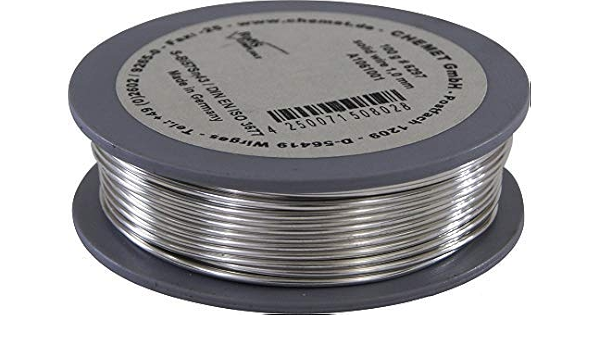

Chemet припой: Chemet A272 1,0 — 100

Подпишитесь на крупнейший словарь Америки и получите тысячи дополнительных определений и расширенный поиск без рекламы!

Как паять: полное руководство для начинающих

Изучение правильной техники пайки является фундаментальным навыком, которым должен овладеть каждый мастер. В этом уроке мы расскажем об основах паяльников, паяльных станций, типах припоя, демонтаже и советах по технике безопасности. Строите ли вы робота или работаете с Arduino, умение паять пригодится.

БЕСПЛАТНАЯ ЭЛЕКТРОННАЯ КНИГА (PDF) – Научитесь паять (17-страничная электронная книга)

Если вы разберете любое электронное устройство, содержащее печатную плату, вы увидите, что компоненты присоединены с помощью техники пайки. Пайка — это процесс соединения двух или более электронных частей путем плавления припоя вокруг места соединения. Припой представляет собой металлический сплав, и при остывании он создает прочную электрическую связь между деталями. Несмотря на то, что пайка может создать постоянное соединение, его также можно устранить с помощью инструмента для демонтажа, как описано ниже.

Хорошая вещь в обучении пайке заключается в том, что вам не нужно много для начала. Ниже мы опишем основные инструменты и материалы, которые вам понадобятся для большинства ваших проектов по пайке.

Паяльник

Паяльник — это ручной инструмент, который подключается к стандартной розетке переменного тока на 120 В и нагревается, чтобы расплавить припой вокруг электрических соединений. Это один из наиболее важных инструментов, используемых при пайке, и он может иметь несколько вариаций, таких как ручка или пистолет. Для начинающих рекомендуется использовать паяльник в виде ручки в диапазоне от 15 Вт до 30 Вт. Большинство паяльников имеют сменные жала, которые можно использовать для различных целей пайки. Будьте очень осторожны при использовании любого типа паяльника, потому что он может нагреваться до 896′ F, что очень жарко.

Паяльная станция

Паяльная станция представляет собой более продвинутую версию базовой автономной паяльной ручки. Если вы собираетесь много паять, это здорово, поскольку они обеспечивают большую гибкость и контроль. Основным преимуществом паяльной станции является возможность точной регулировки температуры паяльника, что отлично подходит для целого ряда проектов. Эти станции также могут создать более безопасное рабочее пространство, поскольку некоторые из них включают в себя усовершенствованные датчики температуры, настройки предупреждений и даже защиту паролем для обеспечения безопасности.

Жало для паяльника

В конце большинства паяльников находится сменная часть, известная как паяльное жало. Существует множество вариантов этого наконечника, и они бывают самых разных форм и размеров. Каждый наконечник используется для определенной цели и предлагает явное преимущество перед другим. Наиболее распространенными наконечниками, которые вы будете использовать в проектах по электронике, являются конический наконечник и наконечник долота.

Коническое жало – Используется для точной пайки электроники благодаря тонкому наконечнику. Из-за своего заостренного конца он может отдавать тепло небольшим областям, не затрагивая окружающую среду.

Наконечник с долотом . Благодаря широкому плоскому наконечнику этот наконечник хорошо подходит для пайки проводов или других крупных компонентов.

Латунь или обычная губка

Использование губки поможет сохранить чистоту жала паяльника, удалив образующееся окисление. Наконечники с окислением будут иметь тенденцию становиться черными и не принимать припой, как это было, когда он был новым. Вы можете использовать обычную влажную губку, но это сокращает срок службы наконечника из-за расширения и сжатия. Кроме того, влажная губка временно понижает температуру наконечника при протирании. Лучшей альтернативой является использование латунной губки, как показано слева.

Подставка для паяльника

Подставка для паяльника очень проста, но очень полезна и удобна. Эта подставка помогает предотвратить контакт горячего наконечника утюга с легковоспламеняющимися материалами или случайную травму руки. Большинство паяльных станций поставляются со встроенной губкой или латунной губкой для чистки жала.

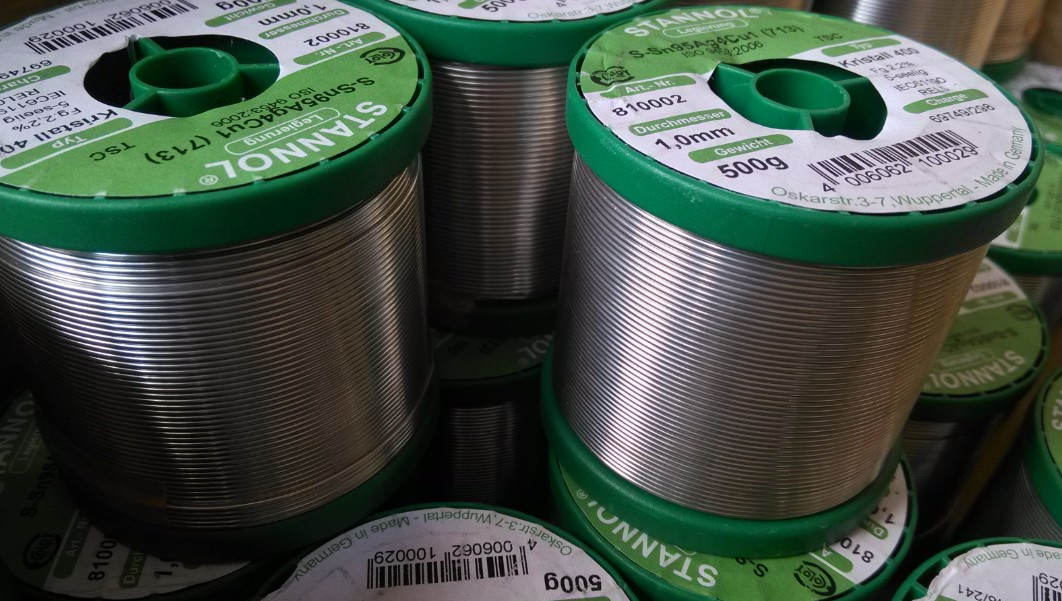

Припой

Припой представляет собой материал из металлического сплава, который плавится для создания постоянного соединения между электрическими частями. Он выпускается как в свинцовом, так и в бессвинцовом вариантах, диаметры 0,032 дюйма и 0,062 дюйма являются наиболее распространенными. Внутри ядра припоя находится материал, известный как флюс, который помогает улучшить электрический контакт и его механическую прочность.

Для пайки электроники наиболее часто используется бессвинцовый припой с сердечником из канифоли. Этот тип припоя обычно состоит из сплава олова и меди. Вы также можете использовать припой со свинцовым сердечником 60/40 (60% олова, 40% свинца), но он становится менее популярным из-за проблем со здоровьем. Если вы используете свинцовый припой, убедитесь, что у вас есть надлежащая вентиляция и вымойте руки после использования.

При покупке припоя НЕ используйте припой с кислотным сердечником, так как он может повредить схемы и компоненты. Кислотный припой продается в магазинах товаров для дома и в основном используется для сантехники и металлообработки.

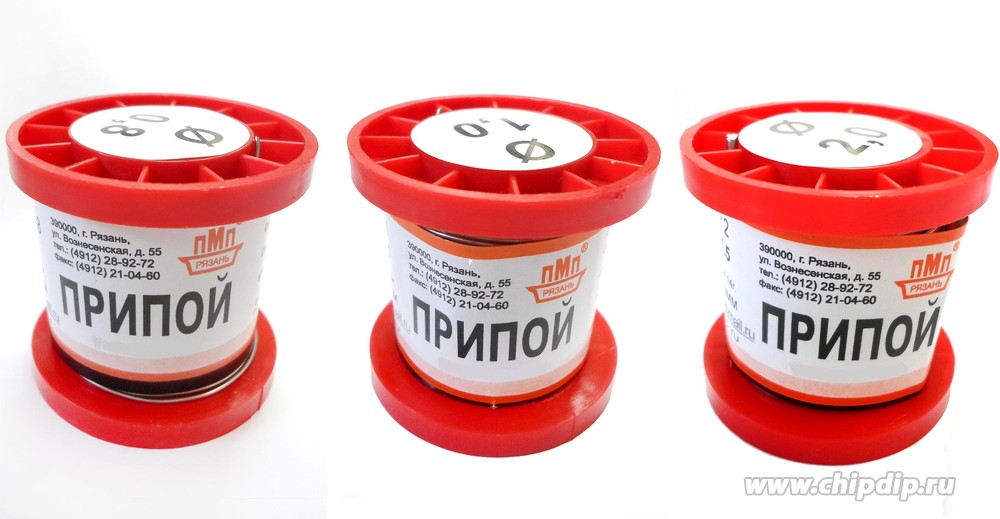

Как упоминалось ранее, припой бывает нескольких диаметров. Припой большего диаметра (0,062″) хорош для более быстрой пайки больших соединений, но может затруднить пайку меньших соединений. По этой причине всегда полезно иметь под рукой оба размера для различных проектов.

Рука помощи (третья рука)

Рука помощи — это устройство с 2 или более зажимами типа «крокодил» и иногда с прикрепленным увеличительным стеклом/фонариком. Эти зажимы помогут вам удерживать предметы, которые вы пытаетесь припаять, пока вы используете паяльник и припой. Очень полезный инструмент для вашего рабочего места.

Теперь, когда вы знаете, какие инструменты и материалы потребуются, пришло время кратко обсудить способы обеспечения безопасности при пайке.

Паяльники могут нагреваться до 800 градусов по Фаренгейту, поэтому очень важно всегда знать, где находится ваш утюг. Мы всегда рекомендуем вам использовать подставку для паяльника, чтобы предотвратить случайные ожоги или повреждения.

Убедитесь, что вы выполняете пайку в хорошо проветриваемом помещении. При нагревании припоя выделяются пары, вредные для глаз и легких. Рекомендуется использовать вытяжку дыма, которая представляет собой вентилятор с угольным фильтром, который поглощает вредный дым припоя, который вы можете посетить на таких сайтах, как Integrated Air Systems для систем фильтрации воздуха.

Всегда полезно надевать защитные очки на случай случайных брызг горячего припоя. Наконец, обязательно мойте руки после пайки, особенно при использовании свинцового припоя.

Прежде чем приступить к пайке, необходимо подготовить паяльник, залудив жало припоем. Этот процесс поможет улучшить передачу тепла от утюга к предмету, который вы паяете. Лужение также поможет защитить наконечник и уменьшить износ.

Шаг 1: Начните с того, что убедитесь, что наконечник прикреплен к утюгу и плотно привинчен.

Шаг 2: Включите паяльник и дайте ему нагреться. Если у вас есть паяльная станция с регулируемой температурой, установите ее на 400°C/752°F.

Шаг 3: Протрите наконечник паяльника влажной влажной губкой, чтобы очистить его. Подождите несколько секунд, чтобы жало снова нагрелось, прежде чем переходить к шагу 4.

Шаг 4: Держите паяльник в одной руке и припояйте в другой. Коснитесь припоем острия утюга и убедитесь, что припой равномерно течет вокруг жала.

Для продления срока службы наконечника утюга необходимо залуживать его до и после каждого сеанса пайки. В конце концов, каждый наконечник изнашивается и требует замены, когда он становится шероховатым или покрывается ямками.

Чтобы лучше объяснить, как паять, мы продемонстрируем это на реальном примере. В этом примере мы собираемся припаять светодиод к печатной плате.

Шаг 1. Установите компонент . Начните с вставки выводов светодиода в отверстия на печатной плате. Переверните плату и согните выводы наружу под углом 45 футов. Это поможет компоненту лучше соединиться с медной площадкой и предотвратит его выпадение во время пайки.

Шаг 2: Нагрейте соединение – Включите паяльник и, если он имеет регулируемый регулятор нагрева, установите его на 400°C. В этот момент коснитесь кончиком утюга медной площадки и провода резистора одновременно. Вам нужно удерживать паяльник на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.

Шаг 3: Нанесите припой на соединение – Продолжайте держать паяльник на медной площадке и выводе и прикоснитесь припоем к соединению. ВАЖНО – Не прикасайтесь припоем непосредственно к кончику утюга. Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении к нему. Если соединение будет слишком холодным, оно сформирует плохое соединение.

Шаг 4: Отрежьте выводы – Снимите паяльник и дайте припою остыть естественным путем. Не дуйте на припой, так как это приведет к плохому соединению. Когда он остынет, вы можете отрезать лишний провод от проводов.

Правильная пайка гладкая, блестящая и имеет форму вулкана или конуса. Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний провод или соединение.

Теперь пришло время показать вам, как спаивать провода. Для этого процесса рекомендуется использовать руки-помощники или другое зажимное устройство.

Начните с удаления изоляции с концов обоих проводов, которые вы спаиваете вместе. Если провод скрученный, скрутите пряди между собой пальцами.

Убедитесь, что ваш паяльник полностью нагрет и коснитесь жалом конца одного из проводов. Держите его на проводе 3-4 секунды.

Держите утюг на месте и прикасайтесь припоем к проводу, пока он полностью не покроется. Повторите этот процесс на другом проводе.

Держите два луженых провода друг над другом и прикоснитесь паяльником к обоим проводам. Этот процесс должен расплавить припой и равномерно покрыть оба провода.

Выньте паяльник и подождите несколько секунд, чтобы паяное соединение остыло и затвердело. Используйте термоусадку, чтобы закрыть соединение.

Преимущество использования припоя заключается в том, что его можно легко удалить с помощью метода, известного как отпайка. Это удобно, если вам нужно удалить компонент или внести исправления в вашу электронную схему.

Чтобы распаять соединение, вам понадобится фитиль припоя, также известный как оплетка для распайки.

Шаг 1 – Поместите кусок демонтажной оплетки поверх соединения/припоя, который вы хотите удалить.

Шаг 2 – Нагрейте паяльник и прикоснитесь жалом к ​​верхней части оплетки. Это нагреет припой ниже, который затем будет поглощен оплеткой. Теперь вы можете снять оплетку, чтобы увидеть, что припой извлечен и удален. Будьте осторожны, прикасаясь к оплетке, когда вы ее нагреваете, потому что она станет горячей.

Опционально — Если у вас есть много припоя, который вы хотите удалить, вы можете использовать устройство, называемое отсасывателем припоя. Это ручной механический пылесос, который всасывает горячий припой нажатием кнопки.

Для использования нажмите на поршень на конце присоски. Нагрейте соединение паяльником и поместите кончик присоски на горячий припой.
