Чем заменить пусковой конденсатор: Чем можно заменить пусковой конденсатор

Проверка и замена пускового конденсатора

Для чего нужен пусковой конденсатор?

Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети 220 В.

Поэтому их ещё называют фазосдвигающими.

Место установки – между линией питания и пусковой обмоткой электродвигателя.

Условное обозначение конденсаторов на схемах

Графическое обозначение на схеме показано на рисунке, буквенное обозначение-С и порядковый номер по схеме.

Основные параметры конденсаторов

Ёмкость конденсатора-характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой (нано, микро и т.д.).

Самые используемые номиналы для рабочих и пусковых конденсаторов от 1 мкФ (μF) до 100 мкФ (μF).

Номинальное напряжение конденсатора- напряжение, при котором конденсатор способен надёжно и долговременно работать, сохраняя свои параметры.

Известные производители конденсаторов указывают на его корпусе напряжение и соответствующую ему гарантированную наработку в часах,например:

• 400 В – 10000 часов
• 450 В – 5000 часов
• 500 В – 1000 часов

Проверка пускового и рабочего конденсаторов

Проверить конденсатор можно с помощью измерителя ёмкости конденсаторов, такие приборы выпускаются как отдельно, так и в составе мультиметра- универсального прибора, который может измерять много параметров. Рассмотрим проверку мультиметром.

• обесточиваем кондиционер
• разряжаем конденсатор, закоротив еговыводы
• снимаем одну из клемм (любую)
• выставляем прибор на измерение ёмкости конденсаторов
• прислоняем щупы к выводам конденсатора
• считываем с экрана значение ёмкости

У всех приборов разное обозначение режима измерения конденсаторов, основные типы ниже на картинках.

В этом мультиметре режим выбирается переключателем, его необходимо поставить в режим Fcх. Щупы включить в гнёзда с обозначением Сх.

Переключение предела измерения ёмкости ручное. Максимальное значение 100 мкФ.

У этого измерительного прибора автоматический режим, необходимо только его выбрать, как показано на картинке.

Измерительный пинцет от Mastech также автоматически измеряет ёмкость, необходимо только выбрать режим кнопкой FUNC, нажимая её, пока не появится индикация F.

Для проверки ёмкости, считываем на корпусе конденсатора её значение и ставим заведомо больший предел измерения на приборе. (Если он не автоматический)

К примеру, номинал 2,5 мкФ (μF), на приборе ставим 20 мкФ (μF).

После подсоединения щупов к выводам конденсатора ждём показаний на экране, к примеру время измерения ёмкости 40 мкФ первым прибором – менее одной секунды, вторым – более одной минуты, так что следует ждать.

Если номинал не соответствует указанному на корпусе конденсатора, то его необходимо заменить и если нужно подобрать аналог.

Замена и подбор пускового/рабочего конденсатора

Если имеется оригинальный конденсатор, то понятно, что просто-напросто необходимо поставить его на место старого и всё. Полярность не имеет значения, то есть выводы конденсатора не имеют обозначений плюс “+” и минус “-” и их можно подключить как угодно.

Категорически нельзя применять электролитические конденсаторы (узнать их можно по меньшим размерам, при той же ёмкости, и обозначению плюс и минус на корпусе). Как следствие применения – термическое разрушение. Для этих целей производители специально выпускают неполярные конденсаторы для работы в цепи переменного тока, которые имеют удобное крепление и плоские клеммы, для быстрой установки.

Если нужного номинала нет, то его можно получить параллельным соединением конденсаторов. Общая ёмкость будет равна сумме двух конденсаторов:

С_общ=С₁+С₂+…С_п

То есть, если соединить два конденсатора по 35 мкФ, получим общую ёмкость 70 мкФ, напряжение при котором они смогут работать будет соответствовать их номинальному напряжению.

Такая замена абсолютно равноценна одному конденсатору большей ёмкости.

Если во время замены перепутались провода, то правильное подключение можно посмотреть по схеме на корпусе или здесь: Схема подключения конденсатора к компрессору

Типы конденсаторов

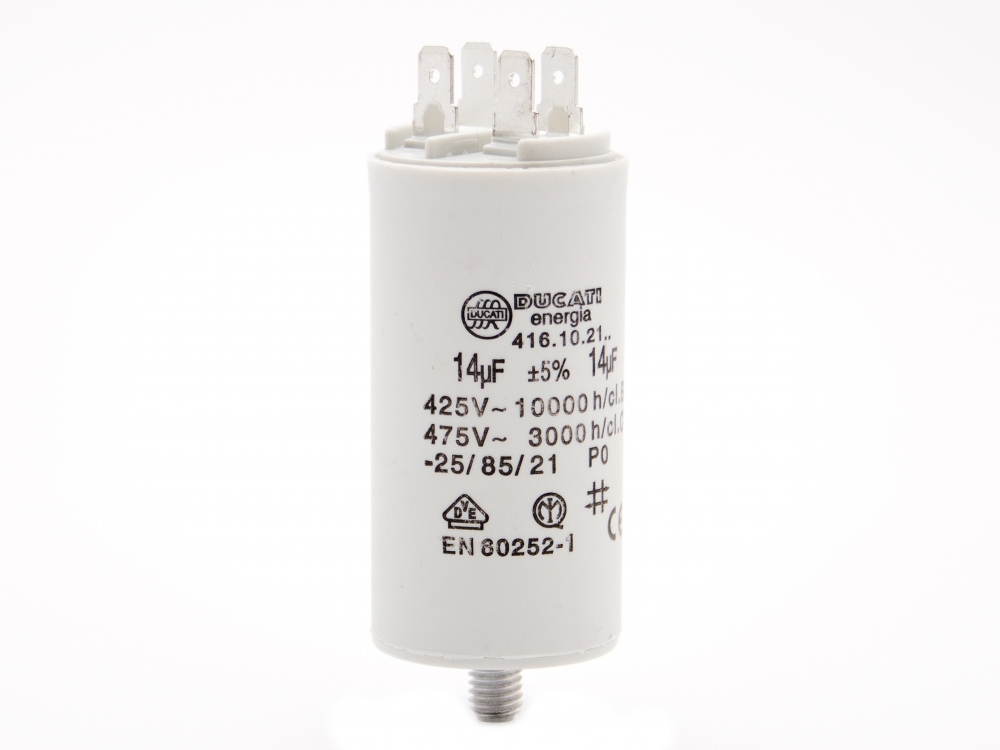

Для запуска мощных двигателей компрессоров применяют маслонаполненные неполярные конденсаторы.

Корпус внутри заполнен маслом для хорошей передачи тепла на поверхность корпуса. Корпус обычно металлический, аллюминиевый.

Самые доступные конденсаторы такого типа CBB65.

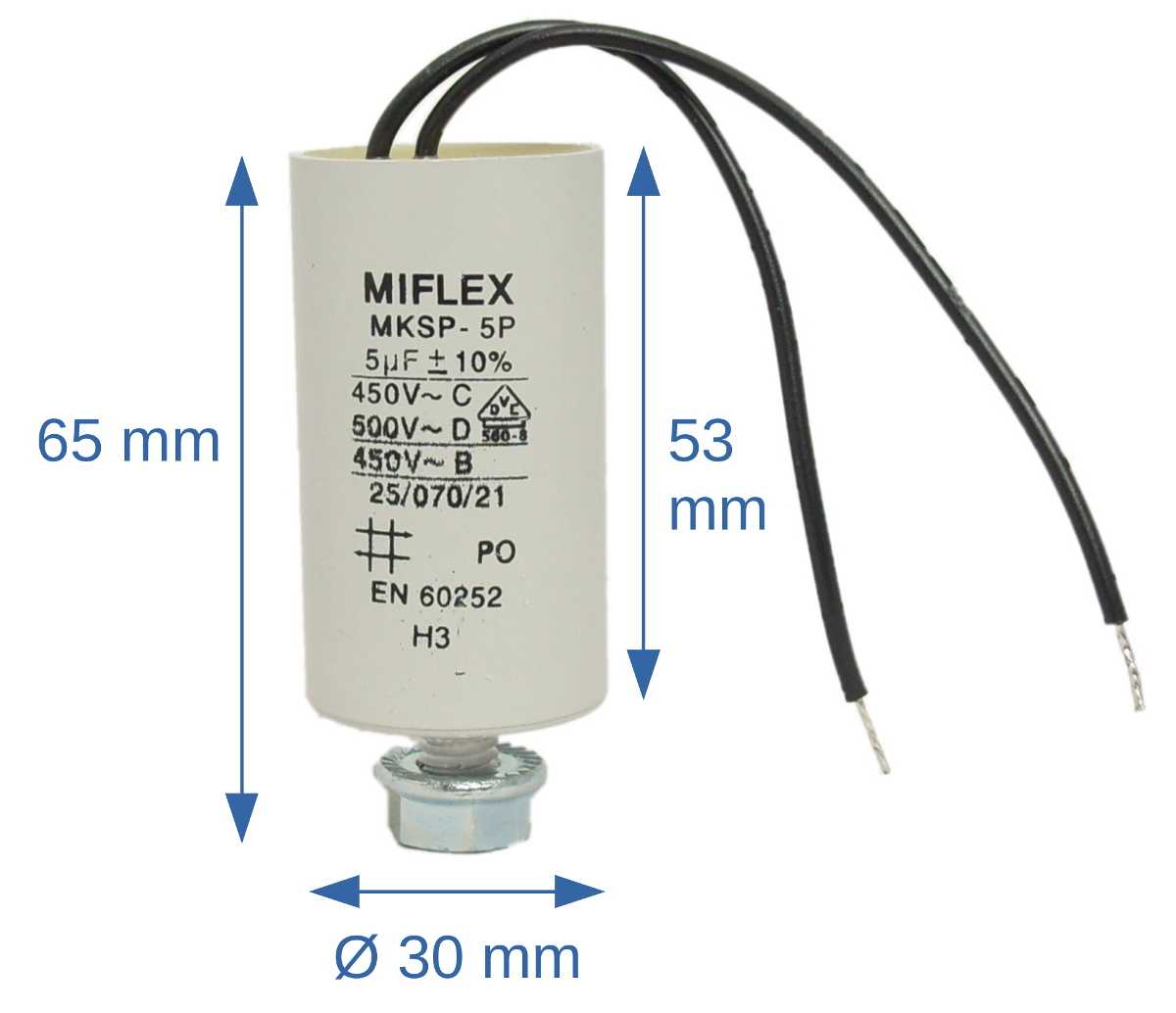

Для запуска менее мощной нагрузки, например двигателей вентиляторов, используют сухие конденсаторы, корпус которых, обычно, пластмассовый.

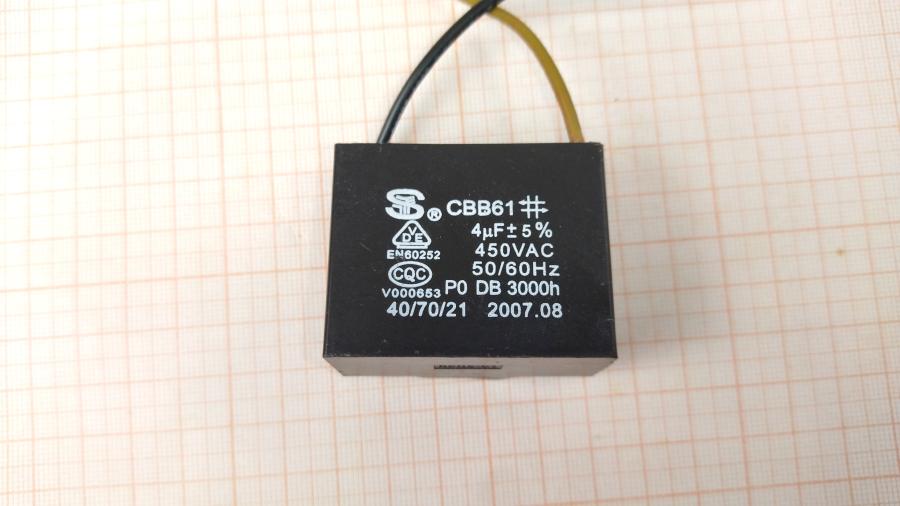

Наиболее распространённые конденсаторы этого типа CBB60, CBB61.

Клеммы для удобства соединения сдвоенные или счетверённые.

отличия от рабочего и подключение электродвигателей

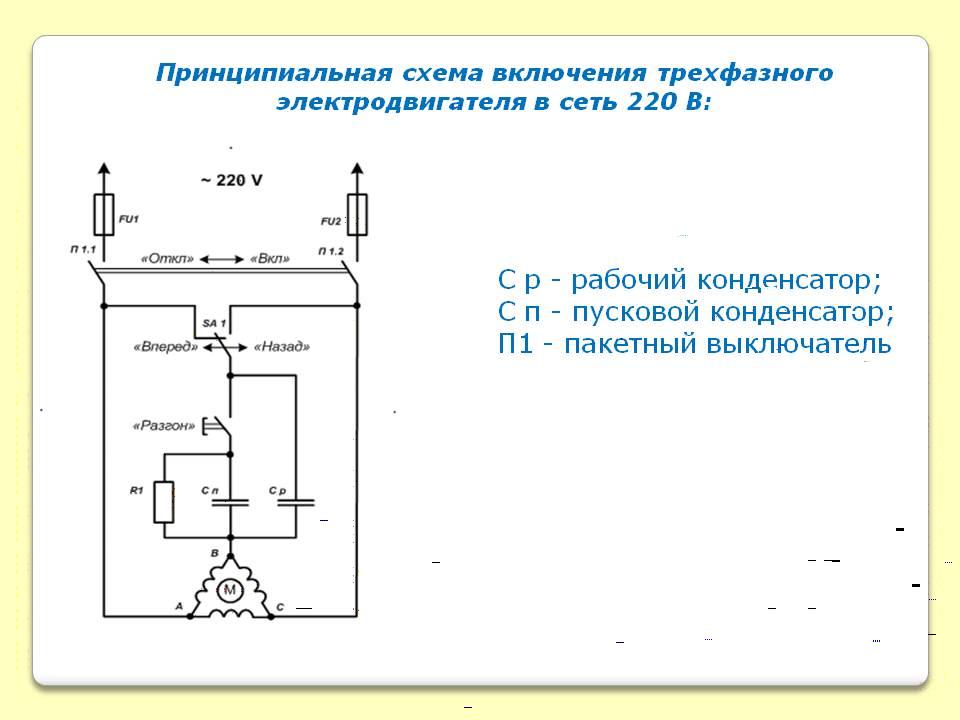

Асинхронный трехфазный двигатель можно подключить без особого ущерба к обычной однофазной электрической сети через конденсаторы.

С их помощью обеспечивается запуск и достижение нужных режимов функционирования при такой системе питания. Различают рабочий и пусковой конденсаторы.

• Отличия между ними
• Способы присоединения
• Условия работы

Отличия между ними

Они заключаются в их предназначении, ёмкости, способе присоединения, а также в условиях работы. Первое различие заключается в том, что рабочий (первый) конденсатор служит для сдвига фаз. В результате между обмотками появляется вращающееся магнитное поле, необходимое для приведения в движение мотора, находящегося без механической нагрузки. Такой электродвигатель стоит, например, в точильном станке.

Пусковой (второй) обеспечивает повышение стартового момента мотора, находящегося под механической нагрузкой, благодаря чему он более легко выходит на нужный режим. Ресурсов одного рабочего может не хватить, из-за чего ротор двигателя просто не начнёт вращаться. Применение оправдано вместе со станками, подъёмными механизмами, насосами и подобными тяжёлыми приспособлениями.

А также можно использовать с более мощным трехфазным мотором, если рабочего не хватает для его надёжного запуска.

Ёмкость обоих конденсаторов также будет отличаться. Она прямо пропорциональна мощности электродвигателя и обратно — напряжению сети. В зависимости от схемы соединения обмоток вводится поправочный коэффициент. Ёмкость пускового может быть в два раза больше, чем у рабочего.

Способы присоединения

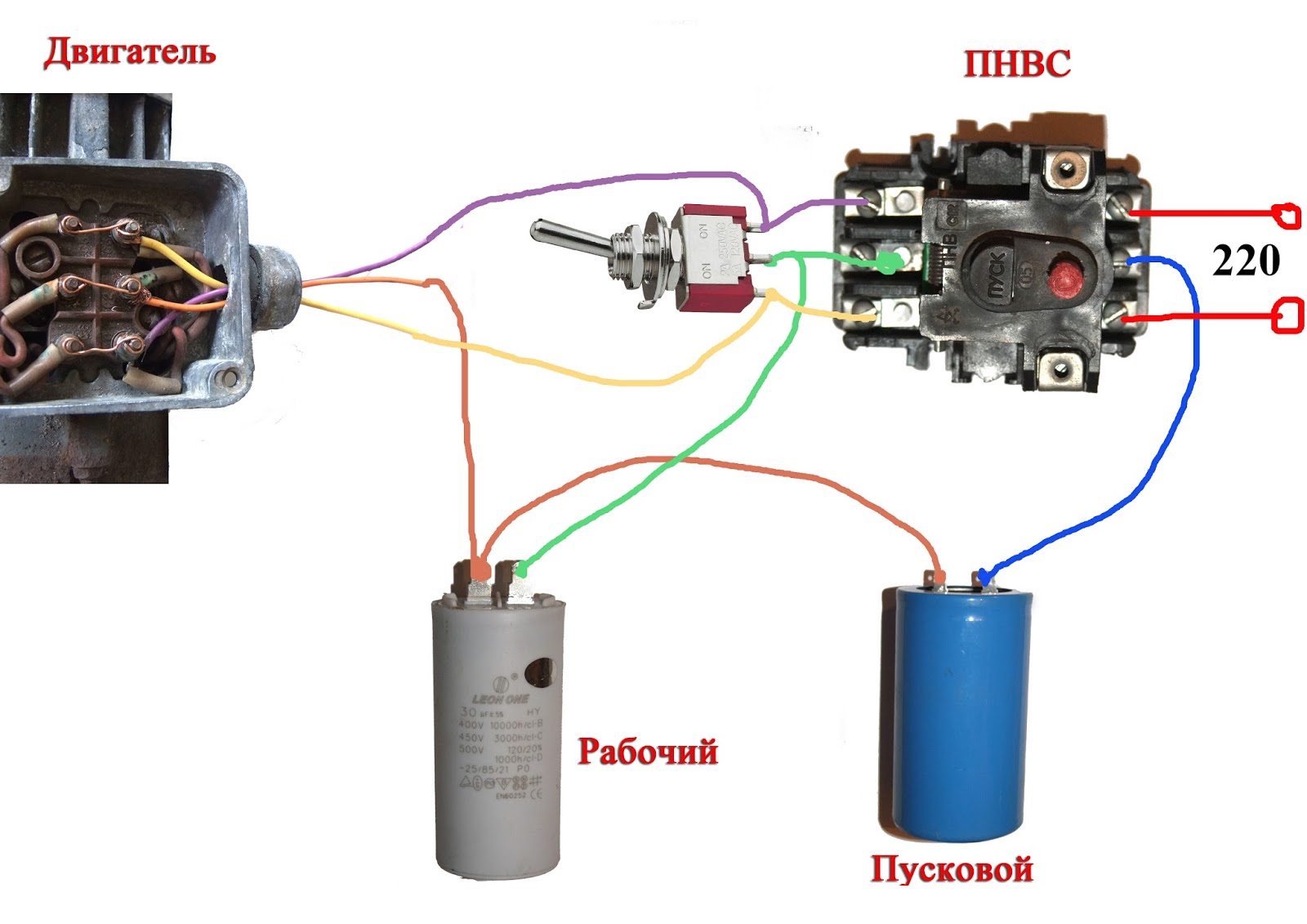

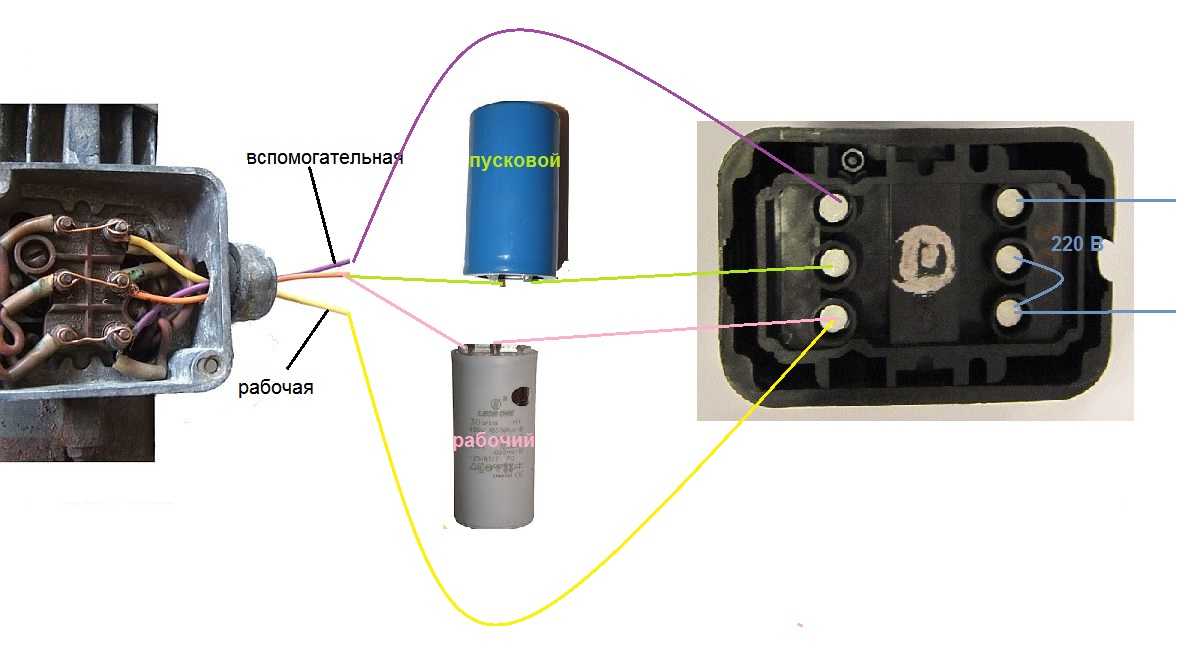

Первый конденсатор в самом распространённом случае подключается в разрыв одной из обмоток асинхронного электродвигателя, которая также часто называется «вспомогательной». Другая присоединяется напрямую к электрической сети, а третья остаётся незадействованной. Тип этой схемы носит название «звезда». Есть также подключение в «треугольник». Оно различается и по способу соединения, и по сложности.

Второй ёмкостный элемент, в отличие от рабочего, присоединяется параллельно последнему через кнопку или центробежный выключатель. В первом случае управление осуществляется человеком, а во втором — самим приводом. Оба этих коммутатора кратковременно замыкают эту цепь на момент запуска электрического мотора, а после того, как он выйдет на рабочий режим — размыкают.

Условия работы

Они различаются для каждого из конденсаторов. Поскольку первый из них постоянно присоединён к обмотке мотора, эта цепь образует собой элементарный колебательный контур. Из-за этого в определённые моменты на её выводах образуется напряжение, превышающее входящее в два с половиной — три раза. Это обстоятельство стоит учитывать при подборе, необходимо ориентироваться на детали, рассчитанные на 500—600 вольт.

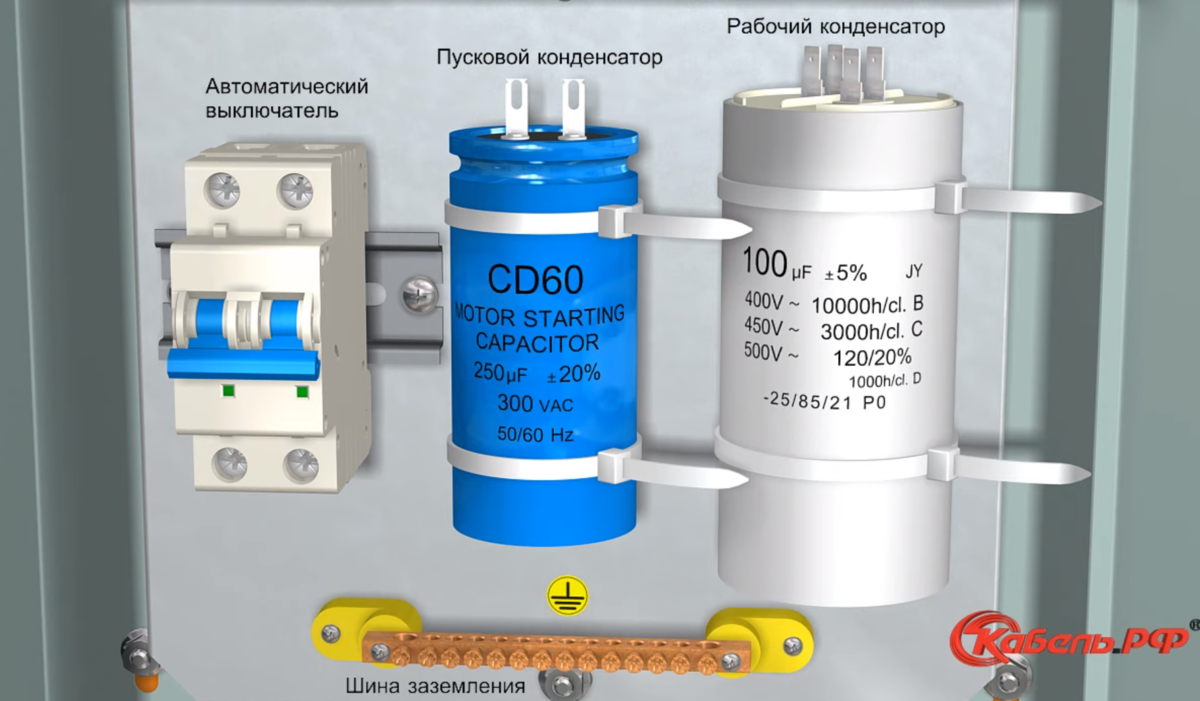

Пусковые конденсаторы для электродвигателей — 220 В работают в других, менее жёстких условиях, в отличие от рабочих. Прикладываемое к этому ёмкостному элементу напряжение превышает основное примерно в 1,15 раза. Он присоединяется к цепям время от времени, что также положительно сказывается на условиях его работы, и значительно продлевает срок службы.

Наиболее часто применяются отечественные бумажные или маслонаполненные конденсаторы марок МБГО или МБГЧ. Их преимущество — это стойкость к высоким напряжениям переменного тока. Но есть и недостаток — большой размер. В качестве альтернативного решения допускается использование оксидных конденсаторов. Они подключаются не напрямую, а через диоды, по определённым схемам.

Обычные электролитические конденсаторы, применяемые в различных приборах, и рассчитанные на немалые рабочие напряжения, подойдут для асинхронных двигателей только в роли пусковых. Связано это с тем, что через них проходит большая реактивная мощность ввиду малого сопротивления обмоток. Подключение ёмкостных элементов с нарушениями или отклонениями от схемы приведёт к повреждению или закипанию электролита, способному причинить вред мотору и персоналу.

Таким образом, можно вывести из этого несколько советов, как отличить пусковой конденсатор от рабочего:

• Первый из них играет вспомогательную роль. Он подключается параллельно рабочему на время запуска мотора — в течение нескольких секунд, чтобы облегчить старт.
• Второй из них присоединён постоянно, обеспечивая необходимый сдвиг фаз, в результате которого трехфазный двигатель может работать от однофазной сети.

Если перепутать конденсаторы, то возникнут серьёзные проблемы. Ёмкость рабочего также не должна быть слишком большой, иначе мотор будет греться, а рост мощности и крутящего момента от этого повысится незначительно.

Как заменить конденсатор двигателя

Если ваша сушильная машина не нагревается и вода не набирается во время цикла, скорее всего, у вас неисправен сливной насос. Во-первых, чтобы убедиться, что вы на правильном пути, вот предупреждающий знак о необходимости замены конденсатора двигателя:

• Если ваша сушильная машина медленно начинает вращаться или останавливается и не работает

Если вам нужно заменить конденсатор двигателя для сушильной машины, вам будет приятно узнать, что вы попали в нужное место!

Если вы не знаете, с чего начать, не нужно паниковать. Мы расскажем вам, как успешно заменить конденсатор двигателя, не повредив сушильную машину.

Обычный метод снятия конденсатора двигателя состоит в том, чтобы снять верхнюю панель, заднюю панель, а также снять барабан. Однако на этой конкретной модели есть гораздо более простая техника.

В этом видео показан пример снятия или замены детали на типичном станке, некоторые модели могут отличаться, но процедура должна быть схожей.

Что вам понадобится:

• Конденсатор двигателя
• Отвертка
• Гаечный ключ
• Ткань

Шаг 1. Безопасность превыше всего

Безопасность прежде всего! Прежде чем приступить к ремонту, убедитесь, что вы выключили прибор из сети.

Шаг 2. Переверните машину и снимите заднюю панель

В зависимости от производителя вы можете получить доступ к конденсатору, полностью разобрав устройство и сняв барабан, сняв верхние и боковые панели или панель доступа сзади, как на модели в прикрепленном видео.

Поверните машину, чтобы вы могли добраться до задней панели. Двигатель и конденсатор расположены за небольшой панелью в нижней части машины, и эту панель необходимо снять, просто открутив винты, удерживающие ее на месте.

После того, как вы его сняли, вы увидите двигатель — и вы заметите, что есть также кронштейн двигателя и небольшая гайка, которая удерживает конденсатор двигателя на месте.

Шаг 3 – Снимите гайку

Подходящее время для eSpares Top Tip сейчас… поместите ткань на дно машины рядом с двигателем, прежде чем откручивать гайку (это потому, что края сушильной машины очень острые). Отвинтите гайку с помощью гаечного ключа, и теперь вы сможете добраться до старого конденсатора.

Шаг 4 — Замените новым конденсатором

Перед заменой электрических разъемов взгляните на клеммы в верхней части конденсатора. Их может быть четыре (расположенных два на два) — и вам нужно убедиться, что вы подключили электрические разъемы, по одному на каждую пару. Вернув эти разъемы, вы можете снова установить конденсатор.

Шаг 5. Соберите устройство

Установив конденсатор, вы можете заменить панель.

Поздравляем! Теперь вы успешно заменили конденсатор двигателя на сушильной машине! Теперь вы можете вернуться к сушке одежды одним нажатием кнопки и не беспокоиться о том, чтобы снова положить одежду на веревку для стирки.

Ваша сушильная машина нуждается в любви, заботе и внимании?

Ваша сушильная машина, без сомнения, усердно работает для вас, чтобы ваша одежда была красивой и сухой. Если вы действительно хотите добиться наилучших результатов от сушильной машины и лучших результатов для вашей одежды, то обратите внимание на эти энергосберегающие шарики для сушильной машины, которые являются натуральной, экологически чистой альтернативой смягчителям ткани (идеально подходит для деликатных и чувствительных тканей). кожа). При помещении в сушильную машину их квадратные наконечники сжимают и смягчают ткани, сокращая время сушки на 25 %

Нужно найти правильный конденсатор двигателя для сушильной машины?

Здесь, в eSpares, у нас есть широкий выбор сменных конденсаторов двигателя сушильной машины, из которых вы можете выбрать.

Если вам нужна какая-либо другая помощь для вашей бытовой техники, вы можете найти больше видео от Мэта и команды eSpares, которые всегда готовы дать совет по ремонту бытовой техники в трудную минуту.

Как подключить конденсатор к двигателю переменного тока

Выход из строя конденсатора обычно является первым признаком более серьезной проблемы. Возможно, проблема с пусковым переключателем, проблема с низким напряжением или нагрузка больше, чем может выдержать двигатель. Итак, если ваш конденсатор вышел из строя, убедитесь, что вы провели некоторое расследование, прежде чем заменять его. В этой статье мы рассмотрим:

1. Почему конденсатор выходит из строя (чтобы избежать повторения той же проблемы)
2. Действия, которые необходимо предпринять, чтобы убедиться, что ваш конденсатор вышел из строя
3. Как подключить конденсатор двигателя
4. Для каких типов двигателей нужны конденсаторы
5. Что такое конденсатор
6. Как работает переменный ток -фазные асинхронные двигатели работают
7. Бонус: видео взрыва конденсатора

Почему ваш конденсатор вышел из строя?

Конденсатор может выйти из строя, если двигатель медленно запускается, не запускается или вы слышите постоянное гудение во время работы. Обычно конденсаторы wesee выходят из строя из-за перегрузки, что может привести к короткому замыканию, обрыву цепи или износу.

В частности, пусковые конденсаторы не предназначены для непрерывной работы. Они просто не могут рассеивать тепло достаточно быстро. Если они остаются в цепи слишком долго, они просто перегреваются и выходят из строя… что обычно не является проблемой, если что-то не в порядке! или двигатели перегружены.

«Короткий цикл» также приводит к проблемам с пусковыми конденсаторами. Если ваш двигатель часто запускается и останавливается в течение короткого периода времени, у конденсатора недостаточно времени для охлаждения, прежде чем ему нужно будет снова выполнять работу.

Мы часто сталкиваемся с этим у наших клиентов в сельском хозяйстве – высокая вибрация, например, на двигателе шнека, приводит к плохому соединению на клеммах конденсатора, что создает более высокое сопротивление и избыточный нагрев. Чтобы избежать этого сбоя, просто убедитесь, что конденсатор подключен правильно.

Избыточное тепло в атмосфере и отрицательные температуры также могут влиять на способность конденсатора выполнять свою работу, приводя к выходу из строя.

Наконец. Конденсаторы являются «носимым» компонентом. Со временем они изнашиваются и требуют регулярной замены. Скорость износа зависит от того, как часто он включается и выключается, а также от среды, в которой он находится. В идеальном мире вы могли бы увидеть, как конденсатор прослужит десять с лишним лет. Но мы видим случаи, когда клиенты заменяют конденсаторы каждые несколько лет.

Как проверить конденсатор двигателя

1. Шаг первый. Сначала выполните простой визуальный осмотр конденсаторов. Проверьте наличие утечек, трещин или выпуклостей, а также проверьте, на месте ли мембрана в верхней части конденсатора. .
2. Шаг второй. Если визуальных признаков неисправности нет, необходимо проверить емкость конденсатора мультиметром. Для этого вам необходимо убедиться, что питание отключено от цепи, а затем разрядить конденсатор. Удалите конденсатор из цепи и подключите мультиметр к клеммам конденсатора. Если ваш мультиметр может проверять емкость, выберите этот режим, подождите. несколько секунд и отметьте показание, которое будет номиналом в микрофарадах. Номинальное значение должно находиться в пределах диапазона, указанного на этикетке конденсатора.

Если вы подтвердили, что ваш конденсатор вышел из строя, вы захотите определить, что на самом деле вызвало отказ, прежде чем заменять конденсатор. Это, вероятно, проблема с переключателем, проблема с напряжением или проблема с нагрузкой.

Как подключить конденсатор двигателя

Из-за особенностей конструкции и предполагаемого использования конденсаторы могут сохранять опасный и потенциально смертельный заряд в течение некоторого времени после отключения от источника питания. Вы должны разрядить конденсатор перед работой. Это можно сделать, просто поместив отвертку на две клеммы.

Все электрические работы должны выполняться сертифицированным электриком. Наем сертифицированного электрика может помочь спасти вас и ваш бизнес от повреждений вашего оборудования или, что еще хуже, физического вреда человеку.

Когда вы будете готовы заменить неисправный конденсатор, найдите номинальные характеристики на боковой стороне старого конденсатора. Вы ищете номинал в микрофарадах или M-F-D и напряжение. Также обратите внимание на форму и размеры старого конденсатора, чтобы убедиться, что новый можно легко установить на то же место. Затем перейдите на сайт eMotorsDirect.ca/parts. /capacitors/, чтобы найти нужный конденсатор. Оказавшись на сайте, используйте меню слева, найдите и выберите правильное напряжение и номинальные характеристики MFD. Чтобы уменьшить результаты поиска, вы также можете выбрать пусковой или рабочий конденсатор и форму конденсатора. Сделайте свой выбор из результатов поиска. Если вы не уверены в своем выборе или вам нужна помощь, свяжитесь с нашей командой, используя ссылку внизу этой статьи.

Вот пошаговая инструкция по замене конденсаторов. Это объяснение будет работать как для пусковых, так и для рабочих конденсаторов.

1. Шаг 1 – Отключите питание от цепи.
2. Шаг 2. Найдите и безопасно разрядите конденсатор. Вы можете разрядить конденсатор, поместив изолированную отвертку на клеммы.
3. Шаг 3. Дважды проверьте, соответствуют ли номиналы нового конденсатора старому.
4. Шаг 4. Удалите старый конденсатор и установите новый. Я предпочитаю делать это по одному, чтобы вам не нужно было маркировать провода.
5. Шаг 5. Включите питание цепи и проверьте двигатель.

Для каких типов двигателей нужны конденсаторы?

Пусковые и рабочие конденсаторы электродвигателей используются с однофазными асинхронными двигателями переменного тока. Вы чаще всего найдете эти двигатели в бытовой технике:

• Пылесосы
• Посудомоечные машины
• Стиральные и сушильные машины
• Системы кондиционирования воздуха
• Насосы для гидромассажных ванн
• Автоматические ворота 900 06
• Компрессоры

Что делает конденсатор в двигателе?

Конденсаторы — это электрические компоненты, которые подключаются к цепи для уменьшения проблем с питанием. Они могут накапливать и удерживать электрический заряд, который можно использовать позже, когда это потребуется системе.

Итак, зачем однофазным асинхронным двигателям переменного тока нужны конденсаторы? Однофазная мощность сама по себе не может создать вращающееся поле, необходимое для запуска электродвигателя, или создать достаточный крутящий момент для перемещения нагрузки. Но с пусковым конденсатором подключен к цепи, двигатель запускается. А с рабочим конденсатором крутящий момент более постоянный.

Конденсаторы играют большую роль в работе однофазного асинхронного двигателя переменного тока. Без них ваш мотор не сможет выполнять свои основные функции. Важно, чтобы вы старались избегать распространенных причин отказа и заменяли конденсаторы сразу же после обнаружения отказа.

В этой статье мы рассмотрим два основных типа конденсаторов, используемых в электродвигателях.

Пусковой конденсатор удерживает заряд, который он использует, чтобы помочь двигателю при запуске, создавая дополнительный крутящий момент, чтобы двигатель мог вращать нагрузку из состояния покоя. Пусковые конденсаторы подключаются к цепи вспомогательной обмотки двигателя и отключаются от цепи основной обмотки центробежным выключателем после достижения двигателем заданной скорости (обычно 75% от номинальной скорости).

Для получения дополнительной информации обратитесь к электрической схеме далее в этой статье.

Рабочий конденсатор подключен к основной цепи катушки и никогда не отключается от цепи. Рабочий конденсатор удерживает заряд, чтобы помочь уменьшить проблемы с питанием во время работы двигателя. Они помогают сгладить поток мощности и повысить производительность и эффективность двигателя.

Принцип работы однофазных асинхронных двигателей переменного тока

Однофазные электродвигатели переменного тока имеют две цепи обмоток: основную обмотку и вспомогательную/пусковую обмотку. Две обмотки соединены последовательно центробежным выключателем, который после запуска отключает вспомогательную обмотку от основной. См. схему ниже.

Рисунок 1 взят с https://www.tedss.com/LearnMore/Motor-Start-Run-Capacitors

При запуске пусковой конденсатор посылает заряд через вспомогательную обмотку; этот заряд не совпадает по фазе с основной обмоткой, создавая вращающееся магнитное поле для крутящего момента ротора. Пусковой конденсатор обеспечивает достаточный крутящий момент, чтобы запустить двигатель под нагрузкой и быстро разогнать его до нужной скорости. Как только двигатель достигает заданной скорости, центробежный переключатель отключает вспомогательную обмотку от основной обмотки. Двигатель продолжает получать питание от цепи основной обмотки.

Бонус: Видео взрыва конденсатора

В целях обучения мы хотели показать некоторым из наших новых членов команды, как выглядит неисправный конденсатор. Естественно, мы взорвали конденсатор.

Резюме

Для обеспечения безопасной и эффективной работы многих систем электродвигателей требуются периферийные аксессуары.
