ᐅ Схема предохранителей и реле Isuzu N-Series
Блок реле и предохранители расположен в нижней части панели приборов в центре и слева позади кабины. Крышку необходимо снять для проведения осмотра и замены. Кроме того, должна быть открыта крышка блока реле, расположенного слева позади кабины.
Крышка блока реле, расположенного слева позади кабины, снимается при нажатии на фиксаторы, расположенные на крышке, и одновременном сдвиге ее вверх.
ВНИМАНИЕ
- При замене следует устанавливать предохранители того же номинала. Использование предохранителей другого номинала недопустимо.
- Использование не рекомендованных предохранителей может привести к возгоранию или повреждению оборудования.
- Если сразу после замены новый предохранитель перегорает, следует обратиться к ближайшему официальному дилеру Isuzu.
Замена плавких вставок
Если фары или другое электрооборудование автомобиля не функционирует, но плавкие предохранители целы, следует проверить состояние плавной вставки.
ВНИМАНИЕ
- При замене рекомендуется использовать оригинальные плавкие вставки Isuzu.
- Не допускается использование “жучков”. Это может привести к возникновению более серьезных неисправностей или к пожару.
- Если сразу после замены новый предохранитель перегорает, следует обратиться к ближайшему официальному дилеру Isuzu.
ВАЖНО
В случае наличия перегрузки в сети питания от аккумуляторной батареи плавкая вставка перегорает не допуская возгорания соединительных проводов.
Блок предохранителей и реле в кабине
Автомобили с двигателями: 4HG1 (тип 1), 4JJ1, 4HK1
| № | Функция/компонент | А |
| 1 | Механизм отбора мощности (АКБ) | 20 |
| 2 | Стеклоподъемник задней правой двери | 20 |
| 3 | Освещение салона, аудиосистема | 15 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 10 |
| 6 | Электрические стеклоподъемники | 20 |
| 7 | Антиблокировочная система тормозов (ABS) | 10 |
| 8 | Стеклоочиститель | 15 |
| 9 | Ближний свет (левая фара) | 10 |
| 10 | Система управления двигателем (АКБ) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Стоп-сигналы | 10 |
| 13 | Зажигание (IGN2) | 15 |
| 14 | Дальний свет (левая фара) | 10 |
| 15 | Дальний свет (правая фара) | 10 |
| 16 | Механизм отбора мощности (KEY ST) | 10 |
| 17 | Стартер | 10 |
| 18 | Зажигание (IGN1) | 15 |
| 19 | Надувные подушки безопасности | 10 |
| 20 | Блок управления двигателем (ЕСМ) | 10 |
| 21 | Приборы | 10 |
| 22 | Фонари (АКБ) | 10 |
| 23 | Аудиосистема (АСС) | 15 |
| 24 | Привод наружных зеркал | 15 |
| 25 | Звуковой сигнал | 15 |
| 26 | Указатели поворота, аварийная сигнализация | 15 |
| 27 | Габаритные фонари | 10 |
| 28 | Подсветка | 10 |
| 29 | Боковые фонари подсветки поворота, задний противотуманный фонарь | 10 |
| 30 | Электродвигатель вентилятора отопителя | 20 |
| 31 | Запасной | — |
| 32 | Запасной | |
| 33 | Запасной | — |
| Реле | ||
| 1 | Стоп-сигналы | |
| 2 | Электродвигатель вентилятора отопителя | |
| 3 | Замок зажигания (KEY ON) | |
| 4 | 4JJ1, 4HK1: Замки дверей (запирание) 4HG1: Резервное место | |
| 5 | 4JJ1, 4HK1: Задний противотуманный фонарь 4HG1: Резервное место | |
| 6 | Основной режим стеклоочистителя | |
| 7 | Звуковой сигнал | |
| 8 | Режимы стеклоочистителя (HIGH/LOW) | |
| 9 | Противотуманные фары | |
| 10 | Механизм отбора мощности (MAIN) | |
| 11 | 4JJ1, 4HK1: Замки дверей (открывание) 4HG1: Резервное место | |
| 12 | Стеклоподъемники | |
| 13 | Фары (ближний свет) | |
| 14 | 4JJ1, 4HK11), 4HG1: Полный привод 4HK12): Управление моторным тормозом (модели с ABS) | |
| 15 | Фары (дальний свет) | |
| 16 | Габаритные фонари | |
| 17 | 4JJ1, 4HK11): Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) 4HK12): Резервное место 4HG1: Отключение моторного тормоза | |
| 4JJ1, 4HK11): Отключение механизма отбора мощности 4HK12): Резервное место 4HG1: Моторный тормоз | ||
| 19 | 4JJ1, 4HK11): Зарядка (при работающем двигателе) 4JJ1, 4HK11), 4HG1: Раздаточная коробка (зажигание 1) 4HK12): Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) | |
| 20 | 4JJ1, 4HK11): Стеклоподъемники (задние) 4HK12): Отключение механизма отбора мощности 4HG1: Зарядка (при работающем двигателе) | |
| 21 | 4HG1: Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) | |
| 22 | 4HG1: Отключение механизма отбора мощности | |
1) Автомобили с двигателем 4JJ1/4HK1 (модели с гидравлической тормозной системой)
2) Автомобили с двигателем 4HK1 (модели с пневматической тормозной системой)
Автомобили с двигателями: 4JB1-TC (тип 1)
| № | Функция/компонент | А |
| 1 | Стеклоподъемник задней правой двери | 25 |
| 2 | Противотуманные фары | 15 |
| 3 | Освещение салона, аудиосистема | 10 |
| 4 | Замки дверей | 15 |
| 5 | Моторный тормоз | 10 |
| 6 | Стеклоподъемники | 25 |
| 7 | Фонари заднего ход | 10 |
| 8 | Стеклоочиститель | 25 |
| 9 | Ближний свет (левая фара) | 10 |
| 10 | Лампы (АКБ) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Стоп-сигналы | 10 |
| 13 | Стартер | 10 |
| 14 | Дальний свет (левая фара) | 10 |
| 15 | Дальний свет (правая фара) | 10 |
| 16 | Вентилятор отопителя (IG) | 10 |
| 17 | Зажигание (IGN2) | 10 |
| 18 | Зажигание (IGN1) | 10 |
| 19 | Резервное место | — |
| 20 | Блок управления двигателем (ЕСМ) | 10 |
| 21 | Приборы | 10 |
| 22 | Система управления двигателем (АКБ) | 10 |
| 23 | Привод зеркал | 10 |
| 24 | Дополнительное оборудование, аудиосистем | 15 |
| 25 | Звуковой сигнал | 15 |
| 26 | Указатели поворота, аварийная сигнализация | 15 |
| 27 | Габаритные фонари | |
| 28 | Подсветка | 10 |
| 29 | Боковые фонари подсветки поворот | 10 |
| 30 | Кондиционер | 10 |
| 31 | Прикуриватель | 20 |
| 32 | Запасной | — |
| 33 | Запасной | — |
| 34 | Запасной | — |
| 35 | Запасной | — |
| Реле | ||
| 1 | Стоп-сигналы | |
| 2 | Противотуманные фары | |
| 3 | Замок зажигания (KEY ON) | |
| 4 | Резервное место | |
| 5 | Резервное место | |
| 6 | Основной режим стеклоочистителя | |
| 7 | Звуковой сигнал | |
| 8 | Режимы работы стеклоочистителя (HIGH/LOW) | |
| 9 | Моторный тормоз | |
| 10 | RHD: Резервное место LHD: Стеклоподъемники (задние) | |
| 11 | Резервное место | |
| 12 | Стеклоподъемники | |
| 13 | Фары (ближний свет) | |
| 14 | Резервное место | |
| 15 | Фары (дальний свет) | |
| 16 | Габаритные фонари | |
| 17 | Прикуриватель | |
| 18 | Резервное место | |
| 19 | Электродвигатель вентилятор | |
| 20 | Зарядка | |
Автомобили с двигателями: 4HG1 (тип 2), 4HG1-T
| № | Функция/компонент | А |
| 1 | Лампы (АКБ) | 10 |
| 2 | Система EGR | 10 |
| 3 | Освещение салона, аудиосистема | 15 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 10 |
| 6 | Электрические стеклоподъемники | 20 |
| 7 | Дальний свет (левая фара) | 10 |
| 8 | Дальний свет (правая фара) | 10 |
| 9 | Стоп-сигналы | 10 |
| 10 | Ближний свет (левая фара) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Резервное место | — |
| 13 | Габаритные фонари | 10 |
| 14 | Боковые фонари подсветки поворота | 10 |
| 15 | Зажигание (IGN2) | 15 |
| 16 | Стартер | 10 |
| 17 | Зажигание (IGN1) | 15 |
| 18 | Приборы | 10 |
| 19 | Аудиосистема (АСС) | 15 |
| 20 | Резервное место | — |
| 21 | Вентилятор отопителя | 20 |
| 22 | Звуковой сигнал | 15 |
| 23 | Указатели поворота, аварийная сигнализация | 15 |
| 24 | Стеклоочиститель | 15 |
| 25 | Запасной | — |
| 26 | Запасной | — |
| 27 | Запасной | — |
| Реле | ||
| 1 | Габаритные фонари | |
| 2 | Фары (дальний свет) | |
| 3 | Фары (ближний свет) | |
| 4 | Зарядка (при работающем двигателе) | |
| 5 | Стоп-сигналы | |
| 6 | Электродвигатель вентилятора отопителя | |
| 7 | Замок зажигания (KEY ON) | |
| 8 | Моторный тормоз | |
| 9 | Основной режим стеклоочистителя | |
| 10 | Режимы работы стеклоочистителя (HIGH/LOW) | |
| 11 | Резервное место | |
| 12 | Звуковой сигнал | |
| 13 | Компрессор кондиционера | |
| 14 | Стеклоподъемники | |
| 15 | Противотуманные фары | |
Автомобили с двигателями: 4JB1-TC (тип 2), 4JB1
| № | Функция/компонент | А |
| 1 | Резервное место | — |
| 2 | Освещение салона, аудиосистема | 10 |
| 3 | Моторный тормоз | 10 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 15 |
| 6 | Стеклоподъемники | 25 |
| 7 | Дальний свет (левая фара) | 10 |
| 8 | Дальний свет (правая фара) | 10 |
| 9 | Стоп-сигналы | 10 |
| 10 | Ближний свет (левая фара) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Габаритные фонари | 10 |
| 13 | Лампы (АКБ) | 10 |
| 14 | Зажигание (IGN2) | 10 |
| 15 | Стартер | 10 |
| 16 | Остановка двигателя | 10 |
| 17 | Зажигание (IGN1) | 10 |
| 18 | Фонари заднего хода | 10 |
| 19 | Приборы | 10 |
| 20 | Аудиосистема (АСС) | 15 |
| 21 | Кондиционер воздуха | 10 |
| 22 | Звуковой сигнал | 15 |
| 23 | Указатели поворота, аварийная сигнализация | 15 |
| 24 | Стеклоочиститель | 25 |
| 25 | Запасной | — |
| 26 | Запасной | — |
| 27 | Запасной | — |
| Реле | ||
| 1 | Габаритные фонари | |
| 2 | Фары (дальний свет) | |
| 3 | Фары (ближний свет) | |
| 4 | Стеклоподъемники | |
| 5 | Стоп-сигналы | |
| 6 | Зарядка (при работающем двигателе) | |
| 7 | Замок зажигания (KEY ON) | |
| 8 | Моторный тормоз | |
| 9 | Основной режим стеклоочистителя | |
| 10 | Режимы работы стеклоочистителя (HIGH/LOW) | |
| 11 | Противотуманные фары | |
| 12 | Звуковой сигнал | |
| 13 | Резервное место | |
| 14 | Электродвигатель вентилятора | |
Блок предохранителей позади кабины
| № | Функция/компонент | А |
| 1 | Габаритные фонари 4HG1: Не используется | 10 |
| 1 | 4JB1-TC: Подогреватель топлива | 15 |
| 2 | Блок управления двигателем (ЕСМ) 4JB1-TC, 4HG1: Не используется | 10 |
| 3 | Аккумуляторная батарея | 10 |
| 3 | 4JB1-TC: Аккумуляторная батарея | 15 |
| 4 | Кондиционер 4JB1-TC: Не используется | 10 |
| 5 | 4HK13): Кондиционер воздуха, ABS 4HK11,2), 4JJ1: Не используется 4JB1-TC: Габаритные фонари 4HG1: Подогреватель топлива | 20 |
| 6 | 4JB1-TC: Кондиционер 4HK1, 4JJ1: Не используется 4HG1: Остановка двигателя | 15 |
| Реле | ||
| 1 | Стартер | |
| 2 | 4HK1, 4JJ1:Блок управления двигателем (ЕСМ) 4JB1-TC, 4HG1: Не используется | |
| 3 | Свечи накаливания | |
| 4 | Компрессор кондиционера | |
| 5 | Вентилятор конденсатора | |
| 6 | 4HK1, 4JJ1:Отключение стартера 4JB1-TC: Моторный тормоз 4HG1: Остановка двигателя | |
| 7 | 4HK11), 4JJ1:Габаритные фонари (модели с задними противотуманными фонарями) 4HK12,3): Моторный тормоз 4JB1-TC, 4HG1: Подогреватель топлива | |
| 8 | Селектор переключения передач | |
| 9 | Полный привод 4WD (модель NPS) | |
| 10 | Подогреватель топлива (модели с подогревателем топлива) | |
| 11 | Управление раздаточной коробкой (модель NPS) | |
| 12 | Запуск двигателя (модели с подогревателем топлива) | |
| 13 | 4HK12,3): Габаритные фонари (модели с задними противотуманными фонарями) | |
1) Модели с двигателем 4HK1 (нормы выбросов “Евро 4”) и гидравлической тормозной системой, модели с двигателем 4JJ1
2) Модели с двигателем 4HK1 (нормы выбросов “Евро 2” или “Евро 3”) с гидравлической тормозной системой
3) Модели с двигателем 4HK1 и пневматической тормозной системой
4) Модели с двигателем 4JB1-TC (тип 1)
5) Модели с двигателем 4HG1 (тип 1)
Блок предохранителей позади кабины (4HG1-T, 4JB1, 4JB1-TC (тип 2), 4HG1 (тип 2))
| № | Функция/компонент | А |
| 1 | 4HG1 (тип 2), 4HG1-T: Остановка двигателя | 10 |
| 1 | 4JB1-TC (тип 2), 4JB1: Источник питания | 15 |
| 2 | 4HG1 (тип 2), 4HG1-T: Запасная аккумуляторная батарея | 10 |
| 2 | 4JB1-TC (тип 2), 4JB1: Подогреватель топлива | 15 |
| 3 | 4HG1 (тип 2), 4HG1-T: Подогреватель топлива | 10 |
| 3 | 4JB1-TC (тип 2), 4JB1: Кондиционер | 20 |
| 4 | 4HG1 (тип 2), 4HG1-T: Кондиционер воздуха | 10 |
| 4 | 4JB1-TC (тип 2), 4JB1: Вентилятор конденсатора | 20 |
| Реле | ||
| 1 | Предпусковый подогрев | |
| 2 | Стартер | |
| 3 | 4HG1 (тип 2), 4HG1-T: Остановка двигателя 4JB1-TC (тип 2), 4JB1: Не используется | |
| 4 | Подогрев топлива | |
| 5 | Вентилятор конденсатора | |
| 6 | Моторный тормоз | |
| 7 | 4JB1-TC (тип 2), 4JB1:CSD 4HG1 (тип 2), 4HG1-T: Не используется | |
Схема предохранителей и реле Isuzu N-Series » Схемы предохранителей, электросхемы автомобилей
Блок реле и предохранители расположен в нижней части панели приборов в центре и слева позади кабины.
Крышку необходимо снять для проведения осмотра и замены. Кроме того, должна быть открыта крышка блока реле, расположенного слева позади кабины.
Крышка блока реле, расположенного слева позади кабины, снимается при нажатии на фиксаторы, расположенные на крышке, и одновременном сдвиге ее вверх.
ВНИМАНИЕ
- При замене следует устанавливать предохранители того же номинала. Использование предохранителей другого номинала недопустимо.
- Использование не рекомендованных предохранителей может привести к возгоранию или повреждению оборудования.
- Если сразу после замены новый предохранитель перегорает, следует обратиться к ближайшему официальному дилеру Isuzu.
Замена плавких вставок
Если фары или другое электрооборудование автомобиля не функционирует, но плавкие предохранители целы, следует проверить состояние плавной вставки.
ВНИМАНИЕ
- При замене рекомендуется использовать оригинальные плавкие вставки Isuzu.
- Не допускается использование “жучков”. Это может привести к возникновению более серьезных неисправностей или к пожару.
- Если сразу после замены новый предохранитель перегорает, следует обратиться к ближайшему официальному дилеру Isuzu.
ВАЖНО
В случае наличия перегрузки в сети питания от аккумуляторной батареи плавкая вставка перегорает не допуская возгорания соединительных проводов.
Блок предохранителей и реле в кабине
Автомобили с двигателями: 4HG1 (тип 1), 4JJ1, 4HK1
| № | Функция/компонент | А |
| 1 | Механизм отбора мощности (АКБ) | 20 |
| 2 | Стеклоподъемник задней правой двери | 20 |
| 3 | Освещение салона, аудиосистема | 15 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 10 |
| 6 | Электрические стеклоподъемники | 20 |
| 7 | Антиблокировочная система тормозов (ABS) | 10 |
| 8 | Стеклоочиститель | 15 |
| 9 | Ближний свет (левая фара) | 10 |
| 10 | Система управления двигателем (АКБ) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Стоп-сигналы | 10 |
| 13 | Зажигание (IGN2) | 15 |
| 14 | Дальний свет (левая фара) | 10 |
| 15 | Дальний свет (правая фара) | 10 |
| 16 | Механизм отбора мощности (KEY ST) | 10 |
| 17 | Стартер | 10 |
| 18 | Зажигание (IGN1) | 15 |
| 19 | Надувные подушки безопасности | 10 |
| 20 | Блок управления двигателем (ЕСМ) | 10 |
| 21 | Приборы | 10 |
| 22 | Фонари (АКБ) | 10 |
| 23 | Аудиосистема (АСС) | 15 |
| 24 | Привод наружных зеркал | 15 |
| 25 | Звуковой сигнал | 15 |
| 26 | Указатели поворота, аварийная сигнализация | 15 |
| 27 | Габаритные фонари | 10 |
| 28 | Подсветка | 10 |
| 29 | Боковые фонари подсветки поворота, задний противотуманный фонарь | 10 |
| 30 | Электродвигатель вентилятора отопителя | 20 |
| 31 | Запасной | — |
| 32 | Запасной | — |
| 33 | Запасной | — |
| Реле | ||
| 1 | Стоп-сигналы | |
| 2 | Электродвигатель вентилятора отопителя | |
| 3 | Замок зажигания (KEY ON) | |
| 4 | 4JJ1, 4HK1: Замки дверей (запирание) 4HG1: Резервное место | |
| 5 | 4JJ1, 4HK1: Задний противотуманный фонарь 4HG1: Резервное место | |
| 6 | Основной режим стеклоочистителя | |
| 7 | Звуковой сигнал | |
| 8 | Режимы стеклоочистителя (HIGH/LOW) | |
| 9 | Противотуманные фары | |
| 10 | Механизм отбора мощности (MAIN) | |
| 11 | 4JJ1, 4HK1: Замки дверей (открывание) 4HG1: Резервное место | |
| 12 | Стеклоподъемники | |
| 13 | Фары (ближний свет) | |
| 14 | 4JJ1, 4HK11), 4HG1: Полный привод 4HK12): Управление моторным тормозом (модели с ABS) | |
| 15 | Фары (дальний свет) | |
| 16 | Габаритные фонари | |
| 17 | 4JJ1, 4HK11): Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) 4HK12): Резервное место 4HG1: Отключение моторного тормоза | |
| 18 | 4JJ1, 4HK11): Отключение механизма отбора мощности 4HK12): Резервное место 4HG1: Моторный тормоз | |
| 19 | 4JJ1, 4HK11): Зарядка (при работающем двигателе) 4JJ1, 4HK11), 4HG1: Раздаточная коробка (зажигание 1) 4HK12): Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) | |
| 20 | 4JJ1, 4HK11): Стеклоподъемники (задние) 4HK12): Отключение механизма отбора мощности 4HG1: Зарядка (при работающем двигателе) | |
| 21 | 4HG1: Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) | |
| 22 | 4HG1: Отключение механизма отбора мощности | |
1) Автомобили с двигателем 4JJ1/4HK1 (модели с гидравлической тормозной системой)
2) Автомобили с двигателем 4HK1 (модели с пневматической тормозной системой)
Автомобили с двигателями: 4JB1-TC (тип 1)
| № | Функция/компонент | А |
| 1 | Стеклоподъемник задней правой двери | 25 |
| 2 | Противотуманные фары | 15 |
| 3 | Освещение салона, аудиосистема | 10 |
| 4 | Замки дверей | 15 |
| 5 | Моторный тормоз | 10 |
| 6 | Стеклоподъемники | 25 |
| 7 | Фонари заднего ход | 10 |
| 8 | Стеклоочиститель | 25 |
| 9 | Ближний свет (левая фара) | 10 |
| 10 | Лампы (АКБ) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Стоп-сигналы | 10 |
| 13 | Стартер | 10 |
| 14 | Дальний свет (левая фара) | 10 |
| 15 | Дальний свет (правая фара) | 10 |
| 16 | Вентилятор отопителя (IG) | 10 |
| 17 | Зажигание (IGN2) | 10 |
| 18 | Зажигание (IGN1) | 10 |
| 19 | Резервное место | — |
| 20 | Блок управления двигателем (ЕСМ) | 10 |
| 21 | Приборы | 10 |
| 22 | Система управления двигателем (АКБ) | 10 |
| 23 | Привод зеркал | 10 |
| 24 | Дополнительное оборудование, аудиосистем | 15 |
| 25 | Звуковой сигнал | 15 |
| 26 | Указатели поворота, аварийная сигнализация | 15 |
| 27 | Габаритные фонари | 10 |
| 28 | Подсветка | 10 |
| 29 | Боковые фонари подсветки поворот | 10 |
| 30 | Кондиционер | 10 |
| 31 | Прикуриватель | 20 |
| 32 | Запасной | — |
| 33 | Запасной | — |
| 34 | Запасной | — |
| 35 | Запасной | — |
| Реле | ||
| 1 | Стоп-сигналы | |
| 2 | Противотуманные фары | |
| 3 | Замок зажигания (KEY ON) | |
| 4 | Резервное место | |
| 5 | Резервное место | |
| 6 | Основной режим стеклоочистителя | |
| 7 | Звуковой сигнал | |
| 8 | Режимы работы стеклоочистителя (HIGH/LOW) | |
| 9 | Моторный тормоз | |
| 10 | RHD: Резервное место LHD: Стеклоподъемники (задние) | |
| 11 | Резервное место | |
| 12 | Стеклоподъемники | |
| 13 | Фары (ближний свет) | |
| 14 | Резервное место | |
| 15 | Фары (дальний свет) | |
| 16 | Габаритные фонари | |
| 17 | Прикуриватель | |
| 18 | Резервное место | |
| 19 | Электродвигатель вентилятор | |
| 20 | Зарядка | |
Автомобили с двигателями: 4HG1 (тип 2), 4HG1-T
| № | Функция/компонент | А |
| 1 | Лампы (АКБ) | 10 |
| 2 | Система EGR | 10 |
| 3 | Освещение салона, аудиосистема | 15 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 10 |
| 6 | Электрические стеклоподъемники | 20 |
| 7 | Дальний свет (левая фара) | 10 |
| 8 | Дальний свет (правая фара) | 10 |
| 9 | Стоп-сигналы | 10 |
| 10 | Ближний свет (левая фара) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Резервное место | — |
| 13 | Габаритные фонари | 10 |
| 14 | Боковые фонари подсветки поворота | 10 |
| 15 | Зажигание (IGN2) | 15 |
| 16 | Стартер | 10 |
| 17 | Зажигание (IGN1) | 15 |
| 18 | Приборы | 10 |
| 19 | Аудиосистема (АСС) | 15 |
| 20 | Резервное место | — |
| 21 | Вентилятор отопителя | 20 |
| 22 | Звуковой сигнал | 15 |
| 23 | Указатели поворота, аварийная сигнализация | 15 |
| 24 | Стеклоочиститель | 15 |
| 25 | Запасной | — |
| 26 | Запасной | — |
| 27 | Запасной | — |
| Реле | ||
| 1 | Габаритные фонари | |
| 2 | Фары (дальний свет) | |
| 3 | Фары (ближний свет) | |
| 4 | Зарядка (при работающем двигателе) | |
| 5 | Стоп-сигналы | |
| 6 | Электродвигатель вентилятора отопителя | |
| 7 | Замок зажигания (KEY ON) | |
| 8 | Моторный тормоз | |
| 9 | Основной режим стеклоочистителя | |
| 10 | Режимы работы стеклоочистителя (HIGH/LOW) | |
| 11 | Резервное место | |
| 12 | Звуковой сигнал | |
| 13 | Компрессор кондиционера | |
| 14 | Стеклоподъемники | |
| 15 | Противотуманные фары | |
Автомобили с двигателями: 4JB1-TC (тип 2), 4JB1
| № | Функция/компонент | А |
| 1 | Резервное место | — |
| 2 | Освещение салона, аудиосистема | 10 |
| 3 | Моторный тормоз | 10 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 15 |
| 6 | Стеклоподъемники | 25 |
| 7 | Дальний свет (левая фара) | 10 |
| 8 | Дальний свет (правая фара) | 10 |
| 9 | Стоп-сигналы | 10 |
| 10 | Ближний свет (левая фара) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Габаритные фонари | 10 |
| 13 | Лампы (АКБ) | 10 |
| 14 | Зажигание (IGN2) | 10 |
| 15 | Стартер | 10 |
| 16 | Остановка двигателя | 10 |
| 17 | Зажигание (IGN1) | 10 |
| 18 | Фонари заднего хода | 10 |
| 19 | Приборы | 10 |
| 20 | Аудиосистема (АСС) | 15 |
| 21 | Кондиционер воздуха | 10 |
| 22 | Звуковой сигнал | 15 |
| 23 | Указатели поворота, аварийная сигнализация | 15 |
| 24 | Стеклоочиститель | 25 |
| 25 | Запасной | — |
| 26 | Запасной | — |
| 27 | Запасной | — |
| Реле | ||
| 1 | Габаритные фонари | |
| 2 | Фары (дальний свет) | |
| 3 | Фары (ближний свет) | |
| 4 | Стеклоподъемники | |
| 5 | Стоп-сигналы | |
| 6 | Зарядка (при работающем двигателе) | |
| 7 | Замок зажигания (KEY ON) | |
| 8 | Моторный тормоз | |
| 9 | Основной режим стеклоочистителя | |
| 10 | Режимы работы стеклоочистителя (HIGH/LOW) | |
| 11 | Противотуманные фары | |
| 12 | Звуковой сигнал | |
| 13 | Резервное место | |
| 14 | Электродвигатель вентилятора | |
Блок предохранителей позади кабины
| № | Функция/компонент | А |
| 1 | Габаритные фонари 4HG1: Не используется | 10 |
| 1 | 4JB1-TC: Подогреватель топлива | 15 |
| 2 | Блок управления двигателем (ЕСМ) 4JB1-TC, 4HG1: Не используется | 10 |
| 3 | Аккумуляторная батарея | 10 |
| 3 | 4JB1-TC: Аккумуляторная батарея | 15 |
| 4 | Кондиционер 4JB1-TC: Не используется | 10 |
| 5 | 4HK13): Кондиционер воздуха, ABS 4HK11,2), 4JJ1: Не используется 4JB1-TC: Габаритные фонари 4HG1: Подогреватель топлива | 20 |
| 6 | 4JB1-TC: Кондиционер 4HK1, 4JJ1: Не используется 4HG1: Остановка двигателя | 15 |
| Реле | ||
| 1 | Стартер | |
| 2 | 4HK1, 4JJ1:Блок управления двигателем (ЕСМ) 4JB1-TC, 4HG1: Не используется | |
| 3 | Свечи накаливания | |
| 4 | Компрессор кондиционера | |
| 5 | Вентилятор конденсатора | |
| 6 | 4HK1, 4JJ1:Отключение стартера 4JB1-TC: Моторный тормоз 4HG1: Остановка двигателя | |
| 7 | 4HK11), 4JJ1:Габаритные фонари (модели с задними противотуманными фонарями) 4HK12,3): Моторный тормоз 4JB1-TC, 4HG1: Подогреватель топлива | |
| 8 | Селектор переключения передач | |
| 9 | Полный привод 4WD (модель NPS) | |
| 10 | Подогреватель топлива (модели с подогревателем топлива) | |
| 11 | Управление раздаточной коробкой (модель NPS) | |
| 12 | Запуск двигателя (модели с подогревателем топлива) | |
| 13 | 4HK12,3): Габаритные фонари (модели с задними противотуманными фонарями) | |
1) Модели с двигателем 4HK1 (нормы выбросов “Евро 4”) и гидравлической тормозной системой, модели с двигателем 4JJ1
2) Модели с двигателем 4HK1 (нормы выбросов “Евро 2” или “Евро 3”) с гидравлической тормозной системой
3) Модели с двигателем 4HK1 и пневматической тормозной системой
4) Модели с двигателем 4JB1-TC (тип 1)
5) Модели с двигателем 4HG1 (тип 1)
Блок предохранителей позади кабины (4HG1-T, 4JB1, 4JB1-TC (тип 2), 4HG1 (тип 2))
| № | Функция/компонент | А |
| 1 | 4HG1 (тип 2), 4HG1-T: Остановка двигателя | 10 |
| 1 | 4JB1-TC (тип 2), 4JB1: Источник питания | 15 |
| 2 | 4HG1 (тип 2), 4HG1-T: Запасная аккумуляторная батарея | 10 |
| 2 | 4JB1-TC (тип 2), 4JB1: Подогреватель топлива | 15 |
| 3 | 4HG1 (тип 2), 4HG1-T: Подогреватель топлива | 10 |
| 3 | 4JB1-TC (тип 2), 4JB1: Кондиционер | 20 |
| 4 | 4HG1 (тип 2), 4HG1-T: Кондиционер воздуха | 10 |
| 4 | 4JB1-TC (тип 2), 4JB1: Вентилятор конденсатора | 20 |
| Реле | ||
| 1 | Предпусковый подогрев | |
| 2 | Стартер | |
| 3 | 4HG1 (тип 2), 4HG1-T: Остановка двигателя 4JB1-TC (тип 2), 4JB1: Не используется | |
| 4 | Подогрев топлива | |
| 5 | Вентилятор конденсатора | |
| 6 | Моторный тормоз | |
| 7 | 4JB1-TC (тип 2), 4JB1:CSD 4HG1 (тип 2), 4HG1-T: Не используется | |
Схема блока предохранителей Isuzu N-Series (Elf) и реле с назначением и расположением
Isuzu Elf — серия коммерческих грузовиков производства концерна Isuzu, которая выпускается с 1954 года по настоящее время в шести поколениях с различными модификациями и типы двигателей.
Известен за пределами Японии как N-серии (NQR 75, NPR 71 и многие другие). В этой статье мы представим описание предохранителей и реле Isuzu Elf N-Series со схемами блоков предохранителей, их расположением и фотопримерами исполнения для 5-го поколения (1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006) и 6 поколений (2007, 2009, 2008, 2008) 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020). Выберите предохранитель прикуривателя.
Единого общего описания для всех моделей не существует. Мы представим 3 наиболее распространенных варианта. Сверьте назначение предохранителей и реле со своей схемой на крышке блока.
Содержимое
- 1 Тип 1
- 1.1 Box
- 1.2 Box Relay and Fuse Box
- 1.3 RELay Box
- 2 Тип 2
- 2,1 Внутри автомобиля
- 2.2 Box позади кабины
- 3 тип 3
- 3
- 3
- 3,17 автомобиль
- 3. 2 Коробка за кабиной
Тип 1
Эти схемы подходят в основном для 5-го поколения и моделей 4HF1 и 4HG1 двигателя.

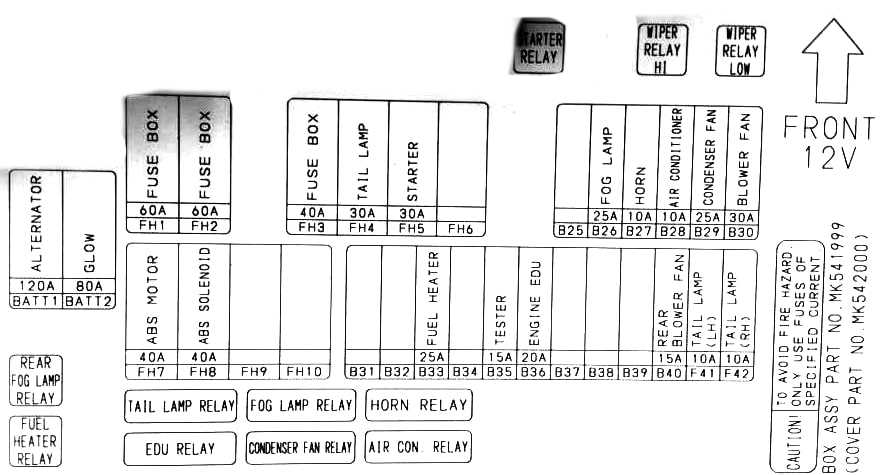

Блок предохранителей
Этот блок находится в панели и закрывается защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.
Diagram
Designation
1 25А / 15А Heater fan motor, heater fan resistor, temperature switch, pressure switch, air conditioner shutdown relay, air реле кондиционера, термостат, э/п клапан системы увеличения скорости вращения ХХ (FICD) 2 10А Выключатель кондиционера, реле кондиционера, прессостат, электромагнитная муфта компрессора кондиционера, э/р клапан системы увеличения скорости вращения ХХ (FICD), термостат 3 10A стартового эстафеты, START LIGIT SWITCH 4 15A Сигарета. 00746 10A Фара (левая), реле включения фар, реле указателей поворота, сигнал поворота выключатель дверного замка, реле центрального замка, электрические дверные замки, контроллер центрального замка, спидометр 8 15A Аварийная сигнализация, звуковой сигнал, реле звукового сигнала, переключатель звукового сигнала, указатели поворота 9 15А Габаритное реле, фонари, выключатель противотуманных фар, противотуманные фары, переключатель управления светом, переключатель задних противотуманных фонарей, реле задних противотуманных фонарей 11 15A Переключатель управления стеклоочистителями и омывателями, электродвигатель стеклоочистителя, электродвигатель омывателя, реле интервала работы стеклоочистителя 12 10A Реле управления горным тормозом, электронный блок управления АКПП, индикатор «OD OFF», индикатор «UNLADEN», конденсатор реле электродвигателя вентилятора, звуковой сигнал заднего хода, выключатель фонарей заднего хода, фонари заднего хода, выключатель запрета пуска, реле стартера, контроллер системы помощи при запуске двигателя (QOSIII), контроллер системы помощи при запуске двигателя (QOSII), реле свечи накаливания № 1, реле свечи накаливания № 2 , индикатор свечей накаливания, датчик температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле стеклоподъемников, реле указателей поворота, переключатель системы управления 4WD, реле системы 4WD, электропн евматический клапан системы управления полным приводом 13 10A / 15A топливный нагреватель 14 15A задний нагреватель, задний нагреватель Электромагнитная муфта, педаль акселератора 16 10A Выключатель противотуманных фар, противотуманных фар, ЭБУ 17 10A Указатели поворота, переключатель указателей поворота 18 15A генератор генератора, реле зарядки, стартового контроллера (QOSIII) 19 10A Стопка двигателя, Электропроверенный клапан с разрезом. электропривод23 15А Повторители поворотников, реле повторителей поворотников Предохранитель №4 на 15А отвечает за прикуриватель.
Блок реле и предохранителей
Расположен с левой стороны в задней части кабины или за левым брызговиком. Там будут располагаться плавкие предохранители большой мощности или предохранители и отдельные реле.
Пример фотографии
Схема
Назначение реле см. в таблице ниже.
Релейный блок
Схема
Отдельные элементы могут располагаться вне блоков. Например Б-261.
Декодирование
B Реле для изменения системы. ) B 20 Реле Форга B 20 (голова) B 21 РЕСОВОЙ0074 B-22 Dimension relay (TAIL) B-23 Combination switch relay B-23 (DIMMER) B-24 Horn relay B-24 (HORN) B-34 Rear fog lamp relay B-34 (REAR FOG) B-35 Turning light relay B-35 (заголовок поворота) B-35 Реле задней лампы B-35 (RR FOG) . B-36 (POWER WINDOW) B-37 Pressure switch relay B-37 (A / C THERMO) B-38 Mountain brake relay Б-38 (EXH. BRAKE) J-12 Starter relay J-12 (STARTER) J-13 Glow plug relay J-14 Glow plug relay J-16 Capacitor Warm-up Control (CDS) Relay J-18 Exhaust brake control relay J-18 (EXH. BRAKE CONTROL) J-19 Реле системы 4WD J-19 Реле отключения кондиционера J-19 (A/C CUT). J-20 Ретранслятор сигнала поворота (Marker Light) Тип 2
Этот тип предохранителей используется в 6-м поколении и для автомобилей с 4HG1-1, 4JJ1, 4HK1 Enerines.
Коробка внутри автомобиля
Основная коробка с предохранителями и реле также находится в салоне в панели приборов, со стороны пассажира.
Фото
Диаграмма
Назначение
1 20A. ВЫХОДОВ (батарея). 3 15A Внутреннее освещение, аудиосистема 4 15A Дверные замки 5 10A Противотуманные фары 6 7 329 20A Power windows 7 10A Anti-lock braking system (ABS) 8 15A Wiper 9 10A Low beam (left headlight) 10 10A Система управления двигателями (батарея) 11 10A Низкий луч (правая фара) 12 10A Тормозные светильники 13 15A 15A (IGN2) 13 15A 15A. 007414 10A Высокий луч (левый фар) 15 10A Высокий луч (правая фара) 16 10A. Палата (Key ST) 16 10A. 10a стартер 18 15a зажигание (IGN1) 19 10A. Бестов 20 10A CONTROL (ECM ENGIL0073 10A Instruments 22 10A Lights (batteries) 23 15A Audio system (ACC) 24 15A Exterior mirror drive 25 15A Horn 26 15a Индикаторы направления, Обоснатные огни 27 10A Маркерные светильники 28 10A Берег 10A .0073 29 10A Свет по боковым поворотам, задний туман 30 .33 запасной Реле 1 Стоп.0073 3 Замок зажигания (ключ ON) 4 4JJ1, 4HK1: дверные замки (блокировка) 4HG1: резервное сиденье 574744. 400747474. 4. 4007474. 4007474. 4007474. 4007474. 4007474. 4007474. 400747474. 4. 40074747474. 400747474. 40074 4. 4007474. 4HG1: Reserve seat 6 Basic wiper mode 7 Sound signal 8 Wiper modes (HIGH/LOW) 9 Fog lights 10 Power take-off (MAIN) 11 4JJ1, 4HK1: Door locks (opening) 4HG1: Reserve seat 12 Power windows 13 Headlights (low beam) 14 4JJ1, 4HK11), 4HG1: All wheel drive 4HK12): Engine brake control (models with ABS) 15 Headlights ( дальний свет) 16 . release18 4JJ1, 4HK11): Power take-off disengagement 4HK12): Spare seat 4HG1: Engine brake 19 4JJ1, 4HK11): Charging (with двигатель работает) 4JJ11, 4HK11), 4HG1: корпус передачи (зажигание 1) 4HK12): электромагнитная клапана с отем (rear) 4HK12): Power take-off disengagement 4HG1: Charging (with engine running) 21 4HG1: PTO solenoid valve (models with manual transmission) 22 4HG1: Отключение коробки отбора мощности - 1) Автомобили с двигателем 4JJ1/4HK1 (модели с гидравлической тормозной системой)
- 2) Автомобили с двигателем 4HK1 (модели с пневматической тормозной системой 9020)
Предохранитель №31 на 20А отвечает за работу прикуривателя.
Коробка за салоном
Еще одна коробка с предохранителями и реле находится снаружи автомобиля. Для доступа снимите защитную крышку.
Photo example
Diagram
Allocation
1 10A Marker lamps 4HG1: Not used 1 15A 4JB1-TC : Подогреватель топлива 2 10A Модуль управления двигателем (ECM) 4JB1-TC, 4HG1: Не используется 9 0A 1000773 15A 4JB1-TC: Battery 4 10A Conditioner 4JB1-TC: Not used 5 20A 4HK13): Air conditioner, ABS 4HK11,2), 4JJ1: Not used 4JB1-TC: Marker lights 4HG1: Fuel heater 6 15A 4JB1-TC: Air conditioner 4HK1, 4JJ1: Not б/у 4HG1: остановка двигателя Рейла 1 Стартер 2 4HK1, 4JJ13 (ENGINE CONTROL (ENGIN 3 Glow plugs 4 Air conditioning compressor 5 Condenser fan 6 4HK1, 4JJ1: Starter Disable 4JB1-TC: Двигательный тормоз 4HG1: Остановка двигателя 7 4HK11), 4JJ1: маркерные лампы (модели с задними фальсификациями) 7.77.777.777.77.7777.7.3 37.77.7777.7.73 70077.7.73 70077.7.73 7007.7.7.73.7.73).4JB1-TC, 4HG1: Fuel heater 8 Gear selector 9 4WD 4WD (NPS Model) 10 Fuel heater (models with fuel heater) 11 Управление корпусом передачи (модель NPS) 12 Начало двигателя (модели с топливным нагревателем) 13 4HK12,3): Маркер (модели с задняя FOG) с задняя FOG). - 1) Модели с двигателем 4HK1 (стандарты выбросов Евро 4) и гидравлической тормозной системой, модели с двигателем 4JJ1
- 2) Модели с двигателем 4HK1 (стандарты выбросов Евро 2 или Евро 3) с гидравлической тормозной системой
- 3) Модели с двигателем 4HK1 и пневматической тормозной системой
- 4) Модели с двигателем 4JB1-TC (тип 1)
- 5) Модели с двигателем 4HG1 (тип 1)
Тип 3
Подходит для двигателей 4JB1.
Расположение ящиков такое же, как и тип 2.Box Внутри автомобиля
Фото
Диаграмма
Назначение
1 9007 10.10701 10AIS 10A). 2 10A Interior lighting, audio system 3 10A Engine brake 4 15A Door locks 5 15A Fog lights 6 25A Power Windows 7 10A Высокий луч (левая фара) 8 10A Высокий луч (правая фара фонаря) 10A 10A Lights 10A.0074 10 10A Низкий луч (левый фар) 11 10A Низкий бал 14 10A Ignition (IGN2) 15 10A Starter 16 10A Engine stop 17 10A Ignition (IGN1) 18 10A Reversing lights 19 10A Instruments 20 15A Audio system (ACC) 21 10A Air conditioner 22 15A Звуковой сигнал 23 15A Указатели поворота, аварийная сигнализация 24 25A Стеклоочиститель 307 457 26 Spare 27 Spare Relay 1 Marker lights 2 Headlights (high beam) 3 Headlights ( ближний свет) 4 Электрические стеклоподъемники 5 Стоп-сигналы 6 Зарядка (при работающем двигателе)4 70 7 Ignition lock (KEY ON) 8 Engine brake 9 Basic wiper mode 10 Wiper modes (HIGH/LOW) 11 FOG Lights 12 Звуковой сигнал 13 Резерв. 0051Photo example
Diagram
Assignment
1 10A 4HG1 (type 2), 4HG1-T: Engine stop 1 15A 4JB1-TC (тип 2), 4JB1: Блок питания 2 10A 4HG1 (тип 2), 4HG1-T: Запасной аккумулятор 2 15A 2 15A Топливо 9JB1-4 (тип 4JB1-4) 3 10A 4HG1 (тип 2), 4HG1-T: Подогреватель топлива 3 20A 4JB1-TC (type 2), 4JB1: Air conditioner 4 10A 4HG1 (type 2), 4HG1-T: Air conditioner 4 20A 4JB1- TC (type 2), 4JB1: Condenser fan Relay 1 Preheating 2 Starter 3 4HG1 (type 2), 4HG1-T: Engine stop 4JB1-TC (тип 2), 4JB1: не используется 4 Fuel heating 5 Condenser fan 6 Engine brake 7 4JB1-TC (type 2), 4JB1:CSD 4HG1 (тип 2), 4HG1-T: Не используется Вот и все.
А если вам есть что добавить или вы хотите поделиться своими схемами — пишите в комментариях.Все решения головоломок Fusebox (Шокирующий трофей/достижение)
Автор Мина Смит
В The Dark Pictures: The Devil in Me есть несколько головоломок с предохранителями, и игрокам никогда не даются подробные инструкции по их решению.
Эта статья является частью каталога: Полное руководство по игре «Дьявол во мне: предметы коллекционирования, концовки и многое другое».Содержание
В Дьявол во мне игроки столкнутся с несколькими видами головоломок, многие из которых уникальны для этой главы 9.0003 Антология темных картинок . Одна из многих — головоломки с предохранителями. Всего в игре их три, и они решаются только тогда, когда игроки становятся Дьяволом во мне персонажем Джейми, специалистом по освещению, который разбирается во всем, что связано с электрикой. Она может использовать свой мультиметр, предмет, который она будет носить с собой на протяжении всей игры, чтобы решить их. Но для этого игрокам нужно будет научиться расшифровывать картинки, которые идут вместе с блоками предохранителей.
Как решить головоломки с предохранителями в Devil in Me
Головоломки могут быть довольно сложными, особенно если игроки устали от погони за серийным убийцей Дьявол во мне . Но если игроки просто хотят научиться решать эти головоломки самостоятельно, вот краткое изложение того, как они работают. Во-первых, посмотрите на желтые направления слева от каждого блока предохранителей. Будет куча стрел; следовать за ними обратно к их происхождению. Включите все предохранители, указывающие на последний предохранитель, в том порядке, в котором на них указывают красные стрелки. Если два предохранителя указывают на один и тот же другой предохранитель, переверните их оба в любом порядке, прежде чем перевернуть тот, на который они указывают.
СВЯЗАННЫЕ: Дьявол во мне: как найти деньги в баре
Все еще нуждаетесь в помощи? Проверьте ниже ответы на все три блока предохранителей в Дьявол во мне .
Первый блок предохранителей Местонахождение: Тележка
Первый блок предохранителей довольно прост, так как он знакомит игроков с головоломкой нового типа.
К блоку предохранителей будет прикреплена табличка, показывающая, как заставить древнюю проводку работать должным образом. При этом указания могут быть немного трудными для чтения. Вот порядок, в котором их нужно нажать:Второй блок предохранителей Расположение: Отключение электричества
Примерно в середине истории Дьявол во мне , когда в особняке отключается электричество, когда игроки бродят в роли Джейми, они натыкаются на еще один блок предохранителей. Чтобы добраться до этого, игрокам нужно будет пройти через клавиатуру. Код доступа — 0451. После этого блок предохранителей станет доступным, и вот правильный порядок нажатия каждой из восьми кнопок.
Последнее расположение блока предохранителей в Devil in Me
Последний из предохранителей будет в следующий раз, когда Джейми останется одна, независимо от того, решит ли этот персонаж Дьявол во мне поцеловать Эрин или нет. Это самая сложная из трех головоломок, и игрокам может понадобиться небольшая помощь, чтобы справиться с ней.
Антология Dark Pictures: Дьявол во мне доступен для ПК, PS4, PS5, Xbox One и Xbox Series X/S.
БОЛЬШЕ: Антология The Dark Pictures: Дьявол во мне должен выйти из «Дожить до рассвета 9»0007
Предыдущий
Стоит ли целовать Эрин? (Искры)
Все
Полное руководство к книге «Дьявол во мне: предметы коллекционирования, концовки и многое другое»
Следующий
Как спасти всех (счастливый конец)
Подписывайтесь на нашу новостную рассылку
Связанные темы
- Руководства по стратегии
- Темные картинки: Дьявол во мне
- Темные картинки
- Супермассивные игры
- Игры для ПК
- PS4
- PS5
- Xbox One
- Xbox Series X
- Xbox Series S
Об авторе
Мина посвятила видеоиграм более 30 лет.
- 3
- 3
2 Коробка за кабиной
0074
электропривод
0074
release
7.77.777.777.77.7777.7.3 37.77.7777.7.73 70077.7.73 70077.7.73 7007.7.7.73.7.73).
Расположение ящиков такое же, как и тип 2.
0051
А если вам есть что добавить или вы хотите поделиться своими схемами — пишите в комментариях.
К блоку предохранителей будет прикреплена табличка, показывающая, как заставить древнюю проводку работать должным образом. При этом указания могут быть немного трудными для чтения. Вот порядок, в котором их нужно нажать:
