Здравствуйте товарищи! В один прекрасный день я решил что во что бы то ни стало, я должен стать самогонщиком! Долго эти мысли посещали мою голову, потом уходили и я благополучно об этом забывал. Но, в конечном итоге, эта идея взяла верх и я со своим другом (хорошо когда есть единомышленники) начали воплощать это дело в жизнь и понемногу закупать оборудование. Был куплен португальский медный аламбик на 50 литров, сусловарочный котёл, пара дубовых бочек (пока небольших на 25 литров каждая), индукционная плита, различные баки, спиртометры, фильтры, лейки и ещё огромная куча всяких сопутствующих товаров. Встал вопрос об охлаждении аппарата. Воды в гараже у меня нет, есть вариант протянуть шланг но он мне не совсем нравится по различным причинам, поэтому было решено сделать автономное охлаждение.
Схема очень проста, делаем закрытый контур следующей компоновки: резервуар с водой из которого вода с помощью насоса поступает в радиатор охлаждения, а уже из него идёт непосредственно в холодильник самогонного аппарата из которого попадает обратно в резервуар.
Полный размер

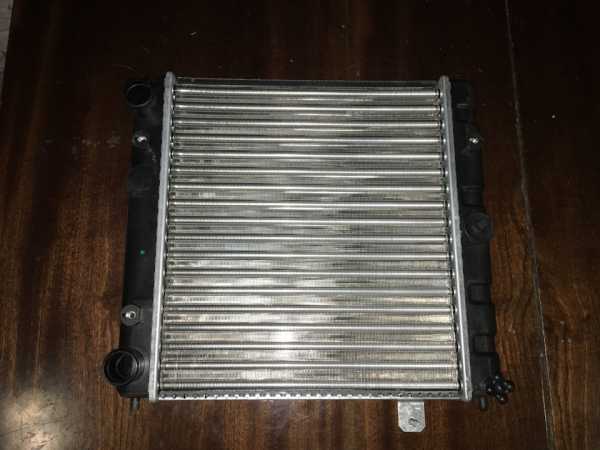

Мною был куплен радиатор от оки
Полный размер
В хозмаге были подобраны такие вот штуки
Полный размер

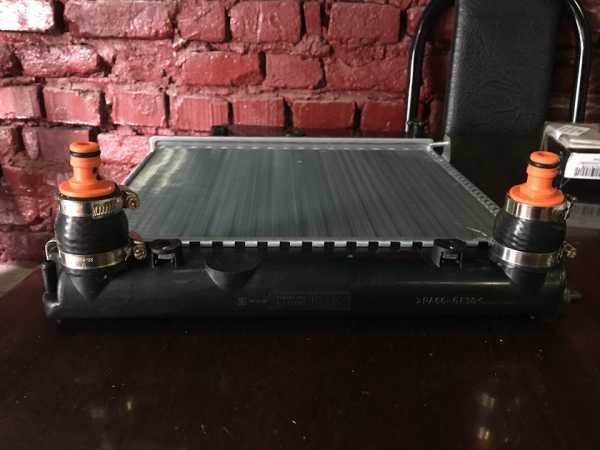

Которые я через куски патрубков с помощью хомутов были установлены на радиатор
Полный размер
Далее был установлен жигулёвский вентилятор, я его развернул чтобы он дул непосредственно на радиатор, а не создавал тягу.
Полный размер

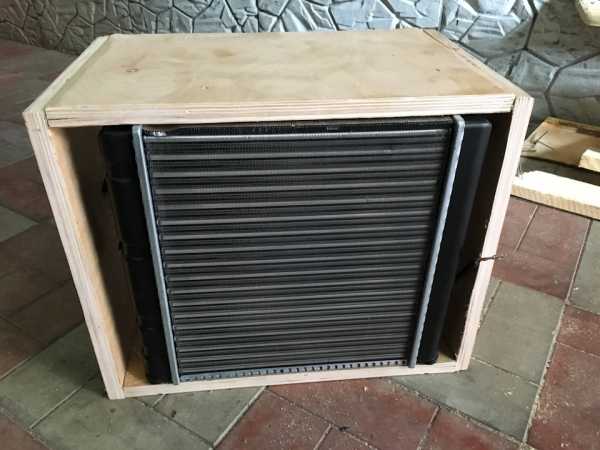

Вся конструкция была установлена в короб из фанеры
Полный размер
Вид сзади
Полный размер
Следующим шагом нужно было установить циркуляционный насос, прежде я вкрутил в него различные переходники, которые так же подобрал в хозмаге
Полный размер
Насос установлен и подключены шланги.
Полный размер

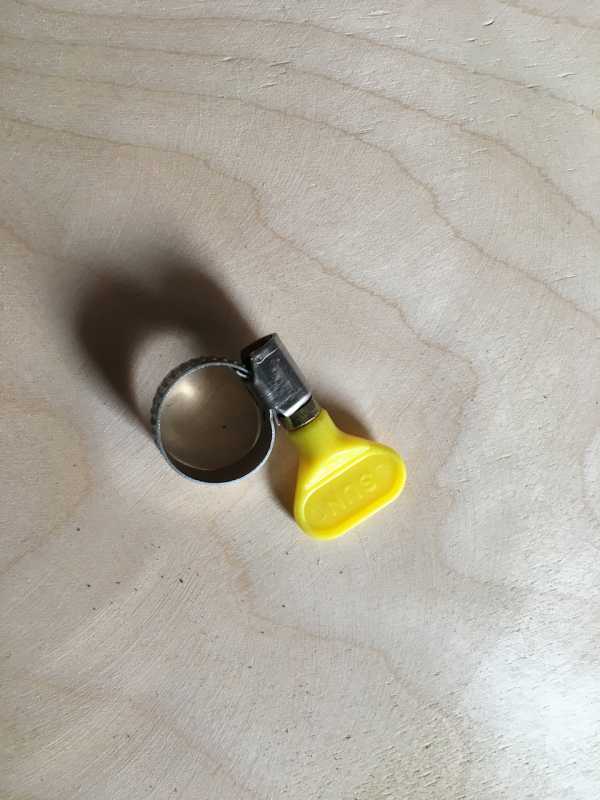

Шланги я посадил на такие вот очень удобные хомуты
Полный размер

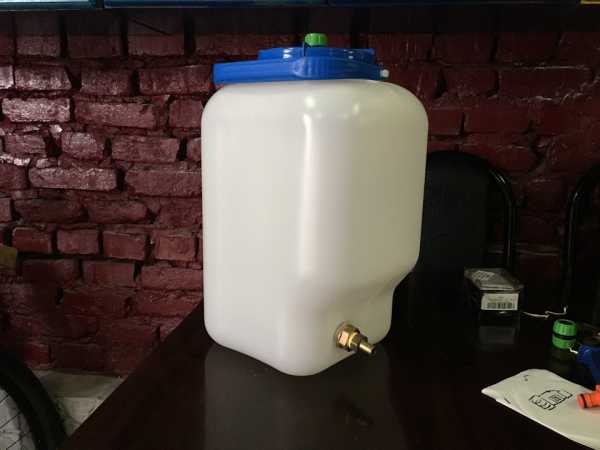

Был куплен вот такой бак
Полный размер

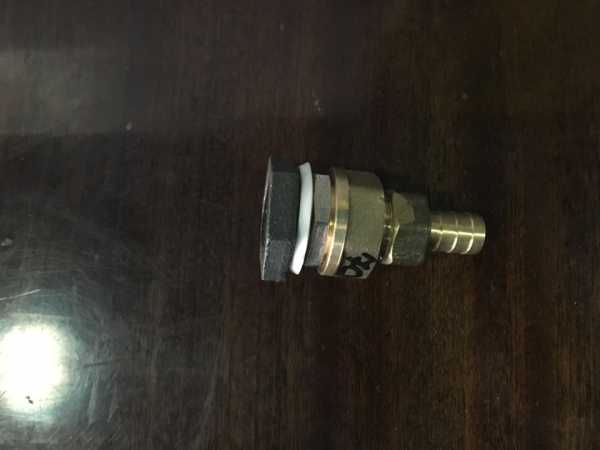

В его крышку я врезал такой вот соединитель для шлангов
Полный размер
Получилось следующее
Полный размер
Так же в хозмаге была подобрана такая вот конструкция из разных деталей
Полный размер
И врезана в бак
Далее были подключены шланги, проведена проводка для насоса и вентилятора. В качестве источника питания для вентилятора я использовал зарядное устройство для аккумулятора.
Полный размер
Получилась такая вот конструкция
Полный размер
Нижняя трубка подаёт воду из резервуара в насос, из верхней вода поступает в холодильник аппарата а уже из него возвращается в бак.
Предварительный тест показал, что все работает и вода охлаждается. Как это будет на практике посмотрим.
Полный размер

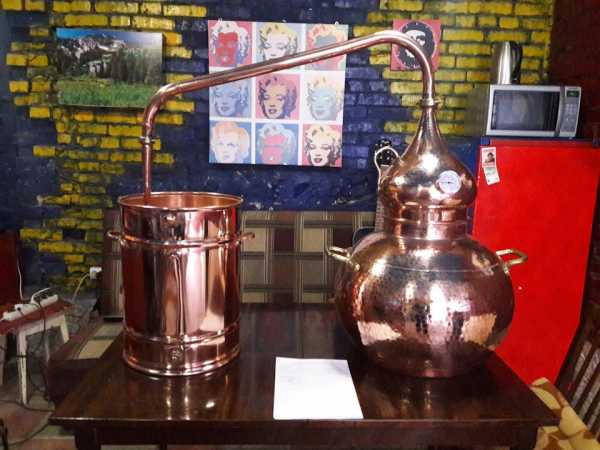

Вот такой набор юного самогонщика)
www.drive2.ru
Аквариумный насос с USB – делаем полностью автономное охлаждение для самогонного аппарата
В предыдущем обзоре своего самогонного аппарата пленочной колонны ХД/4-2500ПК я упоминал про один ее недостаток, с которым довольно сложно бороться – неравномерность скорости отбора дистиллята, а этот параметр очень важен для качественного отделения головных фракций. Одной из возможных причин, которая к этому приводит может быть неравномерный напор в водопроводной сети, косвенно это подтвердил опыт использования моего аппарата в другом доме, по словам коллеги-самогонщика никаких проблем со скачками температуры в верхней точке колонны и неравномерного отбора в процессе перегона он не наблюдал. Исправить это недоразумение можно с помощью создания автономной системы охлаждения на базе водяного аквариумного насоса.
Нет, не дизайном, аля СССР, а размером самой коробки

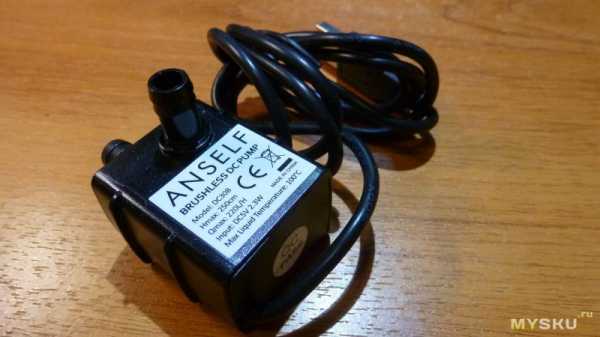

Опасения усилились после распаковки насоса.
Чтобы вы лучше понимали о чем я

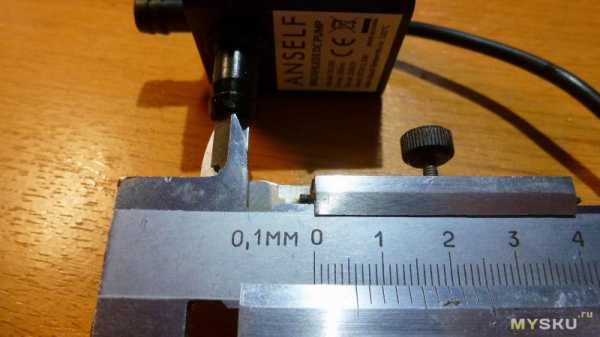

Внешний диаметр патрубков 8 мм
Внутренний диаметр 6 мм

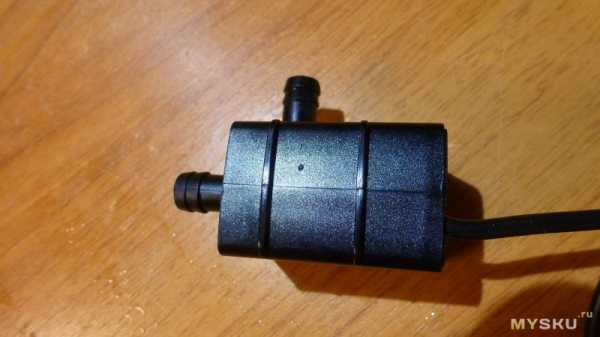

Боковой патрубок заборный, верхний рабочий

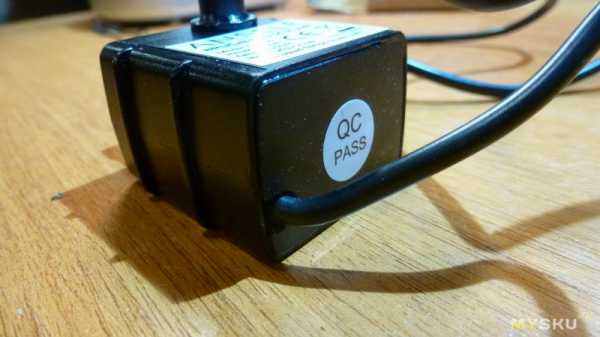

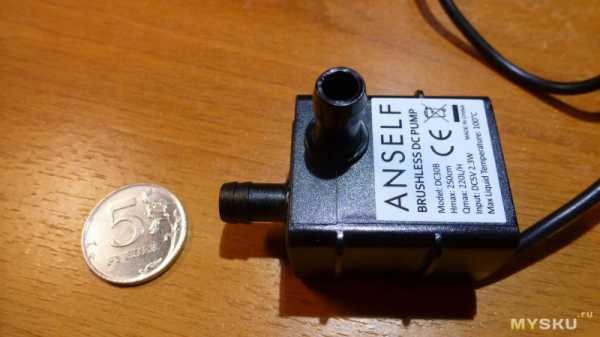

Техданные на корпусе

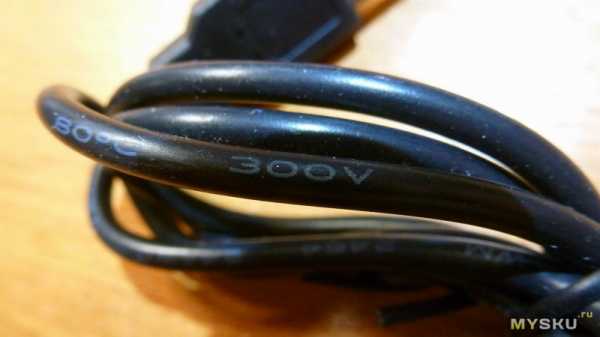

Характеристики на кабеле 80 С, 300V
Насос работает и как погружной и как поверхностный, надеюсь корпус герметичен
Питание по самому обычному USB разъему, с зарядными блоками этого форм-фактора в каждом доме полный порядок
Крепежа корпуса у меня в комплекте почему то не оказалось, как то надо будет его зафиксировать, чтоб не бегал по дну.
Я уже пытался сделать автономное охлаждение из насоса, шедшего в комплекте с декоративным фонтаном, его размеры были в два раза больше обозреваемого насоса, но прокачать мою пленочную колонну он не смог от слова совсем. Поэтому миниатюрный размер нового насоса поверг меня в уныние, в голове стали крутиться другие варианты применения этому насосу, ибо обзор по п.18 и просто так в мусорку выкинуть не позволяют обязательства, взятые на себя перед магазином. Ладно, думаю, проверю хотя бы заявленные производителем параметры.
Технические характеристики:
цвет: черный материал насоса
: ABS
сопротивление диапазон температур: 0 ~ 100° C
условия использования: непрерывно
: 2.3W
Номинальное напряжение: USB DC 5V
Макс. скорость потока: 220 Л/Ч
Макс. поднять: 250cm / 8.2ft
шум: менее 35 дБ
наружный диаметр впускного / выход: 9 мм/0,35 в
внутренний диаметр впускного / выход: 6mm/0.24 дюймов
водонепроницаемый класса:
IP68 размер продукта: 56 * 52 * 47 мм / 2.2 * 2 * 1.8 в
Вес изделия: 83 г / 2.94oz
размер пакета: 6.2 * 6.2 * 4 см / 2,44 * 2,44 * 1.57 в
вес упаковки: 93g / 3.28oz
Взял рулетку, заранее зафиксировав ее на длине в 1 м (на большее я не рассчитывал, так как понимал, что заявленный напор в 2,5 метра был явным преувеличением) и пошел наливать воду в тазик. Воды налил с запасом, погрузив насос на глубину в две его высоты. Запитал насос от сяомного павербанка, кстати очень годное решение – USB интерфейс питания, можно сделать полную автономку даже в плане электричества.

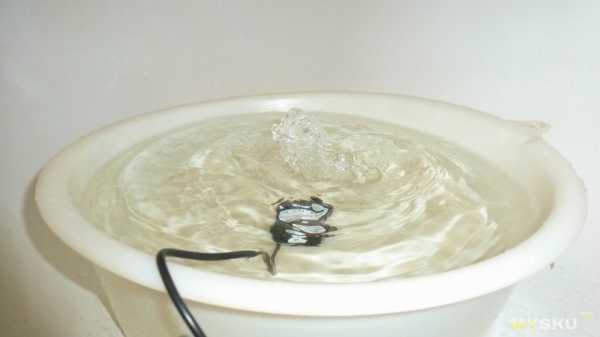

Выданный насосом напор поверг меня в полное уныние
Ну хорошо, на картинке магазина уровень воды был вровень с корпусом насоса, отчерпал воды, но кардинального роста фонтана не увидел – 25 см, вместо заявленных 250 см.
Посмотрел повнимательнее на магазинные картинки и понял, что высоту в 250 см они заявляют не фонтаном, а напором по трубке. Ну ладно, посмотрим.
Безо всякого энтузазизма пошел на кухню, собрал систему охлаждения пленочной колонны, подключил ее к насосу и… не поверил своим глазам!
Насос без проблем прокачивал колонну причем довольно таки внушительным напором в палец толщиной. Абалдеть! Не веря своим глазам, заменил обозреваемый насос на насос из фонтана и… ничего, ни капли. Как так?
И размеры у нового насоса меньше и мощность почти в два раза ниже, а качает без проблем.

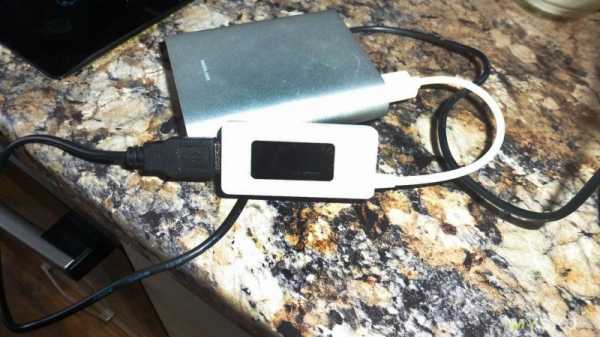

Потребляемый ток, судя по показаниям белого доктора постоянно варьировался в пределах 0,35-0,5 А, хотя на равномерности напора это вроде бы не сказывалось.

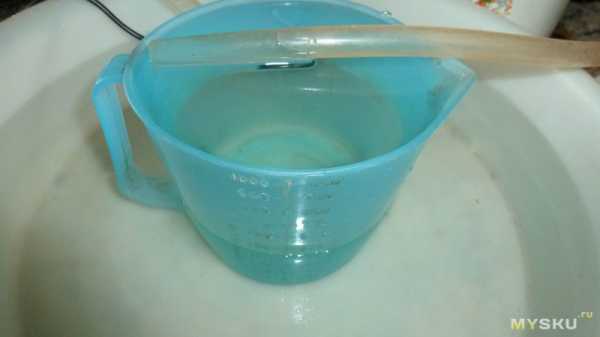

Мерная кружка на 1 литр заполнилась за 30 секунд, значит производительность насоса 120 л/ч
для моих нужд это зело многовато, а вот регулировок мощности у насоса к сожалению нет, ну да что нибудь придумаем, главное задумка сработала.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
mysku.ru
Автономное охлаждение для самогонного аппарата своими руками
Все, кто производит домашний алкоголь, стараются найти новые рецепты приготовления и методы улучшения своих самогонных аппаратов. Одно из усовершенствований подобного оборудования заключается в охлаждении, а именно в автономной системе. О таком механизме многие мечтают, и сделать ее реально своими силами, в условиях дома. Для создания автономного охлаждения потребуется вложить не много денег, навыки работы с инструментом и некоторые знания в электрике. Такое устройство сможет работать на любой модели самогонного аппарата, от самодельного до ректификационной колонны.
Достоинства автономного охлаждения
К основным положительным особенностям необходимо отнести:
- Минимальный расход воды, что очень актуально при использовании счетчиков на воду. Автономное оборудование требует только заполнение жидкостью системы. Замена воды может делаться после перегонки и даже реже.
- Вода в устройстве постоянно под давлением, за счет чего исключаются скачки в шлангах с водой.
- Нет необходимости утилизировать воду.
- Устройство может стоять в любом удобном месте даже где не предусмотрена канализация и проточная вода. Это могут быть балконы, гаражи и прочие помещения.
- Когда в здании отключается вода, перегонка получится некачественной, но с автономным охлаждением никаких проблем не будет возникать.
- Зимой можно ставить устройство на улице, за счет чего нет необходимости включать вентилятор.
Естественно есть и некоторые недостатки автономки:
- Данное оборудование требует электрического питания, за которую потребуется платить. Потребление зависит от используемых деталей, а показатель будет колебаться от 50 до 200 Вт.
- Необходимо придумывать отводы для тепла от самого радиатора. Можно установить автономку на улице или использовать тепло для отопления помещения.
- Довольно шумная работа такого охлаждения.
- Относительная дороговизна, если в наличии нет вентилятора, радиатора и насоса.
Принцип работы автономного охлаждения и его состав
Автономное охлаждение состоит из 5 деталей:
- Перегонный куб дистиллятора.
- Холодильник дистиллятора.
- Радиатор для охлаждения жидкости.
- Емкость с холодной водой.
- Насос для подачи воды по системе.

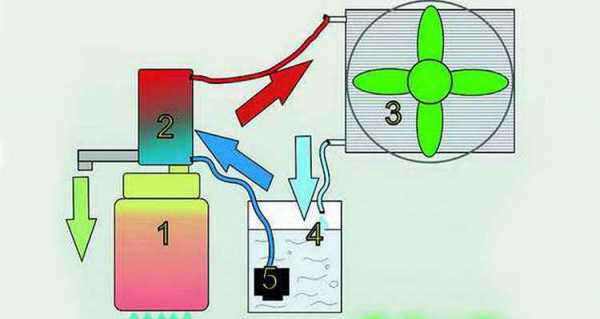

Холодная вода и прочая охлаждающая жидкость, поступает из емкости, путем работы насоса, в сам холодильник дистиллятора. После этого начинается конденсации паров спирта, а когда вода будет нагреваться, она поступает к нижнему входу радиатора. Благодаря верхнему патрубку поступает холодная вода, что охлаждается благодаря вентилятору.
Самостоятельная сборка
Для самостоятельной сборки потребуется приготовить необходимые элементы. К примеру, в качестве радиатора можно использовать автомобильную деталь, при этом не обязательно новую. Если нет автомобильного радиатора, то подойдет воздушный конденсатор, который есть в холодильнике. Иногда в домашних условиях для автономки используется внешний блок кондиционера. Стоит отметить, что чем больше размер и объем радиатора, тем лучше будет происходить процесс охлаждения.
Изначально нужно будет тщательно промыть радиатор, если используется не новая деталь. Все вмятины, которые будут на нем, потребуется выровнять, используя нож или отвертку. Для дополнительной защиты рекомендуется сделать корпус из металла, который устанавливается вокруг изделия. Также берется небольшой кусок дерева, из которого делается подставка и к ней прикручиваются колеса. Вся конструкция должна быть устойчивой, поскольку вентилятор будет давать довольно сильный поток воздуха.
Для обдува можно применять не очень мощные двигателя, вентиляторы, которые используются в быту, куллеры от ПК. Порой для нормальной работы автономки нужно устанавливать регулятор, который будет контролировать вращение мотора, за счет чего можно будет снизить уровень обдува. Есть и такие вентиляторы, в которых есть функции поддержки температуры и скорости вращения.
Сам же насос можно купить в торговых точках, что занимаются отоплением или водой. Следует заметить, что циркулярные насосы для воды использовать лучше, поскольку они не очень шумные и смогут проработать на протяжении длительного времени. Нередко для автономки используются насосы, которые ставятся в аквариумах. Они не дорогие и довольно надежные, правда, шумные. Дополнительно может потребоваться покупка регулятора для насоса, с ним получится устанавливать и контролировать скорость работы.
В качестве тары для холодной воды применяется канистра из пластика, ведро или другой бак. Важно контролировать, чтобы в открытой емкости, типа ведра, шланга во время функционирования автономки не выпрыгивала из воды.
Сборка конструкции довольно простая. Все составляющие необходимо закрепить шурупами, сама магистраль для соды включает в себя силиконовые шланги или ПВХ трубки, еще можно применять трубки для сантехники. Нужно помнить и о правилах безопасности, поэтому клеммы нужно изолировать, ограждая их от воды и замыкания. Также закрывается решеткой крыльчатка мотора. Летом оборудование ставится на улице, чтобы не сделать из обычной комнаты сауну. Зимой же можно устанавливать устройство в доме, за счет чего комната будет отапливаться.
Напоследок рекомендуется посмотреть видео, где детально показано как собирается автономное охлаждение для самогонного аппарата:
drinkinhome.ru
Автономное охлаждение для самогонного аппарата своими руками — Самогон и всё о нём
Домашние умельцы умудряются на обычной кухне приготовить не только качественный самогон, который не уступает по вкусу даже дорогим сортам водки, но и свои варианты элитных алкогольных напитков. Однако прежде чем гоняться за новыми рецептами или начинать эксперименты, стоит задуматься о нагреве и охлаждении самогонного аппарата или перегонного куба. С нагревом все достаточно просто – как правило, для этого используют плиту, а то и открытый огонь.
С охлаждением вопрос сложнее: чаще всего аппарат охлаждают струей проточной воды. У такого варианта есть масса недостатков: высокий расход воды, необходимость подключения к водопроводу, утилизации отработанной жидкости. Хорошей альтернативой станет система автономного охлаждения самогонного аппарата, которую вполне под силу сделать своими руками. Давайте рассмотрим, что это за «зверь», как его собрать и в чем достоинства такой конструкции.
Содержание статьи:
Что такое автономное охлаждение и как оно используется
Автономная система охлаждения работает по такому принципу: вода (то есть охлаждающая жидкость) подается при помощи насоса из бака в холодильник, чтобы пары спирта конденсировались. При этом жидкость нагревается и поступает к нижнему входу радиатора. Вентилятор охлаждает ее до температуры окружающего воздуха. После этого вода возвращается через верхний патрубок в емкость. Схематически такая система представлена на рисунке ниже.
У такой конструкции несколько преимуществ.
- Расход воды – минимальный: достаточно заполнить систему жидкостью один раз. Менять воду можно редко – после одной-двух перегонок.
- Жидкость находится под постоянным давлением, поэтому в водных шлангах не бывает резких скачков уровня.
- Разместить самогонный аппарат можно без привязки к водоснабжению – в гараже, подсобном помещении, на балконе. Это важный момент для тех, кого не устраивает специфический запах, сопровождающий процесс перегонки спирта.
- Отсутствует проблема утилизации жидкости.
- При перебоях с водоснабжением именно автономная система станет оптимальным выбором – отключение водопровода не скажется на качестве перегонки.
- В зимнее время конструкцию можно установить на открытом воздухе, не включая вентилятор.
К недостаткам такой разработки относят шум при работе, необходимость подключения к электросети и расходы на покупку комплектующих.

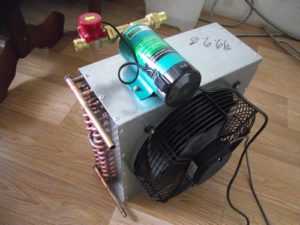

Как сделать автономное охлаждение для самогонного аппарата своими руками
Для сборки такой конструкции потребуются минимальные умения и простые детали, достать которые можно без проблем.
Радиатор и вентилятор
Радиатором в такой конструкции может быть:
- автомобильный радиатор;
- внешний блок кондиционера;
- конденсатор от холодильного оборудования.
«Заготовку» необходимо тщательно промыть, если есть вмятины – аккуратно исправить их ножом. Для большей надежности вокруг можно сделать защитный корпус (для этого используют тонкие листы металла).
Удобно, когда радиатор установлен на специальную подставку с колесиками – заготовку для нее можно купить в магазинах мебели. Следите, чтобы конструкция была устойчивой, ведь вентилятор при включении создает мощный воздушный поток.
Для обдува применяют:
- небольшие бытовые вентиляторы;
- микродвигатели;
- компьютерные кулеры;
- конденсаторы, которые оснащены защитной решеткой.
При желании можно установить конденсатор с регуляцией температуры и скоростью вращения вентилятора – такое оборудование дороже, но эффективнее.
Насос
Циркуляционные водные насосы отлично справятся с задачей. Они тихие в работе, могут функционировать в течение длительного времени без перерыва. При необходимости насос дополняют регулятором, который корректирует скорость подачи воды.
Альтернативой циркуляционным являются аквариумные насосы: они недорогие, а мощности агрегатов вполне достаточно. Однако они более шумные, да и работают в большинстве случаев от меньшего напряжения, поэтому в схему приходится включать еще один блок питания.
Емкость для воды
Это может быть ведро или пластиковая канистра. Удобно применять для этой цели и бачок автоомывателя. Перед сборкой следует убедиться, что шланги опускаются в емкость глубоко и не «вынырнут» из нее в процессе работы охладителя.
Монтаж
Расположить вентилятор лучше так, чтобы движение воздуха было направлено навстречу пару – боковой вариант крепления в этом случае менее эффективный. Радиатор крепят так, чтобы горизонтальная часть находилась по длине. В верхней части располагают входной патрубок, в нижней – выходной. Оптимально, если в корпусе радиатора будут перегородки. Они должны разделять трубки, а в местах поворотов потребуются промежутки. При этом воздух подается от выходного патрубка – он должен проходить вдоль всей длины трубки.
Если у радиатора нет функции регуляции воздушного потока, можно в его верхней части сделать отверстие с решеткой и заслонкой, при помощи которых и регулировать скорость воздуха.
У вентилятора (при необходимости их можно установить несколько) входные патрубки обязательно нужно закрыть защитной решеткой, которая не даст крыльчатке соприкасаться с остальными элементами.
Важно! Все клеммы нужно тщательно изолировать.
Автономное охлаждение такого типа подходит для —самогонного аппарата—, который производит спирт-сырец. Если требуется высококачественный алкоголь без примесей, не обойтись без —ректификационной колонны—, которую тоже можно собрать самостоятельно.
В зимнее время —подключение самогонного аппарата— с автономной системой охлаждения можно проводить в помещении – конструкция станет дополнительным источником тепла. Летом или в теплую погоду агрегат лучше вынести на улицу – он достаточно сильно нагревает воздух в помещении.
Автономное охлаждение с очисткой для самогонного аппарата
Самый простой вариант автономной системы охлаждения с очисткой можно сделать из трехлитровых стеклянных банок. Для этого их последовательно соединяют трубками. Тепло через стенки передается в атмосферу, а пары спирта конденсируются. Такую конструкцию дополнительно оснащают термометром со шкалой до 100-120 градусов.
Брагу нагревают до 68-70 градусов. При этой температуре испаряется «голова», то есть вещества с низким температурным показателем испарения. Они конденсируются в первой банке, откуда их быстро выливают.
По мере повышения температуры до 78-79 градусов начинает испаряться собственно спирт. Часть его конденсируется в первой банке, остальное – в последующих. В крайней банке осядут «хвосты»: сивушные масла и другие примеси с высокой температурой испарения.
Вместо банок можно использовать емкости со сливными кранами – это облегчит —перегонку самогона—. Для повышения качества алкогольного продукта можно использовать также —самогонный аппарат двойной перегонки— или дополнительно очистить спирт при помощи химических добавок.
Подобные автономные системы для самогонного аппарата не рассчитаны на перегонку большого количества продукта: обычно объем не превышает 20-40 литров браги. Конструкцию чаще всего применяют для самогоноварения, но иногда используют и для варения пива.
Как охлаждаете пары спирта вы? Поделитесь своим опытом в комментариях!
