Ak cc550: 084B8020 Danfoss контроллер испарителя AK-CC 550 купить в Москве и Санкт Петербурге

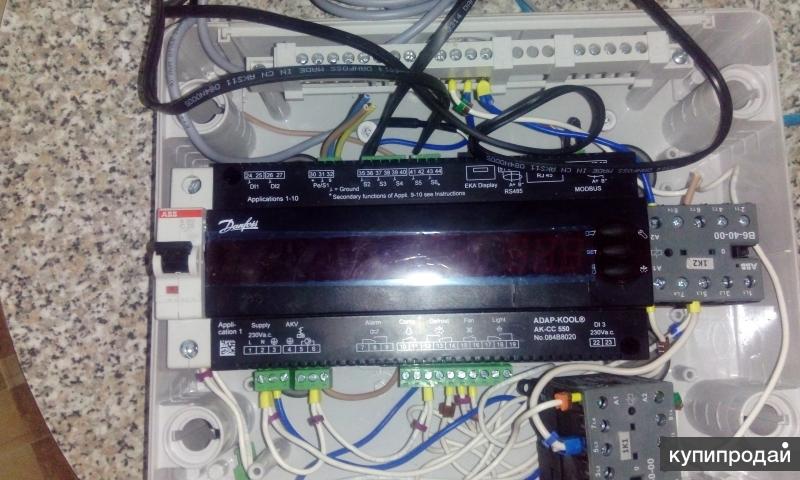

Контроллер испарителей с AKV (импульсные ЕРВ) Danfoss AK-CC550 (084B8130)

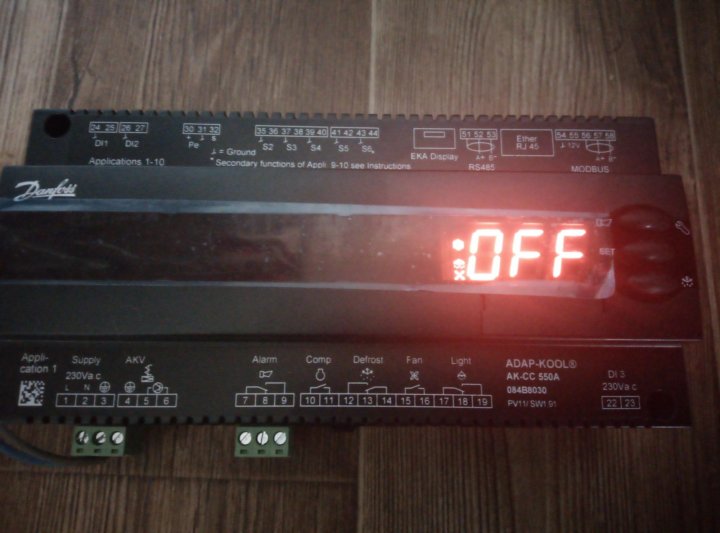

Технические данные
Входы
– Питание 230 В перем. ток
– 2 x DI (сухой контакт)
– 1 x DI (230 В перем. ток)
– 6 входов для датчиков
Выходы
– Выход для AKV (перем. ток)
– 5 реле
Дисплей
– 1 x EKA 163B/164B
Передача данных
– Встроенная сетевая карта MOD-bus
– Дополнительные сетевые карты MOD-bus, Lon, Ethernet
Модули
– Часы реального времени
Выход переменного тока для клапанов AKV
– Можно использовать стандартные катушки переменного тока
– Полупроводниковый выход с защитой от Перегрузки
У контроллера есть 3 цифровых входа:
– 2 низковольтные
– 1 высоковольтный (230 Vac).
Возможные функции:
– Индикация статуса контактной группы
– Функция двери
– Пуск оттайки
– Главный выключатель (пуск/стоп)
– Выбор диапазона термостата
– Общая авария
– Уборка
– Принудительное охлаждение
– Координация оттайки (только DI1 и D2)
– Ручное управление ночными шторками
– Принудительное закрытие вентиля (только DI 3)
Протокол MOD–bus
– Встроенная сетевая карта RS 485 MOD-bus
– Гальваническая развязка
Протокол Lon Works
– Дополнительная сетевая карта RS 485 Lon
Протокол IP
– Дополнительная сетевая карта IP
Подключение одного дисплея
– EKA 163B/164B
– Максимальная длина кабеля 15 м
– Встроенная сетевая карта MOD-bus для передачи данных
Подключение двух дисплеев
– EKA 163B/164B (max 15m)
– EKA 163A/164A (max 1000m)
– Необходима дополнительная сетевая карта для передачи данных
Решение по замене
– Замените на AK-CC 550
– Установите карточку связи EKA 176 Danbuss
– Не нужно обновлять AKA 245
– Замените катушки AKV сDC на AC напряжение
– Задайте адрес на AK-CC 550
– Настройка параметров через AKM (не AKA21)
Обзор функций
•Адаптивное поддержание перегрева для оптимального использования испарителя
•Дневной/ночной термостат, работ. по принципу ВКЛ/ВЫКЛ или модулирующий.
•Температура и аварии по датчикам температуры S3 и/или S4
•Датчик температуры S6 с отдельными аварийными пределами
•Сдвиг между диапазонами термостата через цифровой вход
•Пуск оттайки через внутреннее расписание, цифровой вход или сигнал по сети.
•Оттайка: естественная, электрическая или горячим газом
•Окончание оттайки: по времени или температуре
•Адаптивная оттайка, базирующаяся на мониторинге состояния испарителя
•Координированная между контроллерами оттайка.
•Пульсирование вентилятора при отключенном термостате.
•Функция уборки для документирования согласно нормам HACCP
•Управление кантовым обогревом в режиме день/ночь или по точке росы
•Функция двери
•Управление двумя компрессорами
•Управление ночными шторками/освещением витрин.
•Термостат обогрева
- Каталоги
- Технические характеристики
- Эксплуатационные характеристики
- Размеры и подключения
- Объём поставки и аксессуары
Контроллер испарителей с AKV (импульсные ЕРВ) Danfoss AK-CC550 (084B8130)
[contact-form-7 404 “Not Found”]AK-CC550 – Контроллер для управления испарителями
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Данный контроллер применяется для управления торговым холодильным оборудованием и холодильными камерами, оснащенными испарителями с электронным ТРВ.
Функции
- Термостат дневного и ночного режимов с двухпозиционным (ВКЛ/ОТКЛ.) или плавным регулированием (модулирующий термостат).
- Аварийный датчик температуры продуктов S6 с индивидуальными пределами сигнализации.
- Переключение между диапазонами термостата через цифровой вход.
- Адаптивный контроль перегрева.
- Адаптивное оттаивание по обмерзанию испарителя.
- Начало оттаивания по графику, сигналу цифрового входа или по сети передачи данных.
- Естественное оттаивание, оттаивание с помощью электронагревателя или горячего газа.
- Конец оттаивания по времени или температуре.
- Координированное оттаивание нескольких контроллеров (master—slave).
- Включение вентиляторов по сигналам термостата.
- Функция уборки для документального подтверждения выполнения требований НАССР
- Контроль кантового подогрева стекол по дневному/ ночному режиму или по точке росы.
- Аварийная сигнализация двери.
- Управление двумя компрессорами.
- Управление ночными шторками.
- Управление освещением.
- Функция подогрева.
- Заводская настройка, обеспечивающая повышенную точность измерения температуры по сравнению требованиями, приведенными в стандарте EN 441-13 (с датчиком температуры Pt 1000 Ом).
- Встроенная плата передачи данных MODBUS, возможность подключения сетевой карты LonWorks или Ethernet.
Тип |
Функция |
Номер кода |

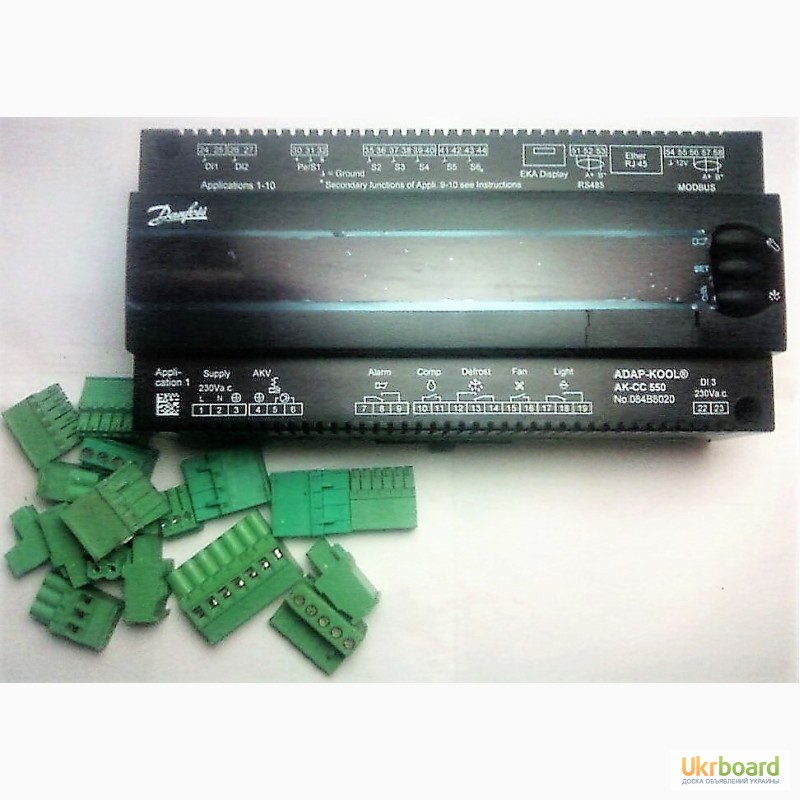

АК-СС 550 |
Контроллер холодильной установки. Датчики подключаются с помощью винтовых клемм |
084B8020 |
Контроллер холодильной установки. Датчики подключаются с помощью штекеров AMP |
084B8021 |
| Danfoss
Оттайка
Последовательность оттайки горячим газом-AK-CC55
Как осуществляется оттайка горячим газом на AK-CC55?
Здесь описана последовательность оттайки горячим газом для контроллера корпуса AK-CC55.
Принцип и последовательность оттаивания горячим газом также используются во многих других типах контроллеров корпуса, таких как AK-CC 200/300/450/550/750. Некоторые контроллеры имеют электромагнитные клапаны вместо клапанов AKV, а некоторые не имеют нагревателей поддона для капель. Кроме того, последовательность такая же.
Выходы на AK-CC55, используемые в последовательности оттайки горячим газом:
- Клапан AKV
- Клапан горячего газа
- Сливной клапан
- Всасывающий клапан
- Вентилятор
Испаритель 1 : Оттайка завершится первой в скоординированной последовательности оттайки
Испаритель 2
d16 – Насос Dwn Del. (Задержка откачки):
Установите время, когда испаритель опорожняется от хладагента перед оттайкой.
d23 — HotGasInjDel (Время задержки перед открытием клапана горячего газа):
Это дает время для закрытия клапана PMLX на линии всасывания (если он используется).
d04 — Макс. время (Максимальная продолжительность оттаивания):
Этот параметр представляет собой время безопасности, останавливающее оттаивание, если оно еще не было остановлено по температуре или посредством скоординированного оттаивания.
o16 — Max HoldTime (Максимальное время ожидания после скоординированной оттайки):
d17 – Drain del (Задержка слива (только для горячего газа)):
Установите время, когда давление в испарителе сбрасывается и сконденсировавшийся хладагент освобождается после разморозки.
d06 – DripOff time (DripOff time):
Время, которое должно пройти с момента закрытия клапана горячего газа до возобновления впрыска (время, когда вода стекает с испарителя). Эта функция обычно не используется вместе с оттайкой горячим газом – задержка слива обычно также позаботится о капании.
d07 – FanStartDel
Время, которое должно пройти от начала впрыска до повторного запуска вентилятора (время, в течение которого капли жидкой воды замерзают на поверхности испарителя).
Вентилятор
Функция ECO в AK-CC55
Дисплей, подключенный к моему контроллеру AK-CC55, показывает «ECO» — что это значит?
Функция ECO — это функция низкоскоростного вентилятора, в которой используются два DO. Этого можно добиться только при использовании Приложения 9, в котором можно определить дополнительный выход «Вентилятор 2» для включения низкой скорости двигателей вентиляторов с электронным управлением. «Вентилятор» запустит вентилятор(ы) на высокой скорости, а «Вентилятор 2» снизит скорость. Когда вентиляторы работают в режиме ECO/Low speed, на дисплее отображается «ECO».
ECO также можно активировать в ночное время, когда функция ECO используется, когда на корпусе закрыты ночные шторы. Однако имейте в виду, что режим ECO невозможен, если активна функция обогрева или разморозки (если контроллер настроен на это).
Конфигурация:
Конфигурация релейного выхода DO2 (например, одинарная катушка, приложение 9): 0=не используется, 1=вентилятор, 2=вентилятор Eco, 3=оттайка, 4=рельсовый обогрев, 5=тревога, 6=свет, 7=ночные шторки, 8=компрессор, 9=компрессор 2, 10=нагрев element
Обратите внимание: Адаптивная оттайка не может использоваться с двухступенчатым управлением вентилятором.
Впрыск
Функция адаптивного управления жидкостью для контроллеров корпуса AK-CC
Что такое ALC и CALM?
«ALC» — это функция контроллера корпуса, которая расшифровывается как «Adaptive Liquid Control». «CALM» означает «Адаптивное управление жидкостью CO2», которое представляет собой решение на уровне всей системы.
Следующие корпусные контроллеры имеют функцию ALC:
AK-CC 550F – 084B8073 – снят с производства
AK-CC 550A – 084B8030 с версией программного обеспечения 2.01, выпущенной в январе 2019 г.
AK-CC 550B — 084B8032 с выпущенной версией программного обеспечения 2.01. в ноябре 2018 г.
AK-CC 750A – 080Z0140 с версией ПО 1.21, выпущенной в октябре 2018 г.
Для получения более подробной информации обратитесь в глобальную службу поддержки.
Как настроить функции ALC и CALM:
CALM – это основная функция управления, которая настраивается в системном менеджере. Уровень жидкости (сигнал ВКЛ/ВЫКЛ) во всасывающем аккумуляторе, статус контроллера блока и рабочий объем насоса для жидкостного эжектора, вычисляемый контроллером блока AK-PC 78xA, определяет, можно ли разрешить контроллерам корпуса работать с ALC или нет ( нормальное управление MSS).
ALC также можно настроить непосредственно в контроллерах корпуса. Вход представляет собой сигнал ВКЛ/ВЫКЛ уровня жидкости от аккумулятора всасывания, подключенного к входу DI1, DI2 или DI3 на контроллере корпуса (значение настройки = 21 (переключение на работу с ALC, когда вход закорочен)).
Следует отметить, что проверка состояния пакета или конверта выбрасывателя при прямом подключении не производится.
Если сигнал ВКЛ/ВЫКЛ подключен к сухим контактам DI1 или DI2, важно, чтобы все контроллеры, получающие сигнал от контакта, были правильно подключены с заземлением и сигналом. Смешивание приведет к сбою функции.
Пример того, как это работает: разъем 25 (DI1) на AK-CC 550A каждую секунду отправляет сигнал короткого тока, чтобы проверить, замкнут или разомкнут контакт DI.
Важно, чтобы ни один из подключенных контроллеров корпуса не был выключен, потому что это приведет к сбою функции. Если необходимо отключить контроллеры, необходимо вспомогательное реле.
Если используется вход высокого напряжения, проводка также должна быть выполнена правильно, чтобы избежать коротких замыканий, но не имеет значения, какой из входов DI подключается к L (линия) или 0 (нейтраль).
Регулирование перегрева:
Существует две параллельных настройки перегрева:
1. Сухое расширение, препятствующее течению жидкости
2. ALC, обеспечивающий поток жидкости. Этот тип управления требует, чтобы контроллер получал сигнал включения/выключения (например) от резервуара на линии всасывания. Датчик уровня в резервуаре регистрирует превышение уровня жидкости. Когда это происходит, контроллер переключается на сухое расширение, а затем обратно на ALC, когда уровень жидкости падает. Функция определяется в настройках o02, o37 или o84. Функция также может быть получена через передачу данных от системного администратора.
Как заменить AK-CC 550 на AK-CC55?
Замена AK-CC 550 на AK-CC55
Узнайте, как заменить AK-CC 550 на AK-CC55. В этом видео Кенн Сондер Йенсен проведет вас через замену AK-CC 550 на AK-CC55. Узнайте, как легко заменить контроллер, что нужно знать при этом и как избежать ошибок.
Замена контроллера
Показывая вам, как заменить AK-CC 550A на AK-CC55, эксперт по продукту Премнат Кангатаран проведет вас через шаги, которые вам необходимо знать, чтобы эффективно заменить контроллер корпуса в интерфейсе серии AK-System Manager 8xxA. Ознакомьтесь с новым интерфейсом System Manager и обеспечьте быструю настройку и запуск нового контроллера корпуса.
Технические данные
Реле DO для емкостных нагрузок – AK-CC55
Можно ли использовать реле DO для вентилятора и освещения с емкостными нагрузками, такими как ЕС-вентиляторы и светодиодное освещение, на AK-CC55? Реле DO
для вентилятора и освещения предназначены для работы с емкостными нагрузками, такими как вентиляторы EC и светодиодное освещение.
DO2 (свет) и DO3 (вентилятор) для AK-CC55 Compact и DO5 (легкий) и DO6 (вентилятор) для AK-CC55 с одной и несколькими катушками имеют размеры в соответствии со стандартом TV-5, где максимальная емкостная или индуктивная нагрузка может достигать 80 А. Эти выходы можно рекомендовать для ЕС-вентиляторов и светодиодного освещения.
Все реле герметизированы для использования с легковоспламеняющимися хладагентами, такими как пропан R290.
Соответствие стандарту EN 60 335-2-89: 2010 Приложение BB.
Для реле DO2, DO3, DO4, DO5 и DO6 действуют следующие данные*: | 115 В / 230 В переменного тока |
Максимальная нагрузка: | г. н.э. 8 (6)A УЛ. 8А рез. 3FLA 18LRA |
Мин. нагрузка: | 1ВА |
Всплеск: | DO2, DO3 для Compact DO5, DO6 для одной/многокатушек TV-5 80A |
*DO2, DO3, DO4, DO5 и DO6 — реле на 16 А, но необходимо соблюдать максимальную нагрузку. DO3 и DO4 для компактных и DO5 и DO6 для одиночной/мультикатушки рекомендуются для вентилятора EC и светодиодного освещения.
Обратите внимание, что максимальная нагрузка 8 А — это непрерывная нагрузка, а пусковая нагрузка – это короткие импульсы.
Спецификации реле могут быть немного запутанными, но в данных нет ошибок.
Реле настроены на максимальный ток 8 А при резистивной/омической нагрузке и 6 А при индуктивной нагрузке (для катушек).
Это максимальная текущая нагрузка, которую нельзя превышать!
Однако физическое реле имеет маркировку 16 А, если для проверки цепи необходимо разомкнуть контроллер. Причина заниженной спецификации в том, что нужен длительный ожидаемый срок службы и определенное количество циклов ВКЛ/ВЫКЛ. Это делается для того, чтобы предоставить продукт высокого качества.
Пользовательский интерфейс
Состояние связи U45 проверяет качество сигнала для MODBUS-AK-CC55
Что такое Комм. Для чего используется измерение состояния U45 в AK-CC55?
Комм. Состояние U45 с диапазоном измерения: 0 – 100 %
Параметр U45 отображает проверку качества сигнала для связи MODBUS.
Качество связи постоянно проверяется, и состояние связи (0–100 %) будет считываться в меню дисплея или на удаленном устройстве мониторинга. Кроме того, состояние связи также можно найти в сервисном меню AK-ST 500. (Статус качества связи считывается в «U45 Comm. Status».)
Статус качества связи будет включать только полученные телеграммы шины и только связь по протоколу MODBUS (не по сети LON).
Если телеграммы не получены, полезный статус качества связи не может быть присвоен (ничего не считывается).
Подсчитано, что значение должно составлять не менее 80 % в хорошей сети — значение ниже этого следует исследовать.
Связь. Статус U45 можно увидеть как на информационном дисплее, так и на экране настроек. Кроме того, его можно найти на дисплее Bluetooth здесь:
Меню параметров -> Разное -> Сеть -> (Переход от настроек к чтению) Состояние связи
Проводка
Отображение длины кабеля для AK-CC55
Какова максимальная длина кабеля между контроллером AK-CC55 и его дисплеем?
Для контроллера AK-CC55 доступно три варианта дисплея:
- Комплект AK-UI55 (версия с клавиатурой)
- AK-UI55 Информация (только дисплей)
- AK-UI55 Bluetooth (версия Bluetooth)
До двух дисплеев можно подключить к контроллеру корпуса AK-CC55 через разъемы RJ12.
Если к контроллеру подключен только один дисплей, максимальная длина кабеля составляет до 100 метров.
Если два дисплея подключены, их общая длина кабеля может составлять до 100 метров от контроллера.
Пример с двумя дисплеями:
Если напр. у одного дисплея длина кабеля составляет 20 метров, а у второго дисплея — 80 метров, общая длина составляет 20 + 80 = 100 метров, что приемлемо.
Контроллер водяного контура AK-CC55
Введение в контроллер водяного контура AK-CC55
В этом видео наш эксперт по продуктам Кенн расскажет о контроллере водяного контура AK-CC55.
084B8024 Danfoss Case/комнатный контроллер (EEV), AK-CC 550
Увеличить изображение мышкой
Danfoss
084B8024 Danfoss Case/комнатный контроллер (EEV), AK-CC 550
Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя Обязательно
Электронная почта Обязательно
Тема отзыва Обязательно
комментариев Обязательно
Сейчас: 681,63€Информация о продукте Вес брутто 0,63 кг Вес нетто 0,53 кг EAN 5702428133623 Вес брутто 0,63 кг Вес нетто 0,53 кг…
Текущий запас:
Количество:Добавление в корзину… Товар добавлен
Запросить предложение
Не стесняйтесь спрашиватьЗапрос цитаты
Запросите коммерческое предложение
Отправьте свой бизнес-запрос, и мы свяжемся с вами в ближайшее время
с предложением
3 покупателя просматривают этот товар
- Описание
- Доставка и возврат
Информация о продукте
Вес брутто | 0,63 кг |
Вес нетто | 0,53 кг |
EAN | 5702428133623 |
Gross Weight | 0,63 кг |
Чистый вес | 0,53 кг | 0,53 кг | 0146EAN | 5702428133623 |
Область применения | Управление охлаждением |
Одобрение | C UR US C-TICK CE EAC LLC CDC TYSK CMIM |
Тип связи | MODBUS Дополнительно LON Дополнительно MODBUS Дополнительно DANBUSS |
Тип контроллера | Корпус/комнатный контроллер (AKV) |
Дисплей – опция | EKA 163A EKA 163B EKA 16 4A |
Дисплей на передней панели | Да |
Оборудование | Винтовые клеммы |
Частота [Гц] | 50/60 Гц |
Функция 90 148 | AKV,S1/Pe, многоцел. 5 Рела |
Количество испарителей макс. | 1 шт. |
Выходное напряжение [В] перем. 0148 Групповая упаковка | |
Потребляемая мощность [ВА] | 5 ВА |
Пресс. Опора преобразователя | РАЦИОМЕТРИЧЕСКАЯ |
Группа продуктов | Испаритель и комнатный регулятор |
Название продукта | Шкаф/комнатный контроллер (EEV) |
Количество в упаковке 900 27 | 10 шт. |
Подключение датчика | Винтовой зажим |
Напряжение питания [В] перем. | 115 В |
Напряжение питания [В] AC | 115 В |
Темп. держатель датчика | PTC 1000 Pt 1000 |
Тип | AK-CC 550 |
Тип выхода клапана | AKV (EEV) |
Область применения | Управление охлаждением |
Одобрение | C UR US C-TICK CE EAC LLC CDC TYSK CMIM |
Тип связи | MODBUS Дополнительный LON Дополнительный MODBUS Дополнительный DANBUSS |
Тип контроллера 900 27 | Шкаф/комнатный контроллер (AKV) |
Дисплей – опция | EKA 163A EKA 163B EKA 164A |
Дисплей на передней панели | Да |
Оборудование 9 0148 | Винтовые клеммы |
Частота [Гц] | 50/60 Гц |
Функция | AKV,S 1/Pe, Мультиприл. 5 Rela |
Количество испарителей макс. | 1 шт. |
Выходное напряжение [В] перем. 0148 Групповая упаковка | |
Потребляемая мощность [ВА] | 5 ВА |
Пресс. Опора преобразователя | РАЦИОМЕТРИЧЕСКАЯ |
Группа продуктов | Испаритель и комнатный регулятор |
Название продукта 9002 7 | Шкаф/комнатный контроллер (EEV) |
Количество в упаковке | 10 шт. |
Подключение датчика | Винтовой зажим |
Напряжение питания [В] перем. | 115 В |
Напряжение питания [В] AC | 115 В |
Темп. держатель датчика | PTC 1000 Pt 1000 |
Тип | AK-CC 550 |
Тип выхода клапана | AKV (EEV) |
Информация о продукте
Вес брутто | 0,63 кг |
Вес нетто | 0,53 кг |
EAN | 5702428133623 |
Gross Weight | 0,63 кг |
Чистый вес | 0,53 кг | 0,53 кг | 0146EAN | 5702428133623 |
Область применения | Управление охлаждением |
Одобрение | C UR US C-TICK CE EAC LLC CDC TYSK CMIM |
Тип связи | MODBUS Дополнительно LON Дополнительно MODBUS Дополнительно DANBUSS |
Тип контроллера | Корпус/комнатный контроллер (AKV) |
Дисплей – опция | EKA 163A EKA 163B EKA 16 4A |
Дисплей на передней панели | Да |
Оборудование | Винтовые клеммы |
Частота [Гц] | 50/60 Гц |
Функция 90 148 | AKV,S1/Pe, многоцел. 5 Рела |
Количество испарителей макс. | 1 шт. |
Выходное напряжение [В] перем. 0148 Групповая упаковка | |
Потребляемая мощность [ВА] | 5 ВА |
Пресс. Опора преобразователя | РАЦИОМЕТРИЧЕСКАЯ |
Группа продуктов | Испаритель и комнатный регулятор |
Название продукта | Шкаф/комнатный контроллер (EEV) |
Количество в упаковке 900 27 | 10 шт. |
Подключение датчика | Винтовой зажим |
Напряжение питания [В] перем. | 115 В |
Напряжение питания [В] AC | 115 В |
Темп. держатель датчика | PTC 1000 Pt 1000 |
Тип | AK-CC 550 |
Тип выхода клапана | AKV (EEV) |
Область применения | Управление охлаждением |
Одобрение | C UR US C-TICK CE EAC LLC CDC TYSK CMIM |
Тип связи | MODBUS Дополнительный LON Дополнительный MODBUS Дополнительный DANBUSS |
Тип контроллера 900 27 | Шкаф/комнатный контроллер (AKV) |
Дисплей – опция | EKA 163A EKA 163B EKA 164A |
Дисплей на передней панели | Да |
Оборудование 9 0148 | Винтовые клеммы |
Частота [Гц] | 50/60 Гц |
Функция | AKV,S 1/Pe, Мультиприл. |
