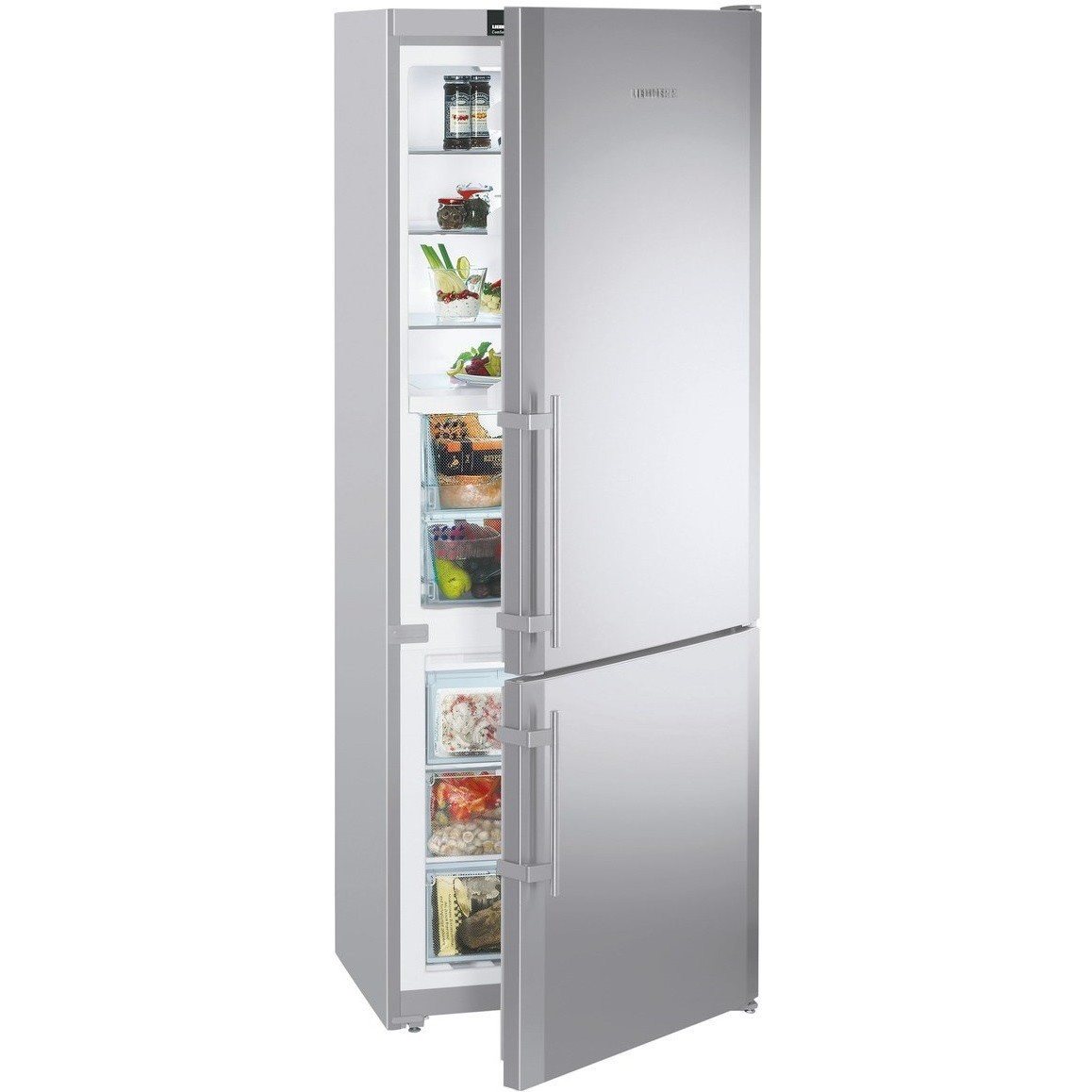

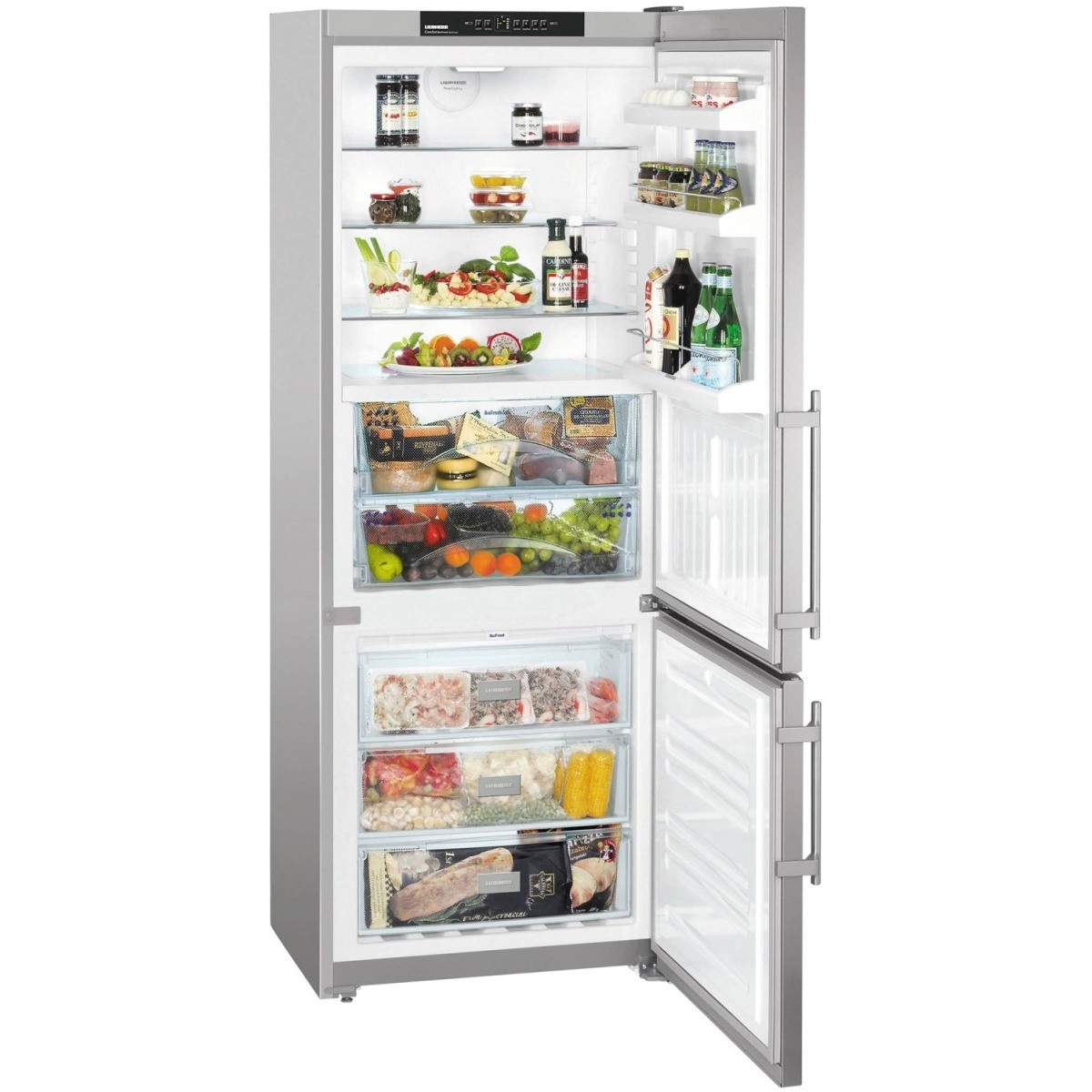

5133 liebherr: Холодильник Liebherr CBNesf 5133 Comfort BioFresh NoFrost в Москве с официальной гарантией по цене 117730 руб., отзывы инструкции и схемы

Инструкции по эксплуатации и установке

Комбинированный холодильник с морозильной камерой и отделением BioFresh

230514

7085660-01
CBN / CBNesf… 3

Краткое описание устройства
Содержание
1
1,1
1,2
1,3
1,4
1,5

Краткое описание устройства …………….. …………………….. .
Описание прибора и оборудования ……………..
Область применения прибора ……………………………………..
Соответствие ………………………………………… …………….
Внешние размеры прибора …………………..
Энергосбережение…………………………………………… …….

2
2
2
3
3
3

2

Общие правила техники безопасности …………………. ………….

3

3
3,1
3,2

Органы управления и дисплеи …………………. …………………
Элементы управления и контроля …………………… …….
Отображение температуры …………………………………. ………

4
4
5

4
4.1
4,2
4,3
4,4
4,5
4,6
4,7

Ввод в эксплуатацию ………………………….. …………
Транспортировка прибора …………. ………………… …..
Установка прибора ………………………………….. ….
Перенастройка дверных петель …………………………..
Установка в кухонный ряд ………………………
Утилизация упаковки ………………. …………………….
Подключение устройства …………………………………..
Включение устройства …………………………………

5
5
5
6
7
8
8
8

5
5,1
5,2
5,3
5,4
5,5

Управление ………………………. ………………………………….
8
Дверная сигнализация ….. ………………………………………….. ……… 8
Авария по температуре …………………………………………… 8
Холодильная камера ………… ……………………….
8
Отделение BioFresh …………….. ………………………. 9
Морозильное отделение . …………….. ……………………….. 11

6
6,1
6,2
6,3

Техническое обслуживание …….. …………………………………………..
Размораживание с помощью NoFrost ……………………………………..
Очистка прибора ………………………………………
Обслуживание клиентов …… ………………………………………..

7

Неисправность ……………………………………….. ………….. 13

8
8,1
8,2

Вывод из эксплуатации ……………………. ……………………. 14
Выключение прибора ………………. ……………….. 14
Вывод прибора из эксплуатации …………………. …. 14

9

Утилизация прибора…………………………….. 14

12
12
12
13

Производитель работает постоянно на доработку
всех типов и моделей. Поэтому, пожалуйста, поймите, что
оставляет за собой право вносить изменения в конструкцию, оборудование и технические изменения
.
Чтобы узнать обо всех преимуществах вашего нового прибора, пожалуйста,
внимательно прочтите информацию, содержащуюся в этой инструкции.
Инструкции относятся к нескольким моделям.Различия могут произойти
. Текст, относящийся только к конкретным приборам, отмечен звездочкой
(*).
Инструкции к действию отмечены значком
Действия отмечены значком.

, результаты

1 Краткое описание прибора
1.1 Описание прибора и оборудования
Примечание
u Поместите продукты внутрь прибора, как показано на схеме.
Это позволяет прибору экономить электроэнергию во время работы.
u Полки, ящики и корзины при поставке расположены таким образом, чтобы обеспечить оптимальную энергоэффективность
.8 ) Секционная стеклянная полка,
перемещаемая
(7) Полка для бутылок *
(8) Держатель для бутылок
(9) Полка для бутылок, перемещаемая

(10) Отсек BioFresh,
DrySafe
(11) Отсек BioFresh,
HydroSafe
(12) ) Заводская табличка
(13) Морозильное отделение
(14) Аккумуляторы холода *
(15) VarioSpace
(16) Информационная система *
(17) Регулируемые ножки, транспортировочные ручки
спереди, транспортировка
колесиков сзади

1 . 2 Область применения
Использование по назначению
Устройство предназначено исключительно для охлаждения пищевых продуктов
в домашних условиях или аналогичных условиях. Этот
включает использование, например,
– на кухне для персонала, в гостиницах с завтраком,

* В зависимости от модели и опций

Общая информация по безопасности
– гостями в загородных коттеджах, отелях, мотелях

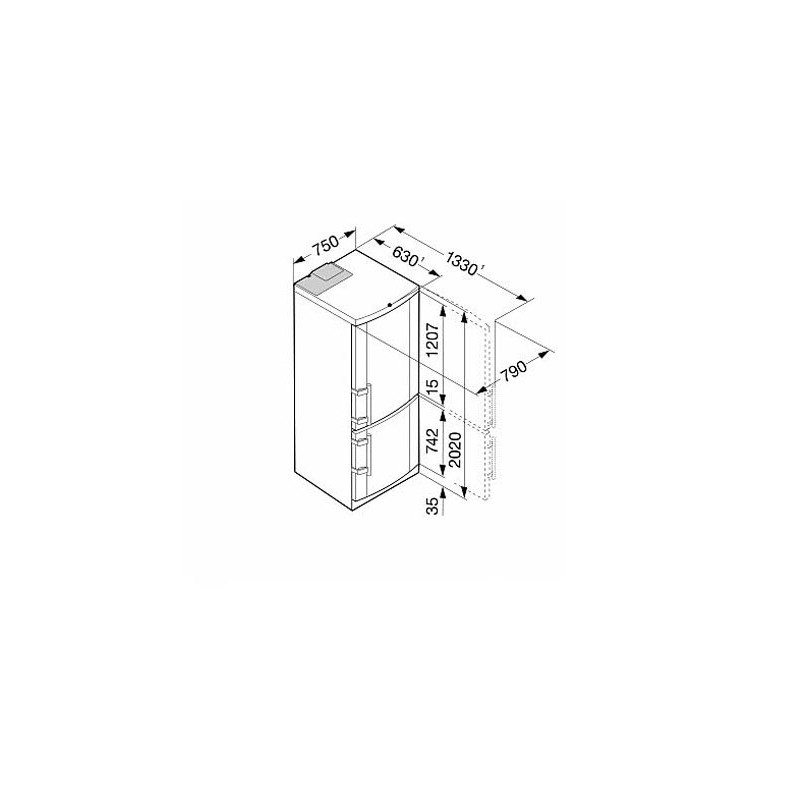

1.4 Внешние размеры прибора –

и другие помещения,
ance
– для общепита и аналогичных услуг в оптовой торговле.
Используйте прибор только в бытовых условиях типа
. Все остальные заявки не принимаются.
Предвидимое неправильное использование
Следующие приложения категорически запрещены
:
– Хранение и охлаждение лекарств, крови
плазмы, лабораторных соединений или аналогичных материалов и продуктов
, подпадающих под действие Директивы по медицинским устройствам
2007/47 / EC
– Использование во взрывоопасных зонах зоны
Неправильное использование прибора может привести к
повреждению или порче хранимых товаров.
Определения климатического класса
Устройство настроено на работу в определенных пределах температуры окружающей среды
в соответствии с его климатическим рейтингом CBN (esf) 37 ..
. Правильный климатический класс для CBN (esf) 39 ..
вашего прибора указан на заводской табличке.
CBNb 39 ..

Рис.2). Указанный
является обязательным, в противном случае снижается эффективность охлаждения
.
1.5 Энергосбережение
Климатический режим
рейтинг

для температуры окружающей среды

– Всегда обеспечивайте хорошую вентиляцию. Не закрывайте вентиляцию

SN

от 10 ° C до 32 ° C

N

от 16 ° C до 32 ° C

– Всегда держите жалюзи вентилятора свободными.
– Не размещайте прибор в местах прямого солнечного света или рядом с

ST

от 16 ° C до 38 ° C

T

от 16 ° C до 43 ° C

1.3 Соответствие
Контур хладагента испытан на герметичность. Устройство
соответствует действующим нормам безопасности и Директивам ЕС
2006/95 / EC, 2004/108 / EC, 2009/125 / EC и 2010/30 / EU.
Отделение BioFresh удовлетворяет требованиям холодильного отделения
согласно EN ISO 15502.
Примечание для испытательных учреждений:
Испытания должны проводиться в соответствии с применимыми стандартами и инструкциями
.
Подготовка и испытания устройств должны выполняться
с учетом планов загрузки производителя и примечаний
в руководстве по эксплуатации.

отверстия или решетка.

плита, обогреватель или аналогичный предмет.

– Потребление энергии зависит от условий установки, например температура окружающей среды (см. 1.2).

– Сведите к минимуму время работы прибора.
– Чем ниже установленная температура, тем больше потребляемая мощность
.

– логично хранить продукты. (см. Краткий обзор устройства).
– Убедитесь, что все продукты хорошо упакованы и накрыты для хранения.
Это предотвратит образование наледи.

– Убирайте продукты по мере необходимости, чтобы они не слишком сильно нагревали
.

– Перед хранением сначала охладите теплые продукты до комнатной температуры.
– Размораживание замороженных продуктов в холодильнике.
– Опорожнить и выключить холодильный агрегат на длительный отпуск
периодов.
Накопленная пыль увеличивает потребление энергии
:
– Один раз в год очищайте от пыли холодильный агрегат
вместе с металлической решеткой теплообменника
на задней стороне прибора.

2 Общая информация по безопасности
Опасность для пользователя:
– Этот прибор могут использовать дети от 8
лет и старше, а также лица с ограниченными физическими, сенсорными или умственными способностями

* В зависимости от модели и опций

3

Контролирует и отображает емкость
или отсутствие опыта и знаний, если они находятся под наблюдением или
проинструктированы по безопасному использованию устройства и
понимают связанные с этим риски.
Не разрешайте детям играть с прибором.
Детям запрещается проводить чистку и техническое обслуживание
без присмотра.
– При отключении прибора от сети
всегда беритесь за вилку. Не тяните за кабель
.
– В случае неисправности вытащите сетевой штекер
или отключите предохранитель.
– Не повредите сетевой шнур. Не используйте устройство
с неисправным сетевым шнуром питания
.
– Любой ремонт или вмешательство в устройство
, а также любую замену сетевого кабеля питания
выполняйте только сервисной службой клиента
или другим специализированным персоналом
, обученным для этой цели.
– Собирайте, подключайте и утилизируйте прибор
только в соответствии с инструкциями.
– Сохраните эти инструкции в надежном месте
и передайте их всем последующим владельцам.
– Специальные лампы (лампы накаливания, светодиоды
, люминесцентные лампы) в приборе
служат для освещения интерьера прибора, а
не подходят для освещения помещения.
Опасность возгорания:
– Хладагент R 600a
экологически чистый, но легковоспламеняющийся. Вытекающий хладагент
может воспламениться.
• Не повреждайте трубы контура хладагента.
• Не допускайте попадания открытого огня или источников огня
внутрь прибора.
• Не используйте в салоне
какие-либо электроприборы (например, пароочистители, обогреватели, устройство для приготовления мороженого
и т. Д.).
• При утечке хладагента: удалите все источники открытого пламени
или источники возгорания из области утечки
. Хорошо проветрите комнату.
Сообщите об этом в сервисную службу.
– Не храните взрывчатые вещества или аэрозоли с использованием горючего топлива
, такого как бутан,
пропан, пентан и т. Д.в приборе. Чтобы
идентифицировать эти аэрозольные баллончики, найдите список содержимого
, напечатанный на баллончике, или символ пламени
. Вытекающие газы могут воспламенить
из-за электрических компонентов.
– Держите зажженные свечи, лампы и другие предметы
с открытым огнем вдали от прибора
, чтобы они не привели к возгоранию прибора.
– Храните алкогольные напитки или
другой упаковки, содержащей алкоголь, в плотно закрытых
емкостях. Вытекающий спирт
может воспламениться электрическими компонентами.
4

Опасность опрокидывания и падения:
– Не используйте неправильно цоколь, ящики, двери и т. Д.
в качестве ступеньки или опоры. Особенно это касается детей.
Опасность пищевого отравления:
– Не употребляйте пищу, хранившуюся
слишком долго.
Опасность обморожения, онемения и боли:
– Избегайте длительного контакта кожи с холодными поверхностями
или охлажденными / замороженными продуктами или примите меры защиты
, например носить перчатки. Не употребляйте ледяной крем
, водяной лед или кубики льда сразу
и не употребляйте их слишком холодными.
Опасность травмы и повреждения:
– Горячий пар может привести к травмам. Не используйте электрическое нагревательное оборудование или оборудование для очистки паром, открытый огонь
или аэрозоли для размораживания.
– Не используйте острые предметы для удаления льда
.
Пожалуйста, обратите внимание на конкретную информацию в
других разделах:
ОПАСНОСТЬ

обозначает ситуацию, связанную с прямой
опасностью, которая, если ее не устранить,
может привести к смерти или тяжелым телесным повреждениям.

ПРЕДУПРЕЖДЕНИЕ

указывает на опасную ситуацию
, которая, если ее не устранить, может привести
к смерти или серьезным телесным повреждениям.

ВНИМАНИЕ!

указывает на опасную ситуацию
, которая, если ее не устранить, может привести к
травмам легкой или средней степени тяжести.

УВЕДОМЛЕНИЕ

указывает на опасную ситуацию
, которая, если ее не устранить, может привести к
материальному ущербу.

Примечание

определяет полезную информацию и советы.

3 Органы управления и дисплеи
3.1 Элементы управления и управления

(1) Кнопка включения / выключения холодильного отделения
(2) Кнопка настройки холодильного отделения
(3) Отображение температуры холодильного отделения

(4) Температура морозильного отделения
дисплей

Рис.3

(5) Кнопка настройки морозильного отделения

(6) Кнопка SuperFrost
(7) Кнопка аварийного сигнала
(8) Кнопка включения / выключения морозильного отделения

* В зависимости от модели и опций

Ввод в эксплуатацию
3.2 Индикация температуры
В нормальном режиме работы отображаются следующие данные:
– заданная температура замораживания
– заданная температура охлаждения
Индикация температуры морозильной камеры мигает:
– установка температуры изменяется
– после включения температура еще не достаточно низкая
– температура поднялась на несколько градусов

4 Ввод в эксплуатацию
4. 1 Транспортировка прибора
ОСТОРОЖНО
Опасность травм и повреждений в результате неправильной транспортировки
!
u Транспортируйте прибор в упакованном состоянии.
u Транспортируйте прибор в вертикальном положении.
u Не транспортируйте прибор без посторонней помощи.

4.2 Установка прибора
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания из-за сырости!
Если детали под напряжением или сетевой шнур станут влажными, это может вызвать короткое замыкание
.
u Устройство предназначено для использования в закрытых помещениях.Не используйте прибор
на открытом воздухе или в местах, где он
подвергается воздействию водяных брызг или сырости.

ПРЕДУПРЕЖДЕНИЕ
Опасность пожара из-за короткого замыкания!
Если сетевой кабель / разъем устройства или другого устройства
касается задней части устройства, сетевой кабель / разъем
могут быть повреждены из-за вибрации устройства, что может привести к короткому замыканию
.
u Поставьте прибор так, чтобы к нему не прикасались разъемы
или основные кабели.
u Не подключайте прибор или другие предметы к розеткам, расположенным
рядом с задней частью прибора.

ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания из-за хладагента!
Хладагент R 600a экологически чистый, но легковоспламеняющийся. Вытекающий хладагент может воспламениться.
u Не повреждайте трубопроводы холодильного контура.

ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания и повреждения!
u Не размещайте приборы, излучающие тепло, например микроволновые печи, тостеры
и т. д. на приборе!

ВНИМАНИЕ
Опасность повреждения из-за конденсата!
u Не устанавливайте прибор непосредственно рядом с другим холодильником / морозильником
.

q В случае повреждения прибора немедленно свяжитесь с поставщиком
перед подключением к сети.

q Пол на участке должен быть ровным и ровным.
q Не устанавливайте прибор в месте, где он подвергается

прямому солнечному излучению, рядом с плитой, обогревателем и т. п.
.
q Всегда ставьте прибор вплотную к стене, используя прилагаемые распорки
(см. Ниже).
q Перемещать прибор можно только в пустом состоянии.
q Не устанавливайте прибор без посторонней помощи.
q Чем больше хладагента R 600a содержится в приборе, тем на
больше требуется комната, в которой стоит прибор, на
бар. В слишком маленьких помещениях при утечке может образоваться легковоспламеняющаяся смесь газа и воздуха
° С. В соответствии со стандартом EN
378 на каждые 11 г хладагента R 600a требуется не менее 1 м3 пространства в комнате для устройства. Количество хладагента
в вашем приборе указано на заводской табличке внутри прибора
.
u Отсоедините соединительный кабель от задней части прибора,
одновременно снимите держатель кабеля, иначе возникнет вибрационный шум!
u Удалите защитную пленку с внешней стороны устройства. *
УВЕДОМЛЕНИЕ
Двери из нержавеющей стали имеют высококачественное покрытие поверхности
, и их нельзя обрабатывать с помощью прилагаемых средств по уходу.
В противном случае это повлияет на покрытие поверхности.
u Протирайте покрытые поверхности дверцы только мягкой чистой тканью
.
u Равномерно нанесите очиститель для нержавеющей стали только на боковые стенки из нержавеющей стали
, протирая зерно. В результате последующая очистка
становится проще.
u Лакированные боковые стенки протирайте только мягкой чистой тканью
.
u Снимите все транспортировочные опоры.
Прокладки, поставляемые с некоторыми приборами, необходимо использовать для
достижения заявленного энергопотребления. Они увеличивают глубину
прибора прибл. 35 мм. Устройство полностью функционально на
, если проставки не используются, но его потребление энергии немного выше на
.
u В случае устройства с закрытыми распорками для стен
установите распорки
на задней стороне прибора
слева и справа вверху.

u Утилизируйте упаковочный материал (см. 4.5).

ПРЕДУПРЕЖДЕНИЕ
Заблокированные вентиляционные отверстия создают опасность возгорания и повреждения!
u Всегда оставляйте вентиляционные отверстия свободными. Всегда следите за тем, чтобы
правильно вентилировал прибор!

* В зависимости от модели и опций

5

Ввод в эксплуатацию
u Выровняйте прибор так, чтобы он
стоял твердо и ровно на
, применив прилагаемый гаечный ключ
к регулируемым по высоте ножкам (A) и используя спиртовой уровень
.
u Затем поддержите дверь: выдвиньте регулируемую ножку
за поворотный шарнир
(B) до упора в пол
, а затем поверните еще на
на 90 °.

Примечание
u Очистите прибор (см. 6.2).

u Извлеките средний опорный палец Fig. 5 (11) из поворотной петли
и нижней двери.
u Снимите пластиковую крышку Fig. 5 (10).
ВНИМАНИЕ
Опасность травмы при опрокидывании двери!
u Крепко держитесь за дверь.
u Осторожно опустите дверь.
u Откройте нижнюю дверцу.
u Отвинтите средний поворотный шарнир (2 шт. Torx® 25). Рис. 5 (13)
u Поднимите дверцу и отложите ее в сторону.

4.3.3 Перестановка средних опорных элементов

Если прибор установлен в очень влажной среде, на внешней стороне прибора может образоваться конденсат
.
u Всегда следите за хорошей вентиляцией на месте установки.

4.3 Перестановка дверных петель
При необходимости вы можете переставить дверные петли.
Убедитесь в наличии следующих инструментов:
q Torx® 25
q Torx® 15
q Отвертка
q Аккумуляторная отвертка, при необходимости
q Второй человек для монтажа, при необходимости

4.3.1 Снятие верхней дверцы
Примечание
u Уберите продукты с полок дверцы перед снятием дверцы
, чтобы продукты не выпадали.

Рис. 5

u Осторожно снимите крышку Fig. 5 (12).
u Поверните средний поворотный шарнир Fig. 5 (13) с шайбой
Fig. 5 (14) на 180 ° и плотно прикрутите его на место со стороны новой петли
(с крутящим моментом 4 Нм).
u Поверните накладку Fig. 5 (12) на 180 ° и снова защелкните ее
со стороны новой ручки.

4.3.4 Перестановка нижних опорных элементов

Рис. 4

u Закройте верхнюю дверцу.
u Снимите крышку Fig. 4 (1) вперед и вверх.
u Снимите крышку Fig. 4 (2).
ВНИМАНИЕ
Опасность травмы при опрокидывании двери!
u Крепко держитесь за дверь.
u Осторожно опустите дверь.
u Отвинтите верхний поворотный шарнир Fig. 4 (3) (2x Torx® 25)
Fig. 4 (4) и снимите его.
u Поднимите верхнюю дверцу и отложите ее в сторону.

4.3.2 Снятие нижней дверцы

Рис. 6

u Извлеките опорный штифт Fig. 6 (22) вместе с шайбой
Fig. 6 (23) и ножкой Fig. 6 (24).
u Снимите стопор Fig. 6 (21).
u Отвинтите Fig. 6 (26) поворотный шарнир Fig. 6 (25).
u Открутите Fig. 6 (29) опорный элемент Fig. 6 (28), переместите
его в отверстие, противоположное расположению поворотного шарнира, и плотно прикрутите его
на место.
u Осторожно снимите крышку со стороны ручки Fig. 6 (27) и
перенесите ее на противоположную сторону.

u Закройте нижнюю дверцу.

6

* В зависимости от модели и опций

Ввод в эксплуатацию
u Плотно прикрутите поворотную петлю Fig. 6 (25) к новой стороне петли
, возможно, используя аккумуляторную отвертку (с
4 Нм).
u Снова вставьте стопор Fig. 6 (21) в другое отверстие.
u Снова вставьте опорный штифт Fig. 6 (22) вместе с шайбой
и опорой. При этом обратите внимание на то, чтобы фиксирующий выступ
был направлен назад

4.3.5 Перестановка ручек
На верхней и нижней дверце:
u Переставьте пружинный зажим
Рис. 7 (31): нажмите на выступ защелки
и снимите пружинный зажим
над ним.
u Задвиньте пружинный зажим
на место со стороны новой петли
до щелчка
на месте.

ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования из-за выпадения двери!
Если опорные части не прикручены достаточно надежно,
дверь может выпасть. Это может привести к тяжелым травмам. Чем больше
, тем дверца может не закрываться, и, следовательно, прибор
может не охладиться должным образом.
u Плотно прикрутите поворотные петли с усилием 4 Нм.
u Проверьте все винты и при необходимости подтяните.

4.4 Установка в кухонный ряд

Рис. 7

Рис. 8

u Выньте стопор Fig. 8 (30) из опорной втулки дверцы и
переместите.
u Отсоедините дверную ручку Fig. 8 (32), стопор Fig. 8 (33) и прижимные пластины Fig. 8 (34) и перенесите на противоположную сторону.
u При установке прижимных пластин на противоположной стороне убедитесь, что
правильно встал на место *

4.3.6 Установка нижней дверцы
u Установите нижнюю дверцу сверху на нижний опорный штифт
Fig. 6 (22) .
u Закройте дверь.
u Установите пластиковую заглушку Fig. 5 (10) обратно на средний поворотный шарнир
Fig. 5 (13).
u Вставьте средний опорный палец Fig. 5 (11) в нижнюю дверцу, на
со стороны новой петли, через среднюю поворотную петлю
Fig. 5 (13).

4.3.7 Установка верхней дверцы
u Установите верхнюю дверцу на средний опорный палец Fig. 5 (11).
u Вставьте верхнюю поворотную петлю Fig. 4 (3) в дверь со стороны новой петли
.
u Плотно прикрутите верхнюю поворотную петлю (с 4 Нм)
(2x Torx® 25) Рис. 4 (4). Возможно, проделайте предварительные отверстия
с помощью петли или аккумуляторной отвертки.
u Установите крышку Fig. 4 (1) и крышку Fig. 4 (2) с противоположной стороны снаружи и защелкните их на месте.

4.3.8 Выравнивание дверок
u При необходимости выровняйте дверцы относительно корпуса устройства на
из двух продолговатых отверстий в нижней поворотной петле
Fig. 6 (25) и средней поворотной петле Fig. 5 (13). Для этого отвинтите
средний винт в нижней поворотной петле
Fig. 6 (25).

* В зависимости от модели и опций

(1) Дополнительный шкаф
(2) Устройство

(3) Кухонный шкаф
(4) Стенка

Рис.9

x Для приборов, поставляемых с распорками для стен, размер
увеличивается на 35 мм (см. 4.2).
Этот прибор можно разместить в кухонном ряду. Чтобы
согласовал прибор Fig. 9 (2) с высотой ряда устройств,
можно установить подходящий дополнительный шкаф Fig. 9 (1) над устройством.
При установке с кухонным шкафом (макс. Глубина 580 мм) прибор
можно разместить непосредственно рядом с кухонным шкафом
Fig. 9 (3). Прибор будет выступать на 34 мм x по бокам и на
мм x 50 мм x в центре прибора по отношению к передней части кухонного шкафа
.

Требования к вентиляции:
– В задней части штабельного шкафа должен быть вентиляционный канал
глубиной не менее 50 мм по всей ширине штабельного шкафа
.
– Вентиляционное пространство под потолком должно быть не менее
300 см2.

Чем больше вентиляционное пространство, тем более энергосберегающим работает прибор
.
Если прибор установлен на петлях у стены
Рис. 9 (4), расстояние между прибором и стеной должно быть не менее
40 мм.Это соответствует выступу ручки
при открытой двери.

7

Control
4.5 Утилизация упаковки
ПРЕДУПРЕЖДЕНИЕ
Опасность удушья упаковочным материалом и пластиковой пленкой!
u Не позволяйте детям играть с упаковочными материалами.
Упаковка изготовлена ​​из перерабатываемых материалов:
– гофрированный картон / картон
– детали из пенополистирола
– полиэтиленовые пакеты и листы
– полипропиленовые ленты
– деревянный каркас с гвоздями с полиэтиленовой панелью *
u Отнесите упаковочный материал в официальный пункт сбора .

4.6 Подключение устройства
ВНИМАНИЕ
Опасность повреждения электронной системы управления!
u Не используйте автономные инверторы (преобразование постоянного тока в переменный / трехфазный
) или энергосберегающие розетки.

ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания и перегрева!
u Не используйте удлинители или розетки с несколькими розетками.
Род тока (переменный ток) и напряжение на месте установки
должны соответствовать данным на заводской табличке
(см. Краткое описание устройства).
Розетка должна быть правильно заземлена и снабжена предохранителем. Ток срабатывания предохранителя
должен составлять от 10 до 16 А.
Розетка должна быть легко доступной, чтобы прибор
можно было быстро отключить от источника питания в аварийной ситуации. Он
должен находиться за пределами задней части прибора.
u Проверьте электрическое соединение.
u Вставьте вилку в розетку.

4.7 Включение прибора
Примечание
u Для включения всего прибора необходимо только
включить морозильное отделение.При этом автоматически включается и холодильная камера.
Включите прибор примерно за 2 часа до загрузки первых
продуктов для замораживания.

w Индикация температуры светится. Холодильная камера
и морозильная камера включены.

5 Control
5.1 Сигнализация двери
Если дверь открыта дольше 60 секунд, раздастся звуковой сигнал
.
Звуковой сигнал автоматически выключается, когда
дверь закрывается.

5.1.1 Отключение дверной сигнализации
Звуковой сигнал можно отключить, когда дверь открыта. Функция отключения звука
активна, пока дверь
остается открытой.
u Нажмите кнопку аварийной сигнализации Fig. 3 (7).
w Сигнализация двери отключена.

5.2 Аварийный сигнал температуры
Звуковой аварийный сигнал подается, если температура в морозильной камере
недостаточно низкая.
Одновременно мигает тревожная кнопка.
Причиной слишком высокой температуры может быть:
– теплые свежие продукты были помещены внутрь
– слишком много теплого окружающего воздуха поступило при перестановке и удалении продуктов

– отключение электроэнергии на некоторое время
– прибор неисправен
звуковой сигнал автоматически отключается, кнопка сигнала тревоги
Рис.3 (7) гаснет, и индикатор температуры перестает мигать
, когда температура снова становится достаточно низкой.
Если состояние тревоги сохраняется: (см. Неисправность).
Примечание
Еда может испортиться, если температура будет недостаточно низкой.
u Проверьте качество продуктов. Не употребляйте испорченную пищу.

5.2.1 Отключение сигнала тревоги по температуре
Звуковой сигнал тревоги можно отключить. Когда температура снова станет достаточно низкой, 90–140 ° С, функция аварийного сигнала снова активируется.
u Нажмите кнопку аварийной сигнализации Рис.3 (7).
w Звуковой сигнал отключен.

4.7.1 Включение морозильного отделения

5.3 Холодильное отделение

u Нажмите кнопку включения / выключения морозильного отделения Fig. 3 (8).
w Прибор включен. На индикаторе температуры холодильного отделения
отображается заданная температура. Индикация температуры морозильного отделения
и кнопка аварийного сигнала
мигают, пока температура не станет достаточно низкой.
w Если на дисплее горят все светодиоды, активирован демонстрационный режим.
Обратитесь в сервисную службу.

В результате естественной циркуляции воздуха в холодильной камере
возникают зоны с разной температурой. Самый холодный – непосредственно над пластиной, отделяющей зону BioFresh от зоны
, и у задней стенки
. Наиболее тепло в верхней передней части купе и
в дверце.

5.3.1 Охлаждение пищевых продуктов

4.7.2 Включение холодильной камеры

Примечание
При недостаточной вентиляции увеличивается потребление энергии, а эффективность охлаждения снижается.
u Всегда оставляйте воздушные щели вентилятора свободными.

Примечание
u При включении холодильной камеры автоматически включается и морозильная камера
.
u Нажмите кнопку включения / выключения холодильного отделения Fig. 3 (1).
w Внутреннее освещение горит при открытой двери.

8

u Положите масло и консервы в верхнюю часть и в дверцу
(см. «Краткое описание устройства»).
u Используйте для упаковки перерабатываемые пластиковые, металлические, алюминиевые и стеклянные контейнеры
и пищевую пленку.

* В зависимости от модели и опций

Control
u Используйте переднюю часть пола холодильного отделения
только для кратковременного размещения охлажденных продуктов, например при перестановке и сортировке. Однако не оставляйте там охлажденные продукты
, иначе они могут оттолкнуться или опрокинуться на
, когда дверца закрыта.
u Не храните продукты слишком близко друг к другу, чтобы обеспечить хорошую циркуляцию воздуха
.
u Для предотвращения опрокидывания бутылок: переместите держатель для бутылок
.

5.3.4 Использование секционной полки

5.3.2 Установка температуры
Температура зависит от следующих факторов:
– частота открывания дверцы
– температура в помещении на месте установки прибора

– тип , температура и количество замороженных продуктов
Рекомендуемая настройка температуры: 5 ° C
Температуру можно изменять непрерывно. Как только будет достигнута установка 3 ° C
, она снова начнется с 9 ° C.
u Для доступа к регулировке температуры: нажмите кнопку настройки холодильного отделения
Рис.3 (2) один раз.
w На индикаторе температуры мигает светодиод текущей температуры.
u Нажмите кнопку настройки холодильного отделения Fig. 3 (2)
необходимое количество раз, пока на светодиодном дисплее не загорится требуемая температура
.
Примечание
u Длительное нажатие кнопки настройки устанавливает чуть более холодное значение
в небольшом диапазоне температур (например: от 5 ° C,
до 6 ° C). Затем на индикаторе температуры загорается светодиод следующего более низкого диапазона температур
.

Рис. 11

u Стеклянная пластина (1) с ограничителями для вытягивания должна располагаться спереди таким образом, чтобы
упоры (3) были обращены вниз.

5.3.5 Дверные полки
Перемещение полки для хранения
u Снимите полку в соответствии с рисунком
.

Демонтаж дверных полок

5.3.3 Полки
Перемещение или снятие полок
Полки имеют ограничители, предотвращающие их непреднамеренное выдвижение.

u Дверные полки можно разобрать для очистки.

5.3.6 Снятие держателя для бутылок
u Снимите держатель для бутылок согласно
, как показано на рисунке.

Рис. 10

u Слегка приподнимите полку и немного потяните вперед.
u Отрегулируйте высоту полки. Для этого проденьте вырезы
вдоль опор.
u Чтобы полностью снять полку, поместите ее под наклоном и вытяните
вперед.
u Установите полки на нужную высоту. Упоры
должны быть направлены вниз и лежать за передними полками.
Демонтаж полок
u Полки можно разобрать для очистки.

5.4 Отсек BioFresh
Отсек BioFresh позволяет хранить некоторые виды свежих продуктов до
до трех раз дольше, чем в обычных холодильниках, без ущерба для качества.
Для пищевых продуктов с указанным сроком годности всегда применяется дата, указанная на упаковке
.

5.4.1 HydroSafe
HydroSafe во влажном состоянии подходит для хранения
неупакованных салатов, овощей и фруктов с высокой присущей влажностью. Когда ящик хорошо заполнен, устанавливается влажный климат с влажностью до
90%. Влажность в отделении
зависит от влажности хранимых продуктов и от частоты открывания
. Вы можете сами установить влажность.

* В зависимости от модели и опций

9

Control
5.4.2 DrySafe

Стандартные значения времени хранения при высокой влажности

DrySafe подходит для хранения сухих или завернутых продуктов (например.г.
молочные продукты, мясо, рыба, колбасы). Здесь установлен относительно сухой климат хранилища
.

Спаржа

до

18

дней

Шпинат

до

13

дней

5.4.3 Хранение продуктов

Савойская капуста

до

до

13

дня

Яблоки

до

80

дней

Груши

до

55

дней

Сроки

до

180

дней

Клубника

до

7

дней

Инжир

до

7

000

000

000

000

000

000

000 дней

Малина

до

3

дней

Примечание
u Овощи, чувствительные к холоду, такие как c огурцы, баклажаны, полузрелые помидоры, кабачки и все тропические фрукты
, чувствительные к холоду, не подходят для отделения BioFresh.
u Для предотвращения порчи продуктов из-за переноса микробов: храните
неупакованных продуктов животного и растительного происхождения отдельно друг от друга в ящиках. Это также относится к различным сортам мяса
.
Если продукты необходимо хранить вместе из-за недостатка места:
u заверните продукты.

5.4.4 Срок хранения
Стандартные значения времени хранения при низкой влажности

Фрукты

Смородина

до

7

дней

Масло

до

90

дней

Черешня

Черешня

до

14

дней

Твердый сыр

до

110

дней

Киви

до

80

дней

дней

до

до

Персики

до

13

дней

Колбаса, мясное ассорти

до

9

дней

Сливы

до

20

000

000

000

000

000

000

000

000

000

000

000

000

000 6

дней

Клюква

до

60

дней

Свинина

до

7

Ревень

до

13

дня

Говядина

до

7

дней

Крыжовник

до

13

000

000 дней

000 7

дней

Виноград

до

29

дней

Примечание
u Обратите внимание, что продукты, богатые белками, портятся быстрее, т. е.е.
моллюсков и ракообразных портятся быстрее, чем рыба, рыба
быстрее, чем мясо.
Стандартные значения времени хранения при повышенной влажности
Овощи, салат
Артишоки

до

14

дней

Сельдерей

до

28

дней

Цветная капуста

до

до дней

Брокколи

до

13

дней

Цикорий

до

27

дней

Салат ягненка

до

000

000

000

000

000 14

дней

Кале

до

14

дней

Морковь

до

80

дней

Чеснок

до

160 дней

55

дня

Салат

до

13

дней

Травы

13

дней

Лук-порей

до

29

дней

Грибы

до

7

дней

Редис

до

дней Брюссельская капуста

до

20

дней

10

5. 4.5 Регулировка температуры в отделении
BioFresh
Температура регулируется автоматически. При температуре в холодильном отделении
± 5 ° C температура в отделении
BioFresh составляет от 0 ° C до 3 ° C.
Вы можете настроить температуру немного ниже или ниже. Температура
регулируется от 1 (самая низкая температура) до 9
(самая высокая температура). По умолчанию установлено значение 5. При значениях от 1 до 4 температура
может упасть ниже 0 ° C, и поэтому продукты
могут немного замерзнуть.
Температура может изменяться непрерывно. Как только будет достигнуто значение
9, выбор начнется снова с начала. Комбинация светодиодов
, соответствующая значению, загорается на индикаторе температуры
.

Рис. 12

u Чтобы активировать режим настройки: Нажмите кнопку SuperFrost
Fig. 3 (6) как минимум на 5 секунд.
w Кнопка SuperFrost Fig. 3 (6) мигает. На индикаторе температуры светится светодиодный индикатор
установленного значения.
u Нажмите кнопку настройки морозильного отделения Fig.3 (5) необходимое количество раз
до тех пор, пока не загорится диаграмма светодиода с требуемым значением
.
u Для подтверждения: нажмите кнопку SuperFrost Fig. 3 (6).

* В зависимости от модели и опций

Control
w Температура снова отображается на дисплее температуры
.
u Для выхода из режима настройки: нажмите кнопку включения / выключения морозильного отделения
Fig. 3 (8).
-oru Подождите 5 минут.

5.4.6 Установка влажности в HydroSafe
u
u

Низкая влажность: переместите регулятор на
влево.
Высокая влажность: переместите регулятор вправо.

ВНИМАНИЕ
Опасность травмирования осколками стекла!
Бутылки и банки с напитками могут лопнуть при замораживании
. Особенно это касается газированных напитков.
u Не замораживайте бутылки и банки с напитками!
Для того, чтобы пища быстро заморозилась до сердцевины, не превышайте
следующих количеств в упаковке:
– Фрукты, овощи до 1 кг
– Мясо до 2,5 кг
u Упаковка продуктов порциями в пакеты для заморозки , многоразовые пластиковые,
металлических или алюминиевых контейнеров.

5.5.2 Размораживание продуктов

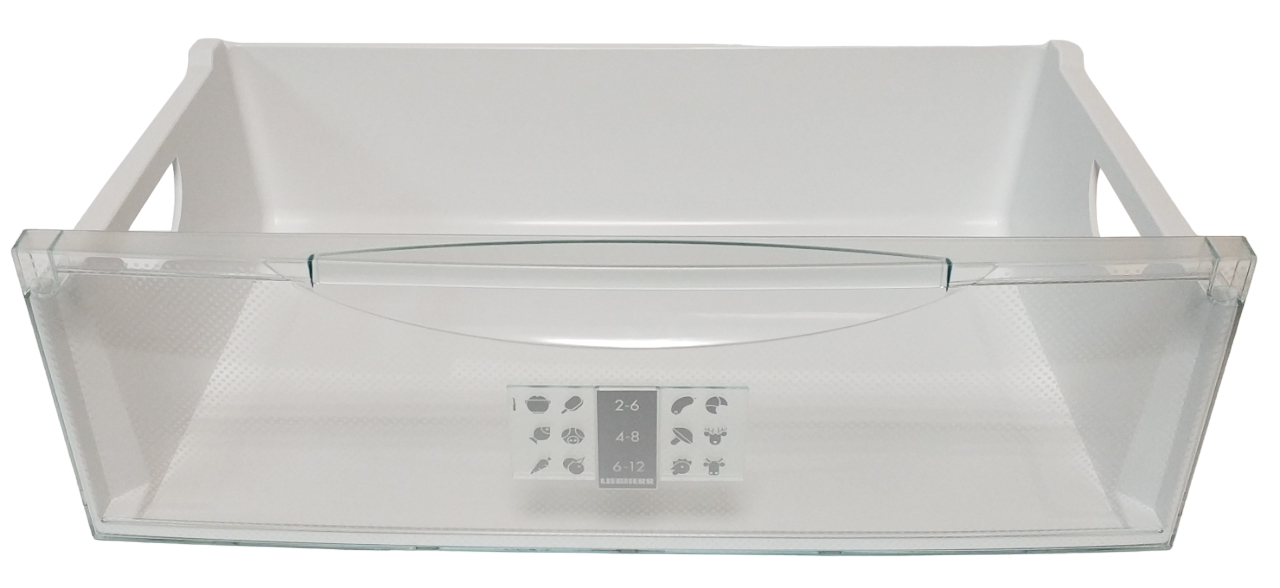

5.4.7 Ящики

u

Рис. 13
u Вытяните ящик, поднимите его сзади и потяните вперед, чтобы вынуть
.
u Снова вдавите направляющие!

Рис. 14

u Вытяните направляющие.
u Прикрепите ящик к направляющим и надавите на него, пока он не зафиксируется.
слышно сзади.

5.4.8 Пластина контроля влажности

в холодильном отделении
в микроволновой печи
в обычной или вентиляторной печи
при комнатной температуре
Размороженные продукты следует повторно замораживать только в исключительных случаях
.

5.5.3 Установка температуры
Рекомендуемая установка температуры: -18 ° C
Температуру можно изменять непрерывно. Как только будет достигнута установка
–32 ° C, она снова начнется с –15 ° C.
u Для доступа к регулировке температуры: нажмите кнопку настройки морозильного отделения
Fig. 3 (5) один раз.
w На индикаторе температуры морозильного отделения мигает светодиод текущей температуры.
u Нажмите кнопку настройки морозильного отделения Fig. 3 (5) столько раз, сколько нужно
, пока на светодиодном дисплее не загорится требуемая температура
.
Примечание
u Длительное нажатие кнопки настройки устанавливает чуть более холодное значение
в небольшом диапазоне температур (например, между
-15 ° C и -18 ° C). Затем на индикаторе температуры загорается светодиод следующего диапазона более низкой температуры
.

5.5.4 SuperFrost

Рис. 15

u Чтобы снять пластину контроля влажности: Сняв выдвижные ящики
, осторожно потяните пластину вперед и опустите ее, чтобы снять
.
u Чтобы вставить пластину контроля влажности: Вставьте молдинги крышки пластины в задний держатель Рис.15 (1) снизу и защелкните их в держателе Fig. 15 (2) спереди.

5.5 Морозильная камера
В морозильной камере можно хранить замороженные продукты, делать кубики льда и замораживать свежие продукты
.

5.5.1 Замораживание продуктов
Паспортная табличка указывает максимальное количество свежих продуктов
, которое вы можете заморозить в течение 24 часов (см. Краткое описание устройства)
в разделе «Мощность замораживания … кг / 24 часа».
Максимальная загрузка замороженных продуктов для ящиков составляет 25 кг каждый
и для полок по 35 кг.

* В зависимости от модели и опций

С помощью этой функции вы можете быстро заморозить свежие продукты
до их ядра. Прибор работает с максимальной холодопроизводительностью
. В результате шум холодильной установки
может быть временно громче.
Максимальное количество свежих продуктов, которое можно заморозить за 24 часа
часов, указано на заводской табличке в разделе «Мощность замораживания … кг /
24 часа». Эта сумма варьируется в зависимости от модели и рейтинга климата
.
Вы должны активировать SuperFrost заблаговременно, в зависимости от
, сколько свежих продуктов нужно заморозить: примерно за 6 часов до помещения
продуктов внутрь в случае небольших количеств и примерно за 24
часов заранее в случае максимального количества продукты должны быть заморожены на
.
Заверните продукт и разложите как можно дальше. Не допускайте замораживания продуктов
до соприкосновения с продуктами, которые уже заморожены на
, чтобы предотвратить последующее размораживание.
Вам не нужно активировать SuperFrost в следующих случаях:
– при помещении замороженных продуктов в морозильную камеру
– при замораживании прим. 2 кг свежих продуктов в день
Замораживание с помощью SuperFrost
u Кратковременно нажмите кнопку SuperFrost Fig. 3 (6).
w Кнопка SuperFrost светится.
Вт Температура морозильной камеры падает, прибор работает с максимальной холодопроизводительностью
Вт.
В случае небольшого количества замораживаемых продуктов:
u подождать ок. 6 ч.

11

Техническое обслуживание
u Поместите завернутые продукты в верхние ящики.
В случае максимального количества замораживаемых продуктов (см. Заводскую табличку
):
u подождите около 24 часов.
u Снимите верхние ящики и поместите продукты прямо на верхние полки
.
w SuperFrost автоматически отключается примерно через 65 часов.
w Кнопка SuperFrost гаснет, когда замораживание достигает
.
u Поместите продукты в ящики и снова задвиньте их обратно в
.
Вт Прибор продолжает работать в энергосберегающем,
нормальном режиме.

5.5.9 Аккумуляторы холода *

5.5.5 Выдвижные ящики

6 Техническое обслуживание

Примечание
При недостаточной вентиляции потребление энергии увеличивается, а эффективность охлаждения снижается.
Для приборов с NoFrost:
u Оставьте нижний ящик в приборе!
u Всегда оставляйте воздушные щели вентилятора свободными на задней стенке!

u Для хранения замороженных продуктов непосредственно на полках: потяните ящик
вперед и поднимите его.

5.5.6 Полки
u Для снятия полки: поднимите переднюю часть
и вытяните.
u Чтобы установить полку на место: просто нажмите на
до упора.

5.5.7 VarioSpace
Помимо возможности снимать ящики
, вы также можете снимать полки
, освобождая место для больших
единиц замороженных продуктов. Птица, мясо,
крупных кусков дичи и
хлебобулочных изделий можно заморозить на
цельных кусков и приготовить.
u Максимальная загрузка замороженных продуктов
для ящиков 25 кг каждый и
для полок по 35 кг.

5.5.8 Информационная система *

Рис.16

(1) Готовые блюда, лед
(4) Колбасы, хлеб
сливки
(2) Свинина, рыба
(5) Дичь, грибы
(3) ) Фрукты, овощи
(6) Птица, говядина / телятина
Цифры указывают срок хранения в месяцах для нескольких
видов замороженных продуктов в каждом конкретном случае. Указанные сроки хранения составляют
ориентировочных времен.

12

Аккумуляторы холода предотвращают слишком быстрое повышение температуры
в случае отключения электроэнергии.
Использование аккумуляторов холода *
u Поместите аккумуляторы холода в верхнее морозильное отделение, чтобы сэкономить место.
u Поместите аккумуляторы для замороженных продуктов
на замороженные продукты
в верхней передней части морозильного отделения
.

6.1 Размораживание с помощью NoFrost
Система NoFrost автоматически размораживает прибор.
Холодильная камера:
Оттаявшая вода испаряется за счет тепла компрессора.
u Регулярно очищайте сливное отверстие, чтобы вода могла стекать на
(см. 6.2).
Морозильная камера:
Влага конденсируется на испарителе, периодически
размораживается и испаряется.
u Прибор не нужно размораживать вручную.

6.2 Очистка прибора
ПРЕДУПРЕЖДЕНИЕ
Опасность травм и повреждений горячим паром!
Горячий пар может вызвать ожоги и повредить поверхности.
u Запрещается использовать пароочистители!
УВЕДОМЛЕНИЕ
Неправильная очистка может привести к повреждению прибора!
u Не используйте чистящие средства в концентрированном виде.
u Не используйте чистящие или абразивные губки или металлическую мочалку.
u Не используйте агрессивные, абразивные, чистящие средства на основе песка, хлорида
, химических веществ или кислот.
u Не используйте химические растворители.
u Не повреждайте и не снимайте заводскую табличку на внутренней стороне устройства
. Это важно для обслуживания клиентов.
u Не тяните, не сгибайте и не повреждайте кабели или другие компоненты.
u Не допускайте попадания очищающей воды в дренажный канал, вентиляционную решетку
или электрические детали.
u Используйте мягкие чистящие салфетки и универсальное чистящее средство с нейтральным pH
.
u Используйте средства для чистки и ухода, подходящие для контакта
с пищевыми продуктами внутри прибора.
u Опорожните прибор.
u Вытащите вилку из розетки.
u Очистите пластмассовые наружные и внутренние поверхности теплой водой
и небольшим количеством жидкости для мытья посуды.
Не наносите чистящее средство для нержавеющей стали на стеклянные или пластиковые поверхности
, чтобы не поцарапать их. Более темные области в начале
и довольно интенсивный цвет поверхности из нержавеющей стали
являются нормальным явлением. *

* В зависимости от модели и опций

Неисправность
УВЕДОМЛЕНИЕ
Двери из нержавеющей стали имеют высококачественное покрытие поверхности
и не должны обрабатываться соответствующими средствами по уходу.
В противном случае это повлияет на покрытие поверхности.
u Протирайте покрытые поверхности дверцы только мягкой чистой тканью
. В случае сильных загрязнений используйте немного воды или нейтрального чистящего средства
. По желанию можно использовать салфетку из микрофибры.
u Если боковые стенки из нержавеющей стали загрязнены, очистите их с помощью имеющегося в продаже средства для чистки нержавеющей стали
.
Затем равномерно нанесите прилагаемое средство для ухода за нержавеющей сталью
, делая мазки в направлении волокон.
u Лакированные боковые стенки протирайте только мягкой чистой тканью
. В случае сильных загрязнений используйте немного воды или нейтрального чистящего средства
. По желанию можно использовать салфетку из микрофибры
.
u Очистите сливное отверстие: удалите отложения
с помощью узкого инструмента, например.г. ватная палочка
.

w Блюда дольше остаются прохладными.
u Вытащите вилку из розетки (не за соединительный кабель)
или выключите предохранитель.

7 Неисправность
Ваш прибор спроектирован и изготовлен для длительного срока службы
и надежной работы. Если, тем не менее, неисправность
возникает во время работы, проверьте, не связана ли она с ошибкой обработки
. В этом случае вам придется оплатить
понесенных расходов даже в течение гарантийного срока.Вы можете самостоятельно устранить следующие неисправности
:
Устройство не работает.
→ Прибор не включается.
u Включите прибор.
→ Вилка кабеля питания неправильно вставлена ​​в розетку.
u Проверить вилку питания.
→ Не исправен предохранитель розетки.
u Проверить предохранитель.
Компрессор работает долго.

→ Компрессор переключается на низкую скорость, когда требуется небольшая температура

. Хотя в результате увеличивается время работы, экономится 90–140 энергии.
u Это нормальное явление для энергосберегающих моделей.
→ SuperFrost активирован.
u Компрессор работает дольше, чтобы быстро охладить продукты
. Это нормально.
Светодиод на нижней задней части устройства (на компрессоре
) регулярно мигает каждые 15 секунд *.
→ Преобразователь оснащен диагностическим светодиодом.
u Перепрошивка нормальная.

u Большинство деталей можно разобрать для очистки: см. Соответствующую главу
.
u Вымойте оборудование вручную теплой водой
и небольшим количеством жидкости для мытья посуды.
u Для очистки телескопических направляющих используйте только влажную ткань. Консистентная смазка
в направляющих предназначена для смазки и не подлежит удалению.
После очистки:
u Вытрите насухо прибор и оборудование.
u Подключите прибор и снова включите его.
u Включите SuperFrost (см. 5.5.4).
Когда температура достаточно низкая:
u Положите продукты обратно внутрь.

Чрезмерный шум.
→ Из-за различных ступеней скорости компрессоры с регулируемой скоростью *
могут издавать разные шумы при работе.
u Звук нормальный.

6.3 Сервисная служба

→ Этот шум исходит от хладагента, протекающего в холодильнике –

Сначала проверьте, можете ли вы устранить неисправность самостоятельно, обратившись к списку (см. Неисправность). Если это не так, пожалуйста,
обратитесь в службу поддержки клиентов, адрес которой указан в прилагаемом списке обслуживания клиентов
.

u Звук нормальный.

ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования из-за ненадлежащего выполнения ремонтных работ!
u Любой ремонт и действия, не указанные в явной форме, с устройством
и сетевым кабелем должны выполняться только персоналом сервисной службы
. (см. Техническое обслуживание)
u Считайте обозначение прибора

Рис. 17 (1), сервисный
№ Рис. 17 (2) и заводской номер
Рис. 17 (3)
с заводской таблички
, расположенной внутри
прибор с левой стороны.

Схема действия.

Тихий щелкающий звук.
→ Шум возникает всякий раз, когда холодильная установка
(двигатель) автоматически включается или выключается.
u Звук нормальный.
Гул. Когда включается холодильный агрегат
(двигатель), он ненадолго становится громче.
→ Охлаждение увеличивается автоматически, когда активирована функция SuperFrost, свежие продукты только что помещены в прибор
или дверца была оставлена ​​открытой на некоторое время.
u Звук нормальный.
→ Слишком высокая температура окружающей среды.
u Решение: (см. 1.2)
Низкий гул.

→ Звук возникает из-за шума воздушного потока вентилятора.
u Звук нормальный.

Рис. 17

u Сообщите в сервисную службу, указав неисправность, обозначение прибора
Рис. 17 (1), сервисный № Рис. 17 (2) и заводской №
Рис. 17 (3).
w Это поможет нам предоставить вам более быстрое и точное обслуживание.
u Держите прибор закрытым до прибытия сервисной службы
.

* В зависимости от модели и опций

Клокочущий и булькающий шум.

Вибрационный шум.
→ Прибор не прикреплен к земле. Таким образом, работа холодильного агрегата
вызывает вибрацию предметов и смежной мебели
.
u Отрегулируйте прибор с помощью регулируемых по высоте ножек.
u Раздвинуть бутылки и контейнеры.
Кнопка SuperFrost мигает вместе с индикатором температуры.
→ Имеется неисправность.
u Обратитесь в сервисную службу (см. Техническое обслуживание).

13

Вывод из эксплуатации
Все светодиоды горят на индикаторе температуры холодильного отделения
.
→ Демо-режим активирован.
u Обратитесь в сервисную службу (см. Техническое обслуживание).
Внешние поверхности прибора теплые *.
→ Тепло холодильного контура используется для предотвращения образования конденсата
.
u Это нормально.
Температура недостаточно низкая.
→ Дверца устройства закрыта неправильно.
u Закройте дверцу прибора.
→ Недостаточная вентиляция.
u Прозрачные вентиляционные решетки.
→ Слишком высокая температура окружающей среды.
u Решение: (см. 1.2).
→ Прибор открывали слишком часто или слишком долго.
u Подождите, чтобы убедиться, что прибор сам достигнет требуемой температуры
.В противном случае обратитесь в службу послепродажного обслуживания
(см. Техническое обслуживание).
→ Слишком много свежих продуктов было загружено без SuperFrost.
u Решение: (см. 5.5.4)
→ Прибор находится слишком близко к источнику тепла (плита, обогреватель
и т. Д.).
u Измените положение прибора или источника тепла.
Внутреннее освещение не горит.
→ Прибор не включается.
u Включите прибор.
→ Дверь была открыта более 15 мин.
u Внутреннее освещение автоматически выключается, если дверь
открыта в течение примерно 15 минут.
→ Неисправна светодиодная подсветка или повреждена крышка:

ПРЕДУПРЕЖДЕНИЕ
Опасность поражения электрическим током!
Токоведущие части находятся под крышкой.
u Поручите замене или ремонту светодиодного внутреннего освещения только специалистам службы поддержки
или специализированному персоналу, обученному для целей
.

8.1.2 Выключение холодильного отделения
u Нажмите кнопку ON / OFF холодильного отделения Fig. 3 (1)
минимум на 3 секунды.
w Внутреннее освещение выключено.
Вт Индикация температуры холодильной камеры составляет
темн.
Примечание
u Если необходимо выключить только холодильную камеру, например,
во время праздников, всегда обращайте внимание: индикатор температуры морозильной камеры
должен светиться.

8.2 Вывод из эксплуатации
u Опорожните прибор.
u Вытащите вилку из розетки.
u Очистите прибор (см. 6.2).
u Оставьте дверцу открытой во избежание появления запаха.

9 Утилизация прибора
Прибор содержит некоторые повторно используемые материалы
, и их следует утилизировать надлежащим образом, а не просто
вместе с несортированным бытовым мусором.Приборы, которые больше не нужны,
должны утилизироваться профессиональным и подходящим способом
в соответствии с
с действующими местными постановлениями и законами.
При утилизации устройства убедитесь, что холодильный контур
не поврежден, чтобы предотвратить неконтролируемую утечку хладагента
, который он содержит (данные на заводской табличке) и масла.
u Выключите прибор.
u Вытащите заглушку.
u Разрежьте соединительный кабель.

ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования светодиодной лампой!
Интенсивность света светодиодной подсветки соответствует классу 1 / 1M лазера
.
Если крышка неисправна:
u Не смотрите на источник света через оптические линзы от
в непосредственной близости. Это может привести к травме глаз.

8 Вывод из эксплуатации
8.1 Выключение прибора
Примечание
u Для включения всего прибора необходимо только
выключить морозильное отделение. При этом автоматически отключается и холодильная камера.

8.1.1 Выключение морозильного отделения
u Нажмите кнопку ВКЛ / ВЫКЛ морозильного отделения Рис.3 (8) на
не менее 3 секунд.
w Индикаторы температуры темные. Весь прибор на
выключен.

14

* В зависимости от модели и опций

Утилизация устройства

* В зависимости от модели и опций

15

Liebherr Hausgeräte Ochsenhausen GmbH * * 7916-79 * Strasse 884 Оксенхаузен * Германия * www.liebherr.com
