Индезит NBA 20FNFS, Индезит, NBA, 20, FNFS, ремонт, устройство, характеристики, ремонтная мастерская, дефекты, поломки

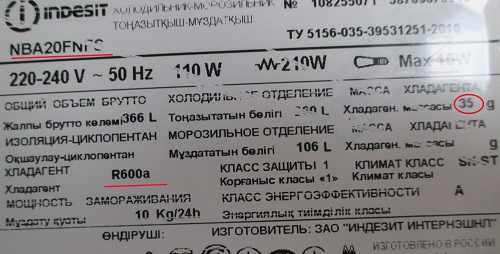

Габариты (ВхШхГ) 200х60х67 см , общий объем 366 л, объем холодильной камеры 260 л, объем морозильной камеры 106 л, тип холодильника двухкамерный, расположение мороз.камеры нижнее, климатический класс SN-ST, количество камер 2, количество дверей 2, класс энергопотребления A, энергопотребление в год 383 кВт, количество компрессоров 1, компрессор HTK12 AA, хладагент R600а норма заправки 35 грамм, уровень шума 43 дБ, система разморозки Fulll No Frost, мощность замораживания 10 кг/сут, суперзаморозка, автономноe cохрaнeниe холодa 13 ч, тип управления механический, масса 76,5 кг, тепловое реле тэна ТТ1-72 10/250, таймер ТИМ-01. страна производитель Россия В состав холодильного агрегата входит: компрессор, конденсатор, испаритель, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно отнести вынесенный, не запененный конденсатор, отсутствие запененных участков трубопровода низкого давления, что исключает дефекты – утечки в запененной части, трудоемкие и сложные при диагностике и ремонте. К минусам – алюминиевый испаритель, при возникновении утечек в испарителе его придется менять в сборе. Наиболее вероятное возникновение утечек на участке трубопровода – контур подогрева двери морозильной камеры, труба жесткая неотоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температура на этом участке трубопровода достигает 90 С.Холодильник отключается терморегулятором прямого метода регулирования температуры (измерение температуры воздуха) капилляр терморегулятора расположен в морозильном отделении. Влага, содержащаяся в морозильной камере, холодильном отделении, вымерзает на испарителе. Для сохранения эффективности охлаждения воздуха из-за низкой теплопроводности слоя инея, необходимо время от времени производить оттайку испарителя. Оттайка начинается по команде таймера системы «No Frost» ТИМ-01, и происходит под действием тепла, вырабатываемого тэном, установленным на испарителе. В состав системы входит таймер, испаритель, вентилятор, тэн оттайки, термоплавкий предохранитель и система слива талой воды. При включении холодильника в сеть, контакты терморегулятора замкнуты, через терморегулятор подается напряжение на компрессор, вентилятор обдува испарителя, вентилятор запитан параллельно с компрессором и работает пока работает компрессор, не отключаясь при открытии двери. При наборе температуры – 10 С на термореле, закрепленном на испарителе, таймер отключает вентилятор и компрессор (контакты «2» – «3» таймера) и подает напряжение на тэн испарителя контакты «3»-«4». При наборе температуры +10 С на термореле, таймер размыкает контакты на тэн, и замыкает контакты «2»-«3» компрессора, холодильник переходит в режим «охлаждение». Следующая оттайка происходит через 8 часов непрерывной работы компрессора (время остановки не учитывается). При выключении холодильника из сети, последующее включение будет начинаться с оттайки испарителя. При наборе заданной температуры размыкаются контакты терморегулятора, отключается компрессор, вентилятор. Капилляр терморегулятора заведен в морозильную камеру, закреплен под потолком морозильной камеры. Вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена над компрессором холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.
Не морозит

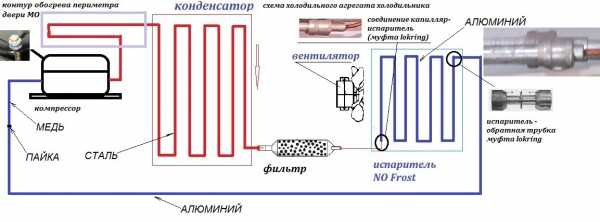

1 утечка фреона из контура холодильного агрегата – признаки.
– повышенная температура в холодильном отделении
– повышенная температура в морозильном отделении
– холодильный прибор работает не отключаясь
– при осмотре испарителя No Frost видно наледь на участке испарителя сразу после стыка капилляр – испаритель, где происходит кипение остатков фреона, остальная часть испарителя чистая, без инея, обледенений
2 засорение капиллярного трубопровода холодильного агрегата– повышенная температура в холодильном отделении
– повышенная температура в морозильном отделении
– холодильный прибор работает не отключаясь
– при осмотре испарителя No Frost видно наледь на участке испарителя сразу после стыка капилляр – испаритель, где происходит кипение части прошедшего через капилляр фреона, остальная часть испарителя чистая, без инея, обледенений
– горячее первое колено конденсатора, последующие – комнатная температура
– при выключении холодильника из сети в течение первых 30 секунд наблюдается резкое понижение температуры фильтра-осушителя холодильного агрегата – фреон возвращается из капилляра и кипит в фильтре
– при надломе технологической трубки компрессора, через нее выходит малая часть фреона,
при полном засорении капилляра давление в трубке будет ниже атмосферного, произойдет всасывание воздуха в компрессор
– при срезе капилляра после фильтра-осушителя, весь фреон под давлением выйдет из фильтра
– при измерении давления всасывания на заправочной трубке динамика роста давления при отключении холодильника – давление растет медленно, при полном перекрытии сечения капилляра давление не растет, если давление плавно растет до некоторого уровня, а затем скачком увеличивается – наличие влаги в системе, замерзающей на выходе капилляра в испаритель.
– повышенная температура в холодильном отделении
– повышенная температура в морозильном отделении
– холодильный прибор работает не отключаясь
– при осмотре испарителя «No Frost» видно наледь на участке испарителя сразу после стыка капилляр – испаритель, где происходит кипение части прошедшего через капилляр фреона, остальная часть испарителя чистая, без инея, обледенений
– горячее первое колено конденсатора, последующие – комнатная температура
– при надломе технологической трубки компрессора, через нее выходит малая часть фреона,
при полном засорении фильтра давление в трубке будет ниже атмосферного, произойдет всасывание воздуха в компрессор
– при срезе капилляра после фильтра осушителя, малый выход фреона из фильтра, при полном засорении фильтра выхода нет, при срезе фильтра, выход фреона под давлением из конденсатора

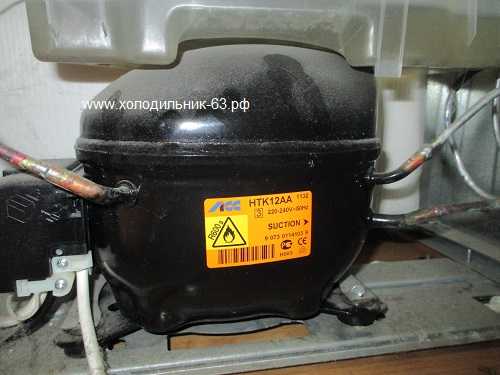

4 потеря производительности мотор – компрессора– повышенная температура в холодильном отделении
– повышенная температура в морозильном отделении
– холодильный прибор работает не отключаясь
– компрессор включается, сопротивление обмоток соответствуют номиналу. В результате дефекта клапанной группы компрессор не создает рабочего давления, холодильник не набирает температуры, работает, не отключаясь. Часто данный дефект сопровождается посторонними металлическими шумами при работе компрессора. Для подтверждения дефекта необходимо срезать заправочную трубку компрессора, срезать фильтр от конденсатора, подключить манометрический коллектор к конденсатору, включить компрессор, проверить создаваемое давление по воздуху. (30 атм)
При диагностике компрессора необходимо учитывать надежность данного узла холодильника. Как правило, вышеперечисленные отказы компрессора, возникают из за того, что компрессор перестает отключаться и необходимо установить причину (автоматика, утечки фреона и т.д.)
5 Дефект теплового реле испарителя, в результате чего не подается напряжение на тэн , испаритель полностью затягивает наледью в течении 2, 3 дней после возникновения дефекта, повышается температура в морозильном отделении, холодильник перестает отключаться, затягивает инеем канал подачи холодного в воздуха в холодильное отделение, температура в холодильном отделении повышается до комнатной.– повышенная температура в холодильном отделении
– повышенная температура в морозильном отделении
7 Утечка фреона из сильфона терморегулятора
При этом давление в сильфоне падает, размыкаются контакты «3» – «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена, после отключения долго не включается, до повышения температуры в морозильном отделении до температуры помещения, при дефекте на терморегуляторе холодильного отделения, управляющего заслонкой, повысится температура в холодильном отделении.
8 Обрыв цепи тэна оттайки испарителя. Испаритель полностью затягивает наледью в течении 2, 3 дней после возникновения дефекта, снижается холодопроизводительность холодильного агрегата, повышается температура в морозильном отделении, холодильном отделении, терморегулятор перестает отключать компрессор холодильник перестает отключаться. После разморозки холодильника (не менее 8 часов), холодильник будет набирать температуру и отключаться до последующего обмерзания испарителя.
9 Дефект вентилятора обдува испарителя (клин электродвигателя, дефект электрической части, повреждение лопастей крыльчатки). Падает холодопроизводительность агрегата, повышается температура в морозильном отделении. Нет подачи холодного воздуха по каналу в холодильное отделение от испарителя, установленного в морозильном отделении, холодильник работает не отключаясь. В холодильном отделении комнатная температура. При работе холодильника не слышно шума работы вентилятора.

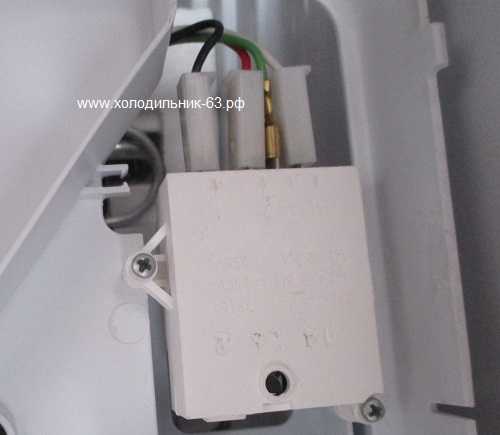

10 Дефект таймера. Холодильник перестает входить в оттайку. Обмерзает испаритель, снижается холодопроизводительность холодильного агрегата. Повышается температура и терморегулятор перестает отключатькомпрессор. После разморозки холодильника (не менее 8 часов), холодильник будет набирать температуру и отключаться до последующего обмерзания испарителя.
11 Дефект таймера. Холодильник не выходит из оттайки. При включении холодильника в сеть и наборе температуры –10 С на термореле, закрепленном на испарителе (через 10-15 минут работы компрессора), таймер отключает вентилятор и компрессор. Последующего включения не происходит. При выключении холодильника из сети и последующем включении, подается напряжение на компрессор до набора температуры -10 С, затем компрессор снова отключится.
12. Завышена доза заправки хладона в холодильном агрегате. Не обмерзает испаритель, слабо нагревается компрессор, потребляемая мощность электродвигателя понижена – перезарядить холодильный агрегат хладагентом до нормы. Корректировку дозы производить при установившемся режиме, т.е. после обкатки холодильного агрегата не менее 1 ч. Если линия всасывания покрыта инеем до мотор-компрессора, компрессор холодный, работает слишком тихо , то произошла перезаправка холодильника. Хладагент выпускают до заданного давления. Дозу заправки контролируют по степени обмерзания линии всасывания, она должна обмерзать не более чем на 10 см от выхода трубки из корпуса холодильника.
www.xn—63-mdduaoecugb2g2e.xn--p1ai
Indesit NBA 20 FNF Инструкция по эксплуатации онлайн [1/12]
24
NВA 20 FNF
19508923000
1
NBA 20 FNF
This appliance complies with the following
Community Directives:
– 73/23/EEC of 19.02.73 (Low Voltage) and
subsequent amendments;
– 89/336/EEC of 03.05.89 (Electromagnetic
Compatibility) and subsequent amendments;
– 2002/96/EC (WEEE).
Производитель оставляет за собой право без предупреждения
вносить изменения в конструкцию и комплектацию, не ухудшающие
эффективность работы прибора:
– некоторые параметры, приведенные в этой инструкции, являются
ориентировочными;
– производитель не несет ответственности за незначительные отклоне-
ния от указанных величин.
ндруш аспапты конструкциясы мен комплектациясына оны
жмыс стеу тимдлгн тмендетпейтн згерстерд ескертусза
енгзу ы-ына ие:
– бл нсаулыта келтрлген кейбр параметрлер бадарлы пара-
метрлер болып табылады;
– ндруш крсетлген шамалардан шамалы ауытулар орын аланы
шн жауапкершлк жктемейд.
КОМБИНИРОВАННЫЙ ХОЛОДИЛЬНИК
С МОРОЗИЛЬНОЙ КАМЕРОЙ
Содержание
Безопасность – хорошая привычка, 2
Общие правила безопасности
Утилизация
Установка и включение, 3
Вентиляция
Не располагайте вблизи источников тепла
Выравнивание
Подключение к электросети
Описание изделия, 4
Общий вид
Панель управления
Использование холодильного отделения, 5
Использование морозильного отделения, 6
Рекомендации по экономии
электроэнергии, 7
Неисправности и методы их устранения, 7
Обслуживание и уход, 8
Размораживание
Размораживание холодильного отделения
Размораживание морозильного отделения
Обслуживание и уход
Замена лампы освещения
Техническое обслуживание, 9
Contents
Safety – a good habit to get into, 10
Installation and setting up, 11
Positioning and connection
Description of the appliance, 4
Overall view
Control panel
Using the refrigerator to its full potential, 12
Using the freezer to its full potential, 13
Energy saving tips, 14
Troubleshooting, 14
Maintenance and care, 15
Defrosting the appliance
Cleaning the appliance
Replacing the light bulb
Assistance, 9
Operating
Instructions
REFRIGERATOR/FREEZER
COMBINATION
М
Мазмны
аупсздк – жасы дет, 2
Жалпы аупсздк ережелер
Утильдеу
Орнату жне ске осу, 3
Вентиляция
Жылу кздерне жаын орналастырмаыз
Тегстеу
Электр желсне осу
Бйымны сипаттамасы, 4
Жалпы крнс
Басару панел
Тоазытыш блмшен пайдалану, 5
Мздатыш блмшен пайдалану, 6
немдеу жнндег сыныстар, 7
Ааулар жне оларды жою тслдер, 7
ызмет крсету жне ктм жасау, 8
Мзын ерту
Тоазытыш блмшен ерту
Мзатыш блмшен ерту
ызмет крсету жне ктм жасау
Жары лампасын ауыстыру
Техникалы ызмет крсету, 10
Пайдалану жнндег
нсаулы
АЗАША
KZ
CIS
РУССКИЙ ENGLISH
GB
mcgrp.ru
Макгруп McGrp.Ru |
- Контакты
- Форум
- Разделы
- Новости
- Статьи
- Истории брендов
- Вопросы и ответы
- Опросы
- Реклама на сайте
- Система рейтингов
- Рейтинг пользователей
- Стать экспертом
- Сотрудничество
- Заказать мануал
- Добавить инструкцию
- Поиск
- Вход
- Регистрация
- Главная
- Страница не найдена
- Реклама на сайте
- Контакты
- © 2015 McGrp.Ru
mcgrp.ru
Indesit NBA 20 FNF Инструкция по эксплуатации онлайн [4/12]
THERMOSTAT KNOB
This knob allows you to adjust the freezer
temperature to different position:
– warmest;
– coldest;
S – Super Mode.
We recommend, however, a medium position.
РУКОЯТКА ТЕРМОРЕГУЛЯТОРА
Рукоятка используется для регулирования темпе-
ратуры в морозильной камере.
Рукоятка терморегулятора поворотом по часовой
стрелке до характерного щелчка включает режим
«SUPER» (светящийся индикатор желтого цвета).
– минимальное охлаждение;
– максимальное охлаждение;
S – режим «SUPER».
CIS
4
Описание изделия

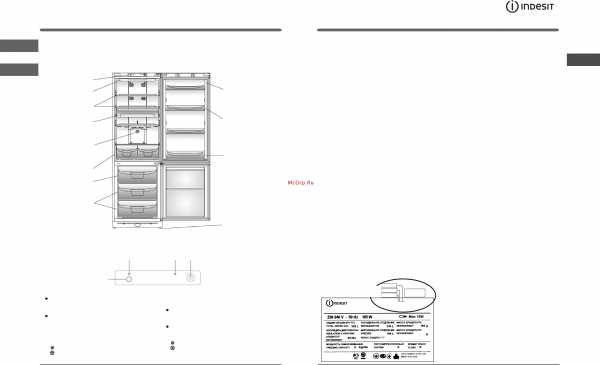

Общий вид
ЯЩ
БАЛКОНЧИК
СЪЕМНЫЙ БАЛКОНЧИК
для ПРОДУКТОВ *
с ПОДСТАВКОЙ для ЯИЦ
БАЛКОНЧИК
для БУТЫЛОК
Панель управления
* Детали, которые могут варьироваться по количеству и/или по расположению
РЕГУЛИРУЕМЫЕ ОПОРЫ
РУКОЯТКА
ТЕРМОРЕГУЛЯТОРА
ИНДИКАТОРНАЯ ЛАМПА ИНДИКАТОРНАЯ ЛАМПА
РЕЖИМА «SUPER»
СЕКЦИЯ «СВЕЖЕСТЬ»
NBA 20 FNF
21
Overall view
Description of the appliance
STORAGE compartment
ОТДЕЛЕНИЕ для ХРАНЕНИЯ
ADJUSTABLE FEETS
SHELF
Removable multipurpose
SHELVES * with EGG TRAY
BOTTLE SHELF
FRESH BOX
ПАНЕЛЬ УПРАВЛЕНИЯ
CONTROL PANEL
ПЛАФОН ОСВЕЩЕНИЯ
LAMP BOX
ПОЛКА *
SHELVES *

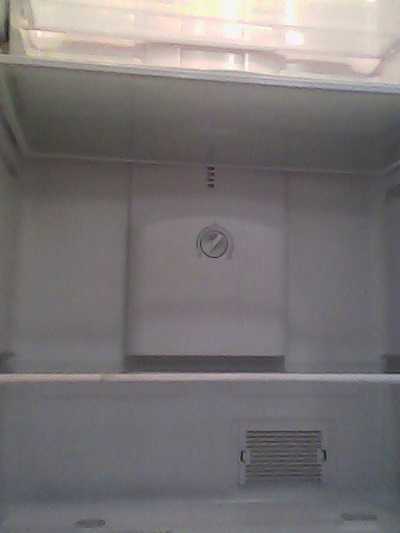

РУЧКА ТЕРМОРЕГУЛЯТОРА
ХОЛОДИЛЬНОЙ КАМЕРЫ
TEMPERATURE CONTROL KNOB
in REF.COMPARTMENT
ИК для
ФРУКТОВ иОВОЩЕЙ
FRUIT and VEGETABLE BIN
FREEZER and STORAGE compartment
with ICE TRAY
ОТДЕЛЕНИЕ
для ЗАМОРАЖИВАНИЯ
и ХРАНЕНИЯ c ФОРМОЙ для ЛЬДА
* Varies by number and/or position
ИНДИКАТОРНАЯ ЛАМПА
Светящийся индикатор зеленого цвета показыва-
ет, что электросхема прибора включена.
INDICATOR LIGHT
When this green indicator light is on, it indicates that
the appliance is connected to the electricity network.
Control panel
THERMOSTAT
KNOB
INDICATOR LIGHT
FEED SWITCH
INDICATOR LIGHT
«SUPER MOD»
ВЫКЛЮЧАТЕЛЬ СЕТЕВОЙ
GB
K
Z
лектр н немдеу жнндег
ныстар.
Тоазытышты дрыс орналастырыыз
,
, «Орнату» («Вентиляция»)
па-раграфтарыны .
Температураны дрыс орнатыыз
.
электр
,
.
,
.
Арты толтырмаыз
.
,
.
Есктер жабы болсын
, ,
.
Тыыздап жабыыз
,
.
Ысты таамдарды салмаыз
.
,
.
Тоазытышты жмысы анааттандырмаан
немесе ааулар туындаан жадайда, техикт
шаырмас брын осы блмд оып алыыз. Кп
жадайда, проблемаларды зз де шеше аласыз.
ÕÎËÎÄÈËÜÍÈÊ-ÌÎÐÎÇÈËÜÍÈÊ ¹ 007140626*58392040001
Ãîä Year
ÌÎÄÅËÜ ÒÓ 5156-034-39531251-2006 Wt-SNG
×èñëî Date
Ìåñÿö Month
14 èþëÿ 2010 ã.
14 July 2010
Ñåðèéíûé íîìåð õîëîäèëüíèêà, íà òàáëè÷êå
âíóòðè ïðèáîðà, ñîäåðæèò äàòó åãî âûïóñêà –
ïîñëåäíÿÿ öèôðà ãîäà, ìåñÿö, ÷èñëî.
Тоазытыш жмыс стемейд
ексерз:
– электр ;
– чка жан;
– ;
– ;
.
То азыт ыш б л мшелер ндег
температура те жоары
ексерз:
–
, щтарды
;
–
;
–
;
–
.
оазытыш блмндег
таамдар шектен тыс салындайды
ексерз:
–
;
-
.
Компрессор нем жмыс степ трады
ексерз:
–
;
–
;
–
.
Тоазытыш жмыс степ транда атты
шулайды
ексерз:
– ;
–
(мысалы, жи).
,
,
. , .
Тоазытышты блмнде су жиналады
ексерз:
– .
.
, INDESIT маркасыны
вторландырыл
вис орталы .
*
*
mcgrp.ru
