Замена термостата

Замена термостата

Открываем дверцу на верхней камере холодильной установки. Далее:

1.  Выкручиваем болтики, расположенные под верхней крышкой. При помощи плоской отвертки отжимаем защелки, закрепляющие верхнюю часть крышки.
2. Приподнимаем крышку вверх и вынимаем. За ней можно увидеть терморегулятор с гайкой. Ее необходимо ослабить, открутив для этого два болтика с двух сторон панели.
3. Откручиваем гайку на регуляторе температуры. Отодвигаем крышку от холодильной установки. Внутри можно найти зацепку, закрепляющую провод. Ее необходимо отжать.
4. Вынимаем термостат вместе с проводами. Отсоединяем провода от элемента. Вытаскиваем трубочку колбы фреона, уходящую в корпус холодильника. Берем новый термостат и присоединяем к нему провода.
5. Установка осуществляется в обратном порядке.

В случае, когда регулятор температуры расположен на внутренней стороне холодильной камеры, то замена осуществляется еще легче. Стоит лишь открутить корпус защиты, отключить проводку термостата и произвести замену неисправной детали.

Итоги

Как видим, замена термостата холодильника своими руками – достаточно несложно занятие. Основное – правильный выбор новой детали и соблюдение последовательности операций. Чтобы впоследствии было несложно собирать холодильник, можете снять всю работу на видеокамеру. Это поможет не ошибиться при сборке и ваш холодильник опять заработает.

expertfrost.ru

Терморегуляторы для холодильников Атлант (Минск)

В современных охлаждающих приборах используется термостат. Имеется особый терморегулятор для холодильника Атлант, и если он выйдет из строя, свойства камеры изменятся – либо она перестанет охлаждать, либо начнет замораживать до снега. Поэтому стоит вовремя приобрести новый терморегулятор для холодильника Атлант, цена на него в нашем каталоге должна вас порадовать.

Особенности работы термостата

В состав этого устройства входят:

• Датчик температуры;
• Защитный корпус;
• Электронная плата управления.

Реже, но бывает, что термостат для холодильника Атлант работает на механическом реле. Это не повод расстраиваться: и механика сегодня в продаже. А если термостат для холодильника Атлант купить от официального производителя, это гарантирует вам долгий срок его службы и безотказное поведение. Главное, прибор будет вовремя включаться и отключаться.

В чем разница: если термостат для холодильника Атлант купить в электронном виде, он будет определять оптимальную температуру воздуха. А если в механическом, будет отстраиваться по температуре испарителя. Так или иначе, в случае поломки настоятельно рекомендуем купить терморегулятор на холодильник Атлант, чтобы не выстраивать постоянно температуру вручную. Да и не получится это: современная техника вся рассчитана на работу от терморегуляторов, для холодильников Минск это тоже актуально.

Надежный термостат на холодильник Атлант или Минск

Это такой, который проработает минимум 5-7 лет и не подведет в нужный момент. К счастью, запчасть эта легко заменяется на новую. И если встает вопрос, где купить терморегулятор для холодильника Атлант, решить его можем мы. В нашем каталоге представлены устройства с хладагентами, которые будут добросовестно измерять и поддерживать температуру внутри камеры. Учтите, что терморегулятор для холодильника Минск купить недостаточно, нужно еще его установить. Вызовите мастера заранее, и пусть даже он поможет вам определить модель детали.

Если вы и сами представитель ремонтной мастерской и знаете, как проверить термостат от холодильника Атлант, разомкнуть контакты электроцепи и запустить процесс охлаждения, жмем вам руку. Нам остается только предложить на Атлант терморегулятор по супер низкой цене. Вся продукция оптом и в розницу оснащается гарантией от официального производителя из Беларуси.

www.atlantminsk.ru

Замена терморегулятора в холодильнике своими руками

Терморегулятор – одна из запчастей холодильника, довольно часто ломающаяся и приводящая холодильник в нерабочее состояние. Терморегулятор может быть расположен как внутри холодильной камеры, так и вне камер – под крышей.

В современных холодильниках большинства моделей, работающих на фреоне R600A термореле вынесено за пределы камер из соображений безопасности. Так же под крышей холодильника термореле устанавливают в холодильниках с нижней МК и в двухкомпрессорных холодильниках.

Как заменить терморегулятор, установленный вверху холодильника Атлант, Индезит и др. со скрытым в корпусе испарителем ХК, например моделей МХМ-162, МХМ-1809, МХМ-1704 и т.п.

Очень просто – разобрав пол холодильника. Процесс разборки верха холодильника такой же, как и при перенавеске двери холодильника .

Как добраться до терморегулятора

Снятие терморегулятора начинаем с разборки крыши холодильника. Вначале снимается маска (2 шурупа крепления видны при открытой двери холодильной камеры). Далее отвинчиваем 4 винта крепления монтажной панели и снимаем с нее термореле, открутив гайку на оси и разъединив контакты. Откручиваем 2 винта верхней петли и снимаем дверь холодильной камеры. Далее 2 шурупа в крышке сзади холодильника – и приподнимая крышку, извлекаем трубку терморегулятора из корпуса холодильника (вход загерметизирован липучкой). Расправив под крышей пару витков трубки, полностью достаем терморегулятор.

Установка нового – в обратной последовательности, трубку вставляем до упора и герметизируем.

Заменить терморегулятор в холодильнике можно и без снятия двери, но при этом рискуем поломать крышу.

Порядок замены терморегулятора в холодильнике Атлант ХМ-4014:

1. Снять накладку петли верхней, отвернуть 2 болта и снять петлю верхнюю.

2. Снять дверь холодильной камеры.

3. Снять заглушку (в крыше) и отвернуть 1 винт (с внутренним шестигранником) крепления крыши.

4. Отвернуть 2 самореза крепления крыши (сзади) и снять крышу.

5. Снять ручку терморегулятора, отвернуть 2 самореза крепления кронштейна термореле и вынуть его.

6. Сборка производится в обратном порядке.

Замена датчика-реле температуры, расположенного внутри холодильника

Замена терморегулятора в двухкамерных холодильниках с верхним расположением морозильной камеры (как правило в холодильниках такой конструкции реле располагается внутри холодильного отделения) происходит аналогично замене в однокамерных агрегатах .

Терморегулятор в них установлен по той же схеме, только трубка сильфона терморегулятора крепится не к испарителю МК, а к испарителю холодильной камеры (к пластине на задней стенке холодильника либо непосредственно к задней стенке в случае скрытого испарителя). С поломкой терморегулятора возможно проведение ремонта холодильников на дому, без доставки в сервисный центр.

Внимание! Описанные процессы замены терморегулятора в холодильниках представлены в ознакомительных целях и не является руководством к действию!

Все работы по ремонту холодильника необходимо доверять специалистам!

holod.myinfo.by

Советы по замене терморегулятора в холодильниках Атлант

Наука и технологии

Терморегулятор — простой, но очень важный рабочий механизм холодильника, от которого зависит температурный режим внутри камеры.

Как проверить термостат в холодильнике

Если он работает нормально, внутри поддерживается заданная температура. Определить, что в холодильнике Атлант возникла проблема с термостатом, можно по следующим признакам:

• компрессор не выключается — работает на износ без остановки;
• холодильная камера не морозит — агрегат работает, но внутри камеры тепло;
• температура внутри камеры поднялась, а ручка термостата установлена на максимум (кроме поломки этого узла, аналогичные симптомы при утечке фреона).

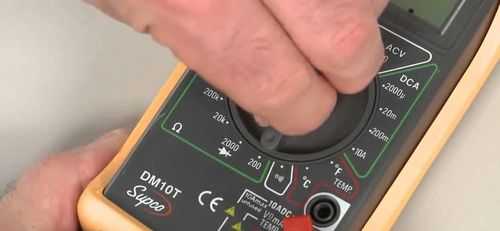

Нередко поломку видно невооруженным глазом — ручка залипает в одном положении. Если возникают сомнения в работоспособности этого узла, его отсоединяют и проверяют с помощью мультиметра.

Принцип работы термостата

Это рабочая деталь холодильника, которая выполняет функцию прерывателя в цепи запуска компрессора. При понижении температуры до заданной терморегулятор размыкает электрическую цепь, и компрессор выключается.

По принципу действия деталь относится к приборам манометрического типа, которым измеряют давление манометрического наполнителя, оно меняется от изменения температуры. При повышении температуры в испарителе повышается давление газа, поэтому сильфон давит на пластины, замыкающее контакты — и включает компрессор, при понижении происходит обратный процесс.

Где располагается термостат

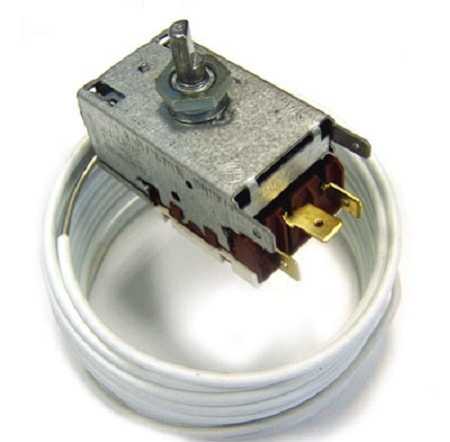

Рабочая деталь состоит из гофрированного сильфона, в котором находится газ, длинной трубки, контактирующей с испарителем, ручки регулятора, пружины, контактов, пластины и корпуса. Деталь находится под ручкой, с помощью которой устанавливают температурный режим, внутри камеры. Такое размещение характерно для более ранних моделей «Атлант».

Термостат может быть размещён в пластиковом корпусе, прикрепленном к стенке агрегата. Чтобы добраться до рабочего узла, надо снять ручку переключателя и открыть корпус. В более современных моделях устройство находится за пределами камеры — над дверью в верхней части.

Замена термостата

Заменить термостат своими руками можно, если есть достаточные навыки работы с электроприборами. Для самостоятельной замены потребуется инструменты – крестовая и плоская отвертки, круглогубцы, а также сама деталь. Перед началом работы нужно отключить агрегат от сети и вытянуть из камеры полки. Главное, удостовериться в том, что причина некорректной работы агрегата — поломка терморегулятора.

Снимаем верхнюю крышку

Разборка термостата, который находится внутри, выполняется в следующем порядке:

• открыть дверь агрегата и приступить к снятию плафона;
• выкрутить два шурупа, один из которых находится возле плафона с лампочкой;
• снять пластиковую заглушку;
• открутить планку, прижимающую деталь к испарителю;
• прижать к стенке и аккуратно потянуть ее на себя.

Вынимаем термостат вместе с проводами

Чтобы снять рабочий узел, необходимо открутить круглогубцами гайку крепления и снять деталь. Чтобы убедиться в том, что причиной неисправности является термостат, необходимо снять две клеммы и замкнуть их напрямую. Если при этом включится компрессор, значит холодильник в рабочем состоянии. Затем нужно отсоединить провода от снятой детали.

Установка нового устройства

Следующий шаг — вытянуть трубочку колбы с хладагентом, которая уходит в корпус агрегата. После этого нужно взять новую деталь и установить ее на место старой. Для этого провода подсоединяются аналогично тому, как они были подсоединены в старой детали. Затем нужно провинтить сборку коробки и проверить работоспособность холодильного агрегата, включив его в розетку.

Сервисный центр по ремонту холодильников в Днепре

Замена термостата не является сложной процедурой, главное — иметь достаточные знания и опыт работы с электроприборами, а также правильно подобрать деталь для замены. Сложность заключается в том, чтобы диагностировать поломку — нередко симптомы могут иметь совсем другую причину.

Если данная процедура кажется владельцу сложной, нет времени и желания разбирать холодильник, жители г. Днепр могут быстро вернуть домашнего помощника в строй, обратившись в сервисный центр по ремонту холодильников «Днепр-Ремонт». Данная компания отличается профессионализмом сотрудников, скоростью ремонтных работ (не более 3-х суток, но чаще всего — пару часов), гарантийным сроком на выполненные работы и заменённые детали.

Оформить заявку и узнать больше об условиях работы сервисного центра можно на сайте nadomu.dp.ua/remont-holodilnikov-atlant.html. Чтобы ускорить диагностику и ремонт, при оформлении заявки нужно указать модель холодильного агрегата, год выпуска и характер поломки. Чтобы получить консультацию или заказать вызов мастера, необходимо оформить заявку по телефону или онлайн.

sobesednik.net

Замена термостата в холодильниках АТЛАНТ ( 268,2706,2716 и другие)

автор: Дмитрий 10.01.2016

Если ваш холодильник в один прекрасный день замолчал и не хочет включатся, то скорее всего вышел из строя термостат ( регулятор температуры). Компрессор не запускается, а свет в холодильнике горит.

Заказать мастера на ремонт холодильника можно по телефону 8017-3034110 или +375293989597

Определяем неисправность самостоятельно или звоните нам

Для самостоятельной замены термостата вам потребуется не хитрый инструмент:

1. Крестовая отвертка

2. Плоская отвертка;

3. Круглогубцы;

4. Новый термостат К-59 (Ranko) или ТАМ-133 (его можно приобрести у нас) . Про термостаты прочитать тут.

Этап I. Разборка

Первым делом отключить прибор из сети и достать внутренние полки для удобства работы.

Открываем дверь холодильника и начинаем разбирать плафон

Выкручиваем шуруп и еще 1  шуруп около плафона с лампочкой.

Снимаем пластиковую заглушку и откручиваем прижимную планку крепление термостата к испарителю

Аккуратно беремся за деталь и тянем на себя прижимая его к стенке. Когда крепление в пазах прижмется тянем на себя.

Круглогубцами откручиваем гайку крепления термостата и вынимаем его.

Этап II. Проверяем точность диагноза.

Снимаем две клеммы на старом термостате и замыкаем на прямую. Включаем холодильник. Если компрессор запустился — холодильник работает. Значит диагноз верный!

Этап III. Производим замену.

После того, как мы убедились, что дело в неисправном термостате, производим его замену. Отключаем холодильник от сети. Укладываем провода в новом термостате аналогично тому, как они были уложены в старом. Рекомендуется подсоединять коричневый контакт на клемму № 3 , хотя по факту это не имеет значения. Проверяем работоспособность холодильника, включив его в розетку.

Совет

Если у вас нет нужно запчасти, а продукты нужно срочно спасать, то можно замкнуть напрямую белый и коричневый провод. Это спасет ваши продукты до приезда мастера или до покупки нужных запчастей. Но не стоит затягивать с ремонтом — постоянная работа компрессора без отключения на стоянку может привести к излишнему охлаждению продуктов, а сам компрессор быстрее износится — его замена обойдется уже значительно дороже, чем замена термостата и в этом случае без мастера уже будет не обойтись.

vashholod.by

Как отрегулировать терморегулятор (термостат) в холодильнике?

Корректная работа термостата холодильного агрегата — гарантия свежести и сохранности ваших продуктов и полезности приготовленных блюд. В настоящее время холодильник — это необходимый предмет бытовой техники в каждом доме. При этом главной его функцией является обеспечение сохранности и свежести различных продуктов. Именно по этой причине так важна корректная работа термостата.

При этом стоит отметить, что для хранения разных видов продуктов питания, приемлемая определенная температура. Чаще всего данная информация указана на упаковке продукта питания. При этом регулировка терморегулятора в такой технике должна быть выполнена согласно инструкции, которая прилагается к каждой модели холодильника.

Устройство термостата

Основной функцией терморегулятора является управление мотор –компрессором в механической системе агрегата.

Установка терморегулятора в большинстве моделей осуществляется или же на передней панели оборудования либо в самой камере холодильника. При этом регулировка данной части техники производится по -разному в зависимости от модели устройства.

Электронное управление

Многие современные холодильники оснащены электронным способом регулировки температуры. Для этого на дверь холодильника размещается панель управления. Установить необходимый температурный режим можно нажатием кнопок.

В таких аппаратах вместо терморегулятора используют термисторы. В холодильной и морозильной камере на испарители размещаются датчики. Показания датчиков выводятся на электронную плату, где после обработки информации служат для включения и выключения компрессора.

Регулировка в разных моделях холодильников

Стоит отметить, что в современных моделях, в отличие от изделий, выпущенных в советское время возможна регулировка холодильной и морозильной камер по отдельности. Рассмотрим поведения такой операции в самых популярных брендах такой бытовой техники.

• Gorenje. Регулирование температурного режима в таких агрегатах осуществляется посредством поворота специальной ручки термостата в положение между показателями: максимум и минимум. Наиболее оптимальным вариантом будет установка терморегулятора в положение Эко.
• Однако здесь нужно учитывать температуру помещения где установлен холодильник. Так к примеру, если данный показатель составляет -16, то в таком случае повернуть ручку термостата до указателя «Максимум». Соответственно при высокой температуре ручку терморегулятора нужно повернуть в обратном направлении.
• Либхер. Здесь регулировка термостата осуществляется посредством электронной системы. Главным преимуществом холодильника это производителя является наличие системы CoolPlus. При включении которого температура внутри холодильной и морозильной камеры не зависит от температурного режима в помещении, где установлен агрегат.
• Атлант. Можно сказать, что это одна из самых популярных марок холодильника. Регулировка термостата производится посредством специальной ручки. При этом регулирование осуществляется по семи бальной шкале.

Заказать услугу или выполнить самому?

Сегодня можно заказать такую услугу как регулирование термостата в любых моделях холодильников. При этом стоимость данной услуги вполне приемлема. Плюс ко всему, большинство сервисов предоставляют гарантию на определенный период на выполнение работ.

Как понять, что работа термостата вашего холодильника осуществляется некорректно? Чаще всего это можно определить по следующим факторам: из холодильной камеры доносится неприятный запах, продукты подвергается слишком сильной заморозке из –за чего портятся их вкусовые качества, нарастание шубы на внутренних стенках морозильной камеры или напротив холодильник плохо морозит.

Важное:

При заказе услуги или же при выполнении работ самостоятельно следует внимательно изучить инструкцию холодильного агрегата. Чаще всего причина кроется в несоблюдении правил технической эксплуатации устройством.
