Вентилятор испарителя – Daewoo Nexia DRIVEN TO PERFECTION › Бортжурнал › ТО под капотом(салонник, испаритель, вентилятор печки, трапеция)
Вентилятор испарителя [чистка] — бортжурнал Toyota Corolla AE110 SE Salon L 1998 года на DRIVE2
Дошли руки и до этого дела, и наверное не скоро бы дошли, если бы не очередная поездка со скрипом и шелестом не понять по какой причине, во время работы климата.
А дело было так, решил заменить разветвитель прикуривателя (пост тут), да и думаю надо все же пока я тут — под бардачком, залезть и туда, ну и полез…
Оказалось все банально просто — откручиваем 3шт. самореза, отключаем провод питания и видим следующие
Фото без фокуса (сорри) но что крутить, думаю понятно

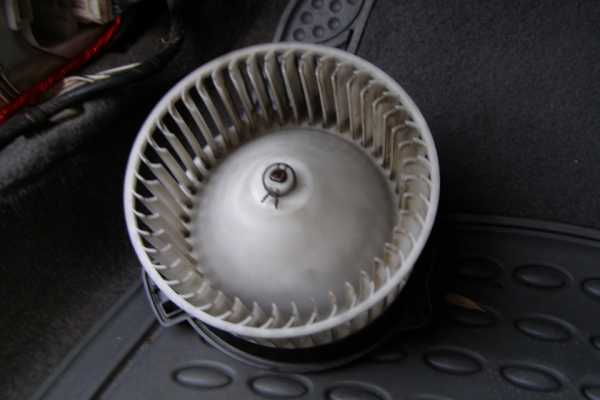

Извлеченный вентилятор с пылью и мусором внутри
Внутри — думал будет хуже, но пройтись тряпкой смоченной в мыльном растворе и делов то…
Далее процесс чистки и мытья, расписывать не буду, в краце — мыл все пластмасски в растворе с Ферри (не реклама), мотор очищал испорченной зубной щеткой и смазал трансформаторным маслом.
Извлеченный мотор
Далее отсоединяем сами лопасти, которые снимались у меня достаточно тяжело. Отделив мотор от пластмассовых деталей, оставляем его на операционном столе, а пластмассы на мойку. Почему сначала их, потому что после чистки, и мытья, они должны высохнуть, а пока они это будут делать, займемся мотором. Все так и было.

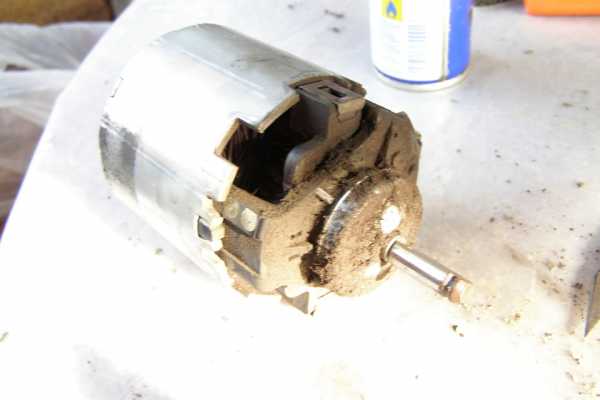

Вид мотора до чистки

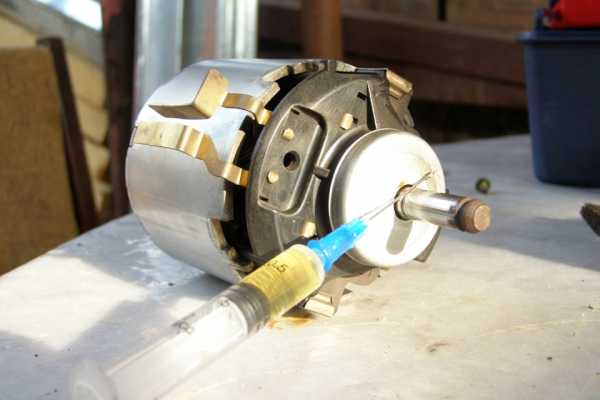

Мотор почищен и смазан
Далее сборка и установка в обратном порядке. Все просто, выложу лишь фото вентилятора на момент установки обратно.
Не идеально, но все равно на долго не останется таким, главное нет мусора
www.drive2.ru
вентилятор испарителя — с английского на русский
См. также в других словарях:
вентилятор испарителя — — [Интент] Тематики вентилятор EN evaporator fan … Справочник технического переводчика
ХОЛОДИЛЬНАЯ ТЕХНИКА — раздел техники, охватывающий вопросы отвода тепла от объектов или объемов, которые требуется поддерживать при температурах ниже температуры окружающей среды. Теплота, по определению, это энергия, перенос которой обусловлен разностью температур;… … Энциклопедия Кольера
Кондиционер — Эту статью следует викифицировать. Пожалуйста, оформите её согласно правилам оформления статей. У этого термина существуют и другие значения, см. Кондиционер (значения) … Википедия
Климатическое и холодильное оборудование
Холодильник домашний — аппарат, предназначенный для кратковременного сохранения пищевых продуктов в домашних условиях путём их искусственного охлаждения. Х. д. в зависимости от типа холодильной машины (См. Холодильная машина) подразделяются на компрессионные,… … Большая советская энциклопедия
БЫТОВАЯ ТЕХНИКА — оборудование и приборы, облегчающие ведение домашнего хозяйства благодаря его механизации. Эти приборы и устройства разрабатывались не в рамках какого то определенного комплекта или в соответствии с каким то планом, предусматривавшим некую… … Энциклопедия Кольера
ДЕЗИНФЕКЦИОННЫЕ КАМЕРЫ — ДЕЗИНФЕКЦИОННЫЕ КАМЕРЫ. Дезинфекционные камеры представляют собой замкнутые помещения со специальным оборудованием, предназначенные для обеззараживания различных инфицированных объектов (белья, платья, предметов домашнего обихода, сырья,… … Большая медицинская энциклопедия
Жидкостное охлаждение — Жидкостное охлаждение отвод излишнего тепла от рабочего тела посредством контакта с циркулирующей охлаждающей жидкостью. Главными преимуществами этой схемы по сравнению с воздушным охлаждением являются способность отводить большее… … Википедия
Первый лунный самоходный аппарат “Луноход-1” — 17 ноября 1970 г. советской автоматической станцией Луна 17 был доставлен на поверхность Луны самоходный аппарат Луноход 1 , предназначенный для комплексных исследований лунной поверхности. Создание и запуск лунного самоходного аппарата стало… … Энциклопедия ньюсмейкеров
Замена двигателя вентилятора испарителя (part #4389144) в холодильнике Whirlpool (Side-by-side)
Это видео руководство по устранению неполадок шаг за шагом показывает инструкции по замене двигателя вентилятора испарителя холодильника Whirlpool. (Side-by-side) Использованы инструменты: отвертка 10 в 1 Двигатель вентилятора испарителя обеспечивает циркуляцию холодного воздуха между холодильной и морозильной камерами. Двигатель вентилятора испарителя расположен позади задней панели морозильной камеры. Вентилятор всасывает воздух через контур морозильника через вентиляционные заслонки в верхней части морозильной камеры и в холодильное отделение. Если холодильник сильно шумит при работе, то это может происходить из-за изношенного двигателя вентилятора испарителя. Эти двигатели вентиляторов при износе часто бывают причиной дребезжания или визжащего шума. Они также могут создавать громкий грохот и скрежет. Если проблема именно в этом, шум будет гораздо громче, когда дверь открыта. Если это так, замените двигатель вентилятора испарителя. Если в холодильном отделении не достаточно холодно, двигателя вентилятора испарителя возможно, не работает. Каждый холодильник имеет множество разветвленных охлаждающих змеевиков называемых испарителем. Если вентилятор не работает, не холодный воздух не будет поступать в холодильное отделение, в то время как морозильная камера по-прежнему остается холодной. Этот двигатель вентилятора испарителя поставляется с проволочным адаптером. Используйте его при необходимости, если ваша модель требует этого. Каждый день десятки тысяч людей используют наши передовые методы поиска неисправностей и универсальные методы ремонта описанные на нашем сайте. С их помощью, по симптомам вы выявите поломку, найдете рекомендуемые запасные части и научитесь успешно самостоятельно ремонтировать домашнюю технику, электрооборудование, оборудование для отопления и охлаждения. Пожалуйста, указывайте модель, продуктовый номер изделия при поиске запасных частей и при обращении за консультацией. Если вы не можете найти необходимую информацию на нашем сайте, мы предлагаем вам использовать надежный интернет-форум по ремонту. Вполне вероятно, что на ваш вопрос уже есть ответ. Также мы рекомендуем обратиться к производителю вашего продукта или позвонив в местную сервисную службу.
rutube.ru
Вентилятор для холодильного оборудования
В холодильной технике при помощи вентилятора увеличивается эффективность теплопередачи испарителей и конденсаторов, обеспечивается наиболее быстрое охлаждение продуктов после загрузки их в камеру.В холодильных системах часто используется два типа вентилятора:
• вентилятор испарителя или конденсатора;
• вентилятор обдува компрессора.
Производители и продавцы вентиляторов для холодильного оборудования в нашем интернет-каталоге.
Вентилятор испарителя (воздухоохладителя в камере), конденсатора должен отвечать самым высоким требованиям – быть максимально надежным, эффективным и иметь пониженную шумность при работе. Это связано с тем, что он должен работать в течение длительного периода в различных условиях температуры и влажности без дополнительного технического обслуживания.

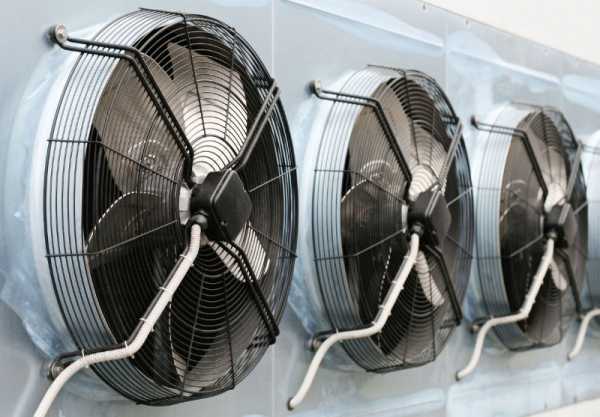

Чаще всего конструкторы используют для холодильного оборудования осевые вентиляторы. Они крепятся непосредственно на корпус испарителя или конденсатора.
Для правильного подбора вентилятора для холодильной установки необходимо учесть множество параметров. Здесь следует соотнести мощность электродвигателя, производительность испарителя, материал лопастей, а также многое другое. Именно поэтому большинство испарителей и конденсаторов поставляются с уже предустановленными вентиляторами, подобранными для конкретных технических условий.
Осевой вентилятор представляет собой расположенное в специальном кожухе многолопастное колесо. Лопасти закрепляются на специальной втулке под заданным углом к плоскости вращения колеса. Они имеют изогнутую форму, что позволяет им захватывать воздух при вращении колеса и направлять его параллельно оси вращения. При достаточно низком уровне шума осевой вентилятор может выдавать в заданном направлении мощную воздушную струю, которая увеличивает теплообмен воздуха и испарителя, и направляется в холодильную камеру. В зависимости от частоты вращения можно регулировать мощность и дальность воздушного потока. Современные вентиляторы оснащаются системами термоконтроля, которые отключают двигатель при перегреве, а также блоками управления разных типов, позволяющие изменять частоту вращения.
Одна из последних технологических тенденций – разработка и производство вентиляторов из пластика и различных композитных материалов. Они улучшают эффективность и снижают шум при работе.
Вентиляторы для обдува компрессора нужны не во всех случаях, а только при определенных мощностях и условиях эксплуатации, создающие риск перегрева компрессора. Необходимость использования вентилятора для обдува головки цилиндра, как правило, рассчитывается, рекомендуется производителями компрессоров.
При обдуве компрессора струя воздуха направляется непосредственно на головку, что очень важно для поршневых систем, или охлаждать масло, которое поступает в картер через специальную систему. Данные вентиляторы могут иметь меньшую мощность и работают в стационарном режиме, без дополнительных настроек. Лопасти могут быть выполнены из пластика или стали, и закрываются специальными защитными кожухами.
phk-holod.ru
Не работает вентилятор холодильника – диагностика двигателя вентилятора
Принудительный отбор теплого воздуха из камеры, его циркуляция через испаритель в форме радиатора было бы не возможно без вентилятора. В системе Ноу Фрост, основанной на конвективном теплообмене, вентилятор – главный прибор. С его помощью поддерживается равномерная температура по высоте камеры холодильника.
Роль вентилятора в холодильнике No Frost

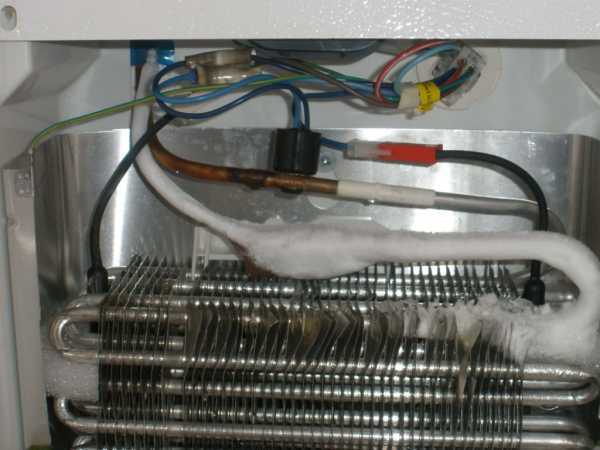

В камере охлаждения, расположенной за внутренней стенкой холодильника или морозилки происходит процесс отбора тепла, и влаги из зон охлаждения. В компактном пространстве размещении испаритель, с тэном оттайки и вентилятор. Лопасти вентилятора в момент вращения создают разряжение, втягивают газ.
Теплый воздух из холодильника поступает в камеру, направляется вентилятором через зазоры между трубками испарителя под напором, охлаждается, оставляет влагу на трубках радиатора. Через щели камеры газ задувается обратно. Происходит циркуляция.
Направление потоков производители выбирают разные. Холодный воздух может подаваться с потолка, с боков, на каждую полку. Особый случай – два конвекционных независимых контура охлаждения с 2 вентиляторами, термостатами для холодильной и морозильной камеры.
Пока испаритель охлаждается фреоном, подаваемым компрессором, ветродуй крутится, продукты охлаждаются. Останавливается пропеллер, автоматика включает ТЭН, лед оттаивает и через дренажное отверстие уходит в специальный лоток. Если вентилятор остановится аварийно, испаритель будет холодным, но в камерах станет тепло, компрессор будет работать впустую.
Вентиляторы в холодильнике применяются не только при Ноу Фрост. В холодильнике с обычным замораживанием и ручной уборкой льда, имеющим функцию ускоренного охлаждения тоже стоит вентилятор. Он работает короткое время, нагнетая холод для быстрого охлаждения новой порции продуктов. Есть вентиляторы для обдува холодильника, охлаждения компрессоров и конденсаторов в шкафах большого объема. Назначение у них одно – снижение температуры в узле.
Как проверить вентилятор холодильника
Вентилятор представляет узел из мотора и пропеллера с общим валом. Аппарат включен в общую электрическую схему через плавкий предохранитель, имеет электронное управление, работает по команде таймера оттайки.
Как и любой механизм, ветродуй при работе создает шум вращающими лопастями и мотором. Громкость работы прибора около 40 дБ. Вентилятор работает одновременно с компрессором, передавая холод от испарителя холодильнику. Если своевременно не происходит полной оттайки радиатора, лед нарастает, пропеллер начинает издавать треск и скрип. Усилившийся шум обращает на себя внимание. Проверить, работает ли вентилятор, можно, подставив ладонь под воздушный душ, в момент работы компрессора. В системе используются осевые и радиальные вентиляторы.
Рассмотрим вентилятор холодильника Индезит, с системой Ноу Фрост. В двухкомпрессорном холодильнике 2 конвекционных системы, работающие от нижнего испарителя. Проблемы с вентилятором высвечиваются на табло, кодом ошибки. Чаще всего отказы бывают в системе управления. Ремонт выполняет специалист. В поисках неиспраность он прозванивает контакты, заменяет неисправные элементы, устраняет обрыв.
Не отключается вентилятор холодильника
Если вентилятор холодильника не отключается, работает непрерывно причин немного. Прибор не останавливается, потому что работает компрессор. Это случится, если нет команды на останов или в камере тепло. Причин несколько:
- испортился терморегулятор или воздушный датчик;
- произошла утечка фреона или забилась капиллярная трубка;
- нарушено примыкание двери к контуру.
Однако, свою лепту неисправностей может внести вентилятор — заледенели и плохо крутятся лопасти, снижена производительность и напор.
Гудит вентилятор холодильника
Если вентилятор дребезжит, гудит, трещит – причин может быть несколько. Временами система требует не только разморозки, необходимо смазать подшипники мотора. При высыхании ее слышен неприятный скрежет и гул. Гудит не сам вентилятор, а весь холодильник от вибраций. Необходимо осмотреть амортизаторы узла, уменьшить контакт со стенкой шкафа.
Другая причина повышенной шумности связана с плохой оттайкой или забитым дренажным отверстием. Лед накапливается на радиаторе, в камере охлаждения. Постепенно зарастают инеем щели между трубок, глыба нарастает и зажимает лопасти. Мотор гудит перед тем, как сгореть от большой нагрузки. Нужно срочно разморозить холодильник. После включения аппарата, нужно убедиться, что компрессор работает корректно, оттайка включается, лопасти вентилятора крутятся.
Замена вентилятора холодильника
Бывает, якобы исправный вентилятор создает шум, несовместимый с дальнейшей эксплуатацией. Специалисты считают лучшим и не очень дорогим ремонтом замену вентилятора.
Случается, мотор работает , а пластковые крылья поистрепались, растрескались, одна лопасть рассыпалась, нарушая центровку. Производитель удешевляет производство, используя некачественный пластик.
Возможно, в результате повышенной нагрузки или из-за скачков напряжения сломался мотор. Все эти обстоятельства требуют ремонта или замены вентилятора холодильника. Диагностировать и устранять неисправности должен профессионал.

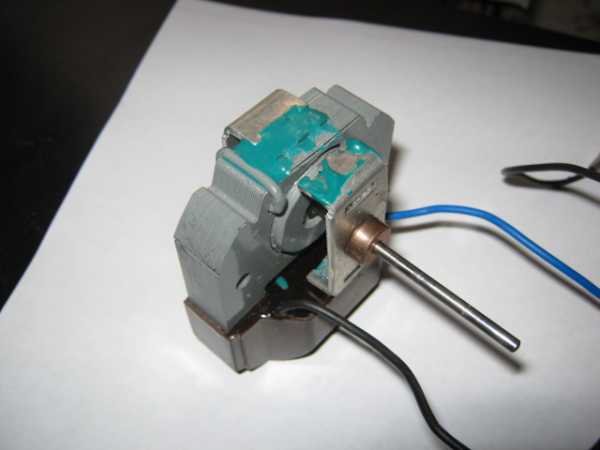

Мотор вентилятора холодильника
В разных моделях холодильников установлены двигатели вентиляторов с напряжением около 12 В, скоростью вращения пропеллера до 2000 об/ мин, мощностью 1,5 Вт. При подборе нового вентилятора нужно сравнить параметры тока на корпусе мотора и в электрической схеме холодильника. В подводке вентилятора установлен плавкий предохранитель. Запускается двигатель электронным блоком управления или пусковым реле, одновременно с компрессором. Замену ответственного узла выполняют специалисты.
Видео
Посмотрите видео по замене вентилятора в холодильнике Ноу Фрост.
crio.pro
