Все предохранители пежо 207 – расположение блоков их схемы и описание на русском

Peugeot 207 производился в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. В 2009 был признан самым продаваемым автомобилем в Европе в своем классе и получил рестайлинг, который коснулся как и интерьера, та и внешнего вида. Производился с версиями кузова: хэтчбек, SW (универсал) и СС (купе-кабриолет). Мы предлагаем ознакомится со схемами блоков предохранителей пежо 207 и их подробным описанием, покажем места расположения, а так же выделим предохранитель прикуривателя.

В данной модели предусмотрены 2 блока с предохранителями и реле.

Блок с предохранителями в салоне

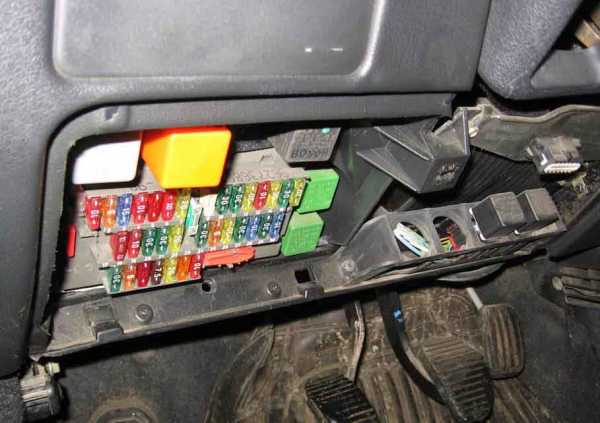

Он расположен под панелью приборов с левой стороны. Что получить доступ надо снять с фиксаторов крышку, потянув за её верхнюю часть и только потом полностью достать.

Сами предохранители находятся в нижней части. Порядковый номер указан сбоку.

Фото — схема

Обозначение

15 A Очиститель заднего стекла
Свободен.
5 A ЭБУ подушек безопасности и пиротехнические натяжители.
10 A Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, насос для подачи присадки в сажевый фильтр (на дизелях).
30 A Электрические электростеклоподъемники стеклоподъемники , шторка, задние панорамной импульсные крыши (на SW).
30 A Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида.
5 A Плафоны освещения передний, подсветка и задний на противосолнечном, плафоны индивидуального козырьке, подсветка перчаточного ящика.
20 A Автомагнитола дисплей, часы, подрулевые радиотелефон переключатели, многофункциональный, коммутационный блок прицепа.
30 A Розетка 12 В передняя, розетка 12 В задняя (SW).
15 A Свободен.

15 A Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач.
15 A Датчик дождя/освещенности, усилитель, коммутационный блок прицепа, модуль учебного автомобиля.
5 A Коммутационный блок двигателя, реле системы ABS, двухфункциональный контактор тормозной системы.
15 A Комбинация безопасности приборов , корректор , панель фар, кондиционер контрольныхвоздуха ламп ремней , система «свободные руки», ЭБУ парктроника, подушки безопасности.
30 A Запирание замков.
Свободен
40 A Обогрев заднего стекла и наружных зеркал заднего вида.
SH — Шунт PARC.

За прикуриватель отвечает предохранитель номер 9 на 30 А.

Отдельно находятся: G39 — 20 A Свободен и G40 — 20 A Обогрев сидений водителя и пассажира.

Предохранители и реле под капотом

Располагается данный блок в моторном отсеке с левой стороны около аккумулятора под защитной крышкой, подробнее смотрите в видео. Внутри него так же находятся и реле.

Схема

Обозначение

F1 20 A Питание ЭБУ двигателя и реле электродвигателя вентилятора системы охлаждения, электромагнитные клапаны системы
распределения и адсорбера (1,6 л THP 16V), датчик расхода воздуха (на дизелях), топливный насос высокого давления (на дизелях), датчик воды в дизтопливе, электроклапаны системы рециркуляции отработавших газов, подогрев воздуха (на дизелях).
F2 15 A Звуковой сигнал.
F3 10 A Омыватели ветрового и заднего стекол.
F4 20 A Омыватель фар.
F5 15 A Топливный насос (на бензиновых двигателях), электромагнитные клапаны системы турбонаддува (1,6 л THP 16V).
F6 10 A Датчик скорости движения автомобиля, автоматическая коробка передач.
F7 10 A Электрический усилитель рулевого управления, реле коммутатора с системой защиты (на дизелях).
F8 25 A Выключатель стартера.
F9 10 A ЭБУ систем ABS/ESP, контактор тормозной педали.
F10 30 A Компоненты системы ЭСУД двигателя (бензиновый двигатель: катушки зажигания, электроклапаны, кислородные датчики, инжекторы, подогреватели, управляемый термостат) (дизельный двигатель: электроклапаны, подогреватели).
F11 40 A Вентилятор системы кондиционирования воздуха.
F12 30 A Медленная/быстрая скорость очистителя ветрового стекла.
F13 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
F14 30 A Подогреватель дизельного топлива.

F15 10 A Левая фара дальнего света.
F16 10 A Правая фара дальнего света.
F17 15 A Левая фара ближнего света.
F18 15 A Правая фара ближнего света.

Снизу блока находятся предохранители высокой мощности (макси предохранители — MF).

полное фото блока под капотом в peugeot 207

Расшифровка

MF1 70 A Вентилятор системы охлаждения.
MF2 20 A/30 A Насос системы ABS/ESP.
MF3 20 A/30 A Электро клапаны ABS/ESP.
MF4 60 A Питание интеллектуального коммутационного блока.
MF5 60 A Питание интеллектуального коммутационного блока.
MF6 30 A Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V).
MF7 80 A Блок предохранителей салона.
MF8 30 A Свободен.
MF9 80 A Блок системы подогрева (на дизелях).
MF10 80 A Электрический усилитель рулевого управления.
MF11 40 A Электрический двигатель Valvetronic (1,6 л THP 16V).

Руководство по эксплуатации

Полную информацию про ремонт и обслуживание пежо 207, вы найдете в руководстве по эксплуатации: «скачать»

vsepredohraniteli.ru

Предохранители пежо 208 со схемами и описанием

Автомобиль Peugeot 208 заменил в производстве 207 модель. Автомодиль хоть и стал меньше в размерах, однако места для пассажиров и багажа стало больше. Выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах и по настоящее время. Мы покажем где находятся блоки с предохранителями в пежо 208, приведём описанием схем и выделим предохранитель прикуривателя.

Блок в приборной панели

Находится снизу, слева. Пример того добраться к нему смотрите в видео.

<div class="advv"> <ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-5948177564140711" data-ad-slot="7683656859"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script> </div><div class="advv"> <ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-5948177564140711" data-ad-slot="7683656859"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script> </div>

Схема

Расшифровка

F2 5A Наружные зеркала, фары, диагностический разъем.
F9 5A Охранная сигнализация.
F10 5A Автономный блок бортовой телематики, ЭБУ электрической системы прицепа.
F11 5A Салонное самозатемняющееся зеркало заднего вида, дополнительный подогрев.
F13 5A Hi-Fi усилитель, помощь при парковке.
F16 15A Розетка 12 В (передняя).
F17 15A Автомагнитола штатная, автомагнитола (нештатная установка).
F18 20A Сенсорный экран.
F23 5A Лампа подсветки перчаточного ящика, подсветка косметических зеркал, индивидуальные плафоны.
F26 15A Звуковой сигнал.
F27 15A Насос стеклоомывателя.
F28 5A Замок зажигания с блокировкой рулевой колонки.
F29 15A Компрессор кондиционера воздуха.
F30 15A Очиститель заднего стекла.

За передний прикуриватель отвечает предохранитель номер 16 на 15А.

Предохранители в бордачке

Данный блок находится в перчаточном ящике (бардачке) и закрыт защитной крышкой.

Расположение и схема

Описание

F01 40 A Обогрев заднего стекла.
F02 10 A Наружные зеркала с подогревом.
F03 30 A Передние импульсные стеклоподъемники.
F04 — Не используется.
F05 30 A Задние импульсные стеклоподъемники.
F06 10 A Складные наружные зеркала.
F07 10 A Складные наружные зеркала.
F08 — Не используется.
F09 15 A Передние сиденья с подогревом.
F10 20 A Усилитель Hi-Fi.
F11 — Не используется.
F12 — Не используется.

Предохранители в моторном отсеке

Этот блок находится под капотом возле аккумуляторной батареи (с левой стороны).

Схема

Описание

F16 15 A Противотуманные фары.
F18 10 A Правая фара дальнего света.
F19 10 A Левая фара дальнего света.
F25 30 A Реле омывателя фар (нештатная установка).
F29 40 A Мотор очистителя ветрового стекла.
F30 80 A Свечи накаливания (на дизельных модификациях).

Обратите внимание на большое количество размещенных реле в данном месте.

Инструкция по эксплуатации

Полную информацию про обслуживание и ремонт пежо 208 можете получить в руководстве по эксплуатации: «скачать«.

vsepredohraniteli.ru

Peugeot 207 предохранители

Peugeot 207 запуск -19
Запуск в -19 после суточной стоянки.
Peugeot 207 2006 НЕ РАБОТАЕТ ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ
ОДНА ИЗ РАСПРОСТРАНЕННЫХ ПРОБЛЕМ С ВЕНТИЛЯТОРОМ.
Предохранитель ф5 F5 перегорает на пежо 308
Предохранитель ф5 F5 перегорает на пежо 308.
Peugeot Partner не заводится , блокировка иммобилайзера, не работает блок BSI, SI modul
Peugeot Partner не заводится , блокировка иммобилайзера, не работает блок BSI, SI modul , Кодировка блока BSI, Замена модул…
Где находится предохранитель подогрева сидений пежо 308
в интернете практически нет точной информации об этом, в руководстве по ремонту пежо сторонних издательств…
FUSE BOX (incl. Maxi Fuse) EXPLAINED – Peugeot 307 SW
Video where I go through all fuse boxes in Peugeot 307 SW (2005). Hope it helps.
Ремонт подогрева сидений Пежо 308
Нужно будет снять сиденье (torx 40, torx 30). После этого ищем обрыв и запаиваем паяльником поврежденный участок….
Обзор часть 1. Блок предохранителей и реле. Моторный отсек.
Обзор блока предохранителей и реле в моторном отсеке Chevrolet Aveo T-300, во второй части смотрите обзор предохрани…
разбор блок реле и предохранителей Citroen C4 1.6 120 л.с. дворники срабатывание.
так что можно не разбирать… проблемма – сами включаются дворники. Когда машина даже замкнута. Все просушили…
Как выключить горящую лампочку AIR-BAG? Слабонервным опять не смотреть!
Устраненяем разрыв цепи управления боковой подушкой безопасности на Пежо 207. Форум автомобилистов для…
ЧТО ДЕЛАТЬ ЕСЛИ СЕЛ АККУМУЛЯТОР Peugeot 207
ЧТО ДЕЛАТЬ ЕСЛИ СЕЛ АККУМУЛЯТОР Peugeot 207.
Автомобильные предохранители (fusibles coche)
Links:http://ali.pub/uwgyt.
Peugeot 208; 508; 207. Сказ о ремне ГРМ 208, 508 передняя пружина. И немного о 207
Видео о пежо 208; 508; 207 Итог: 1.Ремень и ролики ГРМ в 208-м поменяны. 2. Пружины и амортизаторы в 508-м поменяны 3….
не включается вентилятор пежо 307
не срабатывает вентилятор охлаждения пежо 307 1.6 2002 г. пробег 167000тыс. км.
ремонт реле печки ситроен пежо
ремонт регулятора печки ситроен пежо. аналог транзистора IRP064N. ОРИГИНАЛ НЕ НАЙТИ.

avtoclubvideo.ru

Предохранители и реле пежо 306

Peugeot 306 относится к автомобилям гольф-класса. Он выпускался в 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 году с кузовами хэтчбек и универсал. Представляем вам описание блоков реле и предохранителей пежо 306, а так же их схемы, места расположения, предохранитель прикуривателя и руководство по эксплуатации.

Количество элементов в Ваших блоках может отличатся от представленных и зависит от комплектации и года выпуска автомобиля.

Предохранители и реле в салоне

Что бы получить к нему доступ, надо повернуть на четверть оборота винт, расположенный в крышке блока, под рулем.

фотография блока в салоне пежо 306

Описание предохранителей

Не используется.
7,5 Компьютер автоматической коробки передач (АКП) или зуммер превышения скорости.
5 Kомпьютер АБС.
5 Приборная панель, центральный блок защиты салона, блок регулирования температуры охлаждающей жидкости, подсветка селектора переключения режимов АКП, реле АКП, замок отключения подушки безопасности переднего пассажира.

25 Выключатель фонарей заднего хода, Реле АКП, выключатель стоп-сигналов, реле фонарей дневного освещения, реле группы вентиляторов охлаждения двигателя, выключатель прессостата, реле компрессора.
5 Приборная панель, центральный блок защиты салона, сигнализатор охранной системы, часы, лампа освещения багажника, антенна радиоприемника.
30 Электрообогреватель заднего стекла и наружных зеркал.
20 Центральный блок защиты салона, автомагнитола.
20 Компьютер системы впрыска, реле группы вентиляторов охлаждения двигателя, электронный блок регулировки температуры охлаждающей жидкости.
20 Фонари аварийной световой сигнализации, задний и передний плафоны освещения салона.
10 Подсветка приборной панели, зуммер превышения скорости, часы, регулятор яркости подсветки приборной панели, габаритные фонари.
10 Задний противотуманный фонарь.
Не используется.
30 Реле заднего стеклоподъемника и электрообогревателей сидений.
20 Разъем подсоединения электропроводки прицепа.
30 Реле передних стеклоподъемников и вентиляционного люка.
20 Выключатель звукового сигнала.
10 Передние противотуманные фары.
10 Задний габаритный фонарь.
30 Система вентиляции, отопления, кондиционирования воздуха
10 Задний левый габаритный фонарь, освещение номерного знака, передние габаритные фонари.
10 Реле системы вентиляции, выключатель электрообогревателя заднего стекла и наружных зеркал.
20 Прикуриватель.
Не используется.
10 Автомагнитола.
30 Выключатель стеклоочистителя и омывателя ветрового стекла, электродвигатель стеклоочистителя ветрового стекла, таймер выключения стеклоочистителя или реле датчика дождя.
15 Лампа освещения перчаточного ящика, индикаторы указателей поворота, выключатель электрической регулировки наружных зеркал, плафоны местного освещения, лампа подсветки туалетного зеркала, датчик дождя, датчик температуры воздуха в салоне.
15 Часы, термометр наружного воздуха, реле стеклоподъемников и электрообогревателей сидений, стеклоочиститель заднего стекла, вентиляционный люк.

За прикуриватель отвечает предохранитель номер 23 на 20 А.

Схема реле

Обозначение

Реле 1 датчика дождя
Реле 2 датчика дождя
Реле ближнего света фар / сигнализация
Реле передних стеклоподъемников
Реле задних стеклоподъемников
Реле передних противотуманных фар
Реле нагревательного элемента печки отопителя, АСС
Реле работы электро схемы двигателя / сигнализация / электро подъемники передние
Реле таймера подогрева заднего стекла
Реле индикаторов указателей поворотов

Блок с предохранителями под капотом

В моторном отсеке данный блок находится с боку от аккумуляторной батареи, под защитной крышкой.

Фото-схема блока

Сам блок условно можно разделить на две части: обычные предохранители и предохранители высокой мощности (MF).

Обозначение MF

40A Питание противоугонного устройства
60A Питание электрических замков, выключатель освещения, вентилятор климатической установки, реле передних противотуманных фар, диагностический разъем
60A Питание компьютера AБС
60A Питание + от аккумуляторной батареи блока электрических предохранителей

Назначение обычных

29 10 Левая фара ближнего света
30 10 Правая фара ближнего света
31 10 Левая фара дальнего света
32 10 Правая фара дальнего света
33 15 Компьютер дизельного двигателя
34 10 Датчик кислорода
35 15 Бензонасос
36 20 Таймер омывателей
37 40 Вентиляторы системы охлаждения двигателя
38 — Не используется
39 40 Запасной предохранитель вентиляторов системы охлаждения двигателя
40 40 Вентиляторы системы охлаждения двигателя

Руководство по эксплуатации

Не нашли ответ на свой вопрос? Попробуйте ознакомится с инструкцией по обслуживанию и эксплуатации пежо 306: «скачать«. Либо задайте его в комментария.

vsepredohraniteli.ru

Пежо 607 все предохранители и реле

Peugeot 607 относится к автомобилям бизнес — класса. Он производился в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. За этот период автомобиль претерпел небольшое обновление, не затронувшее конструктивных особенностей. Из за богатой комплектации, и периодической модификации возможно различное исполнение блоков с предохранителями. Мы представим расположение всех электронных блоков управления, описание схем блоков предохранителей и реле пежо 607.

Расположение электронных компонентов управления

Общая схема

Описание

1	Электронный блок управления ABS
2	Электронный блок управления кондиционером
3	Блок управления электродвигателем вентилятора кондиционера/ отопителя
4	Блок управления противоугонной системой
5	Аккумуляторная батарея
6	Блок управления приводом открывания /закрывания крышки багажника- в правой части багажного отделения
7	Диагностический разъем (DLC)
8	Электронный блок управления двигателем (ЕСМ)
9	Реле электродвигателя вентилятора системы охлаждения 1
10	Реле электродвигателя вентилятора системы охлаждения 2
11	Блок управления подачей присадки — в правой части багажного отделения
12	Блок предохранителей/ реле, центральная консоль — Дизель
13	Блок предохранителей/ реле, моторный отсек 1
14	Блок предохранителей/ реле, моторный отсек 2- под блоком предохранителей/ реле в моторном отсеке
15	Блок предохранителей/ реле, моторный отсек З
16	Блок предохранителей/ реле, приборная панель 1
17	Блок предохранителей/ реле, приборная панель 2
18	Блок предохранителей/ реле, багажное отделение1
19	Блок предохранителей/ реле багажное отделение 2
20	Блок управления свечами накаливания
21	Реле электродвигателя вентилятора отопителя
22	Звуковой сигнал 1
23	Звуковой сигнал 2
24	Блок управления комбинацией приборов
25	Многофункциональный блок управления 1 — встроен в блок предохранителей/ реле 1 приборной панели — функции: Центральный за мок, обогреватель зад него стекла, иммобилайзер, указатели поворота/ аварийная сигнализация, стоп-сигналы, задние габариты. омыватель лобового стекла
26	Многофункциональный блок управления 2- встроен в блок предохранителей/ реле 1 в моторном отсеке- функции: Система кондиционирования .электродвигатель вентилятора системы охлаждения, управление двигателем, противотуманные фары, звуковой сигнал, очистители лобового стекла
27	Многофункциональный блок управления 3- встроен в блок предохранителей /реле 2 в багажном отделении — функции: Разъем электрооборудования прицепа
28	Датчик температуры окружающего воздуха-в зеркале заднего вида на двери
29	Блок управления системой парковки — в правой части багажного отделения
30	Блок управления усилителем рулевого управления
31	Блок управления электроприводом сиденья
32	Блок управления электрооборудованием рулевой колонки
33	Электронный бло куправления SRS
34	Блок управления подвеской
35	Блок управления телефоном
36	Электронный блок управления трансмиссией (ТСМ)
37	Блок управления системой контроля давления в шинах- в правой части багажного отделения

Варианты исполнения боков, а так же количество элементов в нем зависит от комплектации и года выпуска автомобиля.

Блоки предохранителей в моторном отсеке

Основной блок — Вариант 1

Фотография блока

Схема

Обозначение

1	Реле звукового сигнала
2	Реле стартера
3	Реле насоса системы подачи воздуха навыпуск
4	Реле блокировки селектора (диапазон «Р»)
F1	(70 А) Интеллектуальный коммутационный блок (обогрев заднего стекла, наружные зеркала, стекло очиститель, омыватель)
F2	(50А) Электродвигатель вентилятора системы охлаждения
F3	(50A/60A) Система ABS/ESP
F4	(40А) Электродвигатель вентилятора кондиционера/отопителя
F5	(20А) Звуковой сигнал
F6	(20А) Подогреватель сидений — переднего левого и заднего левого
F7	(20А) Подогреватель сидений — переднего правого и заднего правого
F8	(70А) Интеллектуальный коммутационный блок.
F9	(30А) Электропривод сидений
F10	(20А) Реле ближнего света фар — блок автоматического включения
F11	(70А) Интеллектуальный коммутационный блок
F12	(70А) Замок зажигания. Цепь питания противоугонной системы.
F13	(20А) Блок управления освещением
F14	(15А) Цепь питания сдвоенного реле системы впрыска
F15	—
F16	—
F17	(30А) Система ABS/ESP
F18	(30А) Стартер
F19	(20А) Система управления подвеской
F20	(10А) Реле электровентиляторов системы охлаждения двигателя, выключатель дополнительного стоп-сигнала, датчик сцепления и механической коробки передач
F21	(5А) Управление трансмиссией
F22	(25А) Система ABS/ESP
F23	(15А) Блок подогрева дизельного топлива
F24	(5А) Управление двигателем
F25	(10А) Топливный насос
F26	(30А) Блок управления электроприводом сиденья
F27	(25А) Блок реле
F28	(10А) Цепь подогрева дроссельной заслонки, электро клапан управления системой впрыска, расходомер, подогрев масла
F29	(10А) Система добавления присадки
F30	—
F31	(5А) Управление трансмиссией
F32	(10А) Электронный блок системы динамической стабилизации или электронный блок АБС
F33	(15А) Электронный блок управления автоматической коробкой передач (кроме фонарей заднего хода)
F34	(5А) Кислородный датчик, электро клапан рециркуляции отработавших газов, клапан регулятора давления турбо наддува.

Основной блок — Вариант 2

Схема

Расшифровка

F1 20 A Включение реле электро вентилятора системы охлаждения, дополнительного вентилятора (для двигателя V6 HDI), силовое реле компьютера двигателя.
F2 15 A Звуковой сигнал.
F3 10 A Передний и задний стеклоомыватели.
F4 20 A Омыватель фар.
F5 15 A Топливный насос и разгрузочный электро клапан абсорбера.
F6 10 A Гидроусилитель руля, ЭБУ подвески, автоматическая коробка передач.
F7 10 A ЭБУ двигателя, ЭБУ системы ESP.
F8 15 A Цепь обмотки стартера.
F9 10 A Датчик уровня, обогрев салона (HDI), контактор стоп-сигнала.
F10 30 A Датчики блока управления двигателем (катушка зажигания, электроклапаны, кислородные датчики, компьютеры, форсунки).
F11 40 A Реле вентилятора системы кондиционирования воздуха.
F12 30 A Реле очистителя ветрового стекла.
F13 40 A Питание интеллектуального коммутационного блока (+ от замка зажигания).
F14 30 A Турбокомпрессор (на бензиновых двигателях).

Основной блок — Вариант 3

Схема

Назначение

F1 20 A Микропроцессор системы питания двигателя.
F2 15 A Звуковой сигнал.
F3 10 A Электропривод шторы заднего окна.
F4 20 A Омыватель фар.
F5 15 A Топливный насос (кроме двигателей HDI 16V 2 л. и HDI 16V 2,2 л.), блок подогрева дизтоплива (на HDI 16V 2 л.), турбокомпрессор и блок предподогрева дизтоплива (на HDI 24V 2,7 л.), компоненты электронной системы управления двигателем (на HDI 16V 2,2 л.).
F6 10 A Гидроусилитель руля, ЭБУ подвески, автоматическая коробка передач, блок автоматического корректора фар.
F7 10 A Датчик расхода воздуха двигателя, ЭБУ системы ESP.
F8 2 5 A Цепь обмотки стартера.
F9 10 A Датчик уровня охлаждающей жидкости, система отопления салона (HDI), контактор сигнала торможения.
F10 30 A Компоненты электронной системы управления двигателем (форсунки, катушка зажигания, электроклапаны, кислородные датчики ).
F11 40 A Реле вентилятора системы кондиционирования воздуха.
F12 30 A Реле стеклоочистителя.
F13 40 A Питание интеллектуального коммутационного блока (+ от замка зажигания).
F14 30 A Турбокомпрессор.
F15 10 A Правая фара дальнего света.
F16 10 A Левая фара дальнего света.
F17 15 A Левая фара ближнего света.
F18 15 A Правая фара ближнего света.
F19 15 A Подогреватель масляных паров (на 16V 2,2 л. и HDI 16V 2 л.), электроклапан системы подогрева воздуха на впуске (на HDI 16V 2 л.), датчик расхода воздуха (на HDI 16V 2 л. и V6 HDI 24V 2,7 л.), насос высокого давления (на HDI 16V 2,2 л.), кислородный датчик, разгрузочный электроклапан адсорбера (V6 24V 3 л.).
F20 10 A Датчик воды в дизтопливе (на HDI 16V 2 л. и HDI 16V 2,2 л.), насос высокого давления (на V6 HDI 24V 2,7 л.), электроклапан регулятора турбонаддува (на HDI 16V 2 л.), электроклапаны системы распределения и выпуска (на V6 24V 3 л.).
F21 10 A Управление реле вентилятора системы охлаждения двигателя, управление реле вспомогательного вентилятора (на V6 HDI 24V 2,7 л.).

1-ый дополнительный блок

Находится под основным.

Общая схема

Описание

F1	—
F2	(20А) Система управления подвеской
F3	(80А)
F4	(40А) Электродвигатель вентилятора кондиционера /отопителя
F5	(80А)
F6	(20А) Система ABS/ESP
F7	(50A) Система ABS/ESP
F8	(80А)

2-ой дополнительный блок

Назначение

F1	(50А) Электродвигатель вентилятора системы охлаждения
F2	(60А) Блок управления свечами накаливания
F3	(80А) Дополнительный отопитель
F4	(50А) Электродвигатель вентилятора системы охлаждения

Предохранители в салоне пежо 607

Данный блок расположен в приборной панели, снизу слева.

Вариант 1

Фотография блока

Схема

Расшифровка

F1	(30А) Центральный замок
F2	(20А) Аудиосистема
F3	(30А) Омыватель лобового стекла
F4	(30А) Электропривод задних стеклоподъёмников
F5	(15 А) Электронная противоугонная система, монохромный дисплей или электронный блок управления цветным дисплеем, приборная панель, электронный блок управления климатической установкой, автомагнитола/радиотелефон
F6	(10А) Стоп-сигналы
F7	(10А) Выключатели, переключатели, лампа подсветки задней пепельницы, передний плафон, задний плафон, задний прикуриватель, фонари подсветки задних номерных знаков, регулятор фар.
F8	(10А) Диагностический разъем, электронный блок регулятора фар, блок дистанционного радиоуправления замками, датчик температуры воздуха в салоне, блок контроля давления в шинах.
F9	(20А) Омыватели фар
F10	(20А) Лампа перчаточного ящика, передний прикуриватель, плафоны передний и задний, внутреннее зеркало заднего вида, наружные зеркала заднего вида с электроприводом.
F11	(5А) Блок автоматического включения освещения, система подушек безопасности, реле цепи автоматического включения освещения.
F12	(30А) Электропривод задних стеклоподъёмников
F13	(30А) Очиститель лобового стекла
F14	—
F15	(15А) Электропривод стеклоподъёмников
F16	(15А) Задний прикуриватель peugeot 607
F17	(5А) Обогреватель зеркал заднего вида на дверях
F18	(15А) Стоп-сигналы
F19	(10А) Блок системы помощи при парковке, блок бортовой системы навигации
F20	(15А) Сирена, монохромный дисплей или электронный блок управления цветным дисплеем, блок дистанционного радиоуправления зам ками, автомагнитола/радиотелефон, блок монохромного или цветного дисплея навигатора, блок управления подачей присадки в дизтопливо.
F21	(15А) Диагностический разъем, электропроводка буксируемого жилого прицепа, реле габаритных фонарей прицепа
F22	(15 А) Блок управления подачей присадки в дизтопливо, блок памяти водительского сиденья, блок клавиш управления на панели двери водителя, блок клавиш управления на панели двери переднего пассажира
F23	(30А) Стеклоподъемник двери водителя, стеклоподъемник двери переднего пассажира, вентиляционный люк в крыше, клавиши стеклоподъемника двери пассажира на этой двери и на двери водителя.
F24	(10А) Задние противотуманные фонари
F25	(40А) Разъем (джампер)
F26	(40А) Электрообогреватель заднего стекла, усилитель радиоантенны
F27- 35	Запасные

За передний прикуриватель отвечает предохранитель номер 10.

Вариант 2

Схема

Назначение

F1 15 A Насос омывателя ветрового стекла и датчик уровня омывающей жидкости.
F2 30 A Масса электроцепи системы блокировки и суперблокировки замков.
F3 5 A Подушки безопасности.
F4 10 A Контактор педали сцепления, двухфункциональный контактор тормозной системы, диагностический разъем, датчик системы динамической стабилизации ESP, светочувствительное зеркало заднего вида.
F5 30 A Питание передних стеклоподъемников и вентиляционного люка.
F6 30 A Питание задних стеклоподъемников.
F7 5 A Контактор перчаточного ящика, плафоны общего освещения салона, плафоны индивидуального освещения, макияжные зеркала.
F8 20 A Питание многофункционального дисплея, блок подрулевых переключателей, сирена охранной сигнализации, питание коммутационного блока прицепа, автомагнитола RD4, радиотелефон GPS RT3, блоки управления электрическими зеркалами и всеми стеклоподъемниками.
F9 30 A Передний и задний прикуриватели (не более 100 Вт).
F10 15 A Питание компьютера бака для присадки к топливу.
F11 15 A Компьютер АКП, контактор селектора АКП, замок зажигания с противоугонным устройством.
F12 15 A Питание коммутационного блока прицепа, гарнитуры «свободные руки», реле сидений коммутационного блока памяти сиденья, датчика дождя и освещенности.
F13 5 A Питание коммутационного блока двигателя.
F14 15 A Питание коммутатора парктроника, панель приборов, кондиционер воздуха, коммутатор подушек безопасности и пиротехнических преднатяжителей.
F15 30 A Питание системы блокировки и суперблокировки замков.
F17 40 A Усилитель Hi-Fi, обогрев наружных зеркал заднего вида.

За прикуриватель отвечает предохранитель номер 9 на 30А.

Дополнительный блок

F31 5 A Правый фонарь стоп-сигнала.
F32 5 A Левый фонарь стоп-сигнала.
F33 5 A Третий фонарь стоп-сигнала.
F34 5 A Цепь электропитания радиотелефона.
F35 5 A Компьютер системы контроля давления в шинах, CD-чейнджер.
F36 30 A Реле сиденья пассажира.
F37 30 A Обогрев сиденья переднего пассажира и заднего правого сиденья.
F38 30 A Обогрев сиденья водителя и заднего левого сиденья.
F39 30 A Реле сиденья водителя.
F40 5 A Диагностический разъем.

Блок предохранителей в багажном отсеке

Он устанавливался не на всех моделях. Чтобы получить доступ, надо открыть крышку багажной ниши (слева).

Назначение

PF1* 600 A Стартер, генератор, коммутатор системы охлаждения, коммутационный блок предохранителей, электровентилятор системы охлаждения двигателя, дополнительный электровентилятор (для двигателя V6 HDI).
PF2* 150 A Коммутационный блок двигателя.
PF3* 60 A Обогрев заднего стекла, коммутатор привода крышки багажника, замок багажника, коммутационный блок прицепа.
PF4* 30 A Коммутационный блок прицепа (устанавливается дополнительно)

Руководство по эксплуатации Peugeot 607

Больше информации про замену предохранителей можете узнать скачав и изучив данное пособие в формате pdf.

vsepredohraniteli.ru

Peugeot 207 где находятся предохранители. Блог, факты, фотографии

Содержание статьи:
Фото
Видео
Похожие статьи

Какой предохранитель отвечает за кондиционер Peugeot 207? Полностью и кондей заработал, есть желание попробовать заменить предохранитель, подскажите какой слот нужно заменить и где находится сам блок.

История логотипа. Эмблема логотипа Пежо менялась несколько раз на протяжении всей истории фирмы. Однако основной символ компании – лев, никогда не исчезал с нее. Изначально, когда, Peugeot выпускало пилы и другие режущие инструменты, лев олицетворял прочность продукции, такую же как зубы льва.

Назначение и расположение предохранителей Peugeot 206 седан. Блоки с электрическими предохранителями находятся в салоне под приборной панелью и в Посетите наш туристический форум и найдите где можно красиво отдохнуть.

Peugeot 207 › Бортжурнал › Диагностика стартера. Смотрим по схеме нахождение предохранителя стартера у вашей машины, и осматриваем его (на пежо 207 это F8 20А под капотом).

Имя или e-mail адрес:. Мне бы ее где-нибудь в спб замутить. Уточните, кондиционер работает или нет? Вы сомневаетесь, что дело было в нём?

Руководство пользователя Peugeot 207 – Предохранители

Оцените износ щеток и при необходимости замените, проверьте люфт втулок, очистите все от грязи, замените смазку. Какой предохранитель попробовать заменить? Столкнулся я недавно с проблемой печальной. Не понятно почему не видит положение селектора бодик четвертый скрин. Вы сомневаетесь, что дело было в нём?

Ссылки Youtube В Контакте LiveJournal Twitter Руководства Citroen Руководства Peugeot Peugeot Servicebox Citroen Service Отзывные кампании.

Обратно в Французские автомобили. Теперь есть новый блок тока стоит до”””я!!! Перейти к содержимому У вас отключен JavaScript. Значит пригорели медные пятаки, меняем втягивающее реле на новое, либо ремонтируем в интернете есть видео и форумы где люди описывали процесс ремонта.

Это не рекомендуется для публичных компьютеров.
