Стинол 205 – stinol 205q.002, стинол 205, стинол 205q, однокамерный холодильник стинол, устройство холодильника стинол 205, ремонт холодильника стинол 205
stinol 205q.002, стинол 205, стинол 205q, однокамерный холодильник стинол, устройство холодильника стинол 205, ремонт холодильника стинол 205

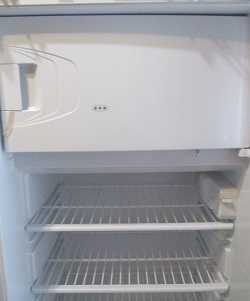

Stinol 205Q.002
Тип холодильник с морозильником, расположение отдельно стоящий, расположение морозильной камеры сверху, цвет / материал покрытия белый / пластик, управление электромеханическое, энергопотребление класс В, количество компрессоров 1, компрессор TLES 5F, терморегулятор K59 01918, ТАМ-133-1M (2,5), хладагент R134a – норма заправки 80 грамм, количество дверей 1, габариты ширина 60 см, высота 167 см, глубина 60 см, размораживание морозильного отделения ручное, размораживание холодильного отделения капельная система, общий объем 325 л, объем холодильной камеры 285 л, объем морозильной камеры 40 л, мощность замораживания 4,5 кг/сутки, температура в морозильном отделении -18 С, материал полок стекло, возможность перевешивания двери есть, уровень шума до 42 дБ, климатический класс N
В состав холодильного агрегата входит: компрессор, конденсатор, статический испаритель морозильного отделения, «плачущий» испаритель холодильного отделения, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно вынесенный, не запененный конденсатор.

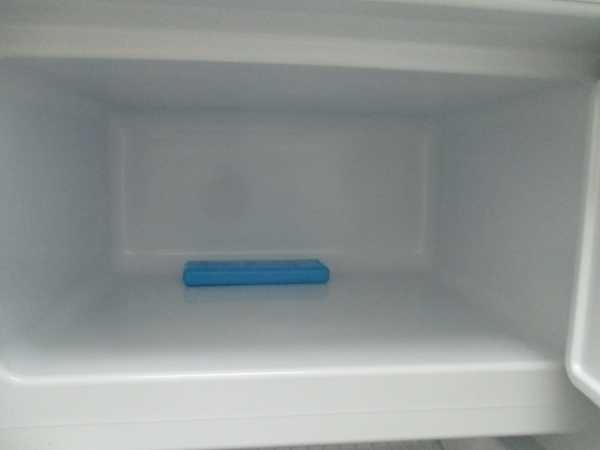

Продукты в холодильном отделении охлаждаются испарителем, находящимся за задней стенкой ХО. К испарителю подведен капилляр терморегулятора косвенного метода регулирования температуры, фиксирующего температуру испарителя и отключающего мотор-компрессор при достижении заданной температуры.
Оттайка холодильной камеры автоматическая. При отключении компрессора температура испарителя до следующего замыкания контактов терморегулятора повышается до плюсовой, весь конденсат, вымерзший на задней стенке тает. Вода удаляется по каналу сбора слива конденсата, расположенного внизу на задней стенке ХК, в емкость сбора конденсата. Емкость закреплена на компрессоре холодильника, рабочая температура компрессора достигает 90 С. и вода быстро испаряется в окружающую среду.
Дефекты
1 2 3 4 5 6 7 8 9 10
www.xn—63-mdduaoecugb2g2e.xn--p1ai
Stinol 205 Q Инструкция по эксплуатации онлайн [7/21]
5 П О Р Я Д О К Р А Б О Т Ы
5.1 Подключение холодильного прибора к электросети осуществляется путем включения вилки эл. шнура
холодильника в розетку.
ВНИМАНИЕ! ПОВТОРНОЕ ВКЛЮЧЕНИЕ ХОЛОДИЛЬНИКА В ЭЛЕКТРОСЕТЬ НЕОБХОДИМО
ПРОИЗВОДИТЬ НЕ РАНЕЕ ЧЕМ ЧЕРЕЗ 3-4 МИНУТЫ ПОСЛЕ ЕГО ОТКЛЮЧЕНИЯ.

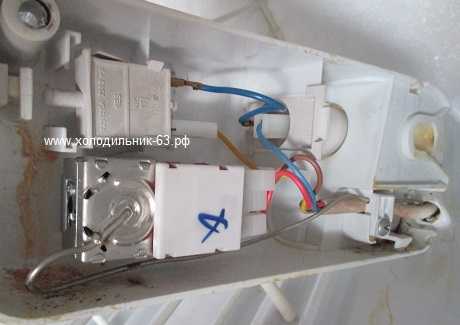

5.2 Коробка управления:
Терморегулятор, установленный на коробке управления в холодильной камере автоматически
поддерживает температуру внутри холодильного прибора.
Положение терморегулятора указывает риска-указатель на ручке. Положение ручки терморегулятора,
показанное на рисунке 4 соответствует полному отключению холодильной камеры и НТO. Поворот ручки из
положения 1 в положение 5 обеспечивает плавное понижение температуры, при этом 5 положение ручки
терморегулятора соответствует режиму наибольшего охлаждения.
5.3 Предупреждения и рекомендации по эксплуатации и уходу за холодильным прибором:
Перед началом уборки холодильный прибор следует отключить от сети эл. питания, открыть двери и
выдержать его при комнатной температуре не менее двух часов до полной оттайки.
В случае отъезда на длительное время рекомендуем Вам отключить холодильный прибор от эл. сети,
освободить его от продуктов, вымыть, проветрить и оставить двери открытыми во избежание образования
неприятных запахов.
Не следует класть в НТО заполненные стеклянные емкости, поскольку жидкость при замораживании
может разрушить стекло.
Температуру можно регулировать положением ручки терморегулятора с учетом частоты открывания
дверей, количества продуктов на полках и температуры в помещении, при этом следует учитывать, что наименее
холодное место – на верхней полке-балкончике панели двери, а наиболее холодное – в нижней части холодильной
камеры (на поддоне).
Не допускается эксплуатация холодильного прибора без верхней полки двери ХК, так как она является
упором для выключателя лампы освещения.
Внимание! При работе холодильного прибора в 5 положении ручки терморегулятора в холодильной
камере возможно достижение минусовых температур, поэтому не рекомендуется эксплуатировать прибор в
указанном положении длительное время.
В случае отключения эл. тока надежная теплоизоляция холодильного прибора позволяет хранить
продукты в течение 12 часов без каких-либо изменений в продуктах, если не открывать дверь НТО.
Во время уборки и чистки холодильного прибора при попадании моющего раствора в отверстие, через
которое стекает талая вода, насухо вытрите ванночку компрессора.
В результате температурных деформаций составных частей холодильного прибора возможно появление
“потрескивания”, что не является дефектом и не влияет на работоспособность холодильника.
Конструкция холодильного прибора предусматривает возможность изменения направления
открывания дверей (перенавеску дверей должен производить квалифицированный механик
сервисной мастерской).
Не допускается:
открывать холодильный прибор, держась за края двери во избежание повреждения уплотнительной резины;
мыть холодильник с использованием горячей воды.
5.4 Советы, которые помогут Вам сэкономить электроэнергию.
Своевременно удаляйте лед из НТО.
Как можно меньше держите двери прибора открытыми.
Устанавливайте холодильный прибор вдали от источников тепла и прямых солнечных лучей.
Не ограничивайте движение воздуха сзади холодильного прибора.
При разморозке продуктов помещайте их в холодильную камеру.
Лист
646050
9
Изм Лист № докум. Подпись Дата
Инв. № подл. Подпись и дата Взам. инв. № Инв. № дубл. Подпись и дата
mcgrp.ru
Ремонт холодильника Стинол 205 E на дому в СПб
У вас стоит холодильник STINOL 205 E? Это отличный выбор, ведь такие агрегаты очень долговечны и выдерживают многое. И даже если ваш любимый 205 E сломался, не отчаивайтесь. Его можно отремонтировать быстро и недорого. Обращайтесь в компанию «Холодок» – мы сделаем качественный ремонт холодильника STINOL 205 E прямо у вас на дому, в любой точке СПб и Ленобласти.
Типичные поломки «стальной» модели
Производство холодильников Стинол было запущено на Новолипецком металлургическом комбинате, поэтому техника изначально получилась прочной и надежной, «со стальным характером». Модель 205 E – не исключение. Это качественные холодильники с огромным запасом прочности. Они бесперебойно работают в наших нестабильных электросетях, стойко выносят перегрузки продуктами и плохой уход. STINOL 205 E способен запросто проработать без ремонта 10 лет или даже дольше.
Неисправности Стинола 205 E обычно связаны с износом узлов и деталей. Реже бывают поломки из-за сильных скачков напряжения и ошибок в эксплуатации. Чаще всего у холодильников этой модели:
- перегорает пускозащитное реле;
- выходит из строя термодатчик;
- ломается мотор-компрессор.
Реже случаются утечки фреона, проблемы с освещением или дверными петлями.
Кому доверить ремонт STINOL 205 E
Даже сломавшись, этот холодильник остается ценной техникой. Надо его только правильно отремонтировать. После ремонта вы снова сможете пользоваться своим удобным, надежным и привычным кухонным помощником. Кто отремонтирует холодильник STINOL 205 E? В СПб эту ответственную работу лучше всего поручить мастерам компании «Холодок».
У нас удобные и выгодные условия сотрудничества для каждого владельца Стинола 205 E:
- Ремонт с гарантированным качеством. Все наши мастера – настоящие профессионалы, которые знают подход к каждой модели холодильников STINOL, в том числе и к 205 E. Вы получите официальную гарантию фирмы на выполненный ремонт и установленные детали (если будет произведена замена).
- Мы ремонтируем холодильники на дому, никогда не вывозим их в мастерскую. Это не только удобнее и дешевле для вас, но и лучше для вашего холодильника, ведь лишняя перевозка не пойдет ему на пользу.
- Как правило, ремонт выполняется за один выезд. Мастер оценит состояние холодильника еще при оформлении заявки по телефону и привезет с собой все необходимое – оборудование, материалы, запчасти. Только в очень редких случаях специалисту приходится приезжать дважды или довозить запчасти позже.
- Ремонт холодильников STINOL 205 E стоит у нас недорого. Запчасти к этой модели вполне доступны, а работу мастера мы оцениваем адекватно, без лишних надбавок. Выезд специалиста и диагностика – бесплатные.
Чтобы заказать ремонт STINOL 205 E, звоните нам или оставляйте заявку на сайте. Мы уточним, что именно случилось с вашим холодильником. А затем наш мастер приедет к вам в любое удобное время и устранит все неисправности.
remont-kholodilnikov.spb.ru
Stinol 205 Q Инструкция по эксплуатации онлайн [3/21]
2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА УТИЛИЗАЦИИ
2.1 Безопасность холодильного прибора подтверждена сертификатами выданными
уполномоченными органами осуществляющими Государственный надзор за безопасностью и здоровьем
человека в РФ:
ГОССТАНДАРТ – РОСС.RU.МЕ 10 В 02504;
Государственная противопожарная служба МВД – ССПБ.RU.УП001.В00260.
2.2 При эксплуатации холодильного прибора соблюдайте общие правила электробезопасности
при пользовании электроприборами.
646050 2.3 Холодильный прибор выполнен по степени защиты от поражения эл. током класса 1,
при котором токопроводящие элементы конструкции соединены с заземляющим проводом.
В случае если Вы устанавливаете холодильный прибор в помещение с двухпроводной
электросетью, не снабженное квартирным устройством защитного отключения, холодильный прибор
эксплуатируют с устройством защитного отключения, имеющим значения параметров не хуже: диапазон
номинальных напряжений 220-240 В, переменный ток частотой 50 Гц, номинальная мощность нагрузки
не менее 1,3 кВА, время срабатывания по току утечки до 3 мА – не более 1 секунды.
Для выполнения необходимых работ по подключению устройства защитного отключения
следует обратиться к квалифицированному электрику для его установки (установка производится за
счет потребителя).
2.4 Если вилка шнура питания не подходит к Вашей розетке, следует обратиться к
квалифицированному электрику для установке розетки с заземляющим контактом (установка
производится за счет потребителя).
2.5 Электробезопасность холодильного прибора гарантирована только в том случае, если
правильно выполнено заземление электропроводки, к которой подключен прибор.
2.6 ВНИМАНИЕ:
Перед включением холодильного прибора в эл. сеть проверьте отсутствие нарушения изоляции
шнура питания. Следите, чтобы шнур питания не имел: перегибов (радиусом менее 20 мм), изломов,
натяжения, местных пережатий, повреждений (нарушения изоляции, изломов вилки, заусенец на
штырях).
Подключайте холодильный прибор в эл. сеть имеющую исправное устройство защиты
(автоматические выключатели, плавкие предохранители и т.д).
При повреждении шнура питания во избежание опасности его должен заменить квалифицированный
электрик.
Не допускайте в процессе эксплуатации попадания влаги на токоведущие части конструкции
холодильного прибора.
Очищайте от пыли элементы конструкции, расположенные на задней стенке холодильного прибора
не реже одного раза в год.
Отключайте холодильный прибор от эл. сети при:
отключении напряжения эл. сети.
его уборке и чистке.
его перемещении на другое место.
влажной уборке помещения под ним.
вашем отъезде на длительное время.
выполнением других работ по его техническому обслуживанию.
замене лампы освещения.
Лист
646050
5
Изм Лист № докум. Подпись Дата
Инв. № подл. Подпись и дата Взам. инв. № Инв. № дубл. Подпись и дата
mcgrp.ru
Stinol 205 Q Инструкция по эксплуатации онлайн [10/21]
7.10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, КОТОРЫЕ МОЖНО УСТРАНИТЬ САМОСТОЯТЕЛЬНО
ВНИМАНИЕ! При устранении неисправностей соблюдайте правила безопасности, изложенные в
настоящем руководстве.
Возможная неисправность, ее
внешнее проявление,
дополнительные признаки
Вероятная причина Метод устранения
Включенный в эл. сеть холодильный
прибор не работает, лампа освещения
не горит, индикаторная лампочка не
горит.
Отсутствует напряжение в эл.
сети.
Нет контакта штепсельной
вилки с розеткой.
Выключен терморегулятор.
Проверьте наличие напряжения в эл.
сети.
Обеспечьте контакт штепсельной
вилки с розеткой.
Включите терморегулятор.
Повышенный шум Холодильный прибор
соприкасается с рядом стоящим
оборудованием.
Трубопроводы холодильного
агрегата соприкасаются с
корпусом холодильника или
между собой (после
транспортировки или
проведения погрузочно-
разгрузочных работ).
Неубрана транспортная распорка
между компрессором и задней
стенкой ниши шкафа.
Добейтесь наличия гарантированных
зазоров меду прибором и рядом
стоящим оборудованием.
Устраните соприкасание
трубопроводов холодильного агрегата с
корпусом холодильного прибора или
между собой.
Убрать транспортную распорку.
Наличие характерного звука при
открывании дверей, тугое открывание
дверей.
Прилипание уплотнителя к
плоскости прилегания двери к
шкафу.
Промойте уплотнитель двери и
плоскость шкафа, к которой прилегает
дверь, теплой водой и насухо протрите
мягкой тканью
Отсутствует освещение камеры. При
открытой двери ХК лампа не горит, а
холодильный агрегат работает.
Перегорела лампа освещения. Снимите плафон, замените лампу
(согласно рис. 5 приложения).
Наличие воды, появление запаха в
камерах холодильного прибора.
Не регулярная или не
тщательная уборка камеры
холодильника, наличие
загрязнений под уплотнителем
двери, несоблюдение указаний
по подготовке продуктов к
хранению или длительное
пребывание холодильного
прибора отключенным при
плотно закрытой двери;
засорение системы отвода талой
воды.
Произведите оттайку испарителя,
тщательную уборку камеры и
проветрите камеры в течение 3-4 часов.
Подготовьте продукты к хранению по
рекомендациям, приведенным в
руководстве. Очистите с помощью ерша
отверстие, через которое стекает талая
вода. (изм.1)
В случае появления других неисправностей обращайтесь в специализированную мастерскую по ремонту.
Лист
646050
12
Изм Лист № докум. Подпись Дата
Инв. № подл. Подпись и дата Взам. инв. № Инв. № дубл. Подпись и дата
mcgrp.ru
Stinol 205 Q Инструкция по эксплуатации онлайн [4/21]
2.7 ЗАПРЕЩАЕТСЯ:
Использовать удлинители и переходники для подключения холодильного прибора к эл. сети, без
подтверждения сертификации по требованиям безопасности и рассчитанные на ток менее 10 А, напряжение
менее 250 В, класса защиты от поражения электрическим током –1.
Эксплуатировать холодильный прибор в помещениях с повышенной влажностью – более 80% и наличием
токопроводящей пыли.
Самостоятельно производить ремонт электрооборудования и других элементов конструкции, вносить
изменения в конструкцию изделия.
Устанавливать в холодильный прибор электролампу мощностью более 15 Вт.
Использовать холодильный прибор для целей не оговоренных настоящим руководством.
2.8 ПОМНИТЕ:
По истечении установленного среднего срока службы (15 лет), с завода изготовителя снимается
ответственность за дальнейшую безопасную эксплуатацию холодильного прибора.
По истечении 10-ти лет эксплуатации холодильного прибора, рекомендуем Вам один раз в 2 года приглашать
мастера сервисной мастерской для технического освидетельствования холодильного прибора, с целью
обеспечения электропожарной безопасности при последующей эксплуатации.
2.9 Утилизация холодильного прибора.
Упаковка холодильного прибора изготовлена из экологически чистых материалов, которые могут быть сданы
в организации осуществляющие вторичную переработку сырья в Вашей местности.
По истечении срока эксплуатации холодильный прибор следует утилизировать по привалам, действующим в
Вашей местности.
Перед утилизацией выньте шнур питания из розетки эл. сети и отрежьте шнур. Сохраните нетронутыми до
места утилизации, трубки контура агрегата.
Лист
646050
6
Изм Лист № докум. Подпись Дата
Инв. № подл. Подпись и дата Взам. инв. № Инв. № дубл. Подпись и дата
mcgrp.ru
Stinol 205 Q Инструкция по эксплуатации онлайн [5/21]
3 УСТРОЙСТВО ХОЛОДИЛЬНОГО ПРИБОРА
3.1 Перед дальнейшем чтении руководства просмотрите Приложение с иллюстрациями.
Настоящее руководство действительно для нескольких моделей холодильных приборов, поэтому возможны
некоторые различия по сравнению с приведенными иллюстрациями.
3.2 Холодильная камера
Система оттаивания автоматическая. Влага конденсируется на задней стенке камеры, в виде инея или
замерзших капель, которая оттаивает после каждого отключения компрессора. Талая вода по водоотводящей
системе поступает в ванночку над компрессором, где испаряется. Во избежание скопления талой воды на дне
холодильной камеры рекомендуем Вам периодически чистить водоотводящую систему и отверстие, через которое
стекает талая вода, с помощью ершика (рисунок 2).
Полки можно регулировать по высоте, изменяя таким образом внутреннее пространство в зависимости от
Ваших потребностей.
Оснащение панели двери также обеспечивает максимальную практичность в использовании. Полки-балкончики легко снимаются, что наиболее удобно при выполнении уборки и чистки холодильника. (изм.1)
3.3 Низкотемпературное отделение (НТО)
Символ , нанесенный на дверцу НТО, означает, что в данной камере возможно длительное
хранение замороженных продуктов с температурой не выше минус 18
О
С, обеспечивая наиболее длительный срок
хранения продуктов.
Режим оттайки ручной. Когда толщина инея на стенках испарителя НТО превысит 5 мм, следует
отключить холодильный прибор от эл. сети. Дверь оставить открытой до полного оттаивания инея.
НТО оснащено водоотводящей системой, обеспечивающей сбор талой воды в емкость, устанавливаемую
на верхнюю полку холодильной камеры (рисунок 3).
Лист
646050
7
Изм Лист № докум. Подпись Дата
Инв. № подл. Подпись и дата Взам. инв. № Инв. № дубл. Подпись и дата
mcgrp.ru
