Стабилизатор напряжения для холодильника: виды, подбор, нужен ли?

Если бы напряжение в наших сетях соответствовало требованию 220 В с 10% допуском в обе стороны, не было бы потребности и в улучшении его характеристик. К качеству электроэнергии особенно требовательна домашняя техника, в том числе и холодильное оборудование.

Такой прибор, как стабилизатор напряжения для холодильника, нужен, чтобы защитить дорогой агрегат от многочисленных негативных последствий.

Содержание статьи:

Значение стабилизатора в защите холодильника

Какие бы новейшие технологии ни использовали производители, сколькими бы дополнительными опциями ни обладал агрегат, подключается он, как и его самый простой предшественник к той же розетке 220 В. Входное напряжение в наших сетях имеет далеко не лучшее качество. А холодильник устроен так, что отдельные его узлы способны нормально функционировать только при напряжении с нормальными параметрами.

Особо опасны перепады напряжения для такого важного элемента холодильника как компрессор. В его конструкцию включена плата, отвечающая за регулирование процесса охлаждения, которая и является наиболее уязвимым местом. В результате внезапного повышения показателя напряжения этот дорогостоящий элемент может выйти со строя.

Стабилизатор напряжения нужен при эксплуатации холодильника, подключенного к сети с характерными скачками напряжения. Например, при подключении к старым сетям или дизельному генератору

Для обмоток электродвигателя опасно как длительное присутствие пониженного напряжения, так и долгое влияние большого пускового тока из-за затянувшегося процесса активизации на небольшом напряжении. В результате воздействия высоких температур на обмотки с большой вероятностью произойдет оплавление изоляции.

Коррекция напряжения требуется не только для современным образцам холодильного оборудования. Модели холодильников, выпущенных давно, не оснащены защитой от преждевременного запуска. Поэтому, когда напряжение отключается и тут же резко включается, страдает кривошипно-кулисная пара компрессора в результате гидроудара в имеющемся над поршнем пространстве.

Стабилизатор отключит питание, когда выходное напряжение достигнет максимума, обеспечит задержку времени перед очередным запуском компрессора.

Как и другая бытовая техника, холодильные шкафы для продуктов рассчитаны на продолжительную работу при нормальном напряжении. Когда напряжение в сети имеет значительное отличие от номинала, не обойтись без стабилизатора

Прежде чем принять решение о приобретении стабилизатора, нужно убедиться в целесообразности покупки. Для этого следует изучить параметры существующей электрической сети. Рекомендуют измерять на протяжении нескольких дней напряжение в сети во время пикового потребления. Желательно использовать приборы, фиксирующие действующее напряжение. Зарубежные производители обозначают эту функцию True PMS.

Если по результатам замеров окажется, что контролируемый параметр не превышал пределы 205-235 В, стабилизатор потребуется только для новой дорогостоящей модели холодильника, элементы которого особо чувствительны к перепадам. Ситуация считается критической, когда отклонения напряжения в сторону увеличения превышают +10% или -15% в сторону уменьшения.

Согласно указаниям ГОСТа за номером 32144-2013, обозначенным в пункте 4.2.2, при скачках напряжения до 10 % стабилизатор для работы холодильника не требуется. То есть при поставке сетью переменного напряжения в интервале 198 — 242 В прибор для стабилизации может не использоваться

В этом случае подключение стабилизатора является обязательным условием. Большинство новых моделей укомплектовывают встроенными стабилизаторами напряжения. Надежность их вызывает сомнения, т.к. на практике они при больших перегрузках сети плохо справляются со своей задачей. В критической ситуации они сами могут повредиться и агрегат останется полностью без защиты.

Виды стабилизаторов для холодильника

Приборы, предназначенные для стабилизации напряжения, отличаются как конструкцией, так и величиной мощности выхода, принципом функционирования. По этим признакам различают три вида стабилизаторов для холодильника: электромеханические, они же сервоприводные, релейные, симисторные или электронные.

На фото все три вида стабилизаторов: сервоприводный — самые дешевый, релейный, электронный— наиболее надежный, устойчивый, но и дорогостоящий

Подразделяют стабилизаторы и по типам электросети. Они могут быть одно- и трехфазными. Первые имеют компактные габариты, а т.к. в их конструкции нет охлаждающего вентилятора, они при работе почти не шумят. Осуществляют контроль выходного напряжения непрерывно, но уровень реагирования на входное напряжение довольно низкий.

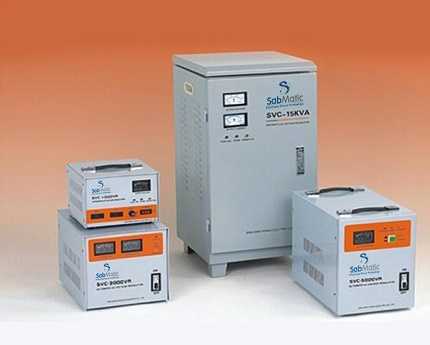

Для домов, питающихся от электросети 380 В, разработаны трехфазные стабилизаторы, рассчитанные на большую нагрузку, но когда одна из фаз выходит со строя, защитный режим не работает. В зависимости от вида напряжения в сети приборы делят на работающие с напряжением низким, высоким и скачкообразным.

1. Приборы электромеханического типа

Сервоприводные приборы управляют приводом токоприемника и контролируют параметры напряжения посредством электронной платы. Высокая точность — их главное достоинство, погрешность составляет всего 2-4%. Недостаток заключается в быстродействии, спровоцированном инерционностью 10-20 вольт.

Электромеханический стабилизатор — вид изнутри. Бегунок, передвигаясь по виткам обмотки, меняет выходное напряжение. Большое число узлов делает такие приборы недолговечными

Хорошо работает такой стабилизатор в условиях или медленно изменяющегося напряжения, или стабильно низкого, или завышенного. При сильных скачкообразных перепадах прибор быстро придет в негодность. Такие условия чаще всего наблюдаются на дачах, в загородных коттеджах, так что такой вариант здесь не подходит.

2. Стабилизатор релейного вида

Простая система управления стабилизатором релейного вида выдерживает значительные перепады. На его электронном блоке, а также на контроллере имеются силовые реле, которые и отвечают за коммутацию обмоток трансформатора. Переход происходит крайне оперативно — всего за 0,5 сек.

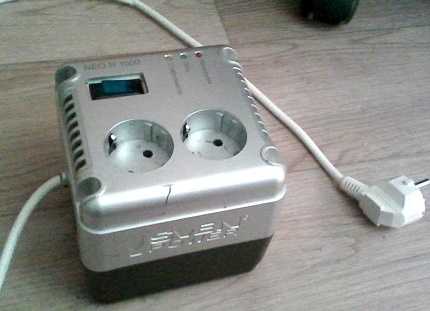

На фото стабилизатор релейного типа. Это оборудование в быту наиболее распространено. Зачастую потребителей привлекает его сравнительно небольшая стоимость

Слабым звеном является микроконтроллер — он может сгореть, не выдержав чрезмерной мобильности показателей входного напряжения. Работа по переключению ступеней трансформатора сопровождается щелчками, что не прибавляет комфорта в доме. Такие модели предназначены для использования в сетях, где быстрая перезагрузка напряжения происходит постоянно.

3. Системные модели приборов

Такой элемент, как реле в электронном стабилизаторе отсутствует, управлением заведуют семисторы, быстро отзывающиеся на малейшие изменения в сети. Отсутствие механических контактов дает возможность при перебоях напряжения осуществлять множественные переключения бесшумно.

Тиристорный стабилизатор SKAT ST-12345. Он охватывает обширную вилку входных напряжений, отличается высокой мощностью и скоростью стабилизации, соответствует всем отечественным и международным стандарт

Перегрузки напряжения до 20% они выдерживают на протяжении 12 ч, а до 100% — одну минуту. Производители системных стабилизаторов предъявляют высокие требования к качеству деталей и точности сборки, поэтому как долговечность, так и стоимость приборов соответствующая.

Критерии выбора прибора для стабилизации

Основной критерий для выбора — мощность. Далее следуют такие показатели, как ступени стабилизации напряжения, скорость срабатывания, точность и диапазон. Вспомогательные параметры — уровень шума, напряжение на входе, присутствие дополнительных опций.

В выборе прибора для стабилизации напряжения кроме стоимости и уровня звука стоит обратить внимание на скорость коррекции параметров сети и надежность (+)

Расчет мощности стабилизатора

Этот параметр является очень важным для стабилизатора. Здесь имеется в виду полная мощность на входе в условиях напряжения 220 В. Активную мощностную характеристику холодильника можно узнать из его паспорта, но в расчетах участвует полная мощность.

Поскольку холодильник является индукционной составляющей, мы имеем дело с реактивной нагрузкой в цепи и добавочным показателем — cos φ. Этот параметр можно найти в паспорте оборудования. Полная мощность равна частному от деления активной мощности в ваттах на cos φ, который для холодильника равен 0,9. Если это значение найти не удастся, то мощность следует разделить на 0,7.

Холодильник при запуске имеет большой стартовый ток, иногда превосходящий номинальный до 5 раз. По этой причине происходит троекратное повышение полной мощности. Так, для холодильного агрегата мощностью 600 Вт, максимальная мощность составит: (600 х 3) : 0,9 = 2000 Вт. К максимальной мощности добавляют активную и получают мощность устройства.

Поскольку стабилизатор является низкоинерционным прибором с быстрой реакцией на любые перемены в нагрузке или входной сети, для него необходим некоторый запас по мощности. В противном случае запуск двигателя компрессора, вызовет срабатывание защитной функции из-за перегрузки.

Схема наглядно изображает, насколько пусковые значения тока превышают рабочие параметры. Пусть это и кратковременная нагрузка, но ею нельзя пренебрегать (+)

Когда известна пусковая и номинальная мощность, можно и по-другому подойти к расчету. К примеру, холодильник Wirlpool ARC4020 с номинальной мощностью 200 Вт и пусковой — 1000 Вт. Нужно найти разницу между этими значениями: 1000 – 200 = 800 Вт. Максимальная мощность составит: 200 + 800 = 1000 Вт. Учитывая 20% запас, находят искомую мощность стабилизатора: 1000 х 1,2 = 1200 Вт = 1,2 кВт.

Если стабилизатор планируется установить не только для холодильника, а для всех электроприборов в целом, расчет его мощности выполняют по параметрам автомата. Для этого напряжение умножают на величину тока, которое находят на маркировке автомата. Когда напряжение 220 В, а ток 16 А, то стабилизатор должен иметь напряжение 3520 Вт.

Мощность стабилизатора должна обеспечивать корректировку пусковых токов компрессора холодильника или группы запускаемых одновременно приборов

Выбор по скорости срабатывания

Нестабильная сеть требует наличие прибора с высокой скоростью реакции. Поэтому электромеханический стабилизатор старого типа, функционирующий по принципу ЛАТРа, в таких условиях неуместен, т.к. обладает низкой скоростью стабилизации. Когда в сети появляется скачок, временной промежуток установки номинала может затянуться до трех секунд. В условиях броска очень высокого напряжения холодильник успеет выйти со строя.

Скоростью срабатывания, достаточной для защиты холодильника от скачков напряжения, считается 10 — 20 мс. За 20 миллисекунд укладывается как раз только один период поставляемого бытовой сетью напряжения

Этот недостаток не компенсирует даже высокая точность устройства. Если делать по этому параметру выбор между стабилизатором релейным и семисторным, то их реакция на перепады напряжения почти одинакова. При этом прибор первого вида обойдется дешевле. Преимущество второго в абсолютной бесшумности.

Точность и диапазон стабилизатора

В маркировке этих приборов обязательно присутствует такой параметр, как точность. Обозначен он символами «У», что обозначает узкий и «Пт» — повышенная точность. Встречается и маркировка в виде символов «Птт», «Пттт». Для холодильника обычно выбирают два первых. Вторые два необходимы для оборудования, используемого в медицине в случае больших колебаний диапазона.

Большой диапазон рабочих напряжений — хорошая характеристика для стабилизатора. Типовая вилка — 120 – 300 или 100 -260 В. При выборе подходящего прибора можно использовать этот график (+)

Среди трех видов стабилизаторов наибольшей точностью обладает динамический тип. В двух других изменения напряжения идут ступенчато. Получить точно 220 вольт реально невозможно, на входе оно будет или немного в плюсе или чуть в минусе по отношению к номиналу. Зато эти значения не превысят допуска, заложенного в ГОСТ п.4.2.2 ГОСТ 32144-2013.

Входное напряжение и другие параметры

В бытовых сетях допускается отклонение от стандартных 220 В, но не более 10%. Если есть уверенность, что допуск не будет превышен, то покупать стабилизатор не нужно, но такое бывает очень редко. Значительно чаще разброс величин напряжения колеблется в пределах 140 – 270 В, а то и больше.

По этой причине при выборе прибора нужно смотреть документацию. Здесь вы найдете допускаемый диапазон напряжений на входе, а он для каждой модели разный. К прочим параметрам относится уровень шума, геометрия входного напряжения.

Для самых популярных моделей холодильников можно подобрать стабилизатор, воспользовавшись этой таблицей. Здесь мощность прибора привязана к мощности компрессора (+)

Если для работы прибора нужна гладкая синусоида, то этот момент должен быть ключевым при выборе прибора. Плюсом для стабилизатора является наличие такой опции, как режим bypass. Эта функция открывает путь для поступления входного напряжения напрямую. Когда напряжение в сети соответствует регламенту, оно поступает на холодильник непосредственно. При отклонениях от номинала в цепь включается стабилизатор.

Особенности установки и подключения стабилизатора

В паспорте стабилизатора производители указывают температурный режим, оптимальный для его эксплуатации. Наименьший температурный порог для бытовых однофазных приборов +5⁰, для трехфазных -5⁰С. Верхний предел +45⁰. Тепло, выделяемое стабилизатором во время работы отводят при помощи вентиляции — естественной или принудительной.

Чтобы эта система нормально функционировала, корпус устройства с отверстиями для вентиляции удаляют от ограждающих конструкций на расстояние около 0,5 м.
Если стабилизатор не очень тяжелый, его можно разместить на полке или на столе, встречаются и подвесные модели.

Прибор достаточно большого веса ставят на пол, но так, чтобы под ним отсутствовало мягкое покрытие, ухудшающие условия для нормальной работы вентиляции. Не рекомендуют располагать стабилизатор рядом со спальней, т.к. даже при низком уровне шума, он все же будет мешать.

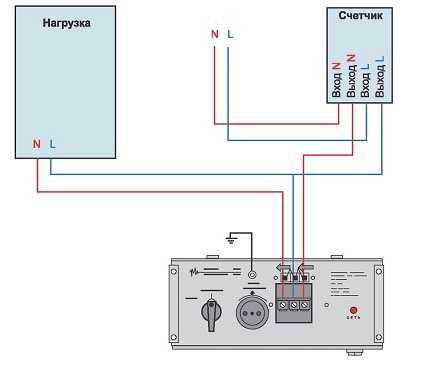

На схеме стабилизатор в сети напряжением 220 В при подключении его на вводе в здание. Располагают его сразу за счетчиком и перед нагрузкой

Чтобы подавать на холодильник электропитание нормального качества используют однофазные модели стабилизаторов. Как правило, мощность их не превышает 3 кВт. Отдельные приборы такого типа имею на тыльной части корпуса одну или две розетки и шнур с вилкой. Чтобы подсоединить электроприбор к сети, не нужно быть специалистом. Вилку просто вставляют в розетку, а затем через стабилизатор включают холодильник.

Бывает, что корпус оснащен только клеммами, тогда шнур и вилку приобретают дополнительно. Концы первого прикручивают к клеммам. Чтобы зафиксировать позицию электронных ключей или щеток, в которой начинается поставка стабилизированного тока, стабилизатор сначала на мгновение включают. После того как показания вольтметра остановятся на отметке 220 В, прибор сразу же отключают.

Останется присоединить на выход провод с розеткой, а в нее холодильник.
В случае когда к дому подведено 380 В, устанавливают один трехфазный стабилизатор, тогда его влияние будет распространяться не только на холодильник, но и на другие электроприборы. Используют и другой вариант — три однофазных стабилизатора с соединением «звезда».

Безопасная эксплуатация прибора

Не следует забывать, что прибор не имеет защиты от попадания внутрь его корпуса влаги. Поэтому на него нельзя ставить никакую посуду с жидкостью, а также протирать с использованием влажной ткани. Противопоказаны при уходе и моющие вещества.

Устранить многие проблемы в домашней сети поможет стабилизатор, но в процессе его эксплуатации нужно соблюдать технику электробезопасности

Правилами электробезопасности строго запрещено соприкосновение корпуса с металлическими поверхностями. Также нельзя допускать закрытие вентиляционных решеток, иначе произойдет перегрев прибора с дальнейшим выходом со строя.

Опасна для стабилизатора и перегрузка. Она может возникнуть тогда, когда к нему, кроме холодильника, подсоединят еще какую-то домашнюю технику, не учтенную при выполнении расчета по мощности. Если такое подключение необходимо, нужно сначала проверить, не превысит ли суммарная нагрузка допустимый предел.

Производители и модели стабилизаторов

Первое место в рейтинге бытовых стабилизаторов занимает релейный прибор RUCELF SRFII-6000-L отечественного производства. В его конструкции учтены все особенности наших электросетей. Он стабильно работает в диапазоне напряжений от 110 до 270 В.

Мощность стабилизатора RUCELF SRFII-6000-L — 5 кВт, КПД — 98%. Процесс выравнивания напряжения очень быстрый, но система охлаждения заметно шумит

Среди качественных приборов, предлагаемых Международной торговой маркой RUCELF, есть и другие хорошие модели. В частности, популярностью пользуется компактный вертикальный стабилизатор релейного типа RUCELF SDWII-6000-F мощностью около 6 кВт.

Он бесшумен в работе, отличается быстродействием, выделяет мало тепла, работает в диапазоне 145-265 В. Цена у него довольно высокая, зато есть дополнительные опции: отложенный старт, байпас, система самодиагностики.

Как бюджетный вариант можно рассмотреть модель Бастион Teplocom ST-555. Он рассчитан на большой диапазон напряжений, но показатель точности довольно низкий — 8%. Весит прибор всего 2 кг. Бастион Teplocom ST-555 — оптимальный вариант для небольших объектов с автономными сетями. Он компактен, имеет настенное размещение, обладает мощностью 7 кВт.

Если не пугает шум, то вполне приемлема для использования в быту модель Luxeon WDR-10000. Несмотря на китайскую сборку, прибор работает устойчиво, имеет стильный дизайн. Как для офиса, так и для дома подойдет настенный прибор Sven AVR PRO LCD 10000.

Прибор Sven AVR PRO LCD 10000 предназначен для корректировки напряжения для питания обширного ряда бытовых приборов. Оснащен небольшим светодиодным индикатором, на котором отображаются характеристики входящего/выходящего тока, состояние устройства, есть функция паузы и защиты от замыкания и перегрева

Он имеет небольшие габариты, но тяжелый (18,5 кг), поскольку для сборки использованы качественные комплектующие. Агрегат шумный, зато напряжение выравнивает плавно. Поскольку мощность у него высокая, его нельзя подключить к обычной розетке. При подсоединении применяют специальные клеммы. В конструкции отсутствует байпас.

Выводы и полезное видео по теме

Материал об особенностях выбора стабилизатора:

Как правильно рассчитать мощность:

Стабилизация напряжения — вопрос актуальный. За счет приобретения такого прибора можно продлить срок службы холодильника и другого домашнего оборудования. Пожалеть о приобретении может заставить только неправильный выбор стабилизатора.

sovet-ingenera.com

Какой стабилизатор напряжения выбрать для холодильника?

Среди электроприборов, которыми мы пользуемся каждый день, холодильник, что называется, вне конкуренции. Однако для стабильной работы техники необходима подача электроэнергии, которая соответствует определенным стандартам. На территории стран бывшего СССР нормативная величина напряжения составляет 220 В (плюс-минус 10 процентов). К сожалению, этот показатель выдерживается не всегда. Причин для этого немало: ветхие сети, аварии на подстанции, погодные условия и т. д. Назначение устройства для стабилизации напряжения — защита бытового прибора от колебаний напряжения в сети. Попробуем разобраться, какой стабилизатор напряжения выбрать для холодильника.

к содержанию ↑

Насколько необходим стабилизатор?

Многие комплектующие холодильника зависят от качества поставляемой электрической энергии. Особенно это касается современных моделей, буквально напичканных электроникой. Особенно уязвим перед перепадами напряжения в сети компрессор. Перепады напряжения могут быстро вывести его из строя.

Вот список самых распространенных поломок холодильника по причине скачков в сети и продолжительных просадок напряжения:

• Поломка электронных систем управления компрессором и температурным режимом.
• Сгорание обмоток электродвигателя компрессора. Причиной может быть длительная просадка напряжения, которая привела к пробою изоляции и перегреванию обмоточного провода.
• Сгорание обмоток электродвигателя из-за невозможности запуска на низком напряжении (длительное воздействие пускового тока приводит к перегреванию).
• Поломка кривошипно-кулисной пары компрессора. Эта поломка характерна для устройств, не оснащенных защитой от преждевременного пуска.

Важно! Знать, какой стабилизатор напряжения выбрать для холодильника, необходимо по той причине, что это устройство дает возможность сократить выходные значения напряжения, а также прекратить его подачу при недопустимых величинах (менее 110 и более 280 В). Также прибор позволяет создать необходимую временную задержку перед повторным запуском компрессора.

к содержанию ↑

Как выбрать стабилизатор для холодильника: классификация

Все приспособления по стабилизации напряжения различаются по своему устройству, значению выходной мощности и принципу действия. Различают такие виды устройств:

• Релейные.
• Электромеханические.
• Симисторные.

Важно! Пластиковые детали холодильника имеют свойство со временем желтеть. Мы подготовили отдельный обзор, в котором вы узнаете, чем отмыть холодильник внутри от желтизны.

Электромеханические

Прибор оснащен электронной платой для контроля параметров напряжения и управления сервомотором, который приводит в движение токосъемник. Он движется по виткам катушки, регулируя выходное напряжение.

Особенности:

• К преимуществам электромеханических устройств относится высокая точность (погрешность от 2 до 4%).
• Минусом является небольшая скорость работы по причине инерционности (10-20 В).

Важно! Этот прибор предназначен для эксплуатации там, где величина напряжения постоянно завышена или занижена, или изменение значения напряжения происходит достаточно медленно.

Важно! Обратите внимание, что техника из нержавеющей стали требует особенного ухода. Мы отдельно разобрали эту тему в посте «Уход за холодильником из нержавеющей стали».

Релейные

При использовании релейных устройств переключение обмоток трансформатора производится при помощи силового реле. Происходит учет времени срабатывания реле и минимизация разрывов в цепи до допустимых значений.

Главное преимущество релейного прибора — быстрая реакция на переключение. При этом нет запаздывания.

К минусам относятся:

• Шум при работе (щелчки реле).
• Подгорание контактов.
• Многоступенчатость работы до достижения необходимых параметров.

Важно! В какой ситуации лучше выбрать для холодильника такой стабилизатор напряжения? Устройства релейного типа используются при высокой вероятности резкого изменения параметров сети. При этом нужно помнить, что при частых скачках напряжения рабочий ресурс прибора сильно сокращается.

Симисторные стабилизаторы

Переключение обмоток трансформатора осуществляется с помощью симисторов (силовые ключи). При этом нет традиционного реле, что дает возможность для бесшумных многократных переключений.

К преимуществам стабилизирующих устройств симисторного типа относятся:

• Быстродействие.
• Возможность для постоянного переключения трансформаторных обмоток при частых изменениях напряжения сети.

Минусами симисторного устройства являются:

• Сравнительно высокая цена.
• Высокие требования к качеству комплектующих.

Важно! При сильных перепадах напряжения в сети симисторные устройства являются оптимальным вариантом.

к содержанию ↑

Расчет мощности

Мощность — самый важный параметр прибора. Единица измерения показателя — вольт-амперы (ВА). Это полная выходная мощность холодильника, соответствующая напряжению в 220 В. Величина потребляемой мощности указывается в техническом паспорте устройствах (как правило, в Ваттах).

Рассмотрим, как подобрать стабилизатор напряжения для холодильника по мощности:

• Для получения искомого значения полной мощности, разделите номинальное паспортное значение в ваттах на коэффициент 0,65.
• При запуске прибора возникают значительные пусковые токи, поэтому полную мощность необходимо увеличить втрое.

Важно! К примеру, потребляемая мощность холодильника, указанная в техпаспорте, составляет 300 Вт. Мощность в вольт-амперах с учетом пусковых токов составит: 300/0,65 х 3 = 1154 ВА. Это означает, что вам потребуется стабилизатор в 1200 ВА.

Если значение тока неизвестно, то можно сделать расчет по минимальному напряжению. К примеру:

• Сила тока для стабилизатора в 2000 ВА при напряжении 220 В составляет 2000/220=9,1 А.
• При напряжении 160 В прибор дает на выходе 160 х 9,1 = 1450 ВА, что соответствует требованиям.

Для размещения регулятора необходима отдельная розетка. Приборы размещают в стороне от источников тепла и периодически очищают от пыли.

Важно! Мощность регулятора должна быть выше мощности холодильника примерно на 15-20%. Если вы планируете подключение нескольких приборов, то для получения искомой мощности нужно увеличить на 15-20% суммарную мощность обслуживаемой техники.

Важно! Бережное отношение к технике и соблюдение правил эксплуатации могут существенно продлить ее жизнь. Читайте, как правильно размораживать холодильник No Frost.

к содержанию ↑

Одно-или трехфазный регулятор?

Итак, какие стабилизаторы напряжения лучше для холодильника?

• Использование однофазного стабилизатора уместно в том случае, когда никакой другой прибор, кроме холодильника, к нему не будет подключаться.
• При помощи трехфазного счетчика возможно запитывание сразу нескольких приборов. Кроме того, они идеально совмещаются с холодильниками новейших моделей.
• Применяют трехфазные приборы для промышленных морозильных камер и холодильников, мощность которых в десятки раз больше, чем у бытовых устройств.
• Кроме того, трехфазные стабилизаторы лучше контактируют с трехфазными электросетями. Конечно, стоимость у таких стабилизаторов на порядок выше, чем для однофазных устройств.

Важно! По мнению специалистов, при однофазной сети, если есть необходимость обслуживания не только холодильника, но и других приборов, наилучшим вариантом станет установка не одного трехфазного, а трех однофазных устройств.

к содержанию ↑

Дополнительные критерии выбора

Помимо перечисленных факторов, на выбор регулятора оказывают влияние следующие факторы:

• Габариты и масса.
• Способ подключения к электросети.
• Размеры.
• Торговая марка.
• Вспомогательный функционал, в частности, автоматическое отключение при поломке.

к содержанию ↑

Особенности выбора стабилизатора для квартиры, дачи и частного дома

Каждый из приведенных вариантов имеет свои особенности:

• В дачном доме имеется большое число техники с асинхронными двигателями, достаточно своеобразными в плане запуска. К примеру, для запуска насоса в 1,5 кВт, нужна мощность 3,5 кВт. Поэтому при выборе дачного стабилизатора суммарную мощность электроприборов увеличивают не на 15-20, а на 45 процентов. Такого запаса вполне достаточно, чтобы избежать перегорания техники.
• Регуляторы, применяемые в квартирах, рассчитываются следующим образом: суммарная мощность электроприборов плюс 10-15%. Этого вполне довольно.
• Выбор стабилизатора для частного дома, где имеются мини-трансформаторы, имеет свою особенность. Предварительно нужно сделать замеры напряжения в сети, а затем выбрать стабилизатор.

к содержанию ↑

Обзор лучших моделей

Рассмотрим три модели регуляторов разных марок и характеристик, которые получили наибольшее распространение. Это поможет решить вопрос: какой стабилизатор напряжения выбрать для холодильника.

LG-2500

Дорогостоящая модель, незаменимая для использования в быту. Мощность 2,5 кВт дает возможность для обслуживания как холодильника, так и других приборов: водогрейного котла, утюга, стиральной машины.

Атлант (СНВТ-1500)

Этот вариант идеально подходит для разных марок холодильников. Величина входного напряжения составляет 100-280 В. Гарантийный срок составляет 2 года.

Woltron PCH-1500

Устройство используется для однофазных сетей. Рассчитано на диапазон мощностей 100-280 В.

к содержанию ↑

Видеоматериал

Стабилизатор напряжения важен как для холодильника, так и для других приборов. При установке стабилизатора холодильник будет бесперебойно работать, а вам удастся избежать недешевого ремонта. Большое количество предложений на рынке позволяет выбрать электроприбор с оптимальными характеристиками.

Поделиться в соц. сетях:

serviceyard.net

Стабилизатор напряжения для холодильника – определяем лучший

В каждом доме имеется холодильник. Чтобы обеспечить его долгий срок службы, необходимо создать для него питание электроэнергией, которая будет удовлетворять определенным требованиям.

На территории нашей страны нормативом напряжения бытовой сети является величина 220 вольт с отклонением 10% в обе стороны. Такой показатель не всегда соблюдается по многим причинам. Это может быть из-за возникших аварийных случаев, стихийных бедствий, износа электросетей и т. д.

Чтобы обеспечить защиту функционирующего холодильника от различных перепадов в сети используют стабилизаторы напряжения.

Нужен ли стабилизатор для холодильника

Любое исполнение бытового холодильника имеет в конструкции элементы, которые требовательны к качеству параметров электрической энергии. Современные холодильники оснащаются различными высоко сложными составляющими: системы No Frost, электронное управление. Их функционирование рассчитано на напряжение, имеющее малую погрешность.

Основным элементом холодильника является компрессор, который подвержен перепадам в сети и долгим снижениям напряжения, которые приводят к неисправностям. Типовые неисправности узлов и механизмов холодильника, возникшие вследствие низкого качества напряжения сети:

• Поломка электронных узлов управления компрессором и температурой (в основном это происходит от резкого повышения напряжения).
• Выход из строя обмоток электродвигателя компрессора из-за долгой эксплуатации на пониженном напряжении, а также из-за долгого запуска на низком напряжении, вследствие действия высокого пускового тока длительное время. Обмотка перегревается, и происходит пробой изоляции.
• Поломка кривошипно-кулисного механизма компрессора в старых образцах холодильника, не имеющих защиты от запуска раньше времени. Неисправность образуется после отключения напряжения на короткое время и резком его включении. В итоге создается гидравлический удар в пространстве над поршнем.

В результате применения стабилизатора напряжения для холодильника есть возможность коррекции выходного напряжения, его отключения при достижении верхних границ, создания задержки времени для следующего запуска компрессора.

Советы по выбору

Стабилизатор напряжения для холодильника, выставленный в торговой сети, отличается по своему устройству, принципу работы и параметрам мощности выхода. Такие стабилизаторы напряжения делятся на разновидности.

Виды стабилизаторов:

• Электромеханический вид.
• Релейные приборы.
• Симисторные модели.

Первый тип электромеханических приборов включает в себя электронную плату, контролирующую свойства напряжения и управляющую сервоприводом токосъемника, который двигается по катушке тороидальной формы, и регулирует выходное напряжение.

Его достоинством можно назвать повышенную точность от 2 до 4%. Из недостатков можно отметить малое быстродействие, за счет наличия инерционности от 10 до 20 вольт. Такие приборы целесообразно применять в тех местах, где напряжение часто завышено, либо занижено, или медленно меняется.

Приборы релейного вида с помощью микроконтроллера и блока электронного управления осуществляют коммутацию обмоток силовыми реле. Осуществляется учет времени сработки реле, уменьшаются отключения в цепи до небольших значений.

Достоинствами являются небольшое время реагирования на коммутацию и отсутствие задержки. Из недостатков следует отметить требование к многоступенчатости для предохранения от перепадов напряжения и создания точности, повышенный шум в эксплуатации из-за щелчков реле, обгорание контактов при учащенном изменении параметров напряжения входа.

Релейные модели целесообразно применять, когда резко изменяются параметры напряжения. Нельзя забывать, что при неизбежных изменениях параметров электрической сети срок службы релейных стабилизаторов уменьшается.

Симисторные модели стабилизаторов осуществляют коммутацию между обмотками трансформатора электронными силовыми ключами – симисторами. Переключатели в виде механических контактов отсутствуют, возникает возможность множественных переключений, не создающих шума.

Преимуществами симисторных моделей можно назвать постоянную коммутацию между обмотками во время постоянных колебаний параметров напряжения. Из недостатков выделяется повышенная стоимость стабилизатора и высокие требования к деталям по их качеству.

Симисторные приборы рекомендуется применять для эксплуатации холодильника  в тяжелых условиях со значительными перепадами напряжения.

Технические данные

Перед покупкой необходимо ознакомиться с паспортными данными на холодильник. В них определены его параметры и характеристики:

• Эксплуатационная мощность.
• Ток запуска.
• Число насосов и компрессоров.
• Количество камер охлаждения.
• Условия работы.

Если нет возможности посмотреть техпаспорт холодильника, то всю информацию можно найти в интернете. Существуют также еще две разновидности стабилизаторов по числу фаз электрической сети: 3-фазные и 1-фазные. Выбор зависит от типа вашей сети питания.

Мощность стабилизатора выбирается в зависимости от числа компрессоров в холодильнике. Если компрессор один, то выбирают прибор на 1,5 кВА, если два, то 3 кВА. Этого хватит для надежной эксплуатации и запуска холодильника при пониженном и повышенном напряжении.

Перед покупкой также следует обратить внимание на класс безопасности, число функций, КПД, наличие дисплея, возможность длительной работы. Также нужно учесть условия функционирования стабилизатора. Если это будет отапливаемое сухое помещение, то дополнительные требования не нужны. Если помещение для работы с повышенной влажностью, то нужны влагозащищенные устройства.

Стабилизатор напряжения для холодильника релейного типа осуществляет качественную защиту от перегрева, однако посредственно работает по сглаживанию перепадов напряжения. Стабилизаторы с электромеханическим действием имеют больше функций, обеспечивают хорошую защиту компрессора и внутренних электронных компонентов.

Расчёт мощности

Мощность указывается в вольт-амперах, определяет полную мощность выхода. Мощность потребления холодильника указана в паспорте, выражена в активной мощности.

Чтобы рассчитать полную мощность холодильника, нужно паспортные данные разделить на 0,65. В итоге получаем полную мощность холодильного агрегата. В конструкции холодильника есть мотор, и при его пуске образуются большие токи, значит, полная мощность повышается в три раза.

Далее, в расчете используем соотношение полного значения мощности холодильника, учитывая ток запуска и мощность, выдаваемую стабилизатором при наименьшем допускаемом напряжении входа. Например, потребление мощности холодильником равно 300 ватт. Рассчитывается полная мощность, при этом учитывается ток запуска:

250 / 0,65*3 = 1154 вольт-ампер.

Поэтому, нужен стабилизатор, выходная мощность которого при наименьшем напряжении будет равна 1,2 кВт.

Зная ток потребления трансформатора, можно рассчитать мощность при данной величине напряжения.

Если ток неизвестен, то расчет делается для номинального значения напряжения. Стабилизаторы на 220 вольт для холодильников могут подключаться отдельно, имеют отдельную розетку и вилку. Их располагают подальше от источников тепла, постоянно следят за их чистотой.

LVT АСН-600 Стабилизатор напряжения для холодильника l Видеообзор

Watch this video on YouTube

ostabilizatore.ru

Выбираем стабилизатор напряжения для холодильника

09-03-2013

Оглавление:

Необходимость использования стабилизаторов напряжения для организации электропитания холодильников

Изучение необходимости применения стабилизатора напряжения для питания холодильника начнем с проблемы качества работы наших электросетей. Качество электрического питания, подаваемого в наши дома, часто остается неудовлетворительным. Во многих городах и населенных пунктах наблюдаются существенные отклонения в параметрах работы электрической сети. Это может быть как повышенное напряжение, пониженное напряжение, так и существенные колебания напряжения. Убедиться в этом не сложно, достаточно использовать самый простой вольтметр.

Многие электрические приборы и оборудование чувствительны к качеству электропитания, отклонения в параметрах электрической сети могут стать причиной плохой работы некоторых приборов или их порчи. К таким приборам относятся и холодильники.

Устройство современных холодильников достаточно сложное. В целях улучшения эффективности работы и снижения потребления электроэнергии используются электронные системы управления. Электроника, конечно, требует качественного электропитания, колебания напряжения могут привести к ошибкам в работе контроллеров.

Другим очень важным устройством в холодильнике является компрессор. Как правило, в современных холодильниках используются электродвигатели компрессоров, чувствительные к электрическому питанию. В случае колебаний напряжения происходит биение подвижных частей электродвигателя, его перегрев. Это приводит к существенному сокращению срока работы компрессора.

В случае пониженного напряжения в обмотках электродвигателя для выполнения той же работы будет подниматься сила тока. А повышение силы тока требует использования обмоток проводников большего сечения. При существенном увеличении силы тока происходит перегрев обмоток, расплавление изоляционного покрытия и сгорание электродвигателя.

Холодильник — очень важный прибор в доме, некачественное электропитание может быстро вывести его из строя. Чтобы избежать дорого ремонта и неприятностей с хранением продуктов, необходимо использовать стабилизатор напряжения.

Выбор стабилизатора сетевого напряжения для холодильника

Что нужно знать при выборе правильного стабилизатора напряжения для холодильника?

Стабилизатор напряжения для холодильного оборудования должен:

• иметь необходимый запас по мощности, так как при каждом запуске компрессора холодильника возникают большие пусковые токи
• иметь большую кратковременную перегрузочную способность
• работать эффективно в широком диапазоне значений входящего напряжения
• обеспечивать полную мощность нагрузки при высоких и низких значениях входящего напряжения
• иметь достаточную скорость срабатывания при изменении значения напряжения, чтобы уберечь тонкую и чувствительную электронику
• иметь возможность круглосуточной работы, ведь холодильник работает постоянно
• иметь высокую надежность работы, обеспеченную несколькими уровнями электронной защиты.

Для определения необходимой электрической мощности стабилизатора напряжения для холодильника нужно значение номинальной мощности холодильного прибора умножить на коэффициент «четыре» или «пять» в зависимости от модели. Такая мощность необходима для обеспечения полной мощности холодильника в момент пуска компрессора. Для определения полной мощности электрического прибора или оборудования необходимо суммировать активную и реактивную мощность. Более точное значение полной мощности холодильника с учетом пусковых токов может быть указано в паспорте холодильника.

Таблицы расчета необходимой мощности устройства

Ниже приводим таблицу расчета мощности стабилизатора напряжения для холодильников с компрессорами серии «ДХ» и «ФГ».

№	Наименование компрессора  холодильника	Значение номинальной мощности компрессора холодильника	Необходимые требования к стабилизатору напряжения
1	ДХ-1010	180 Вт	требуется стабилизатор напряжения мощностью не менее 900 Вт
2	ДХ2-1010	160 Вт	требуется стабилизатор напряжения мощностью не менее 800 Вт
3	ФГ-0,100	135 Вт	требуется стабилизатор напряжения мощностью не менее 675 Вт
4	ФГ-0,225	150 Вт	требуется стабилизатор напряжения мощностью не менее 750 Вт

Ниже приводим таблицу расчета мощности стабилизатора напряжения для холодильников средних размеров различных торговых марок.

№	Наименование компрессора  холодильника	Значение номинальной мощности компрессора холодильника	Необходимые требования к стабилизатору напряжения
1	Саратов 264	135 Вт	требуется стабилизатор напряжения мощностью не менее 670 Вт
2	Саратов 213	140 Вт	требуется стабилизатор напряжения мощностью не менее 700 Вт
3	Indesit DF 5180	190 Вт	требуется стабилизатор напряжения мощностью не менее 950 Вт
4	Ariston HF 4200	190 Вт	требуется стабилизатор напряжения мощностью не менее 950 Вт
5	LG GA 499	170 Вт	требуется стабилизатор напряжения мощностью не менее 680 Вт

Средняя мощность холодильников с одним компрессором колеблется от 140 до 190 Вт.

Средняя мощность больших холодильников с двумя компрессорами колеблется от 200 до 400 Вт.

Линейка стабилизаторов сетевого напряжения SKAT для холодильников

Компания «Бастион» производит линейку стабилизаторов напряжения SKAT для бытовых приборов и электрического оборудования. Эти устройства рассчитаны на длительную работу в условиях российского качества электрического питания и спроектированы специально для питания приборов с электродвигателями.

Стабилизатор напряжения SKAT характеризуются:

• значительным  запасом мощности, способностью работы с пусковыми токами
• возможностью питания бытовых холодильников и холодильного оборудования
• высокой перегрузочной способностью
• большим диапазоном  входящих напряжений
• полной мощностью допустимой нагрузки во всем диапазоне напряжений
• высокой скоростью стабилизации электрического сигнала
• высокой надежностью работы и возможностью работы в круглосуточном режиме.

Таблица стабилизаторов напряжения SKAT для холодильников

№	Стабилизатор напряжения	Максимальная мощность нагрузки и рекомендации по использованию
1	Skat ST-1515	Максимальная мощность — 1515 ВА. Рекомендуется использовать как стабилизатор напряжения для холодильников и холодильного оборудования мощностью не более 200 Вт
2	Skat ST-2525	Максимальная мощность — 2525 ВА. Рекомендуется использовать как стабилизатор напряжения для холодильников и холодильного оборудования мощностью не более 400 Вт

Специализированные стабилизаторы сетевого напряжения SKAT для питания холодильников и холодильного оборудования обеспечат надежную защиту и эффективную работу питаемых устройств.

teplo.bast.ru

Как выбрать для холодильника стабилизатор напряжения 220в

Несмотря на свои внушительные габариты, холодильник — это чувствительный бытовой прибор. Его исправность зависит от подачи электроэнергии, а в городе, как известно, с этим частенько возникают проблемы. Как следствие, сервисные центры не остаются без работы и ежедневно, сотнями, «реанимируют» холодильные установки. Возможно, ли защитить бытовые приборы от «скачков» в сети? Конечно! В этом вам поможет стабилизатор напряжения. А теперь разберемся, как выбрать стабилизатор напряжения для холодильника правильно.

Зачем нужен стабилизатор напряжения?

Не зависимо от крутости марки и типа, все холодильники питаются от сети. А ведь мы прекрасно знаем, какого отвратительного качества ток «гуляет» по электрическим сетям и электромагистралям. И с каждым днём его качество становится всё хуже и хуже.

Основной причиной постоянных перепадов напряжения является загруженность сетей, которая давно перевалила за допустимые нормы. А ведь для холодильного агрегата опасно не само напряжение, а «скачёк», то есть отрезок времени между отключением и включением. Представьте, для включения холодильника требуется в два раза больше мощности (номинальной), чем указано в его паспорте.

Наиболее уязвимой частью холодильника является компрессор, а точнее размещенная на нём плата, «отвечающая» за «воспроизведение холода». Просто вдумайтесь, её ремонт обойдётся вам как минимум в половину стоимости самого агрегата. Как избежать нежелательных поломок? Установить стабилизатор напряжения.

Конечно, вы можете сказать, что в вашем доме стоит «морозный гигант» последнего поколения со встроенными функциями защиты, и вы не нуждаетесь в дополнительном оборудовании. Вы можете не нуждаться, а вот холодильнику оно не помешает.

Запомните, встроенному стабилизатору напряжения (если он, конечно, есть) не потянуть защиту холодильника из-за низкой мощности. Так что все эти «громкие заявления» не больше, чем простой маркетинговый ход для увеличения продаж и поднятия репутации того или иного бренда. На практике доказано, что любой холодильник необходимо подключать к сети через дополнительные системы защиты. Иначе он не прослужит вам даже гарантийного срока.

Как выбрать стабилизатор напряжения

Пришли вы в магазин. Как планируете выбирать стабилизатор напряжения для своего холодильника? Не знаете? Тогда слушайте внимательно. Самая распространённая ошибка, которую делают люди — покупают защитные устройства, опираясь на марку и дороговизну. Мол, дороже — лучше. Известный бренд никогда «не подложит свинью»…

Забудьте об этом раз и навсегда. Сегодня цена не является показателем качества. И, кстати, имя производителя тоже. Да и внешний вид устройства отставьте сразу на задний план, «в люди» с ним вам не выходить. На что же необходимо обращать внимание, выбирая стабилизатор?

Одна фаза или три?

Для вашего холодильника, стабилизатор — это защита. А вот какой она будет, вопрос второй. Сегодня большой популярностью пользуются одно- трёхфазные стабилизаторы.

Однофазный стабилизатор «потянет» только холодильник, трёхфазный сможет защитить сразу несколько бытовых приборов. Прежде чем сделать окончательный выбор, обязательно взвесьте все «за» и «против». Подумайте, есть ли в вашем доме ещё «серьёзная» бытовая техника, нуждающаяся в защите от перепадов напряжения. Если таковой не имеется, достаточно обойтись однофазным устройством.

Тем более что потребительские домашние электросети зачастую имеют всего одну фазу, поэтому покупка трехфазного стабилизатора, который в несколько раз дороже просто не имеет смысла.

Самый главный критерий — мощность

Важнейшим показателем работоспособности агрегата является его мощность. Она должна быть на 20% выше мощности самого холодильника. Если устройство должно «тянуть» ещё какие-либо бытовые приборы, вам нужно посчитать общую сумму мощности всех подключаемых приборов и прибавить к ней 20% от полученной вами общей суммы.

Стабилизатор напряжения 220в для бытового холодильника найти не сложно. Да и посчитать нужные параметры тоже. И для этого вовсе нет необходимости быть великим математиком. Тем более что производитель позаботился о вас заранее, и все расчеты взял на себя. Главное знать мощность своего холодильного агрегата (есть в паспорте). И опираясь на эти данные купить недорогой, но эффективный стабилизатор.

Типы стабилизаторов

Стабилизаторы напряжения бывают:

• Электромеханические. Такие приборы используются только там, где перепады напряжения скорее исключение, чем правило. Регулируется входное и выходное напряжение по средствам электроники.

Достоинства: высокая точность.

Недостатки: низкая скорость преобразования напряжения.

• Симисторные. Дорогостоящее удовольствие с массой достоинств, управление которым происходит по средствам регулирования рычагов с бесконтактными переключателями.

• Релейные. Регулировка мощности происходит путём релейных переключений, активированных электрическими импульсами.

Нужен ли стабилизатор решать, конечно, вам. Но не забывайте, что его покупка — инвестиция, которая убережет вас от неприятностей и больших трат в будущем.

Каждому помещению свой стабилизатор

Стабилизатор, купленный для квартиры, не подойдёт для дачи. Дачное оборудование, в основном, оснащено асинхронным «коварным» двигателем. Нет, сам двигатель не страшен. Страшен его запуск. Так для того, чтобы запустить в работу какой-нибудь насос мощностью 1,3 кВт, нужно в два раза больше мощности, то есть 2,6 кВт.

Поэтому выбирая стабилизатор мощности для дачи нужно найти сумму всех предметов быта, которые будут подключаться к устройству и прибавить к ней ещё 45% от полученного результата. Поверьте, здесь уж лучше выбирать больше, чтобы наверняка обезопасить вашу бытовую технику орт поломок.

С «домашними» стабилизаторами проще. Особенно, если вы планируете купить устройство исключительно для холодильника. Ну а если вы владеете частным домом, при подключении стабилизатора нужно учесть ещё и фазу сети.

Её легко измерить с помощью специальных устройств, подключающихся в розетку. Проанализируйте данные, найдите погрешности, измерьте мощность всех бытовых приборов и вперёд за покупками. И не забудьте сохранить эту статью на тот случай, если забудете, как правильно выбрать стабилизатор напряжения 220в для холодильника.

tehrevizor.ru

Как стабилизатор напряжения выбрать правильно? Как выбрать стабилизатор напряжения для холодильника, газового котла, компьютера?

Проанализировав сегодняшнее состояние электросетей в России, можно понять, что они имеют один общий параметр. Касается он отклонения от номинальной цифры напряжения 220 Вольт. Иногда данное значение отклоняется на 10-15 процентов, причем как в положительную, так и в отрицательную сторону. Конечно, электрические приборы, а особенно дорогие холодильники и компьютеры, подвергаются риску выйти из строя. Но как же быть? Выход есть. Для того чтобы уберечь приборы от аварийных нагрузок, приобретается стабилизатор напряжения 220В для дома. Как выбрать его, и что он собой представляет – читайте далее в нашей статье.

Назначение

Перед тем как выбрать стабилизатор напряжения, следует понять, для чего он нужен. А служит данный аппарат для защиты бытовых электрических приборов от различного рода перепадов тока, а также других помех, в том числе и импульсных. То есть такое устройство, как стабилизатор напряжения (выбрать его мы поможем вам прямо сейчас), является надежным защитником, своего рода «железным щитом» для вашего дома или дачи. Благодаря нормализации тока он убережет электрические приборы от перепадов, тем самым продлевая им жизнь.

О необходимости приобретения устройства

Прежде чем устанавливать данный аппарат, следует выполнить замеры вашей рабочей сети и определиться в необходимости покупки такого устройства. Перед тем как выбрать стабилизатор напряжения для частного дома, рекомендуется произвести несколько замеров максимального потребления тока на протяжении всего дня. Возможно, покупка такого аппарата вам и не нужна.

Но как же определить, сколько тока потребляется в доме именно сейчас? Для этого следует использовать измерительные приборы типа True RMS. Благодаря полученным данным вы с высокой точностью определите, какое напряжение подается в тот или иной период времени.

Теперь про результаты. Если аппарат показал значение между нулем и фазой порядка 205-235 Вольт, установка стабилизатора требуется лишь в целях дополнительной безопасности (к примеру, для защиты сильно чувствительных к перепадам устройств). То есть данные значения являются нормальными для всех современных электроприборов.

Немного иначе обстоит ситуация с отклонениями порядка 10 процентов в положительную и отрицательную сторону. Когда прибор показывает значения от 198 до 235 Вольт, установка стабилизатора рекомендуется для всех потребителей тока.

Критические отклонения

Критическим является значение от 187 до 242 и более Вольт. В данном случае приборы подвергаются серьезному риску, соответственно для их защиты следует использовать стабилизатор напряжения 220В для дома. Как выбрать данный прибор, рассмотрим ниже.

Однофазные или трехфазные?

В первую очередь отметим, что все устройства делятся на две группы и могут быть:

• однофазными;
• трехфазными.

Как выбрать стабилизатор напряжения для частного дома нужного типа? Все очень просто. Например, если в квартире используется исключительно 1-фазное напряжение, следовательно, сюда нужно покупать 1-фазные аппараты.

В случае, когда в доме имеется 3-фазный ввод, а также присутствует кондиционер либо другое оборудование с электродвигателями (насосы в том числе), то лучшим для такого помещения будет 3-фазный стабилизатор.

Рассмотрим еще одну ситуацию. К примеру, когда к дому подведено 3-фазное напряжение, но использование таких приборов у вас не предусмотрено (все они являются 1-фазными, то есть бытовыми), есть возможность для оптимизации. Здесь нужно проанализировать, каким образом нагрузка распределяется между фазами.

Что делать, если каждая из трех нагружена одинаково и на ней есть важные потребители тока? Тогда следует устанавливать три 1-фазных стабилизатора с одинаковой мощностью. Можно пойти и другим путем. Если имеется возможность сосредоточить главные потребители тока на 1 или 2 фазах, остальные группы электроприборов подключаются к сети напрямую.

Типы

Перед тем как выбрать стабилизатор напряжения, рассмотрим его типы. Все эти устройства можно разделить на несколько видов:

• Релейные.
• Электромеханические (еще их называют сервомоторными).
• Симисторные.
• Тиристорные.
• Двойного преобразования.

Релейные

Первый тип – это изделия, алгоритм работы которых заключается на переключении обмоток ступенчатого типа трансформатора при помощи реле. Это, пожалуй, самый дешевый вариант оборудования с диапазоном входного тока порядка 100-290 Вольт и высоким быстродействием. Однако существенным его недостатком можно считать контактную группу реле. Именно эта деталь чаще всего выходит из строя и тем самым может давать погрешность при переключении обмоток до 20 Вольт. Помимо этого, если на линии будет подключен сварочный аппарат, вероятность выхода из строя реле значительно увеличивается. Для общего назначения (один прибор на весь дом) они вряд ли подойдут. Однако в качестве индивидуального стабилизатора (только на телевизор, к примеру) – весьма неплохой вариант.

Электромеханические

Вторая разновидность оборудования работает благодаря перемещению специальных щеток по обмотке трансформатора. По стоимости они относятся к бюджетному варианту. Также электромеханические стабилизаторы работают на моторчике без искажения синусоиды. Это позволяет поддерживать простое обслуживание, точное выходное напряжение, а также плавную настройку. Главный недостаток данного оборудования – необходимость в частой замене угольных щеток и очистке трансформатора. Однако все эти операции вы вполне можете сделать без помощи специалистов.

Симисторные аппараты

Тиристорные, как и симисторные изделия, действуют благодаря автоматическому переключению секций трансформатора через силовые ключи. Такое оборудование по своей конструкции немного напоминает релейное. Однако в отличие от своих аналогов, симисторные стабилизаторы имеют малую погрешность в настройке (не более 5 процентов) и большое количество ступеней стабилизации.

Недостаток данного типа устройств – чувствительность к теплообмену, что требует принудительного охлаждения силовых ключей. Также существенным минусом является их высокая цена, поэтому данные устройства менее популярны, чем первые два.

Двойного преобразования

Это отличный стабилизатор напряжения для холодильника. Как выбрать его, рассмотрим в следующем разделе. Оборудование двойного преобразования рекомендуется использовать для наиболее чувствительных к перепадам напряжения потребителей тока мощностью в 1-30 киловатт. Данные стабилизаторы характерны полным подавлением внешних помех и отличаются бесшумной работой. Погрешность их составляет не более 1 процента на выходе. Также оборудование двойного преобразования имеет большой диапазон входного напряжения (от 118 до 300 Вольт). По стоимости они больше схожи с симисторными аналогами. Однако по надежности и качеству работы они превосходят их в разы.

Подбираем аппарат по мощности

Как выбрать стабилизатор напряжения в зависимости от мощности бытовых приборов? Для этого следует рассчитать общую нагрузку, потребляемую вашим холодильником, стиральной машиной, компьютером и другими устройствами. Данную информацию можно найти в техническом паспорте к прибору или в инструкции по эксплуатации. Иногда производитель делает наклейку на тыльной стороне товара, где значится максимальная потребляемая мощность (на мониторах, например). Обозначается данное значение буквой W.

При расчете мощности следует также обратить внимание на пусковое значение. Например, для устройств, в конструкции которых предусмотрены электродвигатели, для расчета подобных значений используют специальные коэффициенты кратности. Для каждой линейки приборов они разные. Например, для холодильника он составляет 5 и 10 для новых и старых моделей соответственно. Кондиционер имеет коэффициенты кратности от 2 до 35. Стиральная машина – от 3 до 5. Микроволновка и перфоратор – порядка 3. Для расчета потребляемой мощности следует умножить коэффициент на номинальные данные. К примеру, если старый холодильник имеет мощность в 100 Ватт, в момент запуска двигателя он будет потреблять 1000 Вт. Кстати, именно для этих приборов данный коэффициент важен больше всего, ведь время запуска может длиться до 1-2 секунд, а это сравнительно большая нагрузка на сеть.

Что еще учитывать, перед тем как выбрать стабилизатор напряжения?

Также при расчете общей мощности приборов важно учитывать то, насколько они могут работать синхронно. Если какие-то устройства одновременно не включаются, общая мощность будет на порядок меньше. Учитывайте тот факт, что все стабилизаторы должны иметь запас мощности не менее 20 процентов.

В любом случае трудно предположить, какие еще электрические приборы появятся у вас в доме после приобретения данного устройства. Поэтому чем больше запас, тем лучше. Тем более что все приборы в последнее время становятся все мощнее и мощнее. Чего стоит один холодильник!

Зачастую стабилизатор напряжения для холодильника (как выбрать его, читайте далее) нормируется по мощности при входном напряжении 220 Вольт. Главным параметром для него является максимальный входной ток, который измеряется в Амперах. Чаще всего произведение данного напряжения на пиковое входное со стабилизатора есть максимальной величиной входной мощности.

К примеру, у нас есть «Гарант СН7000» – стабилизатор напряжения 220В для дома. Как выбрать и узнать, подходит ли он для нашего помещения? По своим характеристикам он имеет пиковую мощность в 7000 Вт при входном значении в 220 Вольт. Входной ток равен 32 Амперам. То есть при напряжении в 150 Вольт максимальная мощность нагрузки будет составлять 4800 Ватт. Таким образом, стабилизатор рассчитан на нагрузку не больше вышеуказанного значения. Этого нам хватит на освещение в 200 Ватт, холодильник на 1000 Ватт, стиральную машину (2300 Вт) и электрический чайник на 1200 Вт.

Как выбрать стабилизатор напряжения для дачи и квартиры?

Нам нужно рассчитать мощность стабилизатора для помещения, где используется телевизор, холодильник, кондиционер, компьютер и освещение мощностью в 100, 200, 1500, 170 и 300 Ватт соответственно. Тут следует учесть, что второй и третий приборы потребляют на порядок больше тока, чем в обычном режиме работы (не забываем про коэффициенты кратности). Значит, наш расчет будет выглядеть так: 100+1500*2+200*5+170+300, где в сумме получаем 4.57 кВт. Помимо вышеперечисленных приборов, дополнительно могут быть подключены чайник, утюг и пылесос. Таким образом, нагрузка может вырасти на целых 1000 Ватт и даже больше.

В зависимости от того, какие приборы расположены у вас в квартире или на даче, прибавляйте или отнимайте некоторые из них. Это поможет определить, насколько мощным должен быть ваш защитник от перепадов тока.

По такому же принципу приобретаются и стабилизаторы напряжения для газовых котлов. Как выбрать их? Сейчас современные котлы потребляют больше энергии, чем раньше, так как большинство из них оборудованы циркуляционными насосами. По мощности они отнимают порядка 130-150 Ватт. Соответственно, следует прибавить данное значение к полученной цифре (у нас это 4.57 кВт), в итоге устройство должно иметь мощность до 5-6 кВт (не забываем про запас мощности в 20-30 процентов!). Разумеется, можно купить более дешевый вариант. Однако в таком случае без запаса мощности вам придется вручную отключать те или иные приборы, чтобы, например, не сжечь стабилизатор напряжения для компьютера. Как выбрать его, мы уже выяснили. Главное – не прогадать с запасом мощности и не забывать про коэффициенты.

Заключение

Теперь вы знаете, как выбрать стабилизатор напряжения для котла, телевизора, холодильника и остальных электрических бытовых приборов. Такой прибор – весьма дорогое удовольствие, однако иногда его использование просто необходимо. Например, в случаях, где напряжение настолько низко, что аппараты попросту не могут запуститься без наличия этого элемента. Не стоит экономить на покупке данного прибора, если у вас в доме дорогое электрооборудование. На этом вопрос, как выбрать стабилизатор напряжения для дома, можно считать закрытым.

fb.ru

Стабилизатор для холодильника — как выбрать и какой

Если проанализировать состояние современных электросетей, станет понятным, что здесь существует явное отклонение от необходимой нормы в 220В. Погрешность может составлять от 10 до 15% в обе стороны. Естественно, техника может выйти из строя. СН (стабилизатор напряжения) – это прибор, основная задача которого уберечь технику от аварийной нагрузки. Говоря проще, аппарат защищает бытовые электроприборы от различных колебаний тока, включая и другие помехи, например, импульсные.

Выбор стабилизирующего прибора для холодильника — акценты

Содержание статьи

В процессе выбора смотрим на такие моменты:

• мощность;
• входное и выходное напряжение;
• максимальный коэффициент тока;
• число фаз;
• какой тип охлаждения;
• шумность;
• КПД;
• кто производит.

Один из лучших

Одна и та же модель не может быть хорошей для всех: что подходит одному, навредит другому. Здесь необходима концентрироваться на такие нюансы:

• срок возможного использования;
• шумность;
• диапазон температурного режима;
• влажность.

Правильный выбор защищающих аппаратов для холодильника – советы и рекомендации

Выбор отталкивается от принципа их действия. Безопасность работы техники известных брендов, например, Самсунг, Эл Джи и др., смогут обеспечить стабилизаторы следующего типа: релейный, гибридные, симисторный.

Релейное оборудование

Имеет регулировку ступенями, может работать при широких рабочих диапазонах, где выходная точность 6–10%.

Плюсы: стойкость к морозам, быстродействие, крепления для проведения монтажа к стене.

Минусы: уровень шумности около 30 дБ, могут подгорать контакты.

Гибридные

Комбинированный тип оборудования, плавно регулирующий показатель напряжения при точности в 3%. Один из наиболее надёжных. Работа в пределах от 100 до 280 В. Предусмотрена перегрузка до 130%. Характеризуется отличным качеством сборки.

Тиристорные

Дорогостоящий аппарат, выполняющий свою работу очень тихо. Способен выровнять показатель 220 В-го напряжения с неточностью не больше, чем 3–5%. В конструкции отсутствуют подвижные элементы, что повышает надёжность. Аппараты долговечны, понятны и нетребовательны. Обладают высокой перегрузочной способностью в 180%. Тиристоры (полупроводниковые компоненты) используются как силовые ключи.

Пятёрка лидеров

• Эл Джи-2500 – дорогостоящий и незаменимый. 2,5 кВт обеспечит холодильное оборудование и другие приборы.
• Atlant СНВТ-1500 – аппарат российского производства. Идеален для применения именно в холодильнике. Уровень входного напряжения 100-280 В. Обладает отличными техническими характеристиками и демократичной ценой.
• Уповер-ACH-1500 – самая экономная модель. Имеет такие же показатели и характеристики, как и вышеназванные. Бюджетное исполнение.
• Вольтрон PCH-1500 – только для сетей с одной фазой. Способен выравнивать мощность в пределах 100 – 280 В.
• Аmper-1500 – ориентирован на три фазы в сети. Оснащён дополнительным функционалом и возможностью для самостоятельной корректировки требуемых параметров.

Однофазный и трехфазный тип

Однофазный уместен при условии подключения только холодильника. Трехфазный может использоваться сразу с несколькими подключёнными приборами. Как правило, этот тип применяется с промышленным оборудованием с высокими мощностями.

Рекомендации специалистов: если в сети одна фаза питания, но потребность в питании нескольких приборов, оптимальный вариант – установить 3 однофазных, чем 1 прибор трехфазного типа. Это дешёво и безопасно.

Виды стабилизаторного оборудования

Существует несколько вариантов:

Электромеханический — с электронный тип платы, задача которой обеспечивать контроль над напряжением и управлять мотором токосъемника. Используется при постоянно минимальном либо максимальном напряжении.

Плюсы: максимальный коэффициент точности – от 2 до 4%.

Минусы: функционирует на низких скоростях.

Релейный. Плюсы: переключение происходит за минимальный отрезок времени – 0,5 сек., отсутствуют запаздывания.

Минусы: требуется многоступенчатость, чтобы предотвратить скачок напряжения и достичь точного показателя, шумность, подгорают контакты

Семисторный – используются при условиях жёстких изменений сети

Плюсы: быстро реагирует, позволяет постоянно переключать обмотки трансформатора при условии стабильного изменения показателей напряжения.

Минусы: высокая стоимость, максимальные требования к качественному уровню комплектующих элементов

Двойное преображение – особые стабилизаторы

Это устройство называют лучшим. Применяется для слишком чувствительного к перепаду напряжения домашнего оборудования при мощности от 1 до 30 кВт. Характеризуются минимизацией помех и бесшумно работают. Показатель погрешности не превышает 1%. Отличается большим спектром напряжения на входе 118–300В. Цена аналогична симисторному аналогу, но надёжность и качественный уровень работы намного выше.

Мощность измеряется в вольт-ампере и определяет полный показатель мощности на выходе. В технической документации к холодильнику всегда указывается его мощность потребления и выражена активной формой.

Для расчёта абсолютной мощности холодильника, необходимо данные из технического паспорта поделить на 0,65. Результат – мощность холодильника.

Следующий шаг: рассчитать соотношение полного показателя мощности бытового агрегата, учитывается мощность в сочетании с током запуска, которые выдаются стабилизатором при условии минимального входного напряжения.

Рассчитываем полную мощность с учётом тока при запуске:

250/0,65*3=1154 вольт/ампер

По результату расчёта требуемый стабилизатор должен иметь выходную мощность в 1,2 кВт.

Если известен показатель тока потребления трансформатором, можно провести расчёт мощности и при этой величине. При неизвестном токе, будем делать расчёт для значения напряжения с номинальным числом. Стабилизаторы для холодильного оборудования в 220 В можно подключать отдельно при наличии отдельных вилки с розеткой.

setafi.com
