Компрессор вакуумный своими руками – Вакуумный насос из компрессора автомобиля. Как создавать вакуумные насосы своими руками? Модернизация автомобильного насоса в Вакуумный

Содержание

создание самодельных агрегатов своими руками в домашних условиях

Для вакуума нашлось применение не только в промышленности, но и в бытовых условиях. Почти все используют обычный насос для подкачки колес автомобиля или другого транспорта, но вакуумный пока не так часто используется, многие считают его особенным и применимым только в промышленных масштабах. Так как для использования в быту устройство является дорогостоящим, то многие хотят сделать самодельный вакуумный насос.

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

Вакуумные упаковки также используют для хранения одежды, так как объем уменьшается, и все вещи можно поместить в сумку или чемодан. Особенно распространено применение аппарата на промышленности в таких целях:

  • Использование для производства мешков и на упаковочных лентах;
  • Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
  • Очистка рыбы или овощей, переработка пищевых продуктов;
  • В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
  • Использование в очистных устройствах для очистки окружающей среды:
  • В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.

Процесс откачки воздуха

При подробном разборе процесса можно понять, что отличие в технологии нагнетания и откачки несущественное, так как стоит развернуть поток воздуха, и нагнетательный насос сразу же станет вакуумным. Особенность заключается в более тщательной герметизации устройства при откачке воздуха или жидкости. Также может потребоваться фильтр для впускного клапана в целях предотвращения попадания мусора.

Общую работу механизма можно описать двумя циклами процесса:

  1. При всасывании воздуха в камере создается разрежение, при этом происходит открытие впускного клапана и герметизация выпускного. В отборочной камере достигается максимальный объем воздуха и низкое давление.
  2. На этапе возвратного действия механизма сохраняется низкое давление на впускном ходе, впускной клапан закрывается, после чего открывается выпускной клапан и происходит вытеснение воздуха. Давление в отборочной камере нормализуется.

Процесс такого типа относится только к поршневым и мембранным устройствам, а в роторных системах воздух перемещается при помощи лопастей в камеру отбора, при этом поэтапно открываются впускной и выпускной клапаны.

Виды и самодельные аналоги

Существует множество разновидностей вакуумных насосов и их аналогов, но все помпы разделяют по типу рабочей детали:

  1. Пластинчато-роторные (масляные и сухие).
  2. Вихревые.
  3. Поршневые.
  4. Мембранные.

Наиболее распространенными являются поршневые и мембранные, а также мембранно-поршневые, которые можно без особых усилий сделать в домашних условиях.

Для изготовления с нуля придется столкнуться со множеством трудностей, однако, упростить задачу можно. К примеру, вакуумный насос из автомобильного компрессора, своими руками сделать несложно. А также существуют и другие агрегаты, подходящие для переделки.

Для этого может использоваться:

  • Компрессор холодильной установки;
  • Воздушный компрессор аквариума;
  • Ручной велосипедный насос.

Выбирать и усовершенствовать конструкцию будущего устройства нужно в зависимости от характера применения.

Изготовление вакуумного насоса

Для быстрого изготовления можно использовать медицинский шприц. Такое устройство считается самым простым и бюджетным вариантом. Шприц является наиболее доступным предметом.

Создание шприца

Для создания устройства понадобится:

  • Резинка от капельницы — создание отсека с клапаном.
  • Шприц 50 кубовый — для использования в домашних условиях его будет более чем достаточно.
  • Стальной шарик от небольшого подшипника — выступает в роли клапана. Шарик должен свободно помещаться внутри выходного сужения шприца, на который обычно надевается игла.
  • Трубка пвх — нужно выбирать жесткую, устойчивую к давлению. Трубка от капельницы не подойдет.
  • Стальная швейная игла.

Для начала удаляются пластиковые вставки из резинки, и сама резинка разрезается напополам. Далее, от узкой части резинки отрезается половина длины. Теперь кусочек узкого резинового изделия нужно вставить в носик шприца, и длинным предметом затолкать до полного уплотнения. В качестве впускного клапана устанавливается шарик и подпирается вторым отрезком резинки с узким концом так, чтобы остался свободный ход шарика.

Напротив шарикового клапана разогретой иголкой пропаливается отверстие, которое будет выступать выпускным клапаном. Для завершения сборки, оставшееся резиновое кольцо надевается на носик таким образом, чтоб оно закрывало выпускное отверстие. Кольцо лучше зафиксировать, используя для этого суперклей.

Вакуумный насос для откачки воздуха своими руками готов, и его можно проверить, надев один конец трубки на носик шприца, а второй зафиксировав в крышке пластиковой бутылки, используя при этом пластиковую вставку, изъятую ранее.

Приспособление из автокомпрессора

Для изготовления насоса компрессор можно переделать, выполнив такие действия:

  1. Снять крышку гильзы и извлечь шток, на котором закреплен манжет;
  2. Отвинчивая крепежный винт, отсоединить манжет;
  3. Закрепить манжет, при этом перевернув его обратной стороной;
  4. Подготовленный заранее обратный пластиковый клапан подсоединить к нагнетательной трубке, которая теперь будет использоваться в качестве втягивающей;

При работе важно правильно установить клапан, чтобы он пропускал воздух. Далее, на свободную часть клапана крепится жесткая трубка, которая будет выдерживать влияние низкого давления. Устройство может использоваться для упаковки одежды или выкачки воздуха из контейнера с продуктами.

Насос из холодильного оборудования

Компрессор холодильника отлично подходит для самодельного вакууматора, но для преобразования его в полноценное рабочее приспособление,

нужно немного потрудиться:

  1. Ножовкой по металлу спилить верхнюю часть крышки компрессора;
  2. Внутри находится мотор, соединенный с корпусом пружинами, который нужно извлечь. Провести соединение втягивающих и нагнетательных медных выходов маслостойкой трубкой.
  3. Изготовление крышки для корпуса. Новую крышку необходимо изготовить из латунного материала. Диаметр должен быть меньшим, чем диаметр корпуса компрессора, а также рекомендуется снабдить крышку обрезком из линолеума в качестве звукоизоляционного материала. Если соединение крышки и корпуса будет довольно плотным, то давление внутри будет равно атмосферному, но при желании можно установить сапун.
  4. Будущий вакуумный насос из компрессора от холодильника будет подобием масляного, а уровень масла будет постоянно снижаться, так как оно будет распыляться и выходить из нагнетательного канала. Поэтому уровень масла рекомендуется контролировать, в связи с чем нужно устанавливать уровнемер. В качестве такого приспособления можно использовать прозрачную оболочку шариковой ручки, который соединяется с компрессором через отрезок маслостойкой трубки. Колпачок корпуса полностью закручивать нет необходимости: должен проходить воздух.
  5. Этот тип масляного устройства не должен поддаваться воздействию влаги изнутри, поэтому нужно соорудить фильтр перед входным каналом. Для этого можно применить воздушный фильтр автомобиля, но, если влажность воздуха очень высокая, то необходимо установить ресивер и отстойник.
  6. К нагнетательному каналу подключается фильтр — маслоулавливатель, в котором есть сливная пробка.

В завершение работы устанавливается клапан сброса давления перед маслоулавливатель. В качестве такового может выступать электропневмоклапан, подключенный вместе с мотором.

Переделка аквариумного компрессора

Аквариумное приспособление довольно практично, чтобы сделать прибор для откачки воздуха. Устройство для подачи воздуха в аквариум не требует серьезных изменений, а лишь изменение клапанной системы. Для этого необходимо:

  • Разобрать крепежные элементы;
  • Демонтировать обратные клапаны;
  • После демонтажа поменять клапаны местами;
  • Сложить конструкцию и крепежную систему.

Для предотвращения попадания влаги в устройство необходимо создать маленькое отверстие в корпусе или установить сухой фильтр.

Устройство водокольцевой механизм

Такой вариант является малоэффективным видом оборудования. В его основе находится корпус и закрепленные в роторе пластины. Погружаясь в жидкость, пластины ее вытесняют, и при этом откачивается воздух с эффективностью до 95%. При замене жидкости с большей плотностью и обеспечении охлаждения показатель повышается.

Одним из преимуществ такого агрегата является длительный срок эксплуатации, но существуют и некоторые недостатки:

  • Нужно утилизировать или рециркулировать рабочую жидкость;
  • Постоянное потребление рабочей жидкости и необходимость ее пополнения;
  • Рабочая жидкость нагревается, тем самым повышая давление паров. Поэтому жидкость нужно охлаждать.

Сборку водокольцевого аппарата можно провести за несколько этапов:

  • Подготовка цилиндрической заготовки для корпуса;
  • Установить в корпус рабочее колесо на валу. Колесо оснащается лопастями, немного меньше по диаметру, чем внутренний диаметр корпуса.
  • Необходимо обеспечить подачу воды в корпус. Под действием воды должно вращаться колесо с лопастями, в результате чего образуется центробежная сила и в устройстве создается вакуум.

Такая установка может применяться в сельском хозяйстве, для частного дома или в промышленности.

Изменение работы велосипедного насоса

Из простого манжетного насоса можно быстро и легко сделать необходимое устройство для откачки воздуха. Такое устройство имеет большое распространение, так как насосом пользуются велосипедисты, автовладельцы и мотоциклисты. Особенность использования и процесс переделки остается практически неизменным, в сравнении с манжетными приборами.

Поэтапное создание вакууматора:

  • Отвинтить главную гайку и разобрать насос;
  • Открутить винт крепления и перевернуть манжету в обратное положение;
  • Собрать агрегат в обратном порядке;
  • Установить клапан между насосом и шлангом.

После внесения таких изменений можно откачать воздух из банки или другой емкости, а в качестве клапана можно использовать клапан нагнетающего аквариумного компрессора.

Рекомендации по эксплуатации

В процессе работы в компрессоре могут возникать неполадки и разные поломки, но при изучении конструкции можно самостоятельно проводить ремонт без привлечения специалистов. При создании вакууматора необходимо наличие исходного материала, а уже от типа материала будет зависеть сложность работы и область применения аппарата. При использовании сложных конструкций вакуумного насоса лучше использовать отстойники и ресиверы для продления срока службы агрегата.

obinstrumentah.info

Вакуумный насос своими руками – описание и инструкция!

Вакуумное насосное оборудования широко применяется для решения разнообразных задач бытового и промышленного масштабов. Подобного рода агрегаты используются преимущественно для выкачивания парообразных и газообразных веществ.

Вакуумный насос

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Вакуумный насос

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.

Содержание статьи

Модифицирование автомобильного насоса

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

Собираем насос

Собираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

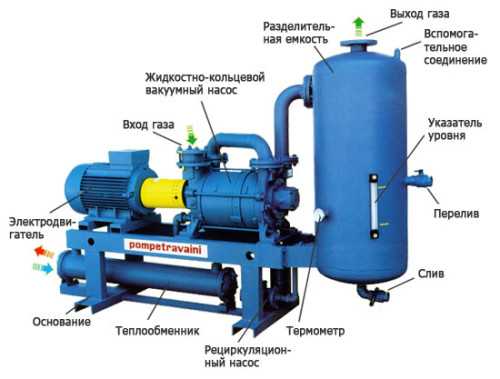

Водокольцевой насос

Устройство вакуумного водокольцевого насоса

Вакуумный водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами. Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

  • необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
  • необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
  • необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.

Деталь вакуумного насоса

Первый шаг. Подготовьте корпус подходящего размера. Корпус насоса должен иметь цилиндрическую форму.

Второй шаг. Поместите внутрь корпуса вал с закрепленным рабочим колесом. Колесо должно быть оснащено лопастями сравнительно небольшого размера.

Третий шаг. Обеспечьте подачу рабочей жидкости в корпус насоса. Жидкость должна подаваться так, чтобы под ее воздействием лопасти вращались. Образованная центробежная сила заставит жидкость направиться к стенкам корпуса, а в центре устройства создастся вакуум.

Подобные насосы обычно применяются в сельском хозяйстве и на производстве, в городской квартире от них вряд ли будет какая-либо польза, но владельцу частного дома такой агрегат может пригодиться.

Водокольцевой

Модифицирование аквариумного компрессора

Компрессор

При необходимости обеспечения более высокого показателя разреженности можете использовать оборудование, созданное на основе бытового компрессора, способного нагнетать воздух под высоким давлением.

В переделывании аквариумного компрессора нет никаких сложностей. Сферы использования подобных приборов довольно многогранны. К примеру, некоторые хозяева применяют такие насосы для устранения специфического аромата, возникающего в процессе перегонки спирта.

Также подобного рода вакуумные насосы подходят для выполнения разного рода экспериментов, при проведении которых должно создаваться некоторое разрежение в перегонных кубах и разнообразных бродильных емкостях.

Разберите компрессор

Первый шаг. Открутите крепления с корпуса используемого компрессора. В этом вам поможет отвертка.

Второй шаг. Разберите внутри компрессора узел, в составе которого присутствует элемент с клапанами.

Третий шаг. Отпилите угол корпуса в месте, удобном для подведения насосного шланга. Соберите упомянутый узел компрессора в обратном порядке и вставьте его в корпус в соответствии с подготовленным отверстием.

Часть для модернизации отмечена красным

Четвертый шаг. Подготовьте в нижней стенке детали отверстие для удаления конденсата и случайно проникшей внутрь воды.

Пятый шаг. Обустройте систему отведения газов из вакуумного насоса. Для этого используйте клей и трубку подходящих размеров.

В результате устройство, собранное в обратной последовательности, будет откачивать воздух вместо его нагнетания.

Меняем клапаны местами

При разрежении, создаваемом таким оборудованием, можно будет уменьшать температуру кипения рабочих жидкостей.

При этом обязательно учитывайте тот факт, что в процессе выполнения подобной работы через агрегат будут проходить образующиеся пары, что категорически нежелательно. Поэтому в состав системы надо обязательно включить отстойник и ресивер – они будут способствовать осушению воздуха.

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

  • ядро насоса;
  • тройник;
  • сопло и штуцер.

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

Цены на популярные компрессоры

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

  • вы открываете кран;
  • в систему поступает вода;
  • в шланге создается разрежение;
  • вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Удачной работы!

Видео – Вакуумный насос своими руками

stroyday.ru

пошаговое описание разных вариантов изготовления устройств для откачки воздуха

В промышленности приспособления для создания вакуума необходимы для удаления больших объемов воздуха и газа. Однако этот способ нашел применение и в быту, хоть и не так давно. Такие устройства помогают хранить продукты питания и вещи, мариновать мясо, выкачивать газ, а также жидкость. Их можно без труда приобрести в магазинах, но стоят они недешево. Существует альтернативный вариант — изготовить вакуумный насос своими руками.

Виды и область применения

Вакуумирование в быту применяется для удаления лишнего воздуха из полиэтиленовых упаковок, предназначенных для хранения одежды или продуктов питания. При заборе воздуха уменьшается объем тары, полиэтилен плотно прилегает к продукту. Использование такого метода помогает хранить еду длительное время, она не портится даже без заморозки.

Вещи и бытовые изделия (пледы, одеяла, подушки) значительно уплотняются в упаковке, вследствие чего занимают гораздо меньше места. Следует отметить, что одежда при таком хранении надежно защищается от моли.

Благодаря вакуумным агрегатам, можно обрабатывать ламинирующей пленкой деревянные изделия или стройматериалы. Вакуумные помпы используются для отвода газа или пара в быту. Это необходимо для того, чтобы восстановить герметичность приборов. Кроме этого, устройства нашли применение в сплит-системах.

Основные виды вакуумных приспособлений:

  • Водокольцевые — их работа осуществляется путем погружения в жидкость устройства, которое во время вращения выкачивает воздух из центра лопастного механизма.
  • Роторно-пластинчатые агрегаты — зачастую производятся двухкамерными, действуют методом нагнетания газа из первой камеры во вторую, обеспечивая работу ротора.
  • Мембранно-поршневые приспособления — в них вакуум создается поршневой системой. Сжатый газ выходит с помощью клапана за пределы камеры, обеспечивая уменьшение давления и поступление новых порций. Такие устройства считаются одними из наиболее универсальных и бесшумных.

Простейшие устройства

Если приспособление понадобилось срочно, можно быстро изготовить простейший вакуумный насос своими руками. Для этого потребуются две пластмассовые бутылки различных диаметров, которые без труда помещаются друг в друга. Одна из них будет выполнять роль поршня, поэтому следует подбирать приближенные по диаметру емкости, иначе на меньшей из них нужно будет делать большой уплотнительный слой. Кроме этого, потребуется шланг от велонасоса.

Сначала нужно срезать горлышко у большей емкости. Затем в дне меньшей бутылки проделать отверстие и вставить бутылки друг в друга (следует отметить, что на внутренней могут понадобиться уплотнители, которые можно изготовить с помощью скотча). Затем в большую емкость ввинтить шланг, обязательно в обратном направлении. Устройство будет выкачивать воздух при осуществлении движения поршнем из меньшей емкости.

Модернизация манжетного насоса

Изготовить вакуумный насос для откачки воздуха своими руками можно из любого манжетного приспособления. Для этих целей подойдут даже устройства для велосипедов. Конечно же, лучше брать автомобильный насос, ведь с его усовершенствованием будет гораздо меньше хлопот.

Пошаговая инструкция по изготовлению:

  1. Раскрутить автомобильное устройство.
  2. Снять манжет и перевернуть его наоборот.
  3. Собрать прибор в обратной последовательности. Разница состоит в том, что манжет перевернут в обратную сторону.
  4. На входе в насос, где расположен шланг, с помощью которого откачивается воздух, прикрутить обратный клапан. Последний должен функционировать, пропуская поток воздуха от сосуда к прибору. Движений воздушной массы в обратную сторону быть не должно. Обратный клапан можно приобрести отдельно или взять с аквариумного компрессора. Непосредственно перед установкой нужно подуть в него. Ту из сторон, которая не будет пропускать воздух, прикрутить к насосу, а вторую — к трубке. Следует отметить, что устройства вполне хватит для удовлетворения потребностей в быту, но для создания глубокого вакуума оно не подойдет ввиду малой мощности.

Вакуумное приспособление из компрессора

Более мощное устройство можно получить из компрессора, который присутствует в кондиционерах или холодильниках. Поэтапный мастер-класс по самостоятельной сборке агрегата:

  1. Компрессор освободить от испарителя и конденсатора. Чтобы это сделать, нужно перерезать медные трубки, с помощью которых осуществляется соединение приборов.
  2. Правильно подключить компрессор к электросети.
  3. На входе в устройство закрепить воздушный фильтр тонкой очистки (приобрести можно в любом автомагазине).
  4. Прикрепить гибкий шланг нужного диаметра к выходному отверстию прибора.
  5. Подключить компрессор к сети.

С помощью такого агрегата нельзя откачивать воздушные массы, которые содержат много водяных паров. Это может стать причиной поломки устройства. В таком случае необходимо сделать ресивер и отстойник. Такие детали будут совместно работать в качестве осушительного приспособления.

Вакуумный насос можно самостоятельно сделать из аквариумного компрессора. Для этого нужно разобрать его и удалить обратные клапаны. При перевороте клапанов компрессор вместо нагнетания начнет откачивать воздух. Процедура аналогична изготовлению прибора из автонасоса.

Использование медицинского шприца

Такое устройство непременно пригодится в хозяйстве, если потребуется выкачать жидкость или газ в небольших объемах. Для работы необходимы следующие детали:

  • тройник из пластмассы;
  • гибкая пластмассовая труба, ее диаметр должен быть идентичен отверстиям тройника и шприца;
  • 2 обратных клапана для аквариума;
  • шприц, объем которого зависит от мощности устройства (чем больше шприц, тем больше мощность).

Пластиковую трубу нарезают на кусочки размером по 10 см, а затем присоединяют их к тройнику. Трубочки должны плотно прилегать к носику тройника. Это необходимо для того, чтобы они не соскакивали под давлением во время работы устройства.

Затем к центральной трубке прикрепляется носик шприца. Вся конструкция представлена в виде тройника, по боковым сторонам которого фиксируются два куска шланга, а также шприц, расположенный под прямым углом по отношению к отведенным концам.

Следующим шагом является монтаж клапанов. Зачастую на них обозначается маркировка с указательной стрелкой. Один из них следует разместить так, чтоб стрелка показывала от тройника, а второй — со стрелкой на него. В общем, система будет подобна указателю входа-выхода.

Ручное устройство готово. С его помощью можно откачать воду из одной емкости в другую, разместив один клапан в жидкость, а другой — в емкость для перекачивания. Стрелки выступают в качестве направляющих. В воду нужно погрузить клапан, указатель которого показывает на тройник. Система будет работать, когда начнется движение поршня, который находится на шприце.

Низковакуумный агрегат

Его достаточно трудно сделать самостоятельно при отсутствии токарного станка, сварочного аппарата и без специальных навыков. Для изготовления необходим цилиндрический корпус. В нем следует разместить вал, оснащенный лопастным колесом. Во время подачи воды осуществляется вращение колеса и под действием центробежных сил в устройстве непременно будет создаваться вакуум.

Механизм действует при помощи электродвигателя. Лопастное колесо не следует устанавливать прямо по центру. Это нужно для того, чтобы газообразная масса нагнеталась и проталкивалась через систему. Минусом такого устройства является то, что жидкость, благодаря которой работает устройство, постоянно греется и нуждается в замене.

Прибор должен быть оснащен входными отверстиями. С их помощью жидкость будет поступать внутрь. Кроме этого, должны быть выходные отверстия, через которые сможет выходить газ. Подобные механизмы используются на больших предприятиях, а также в сельскохозяйственных работах для отведения газа с примесью песка или пыли. Для непрерывной работы необходимо обеспечить газоотвод, постоянную подачу жидкости и систему охлаждения мотора.

Переделка автомобильной помпы

Сделать вакуумную помпу своими руками можно при помощи аналогичного автомобильного устройства. Поэтапный процесс состоит в следующем:

  • сначала необходимо снять шток с манжетой из открытой крышки, расположенной на гильзе;
  • предварительно открутив шурупы, извлечь манжету;
  • последнюю перевернуть в обратную сторону и установить на место ее и шток.

В результате проведенных манипуляций получится всасывающая трубка, к которой необходимо подключить обратный клапан. Во время установки нужно следить, чтобы воздух поступал в гильзу. Чтобы это проверить, необходимо подуть в клапан. Ко второму концу клапана следует присоединить трубку, которая должна быть изготовлена из плотных материалов, не поддающихся атмосферному влиянию.

Такое устройство создает вакуум в сосудах с пищевыми продуктами или чехлах для хранения одежды. Возникающие поломки можно легко устранить своими руками. Для этого достаточно изучить материалы по устройству исходного агрегата. Ознакомившись с конструкцией, можно самостоятельно отремонтировать прибор, без помощи дорогостоящих мастеров.

Чтобы сделать вакуумный насос своими руками, нужно желание и исходный материал. От типа первичного устройства зависит область применения и сложность изготовления приспособления. Большим преимуществом самостоятельного изготовления приборов можно считать значительную экономию средств.

rybki.guru

Компрессор своими руками – с минимальными затратами из металлолома. Компрессор вакуумный своими руками


Вакуумный насос своими руками из компрессора

Раньше, вообще мало кто думал, что такое вакуумный насос и для чего он необходим. А ведь это необходимая штука как в обиходе, так и при промышленном производстве, мелкосерийном изготовлении различных изделий, для упаковки и для решения многих инновационных задач. В основном, данные приборы делаются только в условии производства, но при существовании конкретных способностей и деталей, его можно выполнить собственными руками.

Кстати, если вас интересует ремонт холодильных компрессоров переходите на сайт , здесь работают профессионалы которые отремонтируют ваш холодильник быстро и самое главное качественно!.

Для работы с более серьезными объемом нужно пользоваться либо более производительными насосами с разными переделками, либо компрессором. Мощность компрессора зависит от необходимостей в использовании вакуумаотора, а компрессор бывает как компактный, от аквариума, так и более мощный — для накачки шин автомобиля, и работ связанных с покраской. Но смысл переделок от этого не меняется.

Применяем мембранный компрессор от аквариума

Например, для применения в виде вакуумного насоса компрессора от аквариума с небольшой работоспособностью, довольно доработать узел, в котором находятся клапана и встроить трубку для отвода конденсата и попавшей влажности.

Чтобы это сделать нужно поменять местами клапана, тогда мембранный насос будет не усугублять воздух, а откачивать его из конкретного объема. Конструкции мембранных насосов различные, но принцип реконструкции один. Пример переделки маленького аквариумного насоса в вакуумный продемонстрирован на фото.

Для более значительных задач необходимо применять компрессор мощнее. Например, можно применять прибор от старого холодильника. В основном, с помощью подобного компрессора масляного типа, можно достичь давления около 5 атм, что вполне достаточно для бытовых потребностей. Сборочная схема устройства очень проста.

Масляные и безмасляные компрессоры высокой продуктивности

Масляный компрессор присоединяется к ресиверу, в виде какого можно использовать любой маленькой баллон с газом или аналогичный сосуд. Насос имеет три вывода:

  • для залива масла;
  • для забора воздуха;
  • для подачи воздуха.

Дальше все просто — в компрессор заливается простое моторное масло через необходимую трубку, к трубке для забора воздуха подсоединяется пылеулавливающий фильтр, а к трубке подачи воздуха присоединяется ресивер через разветвитель. Сейчас устройство можно применять и как компрессор с ресивером, и как вакуумный насос с очень большой работоспособностью. Для применения в виде компрессора, необходимо только подключить шланг подачи воздуха к разветвителю от ресивера. Если устройство нужно в виде вакуумного насоса, тогда шланг подсоединяется к отрезку трубы забора воздуха.

Это отнюдь не все способы и вариации переделки компрессоров в вакуумные насосы. На случай с безмасляным компрессором, Отсутствует необходимость ставить маслоотделитель, но фильтр на патрубке подачи воздуха обязан быть поставлен обязательно. Пробуйте, и для решения любых задач можно сконцентрировать вакуумный насос из средств находящихся под рукой.



Похожие статьи

kvartal-club.com.ua

Как сделать компрессор своими руками, рекомендации и инструкции по сборке

Польза компрессора при выполнении различных работ в мастерской или гараже, неоспорима. Этот агрегат давно перестал быть достоянием строительных бригад и ведомственных автопарков. Вот поверхностный перечень того, что можно сделать при помощи компрессора:

  • Покрасочные работы
  • Пескоструйная зачистка любых материалов
  • Продувка от мусора труднодоступных полостей агрегатов
  • Уборка территории
  • Шиномонтаж
  • Работа с пневмоинструментом.

Воздушный компрессор можно приобрести в магазине. Тем более что предлагаются комплекты любой мощности и производительности.Однако подобное оборудование недешево: если вы не планируете извлекать из него прибыль – покупка просто для облегчения ручного труда, может показаться нецелесообразной. Поэтому многие домашние мастера стараются сделать компрессор своими руками.

Важно! Воздух высокого давления является источником повышенной опасности. Легкомысленный подход к сборке или использованию самодельного оборудования может привести к серьезным травмам.

Самый простой (и относительно безопасный) самодельный компрессор можно соорудить из обычного автомобильного аксессуара. Речь пойдет о готовом электроприборе – компрессоре для подкачки колес.Казалось бы, куда его применить, кроме как по прямому назначению? Особенности конструкции не позволяют подавать большие объемы воздуха за единицу времени.

Этот параметр заслуживает отдельного пояснения:

У компрессора есть две важные характеристики:

Мощность

Способность создать высокое давление без дополнительной нагрузки на двигатель.

У автомобильных агрегатов с этим полный порядок. Можно спокойно нагнетать давление вплоть до 5-6 атмосфер. Правда подкачка колеса до типовых 2,5-3 единиц, занимает добрый десяток минут (при нулевом исходном давлении). За это время недорогие устройства могут просто перегреться, поэтому требуются перерывы в работе.

Это происходит по причине малой производительности автомобильных компрессоров.

Производительность

Способность выдать «на-гора» определенный объем воздуха за единицу времени. Чем она выше – тем быстрее происходит наполнение емкости, и тем интенсивнее поток из сопла при прямом использовании сжатого воздуха.

Для совмещения этих качеств необходим большой объем поршневой группы агрегата, и мощный двигатель с высокими оборотами. Плюс к этому, надо обеспечить охлаждение цилиндров, иначе компрессор перегреется и заклинит. Такие аппараты существуют, в качестве рабочего узла могут использоваться даже турбины.

Но стоимость оборудования не позволяет применять его массово, тем более в быту.

Проще говоря – либо мощность, либо производительность. Как выйти из замкнутого круга? Использовать накопительную емкость – ресивер. В промышленных образцах это стальной баллон, который медленно заполняется мощным, но не очень производительным компрессором.

rinnipool.ru

Как сделать вакуумный насос своими руками: ручная помпа

Вакуумные насосы предназначены для удаления воздуха и газов из больших объемов и в быту нашли применение сравнительно недавно. С их помощью можно организовать хранение продуктов и вещей в вакуумных упаковках, замариновать мясопродукты, откачивать газ и пар, а также жидкость. Такой интересный механизм можно купить, хотя он достаточно дорого стоит, а можно сделать самому. Рассмотрим второй вариант — как сделать вакуумный насос своими руками.

Применение

Схема устройства ручного вакуумного насоса

Подобные устройства в быту применяют для создания вакуума в полиэтиленовой упаковке для хранения продуктов и вещей. При отсасывании воздуха, происходит уменьшение объема тары, оболочка плотно облегает продукт. При таком хранении продукты питания долго не портятся, и некоторое время могут храниться без замораживания.

При хранении вещей или других мягких текстильных изделий (одеял, подушек, пледов), происходит заметное уплотнение, вещи становятся компактными, занимают меньше места. При таком способе хранения вещи становятся недоступны для моли или плесени.

С помощью вакуумного насоса можно покрывать ламинирующей пленкой детали из дерева, фанеры и других строительных материалов.

Вакуумный насос используют для бытового отвода газов, пара и жидкостей, для восстановления герметичности бытовых приборов. А также в сплит-системах кондиционеров и при работе тормозных систем в транспортных средствах.

Преобразование манжетного насоса

Для переделки пригодится любой манжетный насос, можно взять даже велосипедный

Для переделки пригодится любой манжетный насос, можно взять даже велосипедный. Однако предпочтительнее все же автомобильный, так как с его преобразованием будет меньше хлопот.

Последовательность действий по модернизации своими руками выглядит так:

  1. Автомобильный насос раскручивается.
  2. Снимается манжет и поворачивается наоборот.
  3. Далее прибор собирают, разница лишь в том, что манжет развернут в обратную сторону.
  4. На входе в насос, там, где прикручен шланг, через который будет производиться откачка воздуха, прикручивают обратный клапан. Клапан должен работать, пропуская воздух от емкости к прибору, но не обратно. Его можно купить или снять с компрессора для аквариума. Перед установкой подуйте в него. Сторона, которая не пропускает воздух, прикручивается к насосу, другая – к трубке.

Мощности такого механизма не хватит для получения глубоких вакуумных условий, однако, для бытовых нужд будет вполне достаточно.

Преобразование компрессора

Более масштабный вакуумный насос получается из компрессоров бытовых приборов, например, холодильника или кондиционера

Более масштабный вакуумный насос получается из компрессоров бытовых приборов, например, холодильника или кондиционера. Для правильной сборки аппарата своими руками необходимы такие шаги:

Рекомендуем к прочтению:

  1. Компрессор освобождают от конденсатора и испарителя. Для этого необходимо перекусить медные трубки, которые соединяют приборы.
  2. Обеспечить компрессору правильное подключение к сети.
  3. На входное отверстие компрессора крепится воздухофильтр тонкой очистки, его можно приобрести в автомагазине.
  4. Прикрепляем гибкий шланг соответствующего диаметра к входному отверстию прибора.
  5. Компрессор подключается в сеть и начинает функционировать как достаточно мощный вакуумный насос.

Нельзя таким насосом откачивать воздух с большим содержание паров воды, это чревато поломкой компрессора. Для таких целей аппарат снабжают дополнительно ресивером и отстойником, которые вместе будут выполнять функции осушительного прибора.

Точно так же своими руками, можно преобразовать простой аквариумный механизм – компрессор, разобрав его и демонтировав обратные клапаны, о которых уже упоминалось в связи с преобразованиями автомобильного насоса. Клапаны поменяйте местами, тогда вместо нагнетания воздуха, компрессор будет откачивать его.

Преобразование медицинского шприца

Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать

Для подобного изобретения тоже есть основания – любопытные дети или малые объемы жидкости и газа, которые нужно откачать. Для изготовления прибора своими руками понадобится следующий набор деталей:

  1. Пластиковый тройник.
  2. Гибкая пластиковая трубка, по диаметру совпадающая с входным отверстием шприца и отверстиями тройника.
  3. Два аквариумных обратных клапана.
  4. Медицинский шприц, чем больше будет его объем, тем мощнее будет насос.

Нарезаем пластиковую трубку на отрезки, размером по 10 сантиметров и присоединяем к тройнику. Трубки должны герметично и плотно облегать носик тройника, чтобы не соскочить при работе под давлением. Две противоположные трубки оставляем в покое. К третьей, которая расположена под прямым углом, прикрепляем носик шприца. Таким образом, конструкция представляет собой тройник с двумя отрезками шлангов, отведенными в разные стороны и шприцем, расположенным под прямым углом к отведенным концам.

Следующий шаг – монтаж обратных клапанов. Обычно на них есть маркировка и указательная стрелка. Один из клапанов вставляем так, чтобы стрелка указывала от тройника, второй так. Чтобы стрелка указывала на тройник. В целом система будет напоминать указатель вход-выход.

Ручной насос готов. Им можно отвести воду из одного сосуда в другой, погрузив один клапан в воду, а другой в емкость, куда предполагается перекачать жидкость. При этом указательные стрелки являются направляющими. В жидкость погружается клапан с указателем на тройник. Движениями поршня шприца мы можем заставить систему работать.

Низковакуумный насос

Такой насос работает по центробежному принципу

Такой насос работает по центробежному принципу. Самому его сделать трудно, однако, если у вас есть знакомый сварщик и токарь, вполне возможно. Для его создания нужно иметь цилиндрический корпус, в который вставляется вал с лопастным колесом. При подаче жидкости начинается вращение лопастного колеса и, под влиянием центробежной силы, в центре прибора неизбежно создается вакуум.

Рекомендуем к прочтению:

Механизм приводится в движение электрическим двигателем. Колесо лопастного механизма устанавливается не совсем по центру, чтобы обеспечить нагнетание и проталкивание газа через систему. Недостаток системы, что жидкость, с помощью которой осуществляется процесс (чаще это вода) постоянно нагревается и ее приходится менять.

Такой насос снабжен вводными отверстиями, через которые поступает вода и выводные, через которые выводится газ.

Механизмы, функционирующие подобным образом, используют на больших предприятиях, а также в сельском хозяйстве для отвода газов с большим количеством взвеси в виде пыли и песка. Для непрерывного функционирования обеспечивается отвод газа, постоянная подача воды и система охлаждения мотора.

Простейший вакуумный насос

Так как простейший вакуумный насос может понадобиться в любой момент, сделать его можно самому элементарным образом из пластиковых бутылок разного диаметра

Так как простейший вакуумный насос может понадобиться в любой момент, сделать его можно самому элементарным образом из пластиковых бутылок разного диаметра. Это будет примитивная вакуумная помпа, самодельный ручной механизм.

Для изготовления понадобится:

  1. Две бутылки, которые легко входят друг в друга. Одна из них будет поршнем, поэтому нужно подобрать не слишком отличающиеся по диаметру бутылки, иначе на внутренней придется делать серьезный слой уплотнителя.
  2. Шланг от велосипедного насоса.

У бутылки большего диаметра срезаем верх. В дне бутылке меньшего диаметра поделываем отверстия. Вставляем бутылки друг в друга, на внутренней бутылке делаем уплотнитель из скотча, если необходимо. В большую бутылку ввинчиваем шланг велосипедного насоса, в обратном направлении. Так он будет откачивать воздух при движении поршня из маленькой бутылки.

Основные типы вакуумных насосов:

  1. Водокольцевые аппараты – работа обеспечивается за счет погружения в жидкость механизма, который вращаясь, создает вакуум в центре камеры лопастного механизма.
  2. Пластинчато-роторные вакуумные аппараты обычно двухкамерные, и работают по принципу нагнетания газов из одной камеры в другую, которое обеспечивается работой роторного механизма.
  3. Мембранно-поршневые вакуумные аппараты — нагнетание вакуума обеспечивается работой поршневой системы, при сжатии газ выводится за пределы камеры через клапан, что обеспечивает снижение давления в камере и поступление новой порции. Такие поршневые насосы являются одними из самых бесшумных и универсальных.

Вакуумный насос в быту

Вакуумные насосы предназначены для создания разреженного пространства в отдельных объемах

Вакуумные насосы предназначены для создания разреженного пространства в отдельных объемах. Это могут быть как полиэтиленовые пакеты, в которых вы собрались хранить продукты питания или теплые вещи, так и Сплит-системы кондиционеров. Система вакуумного усиления торможения в транспорте значительно увеличивает срок эксплуатации.

На первый взгляд кажется, что острой необходимости в вакуумных системах в быту нет. И это действительно так. Однако попробуйте собрать своими руками простейшую вакуумную помпу и вы будете удивлены, сколько ей найдется способов применения.

vodakanazer.ru

Как сделать вакуумный насос для дома?

Вакуумный насос предназначен для разных сфер использования и специализируется на выкачке воздуха и других материалов из замкнутого пространства. Если ранее использование подобных устройств было сосредоточено исключительно в промышленных областях, то сегодня компрессор нашел свое предназначение и в бытовом направлении, также покажем вам видео во всех подробностях.

Прежде чем перейдем к непосредственной инструкции по изготовлению прибора, поближе познакомимся с характеристиками, которыми обладает вакуумный насос для откачки воздуха. Каждый мини ручной насос имеет массу разновидностей, но все они обладают индивидуальными качествами.

Общее представление о вакуумном насосе: его особенности и характеристики

Каждая отдельная модель приспособления обладает основными характеристиками:

Конструкция вакуумного агрегата

  • номинальной скоростью откачивания воздуха из систем;
  • ручной вакуумный насос обладает предварительным вакуумом, рабочим и конечным давлением;
  • объем охлаждающей жидкости;
  • есть конкретная степень энергопотребления;
  • производительность вакуумного насоса.

Принцип работы мини компрессора выполняется строго так как предусматривает схема. При подключении механизма к сети происходит изменение объема рабочей камеры. За счет этого происходит увеличение показателя давления в сообщающихся сосудах. В различных установках имеется определенная модификация камер, за счет чего может меняться принцип работы, которым обладает устройство. Обычно функциональность приспособления похожа на набор воды при помощи шприца. В некоторых ситуациях подобное мелкогабаритное приспособление может работать для аквариума.

Виды вакуумных насосов, использующихся дома

На рынке различного оборудования встречается множество моделей, которые имеют конкретное назначение для применения в домашних условиях и особый принцип действия. Чтобы правильно выбрать установку, посмотрите видео к разделу и учтите соответствующие виды.

Важно! Делать выбор необходимо на основании конструкционных особенностей и типов насоса. Таким образом вы создадите себе комфортные условия

Роторный насос, оснащенный масляным герметиком

Подобное мини устройство обладает достаточно преимущественными качествами в отличие от аналогичных себе приспособлений. Роторный масляный агрегат за 60 минут способен откачивать до 1600 кубометров воздуха. Такой принцип функциональности для него оптимален и похож на метод шприца при наборе жидкости.

Основным рабочим механизмом вакуумного насоса является ротор, именно он и отвечает за создание вакуума в различных системах. Среди этих вариантов встречается двухступенчатый прибор. Благодаря двум ступеням, воздух попадает из одной камеры в другую, а затем подается на выходной коллектор. Как работает конструкция расскажет схема.

Схема работы роторного насоса

Безмасляный роторный насос

Мини установка сосредоточена в различных сферах домашнего хозяйства не редко работает для аквариума и холодильника. Для работы приспособления этой разновидности не требуется использования масла. Также это может быть двухступенчатый вариант

Недостаток такого насоса в том, что не может длительно использоваться, так как не имеет способности к самоохлаждению. В итоге хозяину приходится регулярно делать замену рабочих лопастей.

Кулачковый агрегат

Производительность, при которой работает данное устройство составляет порядка 500 кубометров воздуха за 1 час. Прибор приводит в действие вращение двух кулачков, которые и являются основными деталями в механизме. Подобные насосы работают «всухую», то есть не требуют добавления масел в двигатель, как и предыдущий роторный тип. Подобные установки часто приобретаются для аквариума, так как имеют характерный принцип действия. Предлагается подробная схема работы агрегата.

Схема работы кулачкового насоса

Водокольцевой прибор

Представляет собой мини компрессор с установленным кольцевым механизмом и за 60 минут выкачивает до 300 кубов воздуха. Установка отличается простотой конструкции и возможностями применения даже в самых загрязненных условиях.

Помпа признана первым изобретением среди всех вакуумных вариантов, однако за столько времени еще не вышло из пользования в быту. Чтобы агрегат исправно работал, необходима подача воды и большая потребность в электроэнергии.

Поршневой мини насос

Еще одна достаточно популярная модель вакуумного прибора, которая считается одной из компактных. Такие варианты часто применяются для домашнего аквариума, холодильника и других не масштабных целей.

Также здесь можно выделить то, что поршни прибора требуют частой замены, а также конструкция работает с большим уровнем шума. Но несмотря на это, его спасает достоинство: весьма внушительная производительность вакуумного насоса.

Автомобильный насос вакуумного типа

Установка автомобильного типа может использоваться для различных целей, в том числе и накачивании колес в дорожных условиях. Все что ей необходимо это электричество от машинного аккумулятора и принцип действия будет правильным.

На подобных установках присутствует специальный датчик давления, который помогает контролировать его показатель в определенных целях. Если требуются миниатюрные приспособления, их можно создать из обыкновенного медицинского шприца

Автомобильный вакуумный насос

Сооружаем конструкцию своими руками: алгоритм пошаговых действий

Вопросом, как сделать вакуумный насос своими руками задаются сотни хозяев, поэтому, мы решили поделиться подробной инструкцией для осуществления домашнего вакуумного механизма. Последний вариант может использоваться и для аквариума. Мы прилагаем к своему алгоритму полезное видео.

  1. Метод изготовления насоса не сложный, поэтому сразу перейдем к делу. Воспользуемся обыкновенным насосом, который есть у каждого уважающего себя хозяина в сарае или гараже.
  2. Откручиваем крышку цилиндра и извлекаем шток. Затем снимаем манжет и разворачиваем его на 180 градусов. Аккуратно закрепляем его в таком положении. Теперь насос вместо выкачивания воздуха будет его втягивать в себя.
  3. Теперь позаботьтесь о наличии клапана. Без него в этом деле никуда. Для этих целей мы возьмем обыкновенный золотник. После того как приобрели изделие вставляем его в разрезанный шланг и надежно фиксируем. Следите чтобы отсутствовал подсос воздуха. Создать такое соединение не сложно.

    Делаем вакуумный насос своими руками

  4. Если пользоваться насосом для вас слишком трудоемко, можно использовать компрессор от вышедшего из строя холодильника или приспособление, которое работало для аквариума.
  5. Чтобы достать компрессор от холодильника, первым делом обрежьте из его корпуса выходящие медные трубки.
  6. Это устройство будет работать от электричества, об этом подсказывает установленное реле. Перед тем как будете разбирать холодильную помпу, проследите как размещены контакты, чтобы при подключении ничего не перепутать.
  7. На выход всасывающей трубки надевают диоритовый шланг, который поможет в использовании конструкции и ее работоспособность будет практичной.

Внимание! Если сомневаетесь, что сможете запомнить, как расположены контакты, лучше сфотографируйте их положение, так как при малейших ошибках подключения самодельный вакуумный насос откажется работать.

В завершении статьи предлагаем к просмотру видео материал с подробными советами о возможностях использования вакуумного компрессора.





Вас могут заинтересовать:

prokommunikacii.ru

Вакуумный насос своими руками | Вакуумные системы и оборудование

Многих владельцев компрессоров интересует вопрос: как сделать вакуумный насос своими руками? Чтобы выполнить эту задачу, необходимо наличие компрессора, площадки, вакуумных шлангов, электродвигателя и герметичного сосуда. Вакуумный насос своими руками из компрессора сделать достаточно просто.

Устройство вакуумного насоса из компрессора следующее:

  1. На стационарную или передвижную площадку устанавливается электропривод.
  2. Далее на ролики привода и компрессора вешается ремень;
  3. К компрессору и герметичной емкости подсоединяются патрубки.
  4. Задавая направление движение ремня можно осуществлять откачку и нагнетание воздуха.

Ручной вакуумный насос может выполняться и из других элементов. Водокольцевой насос изготавливается из корпуса, рабочего колеса с лопастями. Для того, чтобы его собрать необходимо выполнить следующие шаги:

  1. Подобрать ровный цилиндрический корпус, в котором будет входное отверстие, выходное отверстие и разъемы для подшипников, в которые вставится вал ротора;
  2. Далее в корпус помещается сам ротор с лопастями небольшого размера, которые будут организовывать движение подаваемой жидкости и создание центробежной силы.
  3. Во входное отверстие необходимо организовать подачу жидкости, которая будет выполнять основную работу.

Ручной вакуумный насос своими руками не будет отличаться высокой производительностью и с небольшой вероятностью способствует получению среднего или высокого вакуума. Вакуумный насос для кондиционера своими руками собирается из автомобильного насоса и аквариумного компрессора.

Вакуумный насос из шприца своими руками – довольно простое устройство. Для его изготовления понадобится непосредственно шприц, трубка пвх, клапаны, тройники и ножницы. Сначала необходимо отрезать 3 куска трубки, которые будут иметь длину 2-3 см. Следующим шагом производится подсоединение этих коротких трубок к тройнику и подсоединения клапанов к трубкам в разные стороны. Это устройство можно подсоединять к герметичному сосуду, типа бутылки.

Вакуумный насос своими руками из холодильника выполняется таким же образом, как из обычного компрессора. Единственное отличие, это использование холодильного компрессора, который ничем не отличается от обычного. Как изготовить вакуумный насос из компрессора и электрического привода с другими элементы описывалось в начале статьи. Для этого требуется использовать стандартные элементы. Основной ошибкой, которую допускают люди, изготавливающие это устройство в первый раз, является низкая герметичность системы. Это значительно снижает порог значения остаточного давления, создаваемого установкой.

ss250.ru
