Какой автомат ставить на кондиционер

Для чего нужен автоматический выключатель

Автомат служит для защиты провода, который в свою очередь подбирается под мощность кондиционера. Важно при этом учитывать именно мощность потребления устройства, а не мощность охлаждения (холодопроизводительность). Многие не понимают разницы между этими характеристиками, из-за чего на просторах интернета можно найти много неверной информации по данному вопросу.

Две основные защитные функции автомата

  • защита от КЗ (короткого замыкания). Если произойдет замыкание, то автомат любого номинала сработает на отключение;
  • защита от нагрева провода. Чтобы автомат в этом случае правильно срабатывал, необходимо наиболее точно подобрать его номинал (ток). Если номинал автомата будет слишком мал, то он будет постоянно выключаться. Если номинал будет превышен, то автомат не сможет защитить провод в случае его перегрева (может произойти возгорание).

Какой автомат ставить на кондиционер

Давайте рассмотрим данный вопрос на примере с медными проводами, т. к. другие материалы в настоящее время практически не используются.

Важно: Первое, что нужно знать, это потребляемую мощность кондиционера (при этом желательно учитывать максимальный пусковой ток). С учетом этой мощности подбирается сечение провода. А уже под сечение провода подбирается защитный автомат.

Расчеты и практика показывают, что для бытовых кондиционеров мощностью потребления до 2 кВт («семерки», «девятки», «двенадцатые», восемнадцатые») вполне достаточно проводов сечением 1,5 мм. кв. Для «двадцать четвертого» и «тридцать шестого» (однофазного) лучше использовать провода сечением 2,5 мм. кв.

Для удобства и наглядности представим эти значения в виде таблицы.



Как видно из таблицы, для бытовых кондиционеров обычно используются всего два сечения проводов, под которые требуются соответствующие автоматические выключатели. В интернете можно найти рекомендации по выбору более низкого номинала, но мы не рекомендуем этого делать. Дело в том, что указанный автомат наверняка «защитит» соответствующий провод, а меньший номинал может преждевременно срабатывать.

Латинской буквой перед числовым значением указывается характеристика автомата. Чаще всего в бытовых условиях используются автоматы категории «C», которые «выдерживают» умеренные пусковые токи и отлично подходят для кондиционеров. Если выбирать, например, автоматы с характеристиками A или B, то они могут срабатывать при пуске компрессора.

Таким образом, мы выяснили, какой автомат ставить на кондиционер. Если вы только планируете установку кондиционера на этапе ремонта, то вам, возможно, потребуется предусмотреть для него «трассу». А так же будет полезно знать габаритные размеры внутреннего блока.

kondicionershik.ru

Обеспечение электробезопасности кондиционера

07
02.14

Обеспечение электробезопасности кондиционера

Один из моментов, о котором должен побеспокоиться человек, заказывающий кондиционер, является обеспечение правильного подключения. Для монтажников, естественно, наиболее простым способом является просто воткнуть штепсель кондиционера в ближайшую розетку и показать, что кондиционер работает и получить подписанный договор.

Не забывайте, что правильность подключения и выбор автомата на линии кондиционера напрямую влияет на электробезопасность в вашей квартире.

Конечно, самым правильным является прокладка магистралей и питания на стадии проведения ремонта, таким образом, вы сделаете минимально видимыми все коммуникации в вашем доме.

При установке кондиционера вовремя ремонта монтаж разделен на два этапа, во время первого монтажники закладывают фреоноведущие магистрали и дренажную систему, а электрики подводят питающий кабель к этому месту. Во втором этапе, когда уже закончен ремонт вешается уже сам внутренний блок и подключается питание.

Провод для кондиционера

От владельца требуется обеспечить подвод питания к кондиционеру, для того чтобы правильно выбрать сечение провода, необходимо сперва узнать мощность которую потребляет кондиционер. Обратите внимание на то что есть существенная разница между потребляемой и выдаваемой мощностью. Поскольку климатическая техника работает по принципу теплового насоса, то количество затраченной энергии будет меньше чем количество произведенной. Кондиционер, потребляющий порядка 1 кВт электроэнергии, вырабатывает порядка 3 кВт холода.

При выборе кабеля для кондиционера обратите на то, что на данный момент запрещено в жилых домах прокладки алюминиевой проводки, разрешена только медная.

Таблица соотношения мощности и сечения провода

Большинство бытовых кондиционеров работают в диапазоне мощностей до 3,5 кВт, это означает, что для подключения кондиционера нам потребуется провод сечением 1,5 мм.

Если смотреть по выше приведенной таблице то вариант для дома относится к закрытому типу проводки и напряжению 220В Пересчитываем мощность в ток I= Р/U*1000 получаем результат в амперах, Р в кВт, U для бытового сегмента 220В.

Что касается типа провода, который необходимо использовать для подключения, то оптимальным решением будет использование ВВГ кабеля. Многие мастера используют при подключении ПВС и ШВВП, поскольку их намного проще укладывать. Данные провода не подходят, поскольку сам завод изготовитель указывает время их эксплуатации ориентировочно 5 лет, и указывает, что они выпущены как провода для временного подключения. Кабель ВВГ предназначен для постоянного подключения, и срок эксплуатации составляет 30 лет.

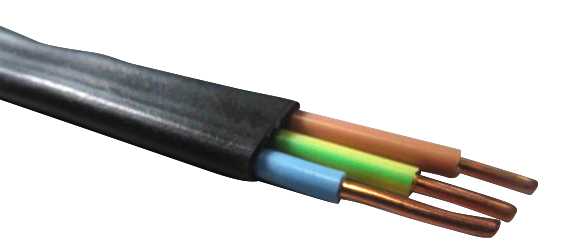

Для подключения кондиционера с питанием от 220В вам потребуется трехжильный провод – фазный, нулевой и заземляющий. Обратите внимание на то, что если вам необходимо произвести соединение медного и алюминиевого проводов, то такие соединения производятся только с использованием винтовых соединений.

Розетки для кондиционеров

Есть два варианта подключения кондиционера – подключить напрямую, тогда нет необходимости устанавливать розетку, провод подключен напрямую, к кондиционеру, такой вариант более эстетически и практически приемлем. Вторым вариантом является монтаж розетки возле кондиционера, обратите внимание на то, что пропускная способность большинства розеток не более 3,5 кВт, так что для мощных моделей необходимо использовать или прямое подключение или усиленные розетки.

Защита для кондиционера

Это весьма важный момент при подключении, именно правильный выбор автомата для кондиционера и других устройств защиты, обеспечит электробезопасность и защиту прибора.

Следует выбирать автомат номиналом ниже, чем пропускная способность кабеля, но она должна быть выше, чем максимальная мощность, которую может пропустить кондиционер. При выборе автомата для кондиционера, большинство бытовых моделей подходит 10 А автомат. Следует использовать автоматические выключатели с характеристикой С. Также, не лишним будет защитить свою бытовую технику с помощью реле напряжения, данный прибор

Совсем не лишним будет защитить кондиционер и другие бытовые приборы в доме при помощи реле напряжения, которое будет отключать напряжение при отклонении от значений заданных в реле тем самым, не давая сгореть вашей бытовой технике при скачках напряжения.

montag-servis.com.ua

Обеспечение питания для кондиционера | Daikin

Одним из вопросов, которые должны беспокоить владельцев квартир перед установкой кондиционера, является обеспечение питания для кондиционера и выбор автомата.

Конечно, для монтажников наиболее простым вариантом является просто воткнуть шнур в ближайшую розетку показать, что кондиционер работает и получить подписанный акт о проведении работ.

Но не следует забывать, что правильное подключение кондиционера является одним из аспектов безопасности в вашей квартире. Наиболее правильным является проводить монтаж коммуникаций для кондиционера на этапе ремонта.

Подключение во время ремонта и сечение провода

Этап монтажа кондиционера во время ремонта разделен на два этапа. На первом этапе монтажники вешают наружный блок и подключают к нему фреоноведущие и дренажные магистрали, а также провод питания и управления наружным блоком.

Эти магистрали выводятся в штробе к месту, где будет висеть внутренний блок. После проведения всех ремонтных и отделочных работ вешается внутренний блок и заправляется фреоном система.

От владельца потребуется подвести питание для кондиционера. Для того чтобы правильно выбрать провод для кондиционера вам необходимо посмотреть какую максимальную мощность потребляет кондиционер и в соответствии с этим и выбирать кабель.

Также обратите внимание, что по современным нормам запрещено прокладывание алюминиевой проводки в домах, медный провод имеет лучшие характеристики, хоть немного и дороже по цене.

Таблица соотношения мощности и сечения провода

Большинство бытовых кондиционеров вписываются в диапазон потребления электроэнергии 3,5 кВт, это значит, что нам прекрасно подходит провод для кондиционера сечением в 1,5 мм.

Вариант для дома относится к закрытому типу проводки, тип питания 220В.

Преобразовать мощность в ток довольно просто I= (Р/U)*1000, P — в киловаттах, U — у для бытовой серии 220В.

Тип провода

Обратите внимание, что наилучшим проводом для использования в стационарной проводке является ВВГ. Недобросовестные мастера зачастую производят монтаж с использованием ПВС и ШВВП, поскольку они более гибкие и удобные для монтажа. Данные провода предназначены для удлинителей и не рассчитаны производителем для стационарной проводки, срок их эксплуатации согласно данным заводского паспорта составляет 5 лет. Срок службы ВВГ составляет 30 лет, разницы в цене между этими типами проводов практически нет. Для обеспечения питания кондиционера вам потребуется трехжильный провод. Обратите внимание на то, что если вы ведете провод не напрямую, а подсоединяете его к коммуникационной коробке, то если у вас в квартире медная проводка наиболее качественным вариантом станет пайка, соединение медных проводов с алюминиевыми допускается только через винтовое соединение.

Розетка для кондиционера

Принято устанавливать розетку так чтобы она не бросалась в глаза. Также есть вариант подключения кондиционера напрямую к питающему проводу, данный вариант наиболее эстетически привлекателен, поскольку ни будет, ни розетки, ни висящего провода. Если потребляемая мощность кондиционера превышает 3,5 кВт, то подключение только прямое или необходимо использовать розетку, для кондиционера рассчитанную на большую мощность, обычная бытовая розетка не подходит.

Выбор защиты

Второй конец нашей линии мы естественно подключаем в автоматический выключатель, обратите внимание на важный нюанс — выбирать номинал автомата для кондиционера следует ниже, чем пропускная способность провода, но выше чем максимальная мощность, которую потребляет кондиционер. Для большинства бытовых моделей подойдет автомат номиналом 10 ампер. Для кондиционеров следует использовать автоматические выключатели с характеристикой С.

Совсем не лишним будет защитить кондиционер и другие бытовые приборы в доме при помощи реле напряжения, которое будет отключать напряжение при отклонении от значений заданных в реле тем самым, не давая сгореть вашей бытовой технике.

Please enable JavaScript to view the comments powered by Disqus. Loading…

daikin.kh.ua

6. Требования к электропроводке для кондиционера

Вы купили кондиционер! Наконец мастера его установили, вам надо лишь взять в руки пульт и наслаждаться прохладой в знойный летний день. Но прежде, чем начать пользоваться этим мощным электроприбором, можете ли вы быть уверены, что ваша проводка и розетка готовы к повышенной нагрузке?

Конечно, данный, незаменимый во многих квартирах, агрегат не потребляет запредельных киловаттов, но все-таки, к его появлению в доме нужно подготовиться. Поскольку, в моменты включения происходят значительные скачки тока, а кондиционер их не любит и, кроме всего, нужно обязательно продумать, как розетка под кондиционер будет подключаться в квартирном электрощитке.

Схема электрического щитка с кондиционером

Идеальным решением для кондиционера будет выделение отдельного автоматического выключателя и прокладка отдельного питающего электрического кабеля.

Но, кондиционер очень часто появляется в доме, когда уже все ремонты давным-давно закончились, и приходится решать задачу уже по месту. В таком случае единственно верное решение – выбрать наименее загруженную ветку электропроводки и включать сплит-систему туда.

Возможно потребуется скорректировать в бОльшую сторону номинал автоматического выключателя, если позволяет сечение провода. Также замена будет нужна, когда из-за индивидуальных особенностей конкретно взятого автомата, он будет беспричинно срабатывать, несмотря на достаточный запас по току. Такое поведение автомата вызвано разбросом параметров его «пусковой характеристики», или правильнее – ампер-секундной.

Обычно, для разработки схемы щитка с учётом кондиционера применяются два подхода:
  • индивидуальные кабели на розетки по всей квартире и отдельные кабели на осветительные приборы;
  • отдельный кабель на комнату, а уже внутри разделение в коробке на осветительную группу и электроприборы.

Если в схеме “первого типа” (слева) не подготовить электропроводку , то при скачке тока из-за кондиционера в дальней комнате, погаснет, скажем, ни в чём не повинный телевизор на кухне.

Например, в комнате, где нужно обеспечить максимальную стабильность температуры, установлен кондиционер и схема электроснабжения “второго типа”. В случае скачка тока выбъет какой-нибудь автомат, но кондиционер должен работать. Иначе обесточится ответственный участок вместе с освещением и другими розетками. Значит на той ветке, и нужно усиливать электропроводку. То есть заменить данный участок от коробки до щитка.

Пока шёл наш ремонт, мы убедились, что нам кондиционер не пригодится. Так как наш дом расположен с запада на восток, а в нашей местности летом преобладают западные ветра. Получается, что дом постоянно продувается, в результате чего в квартире не жарко. Кроме того, три из четырёх окон выходят на север. И кроме этого, большой минус сплит-систем в том, что они не доставляют свежий воздух с улицы, а лишь гоняют и охлаждают его со всеми вирусами и бактериями внутри помещения.

На следующих этапах работы над проектом электроснабжения своей квартиры я займусь

ura-remontu.ru

Правильно выбираем автоматический выключатель по нагрузке, качеству и цене

При сборке распределительного щитка возникает вопрос, как выбрать автоматические выключатели так, чтобы всей конструкцией было удобно пользоваться и при этом она оставалась максимально надежной долгое время. Решение такого вопроса в офисе или производственном помещении каждый раз – новая задача со своей уникальной спецификой. Для квартиры или жилого дома есть универсальное и простое решение. Соблюдая несколько нехитрых принципов методики выбора автомата по мощности нагрузки, вы соберете электросеть, которая прослужит не один десяток лет.

Разбить на контуры и группы

Каждая комната в вашем доме или квартире в распределительном щитке должна представлять отдельную группу автоматических выключателей, отвечающих за контуры:

  • Розетки;
  • Освещение.

Если в комнате присутствует кондиционер – это еще один автомат в группе, если есть водонагреватель, электропечь, электроплита, то под каждый прибор – дополнительно отдельный автомат.

Под отдельный автоматический выключатель подключаются лоджия и балкон (без разбивки на розетки и освещение)

Для кухни, ванной, туалета, сауны (комнаты, в которых присутствует вода) в группу дополнительно устанавливается УЗО (устройство защитного отключения), для защиты от удара электричеством при нарушении изоляции или в случае залива розетки/выключателя водой.

Если разбить на контуры таким образом, то при коротком замыкании, допустим, в розетке – отключается только контур розеток в комнате, а освещение остается работать. И наоборот, вышедшая из строя люстра не отключит телевизор и микроволновку.

Выбор автоматов по мощности

Задача автоматического выключателя – защита проводки от перегрева и возгорания, следовательно необходимо выбирать автомат вместе с проводкой:

  • Для розеток, кондиционеров, лоджий, балконов – трехжильный кабель на 2,5 мм (по каждой жиле) – выбираем автоматический выключатель на 16 А.
  • Для освещения – двухжильный кабель на 1,5 мм – подбираем автомат на 10 А.
  • Для мощных приборов: водонагреватель, электропечь, электродуховка – трехжильный кабель не менее 4 мм – выбираем автоматический выключатель на 20 А.

Выбор автоматов приведен для двухфазного ввода в квартиру или дом. Если вы используете профессиональную коммерческую печь, например, на 10 кВт, то такой выбор вам не подойдет.

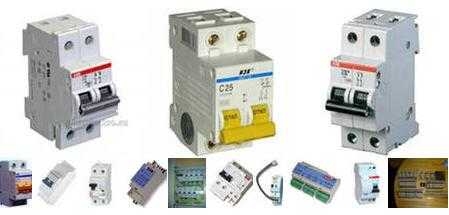

Выбор автоматических выключателей по производителю

На рынке РФ представлены как российские бренды (изготавливаемые в основном в Китае), так и европейские компании. Разница в цене на автоматические выключатели существенна, но и качество тоже отличается. Для примера рассмотрим стоимость автоматов на 10, 16 и 20 А от разных производителей:

Выбор автоматического выключателя по цене

Как видно из таблицы, стоимость автоматов ABB значительно выше  конкурентов, тем не менее именно эти автоматы выбирают большинство профессиональных электриков для организации проводки в домах, квартирах и офисах.

Загрузка…

Facebook

Вконтакте

Одноклассники

Google+

Где применяются наружные розетки и как их устанавливать Монтаж выключателя Viko с подсветкой, какие есть нюансы в этом деле Проходные выключатели в доме, подключение своими руками Инструмент для отверстия под розетку и порядок выполнения работ

electricadom.com

Как производится расчет автоматического выключателя

Те времена, когда на электрических щитках квартир или частных домов можно было встретить традиционные керамические пробки, уже давно прошли. Сейчас повсеместно применяются автоматические выключатели новой конструкции – так называемые автоматы защиты.

Для чего предназначены эти устройства? Как правильно произвести расчет автоматического выключателя в каждом конкретном случае? Конечно, основная функция этих устройств заключается в защите электросети от коротких замыканий и перегрузок.

Автомат должен отключаться, когда нагрузка существенно превышает допустимую норму или при возникновении короткого замыкания, когда значительно возрастает электрический ток. Однако он должен пропускать ток и работать в нормальном режиме, если вы, например, одновременно включили стиральную машинку и электроутюг.

Что защищает автоматический выключатель

Прежде чем подбирать автомат, стоит разобраться, как он работает и что он защищает. Многие люди считают, что автомат защищает бытовые приборы. Однако это абсолютно не так. Автомату нет никакого дела до приборов, которые вы подключаете к сети – он защищает электропроводку от перегрузки.

Ведь при перегрузке кабеля или возникновении короткого замыкания возрастает сила тока, что приводит к перегреву кабеля и даже возгоранию проводки.

Особенно сильно возрастает сила тока при коротком замыкании. Величина силы тока может возрасти до нескольких тысяч ампер. Конечно, никакой кабель не способен долго продержаться при такой нагрузке. Тем более, кабель сечением 2,5 кв. мм, который часто используют для прокладки электропроводки в частных домовладениях и квартирах. Он попросту загорится, как бенгальский огонь. А открытый огонь в помещении может привести к пожару.

Поэтому правильный расчет автоматического выключателя играет очень большую роль. Аналогичная ситуация возникает при перегрузках – автоматический выключатель защищает именно электропроводку.

Когда нагрузка превышает допустимое значение, сила тока резко возрастает, что приводит к нагреванию провода и оплавлению изоляции. В свою очередь, это может привести к возникновению короткого замыкания. А последствия такой ситуации предсказуемы – открытый огонь и пожар!

По каким токам производят расчет автоматов

Функция автоматического выключателя состоит в защите электропроводки, подключенной после него. Основным параметром, по которому производят расчет автоматов, является номинальный ток. Но номинальный ток чего, нагрузки или провода?

Исходя из требований ПУЭ 3.1.4, токи уставок автоматических выключателей которые служат для защиты отдельных участков сети, выбираются по возможности меньше расчетных токов этих участков или по номинальному току приемника.

Расчет автомата по мощности (по номинальному току электроприемника) производят, если провода по всей длине на всех участках электропроводки рассчитаны на такую нагрузку. То есть допустимый ток электропроводки больше номинала автомата.

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки – устанавливаем автомат на 40 А. Что произойдет в этом случае? Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Поэтому определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер. Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

Расчет вводного автоматического выключателя

Система электропроводки делится на группы. Каждая группа имеет свой кабель с определенным сечением и автоматические выключатели с номинальным током удовлетворяющему этому сечению.

Чтобы выбрать сечение кабеля и номинальный ток автомата, нужно произвести расчет предполагаемой нагрузки. Этот расчет производят, суммируя мощности приборов, которые будут подключены к участку. Суммарная мощность позволит определить ток, протекающий через проводку.

Определить величину тока можно по следующей формуле:

  1. Р – суммарная мощность всех электроприборов, Вт;
  2. U – напряжение сети, В (U=220 В).

Несмотря на то, что формула применяется для активных нагрузок, которые создают обычные лампочки или приборы с нагревательным элементом (электрочайники, обогреватели), она все же поможет приблизительно определить величину тока на данном участке. Теперь нам нужно выбрать токопроводящий кабель. Зная величину тока, мы по таблице сможем выбрать сечение кабеля для данного тока.

После этого можно производить расчет автоматического выключателя для электропроводки данной группы. Помните, что автомат должен отключиться раньше, чем произойдет перегрев кабеля, поэтому номинал автомата выбираем ближайшее меньшее значение от расчетного тока.

Смотрим на величину номинального тока на автомате и сравниваем ее с максимально допустимой величиной тока для провода с данным сечением. Если допустимый ток для кабеля меньше, чем номинальный ток, указанный на автомате, выбираем кабель с большим сечением.

Похожие материалы на сайте:

electricvdome.ru

Таблица для расчета мощности автомата при электромонтажных работах

Электромонтажные работы проводимые нами всегда качественные и доступные.
Мы сможем помочь в расчете мощности автоматов (автоматических выключателей) и в их монтаже.
Как выбрать автомат?

Что нужно учитывать?

  • первое, при выборе автомата его мощность,

определяется суммарная мощность подключаемых на постоянной основе к защищаемой автоматом проводке/сети нагрузок. Полученная суммарная мощность увеличивается на коэффициент потребления, определяющий возможное временное превышение потребляемой мощности за счет подключения других, первоначально неучтенных электроприборов.

  • второе тип подключения

Пример того как можно просчитать нагрузку в кухни

  • электрочайник (1,5кВт),
  • микроволновки (1кВт),
  • холодильника (500 Ватт),
  • вытяжки (100 ватт).

Суммарная потребляемая мощность составит 3,1 кВт. Для защиты такой цепи можно применить автомат 16А с номинальной мощностью 3,5кВт. Теперь представим, что на кухню поставили кофе машину (1,5 кВт) и подключили к этой же электропроводке.
Суммарная мощность снимаемая с проводки при подключении всех указанных электроприборов в этом случае составит 4,6кВт, что больше мощности 16 Амперного авто выключателя, который, при включении всех приборов просто отключится по превышению мощности и оставит все приборы без электропитания, Включая холодильник.

Выбор автоматов по мощности и подключению

Лучше обратится к специалистам чем допустить ошибку

На все виды услуг мы предоставляем гарантию.

Возможно будет полезным: монтаж розеток и выключателей, монтаж люстр, Полноценный ремонт электросетей

Вызов электрика в городе Черкассы, все виды электромонтажа.

тел. (067)473-66-78

тел. (093)251-57-61

тел. (0472)50-19-75

Станьте нашим клиентом и вы убедитесь в качестве наших услуг.
