последовательность выполнения и особенности работ

После установки сплит-системы в трассе, по которой циркулирует хладагент, остается влага и воздух, которые нужно удалить перед пуском оборудования в эксплуатацию. Причина в том, что взаимодействует с этими средами, что может пагубно сказаться на работоспособности и эффективности климатической техники.

Контур хладагента должен быть максимально герметичен, в противном случае сплит система будет работать на повышенных нагрузках, механизмы – быстро изнашиваться, так ресурс будет исчерпан преждевременно. Посторонние среды и мелкодисперсные частицы удаляются с помощью насоса.

Данную процедуру осуществляют технику или заправляют ее фреоном. Но некоторые пользователи предпочитают выполнять работы самостоятельно. Для них далее будет описан процесс, как вакуумировать кондиционер своими руками.

Пошаговая инструкция по самостоятельному вакуумированию кондиционера

Если вы хотите самостоятельно выполнить вакуумизацию сплит-системы, вам потребуется следующее оборудование:

  1. вакуумный насос;
  2. коллектор с цифровым или аналоговым вакууметром или манометром;
  3. вентильный ключ и отвертки;
  4. комплект шлангов;
  5. искатель протечек;
  6. ТЭН для прогревания цилиндра;
  7. зарядное устройство;
  8. вентили для шлангов и для прибора;
  9. станция для сбора хладагента.

Мнение эксперта

Задать вопрос эксперту[link_webnavoz]Насос для вакуумирования [/link_webnavoz] создает в системе разряженное давление, которое снижает точку кипения воды. Есть низковакуумные модели – на 0,1 мБар и высоковакуумные – на 0,2 мБар. У каждого из них есть своя граница остаточного давления, после ее прохождения, устройство уже не удаляет влагу. Какой вакуум нужен для кондиционера, вы можете узнать из прилагаемой инструкции.
Подготовив оборудование, можно приступать непосредственно к процедуре.

Коммутация сплит-системы и оборудования

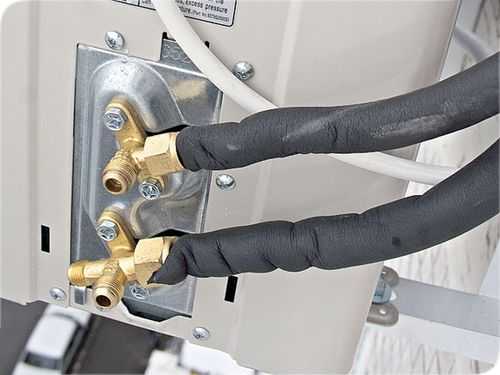

Коллектор и манометры подсоединяются к сервисным портам наружного модуля с помощью шлангов. Третий шланг коммутирует внешний кран кондиционера и вакуумный . Помпа включается.

Удаление воздуха и влаги из системы

Вакуумный насос и откачивает влагу и воздух, оставшийся в системе после монтажа. Это может длиться от 10 до 30 минут, в зависимости от мощности устройства. Сигналом завершения процедуры будет опускание стрелки измерительного прибора до отрицательного значения, которое означает остаточное давление.

Мнение эксперта

Задать вопрос экспертуЧтобы процесс удаления посторонних сред из фреоновой трассы был выполнен правильно, следует понимать, как пользоваться вакуумным насосом для кондиционера. К нему подсоединяется желтый шланг – заправочный. Сначала открывается вентиль низкого давления, и только потом включается помпа. После завершения, сначала закрывается вентиль на коллекторе, после этого – выключается насос.

Результаты вакуумизации

Если же значения на измерительном приборе не изменяются — система герметична. В противном случае – есть утечка, ее нужно найти и устранить.

Причины возникновения:

  • затяжка гайки либо излишне сильная, либо излишне слабая;
  • одна из медных трубок заломлена;
  • низкое качество вальцовки.

Проще всего искать дефект с помощью мыльного раствора, более точные результаты даст течеискатель. Устранив утечку, необходимо выполнить всю процедуру сначала. Убедившись, что создан вакуум, можно приступать к следующему этапу.

Запуск хладагента в систему

Для заполнения системы фреоном, нужно отсоединить вакуумный насос, подключить емкость, и открыть краны с помощью ключа. Появится шипение, которое свидетельствует, что контур оборудования заполняется хладагентом. Когда система заполняется рабочей средой, можно считать, что климатическая техника готова к работе.

Первый запуск

Оборудование отсоединяется от . Климатическая техника запускается, и выполняется тестирование устройства во всех режимах. Полученные данные нужно сверять с указанными параметрами в инструкции.

Если значения адекватны, герметизация кондиционера выполнена правильно, и можно эксплуатировать оборудование. Процедура – несложная, и при наличии необходимого оборудования, вы сможете грамотно выполнить ее самостоятельно.

ventilationpro.ru

выбор насоса и проверка системы

Вакуумирование кондиционера – это заключительный и один их важнейших этапов его установки. Если вакуумирование выполнено неправильно, то снизится не только качество работы оборудования, но и срок его эксплуатации станет меньше. Что же такое вакуумирование? Вакуумированием называют процесс удаления воздуха из труб, ведущих во внутренний блок кондиционера, а также из самого внутреннего блока сплит-системы. Помните о том, воздух содержит водяные пары, которые при вступлении в контакт с маслом, используемым для смазки компрессора, быстро в нем растворятся, то компрессор может быстро прийти в негодность, а его смазочные качества существенно снизятся. А между тем, компрессор – это самый дорогой элемент во всей системе. Учитывайте это перед тем, как производить вакуумирование кондиционера своими руками.

Процесс вакуумирования

Как известно, внутренний и наружный блоки кондиционера соединены друг с другом двумя медными трубками. Так как по ним циркулирует хладагент, то в трубках не должно быть ничего постороннего. А все стыковочные места должны быть надежно герметизированы. Бывает, что вакуумирование вообще не проводится. Вместо этого применяют хладагент, который пускают через систему для вытеснения из нее воздуха.

Никто не задумывается, что при таком подходе нет гарантии того, что воздух будет вытеснен полностью. А значит, есть риск, что в фреон попадет воздух. Что непременно приведет к обмерзанию некоторых элементов контура. И тогда понадобится полное освобождение системы от фреона и заправка его новой порцией хладагента, что сулит дополнительные и весьма существенные траты.

Вакуумирование предполагает удаление не только воздуха, но также и влаги. Малейшая капля влаги, оставшись внутри, может привести к порче хладагента и соответственно всей установки. Легче всего процедуру выполнить, используя вакуумный насос для кондиционеров, который специально предназначен для выкачки воздуха и влаги из холодильного контура. Но перед тем как его запустить, нужно убедиться, что трубки герметично соединены с патрубками внутреннего блока и с вентилями на наружном блоке. Далее к внешнего блока подключается насос, который откачает весь воздух их трассы, образовав там глубокий вакуум. Длительность процедуры зависит от длины трубопровода и от мощности самого кондиционера.

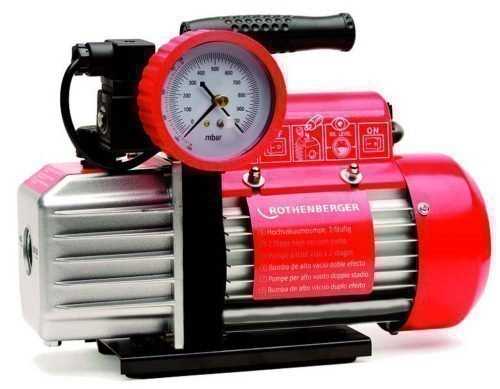

Как правильно выбрать вакуумный насос

Выбор модели вакуумного насоса зависит от типа оборудования, для которого его собираются применять. Например, если кондиционер бытовой с небольшой трассой, то вполне подойдет насос с небольшой производительностью. Для промышленных систем нужен насос с высокой мощностью и производительностью. При выборе насоса лучше ориентироваться на следующие его характеристики:

  • производительность,
  • мощность двигателя,
  • остаточное давление.

Такой показатель, как производительность, влияет на то, с какой скоростью будет производиться откачка воздуха из системы. Характеристики мощности двигателя подскажу, как долго насос сможет проработать в режиме нон-стоп. Если вакуумируют сплит-систему промышленного назначения, где трассы достаточно длинные, то данный показатель имеет ключевое значение. Что касается остаточного давления, то данный показатель влияет на качество процесса вакуумирования. Чем ниже показатель, тем лучше проходит процесс.

Принцип работы вакуумного насоса

Вакуумный насос создает разряжение, за счет чего температура кипения воды снижается и становится ниже температуры воздуха в окружающей среде. Таким образом, оставшаяся в трубопроводе вода испаряется и легко выводится вместе с остатками воздуха.

Очень часто специалисты, занимающиеся сервисным обслуживанием сплит-систем, отказываются делать вакуумирование, ссылаясь на то, что для данной процедуры требуется специальное оборудование и очень много времени. Они настаивают, что удалить влагу и лишний воздух можно при помощи продувания фреоном, который находится во внешнем блоке кондиционера. К сожалению, такой метод не позволяет полностью удалить остатки воздуха и влаги из сплит-системы, немного все равно останется. Еще один недостаток процедуры продувки фреоном – уменьшение количества хладагента в системе. А это уже причины для появления дефектов в работе устройства, снижения эффективности и угрозы поломки оборудования.

Специалисты по ремонту кондиционеров, которые практикуют процедуру вакуумирования, при проведении работ применяют манометрический коллектор с набором шлангов и манометрами. Но они не учитывают того, что обычный манометр не отображает все процессы, которые происходят во время процедуры вакуумирования.

Для получения более точных результатов лучше использовать вакуумметр. Он покажет не только то, насколько эффективно протекает процесс вакуумирования, но и момент, когда система будет готова к заправке хладагентом. Производя самостоятельное вакуумирование кондиционера, следите, чтобы стрелка вакуумметра плавно двигалась по шкале к цифре «0». По достижении стрелкой отметки «0» необходимо закрутить вентиль и отключить вакуумный насос. При этом важно следить за отклонениями стрелки вакуумметра еще в течение получаса после проведения процедуры.

Показания вакуумметра

Возможны несколько вариантов поведения стрелки вакуумметра после выключения прибора:

  1. Показания свидетельствуют о повышении давления, при этом стрелка снова падает до значения 1 атм, которое было до начала процесса вакуумирования.
  2. Показания опять же свидетельствуют о повышении давления, но стрелка, падая, не достигает отметки 1 атм.
  3. Стрелка не меняет своего положения на протяжении более пятнадцати минут, показывая значение «0».

Что это может значить? В первом варианте, когда стрелка достигла значения 1 атм при повышенном давлении, необходимо понимать, что в системе скорее всего присутствует течь и нужно ее как можно быстрее устранить. Во втором варианте, где стрелка не достигает значения 1 атм. при том же повышенном давлении означает, что необходимо продолжить процесс вакуумирования, поскольку в системе еще осталась влага. Последний вариант свидетельствует о положительном результате операции, т.е. что вакуумирование прошло хорошо, а влага и воздух полностью удалены из системы.

Бывают случаи, когда отсутствие герметичности выявляется намного позже, когда в системе уже создано рабочее давление. Поэтому после проверки на вакуум лучше всего дополнительно провести еще и проверку на герметичность под давлением.

Как проверить систему на утечку

Перед тем, как проводить проверку на утечку, плотно закрутите запорные вентили. Проведите вакуумирование и проверьте уровень давления. Оно не должно увеличиваться на протяжении одной минуты. Введите в систему азот до давления, не превышающего 4 МПа. Чтобы убедиться, что трубы не дают утечку, нанесите на места их соединений мыльный раствор. Удалите азот из системы. Повторно проведите вакуумирование и измерьте еще раз давление. После того, как давление вакуума перестанет расти, можно будет отвинтить запорные вентили.

Если существует риск попадания влаги в систему, то нужно после вакуумирования в течение двух часов повести надув системы азотом, не превышая показания в 0,05 МПа. Влага может попасть в систему при монтаже, например, если кондиционер устанавливали в дождливую погоду. После азота еще раз в течение часа проведите вакуумирование, доведя давление до 100,7 кПа. Если на протяжении двух часов давление не достигает вышеуказанной отметки, то необходимо повторить процедуру с надувов и вакуумированием еще раз. После окончания процедуры, в течение часа проконтролируйте и убедитесь, что давление не увеличивается.

После того, как вы откачали весь воздух, может произойти такое, что давление хладагента перестанет подниматься. Возможные причины этого состоят в том, что расширительный клапан контура внешнего блока может быть закрыт. Но данное обстоятельство не является препятствием для запуска блока.

Если вы решили провести вакуумирование кондиционера своими руками, то очень важно задействовать в этой процедуре всю систему, включая соединительные трубки и трубки теплообменника. Там также может находиться воздух. И, конечно же, нужно проследить, чтобы воздух не смешивался с хладагентом во время работы кондиционера.

oventilyatsii.ru

Вакуумирование кондиционера (инструкция)

Вакуумирование кондиционера – это важный процесс, который обуславливает безотказную и долговечную работу устройства. Как известно, по окончании монтажа в сплит-системе находятся остатки воздуха и влаги, которые требуется удалить.

Подготовка сплит-системы к работе

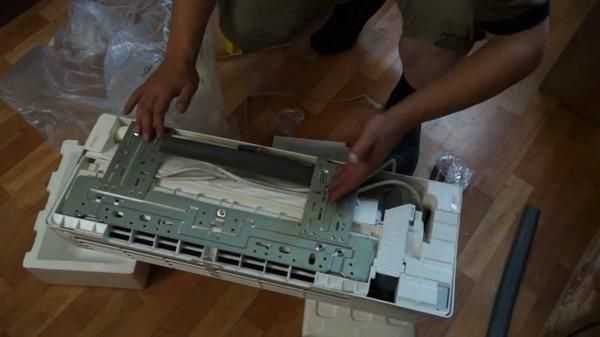

Во время установки кондиционера его оба блока, внешний и внутренний соединяются между собой двумя медными трубами, которые образуют систему для циркуляции хладагента в холодильном контуре системы.

По окончании монтажа фреоновой трассы, то есть труб, в системе находиться воздух и остаточная влага. При взаимодействии фреона с воздухов в трубах образуются, влияние которых оказывает пагубное воздействие на работу оборудования.

От правильного монтажа и вакуумирования трассы зависит долгий срок службы кондиционера

Осуществление пуско-наладочных работ

Для проведения качественных работ следует запастись специальными инструментами:

  1. Насосом для кондиционеров (вакуумным).
  2. Станцией со шлангами и манометрами.
  3. Баллоном с хладагентом, подходящим для сплит-системы.
  4. Набором ключей и отверток.

Подготовив все необходимые инструменты, рассмотрим боле подробно сам процесс. Первым делом необходимо осуществить подсоединение вакуумного насоса используя шланги коллектора манометрического к наружному крану кондиционера. Включаем насос для работы на 10-20 минут, в зависимости от мощности подключенного устройства. За это время насос должен выкачать все остатки воздуха и влаги изнутри и образовать глубокий вакуум.

Контроль за процессом вакуумирования осуществляется посредством снятия показаний с манометра. При достижении необходимого показателя в системе насос самостоятельно отключается, и продолжается наблюдение за внутренним состоянием системы.

Если в течении 30 минут внутреннее давление не изменяется, то процесс прошел удачно. В противном случае необходимо искать и ликвидировать утечку.

Причины возникновения утечек:

  1. Слабая или сильная затяжка гайки.
  2. Залом одной из медных трубок.
  3. Вальцевание низкого качества.

Удостоверившись в достижении вакуума можно приступать к следующему этапу – запуску фреона в систему. Для запуска фреона необходимо отсоединить насос и открыть фреоновые краны шестигранным ключом. В результате таких действий появляется шипение, свидетельствующее о заполнение фреоновым контуром оборудования.

По окончанию процесса оборудование можно считать полностью готовым к первому запуску. Во время проведения тестирования оборудования проверке подлежат все возможные режимы на соответствие их работы о заявленных характеристиках.

Схема соединений для вакуумирования и заправки кондиционера

Вакуумирование оборудования своими руками

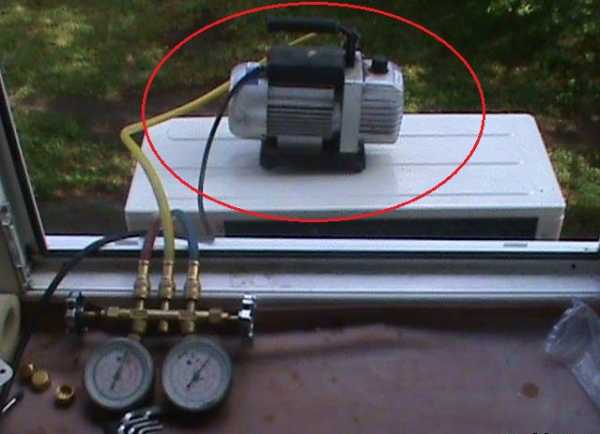

Для того что б вакуумировать кондиционер самостоятельно требуется отсоединить один из шлангов коллектора на выбор с заправочным клапаном, а второй пользуясь вакуумным насосом для кондиционеров. По окончании подсоединений следует привести насос в действие и открыть кран на коллекторе. Таким образом, насос извлечет всю влагу, мелкие частицы и воздух из оборудования.

Проработав 20-30 минут, отключите систему и следите за стрелкой, которая стоит на 0 или 1. Если местоположение стрелки не изменилось, то система полностью герметична, в противном случае необходимо искать поломку.

Очень важно соблюдать элементарные правила пользования кондиционером

Для обнаружения поломки в системе первым делом проверяем все соединения, используя мыльный раствор. По окончании проверки и регулировки системы в необходимых местах повторите все действия заново. Если повторная операция привела к тому же результату – необходимо исследовать вальцовку.

Самым больным местом прибора являются гайки (недотянутые или изрядно сорванные). В таком случае необходима заняться обратным процессом – перекачке фреона в кондиционер. Для этого следует подсоединить коллектор к клапану и запустить сплит-систему на холод и закрыть кран на тонкой трубе. Как только возникнет разряжение – закройте кран на толстой трубе.

По окончании работы необходимо провести все действия заново, начиная с устранения воздуха и жидкости в системе.

Если вы добились герметичности системы, то следующим этапом работы будет запуск фреона. Для этого следует открутить 2 клапана, толстой и тонкой трубы, используя шестигранный ключ. После отсоединения коллектора можно осуществить тестирование устройства и насладиться результатом стараний.

Как видим самостоятельное вакуумирование кондиционера — это вполне реальный процесс для простого человека.

Чего стоит остерегаться

Многие малограмотные специалисты, то ли по причине необразованности, толи из-за собственной лени, игнорируют вакуумирование сплит-системы, а вместо этого выгоняют часть фреона для вытеснения воздуха. Такие действия строго запрещены заводом. Так как могут привести к быстрой поломке и выходу из строя дорогостоящей системы.

Если у вас оборудование находиться на гарантии, то хорошо подумайте прежде чем самостоятельно лезть в систему. после постороннего вмешательства, мастера сервисного обслуживания снимают с себя всю ответственность.

klivent.biz

Как Установить Кондиционер Без Вакуумного Насоса ~ AUTOINTERLINE.RU

Вакуумный насос для кондюка: технические свойства и отзывы

Каждый спец по ремонту климатического оборудования употребляет для собственной работы разные приспособления, начиная от обыденных гаечных ключей, заканчивая вакуумным насосом для кондюка. Данный устройство предназначен для удаления воздуха, лишних газов и водяных паров из замкнутого контура системы. В холодильной технике вакуумный насос применяется при заправке фреоном.

Если перед пуском кондюка не провести вакуумирование, в трубопроводе произойдет скопление воздуха, что, в свою очередь, плохо скажется на работе компрессора.

Исходя из отзывов, к нехорошим последствиям скопления воздуха также можно отнести процесс взаимодействия его с фреоном. В итоге выделяется маленькое количество кислоты, которая уменьшает сопротивление изоляционных параметров электродвигателя.

Исходя из предназначения, вакуумные насосы для установки кондюка подразделяют на несколько типов: низко- , средне- , высоко- и сверхвысоковакуумные. По принципу деяния различают насосы физико-химического и механического деяния.

Разновидности вакуумных насосов

Различают последующие виды вакуумных насосов:

  • Пластинчато-роторные. Как включить кондиционер без пульта как запустить. Наибольшая производительность – 63 литра за секунду. Наибольшее остаточное давление – 0,5 Па. 2 разновидности данного агрегата приспособлены под сеть с напряжением 220 В, еще 2 – под 380 В.
  • Водокольцевой. Данный вакуумный насос предназначен для откачки воздуха из кондюка. Для функционирования такового агрегата требуется подвод воды. Водокольцевой насос делает сравнимо маленький вакуум, также является всераспространенным и легкодоступным в ценовой категории.
  • Мембранный. Употребляется в главном на промышленных предприятиях. Обеспечивает неглубокий вакуум. Недочетом является необходимость в нередкой подмене клапанов и мембран.
  • Золотниковый и насос с масленым уплотнением употребляются в промышленных целях.

Подбор насоса для вакуумирования

Подбор насоса впрямую находится в зависимости от типа оборудования, с которым предстоит проделывать операции. К примеру, маленькая домашняя либо офисная техника обслуживается вакуумным насосом для кондюка с маленькой производительностью. Для промышленных охладителей употребляют соответственно мощнейший и высокопроизводительный насос.

При выборе оборудования следует направить внимание на последующие аспекты:

  • Остаточное давление. Этот показатель оказывает влияние на качество процесса (чем ниже коэффициент, тем лучше протекает процесс).
  • Мощность мотора. Данный параметр важен при работе с промышленными установками.
  • Производительность. Этот параметр указывает скорость вывода воздуха из системы (количество л. за единицу времени).

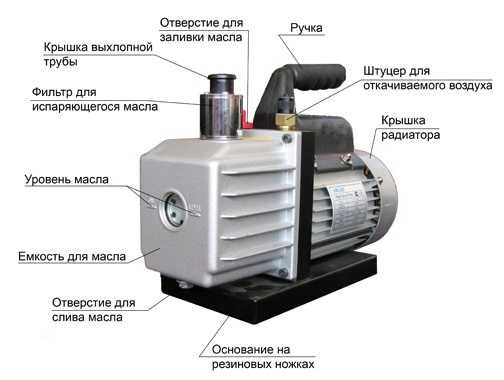

Устройство вакуумного прибора для кондиционеров

Вакуумный насос для откачки воздуха из кондюка может быть одно- либо двухступенчатым, зависимо от вида кондюка.

Более всераспространенным является устройство для использования в домашних критериях серии ВВН. Он состоит из:

Самостоятельная установка кондиционера: Часть 1

Посмотрев этот ролик вы узнаете как без помощи других установить кондиционер. В данной части вы увидите распа.

Самостоятельная установка кондиционера: Часть 3

Посмотрев этот ролик вы узнаете как самостоятельно установить кондиционер. В данной части вы увидите как.

  • Двигателя.
  • Механизма для сжатия газа (жидкостного кольца).
  • Привода (лопаточного колеса, которое приводит в движение кольцо).
  • Корпуса.
  • Патрубков: для всасывания и нагнетания.

Литой чугунный корпус состоит из трех полостей: для всасывания, нагнетания и рабочей. Подвод воды осуществляется через отверстие в крышке.

Принцип работы насоса заключается в следующем: вакууматором создается разрежение, за счет этого вода закипает при невысоких температурах. Ввиду того что температура кипения воды снижается до температуры воздуха окружающей среды – происходит процесс испарения жидкости в трубопроводе. Путем испарения, вода выводится из системы вместе с остатками воздуха.

Порядок обслуживания систем охлаждения

Несоблюдение порядка обслуживания любого оборудования может привести к травматизму специалиста или поломке агрегата.

Поэтому каждому специалисту необходимо:

Перед началом проведения операций следует выяснить, когда проводилась заправка.

Также следует уточнить, с какой производительностью работает охладительный прибор. Возможно, перед заправкой потребуется удаление воздуха вакуумным насосом для кондиционера.

Подключить манометры, и проследить изменение в системе.

Осмотреть трубопроводы на предмет наличия пятен масла.

После проведения осмотра и снятия показаний с приборов принять решение о проведении одной из возможных операций: провести заправку, дозаправку, диагностику или заправку с диагностикой.

Последовательность удаления воздуха из системы

  1. Сначала к заправочному патрубку следует подсоединить коллектор с вакуумметром.
  2. Затем к коллектору подсоединяют вакуумный насос для кондиционера, при условии, что вакуумметр показывает нормальное атмосферное давление.
  3. Процесс откачки воздуха продолжают до того времени, пока давление сравнится с отметкой 0.
  4. По окончании процесса насос не отключают от прибора в течение нескольких часов.
  5. Когда давление приблизится к отметке 1, следует оставить систему на час без совершения каких-либо действий.

Если стрелка находится в положении «0» 20 минут – откачка воздуха проходит эффективно. В случае когда стрелка поднимается, но не приближается к 1, требуется повторное подключение насоса.

Заправка системы охлаждения без специальных приборов

Существуют случаи, когда возможна установка кондиционера своими руками без вакуумного насоса. Новый кондиционер содержит приблизительно на 50 грамм больше необходимого количества фреона. Поэтому первый запуск системы охлаждения можно произвести без задействования насоса. Для удаления воздуха следует открыть клапан, который размещен на трубе для жидкости (не более чем на 10 секунд).

После этой операции необходимо проверить герметичность болтовых соединений и заново открутить клапан, открыв сервисный порт. Чтобы открыть порт, следует придавить его шток ключом. Далее сервисные порты закрываются, а из клапана трубы газа удаляется воздух. Как часто надо заправлять кондиционер в автомобиле? Автомобильный кондиционер может достаточно долго функционировать без заправки, но рано. На клапаны устанавливаются заглушки.

Самодельное устройство для удаления воздуха

Ввиду стоимости агрегата, у многих пользователей возникает вопрос: чем заменить вакуумный насос для вакуумирования кондиционера. Без дополнительных вложений можно собрать примитивную вакуумную модель из подручных материалов.

Для этого понадобится: манжетный автомобильный насос и компрессор для аквариума. Порядок сборки следующий:

  1. Вначале производят разборку автонасоса.
  2. Затем манжету, через которую закачивается воздух, разворачивают на 180 ° Такое действие позволит откачивать газ в противоположном направлении.
  3. В конце следует установить обратный клапан (в качестве него устанавливается пластиковая деталь из аквариумного компрессора). Он устанавливается между автомобильным насосом и шлангом.

Техника безопасности при работе с охлаждающими приборами

При использовании вакуумных насосов для заправки кондиционера и другого оборудования для ремонта следует придерживаться правил техники безопасности:

  1. Проводить любые операции в хорошо вентилируемом помещении.
  2. Пользоваться приборами измерения давления.
  3. Тщательно проверять агрегат на предмет утечек.
  4. Использовать только исправные приборы.
  5. Внимательно изучить инструкцию к агрегату.

Также следует помнить о том, что приборы для ремонта (заправки, дозаправки) подбираются по специальным критериям и в зависимости от уровня подготовки специалиста. Например, двухступенчатый вакуумный насос для кондиционеров, судя по отзывам, идеально подойдет для ремонта бытовой техники профессионалами, а одноступенчатые – для начинающих мастеров.

autointerline.ru

Вакуумирование и проверка кондиционера



В итоге, после всех этапов установки сплит-системы  нам остаётся запустить фреон в кондиционер и проверить его работу.



Вакуумирование холодильного контура

Внешний блок кондиционера идёт с завода заправленным, то есть в нём находится фреон в необходимом количестве. Не дают ему выйти наружу закрытые трёхходовые клапаны.

После монтажа у нас получается система состоящая из внутреннего блока и соединительных трубок, заполненных атмосферным воздухом с содержащимися в нём примесями и влагой.

Для нормальной работы нам необходимо удалить воздух и влагу из системы, после чего открыть вентили, запустив фреон.



Процесс вакуумирования

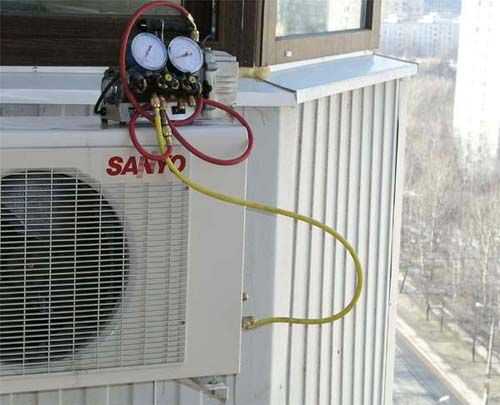

  • Подсоединяем манометрический коллектор к вентилю на кондиционере (шланг низкого давления-синий)

  • Подсоединяем заправочный шланг к вакуумному насосу (жёлтый)

  • Открываем вентиль низкого давления
  • Включаем вакуумный насос
  • После окончания процесса закрываем вентиль на манометрическом коллекторе
  • Только после этого выключаем насос

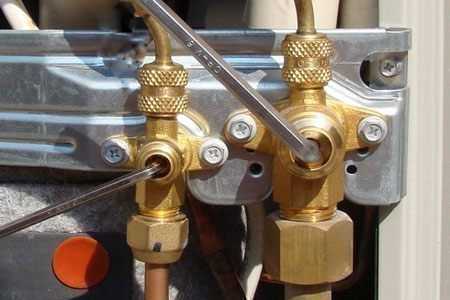

  • Запускаем фреон в контур открывая вентили на кондиционере шестигранником (оба)



Время вакуумирования



Для контроля степени разрежённости в системе существует прибор – вакууметр, шкала которого проградуирована в мБар – хорошие вакуумники изначально комплектуются вакууметрами, но можно использовать и отдельные, например электронные.

Некоторые монтажники ориентируются по давлению манометра –  как только давление падает ниже нуля, они прекращают вакуумирование, считая что воздух удалился и можно прекращать процесс.

Но это не правильно. В любом воздухе содержится влага – при вакуумировании она испаряется, поэтому для кондиционеров 7 Btu/h время вакуумации не должно быть меньше 15 минут (зависит от производительности самого насоса), для более мощных систем, соответственно больше.



Выбор вакуумного насоса



Для разных целей необходимо выбирать разное оборудовафние, к примеру для монтажа бытовых кондиционеров понадобится насос с небольшой производительностью, которого вполне хватит для небольшой трассы. А при установке промышленных, VRV систем уже необходимы насосы с высокой производительностью и мощностью.

Характеристики на которые необходимо обратить внимание при подборе и покупке вакууматора:

  • Производительность, л/ч
  • Остаточное давление, Па
  • Мощность двигателя, Вт

От производительности зависит скорость откачки из холодильной системы, указывается в литрах в час.

Остаточное давление характеризует “качество вакуумации”, чем меньше это значение, тем лучше, измеряется в Паскалях или мили Барах.

От мощности электродвигателя зависит время непрерывной работы насоса, при длинных трассах в ВРВ системах этот параметр имеет большое значение.

Это самые основные параметры, существует ещё ряд параметров, такие как, количество ступеней, тип насоса – масляный, безмасляный, количество оборотов двигателя и прочие.





“Продувка фреоном”



Многие монтажники практикуют такую процедуру – выгоняют воздух открыв вентиль и открутив одну из гаек, из под неё выходит воздух,после чего её закручивают.

После такого монтажа влага остаётся в системе,последствия этого – окисление медных трубок, повреждение компрессора, забивание ТРВ влагой. А самое главное – значительное сокращение срока службы, таким образом можно загубить любой кондиционер, даже самый дорогой.



Дозаправка фреоном

Кондиционер заправлен на заводе хладагентом в расчёте на длину трассы приблизительно до 5 метров, при большей длине его придётся дозаправлять.

Точное количество указано в инструкции по монтажу и составляет около 5-20 грамм на метр дополнительной трассы, в зависимости от мощности кондиционера.

Необходимо высчитать количество недостающего фреона и заправить его методом “по массе”.

В противном случае будет потеря холодильной мощности.



Проверка кондиционера

После запуска фреона в контур включаем кондиционер на охлаждение и измеряем температуру на выходе – она должна быть не ниже 0 0С.

Если температура ниже нуля, это говорит о недостаче фреона, который необходимо добавить (естественно, это при соблюдении рабочего температурного диапазона на улице конкретно для данного кондиционера).

После можно включить кондиционер в режим обогрева и проверить его работоспособность в этом режиме.



Проверка дренажа



  • Открываем крышку внутреннего блока
  • Снимаем фильтры
  • Аккуратно наливаем воду из бутылки в поддон кондиционера (можно лить прям на испаритель)
  • Убеждаемся что вода свободно выливается из дренажного шланга на улицу

Вот и всё, мы завершили установку кондиционера!

Осталось только рассмотреть некоторые нюансы – вальцевание и пайку трубок, удаление конденсата дренажной помпой, установку  защитных электрических устройств.





masterxoloda.ru

Вакуумный насос для кондиционеров: принцип работы

Содержание

Вакуумация или вакуумирование – это способ удаления воздуха с частицами пыли и влаги из внутренних коммуникаций кондиционера. Кроме того, так проверяется герметичность системы. Для этого процесса необходим вакуумный насос для кондиционера, который ещё называют вакуумником.  Далее происходит обязательная заправка охлаждающего газа фреона в систему.

Выкачивание воздуха выполняют на завершающем этапе монтажа перед тем, как заправить трубы хладагентом, что обеспечит длительную и стабильную работу кондиционера.

Назначение и принцип работы

При установке кондиционера не обойтись без использования вакуумного насоса, чтобы очистить трубопровод от воздуха, воды, остатков мусора. Вакуумирование трассы осуществляют таким насосом через ниппельное соединение  станции  для заправки кондиционеров. Герметичность трассы проверяют по манометру.

Если этого не сделать, то при взаимодействии кислорода с газом фреоном образуется кислота. Она снижает сопротивление изоляции мотора – основной детали компрессора. Повышается давление, увеличивается нагрузка на компрессор. Так ухудшается охлаждающий эффект кондиционирования. Будет происходить постоянное образование наледи на корпусе и трубках. В поддоне накопится избыточное количество воды, потребуется помпа для отвода конденсата из кондиционера. Оборудование быстро выйдет из строя.

Вакуумирование кондиционера

Процесс вакуумирования обойдётся намного дешевле, нежели ремонт компрессора.
к меню ↑

Типы вакуумных насосов для установки кондиционера

Известны следующие модели:

  1. Пластинчато-роторные – наиболее распространённые низковакуумные агрегаты, отличаются низким уровнем шума, простой конструкцией, легко обслуживаются. Минусом является необходимость замены масла и других расходных элементов.
  2. Двухроторные или двухступенчатые, низковакуумные, для увеличения производительности оснащены двумя роторами, экономичны в эксплуатации.
  3. Низковакуумные жидкостно-кольцевые или водокольцевые агрегаты, обладают простой, но надёжной конструкции с безмасляной перекачкой газов даже с большим количеством водяных паров, создают неглубокий вакуум.Недостатками считается постоянное потребление воды, высокие затраты электроэнергии.
  4. Диффузионные для высоковакуумной откачки, имеют большую производительность, не боятся внезапных скачков давления, малочувствительны к наличию посторонних частиц в откачиваемой среде;
  5. Криоадсорбционные высоковакуумные – их работа основана на поглощении газов при снижении температуры поверхности материала.Но применяются реже из-за использования синтетических масел, загрязняющих систему и требующих приобретения дополнительного оборудования для очистки;
  6. Гетерионные также относятся к группе высоковакуумных.Эффективные в плане качественной очистки, создают вакуум без малейших примесей, но редко используются по причине дороговизы.

к меню ↑

Как выбрать подходящий аппарат?

При поиске вакуумного насоса для заправки кондиционера пользуйтесь следующими критериями:

  • уровень номинальной производительности, который влияет на скорость откачки воздуха, паров воды, твёрдых частиц;
  • характеристики мощности двигателя, скажутся на длительности эксплуатации;
  • параметры остаточного давления, влияют на качество вакуумации: чем ниже показатель, тем лучше.

Комплект оборудования для вакуумирования кондиционера

Немаловажную роль в удобстве эксплуатации насоса кондиционера играют такие характеристики, как:

  • мобильность, габариты, вес – чем легче, тем удобнее работать;
  • наличие клапана, предназначенного для удаления балластного газа;
  • присутствие резиновой подошвы, снижающей вибрацию;
  • комплект штуцеров для отведения воздуха из внешнего блока охладителя;
  • индикатор контроля за уровнем масла.

к меню ↑

Обзор фирм-производителей

На российском рынке представлен широкий ряд вакуумных и дренажных насосов для кондиционеровот различных производителей: китайских, тайваньских, испанских, итальянских, американских. Они предлагают агрегаты от микро-класса до крупных вакуумных машин. Ценовой диапазон также варьируется, в зависимости от вида модели и производителя.

Немецкая компания BUSCH,  лидер мирового рынка в области производства климатической техники, предлагает потенциальным заказчикам дорогие агрегаты от среднего класса и выше.

Группа компаний KNF из Германии поставляет аппараты малого класса.

Refco – всемирно известный Швейцарский концерн и TELSTAR из Испании производят надёжное оборудование для обслуживания кондиционеров.

Итальянский производитель ERRECOM выпускает высококачественные одно- и двухступенчатые вакуумные насосы для кондиционеров с повышенными эксплуатационными свойствами.

CPS – ведущий производитель из США производит всё необходимое оборудование для установки и заправки климатической техники.

Китайские марки VALUE, ZENSEN, Favorcool представляют продукцию, которая отлично зарекомендовала себя на нашем рынке по самым привлекательным ценам. Их техника совсем не уступает европейским брендам.

Устройство вакуумного насоса

Оборудование компании BECOOL, широко известное в кругах профессионалов, стало бесспорным лидером в России и странах СНГ благодаря качеству и доступной стоимости.
к меню ↑

Самодельное устройство для вакуумирования

Чтобы сделать самостоятельно без дополнительных финансовых расходов  простую вакуумную модель понадобится два прибора: манжетный автомобильный насос и компрессор для аквариума. Алгоритм работы такой:

  1. Сначала разберите автонасос.
  2. Затем переверните манжету, которая закачивает воздух, в обратную сторону на 180 градусов. Так газ будет откачиваться в противоположном направлении.
  3. Потом установите обратный клапан, для которого используйте деталь из пластика из внутренней части аквакомпрессора. Клапан легко устанавливается между автомобильным насосом и шлангом.

А можно использовать только аквариумный компрессор, если поменять в нём местами пластиковые клапаны. Для этого:

  1. Осторожно открутите крепления.
  2. Откройте механизм с клапанами, переставьте их местами.
  3. Отпилите небольшую угловую часть компрессора.
  4. Аккуратно соберите аппарат.
  5. Просверлите отверстие, куда вставьте трубочку, через которую будет выходить конденсат в виде паров воды.

Существуют и другие способы изготовления вакуумных приборов своими руками: из шприца и пластиковой бутылки, из велосипедного насоса и другие.
к меню ↑

Вакуумирование кондиционера (видео)

nasosovnet.ru

как выполнить своими силами, особенности

.

Вакуумирование кондиционера – это процесс удаления воздуха и влаги из системы компрессорно-конденсаторного блока. Такое мероприятие необходимо для качественного функционирования сплит-системы. Пусконаладочные работы по вакуумированию можно проводить как самостоятельно, так и с помощью специалистов. Если не уделить должного внимания для решения этого вопроса, хладагент не сможет вытеснить своими силами скопившийся воздух. Так, работа системы охлаждения будет нарушена. Во избежание возникновения возможных проблем, необходимо знать, как происходит вакуумизация.

Вакуумирование удаляет ненужные воздух и влагу

Кому доверить вакуумирование – своим силам или специалисту?

Правильная установка и наладка кондиционера является первым важным фактором его эффективного кондиционирования помещения. Все современные модели таковых устройств состоят из двух частей – комнатного и наружного блоков. Эти элементы соединяют медные трубки – магистрали. По ним происходит циркуляция хладагента – фреона. Вся охладительная система включает в себя компрессор и теплообменник. А магистраль соединяет их, образуя компрессорно-конденсаторный блок. При установке кондиционера, все таковые элементы разгерметизированы, то есть воздух, пыль и влага, могут свободно попасть внутрь устройства. Вакуумирование системы необходимо для удаления этих посторонних продуктов.

Самостоятельно выполнить комплекс пусконаладочных работ кондиционера несложно. Единственный недостаток – это необходимость применения специального оборудования.

Главное в этом деле – наличие вакуумного насоса и коллектора с манометрами. Если таковое оборудование имеется у владельца нового охладительного прибора, значит процесс вакуумации не займет много времени и сил. А что делать тем людям, у которых нет такой возможности? Лучший вариант в таком случае – пользование услугами специалистов-наладчиков. Мастера, которые сталкиваются с подобными проблемами ежедневно, быстро и качественно сделают работу за владельца устройства.

Вакуумный насос для кондиционеров стоит довольно дорого

Проведение ваккумизации кондиционера

Удаление воздуха или влаги с охладительной системы и последующая заправка ее фреоном всегда производится с помощью специальных инструментов и оборудования. Вакуумирование кондиционера невозможно провести без:

  • специального насосного оборудования;
  • коллектора, оборудованного манометрами;
  • баллона с жидким фреоном для функционирования сплит-системы;
  • ручные инструменты (ключи, пассатижи и отвертки).

О том, как вакуумировать кондиционер известно много информации. Существуют несколько отличающихся друг от друга алгоритмов действия. Но, без наличия инструментов и оборудования не обойтись.

Внешний блок кондиционера имеет специальный порт для обслуживания охладительной системы. К нему необходимо подключить коллектор с мономерами. А завершает эту цепочку вакуумный насос. Вакуумирование кондиционера проводится так:

  1. Открывают балластный кран насоса и перекрывают газовый вентиль на коллекторе.
  2. Включают насос и смотрят на манометр. Через несколько минут стрелка на измерительном приборе может поменять свое положение. При скопившемся воздухе показатель будет равен 1 атмосфере, а при влаге – меньше единицы. Идеальный показатель – 0.
  3. Насос отключают и закачивают азот. Этот газ связывает и стравливает посторонние продукты через вентиль на самом кондиционере.
  4. После этого процедура с вакуумированием повторяется.

Если пренебрегать такой последовательностью действий, то функционирование кондиционера не будет столь эффективной. При длительном использовании оборудования с таким недостатком, есть риск того, что компрессорно-конденсаторный блок выйдет из строя. А ремонт или покупка нового устройства, будет значительно дороже, чем даже вызов специалистов для вакуумирования кондиционера.

Вакуумирование следует проводить последовательно, четко по схеме

Нюансы проведения вакуумирования

Вакуумирование сплит-системы не всегда проходит без проблем. Так, показания давления может скакать. Такие резкие и частые изменения указывают на потерю герметичности. Значит, постоянные скачки – это признак пробоины, плохо закрученной гайки шланга и др. Лучший метод диагностики – мыльный раствор. Этот старый, но до сих пор действенный метод, внешне покажет проблемную зону. Если в каком-то месте появились пузырьки, то необходимо подключить этот элемент заново, или просто подтянуть гайку ключом.

Чаще всего, все проблемы с вакуумированием, связаны с нарушениями соединений. Так, гайки могут быть недотянуты или перетянуты. Не исключен вариант того, что резьба может быть сорванной.

Этот вариант требует дополнительных действий со стороны мастера. Подключают коллектор к клапану для дозаправки фреона, включают кондиционер и перекрывают вентиль на тонкой трубе. Как только показатели на манометре начнут уменьшаться, следует перекрыть и соседний вентиль. После этого можно выключать кондиционер и отключать остальное оборудование.

После проведения дополнительных операций по перекачке хладагента, необходимо заново провести вакуумирование. Сам процесс удаления воздуха и влаги несложен, если его производить самостоятельно. Только есть один минус. Если вдруг что-то пойдет не по плану и не будут проведены определенные меры по защите устройства, то есть риск того, что охладительная система может повредиться или стать неисправной. А при вакуумировании кондиционера специалистами, риск того, что может произойти проблемная ситуация, минимальный. Дополнительным и важным фактором при пусконаладочных работах, проводимых специалистами – это гарантия на качество работы. При любых проблемах, возникших с ККБ после этого, повторный ремонт будет бесплатным.

Мыльный раствор поможет определить утечку газа

Ошибки установщиков кондиционеров

Установить сплит-систему можно не более чем за полчаса. Так могут сказать только те люди, которые не делают вакуумирование или производят ее неправильно. Так, основная ошибка установщиков климатического оборудования—это вытеснение воздуха фреоном. Сам процесс может и эффективен, но есть один большой недостаток. Производители кондиционеров запрещают проведение подобных вмешательств. Даже если получится вытеснить воздух таковым методом, то позже, это может привести к другим проблемам. В случае поломок устройства в период действия гарантийного талона, работники ремонтного сервиса выявят недостаток хладагента в системе. На утечку газа списать недостаток фреона вряд ли получится.

Продувка хладагентом используется только в тех случаях, когда нет возможности воспользоваться стандартным способом. А как показывает практика, многие установщики кондиционеров активно пользуются неверным методом, так как на это уходит минимальное количество времени.

Вакуумирование старых кондиционеров

Даже не новый кондиционер может поддаться влиянию природных сил. Так, чаще в зимнее время, при малейших проблемах с герметичностью медной магистрали или теплообменника, есть риск попадания в систему воздуха. Такое нарушение вакуума можно заметить по ряду факторов. Вакуумирование необходимо проводить:

  1. Если во время работы оборудования из кондиционера доносятся звуки, похожие на бульканья.
  2. Если поверхность медной магистрали изменила свой цвет, с красного на синий или черный.
  3. Если кондиционер стал работать менее эффективно.

Полное прекращение охлаждения помещения при таковых поломках бывают редко. Если у хозяина появились подозрения о неполадках подобного рода, ему необходимо вызвать специалистов. Таковые проведут диагностику кондиционера – проверяет систему на наличие воздуха и влаги, а также измеряют количество фреона в компрессорно-конденсаторном блоке.

Самостоятельно исправлять неполадки не рекомендуется без определенных навыков. При любом неверном действии, можно только усугубить состояние кондиционера.

Существует возможность осуществить и бесплатный ремонт. Но такой вариант действителен только для того оборудования, которое еще подлежит гарантийному обслуживанию. Но растрат не избежать в случае того, если неполадка была создана человеком. Так бывает довольно часто, ведь кондиционер может сломаться даже от его эксплуатации при непригодно низкой температуре воздуха.

vozduhstroy.ru
