Трубная и дюймовая резьба отличие: Статья о трубной резьбе

Содержание

Метрическая резьба и дюймовая – основные отличия


В данной статье будут рассмотрены такие понятия, связанные с резьбовым соединением, как метрическая и дюймовая резьба. Чтобы понять тонкости, связанные с резьбовым соединением, необходимо рассмотреть следующие понятия:

  • Коническая и цилиндрическая резьба;
  • Шаг резьбы;
  • Номинальный диаметр резьбы;
  • Метрическая резьба и дюймовая – на примерах.

Коническая и цилиндрическая резьба

Сам стержень с нанесенной на него конической резьбой представляет собой конус. Причем, согласно международным правилам, конусность должна составлять 1 к 16, то есть для каждых 16 единиц измерения (миллиметров или дюймов) с увеличением расстояния от начальной точки, диаметр увеличивается на 1 соответствующую единицу измерения.

Получается, что ось, вокруг которой нанесена резьба и условная прямая, проведенная от начала резьбы до ее окончания по кратчайшему пути – не параллельны, а находятся друг ко другу под определенным углом. Если объяснять еще проще, то если бы у нас длина резьбового соединения составляла 16 сантиметров, а диаметр стержня в его начальной точке составлял бы 4 сантиметра, то в точке, где резьба заканчивается, диаметр ее составил бы уже 5 сантиметров.

Стержень с цилиндрической резьбой представляет из себя цилиндр, соответственно, конусность отсутствует.

Шаг резьбы (метрическая и дюймовая)

Шаг резьбы может быть крупным (или основным) и мелким. Под шагом резьбы понимается расстояние между витками резьбы от вершины витка до вершины следующего витка. Измерить его можно даже с помощью штангенциркуля (хотя есть и специальные измерители).

Делается это следующим образом – измеряется расстояние между несколькими вершинами витков, а затем полученное число делится на их количество. Проверить точность измерения можно по таблице для соответствующего шага.


Шаг для метрической резьбы, мм
Обозначение Шаг резьбы
М5 0,8 мм
М6 1,0 мм

Резьба трубная цилиндрическая по ГОСТУ 6357-52
Обозначение Число ниток N
на 1″
Шаг резьбы
S, мм
Наружный диаметр
резьбы, мм
Средний диаметр
резьбы, мм
Внутренний диаметр
резьбы, мм
G1/8″ 28 0,907 9,729 9,148 8,567
G1/4″ 19 1,337 13,158 12,302 11,446
G3/8″ 19 1,337 16,663 15,807 14,951
G1/2″ 14 1,814 20,956 19,754 18,632
G3/4″ 14 1,814 26,442 25,281 24,119
G7/8″ 14 1,814 30,202 29,040 27,878
G1″ 11 2,309 33,250 31,771 30,292

Номинальный диаметр резьбы

В маркировке обычно присутствует номинальный диаметр, за который в большинстве случаев принимается наружный диаметр резьбы. Если резьба метрическая, то для измерения можно использовать обычный штангенциркуль со шкалами в миллиметрах. Также диаметр, как и шаг резьбы, можно посмотреть по специальным таблицам.

Метрическая и дюймовая резьба на примерах

Метрическая резьба – имеет обозначение основных параметров в миллиметрах. Для примера рассмотрим угловой фитинг с внешней цилиндрической резьбой EPL 6-GМ5. В данном случае EPL говорит о том, что фитинг угловой, 6-ка это 6 мм – внешний диаметр подключаемой к фитингу трубки. Литер “G” в его маркировке сообщает о том, что резьба цилиндрическая. «М» указывает на то, что резьба метрическая, а цифра «5» указывает на номинальный диаметр резьбы, равный 5-ти миллиметрам. Фитинги (из тех, что имеются у нас в продаже) с литерой “G” также снабжены резиновым уплотнительным кольцом, а потому не требуют фум-ленты. Шаг резьбы в данном случае равен – 0,8 миллиметров.

Основные параметры дюймовой резьбы, соответственно названию – указываются в дюймах. Это может быть резьба на 1/8, 1/4, 3/8 и 1/2 дюйма и т.д. Для примера возьмем фитинг EPKB 8-02. EPKB – это разновидность фитинга (в данном случае разветвитель). Резьба коническая, хотя к этому и нет отсылки с помощью литеры “R”, что было бы грамотнее. 8-ка – говорит о том, что внешний диаметр подключаемой трубки – 8 миллиметров. А 02 – о том, что присоединительная резьба на фитинге 1/4 дюйма. Согласно таблице, шаг резьбы составляет 1,337 мм. Номинальный диаметр резьбы составляет 13,157 мм.



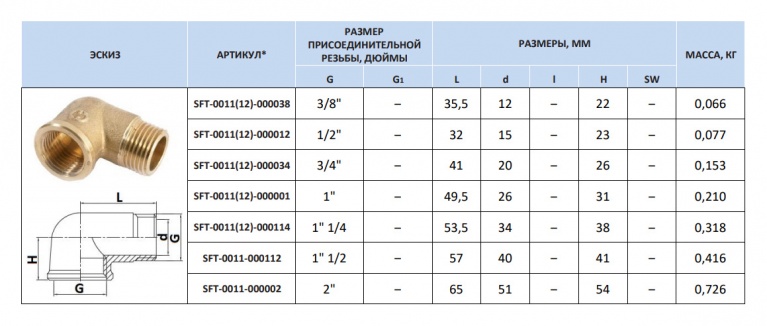

Таблица перевода маркировки резьбы фитинга в дюймы
Маркировка резьбы фитинга Резьба в дюймах
01
1/8″
02 1/4″
03 3/8″
04 1/2″

Профили конической и цилиндрической резьб совпадают, что позволяет свинчивать между собой фитинги с конические резьбой и цилиндрической.

Стандарты резьб

Резьба G, трубная цилиндрическая

Cовместима с резьбой BSP

Трубная цилиндрическая резьба, применяемая в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81. Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread).

  • ГОСТ 6357-81 — Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
  • ISO R228
  • EN 10226
  • DIN 259
  • BS 2779
  • JIS B 0202

Параметры резьбы

Дюймовая резьба с углом профиля при вершине 55°. Нарезается на трубах до размера 6″, трубы свыше 6″ свариваются. Условное обозначение согласно ГОСТ 6357-81: буква G, числовое значение условного прохода трубы в дюймах (inch).

Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте Wikipedia.org.

Резьба R, трубная коническая

Cовместима с резьбой BSPT

Трубная коническая резьба, применяемая в конических резьбовых соединениях, а также в соединениях наружной конической резьбой с внутренней цилиндрической резьбы по ГОСТ 6357-81. Основана на резьбе BSW (British Standard Whitworth)и совместима с резьбой BSPT (British standard pipe tapered thread).

  • ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.
  • ISO R7
  • DIN 2999
  • BS 21
  • JIS B 0203
  • Параметры резьбы

    Дюймовая резьба с конусностью 1:16 (угол конуса 3°34’48″). Угол профиля при вершине 55°. Условное обозначение: буква R для наружной резьбы и Rc для внутренней (ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резбы. Например, резьба с номинальным диаметром 1 1/4″ — обозначается как: R 1 1/4″.

    Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте Wikipedia.org.

    Резьба NPT, коническая

    (National pipe thread)

    Конусная (NPT) с конусностью 1:16 (угол конуса 3°34’48″) или цилиндрическая (NPS) резьба по ANSI/ASME B1.20.1. Угол профиля при вершине 60°, теоретическая высота профиля Н=0,866025Р. Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов. Стандарт предусматривает размеры резьбы от 1/16″ до 24″ для труб по стандартам ANSI/ASME B36.10M, BS 1600, BS EN 10255 и ISO 65. Условное обозначение: равило используются символы “MNPT” для наружной резьбы и “FNPT” для внутренней , числовое значение номинального диаметра резьбы в дюймах (inch). Например, внутренняя резьба с номинальным диаметром 1/4″ — обозначается как: FNPT 1/4″.

    Подробнее о резьбе, шаге резьбы и других параметрах смотрите на сайте

    Формы и типы резьб.

    Метрическая, дюймовая, трубная цилиндрическая, трапецеидальная, упорная резьба

    Мет­рическая резьба (рис. 120). Основным типом крепежной резьбы в России является метрическая резь­ба с углом треугольного профиля а равным 60°. Размеры ее элементов задаются в миллиметрах.

    Рис. 120

    Согласно ГОСТ 8724-81 метричес­кая резьба для диаметров от 1 до 600 мм делится на два типа: с крупным шагом (для диаметров от 1 до 68 мм) и с мелким шагом (для диаметров от 1 до 600 мм).

    Резьба с крупным шагом применя­ется в соединениях, подвергающихся ударным нагрузкам. Резьба с мелким шагом — в соединениях деталей с тонкими стенками и для получения герметичного соединения. Кроме то­го, мелкая резьба широко применя­ется в регулировочных и установоч­ных винтах и гайках, так как с ее по­мощью легче осуществить точную ре­гулировку.

    При проектировании новых ма­шин применяется только метричес­кая резьба.

    Дюймовая резьба (рис. 121). Это резьба треугольного про­филя с углом при вершине 55° (а равным 55°). Номинальный диа­метр дюймовой резьбы (наружный диаметр резьбы на стержне) обозна­чается в дюймах. В России дюймо­вая резьба допускается только при изготовлении запасных частей к старому или импортному оборудованию и не применяется при проекти­ровании новых деталей.

    Рис. 121

    Трубная цилиндрическая резьба ГОСТ 6357-81, пред­ставляет собой дюймовую резьбу с мелким шагом, закругленными впадина­ми и треугольным профилем с углом 55°. Трубную цилиндрическую резьбы нарезают на трубах до 6″. Трубы свыше 6″ сваривают. Профиль трубной ци­линдрической резьбы приведен на рис. 122.

    Рис. 122

    Рис. 123

    Трубные конические резьбы при­меняются двух типоразмеров. Труб­ная коническая резьба ГОСТ 6211-81, соответствует закругленному профи­лю трубной цилиндрической резьбы с углом 55° (рис. 123,1).

    Коническая дюймовая резьба ГОСТ 6111-52 имеет угол профиля 60°(рис7 123, II). Конические резьбы применяются почти исключительно в трубных соединениях для получения герметичности без специальных уп­лотняющих материалов (льняных ни­тей, пряжи с суриком и т. д.).

    Теоретический профиль конической резьбы приведен на рис. 124. Конус­ность поверхностей, на которых изготавливается коническая резьба, обыч­но 1 : 16. Биссектриса угла профиля перпендикулярна оси резьбы.

    Рис. 124

    Диаметральные резьбы конических резьб устанавливаются в основной плоскости (2 — торец муфты), которая перпендикулярна к оси и отстоит от торца трубы 1 на расстоянии I, регламентированном стандартами на кони­ческие резьбы (3 — муфта; 4 — торец трубы; 5 — ось трубы).

    В основной плоскости диаметры резьбы равны номинальным диаме­трам трубной цилиндрической резьбы. Это позволяет конические резьбы свинчивать с цилиндричес­кими, так как шаг и профили дан­ных резьб для определенных диа­метров совпадают.

    Коническим резьбам присущи аналогичные цилиндрическим резьбам определения и понятия, та­кие, как наружный, сред­ний и внутренний диа­метры резьбы. Шаг резьбы Рh измеряется вдоль оси.

    При свинчивании трубы и муф­ты с номинальными размерами резьбы без приложения усилия длина свинчивания равна l.

    Обозначение трубной резьбы об­ладает особенностью, которая за­ключается в том, что размер резьбы задается не по тому диаметру, на котором нарезается резьба, а по внутреннему диаметру трубы. Этот внутренний диаметр называется диаметром трубы «в свету» и опре­деляется как условный проходной размер трубы,

    Трапецеидальная резьба ГОСТ 9484-81 (рис. 125). Профиль резьбы — равнобочная трапеция с углом а равным 30°. Трапецеидальная резьба применя­ется для передачи осевых усилий и движения в ходовых винтах. Симмет­ричный профиль резьбы позволяет применять ее для реверсивных винто­вых механизмов.

    Рис. 125

    Упорная резьба ГОСТ 10177-82 (рис. 126). Профиль резьбы — неравнобочная трапеция с углом рабочей стороны 3° и нерабочей — 30°. Упорная резьба обладает высокой прочностью и высоким КПД. Она приме­няется в грузовых винтах для передачи больших усилий действующих в од­ном направлении (в мощных домкратах, прессах и т. д.).

    Рис. 126

    В прессостроении применяется также упорная резьба. Профиль этой резьбы несколько отличается от упомянутой выше упорной резьбы, Про­филь такой упорной резьбы по ГОСТ 13535-87 представляет собой неравно­бочную трапецию с углом рабочей стороны 0° и нерабочей — 45°.

    Прямоугольная и квадратная р е з ь б ы (рис. 127) име­ют высокий КПД и дают большой выигрыш в силе, поэтому они применя­ются для передачи осевых усилий в грузовых винтах и движения в ходовых винтах. Прямоугольные и квадратные резьбы не стандартизированы, так как имеют следующие недостатки: в соединении типа «болт — гайка» труд­но устранить осевое биение; обладают прочностью меньшей, чем трапецеи­дальная резьба, так как основание витка у трапецеидальной резьбы при одном и том же шаге шире, чем у пря­моугольной или квадратной резьб; их труднее изготовить, чем трапецеи­дальную.

    Рис. 127

    Примечание. В ответственных соедине­ниях эти резьбы заменены трапецеидальной.

    Дюймовая трубная резьба: ГОСТ, таблица, размеры

    Такие параметры, как качество трубной резьбы, ее соответствие оси трубы играют ключевую роль в установке водопроводных и отопительных систем. В некоторых случаях применяется нарезание плашкой своими руками. Нужно сказать, что данная работа трудна, неэффективна и отбирает много времени. Лучше производить нарезание резцом посредством токарного станка.

    Дюймовая резьба

    Общая информация о резьбе

    Трубная резьба – это выступы и впадины с одинаковым сечением, равномерно размещенные на поверхности цилиндрической или конической формы (к примеру, гайки, винты, болты). Располагаются они по винтовой линии с одинаковым шагом.

    В быту обычно используются детали с цилиндрической резьбой. Однако есть и иные ее виды. Есть два определяющих параметра метрической резьбы: шаг и диаметр. Дюймовая резьба носит такое название, так как ее определяющими характеристиками является диаметр, выражающийся в дюймах или долях дюйма. Также важным параметром в этом случае считается число витков, расположенных на длине дюйма. Размер в дюймах обозначает просвет в элементе, наружный же диаметр детали имеет большие размеры.

    Таблица резьбы трубы по ГОСТу

    Важно: Один дюйм равняется 2,54 см. Есть также еще одна единица измерения – трубной дюйм. Равен он 33, 249 мм. Что собой представляет данная дюймовая единица измерения? Вывели ее так: к величине в дюймах добавили величину, характеризующую толщину обеих стенок трубы.

    Существует два вида труб, параметром для классификации которых служит трубной дюйм:

    • Изделие с наружным диаметром 33, 249 мм;
    • Изделие с наружным диаметром 21,25 мм.

    Дюймовая резьба – это совокупность параметров, необходимых для соединения труб, фитингов и иных деталей. От метрической, помимо всего прочего, она отличается такими особенностями, как:

    • Заостренные гребни-впадины;
    • Закругленные вершины возвышенностей.

    Резьбомер

    Размеры

    В бытовых условиях чаще всего можно встретить трубы со следующими параметрами и размерами, определяемыми ГОСТ:

    • Резьба 14 ниток на 1 дюйм. При этом шаг равняется 1,814 мм. Диаметр может составлять ½ или ¾;
    • 11 ниток на 1 дюйм. При этом шаг равняется 2,309 мм. Диаметр может составлять 1, 1 ¼, 1 1/2, 2.

    Дюймовая резьба выполняется только на трубопроводах, размеры которых не превышают 6″. Если параметры трубы больше, монтируется в систему она посредством сварочных работ. Ее обозначения по ГОСТ: G (значение прохода элементов, обозначенное в дюймах), А, В (степень точности диаметров).

    Для выбора труб с дюймовой нарезкой требуется знание множества параметров. Для этой цели существует ряд таблиц, в которых указаны все важные значения. Существуют таблицы, из которых можно узнать шаги и их соотношение с нитками на один дюйм. Так вы сможете быстро и просто ознакомиться со всей необходимой информацией. Все нужные таблицы вы найдете на нашем сайте. Они помогут в работе с трубами не только любителям, но и профессионалам.

    Стандарты резьб и виды. Дюймовая и метрическая резьба

    Используются 2 системы – метрическая и дюймовая. Следовательно, имеются и 2 группы стандартов: метрический и дюймовый. Но, в отличие от многих других стандартов, можно увидеть применение дюймовой резьбы в государствах с метрической системой, и наоборот. Например, для трубной резьбы в России используются британские дюймовые стандарты. Если вернуться к кольцевым пилам, то там можно найти пример использования дюймовой резьбы стандарта UNF в системе крепления кольцевых пил, выпускаемых европейскими фирмами. В отечественной автомобильной промышленности до самого последнего времени кое-где применялась дюймовая резьба по той причине, что работа того или иного завода начиналась с выпуска конструкций, изобретенных в государствах с дюймовой системой измерений, и т.п. По этой причине и европейские, и американские бренды предлагают резьбонарезной инструмент как метрической, так и дюймовой резьбы.


    Стандарты определяют несколько значений шага резьбы при одинаковом значении его диаметра. Различают крупный и мелкий шаг. С крупным шагом необходимо применять тогда, когда внутренняя резьба нарезается в материале с невысокой прочностью (например, в легком сплаве). Резьба с мелким, шагом позволяет применять высокие нагрузки, но и предъявляет большие требования к прочности материала резьбовых деталей. В метрическом стандарте ISO крупный шаг определен в качестве “нормального”. Мелкий шаг в странах с метрической системой измерений, хоть и задан во многих стандартах, применяется исключительно редко. В государствах с дюймовой системой обширно используется как резьба, как с мелким, так и с крупным шагом.

    Ниже приведены наиболее используемые стандарты. Для них будут указаны размерные ряды для внешних диаметров до 25 мм.

    Метрическая резьба

    Метрическая резьба имеет треугольный профиль с углом 60° и плоско срезанными вершинами. Диаметр и шаг резьбы выражены в милиметрах. Существует несколько стандартов на метрическую резьбу. Все-таки и в Европе, и в США чаще применяется метрическая резьба стандарта ISO. Метрическая обозначается буквой “М”, за которой следует значение наружного диаметра резьбы и, после символа “х”, обозначение шага резьбы (например, М12 х 1,25).

    Метрическая резьба с нормальным шагом обычно помечается буквой “М”, за которой следует значение наружного диаметра резьбы, но шаг при этом не указывается (например М4, М6, М12). Как правило под резьбой ISO подразумевается именно резьба с нормальным (крупным) шагом.

    Размерный ряд метрической резьбы с нормальным шагом:

    1 х 0,25; 1,2 х 0,25; 1,4 х 0,3; 1,7 х 0,35; 2 х 0,4; 2,3 х 04; 2,6 х 0,45; 3 х 0,5; 3,5 х 0,6; 4 х 0,7; 4,5 х 0,75; 5 х 0,8; 5,5 х 0,9; 6 х 1; 7 х 1; 8 х 1,25; 9 х 1,25; 10 х 1,5; 11 х 1,5; 12 х 1,75; 14 х 2; 16 х 2; 18 х 2,5; 20 х 2,5; 22 х 2,5; 24 х 3.

    Метрическая резьба с мелким шагом помечается той же буквой “М”, но в обозначение номинала резьбы всегда включается размер шага в мм (например, М12 х 1,25). За рубежом она иногда (например, в заголовках таблиц) может обозначаться буквами “MF” (от “Fine” – “Мелкий”). Метрическая резьба с мелким шагом применяется только в специальных случаях, когда нормальная резьба по стандарту ISO по каким-либо причинам не устраивает разработчиков того или иного узла или агрегата. Приведенный ниже размерный ряд взят из нескольких стандартов и отражает номенклатуру резьбонарезного инструмента для нестандартной резьбы, предлагаемого на европейском рынке.

    Размерный ряд метрической резьбы с мелким шагом:

    3 х 0,35; 4 х 0,35; 4 х 0,5, 5 х 0,5; 6; 7 х 0,75; 8 х 0,5; 8 х 0,75; 8 х 1; 9х 1; 10 х 0 5; 10 х 0,75; 10 х 1; 10 х 1,25; 11 х 1; 12 х 0,75; 12 х 1; 12 х 1,25; 12 х 1,5; 13 х 1; 13 х 1,5; 14 х 0,75; 14 х 1; 14 х 1,25; 14 х 1,5; 15 х 1; 15 х 1,5; 16 х 1; 16 х 1,5; 18 х 1; 18 х 1,5; 18 х 2; 20 х 1; 20 х 1,5; 20 х 2; 22 х 1; 22 х 1,5; 22 х 2; 24 х 1; 24 х 1,5; 24 х 2; 25 х 1,5.

    Инструмент для нарезания резьбы с мелким шагом предлагается только немногими фирмами, специализирующимися на производстве резьбонарезного инструмента. В нашем магазине вы найдете набор для нарезания резьбы для метрической системы и дюймовой резьбы стандарта NPT.

    Дюймовая резьба

    Ее параметры и требования к ней определены стандартами” UNF (Unified Fine – резьба с мелким шагом) и UNC (Unified Coarse – резьба с крупным шагом), совместно принятыми США, Великобританией и Канадой в 1948 году. Соответствующая этим стандартам резьба, как и метрическая, имеет треугольный плоско срезанный профиль с углом 60. Обозначение резьбы начинается с диаметра резьбы в дробных долях дюйма (1 дюйм (“) = 25,4 мм), затем через тире указывается шаг резьбы в числе витков на один дюйм и после него через пробел наименование стандарта. Пример обозначения дюймовой резьбы: 5/8″-18 UNF (внешний диаметр 5/8” = 15,875 мм, 18 витков на дюйм = шаг 1,41 мм, стандарт UNF).

    Также применяются несколько разновидностей дюймовой резьбы со скругленными углами профиля. Резьба Витворта (или Уитворта, вопрос транскрипции), сравнительно старый, но все равно применяемый стандарт британского происхождения (обозначается как “Ww” или “B. S.W.” для нормальной резьбы и B.S.F. для мелкой резьбы). Также имеются еще пара стандартов на резьбу со скругленными углами профиля для деталей, способные переносить высокие нагрузки (стандарт UNJ для авиации и общемашиностроительные UNRF и UNRC для мелкой и крупной резьбы, соответственно). Скругленный профиль не создает концентраторов напряжений и прочность крепежных деталей выше. Такие стандарты чаще используются в США.

    Буква “U” в наименованиях стандартов на дюймовую резьбу очень часто опускается, и тогда международные стандарты обозначаются сочетаниями: NF, NC, NJ, NRC, NRF. Также можно встретить трубную резьбу по стандарту NPT.

    Если не брать в расчет шаг резьбы, то размерные ряды дюймовой резьбы более компактны, в диапазоне 1/4″ – 1″ (6 – 25 мм) 10 размеров резьб против 12 размеров в этом же диапазоне метрических резьб. Нo поскольку в странах с дюймовой системой измерений достаточно часто используются обе разновидности резьб, мелкая и крупная, номенклатура реально применяемой дюймовой резьбы шире, чем метрической.

    Размерный ряд стандартов Ww (B.S.W) и UNC: 1/8″-40, 5/32″-32, 3/16″-24, 7/32″-24, 1/4″-20, 5/1б”-18, 3/8″-16, 7/16″-14, 1/2″-13, 9/16″-12, 5/8″-11, 3/4″- 10, 7/8″-9, 1″-8.

    Размерный ряд стандартов B.S.F и UNF: 1/4″-28, 5/1б”-24, 3/8″-24, 7/16″-20, 1/2″-20, 9/16″-18, 5/8″-18, 3/4″-16, 7/8″-14, 1″-12.

    Какие бывают резьбы

    В технике резьбой называются выступы и впадины расположенные поочерёдно на поверхности тела вращения по винтовой линии. На все применяемые резьбы общего назначения, равно как и их определения, разработаны стандарты.

    В такой отрасли промышленности, как машиностроение, чаще всего используется метрическая резьба, имеющая довольно крупный шаг. Она отличается прочностью соединений, реализуемых с ее помощью, износостойкостью и малой чувствительностью к ошибкам изготовления. В большинстве случаев на крепежных резьбовых деталях нарезается однозаходная правая резьба, а резьба левая используется редко.





    Метрическая резьба

    Этот тип крепежной резьбы в нашей стране является основным. Её профиль является треугольным, угол которого составляет 60°. Согласно действующим в России стандартам размеры всех ее элементов указываются в миллиметрах.

    Если предполагается, что соединение будет подвергаться серьезным ударным нагрузкам, выбирается крупный шаг резьбы. В тех случаях, когда стенки деталей имеют небольшую толщину или же требуется обеспечить высокую герметичность соединения, то используется резьба с шагом меньшего значения. Помимо этого она используется в установочных и регулировочных гайках и винтах. Меткая резьба обеспечивает точную регулировку и практически повсеместно используется в различных измерительных инструментах (например, а микрометрах). Новые машины и механизмы разрабатываются с применением только метрической резьбы.

    Дюймовая резьба

    Тот тип резьбы характеризуется треугольным профилем, однако он, в отличие от резьбы метрической, имеет угол не 60°, а 55°. Кроме того, для задания номинальных размеров используется такая единица измерения, как дюйм, который равен 25,4 миллиметрам, а шаг указывается количеством витков, которое приходится на 1 дюйм длины.

    В России детали дюймовой резьбой применяются только для ремонта машин и оборудования иностранного производства. Использование в новых отечественных конструкциях дюймовой крепежной резьбы не допускается действующими стандартами.

    Трубная цилиндрическая резьба

    Индивидуальной особенностью этой разновидности резьбы является то, что ее профиль, так же, как и профиль метрической резьбы, представляет собой равнобедренный треугольник, однако угол при вершине составляет не 60°, а 55°.

    Трубная резьба используется для того, чтобы соединять между собой трубы, а также различные детали с тонкими стенками, имеющие цилиндрическую форму.

    Трубная коническая резьба

    Профиль этого типа резьбы такой же, как и у резьбы дюймовой. Для диаметров от 6 дюймов до 16 дюймов она стандартизована. Основная сфера ее применения – создание резьбовых соединений воздушных, водяных, масляных и топливных трубопроводов станочного и другого оборудования.

    Трапецеидальная резьба

    Эта резьба характеризуется профилем в виде равнобокой трапеции, с геометрическим углом между её боковыми гранями равным 30°. Основным назначением трапецеидальной резьбы является преобразование движения вращения в поступательное движение тогда, когда соединение испытывает значительные нагрузки. Она может быть как правой, так и левой, однозаходной и многозаходной.

    Упорная резьба

    Эта резьба отличается тем, что ее профиль представляет собой неправильную трапецию. Её боковые стороны имеют наклоны по отношению к оси резьбы, которые составляют и 30°.

    Существует также и упорная усиленная стандартизованная резьба, которая имеет угол наклона одной из сторон равный 45°. Она используется для диаметров от 80 до 2000 миллиметров.

    Прямоугольная резьба

    Этот тип резьбы имеет ограниченное применение и не стандартизован. Из всех типов она имеет наибольший коэффициент полезного действия, однако ее изготовление представляет определенную сложность из-за геометрической формы профиля. Кроме того, по показателям её прочности она ниже, чем у резьбы других типов.

    Круглая резьба

    Профиль резьбы этого типа представляет собой дуги, соединенные между собой прямыми линиями. Она стандартизована, а угол между сторонами ее профиля составляет 30°. Сфера применения этой резьбы ограничивается трубопроводной арматурой, креплением крюков подъемных кранов. Иногда она используется для соединения деталей, которым предстоит функционировать в условиях воздействия весьма агрессивной внешней среды.







    общая информация. Разновидности дюймовых резьб

    Трубная цилиндрическая резьба применяется главным образом для соединений труб, арматуры трубопроводов и фитингов. Эта резьба охватывает диаметры от 1/16 до 6″ при числе ниток на 1″ от 28 до 11.

    Номинальный диаметр трубной резьбы условно отнесён к внутреннему диаметру трубы. По соотношению шагов и диаметров трубная резьба представляет собой измельчённую дюймовую резьбу по ОСТ 1260. Поэтому трубная резьба в своё время, до стандартизации мелких метрических резьб, применялась не только для трубных соединений, но и для крепёжных деталей, когда появлялась надобность в выполнении резьбы со сравнительно мелким шагом, при больших диаметрах. Трубная резьба является общеевропейским стандартом для труб и трубных соединений.

    РАЗМЕРЫ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ
    (ГОСТ 6357-81)

    Стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.

    Допуски (по ГОСТ 6357-81) среднего диаметра резьбы устанавливают двух классов точности – А и В. Допуски среднего диаметра резьбы являются суммарными. Допуски диаметров d 1 и D не устанавливаются.

    размеры, мм

    Обозначение резьбы Число шагов z на длине 25,4 мм Шаг P Диаметр резьбы Рабочая высота профиля H 1 Радиус закругления R H H/6
    1-й ряд 2-й ряд наружный d = D средний d 2 = D 2 внут-ренний d 1 = D 1
    1/16″
    1/8″
    28 0,907 7,723 7,142 6,561 0,580777 0,124557 0,871165 0,145194
    9,728 9,147 8,566
    1/4″
    3/8″
    19 1,337 13,157 12,301 11,445 0,856117 0,183603 1,284176 0,214029
    16,662 15,806 14,950
    1/2″
    5/8″
    14 1,814 20,955 19,793 18,631 1,161553 0,249115 1,742331 0,290389
    22,911 21,749 20,587
    26,441 25,279 24,117
    30,201 29,039 27,877
    1″1 1/8″

    1 3/4″

    11 2,309 33,249 31,770 30,291 1,478515 0,317093 2,217774 0,369629
    37,897 36,418 34,939
    41,910 40,431 38,952
    44,323 42,844 41,365
    47,803 46,324 44,845
    53,746 52,267 50,788
    59,614 58,135 56,656
    2 1/2″

    3 1/2″

    2 1/4″

    3 3/4″

    65,710 64,231 62,752
    75,184 73,705 72,226
    81,534 80,055 78,576
    87,884 86,405 84,926
    93,980 92,501 91,022
    100,330 98,851 97. 372
    106,680 105,201 103,722
    4″4 1/2″

    5 1/2″

    113,030 111,551 110.072
    125,730 124,251 122,772
    138,430 136,951 135,472
    151,130 149,651 148,172
    163,830 162,351 160,872
    При выборе размеров резьб 1-й ряд следует предпочитать 2-му.

    ДЛИНЫ СВИНЧИВАНИЯ по ГОСТ 6357-81

    Длины свинчивания подразделяют на две группы: нормальные N и длинные L.

    размеры, мм

    Обозначение
    размера резьбы
    Шаг P Длина свинчивания
    N L
    1/16″, 1/8″ 0,907 cв. 4 до 12 cв. 12
    1/4″, 3/8″ 1,337 cв. 5 до 16 cв. 16
    1/2″, 5/8″ 1,814 cв. 7 до 22 cв. 22
    1″, 1 1/8″, 1 1/4″, 1 3/8″ 2,309 cв. 10 до 30 cв. 30
    1 1/2″, 1 3/4″, 2″, 2 1/4″, 2 1/2″, 2 3/4″, 3″ cв. 12 до 36 cв. 36
    3 1/4″, 3 1/2″, 3 3/4″, 4″, 4 1/2″, 5″, 5 1/2″, 6″ cв. 13 до 40 cв. 40
    Числовые значения длин свинчивания установлены эмпирически.

    Условное обозначение для левой резьбы дополняется буквами LH.

    Примеры условного обозначения резьбы класса точности A:

    G 1 1/2-А
    левой резьбы класса точности В:

    G 1 1/2 LH-B

    Длина свинчивания N в обозначении резьбы не указывается.
    Длина свинчивания L указывается в миллиметрах.

    G 1 1/2 LH-B-40

    Посадка обозначается дробью: в числителе которой указывают обозначение класса точности внутренней резьбы, а в знаменателе – обозначение класса точности наружной резьбы.

    G 1 1/2-A/A; G 1 1/2 LH-A/B

    Соединение внутренней трубной цилиндрической резьбы класса точности А по настоящему стандарту с наружной трубной конической резьбой по ГОСТ 6211-81 обозначается следующим образом:

    G/R 1 1/2 – А

    P.S. В свое время профиль трубной цилиндрической резьбы (по ОСТ 266) распространялся на диаметры до 18″ при числе ниток на 1″ от 28 до 8.

    Похожие документы:

    – отверстия под нарезание резьбы
    ГОСТ 3469-91 – Микроскопы. Резьба для объективов. Размеры
    ГОСТ 4608-81 – Резьба метрическая. Посадки с натягом
    ГОСТ 5359-77 – Резьба окулярная для оптических приборов. Профиль и размеры
    ГОСТ 6042-83 – Резьба Эдисона круглая. Профили, размеры и предельные размеры
    ГОСТ 6111-52 – Резьба коническая дюймовая с углом профиля 60 градусов
    ГОСТ 6211-81 – Резьба трубная коническая
    ГОСТ 6357-81 – Резьба трубная цилиндрическая
    ГОСТ 8762-75 – Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры
    ГОСТ 9000-81 – Резьба метрическая для диаметров менее 1 мм. Допуски
    ГОСТ 9484-81 – Резьба трапецеидальная. Профили
    ГОСТ 9562-81 – Резьба трапецеидальная однозаходная. Допуски
    ГОСТ 9909-81 – Резьба коническая вентилей и баллонов для газов
    ГОСТ 10177-82 – Резьба упорная. Профиль и основные размеры
    ГОСТ 11708-82 – Резьба. Термины и определения
    ГОСТ 11709-81 – Резьба метрическая для деталей из пластмасс
    ГОСТ 13535-87 – Резьба упорная усиленная 45 градусов
    ГОСТ 13536-68 – Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски
    ГОСТ 16093-2004 – Резьба метрическая. Допуски. Посадки с зазором
    ГОСТ 16967-81 – Резьба метрическая для приборостроения. Диаметры и шаги
    ГОСТ 24737-81 – Резьба трапецеидальная однозаходная. Основные размеры
    ГОСТ 24739-81 – Резьба трапецеидальная многозаходная
    ГОСТ 25096-82 – Резьба упорная. Допуски
    ГОСТ 25229-82 – Резьба метрическая коническая
    ГОСТ 28487-90 – Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски

    ОСНОВНЫЕ ПАРАМЕТРЫ ДЮЙМОВЫХ РЕЗЬБ
    (стандарты BSW (Ww), BSF, UNC, UNF)

    Вершины и впадины профиля дюймовой резьбы, аналогично метрической , плоско срезаны. Шаг дюймовой резьбы определяется числом ниток (витков) на один дюйм 1″, но у нее угол при вершине равен 55° (резьба Витворта – британский стандарт BSW (Ww) и BSF), угол при вершине равен 60° (американский стандарт UNC и UNF).

    Hаpужный диаметp pезьбы измеpяется в дюймах 1″ = 25,4 мм – штpих (“) условное обозначение дюйма. Дюймовая резьба характерезуется числом ниток на один дюйм. По американским стандартам дюймовую резьбу выполняют с крупным (UNC) и мелким (UNF) шагом.
    NPSM – американский стандарт на резьбу дюймовую трубную цилиндрическую.
    NPT – американский стандарт на резьбу дюймовую коническую.

    Стандарты:

    ASME/ANSI B1.1 – 2003 Unified Inch Screw Threads, UN & UNR Thread Form
    ASME/ANSI B1.10M – 2004 Unified Miniature Screw Threads
    ASME/ANSI B1. 15 – 1995 Unified Inch Screw Threads, UNJ Thread Form

    АМЕРИКАНСКАЯ ДЮЙМОВАЯ РЕЗЬБА

    Основные параметры дюймовой резьбы:

    d (D) – наружный диаметр резьбы соответственно болта и гайки;
    d p (D p) – средний диаметр резьбы соответственно болта и гайки;
    d i (D i) – внутренний диаметр резьбы соответственно болта и гайки;
    n – число ниток на дюйм.

    Американская резьба с крупным шагом – UNS

    Размеры резьбы , дюймы (мм)

    D

    D p

    D i

    Размеры резьбы , дюймы (мм)

    D

    D p

    D i

    №1 (1,8542)

    №2 (2,1844)

    1 (25,4)

    №3 (2,5146)

    1 1/8 (28,58)

    №4 (2,8448)

    1 1/4 (31,75)

    №5 (3,1750)

    1 3/8 (34,925)

    №6 (3,5052)

    1 1/2 (38,10)

    №8 (4,1656)

    1 3/4 (44,45)

    №10 (4,8260)

    №12 (5,4864)

    2 (50,8)

    2 1/4 (57,15)

    1/4 (6,3500)

    2 1/2 (63,5)

    5/16 (7,9375)

    2 3/4 (69,85)

    3/8 (9,5250)

    7/16 (11,1125)

    3 (76,2)

    1/2 (12,700)

    3 1/4 (82,55)

    9/16 (14,2875)

    3 1/2 (88,9)

    5/8 (15,8750)

    3 3/4 (95,25)

    3/4 (19,0500)

    4 (101,6)

    7/8 (22,2250)

    Американская резьба с мелким шагом – UNF

    Размеры резьбы , дюймы (мм)

    D

    D p

    D i

    Размеры резьбы , дюймы (мм)

    D

    D p

    D i

    №0 (1,524)

    3/8 (9,525)

    №1 (1,8542)

    7/16 (11,1125)

    №2 (2,1844)

    1/2 (12,700)

    №3 (2,5146)

    9/16 (14,2875)

    №4 (2,8448)

    5/8 (15,875)

    №5 (3,1750)

    3/4 (19,050)

    №6 (3,5052)

    7/8 (22,225)

    №8 (4,1656)

    №10 (4,8260)

    1 (25,4)

    №12 (5,4864)

    1 1/8 (28,58)

    1 1/4 (31,75)

    1/4 (6,350)

    1 3/8 (34,925)

    5/16 (7,9375)

    1 1/2 (38,10)

    Американская резьба с особо мелким шагом – UNEF

    Размеры резьбы , дюймы (мм)

    D

    D p

    D i

    Размеры резьбы , дюймы (мм)

    D

    D p

    D i

    №12 (5,4864)

    1 (25,4)

    1/4 (6,350)

    1 1/16 (26,987)

    5/16 (7,9375)

    1 1/8 (28,58)

    3/8 (9,525)

    1 3/16 (30,162)

    7/16 (11,1125)

    1 1/4 (31,75)

    1/2 (12,700)

    1 5/16 (33,337)

    9/16 (14,2875)

    1 3/8 (34,925)

    5/8 (15,875)

    1 7/16 (36,512)

    11/16 (17,462)

    1 1/2 (38,10)

    3/4 (19,050)

    1 9/16 (39,687)

    13/16 (20,637)

    1 5/8 (41,27)

    7/8 (22,225)

    1 11/16 (42,86)

    15/16 (23,812)

    Размеры резьб – это наружный диаметр резьбы, выраженный в дробных долях дюйма. Одной из основных характеристик дюймовой винтовой резьбы является количество витков на дюйм длины резьбы (n). Количество витков и шаг резьбы Р связаны соотношением:

    Американские стандарты предусматривают две формы резьбы:

    Резьба с плоской впадиной, которая обозначается буквами UN;
    – резьба с радиусной впадиной, которая обозначается буквами UNR.

    Стандартом определены три класса точности резьб. Эти классы обозначаются, как 1А, 2А, 3А, 1В, 2В, 3В. Классы точности 1А, 2А, 3А относятся к наружным резьбам; классы точности 1В, 2В, 3В относятся к внутренним резьбам. Класс точности 1А, 1В является самым грубым и применяется в случаях, когда требуется быстрая и легкая сборка, даже с частично загрязненной и помятой резьбой. Класс точности 2А, 2В является наиболее распространенными и применяется для резьб общего назначения. Класс точности 3А, 3В предъявляет наиболее жесткие требования к резьбам и применяется в случаях, когда требуется обеспечить минимальный зазор в резьбовом соединении.

    Обозначение резьбы . Сначала записывается номинальный размер, затем число витков на дюйм резьбы, символы группы резьбы и символ класса точности. Буквы LH в конце записи обозначают левую резьбу. Номинальный размер – это наружный диаметр, определяемый как дробный размер или номер резьбы, или их десятичный эквивалент.
    Например: 1/4 – 20UNS – 2A или 0,250 – 20UNC – 2A

    БРИТАНСКИЙ СТАНДАРТ ДЮЙМОВЫХ РЕЗЬБ
    (BSW (Ww) и BSF)

    Обозн. резьбы BSP
    размер
    in
    шаг резьбы наибольший диаметр наименьший диаметр A/F
    мм
    длина
    мм
    трубы диаметр отверстия под резьбу
    (для сверла) мм
    in
    (TPI)
    мм мм in мм in DN
    мм
    OD
    мм
    OD
    in
    толщина
    мм
    BSP. PL
    (Rp)
    BSP.F
    (G)
    -1 1 / 16 28 0,907 7,723 0,304 6,561 0,2583 4±0,9 6,60 6,80
    -2 1 / 8 28 0,907 9,728 0,383 8,565 0,3372 15 4±0,9 6 10,2 0,40 2 8,60 8,80
    -4 1 / 4 19 1,337 13,157 0,518 11,445 0,4506 19 6±1,3 8 13,5 0,53 2,3 11,50 11,80
    -6 3 / 8 19 1,337 16,662 0,656 14,950 0,5886 22/23 6,4±1,3 10 17,2 0,68 2,3 15,00 15,25
    -8 1 / 2 14 1,814 20,955 0,825 18,633 0,7336 27 8,2±1,8 15 21,3 0,84 2,6 18,75 19,00
    -10 5 / 8 14 1,814 22,911 0,902 20,589 0,8106 16 2,6 21,00
    -12 3 / 4 14 1,814 26,441 1,041 24,120 0,9496 32 9,5±1,8 20 26,9 1,06 2,6 24,25 24,50
    -16 1 11 2,309 33,249 1,309 30,292 1,1926 43 10,4±2,3 25 33,7 1,33 3,2 30,40 30,75
    -20 1 1 / 4 11 2,309 41,910 1,650 38,953 1,5336 53 12,7±2,3 32 42,4 1,67 3,2 39,00 39,50
    -24 1 1 / 2 11 2,309 47,803 1,882 44,846 1,7656 57 12,7±2,3 40 48,3 1,90 3,2 45,00 45,00
    -32 2 11 2,309 59,614 2,347 56,657 2,2306 70 15,9±2,3 50 60,3 2,37 3,6 56,75 57,00
    -40 2 1 / 2 11 2,309 75,184 2,960 72,227 2,8436 17,5±3,5 65 76,1 3,00 3,6
    -48 3 11 2,309 87,884 3,460 84,927 3,3436 20,6±3,5 80 88,9 3,50 4
    -64 4 11 2,309 113,030 4,450 110,073 4,3336 25,5±3,5 100 114,3 4,50 4,5
    -80 5 11 2,309 138,430 5,450 135,472 5,3335 28,6±3,5 125 139,7 5,50 5
    -96 6 11 2,309 163,830 6,450 160,872 6,3335 28,6±3,5 150 165,1 6,50 5

    Похожие документы:

    ГОСТ 3469-91 – Микроскопы. Резьба для объективов. Размеры
    ГОСТ 4608-81 – Резьба метрическая. Посадки с натягом
    ГОСТ 5359-77 – Резьба окулярная для оптических приборов. Профиль и размеры
    ГОСТ 6042-83 – Резьба Эдисона круглая. Профили, размеры и предельные размеры
    ГОСТ 6111-52 – Резьба коническая дюймовая с углом профиля 60 градусов
    ГОСТ 6211-81 – Резьба трубная коническая
    ГОСТ 6357-81 – Резьба трубная цилиндрическая
    ГОСТ 8762-75 – Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры
    ГОСТ 9000-81 – Резьба метрическая для диаметров менее 1 мм. Допуски
    ГОСТ 9484-81 – Резьба трапецеидальная. Профили
    ГОСТ 9562-81 – Резьба трапецеидальная однозаходная. Допуски
    ГОСТ 9909-81 – Резьба коническая вентилей и баллонов для газов
    ГОСТ 10177-82 – Резьба упорная. Профиль и основные размеры
    ГОСТ 11708-82 – Резьба. Термины и определения
    ГОСТ 11709-81 – Резьба метрическая для деталей из пластмасс
    ГОСТ 13535-87 – Резьба упорная усиленная 45 градусов
    ГОСТ 13536-68 – Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски
    ГОСТ 16093-2004 – Резьба метрическая. Допуски. Посадки с зазором
    ГОСТ 16967-81 – Резьба метрическая для приборостроения. Диаметры и шаги
    ГОСТ 24737-81 – Резьба трапецеидальная однозаходная. Основные размеры
    ГОСТ 24739-81 – Резьба трапецеидальная многозаходная
    ГОСТ 25096-82 – Резьба упорная. Допуски
    ГОСТ 25229-82 – Резьба метрическая коническая
    ГОСТ 28487-90 – Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски

    Крепеж с помощью резьбы известен еще со времен античности. Ученые до сих пор находят остатки деталей, внешне напоминающих современные винты и гайки. Но наибольшее распространение резьба получила во времена промышленной революции 18-го века. Первоначально распространению разъемного резьбового соединения мешало отсутствие стандартизации, что лишало возможности обеспечения взаимозаменяемости изделий. Решил данную проблему талантливый английский инженер Чарльз Витворт. Он разработал единую систему размеров и обозначения, использовав для этого английский дюйм. Так появилась на свет дюймовая резьба. А все размеры занесены в таблицу по ГОСТ.

    Параметры

    Дюймовая резьба представляет собой разъемное соединение треугольного профиля, угол вершин которых равен 55 градусам. Ее единица измерения – дюймы. Стоит отметить сразу, что в России использование дюймовой резьбы при проектировании новых изделий запрещено. Ее применение разрешается только в случае изготовления запасных частей оборудования, на которые уже ранее была изготовлена дюймовая резьба. Помимо этого, разрешается воспользоваться данной резьбой в качестве трубного соединения и при изготовлении уплотняющих гидравлических элементов.

    Дюймовая, как и любая другая, характеризуется следующими основными параметрами:

    • Наружный диаметр – расстояние между вершинами витков, расположенных на противоположных сторонах резьбы. Чем больше величина этого параметра, тем большую осевую нагрузку может выдержать резьба. Обратной стороной медали является ухудшение герметичности, связанное с накоплением погрешностей при нарезке резьбы.
    • Номинальный (средний) диаметр – окружность, вписанная в профиль резьбы, диаметр которой зависит от шага, и занимает промежуточное положение между внутренним и наружным диаметром. Данный параметр в обычных условиях тяжело измерить, и для его определения существует справочная таблица по резьбам.
    • Внутренний диаметр – диаметр окружности, вписанной по впадинам профиля резьбы.
    • Шаг – расстояние между соседними гребешками резьбового соединения. Данный параметр измеряется в количестве витков на дюйм. Величина шага характеризует значение и распределение напряжения между витками дюймовых резьб. Конструкторы в своей практике увеличивают шаг при воздействии на резьбу больших механических нагрузок. Если же к резьбе предъявляются требования по сохранению герметичности, то шаг уменьшается.
    • Угол подъема витков – угол между боковыми сторонами профиля витков. Первоначально его значение для всех видов дюймовых резьб составлял 55 градусов. Но сейчас все больше и больше встречаются дюймовые резьбы с углом профиля 60 градусов.

    Разновидности дюймовых резьб

    Существует множество видов резьбовых соединений, размерностью которых являются дюймы, но среди них в России выделяют следующие основные виды:

    • Трубная цилиндрическая
    • Трубная коническая

    Каждая категории обладает своими особенностями. Цилиндрическая трубная резьба регулируется ГОСТом 6357-81. Размеры резьбы стандартизированы и занесены в специальную таблицу. Данные дюймовые резьбы, в первую очередь, отличаются более мелким шагом, что означает меньшее количество витков на один дюйм.

    Таблица. Трубная цилиндрическая резьба. ГОСТ 6357-81.

    Обозначение резьбы Число шагов z на длине 25,4 мм Шаг P Диаметр резьбы Рабочая высота профиля H 1 Радиус закругления R H H/6
    1-й ряд 2-й ряд наружный d = D средний d 2 = D 2 внут-ренний d 1 = D 1
    1/16″
    1/8″
    28 0,907 7,723 7,142 6,561 0,580777 0,124557 0,871165 0,145194
    9,728 9,147 8,566
    1/4″
    3/8″
    19 1,337 13,157 12,301 11,445 0,856117 0,183603 1,284176 0,214029
    16,662 15,806 14,950
    1/2″
    5/8″
    14 1,814 20,955 19,793 18,631 1,161553 0,249115 1,742331 0,290389
    22,911 21,749 20,587
    26,441 25,279 24,117
    30,201 29,039 27,877
    1″ 1 1/8″

    1 3/4″

    11 2,309 33,249 31,770 30,291 1,478515 0,317093 2,217774 0,369629
    37,897 36,418 34,939
    41,910 40,431 38,952
    44,323 42,844 41,365
    47,803 46,324 44,845
    53,746 52,267 50,788
    59,614 58,135 56,656
    2 1/2″

    3 1/2″

    2 1/4″

    3 3/4″

    65,710 64,231 62,752
    75,184 73,705 72,226
    81,534 80,055 78,576
    87,884 86,405 84,926
    93,980 92,501 91,022
    100,330 98,851 97. 372
    106,680 105,201 103,722
    4″ 4 1/2″

    5 1/2″

    113,030 111,551 110.072
    125,730 124,251 122,772
    138,430 136,951 135,472
    151,130 149,651 148,172
    163,830 162,351 160,872
    При выборе размеров резьб 1-й ряд следует предпочитать 2-му.

    Вторым ее отличием является более скругленный профиль. Он способствует более плотному контакту витков друг к другу, что уменьшает вероятность образования течи при транспортировке жидкости через данное резьбовое соединение.

    Нарезку трубной цилиндрической резьбы производят на трубах, диаметр которых не превышает 6 единиц дюйма. При величине труб свыше данного размера требуется применение высокоточного оборудования, что повышает производственные издержки. В этом случае эффективнее как с технологической, так и с финансовой точки зрения произвести крепеж труб методом сварки.

    Трубная коническая резьба представлена ГОСТом 6211-81. Таблица размеров, пределы отклонений и величина нагрузок описаны данным стандартом. По типу профиля витков коническая резьба схожа с дюймовой, но имеет 2 довольно важных отличия.

    Трубная коническая резьба. ГОСТ 6211-81.

    Обозна-чение размера резьбы Шаг P Число шагов на длине
    25,4 мм
    H H 1 C R Диаметры резьбы в основной плоскости Длина резьбы
    d = D d 2 = D 2 d 1 = D 1 l 1 l 2
    1/16″ 0,907 28 0,870935 0,580777 0,145079 0,124511 7,723 7,142 6,561 6,5 4,0
    1/8″ 9,728 9,147 8,566
    1/4″ 1,337 19 1,283837 0,856117 0,213860 0,183541 13,157 12,301 11,445 9,7 6,0
    3/8″ 16,662 15,806 14,950 10,1 6,4
    1/2″ 1,814 14 1,741870 1,161553 0,290158 0,249022 20,955 19,793 18,631 13,2 8,2
    3/4″ 26,441 25,279 24,117 14,5 9,5
    1″ 2,309 11 2,217187 1,478515 0,369336 0,316975 33,249 31,770 30,291 16,8 10,4
    1 1/4″ 41,910 40,431 38,952 19,1 12,7
    1 1/2″ 47,803 46,324 44,845
    2″ 59,614 58,135 56,656 23,4 15,9
    2 1/2″ 75,184 73,705 72,226 26,7 17,5
    3″ 87,884 86,405 84,926 29,8 20,6
    3 1/2″ 100,330 98,851 97,372 31,4 22,2
    4″ 113,030 111,551 110,072 35,8 25,4
    5″ 138,430 136,951 135,472 40,1 28,6
    6″ 163,830 162,351 160,872

    Прежде всего это то, что существует два типа углов профиля: 55 и 60 градусов. Второе различие – резьба нарезается по конусу, благодаря чему конические резьбы обладают таким качеством как самоуплотняемость (таблица со значениями конусности указана в справочной литературе). Поэтому крепежные соединения с помощью них не требуют использования дополнительных уплотняющих элементов: льняная нить, пряжа с суриком и прочее.

    Маркировка и классы точности

    Существует 3 класса точности резьбы: первая (самая грубая), вторая и третья (наиболее точная). Выбор того или иного класса зависит от 2-х факторов: размеры диаметра резьбы, взятого из таблицы, давления жидкости в трубопроводе. Чем выше класс резьбы, тем большее давление жидкости она сможет выдержать.

    Размеры проверяют на соответствие определенному классу точности с помощью специальных калибров. Этот способ позволяет наиболее достоверно определить соответствие резьбой требуемых размеров, но он более трудоемкий. Такой метод эффективен в условиях многосерийного производства деталей, требующих наличие высокой точности. Когда серийность не столь велика и к точности не предъявляется повышенных требований, размеры резьб контролируются следующим образом:

    • Размеры наружного диаметра измеряют с помощью штангенциркуля, микрометра и других механических измерительных приборов. Затем показания сверяют со справочной таблицей.
    • Размеры шага определяют прикладыванием специальных гребенок, например дюймовый резьбомер. Затем полученное количество витков на дюйм соотносят со значением таблицы размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы – взять линейку, отметить на ней 25,4 миллиметра и посчитать сколько витков входит в данный отрезок. Сразу отметим, что это способ наиболее грубый и не подходит для измерения резьбы с третьим и вторым классом точности.

    Обозначение дюймовой резьбы в технической документации разберем на примере:

    Буква «G» означает, что резьба трубная цилиндрическая. Коническая трубная согласно Российским стандартам обознается буквой «К».

    Цифра «2» указывает на размер наружного диаметра. Единицей измерения являются дюймы. Размеры резьбы и их варианты полностью регламентированы ГОСТами и занесены в специальные таблицы.

    Буквы «LH» показывают, что резьба имеет левое направление завинчивания. Отсутствие данного обозначения указывает на правое направление.

    Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТе.Цифра «40» – это размер, характеризующий длину завинчивания.

    Изготовление резьбы

    Для получения дюймовой нарезки применяют 2 основных способа:

    • Накатка;
    • Нарезка.

    Накатанные изготавливают с помощью специальных резьбонакатных роликов, профиль которых повторяет контур резьбы. Заготовку устанавливают между роликами, и витки резьбы накатываются в соответствии требуемым размерам.

    Резьба, изготовленная данным способом, отличается более высокими механическими характеристиками по причине более плавного распределения волн напряжения между витками. Также накатка обладает высокой производительностью, что позволило ей найти обширное применение в массовом производстве.

    Минусом метода накатывания является сложность изготовления роликов. Точность их должна быть на высоком уровне. В противном случае гарантировать требуемые размеры резьбы весьма затруднительно. Второй момент – материал роликов. Он должен обладать повышенными механическими свойствами. Обычно для этого применяют высоколегированные штампованные стали. Все это делает способ накатки весьма затратным с финансовой точки зрения.

    Нарезанные резьбы более просты в изготовлении, но по механическим свойствам, особенно по пределу выносливости, заметно уступают накатанным. Связано это с наличием более острых кромок профиля и, соответственно, более высокого значения коэффициента напряжения.

    Изделие нарезают двумя способами:

    • Вручную.
    • Используя токарный станок.

    При ручной резке используют метчик (для внутренней р.) и плашку (для наружной). Трубу зажимают. На ее конец одевается и навинчивается один из указанных типов подручного инструмента в зависимости от типа резьбы. Осуществляют резку. Для повышения чистоты и точности данный процесс повторяют.

    На токарном станке алгоритм действий достаточно схожий. Только трубы зажимают не в тиски, а в патроне станка. Далее подводится резец, включается резьбовая подача и станок начинает процесс изготовления. Данный способ более эффективный по сравнению с ручной резкой, но требует от токаря определенной квалификации.

    В настоящей статье я хочу не только привести сухие факты, о размерах дюймовой трубной резьбы с ссылками на стандарты и ГОСТы, но довести до читателя интерсный факт об особенностях обозначения последней.

    Так, кто уже сталкивался с трубными резьбами не раз удивлялся несоответсвию наружного диаметра резьбы и ее обозначению. К примеру резьба 1/2 дюйма имеет наружный диаметр 20,95 мм, хотя по логике с метрическими резьбами должна быть 12,7 мм. Все дело в том, что в дюймовой резьбе фактически указывают проходное отверстие трубы, а не наружный диаметр резьбы. При этом, добавляя к размеру отверстия стенки трубы мы и получаем завышенный наружный диаметр к которому привыкли в обозначениях метрических резьб. Условно так называемый трубный дюйм составляет 33,249 мм, то есть 25,4 + 3,92+ 3,92 (где 25,4 проход, 3,92 – стенки трубы). Стенки трубы принимаются исходя из рабочего давления для резьбы. В зависимости от диаметра трубы также соответственно увеличиваются, так как труба с большим диаметром должна иметь более толстые стенки, чем труба с меньшим диматером на одно и то же рабочее давление.

    Трубные резьбы делятся на следующие:

    Резьба трубная цилиндрическая

    Это дюймовая резьба основанная на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSP (British standard pipe thread), имеет четыре значения шагов 28,19,14,11 ниток на дюйм. Нарезается на трубах до размера 6″, трубы свыше 6″ свариваются.

    Угол профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

    Стандарты:
    ГОСТ 6357-81 – Основные нормы взаимозаменяемости.
    Резьба трубная цилиндрическая. ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202.

    Условное обозначение: буква G, числовое значение условного прохода трубы в дюймах (inch), класс точности среднего диаметра (А, В), и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4″, класс точности А – обозначается как G1 1/4-A. Еще раз намопним, что следует иметь в виду, что номинальный размер резьбы соответствует просвету трубы в дюймах. Наружный диаметр трубы находится в некоторой пропорции с этим размером и больше соответственно на толщину стенок трубы.

    Обозначение размера резьбы трубной цилиндрической (G), шаги и номинальные значения наружного, среднего и внутреннего диаметров резьбы, мм

    Обозначение размера резьбы Шаг Р Диаметры резьбы
    Ряд 1 Ряд 2 d=D d 2 =D 2 d 1 =D 1
    1/16″ 0,907 7,723 7,142 6,561
    1/8″ 9,728 9,147 8,566
    1/4″ 1,337 13,157 12,301 11,445
    3/8″ 16,662 15,806 14,950
    1/2″ 1,814 20,955 19,793 18,631
    5/8″ 22,911 21,749 20,587
    3/4″ 26,441 25,279 24,117
    7/8″ 30,201 29,0З9 27,877
    1″ 2,309 33,249 31,770 30,291
    1⅛” 37,897 36,418 34,939
    1¼” 41,910 40,431 38,952
    1⅜” 44,323 42,844 41,365
    1½” 47,803 46,324 44,845
    1¾” 53,746 52,267 50,788
    2″ 59,614 58,135 56,656
    2¼” 65,710 64,231 62,762
    2½” 75,184 73,705 72,226
    2¾” 81,534 80,055 78,576
    3″ 87,884 86,405 84,926
    3¼” 93,980 92,501 91,022
    3½” 100,330 98,851 97,372
    3¾” 106,680 105,201 103,722
    4″ 113,030 111,551 110,072
    4½” 125,730 124,251 122,772
    5″ 138,430 136,951 135,472
    5½” 151,130 148,651 148,172
    6″ 163,830 162,351 160,872

    Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

    Основные параметры

    Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:

    • наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
    • внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.

    Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.

    Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение. Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения.

    Ознакомиться с положениями ГОСТ относительно дюймовых резьб можно, скачав документ в формате pdf по ссылке ниже.

    Таблица размеров дюймовых и метрических резьб

    Узнать, как соотносятся метрические резьбы с различными видами дюймовых резьб, можно с помощью данных из приведенной ниже таблицы.

    Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64мм

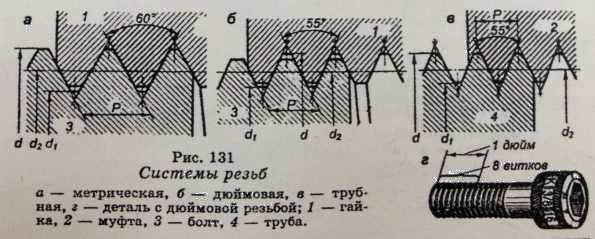

    Отличия от метрической резьбы

    По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

    • форму профиля резьбового гребня;
    • порядок расчета диаметра и шага.

    При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

    Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

    Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

    Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

    Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

    • В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
    • Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
    • В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

    Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

    Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

    Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

    Технологии нарезки

    Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

    Нарезка резьбы вручную

    Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

    1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
    2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
    3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
    4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.
    Нарезка резьбы на токарном станке

    Механическим способом трубная резьба нарезается по следующему алгоритму:

    1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
    2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
    3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

    Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

    Классы точности и правила маркировки

    Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

    Все, что вам нужно знать о размерах трубной резьбы

    Найдите правильный размер трубной резьбы

    Трубная резьба и размеры фитингов относятся к физическим размерам фитингов, но не обязательно указывают размеры трубы. В сантехнической промышленности измерение размера резьбы называется «номинальным» размером трубной резьбы, который указывает внутренний диаметр размера трубы. Это различие может сбивать с толку, поскольку в отрасли существует несколько различных терминов, которые можно использовать, и если вы не уверены, что измерять и где вы можете получить фитинги неправильного размера.

    Давайте начнем с рассмотрения нескольких трубных фитингов с нормальной трубной резьбой. NPT относится к национальной трубной резьбе, что является термином, определенным ANSI (Американским национальным институтом стандартов). Фитинги с резьбой NPT являются наиболее распространенной резьбой, используемой для общих целей, и имеют коническую резьбу, используемую для соединения и герметизации фитингов для использования с такими жидкостями, как воздух или газ.

    Резьба NPT

    Измерение A показывает внешний диаметр (или наружный диаметр) фитинга трубы для фитинга с наружной резьбой, а измерение B показывает верхний диаметр фитинга с внутренней резьбой. Это измерение указывает фактический физический размер фитинга — с помощью этого измерения мы можем соотнести этот размер с его номинальным размером трубы (или NPS), который используется более широко. В приведенной ниже таблице вы можете найти физические измерения размера резьбы (столбец 1 и столбец 2 имеют одинаковый размер) и сопоставить его с размером трубной резьбы в столбце 3. Чаще всего, когда мы говорим 1/2 дюйма в ссылка на размер трубы или размер фитинга, он относится к номинальному размеру, а не к фактическому диаметру, указанному в измерениях A и B.

    (номинальный размер трубы) 7
    US труба прокладок поток размеров
    COL 1
    (размерность а)
    COL 2
    (размер а)
    COL 3
    (размер b)
    COL 4
    OD
    Фракция дюйма
    OD
    Десятичный дюйм
    Размер нити трубы темы
    на дюйм
    5/16 0. 3125 1/16 27 13/32
    13/32
    13/32
    13/32
    13/32
    13/32
    13/32 0.405 1/8 1/8 27
    35/64
    0.5440 1/4 18
    43/64 0.675 3/8 18
    27 / 32 0.840 1/2 1/2 14
    1-3 / 64 1.050 3/4 14
    1-5 / 16 1-5 / 16 1 11-1/2
    1-21/32 1.660 1-1 / 4 11-1 / 2 11-1 / 2
    1-29 / 32 1.900 1-1 / 2 11-1 / 2
    2-3 / 8 2.375 2 11-1 / 2 11-1 / 2
    2-7 / 8 2-1 / 2 2-1 / 2 8
    3-1 / 2 3. 5 3 8
    4 4,0 3-1/2 8
    4-1/2 4 90.5 4 4 8
    5-5 / 8 5-5 / 8 5.563 5 8
    6-5 / 8 6-625 6 8
    8-5 / 8 8 8.625 8 8
    10-3 / 4 10.75 10 10 9
    12-3 / 4 12.75 12 8





    Спецификация труб

    То, что вызывает недоумение у многих людей, как в отрасли, так и вне ее, – это толщина трубы, которая может варьироваться, даже если NPS остается неизменным.Толщина трубы, называемая в отрасли спецификацией, указывает, насколько толсты стенки трубы на самом деле, в то время как внутренний диаметр (или внутренний диаметр) по-прежнему является наиболее распространенным различием для соединения двух фитингов.

    Резьба на дюйм или шаг резьбы

    Измерение C показывает длину самих витков резьбы. Если мы внимательно посмотрим на эти витки, мы сможем измерить количество пиков и впадин, чтобы определить количество витков на дюйм (TPI) или шаг витков.Резьба NPT имеет угол резьбы 60°, основания и гребни плоские, а скорость конусности составляет 1 дюйм 16 дюймов (что означает, что размер трубы уменьшится на 3/4 дюйма по сравнению с 12 дюймами). Слева находится диаграмма, иллюстрирующая наиболее распространенные числа TPI или шаг резьбы — шаг можно измерить с помощью этой диаграммы (распечатайте до фактического размера) или с помощью резьбомера для большей ясности.

    Прочие примечания по размеру резьбы

    В дополнение к этим трем основным отличиям потоков в отрасли используется множество акронимов, многие из которых неверны, и ваше беглое владение терминами может помочь избежать путаницы.Как упоминалось ранее, NPT указывает на определенный стандарт ANSI, но многие люди используют MPT/MIP и FPT/FIP взаимозаменяемо. MPT обозначает наружную трубную резьбу, а MIP обозначает наружную железную трубу, которые обозначают наружный фитинг с резьбой NPT. FPT означает «внутренняя трубная резьба», а FIP — «внутренняя железная труба», оба из которых обозначают фитинг с внутренней резьбой NPT. Помните, что не следует путать NPS (опять же номинальный размер трубы) с Национальным размером трубы, который НЕ является реальным обозначением. Кроме того, важно помнить, что если вы не чувствуете себя комфортно при измерении фитингов или труб, вам следует проконсультироваться с профессионалом и всегда помнить о том, что все ваши проекты соответствуют местным нормам и стандартам.

    Трубная резьба не равна трубной резьбе – Руководство по инструментам для нарезания резьбы

    Обычно 1 дюйм/дюйм соответствует 25,4 мм для дюймовой резьбы. Однако основным исключением из этого правила является дюймовая трубная резьба. Примерами дюймовой резьбы для трубной арматуры являются NPT, NPTF, BSP и BSPT. Почему дюймовая трубная резьба соответствует не 25,4 мм, а ок. 33 мм, мы подробнее рассмотрим в этой статье. Кроме того, вы найдете сравнительную таблицу трубной резьбы.

    Это, наконец, положило конец путанице с нестандартной резьбой для резьбовых и трубных соединений!

    Краткое отступление: Типы трубной резьбы

    Среди типов трубной резьбы различают американскую (NPT и NPTF) и британскую трубную резьбу Уитворта (BSP/G и BSPT/R).Кроме того, трубная резьба может быть цилиндрической или конической, а также самоуплотняющейся или несамоуплотняющейся.

    Подробную запись в блоге об определениях и различиях трубной резьбы можно найти в этой записи в блоге: Краткий обзор важных типов трубной резьбы (NPT | NPTF | BSP | BSPT)

    Важно! Никогда не смешивайте и не комбинируйте резьбу NPT с резьбой BSP!

    Различия между дюймовыми резьбовыми соединениями и трубными соединениями

    Как уже упоминалось во введении, 1 дюйм не соответствует 25.4 мм для трубной резьбы. Преобразование относится исключительно к дюймовой резьбе.

    Однако для трубной резьбы есть, по общему признанию, сбивающая с толку «особенность».

    Спецификации на трубную резьбу являются фиктивными размерами, исторически обусловленными и не имеющими никакого отношения к наружному диаметру резьбы.

    1 дюйм соответствует прибл. 33 мм для трубной резьбы.

    Согласно DIN EN ISO 228-1 и DIN 2999 внешний диаметр: 1″ = мин.от 32,89 мм до макс. 33,25 мм

    В соответствии с DIN EN ISO 6708 и EN 10255 внешний диаметр: 1″ = 33,7 мм

    Если вы не знаете разницу между винтовой и трубной резьбой, вы можете прочитать это здесь:

    The 13 most important thread types you should know

    Различия между типами дюймовой трубной резьбы

    Основные различия между американскими и британскими типами трубной резьбы заключаются в следующем:

    1. Угол боковой
    2. Шаг



    1-й боковой уголок

    Американские и британские трубные соединения не следует смешивать, так как они имеют разные диаметры по бокам. NPT имеет угол наклона 60 градусов. Принимая во внимание, что BSP имеет угол фланга 55 градусов.

    2-й шаг

    Для дюймовой резьбы шаг рассчитывается в витках на дюйм/дюйм. NPT и BSP имеют разный шаг. Например: 1/4″ NPT имеет 18 резьб, а 1/4″ BSP — 19 резьб.

    Сравнительная таблица NPT и BSP



    Трубная резьба Резьба NPT на дюйм Резьба BSP на дюйм
    1/16″ 27
    1/8″ 27 28
    1/4″ 18 19
    3/8″ 18 19
    1/2″ 14 14
    5/8″ 14
    3/4″ 14 14
    1″ 11 1/2 11
    1 1/4″ 11 1/2 11
    1 1/2″ 11 1/2 11
    2″ 11 1/2 11
    2 1/2″ 8 11
    3″ 3″ 8
    3 1/2″ 3 1/2″ 8
    4″ 4″ 8
    5″ 5″ 8
    6″ 6″ 8
    8″ 8″ 8

    Стандарты резьбы | Тамесон.

    ком

    Рисунок 1: Резьба клапана

    Для обеспечения совместимости и простоты обслуживания резьба стандартизирована. Для существующих и новых применений необходимо определить тип резьбы, чтобы гарантировать правильное соединение соединения.

    Содержание

    Как определить неизвестный тип потока?

    Рисунок 2: Шагомер

    Чтобы определить неизвестный поток, проверьте следующее:

    • Пол: Мужчина или женщина.
    • Конус: Параллельный или конусный. Это можно определить либо путем визуального осмотра, либо путем измерения диаметра резьбы в начале и конце с помощью штангенциркуля.
    • Диаметр резьбы: Для наружной резьбы измерьте больший диаметр, а для внутренней резьбы измерьте внутренний диаметр. Обратите внимание, что этот диаметр всегда будет отличаться от номинального размера резьбы.
    • Шаг резьбы: Для этой цели можно использовать измеритель шага (рис. 5).Обязательно измерьте несколько образцов, чтобы подтвердить точность шага. Если измеритель шага недоступен, подсчитайте количество витков резьбы в 1-дюймовом пролете (TPI), и обратная величина будет вашим шагом резьбы в дюймах. Если вы сомневаетесь, что резьба метрическая, посчитайте количество витков в 10-мм пролете. Обратная величина этого числа и есть размер шага в мм.

    Затем возьмите эту информацию и просмотрите приведенные ниже распространенные типы резьбы и их таблицы, чтобы найти правильный тип резьбы, который у вас есть.

    Общие стандарты резьбы

    BSP – Труба британского стандарта

    BSP, или резьба Витворта, представляет собой семейство стандартов резьбы, принятых во всем мире, за исключением США. Эта форма резьбы основана на V-образной резьбе 55° с закругленными основаниями и гребнями, как показано на рис. 2. Для резьбы, соответствующей BSP, наружный диаметр трубной резьбы немного меньше фактического наружного диаметра трубы. а меньший диаметр будет очень близок (меньше) к внутреннему диаметру внутренней резьбы. Существует два типа потоков BSP:

    1. BSPP: Наружная и внутренняя резьбы параллельны. Соединения BSPP широко используются в Великобритании, Европе, Азии, Австралии, Новой Зеландии и Южной Африке. Размеры можно увидеть в таблице 1.
    2. BSPT: Наружная резьба коническая, а внутренняя резьба обычно параллельная. Соединения BSPT особенно популярны в Китае и Японии. Размеры можно увидеть в таблице 2.

    Рис. 3: Профиль с цилиндрической наружной резьбой BSPP (слева) и профиль с конической наружной резьбой BSPT (справа)

    Резьбы BSP обозначаются буквами, каждая из которых представляет тип резьбы и соответствующие стандарты 1 :

    • G: внешняя и внутренняя параллельная (ISO 228, DIN 259) – BSPP
    • R: внешний конус (ISO 7, EN 10226, BS 21, JIS B 0203) – BSPT
    • Rp: Внутренняя параллель (ISO 7-1, EN 10226) – BSPT
    • Rc: внутренний конус (ISO 7) – BSPT
    • Rs: внешний параллельный (BS 21) – BSPT- Устаревший

    1 ISO 7: Трубная резьба, на которой выполнены герметичные соединения. ISO 228: Трубная резьба, где на резьбе не выполнены герметичные соединения.

    Пример маркировки: EN 10226 Rp 2 ½
    Относится к трубной конической резьбе Британского стандарта (EN 10226) с внутренней параллельной формой (Rp) и номинальным размером 2 ½.

    Фактические размеры наиболее часто используемых резьб BSP указаны в Таблице 1 и Таблице 2 для резьб BSPP и BSPT соответственно. В таблице 3 приведены данные о размерах труб, соответствующих этим резьбам.

    Примечание: Каждый размер резьбы обозначается номером, который имеет мало общего с фактическим размером резьбы.Это несоответствие возникает из-за изменений в производственной практике и стандартизации на протяжении всей истории стандартизации трубной резьбы. Поэтому всегда сравнивайте измерения с фактическими размерами, указанными в таблицах.

    Таблица 1: BSPP (G) – параллельная труба британского стандарта
    Номинальный размер резьбы Большой диаметр (мм) Малый диаметр (мм) Число шагов на дюйм (дюйм-1)
    G 1/16 7. 723 6,561 28
    G 1/8 9,728 8,566 28
    G 1/4 13.157 11.445 19
    G 3/8 16.662 14.950 19
    G 1/2 20,955 18.631 14
    G 3/4 26.441 24.117 14
    Г 1 33.249 30.291 11
    Г 2 59.614 56.656 11
    Таблица 2: BSPT (R/Rp) – конусная труба Британского стандарта
    Номинальный размер наружной конической резьбы (дюймы) Номинальный размер внутренней цилиндрической резьбы (дюймы) Большой диаметр (мм) Малый внутренний диаметр (мм) Число шагов на дюйм (дюйм-1)
    Р 1/16 РП 1/16 7. 723 6.490 28
    R 1/8 RP 1/8 9,728 8.495 28
    R 1/4 рупий 1/4 13.157 11.341 19
    Р 3/8 3/8 рупий 16.662 14.846 19
    Р 1/2 рупий 1/2 20,955 18.489 14
    Р 3/4 рупий 3/4 26.441 23,975 14
    Р 1 1 рупия 33.249 30.111 11
    Р 2 2 рупии 59.614 56.476 11
    Таблица 3: Британские стандартные размеры труб для стандартных размеров резьбы
    Номинальный размер G / R (дюймы) Соответствующая трубка
    Ду (мм) Фактический наружный диаметр (мм) Стена (мм)
    1/16 3
    1/8 6 10. 2 2
    1/4 8 13,5 2,3
    3/8 10 17,2 2,3
    1/2 15 21,3 2,6
    3/4 20 26,9 2,6
    1 25 33,7 3,2
    2 50 60.3 3,6

    Рис. 4. Сопряжение профиля резьбы NPT, где верхняя часть представляет собой внутреннюю резьбу фитинга, а нижняя — наружную трубную резьбу.

    NP – Национальная (американская) трубная резьба

    Американская национальная трубная резьба была создана на основе V-образной резьбы 60° со сглаженными вершинами и впадинами (рис. 3) и широко используется в США и Канаде. Существует два типа резьбы NP:

    1. NPS: Прямая резьба, что означает, что наружная и внутренняя резьбы параллельны.
    2. NPT: Коническая резьба, что означает коническую наружную и внутреннюю резьбы. Чаще используются резьбы NPT. Спецификации резьбы NPT основаны на ANSI B1.20.1, а размеры резьбы указаны в таблице 4.
    Таблица 4: NPT – национальная (американская) трубная коническая резьба
    Номинальный размер резьбы (дюймы) Большой диаметр (мм) Число шагов на дюйм (дюйм-1)
    1/16 7.950 27
    1/8 10.287 27
    1/4 13.716 18
    3/8 17.145 18
    1/2 21.336 14
    3/4 26.670 14
    1 33.401 11,5
    2 60. 325 11.5


    Пример маркировки: 3/8–18 NPT

    Национальная трубная резьба обозначается номинальным размером (3/8), за которым следует число витков резьбы на дюйм (18) и символ серии резьбы (NPT).

    Примечание: NPS (National Pipe Straight) не следует путать с NPS (номинальный размер трубы), который представляет собой американский набор стандартов для труб. Для заданного наружного диаметра NPS (номинальный размер трубы) обеспечивает несколько спецификаций труб (толщины стенок), в то время как профиль трубной резьбы остается одним и тем же среди них.

    M – Метрическая резьба (ISO)

    Рисунок 5: Профиль метрической резьбы

    Метрическая резьба является одним из первых типов резьбы общего назначения, получивших международное признание. V-образная форма резьбы имеет боковой угол 60°, наружная и внутренняя резьбы параллельны (рис. 4). Метрические резьбы бывают разных размеров шага для данного диаметра: крупный шаг и мелкий шаг. Крупная резьба имеет размер шага по умолчанию, тогда как мелкая резьба имеет меньший шаг и используется реже.В результате грубая резьба идентифицируется только по диаметру, а мелкая резьба распознается по диаметру, а также по размеру шага.

    Метрическая резьба имеет два размера шага для данного диаметра:

    1. Крупный шаг: Они имеют размер шага по умолчанию в соответствии с таблицей 5 и являются наиболее часто используемыми. Они соответствуют ISO 724 (DIN 13-1).
    2. Мелкий шаг: Они имеют меньший размер шага и в маркировке требуют диаметра шага.Они соответствуют ISO 724 (DIN 13-2 до 11).

    Пример маркировки: M8
    Относится к крупной метрической резьбе диаметром 8 мм (что согласно таблице 5 соответствует шагу 1 мм)

    Пример маркировки: M4 x 0,5
    Указывает на мелкую резьбу диаметром 4 мм и шагом 0,5 мм.

    М 10 М 10

    Таблица 5: Метрическая резьба (грубая)
    Размер резьбы (мм) Большой диаметр (мм) Малый диаметр (мм) Шаг (мм)
    М 3 2. 98 2,459 0,5
    М 4 3,978 3,242 0,7
    М 5 4,976 4.134 0,8
    М 6 5,976 4,917 1
    М 8 7,974 6,917 1,25
    М 10 9,968 8.376 1,5
    М 12 11.97 10.106 1,75
    М 16 15,96 13.835 2
    М 20 19,96 17.294 2,5
    М 24 23,95 20.752 3

    Единые стандарты резьбы

    Рисунок 6: Пример мелкой и крупной резьбы UTS

    В Соединенных Штатах и ​​Канаде унифицированный стандарт резьбы (UTS) описывает стандартную форму и серию резьбы, а также допуски, допуски и обозначения, применяемые к резьбе. Болты, гайки и другие резьбовые соединения стандартизированы в соответствии с этим стандартом.

    Угол наклона унифицированной резьбы составляет 30°, резьба симметрична. В результате их обычно называют резьбой 60°. Фактически резьба UTS имеет тот же профиль 60°, что и метрическая резьба ISO, но ее характерные размеры (внешний диаметр и шаг) обозначены как дюймовые, а не миллиметровые значения. Стандарт UTS контролируется Американским обществом инженеров-механиков (ASME) и Американским национальным институтом стандартов (ANSI)

    .

    Единый стандарт резьбы имеет три различных варианта: унифицированная крупная резьба (UNC), унифицированная мелкая резьба (UNF) и унифицированная сверхмелкая резьба (UNEF).Разница между ними заключается в количестве нитей на дюйм. Например, размер крепежа размером 1 дюйм в UNC имеет 8 TPI, в UNF 12 TPI и 20 TPI в UNEF). Для получения дополнительной информации о размерах см. приведенные ниже таблицы. В то время как размеры ¼ дюйма и выше обозначаются их размером, ниже ¼ дюйма стандарт ООН обозначает эти размеры номером. Например, размер 12-32 будет UNEF #12, 12-28 будет UNF #12. Для получения дополнительной информации о размерах обратитесь к приведенным ниже таблицам шагов.

    Рисунок 7: Внутренняя резьба (A), Наружная резьба (B).На этом изображении отчетливо виден угол наклона 30°.

    Таблица шага унифицированной крупной резьбы

    Номинальный диаметр Резьбы на дюйм Большой диаметр, дюймы Большой диаметр мм Размер сверла Шаг
    #1 64 0,073 1,854 1,5000 0,397
    #2 56 0.086 2,184 1.8000 0,453
    #3 48 0,099 2,515 2.1000 0,529
    #4 40 0,112 2,845 2.3500 0,635
    #5 40 0,125 3,175 2,6500 0,635
    #6 32 0. 138 3,505 2,8500 0,794
    #8 32 0,164 4,166 3,5000 0,794
    #10 24 0,19 4,826 4.0000 1,058
    #12 24 0,216 5.486 4.6500 1,058
    = 20 0.25 6,35 5.3500 1,27
    5/16 18 0,313 7,938 6.8000 1.411
    16 0,375 9,525 8.2500 1,587
    16.07 14 0,438 11.112 9.6500 1,814
    ½ 13 0.5 12,7 11.1500 1,954
    16 сентября 12 0,563 14. 288 12.6000 2,117
    11 0,625 15.875 14.0500 2,309
    ¾ 10 0,75 19.05 17.0000 2,54
    9 0.875 22.225 20.0000 2,822
    1 8 1 25,4 22.8500 3,175
    1 ⅛ 7 1,125 28.575 25.6500 3,628
    1 ¼ 7 1,25 31,75 28.8500 3,628
    1 ⅜ 6 1.375 43,925 31.5500 4.233
    1 ½ 6 1,5 38,1 34,7000 4.233
    1 ¾ 5 1,75 44,45 40. 4000 5.08
    2 4,5 2 50,8 46.3000 5,644

    Унифицированная таблица шага мелкой резьбы

    Номинальный диаметр Резьбы на дюйм Большой диаметр, дюймы Большой диаметр мм Размер сверла Шаг
    #0 80 0.06 1,524 1,25 0,317
    #1 72 0,073 1,854 1,55 0,353
    #2 64 0,068 2,184 1,9 0,397
    #3 56 0,099 2,515 2,15 0,453
    #4 48 0.112 2,845 2,4 0,529
    #5 44 0,125 3,175 2,7 0,577
    #6 40 0,138 3,505 2,95 0,635
    #8 36 0,164 4,166 3,5 0,705
    #10 32 0. 19 4,826 4.1 0,794
    #12 28 0,216 5.486 4,7 0,907
    1/4 дюйма 28 0,25 6,35 5,5 0,907
    5/16″ 24 0,313 7,938 6,9 1,058
    3/8 дюйма 24 0.375 9,525 8,5 1,058
    7/16″ 20 0,438 11.112 9,9 1,27
    1/2″ 20 0,5 12,7 11,5 1,27
    9/16″ 18 0,563 14.288 12,9 1.411
    5/8 дюйма 18 0.625 15.875 14,5 1.411
    3/4 дюйма 16 0,75 19. 05 17,5 1,587
    7/8 дюйма 14 0,875 22.225 20,4 1,814
    1 12 1 25,4 23,25 2,117
    1 1/8 дюйма 12 1.125 28.575 26,5 2,117
    1 1/4 дюйма 12 1,25 31,75 29,5 2,117
    1 ⅜ 12 1,375 43,925 32,75 2,117
    1 ½ 12 1,5 38,1 36 2,117

    Унифицированная таблица шагов сверхтонкой резьбы

    Номинальный диаметр Резьбы на дюйм Большой диаметр, дюймы Большой диаметр мм Размер сверла Шаг
    #12 32 0. 216 5.486 4,8 0,794
    1/4 дюйма 32 0,25 6,35 5,7 0,794
    5/16″ 32 0,313 7,938 7,25 0,794
    3/8 дюйма 32 0,375 9,525 8,85 0,794
    7/16″ 28 0.438 11.112 10,35 0,907
    1/2″ 28 0,5 12,7 11,8 0,907
    9/16″ 24 0,563 14.288 13,4 1,058
    5/8 дюйма 24 0,625 15.875 15 1,058
    11/16″ 24 0.688 17.462 16,6 1,058
    3/4 дюйма 20 0,75 19. 05 18 1,27
    13/16″ 20 0,813 20.638 19,6 1,27
    7/8 дюйма 20 0,875 22.225 21.15 1,27
    15/16″ 20 0.938 23.812 22,7 1,27
    1″ 20 1 25,4 24,3 1,27
    1 1/16 дюйма 18 1,063 26,988 25,8 1.411
    1 1/8 дюйма 18 1,125 28.575 27,35 1.411
    1 1/4 дюйма 18 1.25 31,75 30,55 1.411
    1 5/16″ 18 1,313 33.338 32,1 1.411
    1 3/8 дюйма 18 1,375 34,925 33,7 1. 411
    1 7/16″ 18 1,438 36.512 35,3 1.411
    1 1/2 дюйма 18 1.5 38,1 36,9 1.411
    1 9/16″ 18 1,563 39.688 38,55 1.411
    1 5/8″ 18 1,625 41.275 40,1 1.411
    1 11/16″ 18 1,688 42.862 41,6 1.411

    Совместимость резьбы

    Хотя некоторые резьбы BSP и NPT могут достаточно хорошо затягиваться и соединяться друг с другом, различия в шаге и угле резьбы между ними могут привести к спиральной утечке.В частности, при размерах 1/16, 1/8, 1/4 и 3/8 разница в шаге приводит к смещению резьбы. Это смещение может привести к тому, что нити будут закреплены только частично. Однако в размерах 1/2 и 3/4 NPT и BSP имеют одинаковый шаг, что позволяет им хорошо входить в зацепление. Тем не менее, поскольку существуют различия в формах резьбы и углах резьбы, проблемы с этим соединением все равно будут. При использовании соответствующего резьбового герметика для низкоуровневых резьбовых соединений эти резьбы можно эффективно использовать вместе.Если вы создаете свою собственную резьбу, прочитайте нашу статью о наборе метчиков и штампов. В Таблице 6 показана совместимость резьбы и требуемый тип уплотнения, которые можно использовать в качестве ориентира для вашего применения.

    Наружная резьба рупий Резьба рупий Резьбу Резьба
    Таблица 6: Таблица совместимости резьбы
    Мой фитинг Обозначение Подходящий фитинг Обозначение Тип уплотнения Примечания
    BSPP Параллельная внутренняя резьба Г BSPP Параллельная наружная резьба Г Уплотнительное кольцо/шайба Rs или NPT здесь не подходит. Резьба Rs немного меньше резьбы G, а резьба NPT имеет другую форму.
    Коническая наружная резьба BSPT Р Лента/трубная смазка
    BSPT, параллельная внутренняя резьба Коническая наружная резьба BSPT Р Лента/трубная смазка G здесь не подходит, так как имеет разные допуски.
    Коническая внутренняя резьба BSPT Рк BSPT параллельная наружная резьба Лента/трубная смазка Установка наружной резьбы NPT здесь является неправильной установкой, так как резьба NPT имеет другую форму.
    Коническая наружная резьба BSPT Р Лента/трубная смазка
    Коническая внутренняя резьба NP NPT NP коническая наружная резьба NPT Лента/трубная смазка BSP нельзя использовать с резьбой NPT, даже если кажется, что резьба входит в зацепление достаточно хорошо.
    NP, параллельная внутренняя резьба NPS NP параллельная наружная резьба NPS Уплотнительное кольцо/шайба NPT здесь является неправильной установкой, так как герметизация невозможна.

    Дополнительная информация

    Щелкните одну из ссылок ниже для получения дополнительной информации:


    Ежемесячный информационный бюллетень Tameson

    • Для кого: Тебе! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
    • Почему Ежемесячный информационный бюллетень Tameson: Раз в месяц он содержит прямую информацию, полную актуальной информации об отрасли управления жидкостями.
    • Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!
    Подписаться на рассылку

    Основное руководство по типам резьбы

    . item-0 { ширина: 75% !важно; }.items-block-5947d0bd-51a4-40bf-a634-ae7d68ba9fe1 > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 1450 пикселей) {.items-block-5947d0bd-51a4-40bf-a634-ae7d68ba9fe1 > .item-0 { ширина: 75% !важно; }.items-block-5947d0bd-51a4-40bf-a634-ae7d68ba9fe1 > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 960 пикселей) {.items-block-5947d0bd-51a4-40bf-a634-ae7d68ba9fe1 > .item-0 { ширина: 100% !важно; }.items-block-5947d0bd-51a4-40bf-a634-ae7d68ba9fe1 > .item-1 { ширина: 100% !важно; }} @media (максимальная ширина: 660 пикселей) {.блок-элементов-5947d0bd-51a4-40bf-a634-ae7d68ba9fe1 > .item-0 { ширина: 100%! важно; }.items-block-5947d0bd-51a4-40bf-a634-ae7d68ba9fe1 > .item-1 { ширина: 100% !важно; }} ]]>

    Пол

    Каждая совпавшая пара потоков, внешняя и внутренняя, может быть описана как мужская и женская. Например, винт имеет наружную резьбу, а соответствующее отверстие имеет внутреннюю резьбу.

    .item-0 { ширина: 75% !важно; }. items-block-c54be4fd-3edc-4a2e-b760-71a471acbb66 > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 1450 пикселей) {.блок-элементов-c54be4fd-3edc-4a2e-b760-71a471acbb66 > .item-0 { ширина: 75% !важно; }.items-block-c54be4fd-3edc-4a2e-b760-71a471acbb66 > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 960 пикселей) {.items-block-c54be4fd-3edc-4a2e-b760-71a471acbb66 > .item-0 { ширина: 100% !важно; }.items-block-c54be4fd-3edc-4a2e-b760-71a471acbb66 > .item-1 { ширина: 100% !важно; }} @media (максимальная ширина: 660 пикселей) {.items-block-c54be4fd-3edc-4a2e-b760-71a471acbb66 > .item-0 { ширина: 100% !важно; }.items-block-c54be4fd-3edc-4a2e-b760-71a471acbb66 > .item-1 { ширина: 100%!важно; }} ]]>

    Ручность

    Спираль нити закручивается в одном из двух возможных направлений. Большинство резьб ориентировано таким образом, что элемент с резьбой, если смотреть с точки зрения на оси, проходящей через центр спирали, удаляется от наблюдателя, когда он поворачивается по часовой стрелке, и движется к наблюдателю, когда он поворачивается против часовой стрелки. по часовой стрелке.

    По соглашению, правосторонность – это левосторонность резьбы по умолчанию. Поэтому большинство резьбовых деталей и крепежных изделий имеют правую резьбу.

    .item-0 { ширина: 75% !важно; }.items-block-0550244b-36b9-4e3f-943e-5a72b52d707b > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 1450 пикселей) {.items-block-0550244b-36b9-4e3f-943e-5a72b52d707b > .item-0 { ширина: 75% !важно; }.items-block-0550244b-36b9-4e3f-943e-5a72b52d707b > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 960 пикселей) {.items-block-0550244b-36b9-4e3f-943e-5a72b52d707b > .item-0 { ширина: 100% !важно; }.items-block-0550244b-36b9-4e3f-943e-5a72b52d707b > .item-1 { ширина: 100% !важно; }} @media (максимальная ширина: 660 пикселей) {.блок-элементов-0550244b-36b9-4e3f-943e-5a72b52d707b > .item-0 { ширина: 100%! важно; }.items-block-0550244b-36b9-4e3f-943e-5a72b52d707b > .item-1 { ширина: 100% !важно; }} ]]>

    Конструкция

    Тип резьбы можно определить по следующим характеристикам: параллельная и коническая конструкция (см. изображения справа).

    .item-0 { ширина: 75% !важно; }.items-block-54e261eb-e7ff-43c9-aab4-00680b6315fb > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 1450 пикселей) {.items-block-54e261eb-e7ff-43c9-aab4-00680b6315fb > .item-0 { ширина: 75% !важно; }.items-block-54e261eb-e7ff-43c9-aab4-00680b6315fb > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 960 пикселей) {.items-block-54e261eb-e7ff-43c9-aab4-00680b6315fb > .item-0 { ширина: 100% !важно; }.items-block-54e261eb-e7ff-43c9-aab4-00680b6315fb > .item-1 { ширина: 100% !важно; }} @media (максимальная ширина: 660 пикселей) {.items-block-54e261eb-e7ff-43c9-aab4-00680b6315fb > .item-0 { ширина: 100% !важно; }.items-block-54e261eb-e7ff-43c9-aab4-00680b6315fb > .item-1 { ширина: 100% !важно; }} ]]>

    Шаг/TPI

    Шаг — это расстояние от вершины одной резьбы до следующей в миллиметрах (мм).
    TPI (количество витков на дюйм) используется для дюймовой резьбы.

    .item-0 { ширина: 75% !важно; }.items-block-107e2d8f-a339-457e-ae3d-5222747d8f81 > . item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 1450 пикселей) {.items-block-107e2d8f-a339-457e-ae3d-5222747d8f81 > .item-0 { ширина: 75% !важно; }.items-block-107e2d8f-a339-457e-ae3d-5222747d8f81 > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 960 пикселей) {.items-block-107e2d8f-a339-457e-ae3d-5222747d8f81 > .item-0 { ширина: 100% !важно; }.блок-элементов-107e2d8f-a339-457e-ae3d-5222747d8f81 > .item-1 {ширина: 100% !важно; }} @media (максимальная ширина: 660 пикселей) {.items-block-107e2d8f-a339-457e-ae3d-5222747d8f81 > .item-0 { ширина: 100% !важно; }.items-block-107e2d8f-a339-457e-ae3d-5222747d8f81 > .item-1 { ширина: 100% !важно; }} ]]>

    Диаметр


    Главный диаметр определяется кончиками резьбы.
    Внутренний диаметр определяется по канавке резьбы.
    Делительный диаметр — это расстояние между вершинами двух противоположных сторон или длина центральной линии профиля.

    .item-0 { ширина: 75% !важно; }.items-block-5ff41cbb-ebd4-4c69-8ca5-ecd84c8943fd > . item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 1450 пикселей) {.items-block-5ff41cbb-ebd4-4c69-8ca5-ecd84c8943fd > .item-0 { ширина: 75% !важно; }.items-block-5ff41cbb-ebd4-4c69-8ca5-ecd84c8943fd > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 960 пикселей) {.items-block-5ff41cbb-ebd4-4c69-8ca5-ecd84c8943fd > .item-0 { ширина: 100% !важно; }.items-block-5ff41cbb-ebd4-4c69-8ca5-ecd84c8943fd > .item-1 { ширина: 100% !важно; }} @media (максимальная ширина: 660 пикселей) {.блоки-5ff41cbb-ebd4-4c69-8ca5-ecd84c8943fd > .item-0 { ширина: 100% !важно; }.items-block-5ff41cbb-ebd4-4c69-8ca5-ecd84c8943fd > .item-1 { ширина: 100% !важно; }} ]]>

    Угол

    Угол между боковыми сторонами резьбы и линией, перпендикулярной оси винта. Конические резьбы имеют угол конусности. Это угол между конусом и центральной осью трубы.

    .item-0 { ширина: 75% !важно; }.items-block-ffc30e04-8a23-4f45-a67c-60717048ad40 > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 1450 пикселей) {. items-block-ffc30e04-8a23-4f45-a67c-60717048ad40 > .item-0 { ширина: 75% !важно; }.items-block-ffc30e04-8a23-4f45-a67c-60717048ad40 > .item-1 { ширина: 25% !важно; }} @media (максимальная ширина: 960 пикселей) {.items-block-ffc30e04-8a23-4f45-a67c-60717048ad40 > .item-0 { ширина: 100% !важно; }.items-block-ffc30e04-8a23-4f45-a67c-60717048ad40 > .item-1 { ширина: 100% !важно; }} @media (максимальная ширина: 660 пикселей) {.items-block-ffc30e04-8a23-4f45-a67c-60717048ad40 > .item-0 { ширина: 100% !важно; }.items-block-ffc30e04-8a23-4f45-a67c-60717048ad40 > .item-1 { ширина: 100% !важно; }} ]]>

    Вершина / корень

    Самая внешняя часть потока называется «вершина», самая внутренняя часть потока называется «корень».

    Размеры типов резьбы

    M – Резьба Iso (метрическая)

    Посмотреть таблицу

    M Крупная резьба ISO 724 (DIN 13-1)
    M Мелкая резьба ISO 724 (DIN 13-2 до 11)

    NPT — трубная резьба

    Посмотреть таблицу

    NPT ANSI B1.

    См. таблицу (DIN 2999 заменил на EN10226)

    UNC / UNF – Unified National Thread

    Просмотр таблицы

    UNC ANSI B1.1
    unsni B1.1

    Чертежи других потоков

    Коэффициент преобразования

    Коническая трубная резьба и фитинги: выполнение соединения

    NPT, национальный трубный конус (американский) и BSPT (британский стандартный трубный конус) являются стандартами конической трубной резьбы.Наружная и внутренняя конические трубные резьбы заклинивают друг друга, но для полностью герметичного соединения требуется герметик. Герметики заполняют любые пустоты между витками резьбы, которые могут перемещаться по спирали резьбы.


    Трубка и труба — не одно и то же
    Трубка и труба — это полые конструкции, предназначенные для обеспечения пути для потока жидкостей или газов. Основное различие между трубой и трубой заключается в том, что стенки трубы толще и жестче. Трубка никогда не имеет резьбы , потому что ее стенки слишком тонкие.Стенки трубы достаточно прочны, чтобы выдерживать нарезанную или формованную резьбу. Резьбовая труба может обеспечить газо- или жидкостно-непроницаемые соединения, обладающие механической прочностью.


    Трубная резьба
    Существует множество национальных и международных стандартов на трубную резьбу. Они различаются в зависимости от предполагаемого использования, например, резьбы для садовых шлангов и резьбы для пожарных шлангов. За «стандартными» размерами труб и формами резьбы также стоят исторические разработки. Примерами этого являются различия между американскими и британскими нитями.Единицы измерения тоже играют роль.

    Как установить фитинги с пластиковой резьбой


    Две основные категории трубной резьбы

    • Цилиндрическая или прямая трубная резьба

    • Коническая трубная резьба



    Взгляните на подборку металлических резьбовых фитингов ISM , и пластиковых резьбовых фитингов . В них приведены примеры наиболее распространенных типов трубной резьбы.


    Коническая трубная резьба
    Трубопроводы и фитинги в основном используются для транспортировки жидкостей и газов.Из-за этого они должны иметь резьбовые соединения, герметичные для газа или жидкости. Коническая резьба способствует лучшему уплотнению. Наружная и внутренняя нити сжимаются и заклинивают друг друга. В результате эти соединения становятся более прочными и устойчивыми к утечкам.

    Два наиболее распространенных стандарта на коническую трубную резьбу

    • Коническая трубная резьба американского национального стандарта NPT
    • BSPT Коническая трубная резьба Британского стандарта

    Трубная резьба

    NPT является наиболее распространенной конической трубной резьбой, используемой в США и Канаде, и несовместима с трубной резьбой BSPT.


    Почему трубные резьбы NPT и BSPT несовместимы

    Угол резьбы или внутренний угол

    • Резьба NPT имеет угол 60 градусов
    • Резьба
    • BSPT имеет угол 55 градусов


    Форма резьбы

    • Резьба NPT имеет уплощенные пики и впадины
    • Резьба
    • BSPT имеет закругленные вершины и впадины


    Шаг резьбы (TPI, количество витков на дюйм)

    • Каждый размер трубной резьбы NPT и BSPT имеет определенное количество витков на дюйм


    Некоторые распространенные сокращения для американских типов конической трубной резьбы

    • NPT                            National Pipe Thread Taper
    • FPT, FNPT, NPT(F)*     Внутренняя или внутренняя коническая трубная резьба
    • MPT, MNPT, NPT(M)    Наружная или наружная коническая трубная резьба

    *Это не NPTF. NPTF расшифровывается как National Pipe Taper Fuel. Его также называют конической трубной резьбой американского национального стандарта Dryseal. Конструкция НПТФ обеспечивает герметичность соединений без использования герметиков.

    Имеются параллельные и конические трубные резьбы для всех стандартов труб. NPS, National Pipe Straight, является американским стандартом для цилиндрической или прямой трубной резьбы. Для герметизации резьбовых соединений NPS требуются прокладки или уплотнительные кольца.

    Модульные обратные клапаны

    Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Смешивайте и подбирайте дюймовые и метрические соединения. Посмотреть видео.


    Герметик и коническая трубная резьба
    Коническая трубная резьба нуждается в герметике для соединения без утечек. Он заполняет любые пустоты между двумя нитями, которые могут вызвать спиральную утечку. Они также выполняют функцию смазки между наружной и внутренней резьбой. Сборка деталей и труб из разнородных материалов требует особой осторожности. Это связано с тем, что герметики облегчают чрезмерное затягивание фитингов.Чрезмерная затяжка фитингов может привести к повреждению и утечкам.


    Загрузить руководство по установке фитингов с пластиковой конической резьбой ISM >>


    Заключение
    Понимание конической трубной резьбы облегчает выбор наилучшего компонента, особенно фитингов для конических труб. Детали с подходящей резьбой всегда работают лучше, потому что подходящая резьба механически прочнее и создает более газонепроницаемые и непроницаемые для жидкостей уплотнения.

    Какие проблемы возникали у вас при переходе от одного стандарта конической трубной резьбы к другому при поиске компонентов для вашего приложения? Помогите нам, рассказывая другим о том, что вы узнали.

    Есть вопросы о конической или прямой трубной резьбе, используемой в компонентах управления потоком? Если да, пришлите мне письмо по адресу steven. [email protected] Вы также можете задавать вопросы, используя раздел комментариев ниже.



    Дополнительные показания

    Об авторе

    Стивен С. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике миниатюрных пневматических, вакуумных и Компоненты жидкостных цепей OEM-производителям и дистрибьюторам по всему миру.Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

    Как измерить трубопроводную арматуру

    Определение размеров труб, необходимых для вашего проекта, может оказаться сложной задачей, особенно если вы ранее не изучали и не изучали, как измерять размер трубной резьбы или трубных фитингов. Понятно, что размер трубы относится к ее внешнему диаметру. Однако, как и в случае с пиломатериалами, мы должны рассматривать «номинальные» и «фактические» размеры.

    Трубные фитинги должны иметь внутренний диаметр, достаточно большой, чтобы соответствовать внешнему диаметру трубы. Обычно полудюймовый фитинг имеет внешний диаметр около 1,25 дюйма.

    Вот краткий обзор того, что вы должны знать о номинальном и фактическом диаметре при измерении труб и фитингов.

    Преобразование

    Лучший способ определить номинальный размер трубы, который вам нужен, — это измерить наружный диаметр и преобразовать его в номинальный.

    Существует несколько способов измерения наружного диаметра трубы. Если вы можете просто измерить отпиленный конец, то это достаточно просто. Но если труба все еще на месте, вам нужно проявить немного творчества.

    Оберните шнур вокруг трубы (если это наружная резьба) и отметьте место соприкосновения шнура. Определите длину между концом струны и точкой касания, которая дает вам ее окружность. Чтобы получить диаметр, разделите длину окружности на число пи (3,14159).Возможно, вам потребуется преобразовать десятичную дробь в дробную.

    Если это внутренняя резьба, вы вместо этого измерите внутренний диаметр трубы или фитинга с помощью рулетки или линейки и используете это измерение для определения номинального диаметра. Вы можете найти в Интернете таблицы, которые помогут вам легко перевести десятичные дроби в номинальные диаметры и наоборот, а также количество витков на дюйм (если эта информация важна для вашего проекта).

    Другие соображения

    Имейте в виду, что трубы и трубки измеряются по-разному.Методы, которые вы используете для измерения фитингов, нельзя использовать для труб, поскольку они измеряются (и также называются) на основе фактического диаметра трубы.

    Мы упоминаем об этом, потому что PEX (трубки из сшитого полиэтилена) быстро становятся все более распространенными в самых разных условиях, а их размеры и названия отличаются от стандартных труб. Имейте это в виду, если вам нужно заменить трубку PEX.

    Обратите внимание, что вам также потребуется выбрать тип резьбы в дополнение к выбору правильного номинального диаметра для вашего трубопровода.Национальная трубная резьба (NPT), пожалуй, самая распространенная и имеет коническую резьбу для соединения и герметизации труб. Но есть и другие трубные резьбы, которые могут иметь разные преимущества для разных типов соединений и работ. Убедитесь, что вы выбираете правильный тип для приложения, которое вы имеете в виду.

    Хотите узнать больше о том, как измерить трубную арматуру и размер трубной резьбы, чтобы убедиться, что вы выбираете правильную трубную арматуру для предстоящей работы? Мы рекомендуем вам связаться с командой Royal Brass Incorporated, где мы специализируемся на шлангах, фитингах и многом другом.Мы с нетерпением ждем возможности помочь вам в ближайшее время.

    Категория: Трубная арматура

    Руководства по размерам резьбы

    NPT — выбор правильного размера резьбы

    National Pipe Thread — это стандартная резьба, используемая для сантехнических фитингов в Северной Америке (но не в большей части остального мира).


    – Загрузите наш шаблон размера резьбы NPT здесь –


    Номинальный размер относится не к наружной стороне трубы и даже не к внешней стороне резьбы, а к ее внутреннему отверстию – внутренней части трубы, по которой протекает жидкость.Это имеет смысл при измерении размеров труб по скорости потока, но вносит путаницу при измерении запасных частей.

    Ниже приведены общие размеры резьбы NPT, используемые в чугунных радиаторах, и соответствующие им фактические наружные диаметры. Фактический внешний диаметр — это то, что вы можете измерить, глядя на шток клапана, втулку или отверстие в радиаторе.

    Номинальный размер трубы (NPT) Резьбы на дюйм Фактическое снаружи диаметр, внешний диаметр
    дюйм мм
    1 8 27 0.405 10,3
    1 4 18 0,540 13,7
    3 8 18 0,675 17,1
    1 2 14 0,840 21,3
    3 4 14 1. 050 26,7
    1″ ​11- 1 2 1.315 33,4
    ​1- 1 4 ​11- 1 2 1,660 42,2
    ​1- 1 2 ​11- 1 2 1.900 48,3
    2 дюйма ​11- 1 2 2,375 60,3
    ​2- 1 2 8 2.875 73,0

    Правильно с первого раза

    Мы создали удобный PDF-файл, который вы можете распечатать дома и использовать в качестве шаблона при измерении резьбы. Загрузите наш шаблон размера резьбы NPT, распечатайте его на бумаге US Letter в масштабе 100% и следуйте инструкциям. Он включает в себя как круги, размеры которых подходят для различных резьб NPT, так и удобную отрезную рулетку, которая оборачивается вокруг трубы, если концы недоступны.


    – Загрузите наш шаблон размера резьбы NPT здесь –


    Разница между NPT и BSP

    NPT — Национальная трубная резьба — является стандартом США.Большая часть остального мира использует BSP — British Standard Pipe.

    NPT имеет сглаженные пики и впадины, где BSP закруглен. NPT имеет угол резьбы 60º, тогда как BSP равен 55º.

    В некоторых размерах NPT и BSP имеют одинаковое количество витков на дюйм — ½ дюйма и 3/4 дюйма, — но для всех других размеров они совершенно разные. В таблице ниже перечислены TPI для NPT и BSP для размеров, обычно используемых с бытовыми радиаторами.

    Номинальный размер трубы NPT БСП
    Резьба на дюйм Резьба на дюйм
    1 8 27 28
    1 4 18 19
    3 8 18 19
    1 2 14 14
    3 4 14 14
    1″ ​11- 1 2 11
    ​1- 1 4 ​11- 1 2 11
    ​1- 1 2 ​11- 1 2 11
    2 дюйма ​11- 1 2 11
    ​2- 1 2 8 11

    Резьба, которую мы используем в наших радиаторах

    Вкратце: продукты для продажи в Северной Америке поставляются с резьбой NPT; продукты для продажи в Европе поставляются с резьбой BSP.
