Для нормальной работы кондиционера его прежде всего необходимо правильно установить, а затем – подключить. Эта статья расскажет об, наверное, одном из самых главных компонентов системы кондиционера – медной трубе. Ее используют для обеспечения циркулирования фреона, находящегося в различных фазах, по фиксированному и замкнутому контуру. Для этого крайне важно, чтобы все трубопроводы были надежно, т.е. герметично, соединены, из них должен быть откачан воздух и только после этого запущен фреон. Как правило, медная труба в комплектацию кондиционеров не входит (хотя иногда ее прилагают к тем или иным моделям). Выбирать медную трубу нужно очень ответственно, поскольку фреонопровод плохого качества способен негативно повлиять на работу всей системы или же вовсе спровоцировать поломку кондиционера.
В отдельных случаях последствия от использования некачественной трубы могут не ограничиться только ремонтом техники: часто жильцам приходится делать ремонт в тех помещениях, где были проложены подобные трубы в стене.

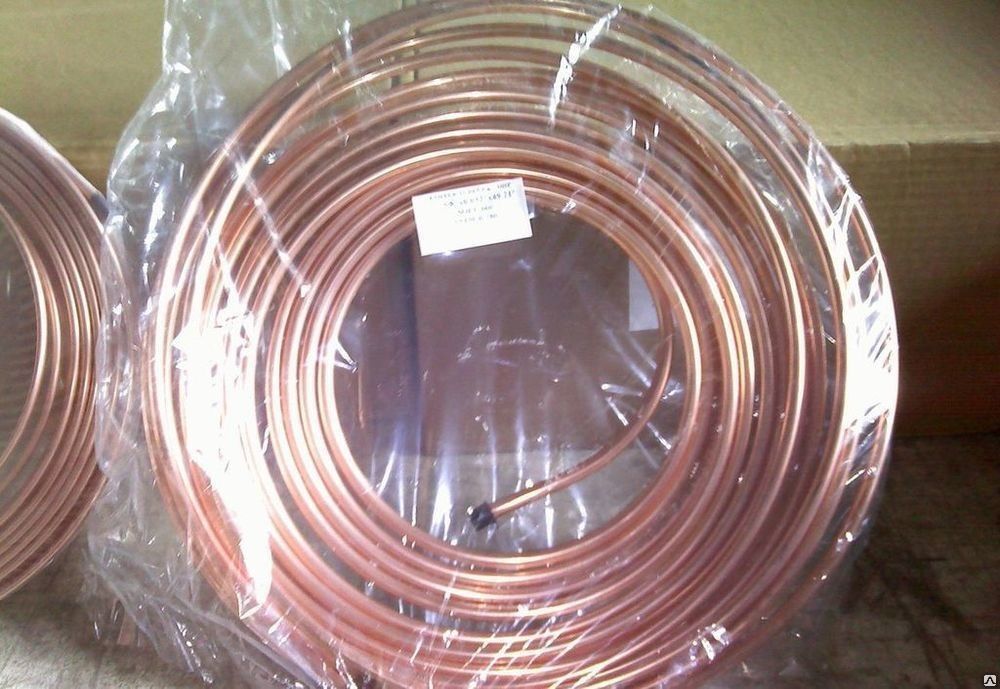

Обычно в кондиционерах используют отожженные трубы из меди. Отжиг наделяет трубы уникальными качествами: их стенки становятся достаточно толстыми, способными вынести почти любое давление.
Помимо этого, отожженные трубы отличаются устойчивостью к частым и резким температурным перепадам, а также к перепадам давления; им не страшны прямые солнечные лучи и высокая влажность. Монтировать такие трубы гораздо проще, чем обычные, поскольку им легче придавать различные формы.Отожженная труба из меди получается следующим образом сначала ее нагревают до 600-700 градусов по Цельсию, затем – постепенно охлаждают. Пройдя такую процедуру обработки, труба приобретает оптимальные для монтажа качества. При этом такая труба несколько теряет в прочности, но при этом у нее улучшается пластичность, что увеличивает удлинение в случае разрыва до 50-60%.

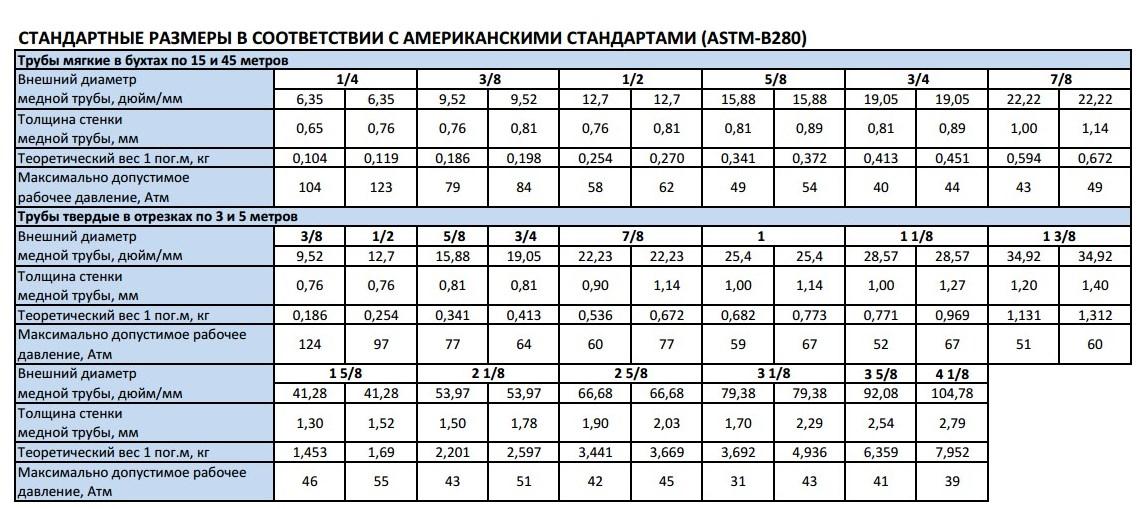

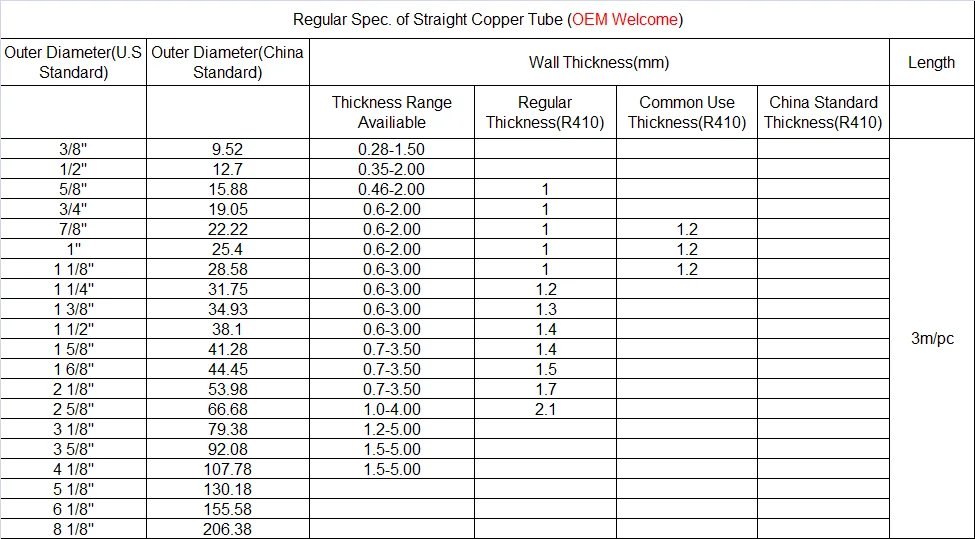

То, насколько надежно будет работать кондиционер, напрямую зависит от того, правильно ли подобрана для него медная труба. Выбирая диаметр трубы, нужно учитывать параметры и мощность самого кондиционера. Диаметр медных труб бывает различным и колеблется от 3,2 до 104,78 мм. Обычно для кондиционеров берут трубы небольшого диаметра: 6,35 мм, 9,52 и 12,7 мм.
Необходимо учитывать и толщину стенки трубы. Минимальная толщина стандартной стенки у трубы из меди составляет 0,76 мм. При увеличении диаметра трубы соответственно вырастает и толщина.
|
На складе: да 👉 У нас представлены минимально допустимые розничные цены диктуемые официальным поставщиком, если Вы нашли дешевле, то это скорее всего контрафакт (завезен нелегально), такие товары не примет сервисный центр при гарантийном случае, так как серийного номера продукта не будет в базе данных 👈 Во время установки кондиционеров обычно используются особые трубки, которыми соединяют блок сплит системы, который установлен снаружи, с внутренним. К примеру, от диаметра зависят такие факторы как: возможная потеря давления в магистралях кондиционера. Дело в том, что правильно выбранный размер позволяет обеспечить оптимальную скорость обращения масла в системе, при этом конечный размер зависит от конкретной модели кондиционера. Выбор неправильного диаметра трубок кондиционера может привести к серьёзным поломкам или к нарушениям в функционировании всей системы.
Нужные размеры трубок для кондиционеров можно найти в инструкциях по монтажу системы охлаждения. Несомненно, есть и такие монтажники, которые поступают недобросовестно, принимают решение поступить по-своему, вследствие чего допускают отклонение от предписанных норм. Несоблюдение нужных диаметров трубок при установке кондиционеров может привести к снижению его эффективности, зато значительно повысит его энергопотребление.

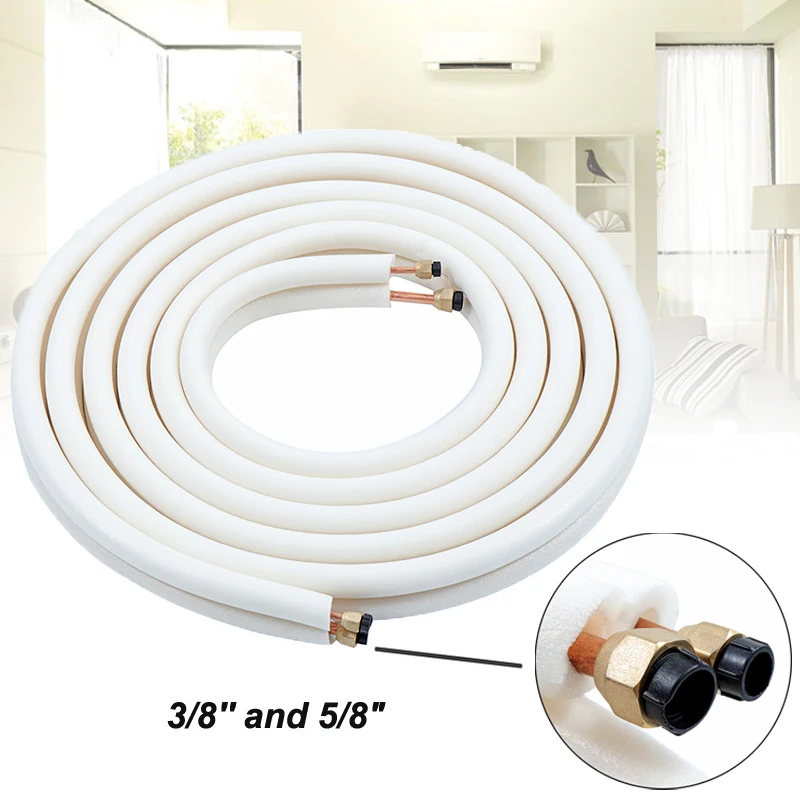

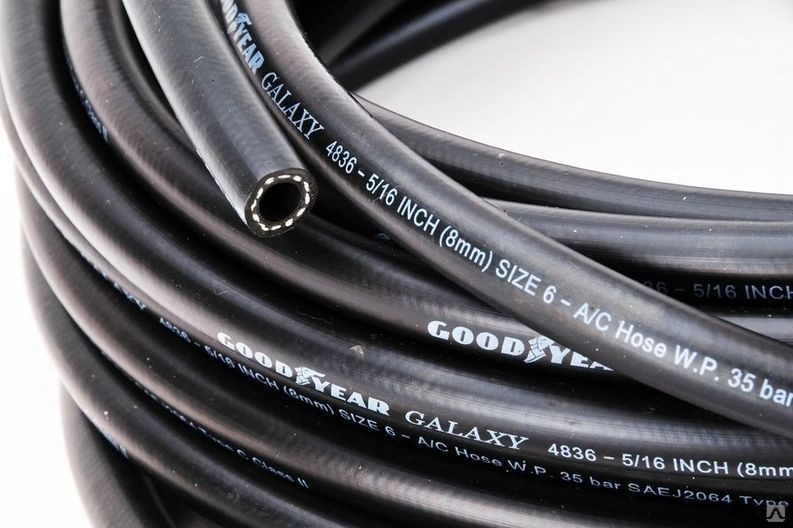

Величина диаметра трубок систем охлаждение может принимать значение от 7/8 до 1/2 дюйма. По более толстым трубкам хладагент в газообразном состоянии транспортируется от внешнего блока сплит-системы к внутреннему. Более тонкие трубки переносят уже жидкий хладагент. Если во время организации системы охлаждения используются сплит-системы моделей 07—09, то для них лучше всего применить трубки, которые имеют диаметр 1/4 и 3/8 дюймов. В комплекте с моделями 15—18 следует применять трубки, диаметров 1/4 и 1/2 дюйма. Если планируется использовать более мощные модели сплит-систем, то применяются трубки, имеющие диаметры 3/8 и 5/8 дюйма. Нельзя сказать с полной уверенностью, что к конкретной модели кондиционера подойдёт трубка определённого диаметра. Такое утверждение не является совершенно правильным. На видео ниже показана пайка медных труб при монтаже кондициоенра
|
|
Вы можете задать нам вопрос(ы) с помощью следующей формы.
Имя: Пожалуйста, сформулируйте Ваши вопросы относительно Диаметр трубок кондиционера: |
По трубкам проходит фреон, который является хладагентом в сплит-системе. Разумеется, диаметр трубки сплит-системы сильно влияет на её работу.
Перед началом работ лучше всего ознакомиться с инструкцией к системе охлаждения. И не стоит спускать глаз с монтажников, дабы те не поступили недобросовестно. Как говорится, доверяй, но проверяй.
Перед монтажом системы следует внимательно прочитать инструкции.Таблица размеров медных труб ОВКВ
Связанные ресурсы: поток жидкости
Таблица размеров медных труб ОВКВ
Гидравлическое, пневматическое проектирование и проектирование
Размер гидроэнергетики

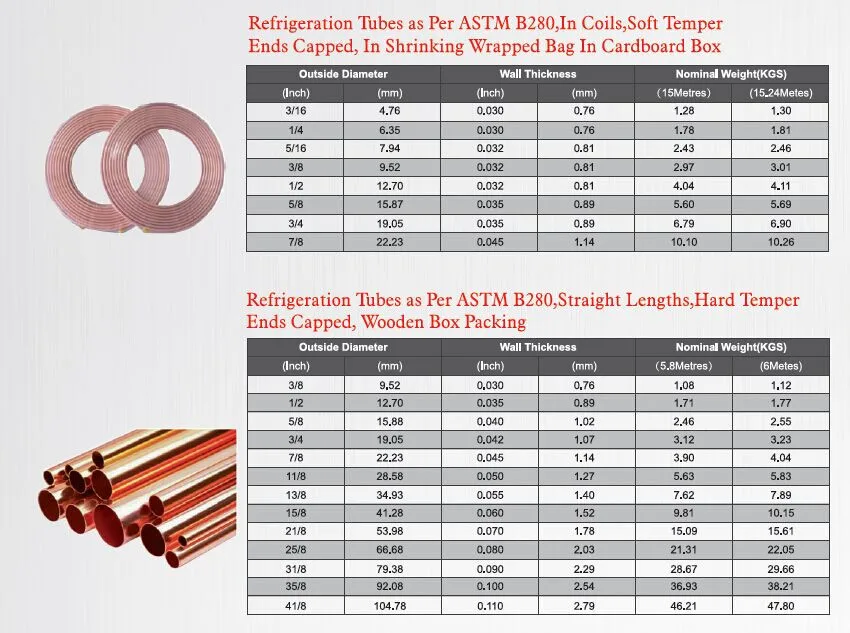

Медные характеристики размеров и характеристик медных труб HVAC Трубка: ACR (эксплуатация систем кондиционирования и охлаждения на местах) (A = отожженный сплав, D = вытянутый сплав)
| Номинальный или стандартный | Номинальные размеры, дюймы | Расчетные значения (на основе номинальных размеров) | ||||
|---|---|---|---|---|---|---|
Внешний диаметр | Внутренний диаметр | Толщина стенки | Масса только трубы, | Содержимое тубы, | ||
1/8 | А | .125 | .065 | .030 | .0347 | .00002 |
3/16 | А | .187 | .128 | .030 | .0575 | .00009 |
1/4 | А | .250 | .190 | .030 | .0804 | .00020 |
5/16 | А | .312 | .248 | .032 | .109 | .00034 |
3/8 | А | . | .311 | .032 | .134 | .00053 |
Д | .375 | .315 | .030 | .126 | .00054 | |
1/2 | А | .500 | .436 | .032 | .182 | .00103 |
Д | .500 | .430 | .035 | .198 | .00101 | |
5/8 | А | .625 | .555 | .035 | . | |
Д | .625 | .545 | .040 | .285 | .00162 | |
3/4 | А | .750 | .680 | .035 | .305 | .00252 |
А | .750 | .666 | .042 | .362 | .00242 | |
Д | .750 | .666 | .042 | .362 | .00242 | |
7/8 | А | . | .785 | .045 | .455 | .00336 |
Д | .875 | .785 | .045 | .455 | .00336 | |
1 1/8 | А | 1,125 | 1,025 | .050 | .655 | .00573 |
Д | 1,125 | 1,025 | .050 | .655 | .00573 | |
1 3/8 | А | 1,375 | 1,265 | .055 | . | .00875 |
Д | 1,375 | 1,265 | .055 | .884 | .00875 | |
1 5/8 | А | 1,625 | 1,505 | .060 | 1,14 | .0124 |
Д | 1,625 | 1,505 | .060 | 1,14 | .0124 | |
2 1/8 | Д | 2,125 | 1,985 | .070 | 1,75 | .0215 |
2 5/8 | Д | 2,625 | 2,465 | . | 2,48 | .0331 |
3 1/8 | Д | 3,125 | 2,945 | .090 | 3,33 | .0473 |
3 5/8 | Д | 3,625 | 3,425 | .100 | 4,29 | .0640 |
4 1/8 | Д | 4.125 | 3,905 | .110 | 5,38 | .0833 |
фут / погонный фут
375
251
875
884
080
Номинальный или стандартный | Расчетные значения (на основе номинальных размеров) | ||
|---|---|---|---|
Внешняя поверхность, | Внутренняя поверхность, | ||
1/8 | А | .0327 | .0170 |
3/16 | А | .0492 | .0335 |
1/4 | А | .0655 | .0497 |
5/16 | А | .0817 | .0649 |
3/8 | А | .0982 | .0814 |
Д | .0982 | .0821 | |
1/2 | А | . | .114 |
Д | .131 | .113 | |
5/8 | А | .164 | .145 |
Д | .164 | .143 | |
3/4 | А | .196 | .178 |
А | .196 | .174 | |
Д | .196 | .174 | |
7/8 | А | .229 | .206 |
Д | .229 | . | |
1 1/8 | А | .294 | .268 |
Д | .294 | .268 | |
1 3/8 | А | .360 | .331 |
Д | .360 | .331 | |
1 5/8 | А | .425 | .394 |
Д | .425 | .394 | |
2 1/8 | Д | .556 | .520 |
2 5/8 | Д | . | .645 |
3 1/8 | Д | .818 | .771 |
3 5/8 | Д | .949 | .897 |
4 1/8 | Д | 1,08 | 1,02 |
фут на погонный фут
131
206
687Родственные
- Химическая отделка Черный оксид для меди, Mil-F-495 Таблица размеров медных проводов
- AWG и таблица данных при 100 градусах F
- Соединения медных труб под пайкой или пайкой под рабочим давлением на основе стандарта ASME B31.9
- Спецификация финишной обработки под медным покрытием Mil-C-14550
- Таблица сплавов с номером UNS для меди
- Уравнение коэффициента трения и табличная диаграмма Таблица размеров медных труб
- ASTM B-88
- Таблица размеров медных труб HVAC
- Медная трубка рабочего давления
кондиционер — уменьшение 6-дюймового выхлопа переменного тока до 4-дюймового
спросил
Изменено 9 месяцев назад
Просмотрено 6к раз

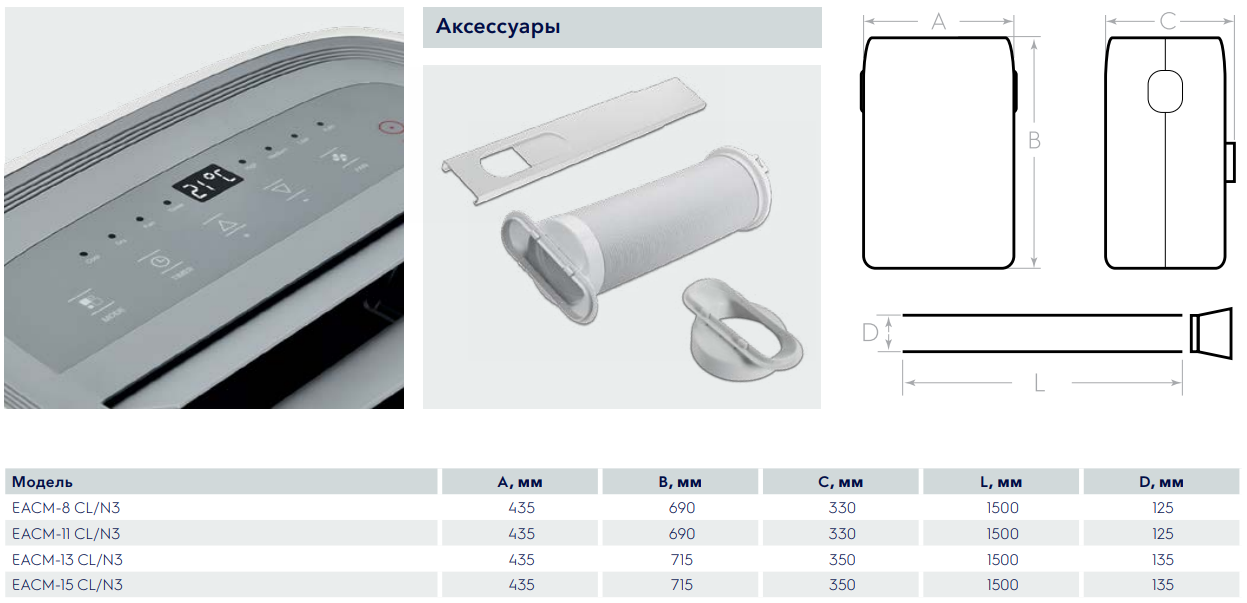

Я купил портативный кондиционер для своего гаража.
Он поставляется с 6-дюймовым шлангом.
Я хочу просверлить отверстие в стене кондерблока. Но 6-дюймовая дыра кажется слишком массивной. Я не хочу разрушать свой дом. Я бы предпочел сделать 4-дюймовое отверстие только для того, чтобы 12 дюймов проходили сквозь стену.
Переменный ток будет примерно в 10 дюймах от стены с 6-дюймовой трубой, затем перейдите к редуктору, чтобы сделать 4-дюймовую трубу еще на 12 дюймов через стену и из дома.
Будут ли у меня проблемы здесь.
В оригинальном плакате здесь говорилось о переходе с 6 на 3. Переход с 6 на 4 означает уменьшение площади поперечного сечения шланга на 33%. Но он будет проходить через гладкую металлическую трубу, а не через удлиняемый пластиковый шланг с ребрами, и я уверен, что он нарушит плавный поток воздуха.
- кондиционер
7
Гурджи, у меня тоже так было. Я рассчитал это после того, как сделал заявление. В основных размерах воздуховода от 4 до 6 двойные, а от 6 до 8 двойные, но квадрат pi r является правильным.
Но я занимаюсь HVAC только неполный рабочий день.
Разрезание площади пополам может ускорить воздух в точке дросселирования, но вентиляторы работают за счет перемещения воздуха — как только сопротивление увеличивается, лопасти начинают «проскальзывать». Я не помню технического термина, но это похоже на кавитацию на опоре лодки; вы можете использовать любую мощность, но лодка будет двигаться медленнее, пока лопасти не закусят и не толкнут воду, воздух не сделает то же самое. Вы можете поставить тахометр на вентилятор и посмотреть, как он ускорится, но он будет перемещать меньше воздуха. Вот почему размер воздуховода/расход имеет решающее значение для настройки системы.
Снижение на 10 % может не иметь большого значения, но на 1/2 вы можете обнаружить, что ваша система больше не будет охлаждать гараж, и это может сократить срок службы вашего компрессора, возможно, отключив его из-за перегрева (это может повредить хладагент в некоторых агрегатах). Вы можете подняться и выйти? Я бы не советовал так сильно сокращать поток.
