Ремонт холодильника Электролюкс Electrolux ER 9004 B
Ремонт холодильника Электролюкс Electrolux ER 9004 B.
Сломался холодильник?! Звоните!
Вызов мастера: 8 (495) 220-73-74
Холодильник Электролюкс Electrolux ER 9004 B – двухкамерный холодильник с двумя компрессорами. Морозильная камера расположена в нижней части шкафа. Обе камеры имеют свой холодильный агрегат и температура в них регулируется независимыми друг от друга терморегуляторами. На панели управления присутствуют светодиоды с сигнализацией температуры в морозильной камере, которые управляются электронным блоком управления. Также есть кнопка включения режима “Суперхолод”, для возможности понижения температуры внутри морозильной камеры до -24°С и ниже. О включении данного режима сигнализирует оранжевый светодиод. При недостаточной температуре внутри морозильной камеры загорается красный светодиод. Слева от терморегуляторов находятся зелёные светодиоды, сигнализирующие о включении камеры в работу. В этой модели холодильника предусмотрена возможность отключения одной из камер, в случае отсутствия необходимости в ней, а также в случае её неисправности.
Температура в холодильной камере понижается за счёт внешнего «плачущего» испарителя, расположенного на задней стенке внутри холодильной камеры. Морозильная камера – классическая, без системы Ноу Фрост, требующая размораживания по мере увеличения снежного покрова внутри неё. Обычно в таких моделях это требуется в среднем один раз в год.
Заявка на холодильник Электролюкс Electrolux ER 9004 B выпуска конца 90-х годов поступила с жалобой на полное отсутствие холода в холодильной камере.
Для проведения диагностики была демонтирована дверь холодильной камеры и снята верхняя крышка. При диагностике была установлена неисправность терморегулятора холодильной камеры. Он не замыкал цепь включения компрессора.
Замена терморегулятора холодильника Электролюкс.
Производя ремонт холодильника Электролюкс Electrolux ER 9004 B был заменён неисправный термостат производителя RANCO на новый термостат производителя ATEA. После монтажа заменённых деталей и всех снятых элементов, холодильник был подключен к электрической сети. Регуляторы обеих камер были установлены на положение немного меньшее чем середина. Из-за длительного отключения питания и небольшого количества продуктов внутри, температура в морозильной камере немного повысилась, о чём сигнализирует красный светодиод платы. При исправной морозильной камере, этот светодиод после подачи питания на компрессор, гаснет в течение получаса-часа. Потом начинают постепенно загораться светодиоды понижения температуры, до температуры установленной на терморегуляторе морозильной камеры. По прошествии небольшого количества времени, плачущий испаритель холодильной камеры начал охлаждаться и покрываться инеем. На этой заявке, замена термостата холодильника Электролюкс Electrolux, полностью восстановила работоспособность холодильника. Других дефектов на момент проверки обнаружено не было.
К обзорам ремонтов. >>>
Замена термостата на холодильнике Электролюкс
Что делать, если холодильник Electrolux не морозит? Именно с такой неисправностью и обратился к нам клиент. Специалист нашей компании выехал на дом к клиенту для выявления неисправности и ремонта холодильника. После проведения диагностики, обнаружилась поломка терморегулятора.
Приступим к подробному описанию работ по замене этой детали.
Рассказ ведется со слов мастера.

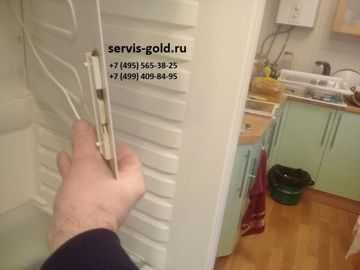

На первой фотографии изображена неработающая холодильная камера.
Дотрагиваемся до компрессора холодильной камеры. Мотор холодный, значит дело не в нем.
Плоской отверткой выкручиваем кронштейн и снимаем дверь холодильника.
Поддеваем и снимаем переднюю панель.
Отверткой замыкаем 4й и 6й контакты термостата, видим, что неисправность именно в нем. Выключаем холодильник и снимаем терморегулятор. Демонтируем крышку испарителя и снимаем датчик.
Отсоединяем термопару неисправной детали и устанавливаем новый терморегулятор в обратной последовательности.
Основные причины выхода из строя терморегулятора в холодильнике:
- Основной причиной является износ детали из-за долгого использования холодильника.
- Вторая причина кроется в перепадах напряжения сети.
После прочтения данной статьи, Вы знаете, куда обращаться за помощью по ремонту неисправного холодильника. Наши специалисты проводят бесплатную диагностику в случае ремонта; на выполняемые работы выдают гарантию, используют только оригинальные запасные части от проверенных поставщиков.
Ремонт холодильников Electrolux (Электролюкс)
servis-gold.ru
Ремонт холодильников в СПб, частные мастера. Терморегулятор к 57 схема подключения
Термостат для холодильника
Чаще всего в бытовых холодильниках применяется механический терморегулятор K-59, выполняющий функцию регулировки температуры воздуха в холодильной камере и определяет, сколько градусов в ней будет. Это устройство (на рисунке) представляет собой корпус с расположенными внутри переключающими контактами, сильфоном с мембраной и выходящей из него трубкой сильфона, являющейся непосредственно датчиком температуры.
Терморегулятор для холодильника является отдельной легко заменяемой запчастью. Его аналогом является отечественный ТАМ-133-1М. Внешний вид механических регуляторов температуры К-59 и ТАМ-133 показан на рисунках.
 |
|
| Так выглядит термостат ТАМ-133 | и термостат К-59 |
Как работают термостаты для холодильников:
Внутрь трубки сильфона закачан хладагент, аналогичный тому, что находится в системе холодильника. Физические свойства этого газа таковы, что его давление очень сильно зависит от температуры среды, в которой он находится. При изменении этого параметра он сжимается или расширяется, воздействуя на чувствительную мембрану, механически связанную с контактами. Эта трубка, являясь датчиком, прижимается к пластине испарителя и контролирует температурный режим холодильника.
На ристунке видно, что контакт 6 – общий и к нему мы подключаем, к примеру,фазу идущую прямо с вилки.
Контакт 4 – для провода идущего прямо на компрессор
Контакт 3 – свет.
На рисунке справа схема трехконтактных термостатов: ТАМ-133-1М-1, -3, -15, -20, -46, -70, -75,
слева – ТАМ-133-1М-1-19, -21, -28, -50, -55.
Контакты 6-4 являются основными нормально разомкнутыми, замыкаются при повышении температуры. Контакты 6-3 дополнительные, нормально замкнутые, размыкаются для принудительного отключения холодильника. Аналогичную схему с той же нумерацией контактов имеют реле регуляторы температуры К-59, К-56, ТАМ-112.
Как подключается терморегулятор в холодильнике
Регулировка и ремонт терморегулятора
Данные изделия относятся к высокоточным приборам, отрегулированным на заводе, и поэтому вмешательство в конструкцию, как правило, не приводят ни к чему хорошему. Тем более, что вопрос где купить терморегулятор для холодильника – не такая уж большая проблема при наличии интернета.
Применяемость некоторых видов реле для холодильников
Существует множество моделей механических терморегуляторов для холодильников, каждая из них предназначена для своих целей. Наиболее распространены отчественные терморегуляторы Орловского завода ТАМ-… и импортные терморегуляторы Данфосс K-… Широко применяется в холодильниках “Атлант”, “Стинол”, “Индезит”.
- Датчик реле температуры ТАМ-133 – для применения в холодильных камерах двухкамерных приборов. Аналог – реле температуры Danfoss К-59
- Терморегулятор для холодильника ТАМ-112 используется для регулирования температуры в однокамерных холодильниках. Аналог – ranco К-50
- Регулятор температуры холодильника ТАМ-125 применяется в морозильных камерах двухкамерных двухкомпрессорных холодильников. Аналог – K57
- Термостат ТАМ-145 – трехконтактный регулятор температуры морозильной камеры с сигналом тревоги о разморозке (красная лампочка на панели управления)
- Блок регулировки температуры холодильника К-56 – 4х контактный регулятор температуры морозильника с дополнительной клеммой тревоги. Аналог – ТАМ-125
Купить термостат для холодильника можно на шоссе Революции 31 в ПКФ “Бирюса”
xn--80agdcqu4agj.xn--p1ai
Терморегулятор К 59 Ranco. Подключение. Характеристики.
Подробности Автор: АдминистраторОпубликовано: 17 октября 2014
Терморегуляторы Ranco К59 предназначены для использования в холодильниках, оборудованных плачущим испарителем. с целью расширения диапазона регулировки температуры в холодильной камере допускается регулировка терморегулятора путем поворота тарировочного винта ( против часовой стрелки – повышение температуры в холодильной камере, более раннее отключение компрессора) допустимая регулировка 1 оборот (360 гр).
Схема подключения терморегулятора K59 по цвету проводов
контакт “ 3 ”- контакт “ 4 ”:
при t > t замыкания …………………………………….. менее 0.1 Ом
при t < t размыкания…………………………………… более 8 МОм
контакт “ 3 ”- контакт “ 6 ”:
ручка в положении “0……………………………………более 8 МОм
ручка в положении “1-5”……………………………….
10i5.ru
Ремонт холодильника Электролюкс Electrolux ER 3318 B
Ремонт холодильника Электролюкс Electrolux ER 3318 B.
Холодильник Электролюкс Electrolux ER 3318 B – двухкамерный холодильник с двумя компрессорами. Температура в холодильнике понижается за счёт независимых испарителей в каждой из камер. Температура в холодильнике регулируется с помощью механических регуляторов температур, расположенных на панели управления, в верхней части шкафа. Слева от терморегулятора морозильной камеры расположена кнопка “SUPER”, включение которой, позволяет понизить температуру в морозильной камере ниже -24ºС. Испаритель морозильной камеры требует размораживания в среднем один-два раза в год. Испаритель холодильной камеры – плачущего типа, после отключения термостатом компрессора полностью оттаивает перед очередным включением.
Заявка на холодильник Электролюкс Electrolux ER 3318 B, выпуска 90-х годов, поступила с жалобой на полное отсутствие холода в холодильной камере.
Для проведения диагностики неисправности холодильника Электролюкс Electrolux ER 3318 B, он был отодвинут от стены. Температура компрессора холодильной камеры была близка к комнатной, это дало возможность предположить, что к нему не приходит питание. Для дальнейшей проверки была демонтирована дверь холодильной камеры и вскрыта панель управления. После проверки была выяснена проблема – неисправность терморегулятора холодильной камеры. Этот прибор не давал подачу напряжения к компрессору. Данная деталь не подлежит ремонту и в случае неисправности подлежит замене.
Отключив холодильник от сети был демонтирован неисправный датчик температуры. Сильфонная трубка была вынута из специального крепления, расположенного на плачущем испарителе. В дальнейшем она была вытянута из специального технологического отверстия в шкафу, расположенного за плачущим испарителем, а также освобождена из специальных креплений в блоке терморегуляторов и вытянута через крышу холодильника.
Замена терморегулятора холодильной камеры холодильника Электролюкс Electrolux.
В обратном порядке на место неисправного терморегулятора был установлен новый.
После соединения электрической части регулятора температуры холодильной камеры, холодильник был включен в сеть для проверки включения компрессора и охлаждения плачущего испарителя. Повернув терморегулятор вправо из положения “Выключен” компрессор холодильной камеры заработал и в течение небольшого времени испаритель начал покрываться инеем.
В завершение ремонта была проложена в свои места сильфонная трубка и произведено крепление гайкой терморегулятора. Панель управления была монтирована под крышу, а дверь установлена на место.
Производя ремонт холодильника Электролюкс Electrolux ER 3318 B, был заменен термостат холодильной камеры. Других дефектов на момент проверки обнаружено не было. Через некоторое время, холодильник вошёл в рабочий режим, набрал температуру и компрессор начал отключаться.
К обзорам ремонтов. >>>
damholod.ru
Ремонт холодильника Электролюкс Electrolux ER 8407 B
Ремонт холодильника Электролюкс Electrolux ER 8407 B.
Холодильник Электролюкс Electrolux ER 8407 B – двухкамерный холодильник с двумя компрессорами. Морозильная камера расположена в нижней части шкафа. Температура в камерах регулируется с помощью механических регуляторов температур, расположенных на панели управления в верхней части шкафа. Зелёные индикаторы “ON”, расположенные слева от термостатов, сообщают о включении каждой из камер. В левой стороне расположена панель индикации температур внутри морозильной камеры. Две кнопки предназначены: левая “ALARM” – для отключения пищащего сообщения о недостаточной температуре внутри морозильной камеры (при этом загорается красный светодиод над ней), правая – включения режима быстрого замораживания “SUPER”. При включении данного режима загорается оранжевый светодиод над кнопкой. Этот режим включает компрессор на принудительную работу, минуя терморегулятор. Температура в течение нескольких часов понижается ниже – 24°С.
Температура понижается независимыми испарителями, расположенными в каждой из камер. В холодильной камере испаритель плачущего типа, расположенный вдоль задней стенки холодильной камеры. В морозильной камере – статический испаритель, требующий разморозки в среднем один раз в 6-12 месяцев.
Заявка на холодильник Электролюкс Electrolux ER 8407 B, приобретенного в середине 90-х годов, поступила с жалобой на размораживание морозильной камеры при отключении режима “SUPER”.
Для проведения диагностики неисправности холодильника Электролюкс Electrolux ER 8407 B, режим “SUPER”, предварительно включенный заказчиком для сохранения продуктов в замороженном состоянии был отключен. Компрессор морозильной камеры выключился. При попытке отогрева сильфонной трубки терморегулятора и проверки его работоспособности, компрессор не делал никаких попыток запуска. Это сообщало о возможной неисправности термостата морозильной камеры и необходимости его замены. Данный дефект на холодильниках такого типа случается крайне редко.
После демонтажа панели управления и возможности добраться до контактов терморегулятора, они были проверены мультиметром. Контакты, запитывающие компрессор, при достаточно высокой температуре чувствительного элемента, оставались в разомкнутом состоянии. Терморегулятор был неисправен.
Замена терморегулятора морозильной камеры холодильника Электролюкс Electrolux.
Проведя демонтаж терморегулятора морозильной камеры и его сильфонной трубки, проходящей в задней части холодильника и уходящей чувствительной частью в морозильную камеру на его место был установлен новый. При подключении к нему клемм и включении ручки в положение “ON” компрессор заработал. Сильфонная трубка была проведена и закреплена в своё посадочное место. Панель управления установлена на место. Также на место монтирована дверь холодильной камеры, снятая для демонтажа панели управления.
Производя ремонт холодильника Электролюкс Electrolux ER 8407 B, была произведёна замена неисправного термостата морозильной камеры. Компрессор морозильной камеры исправно работал без режима принудительного включения. Других дефектов на момент проверки обнаружено не было. По прошествии времени, холодильник вошёл в рабочий режим, набрал необходимые температуры, погас красный индикатор, и компрессора обеих камер начали отключаться.
К обзорам ремонтов. >>>
damholod.ru
Ремонт холодильника Электролюкс Electrolux ER8916B
Ремонт холодильника Электролюкс Electrolux ER8916B.
Холодильник Электролюкс Electrolux ER8916B – двухкамерный холодильник с двумя компрессорами, произведённый в Швеции. Морозильная камера расположена в нижней части шкафа. Температура в холодильнике регулируется механическими регуляторами температур, расположенными на панели управления в верхней части шкафа. В левой части панели управления расположены индикаторы температуры и кнопка включения режима быстрого замораживания морозильной камеры, при включении которого температура в ней опускается до -24°С и ниже. При включении данного режима загорается оранжевый светодиод. На панели индикации также имеются светодиоды: зелёные – сообщающие об отдельном включении каждой из камер, красный – сообщающий о повышенной температуре в морозильной камере.
Температура понижается независимыми испарителями, расположенными в каждой из камер. В холодильной камере на задней стенке находится съёмный плачущий испаритель. В морозильной камере – статичный испаритель, требующий разморозки в среднем 1-2 раза в год. Предусмотрена возможность, независимо отключать любую из камер в случае необходимости.
Заявка на холодильник Электролюкс Electrolux ER8916B, приобретенного в начале 00-х годов, поступила с жалобой на отсутствие холода в холодильной камере.
Во время проведения диагностики неисправности холодильника Электролюкс Electrolux ER8916B, был обнаружен неработающий компрессор холодильной камеры. По температуре его поверхности, было сделано предположение об отсутствии его питания. В данной модели основным способом проверки данного дефекта, является проверка неисправности терморегулятора. Что и было сделано, после демонтажа двери холодильной камеры и вскрытия панели управления. При визуальном осмотре, также было выявлено, что термостат холодильной камеры уже был заменен несколько лет назад.
Замена терморегулятора холодильника Электролюкс Electrolux.
Питание компрессора холодильной камеры отсутствовало. От термостата холодильной камеры были отсоединены провода. В дальнейшем они были подсоединены к исправному регулятору температуры. При подаче питания к холодильнику и включении терморегулятора компрессор заработал. В верхней части испарителя начал появляться иней.
На место неисправного терморегулятора холодильной камеры был установлен исправный. В дальнейшем были произведены работы по демонтажу сильфонной трубки неисправного термостата и монтажу от исправного. Также был проведён монтаж на место крышки панели управления и снятой двери холодильной камеры. В качестве профилактики была прочищена дренажная система.
Производя ремонт холодильника Электролюкс Electrolux ER8916B, была заменен регулятор температуры холодильной камеры. Других дефектов на момент проверки обнаружено не было. По прошествии времени, холодильник вошёл в рабочий режим, набрал температуру и компрессор начал отключаться.
