9 шагов при покупке холодильной камеры.

 После прочтения статьи у вас будет готовое техническое задание для отправки поставщику.

Шаг 1. Выбор размера

Выбор размера нужно начинать с вопроса: как предполагается хранить товар внутри? На стеллажах или паллетах? Будут ли вешала? Если на стеллажах, то решите, какие стеллажи подойдут для вашего продукта? Важные параметры стеллажей — ширина, глубина, нагрузка на полку, материал (оцинкованная сталь, черный окрашенный металл, нержавеющая сталь).

Например, у вас творог в коробках 40х30 высотой 40 см. Берем стеллаж шириной 1200 мм, чтобы поместилось 4 коробки на полку, глубиной 40 см, высотой 1,8 метра и пятью полками.

Итого у нас 20 коробок на стеллаже. А всего нам надо хранить 200. То есть нужно 10 стеллажей.

Исходя из возможностей помещения конфигурируем их в три ряда по 3 стеллажа, а десятый заменяем двумя стеллажами по 60 см.

Рис. №1 Размеры стеллажей

Итого у нас получилась камера с внутренними размерами 2,4 х 4,2. Верхнюю полку в стеллаже тоже будем использовать, поэтому высота внутри нам нужна 2,2 метра, плюс 30 сантиметров под потолком для продува. То есть высота внутри — 2,5 м.

Не забываем, что часть пространства займет воздухоохладитель, а напротив него располагать товар нельзя (иначе камера не будет продуваться), поэтому понадобятся дополнительные стеллажи. Их можно поставить в свободное место, например, у дальней стенки.

Рис. №2 Расположение воздухоохладителя

Кстати, подрядчику можно озвучить, что размеры примерные и их можно немного изменить. При расчете, мы подгоняем габариты под монтажный размер сэндвич-панелей, чтобы осталось меньше обрезков

Шаг 2. Выберите тип холодильной камеры

Сейчас на рынке представлены три основных типа:

Рис. №3 Типы камер

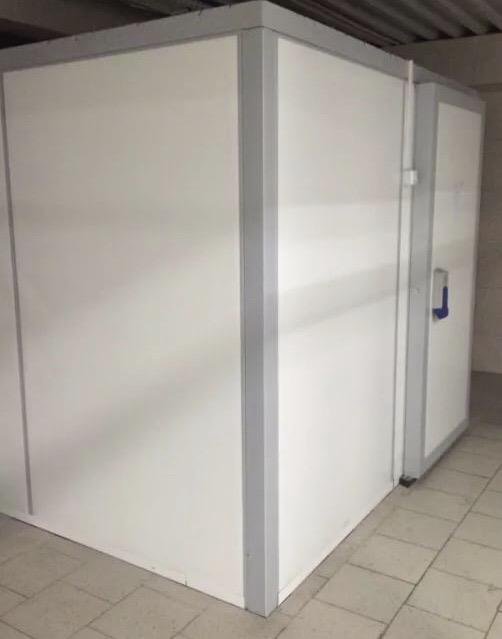

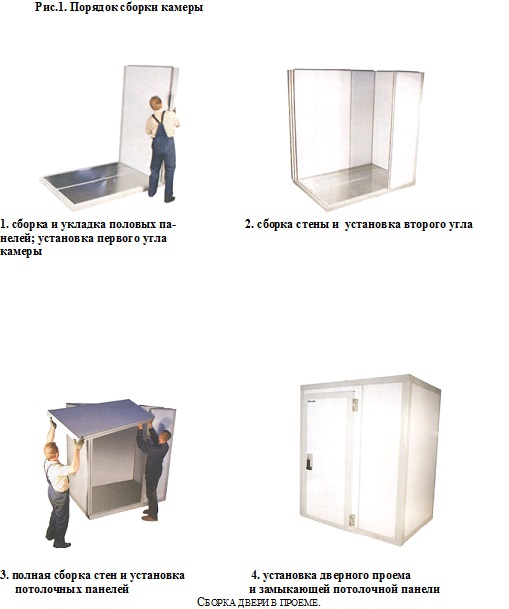

1. Сборно-разборные камеры с соединением «ласточкин хвост».

Панели в пластиковой обкладке со специальным соединителем «ласточкин хвост». Они соединяются между собой, как конструктор, швы промазываются силиконовым герметиком.

Рис. №4 Соединение панелей

Плюсы:

  • легко собираются и разбираются;
  • можно увеличить с помощью дополнительных модулей;
  • выше ценятся на вторичном рынке;
  • ряд размеров всегда в наличии на складе у поставщиков.

Минусы:

  • размеры стандартизированы: самая маленькая модель 136 х 136 см и далее в любую сторону можно увеличивать с шагом 30 см;
  • нельзя устанавливать на неровный пол;
  • они менее герметичны, чем следующий тип корпусов.

Рис. №5 Размеры

Популярные производители таких камер — Polair, МХМ, «Север».

Толщина панелей здесь 80 или 100 мм. Высота также стандартизирована: 2,2; 2,5; 2,8 м. Как правило, такой тип камер выбирают при небольших размерах — до 30 кубических метров или в случаях, когда камера нужна срочно.

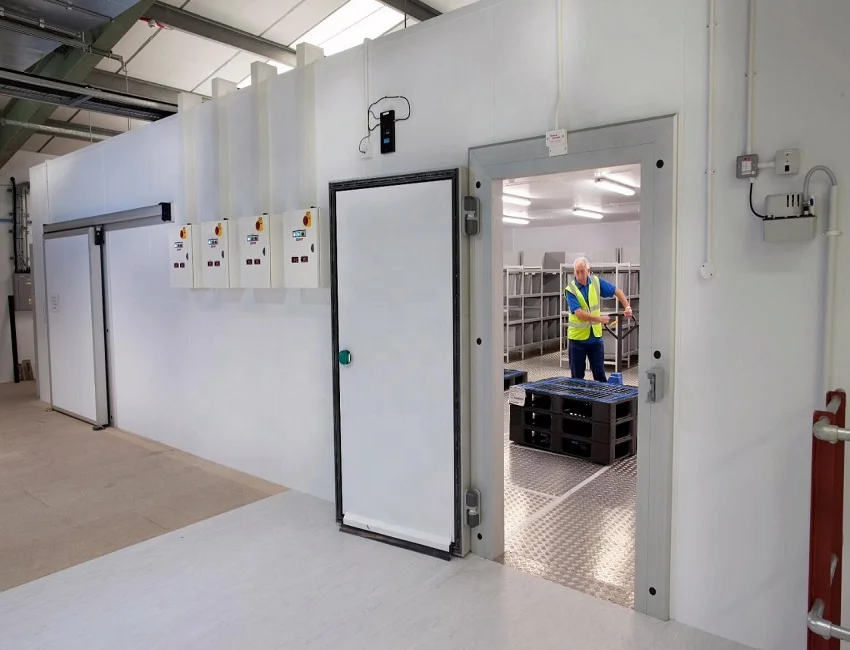

2. Камеры из строительных сэндвич-панелей.

Панели крепятся между собой через соединение шип-паз. В углах стыки запениваются и соединяются металлическими уголками (фасонными элементами).

Рис. №6 Соединение шип-паз

Рис. №7 Схемы соединений

Плюсы:

  • возможны любые размеры и конфигурации: повороты, перепады высоты перегородки и т.д.;
  • можно устанавливать на неровный пол;
  • часть стен можно заменить стеклянным фронтом.

Минусы:

  • сложность монтажа и переезда;
  • срок от 7 дней.

Если камера собрана профессионалами, то конструкция представляет из себя герметичный монолит и очень хорошо держит холод.

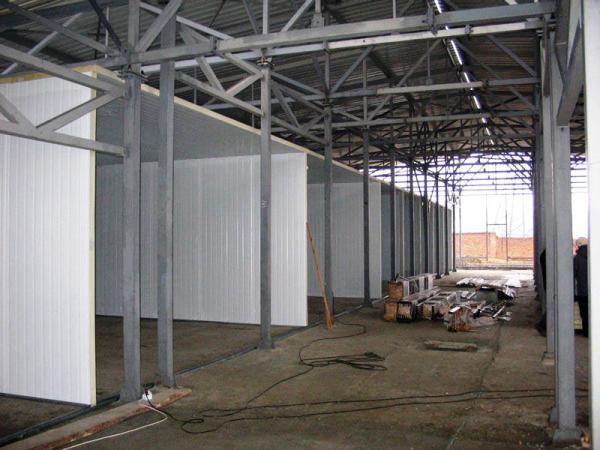

Рис. №8 Конструкция из сэндвич-панелей

Эти модели выбирают, когда:

  • необходимо поставить камеру «точно под размер»;
  • большие камеры от 30 кубов;
  • колдрумы с нестандартной формой, когда в помещении есть выступы, обход колонн, разная высота.

При проектировании этих конструкций у нас полная свобода действий.

3. Камеры с замковым соединением.

Панели соединяются с помощью крючковых соединений.

Рис. №9 Замковое соединение

Плюсы:

  • жесткая конструкция холодильной камеры;
  • плотное прилегание панелей в местах стыков;
  • эстетически привлекательный внешний вид.

Минусы:

  • цена;
  • нельзя устанавливать на неровный пол.

Такие модели выбирают при высоких требованиях к качеству и внешнему виду конструкции, и если позволяет бюджет.

В России такие корпуса производит компания Astra.

На этом же шаге определяем, нужен ли собственный пол камере. В среднетемпературных моделях часто пол не делают. Это удобно, если внутри товар перемещается на тележках (не нужно делать дорогостоящее усиление пола алюминиевым квинтетом и фанерой, использовать пандус).

Также камеру удобнее убирать. Но есть и обратная сторона медали — агрегат нужно будет ставить мощнее и расход электричества будет выше.

В морозильных камерах пол обязателен. Если морозилка очень больших размеров, и внутреннюю логистику осуществляют с помощью штабелера, то пол делают в виде сложной конструкции. Подробнее на рисунке ниже:

Рис. №10 Конструкция пола

Шаг 3. Выберите материал панелей

Подавляющее большинство камер собирается из панелей с наполнителем пенополиуретан (ППУ). Это современный долговечный материал с высокими характеристиками по теплопроводности.

Сравнительная диаграмма на рисунке ниже:

Рис. №11 Сравнительная диаграмма материалов

Некоторые монтажные организации предлагают в качестве материала панелей экструдированный пенополистирол. В таком случае толщина панелей должна быть минимум в 1,5 раза больше. Также обратите внимание, что он менее износостойкий.

Шаг 4. Выберите толщину панелей

Толщину панелей подбирают исходя из разницы между температурами внутри камеры и снаружи. Температура внутри подбирается исходя из того, какой продукт хранится. Эту информацию можно получить от производителя или поставщика товара.

Наружная температура — это температура помещения, в котором находится камера. Если она установлена на улице, то исходите из максимальной температуры воздуха в летнее время в вашем регионе.

Важный момент: если камера среднетемпературная, то для работы в зимнее время необходимо установить опцию тепло-холод, с помощью которой холодильный агрегат нагревает воздух.

Ниже таблица подбора для пенополиуретановых панелей:

Рис. №12 Таблица подбора панелей из пенополиуретана

Толщина влияет на мощность агрегата и расход электроэнергии. То есть иногда выгоднее поставить вариант с избыточной толщиной, сэкономив на агрегате и электричестве. Также в случае аварии камера дольше будет держать холод при выключенном агрегате.

Обычно толщина панелей в камерах с температурой:

  • +5 °С 60-80 мм;
  • -5 °С 80 мм;
  • -18 °С 100 мм;
  • камеры шоковой заморозки — 120 мм.

Материал обкладки панелей обычно либо оцинкованная сталь, либо нержавеющая.

Второй вариант достаточно дорог, поэтому обычно камеры заказывают из оцинкованной стали, окрашенной в белый цвет.

У подрядчика можно запросить два коммерческих предложения с разной толщиной панели и исходя из разницы принимать решение.

Шаг 5. Выберите тип двери

Двери бывают трех типов:

  • откатные;
  • распашные;
  • распашные двустворчатые.

Рис. №13 Типы дверей

Обратите внимание, что для откатной двери, внутренняя ширина камеры должна быть не менее чем два световых проема плюс 40 см.

Далее подумайте, какой световой проем будет удобен для загрузки-разгрузки. Если товар заносится вручную, достаточно будет ширины 80-90 см, высоты 190 см. Если закатывать на рохле, то ширину не менее 1 метра, а лучше 1,2 м.

Если остановились на распашной двери, то предусмотрите место для открытия. На открытие нужно на 25 сантиметров больше, чем ширина проема. А также решите, в какую сторону будет открываться дверь — правое или левое открытие.

Определите, нужны ли вам дополнительные опции

Дополнительные опции к холодильной камере:

  • Шторка дверного проема. Сохраняет холод в камере при открытой двери
  • Усиленный пол. Необходим, если в холодильнике хранятся тяжелые предметы или перемещаются тележки
  • Пандус.
  • Освещение. Пропишите количество светильников

Шаг 6. Выбор холодильного агрегата

Очень важная часть покупки. Глобально агрегаты делятся на три типа:

  • моноблоки,
  • сплит-системы,
  • агрегаты с выносным конденсатором.

Для начала нужно понять, что любой холодильный агрегат состоит из двух частей: внешнего компрессорно-конденсаторного блока (эта часть располагается снаружи камеры) и внутреннего испарителя, который помещается непосредственно внутрь холодильника.

Рис. №14

На небольшие камеры до 100 м3, как правило, устанавливают агрегаты двух типов: моноблоки или сплит-системы.

Ключевое отличие моноблока от сплит-системы состоит в том, что в первом случае эти два блока соединены и неотделимы друг от друга, а во втором — могут располагаться как угодно друг относительно друга.

Проще говоря, если вы видите наружную часть моноблока — это значит, что за стенкой, прямо напротив него, находится внутренний блок (бывает также в потолочном исполнении, в этом случае воздухоохладитель располагается прямо под компрессорно-конденсаторным блоком), а при установке сплит-системы, внешний блок можно повесить на соседнюю стену, в другую комнату или на улицу.

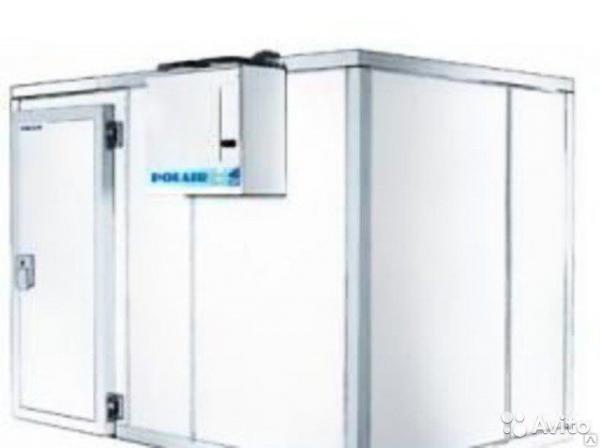

Рис. №15 Моноблок

Если камера небольшого объема и стоит в помещении, где шум от агрегата никому не будет мешать, а также там хорошая вентиляция, которая будет утилизировать все выделяемое моноблоком тепло, лучше остановится на этом типе агрегата. Потому что он дешевле сам по себе, дешевле и проще в монтаже.

В остальных случаях ставят сплит систему.

Рис. № 16 Сплит-система

Продумайте, где можно расположить внешний блок, чтобы он не мешал своим шумом соседям, чтобы арендодатель был не против размещения, если это, например, фасад. Также посмотрите, как проводить трассу между блоками. Она состоит из двух медных труб и электрических проводов.

Толщина трассы зависит от мощности агрегата, но должна быть не менее 7 сантиметров в диаметре. Если трасса пойдет по чистому помещению, сообщите об этом подрядчику, чтобы ее убрали в короб.

Рис. №17 Трасса

Если камера достаточно большая (более 50 м3 для морозилок и более 100 м3 для холодильных), часто агрегат собирают на заказ под ваш конкретный объект. По сути, это та же самая сплит-система, но так сложилось, что их называют холодильный агрегат, так как он выглядит достаточно внушительно.

Это дает возможность подобрать необходимый набор опций для агрегата, сделать конденсатор выносным, выбрать компрессор и другие комплектующие.

Наши инженеры, например, собирая агрегаты, ставят дорогие немецкие компоненты электрики, это не сильно влияет на цену, но сильно повышает надежность агрегата.

Агрегаты с выносным конденсатором состоят из трех частей. Воздухоохладитель так же в камере, компрессорный блок в машинном отделении, если такое есть, или просто рядом с конструкцией, а конденсатор, который отводит тепло, выносят на улицу.

Рис. №18 Холодильный агрегат с выносным конденсатором

Какой агрегат лучше подойдет именно в вашем случае, вам подскажет специалист после замера. Он же просчитает необходимую мощность исходя из условий, в которых эксплуатируется камера, хранимого (охлаждаемого) продукта и других важных параметров.

Также стоит сразу решить, куда сливать конденсат, который образуется после автоматической оттайки на внутреннем блоке. Идеальный вариант, когда рядом есть раковина или слив и можно самотеком направить воду туда.

Второй вариант — поставить накопительную помпу, которая будет перенаправлять конденсат в любое место в вашем помещении. Третий вариант — поставить рядом ведро или бутылку и периодически выливать воду вручную.

Шаг 7. Решите, какие дополнительные опции нужны к агрегату

  • Зимний комплект. Если внешний блок агрегата находится на улице
  • Выносной пульт. Позволяет управлять температурой и параметрами холодильной камеры в удобном месте
  • Удаленный мониторинг. Позволяет следить за состоянием установки через интернет с компьютера или телефона
  • Концевики на двери. Выключают холодильный агрегат при открытии двери
  • Шумоизоляция агрегата, виброопоры.

Шаг 8. Выберите производителя агрегата

Если речь идет о небольших камерах, куда ставят серийные моноблоки или сплит-системы, большой разницы нет. В России все заводы осуществляют так называемую «отверточную сборку» из импортных комплектующих одинакового качества. Если камера среднетемпературная до 50 м3 или низкотемпературная до 20 м3, то можно выбирать просто по цене.

Основные производители: «Арктика», «Полаир», АСК, «Интерколд». Тут по соотношению цена/качество сборки выделяется «Арктика». «Интерколд» тоже неплохие агрегаты, но там стоят алюминиевые конденсаторы и часто бывают проблемы в местах соединения алюминия и меди.

Есть сплит-системы Frino, они чуть выше уровнем, так как там используются качественные компоненты электрики. В базовой комплектации стоят защиты по низкому и высокому давлению, надежные компрессоры Tecumseh. И качество самой сборки на высоком уровне. Кроме того, есть варианты с тихим внешним блоком.

Рис. №19 Frino

Техника иностранного производства, безусловно, гораздо качественнее отечественной, но цены запредельно высокие, и сейчас их ставят редко.

Если вам требуется агрегат большой мощности, подрядчики, скорее всего, предложат собрать агрегат под заказ. В этом случае обговорите подробно, какой набор опций там будет, обсудите производителя компрессора (лучше всего выбрать известную, надежную марку — Bitzer, Copeland, Frascold или Bock).

Попросите максимально подробно расписать состав агрегата, мощности самого агрегата и конденсатора (он должен быть с достаточным запасом, особенно, если будет стоять на крыше или солнечной стороне).

Очень важно, чтобы мощность агрегата была подобрана правильно, поэтому, сравнивая коммерческие предложения, обращайте на это внимание.

На расчет мощности влияет: толщина, материал стен, количество дверей, количество товара, которое хранится, товарооборот, частота открытия двери, температура поступающего продукта, внешняя температура.

Шаг 9. Заполните техническое задание и отправьте выбранным поставщикам для получения коммерческих предложений

Ждите предложений, после анализа выберите минимум 3-х подрядчиков, которые сделали лучшее предложение по соотношению цена/качество, пригласите на замер (как правило, он бесплатный).

Наша почта для отправки КП: [email protected]

Шаблон ТЗ вы можете скачать здесь.

Монтаж холодильных камер

Наша компания осуществляет монтаж холодильных камер промышленного и коммерческого назначения, по индивидуальным требованиям под заказ и “под ключ”, а также поставку и монтаж стандартных холодильных камер различного объема.

В данном направлении мы выполняем следующие виды работ:

  • Проектирование холодильных камер и систем холодоснабжения складов по техническому заданию Заказчика
  • Монтаж холодильных камер и складов любого объема, низко- и среднетемпературных, а также холодильных камер универсального назначения
  • Продажа оборудования для холодильных камер и складов, в т.ч монтаж холодильного оборудования, перенос, модернизация, пуско-наладка
  • Оснащение холодильных камер стеллажным оборудованием
  • Поставка и монтаж быстромонтируемых сборно-разборных холодильных камер

  • Монтаж демонстрационных холодильных камер, в т.ч. для АЗС
  • Монтаж холодильных камер для хранения и демонстрации цветов
  • Производство холодильных камер для моргов и больниц



   Промышленные холодильные камеры Сборно-разборные холодильные камеры

Камеры шоковой заморозки                      Холодильные камеры для цветов



                            Холодильные камеры-витрины                 Камеры для больниц и мед. учреждений



____________________________________________________________________________________________________________________________________

Для того, чтобы заказать строительство/монтаж холодильных камер в Санкт-Петербурге и других регионах России, купить готовую стандартную камеру или получить консультацию по ценам и характеристикам оборудования, свяжитесь, пожалуйста, с нашим отделом продаж по телефону (812) 385-58-94 или направьте запрос на [email protected]
_____________________________________________________________________________________________________________________________________

Холодильная камера – это оборудование, без которого не может обойтись ни одно предприятие, работающее, так или иначе, с пищевыми продуктами. Магазины, рестораны, кафе, столовые, кондитерские фабрики, хлебозаводы, птицефабрики, мясо- и рыбоперерабатывающие производства, молочные заводы, склады, овощехранилища, логистические терминалы – разные по объему хранения, температуре и системе холодоснабжения, но холодильные камеры есть везде. Одним из главных признаков, по которым их классифицируют является температура, производимая и поддерживаемая в камере холодильной установкой. Каждый продукт требует «своей» температуры хранения и уровня влажности, поэтому эти параметры задают технологи предприятия, создание же требуемой температуры – это уже задача «холодильщиков», которые должны правильно рассчитать и подобрать оборудование. Следующим этапом становится принятие решения о конструкции камеры, которое уже более субъективно, но к которому нужно подойти не менее вдумчиво и с «расчетом».
Цена на монтаж холодильной камеры зависит от ее конструкции.

Различают холодильные камеры в зависимости от конструкции:

  • стандартные (или модульные, разборные, сборно-разборные) – камеры, изготавливаемые серийно в заводских условиях, имеющие стандартную комплектацию и типоразмеры, поставляемые в комплекте, полностью готовом к монтажу, включая расходные материалы, а иногда и инструмент
  • нестандартные, так называемые холодильные камеры из сэндвич-панелей, которые монтируются «по месту» по индивидуальному техническому заданию.



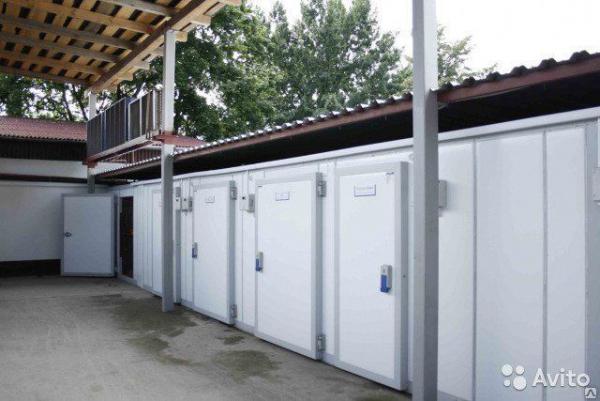

СТАНДАРТНЫЕ ХОЛОДИЛЬНЫЕ КАМЕРЫ

На сегодняшний день, крупнейшие отечественные производители – Polair, Ариада, Ирбис, Север, Smeg.
Среди зарубежных производителей камер, популярных на российском рынке – Skycold-Porkka (Финляндия), Tefcold (Дания), Desmon (Италия),

Одним из главных преимуществ является легкий и быстрый монтаж холодильной камеры, а также возможность разбирать и снова собирать ее, как минимум, несколько раз. Естественно, это зависит от уровня качества самой камеры, правильно произведенного монтажа и эксплуатации. Если соблюдать все инструкции, модульные холодильные камеры можно переносить с места на место без потерь ее производительных характеристик. Это качество очень важно для небольших производств, размещающихся на арендуемых площадях. Ресторанов, баров и кафе, небольших магазинов, которые часто переезжают в поисках более удачных помещений и «мест с высокой проходимостью».

Модульные холодильные камеры, особенно дорогостоящие, имеют очень аккуратный внешний вид, в них внимание уделено не только «содержанию», но и «форме», единый дизайн чувствуется во все деталях, элементах фурнитуры.

Такие камеры, для большей мобильности и удобства сборки, комплектуются в основном собственными холодильными агрегатами типа моноблок – компрессор, конденсатор и испаритель объединены в одном корпусе, который устанавливается непосредственно на камеру. Но в ряде случаев, это может быть недостатком, если предварительно не посчитать теплопритоки в помещении. Например, если камера планируется к установке в небольшом помещении, где отсутствует хорошая вентиляция или она спроектирована только с учетом уже имеющихся теплопритоков (например, кухня ресторана). Наружная часть моноблока выбрасывает тепло в помещение, в котором находится камера, и если вентиляция не будет справляться, то это грозит критичным повышением температуры в помещении, при котором оборудование перейдет в аварийный режим работы. Соответственно, нагрузка на оборудование увеличится, а производительность, наоборот, станет уменьшаться. Некоторые производители камер предоставляют возможность установки сплит-системы, при которой испаритель (воздухоохладитель) находится в камере, а компрессорно-конденсаторный блок выносится в другое помещение или на улицу.


ХОЛОДИЛЬНЫЕ КАМЕРЫ ИЗ СЭНДВИЧ-ПАНЕЛЕЙ

Большинство компаний холодильной отрасли оказывают услуги по монтажу холодильных камер из сэндвич-панелей. Технология практически у всех одинаковая, разница – в качестве монтажных работ, сроках выполнения, стоимости. В строительстве таких камер важную роль играет квалификация инженера, который осуществляет расчет холодопроизводительности и подбор холодильного оборудования для камеры. Ну и конечно, опыт и профессионализм монтажной группы. У опытных монтажников, за плечами которых сотня собранных камер, уже выработаны решения типовых проблем, с которыми можно столкнуться при строительстве объекта. Качественно собранную холодильную камеру из сэндвич-панелей, также как и модульную, можно разобрать и перенести со всем оборудованием на другой объект.

Холодильная камера из сэндвич-панелей не имеет ограничений по размерам, ее можно вписать в любое помещение, придать практически любую геометрию, тем самым эффективнее использовать пространство. Например, на небольшой площади, но в помещении с высокими потолками, можно увеличить площадь складирования за счет высоты камеры.
Цена на монтаж холодильных камер из сэндвич-панелей всегда рассчитывается индивидуально.

В линейке производителей сэндвич-панелей есть различные варианты облицовки, сэндвич-панели могут быть облицованы, в том числе оцинкованной или нержавеющей сталью. При жестких условиях эксплуатации – въезд погрузчиков, складских телег – сэндвич-панели можно обшить-усилить алюминиевым листом.

_______________________________________________________________________________________________________________

Специалисты нашей компании имеют опыт строительства и оснащения различных по масштабу объектов, опыт в решении нестандартных задач, когда к холодильным камерам предъявляются особые требования по условиям хранения продукции или существуют ограничения по размещению оборудования. Холодильные камеры могут быть смонтированы из сэндвич-панелей по индивидуальным размерам Заказчика, встроены в выделенное под них помещение или собраны из комплекта стандартной сборно-разборной камеры замкового типа.

Мы всегда стремимся выработать наиболее эффективное решение по каждому проекту!

От того, как произведен монтаж холодильной камеры, напрямую зависит долговечность и стабильность ее работы. Если теплоизоляционный контур камеры смонтирован поспешно, недостаточно герметичны стыки сэндвич-панелей, не продумана система выравнивания давления в камере или неправильно установлена дверь, даже самое эффективное и дорогостоящее холодильное оборудование не сможет обеспечить нужную холодопроизводительность.

Монтажная группа нашей компании – это квалифицированные и опытные специалисты, которые профессионально и в согласованные сроки осуществят сборку холодильной камеры, а также произведут монтаж и пуско-наладку холодильного оборудования.

Осуществляем установку холодильных камер как для небольших объектов – для магазинов и ресторанов, так и строительство крупных промышленных объемов – для складов и логистических терминалов.



Frigidaire Флиппер холодильника в сборе 242036303 | Детали прибора 365

  • Дом /
  • Запчасти для холодильников и морозильников /
  • Петли, затворы и импосты /
  • Флиппер холодильника Frigidaire в сборе 242036303

Будьте первым кто оценит этот продукт

Рекомендуемая производителем розничная цена: $128,30

Цена: 124,31 доллара США

Узел флиппера холодильника Frigidaire 242036303

Производители: Кросли , Кенмор , Фригидер , Electrolux / Frigidaire – Бренды Electrolux могут включать Frigidaire, Kenmore, Gibson, Kelvinator, Philco, Tappan, White Westinghouse.

Доступность: В НАЛИЧИИ – Обычно доставка осуществляется в течение 1 рабочего дня.

Номер детали производителя: 242036303

Кол-во:

  • Описание
  • Спецификации продуктов

Оригинальная запасная часть Frigidaire



Этот флиппер в сборе (номер по каталогу 242036303) предназначен для холодильников.

Флиппер в сборе создает герметичное уплотнение между дверцами холодильника с французской дверью.

Безопасно храните продукты, которые могут испортиться, когда питание отключено, и отключите холодильник от сети перед установкой этой детали. Наденьте рабочие перчатки, чтобы защитить руки.







Спецификации продуктов

Состояние Новый

Покупатели, купившие этот товар, также купили

Добавить в корзину

10,90 $

14,92 $

Петля для холодильника Frigidaire 241779401

Добавить в корзину

$152,43

186,93 $

Выдвижной ящик Frigidaire Crisper в сборе 5304508854

Добавить в корзину

36,10 $

42,00 $

Ящик для дверной полки Frigidaire Crosley Деталь № 242079901

9Обзор установки холодильника 0000 Руководство по установке Обзор установки холодильника Руководство по установкеОбзор установки холодильника Руководство по установке УСТАНОВКА
Обзор установки Пожалуйста, прочтите следующие инструкции по установке в первую очередь после покупки этого продукта или транспортировки его в другое место. ОСТОРОЖНОСТЬ
  • Подключать только к источнику питьевой воды.
Примечание
  • Детали, функции и опции зависят от модели. Ваша модель может не включать все параметры, отображаться с другим именем и/или другим положением.
Распаковка холодильника

ПРЕДУПРЕЖДЕНИЕ

  • Для перемещения и установки холодильника используйте двух или более человек. Невыполнение этого требования может привести к травме спины или другой травме
  • Холодильник тяжелый. Защищайте пол при перемещении холодильника для чистки или обслуживания. Всегда вытягивайте холодильник прямо наружу при его перемещении. Не раскачивайте и не ходите по холодильнику, пытаясь его передвинуть, так как это может привести к повреждению пола.
  • Держите легковоспламеняющиеся материалы и пары. например бензин. подальше от холодильника. Fa-‘.,..re это может привести к пожару, взрыву или смерти.

ПРИМЕЧАНИЕ

  •  Перед использованием удалите с холодильника скотч и все временные этикетки. Не удаляйте никакие предупреждающие этикетки. этикетка с моделью и серийным номером. или технический паспорт, который находится под передней частью холодильника.
  • Для удаления остатков ленты или клея. энергично потрите область большим пальцем. Остатки ленты или клея также можно легко удалить, нанеся пальцами на клей небольшое количество жидкого средства для мытья посуды. Протрите теплой водой и высушите. .00 не использовать инструменты. медицинский спирт. легковоспламеняющиеся жидкости или абразивные чистящие средства для удаления скотча или клея. Эти продукты могут повредить поверхность вашего холодильника.
  • При необходимости переустановите или отрегулируйте полки. Полки холодильника устанавливаются в транспортировочное положение. Переустановите полки в соответствии с вашими индивидуальными потребностями в хранении.
Выбор подходящего места вода подача должна быть легко подключена к автоматическому льдогенератору. ПРИМЕЧАНИЕ
  • Давление воды должно составлять 20–120 фунтов на кв. дюйм, или 138–827 кПа, или 1,4–8,4 кг·см2. Если холодильник находится в зоне с низким давлением воды (ниже 20 фунтов на кв. дюйм, или 138 кПа, или 1,4 кг/см), можно установить бустерный насос для компенсации низкого давления.
Электричество Используйте индивидуалку. заземленная розетка: 115 Вольт. 60 Гц, переменный ток. 15 ампер минимум. ПРЕДУПРЕЖДЕНИЕ
  • Не используйте существующие отверстия, если они не находятся в целевой области. В противном случае шланг подачи воды и сливной шланг могут быть повреждены из-за сдавливания или перегиба.

Напольное покрытие Во избежание шума и вибрации. устройство должно быть установлено и выровнено на прочном полу. Если необходимо. отрегулируйте выравнивающие ножки, чтобы компенсировать неровности пола. ПРИМЕЧАНИЕ

  • Установка на ковровое покрытие. мягкие поверхности. платформа или слабо поддерживаемая конструкция не рекомендуется.
Температура окружающей среды Устанавливайте этот прибор в месте с температурой от 55 ‘F (13 ‘C) до 110 ‘F (43 ‘C). Если температура вокруг прибора слишком низкая или высокая, это может отрицательно сказаться на его охлаждающей способности. Размеры и зазоры
  • Проверьте размеры прибора и путь установки, чтобы убедиться, что имеется достаточно места для перемещения холодильник через двери или узкие проемы
  • Если отверстие слишком узкое для холодильника. снимите дверцы холодильника. См. Снятие/ Сборка дверей и ящиков в этом руководстве.
  • Место установки, выбранное для холодильника, должно обеспечивать пространство позади холодильника для соединений и потока воздуха, а также место спереди для открывания дверей и ящиков.
  • Слишком маленькое расстояние от соседних предметов может привести к снижению способности к замораживанию и увеличению расходов на электроэнергию. Оставьте не менее 24 дюймов (610 мм) перед холодильником для открывания дверей и не менее 2 дюймов (50,6 мм) между задней частью холодильника и отверстием.
Список Модель 26 куб. футов Модель 22 куб.фута
А Глубина без ручки 33 215 дюймов (848 мм) 29 2/5″ (747 мм)
Б Ширина 35 9/10″ (912 мм) 35 9/10″ (912 мм)
С Высота до верха корпуса 68 9/10″ (1750 мм) 68 9/10′(1750 мм)
Д Высота до верха петли 70 3/10″ (1785 мм) 70 3/10′ (1785 мм)
Е Задний зазор 2 дюйма (50 мм) 2 дюйма (50 мм)
Ф Глубина без двери 28 7/10 футов (730 мм) 24 3/5″ (624 мм)
Г Глубина (общая с открытой дверью на 90°) 50 3/5′(1285 мм) 46 112 дюймов (1180 мм)
К Передний зазор 24 дюйма (610 мм) 24 дюйма (610 мм)
М Глубина С ручкой 359110′ (912 мм) 31 415″ (807 мм)
Примечание
  • Части. функции. и варианты зависят от модели. Ваша модель может не включать все параметры. появляется с другим именем и/или другим положением.
Снятие/сборка ручек
  • При перемещении холодильника через узкий проем рекомендуется снять дверцы.
  • Внешний вид ручек может отличаться от представленного.
ПРЕДУПРЕЖДЕНИЕ При сборке или разборке ручек холодильника:
  • Крепко держитесь за ручку, чтобы не уронить ее.
  • Не замахивайте руками находящихся рядом людей или животных.
  • Удостоверьтесь, что отверстие кронштейна Ms собственности руки в коробку шкипера двери. Соберите набор посыпки, чтобы зафиксировать руку • на место. • Убедитесь, что между дверью и ручкой нет зазора после сборки ручки.

Необходимые инструменты Шестигранный ключ 3/32 дюйма Шестигранный ключ 1/8 дюйма 114-дюймовый шестигранный ключ Снятие ручек холодильника

  1. Ослабьте установочные винты (1) шестигранным ключом на 3132 дюйма и снимите рукоятку.
  2. Ослабьте крепежные детали (2), которые соединяются с дверцей и ручкой холодильника, с помощью шестигранного ключа на 1/4 дюйма, и снимите крепежные детали.
Сборка ручек холодильника
  1.  Соберите крепежные детали (1) на обоих концах рукоятки с помощью 114-дюймового ранца для мужчин.
  2. Поместите ручку на дверь, надев опоры Pandia на крепления mount:1g и затянув установочные винты (2) гаечным ключом 3/32 дюйма.
Снятие/сборка дверей

Если входная дверь слишком узкая для прохода холодильника, снимите дверцы холодильника и переместите холодильник боком через дверной проем. ПРЕДУПРЕЖДЕНИЕ

  • Для снятия и установки дверей холодильника требуется два или более человека.
  • Перед установкой отключите электропитание холодильника.
  • Руки не класть. ноги или другие предметы в вентиляционные отверстия или дно холодильника.
  • Будьте осторожны при обращении с петлей и стопором.
  • Удалите продукты и контейнеры, прежде чем отсоединять дверцы и ящики.
  • Не держитесь за ручку при снятии или замене дверей и ящика, так как ручка может оторваться.
Необходимые инструменты 3/32 дюйма. Мужская девка 1/t1 дюйм. Мужской ключ 1/4 дюйма. Мужская девка Снятие левой дверцы (морозильной камеры) с соединением водопровода
  1. Отсоедините 2 соединения водяных пальцев. расположен на задней стенке холодильника. Удерживайте соединение подачи воды и осторожно нажмите на цангу, чтобы отсоединить подачу воды. ОСТОРОЖНО • Прежде чем вы начнете вынимать Mc Boa и снимать дверь Произнесите:
  2. Откройте дверцу Снимите винт крышки верхней петли.
  3. используйте квартиру. плоской отверткой, чтобы приподнять крючки (не показаны) крышки шарнира в верхней части холодильного шкафа. Поднимите крышку.
  4. Отсоедините все жгуты проводов и снимите крышку петли.
  5. Вытяните линии подачи воды
  6. Открутить голос земли ОСТОРОЖНО При подъеме шарнир освобождается от защелки. будьте осторожны, чтобы дверь не упала вперед
  7. Поверните шарнирный рычаг против часовой стрелки. Поднимите верхнюю петлю, освободив ее из защелки рычага петли.
  8. Поднимите дверь с нижнего штифта петли и установите ее. внутри лицом вверх. на не царапающей поверхности.
Снятие правой (холодильной) двери
  1. Откройте дверь. Выверните винт из крышки верхней петли (I ). Поднимите крышку (2)
  2. .
  3. С помощью отвертки с плоским лезвием подденьте крючки (не показаны) крышки шарнира в верхней части шкафа рефрижератора. Снимите крышку шарнира.
  4. Поверните шарнирный рычаг (3) по часовой стрелке. Поднимите верхнюю петлю (4) и освободите защелку рычага петли (5).
  5. Поднимите дверь с нижнего шарнирного пальца.
  6. Поместите дверь. внутри лицом вверх. на нецарапающейся поверхности
Установка левой двери (морозильной камеры)
  1. Поместите дверь на нижний штифт петли.
  2. Установите верхнюю петлю на защелку рычага петли и установите ее на место. Поверните рычаг по часовой стрелке, чтобы зафиксировать петлю.
  3. Протяните шланги подачи воды сверху холодильника, пока они не выйдут сзади. Разборка/сборка водопроводных линий
  4. Подсоедините водопроводные линии, вставив их в разъемы. Линии подачи воды вставлены правильно, если остается видимой только одна из двух направляющих. ПРИМЕЧАНИЕ • Водяные шланги следует обрезать, оставляя их чистыми. прямой край, чтобы избежать утечек.
  5. Подсоедините все жгуты проводов.
  6. Подсоедините заземляющий провод.
  7. Зацепите язычок на крышке со стороны переключателя под краем отверстия для проводов в верхней части шкафа. Установите крышку на место. Вставьте и затяните винт крышки.
Установка правой двери (холодильника)
  1. Поместите дверь на нижний штифт петли.
  2. Установите верхнюю петлю на защелку рычага петли и установите ее на место. Поверните рычаг против часовой стрелки, чтобы зафиксировать петлю.
  3. Подсоедините все жгуты проводов. Зацепите язычок на крышке со стороны переключателя под краем отверстия для проводов в верхней части шкафа. Установите крышку на место и снова вставьте винт.
Сборка дверцы холодильника
  1. Поместите дверь на нижний штифт петли.
  2. Установите верхнюю петлю на защелку рычага диапазона h и установите ее на место. Поверните рычаг против часовой стрелки, чтобы зафиксировать петлю.
  3. Подсоедините все жгуты проводов. Зацепите язычок на крышке со стороны переключателя под краем отверстия для проводов в верхней части шкафа. Установите крышку и замените винт.
Подключение водопровода

Перед началом Гарантия на холодильник не распространяется на установку водопровода. Внимательно следуйте этим инструкциям, чтобы свести к минимуму риск дорогостоящего повреждения водой. При необходимости вызовите квалифицированного сантехника для устранения воды. перед установкой линии подачи воды в холодильник. Стучит вода в трубах. или гидравлический удар в бытовом водопроводе может привести к повреждению деталей холодильника и привести к утечке воды или затоплению.

  • Выключите льдогенератор, если холодильник Val будет использоваться до подключения водопровода.
  • Не устанавливайте трубку льдогенератора в местах, где температура окружающей среды опускается ниже точки замерзания.
ПРЕДУПРЕЖДЕНИЕ
  • Подключать только к источнику питьевой воды.
ОСТОРОЖНО
  • Для предотвращения ожогов и повреждения продукта. соединил только водопроводную линию холодильника с подачей холодной воды •
  • Наденьте защитные очки, закрепите установку для предотвращения
Давление воды Вам понадобится холодная вода
Давление воды
Модели с водяным фильтром 20–120 фунтов на кв. дюйм (138–827 кПа)
при подключении системы обратного осмоса к водопроводу холодной воды Минимум 40–60 фунтов на кв. дюйм для системы обратного осмоса (2,8 кгс/см2 — 4,2 кгс/см2 или менее 2–3 секунд для заполнения чашки емкостью 7 унций)

Если давление воды из системы обратного осмоса менее 20 psi или 138 кПа или 1,4 кгс/см 2 (наполнение чашки объемом 7 унций или 198 куб. см занимает более 4 секунд):

  • Проверьте, не засорен ли осадочный фильтр в системе обратного осмоса. Замените фильтр, если
  • Позвольте резервуару для хранения в системе обратного осмоса наполниться после интенсивного использования.
  • Если давление воды остается низким, вызовите лицензированного квалифицированного сантехника.
  • Все установки должны соответствовать требованиям местных сантехнических норм.
Необходимы расходные материалы
  • Медная или PEX трубка, наружный диаметр %, для подключения холодильника к водопроводу. Убедитесь, что оба конца трубки обрезаны под прямым углом. Чтобы определить, сколько трубок вам нужно, измерьте расстояние от водяного клапана на задней панели холодильника до трубы подачи воды. Затем добавьте 8 футов (2,4 м). Убедитесь, что имеется достаточное количество дополнительных трубок (около 8 футов [2,4 м], свернутых в 3 витка диаметром около 10 дюймов [25 см]), чтобы холодильник можно было отодвинуть от стены после установки.
  • Электродрель.
  • ¶4 дюйма или разводной ключ.
  • Отвертки с плоским и крестообразным лезвием.
  • 1Wo компрессионные гайки с внешним диаметром 1/4 дюйма и 2 втулки (втулки) для соединения медных трубок с запорным клапаном и водяным клапаном холодильника.
  • Если существующий медный водопровод имеет раструбный фитинг в конце концов, купите переходник (продается в магазинах сантехники) для подключения водопровода к холодильнику ИЛИ отрежьте развальцованный фитинг с помощью трубореза, а затем используйте компрессионный фитинг.
  • • Запорный вентиль для подключения к линии холодной воды. Запорный клапан должен иметь впускное отверстие для воды с минимальным внутренним диаметром 5/32 дюйма в месте подключения к ЛИНИИ ХОЛОДНОЙ ВОДЫ. Запорная арматура седельного типа входит во многие комплекты водоснабжения. Перед покупкой убедитесь, что клапан типа sa6Se соответствует вашим местным сантехническим нормам. ПРИМЕЧАНИЕ • Не следует использовать самопроникающий водяной клапан седловидного типа.
Инструкции по установке водопровода ПРЕДУПРЕЖДЕНИЕ Опасность поражения электрическим током:

При использовании любого электрического устройства (например, силовой ДНК) во время установки. убедитесь, что устройство питается от батареи. иметь двойную изоляцию или заземление таким образом, чтобы предотвратить опасность поражения электрическим током.

Установить запорный вентиль на ближайшем часто используемом водопроводе питьевой воды.

  1. Перекрыть подачу воды. Включите ближайший кран, чтобы уменьшить давление на зуб.
  2. Выберите расположение клапана. Выберите легкодоступное место для клапана. Лучше всего подключать сбоку вертикальную водопроводную трубу. При необходимости подключения в горизонтальную водопроводную трубу. выполнить соединение сверху или сбоку. а не внизу. во избежание отвода осадка из водопроводной трубы.
  3. Просверлите отверстие для клапана. • Просверлите отверстие в водопроводной трубе с помощью острого сверла. Удалите все заусенцы, образовавшиеся в результате сверления отверстия в трубе. Будьте осторожны, чтобы вода не попала в дрель. Если не просверлить отверстие в % дюйма, это может привести к уменьшению производства льда или получению кубиков меньшего размера. ПРИМЕЧАНИЕ • Линия подключения не может быть белой пластиковой трубкой. Лицензированные сантехники должны использовать только медные трубки (трубки NDA № 49595 или № 49599) или трубки из полиэтилена с перекрестными связями (PEX).
  4. Закрепить запорный клапан. Закрепите запорный кран на трубе холодной воды с помощью хомута. ПРИМЕЧАНИЕ • Сантехнические нормы и правила 248CMR Содружества Массачусетса должны соблюдаться. Седельные клапаны запрещены законом, и их использование запрещено в Массачусетсе. Проконсультируйтесь с лицензированным сантехником.
  5. Затяните трубный хомут. Затягивайте влажные винты до тех пор, пока уплотнительная шайба не начнет набухать. ПРИМЕЧАНИЕ • Не перетягивайте влажную муфту, иначе вы можете сломать трубку.
  6. Проложить трубку. Проложите трубку между линией холодной воды и холодильником. Проложите трубку через отверстие, просверленное в стене или полу ( за холодильником или соседним нижним шкафом ), как можно ближе к стене. ПРИМЕЧАНИЕ • Убедитесь, что имеется достаточное количество дополнительных трубок (около 8 футов, свернутых в три витка диаметром около 10 дюймов), чтобы холодильник мог отходить от стены после установки.
  7. Подсоедините трубку к клапану. Наденьте компрессионную гайку и наконечник (втулку) для медной трубки на конец трубки и подсоедините ее к запорному клапану. Убедитесь, что трубка полностью вставлена ​​в клапан. Надежно затяните компрессионную гайку.
  8. Промойте трубки. Включите подачу воды и промывайте шланг, пока вода не станет чистой. Перекройте воду водяным клапаном после того, как через трубку будет пропущено около литра воды.
  9. Подсоедините трубку к холодильнику. ПРИМЕЧАНИЕ • Перед подключением к холодильнику убедитесь, что шнур питания холодильника не вставлен в розетку. • Снимите пластиковую гибкую заглушку с водяного клапана. • Наденьте компрессионную гайку и феррулу (втулку) на конец трубки, как показано на рисунке. • Вставьте конец медной трубки в соединение как можно дальше. Удерживая трубку, затяните фитинг.
  10. Включите воду с помощью запорного клапана. Затяните те соединения, которые протекают. ОСТОРОЖНО • Проверьте, нет ли утечек в местах соединений водопровода.

Выравнивание и выравнивание дверей Выравнивание Холодильник имеет две передние выравнивающие ножки. Отрегулируйте ножки, чтобы изменить наклон спереди назад или из стороны в сторону. Если холодильник кажется неустойчивым или дверцы закрываются с трудом, отрегулируйте наклон холодильника, следуя приведенным ниже инструкциям:

  1. Поверните регулировочную ножку влево, чтобы поднять эту сторону холодильника, или вправо, чтобы опустить ее. Для регулировки наклона холодильника может потребоваться несколько поворотов регулировочной ножки. ПРИМЕЧАНИЕ • Лучше всего подойдет накидной ключ, но подойдет и гаечный ключ с открытым зевом. Не затягивайте слишком сильно. • Детали. функции и опции зависят от модели. Ваша модель может не включать все параметры. появляется с другим именем и/или другим положением.
  2. Откройте обе двери и убедитесь, что они легко закрываются. Если дверцы закрываются с трудом, наклоните холодильник еще немного назад, повернув обе регулировочные ножки влево. Это может занять еще несколько ходов. и обязательно поверните обе выравнивающие ножки на одинаковую величину.

Выравнивание дверей Как левая, так и правая двери холодильника имеют регулируемую гайку, расположенную на нижней петле, которая поднимает и опускает их для правильного выравнивания. Если пространство между дверцами неровное, следуйте приведенным ниже инструкциям, чтобы ровно выровнять дверцы: Используйте гаечный ключ (входит в руководство пользователя), чтобы повернуть гайку в дверной петле, чтобы отрегулировать высоту. Поверните гайку вправо, чтобы поднять дверь, или влево, чтобы опустить ее. ОСТОРОЖНО

  • Не перетягивайте регулировочный винт дверцы. Шарнирный штифт можно вытащить, а регулируемый диапазон высоты составляет не более 2 дюймов (5 см). Примечание • Детали. функции. и варианты зависят от модели. Ваша модель может не включать все параметры, отображаться с другим именем и/или другим положением.

Включение питания

  • После установки подключите шнур питания холодильника к 3-контактной заземленной розетке и задвиньте холодильник в конечное положение.
ОСТОРОЖНО
  • Подключайте к розетке номинальной мощности.
  • Сертифицированный электрик должен проверить настенную розетку и электропроводку на предмет надлежащего заземления.
  • Не повреждайте и не обрезайте клемму заземления вилки питания.
Размещение холодильника
  • Расположите змеевик трубки так, чтобы он не вибрировал о заднюю часть холодильника или стену. Придвиньте холодильник к стене.
Запустить ледогенератор
  • Если водопровод подключен, установите выключатель питания льдогенератора в положение ВКЛ.
