Схема реле подключения холодильника: Подключение компрессора к холодильнику

Содержание

Подключение компрессора к холодильнику

В холодильном оборудовании компрессор используется для сжатия и перекачки паров хладагента с целью их последующего преобразования в конденсат, который перемещается в испаритель и в процессе испарения поглощает тепло. Данный элемент оборудования, как и любой другой агрегат, подвержен поломке. Поэтому мы расскажем как подключить компрессор к холодильнику в домашних условиях. Рассмотрим случай с установкой мотора, извлеченного из другого оборудования.

Как проходит подключение компрессора?

Первым делом снимите мотор со старого холодильника. Для демонтажа устройства нужно открутить крепления, перерезать выходную и входную трубки, фреоновую – заглушить намертво.

Тестирование компрессора

Подключаем агрегат к источнику питания. Доказательством исправного состояния является характерный шум в виде шипения – это результат входа и выхода воздуха из разных трубок. При извлечении компрессора рекомендуется сохранить масло в полном объеме.

Также придется перерезать кабель, ведущий от датчика температуры.

Поиск рабочей обмотки

Для этого понадобится мультиметр. Тестер, настроенный на килоомы или Омы, измеряет сопротивление между обмоткой конденсатора. В качестве рабочей обмотки используется участок с минимальным показателем сопротивления, именно он подсоединяется к источнику питания через реле. Обмотка с наибольшим сопротивлением является стартовой (пусковой).

Установка реле

Сразу отметим, что можно подключить компрессор холодильника напрямую без реле, но только в тестовом режиме. Почему так? Реле включает и выключает двигатель при определенных рабочих параметрах, это позволяет избежать перегрузок агрегата и продлить срок его службы.

Лучше использовать новое реле, чтобы не сомневаться в его надежности и функциональности. Производители советуют устанавливать “родные” устройства, предназначенные для конкретной марки бытовой техники.

Перед тем как подключить реле к компрессору холодильника, внимательно изучите схему из документов на аппарат или взятую из интернета.

Присоединяйте прибор строго в соответствии с чертежом. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Кстати, реле покупается там же.

Монтаж ресивера

Далее устанавливается ресивер, купленный в магазине или изготовленный самостоятельно. Сделать устройство в домашних условиях не составит труда. Возьмите пластиковую бутылку и проделайте в крышке два отверстия для прокладывания входной и выходной трубки. После размещения трубки залейте небольшой объем эпоксидной смолы, для эффективного застывания переверните бутылку вверх дном. Это обеспечит прочное соединение трубки и крышки с пластиковой тарой.

Выявление пробоев

Следующий этап подготовки заключается в проверке изоляции между обмоткой и корпусом на пробои. Если пренебречь этим мероприятием, контакт с корпусом в рабочем режиме мотора может привести к поражению током, особенно если учесть возраст компрессора. Для оценки надежности необходимо прислонить левую клемму к выходу обмотки, а правой прикоснуться в каком-либо участке корпуса.

Аналогичным образом проверяются остальные выходы. Отсутствие пробоев дает зеленый свет на установку компрессора.

Подключение компрессора

Мотор подключается к электрической сети посредством клеммников. Вначале создается контакт с общим типом провода, затем рабочим. На стартовый выход электроэнергия подается путем непродолжительных контактов оголенного провода. Процедуру нужно выполнять очень осторожно, чтобы быть пораженным током.

После включения в сеть из нагнетательного агрегата раздастся гул, а при контакте с пусковым выходом двигатель начнет дуть воздух. Приемлемое время работы – не более 15 минут. Корпус может нагреться до температуры 50 градусов, не допускайте его перегрева и контролируйте уровень масла.

Что делать с маслом?

Нет смысла оставлять отработанную жидкость, которой хватит всего на несколько циклов работы. Эффективность такого масла оставляет желать лучшего, поскольку в нем уже содержатся большие пропорции металлических частиц, снижающих степень защиты мотора от перегрева.

Единственный выход из ситуации – удалить старую жидкость и залить новое масло, купленное в автомагазине. Отверстие для заливки найти очень просто – на корпусе агрегата имеется большой болт, который откручивается гаечным ключом. Именно здесь происходит слив и пополнение новым маслом.

Техобслуживание компрессора

Для обеспечения бесперебойной и долговечной работы агрегата необходимо контролировать уровень масла, рабочее время подключение к электросети. Рекомендуем между общим и стартовым выходами присоединить конденсатор, который повысит КПД и продлит ресурс компрессора.

При возникновении дополнительных вопросов или перебоев в работе холодильника обращайтесь в компанию «ПластХладо».

Ремонт холодильника своими руками. Статьи компании ««Фриз-Холод»»

(устранение поломок морозильников, не требующих особых знаний и специальных инструментов мастеров)

Внимание!
Ремонт холодильника своими руками нельзя выполнять при подключенном холодильнике в сеть. Любые манипуляции нужно проводить при выключенной вилке холодильника от электрической сети.
Нельзя производить работы по ремонту холодильника своими руками, связанными с пайкой мотор-компрессора, заправки хладагента, замена фильтра  осушителя,  требующих специализированных инструментов и навыков, без этих знаний проводить работы опасно т.к. возможно возгорание хладагента и масла из контура. Также не рекомендуем выполнять починку своего оборудования ,если вы обладаете электротехническими познаниями.
Основные поломки и способы устранения. Поломка ― холодильник молчит, свет горит.


Ремонт холодильника своими руками (замена терморегулятора).

Нужно выполнить осмотр состояния терморегулятора, для этого необходимо снять кожух, в котором он находится, и тестером проверить проводимость между клеммами, если клеммы не прозваниваются терморегулятор необходимо заменить на новый, т.к. он не подлежит ремонту. Процесс замены терморегулятора холодильника своими руками:


Снимите сломанный термостат, открутив гайку со штока терморегулятора. До того, как вытащить клеммы с терморегулятора, необходимо записать маркировку проводов, к каким выводам они подключались, это делается для того чтобы не перепутать провода при новом подключение.

После того как вы сняли терморегулятор необходимо найти его маркировку на корпусе. Зная маркировку вы приобретаете нужный термостат в специализированном магазине. Установку происходит в порядке обратном снятию. Сначала крепите чувствительную трубку на корпус испарителя, далее подключаем электрические провода к клеммам термостата, как это было у вас написано при снятии.

Следующим этапом является закрепление терморегулятора в корпус холодильника при помощи снятой гайки. И наконец долгожданный запуск, включаете вилку в сеть, и мотор-компрессор начинает работать, одновремменно появляется иней внутри камер. До первого отключения холодильник проработает больше 4-х часов.

Если вы затрудняетесь заменить терморегулятор холодильника своими руками, обращайтесь в нашу сервисную службу «Фриз-Холод» по ремонту холодильников по телефону (843) 253-70-83


Ремонт холодильника своими руками (замена пускового реле компрессора).


Для того, чтобы сделать диагностику пускозащитного реле компрессора нужно демонтировать защитную кожух, закрывающих защитное реле. Все операции проводить при выключенном от сети холодильником. После чего выполнить осмотр пусковое реле.



Обычно к пусковому реле подключено два провода. Нулевой провод обычно синего цвета и подключен к реле с провода питания. Фазный провод обычно выполнен в красном и коричневом цвете и подключен с клеммы термостата. Полярность подсоединения к пусковому реле этих проводов не имеет значения. В новых моделях корпус реле одновременно является клеммной коробкой, в которой расключены все провода.

При разборке коробки этих моделей нужно выполнить маркировку расключенных проводов, чтобы повторной сборке корпуса не перепутать порядок подсоединения клемм. В позисторном пусковом реле необходимо замерить сопротивления позистора, если оно отличается от стандартного необходимо его заменить на аналогичный. После замены пускового реле необходимо своими руками собрать клемную коробку и подключить все провода, закрыть защитную крышку. Псоле можно подключить холодильник электросети, компрессор должен сразу включиться и на стенках камер появиться тонкий слой инея. Хотим напомнить что пусковое реле отвечает только за запуск компрессора, в не за температуру внутри камер. Включение и отключение происходит при помощи термостата.


Если вы затрудняетесь заменить пусковое реле холодильника своими руками, обращайтесь в нашу сервисную службу «Фриз-Холод» по ремонту холодильников по телефону (843) 253-70-83


Ремонт холодильника своими руками при засоре дренажного шланга внутри  камеры.


Если вы увидели воду под ящиками внутри холодильной камеры, или влагу на полу возле холодильника, вероятнее всего у вас случился засор дренажного шланга внутри камеры. Еще одним признаками этой поломки может быть примерзание уплотнителя морозильной камеры. Данную поломку можно починить самостоятельно своими руками. Для этого нужно выключить холодильник, вытащить все блюда из холодильной камеры, освободив проход к сливному шлангу. Если случился засор сливного шланга, то вы визуально увидите стоящую воду в дренажном желобе, которая вытекает через края желоба на нижнее основание камеры.

Засор дренажного шланга появляется как результат попадания остатка блюд и других посторонних предметов в  внутрь отверстия дренажного шланга. В результате засора  проток воды через шланг прекращается, и течет непосредственно камеру. Для прочистки канала необходимо взять длинную проволоку, вставить ее в отверстие и медленно толкать до самого низа, где она упрется в дренажную ванночку для сбора конденсата, несколько раз двигая «туда-сюда» вы прочистите сливной канал от грязи. В некоторых моделях холодильниках, например LG, вода может появляться по другой причине.

В этой модели сливной шланг проходит внутри корпуса холодильника мимо морозильной камеры, и со временем теплоизоляция которой заполнен корпус холодильника теряет свои свойства, и сливной шланг попросту промерзает от мороза из морозильной камеры.  В этом случае необходимо разбирать заднюю стенку холодильника,  удалять старую теплоизоляцию и заполнять новой.


Если вы затрудняетесь самостоятельно устранить засор в дренажном канале, обращайтесь в нашу сервисную службу «Фриз-Холод» по ремонту холодильников по телефону (843) 253-70-83.



Компрессор secop – подключение, монтаж в Челябинске от “ХолодТрейд”

Первым шагом после покупки нового компрессорного агрегата является его установка в холодильном оборудовании. Правильно выполненный монтаж позволит увеличить срок безотказной работы устройства и минимизировать риск возникновения поломок. Такую работу лучше поручить профессиональным монтажникам. Но при наличии базовых навыков, инструментов и знаний о принципе работы компрессора с этой задачей можно справиться без участия мастера. Единственное, в чем понадобится помощь специалиста, – заполнение системы фреоновым хладагентом.

Стандартная схема подключения компрессора марки Secop

Установка компрессорного оборудования в холодильнике, морозильном шкафе или другой технике осуществляется в несколько этапов. В первую очередь необходимо закрепить устройство в рабочем положении. Для этого компрессоры оснащаются прорезиненными виброопорами, которые прикрепляются к корпусам холодильных агрегатов при помощи болтов. Все необходимые крепления, как правило, поставляются в стандартной комплектации с компрессорным механизмом.

На следующем этапе необходимо подключить кабели питания к рабочей и пусковой обмотке. Именно на первую необходимо подавать напряжение 220 В через реле. Чтобы отличить пусковую обмотку от рабочей, необходимо измерить их сопротивление при помощи мультиметра. Рабочая обмотка имеет меньшее сопротивление, пусковая – большее. В процессе монтажа важно не перепутать их. В противном случае компрессор может выйти из строя при первом же включении.

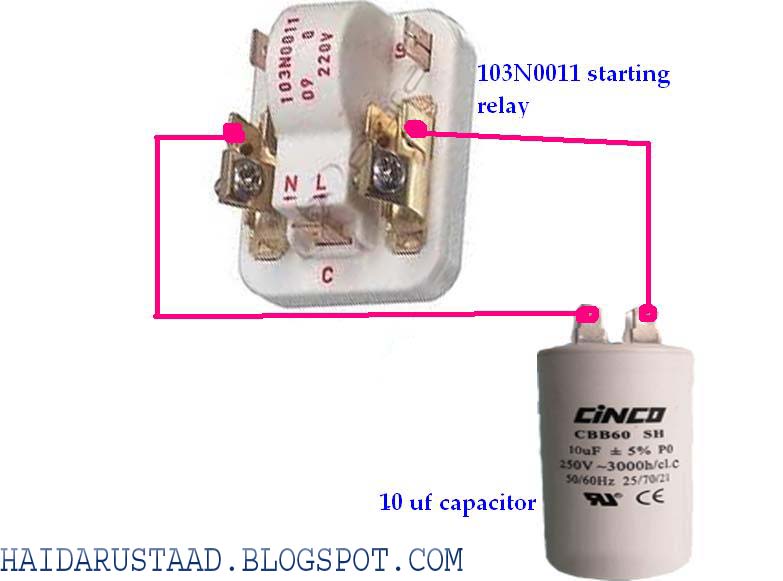

Пусковое реле для компрессора Secop: как выполняется подключение

Перед подключением пускового реле необходимо ознакомиться с сопроводительной документацией и пользовательской инструкцией. Как правило, установка этих устройств осуществляется по общему принципу. С одной стороны нужно соединить реле с клеммами рабочей обмотки компрессора, с другой – подключить к сети 220 В. Также может потребоваться установка разгрузочного и предохранительного клапана. Эти комплектующие обеспечат защиту холодильного оборудования от случайных поломок при резком росте давления внутри фреоновой магистрали.

Завершающие работы перед запуском

Когда компрессор и реле установлены, нужно подсоединить компрессорный агрегат к фреоновой системе. Это осуществляется при помощи гибких патрубков. Важно, чтобы всасывающий и нагнетающий патрубки были установлены в правильном положении.

В противном случае хладагент будет циркулировать в противоположном направлении, что негативно скажется на работоспособности и производительности холодильной техники.

После полного подключения всех проводов, патрубков и вспомогательных компонентов нужно внимательно проверить все соединения. Если монтажные работы выполнены правильно, можно приступать к заправке системы хладагентом. Для этого необходимо специализированное оборудование, поэтому заправку магистрали следует поручить профессионалу.

Как воспользоваться услугами профессиональных монтажников

Если у вас нет возможности самостоятельно выполнить установку и подключение компрессора в холодильном оборудовании, обратитесь в нашу компанию. Сотрудники ООО «ТК ХолодТрейд» имеют специализированную подготовку, владеют профессиональным инструментом и техническим оснащением. Монтажные работы проводятся в соответствии с требованиями технического регламента.

Дополнительную информацию о стоимости и сроках установки компрессорной техники можно уточнить у наших консультантов. Представители компании бесплатно проконсультируют и оперативно обработают вашу заявку. Звоните по указанному номеру или заказывайте обратный звонок.

Наша компания предоставляет широкий выбор товаров и услуг по монтажу холодильного оборудования,  восстановлению стиральных машин, и починке холодильников. Звоните!

Как напрямую запустить компрессор холодильника без реле

Автор Людмила Алексеевна На чтение 7 мин. Просмотров 7.2k. Опубликовано

Кухня в современном доме немыслима без холодильного шкафа, неожиданная поломка которого доставит хозяевам массу проблем. Чтобы быстро оценить ситуацию, выясним, как запустить компрессор от холодильника без пускового реле.

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Еще одна разновидность привода – системы с частотным управлением оборотами двигателя, которые иначе называются инверторными. Конструктивно это такие же электромоторы с обмотками, но схема подачи тока на них существенно сложнее привычной. Современные электронные платы управления преобразуют переменное напряжение бытовой сети 50 герц в постоянный ток, который затем вновь трансформируется в периодическую форму, но уже изменяемых параметров.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

  • LG;
  • Liebherr;
  • «Бош»;
  • «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.


Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Непосредственно убедиться в работоспособности мотора, замеряя давление, получится, только перекусив фреоновые трубки. После этого хладагент улетучится наружу, и домашний ремонт станет невозможен. Чтобы вновь запаять магистраль и закачать в систему фреон, придется приглашать мастера с оборудованием. Хотя некоторые владельцы старых холодильников делают из их компрессионных камер воздушные насосы для домашних нужд – работы с окрасочным пульверизатором или подкачки колес. В этих случаях проверку устройства делают прямым замером давления.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

  • неисправность электрооборудования, в том числе отказ пускозащитного реле;
  • заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Описание устройства пускового реле

Без реле старый холодильник запускают при сомнениях в работе его автоматики. Пускозащитное реле обычно объединяет в одном устройстве две важных функции: обеспечение запуска электромотора компрессора и его сохранность при перегрузках.

Двигатель имеет две статорных обмотки: рабочую и пусковую. Питание на рабочую подается постоянно, а пусковая запитывается кратковременным импульсом в момент, когда нужно включить мотор. Сигнал на старт подается от цепи регулятора температуры морозильной камеры. Запустить компрессор от холодильника без пускового реле возможно, лишь вмешавшись в схему его работы.

Местоположение реле

Чаще всего деталь в закрытой коробке крепится непосредственно к запаянному корпусу бака компрессора рядом с его контактами. Для доступа к ней в некоторых моделях потребуется демонтировать лоток, собирающий талую воду из морозилки.

Проверка реле питания в холодильнике на исправность

Для испытания работы реле потребуется электроизмерительный прибор. При включении в сеть на клемму рабочей обмотки электродвигателя подключается ток 0,7-1,2 А, а также слышен характерный щелчок замыкания контакта пускового контура. Если двигатель заклинен и не вращается, ток через рабочую обмотку вырастает до 4-5 А. Через несколько секунд защитная цепь реле перегревается и отключает питание. Этот цикл повторяется неоднократно.

Зачем необходимо запускать холодильник без реле питания

Пробовать запустить двигатель от холодильника без реле нужно, чтобы понять, нет ли «клина» в механической части установки. Если при подключении по временной схеме мотор начнет работать, причина неисправности в электрической части. Тогда заметно возрастают шансы починить агрегат быстро и самому.

Запускать компрессор холодильника без реле можно только с обязательным выполнением всех мер безопасности! Неграмотные эксперименты с электричеством завершаются печально.

Подключение реле холодильника

Чертеж электрических цепей реле двигателя приведен на рисунке:

Если в незнакомом холодильнике вместо нехитрой коробочки с несколькими проводами вам попадется электронная плата с микросхемами и множеством мелких деталей – этот компрессор инверторного типа. Без специального инструмента и необходимых знаний экспериментировать с его запуском не имеет смысла.

Схема запуска двигателя холодильника без пускового реле

Чтобы попытаться запустить компрессор от холодильника без реле, соберите несложную схему из сетевого шнура 220 В, на который установите контактные клеммы или зажимы типа «крокодил». Определите, какой из выходов на корпусе бака относится к рабочей обмотке, а какой – к пусковой. Это делается замером сопротивления между общим контактом и каждым из двух оставшихся – показания в рабочей цепи должны быть ниже, чем в пусковой (для разных моделей 10-15 и 25-30 ом соответственно).

Питание сети 220 В подключите к контакту общего выхода и рабочей обмотке. После этого подходящим инструментом (отвертка с изолированной ручкой) кратковременно замкните пусковую обмотку с рабочей (осторожный электрик применит нефиксирующуюся кнопку). Так исправный мотор от холодильника запустится без реле.

Если звука работающего компрессора нет – мотор заклинило. Так нередко случается на старых машинах из-за общего износа, нехватки масла в картере или поломки клапанных пластин поршневого насоса.

Некоторые мастера пробуют расклинить электродвигатель, сделав схему из двух подключенных к его обмоткам мощных диодов, направленных встречно. Если причина «клина» в подшипниках ротора, а не в поршневой, иногда это удается. После расклинивания снова запускают холодильник без пускового реле, чтобы окончательно понять, в чем была поломка. Но если «клин» случился от отсутствия масла в компрессоре, без профессиональной помощи уже не обойтись, потому что причина не устранена.

Пусковое устройство плавного пуска холодильника и других устройств

Имеется у меня китайский инвертор AVS in 12-1000, этот инвертор типа на 1 кВт, но по факту конечно меньше. Через раз запускает болгарку на 750 ватт,и лобзик 600 вт. А советский холодильник на 160 ватт вообще запускает с 20-30 раза, так-как асинхронный двигатель на старте требует большой пусковой ток, больше номинала в 8-10 раз.

Но запускать холодильник хотелось, а на новый более мощный инвертор денег нет, вот и придумал я устройство как бы плавного пуска холодильника. Смысл очень прост: нужно чтобы вначале двигатель компрессора стартовал через мощный токоограничивающий резистор, а далее напряжение подавать уже напрямую. В качестве токоограничивающего резистора я попробовал включить сначала через кипятильник и холодильник запустился без проблем. А далее уже я сделал устройство плавного пуска.

Схема устройства очень простая и через этот пускатель и болгарка прекрасно стартует, и холодильник и другое, то что запускалось через раз и инвертор часто уходил в защиту при включении.

>

Принцип работы устройства:
В схеме использована трёхконтактное реле на 10А, управляющее напряжение 12V, а контакты на 220V 10A. Это реле переключает транзистор, и эта связка питается от понижающего драйвера на 12V. При включении в розетку напряжение сначало поступает на нагрузку через резистор R2, но как только зарядится конденсатор то затвор транзистора откроется и реле переключает подачу напряжения в обход резистора.

Время срабатывания реле зависит от ёмкости резисторов и сопротивление резистора на затворе транзистора, я подбирал опытным путем и у меня время срабатывания получилось около 3 секунды. Этого хватает чтобы мотор компрессора стронулся и начал набирать обороты. В качестве силового токоограничивающего резистора я использовал нихромовую спираль от плиток, из неё намотал большой резистор на отрезке трубки, и слои изолированы асбестом. Резистор в принципе и нагреваться не успевает, он работает только 3 секунды, а потом реле переключает питание напрямую.

Ниже фотографии внутренностей устройства плавного пуска. Красный это и есть большой резистор самодельный.

>

Для устройства я сделал из подручных материалов простенький корпус и получилась вот такая коробочка, в которой и разместил все детали. Транзистор там вообще не видно, ему никакое охлаждение не требуется так как от включает только реле, а потребление катушки в реле всего 45mA.

>

Токоограничивающий резистор закреплён на двух шпильках М6, так чтобы ничего не касался, во избежании нагрева и пр. Конденсаторы я выпаял из схемы старого телевизора и с помощью медной проволоки притянул к боковой крышке корпуса, чтобы не болтались. Драйвер прикрутил к нижней крышке корпуса. А провода собрал в кучу и тоже зафиксировал к боковой крышке на медный провод.

>

>

>

>

>

В итоге я остался доволен такой поделкой, но правда холодильник запускает всё равно не с первого раза, точнее не всегда с первого раза. Инвертор примерно при 700-800 ватт уходит в защиту, а двигатель компрессора на старте потребляет около 1.5кВт. Резистор получился слабоватый и двигатель не успевает толком стартовать, и если только через резистор то двигатель чуть крутанёт и останавливается. Но потом я это дело доведу до нужного результата.

Зато болгарка теперь стартует отлично. В общем вот такое устройство поможет решить проблемы с запуском мощных нагрузок, которые требуют большой стартовый ток.

Как определить, что реле запуска холодильника неисправно: полное руководство 2022

Вы беспокоитесь, заметив, что реле перегрузки вашего холодильника неисправно? Тем не менее, Как узнать, неисправно ли реле запуска холодильника , если вы не уверены? Тогда взгляните на признаки под этой статьей, чтобы быть более уверенным в проблеме с холодильником.

В этом руководстве Publican Anker дает самые точные признаки, чтобы вы могли легко распознать неисправность холодильника и оперативно отремонтировать его. Кроме того, Publican Anker также предлагает некоторые средства, о которых знают не все. Важно отметить, что эти меры основаны на экспертной оценке.

Признаки и симптомы неисправного реле на холодильнике

Хладагент сжимается реле компрессора холодильника , которое превращает его в жидкость и нагревает. Компрессор холодильника теряет тепло через змеевики конденсатора сзади. Затем он прокачивает хладагент через расширительную камеру, где он быстро испаряется и охлаждается, охлаждая воздух в холодильнике.

Фактический компрессор не работает постоянно, а работает только во время циклов охлаждения. Требуется помощь при запуске каждый раз, когда начинается цикл охлаждения. За это отвечает реле компрессора холодильника. Вы должны заменить вилки реле PTC, если вы заметили признаки неисправности стартера, например, холодильник, который не охлаждает.

Холодильник не охлаждает

Если компрессор не запускается, это явный признак того, что реле перегрузки не работает. Контур компрессора периодически гудит в течение дня. Если компрессор не издает этот звук, а положительный температурный коэффициент в отделении для свежих продуктов или в морозильной камере начинает расти, существует большая вероятность того, что реле PTC работает неправильно.

Шум реле щелчков

Компрессор включается, когда его активирует реле перегрузки. Этот щелчок слышен. Этот щелчок происходит независимо от того, включается ли компрессор.

Пусковое реле попытается снова запустить обмотку, если компрессор не включается.Обычно это происходит с интервалом от двух до пяти минут. Вилки реле PTC, скорее всего, выйдут из строя, если щелчки продолжатся.

Испытание на тряску и погремушку

Лучший способ проверить реле — это физически осмотреть его. Реле компрессора находится в том же отсеке, что и компрессор. Он подключен к его спине. Откройте отсек и отключите электропитание холодильника. Дайте компрессору хорошенько встряхнуться, отключив отсутствующее реле.

Если реле реле дребезжит, вероятно, деталь вышла из строя и подлежит замене.Это может быть проблема с вашим компрессором, если он не гремит, но все еще находится в хорошем состоянии. Ремонт компрессоров дороже и может быть очень серьезным.

Замена пускового реле

Возможно, вам лучше вызвать профессионала для ремонта вашего холодильника, если вы не являетесь экспертом в области рукоделия. Если вы решите выполнить эту задачу, убедитесь, что холодильник полностью отключен от розетки.

Вам может понадобиться помощь, чтобы снять холодильник со стены.Расположение и схему подключения реле перегрузки холодильника см. в руководстве пользователя.

Легко заменить неисправное реле стартера в вашем холодильнике. Отсоедините неисправный компонент и установите новый. Просто снимите крышку отсека и отключите питание.

Извлеките реле из гнезда и замените его на аналогичный тип. Проблема должна быть решена, и ваш холодильник снова будет нормально работать.

Поиск и устранение неисправностей реле холодильника

Реле холодильника запускает компрессор.Реле холодильника может быть повреждено, что может привести к остановке работы компрессора и замерзанию салона.

Компрессор является важным компонентом холодильной системы. В нем должны быть исправные контакты реле холодильника, которые плохо функционируют. Поврежденное реле холодильника может быть причиной того, что шнур питания вашего холодильника нагревается или издает странные щелчки.

Шаг 1. Снимите реле для проверки

Отсутствующее реле может выйти из строя, если компрессор прогреется и будет слышен громкий щелчок.Чтобы проверить блок пускового реле холодильника, его необходимо вынуть из системы. Обязательно отключите его, прежде чем удалять контакты реле холодильника из системы.

Реле можно найти в нижней части холодильника. Чтобы получить доступ к компрессору, снимите заднюю крышку. Рядом с компрессором находится небольшая коробка с торчащими проводами. Это реле.

Старые устройства часто имеют реле с проволочной обмоткой, которые хорошо видны, потому что они имеют медь, намотанную вокруг плунжера.Современные блоки имеют твердотельные реле, для проверки которых требуется специальное оборудование. Эти реле более подвержены обгоранию, чем проволочные.

Шаг 2. Проверка реле на наличие проблем

Может потребоваться замена клемм на реле с сильной коррозией. Некоторым реле можно восстановить их первоначальную функциональность, просто очистив их. Используйте очиститель металла, чтобы удалить коррозию и поместить ее обратно. Затем вы можете проверить, была ли проблема решена. Если реле не продолжает работать, возможно, оно вышло из строя.

Шаг 3. Проверка реле на неисправность

Вы можете проверить, правильно ли работает реле, используя различные методы. Вы можете легко проверить твердотельные реле, вынув их из компрессора и встряхнув. Если реле издает дребезжащий звук, скорее всего, оно сгорело. Лучше всего, чтобы это проверили профессионалы.

Для проверки реле с проволочной обмоткой можно использовать омметр. Реле обычно имеет три клеммы: две обычные клеммы с маркировкой M и S и одну вставную клемму с маркировкой L.

Поместите щупы тестера на две гнездовые клеммы S, M, чтобы проверить целостность цепи. Переверните реле вверх дном так, чтобы щуп все еще касался клемм. Теперь тестер должен услышать щелчок и прочитать бесконечность.

Вы можете повторить шаги с щупами, касающимися клемм S или L. Та же процедура повторяется с щупами, подключенными к клемме M или L.

Показание должно оставаться на нуле, даже если реле плохо перевернуто. Если это не так, замените реле.Вы должны убедиться, что вы покупаете такое же реле в магазине расходных материалов.

Как проверить реле холодильника

Стоит потратить время на то, чтобы понять, как проверить реле холодильника. Это поможет вам выявить любые проблемы, устранить их, сэкономить деньги и, в конечном итоге, вы сможете сэкономить деньги на покупке нового.

Это непростая задача, но выполнимая, если уделить немного внимания и решимости. Вот как проверить реле холодильника.

Шаг 1. Отключение от источника электропитания

Выключив автоматический выключатель или отключив холодильник от сети, вы можете отключить электричество от холодильника.Эту меру предосторожности следует соблюдать всякий раз, когда вы работаете с электричеством или любым другим электрическим оборудованием.

При проверке реле холодильника важно отключить питание во избежание поражения электрическим током. Кроме того, обмотки двигателя компрессора могут запускать реле во время тестирования, что может повлиять на ваши результаты.

Шаг 2. Найдите реле

Найдите реле. Сначала найдите компрессор холодильника. Вам нужно будет снять холодильник со стены. Двигатель компрессора обычно находится в нижней части холодильника. Было бы полезно, если бы вы были осторожны при перемещении холодильника, чтобы не повредить пол на кухне. Керамический пол нелегко повредить, но линолеум быстро испортится.

Чтобы защитить холодильник от перегрузки, положите картон на землю. После того, как холодильник вытащен, найдите большой объект цилиндрической формы с прикрепленными к нему медными трубками. Вы только что нашли компрессор. Посмотрите справа на коробку, из которой торчат провода. В этой коробке находится реле.

Шаг 3. Доступ к реле

При необходимости снимите крышку с коробки и ослабьте ее с помощью отвертки. В большинстве случаев вам не потребуется использовать отвертку, так как крышка удерживается на месте натяжными зажимами или удерживающими зажимами, которые можно снять вручную. Устройство защиты от перегрузки и реле находятся внутри коробки.

Реле является самым большим компонентом. В то время как реле с проволочной обмоткой легко проверить, твердотельное реле требует профессионального тестирования. Используйте острогубцы, чтобы снять реле с проволочной обмоткой.

Шаг 4. Проверка реле

Найдите разъемные клеммы «s», «m» и «L», а также накладную клемму. Поместите реле на прилавок, стол или пол так, чтобы контакты «s» и «m» были обращены вниз. Поместите мультитестер на пол, прилавок или стол так, чтобы клеммы «s» и «m» были обращены вниз.

Тестер должен быть установлен на ноль Ом. Если пусковое реле работает, переверните его, и после щелчка показание изменится на «бесконечность».Поместите один щуп от клеммы «s» к клемме L.

Если устройство работает нормально, тестер должен еще раз показать «ноль». Вам нужно будет заменить блок, если это не так.

Возможно вам также понравится:

Тестовое реле:

Часто задаваемые вопросы

Что делает реле стартера холодильника?

Пусковое реле для комплектов для жесткого пуска подключает и размыкает клеммы пускового конденсатора электролитического двигателя в цепь пусковой обмотки двигателя. Пусковое реле, которое может быть потенциальным или токовым реле, автоматически отключает пусковой конденсатор, как только двигатель достигает двух третей своей рабочей скорости.

Читайте дальше: https://homeguides.sfgate.com/starter-device-relay-refrigerator-83425.html .

Как обойти пусковое реле холодильника?

Сначала снимите металлический разъем, соединяющий его с системой пускового реле. Затем используйте плоскогубцы и ножницы, чтобы отрезать провод с каждой стороны (не более 1/4 дюйма).Подсоедините оба конца провода к корпусу пускового реле с помощью изоленты. Это позволит полностью замкнуть цепь.

Из-за чего выходит из строя реле холодильника?

Электрический импульс

Реле защищают холодильники от повреждений, вызванных электричеством. Реле может перегрузить устройство защиты или выйти из строя из-за скачка напряжения. Сопротивление провода может препятствовать прохождению тока, а провода могут нагреваться и плавиться. Это может быть вызвано скачком электрического тока.

Как проверить пусковое реле?

Цифровой мультиметр — это все, что нужно для проверки пускового реле. После извлечения пускового реле из блока предохранителей можно использовать мультиметр для измерения напряжения постоянного тока. Затем проверьте наличие 12 вольт в положении 85 блока предохранителей (или там, где неисправно пусковое реле).

Щелкните здесь: https://www.grainews.ca/machinery-shop/how-to-check-for-a-faulty-relay/ .

Заключение

Устранение неисправностей холодильника может быть утомительным.Можно починить шнур питания вашего холодильника, если вы знаете о проблеме. Вы также можете заметить признаки того, что в вашем холодильнике возникли проблемы. Удачи!

Какова роль реле PTC и как работает реле PTC компрессора

В моем последнем посте я рассказываю о перегрузке компрессора, а в этом посте вы узнаете о реле PTC , которое мы используем в основном для запуска каждого компрессора холодильника. PTC означает термистор с положительным температурным коэффициентом, однако простыми словами мы можем назвать пусковое реле или пусковое реле компрессора.

Как работает и работает реле PTC холодильника

В компрессоре холодильника мы используем однофазный асинхронный двигатель с расщепленной фазой, и этот двигатель имеет два внутренних типа обмотки, которые мы назвали рабочей и пусковой обмоткой или вспомогательной обмоткой. Мы знаем, что однофазный двигатель не запускается без пускового конденсатора или пускового тока.
Простыми словами, реле PTC холодильника давало ток на пусковую обмотку и при запуске двигателя реле PTC компрессора убирало пусковую обмотку из цепи.
Итак, вышеизложенное является простым и кратким объяснением реле холодильника и его работы. Итак, давайте узнаем, как работает PTC.
Реле запуска компрессора

Как я уже писал выше, PTC означает термистор с положительным температурным коэффициентом, что означает, что реле имеет рабочую связь с температурой. По сути, термистор PTC представляет собой резистор, сопротивление которого увеличивается с повышением температуры.

Итак, давайте объясним это шаг за шагом
Мы знаем, что двигатель компрессора или компрессор холодильника имеет асинхронный двигатель с расщепленной фазой, который имеет два типа обмотки: основную обмотку, которую мы назвали RUN Winding, и вспомогательную обмотку, которую мы называется СТАРТ Обмотка .Компрессору холодильника для нормального запуска требовался пусковой ток, и для этого мы подключаем пусковое реле.
Три клеммы компрессора с именами START, RUN и COMMON. Общий означает точку, в которой соединяются начало и ход.

Также читайте
Что такое конденсатор в однофазном двигателе
Что такое перегрузка и как работает защита от перегрузки
Внутренняя структура соединения обмотки асинхронного двигателя

Как идентифицировать клеммы компрессора холодильника к общей клемме компрессора и реле PTC к клемме запуска и запуска. В реле PTC питание идет непосредственно на рабочую обмотку, но между обмоткой питания и пусковой обмоткой последовательно подключен термистор, и когда мы включаем холодильник, ток начинает течь через термистор на запуск вспомогательного оборудования и компрессора, этот ток течет через тепловой термистор. и из-за температуры сопротивление термистора высокое и термистор отключает пусковую обмотку от питания.
Например: Если вы запустите холодильник, а затем выключите его, а затем снова включите, вы заметите, что компрессор не запускается снова из-за терморезистора или реле.И когда вы снова выключите и попробуете через 5-10 минут, вы обнаружите, что компрессор холодильника запускается нормально.

Во многих случаях мы подключаем пусковой и рабочий конденсатор к реле PTC, что очень помогает в пусковом компрессоре. С пусковым конденсатором мы последовательно подключаем термистор реле PTC, что позволяет удалить пусковой конденсатор из цепи. Во многих реле компрессора PTC есть точка подключения для рабочего конденсатора, и мы подключаем рабочий конденсатор параллельно с реле, что помогает лучше запускать и запускать компрессор.

Сообщение :
Я надеюсь, что вы узнали что-то из этого поста о пусковом реле компрессора PTC и о том, как оно работает, однако я расскажу вам обо всех типах реле PTC и методах их подключения с полными схемами.

Запуск вашего холодильника без пускового реле, пока вы ждете деталь

Мне потребовалось 24 часа, чтобы заметить, что мой холодильник Maytag с верхней морозильной камерой (PTB2454GR) перестал охлаждать. (Хорошо, лужа на полу помогла мне заметить). При запуске (кажется, в субботу утром) был щелчок, 10 секунд жужжания, потом тишина.Это будет повторяться каждые 2-3 минуты. Я не особо об этом думал, думая, что это льдогенератор ведет себя странно. Что я должен был заметить, так это полное отсутствие шума компрессора — только вентилятор. На самом деле даже этого шума не было – было тихо.

В конце концов я понял, что пусковое реле (если его вообще можно так назвать) нуждается в замене, но изначально проблема была не в этом – проблема, как оказалось, заключалась в одном упаковочном арахисе . Да, один орешек – он застрял в вентиляторе конденсатора, буквально не давая ему работать.Это, в свою очередь, вероятно, вызвало образование льда или каким-либо другим образом увеличило нагрузку на компрессор, что, в свою очередь, привело к отключению пускового реле. Честно говоря, я не уверен, как долго там находился арахис – может быть, месяцы, а может, всего день.

Итак, если вы наблюдаете подобное поведение (см. первый абзац), это шаги для устранения неполадок и временного исправления ситуации ( Заявление об ограничении ответственности : существует очень большая вероятность поражения электрическим током в процессе, как и при любом высоком напряжении прибор).У меня есть небольшая схема подключения, которая объясняет, что и почему здесь.


Мне потребовалось некоторое время, чтобы понять, как вообще работает холодильник.

Работы

Итак, вот схема, которая может помочь.
  1. Термостат наверху внутри блока включает питание, которое возвращается через разъем Molex к оранжево-синим проводам
  2. Оранжевый + Синий подходят как к вентилятору конденсатора , так и к блоку управления компрессором
  3. .
  4. Внутри реле (белая коробка, которая выглядит как простой соединительный жгут на компрессоре) есть два интересных устройства: PTC и Перегрузка ( OL )
  5. PTC странная штука, похоже термочувствительный проводник – на холоде проводит, на горячем нет.Когда через него проходит ток, он нагревается. Это означает, что когда питание подается впервые, оно закорачивает клеммы 1 и 2 (также Motor Run Capacitor ), и питание подается на обе обмотки компрессора, позволяя ему запуститься. Как только он становится горячим (я предполагаю, что это происходит за секунды), питание подается только на одну обмотку, и это все, что нужно компрессору для работы в это время
  6. Как только PTC «размыкает» рабочий конденсатор, конденсатор генерирует нефазные вещи, которые я не удосужился полностью понять, я подозреваю, что это связано с эффективностью или с перегрузкой двигателя, когда он работает на полной скорости.
  7. Довольно просто, правда? Итак, в моем случае, как только я снял реле с PTC/перегрузкой внутри, я услышал грохот частей в нем, поэтому я разобрал его и обнаружил внутри куски серебристого предмета в форме монеты, он выглядел так, как будто он разбился. , что, вероятно, произошло после 8 лет повторяющихся циклов холодного / горячего и вчерашнего опыта с заклинившим конденсаторным двигателем.

    Диагностика

    Контроль температуры

    Если ваш холодильник недостаточно холодный и вентилятор конденсатора не работает, проблема, скорее всего, в проводке контроля температуры наверху, а не в чем-то здесь.Вам нужно будет разобрать блок шкалы температуры и сделать некоторые зондирования там. Конечно, ваш вентилятор может быть застрелен, и вы также можете проверить наличие 120 В на жгуте вентилятора. Если вентилятор работает, то, скорее всего, система контроля температуры в порядке.

    Компрессор

    Рекомендуется сначала убедиться, что компрессор в порядке: используйте мультиметр (отключите все компоненты от сети!) и проверьте сопротивление на каждой паре контактов на самом компрессоре (всего 3 комбинации). Два ваших показания должны быть меньше третьего (два имеют одинаковое сопротивление на моем холодильнике), а третье должно быть суммой двух (см. диаграмму, A-B проходит через C).Например: 4 Ом, 4 Ом, 8 Ом . Если это значительно отличается от этого общего правила, вы, вероятно, собираетесь купить новый холодильник, потому что обмотки компрессора не очень хорошо себя чувствуют.

    Дополнительное примечание от HarryT ниже: Вы также должны проверить, что обмотки не закорочены на шасси (любой из трех контактов)

    Перегрузка

    Релейный блок имеет компонент перегрузки. Если вы слышите жужжание в течение 5-10 секунд, а затем ничего, он почти наверняка выполняет свою работу, но вы можете легко проверить, что он не открыт — просто используйте измеритель, чтобы проверить между ножевым контактом снаружи и штыревым контактом на внутренняя часть блока (та, к которой ведет синий провод).Должна быть преемственность. На самом деле должна быть непрерывность между передней и задней частью на всех трех клеммах, и именно поэтому многие люди сначала предполагают, что белая коробка — это не что иное, как жгут проводов, когда на самом деле в ней есть реле PTC и блок перегрузки.

    ПТК

    Что ж, как я уже упоминал, если в блоке реле что-то дребезжит, то это куски того, что раньше было PTC. Однако, когда все отключено от коробки и после того, как оно остынет, должна быть некоторая (на самом деле значительная) непрерывность между клеммами 1 и 2 (белый и оранжевый на моем холодильнике).Если он полностью открыт, PTC не работает, и компрессор не может запуститься.

    Рабочий конденсатор

    Вероятно, для проверки нужны какие-то электронные тестовые инструменты, хотя я уверен, что вы можете просто подать на него 120 В переменного тока на некоторое время, а затем измерить напряжение – напряжение должно медленно падать. Вы также можете просто применить омметр к незаряженному конденсатору, и он должен резко подняться, а затем постепенно упасть. У меня модель JSU18X156AQA , хотя я подозреваю, что подойдёт любой, который квалифицируется как 15uF 10000AFC 180V+.

    Кризис

    Стало ясно, что мне нужна новая деталь, но сейчас воскресенье, магазины закрыты, а у меня полный холодильник тающего мяса, рыбы, молочных продуктов, пельменей и, самое главное, бутербродов с мороженым! Я не могу съесть их все, так что это чрезвычайная ситуация. В этот момент температура наружного воздуха составляла около 36 ° F, что делало ее идеальной для содержимого холодильника, но не морозильной камеры.

    Взлом

    Я провел исследование и пришел к приведенному выше пониманию диаграммы… и тогда оставалось только попробовать. Видишь ли, если все, что делает сломанная часть (PTC), — это замыкание на конденсаторе, то почему бы и нет… (ОК, помнишь дисклеймер? Ты себя взорвал — не моя вина ). Поэтому я ослабил клеммы на рабочем конденсаторе, чтобы я мог поместить на них отвертку, подключил холодильник и, пока он гудел (перегрузка, которая может привести к отключению заглохшего компрессора), я замкнул клеммы. (Да моя отвертка изолирована, и да я затаил дыхание от страха).Свеча запомнилась , а вот компрессор завел ! Все, что для этого потребовалось, было примерно на 0,2 секунды меньше дуги.
    (Также обратите внимание: в моем чтении литература предупреждает, что разрядка конденсатора должна выполняться через резистор высокой мощности не менее 1000 Ом . .. очевидно, я пропустил этот шаг)

    Теперь у меня есть холодильник, который будет работать до тех пор, пока не достигнет приемлемой температуры, после чего он выключится, пока не нагреется достаточно, чтобы снова включить его (что может занять несколько часов).В этот момент он вернется в состояние «Я не могу запустить», как и раньше, пока я снова не закорочу конденсатор. Меня это устраивает, потому что он отлично поддерживает температуру в течение 12 часов, и я надеюсь, что получу деталь завтра.

    Безопасность

    Мне не слишком удобно доверять свою пожарную безопасность и благополучие компрессора перегрузочному блоку, поэтому я отключаю холодильник, как только он остынет и выключится. Если устройство перегрузки выйдет из строя и застрянет в закрытом состоянии, компрессор будет остановлен на неопределенный срок.Надеюсь завтра все закончится.

    Обновление

    На следующий день я получил сменный комплект «Пусковое реле» (как его назвали в магазине), в котором были похожие, но не идентичные детали. Комплект обошелся мне примерно в 45 долларов. В основном все подошло, за исключением того, что один из выводов конденсатора был меньше, чем на оригинале. Естественно, я согнул его и наклеил, позже сообразив, что в комплект входит переходник для клемм с малым и большим лезвиями (ага)… Он работает нормально, на самом деле он отлично работает с тех пор (с 2009 года, а сейчас он 2016).

    Холодильник настолько старый, что пластиковые дверные ручки пожелтели и поржавели, я зашкурил их и покрасил краской krylon fusion (белый), что выглядит довольно прилично.

Решено: Реле компрессора холодильника Kenmore и

ИСТОЧНИК: переключатель пуска/реле/перегрузки холодильника kenmore сгорел на

ПРИВЕТ. Я бы порекомендовал сначала проверить реле, а затем компрессор, чтобы подтвердить полную неисправность. Если оба устройства пройдут проверку нормально, это приведет к отказу основной платы управления питанием.

РЕЛЕ

Реле компрессора запускает компрессор. Реле неисправности может привести к тому, что компрессор не включится. Доступ к реле осуществляется с нижней задней части холодильника. Доступ к реле компрессора можно получить, сняв клеммную коробку. Крышка держится за счет натяжения или с помощью фиксатора.На некоторых юнитах. реле может вообще не закрываться (каждая модель может отличаться). Под крышкой клеммной колодки (при наличии) вы найдете реле компрессора, а также устройство защиты от перегрузки. Здесь же расположены электрические клеммы двигателя компрессора. Снимите реле компрессора, осторожно потянув его прямо с компрессора. Отсоедините провод от боковой клеммы реле. Подключается с помощью накладного разъема. Плотно потяните разъем, не тяните за провод. Возможно, вам придется использовать плоскогубцы с тонкими губками. Осмотрите разъем и клемму на наличие коррозии. Если один из них заржавел, их следует очистить или заменить. Вы можете столкнуться с двумя типами реле: проволочной катушкой и полупроводниковым. Если реле имеет оголенную обмотку обмотки, его можно проверить на непрерывность. В противном случае реле имеет полупроводниковую конструкцию и требует специального оборудования для тестирования. Проверьте реле омом (мультиметром) на непрерывность. Установите мультиметр на установку в омах X1. Перевернув реле, поместите щупы в клеммы с маркировкой «S» и «M» (маркировка может различаться в зависимости от модели).Измеритель должен отображать нулевое значение сопротивления, что указывает на непрерывность цепи (или, если используется тестер непрерывности, он должен загореться). Не снимая щупы, переверните реле. Вы должны услышать щелчок включения магнитного переключателя. Измеритель теперь должен отображать показание в омах, равное бесконечности (или тестер не должен загораться). Снова переверните реле, поместите щуп на клемму «S» и поместите его на боковую клемму с маркировкой «L». Измеритель должен теперь отображать показание нуля омов (непрерывность).Переверните реле, и показания должны измениться на бесконечность. Перевернув реле, поместите один щуп на клемму «L», а другой щуп на клемму с маркировкой «M». Измеритель должен отображать показания нуля омов. Переверните реле, и показания останутся прежними, ноль омов. Теперь, если реле не проходит эти описанные тесты, его следует заменить как можно скорее.

ПРОЦЕДУРА ПРОВЕРКИ КОМПРЕССОРА

Доступ к компрессору осуществляется с нижней задней части холодильника. Вообще та же близость реле.Доступ к двигателю компрессора можно получить, сняв клеммную коробку. Крышка держится за счет натяжения или с помощью фиксатора. Основными точками тестирования будут фактическая клеммная колодка, которая удерживает реле, осторожно потяните реле клеммной коробки на стороне компрессора и используйте щупы, удерживающие реле, для тестирования. После снятия реле поместите один щуп на любую клемму, а затем прикоснитесь другим щупом к каждой из двух других клемм. Мультиметр должен показать нулевое значение Ом.Перед началом обязательно установите глюкометр на 1X. Теперь переместите первый щуп на другую клемму и проверьте две другие клеммы другим щупом. Наконец, переместите первый щуп к последней клемме и проверьте каждую из остальных клемм другим щупом. Каждый тест должен иметь непрерывность с мультиметром, показывающим ноль омов. Если двигатель компрессора не проходит все эти испытания, компрессор требует профессионального обслуживания. Теперь проверьте компрессор на массу. Когда мультиметр все еще установлен на X1, коснитесь одним щупом оголенного металла на корпусе компрессора (может потребоваться соскоблить немного краски, чтобы обнажить металл).Прикоснитесь другим щупом к каждой из трех клемм по очереди. Ни один из выводов не должен иметь непрерывности; мультиметр должен показывать бесконечность. Если какой-либо из тестов заземления покажет непрерывность, компрессор потребует профессионального обслуживания.

Как определить, что пусковое реле холодильника неисправно — модернизированный дом

Каждый компонент холодильника влияет на его работу и функции, включая пусковое реле.Ваш холодильник не будет работать должным образом, если пусковое реле неисправно, и вы говорите, что что-то не так, если холодильник не охлаждает. Будь то щелкающие звуки или отказ от охлаждения, давайте рассмотрим симптомы плохого пускового реле.

В вашем холодильнике много разных компонентов. Когда один из них выходит из строя, есть вероятность, что ваш холодильник может работать неэффективно и вообще перестать работать. Идентификация различных компонентов может быть затруднена, особенно если вы не знаете, что искать.

Вы можете сказать, что пусковое реле неисправно, если холодильник не охлаждается или реле издает щелкающий звук. Встряхните холодильник и прислушайтесь к дребезжащему звуку, указывающему на неисправность пускового реле. Пусковые реле холодильника выходят из строя из-за скачков напряжения и при неисправности УТТ.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое пусковое реле холодильника?

Пусковое реле холодильника — это устройство, которое запускает компрессор вашего холодильника.Компрессор является одним из наиболее важных компонентов для эффективной работы вашего холодильника и может выйти из строя по многим причинам. Компрессор сжимает хладагент, который превращается в жидкость, проходя через змеевики конденсатора.

При перегорании пускового реле компрессор может работать неправильно. А когда компрессор не работает должным образом, холодильник не охлаждается внутри, а морозильная камера не замерзает должным образом.

Как узнать, неисправно ли пусковое реле холодильника

Хотя неисправность пускового реле может быть неочевидна, существует ряд методов устранения неполадок, которые можно применить, чтобы определить неисправный компонент .Без реле компрессор не сможет эффективно запуститься, и цикл охлаждения может не начаться.

Существует довольно много признаков того, что пусковое реле может быть неисправным. Выполните эти шаги, чтобы выполнить поиск и устранение неисправностей, чтобы в конечном итоге определить, неисправно ли ваше пусковое реле.

Шаг 1. Холодильник не охлаждает

Первым и наиболее очевидным признаком того, что что-то не так, является то, что холодильник не охлаждает должным образом. Если компрессор запускается, а холодильник по-прежнему не достигает оптимальной температуры, это должно быть первым признаком того, что неисправен другой компонент.

Вы можете заметить прерывистое гудение компрессора в течение дня, когда компрессор неисправен. Вы можете заметить, что нет гудящего звука, хотя температура внутри морозильной камеры и отделения для свежих продуктов растет. В этом случае есть большая вероятность, что пусковое реле не работает должным образом.

Шаг 2: Испытание на тряску и дребезжание

Возможно, наиболее эффективным способом проверки пускового реле является проведение физической проверки .Чтобы найти пусковое реле, найдите его в том же отсеке, где находится компрессор (обычно он подключается где-то в задней части основного отсека холодильника).

Перед открытием основного отделения отключите холодильник от источника питания. Затем вы можете отключить пусковое реле от самого компрессора, а затем хорошенько встряхнуть его. Если вы слышите дребезжание, исходящее изнутри пускового реле, можете смело предположить, что деталь вышла из строя и вам потребуется ее замена.

Если нет дребезжания и явных повреждений пускового реле, это свидетельствует о проблеме с самим компрессором. Это не оптимально, так как ремонт компрессора в долгосрочной перспективе будет стоить намного дороже.

Шаг 3. Прислушайтесь к щелчку реле

Когда пусковое реле включает компрессор, вы каждый раз будете слышать слышимый щелчок . Включается компрессор или нет, значения не имеет; этот щелчок произойдет независимо от того, что делает компрессор.Если компрессор не включается, когда пусковое реле пытается его запустить, пусковое реле в конечном итоге попытается снова запустить его через короткое время. Обычно это происходит через 2-5 минут после первой попытки.

Если вы слышите повторяющиеся щелчки, это может означать, что пусковое реле неисправно и не включает компрессор. Если вы слышите этот постоянный щелчок, но компрессор холодильника не запускается, есть большая вероятность, что вам придется заменить пусковое реле.

Шаг 4. Замена пускового реле

Когда вы выполнили необходимые тесты, чтобы определить, неисправно ли пусковое реле, вы можете прийти к выводу, что вам нужно полностью новое. Если вы чувствуете себя некомфортно или неуверенно выполняете работу самостоятельно, не стесняйтесь вызвать профессионала .

Выполняя работу самостоятельно, всегда начинайте с отключения шнура питания холодильника от электрической розетки, прежде чем что-либо делать. Всякий раз, когда задействован электрический ток, он только увеличивает потенциал опасности. Сделайте себе одолжение и сначала отключите его.

Перед началом работы отодвиньте холодильник от стены, чтобы освободить место. Если вы сомневаетесь, что делать, обратитесь к руководству пользователя, чтобы найти схему подключения пускового реле, а также его расположение в вашей модели холодильника.

Заменить блок довольно просто. Просто отключите неисправный компонент и вставьте новый. Вы просто снимаете крышку на задней панели холодильника, вытаскиваете реле из гнезда, а затем подключаете новое пусковое реле на его место. В Интернете есть множество ресурсов, которые должны точно сказать вам, какая модель пускового реле понадобится вашему холодильнику.

Проверка пускового реле холодильника

Лучше всего проверить пусковое реле холодильника с помощью мультиметра. Мультиметры дают точные показания и могут сообщить вам, пора ли заменить деталь.К счастью, для проверки пускового реле с помощью мультиметра требуется всего несколько простых шагов.

1. Выключите холодильник

Отключите холодильник от сети, чтобы отключить питание. Это сделает работу с ним безопасной и позволит получать точные показания мультиметра.

2. Снимите реле

Снимите крышку пускового реле. Аккуратно используйте плоскогубцы, чтобы снять разъем и провод с реле. Это освободит реле и позволит вам удалить его. Осмотрите на наличие признаков повреждения и коррозии и верните на место, если вы их не обнаружите.

3. Используйте мультиметр

.

Подсоедините мультиметр к клеммам пускового реле, установите правильное напряжение и выполните проверку. Если показания мультиметра низкие, это означает, что ваше пусковое реле неисправно и его необходимо заменить.

Можно ли обойти пусковое реле холодильника?

Теперь, когда вы знаете, как определить неисправное пусковое реле холодильника, есть еще один вариант, который следует принять во внимание. Когда пусковое реле не работает, это означает, что холодильник не охлаждается должным образом. А когда холодильник не охлаждает должным образом, продукты внутри могут довольно быстро испортиться .

Итак, вам может понадобиться обойти пусковое реле, чтобы запустить компрессор. Это позволит холодильнику работать при низкой температуре, пока вы не купите новое пусковое реле и не замените старое.

Как обойти пусковое реле холодильника

Сначала убедитесь, что вы приняли надлежащие меры предосторожности. Отключите холодильник от сети и отодвиньте его от стены.Найдите защитную пластину (она находится в нижней задней части холодильника и ее нужно просто отвинтить с помощью отвертки). Отложите пластину и винты в сторону.

Согните или нажмите на металлическую коробку, которая находится в нижней правой задней части холодильника; это отключит его . Когда он будет удален, вы сможете увидеть релейную систему. С помощью плоской отвертки нажмите вниз между корпусом и самим реле. Затем нажмите на пусковое реле и вытяните его, чтобы полностью удалить.

Немного сдвиньте провод реле, чтобы облегчить доступ к нему. Снимите металлический разъем, который прикрепляет его к системе реле, и используйте плоскогубцы, чтобы оголить часть провода, но убедитесь, что вы уходите не более чем на ¼ дюйма в любую сторону. Используйте изоленту, чтобы соединить оба конца обратного провода с корпусом реле; это должно полностью обойти отсутствующее реле и замкнуть цепь.

Установите на место крышку коробки и защитную пластину. Восстановите питание этого выключателя, а затем снова подключите холодильник.Убедитесь, что вы следите за ним в течение нескольких часов, чтобы убедиться, что компрессор работает правильно. Если это так, вы можете смело покупать новое пусковое реле и заменять его позже.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что вызывает отказ пускового реле?

Одной из наиболее частых причин выхода из строя пускового реле являются скачки напряжения.Плохо то, что скачки напряжения могут быть незаметны. Эти скачки напряжения, которые могут быть вызваны индуктивными нагрузками с горячим переключением, часто ускоряют процесс старения пускового реле .

Это может произойти даже в приложениях с низким уровнем сигнала. Неисправные УТТ и даже аварии также могут стать причиной выхода из строя реле. Если вы хотите проверить работоспособность вашего текущего пускового реле, наличие автоматического испытательного оборудования (ATE) является отличным инструментом. Это часто позволяет быстро определить, работает ли пусковое реле, чтобы вы могли заменить его, вместо того, чтобы пытаться выяснить, что с ним не так.

Связанные руководства

Райан Вомельдорф

Райан Уомелдорф имеет более чем десятилетний опыт писательского мастерства. Он любит вести блог о строительстве, сантехнике и других домашних темах. Райан также любит хоккей и всю жизнь является фанатом спорта Баффало.

Последние публикации

ссылка на Я слышу, как говорит мой сосед сверху! Что теперь? ссылка на Сколько времени сохнет грунтовка?

Сколько времени сохнет грунтовка?

Покраска вашего дома — это более простой и доступный способ оживить ваше пространство, чем полномасштабная реконструкция.Хотя вы можете нанять профессионала для выполнения этой работы, покраска — это самая сложная задача…

Ремонт пускового реле холодильника помогает



Примеры проверки омметром пускового реле компрессора и компрессора. Имейте в виду, что они могут быть в порядке, но все равно быть плохими! Омирование и проверка исправности являются, по крайней мере, хорошим признаком того, что реле и/или компрессор будут работать, но это НЕ высечено на камне!

Снимите дужку, удерживающую реле/перегрузку компрессора. Снимите двухпроводной разъем с реле/перегрузки. Снимите реле/перегрузку прямо с компрессора. Встряхните устройство и посмотрите, не заметите ли вы какой-либо дребезжащий звук, указывающий на необходимость замены реле/перегрузки. Это распространенная проблема, встречающаяся в основном в холодильниках Whirlpool/Kenmore/Kitchen Aid. Большинство неисправных реле/перегрузок были установлены на компрессорах Embraco. Используйте омметр, настроенный на самую низкую шкалу, чтобы проверить реле от двух клемм на передней части корпуса.Измеритель должен показывать сопротивление от 3 до 26 Ом. Неисправное реле будет измерять нулевое (0) Ом (закороченное) или бесконечное сопротивление (разомкнутое). Снимите реле/перегрузку и посмотрите на три контакта на компрессоре. Они расположены в виде треугольника. Контакт в верхней части треугольника является общим терминалом. Два контакта под общей клеммой — Start слева и Run справа. Эта конфигурация также может быть противоположной с общей клеммой или вершиной треугольника внизу. Установите омметр на шкале RX10. Измерьте сопротивление пусковых обмоток между общей клеммой и клеммой пуска. Омметр должен показывать от 3 до 11 Ом. Измерьте сопротивление рабочих обмоток между общей клеммой и рабочей клеммой. Омметр должен показывать от 1 до 5 Ом. Измерьте расстояние между каждой клеммой и корпусом компрессора. Омметр должен показывать бесконечное сопротивление (1). Любое другое значение указывает на короткое замыкание компрессора.

Несколько иллюстраций из магазина “Ремонт бытовой техники Рика”….Спасибо!


Детали для ремонта холодильника



%PDF-1.4 % 226 0 объект > эндообъект внешняя ссылка 226 77 0000000016 00000 н 0000002195 00000 н 0000002335 00000 н 0000002519 00000 н 0000002642 00000 н 0000003242 00000 н 0000003365 00000 н 0000003504 00000 н 0000003642 00000 н 0000003781 00000 н 0000003919 00000 н 0000004056 00000 н 0000004195 00000 н 0000004334 00000 н 0000004473 00000 н 0000004611 00000 н 0000004750 00000 н 0000004889 00000 н 0000005028 00000 н 0000005166 00000 н 0000005331 00000 н 0000005506 00000 н 0000008209 00000 н 0000008640 00000 н 0000008833 00000 н 0000013412 00000 н 0000013683 00000 н 0000018241 00000 н 0000020361 00000 н 0000020903 00000 н 0000021075 00000 н 0000025222 00000 н 0000025361 00000 н 0000029041 00000 н 0000031421 00000 н 0000033727 00000 н 0000033841 00000 н 0000033911 00000 н 0000033992 00000 н 0000035368 00000 н 0000035642 00000 н 0000035872 00000 н 0000035899 00000 н 0000036263 00000 н 0000038953 00000 н 0000039347 00000 н 0000039820 00000 н 0000040486 00000 н 0000040764 00000 н 0000041697 00000 н 0000041998 00000 н 0000046419 00000 н 0000046918 00000 н 0000047517 00000 н 0000059938 00000 н 0000059977 00000 н 0000078341 00000 н 0000078380 00000 н 0000088638 00000 н 0000112326 00000 н 0000127921 00000 н 0000130030 00000 н 0000149945 00000 н 0000184117 00000 н 0000184194 00000 н 0000184272 00000 н 0000184349 00000 н 0000184429 00000 н 0000184506 00000 н 0000184584 00000 н 0000184662 00000 н 0000184739 00000 н 0000184818 00000 н 0000184896 00000 н 0000184973 00000 н 0000185051 00000 н 0000001877 00000 н трейлер ]/предыдущая 675094>> startxref 0 %%EOF 302 0 объект >поток wZgȳ\byrQ5C*wqFzm4ӈp8X󗔈C,sy}ɻmOE” qS?nDEICA^ǽ#”=~aY@g%{O4[Q ! ak6QVDn9Rb ga”g&hhIpL;-H(be%j9HA

.
