Предохранители и реле Peugeot 207, схема и описание

Рубрика: PeugeotАвтор: admin

Рассматриваем автомобиль Peugeot 207, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.

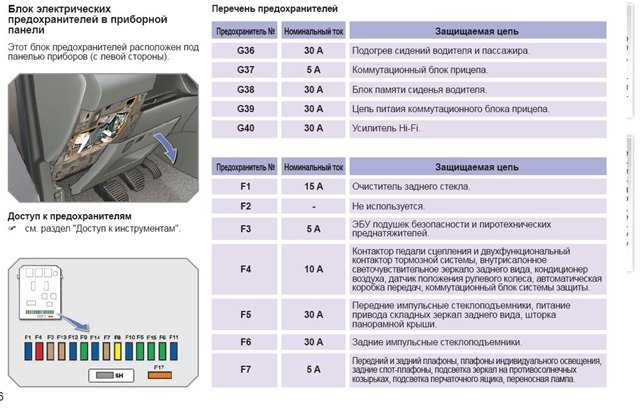

Предохранители в салоне Пежо 207

Монтажный блок в салоне автомобиля расположен со стороны водителя в нижней части панели управления. Блок закрыт защитной крышкой.

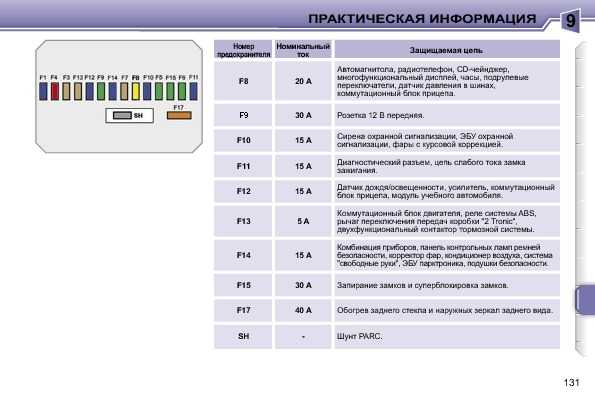

Схема блока предохранителей в салоне Пежо 207

Описание

  1. 15 A Очиститель заднего стекла
  2. Свободен.
  3. 5 A ЭБУ подушек безопасности и пиротехнические натяжители.
  4. 10 A Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, насос для подачи присадки в сажевый фильтр (на дизелях).
  5. 30 A Электрические электростеклоподъемники стеклоподъемники , шторка, задние панорамной импульсные крыши (на SW).
  6. 30 A Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида.
  7. 5 A Плафоны освещения передний, подсветка и задний на противосолнечном, плафоны индивидуального козырьке, подсветка перчаточного ящика.
  8. 20 A Автомагнитола дисплей, часы, подрулевые радиотелефон переключатели, многофункциональный, коммутационный блок прицепа.
  9. 30 A Предохранитель прикуривателя Пежо 207, Розетка 12 В передняя, розетка 12 В задняя (SW).
  10. 15 A Свободен.
  11. 15 A Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач.
  12. 15 A Датчик дождя/освещенности, усилитель, коммутационный блок прицепа, модуль учебного автомобиля.
  13. 5 A Коммутационный блок двигателя, реле системы ABS, двухфункциональный контактор тормозной системы.
  14. 15 A Комбинация безопасности приборов , корректор , панель фар, кондиционер контрольныхвоздуха ламп ремней , система «свободные руки», ЭБУ парктроника, подушки безопасности.
  15. 30 A Запирание замков.
  16. Свободен
  17. 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
  18. SH — Шунт PARC.

Отдельно находятся: G39 — 20 A Свободен и G40 — 20 A Обогрев сидений водителя и пассажира.

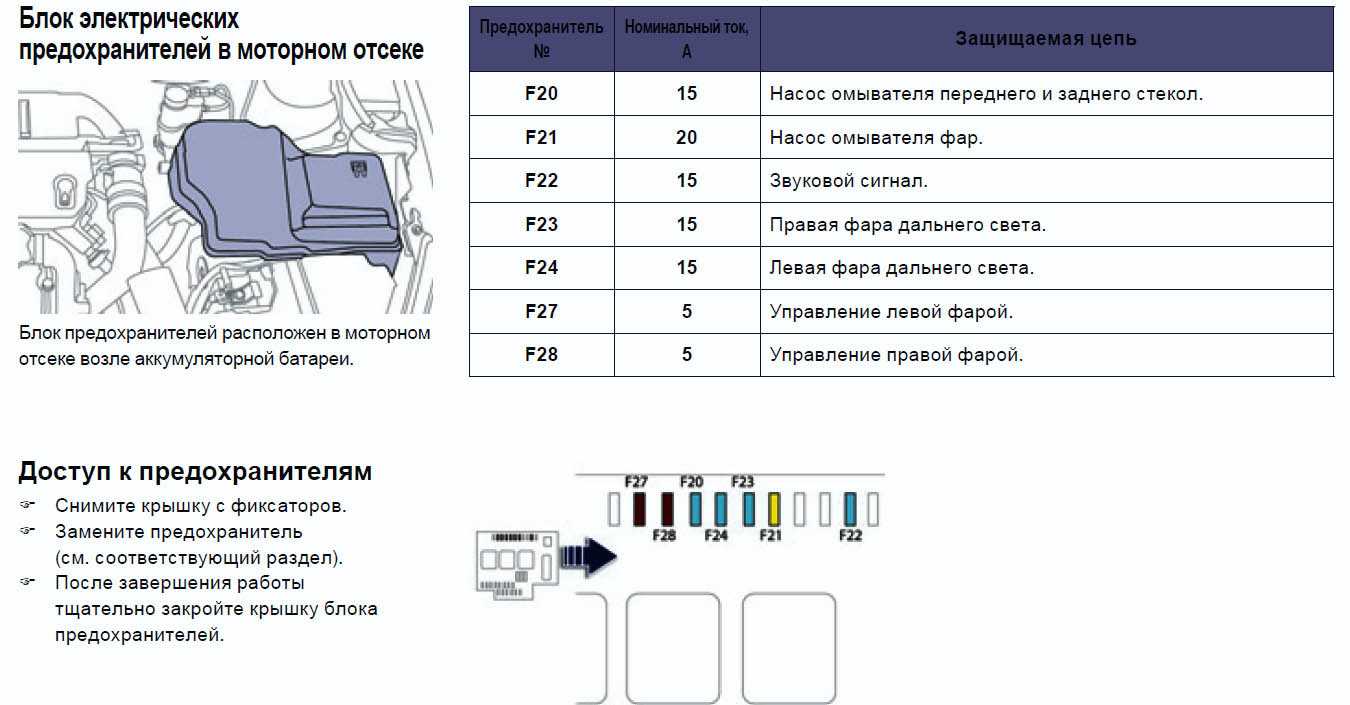

Предохранители и реле под капотом Пежо 207

Монтажный блок расположен в левой части моторного отсека возле АКБ.

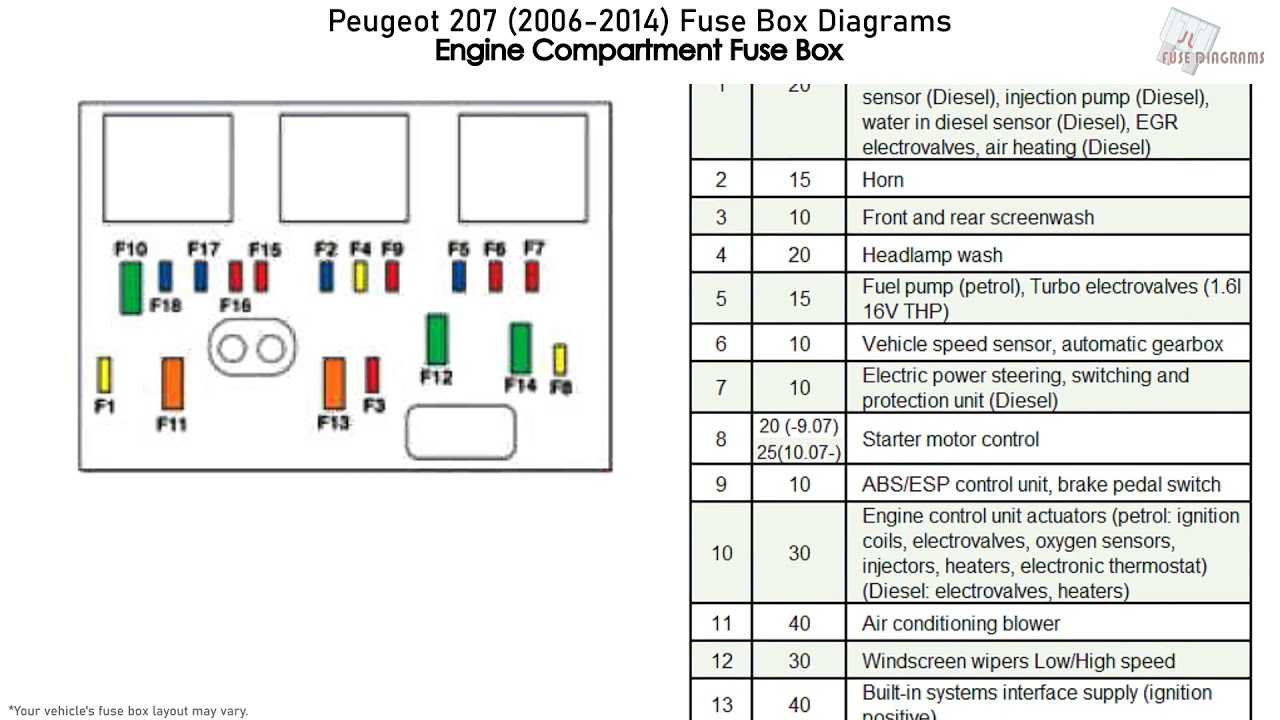

Схема блока предохранителей под капотом Пежо 207

Описание

  • F1 20 A Питание ЭБУ двигателя и реле электродвигателя вентилятора системы охлаждения, электромагнитные клапаны системы
    распределения и адсорбера (1,6 л THP 16V), датчик расхода воздуха (на дизелях), топливный насос высокого давления (на дизелях), датчик воды в дизтопливе, электроклапаны системы рециркуляции отработавших газов, подогрев воздуха (на дизелях).
  • F2 15 A Звуковой сигнал.
  • F3 10 A Омыватели ветрового и заднего стекол.
  • F4 20 A Омыватель фар.
  • F5 15 A Топливный насос (на бензиновых двигателях), электромагнитные клапаны системы турбонаддува (1,6 л THP 16V).
  • F6 10 A Датчик скорости движения автомобиля, автоматическая коробка передач.
  • F7 10 A Электрический усилитель рулевого управления, реле коммутатора с системой защиты (на дизелях).
  • F8 25 A Выключатель стартера.
  • F9 10 A ЭБУ систем ABS/ESP, контактор тормозной педали.
  • F10 30 A Компоненты системы ЭСУД двигателя (бензиновый двигатель: катушки зажигания, электроклапаны, кислородные датчики, инжекторы, подогреватели, управляемый термостат) (дизельный двигатель: электроклапаны, подогреватели).
  • F11 40 A Вентилятор системы кондиционирования воздуха.
  • F12 30 A Медленная/быстрая скорость очистителя ветрового стекла.
  • F13 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
  • F14 30 A Подогреватель дизельного топлива.
  • F15 10 A Левая фара дальнего света.
  • F16 10 A Правая фара дальнего света.
  • F17 15 A Левая фара ближнего света.
  • F18 15 A Правая фара ближнего света.

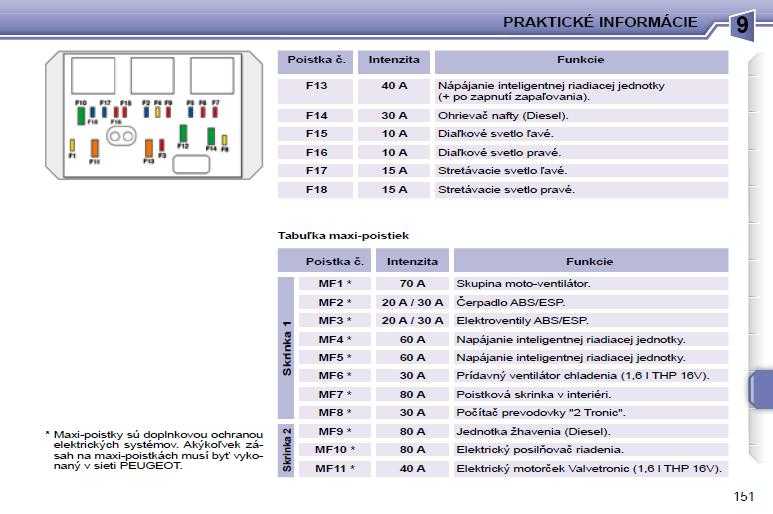

В нижней части блока расположены предохранители высокой мощности (предохранители макси).

Описание

MF1 70 A Вентилятор системы охлаждения.
MF2 20 A/30 A Насос системы ABS/ESP.
MF3 20 A/30 A Электро клапаны ABS/ESP.
MF4 60 A Питание интеллектуального коммутационного блока.
MF5 60 A Питание интеллектуального коммутационного блока.
MF6 30 A Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V).
MF7 80 A Блок предохранителей салона.
MF8 30 A Свободен.
MF9 80 A Блок системы подогрева (на дизелях).
MF10 80 A Электрический усилитель рулевого управления.
MF11 40 A Электрический двигатель Valvetronic (1,6 л THP 16V).

Руководство по эксплуатации Пежо 207

Скачать полное руководство по эксплуатации можно здесь — тыц!



0 5 223

Понравилась статья? Поделиться с друзьями:

Предохранители и реле PEUGEOT, Пежо 207 (расположение, назначение)

Просмотров: 47224

 Peugeot 207 пришел на смену Peugeot 206 в 2006 году. Позднее в 2009 году появился открытый кузов. В том же 2009 году была выпущена рестайлинговая версия хэтчбека. Автомобиль получил обновленную переднюю часть с новым бампером и иным оформлением радиаторной решетки и вентиляционных отверстий, более широко расставленные противотуманные фары. Обновлена светотехника (в частности, появились новые светодиодные задние фонари), установлены колесные диски иного дизайна.


  В стандартное оснащение Peugeot 207 входит система ABS с электронным распределителем тормозного усилия и усилителем экстренного торможения, подушка безопасности водителя и переднего пассажира, боковые подушки безопасности. В максимальной комплектации безопасность пассажиров и водителя обеспечивают шесть подушек (включая две надувные шторки безопасности). Для автомобиля доступны регулируемый ограничитель скорости и круиз-контроль, сигнализатор падения давления в шинах, парковочные датчики. А также фары с подсветкой поворотов.

 Можно с уверенностью говорить о том, что автомобиль стал куда более сложным по электрической схеме, нежели его собрат. При этом сохранилась классическая концепция электропроводки в автомобиле в целом. Если что-то и отказывает, то в первую очередь ищем неисправности в блоках реле и предохранителей машины, которые расположены в моторном отсеке и салоне. Именно о таких блоках реле и предохранителей и пойдет речь в это статье.

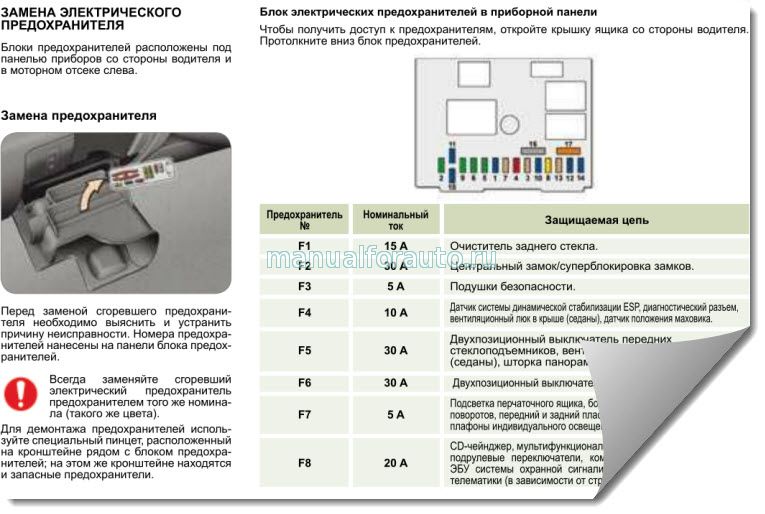

Предохранители и реле в салоне PEUGEOT, Пежо 207

Начнем с предохранителей и реле в салоне. Они расположены со стороны водителя внизу панели приборов.

Визуально выглядят так.

Что по поводу их предназначения в цепях, то смотрим список ниже.

  • 15 A Очиститель заднего стекла
  • Свободен.
  • 5 A ЭБУ подушек безопасности и пиротехнические натяжители.
  • 10 A Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, насос для подачи присадки в сажевый фильтр (на дизелях).
  • 30 A Электрические электростеклоподъемники стеклоподъемники , шторка, задние панорамной импульсные крыши (на SW).
  • 30 A Передние импульсные электростеклоподъемники, питание привода боковых зеркал заднего вида.
  • 5 A Плафоны освещения передний, подсветка и задний на противосолнечном, плафоны индивидуального козырьке, подсветка перчаточного ящика.
  • 20 A Автомагнитола дисплей, часы, подрулевые радиотелефон переключатели, многофункциональный, коммутационный блок прицепа.
  • 30 A Розетка 12 В передняя, розетка 12 В задняя (SW).
  • 15 A Свободен.
  • 15 A Диагностический разъем, цепь слабого тока замка зажигания, ЭБУ автоматической коробки передач.
  • 15 A Датчик дождя/освещенности, усилитель, коммутационный блок прицепа, модуль учебного автомобиля.
  • 5 A Коммутационный блок двигателя, реле системы ABS, двухфункциональный контактор тормозной системы.
  • 15 A Комбинация безопасности приборов , корректор , панель фар, кондиционер воздуха, контрольных ламп ремней, система «свободные руки», ЭБУ парктроника, подушки безопасности.
  • 30 A Запирание замков.
  • Свободен
  • 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
  • SH — Шунт PARC.

Теперь о предохранителях в моторном отсеке.

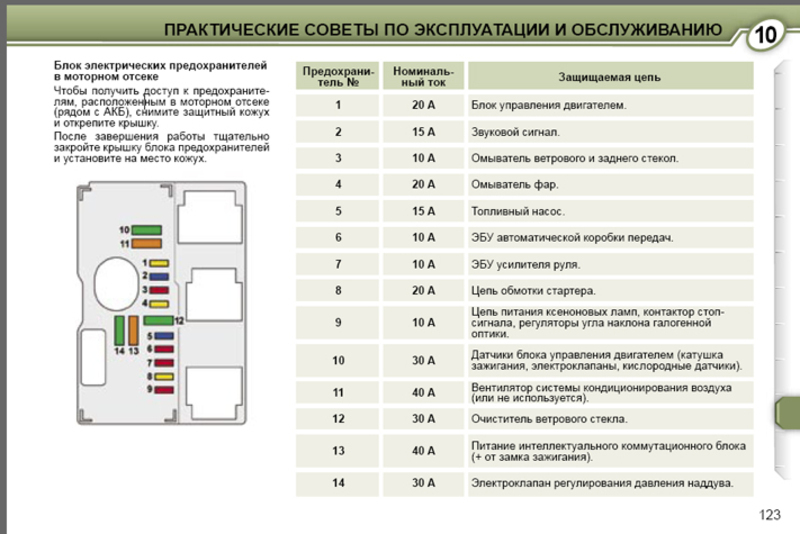

Предохранители и реле в моторном отсеке PEUGEOT, Пежо 207

Предохранители в моторном отсеке расположены с левой стороны по ходу движения. Схематично блок под крышкой выглядит так.

А вот так на фотографии.

Что на счет предназначений предохранителей, то их номиналы и функционал представлен в информации ниже.

  • F1 20 A Питание ЭБУ двигателя и реле электродвигателя вентилятора системы охлаждения, электромагнитные клапаны системы
    распределения и адсорбера (1,6 л THP 16V), датчик расхода воздуха (на дизелях), топливный насос высокого давления (на дизелях), датчик воды в дизтопливе, электроклапаны системы рециркуляции отработавших газов, подогрев воздуха (на дизелях).
  • F2 15 A Звуковой сигнал.
  • F3 10 A Омыватели ветрового и заднего стекол.
  • F4 20 A Омыватель фар.
  • F5 15 A Топливный насос (на бензиновых двигателях), электромагнитные клапаны системы турбонаддува (1,6 л THP 16V).
  • F6 10 A Датчик скорости движения автомобиля, автоматическая коробка передач.F7 10 A Электрический усилитель рулевого управления, реле коммутатора с системой защиты (на дизелях).
  • F8 25 A Выключатель стартера.
  • F9 10 A ЭБУ систем ABS/ESP, контактор тормозной педали.
  • F10 30 A Компоненты системы ЭСУД двигателя (бензиновый двигатель: катушки зажигания, электроклапаны, кислородные датчики, инжекторы, подогреватели, управляемый термостат) (дизельный двигатель: электроклапаны, подогреватели).
  • F11 40 A Вентилятор системы кондиционирования воздуха.
  • F12 30 A Медленная/быстрая скорость очистителя ветрового стекла.
  • F13 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
  • F14 30 A Подогреватель дизельного топлива.
  • F15 10 A Левая фара дальнего света.
  • F16 10 A Правая фара дальнего света.
  • F17 15 A Левая фара ближнего света.
  • F18 15 A Правая фара ближнего света.

 Здесь необходимо обратить внимание, что на торце, если можно так выразиться, находятся силовые предохранители. Фото приведено.

Эти предохранители предусматривают защиту следующих цепей.

MF1 70 A Вентилятор системы охлаждения.
MF2 20 A/30 A Насос системы ABS/ESP.
MF3 20 A/30 A Электро клапаны ABS/ESP.
MF4 60 A Питание интеллектуального коммутационного блока.
MF5 60 A Питание интеллектуального коммутационного блока.
MF6 30 A Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V).
MF7 80 A Блок предохранителей салона.
MF8 30 A Свободен.
MF9 80 A Блок системы подогрева (на дизелях).
MF10 80 A Электрический усилитель рулевого управления.

MF11 40 A Электрический двигатель Valvetronic (1,6 л THP 16V).

 * – на фото стоят не все предохранители, так как предохранители устанавливаются в зависимости от комплектации.

На этом можно завершить обзорную статью по поводу предохранителей и реле в автомобиле PEUGEOT, Пежо 207.

Реле на Пежо 207

С реле на этой машине все плохо, так как все по технологии должно решаться заменой блока от донора, по другому никак — все реле залиты компаундом на вечно! А самое противное — что в этом блоке часто бывают проблемы с завода — пайка от тряски трескается и пропадает контакт, что на предохранителях, что на реле! Часто бывают проблемы с силовыми цепями, скажем реле или предохранитель стартера.

Схема блока предохранителей Пежо 207 и реле с назначением и расположением

ПежоОтзывов: 3

Пежо 207 выпускался в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. В 2009 году был признан лучшим -продажа автомобиля в г. Европа в своем классе и получила рестайлинг, затронувший как интерьер, так и экстерьер. Выпускался в вариантах кузова: хэтчбек, SW (универсал) и CC (купе). Предлагаем ознакомиться со схемами блоков предохранителей Пежо 207 и их подробным описанием, показать места расположения, а также выделить предохранитель прикуривателя.

Эта модель имеет 2 блока предохранителей и реле.

Салон

Расположен под приборной панелью с левой стороны. Для получения доступа нужно снять крышку с защелок, потянув за ее верхнюю часть и только потом полностью снять.

Сами предохранители внизу. Серийный номер указан сбоку.

Фото

Обозначение

  1. 15 A Стеклоочиститель заднего стекла
  2. Бесплатно.
  3. 5 A Компьютер подушек безопасности и пиротехнические натяжители.
  4. 10 А Контактор педали сцепления, диагностический разъем, светочувствительное зеркало заднего вида, кондиционер, датчик положения рулевого колеса, насос присадки к сажевому фильтру (на дизельных двигателях).
  5. 30 A Электрические стеклоподъемники, электрические стеклоподъемники, шторка, задняя панорамная импульсная крыша (на SW).
  6. 30 А Передние импульсные электростеклоподъемники, питание привода боковых зеркал.
  7. 5 A Плафоны передние, фонари и задние фонари с защитой от солнца, фонари индивидуального козырька, фонари перчаточного ящика.
  8. 20 A Дисплей автомагнитолы, часы, радиотелефонные переключатели на рулевой колонке, многофункциональное устройство, коммутационный блок прицепа.
  9. 30 A Розетка 12 В спереди, розетка 12 В сзади (SW).
  10. 15 А Бесплатно.
  11. 15 A Диагностический разъем, слаботочная цепь выключателя зажигания, ЭБУ автоматической коробки передач.
  12. 15 А Датчик дождя/света, усилитель, коммутационный блок прицепа, модуль учебного автомобиля.
  13. 5 A Блок управления двигателем, реле ABS, двухфункциональный тормозной контактор.
  14. 15 A Комбинация приборов безопасности, корректор, панель фар, пилотный кондиционер для поясных фар, система громкой связи, парктроник, подушки безопасности.
  15. 30 A Блокировка замков.
  16. Бесплатно
  17. 40 A Обогрев заднего стекла и наружных зеркал.
  18. SH – Шунт PARC.

Предохранитель №9, 30 А, отвечает за прикуриватель.

Отдельно расположены: G39 – 20 А Свободный и G40 – 20 А Обогрев водительского и пассажирского сидений.

Моторный отсек

Блок предохранителей находится в моторном отсеке с левой стороны рядом с аккумулятором под защитной крышкой, подробнее смотрите в видео. Внутри тоже есть реле.

Схема

Назначение

  • F1 20 A Питание ЭБУ двигателя и реле электродвигателя вентилятора системы охлаждения,
    распределение электромагнитные клапаны системы и адсорбера (1,6 л THP 16V), датчик расхода воздуха (на дизельных двигателях), топливный насос высокого давления (на дизельных двигателях), датчик воды в дизельном топливе, электромагнитные клапаны рециркуляции отработавших газов, подогрев воздуха (на дизельных двигателях).
  • F2 15 А Звуковой сигнал.
  • F3 10 A Омыватели ветрового и заднего стекол.
  • F4 20 А Омыватель фар.
  • F5 15 A Топливный насос (на бензиновых двигателях), электромагнитные клапаны турбонагнетателя (1,6 л THP 16 В).
  • F6 10 A Датчик скорости автомобиля, автоматическая коробка передач.
  • F7 10 А Электроусилитель руля, реле включения с системой защиты (на дизельных двигателях).
  • F8 25 А Выключатель стартера.
  • F9 10 А ЭБУ ABS/ESP, контактор педали тормоза.
  • F10 30 A Компоненты ECM двигателя (бензиновый двигатель: катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, нагреватели, управляемый термостат) (дизельный двигатель: электромагнитные клапаны, нагреватели).
  • F11 40 А Вентилятор кондиционера.
  • F12 30 A Медленная/быстрая скорость стеклоочистителя.
  • F13 40 А Питание интеллектуального блока коммутации (подача + после замка зажигания).
  • F14 30 А Предпусковой подогреватель дизельного топлива.
  • F15 10 A Левая фара дальнего света.
  • F16 10 A Правая фара дальнего света.
  • F17 15 A Левая фара ближнего света.
  • F18 15 A Правая фара ближнего света.

В нижней части блока находятся предохранители большой мощности (maxi предохранители – MF).

полное фото коробки под капотом в пежо 207

Цепи защищены

MF1 70 A Вентилятор охлаждения.
MF2 20 A / 30 A Насос ABS/ESP.
MF3 20 A / 30 A Электроклапаны ABS/ESP.
MF4 60 A Источник питания для интеллектуального коммутационного бокса.
MF5 60 A Блок питания для интеллектуального коммутационного бокса.
MF6 30 А Дополнительный вентилятор охлаждения двигателя (1,6 л THP 16 В).
MF7 80 A Блок предохранителей в салоне.
MF8 30 А Бесплатно.
MF9 80 A Блок системы отопления (на дизельных двигателях).
MF10 80 А Электроусилитель руля.
Электродвигатель Valvetronic MF11 40 А (1,6 л THP 16 В).

Peugeot 207 I (2006-2012) схемы блока предохранителей

Годы выпуска: 2006 2007 г. 2008 г. 2009 г. 2010 2011 2012

Блок предохранителей расположен в нижней части передней панели (с левой стороны). Второй блок предохранителей находится в моторном отсеке, рядом с аккумуляторной батареей (слева).

Предохранитель № Номинал (А) Функции
G39 20 A Усилитель Hi-Fi.
G40 – Не используется.
F1 15 А Задний стеклоочиститель
F2 – Не используется.
F3 5 A Блок управления подушками безопасности и преднатяжителями.
F4 10 A Выключатель педали сцепления, диагностический разъем, электрохромное внутреннее зеркало, кондиционер, датчик угла поворота рулевого колеса, насос фильтра твердых частиц (дизель).
F5 30 A Электрические стеклоподъемники, задние электростеклоподъемники с одним касанием, люк на крыше, шторка панорамной крыши (SW).
F6 30 A Электростеклоподъемники передних дверей, складывающиеся зеркала.
F7 5 A Передние и задние плафоны, лампы для чтения карт, освещение солнцезащитного козырька, освещение перчаточного ящика, часы.
F8 20 A Аудиооборудование, аудио/телефон, CD-чейнджер, многофункциональный дисплей, часы, органы управления на рулевом колесе, датчик низкого давления в шинах, блок предохранителей прицепа.
F9 30 A Передняя розетка 12 В, задняя розетка 12 В (SW).
F10 15 А Сирена сигнализации, блок управления сигнализацией, поворотные фары.
F11 15 А Диагностический разъем, слаботочный выключатель зажигания, блок управления автоматической коробкой передач.
F12 15 А Датчик дождя/яркости, усилитель, блок предохранителей прицепа, модуль автошколы.
F13 5 A Блок предохранителей двигателя, реле ABS, двухфункциональный выключатель тормоза, рычаг переключения передач коробки передач “2 Tronic”.
F14 15 A Приборная панель, планка сигнальных ламп непристегнутых ремней безопасности, регулятор фар, кондиционер, комплект громкой связи, блок управления системой помощи при парковке сзади, подушки безопасности.
F15 30 А Блокировка и блокировка.
F17 40 A Антиобледенение заднего стекла и наружных зеркал.
SH – Шунт PARC.
Предохранитель № Номинал (A) Функции
F1 20 А Блок управления двигателем и вентилятором, реле питания, синхронизация и электромагнитные клапаны адсорбера (1.
6 l 16V THP), датчик расхода воздуха (дизель), ТНВД (дизель), датчик воды в дизеле (дизель), электромагнитные клапаны рециркуляции отработавших газов, подогрев воздуха (дизель).
F2 15 A Звуковой сигнал
F3 10 A Передний и задний стеклоочистители.
F4 20 А Омыватель фар.
F5 15 A Топливный насос (бензиновый), электромагнитные клапаны турбонаддува (1,6 л, 16 В, THP).
F6 10 A Датчик скорости автомобиля, автоматическая коробка передач.
F7 10 А Электроусилитель руля, поворотные фары, реле управления поворотными фарами, коммутация и блок защиты (Дизель).
F8 25 А Управление стартером.
F9 10 A Блок управления ABS/ESP, датчик педали тормоза.
F10 30 A Приводы блока управления двигателем (бензин: катушки зажигания, электромагнитные клапаны, лямбда-зонды, форсунки, обогреватели, регулируемый термостат) (Дизель: электромагнитные клапаны, обогреватели).
F11 40 А Вентилятор кондиционера.
F12 30 A Стеклоочистители Низкая/Высокая скорость.
F13 40 A Питание встроенного системного интерфейса (зажигание положительное).
F14 30 А Дизельный обогреватель (Дизель).
F15 10 A Левая фара дальнего света.
F16 10 A Правая фара дальнего света.
F17 15 A Левая фара ближнего света.
F18 15 A Правая фара ближнего света.

Макси предохранители:

Предохранитель № Номинал (A) Функции
MF1 * 70 A Вентилятор в сборе.
MF2 * 20 A/30 A Насос ABS/ESP.
МФ3 * 20 A/30 A Электромагнитные клапаны ABS/ESP.
MF4 * 60 A Питание встроенного системного интерфейса.
MF5 * 60 А Питание встроенного системного интерфейса.
MF6 * 30 А Дополнительный вентилятор в сборе (1,6 л, 16 В, THP).
MF7 * 80 А Блок предохранителей в салоне.
MF8 * 30 А ЭБУ коробки передач “2 Tronic”.
MF9 * 80 А Блок обогрева (Дизель).
MF10 * 80 А Рулевое управление с электроусилителем.
MF11 * 40 A Электродвигатель Valvetronic (1,6 л 16 В THP).

* Максимальные предохранители обеспечивают дополнительную защиту для электрических систем. Все работы по макси-предохранителям должны проводиться у дилера PEUGEOT.
