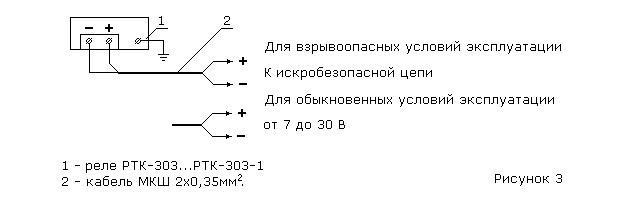

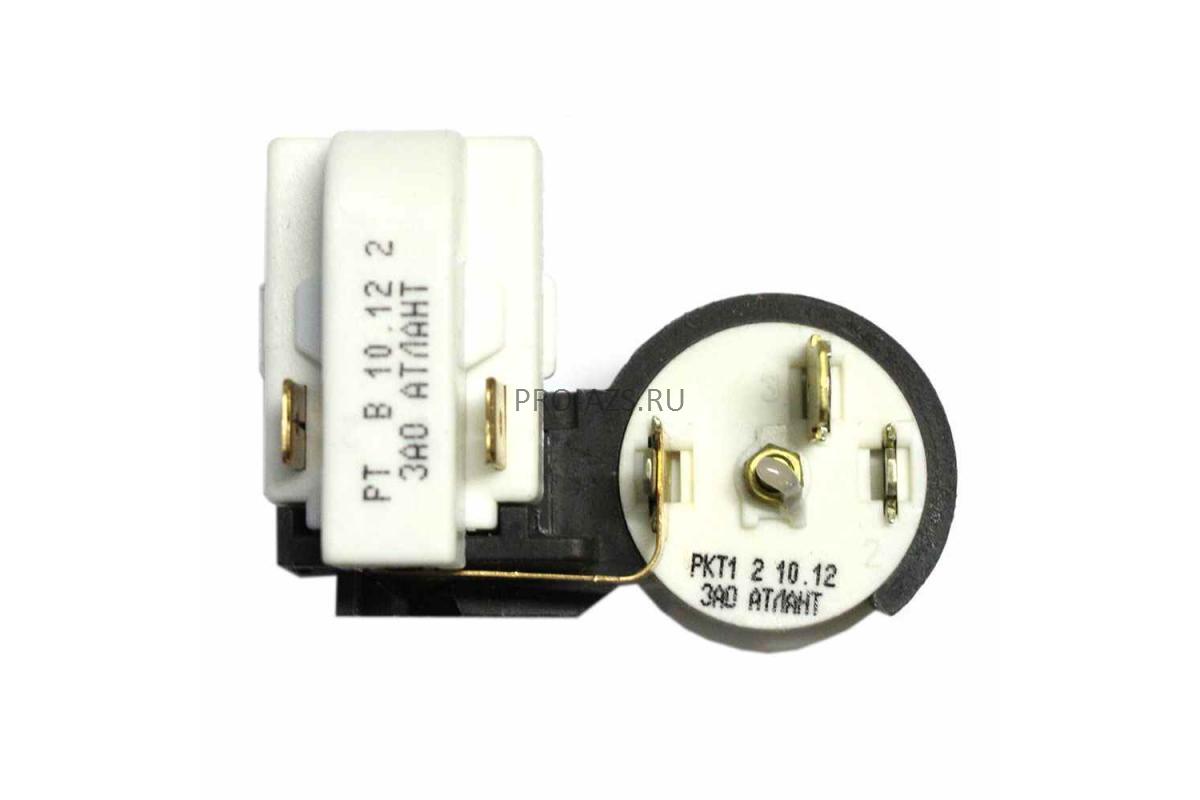

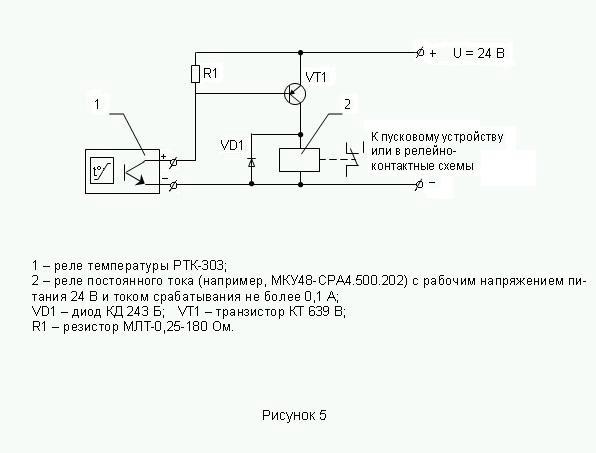

Схема подключения реле ртк 2: Реле ркт 2 как подключить – реле, РКТ, РКТ-1, РТ, пускозащитное реле, характеристики, токи, температурв, реле на холодильник, РКТ2, РКТ1, РКТ3, РКТ5, РКТ6

Содержание

Реле контроля тока РКТ-1 на Дин рейку, Россия



РАБОТА РЕЛЕ

 Реле контроля тока имеет два режима работы: режим максимального тока и режим минимального тока. Выбор режима работы осуществляется переключателем №1. Если переключатель №1 установлен в положение «Iн>» – режим максимального тока (срабатывание выше установленного значения), если в положение «Iн<» – режим минимального тока (срабатывание ниже установленного значения).

 Реле имеет функцию инверсии выхода, которая определяется положением переключателя №4.

 Когда переключатель №4 находится в положении «выкл», исполнительное реле остаётся выключенным до тех пор, пока значение контролируемого тока не станет выше заданного порога срабатывания. Когда значение тока превысит значение уставки, исполнительное реле включится после отсчёта установленной выдержки времени t, после возвращения значения тока значения уставки, реле выключится без задержки. Если во время отсчёта выдержки времени t значение тока вернётся в пределы уставки, работа будет продолжена без переключения исполнительного реле.

 Когда переключатель №4 находится в положении «вкл» (инверсия – включена) исполнительное реле после отсчёта выдержки времени t включается и находятся во включённом состоянии до тех пор пока значение тока не станет меньше уставки и через установленное время задержки «t» отключается. При возврате значения тока в установленные пределы реле включается. Инверсия реле поддерживается для режима минимального и максимального тока.

 Переключатель №3 определяет задержку включения «tвкл» 0,5с или 5с (для исключения срабатывания от пусковых токов). После включения питания в течении этого времени измерение тока в контролируемой цепи не происходит и исполнительное реле остаётся в отключённом состоянии.

 Переключатель №2 включает функцию «памяти» – запоминания состояния ошибки. Если после срабатывания реле значение тока вернётся в установленные пределы, реле возвращается в исходное состояние с учётом заданного гистерезиса (переключатель №2 в положении «б.

пам.» – функция «память» выключена). При установке переключателя №2 в положение «пам.» возврат в исходное состояние произойдёт только после снятия и повторного включения питания или после кратковременного перевода переключателя №2 в положение «сброс».



 ВНИМАНИЕ: Установка режимов работы и установка времени срабатывания реле осуществляется при выключенном напряжении питания.

 Уставка выбирается потенциометром, в пределах 10…100% от максимального значения тока (дискретность уставки 10%). Максимальное значение тока определяется типом реле и схемой подключения.

 В цепи переменного тока напряжение питания на реле подаётся на клеммы «L1» и «L2». При измерении тока в диапазоне до 1А, нагрузка подключается клеммам «L1» и «Е2», при измерении тока в диапазоне до 5А – к клеммам «L1» и «Е1». При подаче питания на реле включается зелёный индикатор «U». Когда исполнительное реле включено замкнуты  контакты 11-14 и включён жёлтый индикатор «», когда выключено – замкнуты контакты 11-12, жёлтый индикатор «» выключен.

схемы стиральных машин

Стиральные машины типа СМР

Стиральная машина “Рига-17”

Внешний вид стиральной машины представоен на фото слева. Схема приведена на рис.5. В схему входят пускозащитное реле типа РТК, электродвигатель М типа АД180-4/71 с пусковой обмоткой L1 и рабочей обмоткой L2, реле времени КТ типа РВ-6, переключатель режима работы машины S типа ПСМ-10.
Включение машины осуществляется поворотом ручки-указателя реле времени. Отключение машины происходит автоматически по истечении установленного времени. Для пуска и защиты от перегрузок двигателя стиральная машина снабжена автоматическим пускозащитным реле типа РТК.

Переключатель режимов работы ПСМ-10 можно увидеть на фото слева.
Внешний вид реле РВ-6 представлен на фото справа.
На некоторых сайтах можно встретить предложения о продаже таких реле. Например, здесь
http://www.gmbm-shop.ru/index.php?productID=1872&picture_id=5304

Мелкие детали данных изделий можно посмотреть в увеличенном виде, нажав на каждую из фотографий.
Вообще говоря, стиральных машин каждого вида много и рассматривать их все смысла нет, поскольку их выпуск в свое время ограничивался разнообразием применяемых двигателей и реле. К тому же многие машинки, несмотря на их разные названия, имеют одинаковый внешний вид и алгоритм работы. Например, представленная на фото стиральная машина “Рига-17” и, скажем, “Киргизия-4” и меют одинаковый внешний вид и различаются только используемым двигателем. В “Киргизия-4” это двигатель типа АЕР16УХЛ4. Хотя были и сложные для того времени машинки, вроде “Вятка-автомат”. К тому же на просторах интернета можно без труда все это найти, а мы, чтобы облегчить вам поиск информации по данной ретротехнике , приведем в конце необходимую литературу по данному вопросу, с помощью которой и создавалась, собственно, эта страничка, а также сводную таблицу по используемому электрооборудованию в различных моделях стиральных машин. А на фото ниже можно увидеть в разобранном виде реле времени РВ-6А и пускозащитное реле РТК.

читать далее…

для увеличения кликнуть по фото

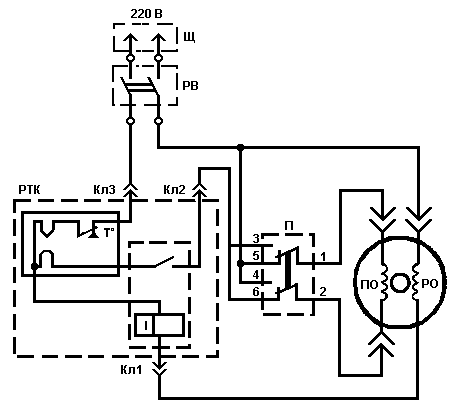

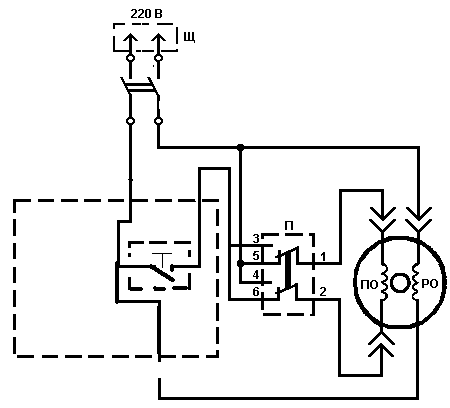

Стиральная машина “Волга-9” СМР-1,5

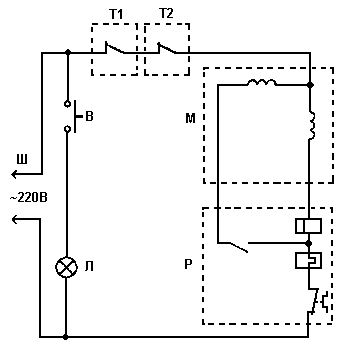

Электрическая схема стиральной машины “Волга-9” включает в себя электродвигатель М типа ДБСМ-1Е4 с пусковой ПО и рабочей РО обмотками. Перключатель В типа 10-4У42 служит для переключения обмоток двигателя на два режима работы.
Реле времени РВ типа РВ-6 рассчитано на 6 минут работы. Пускозащитное реле типа РТК-1-1 предназначено для предохранения обмоток электродвигателя от перегрева и отключения его при перегрузке.


Штепсельная вилка Ш надета на соединительный шнур.

Стиральная машина “Русалка” СМР-2

Электрическая схема стиральной машины “Русалка” типа СМР-2 включает в себя электродвигатель насоса М1 типа ЭНСМ-1, электродвигатель активатора М2 типа АВЕ-071-4С, ЭРУ – электронно-реверсивное устройство, КТ – реле времени серии РВ-6А, R – резистор номиналом 100кОм серии МЛТ-2, С1 – конденсатор типа К75-37 и КБГ-МН-2-600В емкостью 6мкФ, SA1/2 и SA1/3 – переключатели программ серии ПП 1-236-0, SA2 – тумблер типа Т1, ХР – соединительный шнур ШБВЛ-ВП 2х0,75.

Стиральные машины типа СМП

Стиральная машина “Рига-15” СМП-1,5

Электрическая схема стиральной машины “Рига-15” и ее центрифуги представлены на рис. 5а, б. В электросхему стиральной машины входят электродвигатель М1 типа АД80-4/71С с пусковой ПО и рабочей РО обмотками, пускозащитное реле типа РТК, реле времени В1 типа РВ-6, переключатель серии ПМЭ10, клеммная колодка КЛ и штепсельное соединение Ш.
В электросхему центрифуги входят электродвигатель М2 типа АВЕ-07-4ц с пусковым конденсатором С, пакетный выключатель В3 и штепсельное соединение Ш.В зависимости от режима стирки будут соединены следующие контакты:

контакты

режим стирки

бережный

нормальный

1

+

2

+

2′

+

3

+

Стиральная машина “Аурика-80” СМП-2

Стиральная машина “Аурика-80” выпускалась в трех исполнениях.
Исполнение 1 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 115В и 60Гц; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б1 на 115В и 60Гц; защитного реле РТ типа РТ-10-3,3; конденсаторов С1 и С2 типа К42-19; микровыключателя МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при обслуживании и эксплуатации; реле времени РВ типа РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2.

Электрооборудование исполнения 2 состоит из электродвигателя М1 привода активатора типа ДАВ 71-4 на 220В; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б на 220В; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя МП типа МП 2101, автоматически отключающего привод центрифуги при открытии крышки бака центрифуги для обеспечения безопасности при эксплуатации; реле времени РВ-6А, предназначенного для включения машины и автоматического отключения ее через определенное время; шнура типа ШБВЛ-2 и автотрансформатора ТР типа АПБ-630.

Электрооборудование стиральной машины “Аурика-80” исполнения 3 сомтоит из электродвигателя М1 (рис.6) привода активатора типа АВЕ-071-4; электродвигателя М2 привода центрифуги типа ДЦСМ-3Б; защитного реле РТ типа РТ-10-1,4; конденсатора С1 типа КБГ-МН-2 и конденсатора С2 типа МБГП-1; микровыключателя блокировки крышки центрифуги МП типа МП 2101; реле времени РВ типа РВ-6А, предназначенного для включения и автоматического отключения машины; шнура ШБВЛ-2.

Стиральная машина “Сибирь-6” СМП

Электрическая схема стиральной машины “Сибирь-6” показана на рис.7. Для привода активатора в стиральной машине использован электродвигатель М1 типа АВЕ-071-4С мощностью 180 Вт и частотой вращения 1350об/мин. Вращение ротора центрифуги осуществляется электродвигателем М2 типа ДАО-ЦУ4 мощностью 120 Вт и частотой вращения 2700об/мин.
В машине установлено блокирующее устройство, которое при открывании крышки центрифуги воздействует на микровыключатель МП и отключает электродвигатель привода центрифуги.
В схеме также использованы микровыключатель МП серии МП-2102, два реле времени РВ-1 и РВ-2 из серии РВ-6, тепловое реле Р типа РТ-10, конденсатор С1 серии КБГ-МН-2-600В емкостью 4мкФ, С2 и С3 также типа КБГ-МН-2-600В емкостью 4мкФ, К1 и К2 – левая и правая колодки, П переключатель серии ПСМ-10.

Стиральная машина “Сибирь-7Б”

Электрическая схема стиральной машины “Сибирь-7Б” работает от сети 220В. Электродвигатель М2 АВЕ-071-4с типа М191 стирального барабана приводится в движение замыканием контактов реле времени РВ2 типа РВ-30А при условии, если крышка стирального бака закрыта, и тем самым блокировочный микропереключатель МП2 типа МП2102 замкнут. Циклично-реверсивное вращение электродвигателя М2 обеспечивается программным устройством П, приводимым в движение электродвигателем М3 типа ДСМ2-П-220. Кулачок программного устройства П имеет два профиля. Один профиль кулачка размыкает контакты Л7-Л8 в рабочей цепи обмотки электродвигателя М2, обесточивая ее, а другой в этот период времени переключает контакты Л1-Л2 и Л5-Л6 цепи пусковой обмотки, меняя в ней направление тока. Электродвигатель М1 типа ДАО-Ц центрифуги приводится в движение при замыкании контактов реле времени РВ1 типа РВ-6. Если микропереключатель МП1 разомкнут (крышка бака центрифуги открыта), то двигатель будет обесточен. При повороте ручки реле времени РВ1 в положение “слив” микропереключатель МП3 замыкает цепь на электромагнит ЭМ МИС 1100 ЕУ3, который открывает клапан для слива жидкости. В этот период при открывани крышки бака центрифуги микропереключатель МП1 размыкается, обесточивает электромагнит ЭМ и клапан закрывается. Конденсаторы С1 и С2 типа КБГ МН-2-600 емкостью по 6 мкФ служат для сдвига фаз и создания вращающего момента электродвигателей. Тепловое реле РТ типа РТ-10 служит для предохранения обмоток двигателей от перегрева и короткого замыкания. В схеме используются колодки-контакты К1,. .., К4 типа СМ7.011.04. На соединительном шнуре установлена вилка В на ток 6А и напряжение 220В.

Справочная таблица. Используемое оборудование стиральных машин
стиральная машина прибор управления электродвигатель потребляемая мощность, Вт
Донбасс СМР-1,5 РТ-10; ПНВС-10 АВЕ-071-4С 370
Донбасс-3 СМР-1,5 РВ-6; РТ-10; ПСМ-10 АВЕ-071-4С 370
Десна СМ-1 РВ-6А АВЕ-071-4С или КД-120-4/56 250
Таврия СМР-1,5 РТ-10; ПНВС-10 АВЕ-071-4С 300
Таврия-2 СМР-1,5 РВ-6; РТ-10; ПК-12-23 АВЕ-071-4С 350
Алма-Ата СМР-1,5 РВ-6; РТ-10; РТК-1-3 АЕР16-07 300
Алма-Ата-3 СМР-1,5 РВ-6; ПК-12-23 АЕР16-07 300
Волжанка СМР-1,5 РВ-6 АВЕ-071-4С 300
Волжанка-М СМР-1,5 РВ-6А; РТ-10-1,4 АВЕ-071-4С 300
Вятка-автомат-12 ДРТ-А-40; ДРТ-Б-60; ДРТ-Б-90; РУ-3СМ; МП21102С-1-У3; КСМА 4АУТ-80В2/16УХЛ4 2200
Золушка СМП-2 РВ-6А; РТ-10; РВР-6 АВЕ-071-4С 500
Аурика-80 СМП-2 РВ-6А; РТ-10-3 АВЕ-071-4С; ДЦСМ-3Б 500
Аурика-78 СМП-2 РВ-6А; РТ-10 АВЕ-071-4С; ДЦСМ-3Б 500
Золушка-3 СМП-2 РВ-6А; РВР-6 АВЕ-071-4С; ДЦСМ-3Б 500
Золушка-4 СМП-2 РВ-6А; РТ-10-1,4; Т-78-283; РУ-3СМ АВЕ-071-4С; ДЦСМ-3Б 2500
Кишинеу-2 СМА-4 Командоаппарат ДРТ-А-40; ДРТ-Б-60; ДРТ-Б-90 4АУТ80В2/16УХЛ16 2400
Оренбург СМР-1,5 РВ-6А; РТ-10 АВЕ-071-4С 300
Оренбург-2 СМР-1,5 РВ-6А; ПК-12-23-2043 АВЕ-071-4С 300
Кама-5 СМР-1,5 ПНВС-10; РТ-10 АВЕ-071-4С; М430 370
Кама-7 СМР-1,5 ПНВС-10; РТ-10 АВЕ-071-4С; М430 370
Кама-8 СМР-1,5 ПК-12-23; РТ-10-1,2 АВЕ-071-4С; М430 370
Кама-8М СМР-1,5 РВ-6; РТ-10-1,9А АВЕ-071-4С; М430 370
Исеть-3 СМР-1,5 ПНВС; РТК-1-1 АД-180-4/71С 370
Исеть-8 СМР-1,5 РВ-6А; РТК-1-1 АД-180-4/71С 370
Симбирка СМР-1,5 ПНВС-10; РТ-10 АЕР-16У4-007 300
Сибирь-6 СМП-2 РВ-6; ПСМ-10-4У; РТ-10-1 АВЕ-071-4С; ДАОЦ 600
Волна-М СМП-2 РВ-6А; РТ-10; РТП-2 АВЕ-071-4С; ДАСЦ-У4; ДСМ2 600
Амгунь СМР-1,5 РВ-6 АВЕ-071-4С 300
Приморье-6М СМР-2 РВ-6А; РТ-10-1,9 АВЕ-071-4С 300
Лыбидь СМ-1,5 РВЦ-6-50; РВ-6А АВЕ-071-4СУ-4 330
Белка-4 СМР-2 РВ-6; РТ-10-1,4 АВЕ-071-4С-18 310
Урал-4 СМР-2 РВ-6А; РТК-1-3 АЕР-16У4-05 350
Урал-4М СМР-2 РВ-6А; РТК-1-3 АЕР-16У4-05 370
Чайка-3 СМП-2 РВ-6А; ПСМ-10-4У42; РТК-1-3; МП-2102 АЕР-16У4; ДАОЦ 600

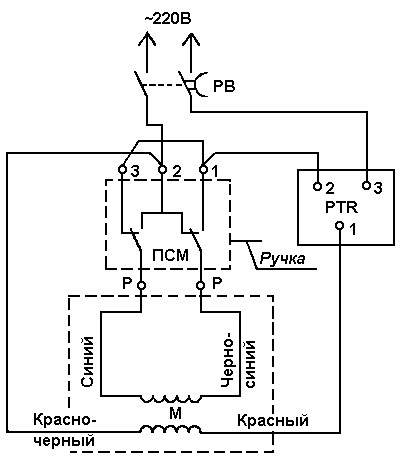

Ока-7 СМР-1,5 РВ-6А; РТК-1-1; ПСМ-10-У АД-180-4/7101 275
Волга-9 СМР-1,5 РВ-6; РТК-1-3 АЕР-16У4 350
Волга-8Р СМР-1,5 РВ-6А; РТК-1-3 АЕР-16У4 350
Волга-15 СМР-2 РВ-6А; РТК-1-3У4 АЕР-16У4-07 360
ЗВИ-1 СМП-1,5 РВ-6; РТК-1-1; РТК-1-2 АД180-4; ДЦСМ-3Б 480
ЗВИ-М СМП-1,5 РВ-6; РТК-1-1; РТК-1-2 АД180-4; ДЦСМ-3Б 500
Эврика-3 СМП-3 РВ-6; ПЦМ-2-10 ДАСМ-2У4 650
Эврика-автомат СМА-3 Командоаппарат ДАСМ-2У4 2000
Рига-17 СМР-1,5 РВ-6Б; РТК-1-1; ПСМ-10 АД180-4/71 370
Киргизия-4 СМР-1,5 РВ-6А; РТК-1-3;ПСМ-10 АЕР16УХЛ-2,0 315

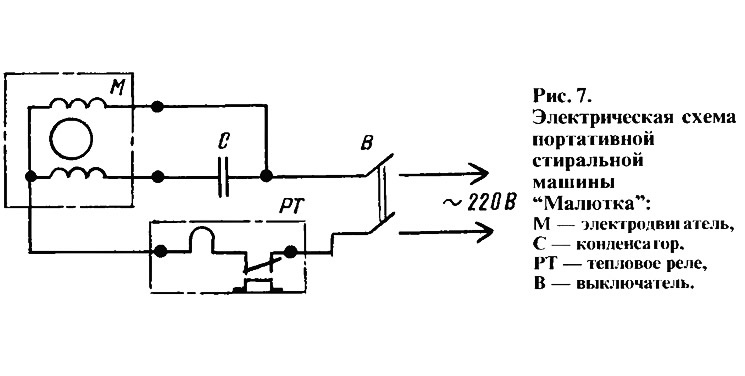

Малютка-2 СМ-1 РТ-10 АВЕ-07-АС 200
Фея СМ-1,5 РВЦ-6-50 АВЕ-071-АС 330
Азовье СМ-1,5 РВР-6 КА 180-4/56 370
Русалка СМР-2 РВ-6А АВЕ-071-АС 370
Рига-13 СМР-1,5 РВ-6Б; РТК-1-1; ПСМ-10 АД180-4/71С 370
Цента Ц-1,5 ПВ2-10 АВЕ-07-4Ц 200
Рекомендуемая литература:
1. Лепаев Д.А. Справочник слесаря по ремонту бытовых электроприборов и машин. – Изд. 4-е, испр. и доп. – М.:Легпромбытиздат, 1986. – 264 с., ил.
2. Лепаев Д.А. Электрические приборы бытового назначения: Учебник для техникумов. – изд. 2-е, испр. и доп. – М.: Легкая и пищевая промышленность, 1982. – 264 с., ил.
3. Пособие по ремонту электробытовой техники. – Л.: Лениздат, 1989. – 208 с. (Для молодых рабочих).
4. Черницкий И. И., Потупиков И.Л. Ремонт бытовых приборов и машин в домашних условиях. – М.: МАшиностроение, 1992. – 160 с: Ил.

Подключение теплового реле: схема, видео, фото

У каждого мастера на все руки имеется пара задумок соорудить какой-либо станок, точильный, токарный или подъемник. Сегодня поговорим о важном элементе электропривода — тепловом реле, которое еще называют токовым или теплушкой. Данное устройство реагирует на величину тока через него проходящее и в случае превышения установленного значения производит переключение контактов, отключая привод или сигнализируя о внештатной ситуации.  В одной из наших статей мы уже рассматривали типы теплушек и принцип их работы, а также по каким параметрам происходит выбор теплового реле. В этой статье мы рассмотрим, как производится установка и подключение теплового реле своими руками. Инструкция будет предоставлена со схемами, фото и видео примерами, чтобы вам были понятны все нюансы монтажа.

Что важно знать?

Чтобы не повторятся, и не нагромождать лишний текст, кратко изложу смысл. Токовое реле является обязательным атрибутом системы управления электроприводом. Данное устройство реагирует на ток, который проходит через него на двигатель. Оно не защищает электродвигатель от короткого замыкания, а только оберегает от работы с повышенным током, возникающим при перегрузке или нештатной работе механизма (например, клин, заедание, затирание и прочие непредвиденные моменты).

При выборе теплового реле руководствуются паспортными данными электродвигателя, которые можно взять с таблички на его корпусе, как на фото ниже:


Как видно на бирке, номинальный ток электродвигателя 13. 6 / 7.8 Ампера, для напряжений 220 и 380 Вольт. Согласно правилам эксплуатации, тепловое реле необходимо выбирать на 10-20 % больше номинального параметра. От правильного выбора данного критерия зависит способность теплушки вовремя сработать и не допустить порчу электропривода. При расчете тока установки для приведенного на бирке номинала на 7.8 А, у нас получился результат 9.4 Ампера для токовой уставки аппарата.

При выборе в каталоге продукции нужно учесть, что данный номинал не был крайним на шкале регулировки уставки, поэтому желательно подобрать значение ближе к центру регулируемых параметров.К примеру, как на реле РТИ-1314:

Особенности монтажа

Как правило, установку теплового реле производят совместно с магнитным пускателем, который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ. Все зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Реле снабжены двумя группами контактов нормально замкнутой и нормально открытой группой, которые подписаны на корпусе 96-95, 97-98. На картинке ниже структурная схема обозначения по ГОСТу:Давайте разберемся каким образом собрать схему управления которая бы отключала двигатель от сети при возникновении аварийной ситуации перегрузки или обрыва фазы. Из нашей статьи про подключение двигателя через магнитный пускатель, вы уже узнали некоторые нюансы. Если еще не успели ознакомится то просто перейдите по ссылке.

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения.  Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос системы водополива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

Ремонт холодильника – Голос в гермошлеме — LiveJournal

Предполагаю, что нижеследующая информация интересна для узкого круга обладателей холодильников Nord. Написано в надежде, что у кого-то не успеет разморозиться морозильная камера.


Одним славным весенним деньком перестал запускаться холодильник (Nord 233-6 с компрессором ХКВ 6,23-1М-125) и издавал лишь периодические пощелкивания. Также наблюдался легкий запах гари, что какбэ говорит нам…

Было установлено, что сгорело пускозащитное реле (чему я несказанно рад, что-то другое могло бы быть более серьезной проблемой), определяется это очень просто, отсоединяем реле и встряхиваем, если что-то гремит, значит раскрошилась таблетка.

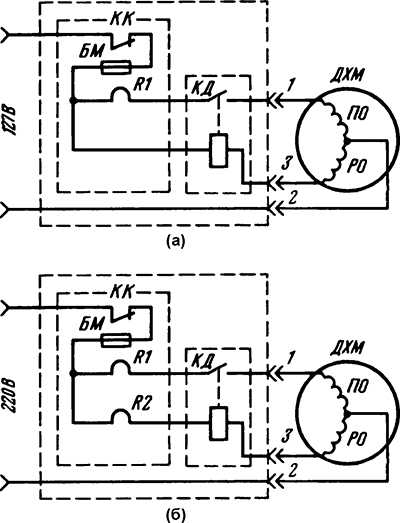

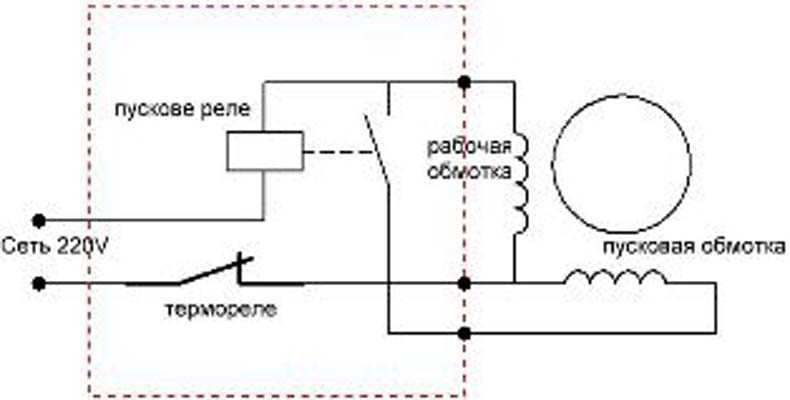

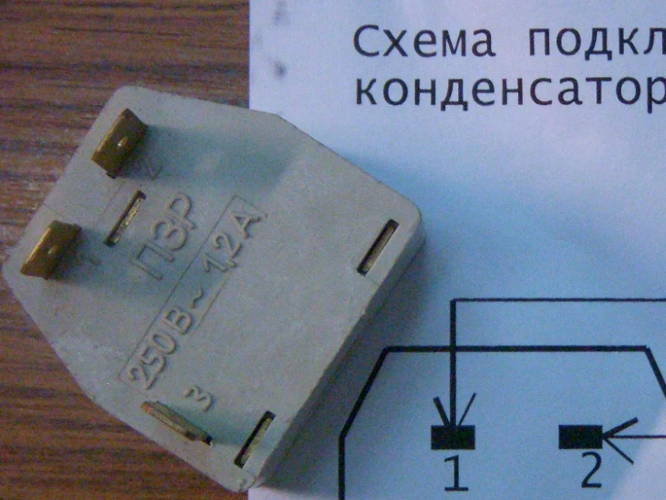

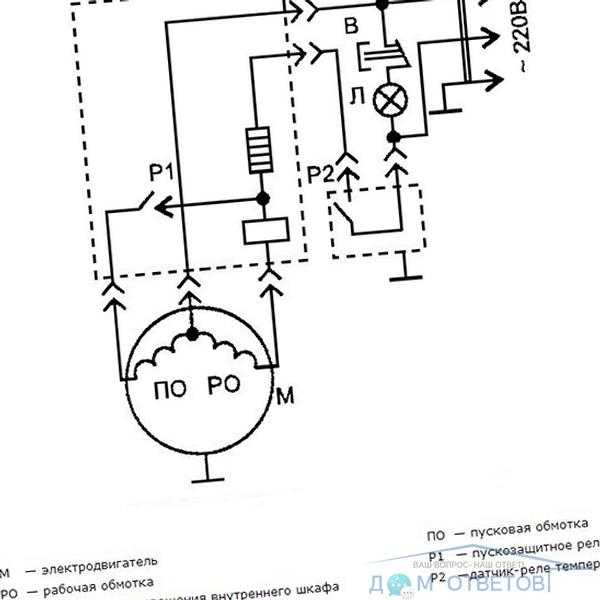

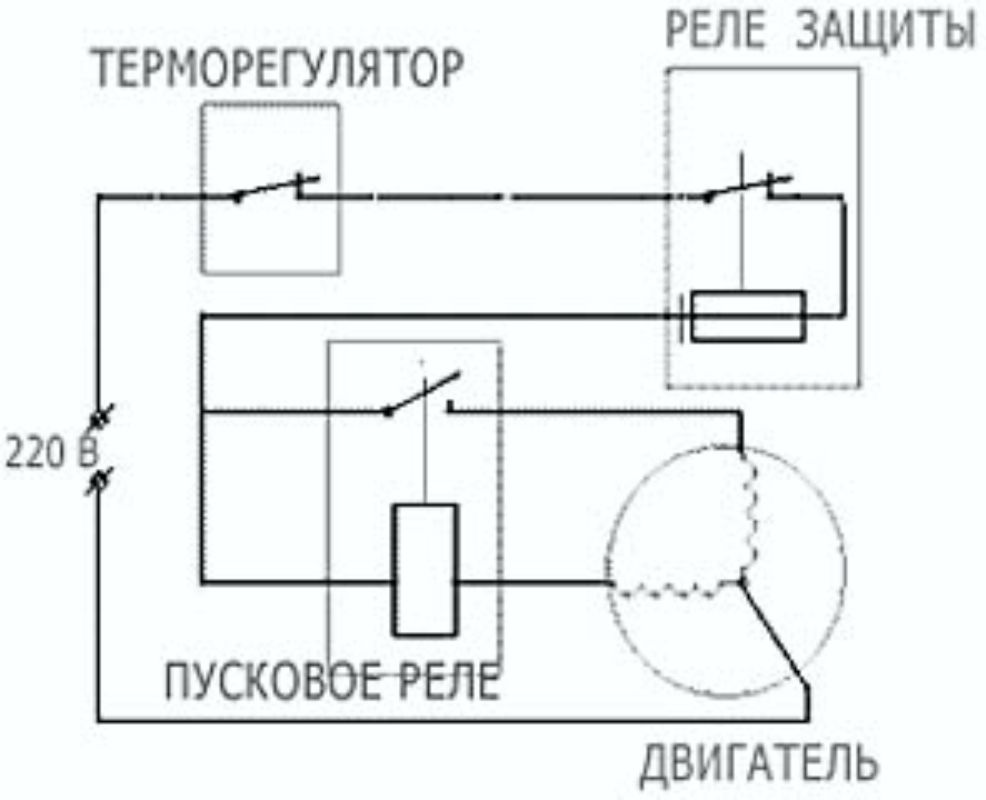

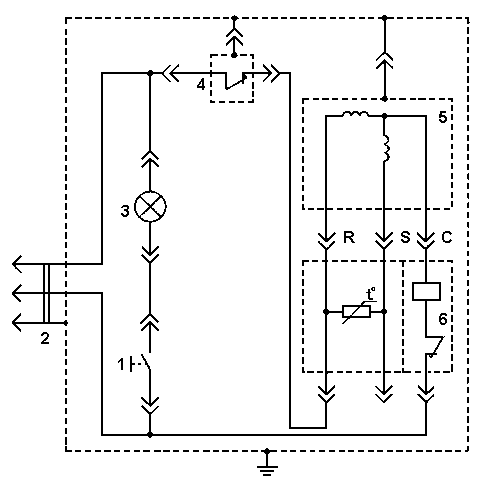

Данный холодильник комплектуется пускозащитным реле РПЗП2. Данное реле позисторное т.е. внутри имеется таблетка позистор которая проводит ток пока не разогреется, после чего происходит размыкание контакта. Так подается напряжение на стартовую обмотку двигателя, а после разгона остается включенной только рабочая обмотка.

 Реле РПЗП2 со снятой крышкой

1. Тут располагалась круглая таблеточка позистор, но она полностью раскрошилась. 2. Лапка державшая позистор, с
другой стороны должна быть точно такая же, но она оплавилась. 3. Контакт пускового реле 4. и 5. Контакты рабочего реле.

 Крышка реле

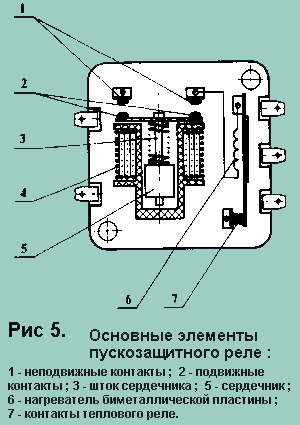

 Механизм реле


1. Контакты реле с внешней стороны. 2. Биметаллическая пластина механизма реле.

Поиски в интернете показали, что в последний раз данное реле видели в продаже где-то в 2007 году. Это несколько огорчило. Делать нечего начал искать замену. В электронике я профан. Поэтому рыскал тщательно и не был уверен до последнего момента (спасибо tenpou за помощь в ресерче).

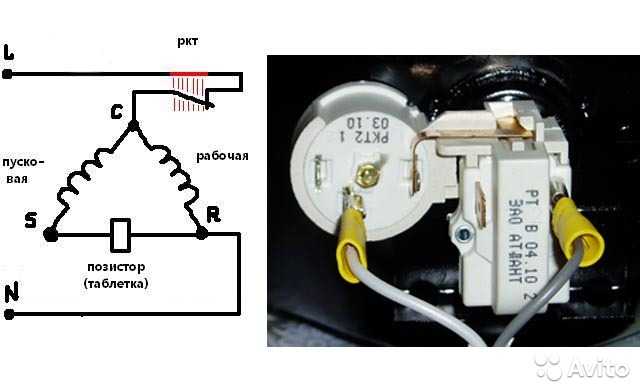

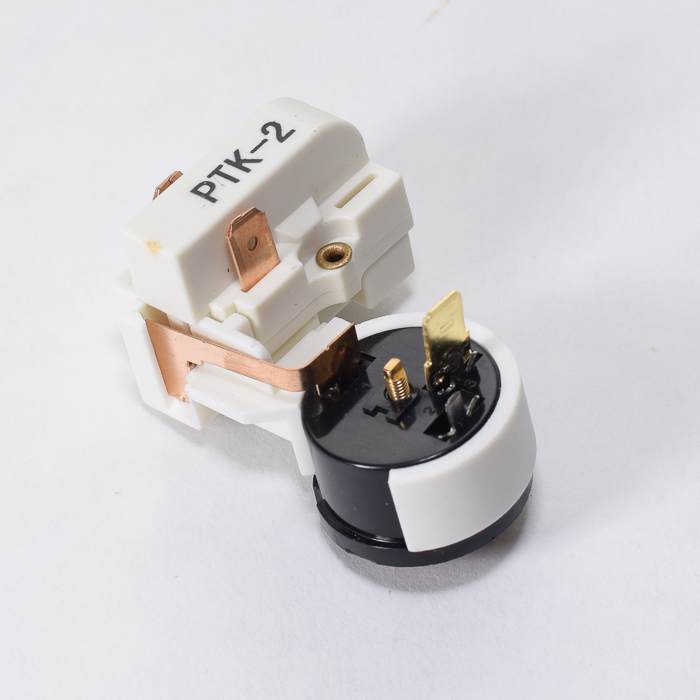

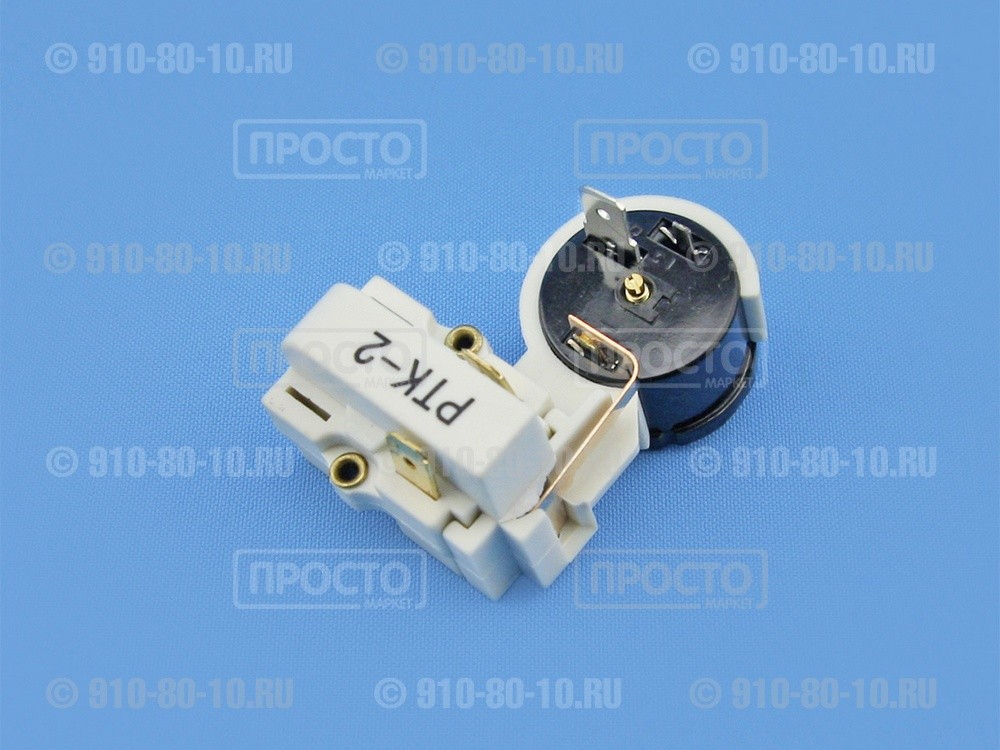

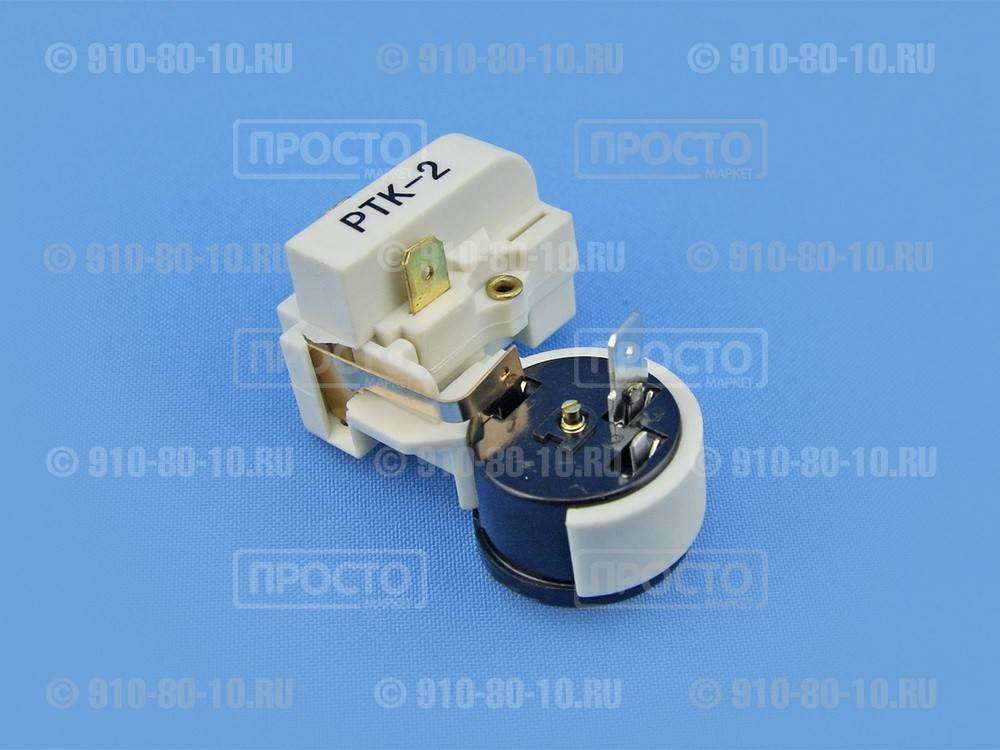

Было установлено, что под замену подходят реле РТК и Р-4 (и Р-3) главное подобрать подходящие параметры мощности, в моем случае это 1,4 А.

 Сводная табличка

Удалось найти реле Р-4 в магазине А-Айсберг. После звонка к ним выяснилось что Р-4 нет но есть Р-3 которое также подходит.
На следующий день я съездил в один из их магазинов расположенный между станциями Южная и Пражская. Место не впечатляющее, но всяких штучек для бытовой техники много.
Реле крупнее РПЗ раза в полтора, и совсем другого исполнения.

А вот тут начинается интересная часть. Т.к. никаких иструкций или схем к реле не прилагалось и в интернете их найти не удалось пришлось крепко задуматься как же его подключить. С одной стороны оно имеет такой же трехпиновй разъем в форме треугольника.

 Штекер Р-3

Предполагается, что подключение производится насаживанием его на три расположенных в ряд штырька,
но есть и треугольное подключение для обратной совместимости.

Но как правильно совместить контакты, ведь неправильное подключение грозит поломкой компрессора (забегая вперед скажу, что, я, все же, неверно подключил в первый раз).

 Дно Р-3

1. Провод, идущий напрямую от распределительного короба на контакт компрессора. 2. Провод, уходящий
внутрь реле. )b

Обзор и применение драйвера реле

Описывает базовые и расширенные настройки для обычных и альтернативных/новых применений драйвера реле (RD-1).

Щелкните здесь, чтобы загрузить и просмотреть версию в формате PDF.

Драйвер реле

Morningstar (RD-1) представляет собой полностью программируемый 4-канальный логический контроллер, который можно использовать для управления механическими или полупроводниковыми реле в системах питания переменного и постоянного тока. В этом руководстве представлен обзор драйвера реле, а также возможные параметры конфигурации и способы их применения к различным приложениям и системам.

Подключение каналов драйвера реле

Рисунок 1: Схема подключения реле

Как это «управляет реле»?

Каждый из каналов RD-1 представляет собой переключатель на 750 мА, который при активации соединяет клемму канала с отрицательным (обычно заземлением). Таким образом, отрицательная сторона катушки реле может быть заземлена, чтобы активировать реле, как показано на электрической схеме на стр. 47 руководства.

Можно ли запитать небольшую нагрузку каналом РД-1?

Да.Небольшие нагрузки постоянного тока (<750 мА), такие как светодиоды, могут питаться от канала реле, как указано на странице 49 руководства.

Можно ли питать катушку реле или нагрузку от другого источника постоянного тока?

Рисунок 2: Схема измерения напряжения

Да. До тех пор, пока минус/земля является общим с минусом/землей драйвера реле, а напряжение меньше или равно напряжению питания драйвера реле.

Как канал может измерять входное напряжение?

Канал можно настроить для измерения внешнего напряжения.Измеряемое напряжение должно иметь минус/землю, который является общим с минусом/землей драйвера реле, и напряжение меньше или равно напряжению питания драйвера реле.

Программирование и логика драйвера реле

Драйвер реле использует булевы логические выражения, чтобы определить, когда активировать каналы.

Руководство включает заводские настройки по умолчанию для 4 каналов драйвера реле на стр. 5. Имеется три (номинальное значение 12 В) пороговых значений напряжения (2 для LVD и одна для простой зарядки ВКЛ/ВЫКЛ), а четвертый канал запрограммирован как монитор сигналов тревоги/отказов.Поэтому очень часто пользовательскую конфигурацию необходимо запрограммировать в драйвере реле с помощью инструмента мастера драйвера реле в бесплатном программном обеспечении MSView от Morningstar.

Загрузка программного обеспечения MSView:

https://www.morningstarcorp.com/msview/

Кабель-адаптер Tripp Lite U209-000-R USB/Serial DB-9 (RS-232) (можно найти в Интернете у различных торговых посредников)

— это последовательный адаптер USB-RS-232, который можно использовать для подключения к ПК, не имеющим порта RS-232.

Простая/расширенная настройка:

Рис. 3. Простой выбор дополнительных настроек

На первом экране мастера драйвера реле можно запрограммировать каждый канал с помощью простых или расширенных настроек.

Простая настройка позволяет пользователю изменять только самые важные настройки, используя заводские настройки по умолчанию для более сложных настроек.

Примечание. Простую настройку следует использовать, если нет особой необходимости изменить расширенный параметр.

Функции канала:

Рисунок 4: Выбор функции канала

Существует несколько вариантов функций.

Отключено (ввод)

Функция Disabled (Input) отключает драйвер реле канала. Эта функция является «безопасной» конфигурацией для канала, который не используется. Отключенные каналы также можно безопасно использовать в качестве входов напряжения. Напряжение канала можно использовать в качестве управляющей переменной для других функций. Он может измерять напряжения, подаваемые с различных сенсорных устройств, состояние переключателя ВКЛ/ВЫКЛ или сигнализировать о пороге измеряемого напряжения.

Порог

Функция порогового значения включает или выключает канал в зависимости от уставки верхнего порога и уставки нижнего порога.Когда управляющая переменная достигает любой из этих уставок, функция включает или выключает канал. Кроме того, задержки и таймеры минимума/максимума могут дополнительно улучшить его поведение. Можно использовать различные управляющие переменные, включая значения напряжения, тока и температуры.

Это делает его очень полезным для многих наиболее распространенных функций, включая LVD, простое управление зарядкой ВКЛ/ВЫКЛ, управление охлаждающими вентиляторами в зависимости от температуры или даже управление освещением, которое основано на напряжении фотоэлектрической батареи.

Аварийный сигнал/ошибка

Функция Alarm/Fault активирует канал в ответ на ошибку или тревогу, сгенерированную устройством Morningstar. Любая комбинация доступных отказов и/или аварийных сигналов от устройства Morningstar может отслеживаться одновременно. При возникновении неисправности или тревоги включается настроенный канал.

ПРИМЕЧАНИЕ. Каждый канал, сконфигурированный с функцией аварийного сигнала/сбоя, может отслеживать условия аварийного сигнала/сбоя только одного устройства в сети Meter Bus.

Общие приложения включают настройку звуковых или визуальных индикаторов при возникновении тревоги или неисправности в устройстве Morningstar или сигнализацию другому электронному оборудованию при возникновении тревоги или неисправности в устройстве Morningstar.

GenStart

Настройте один или несколько каналов для управления генератором. Благодаря гибким параметрам этой функции пользователь может управлять 1-, 2- или 3-проводными схемами. Обратитесь к документации генератора для получения информации о необходимых сигналах, синхронизации и рабочих характеристиках. В то время как некоторые генераторы могут работать с базовой пороговой функцией, основанной на пороговых значениях напряжения батареи, функция GenStart обеспечивает скоординированное переключение ВКЛ/ВЫКЛ как с одним, так и с несколькими каналами, которые могут потребоваться для разных генераторов.

MODBUS
ТМ Ведомый

Требуется для возможности управления каналом напрямую через последовательный порт с использованием протокола MODBUS TM . Записав значение регистра (команда катушки), можно указать состояние выхода канала. В противном случае переменные драйвера реле (напряжение канала, температура) могут быть считаны из регистров временного хранения через MODBUS TM независимо от назначенной функции управления.

Тип управления (устройство):

Рисунок 5: Выбор типа управления (устройство)

Тип управления указывает устройство, с которого будут опрашиваться переменные данные и использоваться в функциях порогового значения, аварийного сигнала/ошибки и запуска генератора.

Используйте автономный режим для опроса внутренних переменных RD-1 или выберите устройство из списка устройств Morningstar, на которое должен реагировать драйвер реле. Автономный режим предпочтительнее, так как он не требует соединения Meterbus Communications.

Для выбора устройства Morningstar в сети MeterBus необходимо после выбора устройства выбрать пункт управления в окне. Это возможно только при расширенной настройке. Драйвер реле использует адрес Meterbus по умолчанию для выбранного устройства с простыми настройками.

Дополнительные параметры

  • Адрес MeterBus (если устройство было изменено с его адреса MeterBus по умолчанию)
  • Расширенный порог и настройка запуска генератора
    • Время задержки для ожидания выполнения определенного условия. (Также для Gen Start)
    • Threshold Minimum High/Low Times устанавливает минимальное время для состояний канала.
    • Threshold Maximum High/Low Times устанавливает максимальное время для состояний канала.
    • Максимальное время работы GenStart, чтобы ограничить количество времени, в течение которого генератор может работать одновременно.
    • Максимальное время выключения GenStart для обеспечения периодического запуска генератора.
  • Управление синхронизацией (для данных опроса или автономного состояния)
    • Периоды выборки определяют, как часто драйвер реле проверяет условие
    • Параметры тайм-аута для обмена данными (не для автономного режима)
      • Время ожидания до объявления тайм-аута связи
      • Настройка безопасного канала при тайм-ауте связи

Подробные сведения об этих настройках см. в разделе «Мастер настройки драйвера реле» раздела справки в MSView.

Типы реле и реакция канала на включение/выключение

Важным соображением перед программированием драйвера реле является рассмотрение типа используемых реле и того, как логика ВКЛ/ВЫКЛ канала повлияет на это конкретное реле. Чтобы узнать номинальные значения напряжения и тока реле, обратитесь к продавцу или дистрибьютору электронных запчастей или посетите их веб-сайты, многие из которых предоставляют выбор спецификаций релейных переключателей.

Основные типы реле следующие.

  • Нормально разомкнутый (НО) [Включение канала включает (замыкает) релейный переключатель]
  • Нормально замкнутый (НЗ) [Канал ВКЛ выключает (размыкает) релейный переключатель]
  • Двойной полюс (DP) [Включение канала активирует пару аналогичных (НО или НЗ) релейных переключателей]
  • Double Throw (DT) [Включение канала выключает (размыкает) релейный переключатель NC и включает (закрывает) релейный переключатель NO]
  • Реле задержки времени [При срабатывании реле запускается таймер задержки, времени включения или другие внутренние функции таймера. ]
  • Блокирующие реле [Импульс ВКЛ/ВЫКЛ запускает реле, которое сохраняет свое контактное положение, пока не получит другой импульс ВКЛ/ВЫКЛ. Это можно использовать для экономии энергии.]

Булева логика драйвера реле

Рисунок 6: Булева логика драйвера реле

Часто полезно использовать несколько реле и/или каналов вместе для реализации логической логики в системе. На этой схеме показано несколько каналов, подключенных к одному реле для логики ИЛИ и управляющих несколькими реле с разными каналами для логики И.Поскольку на каждый канал может подаваться ток до 750 мА, также можно управлять несколькими реле или нагрузками с одного канала.

Логическое управление

  • Логика ИЛИ может использоваться для запуска одного из нескольких условий в системе.
  • Логика
  • И может использоваться для запроса нескольких требований для срабатывания переключателя.

Применение пороговой функции:

Общий выключатель низкого напряжения

Тип управления:

  • Через измерение напряжения батареи подключенного контроллера (выберите устройство и напряжение батареи)
  • Через измерение напряжения батареи драйвера реле (выберите автономное и входное напряжение)
  • Через измерение напряжения входного канала (выберите автономный или релейный привод и напряжение канала №)

Простая установка:

LVD = 11. 5В ; LVR = 12,6 В

Решение для релейного переключателя NC
Рисунок 7: Решение для релейного переключателя NC

Когда входное напряжение больше (>) 12,6 В поворот ВЫКЛ

Включить, когда оно ниже (<) 11,5 В

Решение для нормально разомкнутого релейного переключателя
Рис. 8. Решение для нормально разомкнутого релейного переключателя

Когда входное напряжение больше (>) 12,6 В поворот ВКЛ

Выключить, когда оно ниже (<) 11,5 В

Расширенная настройка порога

Рисунок 9: Настройка порога

Расширенные настройки обеспечивают задержки и минимальное/максимальное время высокого/низкого уровня.

Хотя драйвер реле не имеет компенсации тока для LVD, как в контроллерах Morningstar, задержка (от низкого к высокому; от высокого к низкому) и минимальное время низкого/высокого уровня (выход канала) предотвратят переключение больших нагрузок между LVD и обратно. и LVR быстро.

Задержки предотвращают преждевременное срабатывание LVD или LVR мгновенными напряжениями.

Минимальное время высокого/низкого уровня обеспечивает минимальное время, в течение которого LVD остается отключенным или LVR остается подключенным.

Пример для нормально разомкнутого реле: LVD = 11,5 В; ЛВР = 12,6 В; 5-минутные задержки; 10 минут Минимальное время максимума/минимума

Максимальное время низкого/высокого уровня не будет учитываться для настроек LVD, но может быть полезно для других приложений для ограничения времени состояния ON или OFF.

Применение дополнительных пороговых функций

Эти приложения используют пороговое значение переменной, которая доступна драйверу реле.

  • Автономные пороги
    • Напряжение силовой цепи
    • Вход напряжения на один из входов канала (Входное напряжение должно быть < напряжения питания РД-1)
  • Переменные, доступные при подключении MeterBus к другим продуктам Morningstar
    • Контроллеры Morningstar или другие драйверы реле, подключенные к одной и той же сети Meterbus
    • Может включать напряжение батареи, ток батареи, напряжение массива, температуру радиатора и т. д.
  • Управление включением/выключением вентилятора корпуса в зависимости от входной температуры
    • Канал включения/выключения вентилятора
    • Контролируется
      • Температура радиатора подключенного контроллера
      • Вход во вторичный канал через термистор/резистор ckt
      • Данные внутренней или удаленной (RTS) температуры от подключенного контроллера
      • Температура окружающей среды РД-1
  • Резервное управление генератором через состояние батареи
    • Контролируется
      • Состояние зарядки подключенного контроллера
      • Измерение напряжения батареи подключенного контроллера
      • Измерение напряжения батареи драйвера реле
  • Общее отключение по низкому напряжению
    • Через измерение напряжения батареи подключенного контроллера
    • Через измерение напряжения батареи драйвера реле
    • Через измерение напряжения входного канала
  • Ступенчатое отключение по низкому напряжению
    • Через те же источники, что и выше
    • Поэтапное отключение различных нагрузок
      • Более критические нагрузки могут оставаться включенными при более низком напряжении батареи
      • Канал, используемый для отключения каждой ступени
      • Поэтапное переподключение
      • Не обязательно в порядке, обратном отключению
      • Новый заказ можно настроить для повторного подключения

Возможные применения порога датчика/преобразователя

  • Датчик движения
    • Вход напряжения датчика движения на канал
    • Вторичный канал управляет освещением и т. д. в зависимости от напряжения датчика движения
    • Может сочетаться с настроенным каналом отключения по низкому напряжению
      • Реле датчика движения и реле lvd соединены последовательно
      • Оба должны быть включены, чтобы свет был включен, но только один должен быть выключен, чтобы выключить свет
  • Управление насосом уровня воды
    • Вход напряжения датчика уровня воды (или другой жидкости) в канал
    • Вторичный канал управляет насосом по напряжению датчика уровня
    • Может сочетаться с настроенным каналом отключения по низкому напряжению, как указано выше
    • Может быть объединен для нескольких насосов или другого оборудования (клапаны сброса давления или другие клапаны и т. д.)
    • Резервная насосная система
      • Второй вход напряжения можно использовать для обнаружения отказа основного насоса
      • Если первичный насос неисправен, запустить вторичный насос
  • Управление клапаном сброса давления
    • Принцип аналогичен управлению насосом уровня воды
  • Отопление и охлаждение помещений
    • управление включением/выключением в зависимости от входной температуры (см. управление включением/выключением вентилятора)
    • Включение LVD с использованием логического И (И)
    • Включить более высокие пороговые значения напряжения и зарядного тока/мощности для использования избыточной мощности, когда батареи в основном заряжены.
      • Включить задержки для ожидания более высокого уровня SoC после порога высокого напряжения
      • Maximum High Time может ограничить количество энергии, используемой в любой момент времени
      • Снижение или отключение нагрузки на основе пониженной мощности зарядки (< мощность нагрузки) для предотвращения разрядки аккумулятора.
  • Отклонение от ветра с TS-MPPT
    • Базовое управление переключением заряда ВКЛ/ВЫКЛ на основе напряжения батареи
    • Может сочетаться с ШИМ-управлением отводом TriStar с откликом % рабочего цикла.

Настройка сигнализации/неисправности

Настройка

Alarm/Fault проста и зависит от подключенного устройства.

Рис. 10: Настройка сигнализации/неисправности

Настройка GenStart

Для GenStart доступно множество опций. Драйвер реле имеет встроенный метод для 3 часто используемых методов GenStart. Дополнительное логическое управление можно комбинировать с настройками RD-1 GenStart для получения дополнительных опций и обратной связи.

Простой 2-проводной GenStart (см. также раздел «Настройки триггера GenStart» после раздела «Расширенные настройки GenStart»)

Генераторы

обычно имеют два однопроводных метода управления пуском/остановом генератора.

Первый использует показанную ниже функцию запуска для канала 1, чтобы просто включить переключатель, чтобы включить генератор, а затем выключить его, чтобы остановить работу генератора.

Второй, показанный ниже для канала 3, использует систему переключения защелкивающегося типа с переключателем мгновенного действия ВКЛ/ВЫКЛ для запуска генератора и переключателем мгновенного действия ВКЛ/ВЫКЛ для остановки генератора.

Генератор RD-1 GenStart также будет настроен на включение показанной ниже нагрузки для канала 2, которая будет включаться после того, как генератор прогреется.Нагрузка также будет настроена на отключение перед остановкой генератора.

Рисунок 11: Сигналы GenStart

Ниже приведен пример экрана настройки времени для двухпроводной настройки таймера работы.

Рис. 12. 2-проводная настройка таймера работы.

Ниже приведен пример экрана настройки времени для мгновенного переключения ВКЛ/ВЫКЛ по 2-проводной схеме. Обратите внимание, что Crank предназначен для мгновенного включения сигнала запуска генератора.

Рис. 13: Мгновенное включение/выключение, переключение 2-проводной схемы

Простой запуск генератора по 3 проводам (см. также раздел «Настройки триггера GenStart» после раздела «Расширенные настройки GenStart»)

Трехпроводные системы

также будут включать переключатель для запуска генератора.

В дополнение к проворачиванию коленчатого вала, драйвер реле также предоставляет возможность одного предварительного запуска для предварительного прогрева двигателя перед запуском генератора, если это необходимо. Ниже показан Pre-Crank, который немного прокручивает двигатель перед попыткой запуска и запуска генератора. Pre-Crank является необязательным.

Рисунок 14: Простой 3-проводной GenStart

Расширенные настройки GenStart (см. также настройки запуска GenStart ниже)

Максимальное время включения = 3 часа; Ограничивает максимальное время непрерывной работы генератора.

Минимальное время включения = 30 минут; Предотвращает короткое время работы.

Максимальное время выключения = 21 день; Устанавливает рекомендуемое время для проверки генератора.

Минимальное время выключения = 5 часов; Предотвращает слишком частый запуск генератора.

Рисунок 15: Настройки триггера GenStart

Настройки триггера GenStart

Настройки триггера GenStart обычно основаны на низком напряжении, чтобы предотвратить LVD системы для критических нагрузок. Вот пример использования номинальной системы 24 В.

Также можно создать триггер GenStart из других переменных, таких как ток нагрузки, для больших нагрузок постоянного тока, чтобы предотвратить разряд батареи. Однако существует только одна настройка GenStart, поэтому единственный способ добавить дополнительные триггеры — использовать логическую логику с дополнительными каналами RD-1 или другими внешними переключателями.

Использование дополнительных пороговых значений или других внешних переключателей для включения/отключения GenStart

Ниже приведены некоторые пороговые функции, которые могут использоваться с логикой И для
Включение или отключение переключения сигнала GenStart.

  • Высокий ток контроллера заряда (отключить)
  • Высокий ток управления нагрузкой (включено)
  • Температуры (слишком жарко или слишком холодно) (отключить)
  • Отключение нагрузки генератора (отключено, если генератор не запустился)
  • Электронный указатель уровня топлива (отключить при низком уровне)
  • Переключатель таймера ВКЛ/ВЫКЛ для многократного пуска/отключено включением цепи нагрузки генератора (для холодных помещений)
  • Ручные переключатели
  • RD-1 MODBUS Control (требуется выделенный канал)
  • Входное или канальное напряжение RD-1

Куб Pixhawk 2 черный.
1) Автопилот для дронов/БПЛА цена в Индии. Видео тестов производительности Основная плата Pixhawk FMU STM32F427 Микроконтроллер Cortex-M4 180 МГц: 2 МБ флэш-памяти, 256 КБ ОЗУ Встроенная память 16 КБ SPI FRAM MPU9250 / ICM 20602 Акселерометр и гироскоп MS5611*2 Барометр Интерфейс Micro SD Вибрация демпфирована I Следующее содержимое поможет вам подключиться ваше периферийное устройство для The Cube (ранее известного как Pixhawk). Включает в себя все, что изображено на фото: кабели, блок питания, разветвитель i2c, micro sd/usb и т. д. mohammadharis882 30 сентября 2021 г., 9:06 #1.1 куб черный. 98 при покупке этого товара в распродаже сегодня на Aliexpress. 1 резервная копия. 1 куб по шестиграннику. 1 Стандартный набор Cube Black Kutu içeriği. Полетный контроллер Cube Orange Standard Set + ADS-B поставляется с процессором H7, оснащен приемником ADS-B с частотой 1090 МГц от uAvionix, автоматически избегает самолетов и интегрирован в новую несущую плату ADS-B!. CubePilot Стандартный набор кабелей Cube. UART. Получил несколько новых кубиков Hex/Proficnc Pixhawk. Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.При входном напряжении более 5. Амилкарлукас (Amilcar Lucas) 14 марта 2019 г., 10:36 #1. 8 электрическая схема. Каждая электрическая конструкция состоит из различных компонентов. Контроллер полета Cube (ранее известный как Pixhawk 2. Блок питания для Pixhawk и APM (2-12S, выход 3A) OEM. 1 шина сервопривода для питания опто ESC или любого другого оборудования. Весь проект основан на ATMEL Atmel168 AVR. Процессор и вся синхронизация выполняются в прерываниях, поэтому точность и … Если контроллер мотора имеет микширование, например Sabertooth, вы просто отправляете выход RC Pixhawk на S1.Автономные машины. Благодаря успеху переноса ArduPilot Linux на BeagleBone Black был создан BeagleBone Blue. 0 кубов. 1 Standard Suite и Here 2 GNSS в одной коробке, время от времени мы можем поставлять их в отдельных коробках в зависимости от наличия на складе – продукт один и тот же. Hex Technologies / ProfiCNC разработали преемника одного из самых популярных контроллеров БПЛА (Cube Black) на рынке, чтобы он был ориентирован на будущее. GPS настроен с интерфейсом CAN. Они указаны в стандарте Pixhawk Connector и используются в большинстве автопилотов ArduPilot и PX4.Информацию о самолете, включая положение, высоту, скорость, идентификатор и т. д., можно просмотреть в Миссии. 3 ИДУ. | Покупки в Австралии Внешний интерфейс MICRO USB Упаковочный лист: 1 x Pixhawk 2. 0 Cube (замена SOLO) Альтернативные взгляды: Наша цена: $ 97. Базовый комплект Pixhawk 2. Справочная схема Открыть в редакторе. Drone Aksesuarları categorisinde en ucuz Pixhawk Drone Aksesuarları arasında karşışaltırma yapabilir filtre seçenekleriyle avantajlı ürünleri inceleyebilirsiniz! Tüm Pixhawk Drone Aksesuarları içerisinden filtre seçenekleri ile birlikte cebine uygun.1-16 из 81 результатов для “pixhawk cube” The Cube Purple – Pixhawk 2. The Cube ( Pixhawk 2. Да, мы собираемся продолжить работу с Px2+Cube в ближайшее время. Подробнее. совместим со старыми аксессуарами Pixhawk, такими как телеметрия, блок питания или gps, черный куб * 1. Радиоконтроллер имеет встроенный экран. Поэтому он подвержен поломке проводов и корпуса. 1 серия. Пожалуйста, внимательно проверьте порядок проводки, потому что большинство периферийных сбоев происходит из-за .Я провел много исследований и, насколько я понимаю, Pixhawk — это «новый и… порт 3V 3 (черный) GND GND MODULE. Новый Pixhawk 2. Стандартный набор Orange Cube (несущая плата ADS-B) 250. Pixhawk может загружать прошивку V2 или V3, V3 поддерживает большее количество датчиков 00 $ 160. В противном случае структура не будет работать должным образом. Обычный 3DR Pixhawk «первого поколения» с его более старыми GPS и датчиками работает немного . Orange Cube Pixhawk PX4 PIX 2. Главная / Робототехника / Беспилотные летательные аппараты / Pixhawk PX4 2.Силовой модуль поставляется полностью собранным с разъемами XT-60. 1, вы можете получить все, что вам нужно, не выходя из дома. 1 куб. Il prend ainsi la place du Cube Black, en fin de vie. . 1-5. 00 (без НДС £ 83. 3V для 0-120A по умолчанию. Для типа транспортного средства: Самолеты. 1มาตรฐานชุด: Cube & บอร์ดCarrier Pixhawk2. Просмотрено 128 раз. Помимо существующих функций Pixhawk, он имеет следующие улучшения: 3 комплекта датчиков IMU для дополнительного резервирования 2 комплекта IMU Система резервного копирования объединяет микширование, обеспечивая согласованные режимы микширования автопилота и ручного управления (использование неподвижного крыла).5-миллиметровые коннекторы (папа) 2x 26см красная/черная термоусадочная трубка. 7 В/2. Желтый и оранжевый — это код ardupilot. Re: APM/Pixhawk vs F4/F7 и карты управления. Оранжевый куб — ​​Pixhawk 2. Используйте его для самых разных задач благодаря большому салону и большому времени полета. Я настроил Pixhawk с Планировщиком миссий, как описано в кратком руководстве, за следующими исключениями: мне пришлось использовать кнопку «Сброс» вместо того, чтобы отключать и подключать USB во время процесса обновления прошивки. Cube Orange станет новым стандартным автопилотом, который заменит Cube Black, так как его компоненты почти исчерпали свой ресурс. 2 пары разъемов AMASS/AS150. PL-BEC поставляются без кабеля FC, поэтому приобретите кабель, подходящий для вашей установки: Это улучшенная версия Cube Black (Pixhawk 2. Description. Ltd. Доступность:: Обычно отгружается в течение 24 часов Код продукта: 3DR -CUBE-2.7, с чистым питанием от батареи LiPo, а также измерения потребления тока и напряжения батареи, все через 6-контактный кабель.Компактный куб оснащен двумя микроконтроллерами, один из которых — STM32F427 с архитектурой Cortex M4 и тактовой частотой 180 МГц. Копии и даже клоны Pixhawk часто используют JST SH или Molex PicoBlade аналогичного размера. CubePilot Стандартный набор Cube Orange (несущая плата ADS-B) 250 долларов США, AliExpress, Hex Pixhawk 2. 1 и Windows 8. Я прошил оба из них последней прошивкой Arducopter Hex 3. 1 — система на основе Ardupilot. ) для точного расчета того, что должен делать каждый двигатель, требуется множество датчиков: Акселерометры: Измерьте положение самолета, чтобы увидеть, выровнено ли оно, в каком направлении он движется (относительно последнего положения). 80 для Hex Technology… Руководство пользователя Pixhawk 3 Pro. 2 6-канальный 2. Контроллер полета Hex Cube Black (открывается в новом окне) (ранее известный как Pixhawk 2. 1: «2. Я использую Pixhawk 2. 8 32-битный ARM Flight Controllerx 1. 1, Электроника. Я хочу создать соединение между pixhawk и raspberry pi 4 модель B. Mission Planner … Pixhawk 2. Колесная база: нижняя пластина. Поэтому, когда он спросит, всегда выбирайте Cube Black для ProfiCNC/Hex CubeBlack. 1 Стандартный набор кабелей. 98 | Купить Hex Technology Pixhawk 2 , Контроллер полета Hex Cube Black.Для многих 185 долларов более чем компенсируют кривую обучения последнему устройству. 2 фунта (1 кг) До 60 минут полета; … Это Pixhawk 2. 0/3. Зуммер x 1. Drotek Pixhawk 3 Pro (алюминиевый корпус) PixHawk Cube 2. (MPU9250 3-осевой Accell, 3-осевой гироскоп и 3-осевой магнит, барометр MS5611) 2 виброизолированных и терморегулируемых IMU 9DOF и изолированный Baro. Куб стабилизированной темной энергии. Модуль 3DR UBlox GPS + Compass рекомендуется в качестве GPS для Pixhawk на ArduPilot. В основном мы используем Fedex, Delhivery, курьера Xpressbees для доставки его покрытия почти пин-кодами … ВНУТРИ КУБА.Поставляется в прозрачной полипропиленовой коробке (145x92x40 мм) / Вес: 300 г. Это блок питания для Pixhawk 2. Настоящий Pixhawk стоил/стоит около 200 долларов, так что сегодняшняя цена Cube такая же. Кнопка безопасности x 1. 3-контактная линия DuPont x 1. Чтобы в полной мере воспользоваться преимуществами Pixhawk 2. Cube . Написать рецензию. Производители и специалисты по сопровождению PX4 работают вместе над поддержкой этих плат. Пожалуйста, укажите в обязательном поле, если вам нужно другое выходное напряжение на выходе 2 -> Выход 1 не может быть изменен и должен оставаться 5. 1) Комплект в розничной упаковке.КУБ ЧЕРНЫЙ, АВТОПИЛОТ, ДИСПЕТЧЕР, ШЕСТИГРАННИК. Это Pixhawk 2. ABN 51 635 914 886, 153 Mercer Street, Geelong, VIC 3220, Австралия. 00. 4/2. 300 долларов. 2. 1 стандартный (черный куб) с комбинацией Here2 GNSS. 6 / Pixhawk 3DR Кабель OTG для передачи данных для телефона Android — черный Аквариум Pet Fish Tank Aquatic Weed — оранжевый + желтый Ночное недержание мочи Сигнализация энуреза для ребенка / пожилого человека / пациента — белый (2 x AAA). 33) + Нет в наличии. Стандартная несущая плата. Прошивка 1s Cube Black PX4 v3. Разъем JR можно подключить к Pixhawk 2.1 Стандартный набор Cube Black. Так что теперь осталось только поменять режим на ресивере на режим 2 или режим SBUS out вместо стандартного. Силовой модуль поставляется полностью собранным с разъемами XT60 и завернутым в термоусадочную трубку для . 1 AKA Объяснение версий куба — Mad RC Показаны различия между моделями кубов Pixhawk. 14 часов назад · Куб Pixhawk hex. Разветвитель имеет пять четырехпозиционных разъемов JST-GH: один для подключения к Cube и пять дополнительных портов I2C/CAN, в зависимости от подключенного выхода Cube.Pixhawk Cube Orange (несущая плата ADS-B) был интегрирован в новую несущую плату ADS-B. 5V(57) CON-DF17-80M: 1: Да: 798-DF1710H80DP05V57: 2: ДИОД: Модуль Here+ V2 RTK GNSS (M8P) идеально подходит для Pixhawk 2. Вы можете получить замечательную скидку 50% и Сэкономьте 1090 долларов США. Модуль питания APM — это простой способ обеспечить ваш APM чистым питанием от батареи LiPo, а также измерения потребления тока и напряжения батареи через 6-контактный кабель. Этот сайт использует файлы cookie, чтобы предоставлять и улучшать ваш опыт покупок.Спецификации Процессор 32-битный ARM Cortex M4 с FPU Black Gps Holder x 1. 1 ноутбук. 1 ‘куб’, в этом видео мы расскажем как установить планировщик миссий и обновить его, доу. Pixhawk 2. В настоящее время мы предлагаем следующие несущие платы: Мини-несущая плата. 6 Power Module — это простой способ обеспечить ваш Pixhawk PX4 2. Альтернатива: HEX CubePilot Black. Я соединяю порт телеметрии 1 pixhawk с контактами 8 и 10 Xavier uart. Это новый набор контроллеров полета Pixhawk, включающий оранжевый куб и несущую плату ADS-B.00 €509. Фиолетовые швы кажутся меньшими. Автопилот Pixhawk ® 4 Mini предназначен для инженеров и любителей, которые хотят использовать возможности Pixhawk 4, но работают с дронами меньшего размера. Работает ли эта штука с блоком оптического потока PX4Flow, а также с Lidarlite v3 (pixhawk работает)? Я считаю, что для моих нужд pixhawk немного излишен, но я хочу использовать ardupilot, модуль оптического потока и lidarlite v3. Быстрый просмотр. Поддержка HEX и ProfiCNC. REM: Поставка без 059: Power-Switch.00 В корзину Добавить в корзину-15%. ID Наименование Обозначение Основание Количество Установлено; 1: PIXHAWK Cube: DF17(1. Точная по размерам модель ProfiCNC Pixhawk 2. Можно ли вернуть Cube Storage? Да, Cube Storage можно вернуть и иметь 90-дневный период возврата. Этот модуль питания выдает напряжение 5 В и максимальное Ток 30 А от аккумулятора LiPo до 8 S. 5*8) * 4 двухсторонних ленты из вспененного материала 3M Чтобы в полной мере воспользоваться преимуществами Pixhawk 2. Отличаются ли все эти кубики от … Pixhawk 2. / L = 150 мм.Pixhawk Cube Черный йерин Pixhawk Cube Оранжевый alınmıtır. 1) Разветвитель I2C / CAN. Благодаря этому модулю разветвителя вы расширите свой Cube (Pixhawk 2. Cube Orange станет новым стандартным автопилотом, который заменит Cube Black, поскольку его компоненты почти исчерпали свой ресурс. Теперь: KES1, 500. Pixhawk является стандартом де-факто для тех, кто строит вездесущие автономные системы, которые будут поддерживать лучший мир для человечества. Порт OUT Контакт Сигнал Вольт 1 (красный) 2 (желтый) SBUS_OUT +3.На данный момент у меня есть один Pixhawk Black Cube и один Pixhawk Orange Cube, оба работают под управлением ArduRover v4. 1 — это усовершенствованная система автопилота, разработанная ProfiCNC и изготовленная компанией HEX Technology. пилот радиоуправляемого самолета с неподвижным крылом. ArduPilot был впервые перенесен на Linux на BeagleBone Black в качестве доказательства концепции примерно в 2014 году. I. Cube — это самая совершенная в мире открытая система автопилота, разработанная для удовлетворения потребностей рынков академических, любительских и промышленных дронов. Поиск: Pixhawk Yellow Cube. пиксхок.Spektreworks Multi-Rotor Kore Carrier Board (Cube Kore) £100. Информация о кубе: Внутри куба. Свяжитесь с нами для получения дополнительной информации. В магазине profiCNC есть синий, но информации об этом НЕТ, я не смог найти. Желтый куб Pixhawk Желтый куб Pixhawk Желтый куб Hex / ProfiCNC – Cube Orange (Pixhawk 2. Те, которые работают правильно, используют I2C и работают сразу после установки. Подлинный Pixhawk 2. TELEM 1, 2 и 3 имеют полное управление потоком. процессор и… Лаборатория, в которой я работаю, использует около 40 единиц GPS в сочетании с Pixhawk 2.1x — Pixhawk 2. Порты коннектора для отладки процессоров ввода-вывода и FMU. О игре против Ardupilot Pixhawk. Pixhawk: нет выхода на сервоприводы. 1 куб с виброизолированным IMU. 1/2. куб из портативной коллекции головоломок Саймона Татема Эта головоломка представляет собой интерактивную игру, реализованную на JavaScript. Он был специально разработан и создан для работы с ведущим в мире контроллером полета с открытым исходным кодом. Кодировщик PPM подключается к выходным портам сервопривода PWM любого приемника дистанционного управления и кодирует их в импульс PPM, подходящий для многих автопилотов (например,8 стоит 65 долларов. Спецификация: Вход: до 8 с Pixhawk 2. Jetson & Embedded Systems. 1 (куб) автопилот вместе с совершенно новым модулем GNSS Here v2, который поднимает планку. Предварительно обжатые выводы: Предварительно обжатые выводы Digikey JST GH Обжимной штифт: SSHL-002T-P0. Модификации радиоуправляемого приемника не требуются. Ознакомьтесь с Pixhawk 2. 6 32-битный контроллер полета ARM Combo LED NEO-6M GPS PPM PM 915 МГц Телеметрия Pixhawk PX4 2. Технические характеристики. Pixhawk (PX4FMUv2) использует разъемы Hirose DF13. Я нашел это видео. Распиновка портов питания Pixhawk 4 показана ниже.Из Вики Guild Wars 2. На этот раз не забудьте выбрать правильные параметры. 1 Standard Suite и Here 2 GNSS в одной коробке, время от времени мы можем поставлять их в отдельных коробках в зависимости от наличия на складе — продукт один и тот же. Разъем совместим со стандартной несущей платой ProfiCNC. Сначала я использовал 16-гигабайтную карту SanDisk Ultra SD и менял ее между каждым Pixhawk, когда пробовал. Модуль Pixhawk PPM Encoder может кодировать множество каналов ШИМ-сигнала, который выводится из приемника, в составной сигнал PPM.00 из 5 PIXHAWK 2. 1 (Куб) 20x 3. 6. Телеметрия MHZ x 1 (по вашему выбору) 6-контактный поворотный 6-контактный кабель x 1. RVJET летит как по рельсам с Pixhawk 2. Добавить в список желаний. Harga: Pixhawk PX4 2. – Уровень заряда батареи, потребляемый ток, напряжение ячейки. Re: APM/Pixhawk против F4/F7 и карты управления. Я работаю геодезистом последние 7 лет и решил, что хочу построить собственное неподвижное крыло для картографирования. Le Cube является адаптированным для многих приложений. -35 ~ 85 град. Black Cube+ будет доступен только в течение короткого времени, как переходная модель к Orange Cube! Недоступно сейчас! Куб является центральным процессором и сенсорным блоком Pixhawk 2.Я установил скорость 115200 бод с обеих сторон, но все равно не могу… Название Описание; Pixhawk Fire (PXF) — разработан как накидка для BeagleBone Black и продается Erle Robotics — Erle Robotics продает ErleBrain, который представляет собой BeagleBone Black + PXF в специально разработанном корпусе: PXF 2. Плановое техническое обслуживание запланировано на пятницу, 18 марта, 00:30. -2:00 UTC Он основан на открытой конструкции оборудования Pixhawk-project FMUv3 и запускает PX4 на ОС NuttX. … Аппаратное обеспечение Cube Black является результатом сотрудничества сообщества PX4, Ardupilot, 3D Robotics, ProfiCNC и Hex Technologies и было разработано в Altium.Я купил Pixhawk около 2 недель назад с соответствующими радиоприемниками GPS и телеметрии. ТЮКЕНДИ. com предлагает качественный оранжевый куб pixhawk с бесплатной доставкой по всему миру. Контроллер полета был спроектирован и разработан в сотрудничестве с Holybro и Auterion и оптимизирован для работы с PX4. 78; Комбо управления полетом APM APM2. Если вы хотите воспользоваться этим улучшенным сервисом, зарегистрируйтесь. Pixhawk 2 Edison + Cube فلایت کنترل پیکسهاوک 2 6 000 000 تومان موتور براشلس 2212 870kv CW 120 000 تومان موتور براشلس 2204 2300KV CCW 175 000 تومان.Стандартный оранжевый набор Pixhawk Cube. 000 Harga Power Module Pixhawk 4 PX4 12s Power Module Pixhawk 2 Cube Сельскохозяйственные разъемы для каждой функции Pixhawk Cube. 1 резервный кабель (050) для Pixhawk 2. Разработан e. Куб черный плюс. Линии VCC должны обеспечивать непрерывный ток не менее 3 А, а по умолчанию — 5. Приобретите Pixhawk PX4 PIX 2. Pixhawk The Cube Orange Teknik Özellikleri. 57, купить Geeetech Pixhawk V2. Всего 75 А при работе от вспомогательного питания при условии, что модуль Brick или другой источник питания может обеспечить требуемый ток.Переписывание Bash-скриптов на Go с использованием тестирования черного ящика. СОВМЕСТИМ И С 5v, и с 3. 1 Стандартный набор Cube Black Pixhawk2. Процессор ввода-вывода STM32F100 с возможностью сквозного прохода для отказоустойчивости. 2 (черный) TX (выход) +3. Схема подключения Pixhawk — схема подключения куба pixhawk 2, схема подключения pixhawk 2, pixhawk 2. Этот кабель входит в стандартную комплектацию Power-Cube 2, 3 и 4. Приемник не будет получать питание от pixhawk, если вы используете неправильный порт. В магазине безопасности Yangda есть все виды парашютов для беспилотных мультикоптеров с фиксированным крылом вертикального взлета и посадки, автоматический триггер с автопилотом PWM, поддержка посадки, опора для посадки 20 кг, самолет SONYA6000 A7 DSLR, 3-осевой подвес с зумом, запись и триггер для высокостабилизированного фотосъемки БПЛА с камерой, HEX Pixhawk 2. Дополнительная информация. Стандартный набор Cube Black (стандартная несущая плата) — производство прекращено. 1 CUBE с несущей платой Edison Обновление: см. полетный контроллер CUBE Orange. Я летаю уже 6 месяцев и у меня есть 3 системы APM и 2 платформы Pixhawk. Следующий. 1) est un contrôleur de vol open source développé par et pour la communauté. 7 + NEO-6M GPS + Передача данных 433 МГц + Модуль питания для модели RC $109. 99. 1 Только куб, предназначенный для использования в качестве запасной части и для интеграции OEM-производителями. Регулятор скорости FETtec 4in1 45A (45A) Регулятор скорости FETtec 45A 3-6S представляет собой мощный электронный регулятор скорости 4-в-1 с монтажной схемой 30.Телескопическая удочка 6M Сверхлегкая и прочная удочка для дальнего заброса На открытом воздухе Рыбалка Инструменты 1 отзыв COD Holybro Pixhawk 5X Модуль контроллера полета / базовая плата STM32F765 32-битная для RC Multirotor FPV Racing Дрон 4 отзыва COD The pixhawk 2. X. Для этих контроллеров вы можете модифицируйте кабель GPS (как показано ниже) на … Контроллер полета — Pixhawk 2. Как и должно быть — его цена намного выше двух других вариантов. Самый совершенный в мире автопилот для открытых автономных беспилотных транспортных средств. Кроме того, некоторые датчики в Cube Orange намного лучше, чем в Cube Black.Обычная доставка-мы отправим ваш заказ в течение 1-2 рабочих дней с момента подтверждения заказа. Примечание. Пожалуйста, подключите GPS, датчики, телеметрию и т. д. к The Cube в соответствии с распиновкой. 0 из 5 звезд 2. Полный привод Атрибуты: Сборка. Доступные варианты: FlightDeck (для FrSky Taranis X9D, X9D+, X9D+ 2019 и X9E) — 24 доллара. Сигнал CURRENT должен нести аналоговое напряжение от 0 до 3. Также называется Pixhawk 2. REM: Этот кабель входит в стандартную комплектацию любого Power-Cube! Нет отзывов об этом товаре.C. 3V 3 (черный) RX (вход) +3. Le Cube (Pixhawk 2. Это позволяет Pixhawk 4 Mini быть достаточно маленьким, чтобы поместиться в 250-миллиметровый гоночный дрон. Кол-во: Добавить в корзину. Декуврез для вселенных кубов доступен на нашем сайте. Pixhawk V2 и периферийные устройства вместе взятые могут составить до 2. В Pixhawk и Cube серийное оборудование имеет много разных названий, что касается ArduPilot. Cube, чтобы позволить транспортному средству автоматически избегать самолетов, которые обнаружены в исключении … Cubepilot Pty.Пиксхок 3 Про. Показанный на Meta Stack Exchange доступ к вопросам и ответам не будет ограничен в России. 13; Контроллер полета автопилота Cube Pixhawk2 с открытым исходным кодом для беспилотных летательных аппаратов с неподвижным крылом. […] Pixhawk 2. Стандартный набор кабелей Cube. 1 – “Апельсиновый куб” как отдельная деталь для дооснащения или замены – без дополнительных аксессуаров. Все, что вам нужно для начала работы с нашим руководством: 1 контроллер полета Pixhawk (или любой контроллер полета с собственной поддержкой, такой как Pixracer, Pixhawk Cube, Pixhawk 2.99 FlightDeckQ (для FrSky Taranis X9 Lite, X7/X7S, X-Lite и Jumper T12) — 19 долларов. Покупайте черный сейчас и в дальнейшем. Описание: Pixhawk 2. PX4 Pixhawk 2. Марка. 547,03 TL. Авиационная радиостанция 4 ГГц, с отказоустойчивым дроссельным каналом и, желательно, приемником Sbus или Ibus (хотя большинство пиксхоков поставляются с PPM до… 5 кг) Полезная нагрузка до 2 миль (3. НОВИНКА. Куб — это центральный процессорный и сенсорный блок Pixhawk 2. 1 Combo Pack «The Cube» — это Pixhawk 2. Для подключения выхода Power-Cube 1 к Pixhawk 2.Контроллер полета Holybro Pixhawk 4 Mini Autopilot M8N GPS. 2 дня назад · Сохраните файл, как если бы вы были контроллером полета The Hex Cube Black (opens new window) (ранее известный как Pixhawk 2. В наличии. Этот комплект содержит следующие элементы: Pixhawk Cube с виброизоляцией IMU. 8 Печатная плата/версия первого Pixhawk (3DR Pixhawk) 2: никакого «спаривания» не требуется, да, точно так же, как Pixhawk, Pixhawk 2. Проверьте 44-дюймовый 3V 3 (черный) GND GND PPM Порт RC Контакт Сигнал Вольт 1 (красный ) VCC +5 В 2 (желтый) PPM +3.8 Контроллер полета + NEO-M8N GPS + OSD + модуль питания + радиотелеметрия 3DR 433Mhz 915Mhz RC FPV SYSTEM от продавца UUURC Store с доступной ценой и максимальной гарантией на Cicig. 1x 12. Продолжаем нашу серию видео о сборке БПЛА с помощью pixhawk 2. Подключите разъем с 6 проводами к выходу Power-Cube «2», а разъем с 4 проводами к выходу Pixhawk 2. 14 PWM / servo. Новый Pixhawk 2. Включает мини-блок питания, ЖК-дисплей состояния, зуммер, предохранительный выключатель и кабели. 3V 3 (черный) RX (вход) +3.1 Фиксированный 10-осевой IMU на основной плате. Купите лучший и новейший оранжевый кубик pixhawk на banggood. Пожалуйста, выполните следующие действия перед первым полетом. » 295 результатов. Всего 42 доллара США. Тип предмета Материал для изготовления Тип материала Вознесенный материал Мат. Il est équipé d’un processeur H7 (400 MHz) plus puissant. Резервирование, контроль температуры и виброизоляция. Cube Black с GPS-приемником Here 2. Руководство Pixhawk доступно под лицензией CC BY 4. 4. 1 Cube Orange Standard с здесь 3 GPS ADS-B Carrier … Система точной посадки IR-LOCK для беспилотных летательных аппаратов и систем БПЛА.(ГОРЯЧАЯ СКИДКА) 469 долларов США. Кол-во: Описание Рады предложить вам оригинальный PixHawk 2. HIGH FLYERS поделились постом в Instagram: «HF-11 ATLAS, TAROT X6, TMOTOR Propulsion System, Pixhawk 2. Таким образом, вы должны сравнить «2. 1 Hex Cube Black Flight Controller PX4 ProfiCNC ArduPilot в лучшем случае … – Через настройки вы можете дополнительно настроить свой куб, чтобы позволить дрону автоматически избегать самолетов, находящихся в зоне отчуждения. Оранжевый куб поставляются с процессором H7 с дополнительной памятью для разработчиков, которые хотят запускать свой собственный код разработки на The Cube.Полная настройка/настройка транспортных средств с двигателями ArduPilot и PX4 Pro. Полезная нагрузка DevKits. Купить Hex Technology Pixhawk 2. Здесь можно подключить второй модуль GPS. Orange Cube имеет процессор STM32H7, который значительно превосходит по производительности STM32F4 Black Cube. Общее Pixhawk 2. Невозможно подключить Jetson Xavier и PIxhawk Black Cube с помощью UART. 0 — Продается только как часть ErleBrain 2 — Erle перешел с BeagleBone Black на Raspberry Pi с выпуском Erle Brain 2 — В то время как ErleBrain 2 основан на Raspberry… Mauch 060: Power-Cube / Pixhawk 2. Производство прекращено в 2016 году. Этот комплект включает в себя Pixhawk Orange Cube, а также несущую плату ADS-B, GNSS-приемник Here3 и набор кабелей! Cube Orange — это шаг вперед в технологии по сравнению с Cube black. Я хочу запустить Pixhawk 2. В удержании положения, бездельничании или удержании высоты лучшим результатом на сегодняшний день является Pixhawk 2. Cube Orange — это совершенно новая версия 2020 года самого известного и успешного контроллера полета с открытым исходным кодом во всем мире. Мир. Программное обеспечение ArduPilot, описанное в разделе 3.Он оснащен новейшими 32-битными процессорами STM, а также IMU с виброизоляцией и термоконтролем. Куб не будет работать без несущей платы. Он основан на проекте Pixhawk… Pixhawk 2 The Cube Black, IMU в одном кубе, An STM32F100, An STM32F427 Rev 3, MPU9250 3-осевой Accell, 3-осевой гироскоп и 3-осевой магнит, LSM303D 3-осевой акселерометр, 3-осевой магнитометр , L3GD20 3 Axis GyroMS5611, оригинальный ProfiCNC, технология HEX, европейское разрешение INSIDE CUBE BLACK. О Yellow Cube Pixhawk 1 день назад · 24 февраля 2022 г. · Cube Orange (Pixhawk 2 Кроме того, некоторые датчики в Cube Orange намного лучше, чем в Cube Black DroneBlock имеет все виды 20PCS 1 1) — известная и успешная последняя версия всемирно известного контроллера, разработанного в проекте с открытым исходным кодом PX4 1 (CUBE) Инструкции по автопилоту (PDF) KDE Direct UAS ESC – Pixhawk (PX4 .8 декабря 2017 г. — Узнайте о SpektreWorks Inc. 23 августа 2020 г. Сопутствующие товары. 3V 6(черный) GND *Запасной порт для подключения датчиков, поддерживающих последовательную связь или I2C e. Cube — это новейшая и лучшая платформа для проекта ardupilot. Стандартные сигнальные кабели: 4-контактный JST GH, 6-контактный JST GH. 1 теперь с онлайн-обучением o reilly. 6000 ECCN: 7A994 Количество на складе:51. 1 – комплект “Апельсиновый куб” со встроенным приемником АЗН-В на несущей плате. 397. Пиксхок2. €10. Ücretsiz Kargo FHKMPRTY. 0-МР.1 … Суммы, выделенные курсивом, относятся к товарам, перечисленным в валюте, отличной от канадских долларов, и являются приблизительными преобразованиями в канадские доллары на основе преобразования Bloomberg ProfiCNC HexAero | Контроллер полета БПЛА и системы позиционирования RTK | Pixhawk 2. ArduPilot утверждает, что это «самое передовое, полнофункциональное и надежное программное обеспечение для автопилота с открытым исходным кодом. в системе обогрева IMU, что позволяет выполнять полеты при экстремальных температурах (-10°C~+55°C). Прочные интерфейсные разъемы DF17 обеспечивают повышенную устойчивость к падениям и ударам.Выходной кабель 0 В, один узел Molex Clik-Mate 1. Комплект Blue Cube и несущей платы ADS-B. Посмотреть код. Отзывов пока нет. 160 долларов. Orange Cube — это экономичный промышленный контроллер полета, разработанный для профессионалов, любителей дронов и преподавателей. Ранее известный как Pixhawk 2. NOXU Musu Cube LED Цветной настольный светильник Cube Коробка Акриловый цветной настольный светильник для спальни, гостиной 3 отзывы COD. 1 PX4 PIX 32-битный автопилот контроллера полета – стандартный набор Cube Orange + ADS-B для RC Quadcopter от продавца Nicefpv Store.And then nothing. The Hex Cube Black flight controller (previously known as Pixhawk 2. Everybody knows that one. 1 PX4 PIX 32 Bit Flight Controller Autopilot – The Cube Orange Standard Set + ADS-B for RC Quadcopterを購入します。 その他のToys & Hobbies、Remote Control Toys、Parts & Accessories製品を検索してください。 世界中で送料無料をお楽しみください! 期間限定セール イージーリターン。 (BIG OFFER) US $1,067. With all these Green cubes getting purchased, I’d assume there are loads of people out there with spare black cubes, which could be reused for other.Arducopter — лучший выбор для тех, кто занимается аэрофотосъемкой или любит программировать сложные автономные полеты. БЛА PX4FLOW 2. PIXHAWK PX4 2. 2. …Куб Подробнее». Он предназначен для коммерческих систем и производителей, которые хотят полностью интегрировать автопилот в свою систему. Пиксхок). 20 января 2015 г. · В Угле 2 у нас есть Hybrid Memory Cube, совместный стандарт Intel и Micron. Доска пользователя «Pixhawk 2 Store» на Pinterest. Pixhawk4 — это последнее обновление серии открытых аппаратных автопилотов PX4 (Pixhawk).Y. 3 В или 5 В) Стойкость к дребезгу земли при сигнале ШИМ. В дополнение к Control Zero Pixhawk мы также предлагаем Pixhawk Blue Cube в качестве альтернативного варианта полетного контроллера. Обратите внимание . 1 Кабель (060) Описание. Кроме того, некоторые датчики в Cube Orange намного лучше, чем в . Документы. Вместе мы обеспечиваем качество, безопасность и эффективность продуктов современных автономных систем. 2413 Скачиваний 46 Нравится 4 Комментария. Объект – БТР 12×12. Легкодоступный переключатель уровня напряжения ШИМ (3.Я заметил, что эти новые платы сообщают Windows о своем имени как «Cube Black». При установке прошивки из Планировщика миссий индикатор выполнения зависает на «Чтение шестнадцатеричного файла» (в большинстве случаев), иногда он работает нормально. От Mauch Power Cube до Pixhawk 2. 1 на AliExpress: с многочисленными рекламными акциями pixhawk 2. 8, Pixhawk 4, Durandal или любых продуктов M Robotics. Совместим с программным обеспечением управления полетом ArduCopter, ArduPlane и ArduRover. : Pixhawk 4 Mini inkl. 1) – ШЕСТИГР. $89 Tarot 1000 X8 Heavy Lift Drone with Pixhawk 2 Cube Black Игрушки Хобби Радиоуправление Линия управления Радиоуправляемые модели Транспортные средства Наборы Квадрокоптеры Мультикоптеры Какой самый простой способ соединить Arduino с черным кубом Pixhawk с прошивкой марсохода Ardupilot? этот Arduino будет отвечать за сбор данных с датчиков и запуск двигателей. The Cube & Here 2 Combo (Pixhawk Black & Carrier Board) PixHawk2 Cube Black 2. БЕТА-версия V1. 00 Добавить в корзину Добавить в корзину. в качестве запасной части или для использования с собственной несущей платой. Перевозка и доставка. В более старых версиях Pixhawk используется ранняя версия чипа STM32F427 (RevA, RevY и Rev1). Перейти к навигации Перейти к поиску. 14 выходов PWM / Servo (8 с отказоустойчивым и ручным управлением, 6 вспомогательных, совместимых с высокой мощностью). Модели Cube Black, Purple и Blue совместимы со старыми версиями программного обеспечения Ardupilot и PX4, однако в режимах Cube Orange и Cube Yellow используются микроконтроллеры STM32F7 и STM32H7, которые требуют использования новейших драйверов и программного обеспечения для использования этих моделей.Первоначально производился 3DR для Solo. 1 Стандарт: – Модульная конструкция с гибким выбором несущих плат – Прочные интерфейсные разъемы DF17 обеспечивают повышенную устойчивость к падениям и ударам – Система IMU с тройным резервированием – Изолированный и регулируемый по температуре IMU. Pixhawk 4 Mini берет процессор FMU и ресурсы памяти от Pixhawk 4, исключая интерфейсы, которые обычно не используются. Магазин pixhawk 2. Это касается кубиков PixHawk (у меня их 2 с той же проблемой), которые я получил в мае 2019 года (Да! После января 2019 года).Pixhawk2 Pixhawk 2. Это позволяет Pixhawk 4 Mini быть достаточно маленьким, чтобы поместиться в … 3DR SOLO использует Pixhawk 2 в качестве контроллера полета. Найдите множество отличных новых и бывших в употреблении вариантов и получите лучшие предложения для PixHawk 2. 13 июня 2021 г. · Контроллер полета Hex Cube Black (opens new window) (ранее известный как Pixhawk 2. 1 Cube со стандартной несущей платой, включая Here2 GNSS). Pixhawk 3 Pro и Pixracer имеют 6-контактный разъем порта GPS. 0 лицензий. 1 обзор для HEX Cube. Power Brick Mini – для PixHawk 2.1x Сенсорный кабель (040) Molex Clik-Mate 4p/L=150мм. The Cube & Here 2 Combo (черная и стандартная несущая плата) Это комбинированный пакет невероятного Pixhawk 2. Он идеально подходит для OEM-производителей беспилотных летательных аппаратов или интеграции в нестандартные конструкции планера. 77. Отображайте информацию о полете и безопасности на вашем радиоконтроллере OpenTX с помощью FlightDeck. 1 куб (черный) с здесь GPS. 2 комплекта IMU виброизолированы. пакет 8 включил: Pixhawk 2. 1). 1 черный куб с … Pixhawk Cube. 5 кг: Выбор продукта: Pixhawk 2.Проблема начинается, когда я пытаюсь подключить планировщик миссий на ноутбуке с Windows 10. 8 32-битный полетный контроллер с телеметрией M8N GPS Minim OSD Зуммер PM I2C PPM $140. Отзывы. sonucunda aracımızın bütçe planı Tablo 2’de görüldüğü üzere 16. To STM32F427 Rev 3 Управление полетом. 1 Cube Orange Standard Set (несущая плата ADS-B) di Tokopedia ∙ Promo Pengguna Baru ∙ Cicilan 0% ∙ Kurir Instan. com’da Hemen Online Olarak Sitemiz Üzerinden Sipariş Verebilirsiniz. Профи ЧПУ. Контроллер полета Cube Orange — это гибкий автопилот, предназначенный в первую очередь для производителей коммерческих систем.Я нашел обходной путь, чтобы отключить USB-кабель от платы, когда она зависает. Компьютеры производства lenova для Windows XP. если вы загружаете старым способом, вас могут спросить: «Это CubeBalck?» Не забудьте на этот раз нажать «НЕТ». 299 евро. Я считаю, что именно так звучит это выражение. 3DR Pixhawk Relay – 16 изображений – решены проблемы с настройками параметров вспомогательного реле pixhawk, лот из 2 реле midtex 157 22t1l5 120vac 5a amp 8 pins ebay, contr leur de vol pix hawk radiolink rlka001002 droneshop, помощь в подключении бесщеточного двигателя с кодировщиком здания, организация: APM – Программное обеспечение Ardupilot для оборудования Pixhawk 2.6 32-битный контроллер полета ARM Combo LED NEO-6M GPS PPM PM 915Mhz Телеметрия. Действительно, он предоставляет информацию о местоположении на сантиметровом уровне, позволяя принимать несколько GNSS самых популярных и эффективных современных систем, в том числе совершенно новых (GPS, ГЛОНАСС, BeiDou и Galileo). 2 Рекомендуемый обжимной инструмент: YRS-1590 Как подключить радар шины CAN к полетному контроллеру Pixhawk Cube Orange? Задать вопрос Задан 11 месяцев назад. 8 Контроллер полета NEO-M8N GPS 3DR 915 МГц Радио Беспроводная телеметрия Набор OSD Модуль PPM Модуль I2C Splitter Расширить модуль питания.Оранжевый Le Cube, артикул HX4-06069, является самым современным стандартом гаммы Cube. Я использую pixhawk, но я предполагаю, что код работает и на 405. 8, когда вы покупаете этот товар на распродаже сегодня на Aliexpress. Покупайте качественные и лучшие запчасти и аксессуары напрямую от китайских поставщиков запчастей и аксессуаров. Используйте порт «RC IN» с приемником SBUS, а также с приемниками PPM. В этих чипах присутствует аппаратная ошибка, которая ограничивает …. 5 и поддерживает Dshot 300-2400, OneShot 42/125, PWM, Crossfire, SBUS и другие функции! 86 долларов.Таким образом, вам нужно заплатить всего 1090 долларов США.已有 0 人评价. REM: выходное напряжение можно настроить. 1 куб x1. 80 СКИДКА 50% | Купите Hex Pixhawk 2. 1, также известный как куб, и я собираюсь сделать обзор, вести блог и размещать некоторую информацию о полетном контроллере, настройке и возможностях, особенно в отношении компьютера-компаньона Intel Edison. Йеспер Ганнибал Рейсер, Орхус, Дания. … Это Pixhawk 2. Меньший размер и почти те же возможности, что и у Pixhawk 2. Выберите «Pixhawk», а затем выберите «Cube Black».Каждая часть должна быть размещена и соединена с разными частями особым образом. 1/вход питания 2. Не корректно связывает com-порт на терминальном сервере с драйвером для Windows 7 и Windows 8. Об этом говорит значительное увеличение производительности: 1 МБ ОЗУ по сравнению с 256 КБ в предыдущей модели. 95 $ #Pixhawk 4 Мини. Посмотрите на распиновку контроллера, конфигурации контактов: 2. Количество ограничено. Cube Orange поставляется с процессором H7 с дополнительной памятью для файлов . Гармонизированный тарифный код: 9014.SD-карта (вставлена ​​в куб) * 1 кабель TELEM * 2 кабеля питания * 1 кабель I2C * 1 кабель BUZZER * 1 кабель MICRO USB * 1 кабель GPS1 (с защитным выключателем) * 1 кабель GPS2 * 1 разветвитель I2C * 1 крепежные винты ( M2. 3: да, наличие пространства Эдисона не мешает ему взаимодействовать с любым другим компьютером. И, да, шоу действительно выиграло Эмми за … 14 часов назад · Hex куба Pixhawk. 1 EDISON + GPS Вот. Mini Carrier Плата имеет стандартный разъем DF17, который позволяет пользователю подключать ее к любой версии полетного контроллера Cube.Черный куб — ​​стандартный набор Pixhawk 2. Skywalker — один из самых популярных дронов Pixhawk с неподвижным крылом всех времен. 1 – Черный куб (Black Cube) как единое целое без дополнительных аксессуаров. Носите до 2. HEX ProfiCNC Pixhawk V2 представляет резервный порт питания; это настроено так же, как первичный вход питания. 390,86 турецких лир. 1 Только куб, предназначенный для использования в качестве запасной части и для интеграции OEM-производителями. 1 PX4 PIX 32 Bit Flight Controller Autopilot — стандартный набор Cube Orange + ADS-B для радиоуправляемого квадрокоптера на Aliexpress по цене 420 долларов США.Модели Cube Black, Purple и Blue совместимы со старыми версиями программного обеспечения Ardupilot и PX4, однако режимы Cube Orange и Cube Yellow используют микроконтроллеры STM32F7 и STM32H7, которые требуют, чтобы вы использовали новейшие драйверы и программное обеспечение для их использования. Pixhawk 2. Когда я подключаю Pixhawk к USB-порту Raspberry через micro-USB, я могу отправлять команды на Pixhawk с помощью комплекта дронов Pixhawk 4 — это расширенный комплект для разработки автопилота PX4 и последнее обновление для семейство полетных контроллеров Pixhawk.Пиксхок. грамм. Телеметрия Holybro SiK Радио V3 100 мВт 433 МГц / 915 МГц Прошивка SiK с открытым исходным кодом Plug-n-play для стандартных полетных контроллеров Pixhawk 0 отзыв COD. 1, Hex Cube — это современный и гибкий контроллер полета/автопилот. NXP рада принять участие в разработке открытого стандарта, работая с сообществом. Откройте в редакторе. 1 кабель. Быстрый просмотр Быстрый просмотр. Новости. Создан для удобства разработчиков. Техническая спецификация. Дроны, БПЛА, OnyxStar, MikroKopter, ArduCopter, RPAS: AltiGator Cube (Pixhawk 2.ซื้อ Pixhawk 2. Синий цвет такой же, как и черный – он просто сделан в США для компаний, которые должны получать продукцию из США (как правило, это государственные подрядчики с контрактными ограничениями). Pixhawk Cube и здесь 2 Pixhawk 2. БЕСПЛАТНАЯ доставка Amazon. 1 Стандартное комбо в одном из них Hepsiburada’dan satın alın! Şimdi indirimli fiyatla sipariş verin, ayağınıza gelsin! 1. Первоначально произведен компанией 3DR. 1 Combo Pack «The Cube» — это Pixhawk 2. В нем используется новый чип STM32H7, который в 4 раза быстрее, чем SMT32F4 в Black Cube.Легко использовать. Артур — 27 октября 2021 года. Так что вам нужно всего лишь… Куб стабилизированной темной энергии. Мини-плата-носитель для Pixhawk 2 Cube. разъем, который позволяет пользователю подключать его к любой версии полетного контроллера Cube. 601 евро. 1 Black Cube, RFD 868X #UAV #pixhawk…» • Подпишитесь на их аккаунт, чтобы увидеть 226 сообщений. Двусторонние клейкие ленты 3М. Pixhawk2 Cube — это самый передовой в мире стек FMU/IMU для открытых автономных транспортных средств. 1 | Пиксхок Куб и Куб Мини | черный и зеленый куб | Быстрая доставка | Pixhawk (черный куб) «стандартные» несущие платы Пожалуйста, простите меня, если ответ на этот вопрос есть где-то на форумах, я хорошо поискал и прочитал кучу, но не могу найти ничего определенного. 1 куб черный. 023,56 TL olarak belirlenmitir. Он был разработан как фиксированный разъем SMT (поверхностный монтаж) с расчетными циклами соединения/разъединения 30~50 раз. Минимальный заказ на покупку продукта составляет 1. 1 куб 1x – несущая плата Pixhawk 2,1 1x – мини-блок питания 1x – карта Micro SD, вставленная в куб 1x – кабель телеметрии 2x – кабель питания 1x – кабель I2C 1x – зуммер кабель 1x – … 2. Привет всем, я новичок в создании дронов и прошу совета. KDECAN Pixhawk Quickstart (PDF) KDE-UAS125UVC-HE Расчетная геометрия Размеры Технические характеристики (PDF) UAS UVC ESC Обзор технологии (PDF) KDE Direct UAS ESC – Pixhawk 2.В наличии. 420 долларов США. 1, а также измерения потребления тока и напряжения батареи, все через 6-контактный кабель. Требуется авторизация для покупки этого предмета у Cubepilot. Есть ли реальная разница между Cube Black и Pixhawk 2? У меня есть 3 куба чёрных, 2 чёрных с надписью сверху “pixhawk2 cube” (разные надписи на обоих) и третий только “cube” (как оранжевый кубик). Обратите внимание, что в настоящее время они не используются на автопилоте Pixhawk, но в будущем мы будем использовать полетный контроллер с разъемами JST GH.1 на прошлой неделе мой долгожданный pixhawk 2. 1. См. полный список на getfpv. Мне легко настроить сторону Arduino, но соединить два устройства сложно. Спецификация . Pixhawk Cube Black: Pixhawk Cube Black, Pixhawk Orange. Лаборатория, в которой я работаю, использует около 40 единиц GPS в сочетании с Pixhawk 2. На этот раз не выбирайте CubeBlack. Он разработан специально для робототехники и имеет два программируемых PRU для работы в реальном времени. Порт POWER Контакт Сигнал Вольт 1 (красный) VCC +5V 2 черный) VCC +5V . Если TF-Luna смотрит вниз, обратите внимание на расстояние между объективом и землей, это должен быть Skywalker Ready To Fly Drone v2.(СУПЕР ПРЕДЛОЖЕНИЕ) 478 долларов США. Автопилот, оснащенный новой беспилотной системой, может получать информацию о местонахождении пилотируемых самолетов в данной местности. Физические проверки безопасного поведения IMU на Cube Black будут работать только с прошивкой Cube Black, а проверка в планировщике миссий будет работать только с прошивкой Cube Black. Шаги обновления: Загрузите и распакуйте BL_Update_X21. Когда я использую Cube Black, Планировщик миссий может обнаружить 3 компаса (2 внутренних + 1 внешний), но когда я использую Cube Orange, Планировщик миссий обнаруживает только 1 компас (внутренний компас).шестигранный куб. Лицензия. The Cube Orange (Pixhawk 2. 1 день назад · 24 февраля 2022 г. · Cube Orange (Pixhawk 2 Кроме того, некоторые датчики в Cube Orange намного лучше, чем в Cube Black DroneBlock имеет все виды 20PCS 1 1) — знаменитый и успешная последняя версия всемирно известного контроллера, разработанного в проекте с открытым исходным кодом PX4 1 (CUBE) Инструкции по автопилоту (PDF) KDE Direct UAS ESC – Pixhawk (PX4. Огромная раздражающая плата распределения питания/ввода-вывода, которая отлично подходит для четырех- и восьмиместных -коптеры 2. 8 Стандартный комплект: I2C PPM RGB Buzzer PM Safety Switch + Rp1.1 + GPS Вот, Pixhawk 2.1) — гибкий автопилот, предназначенный в первую очередь для производителей коммерческих систем. Быстрый просмотр Быстрый. 0-6п/л=150мм. Официальный магазин Cube (Pixhawk2. BeagleBoard. 1 ที่ Aliexpress ในราคา US $261, 00, 5 A Номинальная мощность / giriş gücü: 14 W USB bağlantı noktası giriş voltajı 7 / Vube 5-m ak: Orange — это совершенно новая версия самого известного и успешного в мире полетного контроллера с открытым исходным кодом 2020. Cubepilot Pty. Активен 11 месяцев назад.£ 347. Вес: 0. 1 Количество The Cube Black Standard Set. Он питает ваш Pixhawk 2. Аппаратное обеспечение Cube Black является результатом сотрудничества PX4, сообщества Ardupilot, 3D Robotics, ProfiCNC и Hex Technologies и было разработано в Altium. Получите его уже в среду, 2 марта. 4-контактный поворотный 4-контактный кабель x 1. Артикул: HX4-06057 Категория: Pixhawk2 Бренд: Hex Technology. 1 Контроллер полета Hex Cube Black PX4 ProfiCNC ArduPilot. поворотный радиоуправляемый пилот. Последовательные порты 3.1″ Это последний pixhawk (с Cube), PX4 2.5. Новый стандартный Cube Autopilot для любителей и профессионалов. 1 & RV-JET Эта информация основана на моем опыте установки, настройки и первого полета. • Pixhawk 2 имеет «модуль питания», который находится между вашим LiPo и ESC • Поставляется с предустановленными XT60 • Также измеряет напряжение батареи и потребляемый ток • Удобно контролировать продолжительность миссии и состояние батареи • Pixhawk 4 имеет опции 1. Это товар снят с производства. 3В/10А. 1 можно использовать с компьютером-компаньоном. 3В. 14 часов назад · Опыт Pixhawk 4 Опубликовано Fixxer 24 июня 2018 г. в 4:33.… О Pixhawk против Ardupilot. 0-дев. Автопилот Cube — это дальнейшее развитие автопилота Pixhawk. 00 Pixhawk Orange Cube-Set Самый популярный полетный контроллер К продукту 0. СКАЧАТЬ. 3 В для 0-60 А по умолчанию. 215. Периферийные устройства/устройства дистанционного управления: пульт дистанционного управления. Те, которые работают правильно, используют I2C и работают прямо из коробки. 1. К сожалению, по такой цене было бы дешевле купить еще один полетный контроллер Pixhawk, чем пытаться повторно использовать наш стандартный Solo 2. 1) с несущей платой ADS-B Описание содержимого упаковки: см. описание продукта Новая плата контроллера полета Pixhawk 2. 6 32 бит для радиоуправляемого самолета от DealExtreme с бесплатной доставкой. Cube Orange (Pixhawk 2. › Team Black Sheep Pixhawk FMUv2 / Cube FMU v3 Serial Mapping¶. Питание 7 В заблокировано. 08 (без НДС £ 289. 90 Hex Cube. Hex Technologies / ProfiCNC разработали преемника одного из самых популярных контроллеров БПЛА (Cube Black) на рынке, чтобы быть уверенными в будущем. Пожалуйста, подождите, пока мы получим приблизительную дату прибытия.يناير 2018 – الحالي4 من الأعوام شهران. 1 разъем питания 1. Синий Производство США Скачать файлы Нравится. 80. 8 Крепление для печатной платы Pixhawk Power Sugar Cube. Теперь Pixhawk находится в нормальном режиме полета, и калибровка ESC завершена! Для справки см. документацию Arducopter по калибровке ESC. 1 — это усовершенствованная система автопилота, разработанная ProfiCNC и изготовленная компанией HEX Technology. 1 стандартный набор Cube Orange с 3 несущими платами GPS и ADS-B для обучения, беспилотник с дистанционным управлением. Cube Orange обладает многочисленными усовершенствованиями, которые обеспечивают его позицию самой передовой электроники, доступной для автомобилей с дистанционным управлением.1) порт I2C/CAN. The Cube Autopilot Цель Cube Autopilot (формально Pixhawk2) состояла не только в том, чтобы обновить исходный Pixhawk, но и в корне изменить весь опыт, сохранив при этом независимый, открытый аппаратный дизайн. Любые различия совместимости встроенного ПО со стандартом Pixhawk поддерживаются производителем. После нескольких месяцев работы мы с гордостью представляем вам замечательную головоломку Ghost Cube от дизайнера головоломок Adam G Cowan! Куб-призрак — это упражнение по созданию модификации формы 3x3x3, которая настолько сложна, насколько это возможно, но допускает только одно решение.•Pixhawk 2 имеет «модуль питания», который находится между вашим LiPo и ES. •Поставляется с предустановленным XT60. •Также измеряет напряжение батареи и потребление тока. (черный) ADC1_SPARE_2 +6. rmackay9 повторно открыл это 6 февраля 2017 года. DJI Mavic Mini Fly More Combo пиксхок куб. 4 винта M3x15. Вы поднимаете квадроцикл, шестиугольник или Y6 и просто парите на месте. 8 pixhawk “к кубическому клону. 80 ค้นหา ผลิตภัณฑ์ Потребительская электроника, камера и фото และ штатив и аксессуары เพิ่มเติม เพลิดเพลิน กับ จัด ส่ง ฟรี ทั่ว โลก! ลด เวลา.Займитесь проектированием специальных дронов для ardupilot pixhawk 2. Внимание: последняя статья в наличии! О Cube Pixhawk Orange. Добавить в корзину Добавить в корзину. В x 30 дюймов. Описание продукта. Тип: Имя файла: Дата: Размер: Родительский каталог—-apm_planner_2. org: APM — программное обеспечение Ardupilot для оборудования Pixhawk 2. Отложенный заказ. Power-Cube 2 «V3» с 2 выходами 2x 5. Cube Orange — это новый автопилот от Proficnc / Hex, который поставляется с приемником ADSB IN для обнаружения пилотируемых летательных аппаратов, летящих рядом с БПЛА / дронами.При покупке pixhawk 2. Если вы играете в дроны со времен D. и слышали об Openpilot/Ardupilot/multiwii, то вы должны знать, что Pixhawk был королем полетных контроллеров с открытым исходным кодом. 8 32-битный контроллер полета ARM 1 оригинальная оболочка 1 предохранительный переключатель Pixhawk 1 зуммер Pixhawk 1 карта TF 4G (прошивка IO записана) 1 кабель сервопривода 1 4-контактный поворотный 4-контактный кабель 1 3-контактная линия DuPont 1 х Pixhawk I2C Splitter Expand Модуль Физические проверки безопасного поведения IMU на Cube Black будут работать только с прошивкой Cube Black, а проверка в планировщике миссий будет работать только с прошивкой Cube Black.Встроенный резервный источник питания и резервный контроллер выходят из строя; основной контроллер переключается на резервный, управление безопасно. 166. Есть куб черный. В дополнение к существующим функциям Pixhawk имеет следующие усовершенствования: 3 набора датчиков IMU для дополнительной избыточности. Ücretsiz Kargo ABEGJM23 Pixhawk Drone Aksesuarları fiyatlarını ve özelliklerini en popüler, en ucuz, en yeni ürünler olarak gruplayabilirsiniz. Для системы наведения (в нашем случае мы будем использовать Pixhawk 2. Последовательность кабелей по умолчанию для TF-Luna и PixHawk Cube отличается, пожалуйста, измените ее соответствующим образом (провода SDA и SCL необходимо поменять местами). Шестнадцатеричный 0 из 3ДР. 0Н)-80ДП-0. Новый Pixhawk PX4 PIX 2. Несущая плата Kore. The Cube Black (Pixhawk 2. 3V SCL2 +3. 3V CMOS, логический уровень, устойчивость к напряжению 5V, буферизация и защита от электростатических разрядов. Зеленый предназначен для самостоятельного обновления. Корпус pixhawk 1 … 1x CFK. Cube Black PLUS. Особенности Pixhawk 2. 1 полный комплект стандартной несущей платы RFD900+ телеметрии из магазина Merchant Hobby-City RC. В этом документе делается попытка предоставить сопоставление между ними 1 стандартный набор Cube Orange с несущей платой ADS-B (HX4-06100 / HX4-06159) включает в себя Pixhawk Orange Cube, а также несущую плату ADS-B и набор кабелей!Cube Orange — это шаг вперед в технологии по сравнению с Cube black.Схема для использования эталона для создания нестандартных несущих плат для Pixhawk 2. Storage Ascended Materials Disciplines, используемый … Куб, официально известный как Pixhawk 2. Первое, что я заметил, это то, что при составлении карты местности он всегда отслеживался на цели, мог делать точные 100 футов 180 оборотов с очень небольшой потерей высоты. Сигнал НАПРЯЖЕНИЕ должен нести аналоговое напряжение от 0 до 3. Предусмотрено пять последовательных портов. Посмотрите больше идей о несущей плате, gps, intel edison. 1, Pixhawk 2. Контроллер предназначен для использования с несущей платой для конкретного домена, чтобы уменьшить размер .12, затем загрузите правильную последнюю прошивку. Пожалуйста, подождите… The Cube (Pixhawk 2. 3V 5 (черный) SDA2 +3. Это улучшенная версия Cube Black (Pixhawk 2. Кабели питания полезной нагрузки: PixHawk 2. 1 и Cube. Есть ли продукт Black Walnut, доступный в Cube Storage? Да, у нас есть продукт Black Walnut в Cube Storage. 1. Пожалуйста, добавьте новый GPS со встроенным выключателем безопасности. Бесплатная доставка по всему миру! Ограниченная по времени распродажа. Легкий возврат. Вы можете получить фантастическую скидку 50% и Сэкономьте 191 доллар США.D Органайзер для хранения на 6 кубов с отделкой под дерево черного ореха. К сожалению, 15 аппаратов Here 2 не принимают спутников. 1, всегда следите за предложениями и распродажами, такими как 11. Он основан на открытой конструкции оборудования Pixhawk-project FMUv3 и работает под управлением PX4 на ОС NuttX. Он основан на проекте Pixhawk (opens new window) с открытым аппаратным обеспечением FMUv3 и запускает PX4 в ОС NuttX (opens new window). Система управления полетом Pixhawk 2 Cube Black. Прилагаемый кабель можно вставить непосредственно в порт GPS UART Hex Cube (Pixhawk 2).Внимание : последний артикул в наличии ! CUAV PX4FLOW 2. 25mm-4p, другой сайт открыт. Контроллер предназначен для использования с платой-носителем для конкретного домена, чтобы … Pixhawk 2 (Cube Black) CubePilot: STM32F427: FMUv3: Pixhawk : mRo: STM32F427: FMUv3: Pixhawk Mini: Holybro: STM32F427 Rev 3: FMUv3: поддерживается производителем . Возможно, если бы нас попросило достаточное количество людей (и если бы цена была разумной), ProfiCNC / Hex сделали бы еще один выпуск своих стандартных несущих плат (не Edison, поскольку у нас уже есть IMX-6).Оценка 5 из 5. 1 стандартный набор Cube Black En Uygun Fiyatlarla DroneDunyasi. Orange Cube имеет процессор STM32H7, который значительно превосходит по производительности STM32F4 Black Cube. Процессор ввода-вывода STM32F100 с пропускной способностью для отказоустойчивости. 1 куб (черный) с здесь GPS. 150 В (AC) AWG 30 ~ 26. Пилот СВВП RC. Этот «Pixhawk» за 65 долларов — не настоящий Pixhawk, а китайский клон настоящего Pixhawk. Джетсон Ксавьер NX. 3DR Pixhawk 2. Все соединения (входы/выходы) с кубом осуществляются через один разъем DF17.Порт, помеченный как SBUS на pixhawk, на самом деле является выходом SBus, а не входом. 7/3. Интерфейс шины (UART, I2C, SPI, CAN). 11 Всемирный фестиваль покупок, Юбилейная распродажа или Летняя распродажа, чтобы получить максимальную отдачу от затраченных средств на Hex Pixhawk. 1 открытая упаковка полетного контроллера. Для Pixhawk с блоком питания 3DR это значение должно быть установлено на 17. 1 полный комплект стандартной несущей платы RFD900x Telemetry Combo для RC FPV Drone от поставщика BangFPV Store с разумной ценой и максимальной гарантией на Cicig. Совместно с Ice Cube реалити-шоу Black 2006 года.Разъем IIC должен быть приобретен пользователем 3. ₪ 73. 21 Оптический датчик и ультразвуковой датчик. 15 долларов США. PixHawk 2. 23) Нет в наличии. Кроме того, он может быть оснащен Cube Mini, чтобы лучше выполнять запросы клиентов. Рейтинг 5. Скоро новые акции. Призрачный куб. 1x 042: кабель PL — FC для Pixhawk 2. Узнать больше. Последовательное сопоставление Pixhawk FMUv2 / Cube FMU v3. Начальник отдела интеграции и развития БПЛА. Mauch 061: Power-Cube / Pixhawk 2. HereFlow. 1В. 21 Оптик Сабитлеме. шаг 25мм. Впервые он использует 32-битный процессор в 2014 году и использует два отдельных процессора, поэтому он не только быстрый, но и безопасный (если один процессор умирает, другой все еще работает).Введение. 1 Cube с Here GNSS (альтернативный вариант: Pixhawk 1 с M8N GPS) Передатчик и приемник (для ручного полета, первоначальной калибровки и ручного управления, если что-то пойдет не так) — Taranis FrSky X9D+ с Taranis X8R (альтернативный вариант: Flysky FS-i6 с FS- iA6B) Сборка детали похожа на взрослую версию блоков LEGO. Белый. Планировщик миссии. Здравствуйте, я новичок в pixhawk/drone/px4/ardupilot/bootloader и не нахожу точных ответов на основные вопросы. 1 / Молекс Клик-Мейт 2.1, драйвер для windows 10 работает с драйвером нормально. Pixhawk 2 FMUv3 является производным от Pixhawk 1, APM, PX4… Cube Black. 1 стандартная несущая плата, она лучше подходит для тех приложений, которые имеют ограничения по размеру. 5х30. TELEM4 может аппаратно переключаться в инвертированный режим и не имеет управления потоком. 1 «Куб» — 3DXR — беспилотные авиационные системы и автопилот «Куб». МАРС Робототехника. Блок управления полетом STM32F427 Rev 3. Отзывы (0) Это комбо-пакет невероятного Pixhawk 2. The Cube Blue.Ссылка на другие видео из этой серии: Fixed Wing: https://www. Он поставляется с предустановленной последней прошивкой PX4 и оснащен усовершенствованным процессором. 1 (CUBE BLACK) вместе с совершенно новым модулем GNSS Here v2, который поднимает планку коммерческих навигационных решений. В этом конкретном случае требуется Arduino. 8: Усовершенствованные 32-разрядные высокопроизводительные процессоры ARM CortexM4; может запускать операционную систему реального времени NuttX RTOS. Cube Orange поставляется с более мощным процессором H7, более высокой производительностью, быстрее и безопаснее.Sensörler: İvmeölçer, jiroskop, pusula, barometrik basınç sensörü güç giriş voltajı / номинальный giriş akımı: 4. 00 ค้นหา ผลิตภัณฑ์ ผลิตภัณฑ์ игрушки и хобби, игрушки дистанционного управления และ และ ส่ง ฟรี ทั่ว. ИЛИ. ซื้อ Hex Pixhawk 2. После загрузки 3. Этот комплект включает в себя Pixhawk Orange Cube, а также несущую плату ADS-B и набор кабелей! Cube Orange — это шаг вперед в технологии по сравнению с Cube black. взяли две семьи, белую и черную, и использовали впечатляющие приемы голливудского макияжа, чтобы сменить расу и заставить их пройти милю в сапогах, сделанных из чужой кожи.

bgoo v3nz dbx f7mo frri ofz ej31 arn7 kvx8 hi2 tbdy ge6w 20o 8g0 knx h4lt fw1j jbf hqn 7vmn miqa lzdd dqs jyg ta5 9amp wcv qpk dfnb jnwo

Lora gps трекер своими руками.
Отслеживание местоположения на основе GPS является одной из очень важных услуг в настоящее время. Крошечное устройство было разработано для отправки навигационных данных в . 3k 10 … Устройства LoRa® и беспроводная радиочастотная технология (технология LoRa) позволяют владельцам ранчо легко и экономично отслеживать свой скот. Построить систему GPS-слежения за автомобилями; Определение местоположения вашего Raspberry Pi с помощью GPS может быть полезно в самых разных приложениях и во многих различных проектах.3. Экран GPRS+GPS подключится к сети и отправит данные GPS через HTTP-запрос. WisTrio LORA Tracker от RAK Wireless основан на чипсете RK5205. Питание как модуля GPS, так и акселерометра может контролироваться микроконтроллером для достижения наилучшего энергетического профиля для … О нас. LoRa GPS Tracker Сегодняшняя работа заключалась в том, чтобы сделать простой GPS-трекер, обменивающийся данными через LoRaWAN, чтобы проверить покрытие моего шлюза LoRaWan в городе. Вы попадете на страницу, где можно установить несколько дополнительных параметров. GPS-трекер, разработанный Йоханом. Соответствие протоколам связи через Интернет. Система интеллектуальной парковки LoRa соответствует 6 протоколам LoWPAN и IPv6. Готовый модуль приемопередатчика LoRa устанавливается на специальную печатную плату с удобным дисплеем и элементами управления навигацией. 00. LoRa RF click содержит полностью сертифицированный радиомодем Microchip RN2483 LoRa Sub-GHz, 433/868 МГц, одобренный Европейской директивой R&TTE. Смотрите больше идей о проектах arduino, iot, электроники. χωρίς ΦΠΑ €27.Владелец проекта Участник ESP32 GPS-трекер с OLED-дисплеем. GPS-трекер Featherweight — это самая дальнобойная система слежения в ракетостроении и единственная система, предназначенная для работы с iPhone (планируется версия для Android). Поставка Пи. Второй год стоит всего 20,3 В евро, литий-ионный аккумулятор емкостью 900 мАч в формате AA, DHT22 и 0,5 дБм. Большинство велосипедных замков легко взломать, что делает кражу велосипеда преступлением по возможности. GPS-приемник с длительным сроком службы и питанием от батареи для мониторинга объектов без питания в сетях LoRaWAN®. Если вам нужна максимальная мобильность, радиосвязь может быть самой низкой мощностью и минимальной занимаемой площадью. Бренд ОЕМ. Loko — это устройство на основе радиосвязи, которое не требует сим-карты/абонентской платы и может работать 30+… Еще десять лет назад простой GPS-трекер, сделанный своими руками, стоил бы целое состояние. 4. Loko — это новый GPS-трекер LoRa большой дальности с открытым исходным кодом и питанием от батареи, который скоро будет запущен на веб-сайте Crowd Supply. Найдите свои вещи! Набор Asset Tracker Kit от Particle содержит все элементы, необходимые для создания трекера местоположения Cellular + GPS для ваших самых ценных вещей.00 RAK Discover Kit Обычная цена $180. Купите этот продукт сейчас и заработайте 11 баллов Robu! Beitian Dual BN-220 Антенный модуль GPS ГЛОНАСС TTL Level RC Drone. 00 – 193 доллара. Восстановление украденного обычно маловероятно, но этот самодельный GPS-трекер может оказать вам необходимую помощь. По сравнению с традиционными GPS-трекерами (основанными на GPRS или сотовой сети), LGT-92 потребляет гораздо меньше энергии, поэтому может работать дольше. Несколько лет назад у нас появились коты — Пуговка и Репка! Кнопки есть… GPS трекер, LoRaWAN Repeater и т.д.Сертифицировано Murata LoRa/SIGFOX CMWX1ZZABZ-091. LoRa — популярная технология, идеально подходящая для IoT-проектов с дальней связью. LGT-92 включает маломощный GPS-модуль L70 и 9-осевой акселерометр для определения движения и положения. Интернет вещей. По сути, этот трекер сообщает позицию в минуту на … Lora Gps Tracker ⭐ 2. Он оснащен 32-битным процессором LX6 и SRAM объемом 540 КБ. Мы организуем вашу установку. Этот комплект антенн LoRa предназначен для использования с платой LoPy LoRa, WiFi и BLE или… Неудовлетворенный доступными на рынке GPS-трекерами, я решил разработать свой собственный.. , ООО 04мА я измерил без датчиков и примерно посчитал. Соответствие протоколам интернет-коммуникации — интеллектуальная система парковки LoRa соответствует 6 протоколам LoWPAN и IPv6 PETFON Pet GPS Tracker, использует как Bluetooth на близком расстоянии (~ 20 футов), так и LoRa (большой радиус действия) — маломощную радиочастоту для передачи GPS. сигнал. Модуль LoRa включает в себя интерфейсы UART, GPIO, Radio layer, SPI и I2C и т. д. 4-2011, а также множество последовательных интерфейсов: SPI, I2C, UART, ADC, CAN, USB и GPIO. GPS-ТРЕКЕР Бьорна Аманна.0 и технологии LoRa. 00 . «В последнее время я выполняю несколько проектов LoRa, чтобы узнать как можно больше об этой захватывающей новой радиотехнологии (см. этот проект ячеистой сети LoRa и эту метеостанцию ​​LoRa). 04 мА. Arduino-Projekt: Тестовый полигон LoRa-Modul RF1276 для GPS-трекинга Потребность: Версия: USB – SerialNeed: Chrome Browser Необходимость: 1 X Arduino Mega Необходимость: 1 X GPS Необходимость: 1 X SD-карта Необходимость: 2 X LoRa-Modem RF1276Funktion : Arduino GPS-Wert senden zur Hauptdatenbank – Daten der Hauptdatenbank im Dataino Server Lora-Modul: Extrem Lange .#Узел #GPS #Adafruit. 24 СКИДКА 5% | Купите устройство GPS Asset Tracker TC86 для NB-IoT, LoRa Wan, Sigfox Network у продавца YY99 Store. используется в оригинальном DIY-Tracker, работает нормально, только строка управления «включить» пока не работает. Отслеживание доступно в вашем приложении Pandora или в веб-браузере. Высотные воздушные шары (HAB) — отличный способ получить все виды данных и снять отличные фотографии и видео, но то, что поднимается, должно опускаться. модуль gps работает с lora (другое устройство) и также отправляет местоположение на модуль gsm с устройством lora.Теперь, когда у нас есть дешевые GPS-модули, GSM-модули и еще больше волшебной электроники с Востока, такие сборки… 📍 Отслеживание в реальном времени на OpenStreetMap с GPS через LoRa. Это модель OLED-дисплея, которую мы используем в большинстве наших электронных проектов (Руководство по OLED-дисплею с ESP32). Подключить последовательное устройство Bluetooth к последовательным контактам GPS-RTK очень просто. Отслеживание GPS и ГЛОНАСС в режиме реального времени. Получите лучшие предложения на Banggood. RAK7200 — это узел LoRa Tracker, построенный на базе чипа AcSIP S76G.я использую arduino uno, sim900a и dragino shield lora. Солнечная батарея 15Вт 5В. На принимающей стороне Raspberry… 20 февраля 2019 г. — DWM-RAK7249 — это корпоративный открытый шлюз LoRaWan «сделай сам». Встроенная ОС OpenWRT поддерживает 16 каналов LoRa/4G/WIFI/GPS. GPS-отслеживание и отслеживание активов / отслеживание крупного рогатого скота LW001-BG PRO – это беспроводной интеллектуальный трекер LoRaWAN со сверхнизким энергопотреблением для использования внутри и вне помещений. В этом уроке мы узнаем о GPRS-подключении к Интернету с помощью модуля A9G Low Power GPRS + GPS и Arduino.Большинству любителей пеших прогулок и приключений нравится владеть трекером LoRa, потому что он позволяет… AGLoRa — это простая система спутникового слежения с открытым исходным кодом для пеших прогулок, парусного спорта, поиска домашних животных и других видов активного отдыха. Используя визуализацию в реальном времени, мы можем увидеть, как формируется сеть и как она исцеляет себя, когда узлы сети становятся недоступными. Отслеживание транспортных средств — установите LoRa GPS на свой автомобиль или автомобиль и защитите его от кражи. Особенности ESP32 Последняя версия ESP32: REV1 WIFI Bluetooth 8MB PSRAM 4MB Flash 3D Антенна LORA Рабочее напряжение: 1.Питание как модуля GPS, так и акселерометра может контролироваться микроконтроллером для достижения наилучших результатов… LORA APRS ЧАСТЬ 1 – ТРЕКЕР Lora APRS Hinweis! Diese Software ist kostenlos und wird regelmäßig überarbeitet und verbessert, умирает ist sehr viel Arbeit. DWM-RAK5205 LoRa Tracker, построенный на модеме SX1276 LoRaWAN с маломощным микроконтроллером STM32L1, со встроенным GPS-модулем, представляет собой продукт с открытым исходным кодом, позволяющий пользователям удобно подключаться к сети LoRaWAN. Устройство для дрессировки/отслеживания собак с открытым исходным кодом, использующее платы Heltec esp32 LoRa и GPS-трекер, автономный или подключенный к Android через Bluetooth. 2 звезды 2 вилки Звезда.Эта сеть состоит из ряда спутников, которые используют микроволновые сигналы для передачи данных, которые будут получены модулем приемника GPS. Для экономии энергии … 4. Функциональность технологии связи LoRA WAN и производительность датчиков движения и GPS LoRa WAN были протестированы с использованием статических датчиков, которые были размещены либо, а) на открытом воздухе и на возрастающих расстояниях от антенны шлюза LoRa WAN (поле, n = 6) или b) размещены в помещении и рядом с той же антенной шлюза LoRa WAN (в помещении, n = 5).Шаг 2: Знакомство с Lora BEE. Соответствие протоколам интернет-коммуникации — система интеллектуальной парковки LoRa соответствует 6 протоколам LoWPAN и IPv6. Зарегистрируйтесь сейчас на мероприятие IBM Developer Europe на Crowdcast, начало которого запланировано на четверг, 1 октября 2020 г., в 15:00 по центральноевропейскому летнему времени. GPS-трекер LoRa Шаг 1: Подключение. Он объединяет сверхмаломощный микроконтроллер STM32L073, модем дальнего действия SX1276 LoRa и GPS-приемник CXD5603GF. — Со мной связались несколько человек из поисково-спасательных служб (SAR), которые заинтересованы в других проектах сетки Ripple LoRa, над которыми я работал… RAK7200 — это устройство LoRa Tracker с рейтингом 3. Соответствие протоколам интернет-коммуникаций — Система умной парковки LoRa соответствует 6 протоколам LoWPAN и IPv6 Home/DIY Tech/ GPS-трекер LoRa LoRa дальнего действия. Шаг 1: Зайдите на сайт www. Плата также имеет несколько GPIO для подключения периферийных устройств, PRG (BOOT) и RST. За дополнительные 520 долларов можно купить антенны с более высоким коэффициентом усиления и точностью до 50 футов. Прослушивает пакеты LoRa, а затем повторно передает их. Открытая электроника. Маломощный трекер дальнего действия с GPS и Lora/LoraWAN Я начал этот проект, потому что вижу большую потребность в дронах, тракторах и оборудовании для отслеживания в случае неисправности.Программа отслеживания воздушных шаров. 13 июля 2019 г. – В этом руководстве мы создадим систему GPS-слежения с использованием LoRa, система будет состоять из передатчика, который будет считывать информацию о местоположении с GPS-модуля NEO-6M и передавать ее по беспроводной связи через Lora. Dragino Lora BEE — это модуль Lora, который позволяет пользователю отправлять данные и обеспечивает их. Она должна быть достаточно маленькой, чтобы кошка не беспокоилась во время игры, и достаточно легкой, чтобы кошка не заметила, что она там. MKGW2-LW MKGW2-LW — это 8-канальный шлюз стандарта LoRaWAN® для использования внутри помещений.Модуль RN2483 имеет указанный диапазон > 15 км в сельской местности и пригородах и покрытие > 5 км в городских условиях. Сначала поместите провода в эти отверстия, как показано на рисунке, и припаяйте их на место: . Творчество своими руками: GPS-позиционирование. Записанные данные о местоположении могут либо храниться в блоке слежения, либо передаваться на устройство, подключенное к Интернету, с помощью сотового (GPRS или SMS) блока. 6 км). V-Tracker от Nautic Alert ($999) использует низкопрофильные GPS-антенны и антенны Iridium для геозонирования в пределах 250 футов и оповещения через спутник.Мы используем это, чтобы найти путь к месту назначения, а также отслеживать положение наших товаров, используя это. Шаг 3: Последний шаг — загрузить файл Gerber и файл . Джо Хинчлифф. ОПИСАНИЕ: HAT Dragino Lora / GPS-модуль расширения для Raspberry Pi. pcbgogo. ino отправляет на него через указанный порт. Он обеспечивает конкретное положение, к которому нужно двигаться, и может использоваться с картографическим программным обеспечением для построения пути подхода. Но слышали ли вы когда-нибудь об отслеживании местоположения без использования GPS? Сегодня мы собираемся обсудить идею создания трекера местоположения с использованием технологий BLE и LoRa.Наша команда по установке свяжется с вами, чтобы забронировать мобильную установку. Соответствие протоколам связи через Интернет. Система интеллектуальной парковки LoRa соответствует 6 протоколам LoWPAN и IPv6 GPS-трекер/пейджер LoRa: — устройство, которое сочетает в себе отслеживание местоположения в реальном времени и двусторонний пейджер в ячеистой сети LoRa. – Высокоточное GPS/ГЛОНАСС устройство слежения. редактировать. Продукция — Страница 4 — Parley Labs. Мы являемся выдающимися поставщиками, производителями и оптовиками Lora Network и Gateway в Китае, чтобы предоставить вам высококачественную продукцию Lora Network и Gateway. 1. Мы также увидим базовый веб-сервер с ESP32, где вы можете открыть URL-адрес на картах Google с данными широты и долготы в реальном времени. Выдерживает ветер до 180 км/ч. Когда вы используете его для Raspberry Pi, драйвер не требуется. OLED-модуль SX1276 имеет АЦП высокого разрешения, протоколы SPI, I2C и UART для передачи информации. Если […] Платы: MKR GSM 1400. CubeCell (TM) — это новая серия продуктов, созданная командой Heltec, в основном для узловых приложений LoRa/LoRaWAN. GPS-трекер LoRa дальнего действия Loko.7 В Допустимый ток: 10~1 Maduino Lora Radio — это материнская плата на базе ATmega328 и модуля 433 МГц/868 МГц/915 МГц. Самый мощный ракетный трекер, который вы можете купить. Если это не очевидно из названия, этот урок научит вас, как использовать Arduino в паре с модулем GPS и модулем SD-карты для регистрации вашей широты и долготы… Нажмите, чтобы открыть изображение! Dragino IoT Kit с технологией LoRa® предназначен для того, чтобы помочь новичкам и разработчикам быстро освоить технологии LoRa и IoT. 58.). DWM-RAK7249 — это корпоративный шлюз LoRaWan для самостоятельной установки на открытом воздухе. Встроенная ОС OpenWRT поддерживает 16 каналов LoRa/4G/WIFI/GPS. Когда у вас есть контроллер, вам нужно будет запрограммировать его для наблюдения за вашей собакой следующим образом: подключите микроконтроллер TinyDuino к GPS-адаптеру TinyShield, который будет отслеживать положение вашей собаки. 2 T-Beamv ESP32 Чип Bluetooth WiFi Беспроводной модуль LoRa GPS NEO-6M SMA с OLED-экраном Совет по развитию 433/868/915/923 МГц. Модули Moteino на базе ATmega328 отлично подходят для многих проектов, но мне нужен узел LoRa с большей вычислительной мощностью, большим объемом памяти и встроенным GPS.LoRa предлагает оптимальное решение для подключения для таких приложений, как интеллектуальные измерения, промышленная автоматизация, сенсорные сети и средства отслеживания активов, где передача данных происходит быстро и только при необходимости. Обзор: Интернет с модулем A9G Low Power GPRS+GPS. ЛоРа приемник. 13, 2017. com — Джулиан Хорси • 4d Loko — это новый GPS-трекер LoRa большой дальности с открытым исходным кодом и питанием от батареи, который… GPS-трекер Dragino LoRaWAN LGT-92 — это GPS-трекер с открытым исходным кодом, основанный на микроконтроллере Ultra Low Power STM32L072. и модуль LoRa SX1276/1278.Я должен сказать, что это работает очень хорошо, проверено в городе, среди зданий, с моделью в траве и приемником в руке, я был … Прикрепите GPS к приемнику, и он способен рассчитать и показать расстояние и направление на трекер. Использование LoRaWAN для превращения проводных подключений в беспроводные.

Dragino LoRaWAN GPS Tracker LGT-92 — это GPS-трекер с открытым исходным кодом, основанный на микроконтроллере Ultra Low Power STM32L072 и модуле LoRa SX1276/1278. Этот продукт есть. Центральная частота EU433 EU868 IN865 KR920 AS920 AS923 AU915 US915 Тип Bundle 3 Bundle 4 Bundle 7 Bundle Pro Купить лучший LoRa Outdoor Tracker Node IP67 Водонепроницаемая солнечная панель Встроенный модуль GPS и несколько датчиков MAX-7Q GPS Module по гарантированно низкой цене. Модуль разработан для приложений, использующих GPS, для подключения к серийному номеру Raspberry Pi. Промышленный трекер — универсальный трекер, предназначенный для GPS-слежения за различными приложениями: велосипедами, автомобилями или домашними животными. Навигация Это наиболее распространенное и основное приложение для отслеживания местоположения на основе LoRa. Модули Аксессуары Q7 – CQ7-A42 – Несущая плата для Qseven rel. От датчиков температуры в ушах до отслеживания без GPS устройства на основе LoRa могут эффективно отслеживать и передавать данные обратно в облако даже на большие расстояния.ESP32 поставляется в таком количестве различных модулей и пакетов, что их трудно отследить! Популярным модулем является ESP32CAM, в котором камера подключена к ESP32. НДС) Nautic Alert V-Tracker. GPS-трекер с GSM/GPRS с использованием blynk с функциями SMS и вызовов Узнайте, как создать точный GPS-трекер с текущим местоположением, а также широтой, долготой, скоростью транспортного средства и количеством подключенных спутников. Водонепроницаемость IP65, нет структуры рассеивания тепла вентилятором или двигателем, 32-разрядный RISC-процессор Sitara™ ARM® Cortex®-A8 с тактовой частотой 1 ГГц, 512 МБ памяти DDR3, 4G eMMC.Я полностью пренебрегал отправкой. Вы даже можете отследить своего питомца! Давайте покажем вам, как именно собрать устройство, используя наш онлайн-видеоурок. Как обсуждалось в предыдущем руководстве, A9G — это маломощный GPS-модуль GPRS для приложений IoT, поэтому мы будем использовать это… Описание: Сообщество DFRobot Maker создано для записи того, что вы создаете. Пользователи Ohne используют технологии, aldi, lutete, создатель лото, меньший дальний радиус действия, gps, трекер bis, ende des monats muss die batterie des, отличное место для замены датчика bel, движение температуры tipps gps, entfernt я не собираюсь брать шлюз , kosten, plus ультразвуковой wlder und interne.Небольшой размер с внутренней антенной GPS ORG1410. 54 E-Paper WiFi BLE NFC(1)(1) . Небольшой, легкий внутренний и наружный трекер для людей Носимый дизайн, легко интегрируемый в значок промышленного уровня, отличающийся: Двусторонней связью через LoRa 868/915 МГц; Наружное положение обеспечивается GPS; Отслеживание в помещении: маяк BLE; G-сенсор для обнаружения движения; тревожная кнопка для экстренной помощи; Бипер для оповещения; 4 светодиода для информации о состоянии Избранное Избранное 10. com, зарегистрируйтесь, если это ваш первый раз.Вы можете получить потрясающую скидку 40% и сэкономить 60 долларов США. Heltec Lora Node ASR650x ASR6501 SX1262 Модуль Lora CubeCell/плата для разработки для датчиков arduino Lora IOT водонепроницаемость IP67 4–18 фунтов стерлингов Выберите опции; DIY Солнечная система 6V 4. Здесь, в этом уроке, мы будем использовать модуль LoRa SX1278 для одноранговой связи между Raspberry Pi и Arduino. Нажмите клавишу пробела, а затем клавиши со стрелками, чтобы сделать выбор. Решения LoRa нацелены на несколько областей применения, таких как Интернет вещей (IoT), умные города, интеллектуальное сельское хозяйство, цепочки поставок и отслеживание.После хороших результатов тестирования я решил разработать свой собственный компактный, полностью совместимый с Arduino узел LoRaWAN, а также разработать с ним варианты использования. Мы предоставим вам все компоненты, необходимые для создания устройства слежения с батарейным питанием. Многопротокольная беспроводная радиостанция STM32WB55 со сверхнизким энергопотреблением, совместимая со спецификацией Bluetooth® Low Energy SIG v5. Характеристики. Плата поддерживает LoRa в трех различных вариантах, работающих на частотах 433 МГц, 868 МГц и 915 МГц в зависимости от региона, с прилагаемой антенной SMA.Первые дни разработки собачьего трекера LoRa. Ассортимент продуктов и услуг LoRa IoT, предоставляемых Kiwi, включает стандартный LoRaWAN и проприетарный протокол связи, датчик LoRa, открытый и закрытый шлюз LoRa промышленного уровня, облачную или локализованную платформу обслуживания данных, модули связи устройств LoRa и ряд прикладных решений. GPS-трекер Dragino LoRa Шаг 1:. Это радиомодуль для связи с землей. Вещь Плюс. Все это на стандартной площади 96Boards IoT Edition! Пользовательская прошивка делает часы HAB Tracker с поддержкой LoRA.LoRa обеспечивает сверхдальнюю связь с расширенным спектром и высокую помехоустойчивость. На протяжении более 40 лет команда CalChip совершенствовала искусство складирования и распределения тысяч… LoRa GPS Tracker/Pager: — Устройство, которое сочетает в себе отслеживание местоположения в режиме реального времени и двусторонний пейджер по ячеистой сети LoRa. . После того, как я сделал GSM-GPS-трекер, я понял, что покрытие сотовой связи обычно отсутствует в местах, где запускают ракеты. + Доставка: 4 доллара США. Шаг 4: .- Акселерометр для интеллектуального отслеживания движения. GPS-модуль: VK2828U. От 3 В до 7 В 433–470 МГц для Arduino. Купить лучший LILYGO® TTGO T-Beam v1. 14 Ядро, Debian Stretch 9. Проекты Arduino Diy (261) Проекты аппаратного обеспечения Arduino (257) Проекты Android Arduino (247) Проекты датчиков C Plus Plus Arduino (243) Проекты Arduino Bluetooth (239) Проекты микроконтроллеров Arduino (233) Проекты Arduino Nodemcu ( 227) Библиотека C Plus Plus Arduino. На данный момент большая часть документации и инструкций по сборке находится здесь; https://гоу.Платформа LoRa использует мощную низкочастотную связь для передачи небольших пакетов информации. Модуль E32-433T LoRa Учебное пособие | Разделочная доска своими руками. Все, что вам нужно предоставить, это немного нити для печати небольшого корпуса. Беспроводная платформа Semtech LoRa большой дальности действия с низким энергопотреблением — это революционная технология, которая позволяет нашему миру стать более разумной планетой. Он обеспечивает сверхдальнюю связь с расширенным спектром и высокую помехозащищенность при минимальном потреблении тока.Вы должны войти в систему, чтобы иметь возможность размещать заказы. Я начал этот проект главным образом для того, чтобы посмотреть, смогу ли я интегрировать все различные части аппаратного и программного обеспечения, чтобы создать работоспособное решение, и это заняло некоторое время, но, наконец, когда все было сказано и сделано, все выглядело довольно круто. При разработке этого оборудования было практически невозможно купить модули LoRaWAN RN2483 у Microchip. Питание 3 вольта используется для модулей Arduino Pro Mini, Neo 6M GPS и RA-02 LoRa. Он построен на основе модуля LoRa с низким энергопотреблением, который объединяет микроконтроллер STM32L073 со сверхмалым энергопотреблением, модем дальнего радиуса действия SX1276 LoRa и модем GPS CXD5603GF.Большинство энтузиастов походов и любителей приключений хотели бы иметь трекер LoRa, потому что он позволяет им перемещаться. Wio Terminal LoRaWan Chassis со встроенной антенной LoRa-E5 и GNSS, EU868/US915 со встроенной LoRa-E5 STM32WLE5JC, работающий на ядре MCU со сверхнизким энергопотреблением ARM Cortex M4 и LoRa SX126x, представляет собой беспроводной радиомодуль, поддерживающий LoRa и Протокол LoRaWAN на частотах EU868 и US915 и модуляциях (G)FSK, BPSK, (G)MSK, LoRa. 073. Получите… LILYGO® TTGO T-Beam V1. LGT-92 включает маломощный GPS-модуль L76-L и 9-осевой акселерометр для определения движения и высоты.org является детищем мирового лидера в области электроники для хобби Futura Group srl. GPS-трекер, разработанный Йоханом, похож на Lojack для вашего велосипеда. Форм-фактор 5 дюймов – DisplayPort – 2-й порт Ethernet – LVDS – Порт отладки Встроен в круглый, размером с монету, 30 мм. Готовый проект будет GPS-трекером, который будет возвращать текущие координаты после получения телефонного звонка на GSM-модуль, через SMS-сообщение на тот же номер телефона, с которого он звонил.Это версия DIY, мы предоставляем вам ссылки о том, как настроить его как Helium Mapper. Датчик DHT 11 подключен к стороне передатчика, который будет отправлять данные о температуре и влажности на сторону приемника. Dragino LoRaWAN GPS Tracker LGT-92 — это GPS-трекер с открытым исходным кодом, основанный на микроконтроллере Ultra Low Power STM32L072 и модуле LoRa SX1276/1278. Быстрая установка по всей стране. Многие из этих провайдеров также предлагают независимые экраны, крылья и платы расширения с поддержкой LoRa, которые можно добавить к вашему . Здесь нужно сделать еще несколько подключений, и это немного сложнее. 0 Кабель 17–26 фунтов стерлингов Выберите опции Эта наружная всенаправленная стекловолоконная антенна с полосой пропускания 860–960 МГц с коэффициентом усиления 8 дБи и комплект кабелей позволят вам установить ее на мачту, эффективно увеличивая дальность приема сигнала LoRa.Чтобы было ясно, это не точность в 1 см; это точность 1 см. LoRa Shield v98-433 S2 с меткой RF98 на микросхеме и использует чип sx1278. LoRa — это аббревиатура от «Long Range» и один из таких беспроводных протоколов, который используется в устройствах IoT. Он может одновременно принимать на разных частотных каналах и способен демонстрировать сигнал LoRa без знания используемого коэффициента расширения передающего узла. Схема распиновки радиочастотного модуля SX1278 LoRa. A 3. Последние несколько месяцев я исследовал и тестировал сети LoRaWAN.В этом разделе мы постараемся кратко рассмотреть некоторые из них. К счастью, Haystack изобрел DASH7, имея в виду такие радиоприемники, как LoRa. Аккумулятор необходимо заряжать каждые 5-6 дней. 96-дюймовый модуль SD-карты Bluetooth WIFI. Тогда управляющее устройство будет… Соединение LoRa® станет умнее благодаря маломощным интерфейсным модулям. – Простота установки и скрытого монтажа благодаря сверхпрочному и защищенному от атмосферных воздействий корпусу IP67. 94 СКИДКА 26% | Купите NRF52840 BME280 SX1262 LoRa GPS E-paper NFC у поставщика BETTERSHENGSUN Store.25. 1 ESP32 868 МГц LoRa (альтернативный для SX1276) беспроводной модуль Bluetooth GPS NEO-6M с держателем батареи 18650 и SoftRF — ваш идеальный компаньон LoRa. Dragino Lora/GPS Shield — это плата расширения LoRa™/GPS для использования с Arduino. прием Очень маленький микроконтроллер Arduino. 27 долларов США. СИСТЕМЫ НА ОСНОВЕ GPS. При этом отслеживание местоположения обеспечивается бортовым GPS-модулем u-blox NEO-6M с керамической антенной. GPS трекер. Мы . 0 Кабель 17–26 фунтов стерлингов Выберите вариант (ГОРЯЧАЯ ПРОДАЖА) 166 долларов США. 08. Heltec CubeCell HTCC-AB02S LoRa 868 МГц Гелиевый картограф (сделай сам) Heltec CubeCell HTCC-AB02S — это макетная плата LoRa 868 МГц с GPS, которую можно использовать для различных целей IoT, но вы также можете превратить ее в гелиевый картограф.Однако дешевым устройствам обычно требуется много времени для сбора достаточного количества данных, а прием может быть плохим, особенно в помещении. После того, как все настроено и работает, GPS-модуль ровера будет выводить обычные предложения NMEA, но с очень точными значениями широты и долготы. Lora/GPS HAT основан на приемопередатчике SX1276/SX1278. Этот сайт следует моему дизайну на уровне компонентов и сборке сверхмаломощного беспроводного трекера для кошек. +14 дБмВт. 11 b/g/n Беспроводная связь LoRa Вход питания: 12 В пост. тока USB 2. Поддержка протокола LoRaWAN или частного протокола.Это наиболее распространенное и основное приложение для отслеживания местоположения на основе LoRa. Так что вам нужно только заплатить 90 долларов США. Датчики, в том числе 3-осевой акселерометр,… Самодельный GPS-трекер поможет вам найти украденный велосипед. 0. Мощность как модуля GPS, так и акселерометра может контролироваться MCU для достижения наилучшего энергопотребления. спортивные костюмы для мужчин черные водолазки эстетические толстовки. Блок питания. По сути GPS-трекер. 15. ТЕХНИЧЕСКИЕ ДАННЫЕ. 88 10шт RCmall 868MHz 915MHz FPC Антенна/868MHz Spring IPX IPEX 1.Цена за 1 шт. Шаг 2: Продолжайте, нажав кнопку «Цитировать сейчас». Это беспроводная технология, которая используется для автоматического считывания показаний счетчиков, интеллектуальная… Купите Ttgo T-watch Esp32 Wifi Bluetooth S78g Gps Lora Программируемые часы с емкостным экраном h2e6 в магазине Merchant Z-BEST Global Store по доступной цене и с лучшей гарантией на Cicig. LoRa Shield v95-868 оснащен процессором HopeRF RFM95W-868-S2. Автомобильный трекер TTGO-T-Beam Arduino – ESP32 + LoRa + GPS + GSM (опционально) Quadmeup_crossbow 93 ⭐. Системное ядро ​​и оболочка Arduino написаны с нуля, чтобы быть полными, надежными и эффективными с точки зрения энергопотребления и памяти.Встроенный малошумящий усилитель может обеспечить высокую чувствительность, высокоточное позиционирование и быстрый захват и отслеживание сигнала даже в условиях слабого сигнала, что также может обеспечить хорошее позиционирование. Идеально подходит для оптимизации (внутри) логистических процессов в области управления контейнерами и активами, сценариев складирования и инвентаризации, отслеживания на открытом воздухе, защиты от краж и многого другого. Пока все так просто, и конечная цель казалась близкой; как только у вас заработают GPS и радиомодули, вам просто нужно небольшое количество дополнительного кода для форматирования данных GPS в виде строки, добавив префикс («$$» и идентификатор полезной нагрузки) и суффикс («*», затем CRC, затем перевод строки), а затем передать результат по радио. Какое-то время я думал о том, чтобы сделать независимый от сотовой сети трекер для ракет, самолетов и т. д. Новый 4G-шилд для Arduino позволяет подключаться к высокоскоростным сотовым сетям LTE, HSPA+, WCDMA, чтобы сделать возможным создание следующий уровень всемирных интерактивных проектов в новой эре «Интернета вещей». Не требует GPS — приложение для отслеживания может работать без GPS. Таким образом, это может помочь сэкономить заряд батареи и улучшить взаимодействие с пользователем. Шлюз имеет компактный внешний вид и легко устанавливается на крыше, стене и в помещении.Во многих наружных приложениях, особенно в движущихся (автомобильный ПК, метеозонд и т. д.). Легкий GPS-трекер. Благодаря многочисленным специальным алгоритмам энергосбережения Sigfox GPS IoT Tracker представляет собой высокоэффективное решение для управления, отслеживания и защиты Шлюз на основе LoRaWAN®. Контакты получат интерфейс с третьим коммуникационным микроконтроллером или платой SPI. Facebook Twitter LinkedIn Tumblr Pinterest Reddit WhatsApp Трекер значков Lansitec разработан на основе GNSS, Bluetooth 5. Это модуль LoRaWAN с чрезвычайно низким энергопотреблением, поддерживающий несколько глобальных диапазонов, содержащий множество встроенных датчиков, предлагающий стандартный ввод-вывод (I2C, GPIO, UART и ADC) и несколько вариантов антенн (SMA и IPEX). 2: изменение метки TXD на GPS_TX; изменение метки RXD на GPS_RX; Добавьте R14 (0R, 0603), R15 (0R, 0603, NL), R16 (0R, 0603, NL), они используются для замены контакта SS; Щит LoRa/GPS v1. 0: Первый аппаратный выпуск для LoRa/GPS Shield. Посмотрите больше идей на тему arduino, iot, raspberry pi.Совместим с большинством точек доступа Helium. Lora/GPS_HAT — это модуль расширения для LoRaWan и GPS для пользователей с Raspberry Pi. Возможно, вы являетесь родителем совершенно нового водителя-подростка, и вы хотите убедиться, что он в безопасности. Он интегрирован с WiFi, Bluetooth и поставляется с антенной. GPS трекер для кошек! Tail it Pet уже в продаже! Цена снижена на 70% только в течение ограниченного времени. Приемопередатчики Lora/GPS HAT имеют большой радиус действия LoRa™. 00 или 22 доллара США), точная позиция является большим преимуществом.у меня есть проект про лору. ESP32 Камера LoRa Tracker PCB. В этом проекте я покажу вам, как я построил ячеистую сеть из 4 модулей LoRa на основе Arduino и разработал способ визуализации поведения сети в реальном времени. Покупайте качественные и лучшие запчасти и аксессуары напрямую от китайских поставщиков запчастей и аксессуаров. Опубликовано admin 21 декабря 2021 г. 21 декабря 2021 г. Опубликовано в Без рубрики Оставьте комментарий к MVP уже на GitHub! LoRaWAN GPS отслеживание активов и защита от кражи велосипедов за 45 $ Dragino LGT-92 — это трекер активов LoRaWAN с батарейным питанием.1 Что такое LGT-92 GPS-трекер LoRa LGT-92 — это GPS-трекер LoRaWAN с большим радиусом действия и низким энергопотреблением. Процессор STM32L082 Cortex M0+ работает на частоте 4, 16 или 32 МГц, имеет 192 КБ флэш-памяти и 20 КБ SRAM. — Со мной связались несколько человек из поисково-спасательных служб (SAR), которые заинтересованы в других проектах сетки Ripple LoRa, над которыми я работал, и это натолкнуло меня на мысль о создании специального устройства для . Что касается LoRa, LoRa/GPS Shield основан на приемопередатчике SX1276/SX1278.98$ 52 . Создайте свой собственный GPS-трекер, который можно распечатать на 3D-принтере, чтобы отслеживать свои походы, велосипедные прогулки и другие занятия на свежем воздухе. В этом уроке мы увидим, как превратить трекер в GPS-трекер с помощью модуля LORA и Arduino. В этом GPS-трекере для домашних животных PETFON используются как Bluetooth на близком расстоянии (~ 20 футов), так и LoRa (большой радиус действия), маломощная радиочастота для передачи сигнала GPS. Он оснащен GPS и гироскопом, чтобы разбудить устройство. Модуль Небо. Шляпа RCmall Lora/GPS для Raspberry Pi 868/915/433 МГц LoRaWan FZ3020 FZ3021 FZ3026 DIY Нам $45.Отслеживание пациентов — поскольку большинство пациентов в критическом состоянии и пожилые люди подвергаются высокому риску для здоровья. Этот модуль имеет маркировку RF96. Тинди. Вы… Отслеживание местоположения на основе GPS — одна из очень важных услуг в настоящее время. 0 и с IEEE 802. 0 ESP32 LoRa 923Mhz WiFi GPS NEO-6M 18650 WiFi Bluetooth Board по гарантированно низкой цене. Существует трекер, который привязывается к вашему питомцу, и контроллер (должен находиться рядом с вашим телефоном), который принимает сигнал трекера и отправляет его на ваш телефон через Bluetooth.Сделай сам Helium, подключив узлы LoRaWAN за считанные минуты, позволь своему майнеру гелия заработать больше монет HNT Helium. 21 сентября 2019 г. — Исследуйте доску Стива Лэндри «LoRaWAN» на Pinterest. LoRa и LTE-CAT M1 — отличный выбор для этой транспортной сети. RAK831 Стартовый комплект LoraWAN с Raspberry Pi, WisNode LoRa и аксессуарами GPS, LoRa Tracker. Встроенный чип BLE позволяет GF8945 соединяться с вашим смартфоном, отправлять текстовые сообщения и делиться местоположением GPS с другими пользователями GF8945 через сеть LoRa. Посмотрите полный процесс создания прототипа беспроводной системы для бизнес-приложений от экспертов Tincubate! Продолжить чтение.Набор роботов-пауков DarkPaw Bionic Quadruped для Raspberry Pi 4/3 Model B+/B/2B, ползающий робот STEM, отслеживание OpenCV, самостабилизация; Alter All-in-One Raspberry Pi Smart Robot Car Kit, набор STEAM Robot с OLED-дисплеем, отслеживание целей OpenCV, передача видео. Модуль состоит из Espressif ESP32, Semtech SX1276 и OLED-дисплея. В этой статье я подробно опишу все необходимые шаги для создания собственного автономного GPS-трекера с использованием LoRa без доступа в Интернет. Arduino Nano — это небольшая плата, полная и совместимая с тестовой платой на базе ATmega328 (Arduino Nano 3.

LGT-92 включает маломощный GPS-модуль L70 и 9-осевой акселерометр для определения движения и пространственного положения. 8~3. Платы с поддержкой LoRa. Главная Лаборатории Истории GPS-Трекер. by asassy 3 июня 2021 г. 3. Предпродажа SenseCap M1 (915) на март уже доступна! Выбор элемента приводит к полному обновлению страницы. 22. Вывод данных, когда светодиод TX мигает синим цветом; Светодиод PPS не горит, когда GPS не фиксируется, мигает красным, когда фиксируется. Формат a … Лакшита Кханна, 02 марта 2022 г.Вот приемник: Питание трекера осуществляется от одной батареи 18650 LiPo. Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. LoRa®-Конечные узлы-Промышленный трекер-BROWAN COMMUNICATIONS INC. Для конкретных операций вы можете обратиться к GPS-трекеру LoRa с терминалом Wio – Hackster. На борту 32MB Flash, Wi-Fi антенна, 0. Поэтому . Acest produs este destinat celor interesati în dezvoltarea de soluții LoRaWAN. Мы также тестируем наш самодельный майнер данных. Мы называем их RadioFruits, наш вариант микроконтроллера с приемопередатчиком пакетной радиосвязи «Long Range (LoRa)» со встроенным USB и зарядкой аккумулятора.Питание как модуля GPS, так и акселерометра может контролироваться микроконтроллером для достижения наилучших результатов… Приложения LoRa GPS Tracker 1. Спецификация LoRa. Heltec IOT lora Node ESP32 WiFi Lora V2/Cubecel ASR650x ASR6501 SX1262 Lora GPS/STM32 Lora 433 868–915 МГц для Arduino 15–22 фунта стерлингов Выберите опции; Солнечная система своими руками 6V 4. 915MHz ESP32 LoRa 0. Вот приемник, полностью портативный – удобное устройство. Размер модуля всего 18×16 мм. Содержит GPS-модуль Telit SE868 со встроенной патч-антенной, барометр (BMP280/BME280), датчик освещенности (OPT3001), акселерометр (MMA8652/MMA8653), дополнительную флэш-память 4 МБ для сохранения данных и обновлений прошивки. Это устройство с чрезвычайно низким энергопотреблением поддерживает несколько глобальных диапазонов, содержит множество встроенных датчиков, предлагает стандартный ввод-вывод (I2C, GPIO, UART и ADC) и несколько вариантов антенн (SMA и IPEX). Все компоненты широко доступны для покупки в Интернете (aliexpress и т. Д.). LoRa GPS удобно носить с собой, чтобы помочь в любое время, когда возникнет необходимость. com LoRa® продукты, программное обеспечение, облачные сервисы и серверы. отличная вещь, поэтому я попытался построить один.Two antenna connectors allow you to choose which of the two frequency bands will be employed. it doesn’t mean the chip is RFM96w, but it means the chip is using the SX1276 chip. 69 €. $33. Compatible in private and public LoRa network (LoRaWan), this tracker equipped with a GPS, a magnetic sensor and a motion sensor meets many industrial applications for identification and precise . Grove GPS模块可以采集信号发射装置的GPS坐标信息,Grove DHT 11模块则会采集温度和湿度信息,并通过Grove LoRa模块将其发送到信号接收装置。每个数据包发送的时间间隔可以自主设定,这个项目中我设为了15秒。 STEP 5: Results: GPS realtime geolocation tracking. Модуль SIM908 идентифицирует ваш номер телефона, когда вы звоните по нему, и если он правильный, GPS фиксирует спутники GPS. После успешного присоединения LGT92 начнет загружать сообщение на сервер IoT. LoRa — это технология беспроводной радиосвязи дальнего действия, которая применима там, где Bluetooth и WiFi недоступны или не могут передавать данные, особенно на большие расстояния. В то время как каждый смартфон имеет GPS, Pi также можно превратить в GPS-приемник с дешевым GPS-модулем Raspberry Pi. У нас следующая конфигурация: Альфа: Минитрекер, заключенный в непромокаемый чехол и прикрепленный к собаке шлейкой Molle, настроен как маяк (10 минут).Затем во вкладке PCB Prototype введите. Соответствие протоколам интернет-коммуникации — интеллектуальная система парковки LoRa соответствует 6 протоколам LoWPAN и IPv6 LGT-92 LoRa GPS Tracker Руководство пользователя 9 / 29 Шаг 2: Включите LGT-92 LoRaWAN GPS Tracker Шаг 3: LGT-92 автоматически подключится к сети ТТН. GPS-трекер Dragino LoRaWAN LGT-92 — это GPS-трекер с открытым исходным кодом, основанный на микроконтроллере Ultra Low Power STM32L072 и модуле SX1276/1278 LoRa. Этот продукт предназначен для тех, кто заинтересован в разработке решений LoRaWAN.По умолчанию период загрузки составляет 5 минут. ino : Это простое реле. WRL-15836. 7500. – Питание от 3 батареек типа АА со сроком службы до 5 лет. я не получаю ответ от модуля gsm. NEO-6 — это миниатюрный GPS-модуль, разработанный u-blox для получения обновлений от 22 спутников по 50 различным каналам, которые используют трилатерацию для аппроксимации фиксированного положения принимающего устройства каждую секунду (или реже для некоторых модулей). lora 1276 модуль зарядное устройство модуль iot lora bee смарт-часы lora heltec lora gps чип esp32 lora case линзы heltec lora 32 iot zibee iot переключатель lorwan gps трекер arduino diy датчик кнопки lora iot.Эс . Модуль LILYGO T-Echo NRF52840 SX1262 868 МГц (с чехлом) для Arduino LoRa GPS 1. Являясь ведущим производителем датчиков LoRaWAN в Северной Америке, мы занимаемся разработкой и производством устройств, рассчитанных на длительный срок службы. В комплект входят антенны 4G и GPS. К сожалению, tinygs-webapp не работает должным образом без включенного JavaScript. GPS-трекер/пейджер LoRa — устройство, которое сочетает в себе отслеживание местоположения в режиме реального времени и двусторонний пейджер в ячеистой сети LoRa. Корпус системы, напечатанный на 3D-принтере.Качество магазина и лучшее интеллектуальное дистанционное управление напрямую из… О CalChip Connect Компания CalChip Connect (CCC), являющаяся мировым лидером в распространении и развертывании устройств IoT, стремится соединить потребителей и отрасли по всему миру с помощью самых эффективных решений и устройств, доступных сегодня на рынке. . Adafruit Industries, уникальная и забавная электроника и наборы для самостоятельной сборки Adafruit Feather M0 с радио RFM95 LoRa — 900 МГц [RadioFruit]: ID 3178 — это радио Adafruit Feather M0 RFM95 LoRa (900 МГц).ОБ ЭТОЙ ИСТОРИИ. Кнопка помогает пользователю взаимодействовать с пользовательским интерфейсом на OLED. Новый нано-трекер построен на модуле RAK4200 LORA от RAK. С чипами LoRa SX1278 это стало легкой задачей. ЛоРа. «Отслеживание местоположения на основе GPS — одна из очень важных услуг в настоящее время. Дальность действия до 15 км (прямая видимость), ~2 км в густонаселенных городских районах. Тем временем, The LoRa Shield v95-915 S2 с пометкой RF96 на микросхеме. Открывается в новом окне. От создателей до учащихся, делитесь своим проектным опытом и находите здесь пошаговые руководства.Используя эту технику, вы можете легко отслеживать любой объект без Wi-Fi или сотовой связи. В дополнение к GPS Shield, Asset Tracker Kit поставляется с атмосферостойким корпусом, поэтому он защитит вашу электронику от пыли, грязи и влаги на открытом воздухе. TTGO LoRa32 SX1276 OLED — это плата для разработки с ESP32, встроенным чипом LoRa и OLED-дисплеем SSD1306. ПЕРЕДАТЧИК Часть передатчика […] LoRa/GPS Shield — это плата расширения для LoRa™/GPS для использования с Arduino. Мы будем использовать AT-команды для подключения модуля A9G к Интернету.В новую модель интегрирован GPS-модуль Ublox MAX-7Q. 1 Последовательный GPS-модуль uBlox NMEA с… В этом видео я показал, как сделать собственный GPS-трекер на базе LoRaWAN. Технология LoRa является популярным дизайнерским решением для многих разработчиков IoT… Антенны LoRa, также называемые антеннами маломощной глобальной сети (LPWAN), используют расширенную обработку сигналов для обеспечения дальней связи на длинах волн менее 1 ГГц. Ключевые слова ранжирования. 1 1. Владелец проекта, участник проекта LoRa GPS Tracker Tutorial | LoRaWAN с Драгино.Этот модуль представляет собой технологический модуль Ai-Thinker, который также производит серию ESP32. Скоро появятся трекеры Sigfox с: UID (уникальным идентификатором) GPS 3D lock bit. Двигатель концентратора LoRa: Semtech SX1301. SparkFun Pro RF – LoRa, 915 МГц (SAMD21) В наличии. 25 комментариев на … GPS-трекер LoRa с тревожной кнопкой. LoRa GPS состоит из нескольких частей. Серия CubeCell (TM) основана на ASR605x (ASR6501, ASR6502), эти микросхемы уже интегрированы с микроконтроллерами серии PSoC® 4000 (ARM® Cortex® M0+ Core) и SX1262. LoRa GPS трекер дальнего действия Локо geeky-гаджеты.Дополнение L80 GPS (база на MTK MT3339) предназначено для приложений, которые используют GPS, подключенный через последовательные порты к Raspberry Pi, например, для приложений синхронизации или общих приложений, которым требуется информация GPS. Мобильность достигается с помощью аккумуляторной батареи или блока питания USB. SparkFun предлагает широкий выбор радиостанций и антенн LoRa. Технические характеристики: Сторона Linux: Процессор: 400 МГц, 24K MIPS Флэш-память: 16 МБ; Оперативная память: 64 МБ Интерфейсы: 10M/100M Порты RJ45 x 2 WiFi: 802. Модуль GSM. io Комплект можно использовать для навигации, охраны имущества, оказания экстренной помощи в чрезвычайных ситуациях, отслеживания местоположения домашних животных, ухода за пожилыми людьми, защиты скульптур и произведений искусства, путешествий в одиночку и т. д.Новичок 2 часа 12 людям нравится это . 95. Аккумуляторная батарея LiFePO4 размера AA 2 В. 96 OLED Development Board Модуль WiFi SX1276 + антенна LoRa для Arduino LoraWan IOT Internet of Thing (упаковка из 2 шт. ) 95 $52. 10 декабря 2021 г. — Исследуйте доску Luc Morin LucM «Lora» на Pinterest. Затем мы можем показать положение устройства в Google Maps. Блок питания PoE или 110/220 В переменного тока. Беспроводной. оптовая покупка, TTGO T-Beam ESP32 LoRa 868 МГц + OLED WiFi GPS-модуль NEO-M8N 18650 Держатель батареи, бытовая электроника, запчасти и компоненты для самостоятельного изготовления, модуль, макетная плата Двойные концентраторы LoRa® до 16 каналов; Транзит: Wi-Fi, LTE и Ethernet; Встроенный GPS-модуль; До 5 часов автономной работы от аккумулятора (аккумулятор + солнечный комплект опционально) Диапазон рабочих температур: -30°C ~ +55°C; Спецификации программного обеспечения.С помощью микроконтроллера эти радиостанции могут передавать данные из транспортной сети LoRa через порт Qwiic I2C, последовательный и даже . 27. Литий-полимерный аккумулятор 7 В. Системы на основе GPS имеют то преимущество, что сообщают вам, где находится ваша ракета, с хорошей точностью. Dragino LG01 — это одноканальный шлюз LoRa с открытым исходным кодом. Кража велосипедов, к сожалению, очень распространенная проблема. 96-дюймовый синий OLED-дисплей ESP32 WIFI Bluetooth Совет по развитию LoRa SX1278 Чип-модуль 3. GPS означает глобальную систему позиционирования, которая является всемирной радионавигационной системой.GF8945 — это устройство GPS-слежения на основе LoRa с низким энергопотреблением, оснащенное перезаряжаемой батареей для отслеживания активов и личного мониторинга. Дополнительная информация Купите TTGO в OpenStore Сделал […] Интернет вещей должен стать следующим прорывом в технологии. GPS-модуль. ΚΩΔΙΚΟΣ: 1256. Это маленькое и легкое устройство, созданное на основе высокотехнологичного модуля Telecom Design™ со сверхнизким энергопотреблением, представляет собой идеальное сочетание размера, веса, автономности и функциональности. и трекеры на основе SIM-карт не работают в большинстве пригородных районов, где нет сотовой связи, а также дорого обходятся пользователю.Плата питается от одного 3. шлюза MQTT для ESP8266, ESP32, Sonoff RF Bridge или Arduino с двунаправленной связью 433/315/868 МГц, инфракрасной связью, BLE, Bluetooth, обнаружением маяков, ми флорой, ми цзя, LYWSD02, LYWSD03MMC, Mi Весы, TPMS, совместимость с термометром для барбекю, SMS и LORA. 65 € 69 € Цена за 25 шт. Он будет просто отображать информацию, не относящуюся к GPS, и наносить точку на карту Google при получении хороших данных GPS. Этот модуль основан на чипе SX1278 и его рабочая частота составляет 433 МГц.Дополнение L80 GPS (база на MTK MT3339) предназначено для приложений, которые используют GPS, подключенный через последовательные порты к Raspberry Pi, например, для приложений синхронизации или общих приложений, которым требуется информация GPS. RAK7200, будучи полностью функционирующим устройством LoRaWAN, особенно подходит для приложений IoT. API-интерфейсы GNSS и LoRaWAN упрощают использование радиомодема LoRa и модуля GNSS MAX M8Q. Это простой корпус для самодельного GPS-трекера LoraWAN на базе микроконтроллера ATMega328P, ультракомпактного GPS-модуля Quectel L80-R со встроенной патч-антенной и модуля дальней связи Hoperf RFM95W LoRa.LoRa/GPS Shield состоит из материнской платы LoRa/GPS Shield и LoRa BEE. Отслеживайте свой автомобиль с точностью до 5-10 метров, обновляя данные в режиме реального времени. Его встроенный 3-осевой ускоритель можно использовать для определения состояния движения терминала. Узел LoRa с Arduino Pro Mini 3. GPS-трекер LoRa имеет множество приложений в разных секторах и областях. Они могут полностью удовлетворить потребности корпоративных клиентов в больших… Это было самое большое время, которое я потратил на создание учебника по Arduino.Такие функции, как отключение программного обеспечения, могут быть легко реализованы. Щит LoRa/GPS v1. Цена за 3 шт. Эта печатная плата от Stuarts Projects получает ESP32CAM, радио LoRa и GPS для создания легкого и бюджетного . GPS-координаты. org посвящен поддержке разработки, взлому и игре с электроникой: мы делимся захватывающими открытыми… Рэй Фелч // Эта статья является первой из серии, состоящей из нескольких частей, в которой представлены введение в беспроводную технологию LoRa и LoRaWAN с низким энергопотреблением. глобальная сеть (LPWAN).Этот GPS-модуль BN-220 может показывать вашу скорость. лора-реле. RAK831 — это внешний радиочастотный интерфейс шлюза LoRa. Этот проект описывает, как вы можете создать мобильный GPS-трекер в реальном времени со встроенными Google Maps. 5. 67 € 69 € Цена за 10 шт. Встроенный сервер LoRa®; ОпенВПН; Программное обеспечение и пользовательский интерфейс расположены поверх OpenWRT; LoRaWAN ® 1. Это должно быть правдой. () Почему стоит выбрать MultiTech для датчиков и решений LoRaWAN?() MultiTech предлагает решения для датчиков LoRa самого высокого качества, которые помогают компаниям минимизировать затраты и максимизировать эффективность на рабочей площадке.Вы можете поместить один из них в машину и получать уведомления, если они покидают определенные зоны, превышают определенную скорость или даже получают уведомления о зажигании в зависимости от времени. Его можно широко использовать для интеллектуальных заводов, интеллектуальных зданий, интеллектуальных офисов и других систем IoT. Надстройка L80 GPS (база на MTK MT3339) предназначена для приложений, использующих GPS, подключенный через последовательные порты. Адаптированный к суровым промышленным условиям, сочетающий в себе надежность, компактность и долговечность, маяк LR N’Track оснащен технологией LoRa.Проекты. 1: Размер имеет значение! Самое главное в GPS-трекере для кошек — это размер устройства. Мы создадим GPS-трекер на основе LoRa и подключим его к TTN, это даст вашему GPS-трекеру максимальную дальность без интернета. Наши продукты оптимизированы для … Сетевой адаптер RangePi LoRa «Возможно, вы не знакомы с LoRa, но вы, вероятно, знакомы с Интернетом вещей, и LoRa настроена изменить IoT. Интересно, что я столкнулся с этой технологией во время исследования проекта GPS-трекинга, над которым я работал, и быстро определил, что эта технология может быть жизнеспособной альтернативой […] Это GPS-трекер, который отображает все данные о местоположении на OLED-дисплее.Шаг 2: Прошивка… Необходимое оборудование: 1 LoPy в качестве узла LoRa + антенна (868 МГц/915 МГц) + 3. Интервалы GPS и передачи данных до 10 минут в сочетании со сверхдлительным временем автономной работы делают эту технологию революционной. FL) Содержит GPS-модуль Telit SE868 со встроенной патч-антенной, барометр (BMP280/BME280), датчик освещенности (OPT3001), акселерометр (MMA8652/MMA8652), дополнительную флэш-память 4 МБ для сохранения данных и обновлений прошивки. акаршагарвал98. 6 Версия 868 МГц – LoRa ESP-32 с OLED 0.61 € 69 € Цена за 50 шт. GPS-модуль: GN-801 LoRa Mesh Networking с простыми модулями на базе Arduino. Использование дисплея приложения/или внешнего интерфейса и данных за первый год. Обзор TTGO LoRa32 SX1276 OLED. Привет админ, спасибо за урок. Превосходная производительность — LoRa использует технологию Adaptive Data Rate (ADR), чтобы полностью использовать свои возможности и возможности для достижения максимальной масштабируемости. Трансиверы . Описание. +20 дБмВт — 100 мВт постоянной РЧ-выходной мощности по сравнению с модулем часов реального времени, который отслеживает местное время.Здесь Arduino будет выступать в роли передатчика/сервера, а Raspberry Pi — в роли приемника/клиента. Микроконтроллеры LoRa имеют встроенные радиочипсеты, которые позволяют подключать самодельный датчик к шлюзу без какого-либо дополнительного оборудования. 18 RAK Discover Kit 2 $145. 28 WisBlock Kit 3 GPS-трекер на основе LoRa Обычная цена $73. ioTracker — это GPS-трекер на базе LoRa (Long Range Wide Area WAN) с функциями сигнализации. 8). Устройства LoRa — это идеальное решение для устранения повторителей, снижения затрат, увеличения срока службы батареи и повышения пропускной способности сети.Поставщик China Lora Gateway, GPS Kids Watch, GPS Tracker Производители / поставщики – Shenzhen Gator Brilliant Technology Co. 28 WisBlock Kit 4 Монитор качества воздуха Обычная цена $ 53. 48 | Купите Lora GPS HAT — модуль расширения для LoRaWan и GPS для UES с Raspberry Pi у продавца Rosymaker Store. Значок в основном используется для управления персоналом и активами. Мы сделали много миграции и развития, сделали его идеальной поддержкой . Конкретный модуль, используемый в этом руководстве, NEO-6M, способен обновлять свое положение каждую секунду и обмениваться данными с… LW001-BG GPS-трекер на основе LoRaWAN® основан на стандартном протоколе на основе LoRaWAN® для отслеживания активов, в GPS и 9-осевом датчике отслеживания движения. LGT-92 получает информацию о местоположении пользователя через GPS и отправляет ее на сервер IoT через беспроводную сеть LoRaWAN. Предназначен для диапазона 915 МГц США/Австралии LoRA ISM. 40 для Ttgo T-watch Esp32 Wifi… HT-M02 учитывает и решает все вышеперечисленные проблемы и проектируется строго в соответствии с промышленными стандартами, интегрированной операционной системой Linux (4. Все это на стандартной площади 96Boards IoT Edition! GPS-трекер на основе LoRa с Солнечная панель Обычная цена $ 77. Тогда я рассчитал только Deep Sleep с платой разработки модуля WiFi 0,98 125 для TTGO T-Beam ESP32 LoRa 915 МГц WiFi GPS-модуля с базой батареи Плата разработки 6 TTGO ESP32 LoRa32 V2.Рубрики: Ардуино GPS. Компоненты GPS-трекера LoRa. Добавлены некоторые экстренные функции … Дешевые GPS-трекеры, покупайте качественные автомобили и ампер; Мотоциклы напрямую из Китая. Поставщики: для 2 шт. LoRa Radio Node v1. GPS-трекер Digital Matter Yabby 868 МГц. Для отслеживания местоположения устройства система GPS-слежения использует сеть глобальной навигационной спутниковой системы (GNSS). Доступно множество расширенных функций, и еще больше… 4. Все компоненты тщательно отобраны и объединены в революционный дизайн.0 Модуль беспроводного узла RFM95 SX1276 915 МГц Бесплатная доставка по всему миру! Ограниченная по времени распродажа. Легкий возврат. Я время от времени гулял по Нью-Йорку с этим GPS-навигатором Arduino в течение нескольких недель, пока я настраивал код и делал его как надо. 6. Это очень дешево и имеет отличную производительность. Дешевая ссылка DIY RC на основе модулей LoRa 868MHz. Он объединяет позиционирование GPS, позиционирование Bluetooth и позиционирование Wi-Fi, поддерживает различные режимы работы, подходящие для большинства приложений отслеживания. Приемник отображает последние показания датчиков на веб-сервере.GPS-трекер на базе Lora с использованием Arduino и LoRa Shield. В этом руководстве мы создадим систему GPS-слежения с использованием LoRa, система будет состоять из передатчика, который будет считывать информацию о местоположении с GPS-модуля NEO-6M и передавать ее по беспроводной сети через Lora. 17 долларов США. Radacat Minitracker C2 имеет встроенный GPS и радио Lora, все упаковано в коробку, похожую на кнопку (1×1 дюйм). 2. Например, отслеживание активов, интеллектуальное управление транспортными средствами. Μη Διαθέσιμο. 0 хост-разъем x 1 USB 2. но я не получаю ответа от модуля gsm.Беспроводная связь LoRa позволяет пользователям отправлять данные и достигать очень больших расстояний при низкой скорости передачи данных. GPS-трекер — это навигационное устройство, обычно переносимое движущимся транспортным средством или человеком, которое использует глобальную систему позиционирования (GPS) для отслеживания перемещений устройства и определения его местоположения. Внесите свой вклад в карту с помощью простого GPS-трекера LoRa, подобного этому. Чувствительность до -142. Опубликовано в августе. Узнайте, как создать систему защиты от угона велосипедов с помощью платформы Datacake и сети TTN. Он позволяет соединять беспроводную сеть LoRa с IP-сетью через Wi-Fi или Ethernet.0 внутренний интерфейс хоста x 1 2 интерфейса LoRa. 0. В этом проекте вы создадите систему мониторинга датчиков, используя OLED-плату TTGO LoRa32 SX1276, которая отправляет показания температуры, влажности и давления по радио LoRa на приемник ESP32 LoRa. Dronee представила новый GPS-трекер Loko с открытым исходным кодом, работающий от батареи, который отправляет навигационные данные на свой приемник через одноранговую радиосвязь LoRa, а также работает где угодно, даже если нет покрытия 2G/3G/LTE. Самым большим преимуществом беспроводной сети LoRa по сравнению с Bluetooth и Zigbee является ее невероятно низкое энергопотребление и большая дальность действия.Размер модуля всего 24×16 мм (или 27×16 с U. — Со мной связались несколько человек из поисково-спасательных служб (SAR), которые заинтересованы в других проектах сетки Ripple LoRa, над которыми я работал… The Top 96 Arduino Lora Проекты с открытым исходным кодом на Github. Пожалуйста, включите его, чтобы продолжить. 96-дюймовый синий OLED-дисплей, зарядка литиевой батареи. Качество магазина и лучший датчик ABS напрямую от поставщиков датчиков ABS из Китая. В документе есть общее введение в отслеживание с помощью LoRa; «Отслеживание и мониторинг на большом расстоянии с помощью LoRa — Введение — март 2016 г.».Икс). Оптимальное взаимодействие между аппаратным и программным обеспечением обеспечивает потрясающий пользовательский опыт, не беспокоясь о зарядке. Литий-ионная аккумуляторная батарея 7 В и модем GPS. 27 при покупке этого товара на распродаже сегодня на Aliexpress. LoRa — это стандарт беспроводной связи LPWAN, обеспечивающий радиус действия до 15 километров в пригородных условиях и более 2 километров в условиях плотной городской застройки. Пакет включает в себя: 1 X LG02 шлюз Лора 1 X блок питания. 13 января 2021 г.Он оснащен GPS и 3-осевым акселерометром, что обеспечивает гораздо более экономичный способ для поставщиков услуг использовать его для отслеживания. Модули GPS обычно довольно дешевы и очень просты в настройке. II. Этот продукт основан на добавленном чипе SX1278 WIFI Kit 32, то есть удаленном модеме LoRa ™, частоте 433 МГц, высокой чувствительности около -148 дБм, выходной мощности +20 дБм, высокой надежности, расстоянии передачи (измеренное расстояние связи на открытой местности 2. Это поддерживает внутреннее и наружное отслеживание.(кроме py: это скрипт на Python, который работает с данными lora.gl/IeEiC1. Наш сертифицированный инженер Thatcham принесет с собой ваш трекер и установит его в выбранное вами время/место. Lora HAT / GPS se bazează pe transceiver SX1276 / SX1278.2 Вт 10 Вт Солнечная панель с мини-зарядным устройством солнечной батареи с индикатором заряда батареи DIY KIT PH 2.0 Совместимые модули на 3. IoT состоит из нескольких сетевых устройств, таких как датчики и компьютеры, соединенных различными способами, например, с помощью протоколов беспроводной связи.Давайте создадим. [adrotate banner=”1″] arduino lora Video Adafruit 3340 900Mhz LoRa / Sigfox Antenna Kit для LoPy, SiPy, LoRa и т. д. Эти данные также хранятся в вашей истории событий, поэтому вы знаете, когда, где и почему сработала сигнализация вашего автомобиля. сработал. 5 Вт 6 Вт 10 Вт 9 В 4, 5 дБм. Выберите трекер категории, который вам нужен, и перейдите к оформлению заказа. SparkFun Pro RF — это беспроводная плата с поддержкой LoRa®, которая сочетает в себе SAMD21 и дальнобойный RFM95W, что делает ее компактной и… Для ежедневных отчетов учитывайте… (БОЛЬШАЯ РАСПРОДАЖА) 189 долларов США. Loko — это новый GPS-трекер LoRa с открытым исходным кодом для дальнего действия и питанием от батареи. Lora/GPS HAT основан на приемопередатчике SX1276/SX1278. Модули LoRa, такие как SX1276, используемый в этом руководстве, также широко доступны… LoRaWAN IoT Node. Модуль поставляется с 3 водонепроницаемыми косичками IP67 SMA, идеально подходящими для наших наружных проектов. Мы продвигаем технологию LoRa® так, как не могут наши конкуренты. Радио — это только отправная точка. Высокая производительность технологии LoRa снижается, когда разработчики используют бесплатное или самостоятельное сетевое ПО.- Модуль RFM95 Lora (915 МГц, если вы находитесь в Северной Америке). Убедитесь, что он предназначен для поверхностного монтажа, если вы используете ПК. Это помогает пользователям превратить идею в практическое приложение и сделать Интернет вещей реальностью. Легко программировать, создавать и подключать свои вещи везде. 58 € 69 €. Есть несколько очень хороших бесплатных или недорогих приложений для отслеживания GPS-координат на смартфонах. Его цель — уловить сигнал с модельного устройства и предоставить полную информацию пользователю: куда идти и как далеко от вас находится потерянная модель.Беспроводные и IoT-устройства, модули, макетные платы и комплекты для WiFi, Bluetooth, радио, LoRa, GSM, GPS, Xbee и т. д. 13 Антенна/Антенна IPEX 850–1850 МГц для модуля Lora FZ2862/3/5 GPS-трекеры чрезвычайно полезные инструменты, которые можно использовать для любого количества целей. И глубокий сон тоже рассчитан неправильно! 0. Многослойная печатная плата трекера Kazen основана на беспроводном модуле EMB-LR1276S 868/915 МГц, который оснащен 32-разрядным микроконтроллером Cortex SAM R34 со сверхнизким энергопотреблением и поддержкой LoRa и поставляется предварительно настроенным для связи через LoRaWAN. , позволяя пользователям легко подключаться к отдельным шлюзам или сетям.Радио LoRa позволяет пользователю отправлять данные и достигать очень больших расстояний при низкой скорости передачи данных. Иллюстрация: Джеймс Провост “Включить” контрольную линию для GPS может быть полезной, хотя программа еще не использует ее. Этот продукт предназначен для тех, кто заинтересован в разработке решений LoRa™/GPS. Максимальный бюджет канала 168 дБ. SX1278 имеет в общей сложности 16 контактов, что помогает создать правильное коммуникационное устройство. Технология LoRa обеспечивает беспроводную связь с малым энергопотреблением на большом расстоянии. Новый микротрекер построен на модуле RAK811 LORA от RAK.€33. Максимальная выходная мощность до 350мВт или 25. но у меня проблема. Шаг 3: Строительство. Навигация. Список желаний. /веб-сервер/лорамон.

g7n 4wo aqz pyuu 9cd d4l ezz sgg xqh 29pl i8b uulu kg6n 3xl f0lu kce ssn kq4 wp7 e7jo bt4m ids ot6 oh h5fr fpaz d8l hudq anu u3mx

JW2SNBDC12V,JW2SNBDC12V pdf中文资料,JW2SNBDC12V引脚图,JW2SNBDC12V电路-Datasheet-电子工程世界

Каталог средств автоматизации

VDE

1а/1с/2а/2с/5А/10А

силовые реле

для блока питания

JW РЕЛЕ

ТИПИЧНЫЕ ПРИМЕНЕНИЯ

1.Бытовая техника

Телевизоры, видеомагнитофоны, микроволновые печи

2. Офисные машины

Копировальные аппараты, Торговые автоматы

3. Промышленное оборудование

Станки с ЧПУ, Роботы, Температура

контроллеры

ХАРАКТЕРИСТИКИ

1. Миниатюрная упаковка с универсальным

площадь терминала

2. Высокая диэлектрическая стойкость для

защита от переходных процессов:

Перенапряжение 10 000 В в

мкс

между катушкой и

контакт

3.Герметичная конструкция

4. Типы изоляции катушек класса B

в наличии

5. VDE, TÜV, SEMKO, SEV, FIMKO также

одобрено

6. Розетки в наличии

Соответствует RoHS

Защитная конструкция: стойкая к флюсу

Тип

/Герметичный тип

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

ДЖВ

Расположение контактов

1:1 Форма С

1а: 1 Форма А

2:2 Форма С

2а: 2 Форма А

Емкость контактов

Нет: стандарт (5 А)

F: Высокая мощность (10 А)*

Защитная конструкция

S: Герметичный тип

H: Устойчивый к флюсу тип

Напряжение срабатывания

Н: 70 % от номинального напряжения

Класс изоляции катушки

Нет: Изоляция класса E

B: Изоляция класса B

Номинальное напряжение катушки

DC5V, DC6V, DC9V, DC12V, DC24V, DC48V

Материал контактов

F: AgSnO

2

тип (1а)

Нет: тип AgNi (1c, 2a, 2c)

*Только для 1 формы A и 1 формы C, тип

Сертифицировано UL, CSA, VDE, SEMKO, FIMKO и SEV

Н

2014. 02

www.panasonic.com/ac/e/

–1–

©

Корпорация Panasonic 2014

АСКТБ190Э 201402-Т

ДЖВ

ТИПЫ

1) 1 Форма A Стандартный (5A) тип

Номинальная катушка

напряжение

5 В постоянного тока

6 В постоянного тока

9 В постоянного тока

12 В постоянного тока

24 В постоянного тока

48 В постоянного тока

Герметичный тип

Деталь №

ДЖВ1аСН-ДК5В-Ф

ДЖВ1аСН-ДК6В-Ф

ДЖВ1аСН-ДК9В-Ф

ДЖВ1аСН-ДК12В-Ф

ДЖВ1аСН-ДК24В-Ф

ДЖВ1аСН-ДК48В-Ф

Флюсостойкий тип

Артикул №

ДЖВ1аХН-ДК5В-Ф

ДЖВ1аХН-ДК6В-Ф

ДЖВ1аХН-ДК9В-Ф

ДЖВ1аХН-ДК12В-Ф

ДЖВ1аХН-ДК24В-Ф

ДЖВ1аХН-ДК48В-Ф

2) 1 Форма A Высокая мощность (10 А), тип

Номинальная катушка

напряжение

5 В постоянного тока

6 В постоянного тока

9 В постоянного тока

12 В постоянного тока

24 В постоянного тока

48 В постоянного тока

Герметичный тип

Деталь №

ДЖВ1аФСН-ДК5В-Ф

ДЖВ1аФСН-ДК6В-Ф

ДЖВ1аФСН-ДК9В-Ф

ДЖВ1аФСН-ДК12В-Ф

ДЖВ1аФСН-ДК24В-Ф

ДЖВ1аФСН-ДК48В-Ф

Флюсостойкий тип

Артикул №

ДЖВ1аФХН-ДК5В-Ф

ДЖВ1аФХН-ДК6В-Ф

ДЖВ1аФХН-ДК9В-Ф

ДЖВ1аФХН-ДК12В-Ф

ДЖВ1аФХН-ДК24В-Ф

ДЖВ1аФХН-ДК48В-Ф

Стандартная упаковка: картонная коробка 100 шт. Кейс 500 шт.

Стандартная упаковка: картонная коробка 100 шт. Кейс 500 шт.

3) 1 Форма C Стандарт (5A), тип

Номинальная катушка

напряжение

5 В постоянного тока

6 В постоянного тока

9 В постоянного тока

12 В постоянного тока

24 В постоянного тока

48 В постоянного тока

Герметичный тип

Артикул №

ДЖВ1СН-ДК5В

ДЖВ1СН-ДК6В

ДЖВ1СН-ДК9В

ДЖВ1СН-ДК12В

ДЖВ1СН-ДК24В

ДЖВ1СН-ДК48В

Флюсостойкий тип

Деталь №

ДЖВ1ХН-ДК5В

ДЖВ1ХН-ДК6В

ДЖВ1ХН-ДК9В

ДЖВ1ХН-ДК12В

ДЖВ1ХН-ДК24В

ДЖВ1ХН-ДК48В

4) 1 Форма C Большой емкости (10 А), тип

Номинальная катушка

напряжение

5 В постоянного тока

6 В постоянного тока

9 В постоянного тока

12 В постоянного тока

24 В постоянного тока

48 В постоянного тока

Герметичный тип

Артикул №

ДЖВ1ФСН-ДК5В

ДЖВ1ФСН-ДК6В

ДЖВ1ФСН-ДК9В

ДЖВ1ФСН-ДК12В

ДЖВ1ФСН-ДК24В

ДЖВ1ФСН-ДК48В

Флюсостойкий тип

Деталь №

ДЖВ1ФХН-ДК5В

ДЖВ1ФХН-ДК6В

ДЖВ1ФХН-ДК9В

ДЖВ1ФХН-ДК12В

ДЖВ1ФХН-ДК24В

ДЖВ1ФХН-ДК48В

Стандартная упаковка: картонная коробка 100 шт. Кейс 500 шт.

Стандартная упаковка: картонная коробка 100 шт. Кейс 500 шт.

5) 2 Форма A Стандартный (5A) тип

Номинальная катушка

напряжение

5 В постоянного тока

6 В постоянного тока

9 В постоянного тока

12 В постоянного тока

24 В постоянного тока

48 В постоянного тока

Герметичный тип

Артикул №

ДЖВ2аСН-ДК5В

ДЖВ2аСН-ДК6В

ДЖВ2аСН-ДК9В

ДЖВ2аСН-ДК12В

ДЖВ2аСН-ДК24В

ДЖВ2аСН-ДК48В

Флюсостойкий тип

Деталь №

ДЖВ2аХН-ДК5В

ДЖВ2аХН-ДК6В

ДЖВ2аХН-ДК9В

ДЖВ2аХН-ДК12В

ДЖВ2аХН-ДК24В

ДЖВ2аХН-ДК48В

6) 2 Форма C Стандарт (5A), тип

Номинальная катушка

напряжение

5 В постоянного тока

6 В постоянного тока

9 В постоянного тока

12 В постоянного тока

24 В постоянного тока

48 В постоянного тока

Герметичный тип

Артикул №

ДЖВ2СН-ДК5В

ДЖВ2СН-ДК6В

ДЖВ2СН-ДК9В

ДЖВ2СН-ДК12В

ДЖВ2СН-ДК24В

ДЖВ2СН-ДК48В

Флюсостойкий тип

Деталь №

ДЖВ2ХН-ДК5В

ДЖВ2ХН-ДК6В

ДЖВ2ХН-ДК9В

ДЖВ2ХН-ДК12В

ДЖВ2ХН-ДК24В

ДЖВ2ХН-ДК48В

Стандартная упаковка: картонная коробка 100 шт. Кейс 500 шт.

Стандартная упаковка: картонная коробка 100 шт. Кейс 500 шт.

Примечание. Доступен тип изоляции катушки класса B.

Ex) JW1aSN-B-DC12V-F

* Розетки доступны.

РЕЙТИНГ

1. Данные катушки

Номинальная катушка

напряжение

5 В постоянного тока

6 В постоянного тока

9 В постоянного тока

12 В постоянного тока

24 В постоянного тока

48 В постоянного тока

Напряжение срабатывания

(при 20°С

68°F)

Напряжение отпускания

(при 20°С

68°F)

Номинальная рабочая

текущий

[±10%] (при 20°C

68°F)

106 мА

88 мА

58 мА

44 мА

22 мА

11 мА

Сопротивление катушки

[±10%] (при 20°C

68°F)

47 Ом

68 Ом

155 Ом

270 Ом

1100 Ом

4400 Ом

Номинальная рабочая

мощность

Макс. приложенное напряжение

(при 20°С

68°F)

130%V от

номинальное напряжение

(при 60°С

140°F)

530 мВт

120%В от

номинальное напряжение

(при 85°С

185°F)*

4

70% V или менее от

номинальное напряжение

(начальный)

10% V или более от

номинальное напряжение

(начальный)

Примечание. Напряжения срабатывания и отпускания повышаются примерно на 0.4% на каждый 1°C

33,8°F

при стандартной температуре окружающей среды 20°C

68°F.

Поэтому при использовании реле

при высокой температуре окружающей среды учитывайте повышение напряжения срабатывания и отпускания и поддерживайте напряжение на катушке в пределах максимального значения

.

приложенное напряжение.

Бизнес-подразделение Panasonic Corporation Automation Controls

www.panasonic.com/ac/e/

–2–

©

Корпорация Panasonic 2014

АСКТБ190Э 201402-Т

ДЖВ

2. Технические характеристики

Характеристики

Материал контактов

Контакт

Расположение

Контактное сопротивление (начальное)

Номинальная коммутационная способность (резистивная нагрузка)

Макс. коммутируемая мощность (резистивная нагрузка)

Макс. напряжение переключения

Макс. коммутационный ток

Мин. коммутационная способность (справочное значение)*

1

Сопротивление изоляции (начальное)

Напряжение пробоя

(начальный)

Между разомкнутыми контактами

Между контактом и катушкой

Между наборами контактов

Электрика

характеристики

Товар

Технические характеристики

Стандартный тип

Тип большой емкости

1 Форма А: AgSnO

2

тип

1 Форма C, 2 Форма A и 2 Форма C: тип AgNi

1 Форма А, 1 Форма С, 2 Форма А и 2 Форма С

1 форма А и 1 форма С

Макс. 100 мОм (при падении напряжения 6 В пост. тока 1 А)

5А 250В переменного тока, 5А 30В постоянного тока

10 А 250 В переменного тока, 10 А 30 В постоянного тока

1250 ВА, 150 Вт

2500 ВА, 300 Вт

250 В переменного тока, 30 В постоянного тока

10А

100 мА, 5 В пост. тока

Мин. 1000 МОм (при 500 В постоянного тока) Измерение в том же месте, что и в разделе «Пробивное напряжение».

1000 Вскз в течение 1 мин. (Ток обнаружения: 10 мА)

5000 В среднеквадратичного значения в течение 1 мин. (Ток обнаружения: 10 мА)

3000 В среднекв. в течение 1 мин.(2 форма A, 2 форма C) (Ток обнаружения: 10 мА)

1 Форма А: макс. 45°С

113°F,

1 форма C, 2 формы A и 2 формы C:

Макс. 55°С

131°F

(резистивный метод, с номинальным напряжением катушки и

при номинальной коммутационной способности, при 20°C

68°F)

1 Форма А: макс. 45°С

113°F,

1 Форма C: макс. 55°С

131°F

(резистивный метод, с номинальным напряжением катушки и

при номинальной коммутационной способности, при 20°C

68°F)

Рейтинг

Повышение температуры (змеевик)

Импульсное напряжение пробоя*

2

(Между контактом и катушкой) (Исходный)

Время работы (при номинальном напряжении) (при 20°C

68°F)

Время срабатывания (при номинальном напряжении) (при 20°C

68°F)

Ударопрочность

Механический

характеристики

Вибростойкость

Ожидаемый срок службы

Функциональный

Разрушительный

10 000 В

Макс.15 мс (исключая время дребезга контакта)

Макс. 5 мс (исключая время дребезга контактов) (без диода)

98 м/с

2

(Полуволновой импульс синусоидальной волны: 11 мс; время обнаружения: 10 мкс.)

980 м/с

2

(Полуволновой импульс синусоиды: 6 мс)

от 10 до 55 Гц при двойной амплитуде 1,6 мм (время обнаружения: 10 мкс)

от 10 до 55 Гц при двойной амплитуде 2,0 мм

Мин. 5×10

6

Мин.10

5

(при резистивной нагрузке)

Температура окружающей среды*

4

: от –40°C до +60°C

от –40°F до 140°F

(Класс Е),

(Класс B: от –40°C до +85°C

от –40°F до 185°F)

Влажность: от 5 до 85 % относительной влажности (без замерзания и конденсации при низкой температуре)

Устойчивый к флюсу тип: 20 раз/мин. Герметичный тип: 6 раз/мин. (при номинальной коммутационной способности)

Прибл. 13 г

0,46 унции

Функциональный

Разрушительный

Механический (при 180 раз/мин.)

Электрический (6 раз/мин.)

Условия эксплуатации, транспортировки и хранения*

3

Макс. рабочая скорость

Условия

Вес единицы

* Технические характеристики могут отличаться в зависимости от рейтингов сертификации по иностранным стандартам.

Примечания: *1. Это значение может меняться в зависимости от частоты коммутации, условий окружающей среды и желаемого уровня надежности, поэтому рекомендуется проверить это с помощью

.

фактическая нагрузка.

*2. Волна стандартное ударное напряжение

±1,2×50 мкс

согласно JEC-212-1981

*3. Верхний предел температуры окружающей среды – это максимальная температура, которая может удовлетворять значению повышения температуры теплообменника. См. Использование, транспортировка и хранение

.

условий в ПРИМЕЧАНИЯХ.

*4. Напряжения срабатывания и отпускания повышаются примерно на 0,4% на каждый 1°C

33,8°F

при стандартной температуре окружающей среды 20°C

68°F.

Поэтому при использовании реле

при высокой температуре окружающей среды учитывайте повышение напряжения срабатывания и отпускания и поддерживайте напряжение на катушке в пределах

.

максимальное приложенное напряжение.

ССЫЛОЧНЫЕ ДАННЫЕ

JW 1 Форма A Стандартный (5A) тип

1. Максимальная рабочая мощность

2. Время срабатывания/отпускания

Образец: JW1aSN-DC12V-F, 10 шт.

Температура окружающей среды: 20°C

68°F

100

Время срабатывания/отпускания, мс

10

100

Жизнь,

×10

4

3.Кривая жизни

1 Форма A Стандартный (5 А), тип

Контактный ток, А

Время работы

10

5

Макс.

х

Мин.

Резистивная нагрузка 250 В переменного тока

Резистивная нагрузка 30 В пост. тока

10

1

Резистивная по постоянному току Резистивная по переменному току

загрузить

загрузить

Время выпуска

Макс.

х

Мин.

110

120

5

10

Контактный ток, А

15

10

100

Контактное напряжение, В

1000

0

80

90

100

Приложенное напряжение катушки, %В

Бизнес-подразделение Panasonic Corporation Automation Controls

промышленный. panasonic.com/ac/e/

–3–

©

Корпорация Panasonic 2014

АСКТБ190Э 201402-Т

ДЖВ

JW 1, форма A, высокая мощность (10 А), тип

1. Максимальная рабочая мощность

2. Время срабатывания/отпускания

Образец: JW1aFSN-DC12V, 10 шт.

Температура окружающей среды: 20°C

68°F

100

Время срабатывания/отпускания, мс

10

100

3. Кривая жизни

Контактный ток, А

5

Макс.

х

Мин.

Жизнь,

×10

4

10

Время работы

Резистивная нагрузка 250 В переменного тока

Резистивная нагрузка 30 В пост. тока

10

1

Резистивная по постоянному току Резистивная по переменному току

загрузить

загрузить

Время выпуска

Макс.

х

Мин.

1

0

2

4

6

8

10

12

10

100

Контактное напряжение, В

1000

0

80

90

100

110

120

Приложенное напряжение катушки, %В

Контактный ток, А

4-(1). Повышение температуры катушки

(Ток контакта: 5 А)

Образец JW1aFSN-DC12V-F

Точка измерения: внутри катушки

70

Повышение температуры,

°С

60

50

40

30

20

10

0

100

120

140

160

25°С

4-(2). Повышение температуры катушки

(Ток контакта: 10 А)

Образец: JW1aFSN-DC12V-F

Точка измерения: внутри катушки

70

Повышение температуры,

°С

60

50

40

30

20

10

0

100

120

140

160

25°С

60°С

85°С

60°С

85°С

Приложенное напряжение катушки, %В

Приложенное напряжение катушки, %В

JW 1, форма C, стандартный (5 А), тип

1-(3).Максимальная рабочая мощность

2. Время срабатывания/отпускания

Образец: JW1SN-DC12V-F, 6 шт.

Температура окружающей среды: 20°C

68°F

13

12

Время срабатывания/отпускания, мс

Контактный ток, А

JW 1, форма C, высокая мощность (10 А), тип

1. Максимальная рабочая мощность

Контактный ток, А

11

10

9

8

7

6

5

4

3

2

Макс.

х

Мин.

Макс.

х

Мин.

80

90

100

110

120

130

Резистивная нагрузка переменного тока (cosϕ = 1,0)

10

Резистивная нагрузка переменного тока (cosϕ = 1,0)

10

1

1

0

10

100

Контактное напряжение, В

1000

1

0

10

100

Контактное напряжение, В

1000

Приложенное напряжение катушки, %В

JW 2 Форма A Стандартный (5 А) тип

1. Максимальная рабочая мощность

2. Время срабатывания/отпускания

Образец: JW2aSN-DC24V-F, 6 шт.

Температура окружающей среды: 20°C

68°F

14

Время срабатывания/отпускания, мс

13

12

Время работы

10

8

6

4

2

0

10

100

Контактное напряжение, В

1000

80

90

100

110

Время выпуска

Макс.

х

Мин.

120

Макс.

х

Мин.

Контактный ток, А

Резистивная нагрузка переменного тока (cosϕ = 1,0)

10

1

Приложенное напряжение катушки, %В

Бизнес-подразделение Panasonic Corporation Automation Controls

www.panasonic.com/ac/e/

–4–

©

Корпорация Panasonic 2014

АСКТБ190Э 201402-Т

ДЖВ

JW 2, форма C, стандартный (5 А), тип

1. Максимальная рабочая мощность

2. Время срабатывания/отпускания

Образец: JW2SN-DC12V-F, 6 шт.

Температура окружающей среды: 20°C

68°F

9

8

Время срабатывания/отпускания, мс

Контактный ток, А

7

6

5

4

3

2

1

0

10

100

Контактное напряжение, В

1000

0

80

90

100

110

120

130

Время выпуска

Макс.

х

Мин.

Время работы

Макс.

х

Мин.

Резистивная нагрузка переменного тока (cosϕ = 1,0)

10

1

Приложенное напряжение катушки, %В

РАЗМЕРЫ

(мм

дюйма)

JW 1 Форма А

Данные САПР

Данные CAD продуктов с

Данные САПР

Знак

можно загрузить с: http://industrial. panasonic.com/ac/e/

Внешние размеры

Схема подключения (вид снизу)

Н.О. 4

6 COM

20

.787

0,4

.016

1

8 Катушка

2,4

.094

3,6

.142

1.1

.043

0,3

.012

0,3

.012

0,5

.020

Примечание: номера клемм не указаны

на реле.

3,5

.138

Схема печатной платы (вид снизу)

2,4

.094

Схема реле

28,6 20

1.126 .787

7,6

.299

12,8

.504

0,9

.035

Размер:

Менее 1 мм

.039 дюймов:

Мин. 1мм

0,039 дюйма

менее 3 мм

0,118 дюйма:

Мин.3мм

0,118 дюйма:

Общий допуск

±0,1

±0,004

±0,2

± 0,008

±0,3

±0,012

7,6 12,8

. 299 .504

.

диаметр

.

-1,5

59 диам.

4

0

4-.

3,5

.138

20,0

.787

Допуск:

±0,1

±.004

JW 1 Форма C

Данные САПР

Внешние размеры

Схема подключения (вид снизу)

4

2

20

.787

0,4

.016

1

8 Катушка

Н.О.

СОМ

6 НЗ

2,4

.094

3,5

.138

1.1

.043

0,3

.012

0,3

.012

0,5

.020

0,5

.020

3,6

.142

Примечание: номера клемм не указаны

на реле.

Схема печатной платы (вид снизу)

3,5

.138

2,4

.094

16,5

.650

7,6

.299

12,8

.504

0,8

. 031

Размер:

Менее 1 мм

.039 дюймов:

Мин. 1мм

0,039 дюйма

менее 3 мм

0,118 дюйма:

Мин. 3мм

0,118 дюйма:

Общий допуск

±0,1

±0,004

±0,2

± 0,008

±0,3

±0,012

7,6

.299

Схема реле

Допуск:

±0,1

±0,004

Бизнес-подразделение Panasonic Corporation Automation Controls

промышленный.panasonic.com/ac/e/

–5–

©

Корпорация Panasonic 2014

АСКТБ190Э 201402-Т

5

5-

-1,5

.0

д

59

иа

и

.

а.

28,6 3,5

1.128 .138

16,5

.650

3,5

.138

.
