Схема электрическая холодильной установки: Схемы холодильных установок
Схемы холодильных установок
Схемы холодильных установок должны обеспечивать: гибкость в процессе поддержания заданного режима, возможность быстрого переключения машин и аппаратов, простоту обслуживания и легкость монтажа, безопасность обслуживающего персонала и длительную безаварийную работу оборудования.
При графическом изображении схем холодильных установок различают принципиальные схемы, на которых оборудование и трубопроводы показаны без увязки с их пространственным положением, и монтажные схемы, на которых указано расположение оборудования в помещениях холодильных станций. Монтажные схемы должны быть полными, в принципиальных — часть линий и вспомогательного оборудования отсутствует, цель этого вида схем — уяснение принципа работы установки.
Рис. 105. Монтажная схема аммиачной холодильной установки непосредственного испарения:
1 — маслосборник, 2 — кожухотрубный конденсатор, 3 — ресивер, 4 — коллектор аварийного выпуска аммиака, 5 — маслоотделитель, 6 — четырехцилиндровые компрессоры, 7 — манометры (на щите), 8 — воздухоотделитель, 9 — поплавковый регулирующий вентиль с аммиачным фильтром, 10 — промежуточный сосуд, 11 — трубопровод от отделителя жидкости, 12 — термометры, 13 — запорные вентили, 14 — двухцилиндровый компрессор, 15 — дренажный ресивер
На рис.
105 изображена монтажная схема аммиачной холодильной установки непосредственного испарения, на которой в аксонометрических проекциях изображены все ее трубопроводы (кроме водяных). Эта схема дает наглядное представление о взаимном расположении машин и аппаратов, пространственном положении связывающих их трубопроводов, местонахождении запорной арматуры, регулирующих станций и средств автоматизации.
Рис. 106. Схема фреоновой турбокомпрессорной холодильной машины: 1 — турбокомпрессор, 2 — конденсатор, 3 — поплавковый бак, 4 — испаритель
На рис. 106 представлена схема фреоновой турбокомпрессорной холодильной машины. Пары фреона-12 из испарителя 4 поступают в турбокомпрессор 1 и направляются в конденсатор 2 испарительно-конденсаторного агрегата. Из конденсатора жидкий фреон стекает в камеру высокого давления поплавкового бака 3. Поплавковый регулирующий вентиль ПРВ этой камеры дросселирует фреон до давления нагнетания первой ступени турбокомпрессора, перепуская фреон в камеру низкого давления.
Образовавшиеся при дросселировании пары фреона отсасываются второй ступенью. В камере низкого давления жидкий фреон вторично дросселируется и направляется в испаритель. ПРВ поплавкового бака регулирует уровень жидкого фреона «до себя», поэтому из конденсатора полностью сливается жидкий фреон и исключается возможность прорыва паров фреона в испаритель.
Следующие две схемы — холодильные установки, работающие в производстве этилена, который выделяется из пиролизного газа. Сначала газ очищают от примесей, затем сжимают шестиступенчатым компрессором и направляют в систему газоразделения, в которой предусмотрена каскадная холодильная установка на пропилене и этилене со следующими температурами испарения: —37, —18, +6° С для пропилена (верхняя ветвь каскада) и —56, —70,—98°С для этилена (нижняя ветвь каскада).
В этой установке газы последовательно охлаждаются до температуры —90° С. Все компоненты пиролизного газа, кроме метана и водорода, сжижаются. Затем, используя разность температур кипения углеводородов, производят последовательную отпарку бутановой, пропан-пропиленовой и этанэтиленовой фракций, причем в некоторых аппаратах в качестве греющего агента используют пары пропилена и этилена, сжатые в турбокомпрессорах.
Рис. 107. Принципиальная схема трехступенчатой пропиленовой холодильной установки с t0 = — 37, —18 и +6° С:
1 — конденсатор, 2 — каплеотделители, 3 – турбокомпрессор, 4 — метановая колонна, 5 этиленовая колонна 6 — сепаратор 7, 10, 12 — потребители холода —37, —18 и +6°С; 8, 11, 11 — переохладители, 9, 13 — промсосуды, 15 — ресивер
Трехступенчатая пропиленовая холодильная установка (рис. 107) работает так: после III ступени турбокомпрессора 3 при температуре 65° С и давлении 15 ат пропилен конденсируется в водяном конденсаторе 1 (основная часть). Другая часть пропилена идет на конденсацию в кипятильник метановой колонны 4, откуда направляется в промежуточный сосуд 13 изотермы 6° С (т. е. по отношению к метановой колонне эта установка работает в режиме теплового насоса).
Пропилен из конденсатора 1 проходит ресивер 15, переохладитель 14 и поступает в промежуточный сосуд III ступени 13 и частично—потребителям холода 6° С 12.
Пары пропилена от потребителей через промежуточный сосуд III ступени идут на всасывание III ступени компрессора. Жидкий пропилен из промежуточного сосуда 13 проходит переохладитель 11 и дросселируется потребителем холода —18° С (давление 3,3 ат) 10. Пары пропилена, образующиеся при дросселировании жидкости, поступающей в промежуточный сосуд 9, вместе с парами пропилена, идущими от потребителей холода, работающих на изотерме —18° С, поступают частично на всасывание II ступени турбокомпрессора и частично в кипятильник этиленовой колонны 5.
Жидкий пропилен из промежуточного сосуда 9 проходит переохладитель 8 и дросселируется потребителями холода — 37° С (давление 1,6 ат) 7. Испарившийся при этих условиях пропилен через сепаратор 6 идет на всасывание I ступени. На каждой ступени имеются каплеотделители 2, в которые предусмотрен впрыск жидкого пропилена при срабатывании системы антипомпажной защиты турбокомпрессора.
Инертные газы выводятся через воздухоотделитель, расположенный на ресивере.
Контрольные вопросы
1. Что такое монтажная и принципиальная схемы?
2. Перечислите основные требования к схемам холодильных установок.
3. Расскажите по схеме о работе холодильной установки.
4. Поясните работу каскадной холодильной установки.
5. Расскажите о схемах подачи хладагента в испарительные системы.
6. Каким требованиям должны отвечать такие схемы?
7. Что вы знаете о насосных и безнасосных схемах подачи хладагента?
8. В чем различия между открытой и закрытой схемой подачи хладоносителя?
9. Расскажите о назначении расширительного бака.
10. Перечислите принципы компоновки оборудования холодильных станций.
Схемы узлов холодильных установок | Холод
25.04.2016
Схема холодильной установки – это упрощенное изображение холодильной системы (реальной или проектируемой), позволяющее оценить количество элементов и их взаимное расположение, благодаря которым осуществляется стабильная и безопасная работа агрегатов.
Из-за большого числа объектов охлаждения, часто располагающихся далеко от машинного отделения, сложной системы трубопроводов, использования токсичных хладагентов и других факторов обслуживание промышленных холодильных установок значительно усложняется. Грамотное проектирование холодильных установок позволяет поддерживать заданный температурный режим в охлаждаемых объектах, дает возможность изменять условия работы отдельных агрегатов и осуществлять их ремонт в случае различных неполадок.
Наглядная и простая схема узлов холодильных установок обеспечивает безопасность обслуживающего персонала и долговечность используемого оборудования, способствует быстрой эффективной работе с минимальным количеством ошибок. В случае перемены тепловых нагрузок эффективная система холодильной установки должна быть подготовлена к полной или частичной автоматизации. В хорошо продуманных схемах минимизируется количество циркулирующего хладагента, необходимого для интенсивной теплоотдачи поверхностей охлаждающих приборов; также немаловажно обеспечить функционирующую систему удаления вредных примесей (воздуха, грязи, масла, влаги, инея).
В холодильных складах, на предприятиях разных отраслей промышленности, на молокозаводах и пивзаводах – схема любой холодильной установки состоит из постоянных узлов, отличающихся специфическими особенностями.

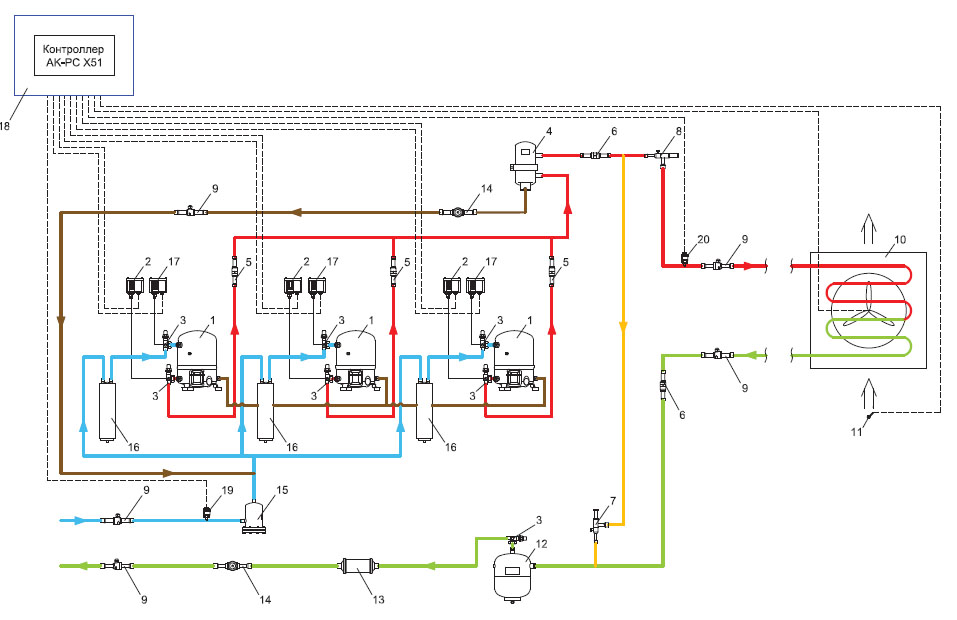

Узел подключения компрессоров в схемах холодильных установок
Схемы узла подключения компрессоров различаются количеством единиц подключаемых аппаратов холодильных установок и ступеней сжатия компрессоров, а также количеством рабочих температур кипения.
Нагнетательные и всасывающие магистрали часто объединяют в общие коллекторы в системах, в которых несколько компрессоров работают с одной температурой испарения; таким образом, достигается возможность взаимного резервирования компрессорного оборудования и быстрой замены одного из агрегатов при поломке. При различных температурах испарения также возможен вывод магистралей в общий коллектор: давление нагнетания не зависит от температуры испарения, а для всасывающих магистралей общий коллектор разделяют на участки с помощью запорной арматуры.
Но в общих случаях если температуры кипения у компрессоров разные, то испарительная система соединяется со своей группой компрессоров с помощью отдельных всасывающих трубопроводов и отделителей жидкости, количество которых равняется количеству рабочих температур кипения. На всасывающих трубопроводах располагаются вентили для переключения компрессоров на разные температуры кипения. Также всасывающие магистрали компрессора оснащаются грязеуловителями для очистки пара хладагента от механических загрязнений (в некоторых схемах они встраиваются во всасывающий коллектор, расположенный прямо на компрессоре).
Нагнетательные магистрали всех компрессоров, вне зависимости от того, на какую они работают испарительную систему, объединяются в общую нагнетательную магистраль, которая идет к общему конденсаторному узлу. Для защиты оборудования от гидравлического удара и «влажного хода» необходимо соблюдать требования при подключении агрегатов:
- каждая всасывающая магистраль (в зависимости от количества температур кипения) должна оснащаться отделителем жидкости;
- в схемах с верхней разводкой трубопроводов всасывающие и нагнетательные трубопроводы соединяются с коллекторами сверху, чтобы исключить скопление масла и жидкого хладагента;
- независимо от разводки в нижних точках трубопроводов должны располагаться дренажные вентили для выпуска скопившейся жидкости после длительной остановки;
- необходимо предусматривать небольшой уклон всасывающих магистралей в сторону отделителей жидкости или циркуляционных ресиверов.
Узел конденсатора и регулирующей станции в схемах холодильных установок
Конденсаторный узел проектируется для сбора жидкого хладагента и конденсации его паров, для удаления воздуха и других неконденсирующихся газов, а также масла из систем аммиачных холодильных установок. Пар хладагента поступает от маслоотделителей в верхнюю зону конденсаторных установок, а сконденсированная жидкость стекает в линейные ресиверы, которые для обеспечения свободного слива жидкости устанавливаются ниже конденсаторов. Ресивер и конденсатор соединены друг с другом уравнительными линиями и оснащены сдвоенными предохранительными клапанами, присоединенными через трехходовые вентили.
Основные функции линейного ресивера:
- сбор конденсата;
- равномерная подача хладагента благодаря его накапливанию при изменении тепловой нагрузки;
- создание гидравлического затвора, препятствующего перетоку паров жидкого хладагента в испарительную систему со стороны нагнетания;
- запас хладагента на случай его утечек из системы;
- вместилище для хладагента во время ремонта холодильной системы.
Стабильность уровня жидкости в ресивере служит показателем хорошо функционирующей холодильной системы, в которой поддерживается баланс между количеством жидкости в испарительной системе, тепловой нагрузкой и производительностью компрессора. Изменение уровня в линейном ресивере, сигнализирующее об изменении ее количества в испарительной системе, осуществляется персоналом визуально или производится автоматически с холодильного щита управления.
Узел испарительной системы непосредственного охлаждения в схемах холодильных установок
Сложность выбора наилучшей схемы испарительного узла состоит в том, что в условиях переменных тепловых нагрузок он должен обеспечивать безопасный «сухой ход» компрессора, одновременно способствуя заполняемости испарителя жидким хладагентом для интенсивного теплообмена. Проектирование узла испарительной системы может осуществляться исходя из способа подачи хладагента в испарительную систему: безнасосные схемы холодильных установок объединяют варианты поступления холодильного агента под действием разности давлений кипения и конденсации, а также под напором столба жидкости; в насосных схемах подача (нижняя или верхняя) хладагента осуществляется насосом.
Схема холодильной установки может быть спроектирована исходя из одного варианта, а может сочетать несколько способов подачи хладагента в зависимости от условий функционирования оборудования. Так безнасосные прямоточные схемы без отделителя жидкости используются в небольших фреоновых холодильных установках, а безнасосные схемы с нижним расположением отделителя жидкости характерны для сложных аммиачных установок с несколькими объектами охлаждения. Насосные схемы непосредственного охлаждения проектируются с двумя циркуляционными контурами холодильного агента с разной кратностью циркуляции; циркуляционный ресивер в данном варианте построения холодильной установки выполняет функцию отделителя жидкости.
Также рекомендуем статьи:
Техническое перевооружение аммичной холодильной установки
Монтаж систем холодоснабжения
Принцип работы маслоотделителя холодильной установки
Схемы работы холодильных установок – Справочник химика 21
На рис.
IV-1 приведены графики изменения параметров Q, q, I2 и среднего значения по длине трех теплообменных секций АВО типа АВЗ, эксплуатируемого в режиме конденсации насыщенных паров аммиака в схеме абсорбционной холодильной установки. Секции подобраны таким образом, что средние значения Vn ПО всей поверхности примерно одинаковы 2,9 м/с — впервой 3,1 м/с — во второй и 3,3 м/с — в третьей. Значения основных параметров работы агрегата в период проведения испытаний сведены в табл. IV-1. [c.85]
Холодильный коэффициент, характеризующий степень использования механической работы на получение искусственного холода, как видно из выражения (XVH,4), не зависит от свойств холодильного агента или схемы действия холодильной установки, а является только функцией температур То и Т. При этом степень использования механической работы будет тем выше, чем меньше разность между температурами холодильного агента прн отдаче 7 и восприятии Т о тепла.
[c.648]Эжекторные холодильные установки объединяют процессы расширения пара в паровой машине или турбине и сжатия его в компрессоре. Энергетические показатели этих установок ниже, чем компрессионных и абсорбционных, вследствие больших необратимых потерь в эжекторе. Степень их термодинамического совершенства в зависимости от условий работы и конструкций 0,14-0,18. Эжекторные холодильные установки характеризуются простотой конструкции и обслуживания, малой массой и первоначальной стоимостью. В качестве рабочего тела можно использовать воду, аммиак, фреоны и др. Однако практическое применение нашли пароводяные установки, в которых рабочим телом и одновременно хладоносителем служит вода. Схема эжекторной холодильной установки приведена па рис. 46. [c.74]
Регулирование работы холодильной установки состоит в сохранении равенства тепловой нагрузки холодильного оборудования и его производительности- С этой целью применяют схему двухпозиционного регулирования, причем производительность компрессоров регулируют посредством прессостатов, и для регулирования подачи холодильного агента или рассола в охлаждающие батареи применяют ТРВ и соленоидные вентили.
[c.159]
Схема автоматизации работы холодильной установки для охлаждения двух к -мер с различными температурами в них показана на фиг. 107. [c.159]
Для улавливания механических загрязнений во время работы холодильной установки в схему включают дополнительные аппараты-фильтры. [c.205]
Регулирование работы холодильной установки, работающей по этой схеме, затруднено, так как контроль по температуре пара, засасываемого компрессором из всех камер по общему всасывающему трубопроводу, часто не возможен. Если в компрессор поступает ненормально перегретый пар или влажный, что приводит к работе холодильной установки влажным ходом, то чаще всего трудно судить, в каком из испарителей нарушена нормальная подача жидкого холодильного агента. [c.405]
Опасность работы холодильной установки влажным ходом может быть уменьшена ири наличии аккумулятора.
Схема с аккумулятором-теплообменником показана на рис. 186. [c.405]Контрольные испытания (обкатка) при работе на холодильном агенте выполняются на специальном стенде, схема которого (рис. 145) отличается от схемы простейшей холодильной установки тем, что вместо испарителя в ней используется один или два паровых ресивера низкого давления. Зарядка системы стенда агентом производится в таких пределах, чтобы можно было из ресивера высокого давления регулирующими вентилями 5 и 6 подавать в ресивер низкого давления в необходимом соотношении жидкий и газообразный агент и тем самым регулировать степень перегрева пара, поступающего в компрессор. Давление всасывания регулируется путем изменения общего количества агента, проходящего через оба регулирующих вентиля, а давление нагнетания — изменением количества воды, поступающей. [c.373]
Более совершенным является способ подачи хладагента в охлаждающие приборы под напором столба жидкости (рис. 3,6).
В такой схеме улучшаются условия регулирования подачи жидкости (регулировать можно одним регулирующим вентилем на каждую температуру кипения), снижается опасность возникновения гидравлических ударов, потому что влажный пар из охлаждающих приборов, как это видно из схемы (см. рис. 3,6), перед компрессором поступает в отделитель жидкости, где за счет резкого уменьшения скорости происходит разделение фаз, и в компрессор направляется сухой насыщенный пар, а отделившаяся жидкость снова направляется в приборы охлаждения. Последнее обстоятельство также улучшает условия работы холодильной установки, так как при этом создается возможность саморегулирования подачи жидкости. [c.25]
Для охлаждения воды имеется снециальная холодильная установка, которую в зимнее время иногда отключают. Регулирование охлаждения хлора по данной схеме сводится по существу к регулированию темиературы охлаждающей воды для второй секции, т. е. к автоматическому регулированию работы холодильной установки для воды. Вспомогательным регулятором в этой схеме является двухпозиционный рег лятор уровня, управляющий работой циркуляционного водяного насоса. [c.162]Цикл паровой компрессионной установки с одноступенчатым сжатием характеризуется так называемым сухим ходом компрессора (перегревом пара при сжатии), переохлаждением жидкого холодильного агента после конденсации пара и перегревом пара, засасываемого компрессором. Согласно схеме одноступенчатой холодильной установки (см. рис. 30.2), теоретический цикл ее работы в диаграммах Т — 5 и Р — I (рис. 30.3) составляется следующими процессами [c.247]
В автоматизированных установках все эти операции выполняются приборами автоматики.
Приборы автоматики быстрее и точнее реагируют на отклонение от заданного режима и исключают возможность работы установки на нерациональном режиме. Схемы автоматических холодильных установок предусматривают точное поддержание заданной температуры в охлаждаемом объекте, защиту установки от аварии и поддержание наиболее экономичного режима работы холодильной установки. В автоматизированных холодильных установках обеспечивается [c.297]
Таким образом, линейный ресивер служит для отвода жидкого холодильного агента из конденсатора. Если конденсатор заполнится жидким холодильным агентом, поверхность охлаждения конденсатора под слоем холодильного агента не будет участвовать в теплопередаче и давление в конденсаторе возрастет. Ресивер служит также емкостью для резервного количества холодильного агента, что необходимо для регулирования работы холодильной установки, компенсации утечек холодильного агента в процессе эксплуатации. На схеме показана аварийная система выпуска аммиака от предохранительных клапанов в воздух при повышении давления сверх разрешенною.
[c.163]
Поддержание заданного уровня холодильного агента в испарительной системе является одним из наиболее важных процессов рабочего режима холодильных установок. Нежелательное изменение уровня холодильного агента приводит к ухудшению энергетических показателей работы холодильной установки, к трудностям ее эксплуатации, к возникновению аварийных режимов. Нормальный режим работы холодильной установки, связанный с поддержанием установленного уровня жидкого холодильного агента в испарительной системе и предотвращением попадания его во всасывающие полости компрессоров, должен быть обеспечен прежде всего конструкцией схемы установки. Иногда из-за несовершенства схемы даже при высокой степени автоматизации невозможно гарантировать нормальный режим работы установки и безопасность эксплуатации. Но и при хорошо запроектированной и выполненной схеме нормальный режим работы холодильной установки можно обеспечить лишь точным выполнением правил монтажа и эксплуатации приборов автоматики, поддерживающих заданный уровень хладагента или сигнализирующих о его изменении.
В частности, такие факторы, как соблюдение уровня установки прибора, точность положения его оси и правильность крепления чувствительных элементов, оказывают решающее значение на работоспособность приборов и автоматической системы в целом. [c.4]
При эжекторном воздухораспределении скорость воздуха, выходящего из сопла, должна быть около 15—20 л /сек. На рис. 3 показана система охлаждения лагерного щ ха, оборудованного сухими рассольными воздухоохладителями из оребренных труб с эжекторным распределением воздуха. Постоянную температуру воздуха в помещениях поддерживают соответствующей автоматизацией работы воздухоохладителей. Управление воздухоохладителями осуществляют с помощью терморегуляторов, контролирующих температуру воздуха в помещении, и реле времени, выключающих аппараты из работы на период оттаивания инея, производимого путем орошения труб водопроводной водой. Схема позволяет автоматизировать работу холодильной установки, что способствует улучшению технологии и условий хранения продукта, сокращению эксплуатационных расходов и облегчению труда обслуживающего персонала.
[c.274]Выбор сечений трубопроводов. Сечения трубопроводов в различных участках схемы должны обеспечивать экономичную работу холодильной установки и надежную эксплуатацию испарительной системы и отдельных сосудов и аппаратов. [c.62]
На рис. 9-20 показана развернутая схема пароэжекторной холодильной установки с поверхностными конденсаторами, принцип работы которой соответствует схеме, приведенной на рис. 9-19. Дополнительным элементом развернутой схемы является двухступенчатая эжекционная установка для поддержания вакуума в конденсаторе путем отсоса воздуха и других неконденсирующихся газов, проникающих в систему. Она состоит из эжектора / ступени 7, эжектора /I ступе- [c.262]
Проследите работу приборов автоматизации в схеме двухступенчатой холодильной установки. [c.171]
Расскажите по схеме о работе холодильной установки. [c.195]
Для управления холодильной установкой в схему включен электрический пульт (ЭП-1) 16.
Эта электрическая схема позволяет работать холодильной установке как на ручном, так и на автоматическом управлении. [c.154]
В таких условиях влага испаряется из материала, находящегося в замороженном состоянии. Тепло, необходимое для испарения влаги, передается из окружающей среды через стенки сушильной камеры или подводится от специальных подогревателей. Схема установки для сушки сублимацией аналогична схеме работы обычной вакуум-сушилки и отличается от последней лишь тем, что конденсаторы сублимационных сушилок охлаждаются не водой, а холодильным рассолом, имеющим температуру от —10 до —40° С. [c.801]
Принципиальная схема устройства сублимационной сушилки показана на рис. ХУ-37. В сушильной камере /, называемой сублиматором, находятся пустотелые плиты 2, внутри которых циркулирует горячая вода. На плитах устанавливаются противни 3 с высушиваемым материалом, имеющие снизу небольшие бортики. Поэтому противни не соприкасаются поверхностью днища с плитами 2 и тепло от последних передается материалу, преимущественно радиацией.
Паро-воздушная смесь из сублиматора 1 поступает в трубы конденсатора-вымораживателя 4, в межтрубном пространстве которого циркулирует хладоагент, например аммиак. Конденсатор включается в один циркуляционный контур с испарителем аммиачной холодильной установки и соединяется с вакуум-насосом, предназначенным для отсасывания неконденсирующихся газов и воздуха. В трубах конденсатора происходят конденсация и замораживание водяных паров. Для более удобного удаления льда обычно используют два конденсатора (на рис. ХУ-37 условно показан один), которые попеременно работают и размораживаются. [c.630]
Рассчитать схему одноступенчатой компрессионной холодильной установки, работающей на фреоне-12 (прил. 6) (рис. 4.4, где I -компрессор II – конденсатор III – регенеративный теплообменник IV -дроссельный вентиль V – испаритель). Установка работает с регенеративным теплообменником. [c.71]
Указанные схемы имеют следующие особенности. Пропановые холодильные установки обычно работают на трех изотермах.
Соответственно конденсат, образующийся при этом, подается в деметанизатор несколькими потоками. В детандере газ обычно расширяется с 5,0 до 2,8 МПа. В узле пропанового охлаждения и охлаждения обратными потоками газ охлаждается до —62 °С, а в детандере до —87 °С. [c.258]
В том случае, когда рабочий агент имеет повышенную удельную теплоемкость в жидкой фазе и в состоянии перегретого пара, а также небольшую теплоту парообразования, такая схема дает некоторый энергетический выигрыш. В частности, по этой схеме обычно выполняются холодильные установки, работающие на фреоне Ф-12. Схема такой установки и процесс ее работы в Т, s-диаграмме показаны на рис. 2.6. [c.60]
В электрической схеме (рис. 145,в) цепи управления автоматической работы холодильной установки реле давления включено в цепь аварийного реле /РЯ. Контакты аварийиото реле 1РП-2 находятся в цепи магнитного пускателя компрессора 1МП, вследствие чего компрессор может работать только при условии их зам(киутости, т.
е. при нормальном режиме давления в системе [c.288]
Для автоматического регулирования режима работы холодильной установки в схему включены приборы автоматики термостат ТДДА, терморегулируюший вентиль ТРВА-10, реле давления РДА, соленоидные вентили СВА-10 и СВА-25, магнитные пускатели. [c.300]
Важное значение в развитии холодильной техники имеют работы по автоматизации холодильньк установок. В 60-х годах в СССР были созданы схемы и средства автоматизации, налажено серийное производство надежных приборов автоматического контроля и регулирования работы холодильной установки. Внедрение автоматизации позволило повысить эффективность эксплуатации холодильной установки, обеспечить требования холодильной техники и технологии на всех стадиях процесса, повысить безопасность эксплуатации аммиачных установок и сэкономить энергетические и материальные ресурсы. [c.4]
Учитывая высокую стоимость рефрижераторного груза, правилами Регистра предусмотрено наличие на судне резервной холодильной установки.
Поддержание заданной температуры в охлаждаемом объеме должно обеспечиваться совместной работой двух компрессоров продолжительностью 18 ч в сутки. В качестве холодильных агентов применяются аммиак, ф-12 и ф-22. На пассажирских и товаро-пассажирских судах аммиачное охлаждение не рекомендуется. На рис. 196 показана схема фреоновой холодильной установки речного рефрижератора типа Советская Арктика . [c.370]
Принципиальная схема стенда приведена на рис. 84. Стенд состоит из ванны с налитым в нее уайт-спиритом, охлаждаемым при помощи холодильной установки. Для этой цели может быть использован холодильный агрегат какого-либо холодильника, переделанный соответствующим образом. Работа холодильной установки должна обеспечивать возможность медленного изменения температуры ванны в пределах до минус 22—24° С. Испарителем служит трубчатый змеевик, закрепленный на наружных поверхностях ванны, корпус которой изготовлен из листовой нержавеющей стали. В систему холодильного агрегата впаян дополнительный трубопровод, соединяющий нагне- [c.
114]
После установки и закрепления градирни и насоса прокладывают трубопроводы, затем монтируют арматуру и приборы согласно схеме. Схемой предусмотрена работа холодильной установки на свежей или щфкуля-ционной воде. При работе на циркуляционной воде с градирней открыты запорные вентили 2, 14, 8, 12 и закрыты вентили 7, 19, 3, 18, 16. [c.138]
Вследствие этого холодопроизводительность увеличивается незначительно (на пл. 1-Г-Ь-с-1), а расход энергии на сжатие увеличивается в значительно больщей степени (на пл. а-Ь-2 -2″-а). Однако такое изменение процесса дает ряд преимуществ исключается возможность гидравлических ударов и повышается на-дежность работы компрессора, уменьшается роль вредного пространства, увеличивается объемный коэффициент Я и повышается внутренний к. п. д. т]г компрессора. Для осуществления сухого хода компрессора в схему на рис. 9-2,а включается отделитель жидкости VI. Принцип работы холодильной установки с введением пароохладителя V и отделителя жидкости VI остается неизменным.
[c.267]
При проектировании неагрегатированной холодильной установки основные теплообменные аппараты (конденсаторы и испарители) подбирают для всей установки и соединяют коллекторами с компрессорами и другим оборудованием. При этом нагрузка на аппараты определяется из условия работы всех установленных компрессоров, включая резервные. Общая схема расчета аппаратов холодильной установки соответствует изложенной в гл. II настоящего пособия. [c.176]
Схемы холодильных установок – Справочник химика 21
Схемы холодильных установок с парокомпрессионными холодильными машинами [c.76]СХЕМЫ ХОЛОДИЛЬНЫХ УСТАНОВОК [c.194]
Насосы. Для обеспечения циркуляции рассола и воды в холодильной установке применяют центробежные насосы. В некоторых схемах холодильных установок центробежные насосы применяют для создания принудительной циркуляции аммиака в испарительной системе.
[c.217]
Лабораторные работы содержат материал о коэффициенте трансформации и характеристике однофазного трансформатора, правилах соединения измерительного трансформатора тока с приборами, схемах включения одно- и трехфазных двигателей, аппаратах управления и защиты, а также схемах защиты двигателей. Рассмотрены работа различных реле времени, электрические схемы холодильных установок. Отдельные работы посвящены изучению электроники на приборах, применяемых в холодильных установках и торгово-технологическом оборудовании. [c.279]
Такое соотношение достоинств и недостатков обеих систем не давало преобладающих преимуществ ни одной из них, вследствие чего на холодильных предприятиях обе системы получали примерно одинаковое распространение находятся в эксплуатации также предприятия, на которых часть помещений (обычно камеры замораживания) имеют систему непосредственного охлаждения, в то время как другая часть (обычно камеры хранения) — систему охлаждения с помощью хладоносителя.
В настоящее время это положение существенно изменилось в связи с широким применением автоматического регулирования и с появлением схем холодильных установок. [c.172]
ГЛАВА П СХЕМЫ ХОЛОДИЛЬНЫХ УСТАНОВОК [c.284]
Системы охлаждения и схемы холодильных установок [c.79]
Требования, предъявляемые к схемам холодильных установок [c.284]
В связи с этим к схемам холодильных установок предъявляются следующие требования [c.284]Схемы холодильных установок [c.286]
Завершающим этапом изучения курса является курсовой проект. Выбор темы курсового проекта имеет большое значение, так как по законченной работе судят об умении учащихся выполнять основные теплотехнические расчеты, о знании ими оборудования и схем холодильных установок, а также технологических процессов. [c.3]
В настоящее время проектные организации не включают в схему холодильных установок, работающих на аммиаке, водяные пере-охладители вследствие их малой эффективности.
В курсовых и дипломных проектах в схеме предусматривают аппарат для переохлаждения аммиака перед регулирующим вентилем. [c.88]
ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ ХОЛОДИЛЬНЫХ УСТАНОВОК [c.156]
ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ ХОЛОДИЛЬНЫХ УСТАНОВОК НЕПОСРЕДСТВЕННОГО [c.156]
ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ ХОЛОДИЛЬНЫХ УСТАНОВОК С РАССОЛЬНЫМ [c.166]
XIII. УМЕРЕННЫЙ ХОЛОД Схемы холодильных установок [c.777]
В схемы холодильных установок вклЛчено несколько узлов узлы схем машинного отделения и узлы схем испарительных систем. [c.397]
Схемы холодильных установок можно представлять как бы скомпонованными из нескольких узлов со своими специфическими особенностями. Такие узлы образуются у каждого из элементов холодильной машины. Узлы схем, относящиеся к машинному отделению, не имеют столь большого разнообразия, с каким приходится встречаться в схемах узлов испарительных систем.
Сравнительно небольшие отличительные особенности встречаются в схемах узлов машинного отделения при пригленении различных систем охлаждения — непосредственного и посредством хладоносителей. Главным образом, эти узлы отличаются наличием числа температур кипения, числа ступеней сжатия. Некоторые особенности узлов машинного отделения зависят от типа предусмотренного оборудования и числа установленных единиц. [c.289]
Знакомство c устройством и работой холодильных установок
Сегодня в охлаждении нуждается огромное количество продуктов, а еще без холода невозможно реализовать многие технологические процессы. То есть с необходимостью применения холодильных установок мы сталкиваемся в быту, в торговле, на производстве. Далеко не всегда удается использовать естественное охлаждение, ведь оно сможет понизить температуру лишь до параметров окружающего воздуха.
На выручку приходят холодильные установки. Их действие основано на реализации несложных физических процессов испарения и конденсации.
К преимуществам машинного охлаждения относится поддержание в автоматическом порядке постоянных низких температур, оптимальных для определенного вида продукта. Также немаловажными являются незначительные удельные эксплуатационные, ремонтные затраты и расходы на своевременное техническое обслуживание.
Как работает холодильная машина
Для получения холода используется свойство холодильного агента корректировать собственную температуру кипения при изменении давления. Чтобы превратить жидкость в пар, к ней подводится определенное количество теплоты. Аналогично конденсация парообразной среды наблюдается при отборе тепла. На этих простых правилах и основывается принцип работы холодильной установки.
Это оборудование включает в себя четыре узла:- компрессор
- конденсатор
- терморегулирующий вентиль
- испаритель
Между собой все эти узлы соединяются в замкнутый технологический цикл при помощи трубопроводной обвязки. По этому контуру подается холодильный агент.
Это вещество, наделенное способностью кипеть при низких отрицательных температурах. Этот параметр зависит от давления парообразного хладагента в трубках испарителя. Более низкое давление соответствует низкой температуре кипения. Процесс парообразования будет сопровождаться отнятием тепла от той окружающей среды, в которую помещено теплообменное оборудование, что сопровождается ее охлаждением.
При кипении образуются пары хладагента. Они поступают на линию всасывания компрессора, сжимаются им и поступают в теплообменник-конденсатор. Степень сжатия зависит от температуры конденсации. В данном технологическом процессе наблюдается повышение температуры и давления рабочего продукта. Компрессором создают такие выходные параметры, при которых становится возможным переход пара в жидкую среду. Существуют специальные таблицы и диаграммы для определения давления, соответствующего определенной температуре. Это относится к процессу кипения и конденсации паров рабочей среды.
Конденсатор – это теплообменник, в котором горячие пары хладагента охлаждаются до температуры конденсации и переходят из пара в жидкость.
Это происходит путем отбора от теплообменника тепла окружающим воздухом. Процесс реализуется при помощи естественной или же искусственной вентиляции. Второй вариант зачастую применяется в промышленных холодильных машинах.
После конденсатора жидкая рабочая среда поступает в терморегулирующий вентиль (дроссель). При его срабатывании давление и температура понижается рабочих параметров испарителя. Технологический процесс вновь идет по кругу. Чтобы получить холод необходимо подобрать температуру кипения хладагента, ниже параметров охлаждаемой среды.
На рисунке представлена схема простейшей установки, рассмотрев которую можно наглядно представить принцип работы холодильной машины. Из обозначений:- «И» — испаритель
- «К» -компрессор
- «КС» — конденсатор
- «Д» — дроссельный вентиль
Стрелочками указано направление технологического процесса.
Помимо перечисленных основных узлов, холодильная машина оснащается приборами автоматики, фильтрами, осушителями и иными устройствами.
Благодаря им установка максимально автоматизируется, обеспечивая эффективную работу с минимальным контролем со стороны человека.
В качестве холодильного агента сегодня в основном используются различные фреоны. Часть из них постепенно выводится из употребления ввиду негативного воздействия на окружающую среду. Доказано, что некоторые фреоны разрушают озоновый слой. Им на смену пришли новые, безопасные продукты, такие как R134а, R417а и пропан. Аммиак применяется лишь в масштабных промышленных установках.
Теоретический и реальный цикл холодильной установки
На этом рисунке представлен теоретический цикл простейшей холодильной установки. Видно, что в испарителе происходит не только непосредственно испарение, но и перегрев пара. А в конденсаторе пар превращается в жидкость и несколько переохлаждается. Это необходимо в целях повышения энергоэффективности технологического процесса.Левая часть кривой – это жидкость в состоянии насыщения, а правая – насыщенный пар. То, что между ними – паро-жидкостная смесь.
На линии D-A` происходит изменение теплосодержания холодильного агента, сопровождающееся выделением тепла. А вот отрезок В-С` наоборот, указывает на выделение холода в процессе кипения рабочей среды в трубках испарителя.
Реальный рабочий цикл отличается от теоретического ввиду наличия потерь давления на трубопроводной обвязке компрессора, а также на его клапанах.
Чтобы компенсировать данные потери работа сжатия должна быть увеличена, что снизит эффективности цикла. Данный параметр определяется отношением холодильной мощности, выделяемой в испарителе к мощности, потребляемой компрессором и электрической сети. Эффективность работы установки – это сравнительный параметр. Он не указывает непосредственно на производительность холодильника. Если данный параметр 3,3, это будет указывать, что на единицу электроэнергии, потребляемой установкой, приходится 3,3 единицы произведенного ею холода.
Чем больше этот показатель, тем выше эффективность установки.
РКЦ WSR
РЕГИОНАЛЬНЫЙ КООРДИНАЦИОННЫЙ ЦЕНТР WORLDSKILLS RUSSIA СВЕРДЛОВСКОЙ ОБЛАСТИ
VI Финал Национального чемпионата «Молодые профессионалы (ВОРЛДСКИЛЛС РОССИЯ)»
Результаты распределения квот в рамках Отборочных Соревнований на право участия в VI Финале Национального чемпионата «Молодые профессионалы (ВОРЛДСКИЛЛС РОССИЯ)»
Программы повышения квалификации Академии Ворлдскиллс
Инфраструктурные листы по компетенциям Финала WSR 2018
Просмотр >>
Отборочные соревнования на право участия в Финале Национального чемпионата «Молодые профессионалы» (WorldSkills Russia) – 2018
Конкурсная документация по отборочным соревнованиям в рамках Финала Национального чемпионата WorldSkills Russia в 2018 году
Демонстрационный экзамен 2018
Результаты проведения Регионального чемпионата по стандартам WorldSkills в Свердловской области в 2018 году
Итоги VI открытого Регионального чемпионата «Молодые профессионалы» (WorldSkills Russia) Свердловской области
СМИ о региональном чемпионате WorldSkills 2018
Сборник принципиальных электрических производственного обурудования
Принципиальная электрическая схема автоматизации погружного насоса по уровню воды в водонапорной башне.
№2
Принципиальная электрическая схема ПВУ-4М
№3
Принципиальная электрическая схема кормораздатчика РВК-Ф-74.
№4
Принципиальная электрическая схема навозоуборочного конвейера КСГ-7-02 (ТСН-160А).
№5
Принципиальная электрическая схема управления освещением в функции освещенности.
№6
Принципиальная электрическая схема управления ОПК-2.
№7
Принципиальная электрическая схема управления бункером активной вентиляции зерна БВ – 25
№8
Технологическая (а) и принципиальная электрическая (б) схемы управления двухагрегатной откачивающей насосной станции
№9
Функциональная схема автоматического управления концентрацией минеральных удобрений
№10
Принципиальная электрическая схема управления облучением растений в теплице установкой ОТ-400МИ
№11
Принципиальная электрическая схема управления проточным водонагревателем ЕПВ-2А
№12
Технологическая схема электрокалориферной установки:
1—рама; 2 — переходной патрубок; 3—электрокалорифер; 4— мягкая вставка; 5 — вентилятор
Принципиальная электрическая схема электрокалориферной установки серии СФОЦ.
№13
Принципиальная электрическая схема холодильной установки МХУ-8С.
№14
ПРинципиальная электрическая схема управления тельфера
№15
Принципиальная электрическая схема электролитической установки.
№16
Принципиальная электрическая схема управления двухскоростным электродвигателем вентиляционной установки.
№17
Принципиальная электрическая схема управления оборудованием увлажнения воздуха К-П-6.
№18
Принципиальная электрическая схема ионизационной установки
№19
Принципиальная электрическая схема самоходной установки ультрафиолетового облучения УОК-1
№20
Принципиальная электрическая схема смесителя кормов СКО-Ф
Электрическая цепь холодильника и работа
Привет друзья,
В этой статье я собираюсь обсудить электрическую схему холодильника и принцип работы .
Вы найдете эту статью интересной и познавательной. Итак, давайте начнем.
Обычный тип бытового холодильника имеет форму шкафа с компрессором, конденсатор и ресивер расположены в основании. Расширительный клапан и змеевики испарителя находятся в шкафу для хранения с трубопроводами, по которым жидкий хладагент проходит через корпус.Обычно в качестве хладагентов используются хлористый метилен, фреон-12 и фреон-11.
Холодильное оборудование не только снабжено шкафом с двойными стенками, заполненным материалами с высокой теплоизоляцией, такими как стекловолокно, пробка или вспененная резина, но и по всей внутренней поверхности дверного полотна используется уплотнение из мягкой резины, которое делает шкаф воздухонепроницаемым.
Также дверь снабжена механизмом автоматического закрывания – дверные петли выполнены таким образом, что створка двери, оставленная в открытом положении, автоматически приходит в положение закрытия под действием силы тяжести, а по мере приближения к закрытому положению притягивается установленной магнитной полосой за уплотнительным резиновым кольцом и, таким образом, дверь закрывается с щелчком.
Все это делается для предотвращения утечки атмосферного тепла внутрь холодильника. Основная мера предосторожности заключается в том, что очень горячие вещи не следует помещать в холодильник, если это будет сделано, это приведет к быстрому испарению хладагента в змеевиках испарителя, создавая большое давление пара, увеличивая нагрузку компрессора. Это может привести к повреждению двигателя, рассчитанного на короткое время.
Тепло от предметов, подлежащих охлаждению, переносится к змеевикам испарителя с помощью воздуха, находящегося в шкафу.Рабочая жидкость, известная как хладагент, используемая в холодильнике, легко испаряется и конденсируется или попеременно переходит из паровой в жидкую фазы, не выходя из холодильника. Хладагент продолжает циркулировать от змеевика испарителя к конденсатору до тех пор, пока двигатель компрессора не будет подключен к источнику питания.
Во время испарения он поглощает тепло предметов, помещенных в холодильник, а при конденсации, охлаждении или сжижении отдает тепло вне холодильника.
Тепло, поглощаемое предметами, помещенными в холодильник, во время испарения используется в качестве скрытой теплоты для преобразования его из жидкости в пар.Таким образом создается охлаждающий эффект в рабочей жидкости. А это снижает температуру внутри холодильника.
При достижении заданного значения температуры внутри холодильника срабатывает термовыключатель и отключает двигатель компрессора от электропитания. Дальнейшая циркуляция хладагента и его охлаждающее действие прекращаются.
Через некоторое время, когда температура увеличивается и достигает заданного значения, термостат снова срабатывает и подключает двигатель компрессора к сети.И снова начинается процесс охлаждения. Этот цикл непрерывно повторяется для поддержания температуры в заданном температурном диапазоне.
Таким образом, хладагент циркулирует по змеевикам холодильника для поддержания температуры в требуемом температурном диапазоне.
Электрическая цепь холодильника
Электрическая схема холодильника представлена на рис.
Холодильник оснащен дверным кнопочным выключателем, который закрывается при открытии холодильника и включает лампу.Однофазный асинхронный двигатель с расщепленной фазой используется в герметичном компрессорном блоке для работы компрессора. Расцепитель тепловой перегрузки предназначен для защиты двигателя от повреждения при перегрузке по току.
Термостатический переключатель предназначен для контроля температуры внутри холодильника. Температуру внутри холодильника можно регулировать с помощью регулятора температуры. Чем больше расстояние между контактами, тем больше будет температура внутри холодильника и наоборот.Для защиты двигателя от пониженного напряжения необходимо использовать автоматический регулятор напряжения, поскольку в случае падения приложенного напряжения двигатель будет потреблять большой ток для создания требуемого крутящего момента и нагреваться.
Детали системы сжатия пара
Хладагент в этом блоке циркулирует через различные компоненты системы с помощью двигателя, установленного в блоке компрессора, где он претерпевает ряд изменений в своем состоянии.
Каждый рабочий цикл состоит из четырех основных изменений состояния хладагента:
(i) расширение, (ii) испарение, (iii) сжатие и (iv) конденсация.
Система сжатия пара бытового холодильника состоит из следующих пяти основных частей:
Компрессор : Парообразный хладагент низкого давления и температуры из испарителя всасывается в компрессор через впускной или всасывающий клапан, где он сжимается к высокому давлению и температуре. Парообразный хладагент высокого давления и температуры выпускается в конденсатор через нагнетательный или выпускной клапан.
Конденсатор : Конденсатор или охладитель состоит из змеевиков труб, в которых пар хладагента высокого давления и температуры охлаждается и конденсируется.Хладагент, проходя через конденсатор, отдает скрытую теплоту окружающему воздуху. Таким образом, горячий пар хладагента, полученный от компрессора, преобразуется в жидкую форму в конденсаторе.
Ресивер : Сконденсированный жидкий хладагент из конденсатора хранится в сосуде, известном как ресивер, откуда он подается к расширительному клапану или регулирующему клапану хладагента.
Расширительный клапан или дроссельный клапан : Функция этого клапана состоит в том, чтобы обеспечить прохождение жидкого хладагента под высоким давлением и температурой с контролируемой скоростью после снижения его давления и температуры.Часть жидкого хладагента испаряется при прохождении через расширительный клапан, но большая часть испаряется в испарителе при низком давлении и температуре.
Испаритель : Испаритель состоит из змеевиков трубы, в которых парожидкостный хладагент при низком давлении и температуре испаряется и превращается в парообразный хладагент при низком давлении и температуре. В процессе испарения парожидкостный хладагент поглощает скрытую теплоту парообразования из охлаждаемой среды (т.е. предметы, помещенные в холодильник).
Спасибо, что прочитали “ электрическая схема холодильника и принцип работы “. Пожалуйста, поставьте лайк и поделитесь этой статьей, чтобы поддержать и поощрить меня.
Охлаждение| MCQ
1. Холодильная машина весом в одну тонну означает, что
(а) общий вес машины составляет одну тонну.
(b) количество используемого хладагента составляет одну тонну.
(c) одна тонна воды может быть преобразована в лед.
(d) одна тонна льда при таянии от 0°C и при 0°C за 24 часа охлаждающий эффект эквивалентен 14 000 кДж в час.
Ответ: (d) одна тонна льда при таянии от 0°C и при 0°C за 24 часа охлаждающий эффект эквивалентен 14000 кДж в час.
ПОКАЖИТЕ ОТВЕТ
2. Мощность холодильной машины выражается как
. (а) внутренний объем шкафа.
(b) минимальная достигнутая температура.
(c) полная масса машины в тоннах.
(d) скорость отвода тепла от охлаждаемого помещения.
Ответ: г) скорость отвода тепла от охлаждаемого помещения.
ПОКАЖИТЕ ОТВЕТ
3. Какие из следующих свойств хладагента нежелательны?
(а) Высокая критическая температура.
(b) Низкая удельная теплоемкость жидкости.
(c) Высокая температура кипения.
(d) Низкий удельный объем пара.
(e) Высокая скрытая теплота парообразования.
Ответ: (c) Высокая температура кипения.
ПОКАЖИТЕ ОТВЕТ
4. Различные желательные свойства, которыми должны обладать хладагенты,
(а) не вызывает коррозии и не воспламеняется.
(b) нетоксичен и не имеет неприятного запаха при низком рабочем давлении.
(с) как (а), так и (б).
(d) ничего из вышеперечисленного.
Ответ: (c) как (a), так и (b).
ПОКАЖИТЕ ОТВЕТ
5. В холодильном цикле поток хладагента контролируется
. (а) компрессор.
(б) расширительный клапан.
(в) конденсатор.
(г) испаритель.
Ответ: (b) расширительный клапан.
ПОКАЖИТЕ ОТВЕТ
6. Какая часть парокомпрессионного холодильного цикла обеспечивает эффект охлаждения?
(а) Испаритель.
(б) Конденсатор.
(с) Расширительный клапан.
(г) Компрессор.
ПОКАЖИТЕ ОТВЕТ
7. ……используется в качестве хладагента в пароабсорбционном холодильнике.
(a) Аквааммиак
(b) Фреон
(c) Вода
(d) Диоксид серы
Ответ: (a) аммиачная вода
ПОКАЖИТЕ ОТВЕТ
8.Хладагент Фреон 12 представляет собой соединение, состоящее из
(а) углерод, фтор и хлор.
(b) углерод, хлор и водород.
(c) углерод, фтор и водород.
(d) хлор, бром и йод.
Ответ: (а) углерод, фтор и хлор.
ПОКАЖИТЕ ОТВЕТ
9. Аммиак предпочтительнее использовать в качестве хладагента в крупных коммерческих установках, потому что
(а) не является тоником.
(б) имеет низкое рабочее давление.
(с) стоит относительно дешево.
(d) имеет низкую скрытую теплоту.
Ответ: (b) у него низкое рабочее давление.
ПОКАЖИТЕ ОТВЕТ
10. На какой из следующих узлов парокомпрессионной системы неблагоприятно влияет присутствие влаги?
(а) Испаритель.
(б) Расширительный клапан.
(с) Компрессор.
(г) Конденсатор.
Ответ: (b) Расширительный клапан.
ПОКАЖИТЕ ОТВЕТ
11.В системе абсорбции паров бромид лития используется как
. (а) хладагент.
(б) смазка.
(в) абсорбент.
(d) охлаждающее вещество.
ПОКАЖИТЕ ОТВЕТ
12. Пароабсорбционные холодильные системы имеют преимущества
. (а) отсутствие движущихся частей.
(б) универсальный источник питания.
(c) автоматическая разморозка.
(г) как (а), так и (б).
Ответ: (d) как (a), так и (b).
ПОКАЖИТЕ ОТВЕТ
13.Термоэлектрическая холодильная система имеет преимущества
. (а) небольшая начальная стоимость.
(б) отсутствие движущихся частей.
(c) простота автоматического управления изменением величины тока.
(г) как (б), так и (в).
Ответ: (d) как (b), так и (c).
ПОКАЖИТЕ ОТВЕТ
14. В бытовом холодильнике компрессор и двигатель собраны в единый блок, известный как ……….. герметичный блок.
(a) герметично
(b) гомогенно
(c) гетерогенно
(d) ни один из этих
ПОКАЖИТЕ ОТВЕТ
15.Герметичные блоки имеют преимущество(я)
. (а) относительно бесшумная работа.
(b) проблема с минимальной утечкой газа, так как никакие движущиеся части не проходят через корпус уплотнения.
(c) минимальные требования к техническому обслуживанию.
(г) все вышеперечисленное.
Ответ: (г) все вышеперечисленное.
ПОКАЖИТЕ ОТВЕТ
16. Какой из перечисленных двигателей используется в бытовых холодильниках?
(а) Шунтирующий двигатель постоянного тока.
(b) Реактивный двигатель.
(c) Однофазный асинхронный двигатель.
(г) Синхронный двигатель.
Ответ: (c) Однофазный асинхронный двигатель.
ПОКАЖИТЕ ОТВЕТ
17. Было замечено, что компрессор бытового холодильника работает сравнительно долго, это указывает на то, что
(а) вышел из строя термостат.
(б) машина перегружена.
(c) закупорена капиллярная трубка.
(d) ничего из вышеперечисленного.
Ответ: (b) машина перегружена.
ПОКАЖИТЕ ОТВЕТ
18. В холодильнике разморозка может производиться по
(а) открытие дверцы холодильника.
(б) остановка компрессора на некоторое время.
(c) размещение лотков с теплой водой в холодильнике.
(d) любой из вышеперечисленных.
Ответ: (d) любой из вышеперечисленных.
ПОКАЖИТЕ ОТВЕТ
19. Типы кулеров для воды
(а) мгновенного или напорного типа.
(б) тип хранения.
(c) вытяжной вентилятор.
(г) как (а), так и (б).
Ответ: (d) как (a), так и (b).
ПОКАЖИТЕ ОТВЕТ
20. Кондиционирование – это одновременное управление……….в замкнутом пространстве.
(a) температура
(b) влажность
(c) движение воздуха
(d) температура, влажность, чистота и движение воздуха
Ответ: (d) температура, влажность, чистота и движение воздуха
ПОКАЖИТЕ ОТВЕТ
21.……….это процесс, который обычно используется для летнего кондиционирования воздуха.
(a) Охлаждение с осушением
(b) Химическое осушение
(c) Адиабатическое охлаждение
(d) Охлаждение с увлажнением
Ответ: (a) Охлаждение с осушением
ПОКАЖИТЕ ОТВЕТ
22. ………..это процесс, который обычно используется при зимнем кондиционировании воздуха.
(a) Увлажнение
(b) Осушение
(c) Обогрев и увлажнение
(d) Обогрев и осушение
Ответ: (c) Отопление и увлажнение
ПОКАЖИТЕ ОТВЕТ
23.
Воздух осушается
(а) охлаждение.
(b) химическая абсорбция.
(с) отопление.
(г) как (а), так и (б).
Ответ: (d) как (a), так и (b).
ПОКАЖИТЕ ОТВЕТ
24. По сравнению с отдельными системами центральная система кондиционирования имеет ………… общую эффективность.
(a) выше
(b) ниже
(c) такое же
(d) непредсказуемо
ПОКАЖИТЕ ОТВЕТ
25. Основным(и) недостатком(ами) кондиционирования воздуха центрального типа является то, что
(а) удаление пыли очень дорого.
(b) отсутствие каких-либо индивидуальных регулировок температуры в помещении.
(c) сигаретный дым и бактерии, присутствующие в возвратном воздухе из инфицированных помещений, перераспределяются в здоровые помещения.
(г) все вышеперечисленное.
Ответ: (c) сигаретный дым и бактерии, присутствующие в возвратном воздухе из инфицированных помещений, перераспределяются в здоровые помещения.
ПОКАЖИТЕ ОТВЕТ
26. Какие из следующих унитарно-центральных систем широко используются?
(а) Фанкойлы.
(b) Индукционные блоки.
(c) Все высокоскоростные воздушные системы.
(г) Все вышеперечисленное.
Ответ: (d) Все вышеперечисленное.
ПОКАЖИТЕ ОТВЕТ
27. Условия, способствующие комфорту, зависят от
(а) влажность.
(б) температура.
(с) движение воздуха.
(г) чистота воздуха.
(e) все вышеперечисленные факторы.
Ответ: (e) все вышеперечисленные факторы.
ПОКАЖИТЕ ОТВЕТ
Использование электроэнергии | Все сообщения
© www.yourelectricalguide.com/ электрическая схема холодильника и принцип работы.
Электрическая схема холодильника (со схемой)
В этой статье мы поговорим об электрической схеме холодильника с его схемой.
Охлаждение для бытовых целей применяется главным образом в виде бытовых холодильников и морозильных камер. Основной целью этого типа холодильного оборудования является обеспечение низкой температуры для хранения и раздачи продуктов и напитков.Он представляет собой значительную часть холодильной промышленности из-за использования этих агрегатов в большом количестве.
Рост пищевых микроорганизмов происходит достаточно быстро (примерно в 100 раз) при 10°С, чем при температуре ниже 4°С. Чтобы сохранить фрукты, овощи, рыбу, мясо, молоко, лекарства и т. д. от порчи при более высокой температуре (как правило, в летний сезон), особое внимание уделяется использованию холодильников. Хранение скоропортящихся продуктов при низкой температуре значительно снижает активность как ферментов, так и микроорганизмов.
Для хранения в домашних условиях обычно используется краткосрочное или временное хранение. Бытовые холодильники и морозильники, используемые для этой цели, обычно имеют небольшие размеры и грузоподъемность от 1/20 до 1/2 тонны.
Установки, как правило, автономны и герметичны. В связи с непродолжительным хранением загрузка бытового холодильника носит непостоянный характер.
Требования к бытовому холодильнику заключаются в том, что он должен быть простым по конструкции, автоматическим в действии, иметь номинальную начальную стоимость, надежным и не требующим экспертного осмотра и ремонта.Следует использовать не вызывающий раздражения и нетоксичный хладагент. Обычно в качестве хладагентов используются хлористый метилен, фреон-12 и фреон-11.
Обычные типы бытовых холодильников имеют форму шкафа с блоком двигателя-вентилятора компрессора, конденсатором и ресивером, установленными в их основании. Расширительный клапан и змеевики испарителя находятся в шкафу для хранения с трубопроводами, по которым жидкий хладагент проходит через корпус. Тепло от охлаждаемых тел переносится к змеевикам испарителя с помощью воздуха, находящегося в камере.
Используемый холодильник может быть открытого компрессорного типа; герметичного компрессорного или абсорбционного типа.
Обычно используются холодильники герметичного типа. Основные преимущества заключаются в том, что проблема утечки газа сведена к минимуму, так как через герметичный корпус не проходят движущиеся части, он работает относительно бесшумно и не требует обслуживания. В компрессоре открытого типа двигатель приводит в движение компрессор с помощью шкива и ремня. Это используется в больших коммерческих холодильниках.
Холодильное оборудование не только оснащено шкафом с двойными стенками, упакованными материалами с высокой теплоизоляцией, такими как стекловолокно, пробка или вспененная резина, но также по всей внутренней поверхности дверного полотна используется уплотнение из мягкой резины, которое делает шкаф воздухонепроницаемым. Также дверь снабжена механизмом автоматического закрывания – дверные петли предусмотрены таким образом, что дверная створка, оставленная в открытом положении, автоматически закрывается под действием силы тяжести, а когда она приближается к закрывающему положению, она притягивается магнитной полосой, установленной за дверцей.
уплотнительное резиновое кольцо и, таким образом, дверь закрывается с щелчком.Все это делается для предотвращения утечки атмосферного тепла внутрь холодильника.
Основная мера предосторожности заключается в том, что нельзя помещать в холодильник очень горячие предметы. Если это сделать, хладагент быстро испарится в змеевиках испарителя, создав большое давление пара, что приведет к увеличению нагрузки на компрессор и, как следствие, двигатель работать дольше, чтобы понизить температуру в морозильной камере. Это может привести к повреждению двигателя, рассчитанного на короткое время.Также влага, выделяющаяся от горячих вещей, замерзнет вокруг морозильной камеры, которую необходимо разморозить.
Электрическая схема холодильника представлена на рис. 9.5. Холодильник снабжен дверным кнопочным выключателем, который замыкается при открытии холодильника и включает лампу. Однофазный асинхронный двигатель с конденсаторным пуском используется в холодильниках открытого типа, а однофазный асинхронный двигатель с расщепленной фазой используется в герметичных холодильниках.
Электромагнитное реле предназначено для подключения вспомогательной обмотки при пуске и отключения ее при наборе скорости двигателем.Расцепитель тепловой перегрузки предназначен для защиты двигателя от повреждения при перегрузке по току.
Термостатический переключатель предназначен для контроля температуры внутри холодильника. Температуру внутри холодильника можно регулировать с помощью регулировочного винта. Чем больше расстояние между контактами, тем больше будет температура внутри холодильника и наоборот. Для защиты двигателя от пониженного напряжения необходимо использовать автоматический регулятор напряжения, поскольку в случае падения приложенного напряжения двигатель будет потреблять большой ток для создания требуемого крутящего момента и нагреваться, поэтому тепловое реле перегрузки будет многократно отключать и подключать двигатель. поставлять, в конечном итоге сжигая его.
Дом Ocean Breeze > Поддержка > Автономная базовая схема проводкиБазовая электрическая схема для серии OBАвтономный морской блок переменного тока (от 6 до 18 тыс.  БТЕ)
Инструкция по эксплуатации и руководство пользователя | Инструкции по установке | Настройка термостата | Автономные морские кондиционеры
| ||
Страница не найдена | Parts Town
Привет, добро пожаловать в Parts Town!
Parts Town и 3Wire объединили свои усилия и объединились с IPC, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.
Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.
Привет, добро пожаловать в Parts Town!
Parts Town и 3Wire объединили усилия и объединились с NDCP, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.
Привет, добро пожаловать в Parts Town!
Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.
Привет!
RSCS и Parts Town объединили усилия, объединив команду, которую вы знаете, с самым большим ассортиментом в отрасли и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.
Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.
Привет, добро пожаловать в Parts Town!
Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с отличной командой, которую вы знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям.Все выглядит немного по-другому, это правда, но вы действительно находитесь в правильном месте.
Что вы можете ожидать:
- Самые доступные детали на планете — все OEM, все время
- Отличные технологии, облегчающие поиск и покупку деталей, включая поиск серийных номеров, PartSPIN® и Smart Manuals, можно найти на сайте partstown.com и в нашем ведущем в отрасли мобильном приложении
- Исключительное качество обслуживания клиентов от команды, которую вы знаете и которой доверяете, благодаря каждому электронному письму, живому чату, текстовому или телефонному звонку, предоставляемому дружелюбной и знающей командой
- В более позднее время, чем кто-либо еще — предлагает поддержку и доставку всех заказов на складе до 21:00 по восточноевропейскому времени
Чего ожидать:
Готовы начать? Поехали!
Продолжить в Parts TownИщете запчасти для оборудования для производства напитков?
Marmon Link — это новый магазин оригинальных запчастей для семейства производителей оборудования Marmon.
Найдите детали и аксессуары для дозаторов напитков, а также детали для устройств Cornelius, Prince Castle, Silver King, Angelo Po и Sabre King.
安装说明书
%PDF-1.5 % 1 0 объект >>>]/ON[64134 0 R 66089 0 R 66145 0 R 66201 0 R]/Приказ 66202 0 R/RBGroups[]>>/OCGs[64134 0 R 66089 0 R 66145 0 R 66201 0 R]>>/ Страницы 3 0 R/Тип/Каталог>> эндообъект 66084 0 объект >/Шрифт>>>/Поля[]>> эндообъект 62229 0 объект > эндообъект 66088 0 объект >поток приложение/pdf
сделал: FA92626C9F5EE611985AA5618364B631uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: 430ac10a-EC2A-4844-92bd-0f656fb6b3b0xmp.did: DA54E4D51A38E611AFE5EE6088CC8355uuid: 5D20892493BFDB11914A8590D31508C8proof: pdf
