Вертолет Ка-50 "Черная акула": история создания, летные характеристики

Головная серийная машина впервые поднялась в воздух 22 мая 1991 года. Вертолет получил новое название Ка‑50. Имя "Черная акула" закрепилось за боевой машиной после выхода на киноэкраны в 1993 году российского боевика с таким названием, в котором новому вертолету была отведена главная роль.

Указом Президента России в августе 1995 года боевой вертолет Ка‑50 был принят на вооружение авиации сухопутных войск России.

Опыт боевого применения Ка‑50 получил в ходе военных действий в Чечне, где с декабря 2000 года по январь 2001 года действовала боевая экспериментальная группа, в состав которой входили две "Черные акулы".

За все время испытаний и эксплуатации этой машины произошло две катастрофы Ка‑50. 3 апреля 1985 года на опытной машине Ка‑50 разбился летчик-испытатель Герой Советского Союза Евгений Ларюшин. А 17 июня 1998 года в Торжке (Тверская область) в результате крушения "Черной акулы" погиб начальник Центра боевой подготовки армейской авиации Герой России генерал‑майор Борис Воробьев. Обе катастрофы Ка‑50 произошли из-за того, что вертолеты резко маневрировали, в результате чего произошел перехлест несущих винтов.

Ка‑50 имеет соосную схему расположения несущих винтов, хвостовой рулевой винт исключен. За счет такой схемы конструкторам удалось уменьшить диаметр винтов и общие размеры вертолета. Ка‑50 имеет фюзеляж и хвостовое оперение самолетного типа, убирающееся в полете трехстоечное шасси с передней стойкой и сравнительно большое крыло. Важнейшей особенностью Ка‑50, отличающей его от всех построенных и разрабатываемых боевых вертолетов, является использование на нем экипажа из одного летчика, что потребовало высокой степени автоматизации управления вертолетом и его вооружением.

Кабина пилота имеет защиту из комбинированной (сталь/углепластик) брони, способной выдерживать попадание в борт нескольких снарядов калибра 23 миллиметра. Остекление кабины обеспечивает защиту от попадания пуль. Броней, общая масса которой составляет 350 килограммов, защищены также основные агрегаты вертолета.

На вертолете установлено катапультное кресло К‑37 с тянущей ракетной системой, обеспечивающее катапультирование летчика во всем диапазоне высот и скоростей полета, включая нулевые. Для обеспечения безопасности катапультирования лопасти несущих винтов предварительно отстреливаются.

За кабиной летчика смонтированы агрегаты топливной, гидравлической и других систем, здесь же находится отсек главного редуктора. К задней части фюзеляжа крепится горизонтальное и вертикальное хвостовое оперение. Под консолями крыла вертолета находятся по два пилона для подвески вооружения.

Для ведение разведки наземных целей на вертолет устанавливаются стабилизированные телевизионный и инфракрасный сенсоры, позволяющие определить цель на дистанции 20 километров в дневное и 13 километров в ночное время.

Силовая установка вертолета состоит из двух газотурбинных двигателей ТВ3‑117ВМА, установленных по бокам в верхней части фюзеляжа. Двигатели снабжены экранно‑выхлопными устройствами для снижения инфракрасной заметности вертолета, а также пылезащитными устройствами, снижающими износ лопаток турбокомпрессора. Силовая установка имеет систему автоматического регулирования, которая в случае выхода из строя одного из двигателей автоматически переводит другой двигатель на повышенный режим работы.

Двигатели силовой установки приводят во вращение два расположенных соосно несущих винта диаметром 14,5 метра. Их лопасти, изготовленные из композиционных материалов, имеют прямоугольную форму.

Ка‑50 "Черная акула" обладает повышенной боевой живучестью: жизненно важные системы и агрегаты дублированы и защищены. Элементы несущей системы и трансмиссии имеют дополнительный запас прочности, используются протектированные взрывобезопасные топливные баки, установлена система пожаротушения.

Ка‑50 способен переносить и применять широкую номенклатуру различного вооружения (в том числе и зарубежные образцы) общей массой до 2800 килограмм (2000 килограмм на пилонах).

Вертолёт оснащён несъёмной одноствольной автоматической пушкой 2А42 калибра 30 миллиметров. Питание пушки ленточное, селективное. Пилот имеет возможность выбора бронебойных или осколочно‑фугасных снарядов, а также темпа стрельбы (550 или 350 выстрелов в минуту). Максимальный боекомплект пушки, в двух патронных ящиках, составляет 460 снарядов. Очереди идут с автоматической отсечкой по 20 или 10 снарядов.

Подвесное вооружение размещается на вертолете на четырех пилонах, которые могут отклоняться вниз на угол до 10 градусов. Здесь могут быть установлены противотанковые ракеты с автоматической лазерно‑лучевой системой наведения (могут применяться и по воздушным целям), а также неуправляемое ракетное и пушечное вооружение.

Для защиты вертолета от управляемых ракет с инфракрасными головками самонаведения на концах крыла размещены контейнеры с тепловыми ловушками. На вертолете также установлен бортовой комплекс радиоэлектронного противодействия.

Вертолет Ка‑50 имеет несколько модификаций:

ria.ru

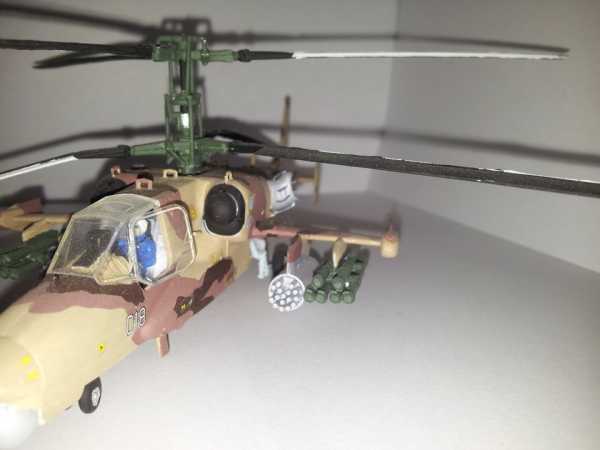

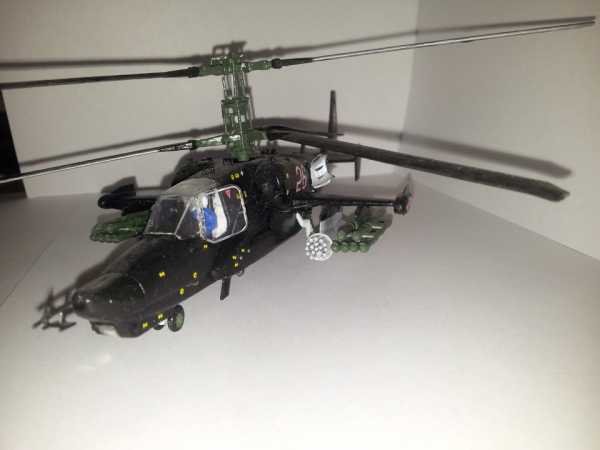

Мое увлечение — Ка-50 ЧЕРНАЯ АКУЛА — DRIVE2

К — 50 ЧЕРНАЯ АКУЛА

Тактико-технические характеристики Ка-50 "Чёрная акула"

Экипаж, чел. 1
Скорость, км/ч максимальная в пологом пикировании — 350
максимальная в горизонтальном полете — 310
крейсерская — 270
Потолок, м статический — 4000
динамический — 5500
Вертикальная скороподъемность
на высоте 2500 м 10 м/с
Дальность, км перегоночная — 1200
действия — 450
Масса, кг максимальная взлетная — 10800
нормальная взлетная — 9800
пустого вертолета — 7700
Максимальная боевая нагрузка, кг 1811
Габариты вертолета, м диаметр несущих винтов — 14,5
длина с вращающимися винтами — 16
размах крыла — 7,34

высота — 4,93
Двигатель ГТД ТВЗ-117, 2 по 2200 л.с.
Вооружение Встроенное пушечное: 1 х 30-мм 2А42
Точек подвески: 4
Масса подвески: 2000 кг
Подвесное пушечное: 2 × 23-мм пушки УПК–23–250
Неуправляемое ракетное: НАР С-13 — 2 × 5 шт.
НАР С-8 — 4 × 20 шт.; тяжёлый НУРС С-24
Управляемое ракетное:
ПТУР «Вихрь» — 2 × 6 шт.; Х-25МЛ
«Воздух-воздух»: Игла-В — 2 × 2 шт.; Р-73
Бомбовое: ФАБ-500, -250, -120, -100;
КМГУ-2; ЗБ-500; РБК-500, -250.

В 1976 году, параллельно с развертыванием работ по созданию Ми-28, в ОКБ имени Н.И. Камова приступили к проектированию второго (после Ка-29) боевого вертолета, получившего обозначение В-80. Думаю, выбор схемы новой машины был не прост. С одной стороны, накоплен уникальный опыт в области разработки вертолетов соосной схемы, позволявшей существенно повысить маневренные характеристики и получить более высокую продолжительность и дальность полета при одинаковой грузоподъемности, чем у вертолетов одновинтовой схемы.

С другой стороны, заказчик — фронтовая авиация — накопил свой багаж, эксплуатируя вертолеты, созданные в ОКБ имени М.Л. Миля. Естественно, за 30 лет сложились и определенные связи, положительно влиявшие на боеготовность вертолетных частей сухопутных войск. Значит, требовалось создать машину, разрушившую бы существовавшие стереотипы и способную уже на начальном этапе летных испытаний продемонстрировать свое превосходство.
Ставка на соосную схему, вопреки скептикам, позволяла разрубить многие «тугие» узлы, то и дело возникавшие еще в процессе предварительного проектирования. Но главное, на что решились конструкторы, — это, вопреки устоявшимся взглядам, сделать ставку на одноместную машину, правда, рассчитывая, что промышленность сможет создать оборудование, помогающее пилоту отыскивать неприятеля на поле боя и, исходя из степени угрозы, выбирать оружие.

Одноместная компоновка вертолета позволила также уменьшить вес необходимой брони и размеры машины, сократить расходы на обучение летного и технического состава, снизить человеческие потери в военное время. На одноместном вертолете соосной схемы проще решались задачи аварийного покидания при использовании катапультных систем.
Но создавать машину, сделав ставку исключительно на новинки, опасно, да и техника, развивающаяся по своим законам, вынуждает применять похожие технические решения. Так, в Ка-50 "Чёрная акула" и Ми-28 двигатели расположили не единым блоком, как на предшественниках, а по бортам фюзеляжа, что исключало их поражение одним выстрелом.

Более высокие весовая отдача и тяговооруженность (за счет отсутствия потерь на рулевой винт) позволили продолжать полет в случае отказа одного из двигателей.
Кроме этого, в вертолете для защиты пилота от средств поражения применили комбинированную броню из стальных и алюминиевых сплавов, а также бронестекла. Экранировали систему управления машиной и наиболее важные агрегаты и оборудование. Разработали двухконтурную конструкцию лонжерона лопасти несущего винта и многое другое, способствующее повышению боевой и эксплуатационной эффективности. В состав арсенала вертолета Ка-50 "Чёрная акула" включили 30-мм пушку 2А42 с боезапасом 460 патронов. Особенностью орудия являются селективное (выборочное) боепитание и переменный темп стрельбы.

Кроме этого, на четырех узлах внешней подвески можно размещать универсальные пушечные контейнеры УПК-250-23 с двуствольным орудием ГШ-23 и боекомплектом 500 патронов, НАР С-13, С-8 и С-24, до 12 ПТУР «Вихрь» и ракеты класса «воздух — земля» Х-25МЛ. Кроме этого, допускается подвеска четырех управляемых ракет класса «воздух — воздух» «Игла-В» и Р-73, а также авиабомб калибра от 100 до 500 кг, контейнеров малогабаритных грузов КМГУ-2, зажигательных баков ЗБ-500 и РБК-250/500. Для увеличения дальности полета предусмотрена подвеска до четырех 500-литровых топливных баков. В мае 1981 года состоялась защита эскизного проекта и макета В-80, и спустя год, 17 июля, летчик-испытатель ОКБ Бездетный опробовал первый прототип вертолета (бортовой № 010) в полете.

Эта машина была, по сути, демонстрационной, поскольку на ней стояли двигатели, заимствованные с вертолета Камова, отсутствовало многое оборудование. Тем не менее это позволило определить основные летные данные, оценить маневренность.

Испытания Ка-50 "Чёрная акула" проводились в Подмосковье, и по требованию сотрудников режимно-секретной службы на вертолет нанесли «гражданскую» символику, а на бортах наклеили пленку с рисунками иллюминаторов. Но это чуть не привело к трагедии. В одном из полетов пленка отклеилась и попала в двигатель. После чего от маскировки отказались.
Второй летный экземпляр (бортовой № 011), поднявшийся в воздух 16 августа 1983 года, был оснащен всеми основными системами и предназначался для отработки вооружения и авиационного оборудования.

Информация о новинке советского авиапрома быстро проникла сквозь стены «железного занавеса», и НАТО присвоило ей свое кодовое обозначение — Hokum А.
Во время испытаний машины на боевую живучесть отстрелили хвостовую часть с оперением, что не помешало благополучно завершить полет.
В октябре того же года состоялось совещание с участием представителей министерств обороны и авиационной промышленности, на котором большинство его участников отдали предпочтение В-80 как машине, обладавшей лучшими летно-техническими данными и лучшим соотношением цена—качество. Сравнительные испытания (27 полетов), проведенные в 1984 году, подтвердили превосходство В-80 над Ми-28. На основании этого в октябре того же года министр авиационной промышленности подписал приказ о подготовке серийного производства В-80.

Пока все шло хорошо, но 3 апреля 1985 года, во время исследований предельных режимов полета на первой опытной машине, в результате превышения пилотом допустимой отрицательной перегрузки произошло схлестывание лопастей винтов. Эта катастрофа унесла жизнь летчика-испытателя Евгения Ивановича Ларюшина, давшего путевку в жизнь нескольким типам вертолетов ОКБ Камова. Для снижения вероятности возникновения подобных ситуаций увеличили расстояние между несущими винтами и установили систему, препятствующую выходу машины на режимы, при которых возможно опасное сближение лопастей.
Несмотря на трагедию, в сентябре 1985 года, после второго этапа сравнительных испытаний В-80 и Ми-28, Министерство обороны выдало окончательное заключение о выборе В-80 в качестве основного удар

www.drive2.ru

Вертолёт «Чёрная акула» Ка 50 характеристики

Этот вертолёт Ка 50, впервые поднявшийся в воздух 17 июня 1982 года, потом назовут «Чёрная акула», а пока это только опытный образец В-80. В далёком 1976 году ОКБ Миля и Камова начали работу над проектом нового ударного вертолёта на конкурсной основе. Эта машина предназначалась для уничтожения живой силы и техники на поле боя и малоскоростных воздушных целей.

История появления вертолёта Ка 50

Ми-24

В конце семидесятых годов Ми-24 стал недостаточно эффективен для ведения боевых действий, а начало испытаний американцами Ан-64 «Апач» подтолкнуло руководство к созданию нового ударного вертолёта.

Главный конструктор С. Михеев и ОКБ Камова выбрали особый путь создания концепции новой машины. Впервые применены соосные несущие винты укороченного диаметра, что позволило увеличить тяговооруженность и скороподъёмность и при отсутствии хвостового винта, направить мощность на основные. В этом случае стала не нужна трансмиссия для передачи вращения на хвостовой винт и уменьшился вес вертолёта, и как следствие повысилась живучесть машины.

Достижения ВПК в сфере прицельно-навигационных комплексов дали возможность сократить экипаж до одного человека и снизить вес вертолёта за счёт необходимой брони, защищающей лишь одного пилота. Впервые за  практику вертолётостроения для спасения лётчика машину оснастили катапультным креслом.

В июне 1982 года лётчиком-испытателем Бездетновым выполнено пробное висение на опытном образце под номером 010. Этот вертолёт не был полностью укомплектован и предназначался только для проверки лётных качеств. Уже второй экземпляр 011 располагал силовой установкой и полагающимися системами для продолжения испытаний.

В 1984 году ОКБ Камова показало результаты выше по сравнению с ОКБ Миля, и тогдашний министр авиапрома подписал приказ о выпуске в серию В-80. В апреле 1985 года лётчик-испытатель Е.И. Ларюшин, испытывая вертолёт на предельных режимах в результате перехлёста лопастей, погиб, спасая машину.

Чтобы исключить подобные происшествия, расстояние между несущими винтами решили увеличить и поставили автоматику, создающую усилия на ручке управления при опасном сближении лопастей.

В сентябре 1985 после окончательного этапа сравнительных испытаний, В-80 комиссией МО утверждён для серийного производства. До 1995 года шли государственные, а затем и войсковые испытания и после них, 28 августа 1995 года президент РФ подписал указ о взятии ударного вертолёта, получившего название Ка-50 на вооружение российской армии. Но в это время государство испытывало значительные финансовые трудности и было выпущено только 10 машин.

Ка 50

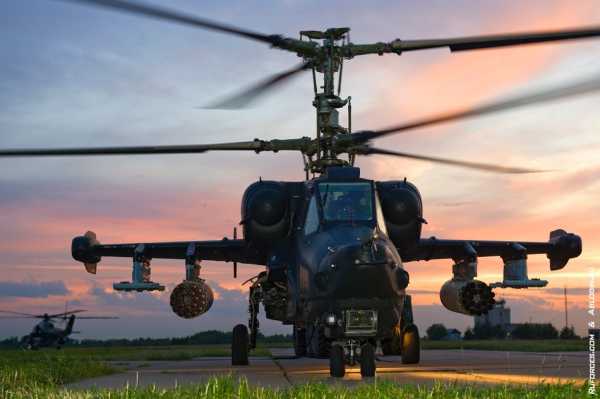

Описание ударного вертолёта Ка 50

Соосная схема несущих винтов без хвостового винта привела к уменьшению их диаметра и общих размеров машины. У Ка-50 фюзеляж, горизонтальное оперение и руль поворота выполнены как у самолёта, крыло для вертолёта необычно большое и работает для разгрузки несущих винтов.

Лопасти несущих винтов прямоугольные состоят из пяти лонжеронов, что важно, при повреждении одного из них, лопасть продолжает работать. Шасси трёхопорное, носовая стойка упирается в нишу фюзеляжа, а основные прижимаются к бокам корпуса. Бронь из комбинированных материалов защищает кабину лётчика и агрегаты машины. Не страшны попадания 23-мм снаряда, а бронированное остекление кабины выдерживает поражение пулей.

Ка 50

Размещённое внутри катапультное кресло с ракетной системой тянущего типа разрешает покидать вертолёт с нулевой высоты и на любой скорости. Лопасти несущих винтов и фонарь кабины при катапультировании отстреливаются.

Жизненно важные узлы и оборудование машины защищены бронёй, вес которой составляет 350 кг. В отсеке за кабиной лётчика конструкторы разместили агрегаты топливной, гидравлической системы и главный редуктор. На корпусе вертолёта сзади стоит руль поворота и горизонтальный стабилизатор с боковыми килями.

Снизу на плоскости крыла размещены пилоны для вооружения или подвесных баков, в конце крыла установлены пусковые устройства отстрела ложных тепловых целей.

Два газотурбинных двигателя ТВ3-117ВМА разнесены по обоим сторонам корпуса и размещены в мотогондолах с устройствами защиты от пыли.Установлены устройства экранирования выхлопа снижают видимость машины в инфракрасном спектре.

Для запуска двигателей предусмотрена вспомогательная силовая установка АИ-9. При отказе одного из двигателей, система регулирования автоматически повышает мощность исправной силовой установки.

Боевая живучесть вертолёта достигается за счёт дублирования и защиты жизненно важных узлов и агрегатов. Два топливных фюзеляжных бака, снизу и частично сбоку, установлена система пожаротушения, сами баки для безопасности заполнены ячеистым пенополиуретаном.

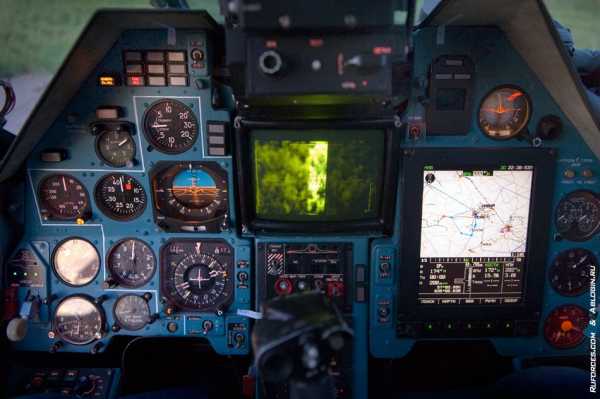

Телевизионное и инфракрасное оборудование поиска, установленное на вертолёте разрешает определить цель днём на удалении 20 км, а ночью – на расстоянии 13 км. На машине установлен бортовой компьютер для автоматизации полёта и уменьшения нагрузки на пилота. Информация о полёте выводится на ЖК-экраны, размещённые на приборной панели.

В результате усилий конструкторов, Ка-50 чуть ли не единственный вертолёт в мире, выполняющий мёртвую петлю, боевую воронку и способный лететь со скоростью 100 км/час назад и вбок.

Лётные характеристики Ка 50 «Чёрной акулы»

  • Диаметр лопастей несущей системы – 14,5 м.
  • Вес не заправленной машины – 7700 кг.
  • Максимальный взлётный вес – 10800 кг.
  • Вес топлива в баках – 1487 кг.
  • Вес полезной нагрузки – 2800 кг.
  • Наибольшая скорость – 310 км/час.
  • Скорость крейсерского режима – 265 км/час.
  • Максимальная скорость пологого пикирования – не более 390 км/час.
  • Максимальная дальность полёта с подвесными баками – 1160 км, без подвесных баков – 520 км.
  • Допустимая перегрузка – 3G.
  • Угол по крену – не более 700, по тангажу – не более 600.
Вооружение вертолёта Ка 50
  • 4 точки подвески, вес – 2 тыс. кг.
  • Встроенная 30-мм пушка 2А4А.
  • Две подвесные 23-мм пушки УПК-23-250.
  • НУРС С-24.
  • НАР С-8 – 80 шт.
  • НАР С-13 – 10 шт.
  • УРС Х 25 МЛ.
  • ПТУР «Вихрь» — 10 шт.
  • УРС Р-73.
  • Игла-В – 4 шт.
  • Бомбы КМГУ-2.
  • ФАБ-500.
  • РБК-500.
  • 3Б-500.

Интересные факты вертолёта Ка 50

После кинобоевика «Чёрная акула» с успехом демонстрировавшемся на экранах, это название закрепилось за Ка-50, где в главной роли снят этот вертолёт, который впоследствии с успехом действовал в составе боевой группы в Чечне.

Соблюдая секретность, на испытаниях с подмосковных аэродромов, машину раскрашивали в «гражданскую» окраску и приклеивали на борта имитаторы иллюминаторов. В полёте такой имитатор отклеился и попал в воздухозаборник силовой установки, создав аварийную ситуацию. После этого вертолёт летал без иллюминаторов.

Проверяя живучесть машины, лётчики-испытатели отстреливали хвостовое оперение, но машина продолжала полёт, сохраняя устойчивость и совершала посадку.

На Ка-50 задействована автоматизированная система, которая в случае ранения или гибели лётчика, возвращала вертолёт в режиме «автопилота» на аэродром вылета самостоятельно.

Ка-50-2

С 2009 года вертолёт не выпускается серийно, на замену пришёл двухместный Ка-50-2, более маневренный и удобный для ведения боевых действий, но Ка-50 остаётся по-прежнему в строю.

Видео: мертвая петля на вертолёте Ка 50

aviarf.ru

Вертолёт К-50 «Черная акула». Фото. Видео. Характеристики.





Ударный вертолет российского производства Ка-50 являет собой боевую машину, которая предназначена для уничтожения вражеской бронетехники и воздушных аппаратов противника. Ка-50 имеет и другие названия, при проектировании его обозначали как «изделие 800», а после попадания в серийное производство его окрестили «Чёрной акулой».

За счет того, что данная машина одноместная, она отлично справляется с традиционной тактикой боя и великолепно выполняет задачи разведчика. Для разведки первоначально предполагалось использовать беспилотные машины или вертолет Ка-52, но вертолет Ка-50 может качественно справляться с такими заданиями самостоятельно.

При выполнении боевых заданий вертолет сначала располагается на базе возле места боевых действий, где прямо в кабине пилот может получить полную информацию о своем местонахождении и расположении сил противника. Наводка оружия производится с помощью современного оборудования с ошибкой всего лишь в несколько метров. После нанесения точного удара по силам противника вертолет уходит из зоны поражения средствами ПВО.

Вертолет был спроектирован и разработан в конструкторском бюро Камова. На вооружение в РФ вертолет поступил в 1995 году, а серийный выпуск был прекращен зимой 2009 года. Отказ был сделан в пользу более новой и усовершенствованной модели двухместного ударного вертолета Ка-52.

История создания вертолета Ка-50

Разработка нового ударного вертолета была начата зимой 1976 года по постановлению Совета Министров Советского Союза. Новый аппарат должен был заменить боевой вертолет Ми-24, которому недоставало боевой мощи. На новый проект также повлияло появление американского аналога под названием АН-64. Внешний вид машины разрабатывали совместно бюро Камова и Миля. ОКБ Камова специализировалось в основном на изготовлении морских вертолетов, именно по этой причине новая машина была оснащена двойным соосным винтом, как и морские модели. Это была первая сухопутная машина с таким типом несущего винта. Главным конструктором был назначен Михеев, который с самого начала отказался от стандартных аналогичных моделей вертолетов.

За счет использования соосных винтов вертолет получил большую подъемную силу и не потерял при этом в мощности. Это привело к тому, что вертолет приобрел возможность быстрее подниматься в вертикальной плоскости и большую предельную высоту подъема. Лопасти нового вертолета имели меньший диаметр, что привело к большей скорости их вращения, а это снизило сопротивление при полете и позволило получить высокую скорость при горизонтальном полете. Общий вес машины удалось снизить за счет отсутствия рулевого винта машины. И при этом вертолет приобрел большую живучесть, поскольку боевые повреждения хвоста аппарата не нанесут большого урона и не приведут к неисправности машины.

Еще одной особенностью данной машины стало сокращение количества экипажа до одного пилота. Отказ от второго пилота стал возможен за счет использования современного навигационного и прицельного оборудования отечественного производства. При использовании новой техники удалось автоматизировать большое количество устройств и агрегатов. Использование только одного пилота привело к экономии средств и времени на многих позициях. Во-первых, для одного пилота можно использовать значительно меньшее количество брони, что также приведет к снижению веса машины. Во-вторых, экономилось время и средства на обучение пилотов в мирное время, поскольку сократилось количество персонала по обслуживанию аппаратов. А в боевое время одноместные вертолеты снизят количество потерь среди пилотов.

На вертолете модели Ка-50 впервые был применен новый вид спасательной системы для пилота, которой не было раньше, а именно данный аппарат был оснащен катапультным креслом.

Конструкция Ка-50

Вертолет оснащен двухдвигательной силовой установкой, которая передает мощность на соосный главный винт. На вертолете установлены прямые удлиненные крылья с качественным оперением во всех плоскостях. При изготовлении корпуса машины было применено большое количество полимерных материалов и сплавов алюминия, что привело опять же к снижению веса вертолета. 30% всей массы вертолета изготовлены из композиционных материалов. Это все привело к упрощению изготовления деталей и снижению их стоимости, а самое главное то, что они имеют значительно больший срок службы.

Фюзеляж разделен на три отсека: передний, задний и хвостовой. Усиление конструкции производится с помощью лонжеронов. В носовой части вертолета расположена кабина пилота, которая полностью герметична и оснащена усиленной броней. Она защищает пилота от бронебойных пуль противника. Общая масса брони машины составляет порядка 350 килограммов. Половина остекления кабины пилота изготовлена из прозрачной брони.

В средней части вертолета расположены ящики с боеприпасами для пушек и топливные баки машины. Тут же помещена электронно-вычислительная аппаратура для управления всеми системами вертолета. В этом отсеке находится крепление для двигателей и редукторов, а также элементы рулевой системы. В хвостовой части машины расположены блоки, в которых установлено радиооборудование.

Крылья Ка-50 достаточно длинные, имеют размах 7,3 метра и стреловидную форму, они предназначены для разгрузки винтов на больших скоростях. На крыльях размещено по четыре места для крепления оружия. Крылья дают возможность крепить оружие или дополнительные баки весом в 2 тонны. Кроме того, на крыльях установлены лебедки, которые позволяют поднимать грузы массой до 500 килограммов.

Шасси вертолета состоит из трех стоек, которые убираются во время полета. Передняя опора оснащена парой колес, с помощью которых можно производить эффективное руление на земле. На шасси установлена демпферная система колебаний, которая может безопасно ломаться при перегрузках машины. В аварийной ситуации или при неоткрытии шасси вертолет можно посадить на брюхо, при этом крылья предохраняют от опрокидывания машины.

Эффективный полет машины обеспечивают два газотурбинных двигателя, каждый из которых выдает по 2,2 тысячи лошадиных сил. Двигатели силовой установки расположены по бокам корпуса в гондолах. Преимуществом двигателей является то, что они оснащены автоматическими масляными системами, которые обеспечивают смазку всех узлов и агрегатов. Масляная система предотвращает перегрев и износ движущихся деталей моторов. Силовая установка имеет высокую степень безопасности, поскольку она может продолжать работать при полной потере масла еще в течение тридцати минут. На двигателях установлены центробежные системы отбора пыли. Для снижения видимости в инфракрасном свете аппарат оборудован экранно-выхлопными системами.

Несущая система Ка-50 представлена двумя соосными винтами, которые имеют по три лопасти. Они крепятся к валу с помощью втулок и дополнительных торсионов. Главным винтом управляет автоматическая система перекоса. Нужно отметить тот факт, что верхний несущий винт вращается по часовой стрелке, а нижний − против стрелки часов. Лопасти винтов могут выдерживать попадание снарядов до 20 мм и при этом сохранять работоспособность.

Вертолет модели Ка-50 оснащен также массой других систем, которые придают аппарату великолепные летные и боевые качества.



Модификации Ка-50:

Ка-50

 первая модификация ударного вертолета.

 Ка-50Ш

 ночной ударный вертолет.

 Ка-50Н

 ночной ударный вертолет.

 Ка-50-2 Эрдоган

 двухместная модификация по стандартам НАТО

 Ка-52 Алигатор

 двухместный разведывательно-ударный вертолет





Вертолёт «Черная акула» не смотря на то, что был создан более 30 лет назад, до сих пор является один из лучших боевых вертолётов используемых российской армией. Основным преимуществом этого боевого вертолёта является возможность низкого пролёта над уровнем земли – боевая машина способна устойчиво лететь всего лишь в 1.5-2 метрах над поверхностью земли, а при возникновении какого-либо препятствия, машина способна быстро набрать необходимую высоту.

 Вертолёт «Черная акула» начал эксплуатироваться лишь в 1995 году, так как до этого момента он проходил всевозможные испытания, длившиеся почти 13 лет. На сегодняшний день, создано всего лишь 15 боевых машин этого типа, две из которых потерпели крушение: один вертолёт разбился во время первых испытаний в год своего создания, а второй потерпел крушение в 1998 году.



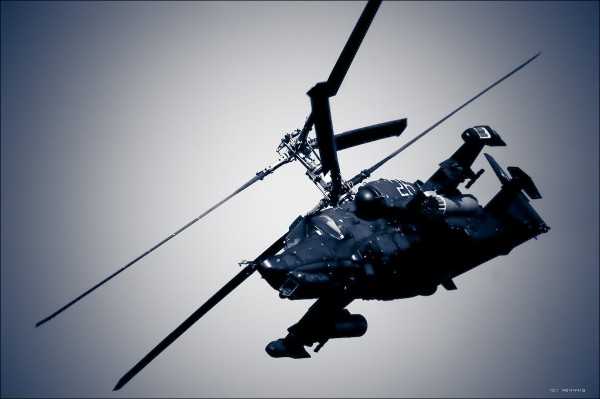

Вертолёт К-50 «Черная акула». Фото.



Интересен тот факт, что вертолёт «Черная акула» вплоть до 2007 года, ни одна из стран не использовала в своей армии соосные винтокрылые машины, и Россия стала в этом плане настоящим лидером. Что даёт соосное расположение винтов? Здесь имеет смысл привести несколько преимуществ:

  1. Выполнение фигур высшего пилотажа, например фигуры «Воронка», исполнение которой подразумевает под собой кружение вокруг намеченной цели с постоянным её захватом  наведением орудий боя;
  2. Быстрый набор высоты;
  3. Большой угол тангажа.

Существует и ряд других преимуществ, связанных в первую очередь с манёвренностью боевого вертолёта «Чёрная акула», известного также под таким наименованием как Ка-50.

Вертолёт чёрная акула фото которого вы можете видеть перед собой, наглядно демонстрирует не только свои достаточно компактные размеры, но и так называемую скрытную форму, ведь достаточно мало кто знает, что вертолёт плохо обнаруживается радарами даже на больших высотах, правда при условии, что будет использоваться метровый диапазон волн.

Что же касается характеристик, то вертолёт «Чёрная акула» может похвастаться своей небольшой массой, вполне приличной скоростью полёта, составляющей в среднем 270  километров в час, что несколько ниже американского «Апача», но с другой стороны, максимальная высота подъёма вертолёта составляет более 6 километров, что не под силу практически ни одному вертолёту. Масса вертолёта составляет всего лишь 7700 килограмм, но с другой стороны, при необходимости, вертолёт может поднять ещё дополнительно 3 тонны различного вооружения.

Стоит также отметить, что про вертолёт «Чёрная акула» существует огромное количество фактов, в том числе связанных с  ранее никогда не демонстрированными. Типичным тому примером является испытание вертолёта посадки без хвостового оперения, что естественно может произойти в бою. Вертолет, конечно, не сможет продолжить бой, но аварийную посадку совершит без какого-либо ущерба для пилота и боезапаса на борту. Существует даже фильм про вертолет «Черная акула», который вышел на экраны в 1993 году, то есть, до начала реального использования боевой машины в ВВС России.



Фильм про вертолет «Черная акула». Видео.



Вертолёт «Чёрная акула» эксплуатируется и по сегодняшний день, однако производство боевых машин временно приостановлено из-за дороговизны и не целесообразности его использования, однако, с уверенностью можно заявить, что это средство военной авиации является один из лучших по сегодняшний день во всём мире.



Вертолет Ка-50 «Черная акула» характеристики

  • Экипаж ‑ 1 человек.
  • Максимальная взлетная масса - 10800 кг
  • Нормальная взлетная масса ‑ 9800 кг
  • Максимальная масса расходуемой боевой нагрузки ‑1811 кг
  • Нормальная масса расходуемой боевой нагрузки ‑ 610 кг
  • Масса пустого вертолета - 7692 кг
  • Максимальная скорость полета ‑ 300 км/ч
  • Крейсерская скорость полета ‑ 270 км/ч
  • Статический потолок ‑ 4000 м
  • Динамический потолок ‑ 5500 м
  • Дальность полета с нормальной взлетной массой - 460 м
  • Перегоночная дальность - 1160 км
  • Длина с вращающимися винтами ‑ 16 м
  • Высота ‑ 4,93 м
  • Диаметр несущего винта ‑ 14,5 м



Вертолёт К-50 «Черная акула». Галерея.



Посмотреть другие вертолеты

Avia.pro

avia.pro

Инструкция по эксплуатации Guard RF-50

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПРОТИВОУГОННОЙ СИСТЕМЫ GUARD RF-50

Противоугонная система GUARD RF-50 предназна-

чена для охраны внешнего объекта (например, гаража

или "ракушки") с помощью любой стандартной систе-

мы автомобильной охраны. В состав системы GUARD

RF-50 входят:

Радиореле типа РRК-04 (с нормально

контактами) - управляемое по радио электронное

устройство, собранное в корпусе стандартного автомо-

бильного реле;

Радиопередатчик PDK-04.

Радиопередатчик предназначен для совместной ра-

боты с подключенным к нему выключателем (например,

герконовым или ртутным), замыкаемым при открывании

гаража или "ракушки". При замыкании выключателя

передатчик в течение (1...2) с передает кодированный

сигнал, при приеме которого радиореле на (1...2) с

замыкает контакты, вызывая режим тревоги в установ-

ленной на Вашем автомобиле системе автомобильной

охраны.

Рабочая частота . . . . . . . . . . . . . . . . . . . . . . . . . . . 433,92 МГц
Напряжение питания радиореле
(любой полярности). . . . . . . . . . . . . . . . . . . . . . . . . 10,5...15 В
Ток потребления радиореле. . . . . . . . . . . . . . . . . . 1,2 / 85 мА
Ток потребления передатчика в режиме передачи . . . . . 3 мА
Максимальный коммутируемый ток радиореле . . . . . . . . 20 А
Рабочий диапазон температур реле . . . . . . минус 40...+85 °С

Максимальное расстояние взаимодействия между

передатчиком и радиореле (в открытом пространстве

при отсутствии радиопомех) - 10 метров.

Источником питания для передатчика являются две

батареи CR2032 (по 3 В каждая).

¨

¨

разомкну-

тыми

·

·

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

СХЕМА ПОДКЛЮЧЕНИЯ РАДИОРЕЛЕ

Расстояние от

стенки радио-

реле (со сто-

роны вывода

85) до метал-

лической по-

в е р х н о с т и

должно быть

н е

м е н е е

25 мм.

К дверному

концевику

или к конце-

вику капо-

та/багажника

Металл

30

85

86

87

12 В

>25мм

+

(-)

-

(+)

·

УСТАНОВКА СИСТЕМЫ

¨

¨

¨

Снимите крышку передатчика и подключите прово-

да выключателя к гнездам разъема передатчика, после че-

го закройте крышку передатчика.

Установите передатчик с подключенным к нему вы-

ключателем на стене "ракушки" или гаража так, чтобы при

открывании "ракушки" или при открытии двери гаража

происходило замыкание выключателя.

Установите радиореле в Вашем автомобиле, снаб-

женном ранее установленной системой автомобильной

охраны.

¨

¨

¨

¨

¨

¨

¨
¨

¨

¨

¨
¨

Подключите выводы ¹85 и ¹86 радиореле к на-

пряжению 12 В (любой полярности).

Подключите выводы ¹30 и ¹87 радиореле к кон-

цевому выключателю, подключенному к Вашей системе ав-

томобильной охраны (например, к дверному концевику или

к концевику капота/багажника).

При подключении напряжения питания (12 В любой

полярности) к выводам ¹¹85, 86 радиореле контакты ре-

ле (выводы ¹¹30, 87 радиореле) будут разомкнуты, а по-

требляемый ток составит около 1,2 мА.

При открывании "ракушки" или при открытии две-

ри гаража происходит замыкание выключателя, вызываю-

щее формирование в передатчике кодированного сигнала.

Передача этого сигнала продолжается в течение (1...2) с.

При приеме радиореле кодированного сигнала и

его дешифрации (для определения, что кодированный сиг-

нал сформирован комплектным передатчиком) на (1...2) с

происходит замыкание контактов реле (выводы ¹¹ 30,87

радиореле). Потребляемый радиореле ток во время замы-

кания контактов будет равен примерно 85 мА.

Установленная на Вашем автомобиле система авто-

мобильной охраны реагирует на замыкание контактов ре-

ле, как на открывание двери или капота/багажника - и

включает режим тревоги. Включается сирена и передатчик

пейджера (если он установлен на автомобиле).

Неработоспособность передатчика может быть

следствием разряда его батарей.

Для замены батарей:

Снимите крышку корпуса передатчика.
Отверните винт крепления и отсоедините плату от

нижней половины корпуса передатчика.

Замените обе батареи на новые (с соблюдением

полярности).

Установите нижнюю половину корпуса и заверните

винт крепления.

Установите крышку корпуса передатчика.
Проконтролируйте правильность работы системы

GUARD RF-50 после замены батарей передатчика.

Изготовитель гарантирует работоспособность сис-

темы в течение 1 года со дня продажи, при условии

соблюдения правил пользования, изложенных в настоя-

щем Руководстве.

Фирма "Альтоника" не несет ответственности в

случае некорректной установки системы.

По вопросам гарантийного ремонта обращайтесь

на фирму, осуществившую продажу.

·

·

·

ПОРЯДОК РАБОТЫ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

КОМПЛЕКТ ПОСТАВКИ

ЗАМЕНА БАТАРЕЙ В ПЕРЕДАТЧИКЕ

·

СИСТЕМА GUARD RF-50

SN

Наименование

Количество,шт.

¹

1

1
1
1

2
3

Радиореле типа PRK-04
Радиопередатчик PDK-04
Руководство пользователя

www.manualsdir.ru

RF 50mm F1.2L USM - Объективы - Объективы с фиксированным фокусным расстоянием

EOS R Lenses

Объективы RF

Полнокадровые беззеркальные объективы с уникальными возможностями для EOS R.

canon_EF-S_lenses

Объективы EF-S

Объективы для отличного качества изображения на камерах с датчиком APS-C.

Broadcast Lenses

Вещательные объективы

Вещательные объективы для съемки в студии, на натуре, видеожурналистики и удаленной съемки.

www.canon.ru
