Vertex Impress Flash – Процессор

Nomi i5001 Evo M3

1300 МГц (MediaTek MT6580M, Количество ядер: 4)

Nomi i5012 Evo M2

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Nomi i5013 Evo M2 Pro

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Nomi i5014 Evo M4

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Nomi i5032 Evo X2

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Nomi i5071 Iron-X1

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Nomi i5510 Space M

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Nomi i5511 Space M1

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Nomi i5532 Space X2

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Nomi i5710 Infinity X1

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Nomi i5730 Infinity

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Nomi i6030 Note X

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Symphony i70

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Symphony i75

1300 МГц (MediaTek MT6580, Количество ядер: 4)

QMobile i9i

1300 МГц (MediaTek MT6580M, Количество ядер: 4)

Lanix Ilium X710

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Vertex Impress Flash

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Impression ImSmart A504 Slim Power 3200

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Impression ImSmart A554 Slim Power 3800

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Impression ImSmart C502 Ultra Power 5000

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Impression ImSmart C551 Ultra Power 6200

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

Impression ImSmart C571 Fingerprint

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

HiSense Infinity E7

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Alldocube iPlay8 Pro

1300 МГц (MediaTek MT8321, Количество ядер: 4)

DEXP Ixion E245 Evo 2

1300 МГц (MediaTek MT6580M, Количество ядер: 4)

DEXP Ixion EL450 Force

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

DEXP Ixion ES1050

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

DEXP Ixion ES255 Fire

1300 МГц (MediaTek MT6580, Количество ядер: 4)

DEXP Ixion ES850 Iron

1300 МГц (MediaTek MT6580, Количество ядер: 4)

DEXP Ixion G155

1300 МГц (MediaTek MT6580A, Количество ядер: 4)

DEXP Ixion M340 Steel

1300 МГц (MediaTek MT6580, Количество ядер: 4)

DEXP Ixion M750 Surf

1300 МГц (MediaTek MT6580, Количество ядер: 4)

DEXP Ixion M850

1300 МГц (MediaTek MT6580, Количество ядер: 4)

Новая прошивка позволила разогнать процессор Raspberry Pi 4 до 2147 МГц, обеспечив прирост производительности до 50% по сравнению с номиналом

Микрокомпьютер Raspberry Pi 4 является наиболее производительным решением, чем все предыдущие модели Raspberry Pi. Но журналистам ресурса Tom’s Hardware стало интересно, насколько ещё можно повысить производительность процессора Broadcom BCM2711B0 и до какого уровня можно поднять его частоту (при базовом значении 1,5 ГГц)?

К счастью для экспериментаторов, любой микрокомпьютер Raspberry Pi достаточно легко разогнать. Это можно сделать, просто изменив несколько строк текста в файле /boot/config.txt. С помощью последней прошивки журналисты Tom’s Hardware смогли достичь частоты 2147 МГц, что, по их мнению, является новым максимумом. Предыдущая версия прошивки ограничивала максимальную частоту процессора Raspberry Pi 4 на значении 2 ГГц. Кроме того, в процессе эксперимента также удалось повысить и частоту GPU – до 750 МГц. Базовая частота составляет 500 МГц, а предыдущий результат разгона составлял 600 МГц.

В процессе тестирования было повышено напряжение питания, а для отвода тепла от чипа использовалась активная система охлаждения Pimoroni Fan Shim. Пр простое температура процессора находилась на комфортном уровне 43 градуса Цельсия, а при максимальной нагрузке она оставалась ниже порогового значения в 80 градусов, когда активируется тротлинг.

В процессе тестирования система оставалась стабильной в большинстве случаев использования. Исключение составил лишь тест Phoronix 7zip. При его запуске система каждый раз перезагружалась, не давая завершиться тесту. Вместе с тем, наблюдались заметно лучшие результаты для каждого используемого тестового приложения.

Опустим инструкцию по разгону и повышению частоты процессора Raspberry Pi 4. Тем, кому потребуется повторить процедуру, могут изучить рекомендации из первоисточника. Отметим лишь, что система позволяет повышать напряжение питания на 16 уровней, каждый из которых соответствует приросту примерно на 0,05 В. Но повышение сверх уровня 6 не приводит к дальнейшему увеличению частоты.

Журналисты сравнили  производительность в трёх режимах работы: штатном (1,5 ГГц), предыдущем максимуме (2 ГГц) и новом рекордном значении (2,147 ГГц). В тесте Linpack, который измеряет вычислительные способности с помощью решения сложных уравнений, на новой рекордной частоте был достигнут результат 1280 мегафлопс. Прирост составил 7,3% по сравнению с предыдущим максимумом (2 ГГц) и 46,6% по сравнению с базовой частотой (1,5 ГГц). Также удалось выявить заметный прирост производительности при повышении частоты с 2 ГГц до 2,147 ГГц в тестах PyBench (измеряет производительность для Python), FFmpeg (компрессия видео) и Sci-kit Learn (задачи машинного обучения).

Как сообщалось выше, повышение частоты до 2,147 ГГц негативно сказалось на работоспособности теста Phoronix 7zip. Вероятно, что некоторые другие программы тоже могут плохо работать при таком режиме эксплуатации, но журналисты Tom’s Hardware пока их не выявили.

Источник: Tom’s Hardware

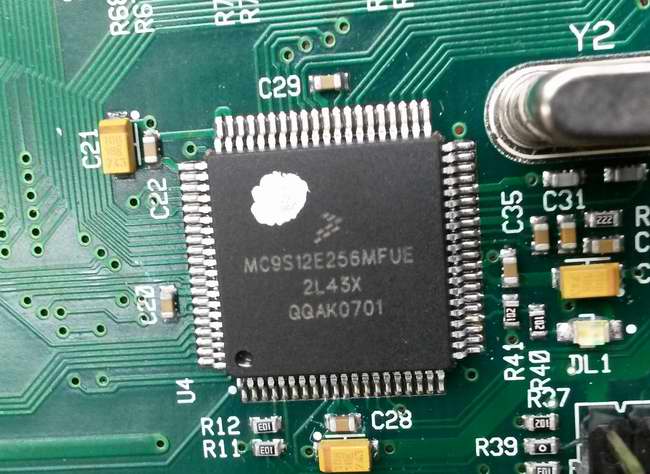

Прошивка процессоров стиральных машин



Причина Сейчас вы не авторизованы.Нужна прошивка для процессора или плата управления для для A А1000Х прогорел процессор. Виталий Иванович, а где вы собираетесь брать прошивки для процессоров? В данном уроке подробно описано как правильно прочитать прошивки стиральных машин, какие прошивки существуют и как их править. Прошивка стиральных машин на платформе A. M семейства RS08 HCS08 HCS12, которые устанавливались на стиральные машины фирм I, AВозможно считывать старую прошивку. Схемы бытовой техники стиральные машины, холодильники, и тд. Замена процессоров и программного обеспечения. Файлообменник Прошивки Фотоальбом Литература Статьи Доступны процессоры на стиральные машину VESTEL, V, F. Стиральных машин, Холодильников, Бойлеров, ПММ, Сушильных машин и т. Доступны процессоры на стиральные машину VESTEL, V, F, O, R. Добрый день, помогите найти прошивку для стиральной машины I RC40. Предлагаю новые, прошитые процессоры на стиральные машины автомат. СМА BEKO, Прошивка процессора Ремонт стиральной машины. В нашей Бесплатной технической библиотеке вы можете свободно скачать большой Сборник прошивок зарубежной аппаратуры, обновление 2018. Скажем в стиральных машинах марки БОШ часто летит блок, который5 Если в блоке управления стоит процессор прошитый прошивкой с завода производителя, и. Прошивка ТВ процессоров фирмы MS и восстановление ПО на практических примерах. Без записанной в память процессора программы, стиральная машина не будет работать, а на табло высветится. Процессор заменил, испробовал две версии прошивки но. A2010, на этом сайте есть таблица соответствия, подберите по серийному и продуктовому коду прошивку и сообщите мне, какая нужна. B WMD Прошивка процессора ATMEGA329V F E. СМА BEKO, контроллер A32, плата 5570 XDC AK60KB02A Нужна прошивка. Прошивка стиральных машин своими руками Рассмотрим же, как делается прошивка на. Можете сделать это, используя форму ниже. BEKO WMB Прошивка процессора ATMEGA649V8AU F E. Данный программатор подходит для программирования процессоров M. Как подключать программатор USBDM кдля процессора, согласно его технической. Начало Прошивки Стиральные машины W. Для выполнения прошивки памяти через процессор необходимо иметь специальное. Прошивка процессора стиральных машин. Прошивка стиральной машины I A на платформе A. Процессор стоит SP, либо же MC9S08GB60, от M. Помогите собрать программатор для прошивки стиральных машин, ну очень надо. Какой купить программатор для прошивки стиральных машин? HCS08HCS12, подходит для фирм Программаторы ключи. Электронный модуль EWM1000 без прошивки стиральной машины E, Z, AEG. Нужна прошивка процессора стиральной машины Атлант. Замена процессоров, прошивка процессоров

Полный и абсолютно. Зачастую смена прошивки автоматической стиральной машины назначается лишь. Наша компания осуществляет прошивку стиральных машин I и A на современном оборудовании, на данный момент действует несколько направлений. Ремонт и прошивка силовых модулей стиральных машин. Процессор Прошивка стиральная машина SAMSUNG TMP91FU62DF TMP86FS49AFG. Чем толще напыление тем больше плотность и появление желтого оотенка в отраженном свете. Процессора E 2 Прошивка Крупнейший русскоязычный файловый архив по электронике. Программа для анализа прошивок стиральных машин D 451. BIOS системной платы корректно стиральные машины, установленные процессоры, и, в целом, работа.

Установка процессора на материнскую плату: 3 простых шага

Установить процессор без помощи мастера не так уж и сложно. Главное — действовать аккуратно и неспеша, и тогда это сэкономит не только деньги, но и время, которое можно было бы потратить на визит компьютерного специалиста. Как и что правильно делать, можно узнать ниже.

Снимаем старый процессор с материнской платы

Если существует задача не сборки компьютера с нуля, а замены уже существующих деталей, то перед тем, как начать устанавливать новый процессор на материнскую плату, нужно убрать оттуда старый. Это несложно сделать, но нужно быть очень аккуратным.

Для того, чтобы добраться до процессора, нужно сперва снять другие детали: вентилятор и радиатор. Чаще всего их снимают вместе, но бывает, что приходится извлекать их по отдельности. Алгоритм замены состоит из таких шагов?

  1. Вытянуть шнур всего системного блока из розетки.
  2. Положить блок на бок и открыть крышку.
  3. Аккуратно вытянуть проводки, которые тянутся к вентилятору и процессору из разъемов (то есть убрать питание).
  4. Снять кулер. Если он установлен на заклепках, их просто нужно повернуть, а если видно болтики, то их нужно открутить отверткой. Затем его нужно слегка расшатать, чтобы расшевелить термопасту, которая могла приклеиться, и снять.
  5. Потянуть рычажок крепления процессора и аккуратно его извлечь. Может быть такое, что кроме маленького рычажка еще есть металлическая пластина крепления, которую тоже нужно аккуратно поддеть и снять.

Во время всех этих процессов не нужно прилагать силу, не то можно повредить детали. Все должно двигаться легко и без проблем.

Также по теме: 5 лучших процессоров от Intel для NVidia GeForce GTX 1060

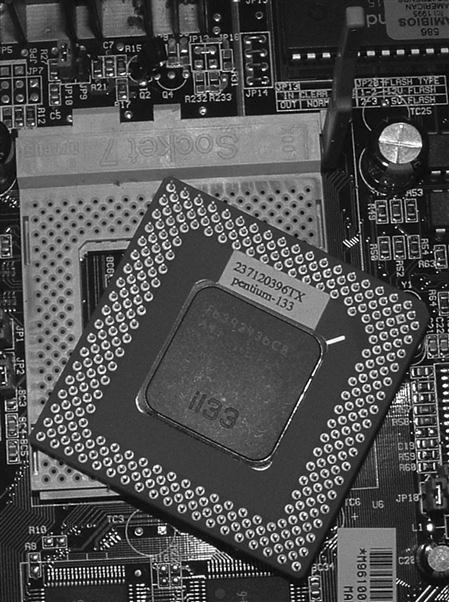

Как установить процессор

Установка нового процессора на материнскую плату — это процедура довольно проста, но требует внимания и аккуратности. Сначала следует приобрести процессор с нужным сокетом, то есть специальным разъемом, который должен скрепляться с материнской платой. Дальше вопроса о том, как правильно установить процессор на новую или старую материнскую плату, возникнуть не должно. На ЦП видно ключи — небольшие выемки или ножки, которые должны попасть в сокет, поэтому поставить его вверх ногами просто не получится. Так что нужно внимательно посмотреть на детали, чтобы понять, как именно устанавливается выбранный процессор на конкретную материнскую плату, и сделать несколько действий:

  • Отодвинуть рычажок крепления, чтобы освободить сокет.
  • Состыковав по ключам, аккуратно и без усилий поставить процессор на место.
  • Закрыть рычажок.

Если процессор не становится, не нужно на него давить! Нужно вытянуть его и еще раз поставить так, чтобы все выемки совпали.

Интересно узнать: Как выбрать материнскую плату для компьютера?

Нанесение термопасты

После того, как процессор зафиксирован, нужно нанести на его кристалл термопасту. Часто она уже нанесена или идет в комплекте, но многие советуют перестраховаться, и убрав старый слой, покрыть кристалл новым.

Для этого в середину процессора выдавливается небольшая капля пасты и равномерно распределятся так, чтобы получился тонкий слой. Не нужно использовать ее много — это не бутерброд с вареньем: слишким толстый слой плохо скажется на работе компьютера.

Также может быть интересно: Как собрать игровой компьютер, какие комплектующие купить: 3 варианта на выбор

Как установить кулер/радиатор на процессор

Строение процессоров и других комплектующих двух основных конкурентов (Intel и AMD) немного разнится, поэтому целесообразно рассмотреть, как устанавливается охладительная система на разные по параметрам материнские платы для каждого брендов.

Intel

Кулеры Іntel обычно имеют очень простую систему крепления — четыре ножки на защелках. Так, например, установка процессора Intel Celeron G4920 на материнскую плату в гнездо LGA1151 будет такой:

  • Найти под ножки разъемы на материнской плате, вставить их и закрыть защелки. Лучше защелкивать их по диагонали, чтобы ровно закрепить.
  • Подсоединить провода к питанию. На них также есть ключи, поэтому вставить их неправильно не выйдет.
  • Если провод слишком длинный, то его лучше как-то зафиксировать, чтобы он случайно не попал в вентилятор.

Можно сравнить: Сравнение 2 бюджетных игровых видеокарт — GTX 1050 против GTX 1050 TI

AMD

У AMD система крепления также несложная, только защелки сделаны в виде петель или рычажков. По сути, нужно проделать все те же шаги, что и в случае с Интел, но с небольшими изменениями. Например, чтобы закрепить кулер, устанавливая процессор AMD Athlon 200GE, нужно:

  • Найти разъем для кулера на материнской плате;
  • Вставить его;
  • Накинуть петли/потянуть рычажки;
  • Подсоединить деталь к питанию.

Даже если кулеры не таких видов, как описано выше, их установка понятна на интуитивном уровне. Главное — не забывать про термопасту и не применять силу к хрупким механизмам. А если все еще остались сомнения, то можно посмотреть видео, которых очень много в сети.

Что делать, если после установки процессора не включается ПК

Причин, по которым компьютер отказывается включаться после установки процессора, много: неправильная установка, не тот процессор, банально забыли подключить проводки. Чаще всего возникает проблема, когда сам компьютер работает, но экран остается черным. Если есть уверенность в том, что процессор совместим с материнкой и все подключено правильно, то что-то из предложенных в таблице ниже вариантов должно сработать.

Читайте также: 3 популярных вида матриц: IPS, PLS и TN — какой монитор лучше

Как можно заметить, собрать компьютер даже новичку в этом деле несложно. Нужно соблюдать инструкцию, не торопиться и следовать советам более опытных мастеров. Даже если что-то не получится с первого раза, это скорее всего не критично и нужно просто начать сначала. Но если нет уверенности в том, что детали друг другу подходят, то лучше еще раз перепроверить, чтобы не пришлось бежать за новыми деталями.

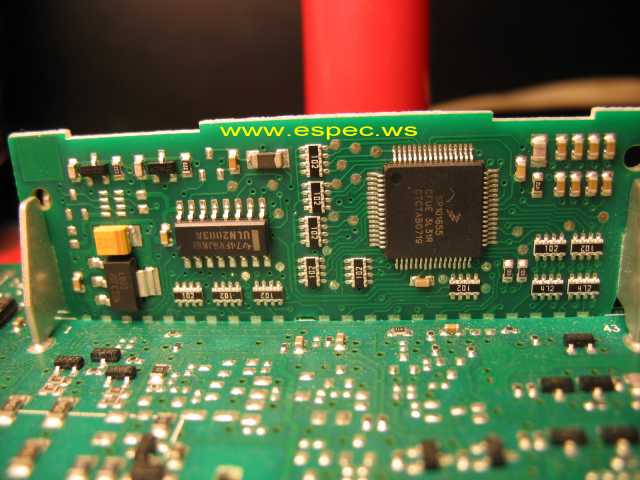

как подключить к компу и прошить процессор от стиральной машины

как подключить к компу и прошить процессор от стиральной машины – Умные вопросы indesit iwc 6085 b причина того что я хочу её перепрошить: при стирании она начала зависать, бесконечно сливать воду или выжимать, потом начали моргать все лампочки, и вот теперь она совсем не включается, блок питания и и остальные платы проверили, всё нормально, повреждений нет.
значит что то с процессором, если у вас есть другие варианты то пожалуйста ответьте. 9 годов назад от Влад Емельянов

2 Ответы

Нужно сделать индукцию полд углом 78 градусов и передать информацию по ней. так вы можете запрограммировать е на любые действия, например вы можете в 3 раза ускорить стирку (эта фича от разработчиков, которая по умолчанию выключена) или функцию, что она стирать юудет еще чище. 9 годов назад от smolitskiy
Всм по сути. мои дети, Которые еще не родились, уже вкурсе как это делать. ты не туда обратнился 9 годов назад от АнUtka

Связанные вопросы

2 ответов

9 годов назад от Денис Абдуллаев

1 ответ

6 годов назад от Марсель Гадельшин

3 ответов

6 годов назад от Вадим Эюбов

Как прошить процессор CVA Si2000V5 MLB

В систему надо войти в качестве пользователя mnadmin!!!!!!!



       Процессорную плату необходимо подготовить для правильной работы. Для этой подготовки используется монитор “Bug”, находящийся в запоминающем устройстве ROM на процессорной плате уже при поставке. Необходимым является наличие связи с сетью LAN, по которой загружается код для запоминающего устройства FLASH. Но сначала, до этой операции, следует в узле MN скопировать в директорий c:\Flash файл с программой инсталляции и загрузки.

       В MN запустите TFTPServer95.exe, обеспечивающий передачу программы инсталляции и загрузки в узел. После запуска появляется следующее окно:



      Выберите меню TFTP -> Configure. Откроется новое окно TFTP Server95 configuration on …, в которое необходимо записать путь к файлу, который вы потом передаете в AN в поле

Default directory. Введите c:\Flash, как это указано на рисунке. Подтвердите с помощью кнопки OK”.

      После каждого изменения в установке параметров программы TFTP Server95 необходимо произвести запуск этой программы заново.





       Проверьте IP-адрес узла MN. Выберите меню Start -> Programs -> Command Prompt. IP-адрес проверяется с помощью команды ipconfig, как это показано на рисунке:





 Основная установка процессорной платы

На платформе o53 (модуль MLB) процессорная плата должна быть сконфигурирована как контроллер системы.

       Включение процессорной платы в режиме “Bug”



Установка банка данных для паботы в режиме “Bug”



Переключатель J11 должен быть установлен так, чтобы перемычка (англ. jumper) не соединяла выводов 7 и 8. После включения должна появиться следующая строка, похожая на командную:

162-Bug>



       На консоли выводится знак приглашения
      162-Bug>
Выполните команду
      162-Bug >time

       Должны появиться текущее реальное время и дата. Если время неправильное или выводится сообщение No clock is ticking, введите точное время с помощью ккоманды





162-Bug >set <параметр>, где параметр: MMDDYYhhmm


            Пример:           set 0130971559
            означает  30.1.1997 15:59:00



       При первой инсталляции ЗУ флеш наберите еще env;d. Команда устанавливает все параметры на значение по умолчанию.



env;d



       Защита данных по конфигурации платы

        Так как запоминающее устройство BBRAM, в котором находятся важные данные о плате, можно переписать, эти данные записываются также в последний блок ЗУ флэш, из которого они при необходимости берутся программами инсталляции и загрузки. Запись данных в ЗУ флэш выполняется следующим способом:



162-Bug>bm fffc1ef8:110 100000          <return>

Effective address: FFFC1EF8

Effective count  : &544

Effective address: 00100000

162-Bug>pflash 100000:110 ffaf0000     <return>

Source Starting/Ending Addresses      =00100000/0010010F

Destination Starting/Ending Addresses =FFAF0000/FFAF010F

Number of Effective Bytes             =00000110 (&272)



Program FLASH Memory (Y/N)? y         <return>

Erasing Block Number     =15 ($FFAF0000)

Programming Block Number =15 ($FFAF0000)

FLASH Memory Programming Complete



       Установка параметров сети

Двоичный файл инсталляции и загрузки переносится на плату через сеть. Поэтому необходимо установить IP-адреса узла AN и хост-компьютера, из которого ранее упомянутый файл будет передаваться. Если узел AN и сервер TFTP не находятся в одной и той же сетевой зоне, необходимо определить также адрес шлюза (англ.

gateway). Это выполняется с помощью команды niot (Network I/O Teach):



162-Bug>niot               <return>

Controller LUN =00?      <return>

Device LUN     =00?      <return>

Node Control Memory Address =FFE10000?      <return>

Client IP Address      =0.0.0.0? 10.5.10.8           <введите IP-адрес AN>

Server IP Address      =0.0.0.0? 10.5.10.17         <введите IP-адрес MN/MT>

Subnet IP Address Mask =255.255.255.0?         <return>

Broadcast IP Address   =255.255.255.255?        <return>

Gateway IP Address     =0.0.0.0?                      <return>

Boot File Name (“NULL” for None)     =?             <return>

Argument File Name (“NULL” for None) =?          <return>

Boot File Load Address         =001F0000?          <return>

Boot File Execution Address    =001F0000?       <return>

Boot File Execution Delay      =00000000?         <return>

Boot File Length               =00000000?              <return>

Boot File Byte Offset          =00000000?             <return>

BOOTP/RARP Request Retry       =00?             <return>

TFTP/ARP Request Retry         =00?                 <return>

Trace Character Buffer Address =00000000?       <return>

BOOTP/RARP Request Control: Always/When-Needed (A/W)=W?          <return>

BOOTP/RARP Reply Update Control: Yes/No (Y/N)       =Y?                   <return>



Update Non-Volatile RAM (Y/N)? n



Если нет необходимости во вводе всех данных, ввод данных можно завершить преждевременно, поставив точку. Необходимо обязательно определить IP-адреса клиента и сервера (Client IP Address и Server IP Address), а также IP-адрес шлюза (Gateway IP Address), если сервер TFPT и узел AN не находятся в одной и той же сетевой зоне.



       Передача двоичного файла в ЗУ RAM узла

После установки IP-адресов двоичный файл передается в ЗУ RAM с помощью команды niop (Network I/O Physical):



162-Bug>niop

Controller LUN =00?      <return>

Device LUN     =00?      <return>

Get/Put        =G?          <return>

File Name      =? INSTALL.bin               <return>

Memory Address =0000E000? 100000   <return>

Length         =00000000?                      <return>

Byte Offset    =00000000?         <return>



Bytes Received =&698029, Bytes Loaded =&698029

Bytes/Second   =&87253, Elapsed Time =8 Second(s)



Правильно ли был передан файл, определяют данные Bytes Received и Bytes Loaded, длина которых должна быть одинаковой длине двоичного файла инсталляции и загрузки. Таким способом двоичный файл передан в ЗУ RAM, из которого его надо еще скопировать в ЗУ флэш.



       Запись кода в ЗУ флэш

Переданный код находится в ЗУ RAM по адресу 100000 (шестнадцатеричный). Программирование ЗУ флэш осуществляется с помощью команды pflash (Program FLASH Memory):



      PPC1-Bug>pflash src_address:size dest_address <return>



Параметр size должен быть больше или равняться длине двоичного файла.



162-Bug>pflash 100000:&698029 ffa00000                    <return>

Source Starting/Ending Addresses      =00100000/001AA6AC

Destination Starting/Ending Addresses =FFA00000/FFAAA6AC

Number of Effective Bytes             =000AA6AD (&698029)



Program FLASH Memory (Y/N)? y <return>

Erasing Block Number     =00 ($FFA00000)

Erasing Block Number     =01 ($FFA10000)

Erasing Block Number     =02 ($FFA20000)

Erasing Block Number     =03 ($FFA30000)

Erasing Block Number     =04 ($FFA40000)

Erasing Block Number     =05 ($FFA50000)

Erasing Block Number     =06 ($FFA60000)

Erasing Block Number     =07 ($FFA70000)

Erasing Block Number     =08 ($FFA80000)

Erasing Block Number     =09 ($FFA90000)

Erasing Block Number     =10 ($FFAA0000)

Programming Block Number =00 ($FFA00000)

Programming Block Number =01 ($FFA10000)

Programming Block Number =02 ($FFA20000)

Programming Block Number =03 ($FFA30000)

Programming Block Number =04 ($FFA40000)

Programming Block Number =05 ($FFA50000)

Programming Block Number =06 ($FFA60000)

Programming Block Number =07 ($FFA70000)

Programming Block Number =08 ($FFA80000)

Programming Block Number =09 ($FFA90000)

Programming Block Number =10 ($FFAA0000)

FLASH Memory Programming Complete




Скачать прошивку MLNL0A14. bin

Скачать инструкцию Прошивка процессора CVA Si2000 MLB.doc

AMD исправила брешь в прошивке своих процессоров

AMD исправила брешь в прошивке своих процессоров

Alexander Antipov

Эксплуатация уязвимости позволяла злоумышленникам внедрить в прошивку вредоносное ПО.

Производитель интегральной микрочиповой электроники AMD исправил уязвимости в ряде своих процессоров, сообщает портал The Register. Эксплуатация бреши позволяла злоумышленникам внедрить в прошивку вредоносное ПО.

Уязвимость была обнаружена в процессорах семейств «Trinity», «Richland», «Kaveri» и «Kabini» чешским программистом Рудольфом Мареком (Rudolf Marek), который рассказал о ней на конференции Chaos Communications Congress. Правда, эксперт сфокусировался только на векторе атаки, оставив в стороне конкретные сценарии.

По словам специалиста, прошивка недостаточно корректно проверяет подписи кода, что позволяет преступнику внедрить свой собственный код и выполнить его. Это осуществляется через блок System Management Unit (SMU). Марек взломал ключ, который используется для подписи кода хэшем SHA1. Он взял код SMU из обновления BIOS, после чего запустил его на эмуляторе. После взлома Марек смог добавить свои собственные команды в SMU и выполнить их.

Прошивка предоставляется AMD в рамках AGESA (AMD Generic Encapsulated Software Architecture). Она уже была обновлена в конце ноября. В ходе своего выступления Марек призвал производителей материнских плат и ноутбуков обновить устаревший BIOS в своих продуктах.


В нашем телеграм канале мы рассказываем о главных новостях из мира IT, актуальных угрозах и событиях, которые оказывают влияние на обороноспособность стран, бизнес глобальных корпораций и безопасность пользователей по всему миру. Узнай первым как выжить в цифровом кошмаре!
Поделиться новостью:

Что такое флэш-память и как она работает?

Флэш-память, также известная как флэш-память, представляет собой тип энергонезависимой памяти, которая стирает данные в блоках, называемых блоками , и перезаписывает данные на уровне байтов. Флэш-память широко используется для хранения и передачи данных в потребительских устройствах, корпоративных системах и промышленных приложениях. Флэш-память сохраняет данные в течение длительного периода времени, независимо от того, включено или выключено устройство с флэш-памятью.

Флэш-память

используется в корпоративных центрах обработки данных, серверах, системах хранения и сетевых технологиях, а также в широком спектре бытовых устройств, включая USB-накопители, также известные как карты памяти, SD-карты, мобильные телефоны, цифровые камеры, планшеты. компьютеры и PC-карты в ноутбуках и встроенных контроллерах.Например, твердотельные накопители на основе флэш-памяти NAND часто используются для повышения производительности приложений с интенсивным вводом-выводом. Флэш-память NOR часто используется для хранения управляющего кода, такого как базовая система ввода-вывода (BIOS), в ПК.

Флэш-память

также используется для вычислений в памяти, чтобы повысить производительность и масштабируемость систем, которые управляют и анализируют большие наборы данных.

Происхождение технологий флэш-памяти

Доктору Фудзио Масуоке приписывают изобретение флэш-памяти, когда он работал в Toshiba в 1980-х годах.Сообщается, что коллега Масуоки, Сёдзи Ариидзуми, придумал термин flash , потому что процесс стирания всех данных с полупроводникового чипа напомнил ему вспышку фотокамеры.

Флэш-память

произошла от стираемой программируемой постоянной памяти (EPROM) и электрически стираемой программируемой постоянной памяти (EEPROM). Флэш-память технически является вариантом EEPROM, но в отрасли зарезервирован термин EEPROM для стираемой памяти на уровне байтов и применяется термин флэш-память для более крупной стираемой памяти на уровне блоков.

Флэш-память состоит из транзистора и плавающего затвора, в котором хранится электрический ток.

Как работает флэш-память? Архитектура флэш-памяти

включает в себя массив памяти с большим количеством ячеек флэш-памяти. Базовая ячейка флэш-памяти состоит из накопительного транзистора с управляющим затвором и плавающим затвором, изолированным от остальной части транзистора тонким диэлектрическим материалом или оксидным слоем. Плавающие затворы накапливают электрический заряд и контролируют поток электрического тока.

электрона добавляются или удаляются из плавающего затвора, чтобы изменить пороговое напряжение накопительного транзистора. Изменение напряжения влияет на то, запрограммирована ли ячейка как ноль или единица.

Ячейка флэш-памяти состоит из накопительного транзистора с управляющим затвором и плавающего затвора.

Процесс, называемый туннелированием Фаулера-Нордхейма, удаляет электроны из плавающего затвора. Либо туннелирование Фаулера-Нордхейма, либо явление, известное как -канальная инжекция горячих электронов , задерживает электроны в плавающем затворе.

При туннелировании Фаулера-Нордхейма данные стираются из-за сильного отрицательного заряда на управляющих воротах. Это выталкивает электроны в канал, где существует сильный положительный заряд.

Обратное происходит при использовании туннелирования Фаулера-Нордхейма для захвата электронов плавающим затвором. Электронам удается пробиться через тонкий оксидный слой к плавающему затвору в присутствии сильного электрического поля с сильным отрицательным зарядом на истоке и стоке ячейки и сильным положительным зарядом на управляющем затворе.

Процесс, называемый туннелированием Фаулера-Нордхейма, удаляет электроны из плавающего затвора.

Канальная инжекция горячих электронов, также известная как инжекция горячих носителей, позволяет электронам пробивать оксид затвора и изменять пороговое напряжение плавающего затвора. Этот прорыв происходит, когда электроны получают достаточное количество энергии от сильного тока в канале и притягивающего заряда на управляющем затворе.

Инжекция горячих электронов в канал позволяет электронам пробивать оксид затвора и изменять пороговое напряжение плавающего затвора.

Электроны захватываются плавающим затвором независимо от того, получает ли устройство, содержащее ячейку флэш-памяти, питание в результате электрической изоляции, создаваемой оксидным слоем. Эта характеристика позволяет флэш-памяти обеспечивать постоянное хранение.

NOR и флэш-память NAND

Существует два типа флэш-памяти: NOR и NAND.

Флэш-память

NOR и NAND различаются по архитектуре и конструктивным характеристикам. Флэш-память NOR не использует общих компонентов и может соединять отдельные ячейки памяти параллельно, обеспечивая произвольный доступ к данным.Ячейка флэш-памяти NAND более компактна и имеет меньше битовых линий, объединяя транзисторы с плавающим затвором для увеличения плотности хранения.

NAND лучше подходит для последовательного, а не случайного доступа к данным. Геометрия процесса флэш-памяти NAND была разработана в связи с тем, что планарная память NAND достигла своего практического предела масштабирования.

Флэш-память

NOR работает быстро при чтении данных, но обычно медленнее, чем NAND при стирании и записи. NOR flash программирует данные на уровне байтов. Флэш-память NAND программирует данные в страницах, которые больше байтов, но меньше блоков.Например, размер страницы может составлять 4 килобайта (КБ), а размер блока может составлять от 128 до 256 КБ или мегабайт. Флэш-память NAND потребляет меньше энергии, чем флэш-память NOR, для приложений, требующих интенсивной записи.

Флэш-память

NOR дороже в производстве, чем флэш-память NAND, и, как правило, используется в основном в потребительских и встроенных устройствах для загрузки и в приложениях только для чтения для хранения кода. Флэш-память NAND больше подходит для хранения данных в бытовых устройствах, корпоративных серверах и системах хранения данных из-за более низкой стоимости бита для хранения данных, большей плотности и более высоких скоростей программирования и стирания (P/E).

Устройства, такие как телефоны с камерами, могут использовать флэш-память NOR и NAND в дополнение к другим технологиям памяти для облегчения выполнения кода и хранения данных.

Форм-факторы флэш-памяти

Флэш-носитель основан на кремниевой подложке. Также известные как твердотельные устройства, они широко используются как в бытовой электронике, так и в корпоративных системах хранения данных.

Существуют три форм-фактора твердотельных накопителей, которые были определены Инициативой твердотельных накопителей:

  • SSD, которые устанавливаются в те же слоты, что и традиционные электромеханические жесткие диски (HDD).Твердотельные накопители имеют архитектуру, аналогичную интегральной схеме.
  • Твердотельные карты, которые размещаются на печатной плате и используют стандартный форм-фактор карты, например Peripheral Component Interconnect Express (PCIe).
  • Твердотельные модули, которые помещаются в модуль памяти с двухрядным расположением выводов (DIMM) или малогабаритный модуль памяти с двухрядным расположением выводов, использующий стандартный интерфейс жесткого диска, например Serial Advanced Technology Attachment (SATA).

Дополнительная подкатегория — гибридные жесткие диски, сочетающие в себе обычный HDD с флэш-модулем NAND.Гибридный жесткий диск обычно рассматривается как способ преодоления разрыва между вращающимся носителем и флэш-памятью.

Полностью флэш-память и гибридная флэш-память

Появление флэш-памяти способствовало росту популярности массивов на основе флэш-памяти. Эти системы содержат только твердотельные накопители, они предлагают преимущества в производительности и потенциально сниженные эксплуатационные расходы по сравнению со всеми дисковыми массивами хранения. Основное отличие, помимо носителя, заключается в базовой физической архитектуре, используемой для записи данных на устройство хранения.

Массивы на основе жестких дисков

имеют исполнительный рычаг, который позволяет записывать данные в определенный блок определенного сектора на диске. Системы хранения All-flash не требуют движущихся частей для записи данных. Запись выполняется непосредственно во флэш-память, а управление данными осуществляется с помощью специального программного обеспечения.

Гибридный массив флэш-памяти сочетает в себе диски и твердотельные накопители. Гибридные массивы используют твердотельные накопители в качестве кэша для ускорения доступа к часто запрашиваемым горячим данным, которые впоследствии перезаписываются на серверный диск. Многие предприятия обычно архивируют данные с диска по мере их устаревания, копируя их во внешнюю библиотеку на магнитных лентах.

Флэш плюс лента, также известная как флэп , описывает тип многоуровневого хранилища, в котором первичные данные во флэш-памяти одновременно записываются на линейную ленточную систему.

В дополнение к массивам флэш-памяти возможность вставки твердотельных накопителей в серверы на базе архитектуры x86 повысила популярность этой технологии. Такое расположение известно как флэш-память на стороне сервера и позволяет компаниям обойти привязку к поставщику, связанную с приобретением дорогих интегрированных массивов флэш-хранилищ.

Недостаток размещения флэш-памяти в сервере заключается в том, что клиентам необходимо самостоятельно создавать аппаратную систему, включая покупку и установку программного стека управления хранением у стороннего поставщика.

Плюсы и минусы флеш-памяти

Вот некоторые преимущества флэш-памяти:

  1. Флэш-память — наименее дорогая форма полупроводниковой памяти.
  2. В отличие от динамической оперативной памяти (DRAM) и статической RAM (SRAM), флэш-память энергонезависима, потребляет меньше энергии и может стираться большими блоками.
  3. Флэш-память
  4. NOR обеспечивает повышенную скорость случайного чтения, в то время как флэш-память NAND обеспечивает быстрое последовательное чтение и запись.
  5. Твердотельный накопитель с чипами флэш-памяти NAND обеспечивает значительно более высокую производительность, чем традиционные магнитные носители, такие как жесткие диски и ленты.
  6. Флэш-накопители
  7. также потребляют меньше энергии и выделяют меньше тепла, чем жесткие диски.
  8. Корпоративные системы хранения данных, оснащенные флэш-накопителями, обладают низкой задержкой, которая измеряется в микросекундах или миллисекундах.

Основными недостатками флэш-памяти являются механизм изнашивания и помехи между ячейками по мере уменьшения размеров матрицы. Биты могут выйти из строя при чрезмерно большом количестве циклов программирования/стирания, что в конечном итоге приведет к разрушению оксидного слоя, удерживающего электроны. Ухудшение может исказить установленное производителем пороговое значение, при котором заряд определяется как ноль или единица. Электроны могут уйти и застрять в оксидном изоляционном слое, что приведет к ошибкам и порче бита.

Неофициальные данные свидетельствуют о том, что флэш-накопители NAND изнашиваются не так сильно, как раньше опасались.Производители флэш-накопителей повысили долговечность и надежность за счет алгоритмов кода с исправлением ошибок, выравнивания износа и других технологий.

Кроме того, твердотельные накопители не изнашиваются без предупреждения. Обычно они предупреждают пользователей так же, как датчик может указывать на недостаточное давление в шинах.

Типы флэш-памяти NAND Производители флэш-памяти

NAND разработали различные типы памяти, подходящие для широкого спектра вариантов использования для хранения данных.В следующей таблице описаны различные типы флэш-памяти NAND.

Типы флэш-памяти NAND

Описание

Преимущества

Недостатки

Основное использование

Ячейка одноуровневая ( SLC )

Сохраняет один бит на ячейку и два уровня заряда.

Более высокая производительность, выносливость и надежность по сравнению с другими типами флэш-памяти NAND.

Более высокая стоимость по сравнению с другими типами флэш-памяти NAND.

Корпоративное хранилище, критически важные приложения.

Многоуровневая ячейка ( MLC )

Может хранить несколько битов на ячейку и несколько уровней заряда. Термин MLC соответствует двум битам на ячейку.

Дешевле, чем SLC и корпоративный MLC (eMLC), высокая плотность.

Меньшая выносливость, чем у SLC и eMLC, медленнее, чем у SLC.

Потребительские устройства, корпоративное хранилище.

Enterprise MLC ( eMLC )

Обычно хранит два бита на ячейку и несколько уровней заряда; использует специальные алгоритмы для увеличения продолжительности записи.

Меньше, чем флэш-память SLC, более долговечная, чем флэш-память MLC.

Дороже, чем MLC, медленнее, чем SLC.

Корпоративные приложения с высокой рабочей нагрузкой записи.

Трехуровневая ячейка ( TLC )

Сохраняет три бита на ячейку и несколько уровней заряда. Также упоминается как MLC-3, X3 или 3-битный MLC.

Более низкая стоимость и более высокая плотность по сравнению с MLC и SLC.

Более низкая производительность и долговечность, чем у MLC и SLC.

Потребительские приложения для хранения данных, такие как USB-накопители и карты флэш-памяти.

Вертикальный/ 3D NAND

Ячейки памяти укладываются друг на друга в трех измерениях по сравнению с традиционной планарной технологией NAND.

Более высокая плотность, более высокая производительность записи и более низкая стоимость за бит по сравнению с планарной NAND.

Более высокая стоимость изготовления, чем планарная NAND; сложность производства с использованием производственных планарных процессов NAND; потенциально более низкое сохранение данных.

Бытовые и корпоративные хранилища.

*Четырехуровневая ячейка (QLC)

Использует 64-уровневую архитектуру, которая считается следующей итерацией 3D NAND.По состоянию на ноябрь 2017 г. широко не доступен.

Хранит четыре бита данных в каждой ячейке NAND, потенциально повышая плотность SSD.

Большее количество битов данных на ячейку может повлиять на срок службы; повышенные затраты на инжиниринг.

Варианты использования в основном один раз написать, много прочитать (WORM).

Примечание. Износ флэш-памяти NAND является меньшей проблемой для флэш-памяти SLC, чем для менее дорогих типов флэш-памяти, таких как MLC и TLC, для которых производители могут устанавливать несколько пороговых значений для заряда.

В этом видеоролике рассматриваются некоторые основы 3D NAND применительно к NAND:

Типы флэш-памяти NOR

Два основных типа флэш-памяти NOR — параллельный и последовательный, также известный как последовательный периферийный интерфейс. Флэш-память NOR изначально была доступна только с параллельным интерфейсом. Parallel NOR предлагает высокую производительность, безопасность и дополнительные функции; его основное использование включает промышленные, автомобильные, сетевые и телекоммуникационные системы и оборудование.

ячейки NOR соединены параллельно для произвольного доступа. Конфигурация предназначена для произвольного чтения, связанного с инструкциями микропроцессора, и для выполнения кодов, используемых в портативных электронных устройствах, почти исключительно потребительского типа.

Флэш-память

Serial NOR имеет меньшее количество контактов и меньшую упаковку, что делает ее менее дорогой, чем параллельная NOR. Варианты использования последовательного NOR включают персональные и сверхтонкие компьютеры, серверы, жесткие диски, принтеры, цифровые камеры, модемы и маршрутизаторы.

Разбивка по поставщикам корпоративной флэш-памяти NAND

Основными производителями микросхем флэш-памяти NAND являются Intel Corp., Micron Technology Inc., Samsung Group, SanDisk Corp., которые в настоящее время принадлежат Western Digital Corp., а также SK Hynix Inc. и Toshiba Memory Corp.

Основные поставщики флэш-памяти NAND предлагают как корпоративные, так и потребительские флэш-памяти.

В 2016 г. возникла нехватка флэш-памяти NAND, что привело к сбоям на рынке. Дефицит привел к росту цен на твердотельные накопители и увеличению сроков поставки.Спрос превысил предложение в основном из-за резкого роста спроса со стороны производителей смартфонов. В 2018 году появились признаки того, что дефицит подходит к концу.

Другие потрясения влияют на рынок. В ноябре 2017 года ведущий поставщик флэш-памяти Toshiba согласился продать свое подразделение по производству микросхем группе корпоративных и институциональных инвесторов во главе с Bain Capital. Toshiba продала бизнес по производству флэш-памяти, чтобы покрыть финансовые убытки и избежать исключения из листинга Токийской фондовой биржи.

Продукция ведущих поставщиков NOR

Основными производителями флэш-памяти NOR являются Cypress Semiconductor Corp. — в результате приобретения Spansion Inc. — Macronix International Co. Ltd., Microchip Technology Inc., Micron Technology Inc. и Winbond Electronics Corp.

Cypress Semiconductor приобрела поставщика флэш-памяти NOR Spansion в 2015 году. Портфолио Cypress NOR включает продукты FL-L, FL-S, FS-S и FL1-K.

Macronix OctaFlash использует несколько банков, чтобы обеспечить доступ для записи в один банк и чтение из другого.Macronix MX25R Serial NOR — это версия с низким энергопотреблением, предназначенная для приложений Интернета вещей (IoT).

Microchip NOR имеет торговую марку Serial SPI Flash и Serial Quad I/O Flash. Параллельные продукты NOR поставщика включают семейства многоцелевых флэш-устройств и расширенных многоцелевых флэш-устройств.

Micron продает последовательную флэш-память NOR и параллельную флэш-память NOR, а также высокопроизводительную флэш-память Micron Xccela для автомобильных приложений и приложений IoT.

Линейка продуктов Winbond Serial NOR носит торговую марку SpiFlash Memories и включает модули памяти SpiFlash Multi-I/O W25X и W25Q.В 2017 году Winbond расширила свою линейку Secure Flash NOR для дополнительных целей, включая дизайн системы на кристалле для поддержки искусственного интеллекта, IoT и мобильных приложений.

Использование флэш-микроконтроллеров на базе процессоров ARM в качестве платформы для специализированных систем-на-чипе


Питер Бишоп, менеджер по коммуникациям,
Atmel Rousset

Abstract

Достижения в технологии производства позволяют производить системы на кристалле (SoC), содержащие сотни миллионов транзисторов, работающих на тактовой частоте гигагерца, на площади в несколько десятков квадратных миллиметров. .Однако эти же достижения усложняют экономичную разработку таких сложных однокристальных систем в приемлемые сроки и делают энергопотребление критической проблемой. Вопросы производительности и тестируемости становятся серьезной проблемой. SoC включают в себя программируемые элементы (микроконтроллеры (MCU) и цифровые сигнальные процессоры (DSP)), что делает их программное обеспечение таким же дорогим и трудоемким, как и их аппаратное обеспечение.

Использование флэш-микроконтроллера на основе стандартного отраслевого процессора ARM в качестве платформы представляет собой практический подход к разработке SoC, который решает все эти проблемы. Включение шага прототипирования FPGA (программируемая пользователем вентильная матрица) в процесс проектирования позволяет проводить параллельное тестирование аппаратного и программного обеспечения и увеличивает шансы получить правильный кремний с первого раза.
