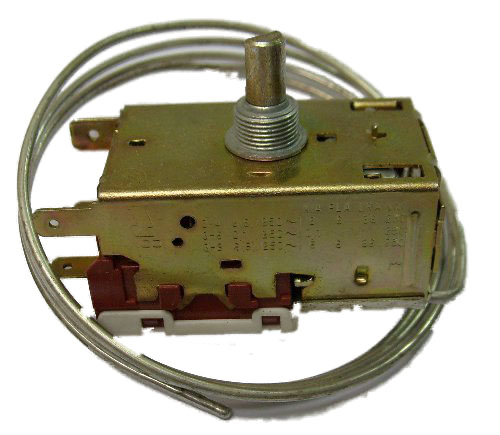

Терморегулятор для холодильника ТАМ 112 0,8 М

Задачей термостата является поддерживание постоянной температуры. Термостат модели TAM 112-0,8M – подходит для однокамерных холодильников. Его длинна составляет 80 см или же 0,8 метра. Рабочая температура в норме: от -7 замыкание контактов до -14 размыкание контактов. В тепле рабочая температура составляет: 0°С замыкание контактов. В холоде рабочая температура составляет: -18°С размыкание контактов. Термостаты отличаются диаметром стержня ручки и сильфонной трубки, конец которой крепится к испарителю. Длину термостата можно узнать на самом термостате, рядом с моделью, она пишется через запитую. Данный термостат подходит для холодильников:

Свияга
Позис
Бирюса 10
Полюс
Минск (модели 5, 6, 10, 11, 12 и 16)
Ока-6 и Ока-6м
Атлант (К4667, КШ216, КШ365, КШ355, КШ4665, КШ357, КШ212, ШВ 0,24, ШВ 0,29, ШВУ 04-1,3)
М-12, 16, 212, 216, КШ-355, 357, МХ-365, 367
ЗиС ДХ-2, ЗиЛ-Москва КХ-240, ЗиЛ-62 КШ-240/26, ЗиЛ-63, ЗиЛ-63 КШ-260/26

Принцип работы термостата – при понижении температуры понижается давление в термосистеме и размыкание контактов.

При повышении температуры в термосистеме давление соответственно увеличится и, преодолевая сопротивление пружины, замыкает контакты.

Степень защиты: IP00.

Аналоги: Ranco К50 Р1550, К50 Р-1133, ATEA A01 0800, Danfoss 077B0021, K50 L3392.

Обозначение  модификации Режим работы Ширина плоских токопро-водящих клемм, мм Длина  капилляра,  м
ТЕПЛО НОРМА ХОЛОД
Температура, °С
  замыкания  контактов размыкания  контактов замыкания  контактов размыкания  контактов замыкания  контактов размыкания  контактов
ТАМ112-1М-1 0, не выше -7 -14 -18,0 не выше 6,3; 4,8 0,4; 0,45; 0,55; 0,6; 0,65; 0,7; 0,75; 0,8; 0,85; 0,9; 1,0; 1,1; 1,2; 1,3; 1,4; 1,5; 1,6; 1,7; 1,8; 1,9; 2,0; 2,5; 3,0
ТАМ112-1М-2  фиксир. режим 4 -3
ТАМ112-1М-3 -3,0 не выше -11 -20 -24,5 не выше
ТАМ112-1М-4 -6,0 не выше -18 -23
ТАМ112-1М-5* 2,7 -8,5
ТАМ112-1М-6  фиксир. режим 3 7
ТАМ112-1М-8А 12,5 5 1,5
ТАМ 112-1 М-9 -1 -15 -11 -21
ТАМ112-1М-16  фиксир. режим
1
8
ТАМ112-1М-17  фиксир. режим -18 -15
ТАМ 112-1 М-26 7 -20 -25
ТАМ 112-1 М-50 -4 -6 -19 -27
ТАМ112-1М-60 -6 -16,5 -10,5 -22,5 -16,5 -30,5
ТАМ112-1М-61 -5 -15 -24
ТАМ112-1М-62 0 -11,5 -23
ТАМ112-1М-19 10 7 2
ТАМ 112-1 М-46 ТАМ 112-1М-46А 8,5 -9,5 -18
ТАМ112-1М-82 8,5 -8,1 2,6 -18,4
ТАМ112-1М-87 10 6,0** 2 -3
ТАМ 112-1 М-44 9 6 2 0,15; 0,25; 0,4; 0,45; 0,5; 0,55; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1; 1,2; 1,3; 1,4; 1,5; 1.
6: 2.1: 2.6
ТАМ 112-1 М-68 9 3 -1



Теги: Терморегулятор

Терморегулятор для холодильника Т-133

Устройство терморегулятора

Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионныххолодильниках) или нагревателя в (в абсорбционных холодильниках).

При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от термореулятора.

По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).

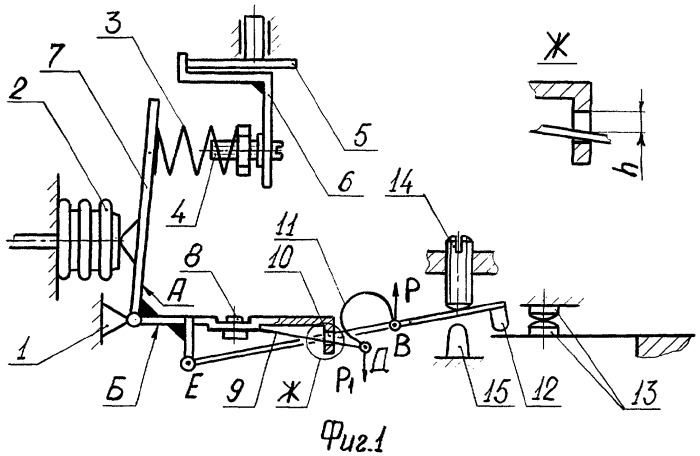

Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой,  в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.

В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

Работа терморегулятора.

При понижении температуры трубки понизится  давление насыщенных паров  в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.

Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно,  при более низкой температуре.

Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.

Основные элементы терморегулятора.

В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи  при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и,  соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт  (валик)  вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки,  внутренним диаметром.

Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

Терморегулятор для холодильника Т-133-1М

Устройство терморегулятора

Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионныххолодильниках) или нагревателя в (в абсорбционных холодильниках).

При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от термореулятора.

По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).

Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой,  в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.

В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

Работа терморегулятора.

При понижении температуры трубки понизится  давление насыщенных паров  в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.

Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно,  при более низкой температуре.

Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.

Основные элементы терморегулятора.

В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи  при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и,  соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт  (валик)  вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки,  внутренним диаметром.

Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

Проверка и регулировка термостата холодильника

Термостат холодильника, который обычно находится внутри холодильника, представляет собой управляющее устройство, которое позволяет пользователям регулировать температуру внутри холодильника. Это устройство управляет системой охлаждения, включающей конденсатор, компрессор, испаритель и дозирующее устройство. Как только термостат настроен на желаемую температуру, он будет действовать как переключатель для включения компрессора, чтобы охладить температуру и отключить его после достижения этой температуры.Затем он будет включаться и выключаться по мере того, как температура холодильника колеблется вверх и вниз, чтобы поддерживать допустимый заданный температурный диапазон.

Проверка термостата холодильника

Эффективность термостата очень важна для поддержания надлежащей температуры внутри холодильника. Если термостат неисправен, это приводит к нестабильной температуре внутри холодильника, что может поставить под угрозу свежесть его содержимого. Чтобы проверить, нормально ли работает термостат, требуется простой тест.

Для следующего теста потребуется омметр, настроенный на самую низкую шкалу. Затем ручку термостата необходимо полностью повернуть против часовой стрелки или установить на ноль. Термостат находится сразу за циферблатом. Снимите пластиковую крышку, чтобы получить доступ к термостату. Найдите две клеммы на термостате и прикоснитесь одним щупом омметра к каждой клемме. Счетчик не должен получать никаких показаний, когда циферблат находится в этом положении.

Постепенно поворачивайте диск по часовой стрелке, пока он не достигнет уровня температуры ниже, чем окружающий воздух.Затем измеритель должен показывать ноль или 0,2 Ом, если термостат работает правильно. Однако, если сопротивление превышает это значение, термостат необходимо заменить на новый, прежде чем он испортит продукты внутри холодильника. Помните, что нестабильный термостат приведет к нестабильной температуре внутри холодильника.

Возьмите омметр на Amazon

Регулировка термостата холодильника

Поскольку температура внутри холодильника очень важна для продуктов, термостат должен быть установлен на правильную или идеальную температуру.Очень низкая температура может привести к замерзанию и подгоранию продуктов, а высокая температура может привести к их порче. Поэтому термостат всегда должен быть установлен на правильную температуру. Также рекомендуется проверить температуру внутри холодильника, чтобы проверить, настроен ли термостат на оптимальную температуру. Это можно сделать с помощью термометра для мяса.

Идеальная температура охлаждения продуктов в холодильнике составляет 37 градусов по Фаренгейту или находится в диапазоне от 30 до 40 градусов по Фаренгейту.Установите циферблат на эту температуру или установите ее в среднем диапазоне, если циферблат не находится в числовых значениях. Затем используйте термометр, чтобы проверить, находится ли температура в пределах от 30 до 40 градусов. Отрегулируйте циферблат соответствующим образом, чтобы получить желаемую температуру.

Иногда настройки термостата могут заметно отличаться от температуры холодильника, особенно когда температура слишком низкая. Чтобы исправить это, дайте холодильнику перейти в режим разморозки. Это можно сделать автоматически, полностью повернув циферблат против часовой стрелки до нуля или отключив его. После этого снова подключите холодильник и подождите, пока температура снова не остынет. Снова установите циферблат на 37 градусов или на средний диапазон и снова проверьте температуру. При необходимости отрегулируйте термостат.

Проверка и регулировка термостата вашего холодильника должна быть регулярной частью вашей процедуры технического обслуживания, точно так же, как размораживание морозильной камеры. Это убережет вас от порчи продуктов.

Как работает термостат холодильника? Холодильник Arlington Вопрос

Холодильник в вашем доме в Арлингтоне является одним из самых важных приборов для вашего повседневного комфорта и удобства.Это дает вам роскошь сохранения свежих, безопасных продуктов. Однако немногие домовладельцы уделяют много внимания тому, как их холодильники выполняют эти функции. В All Time Services мы считаем, что лучший способ для домовладельцев использовать свою технику и ухаживать за ней — это немного лучше понять ее. Только обученный профессионал может безопасно обслуживать ваш холодильник, но все же важно понимать его работу и основные компоненты. Вот некоторая информация о том, как работает термостат вашего холодильника.

По сути, термостат в вашем холодильнике является основным компонентом, контролирующим процесс охлаждения. Этот процесс удаляет тепло из вашего холодильника, а не охлаждает его изнутри. Когда вы устанавливаете термостат в своем холодильнике на определенную настройку, эта температура поддерживается за счет способности термостата ощущать изменения температуры. Если вы оставите дверцу холодильника открытой на мгновение или два, вы, вероятно, услышите, как включается компрессор. Когда холодильник становится слишком горячим, компрессор получает предупреждение и сжимает хладагент в газ под высоким давлением.В конденсаторе он возвращается в жидкое состояние, а в испарителе теряет давление, снова превращается в жидкость и поглощает тепло в вашем холодильнике.

Как только целевая температура достигнута, термостат отключает подачу электроэнергии на компрессор, и он не начнет процесс снова, пока не обнаружит, что внутри вашего холодильника слишком жарко. Любые проблемы с теплой температурой в вашем холодильнике могут быть результатом неисправного термостата. Обратитесь к специалисту, чтобы узнать наверняка.

Для получения дополнительной информации о работе термостата в вашем холодильнике обратитесь к специалистам по ремонту бытовой техники в All Time Services. У нас есть все необходимое обучение и опыт, чтобы гарантировать успешную работу термостата вашего холодильника. Позвоните нам для обслуживания в районе Арлингтона.

Как работает термостат холодильника? – JanetPanic.com

Как работает термостат холодильника?

Термостат управляет процессом охлаждения, отслеживая температуру, а затем включая и выключая компрессор.Когда датчик определяет, что в холодильнике достаточно холодно, он выключает компрессор. Если он чувствует слишком много тепла, он включает компрессор и снова начинает процесс охлаждения.

На каком принципе работает холодильник?

Цикл охлаждения основан на давно известном физическом принципе, согласно которому жидкость, расширяясь в газ, извлекает тепло из окружающего вещества или области. (Вы можете проверить этот принцип, просто намочив палец и подняв его.

Как работают регуляторы температуры?

Терморегулятор — это прибор, используемый для контроля температуры путем расчета разницы между заданным значением и измеренной температурой.Контроллер получает вход от датчика температуры и имеет выход, который подключен к элементу управления, такому как нагреватель или вентилятор.

Какой тип термостата используется в холодильнике?

Термостаты № 3 и № 8 особенно важны для сборщиков холодильных систем. № сервисного термостата 3 подходит для холодильников с автоматическим размораживанием или постоянной температурой перезапуска, что является наиболее распространенным типом в настоящее время.

Может ли холодильник работать без термостата?

Вы можете запустить холодильник без термостата.Термостат – это просто выключатель для компрессора. Когда температура достигает точки, на которую вы ее установили, она идет на единицу. Как правило, она уходит на 2-3 градуса ниже этой точки.

В каком принципе холодильник лучше?

Трансформация может произойти при увеличении давления на газ и повышении температуры. Работа компрессора вступает в действие для достижения этого изменения состояния. Теперь после работы компрессора газ находится в состоянии высокого давления и также очень горячий.

Какая температура в холодильнике?

Поддерживайте температуру в холодильнике на уровне 40° F (4° C) или ниже. Температура морозильной камеры должна быть 0° F (-18° C). Периодически проверяйте температуру. Бытовые термометры являются лучшим способом узнать эти температуры и, как правило, недороги.

Что такое 4 регулятора температуры?

Контроль температуры:

  • Широта (угол Солнца) – Глава 2.
  • Дифференциальный нагрев земли и воды (нагреваются/остываются по-разному)
  • Океанские течения.
  • Высота.
  • Географическое положение.
  • Облачность и альбедо.

Сколько термостатов в холодильнике?

Существует три основных типа термостатов для холодильников — датчик давления пара, биметаллический и твердотельный.

Как узнать, работает ли термостат холодильника?

Если продукты замерзают внутри холодильника или его отделений, причиной может быть неисправный термостат. Вы можете использовать термометр для проверки термостата или попробовать увеличить температуру на пару градусов.Затем подождите сутки, чтобы проверить, не разморозилась ли еда.

Как работает термостат холодильника?

Как работать с термостатом холодильника: Термостат является частью каждого холодильника. Работа Термостата автоматическая Отключение Холодильника, Когда температура Должна Выполнить То, что мы установили. Термостаты используются в любом устройстве или системе, которая нагревает или охлаждает до заданной температуры.

Каков принцип работы термостата?

Принцип работы термостата.Термостат — это устройство, которое используется для поддержания заданной температуры в таких системах, как холодильник, кондиционер, утюг и в ряде устройств. Термостат работает по принципу теплового расширения твердых материалов. Биметаллические планки Термостат.

Каков принцип работы холодильника?

Принцип работы холодильника. Принцип работы холодильника (и охлаждения вообще) очень прост: он заключается в отводе тепла из одной области и отдаче его в другую.

Как термостат останавливает подачу электроэнергии к компрессору?

Когда воздух внутри холодильника достигает нужной температуры, термостат останавливает подачу электричества к компрессору. Когда термостат обнаруживает слишком много тепла, он пропускает электричество, активируя компрессор. Как термостат управляет электричеством,…

Как работает термостат с капиллярной трубкой? – Температура

Контакты переключателя

соединены с гибким металлическим сильфоном, к которому подсоединена небольшая трубка, называемая капиллярной трубкой. Длина трубки определяется назначением, для которого она будет использоваться. Эта трубка обычно заполнена таким веществом, как фреон, который используется в холодильниках.

Трубка обжата и герметизирована с одного конца, а другой конец открывается в герметичный сильфон. Когда часть трубки подвергается воздействию тепла, хладагент внутри расширяется, вызывая движение сильфона на другом конце и размыкание или замыкание переключателя в зависимости от конструкции и применения термостата.Когда трубка охлаждается, хладагент сжимается, вызывая сжатие сильфона, и снова это обратное движение инициирует действие переключателя.

Вот как работает базовый термостат с капиллярной трубкой. Трубка и заряд газа, предназначенные для работы в определенном диапазоне температур в зависимости от применения, присоединены к набору контактов переключателя. Этот предназначен для использования в холодильнике. При повышении температуры сильфон расширяется и замыкает контакты, запуская компрессор. Когда температура становится ниже, сильфон сжимается и размыкает контакты.

У такого простого термостата, как описанный выше, есть два недостатка: он не позволяет использовать какие-либо средства управления, а контакты не размыкаются достаточно быстро, чтобы исключить искрение.

Вышеупомянутый термостат противодействует действию сильфона в виде пружины, которая регулируется положением ручки-циферблата. Пружина переключателя теперь обеспечивает мгновенное действие на контакты.В основном так работает большинство этих термостатов в современных холодильниках. Предоставлено Whirlpool Corp.

Регулировка скорости расширения и сжатия

Скорость расширения и сжатия может регулироваться подпружиниванием сильфона или рычажного механизма. Например, когда вы устанавливаете термостат духовки на 300 градусов, на самом деле вы настраиваете предварительно рассчитанную нагрузку пружины на сильфон термостата духовки.

Когда печь нагревается, давление внутри сильфона возрастает до точки, когда оно, наконец, преодолевает нагрузку пружины, что должно происходить примерно при 300 градусах. Это движение размыкает контакты, и нагревательный элемент внутри духовки выключается.

Опять же, когда духовка остывает ниже 300 градусов, сильфон сжимается и переключатель замыкается, замыкая цепь к нагревательному элементу. Он продолжает работать таким образом до тех пор, пока термостат не будет выключен или установлен на другую температуру. Такие термостаты долговечны и чрезвычайно точны.

Холодильник работает только тогда, когда термостат находится в положении 7

ИСТОЧНИК: замена термостата холодильника Smeg FC40RX с морозильной камерой

НЕ ПЫТАЙТЕСЬ ИСПОЛЬЗОВАТЬ ЭТОТ МЕТОД, ЕСЛИ ВЫ НЕ ПОНИМАЕТЕ ЭЛЕКТРОБЕЗОПАСНОСТЬ.Термостат находится за охлаждающим элементом в задней части холодильной камеры и соединен с циферблатом в верхней части передней части камеры, который управляет настройкой температуры. Снимите переднюю панель, чтобы получить доступ к выключателю, и вы увидите проводку, идущую к термостату. Подсоедините два провода к термостату, и если холодильник не запускается, термостат неисправен. Замены доступны, но вам, возможно, придется поискать в сети. На этот раз при выключенном питании надежно обвяжите несколько футов веревки вокруг проводки термостата у переключателя.осторожно ослабьте охлаждающий элемент, чтобы освободить термостат, и вытащите его. Теперь привяжите веревку к новому термостату и протяните ее обратно, чтобы проводка встала на место. Верните все в исходное положение и через некоторое время насладитесь приятным холодным напитком.

Как работает бытовой холодильник: полное руководство

Работа бытового холодильника: глава 2

Системы разморозки

В этом модуле мы изучим систему разморозки, используемую в холодильниках.

Перейти к викторине!!

Системы разморозки

Напомним, что температура в морозильной камере холодильника близка или ниже 0°C (32°F). Влага, присутствующая в воздухе внутри помещения, замерзает при контакте с испарителем холодильника. Это приведет к образованию слоя инея на змеевике испарителя.

Толстый слой инея на змеевике испарителя ограничивает поток воздуха , проходящий через этот змеевик. Это также уменьшит теплопередачу между воздухом и змеевиком испарителя.Иней не позволит воздуху циркулировать из морозильной камеры в отдел свежих продуктов.

Размораживание – это процесс удаления льда или инея с испарителя или морозильной камеры. На изображении справа показаны размороженный змеевик испарителя и обледеневший змеевик испарителя.

Размораживание является важной частью нашего контрольного списка обслуживания холодильника, поскольку мороз отрицательно влияет на эффективность охлаждения. Существует несколько способов разморозки. К ним относятся:

Ручное размораживание может быть выполнено путем выключения холодильника. Когда мы выключаем холодильник, цикл охлаждения останавливается. Температура охлаждающего змеевика поднимается до комнатной температуры, позволяя инею таять.

Система ручной разморозки в современных холодильниках не используется. Это связано с тем, что размораживать холодильник вручную становится утомительно.

В полуавтоматической системе разморозки нам нужно нажать кнопку рядом с морозильной камерой , чтобы активировать функцию разморозки . Это выключит компрессор.Холодильник включится автоматически после завершения разморозки.

В полуавтоматической системе оттаивания производитель устанавливает время оттаивания. Это зависит от бренда и может варьироваться для каждого холодильника. Когда мы размораживаем вручную, время разморозки устанавливается нами и требует большего внимания.

Холодильник нужно размораживать вручную каждые три дня . Автоматическая система разморозки не требует вмешательства человека. Автоматическая система разморозки предотвращает образование инея, активируя внутреннюю систему нагрева .

Система обогрева направляет тепло на охлаждающий змеевик. Это тепло растопит иней на охлаждающем змеевике. Эта процедура разморозки применяется периодически путем остановки системы. Автоматическая разморозка занимает один цикла разморозки .

Вспомним, что электромагнитный клапан регулирует поток хладагента в зависимости от получаемых им электрических сигналов. Во время цикла разморозки электромагнитный клапан прерывает подачу хладагента к испарителю. Это гарантирует, что хладагент в испарителе не нагревается.

Затем на электрические нагревательные элементы подается питание , и вентилятор испарителя обдувает змеевик испарителя горячим воздухом. Это растапливает лед, накопившийся во время цикла охлаждения.

Цикл оттаивания происходит каждые восемь часов в автоматической системе оттаивания. В большинстве случаев холодильник может не нуждаться в разморозке каждые восемь часов.

Время между двумя циклами разморозки зависит от нескольких факторов. К ним относятся:

  • Сколько раз мы открывали двери и

  • Сколько времени работал компрессор.

Вместо включения энергоемкого нагревателя каждые восемь часов в современных холодильниках мы можем использовать адаптивное управление разморозкой. Адаптивное управление разморозкой (ADC) — это то, что делает холодильники энергоэффективными. Изменяется время, необходимое машине для начала разморозки.

Адаптивное управление оттаиванием использует плату управления для изменения временного интервала между циклами оттаивания. Мы рассмотрим каждый компонент управления этой системой разморозки в следующем модуле.

Адаптивное управление оттаиванием (ADC) будет постоянно регулировать интервалы оттаивания на основе следующего:

Напомним, что влага, присутствующая в воздухе, замерзает при контакте со змеевиком испарителя. Влажный воздух извне попадает в холодильник каждый раз, когда его дверца открывается. Это увеличивает морозную нагрузку. ADC регулирует время между циклами разморозки в соответствии с изменением морозной нагрузки.

ADC будет работать таким же образом, контролируя последний цикл разморозки. Например, если продолжительность цикла разморозки больше, это указывает на небольшое образование инея.Затем адаптивное управление разморозкой увеличит время работы системы и компрессора.

Аналогичным образом, если продолжительность цикла оттайки короче, это указывает на более сильное образование инея. Адаптивное управление разморозкой сократит время работы компрессора между циклами разморозки на два часа.

Дренажные линии

Во время цикла оттаивания лед тает, превращаясь в воду. Эта вода стекает через внутренние стенки в задней части холодильника. Мы используем трубу для подачи этой воды, которая называется дренажной линией.Вода проходит через дренажную линию в нижнюю часть холодильного шкафа.

Поддон для сбора воды, вытекающей из холодильника. Сливной поддон — это поддон для воды, который собирает и хранит воду . Затем вода испаряется в воздух.

Размораживание – это процесс удаления льда или инея с испарителя или морозильной камеры. Методы разморозки:

Адаптивное управление разморозкой (ADC) — это то, что делает холодильники энергоэффективными. Сливной поддон представляет собой поддон для воды, который собирает и хранит воду .

Дополнительные системы

В этом модуле мы изучим дополнительные системы, используемые в холодильнике.

Перейти к викторине!

Диспенсеры

Модели холодильников с горизонтальной и горизонтальной дверью оснащены системой диспенсеров . Эта система диспенсеров состоит из:

  • диспенсера для воды и

  • льдогенератора.

В новых и улучшенных моделях дозаторы встроены в дверцу. Наиболее часто предлагаемые функции диспенсеров для холодильников:

Давайте подробно обсудим каждую из этих систем диспенсеров.

Диспенсеры для воды

Диспенсер для воды — это устройство для подачи охлажденной воды. Он обеспечивает нас чистой фильтрованной питьевой водой.

Вода, подаваемая системой раздачи, фильтруется с помощью водяного фильтра. Простой угольный фильтр очищает питьевую воду, выдаваемую из холодильника.Этот удаляет из воды хлор, фтор и другие вредные примеси .

Благодаря диспенсеру для воды нам не нужно наполнять бутылки с водой или проверять их количество. Мы можем нажать кнопку, чтобы немедленно получить холодную воду.

Вода для системы дозатора в холодильнике подается одним из следующих способов:

  • Линия подачи воды, подключенная к холодильнику, или

  • Ручное заполнение резервуара для воды дозатора.

Напомним, что гибкий шланг может сгибаться по мере необходимости. Дозатор подключается к системе водоснабжения с помощью гибкого шланга .

Гибкий шланг, подсоединенный к водопроводу здания , автоматически наполняет резервуар. Если подключение к водопроводу невозможно, то вода заливается в бак вручную.

Диспенсер для воды производит холодную воду так же, как холодильник охлаждает свои отделения.Напомним, что хладагент испаряется в испарителе, поглощая тепло из холодильных камер. В случае дозатора тепло поглощается из резервуара для воды для получения охлажденной воды.

Когда мы нажимаем на рычаг дозатора воды в передней части холодильника, он активирует переключатель в дверце холодильника. Этот переключатель открывает клапан в задней части прибора. Это позволяет воде течь по трубке в резервуар для воды , где она распределяется.

Ледогенераторы

Напомним, что мы используем морозильную камеру для приготовления кубиков льда в старых холодильниках. В этих старых системах нам приходится вручную держать формы для льда, наполненные водой , в морозильной камере. Льдогенератор автоматизирует процесс наливания воды и извлечения кубиков льда из лотка для льда.

Механические, электрические и управляющие компоненты позволяют автоматизировать производство льда. Мы рассмотрим элементы управления и электрические компоненты в следующем модуле.

Внутри льдогенератора находятся следующие механические компоненты:

  • Лоток для льда,

  • Шнек ведерка для льда и

  • Лезвие измельчителя льда.

Давайте узнаем о каждом из них.

Лотки для льда также называются формами для льда . Вода из подающей линии заполняет форму лотка для льда каждый цикл. Когда вода замерзает, управляющее устройство включает нагреватель, чтобы отделить лед от формы.

Шнек представляет собой металлический стержень с лезвием, которое царапает или режет твердый материал. Когда двигатель шнека вращается, шнек ведерка для льда поворачивается и поднимает рыхлый лед из лотка для льда. Затем кубики льда высвобождаются и сбрасываются в контейнер для хранения в морозильной камере.

Лезвия для измельчения льда предназначены для измельчения льда . Мы используем вращающееся лезвие и стационарное лезвие для колки льда.

Лезвия дробилки льда расположены внутри корпуса дробилки льда . Они установлены на валу шнека.Когда двигатель шнека начинает вращаться, лед попадает в ловушку между этими лопастями, чтобы раздавить его.

Мы видим, как работают механические компоненты для автоматизации этого процесса. В начале цикла на водяной клапан подается электрический сигнал для заполнения формы для льда водой. Затем морозильник начинает замораживать воду.

После того, как кубики льда созданы, активируется нагревательная спираль, чтобы отделить их от лотков. Затем шнек ведерка для льда выталкивает их из лотков.Когда мы нажимаем на рычаг или кнопку встроенного льдогенератора, мы получаем кубики льда.

Нам также понадобится колотый лед, чтобы приготовить мохито в жаркий летний день. Когда мы нажимаем кнопку измельчения льда на дверце холодильника, кубики льда застревают между двумя наборами лезвий. Эти лезвия измельчают кубики льда за считанные секунды.

На видео показано, как пользоваться диспенсером для получения охлажденной воды и льда. Работа этой системы зависит от марки, поэтому она отличается для каждой модели.

Двойные системы охлаждения

Некоторые современные холодильники имеют две отдельные системы испарителя .Он использует одну закрытую систему для охлаждения холодильника и другую систему для охлаждения морозильной камеры. Такая система известна как система с двойным охлаждением или с двойным испарителем.

Сдвоенные системы охлаждения используют один компрессор , который соединяется с двумя отдельными системами испарителя . Двойное охлаждение позволяет компрессору охлаждать только ту секцию, которая нуждается в охлаждении. Если мы редко пользуемся морозильной камерой, то она позволяет нам перестать охлаждать нашу морозильную камеру. Это делает холодильник более эффективным .

Холодный воздух не проходит через тот же воздуховод для достижения двух отсеков. Этот предотвращает перенос запаха из одного отделения в другое.

Что касается моделей холодильников с боковой и французской дверью, то они оснащены системой диспенсера . Диспенсер состоит из:

  • диспенсера для воды и

  • льдогенератора.

Двойные системы охлаждения делают холодильник более эффективным .

Электрические системы

В этом модуле мы рассмотрим электрические системы холодильника.

Перейти к викторине!

Электричество

Холодильник представляет собой бытовой прибор с электрическим приводом. Обычно мы используем однофазный источник питания для бытовых холодильников.

Совместная работа электрических компонентов обеспечивает эффективную работу холодильной системы. Они также используются для автоматизации процесса разморозки и приготовления льда.

Некоторые из электрических компонентов, используемых в холодильнике:

  • Электродвигатели,

  • Нагреватели и

  • Внутреннее освещение.

Давайте узнаем о каждом из них подробно.

Двигатели

Напомним, что электродвигатель – это часть компрессора, обеспечивающая вращение за счет потребления электроэнергии.

Помимо компрессора, в холодильниках используются двигатели:

Рассмотрим каждый из них подробно.

Вспомним, что мы используем вентилятор для нагнетания воздуха на змеевики конденсатора. Двигатель, используемый для работы этого вентилятора, представляет собой двигатель вентилятора конденсатора.

Вспомним, что вентилятор испарителя нагнетает воздух на холодные змеевики испарителя внутри холодильника. Подобно двигателю вентилятора конденсатора, мы используем двигатель для запуска вентилятора испарителя.

Двигатель шнека вращает шнек ведерка для льда и проталкивает лед через лоток дозатора. Если двигатель шнека сгорел или неисправен, лед не будет двигаться вперед и провалится в лоток.

Привод дверцы дозатора открывает и закрывает дверцу дозатора, чтобы предотвратить выход холодного воздуха из морозильной камеры. Если двигатель дверцы дозатора неисправен, дверца дозатора не открывается. В результате диспенсер не будет выдавать лед.

Нагреватели

Холодильники в основном используют два нагревателя для системы оттаивания и льдогенератора. К ним относятся:

  • Нагреватель оттайки и

  • Нагреватель формы для льда.

Давайте обсудим каждый из них.

Нагреватель оттайки используется для растапливания инея с поверхностей змеевика испарителя. Нагреватели оттаивания обычно располагаются под змеевиками испарителя холодильника.

Нагреватели форм для льда используются для нагревания льда, приготовленного льдогенератором. Когда льдогенератор замораживает воду в форме, термостат подает сигнал на нагреватель. Затем включается нагреватель, чтобы отделить кубики льда от формы.

Внутреннее освещение

Мы, должно быть, заметили, что свет загорается, когда мы открываем дверцу холодильника.Этот свет помогает найти вещи внутри холодильника, когда мы открываем дверь.

Освещение холодильника управляется датчиком двери, который определяет закрытие и открытие двери. Мы узнаем об элементах управления в следующем модуле.

Совместная работа электрических компонентов обеспечивает эффективную работу холодильной системы. Некоторые из электрических компонентов, используемых в холодильниках:

  • Электродвигатели,

  • Нагреватели и

  • Внутреннее освещение.

Системы управления

В этом модуле мы рассмотрим системы управления холодильника.

Перейти к викторине!

Элементы управления

Наряду с электрическими системами мы также используем системы управления в холодильнике. Системы управления автоматически регулируют работу холодильника.

В холодильнике системы управления можно разделить на:

  • Управление процессом,

  • Управление безопасностью,

  • Управление размораживанием и

  • 1 Управление потоком.

Давайте подробнее узнаем о каждом типе управления.

Средства управления технологическим процессом

Назначение устройств управления технологическим процессом состоит в том, чтобы автоматизировать работу холодильника. К ним относятся следующие устройства управления:

  • Выключатели,

  • Термостат и

  • Датчики.

Когда мы нажимаем рычаг на дверце холодильника, он активирует небольшой переключатель. Этот микропереключатель является переключателем дозатора воды.

Напомним, водяной клапан — это разновидность электромагнитного клапана. Он остается закрытым и открывается при получении электрического сигнала.

При нажатии переключателя дозатора воды срабатывает водяной клапан в задней части прибора. Этот позволяет воде течь через трубку в резервуар для воды. Вот почему, когда мы нажимаем на этот рычаг, вода выливается через дверцу холодильника.

Льдогенераторы имеют переключатель ВКЛ/ВЫКЛ, аналогичный выключателю света или питания.Этот выключатель питания используется для управления работой льдогенератора. Если устройство выключено, льдогенератор перестает производить лед.

Термостат холодильника является основным компонентом системы охлаждения холодильника. Он говорит нам о внутренней температуре холодильника. Мы можем регулировать температуру внутри холодильника с помощью его термостата.

Термостаты холодильника расположены внутри холодильника. У них есть ручка, которая выглядит как циферблат или, в более современных приборах, цифровой дисплей.

Как только пользователь устанавливает желаемую температуру, термостат поддерживает ее, чувствуя внутренние колебания. Он улавливает эти колебания с помощью датчика температуры. Напомним, что датчик температуры размещается внутри или рядом с термостатом для определения температуры.

Когда холодильник настроен на заданную температуру, датчик температуры посылает сигнал термостату.

Затем термостат останавливает подачу электричества к компрессору, эффективно останавливая его от охлаждения устройства.

Льдогенераторы имеют термостат, расположенный в форме льдогенератора. Как только льдогенератор достигает достаточно низкой температуры примерно 15℉ , датчик температуры посылает сигнал термостату.

Затем термостат посылает электрические сигналы нагревательному змеевику. Это запустит нагреватель, и кубика льда будут отсоединены от формы.

Напомним, что в морозильной камере холоднее, чем в холодильнике. Вот почему мы используем разные датчики температуры для контроля температуры в каждой секции.Мы используем датчик температуры для контроля температуры в: морозильной камере,

  • системе оттаивания и

  • холодильнике

Датчик температуры, расположенный на змеевике испарителя , известен как датчик оттаивания. Этот датчик выполняет две функции:

  • Запуск цикла оттаивания и

  • Остановка нагревателя оттаивания

Напомним, что мы используем нагреватель оттаивания для растапливания льда на змеевике испарителя.Датчик разморозки измеряет температуру испарителя и посылает сигнал на электронную плату управления. Если датчик оттайки определяет неправильную температуру, электронная плата управления не включит нагреватель.

Датчик оттаивания отключает нагреватель оттаивания, когда тепло вблизи испарителя достигает температуры, необходимой для таяния льда. При выходе из строя датчика разморозки нагревательный элемент не включается и будет нет разморозки.

Мы используем датчик температуры в морозильной камере для контроля температуры морозильной камеры.Точно так же температура холодильника также контролируется с помощью датчика температуры.

Вспомним, что мы используем лампы для освещения внутренних отделений холодильника. Эти огни включаются или выключаются автоматически, когда мы открываем или закрываем дверцу холодильника. Мы используем дверной датчик, чтобы определить, открыта или закрыта дверца прибора.

Датчик Холла можно использовать для определения положения двери. Датчик Холла — это тип датчика, который обнаруживает наличие и величину магнитного поля.Этот датчик крепится к раме прибора.

Привод с постоянными магнитами крепится к двери холодильника. Датчик и магнитный привод расположены таким образом, что датчик срабатывает при закрытии двери, и свет выключается. Когда дверь открыта, магнит на двери находится за пределами диапазона активации датчика, поэтому датчик деактивируется и включается свет.

Датчики уровня ведра для льда используются для определения того, заполнен ли лед доверху. Они используют механическую руку над ведром для льда, которая поднимается и опускается в зависимости от уровня льда в ведре.Как только лед достигает определенного уровня, активируется магнитный геркон.

Переключатель активирует датчик уровня, который преобразует воспринимаемые данные в электрический сигнал. Когда ведерко для льда заполнено, датчик выключает льдогенератор.

Элементы управления оттаиванием

Напомним, что цикл оттаивания происходит после каждые восемь часов в автоматической системе оттаивания. частота циклов оттаивания и их продолжительность регулируются с помощью таймера оттаивания.Таймер оттаивания также ограничивает максимальное время, в течение которого нагреватель оттаивания может быть включен.

Напомним, что адаптивное управление разморозкой (ADC) делает холодильники энергоэффективными. Эта система управления управляется с помощью платы управления.

Средства обеспечения безопасности

Средства обеспечения безопасности предотвращают возникновение опасности. Напомним, что цепи управления безопасностью всегда находятся в замкнутом состоянии. Если произойдет какая-либо аномалия, они откроют и отключат систему холодильника.

Некоторые элементы управления безопасностью, присутствующие в холодильнике:

  • Пусковое реле и

  • Реле перегрузки.

Давайте подробнее узнаем об этих элементах управления безопасностью.

Пусковое реле в холодильнике обычно монтируется на компрессоре. Они подают электричество на вторичную обмотку двигателя компрессора, чтобы придать ему дополнительный пусковой момент. Если сгорело пусковое реле холодильника, компрессор может не работать, и внутреннее пространство не будет охлаждаться.

Реле перегрузки также называются реле перегрузки . В холодильнике реле перегрузки находятся в компрессоре. Они защищают двигатель от перегрева и повреждения обмотки.

Напомним, что перегрузка — это состояние, когда двигатель потребляет больше тока , чем указанный диапазон. Реле перегрузки обнаруживает перегрузку двигателя и останавливает подачу электроэнергии к компрессору.

Регулятор потока

Регулятор потока регулирует поток воды , необходимый для дозатора холодильника.Они устанавливаются на задней стенке холодильника.

Некоторые регуляторы расхода в холодильнике:

  • Электромагнитный клапан,

  • Водяной клапан и

  • Расходомер.

Давайте подробнее узнаем об этих элементах управления потоком.

Напомним, что соленоид — это тип клапана, который работает на управляющих сигналах. Электромагнитный клапан открывается или закрывается всякий раз, когда он получает управляющие сигналы. Соленоид диспенсера открывает дверцу, чтобы выпустить лед, а затем закрывает дверцу.

Впускной клапан для воды расположен сзади холодильника и подключается к водопроводу. Функция клапана подачи воды заключается в подаче воды из линии подачи в систему дозатора.

Расходомер расположен рядом с водяным клапаном. Расходомер холодильника измеряет расход выдаваемой воды.

Системы управления, используемые в холодильнике, включают в себя управление технологическим процессом, управление безопасностью, управление размораживанием и управление потоком. Эти системы управления автоматически регулируют работу холодильника.

Полные системы

В этом модуле мы рассмотрим полные системы холодильника.

Перейти к викторине!

Последовательность операций

Полная система холодильника состоит из:

Эти системы работают вместе для автоматизации работы холодильника.

Отвод тепла из замкнутого пространства внутри холодильника осуществляется путем выполнения последовательности операций. Давайте посмотрим на эту последовательность операций.

Когда мы нажимаем выключатель холодильника, он включает наш холодильник. Затем мы устанавливаем желаемую температуру на термостате. Термостат определяет температуру окружающего воздуха в отделении для свежих продуктов и в морозильной камере нашего холодильника.

Если температура внутри нашего холодильника выше заданного значения, термостат посылает сигнал на плату управления. Затем плата управления посылает управляющий сигнал на пускатель двигателя компрессора. Напомним, что пусковое реле управляет двигателем компрессора в системе.

Когда пусковое реле компрессора получает управляющий сигнал , оно разрешает подачу электроэнергии на двигатели компрессора и вентилятора. Таким образом, пусковое реле получает управляющие сигналы от платы управления и включает или выключает компрессор.

Запуск компрессора запускает холодильный цикл. Затем хладагент циркулирует по компонентам холодильного цикла. Хладагент поглощает тепло продуктов, хранящихся внутри нашего холодильника.

Компрессор сжимает пары хладагента до высокого давления и температуры.В конденсаторе пар высокого давления и высокой температуры отдает свое тепло окружающему воздуху. Затем хладагент поступает в дозирующее устройство.

Хладагент выходит из дозатора в виде жидкости под низким давлением, которая теперь поступает в испаритель. Когда жидкий хладагент достигает испарителя, он поглощает тепло и снова переходит в газообразное состояние. Это преобразование из жидкости в газ поглощает тепло в нашем холодильнике и приводит к охлаждающему эффекту.

При запуске компрессора плата управления посылает управляющий сигнал на реле вентилятора по умолчанию .Затем реле вентилятора запускает двигатель вентилятора. Двигатель вентилятора подключается к конденсатору, а вентиляторы испарителя запускают циркуляцию воздуха.

Напомним, что вентиляторы конденсатора нагнетают воздух на змеевики конденсатора. Вентилятор испарителя нагнетает воздух на змеевики испарителя, охлаждая воздух.

Холодный воздух циркулирует в холодильной камере с помощью заслонки. Плата управления посылает сигнал на двигатель заслонки, чтобы открыть заслонку. Затем открываются заслонки для циркуляции холодного воздуха в нашем холодильнике.

Термостат постоянно следит за температурой внутри холодильника. Когда температура достигает настройки термостата, он посылает сигнал на плату управления. Затем плата управления посылает сигнал на реле, чтобы выключить компрессор.

Температура внутри нашего холодильника может снова подняться из-за частого открывания и закрывания дверей. Как только температура поднимается выше уставки термостата, реле получает сигнал от платы управления для запуска компрессора.

Элементы управления разморозкой

Напомним, что большинство современных холодильников размораживаются автоматически. Элементы управления размораживанием работают вместе, чтобы автоматически растапливать иней, скопившийся внутри холодильника.

При образовании инея температура испарителя значительно снижается. Датчик разморозки определяет изменение температуры и посылает сигнал термостату. Термостат посылает сигнал на электронную плату управления.

Таймер разморозки, прикрепленный к термостату, выключает наш холодильник.Затем электронная плата управления запускает нагреватель, чтобы начать цикл оттаивания. Когда нагреватель нагревается, любой лед или иней, скопившиеся на охлаждающих змеевиках, будут таять.

Когда температура нагревательного змеевика превышает заданное значение, датчик температуры посылает сигнал термостату. Затем термостат дает сигнал электронной плате управления выключить нагреватель.

Цикл оттаивания повторяется через определенный интервал времени для оттаивания льда. Во время цикла разморозки лед на змеевике испарителя превращается в воду. Дренажная система отводит эту воду в дренажный поддон .

Элементы управления диспенсером

Как пользоваться диспенсером для получения охлажденной воды и льда. Работа этой системы зависит от марки и отличается для каждой модели.

При нажатии кнопки или рычага на дозаторе воды переключатель рычага дозатора посылает сигнал на заднюю катушку водяного клапана. Этот переключатель также посылает сигнал на главную плату управления, чтобы закрыть реле запорного клапана.Напомним, что запорный клапан запускает или останавливает поток жидкости в заданном месте.

Когда и запорный клапан, и водяной клапан открыты, вода поступает на вход в резервуар для воды. Когда вода охлаждается, датчик температуры посылает сигнал на плату управления.

Затем плата управления приводит в действие двигатель дверцы дозатора. Дверной мотор открывает дверцу диспенсера. Это отправляет охлажденную воду в стакан или контейнер пользователя.

Когда мы нажимаем кнопку дробленого или кубикового льда на дверце холодильника, мы получаем дробленый или кубиковый лед. Температура льдогенератора должна быть ниже 0 ℃.

При достижении соответствующей температуры датчик температуры льдогенератора посылает сигнал термостату. Затем термостат посылает сигнал на плату управления. Плата управления подает напряжение на клапан подачи воды. Клапан открывается и позволяет воде течь в лоток льдогенератора.

При понижении температуры льдогенератора вода начинает замерзать. Как только температура льдогенератора достигает примерно 15℉, датчик температуры посылает сигнал на термостат.

Затем термостат посылает электрические сигналы нагревательному змеевику. Это запустит нагреватель, и кубика льда будут отсоединены от формы.

При включении нагревателя температура внутри льдогенератора превышает заданное значение. Датчик температуры посылает сигнал на термостат, чтобы остановить нагреватель.

Термостат посылает сигнал на плату управления, чтобы остановить нагреватель и запустить двигатель шнека . Когда двигатель шнека вращается, шнек ведерка для льда поворачивается и поднимает разрыхленный лед из лотка для льда.Затем кубики льда высвобождаются и сбрасываются в контейнер для хранения в морозильной камере.

Когда пользователь нажимает кнопку измельчителя льда, дверной выключатель посылает сигнал на панель управления. Плата управления посылает сигнал двигателю дозирующего ковша. Двигатель дозирующего ковша закрывает дозирующий ковш. Это не позволит кубикам льда упасть в дозирующий резервуар.

Кубический лед направляется в систему дробления лезвий. Лед попадает между вращающимся лезвием и неподвижным лезвием, чтобы раздавить лед.Затем измельченный лед высыпается в стакан или контейнер пользователя.

Первичные и вторичные компоненты, электрические системы и системы управления работают вместе для автоматизации работы холодильника. Элементы управления размораживанием работают вместе, чтобы автоматически растапливать иней, скопившийся внутри холодильника.

Запорный клапан и водяной клапан открываются и закрываются для подачи воды в резервуар для воды. Двигатель шнека, термостат, датчик температуры и плата управления работают вместе, чтобы сделать кубики льда.

Вопрос №1: Что означает «разморозка» холодильника?

  1. Удаление льда из испарителя COIL

  2. Удаление льда над компрессором

  3. Удаление льда над Condenser Coil

  4. Удаление льда над дозирующим устройством

Прокрутите вниз для ответа. ..

Ответ: Удаление льда со змеевика испарителя

Разморозка — это процесс удаления льда или инея со змеевика испарителя или морозильной камеры.

Вопрос №2: Полуавтоматическая система разморозки не требует вмешательства человека.

  1. Верно

  2. Ложно

Прокрутите вниз, чтобы найти ответ…

Ответ: Ложь.

Нам нужно нажать кнопку рядом с морозильной камерой, чтобы активировать функцию разморозки в полуавтоматической системе разморозки.

Вопрос №3: Что такое цикл разморозки?

    1. Процесс циркулирующего холодного воздуха

    2. Время циркулирующего воздуха

    3. Продолжительность времени для которой образуется процедура разморозки

    4. Процесс изготовления льда

    Прокрутите вниз для ответа…

    Ответ: Время, в течение которого применяется процедура оттаивания

    Эта процедура оттаивания применяется периодически путем остановки системы. Автоматическая разморозка выполняется за один цикл разморозки.

    Вопрос № 4: Какой компонент используется для растапливания льда в автоматической системе оттаивания?

    1. Термостат

    2. Конденсатор

    3. Вентилятор

    4. Нагреватель

        2 Прокрутите ответ вниз…

        Ответ: Нагреватель

        Автоматическая система оттаивания растапливает лед с помощью нагревателя .

        Вопрос № 5: Какая система делает современные холодильники более энергоэффективными?

          1. Водяной кулер

          2. Автоматический размораживатель

          3. Adaptive Defrost Control

          4. Автоматический ледяной Maker

          Прокрутите вниз для ответа …

          Ответ: Адаптивное управление Defrost

          Адаптивное управление разморозкой (ADC) делает холодильники энергоэффективными.

          Вопрос № 6: Как автоматическая система разморозки постоянно регулирует интервалы разморозки? (выберите все подходящие варианты)

          1. Контроль времени, прошедшего с момента последней разморозки

          2. Контроль температуры воздуха в помещении

          3. Контроль температуры морозильной камеры

          4. 2 Контроль температуры воздуха в помещении отверстий

          Прокрутите вниз, чтобы найти ответ. ..

          Ответ: Контроль времени, прошедшего с момента последнего цикла оттаивания

          Контроль количества открываний дверей

          интервалы оттаивания основаны на следующем:

          Вопрос № 7: Какова функция дренажного поддона?

          1. для доставки воды

          2. для доставки воды

          3. для собора воды из системы размораживания

          4. для фильтрации воды

          прокрутите вниз для ответа…

          Ответ: Для сбора воды из системы оттаивания

          Сливной поддон представляет собой поддон для сбора и хранения воды.

          Вопрос № 8: Какие функции предлагает диспенсер для холодильника? (Выбрать все, что подать заявку)

          1. мороженое

          2. KBED ICE

          3. 0

            Прокрутите вниз для ответа . ..

            Ответ: охлажден Вода, измельченный лед и ледяной кубик

            Обычно предлагаемые особенности дозаторов холодильника:

            • охлажденная вода,

            • Cubed Ice

            Вопрос № 9: Что является источником воды для системы дозатора в холодильнике?

            1. Вода не требуется в диспенсере

            2. линия водоснабжения, подключенная к холодильнику

            3. Вода, изготовленная путем плавления льда

            4. дождевая вода

            прокрутить вниз для ответа…

            Ответ: Водопровод, подключенный к холодильнику

            Вода для системы раздачи в холодильнике подается одним из следующих способов:

            • Водопровод, подключенный к холодильнику, или

            • Ручное заполнение резервуара для воды диспенсера.

            Вопрос № 10: Какой из следующих компонентов используется внутри льдогенератора холодильника? (Выбрать все, что применить)

              1. Ice Bucket Over

              2. компрессор

              3. Crusher Blade

              4. Condenser

              Прокрутите вниз для ответа…

              Ответ: Ведро льда Ожерелье и дробилка Blade

              Механические компоненты, присутствующие внутри агрегата льдогенератора:

              9

              • Load Tray,

              • Ледяное ведро, а также

              • Лезвие для измельчения льда.

              Вопрос №11: Каково назначение нагревательного змеевика внутри льдогенератора?

              1. Ослабьте лед из лотка

              2. расплава льда в его подносе

              3. Defrost Ice Over Evaporator Coil

              4. Сделайте охлажденную воду

              Прокрутите вниз для ответа. ..

              Ответ: Отделите лед от лотка

              После того, как кубики льда созданы, активируется нагревательная спираль, чтобы отделить их от лотков.

              Вопрос № 12: Двойная система охлаждения использует два отдельных компрессора, чтобы сделать холодильник более эффективным.

              1. Ложь

              2. Верно

              Прокрутите вниз, чтобы найти ответ…

              Ответ: Ложь.

              В сдвоенных системах охлаждения используется один компрессор, который подключается к двум отдельным системам испарителя.Это делает холодильник более эффективным.

              Вопрос № 13: Какой из следующих электрических компонентов не используется в бытовом холодильнике?

              1. 1

                электродвигателей

                1

              2. Обогреватели

              3. 1

              4. Economizer

              5. Прокрутите вниз для ответа . ..

                Ответ: Economizer

                Электрические компоненты, используемые в Холодильник:

                  • 8
                  • Electric Motors,

                  • 8 Интерьерное освещение

                  Вопрос № 14: Какова цель конденсатора?

                    1. 1

                      Сделайте лед

                      1

                    2. Размотание льда над испарителем COIL

                    3. Уменьшить влажность

                    Прокрутите вниз для ответа…

                    Ответ: Подача воздуха на конденсатор

                    Вентилятор конденсатора нагнетает воздух на змеевики конденсатора внутри холодильника.

                    Вопрос № 15: Какой двигатель используется в льдогенераторе?

                      1. Condenser Van Motor

                      2. Motor

                        2
                      3. Motor

                      Прокрутите вниз для ответа . ..

                      Ответ: двигатель шнека

                      Мы используем двигатель шнека внутри льдогенератора.Двигатель шнека вращает шнек ведерка для льда и проталкивает лед через лоток диспенсера.

                      Вопрос №16: Какова функция нагревателя оттайки?

                      1. 1

                        Make Ice

                        1

                      2. 0

                      3. CALTS

                      4. Нагрейте воду в холодильнике

                      5. Cool Вода в холодильнике

                      Прокрутите вниз для ответа ..

                      Ответ: Растопите скопившийся иней со змеевиков испарителя

                      Внутри льдогенератора используется двигатель шнека.Двигатель шнека вращает шнек ведерка для льда и проталкивает лед через лоток диспенсера.

                      Вопрос № 17: Какова функция нагревателя формы для льда?

                      1. вдавливание льда в форме

                      2. Расплав накопленный лед от испарителя

                      3. Ослабьте кубики льда из их формы

                      4. Discense Hot Water

                      Прокрутите вниз для ответа.

                      Ответ: вынуть кубики льда из формы

                      Нагреватель формы для льда используется для высвобождения кубиков льда из формы.

                      Вопрос № 18: Освещение холодильника помогает убивать бактерии на нашей еде.

                      1. Верно

                      2. Ложно

                      Прокрутите вниз, чтобы найти ответ…

                      Ответ: Ложь.

                      Подсветка холодильника помогает найти вещи внутри холодильника, когда мы открываем дверцу.

                      Вопрос № 19: Выключатель льдогенератора управляет водяным клапаном, расположенным на задней панели устройства.

                      1. Верно

                      2. Ложно

                      Прокрутите вниз, чтобы найти ответ…

                      Ответ: Неверно.

                      Льдогенератор имеет переключатель ВКЛ/ВЫКЛ, аналогичный выключателю освещения или питания. Этот выключатель питания используется для управления работой льдогенератора.

                      Вопрос № 20: Какова функция термостата внутри холодильника?

                        1. Уменьшить влажность

                        2. Отрегулируйте температуру

                        3. Discense Горячая вода

                        4. Crush Лед в форме

                        Прокрутите вниз для ответа…

                        Ответ: Отрегулировать температуру

                        Мы можем отрегулировать температуру внутри холодильника с помощью термостата.

                        Вопрос № 21: Где мы используем датчики температуры для контроля колебаний температуры в холодильнике? (Выбрать все, что применить)

                        1. Dreamager

                        2. Condenser вентилятор

                          1

                        3. холодильник

                        4. Defrost System

                        прокрутите вниз для ответа…

                        Ответ: морозильная камера, холодильник и размораживание

                        Мы используем датчик температуры для мониторинга температуры в:

                        • морозильник,

                        • System Retrost, и

                        • Холодильник

                        Вопрос №22: Какова роль датчика уровня ведерка со льдом в холодильнике?

                          1. Обнаружение температуры ведра льда и давление

                          2. Обнаружение температуры ведра льда

                          3. Обнаружение ведра со льдом Давление

                          4. Обнаружение ледового ведра Уровень

                          Прокрутите вниз для ответа. ..

                          Ответ: Определение уровня ведерка со льдом

                          Датчик уровня ведерка со льдом используется для определения того, заполнен ли лед доверху.

                          Вопрос № 23: Что делает таймер разморозки? (Выбрать все, что подать заявку)

                              1. Контрольная частота Controst Cycle

                              2. Установить время наполнения воды в льдогенераторе

                              3. Контроль Длительность разморозки

                              4. Установленное время для льда

                              Прокрутите вниз, чтобы найти ответ…

                              Ответ: Контроль частоты цикла разморозки и Контроль продолжительности цикла разморозки

                              Частота циклов разморозки и их продолжительность контролируются с помощью таймера разморозки.

                              Вопрос № 24: Какие из следующих защитных устройств используются внутри холодильника? (Выбрать все, что применить)

                                1. 3

                                2. Моторные моторные термостаты

                                3. реле перегрузки

                                4. компрессор

                                5. компрессор

                                прокрутите вниз для ответа. ..

                                Ответ: Начальная реле и перегрузки реле

                                Безопасность контроля, присутствующие в холодильнике:

                                9

                                  • RELAY RELAY

                                  Вопрос 25: Какой из следующих регуляторов потока используется внутри холодильника? (Выбрать все, что применить)

                                      1. 1

                                        1

                                      2. 60072

                                      3. Клапан для обхода горячего газа

                                      4. Водный клапан

                                      Прокрутите вниз для ответа.Компания.

                                Вопрос №26: Какая система установлена ​​внутри холодильника? (Выбрать все, что применить)

                                  1. 3

                                  2. Диспенсирующая система

                                  3. Defrost System

                                  4. Комфортное Охлаждение воздуха

                                  Прокрутите вниз для ответа. ..

                                  Ответ: Электрическая система и система управления, система дозатора и система разморозки

                                  Полная система холодильника включает:

                                  Вопрос № 27: Какова правильная последовательность работы холодильника?

                                  1. Цикл охлаждения начинается после блока раздачи воды

                                  2. Запуск компрессора запускает цикл охлаждения.

                                  3. Цикл охлаждения начинается до запуска компрессора

                                  4. Цикл охлаждения начинается до включения холодильника

                                  Прокрутите вниз, чтобы найти ответ…

                                  Ответ: Запуск компрессора запускает холодильный цикл.

                                  Контактор получает управляющие сигналы от термостата и включает или выключает компрессор. Запуск компрессора запускает цикл охлаждения.

                                  Вопрос № 28: Что управляет работой компрессора холодильника?

                                    1. термостат и реле

                                    2. Дверной датчик

                                    3. Мотор вентилятора конденсатора

                                    4. вентилятор эвапоратора

                                    прокрутите вниз для ответа. ..

                                    Ответ: Термостат и реле

                                    Термостат и реле контролируют работу компрессора холодильника. Когда температура достигает уставки термостата, он посылает сигнал на реле, чтобы выключить компрессор.

                                    Вопрос № 29: Какой компонент используется для размораживания льда в морозильной камере?

                                      1. Термостат и реле

                                      2. Defrost Haterter

                                      3. Pucumum Cleaner

                                      4. Вентилятор испарителя

                                      Прокрутите вниз для ответа…

                                      Ответ: Нагреватель оттаивания

                                      Нагреватель оттаивания используется для оттаивания льда в морозильной камере. Когда нагреватель нагревается, любой лед или иней, скопившиеся на охлаждающих змеевиках, растают.

                                      Вопрос № 30: Как правильно работает диспенсер для воды в холодильнике?

                                      1. Термостат и реле открыты для подачи воды

                                      2. Водяной клапан открывается для подачи воды через дозатор

                                      3. Запорный клапан и обратный клапан для воды открыты для заполнения резервуара для воды

                                      4. Уровень перед выдачей льда

                                        1 вода

                                      Прокрутите вниз, чтобы найти ответ. ..

                                      Ответ: Запорный клапан и водяной клапан открыты для заполнения резервуара для воды

                                      Когда и запорный клапан, и водяной клапан открыты, вода поступает на вход в резервуар для воды.

                                      Вопрос № 31: Какие из следующих компонентов работают вместе для приготовления кубиков льда в холодильнике? (Выберите все, что применить)

                                        1. 1

                                        2. 2
                                        3. шнек двигателя и контрольная доска

                                        4. Вентилятор конденсатора

                                        Прокрутите вниз для ответа…

                                        Ответ: Термостат и датчик температуры, двигатель шнека и плата управления

                                        Двигатель шнека, термостат, датчик температуры и плата управления работают вместе для приготовления кубиков льда.

                                        Dave’s Place — газовый термостат

                                        Прежде чем приступать к ремонту, прочтите раздел о газовой безопасности.

                                        Вся приведенная ниже информация, относящаяся к газовым термостатам, также относится к газовой стороне Комбинированный термостат.

                                        Целью газового термостата является контроль температуры холодильника, когда он работает на пропан. Он делает это, контролируя размер газового пламени. Капиллярная трубка (или датчик) Термостат представляет собой полую герметичную трубку, заполненную газом, который расширяется и сжимается при изменении температуры. Это движение газа внутри трубки приводит в движение сильфон, который, в свою очередь, контролирует путь пропана. через термостат.

                                        Конец капиллярной трубки располагается в определенной точке испарителя (обычно ребра) нижний ящик. При замене термостата убедитесь, что капиллярная трубка расположена так же, как и Старый. Невыполнение этого требования может привести к недостаточному контакту, что приведет к переохлаждению.

                                        Приведенные ниже термостаты нарисованы для простоты понимания и не являются механически точными.

                                        Когда требуется охлаждение холодильника, термостат просто пропускает полный поток пропана при 11 дюймов водяного столба до отверстия и горелки. Смотрите картинку слева и сравните его с тем, что справа.

                                        При достижении желаемой температуры термостат блокирует «открытый» путь и направляет пропан через обходной участок. См. выше. На большинстве термостатов имеется перепускной винт с очень мелким отверстием. устанавливается через обходной путь. Хотя некоторые старые термостаты используют регулировочный винт для управления перепускным пламенем, упомянутый выше винт не является регулировочным винтом.Причина использования винта заключается в том, что его можно заменить винтом другого размера на случай, если байпас пламя не правильное. ПРИМЕЧАНИЕ: перепускной винт заменяют слишком часто. Если перепускной винт был правильный размер в течение многих лет, он не становится вдруг неправильным размером. Обычно единственный раз перепускной винт нуждается в замене на новой установке – и то редко.

                                        Когда пропан нагнетается через маленькое отверстие перепускного винта, а затем в большую камеру, выходное давление снижается до 1 1/2–3 дюймов водяного столба, в зависимости от модели. Пожалуйста обратите внимание, что этот диапазон для низкого давления является диапазоном для всех моделей вместе взятых; конкретная модель имеет гораздо более узкий диапазон для собственного низкого давления. Более низкое давление или перепускное давление, поступающее из термостат вызывает меньшее пламя горелки, предназначенное не для охлаждения охлаждающего устройства, все еще позволяя пламени гореть. Однако слишком маленькое байпасное пламя не будет нагревать термопару. достаточно держать предохранительный клапан открытым, и пламя погаснет.

                                        Поиск и устранение неисправностей

                                        Переохлаждение
                                        Термостат обычно является главным подозреваемым в переохлаждении, но, хотя он и является виновником достаточно часто, вы не должны спешить с суждением. Газовый термостат полностью зависит от газа. в него поступает давление. Перепускной винт или секция – это не регулятор, а просто очень маленькое отверстие Это приводит к тому, что газ, протекающий через него, теряет давление. Если давление на входе в холодильник выше, чем должно быть, то выходное давление термостата в байпасном режиме будет выше, чем так должно быть. Это может привести к тому, что блок охлаждения продолжит охлаждение, даже если термостат работает. все, что положено. Хорошим тестом является понижение температуры холодильника примерно до 40 градусов в нижнюю коробку, а затем попросите кого-нибудь повернуть ручку газового термостата из одного крайнего положения в другое, пока вы наблюдаете за пламенем.Если вы видите заметное изменение пламени при вращении ручки, это хороший признак того, что термостат работает механически и, следовательно, в порядке. Тест в этот момент необходимо давление основного газа, но если это невозможно, замените регулятор, потому что это, вероятно, то, что вы, вероятно, в конечном итоге сделаете после испытания давлением.

                                        Отсутствие или плохое охлаждение
                                        См. раздел «Отсутствие охлаждения» в разделе «Устранение неполадок стандартного газа».
