Содержание

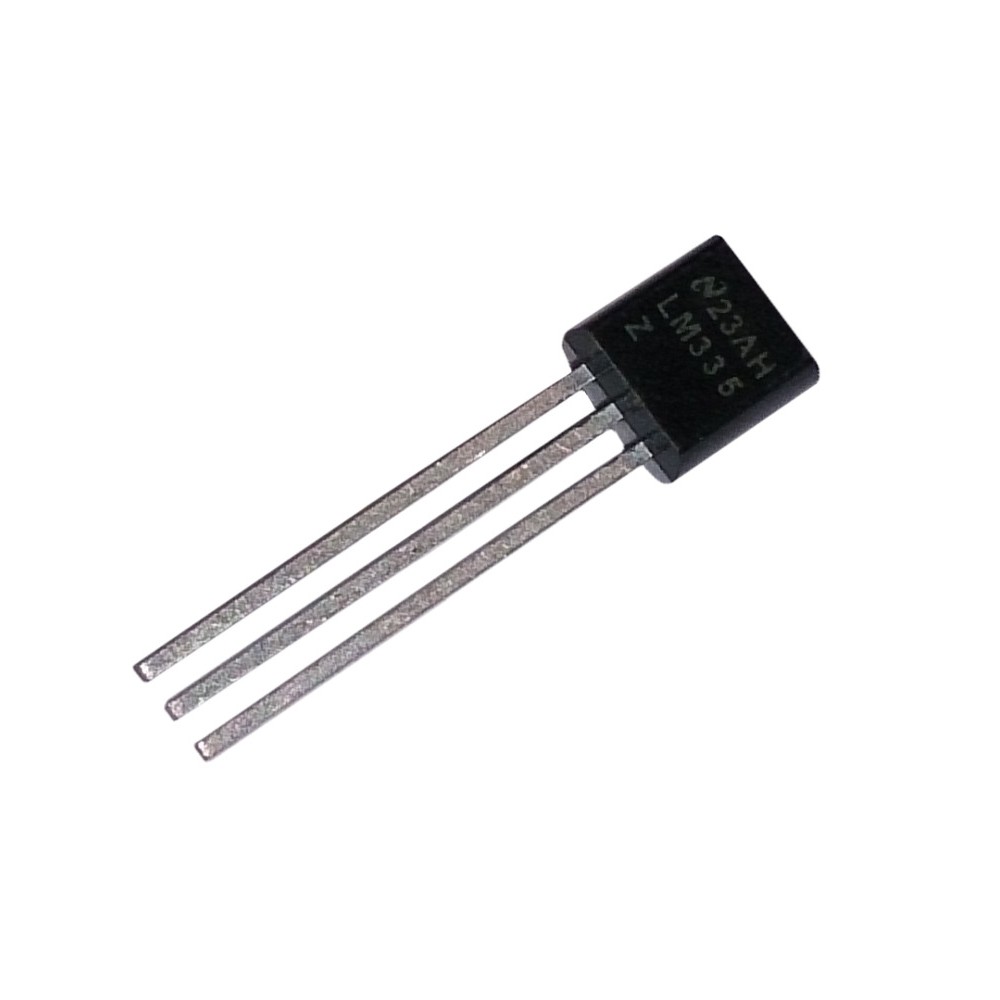

Разновидности и применение датчиков температуры

Датчики температуры сопротивления

Датчики температуры сопротивления (RTD) – это приборы для измерения температуры жидкостей, газов, элементов машин, устройств и промышленных установок. Главным компонентом приборов по измерению температуры является полупроводниковый датчик аналогичный ПП2. Температура – это основная физическая величина, которая измеряется, регулируется и контролируется практически во всех технологических процессах, в различных отраслях промышленности, строительстве и в окружающей среде.

Резистивные датчики температуры – это датчики, которые измеряют температуру путем изменения сопротивления металла (проводника), из которого они сделаны, под воздействием приложенной температуры. Измерительным элементом резистивного датчика температуры является измерительный резистор (датчик), сопротивление которого изменяется при изменении температуры. На практике чаще всего используются платиновые датчики (Pt100, Pt500, Pt1000), взаимосвязь между измеряемой температурой и сопротивлением определяется стандартом. Помимо платиновых датчиков температуры, в измерениях также используются никелевые датчики (Ni100, Ni1000) и полупроводниковые датчики.

Резистивные датчики (сенсоры) изготавливаются по технологиям:

  1. Традиционные (керамические) датчики – проволочные терморезисторы, в которых платиновый провод намотан на керамический сердечник.
  2. Тонкопленочные датчики, в которых слой платины напыляется на керамическую пластину.

Кабельные датчики температуры

Для тонкопленочных датчиков допустимый ток измерения составляет 1 мА, а для резисторов с проволочной обмоткой – 5 мА. Эти датчики также различаются сферой действия, тонкопленочные датчики чаще всего рассчитаны на работу при -50… 400 (до 600) ° C, а керамические датчики могут работать в более широком диапазоне температур -200… 850 ° C.

В промышленных условиях чаще всего используются датчики Pt100, а в системах отопления, кондиционирования или вентиляции датчики температуры – Pt500, Pt1000, Ni100, Ni1000, NTC и PTC. Датчик Pt100 – это датчик, сопротивление которого при 0 ° C составляет 100 Ом. Тогда как датчики температуры Pt500 и Pt1000 – это датчики, температурное сопротивление которых при 0 ° C составляет соответственно 500 Ом (для Pt500) или 1000 Ом (для Pt1000). Преимущество использования датчиков температуры Pt500 и Pt1000 заключается в меньшем влиянии на измерение сопротивления измерительной линии. Связь датчика температуры с измерителем, контроллером или самописцем осуществляется по двухпроводной схеме. Датчики температуры сопротивления характеризуются более высокой точностью и разрешающей способностью измерения, чем термоэлектрические датчики, но они могут работать в более низком диапазоне температур (макс. 850 ° C).

Зависимость изменения сопротивления от температуры для платиновых датчиков температуры описана в стандарте.


Блок управления средне- и низкотемпературными холодильными машинами ОВЕН ТРМ961

Отгрузка осуществляется в любой город России, а также: Белгород, Алексеевка, Беловское, Северный, Октябрский, Разумное, Стрелецкое, Таврово, Борисовка, Валуйки, Вейделевка, Волоконовка, Головчино, Губкин, Мелихово, Бехтеевка, Короча, Погореловка, Алексеевка, Красное, Бирюч, Ливенка, Красная Яруга, Новый Оскол, Прохоровка, Беленихино, Пролетарский, Сумовский, Ракитное, Ровеньки, Старый Оскол, Чернянка, Шебекино, Маслова Пристань, Яковлево, Строитель, Томаровка, Ржевка

Предназначен для применения в недорогих морозильных камерах, холодильных прилавках, моноблоках и другом торговом и промышленном холодильном оборудовании

  • Диапазон поддержания температуры: −50. ..50°C
  • Время измерения температуры: ≤ 1 с

Госповерка: уже проведена

Предназначен для применения в недорогих морозильных камерах, холодильных прилавках, моноблоках и другом торговом и промышленном холодильном оборудовании

Особенности:

  • Поддержание заданной температуры в камере
  • Режим набора холода
  • Оттайка путем периодического останова компрессора
  • Возможность подключения внешней аварийной сигнализации
  • Защита компрессора
  • Защита от несанкционированного изменения параметров

Технические характеристики:

Параметр Значение
Напряжение питания прибора (постоянное или переменное) 12В
Напряжение питания через трансформатор (в комплекте) 220В; 50 Гц
Разрешающая способность измерения температуры 1°C
Диапазон поддержания температуры −50.
..50°C
Время измерения температуры ≤1с
Максимальный/номинальный ток в сети управления компрессором и аварийной сигнализацией при ~250В, cos φ ≥ 0,4

3/1А

Тип и габаритные размеры корпуса Щитовой Щ3, 74×32×70 мм
Степень защиты корпуса IP54
Чувствительный элемент Полупроводниковый PTC-сенсор
Кабель Силиконовый, имеющий максимальную устойчивость к повышенной влажности и пониженной температуре
Кожух Влагозащищенное исполнение со степенью защиты IP54, нержавеющая сталь типа 12Х18Н10Т, обеспечивает долговечность датчиков
Номинальное сопротивление при 25°C 1000 Ом



ТРМ961 для управления холодильными машинами

Блок управления средне- и низкотемпературными холодильными машинами ОВЕН ТРМ961

Назначение блока управления холодильными машинами ОВЕН ТРМ961

Блок управления предназначен для применения в недорогих морозильных установках, холодильных прилавках, моноблоках и другом торговом и промышленном холодильном оборудовании, имеет возможность подключения внешнего устройства аварийного сигнала.

ТРМ961 выпускается в щитовом корпусе типа Щ3, степень защиты со стороны лицевой панели IP54.

Функциональные возможности блока управления холодильными машинами ОВЕН ТРМ961


Блок управления имеет следующие возможности:
  • ПОДДЕРЖАНИЕ ЗАДАННОЙ ТЕМПЕРАТУРЫ В КАМЕРЕ
  • РЕЖИМ НАБОРА ХОЛОДА
  • ВОЗМОЖНОСТЬ ОТТАЙКИ путем периодического останова компрессора
  • ДВА СПОСОБА ОТСЧЕТА ВРЕМЕНИ МЕЖДУ ОТТАЙКАМИ:
    – по времени;
    – по времени наработки компрессора (Digifrost).
  • ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
  • ЗАЩИТА КОМПРЕССОРА от частых запусков
  • ЗАЩИТА ПАРАМЕТРОВ от несанкционированных изменений

Технические характеристики

Абсолютная погрешность измерения температуры

±2 °С

Диапазон поддержания температуры

–50…+50 °С

Время измерения температуры

не более 1 с

Напряжение питания (постоянное или переменное)

12 В

Максимальный/номинальный ток в сети управления компрессором и аварийной сигнализацией

3 А/1 А при ~250 В, cos  > 0,4

Тип корпуса

Щ3

Габаритные размеры, мм

74х32х70

Степень защиты корпуса со стороны передней панели

IP54

Технические характеристики РТС-датчиков




Чувствительный элемент

полупроводниковый PTC-сенсор

Тип кабеля

силиконовый с максимальной устойчивостью к повышенной влажности и пониженной температуре

Кожух

влагозащищенное исполнение со степенью защиты IP54, нержавеющая сталь типа 12Х18Н10Т

Номинальное сопротивление

1000 Ом при 25 °С



Купить ТРМ961, ТРМ961-Щ в Ростове, Ростовской области и других городах Юга России по выгодной цене можно в компании «Донские измерительные системы»


Доставка измерителя-регулятора ТРМ961, ТРМ961-Щ

Мы доставим измерители и регуляторы в течении одного – двух дней в города: Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Краснодар, Тихорецк, Тимашевск, Сочи, Новороссийск, Анапа, Туапсе, Геленджик, Ейск, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Черкесск, Нальчик, Владикавказ, Грозный, Махачкала.

Пункты доставки ТРМ961 транспортной компанией «Деловые линии».

Мы доставим ТРМ961 до следующих пунктов выдачи: г. Таганрог , Чучева, 1 , г. Новочеркасск , Газетная, 21, г. Волгодонск , Прибрежная, 2а, г. Краснодар, А. Покрышкина, 2/4, г. Новороссийск , с. Цемдолина, Промышленная , 1, г. Сочи ,Краснодонская, 64, г. Пятигорск , Кисловодское, 48, г. Ставрополь, Кулакова, 28 б, г. Волгоград, Гумрак, Моторная, 9 а, г. Волжский , 2-й Индустриальный, 4 а, г. Севастополь , Фиолентовское, 1, Симферополь, Урожайная, 1, г. Астрахань, Энергетиков, 5а

Пункты доставки ТРМ961 курьерской компанией «СДЭК»

Мы доставим ТРМ961 до следующих пунктов выдачи: г.Таганрог, Петровская, 42, г. Новочеркасск, площадь Левски, 5, г. Волгодонск, Морская, 76, г. Шахты, Советская, 200, г. Краснодар, Текстильная, 9, г. Армавир, Новороссийская, 2/4, г. Новороссийск, пр-т Ленина, 13, г. Сочи, Пластунская, 47 А, г. Георгиевск, Пушкина, 48, г. Ессентуки, Ермолова, 123, г.

Кисловодск, Красивая, 30, г. Минеральные воды, 50 лет Октября, 67, г. Пятигорск, Московская, 68А, г. Ставрополь, 45 параллель, 31, г. Майкоп, Ленина, 6, г. Волжский, пр. Ленина 94, г. Махачкала, Буйнакского, 63, г. Хасавюрт, Аксаевское шоссе, 101, г. Нальчик, Темрюка Идарова, 129, г. Алушта, Таврическая, 3, г. Евпатория, Крупской, 60 А, г. Керчь, Советская, 15, г. Севастополь, Очаковцев, 34 А, г. Симферополь, Желябова, 44 А, г. Судак, Ленина, 78 Б, г. Ялта, Московская, 33, г. Владикавказ, Международная, 2, г. Грозный, Кадырова, 157, г. Астрахань, Богдана Хмельницкого, 44

Купить ТРМ961 с быстрой доставкой по Ростову и Ростовской области

Покупателям из Ростова на Дону и других городов Ростовской области оборудование может быть доставлено в кратчайшие сроки. Купить измерительное оборудование можно в офисе нашей компании, расположенном в центре Ростова на Дону, в близости от ростовского главпочтамта

Блок управления средне- и низкотемпературными холодильными машинами ОВЕН ТРМ961

Каталог / Вторичные приборы / Специализированные контроллеры / Блок управления средне- и низкотемпературными холодильными машинами ОВЕН ТРМ961

Назначение блока управления ОВЕН ТРМ961

Блок управления ТРМ961 предназначен для применения в недорогих морозильных установках, холодильных прилавках, моноблоках и другом торговом и промышленном холодильном оборудовании, имеет возможность подключения внешнего устройства аварийного сигнала.

Прибор выпускается щитовом корпусе типа Щ3


Основные функции прибора ОВЕН ТРМ961

  • ПОДДЕРЖАНИЕ ЗАДАННОЙ ТЕМПЕРАТУРЫ В КАМЕРЕ
  • РЕЖИМ НАБОРА ХОЛОДА
  • ВОЗМОЖНОСТЬ ОТТАЙКИ путем периодического останова компрессора
  • ДВА СПОСОБА ОТСЧЕТА ВРЕМЕНИ МЕЖДУ ОТТАЙКАМИ:
  • – по времени;

    – по времени наработки компрессора (Digifrost)

  • ПОДКЛЮЧЕНИЕ ВНЕШНЕЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
  • ЗАЩИТА КОМПРЕССОРА от частых запусков
  • ЗАЩИТА ПАРАМЕТРОВ от несанкционированных изменений
  • Технические характеристики прибора ОВЕН ТРМ974

    Абсолютная погрешность измерения температуры±2 °С
    Диапазон поддержания температуры–50…+50 °С
    Время измерения температурыне более 1 с
    Напряжение питания 12 В постоянного или переменного тока
    Макс. /номин. ток (при 220 В, cos &Psi > 0,4) в сети управления 3 А/1 А

    Корпус

    Габаритные размеры (мм) и степень защиты корпуса
    – щитовой Щ3 74х32х70, IP54

    Технические характеристики РТС-датчиков

    Чувствительный элемент полупроводниковый PTC-сенсор
    Тип кабеля силиконовый с максимальной устойчивостью к повышенной влажности и пониженной температуре
    Кожух влагозащищенное исполнение со степенью защиты IP54, нержавеющая сталь типа 12Х18Н10Т
    Номинальное сопротивление 1000 Ом при 25 °С

    Условия эксплуатации

    Температура окружающего воздуха +1. ..+50 °С
    Атмосферное давление 86…106,7 кПа
    Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) 30…80 %

    Форма заказа: ТРМ961

    Документация:

    Как использовать термисторы PTC для защиты по току | Примечание по применению | Техническая библиотека

    Одним из свойств термисторов с положительным температурным коэффициентом является то, что при протекании чрезмерно большого тока они сами выделяют тепло и становятся очень резистивными. Благодаря этому свойству они используются в качестве устройств защиты от перегрузки по току.
    В этой статье описываются приложения для следующих целей.
    «Для ограничения пускового тока»
    «Для максимальной токовой защиты»
    «Для связи»

    Преимущества термисторов PTC

    Термисторы

    PTC представляют собой терморезисторы на основе специальной полупроводниковой керамики с высоким положительным температурным коэффициентом (PTC). Они демонстрируют относительно низкие значения сопротивления при комнатной температуре. Когда ток протекает через PTC, выделяемое тепло повышает температуру PTC. При превышении определенной температуры (температуры Кюри) сопротивление PTC значительно возрастает.
    Этот эффект можно использовать для защиты цепей или устройств от перегрузки по току. В этом случае перегрузка по току доводит PTC до высокой температуры, и, как следствие, высокое сопротивление ограничивает перегрузку по току. Когда причина неисправности устранена, PTC остынет и снова будет действовать как самовосстанавливающийся предохранитель.Благодаря этому свойству термисторы ПК используются в качестве устройств защиты от перегрузки по току. Следующие примеры приложений описывают, как термисторы PTC могут использоваться для защиты от перегрузки по току.

    Содержание
    • Применение термисторов PTC для ограничения пускового тока
    • Применение термисторов PTC для защиты от перегрузки по току
    • Применение термисторов PTC для защиты от перегрузки по току в телекоммуникациях

    Применение термисторов PTC для ограничения пускового тока

    Применение: ограничение пускового тока для бортовых зарядных устройств (OBC)

    Импульсные источники питания (SMPS), которые являются небольшими, легкими и обеспечивают высокую производительность, часто используются в качестве источников питания электронных устройств. При включении ИИП (т. е. при зарядке сглаживающего конденсатора) через устройство протекает пусковой ток с высоким пиком. Этот пусковой ток может отрицательно сказаться на сроке службы сглаживающего конденсатора, повредить контакты силового ключа или вывести из строя выпрямительный диод. Следовательно, необходимо ограничить пусковой ток на ИИП.

    На приведенной ниже схеме показан пример схемы ограничителя пускового тока (ICL), в которой термистор с положительным температурным коэффициентом и тиристор (или механическое реле) используются в комбинации.

    Когда выключатель питания замкнут и начинается процесс зарядки, незаряженный конденсатор подобен короткому замыканию и, следовательно, потребляет очень большой пусковой ток. Поскольку в это время тиристор находится в состоянии с высоким сопротивлением (механическое реле было бы в разомкнутом состоянии), PTC, подключенный последовательно к сглаживающему конденсатору, ограничивает пусковой ток (ток заряда конденсатора) до желаемого более низкого уровня. Как только конденсатор заряжен, тиристор закорачивает PTC и прикладывается электрическая нагрузка.
    В некоторых случаях тиристор (или механическое реле) может выйти из строя и не закоротить PTC. Когда это происходит, к цепи прикладывается нагрузка, и высокий рабочий ток нагревает PTC. Затем PTC переходит в состояние с высоким омическим сопротивлением, тем самым снижая ток неисправности до более низкого уровня, который не опасен. Термисторы PTC могут выдерживать такую ​​нагрузку без каких-либо повреждений.
    Если фиксированный резистор используется для ограничения пускового тока, как это было распространено в прошлом, высокий рабочий ток может привести к термической перегрузке резистора и даже разрушить резистор или вызвать возгорание.

    Рисунок 1. Ограничение пускового тока в импульсном источнике питания

    Применение: ограничение пускового тока для промышленных инверторов

    Асинхронные двигатели часто используются для вентиляторов, насосов, кондиционеров и другого оборудования на заводах. Асинхронный двигатель прост по конструкции, надежен, а его скорость зависит от частоты источника питания. Инверторы используются для управления скоростью асинхронных двигателей. Такие частотно-регулируемые приводы (ЧРП) повышают КПД двигателя и, следовательно, снижают энергопотребление.

    Инверторная система состоит из части преобразователя и части инвертора. Конденсатор звена постоянного тока (сглаживающий конденсатор) расположен после преобразователя. Когда система включена, конденсатор звена постоянного тока заряжается пусковым током, пик которого в несколько раз превышает постоянный ток, необходимый для зарядки конденсатора. Этот пусковой ток может отрицательно сказаться на сроке службы конденсатора или разрушить полупроводниковые устройства, подвергающиеся воздействию тока.
    Очень хорошим способом ограничения пускового тока является использование ограничителя пускового тока (ICL), в котором термистор с положительным температурным коэффициентом и тиристор (или реле) используются в сочетании друг с другом.
    Функция PTC ICL такая же, как описано для встроенного зарядного устройства. Опять же, PTC обладает свойствами самозащиты (повышенное сопротивление при неисправности цепи)

    Рисунок 2. Ограничение пускового тока в промышленном инверторе

    Применение термисторов PTC для защиты от перегрузки по току

    Применение: защита от перегрузки по току для бортовых двигателей постоянного тока

    Когда двигатель перегружен или вращение двигателя остановлено (заблокировано), через двигатель протекает сверхток.Это может привести к термическому перенапряжению катушки. Термисторы PTC могут эффективно защитить двигатели от таких перегрузок по току.
    Например, если боковое зеркало автомобиля заблокировано каким-либо предметом, двигатель заблокируется при попытке установить или убрать зеркало. Это приведет к перегрузке по току через обмотку двигателя. Для защиты от теплового перенапряжения используется термистор PTC. Высокий ток вызывает нагрев PTC. Затем сопротивление PTC существенно возрастает, что, в свою очередь, снижает высокий ток до уровней, не вызывающих перегрузки системы. Такие термисторы защиты от перегрузки по току также используются, например, для двигателей, приводящих в действие замки с электроприводом и сиденья с электроприводом.

    Рисунок 3 Пример защиты бортового двигателя постоянного тока

    Применение: защита от перегрузки по току для соленоидов

    Соленоиды, приводящие якоря в движение за счет магнитной силы их катушки, являются простыми и удобными приводами, используемыми в оборудовании для автоматизации офиса, таком как принтеры, а также в электрических замках. Соленоиды бывают прямого действия, роторного типа и других типов.
    Если электромагнитная катушка блокируется из-за механической неисправности или по какой-либо другой причине, это приведет к сохранению состояния перегрузки по току, что может привести к повреждению цепи драйвера.
    Термистор PTC, в случае продолжающегося перегрузки по току, отключит свое значение сопротивления за счет самонагрева, уменьшит выходной ток и тем самым предотвратит повреждение схемы драйвера.

    Рисунок 4. Предотвращение пускового тока в соленоиде

    Применение термисторов PTC для защиты от перегрузки по току в телекоммуникациях

    Применение: Защита от перегрузки по току в устройствах защиты от перенапряжений (SPD), используемых в системах безопасности

    Термисторы

    PTC для телекоммуникационных приложений также используются в различных системах безопасности на заводах и в офисных зданиях.Например, устройства защиты от перенапряжений (SPD) устанавливаются в важных местах этих систем, поскольку сигнальные кабели, используемые для систем пожарной сигнализации, систем камер наблюдения и других сетевых систем, соединяющих несколько объектов, могут быть повреждены ударами молнии.
    На приведенной ниже схеме показан пример схемы защиты, в которой используется сменный вставной УЗИП. На стороне вилки имеется разрядник и варистор для защиты от перенапряжения. Сторона розетки включает термистор PTC для защиты от перегрузки по току.

    TDK предлагает полную линейку термисторов PTC для телекоммуникационных приложений. Защиты телекоммуникационных пар (TPP), каждый из которых включает два термистора PTC, упакованных в пластиковый корпус, часто используются для УЗИП.

    Функция PTC очень похожа на описанную в предыдущем разделе.

    Рисунок 5 Пример схемы защиты для вставного устройства защиты от перенапряжения (SPD)

    Связанные страницы

    • ■ Порталы продуктов термисторов PTC

    Термисторы PTC против.Термисторы NTC для пускового тока

    Термисторы

    PTC и NTC могут обеспечить защиту от пусковых токов в различном оборудовании, машинах и системах. Пусковой ток влияет на широкий спектр продуктов, от трансформаторов до двигателей и электроники от источников питания до инверторов.

    Пусковой ток становится еще более сложным из-за систем, которые быстро включаются и выключаются, таких как сварочное оборудование и системы отопления, вентиляции и кондиционирования воздуха. Этот пост даст вам краткий обзор темы. Для получения дополнительной информации вы можете прочитать полную статью здесь.

    Неконтролируемый поток пускового тока может повредить диодный мост и промежуточный конденсатор, отключив преобразование переменного тока в постоянный. Это может привести к сбою системы.

    Что такое пусковой ток?

    Пусковой ток — это скачок тока при включении приложения. Он создается различными электрическими эффектами. Для включения источников питания требуется зарядка конденсаторов. Включение трансформатора создает пусковой ток при его первоначальном намагничивании.



    Зачем управлять пусковым током?

    Пусковой ток может сократить эффективный срок службы оборудования и повредить систему. К счастью, ограничивающие термисторы NTC и PTC могут правильно справиться с этим. Этот скачок тока может вызвать электрические и механические нагрузки, которые могут сократить срок службы оборудования.



    Что такое ограничительный термистор на основе NTC?

    NTC расшифровывается как Отрицательный температурный коэффициент . Термистор NTC обеспечивает переменное сопротивление в зависимости от температуры. По мере повышения температуры сопротивление падает с высокого до низкого и позволяет току проходить. При использовании для снижения пускового тока он обеспечивает дополнительное последовательное сопротивление при включении питания. Поскольку термистор сам нагревается при протекании тока, сопротивление падает до незначительной величины в установившемся режиме, что позволяет нормально протекать току.

    Термисторы

    NTC являются наиболее часто используемыми термисторами. Они подходят для широкого спектра применений, включая автомобильную, военную, промышленную и контроль выбросов.Различные предметы в вашем доме содержат термисторы NTC, включая духовку, кондиционер и пожарный извещатель.



    Для термистора NTC при повышении температуры сопротивление уменьшается. Для термистора PTC при повышении температуры сопротивление увеличивается.

    Что такое ограничительный термистор на основе PTC?

    PTC означает  Положительный температурный коэффициент . Термистор PTC также обеспечивает переменное сопротивление в зависимости от температуры.По мере повышения температуры сопротивление увеличивается от низкого до высокого и блокирует перегрузку по току. В определенных сценариях требуется термистор PTC вместо термистора NTC. К ним относятся оборудование с почти нулевым временем сброса, экстремальные температурные условия и системы, в которых часто случаются короткие замыкания.













    Каталожные номера:

    Специальные термисторы ограничивают пусковой ток

    Как остановить пусковой ток











    Термистор – обзор | ScienceDirect Topics

    3 Применение оксидных термисторов с положительным температурным коэффициентом

    Первые применения термисторов с положительным температурным коэффициентом использовали низковольтную характеристику переключения зависимости сопротивления от температуры в качестве устройства защиты от перегрева. Электродвигатели и трансформаторы обычно рассчитаны на работу при температурах всего на 20–30 °С ниже максимально допустимого предела изоляции обмоток. Любое неисправное состояние в оборудовании неизменно приводит к повышению температуры обмотки с высокой вероятностью пробоя изоляции. Небольшой термистор PTC с температурой переключения, равной температуре изоляции, вставленный в каждую обмотку двигателя или трансформатора, будет внимательно следить за температурой обмотки и переключаться на высокое сопротивление при превышении максимальной температуры.Чувствительная система защиты от перегрева двигателя или трансформатора формируется за счет подачи низкого напряжения на цепь делителя потенциала, состоящую из термисторов и постоянного резистора, выход которой подключен к базе переключающего транзистора, который питает реле, управляющее питания двигателя или трансформатора. Подобные датчики перегрева PTC часто используются для защиты силовых транзисторов, для контроля механических подшипников, для систем предупреждения о перегреве (т. д., пожарная сигнализация) и для систем пожаротушения (спринклерных).

    Благодаря постепенному усовершенствованию характеристик выносливости к напряжению переключающих материалов с положительным температурным коэффициентом, приложения перешли от поведения сопротивления при нулевой мощности этих материалов к температуре и больше сосредоточились на их саморазогреве. Для этих приложений важны вольт-амперные характеристики термистора с положительным температурным коэффициентом, включенного последовательно с электрической нагрузкой. На рис. 2 показана типичная вольт-амперная характеристика для термистора с положительным температурным коэффициентом, включенного последовательно с резистивной нагрузкой R при приложенном напряжении В a , и указаны три возможные рабочие точки схемы.Две из этих точек, P 1 и P 2 , стабильны; третий, P 3 , нестабилен. Когда в цепь подается напряжение В a , термистор самонагревается до точки P 1 и остается там в низкоомном, сильноточном, нормальном рабочем состоянии. Высокоомное защитное состояние, представленное точкой P 2 для приложенного напряжения V a , может быть достигнуто только тогда, когда максимальный ток находится ниже характеристик резистивной нагрузки.Это может произойти, если приложенное напряжение В а увеличить до В б , температура окружающей среды возрастет с Т 1 до Т 2 , сопротивление нагрузки уменьшится с Ом R’ или снижается теплопроводность окружающей среды. Таким образом, термистор с положительным температурным коэффициентом можно использовать в качестве защитного устройства (т. е. самовосстанавливающегося предохранителя) для ограничения тока в цепи или устройстве до безопасного значения, если напряжение питания, температура или ток превышают критическое значение.Практические устройства изготавливаются с широким диапазоном выносливости по напряжению, чтобы соответствовать большинству напряжений питания. Типичные области применения включают защиту люминесцентных ламп от выхода из строя конденсатора и повторяющихся ошибочных пусков; розетки для электробритвы от использования неправильного напряжения и неисправных электроприборов; акустические системы с низким импедансом от перегрузок; трансформаторы вычислителей, системы аварийного освещения, печатные платы телекоммуникационного оборудования и щитовые блоки питания от выхода из строя компонентов; и оборудование телефонной станции против наводки сети.

    Рис. 2. Вольт-амперные характеристики термистора с положительным температурным коэффициентом, включенного последовательно с сопротивлением нагрузки R

    Термистор с положительным температурным коэффициентом также можно использовать для управления током между двумя заданными пределами в широком диапазоне приложенного напряжения и температуры. Для достижения желаемых предельных значений тока термистор шунтируется постоянным резистором подходящего значения сопротивления. Одним из важных применений в Европе является выравнивание линии в телефонных трубках, где термистор компенсирует колебания напряжения, подаваемого на трубки, обеспечивая почти постоянное напряжение для контролируемого уровня голоса.Чувствительность терморезистора с самонагревом к изменениям теплопроводности окружающей среды приводит к полезному применению в качестве датчика уровня жидкости. Максимизируя эту чувствительность в формате со стеклянным корпусом, специализированные версии термисторов PTC нашли большой рынок для доставки и хранения топлива для центрального отопления, работающего на жидком топливе. Схемы были специально разработаны для использования этих компонентов в качестве указателей верхнего и нижнего уровня в домашних и квартирных резервуарах для хранения топлива, а также в автоцистернах в широком диапазоне температур окружающей среды.Также существуют приложения для индикации уровня в автомобилях, грузовиках и автобусах, особенно в полугерметичных резервуарах с жидкостями гидравлической системы и для твердых частиц (например, зерна в силосах).

    Генерация перенапряжения — это особый случай ограничения тока, когда целью является пропускание большого тока через нагрузку в течение короткого периода времени, а затем ограничение тока до более низкого значения. Термисторы с положительным температурным коэффициентом обычно используются для размагничивания (размагничивания) теневых масок цветных телевизионных кинескопов, пропуская через размагничивающую катушку сильный импульс переменного тока для формирования поля насыщения, а затем уменьшая поле до низкого значения в течение короткого цикла самонагрева. Асинхронные двигатели и некоторые синхронные двигатели обычно используют вспомогательную обмотку, пропускающую большой ток во время запуска, чтобы инициировать вращение якоря. Поскольку эти обмотки перегружены, ток должен быть отключен или уменьшен в течение нескольких секунд, чтобы избежать перегорания. Центробежные переключатели имеют недостатки всех подвижных переключателей и постепенно заменяются неподвижными полупроводниковыми устройствами, такими как термистор PTC.

    Термисторы – обзор | ScienceDirect Topics

    2 ТЕРМИСТОРНАЯ АНЕМОМЕТРИЯ

    Термисторы могут обеспечить измерение скорости в ответ на изменения теплопередачи, которая для данной геометрии в основном является функцией скорости воздуха и температуры.Преимущества термисторов по сравнению с другими термоанемометрами, такими как термоанемометры, включают точность при низких скоростях, надежность и стабильность. Небольшие размеры и низкая стоимость термисторов означают, что, несмотря на то, что они являются интрузивным устройством, в плоскости излучателя можно использовать большое их количество. Высокое разрешение устройства, которое можно получить с помощью термисторной анемометрии, рассматривается как главное преимущество этого метода.

    Термисторы представляют собой полупроводники, которые демонстрируют значительные и точные изменения электрического сопротивления в ответ на изменения температуры тела.Термисторы, которые использовались во время этого исследования, представляли собой стеклянные шарики с отрицательным температурным коэффициентом (NTC).

    Расмуссен [3] показал, что термисторы с отрицательным температурным коэффициентом имеют следующую зависимость между температурой и сопротивлением ( R T ):

    RT=R0eβ1T−1T0

    при эталонной температуре T 0 , и β является константой материала.Температурный коэффициент сопротивления α составляет:

    [3]α=1RdRdT=−βT2

    Если мощность подается на термистор посредством подачи электрического тока I , рассеиваемая мощность составляет P, и температура окружающей жидкости составляет T e , , тогда уравнение теплопередачи принимает вид:

    [3]cdTdt=P−κT−Te

    конструкция термистора, а κ — коэффициент рассеяния.

    Коэффициент рассеяния можно интерпретировать как мощность, необходимую для повышения температуры термистора на один градус выше температуры окружающей жидкости. Температура термистора и, следовательно, его сопротивление будут реагировать на изменение коэффициента рассеяния. Именно эта характеристика делает термисторы подходящими для таких приложений, как анемометрия. Если термистор используется в однонаправленном ламинарном потоке с постоянными другими свойствами жидкости, коэффициент рассеяния можно рассматривать как функцию только скорости жидкости.В соответствии с Расмуссеном [3]:

    T=Te+Pκ(U)

    Если эталонное сопротивление термистора ( R e ) берется при температуре жидкости, температура корпуса термистора может быть выражена:

    T=αeTe2αeTe −lnRRe

    Приравнивание двух приведенных выше уравнений дает:

    κ(U)=PTeαeTelnRRe−1

    Это уравнение обеспечивает метод расчета значения коэффициента рассеяния с точки зрения просто определенных значений. К сожалению, трудно найти аналитическое решение зависимости между скоростью жидкости и коэффициентом рассеяния, поскольку форма, соотношение материалов и, следовательно, тепловые характеристики значительно различаются между отдельными термисторами.Измерения постоянной рассеяния или взаимосвязи между сопротивлением термистора и скоростью потока лучше всего выполнять эмпирически посредством калибровки.

    Что такое термистор и как он работает?


    Опубликовано 28 августа 2018 г.

    Термисторы относятся к типу полупроводников, что означает, что они имеют большее сопротивление, чем проводящие материалы, но меньшее сопротивление, чем изоляционные материалы. Соотношение между температурой термистора и его сопротивлением сильно зависит от материалов, из которых он состоит.Производитель обычно определяет это свойство с высокой степенью точности, так как это основная характеристика, представляющая интерес для покупателей термисторов.

    Термисторы состоят из оксидов металлов, связующих веществ и стабилизаторов, спрессованных в пластины, а затем нарезанных по размеру чипов, оставленных в форме диска или приданных другой форме. Точное соотношение композиционных материалов определяет их кривую сопротивления/температуры. Производители обычно контролируют это соотношение с большой точностью, поскольку оно определяет, как будет работать термистор.

    Узнайте больше о термисторах

    Что означает термин «термистор»?

    Термисторы, происходящие от термина термочувствительные резисторы, являются очень точными и экономичными датчиками для измерения температуры. Доступны 2 типа: NTC (отрицательный температурный коэффициент) и PTC (положительный температурный коэффициент). Термистор NTC обычно используется для измерения температуры. Доступны термисторы

    двух типов: с отрицательным температурным коэффициентом (термисторы NTC) и с положительным температурным коэффициентом (термисторы PTC).Сопротивление термисторов NTC уменьшается по мере увеличения их температуры, а сопротивление термисторов PTC увеличивается по мере увеличения их температуры. Для измерения температуры обычно используются только термисторы NTC.

    Термисторы состоят из материалов с известным сопротивлением. По мере повышения температуры сопротивление термистора NTC будет увеличиваться нелинейным образом, следуя определенной «кривой». Форма этой кривой зависимости сопротивления от температуры определяется свойствами материалов, из которых изготовлен термистор.

    Доступны термисторы с различными базовыми сопротивлениями и кривыми зависимости сопротивления от температуры. В низкотемпературных приложениях (от -55 до прибл. 70°C) обычно используются термисторы с меньшим сопротивлением (от 2252 до 10 000 Ом). В приложениях с более высокими температурами обычно используются термисторы с более высоким сопротивлением (выше 10 000 Ом). Некоторые материалы обеспечивают лучшую стабильность, чем другие. Сопротивления обычно указываются при 25°C (77°F). Точность термисторов составляет примерно ± 0,2 °C в пределах указанного диапазона температур.Как правило, они прочные, долговечные и недорогие.

    Термисторы часто выбирают для приложений, где важны прочность, надежность и стабильность. Они хорошо подходят для использования в экстремальных условиях или при наличии электронного шума. Они доступны в различных формах: идеальная форма для конкретного применения зависит от того, будет ли термистор монтироваться на поверхности или встроена в систему, а также от типа измеряемого материала.

    Термисторы с эпоксидным покрытием доступны для использования при более низких температурах [обычно от -50 до 150°C (от -58 до 316°F)]; термисторы также доступны со стеклянным покрытием для использования при более высоких температурах [обычно от -50 до 300°C (от -58 до 572°F)].Эти покрытия защищают термистор и его соединительные провода от влажности, коррозии и механических воздействий.

    Доступные конфигурации термисторов

    Термисторы доступны в нескольких распространенных конфигурациях. Три наиболее часто используемых термистора: герметичный гибкий термистор (серия HSTH), тип с болтовым креплением/шайбой и тип с самоклеящимся поверхностным монтажом. Термисторы

    HSTH полностью герметизированы оболочками из PFA (пластмассового полимера) для защиты чувствительного элемента от влаги и коррозии. Их можно использовать для измерения температуры множества жидкостей, от масел и промышленных химикатов до пищевых продуктов.

    Термисторы с датчиками, крепящимися на болтах или шайбах, могут быть установлены в резьбовые отверстия или отверстия стандартного размера. Их небольшая тепловая масса позволяет им быстро реагировать на изменения температуры. Они используются во многих областях, включая бытовую технику, резервуары для воды, трубы и корпуса оборудования.

    Термисторы для поверхностного монтажа поставляются с клейкой поверхностью, которую можно легко приклеить на плоские или изогнутые поверхности.Они могут быть удалены и повторно применены и имеют несколько коммерческих и промышленных применений.

    Температурный диапазон, точность и стабильность

    Термисторы обладают высокой точностью (от ± 0,05 °C до ± 1,5 °C), но только в ограниченном диапазоне температур, который находится в пределах примерно 50 °C от базовой температуры. Диапазон рабочих температур для большинства термисторов составляет от 0°C до 100°C. Термисторы класса A обеспечивают наибольшую точность, а термисторы класса B можно использовать в сценариях, где нет необходимости в точном измерении.После завершения производственного процесса термисторы становятся химически стабильными, и их точность со временем существенно не меняется.

    Общие области применения термисторов

    Термисторы используются в широком спектре коммерческих и промышленных приложений для измерения температуры поверхностей, жидкостей и окружающих газов. Когда они защищены защитными зондами, которые можно надежно дезинфицировать, они используются в пищевой промышленности и производстве напитков, в научных лабораториях и в исследованиях и разработках.Термисторы для тяжелых условий эксплуатации подходят для погружения в агрессивные жидкости и могут использоваться в промышленных процессах, в то время как держатели термисторов с виниловым наконечником используются на открытом воздухе или в биологических приложениях. Термисторы также доступны с металлическими или пластиковыми крышками элементов в виде клетки для измерения температуры воздуха.

    Как подключить термистор?

    Термисторы очень просты в подключении. Большинство из них поставляются с двухпроводными разъемами. Те же два провода, которые соединяют термистор с источником возбуждения, можно использовать для измерения напряжения на термисторе.

    Техническое обучение Техническое обучение Посмотреть эту страницу на другом языке или в другом регионе Принцип деятельности термистора

    PTC – CO технологии датчика Шэньчжэня TOPOS.ООО

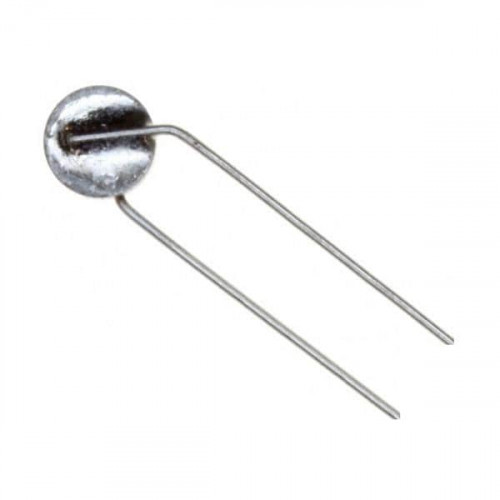

    1. Что такое термистор PTC?

    Термистор PTC (термистор с положительным температурным коэффициентом) представляет собой чувствительный к температуре полупроводниковый резистор. Как только он превышает определенную температуру (температура Кюри), значение его сопротивления увеличивается почти ступенчато с повышением температуры. Изменение температуры термистора PTC может быть получено за счет тока, протекающего через термистор PTC, или за счет внешнего подвода тепла, или их комбинации.

    Керамические материалы обычно используются в качестве превосходных изоляторов с высоким сопротивлением.Керамический PTC изготовлен из титаната бария и легирован другими поликристаллическими керамическими материалами, имеющими низкое сопротивление и полупроводимость. Это достигается целенаправленным легированием в качестве элемента решетки кристалла материала с более высокой химической валентностью: часть ионов бария или титанат-ионов в кристаллической решетке замещается ионами с более высокой валентностью. Таким образом, получается определенное количество свободных электронов.

    2. Эффект термистора PTC

    Затем давайте рассмотрим причину эффекта термистора PTC, другими словами, причину ступенчатого увеличения значения сопротивления.Структура материала состоит из множества мелких кристаллитов, а на границе зерна формируется потенциал, который предотвращает пересечение границы электронами в соседнюю область, что приводит к высокому сопротивлению. Этот эффект компенсируется при низких температурах: высокая диэлектрическая проницаемость и спонтанная поляризация на границе зерен препятствуют образованию барьеров и позволяют электронам свободно течь при низких температурах. При высоких температурах этот эффект значительно снижает диэлектрическую проницаемость и поляризацию, что приводит к существенному увеличению барьера и сопротивления, демонстрируя сильный эффект PTC.

    PTC представляет собой разновидность полупроводниковой нагревательной керамики. При снижении внешней температуры значение сопротивления PTC уменьшается, а теплотворная способность соответственно увеличивается. Принцип работы термистора PTC заключается в следующем: как только он превышает определенную температуру (температура Кюри), его сопротивление увеличивается с повышением температуры почти ступенчато. Изменение температуры корпуса термистора PTC может быть получено за счет тока, протекающего через него, или за счет внешнего подводимого тепла, или их комбинации.Керамические материалы обычно используются в качестве превосходных изоляторов с высоким сопротивлением, керамика PTC основана на титанате бария и легирована другими поликристаллическими керамическими материалами, которые имеют низкое сопротивление и полупроводимость. Это достигается за счет преднамеренного легирования материала с более высокой химической ценностью в качестве элемента решетки кристалла: в решетке часть ионов бария или титанат-ионов замещается ионами с более высокой валентностью. Таким образом, получается определенное количество свободных электронов.

    Введение термистора –​Температурочувствительный компонент

    Теплые подсказки: слов в этой статье около 4000, а время чтения около 25 минут.

    Сводка

    Термисторы

    представляют собой тип чувствительного компонента, который делится на термистор с положительным температурным коэффициентом (PTC) и термистор с отрицательным температурным коэффициентом (NTC) в соответствии с температурным коэффициентом. Типичной особенностью термисторов является их чувствительность к температуре и различные значения сопротивления при разных температурах.



    Сопротивление термистора с положительным температурным коэффициентом (PTC) больше, когда температура выше. Что касается термистора с отрицательным температурным коэффициентом (NTC), то чем выше температура, тем ниже будет его сопротивление. Оба они такие же, как полупроводниковые устройства. В этой статье представлены некоторые базовые знания о термисторах, включая характеристики термисторов, особенности; Принцип работы; категории; или применение термистора и т. д.




      Каталог






    Введение

    I Что такое термисторы

    Прежде чем читать эту статью, вы можете сначала посмотреть следующее видео.

     В этом видео представлены некоторые базовые знания о термисторах.

    Термисторы

    представляют собой тип чувствительного компонента, который делится на термистор с положительным температурным коэффициентом (PTC) и термистор с отрицательным температурным коэффициентом (NTC) в соответствии с температурным коэффициентом. Типичной особенностью термисторов является их чувствительность к температуре и различные значения сопротивления при разных температурах. Сопротивление термистора с положительным температурным коэффициентом (PTC) больше, когда температура выше.Что касается термистора с отрицательным температурным коэффициентом (NTC), то чем выше температура, тем ниже будет его сопротивление. Оба они такие же, как полупроводниковые устройства.



    Наименование: Термистор

    Классификация температурного коэффициента PTC/NTC

    Элемент :  Чувствительный к температуре

    Атрибут Чувствительный компонент

    Термистор – это своего рода тепловое сопротивление, то есть принцип работы термистора заключается в том, что температура вызывает изменения сопротивления. Но теперь термическое сопротивление, как правило, промышленное, что в основном относится к PT100, CU50 и другим широко используемым термическим сопротивлениям. Их отличия заключаются в следующем: общее тепловое сопротивление обычно относится к тепловому сопротивлению металла (PT100) и т. д. Они называются термисторами, потому что температурный коэффициент теплового сопротивления полупроводника более чем в 10–100 раз больше, чем у металла, может быть обнаружено изменение температуры на 10-6 ℃, а значение сопротивления может быть выбрано произвольно в диапазоне 0.1 ~ 100 кОм.

    Однако кривая сопротивления термистора в зависимости от температуры нелинейна, и линейность каждой из одних и тех же моделей неодинакова, а диапазон измерения температуры относительно невелик. Поэтому в промышленности обычно используются металлические терморезисторы, которые мы обычно называем терморезисторами. Термистор обычно используется на печатной плате, например, упомянутый обычно, который может быть подобен предохранителю. Поскольку значение сопротивления сильно зависит от температуры, его можно использовать в качестве защитного устройства.Конечно, это только одно. Есть много других применений термистора. Например, температурная компенсация холодного конца термопары компенсируется термистором. Кроме того, поскольку зависимость между значением сопротивления и температурой нелинейна, согласованность компонентов плохая и не такая стандартная, как сигнал теплового сопротивления.

    II Характеристики термисторов
    • ① Высокая чувствительность. Температурный коэффициент сопротивления более чем в 10-100 раз больше, чем у металла, и можно обнаружить изменение температуры на 10-6 ℃.

    • ② Широкий диапазон рабочих температур. Устройство комнатной температуры подходит для температур от -55 ℃ до 315 ℃, а подходящая температура для высокотемпературных устройств выше 315 ℃ (в настоящее время до 2000 ℃), а низкотемпературное устройство подходит для -273 ℃ ~ -55 ℃;

    • ③ Маленький размер. Возможность измерять температуру пустот, полостей и сосудов в организмах, которую нельзя измерить другими термометрами;

    • ④ Простота использования.Значение сопротивления может быть произвольно выбрано в диапазоне от 0,1 до 100 кОм;

    • ⑤ Легко обрабатывается в сложные формы, подходит для массового производства;

    • ⑥ Хорошая стабильность, высокая перегрузочная способность

    III Характеристика термисторов

    Термистор, термочувствительный полупроводниковый резистор. Кривая зависимости сопротивления от температуры нелинейна.



    Термистор PPTC (полимерный с положительным температурным коэффициентом) изготовлен из полимерного материала, наполненного частицами технического углерода.Этот материал имеет определенную проводимость, которая может пропускать номинальный ток. Если ток, проходящий через термистор, слишком велик, мощность нагрева будет больше, чем мощность рассеивания тепла, и температура термистора начнет расти. Тем временем полимерная матрица в термисторе начинает расширяться, что отделяет частицы сажи и вызывает рост сопротивления, а затем эффективно снижает ток в цепи. В этот момент в цепи все еще проходит очень небольшой ток, который заставляет термистор поддерживать достаточную температуру, чтобы поддерживать его в состоянии высокого сопротивления.Когда проблема решена, термистор PPTC быстро остывает и возвращается в исходное состояние с низким сопротивлением, а затем снова работает как новый термистор.

    Характеристика сопротивление-температура термистора может быть аппроксимирована следующим уравнением: R = R0exp {B (1 / T-1 / T0)}: R: сопротивление при температуре T (K), Ro: температура T0, ( K ), B: значение B, * T (K) = t (ºC) + 273,15.



    На самом деле значение термистора B не является постоянным. Его изменение зависит от состава материала, максимум до 5K/℃.Следовательно, при применении большего диапазона температур 1 будет некоторая погрешность между измеренным значением. Здесь, если значение B в формуле 1 используется для расчета функции температуры, как показано в формуле 2, ошибка между измеренным значением и измеренным значением может быть уменьшена и считается приблизительно равной.



    BT = CT2 + DT + E, в этом уравнении C, D, E — константы. Кроме того, колебания значения B, вызванные различными условиями производства, вызовут изменение константы E, но константы C и D не изменятся.Следовательно, при обсуждении колебаний значения B необходимо учитывать только константу E. Константы C, D, E рассчитываются по данным четырех точек (температура, сопротивление) (T0, R0) для констант C, D, (T1, R1). (Т2, R2) и (Т3, R3), рассчитываемых по формуле 3 ~ 6. В первую очередь по схеме 3 Т0 и Т1, Т2, Т3 получены значения сопротивлений В1, В2, В3, а затем в следующие различные образцы.

    IV Термисторы Принцип работы

    Термистор представляет собой датчик сопротивления.Значение сопротивления термистора будет меняться с изменением температуры, которое отличается от общего фиксированного сопротивления. Величина сопротивления металлов увеличивается с повышением температуры, а величина сопротивления полупроводников резко уменьшается с повышением температуры, причем нелинейно. При той же температуре сопротивление термистора примерно в 10 раз больше сопротивления свинцового термистора, поэтому можно сказать, что термистор особенно чувствителен к изменению температуры.



    Эта температурная характеристика полупроводников обусловлена ​​тем, что проводимость полупроводника является несущей (электронной, дырочной) проводимостью. Поскольку число носителей в полупроводниках намного меньше числа свободных электронов в металлах, удельное сопротивление полупроводников велико. С повышением температуры число носителей, участвующих в проводимости в полупроводниках, будет увеличиваться, поэтому проводимость полупроводников увеличивается, а их удельное сопротивление уменьшается.

    Термистор — это тип термистора, в котором используется характеристика, состоящая в том, что значение сопротивления полупроводников значительно зависит от температуры. Он изготовлен из определенных оксидов металлов в различных составах. В определенном диапазоне температур по измерению сопротивления термистора можно узнать изменение температуры измеряемой среды.



    При установке термистора в цепи время действия термистора резко уменьшается с увеличением тока при одинаковой температуре окружающей среды; термистор имеет более короткое время действия и меньший ток обслуживания и ток срабатывания при относительно высокой температуре окружающей среды.Когда цепь работает нормально, температура термистора близка к комнатной температуре, а сопротивление очень мало, ток в цепи не блокируется, если термисторы соединены последовательно. Когда цепь перегружена по току из-за неисправности, температура термистора повышается из-за увеличения мощности нагрева. Когда температура превышает температуру переключения, сопротивление будет быстро увеличиваться, а ток в цепи быстро снизится до безопасного значения.



    Термистор будет находиться в длительном нерабочем состоянии; когда температура и ток окружающей среды находятся в области C, тепловая мощность термистора близка к мощности нагрева, поэтому он может работать не так хорошо. Когда температура окружающей среды одинакова, время действия резко сокращается с увеличением тока, а термистор имеет более короткое время действия и меньший ток обслуживания и ток срабатывания, когда температура окружающей среды относительно высока.

    Эффект PTC

    – это вид материала, который имеет эффект PTC (положительный температурный коэффициент), то есть эффект положительного температурного коэффициента. Только указывает на то, что сопротивление этого материала увеличивается с повышением температуры. Например, большинство металлических материалов обладают эффектом ptc. В этих материалах сопротивление увеличивается линейно с повышением температуры. Это известно как линейный эффект PTC.

    12.NTC и PTC.PNG

    Материал с фазовым переходом покажет явление, при котором сопротивление резко возрастает от узкого диапазона температур до более чем десяти порядков, то есть нелинейный эффект PTC.Этот эффект будет проявляться в значительном количестве типов проводящих полимеров, таких как полимерный термистор ptc. Эти проводящие полимеры используются для изготовления устройств защиты от перегрузки по току.

    • (3) Высокополимерный термистор PTC используется для защиты от перегрузки по току, который часто называют PPTC (в дальнейшем именуемым термистором). Благодаря своей уникальной характеристике сопротивления с положительным температурным коэффициентом, он очень подходит для использования в качестве устройств защиты от перегрузки по току.Метод использования термистора такой же, как и у обычного предохранителя, и используется последовательно в цепи.


    Деталь

     В

    Категории термисторов

    5.1 PTC (положительный температурный коэффициент)

    PTC относится к резкому увеличению сопротивления при температуре, с положительным температурным коэффициентом термисторного явления или материала, может использоваться исключительно в качестве датчика постоянной температуры.Материал основан на BaTiO3, SrTiO3 или PbTiO3 в качестве основного компонента. Спеченные тела, в которых небольшое количество оксидов, таких как Nb, Ta, Bi, Sb, Y и La, легировано и является полупроводниковым за счет контроля атомной валентности. В то же время добавляются оксиды и другие добавки, которые увеличивают температурный коэффициент положительного сопротивления Mn, Fe, Cu, Cr и другие добавки, и для их формирования используется обычный керамический процесс. Полупроводниковый титанат платины и его твердый раствор путем спекания при высокой температуре, что позволяет получить положительные характеристики термисторного материала, температурный коэффициент и температура Кюри которого зависят от состава и условий спекания (особенно от температуры охлаждения).



    BaTiO относится к структуре типа перовскита и является сегнетоэлектрическим материалом, в то время как чистый титанат бария является изоляционным материалом. После надлежащей термической обработки удельное сопротивление титаната бария увеличивается на несколько порядков вблизи температуры Кюри за счет добавления в материал микроэлементов редкоземельных элементов, что приводит к эффекту PTC. Этот эффект связан с сегнетоэлектрическими свойствами кристалла BaTiO3 и фазовым переходом материала вблизи температуры Кюри.Полупроводниковый фарфор из титаната бария представляет собой поликристаллический материал с межкристаллитными границами раздела зерен. Когда полупроводниковая керамика достигает определенной температуры или напряжения, граница кристаллического зерна изменяется, так что сопротивление резко меняется.



    Эффект PTC полупроводников из титаната бария возникает на границах зерен (границах зерен). Для проводящих электронов межгранульный интерфейс эквивалентен барьеру. При низкой температуре из-за действия электрического поля в титановой кислоте электронам легко пересечь барьер, тогда значение сопротивления будет меньше.Когда температура достигает температуры точки Кюри (т. е. критической температуры), внутреннее электрическое поле разрушается, что не может помочь проводящему электрону пересечь барьер. Это эквивалентно подъему барьера и резкому увеличению значения сопротивления, что приводит к эффекту ПТК. Физические модели эффекта PTC полупроводников из титаната бария включают модель барьера морской поверхности, модель вакансий бария и модель барьера суперпозиции Daniels et al.Эффект ПТК разумно объясняется с разных сторон.



    Эксперименты показывают, что характеристика сопротивление-температура термистора PTC может быть приблизительно выражена экспериментальной формулой в диапазоне рабочих температур:

    RT = RT0 expBp (T-T0)



    RT, RT0 в формуле представляют собой значение сопротивления при температуре T, T0, Bp – материальная постоянная этого материала. Эффект ПТК возникает из-за свойств выделенных фаз между границами зерен и межзеренными границами керамики и значительно зависит от видов примесей, концентрации примесей, условий спекания и т. д.В последнее время одним из практических термисторов является кремниевый термистор с использованием кремниевой пластины, который представляет собой термистор PTC с небольшим размером и высокой точностью, состоящий из кремния n-типа. Рассеяние электронов, вызванное примесями, увеличивается с повышением температуры, а сопротивление увеличивается.



    термистора PTC в 1950 году, за которым последовало появление титаната бария в 1954 году в качестве основного материала термистора PTC. Термистор PTC можно использовать для измерения и контроля температуры в промышленности, обнаружения и регулировки температуры в определенной части автомобиля, а также для большого количества гражданского оборудования, такого как контроль температуры воды проточного водонагревателя, температуры кондиционера и холода. хранение, используя само отопление для анализа газа и скорости ветра, и так далее.Вот пример нагрева, защиты от перегрева нагревателей, двигателей, трансформаторов, мощных транзисторов и других электрических приложений.



    Помимо использования в качестве нагревательного элемента, термистор PTC также может играть роль «переключателя». Он имеет три функции: чувствительный элемент, нагреватель и переключатель, который называется «теплочувствительный переключатель». При прохождении тока через компонент температура будет повышаться, то есть будет повышаться температура нагревательного тела.Когда температура превышает точку Кюри, сопротивление увеличивается, что ограничивает увеличение тока. Таким образом, уменьшение тока приведет к снижению температуры компонента, а уменьшение сопротивления также увеличит ток цепи и повысит температуру элемента.



    Таким образом, он не только выполняет функцию поддержания температуры в определенном диапазоне, но также играет роль переключателя. Если использовать эту температурную характеристику сопротивления и использовать ее в качестве источника тепла, такого как обогреватель, электрический утюг, гардероб, кондиционер и т. д., она также может защитить электроприборы от перегрева.

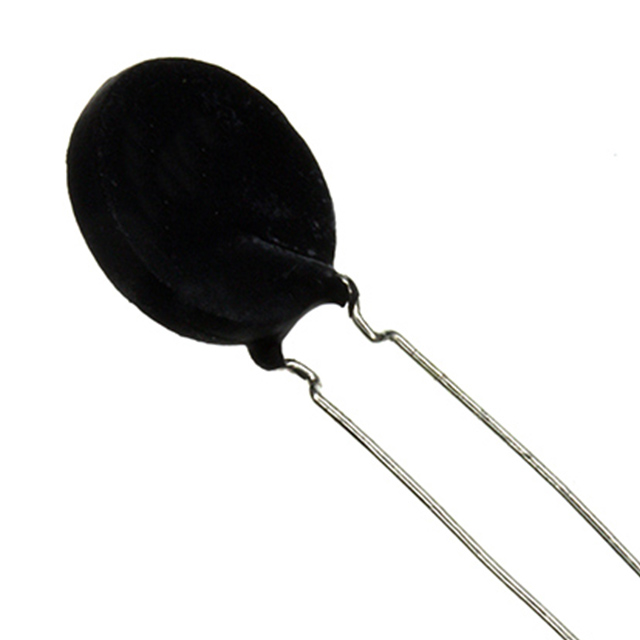

    5.2 NTC (отрицательный температурный коэффициент)

    NTC относится к термистору с отрицательным температурным коэффициентом и материалу с отрицательным температурным коэффициентом, который экспоненциально уменьшается с повышением температуры. Материал представляет собой использование марганца, кремния, меди, кобальта, железа, никеля, цинка и других двух или более двух видов оксидов металлов для смешивания и формования полупроводниковой керамики, которая может быть превращена в термистор с отрицательным температурным коэффициентом (NTC). ).Удельное сопротивление и постоянная материала зависят от соотношения состава материала, атмосферы спекания, температуры спекания и состояния структуры. Теперь существуют также неоксидные термисторные материалы NTC, такие как карбид кремния, селенид олова и нитрид тантала.



    Термочувствительные полупроводники NTC представляют собой в основном оксидную керамику со структурой шпинели или другой структурой с отрицательным температурным коэффициентом, а значения сопротивления можно приблизительно выразить как:

    Rt = RT * EXP (Bn * (1 / T-1 / T0)



    RT, RT0 в формуле представляют собой значение сопротивления при температуре T, T0, Bn — материальная постоянная этого материала. Удельное сопротивление самого керамического зерна изменяется при изменении температуры, что определяется свойствами полупроводника.



    Разработка термистора NTC прошла долгий период. В 1834 году ученые впервые обнаружили, что сульфид серебра имеет отрицательный температурный коэффициент. В 1930 году ученые обнаружили, что окись меди-окись меди обладает отрицательным температурным коэффициентом, который успешно используется в цепи температурной компенсации авиационного прибора.Затем, благодаря постоянному развитию транзисторной технологии, исследования термистора достигли значительного прогресса. В 1960 году был разработан термистор N1C. Термисторы NTC широко используются для измерения температуры, контроля температуры, температурной компенсации и так далее. Вот пример применения измерения температуры.



    Его диапазон измерения обычно составляет от -10 до 300 ℃, но также может быть от -200 до 10 ℃. Его можно использовать даже при температуре окружающей среды 300 ~ 1200 ℃ для измерения температуры. RT — термистор NTC. R2 и R3 используются как балансировочные резисторы моста; R1 — начальное сопротивление; R4 — сопротивление полной шкалы, калибровочная головка, также известная как калибровочное сопротивление; R7, R8 и W — сопротивления делителя, обеспечивающие стабильное питание моста постоянным током; Резистор R6 включен последовательно с измерительной головкой (микроамперметром), что может изменить калибровку измерительной головки и ограничить ток, протекающий через измерительную головку. R5 параллелен головке манометра для защиты.



    Использование термодатчика RT в качестве датчика температуры на несбалансированном плече моста (R1/RTT).Так как сопротивление терморезистора изменяется при изменении температуры, соответственно изменяется и показатель головки, подключенной к диагональной линии моста. Это принцип работы термисторного термометра.



    Точность термисторного термометра может достигать 0,1 ℃, а время измерения температуры может быть менее 10 с. Он подходит не только для амбарного термометра, но и для измерения температуры хранения продуктов питания, медицины, научного земледелия, океана, глубоких колодцев, больших высот и ледников и т. д.



    5.3 CTR (критический температурный резистор)

    CTR (критический температурный резистор) имеет характеристику изменения отрицательного сопротивления. При определенной температуре значение сопротивления резко уменьшается с повышением температуры и имеет большой отрицательный температурный коэффициент. Материал представляет собой смесь ванадия, бария, стронция, фосфора и т. д. Это полупроводник, похожий на стекло, также называемый стеклянным термистором.Внезапное изменение температуры изменяется при добавлении оксидов, таких как германий, вольфрам, молибден и т. д. .Это связано с тем, что добавление различных примесей изменяет период решетки оксида ванадия. CTR можно использовать в качестве сигнализации контроля температуры и других приложений.



    Теоретические исследования и разработки приложений термистора добились замечательных достижений. С применением высоких, тонких и острых технологий были дополнительно изучены проводящий механизм и применение термистора. Дальнейшие исследования новых материалов с превосходными свойствами будут быстро продвигаться вперед.



    При обнаружении омический диапазон мультиметра (номинальное значение сопротивления) используется для определения передачи (обычно блок R × 1), который можно разделить на два этапа:

    (1). Во-первых, определение нормальной температуры (температура в помещении близка к 25 ℃). Фактическое значение сопротивления термистора PTC было измерено с помощью зажима типа «крокодил» вместо тестовой ручки и сравнено с номинальным значением сопротивления. Разница между ними в норме составляет ±2 Ом. Если разница между фактическим значением сопротивления и нормальным значением слишком велика, то это показывает, что его характеристики плохие или повреждены.

    (2) Во-вторых, на основе проверки нормальной комнатной температуры может быть выполнен второй этап определения температуры нагрева. Поместите источник тепла (например, электрический утюг) рядом с термистором и нагрейте его. Затем просто наблюдаем за показаниями мультиметра. Если мы видим, что значение изменяется с повышением температуры, это указывает на постепенное изменение значения сопротивления (значение сопротивления NTC термистора с отрицательным температурным коэффициентом станет меньше, а значение сопротивления PTC термистора с положительным температурным коэффициентом станет больше). ).Когда значение сопротивления изменяется до определенного значения, данные на дисплее постепенно стабилизируются, указывая на то, что термистор в норме. Если значение сопротивления не меняется, это означает, что характеристики термистора ухудшаются и его нельзя продолжать использовать.

    Внимание!

    При тестировании следует учитывать следующие моменты:

    (1) Rt измеряется производителем при температуре окружающей среды 25 ℃, поэтому, когда мультиметр используется для измерения Rt, его также следует проводить при температуре окружающей среды, близкой к 25 ℃, чтобы обеспечить достоверность показаний. тестовое задание.

    (2) Измеряемая мощность не должна превышать указанное значение, чтобы избежать ошибки измерения, вызванной текущим тепловым эффектом.

    (3) Правильная работа важна! Не держите термистор рукой, чтобы температура тела не повлияла на тест.

    (4) Будьте осторожны, не подносите источник тепла слишком близко или в прямой контакт с термистором PTC, чтобы предотвратить его возгорание.




    Анализ

    VI Применение термистора

    Термистор также может использоваться в качестве электронного компонента для температурной компенсации цепи прибора, холодного конца термопары и т. д.Автоматическая регулировка усиления может быть реализована с использованием характеристики собственного нагрева термистора NTC. RC-генератор состоит из схемы стабилизации амплитуды, схемы задержки и схемы защиты. Когда температура самонагрева намного выше температуры окружающей среды, значение сопротивления также связано с условиями рассеяния тепла в окружающей среде. Таким образом, в расходомере, расходомере, газоанализаторе и анализе теплопроводности характеристика термистора часто используется для изготовления специального элемента обнаружения.Специальный детектирующий элемент. Термистор PTC в основном используется для защиты от перегрева электрооборудования, бесконтактного реле, постоянной температуры, автоматической регулировки усиления, запуска двигателя, временной задержки, автоматического размагничивания цветного телевизора, пожарной сигнализации и температурной компенсации и т. д.




    VII Часто задаваемые вопросы

    1. Почему термистор более чувствителен?

    Термистор, термочувствительный полупроводниковый резистор. Кривая зависимости сопротивления от температуры нелинейна…. В этот момент в цепи все еще проходит очень небольшой ток, через который ток заставляет термистор поддерживать достаточную температуру, чтобы поддерживать его в состоянии высокого сопротивления.



    2. Насколько чувствителен термистор?

    Термисторы

    NTC имеют очень большую чувствительность при низких температурах из-за их экспоненциально нелинейного уменьшения сопротивления. Однако при высоких температурах их чувствительность резко снижается, что может привести к неверным показаниям температуры в сочетании с высоким допуском сопротивления.



    3. Какова функция термистора?

    Термисторы представляют собой термочувствительные резисторы, основной функцией которых является значительное, предсказуемое и точное изменение электрического сопротивления при соответствующем изменении температуры тела.



    4. Является ли термистор датчиком?

    Термисторы

    , происходящие от термина термочувствительные резисторы, являются очень точными и экономичными датчиками для измерения температуры.Доступны 2 типа: NTC (отрицательный температурный коэффициент) и PTC (положительный температурный коэффициент). Термистор NTC обычно используется для измерения температуры.



    5. Как определить термистор?

    Все, что нам нужно для проверки термистора, это омметр или мультиметр с омметром. Затем мы используем омметр для проверки сопротивления после различных этапов нашего тестирования, чтобы увидеть, ведет ли себя термистор в соответствии с характеристиками термистора.Если это так, то это хорошо.



    6. Что такое термистор и его применение?

    Термисторы используются в качестве датчиков температуры. Их можно найти в бытовых приборах, таких как пожарная сигнализация, духовки и холодильники. Они также используются в цифровых термометрах и во многих автомобильных приложениях для измерения температуры.



    7. Каков принцип термисторов?

    Принцип работы термистора заключается в том, что его сопротивление зависит от его температуры.Мы можем измерить сопротивление термистора с помощью омметра.



    8. Каковы характеристики термистора?

    Термистор — это тип резистора, сопротивление которого зависит от температуры; то есть термисторы демонстрируют качества, аналогичные RTD. Но при использовании в качестве термоэлемента характеристики термистора имеют обратное направление, то есть сопротивление элемента уменьшается при повышении температуры.



    9.В чем разница между термисторами NTC и PTC?

    Термистор NTC обеспечивает переменное сопротивление в зависимости от температуры. По мере повышения температуры сопротивление падает с высокого до низкого и позволяет току проходить. … Для термистора NTC при повышении температуры сопротивление уменьшается. Для термистора PTC при повышении температуры сопротивление увеличивается.



    10. В чем разница между PTC и RTD?

    Термистор

    (PTC) обладает очень высокой чувствительностью и, следовательно, очень чувствителен к изменениям температуры с более коротким временем отклика, чем у RTD (PT100), но с меньшим диапазоном температур, чем у RTD.Короче говоря, и термометры сопротивления, и термисторы являются электрическими термочувствительными резисторами, которые изменяются в зависимости от температуры.




     рекомендация книги

    Это исследование охватывает мировые перспективы термисторных датчиков температуры в более чем 190 странах. Для каждого отчетного года даются оценки скрытого спроса или потенциальных доходов отрасли (PIE) для рассматриваемой страны (в миллионах долларов США), процентная доля страны в регионе и мире.Эти сравнительные показатели позволяют читателю быстро оценить страну по сравнению с другими странами. Используя эконометрические модели, которые прогнозируют фундаментальную экономическую динамику в каждой стране и между странами, создаются оценки скрытого спроса. В этом отчете не обсуждаются конкретные игроки на рынке, обслуживающие скрытый спрос, а также конкретные детали на уровне продукта. В исследовании также не учитываются краткосрочные цикличности, которые могут повлиять на реализованные продажи. Таким образом, исследование носит стратегический характер, рассматривая совокупный и долгосрочный обзор, независимо от задействованных игроков или продуктов. В этом исследовании не представлены фактические данные о продажах (которые просто недоступны, сопоставимы или непротиворечивы практически во всех странах мира). Однако это исследование дает мои оценки скрытого спроса во всем мире, или P.I.E., на термисторные датчики температуры. Это также показывает, как P.I.E. разделен на региональные и национальные рынки мира. Для каждой страны я также показываю свои оценки того, как P.I.E. растет с течением времени (положительный или отрицательный рост). Для проведения этих оценок использовалась многоступенчатая методология, которую часто преподают на курсах по международному стратегическому планированию в высших школах бизнеса.

    –Icon Group International (Автор)

    –Ф.Дж. Хайд (Автор)


    Соответствующая информация о «Введение термистора — чувствительный к температуре компонент»

    О статье «Введение в термистор — чувствительный к температуре компонент». Если у вас есть идеи получше, не стесняйтесь писать свои мысли в следующей области комментариев. Вы также можете найти дополнительные статьи об электронных полупроводниках через поисковую систему Google или обратиться к следующим связанным статьям.



    Альтернативные модели

    Часть Сравнить Производители Категория Описание
    Произв. Номер детали:ICL3221EIAZ Сравните: Текущая часть Производитель: Intersil Категория: Интерфейсные ИС Описание: БЕЗ ВЫВОДА RS232 3V 1D/1R 15kV AUTODOWN 16SSOP IND HT SUSA CODE:85423

    ПроизводительНомер детали:ICL3221EIAZ Сравните: ICL3221EIAZ ПРОТИВ ICL3221EIAZ Производитель: Intersil Категория: Интерфейсные ИС Описание: БЕЗ ВЫВОДА RS232 3V 1D/1R 15kV AUTODOWN 16SSOP IND HT SUSA CODE:85423

    ПроизводительНомер детали:ICL3221ECAZ-T Сравните: ICL3221EIAZ VS ICL3221ECAZ-T Производитель: Intersil Категория: Интерфейсные ИС Описание: INTERSIL ICL3221ECAZ-T EIA/TIA 232 и V. ИС драйвера 28/V.24, 1 драйвер, 250 кбит/с, защита от электростатического разряда, от 3 до 5,5 В, SSOP-16
    № производителя: ICL3221ECAZ Сравните: ICL3221EIAZ ПРОТИВ ICL3221ECAZ Производитель: Intersil Категория: Интерфейсные ИС Описание: Intersil ICL3221ECAZ, линейный приемопередатчик, RS-232, 3.3 В, 5 В, 16 контактов ССОП
    .
