Обратка горячая подача холодная: что это такое, почему холодная при горячей подаче?

Что такое обратка в системе отопления – Подача и обратка в системе отопления

24 Марта 2022

Просмотров:  264641

Время чтения:  10 минут

Содержание

Определение обратного трубопровода

Отличие от подачи

Самотечные конструкции с расширительным баком открытого типа

Организация подачи теплоносителя к радиаторам и его возврат в котел

Двухтрубная система

Схемы двухтрубной разводки

Коротко о главном

«Обратка системы отопления что это такое» – вопрос, с которым может столкнуться человек, желающий самостоятельно произвести монтаж контуров и оборудования для обогрева помещения. Важно разобраться не только с тем, что это такое, но и с тем, как ее правильно монтировать.

Простое схематическое изображение обратки и подачи

Определение обратного трубопровода

Обратка системы отопления – это участок трубопровода, по которому уже остывший теплоноситель возвращается к отопительному прибору для нагрева.

В некоторых моделях котлов можно увидеть два патрубка для подключения транспортирующих теплоноситель трубопроводов. К одному из них будет подключен подающий трубопровод отопления, или подача. Он необходим для подачи жидкости в систему отопления. Другой предназначен для приема возвратившегося и остывшего теплоносителя, следовательно, к нему будет подключена обратка отопления.

Купить котел, радиаторы и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

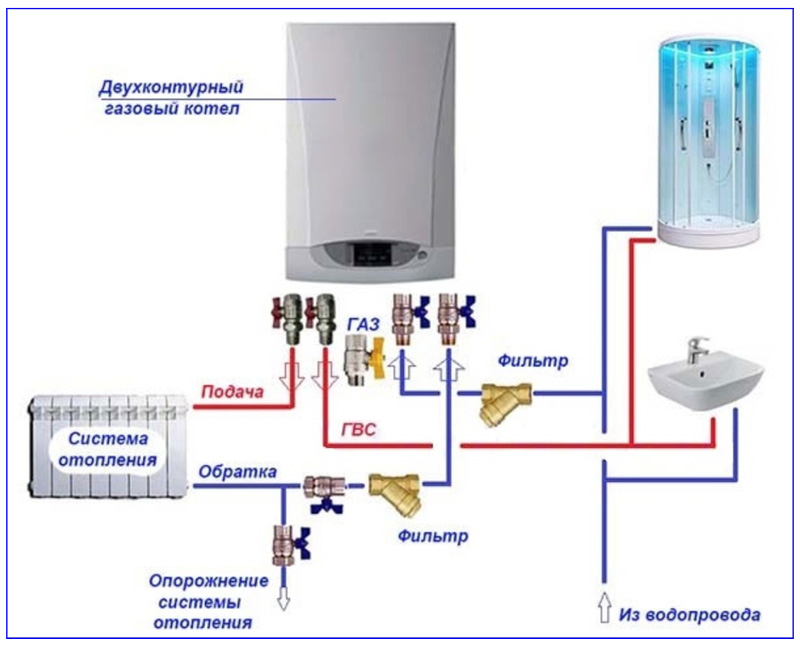

Примерное расположение подающего и приемного патрубков на котле отопления

Если попытаться разобраться в транспортировочных контурах, то для того чтобы отыскать возвратную трубу, нужно обладать следующими знаниями:

• Схемы с двухтрубной разводкой разграничиваются коллекторами или радиаторами. Следовательно, подающий и обратный трубопровод системы отопления представляют две отдельные линии. Как правило, обратный трубопровод отопления расположен снизу, подающий – сверху.
  По такому же принципу подключают батареи.
• В однотрубной схеме немного по-другому. Радиаторы выстраивают последовательно, а значит от отопительного прибора и до последней батареи, линия будет считаться подающей, так как теплоноситель на данном участке не имеет обратного движения. От выхода из последней батареи и до входа в котел – обратный трубопровод отопления, так как этот участок подразумевает возврат теплоносителя для повторного нагрева в котел.

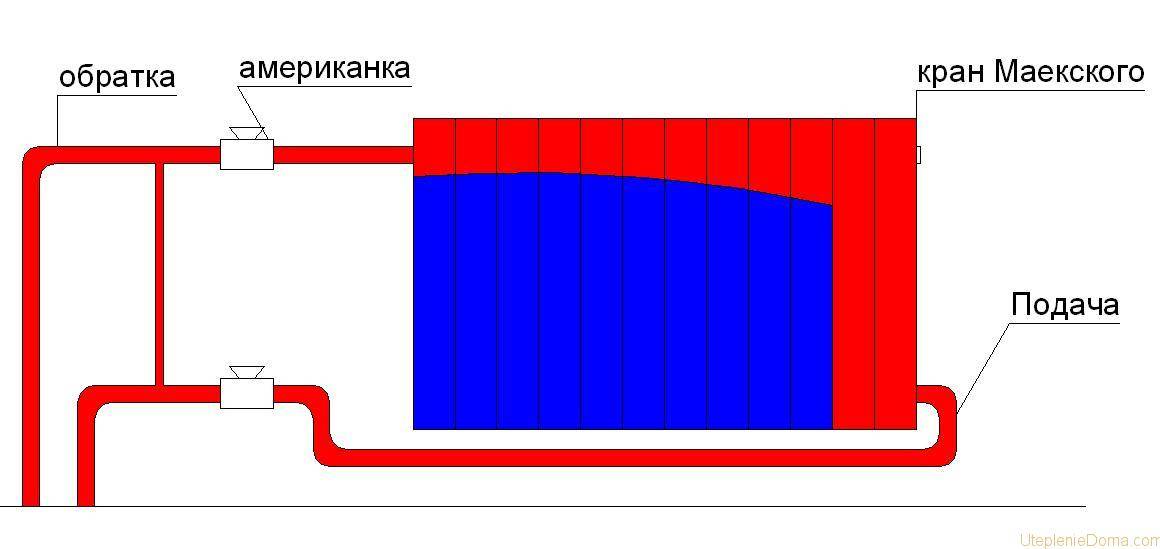

Подающая линия проходит вплоть до выхода из радиатора, остальная часть относится к обратке

Отличие от подачи

Иногда определение местоположения линии обратки может быть затруднительным. Если нет даже поверхностного знания, как устроена отопительная система,найти обратный трубопровод системы отопления можно с помощью термометра. Несомненно, метод не является идеальным, так как расположение во многом зависит от выбранного метода разводки.

Определить, где находится обратка системы отопления в частном доме, можно и по способу разводки:

• Диагональное и боковое подключение. Эта схема предполагает разграничение на верхний и нижний участки. Так как по физическим законам известно, что горячее вещество всегда легче и потому устремляется вверх, то для разогретого теплоносителя была выбрана верхняя часть радиатора. Соответственно она будет являться подачей. Холодный теплоноситель более тяжелый и для лучшего его передвижения выбрано нижнее подключение.

Заказать установку радиаторов отопления можно в нашей компании. Для получения подробной информации перейдите в раздел «

услуги».

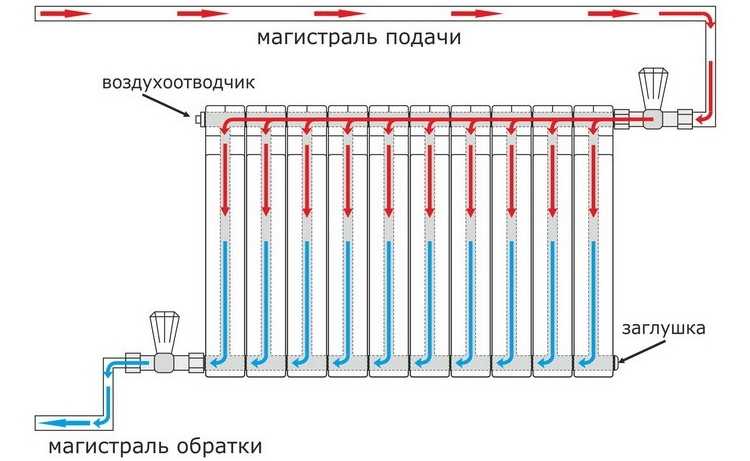

Определение линии обратки при диагональном подключении

• В батареях с нижним подключением (обычно это стальные модели), разграничение на обратный и подающий трубопровод системы отопления обозначено маркерами или стрелочками на корпусе устройства.
• Выбирая для разводки отопительного контура «ленинградку», можно быть уверенным, что подающим будет считаться участок начиная от нагревательного прибора и до последнего радиатора. Соответственно, участок отходящий от батареи, находящейся последней в цепи и до котла, считается возвратным.
• Отопительные системы для больших домов и коттеджей оснащаются коллекторными распределителями. На гребенке имеются регулируемые вентили с прозрачными колпаками. Это говорит о том, что арматура относится к подающей линии. В случае если на гребенке установлена резьбовая заглушка, то она предназначена для обслуживания контура с остывшим теплоносителем. В коллекторе подающую и возвратную линии также можно различить по цвету верхнего колпака – для подачи он красный, а для возвратки синий.

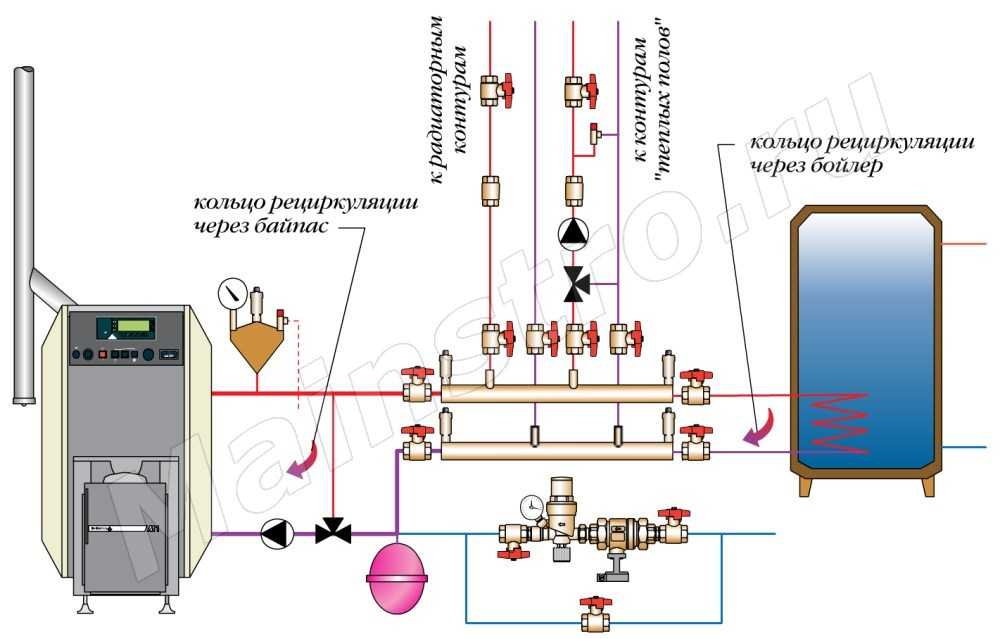

Типичная конструкция коллекторного распределителя с маркерами обозначения обратной и подающей линии

Несмотря на то, что обратка в отоплении дома предназначена для возврата уже остывшего теплоносителя, она также играет немаловажную роль для правильной и стабильной работы отопления.

Так, холодная обратка в системе отопления – серьезная проблема, которую нужно устранить. При этом в норме температура обратки в системе отопления должна составлять примерно 60 °C. Почему обратка может быть холодной:

• ошибки при монтаже;
• воздушные пробки в системе;
• недостаточный расход теплоносителя;
• загрязнение отопительного контура, сужение сечения трубы.

Самотечные конструкции с расширительным баком открытого типа

Разница гидростатического давления между охлажденным и нагретым теплоносителем, заставляет его приводить в движение, из-за более низкой плотности разогретой жидкости. Давление в обратке системы отопления равно примерно 2 бар.

Вывод! Большой перепад в температурных показателях между подачей и обраткой, говорит о разности давления на этих участках. Соответственно, большая разница температур и повышение давления, приводят к увеличению выталкивающей силы и скорости движения теплоносителя.

Проект и монтаж в системе с естественной циркуляцией, осуществляется с учетом некоторых правил:

• Чем выше теплоотдача нагревательных приборов (батарей), тем существеннее ощущаются теплопотери в теплоносителе, а, следовательно, жидкость, двигающаяся по контуру, охлаждается намного быстрее.

В видео показывают, как самостоятельно определить обратку отопления

• Чем больше расстояние от нижних патрубков батарей до входа в отопительный прибор, тем более протяженным становится низкотемпературный участок. Таким образом, вытеснение горячей жидкости из котла происходит быстрее и повышается эффективность обогрева помещения.
• Установка котла производится ниже участка с возвращающимся тепловым носителем. Завышение уровня не допускается условиями монтажа. Помимо прочего, во время разводки контура, необходимо сохранять уклон 2-3 мм на 1 погонный метр. Это поможет циркулировать жидкости естественным образом, повышая эффективность нагрева батарей.

Организация подачи теплоносителя к радиаторам и его возврат в котел

Чаще всего для монтирования отопительных контуров используются однотрубные или двухтрубные обвязки. Иногда практикуется комбинированное подключение. Если для монтажа была выбрана двухтрубная схема, то подводка осуществляется к двум параллельно расположенным патрубкам. В случае выбора однотрубной конструкции, подводка производится через нижний патрубок.

Заказать установку системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

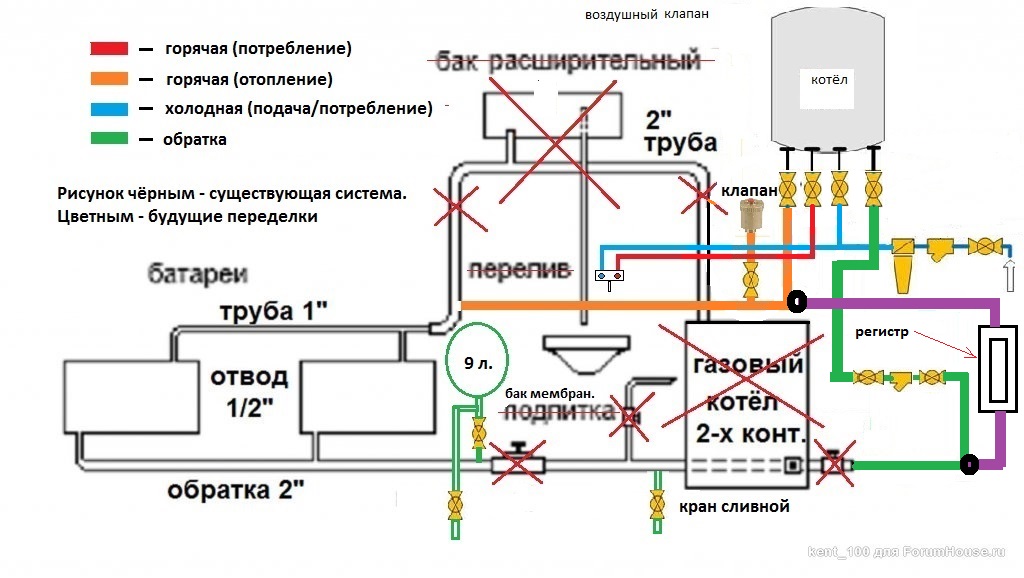

Вариант системы отопления

Однотрубная разводка

Популярность данного типа разводки была завоевана благодаря некоторым особенностям конструкции:

• Если рассматривать вопрос с финансовой точки зрения, то этот метод расположения более выгодный. Экономия в основном касается покупки труб для монтажа контура.
• Помимо этого, налицо снижение сложности монтажа.
• При желании замаскировать трубопровод внутрь стен, потребуется меньше делать штроб, что сокращает трудозатраты.
• Уменьшение протяженности трубопровода позволяет уменьшить количество приобретаемого фитинга.
• Скорость сборки одноконтурной конструкции в два раза быстрее.
• Так как движение жидкости последовательное, следовательно, потери тепла менее заметны, и количество затрачиваемого топлива на обогрев помещения значительно снижается.
• Современные многоквартирные дома преимущественно используют однотрубную конструкцию, комбинируя ее с вертикальным подключением к стояку для равномерного распределения по квартирам.

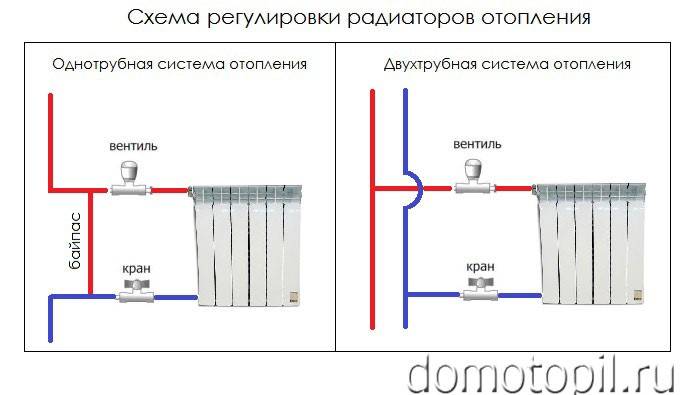

Отличие однотрубных и двухтрубных схем отопления в квартирах

• При монтаже однотрубного отопления можно использовать один из возможных методов подключения: боковую, диагональную или нижнюю.

В однотрубной системе также имеется разделение на вертикальную и горизонтальную:

• Вертикальная преимущественно встречается в многоквартирных домах. Подводка в данном случае сохраняет привычное горизонтальное положение. Такую же конструкцию можно встретить и в частных домах с несколькими этажами.
• Горизонтальная. При выборе данной схемы, ни в коем случае не нужно выбирать последовательное подключение к патрубкам. Это приведет к быстрому засорению и остановке нагревательных приборов. Чаще всего применяется «ленинградка» или диагональное подключение.

Горизонтальная и вертикальная схемы отопления

Двухтрубная система

Система, где в разводке контура участвуют две трубы, широко применяется как при благоустройстве частного дома, так и в квартирах. В отличие от одноконтурной схемы, данный метод отличается следующим перечнем преимуществ и особенностей:

• За счет использования двух труб для прогрева помещения, наблюдается более равномерное распределение тепла по всем батареям. Однако не каждая схема отличается такой особенностью. Наиболее приемлемый вариант – это лучевая разводка и обвязка по методу Тихельмана.
• Эффективность двухтрубного метода заметна при эксплуатации большого количества радиаторов. В таком случае можно затрачиваться на покупку лишних терморегуляторов и балансировочных вентилей. Для качественной работы достаточно установить их возле гребенки. Преимущество налицо – регулировка температуры и количества подаваемого теплоносителя проводится из одного участка.

В ролике рассказывают об особенностях монтажа и отличиях однотрубной и двухтрубной систем отопления

• Так как батареи в двухтрубной конструкции устанавливаются независимо друг от друга, то для обслуживания или ремонта совсем не обязательно полностью сливать воду из труб, достаточно перекрыть индивидуальную запорную арматуру и демонтировать нагревательный прибор.

Схемы двухтрубной разводки

• Тупиковая. Контур в таком случае прокладывается в одном направлении и имеет тупиковый радиатор. Прекрасно подходит для реализации с одноконтурными отопительными приборами. Для создания из боковых параллельно расположенных патрубков выпускаются два трубопровода – верхний подающий и нижний принимающий. Подающий трубопровод последовательно проходит все радиаторы и создав замыкающую петлю за последним из них, возвращается, образуя нижнюю (обратку), которая прошедши все батареи, возвращается к котлу. Недостаток – использование в габаритных системах приводит к преждевременной потере тепла. Таким образом, вода, не дойдя до последнего радиатора, может потерять до 40-50% тепловой энергии. Максимум допустимых батарей в контуре – 4 единицы.

Тупиковая и попутная (петля Тихельмана) схемы

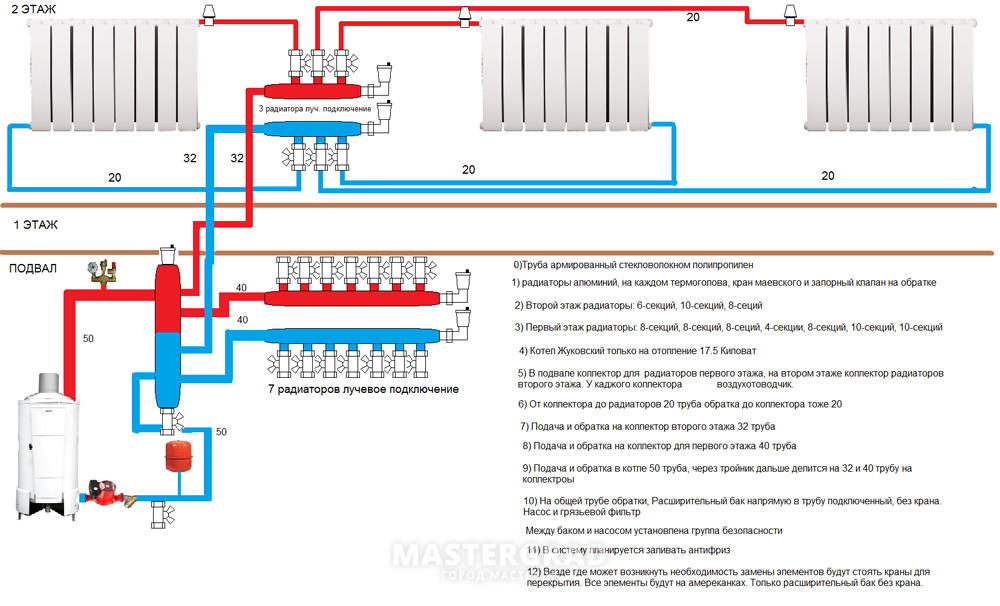

• Лучевая. Можно встретить в контурах, где используется коллекторное распределение трубопроводов на радиаторы и теплые полы. Позволяет добиться минимальной разницы по длине между лучевыми отрезками. Благодаря этому, удается добиться равномерного прогрева каждой ветки.
• Петля Тихельмана. Представляет собой следующую конструкцию. По подающей линии выпускается трубопровод. Он прокладывается по низу системы, транспортируя горячую воду. Подходя к батарее, монтируется вертикальный столб и проводится боковое подключение к ней. Подобным образом выполняется подводка трубопровода ко всем попутным обогревательным конструкциям. Из последнего радиатора в контуре, выпускается петля из нижнего патрубка, который располагается по отношению к подающей линии диагонально. Трубопровод ведется до входного патрубка котла и попутно проводятся подключения к батареям, также. Как это делалось на линии подачи. Таким образом образуется своеобразная петля.

В видео подробно рассказывают о нескольких видах схем подключения двухтрубной системы

Коротко о главном

Сборка однотрубной и двухтрубной систем отопления может быть проведена по нескольким схемам. Если необходимо сэкономить, то лучше выбрать однотрубную систему. Для большей отдачи лучше остановиться на двухтрубной конструкции. Особенно, если для разводки будет использована петля Тихельмана. Правильно выполненный монтаж линии обратки делает работу системы более эффективной.

Столкнулись ли вы со сложностями при определении местоположения линии обратки? Какая схема монтажа вашей системы отопления дома?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Блог инженера теплоэнергетика | Температура обратки отопления — перегрев

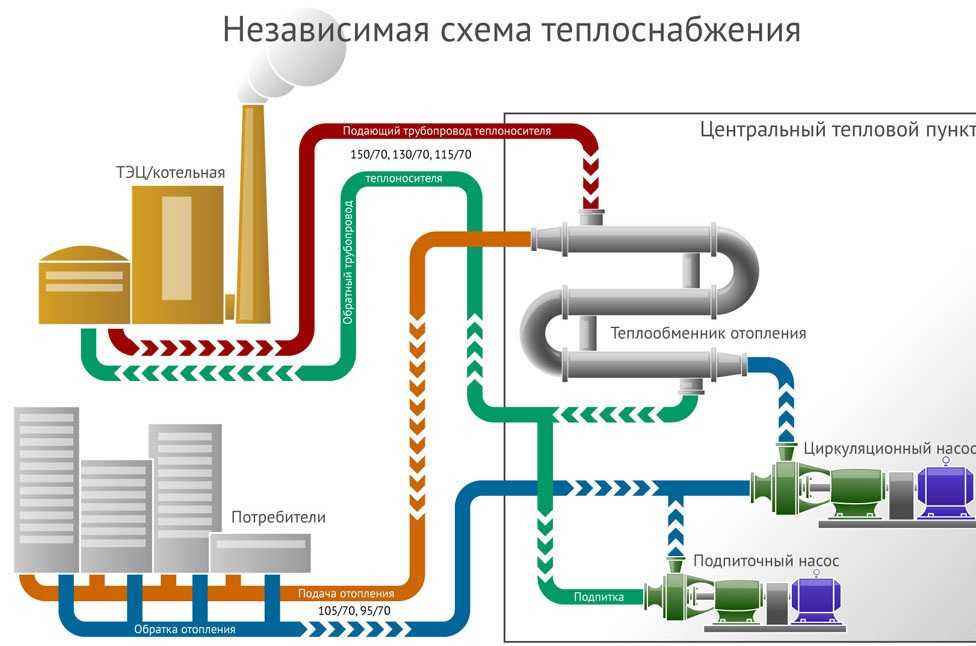

          Доброго времени суток, уважаемые читатели! Если вы хотя бы немного сталкивались с эксплуатацией и обслуживанием систем центрального отопления, то вам наверняка приходилось слышать про такое понятие, как перегрев обратки. Что же это такое, почему возникает, и как с ним бороться?

         Перегрев обратки – это когда температура воды на выходе с дома превышает температуру, которая должна быть по температурному графику. То есть по графику допустим, в обратке должно быть  63 °С, по факту 67 °С. Причем перегрев по температурному графику надо смотреть не по температуре наружного воздуха, так как тепловая сеть инерционна, а температура в течение дня меняется. Сравнивать нужно по температуре t1, то есть температуре в подаче.

       Смотрим вначале показания термометра по подаче t1, затем  в температурный график, какая должна быть соответствующая температура t2. Затем смотрим по термометру фактическую t2 и сравниваем с t2 по графику. Хорошо, когда t2 совпадает или чуть меньше t2 по температурному графику. И плохо если по факту температура обратка завышена против графика. Согласно пункту 9.2.1 «Правил технической эксплуатации тепловых энергоустановок» “среднесуточная температура обратной сетевой воды не должна превышать заданную температурным графиком температуру более чем на 5%”.

       Сейчас ушлые энергетики включают в обязательном порядке этот пункт из Правил в договоры теплоснабжения. То есть если перегрев у вас выскочит за пределы 5% , то вам дополнительно насчитают денежный штраф за превышение обратки. Если перегрев укладывается в эти 5%, штрафа не будет, но лучше вам все равно перегрев устранить. Идеальный вариант – когда обратка у вас в графике, или немного ниже.

          Причин перегрева в основном две. Первая – переток через различные перемычки между подачей и обраткой, то есть из подачи в обратку. В основном это происходит либо через линию горячего водоснабжения, либо через вентиляцию. Поэтому если у вас обнаружился перегрев, в первую очередь посмотрите, нет ли перетока из подачи в обратку. Но по факту такое происходит нечасто.

         Основная и главная причина перегрева, в 95 % случаев – это повышенный расход сетевой воды. То есть сетевой воды при перегреве через ваш теплоузел проходит больше, чем вам нужно на самом деле. Почему же энергетики так борются с перегревом? Повышенный расход сетевой воды свидетельствует о не расчетном расходе теплоносителя, то есть расход завышен и больше расчетного. А это – завышенная циркуляция, при которой происходит рост расхода электроэнергии на привод сетевых насосов на теплоисточнике. Электроэнергия стоит денег, поэтому завышенная обратка – прямые убытки для теплоснабжающей организации.

         Приходилось слышать мнение,  что завышенная обратка выгодна потребителю. Дескать, если вернуть с дома Т2 с перегревом от графика, то теплопотребление станет меньше, т.к. разница Т1-Т2 уменьшится. Однако это не так. Количество тепла Qпотр., Гкал, считается в общем случае так. Количество тепла по подаче Q 1 = G1* ( t1- tх.в.)*0,001 где G1 – это расход воды в тоннах в час; т/час; t1 – температура воды по подаче ; tх.в. – температура холодной воды, которая подготавливается и нагревается на теплоисточнике, обычно tх.в. принимается  5 °С.

       Количество тепла по обратке считается аналогично: Q 1  = G2*(t2- tх. в.)*0,001. Расход потребленного тепла определяется по формуле: Qпотр = Q1— Q2= G1*( t1- tх.в.)*0,001- G2*(t2- tх.в.)*0,001. Вот и получается, что хоть разница t1- t2 и уменьшается в случае перегрева, но повышенный расход G формуле в итоге перевешивает, и количество тепла Qпотр все же получается больше. Вообщем вывод такой: для потребителя перегрев по обратке означает перетоп всего здания и повышение количества потребленного тепла и потребителю однозначно экономически невыгоден.

         Как устранить перегрев? Для этого в ИТП (теплоузле) на подаче, до элеватора необходимо отрегулировать регулятор давления (либо регулятор расхода), смотря что установлено. Что такое регулятор давления РД, я писал здесь. Регулируя через РД давление, и смотря по показанием теплосчетчика, либо термометров и манометров, можно выставить необходимое давление, при котором расход не будет превышать расчетный. Лучше конечно, пусть это сделают специалисты. Если  теплоузел у автоматизирован современной автоматикой, то при нормальном режиме работы оборудования перегрев невозможен в принципе.

      Совсем недавно я написал и выпустил книгу, полностью посвященную  обратке отопления, перегреву по обратке. Она называется «Все,что вы хотели знать про перегрев обратки!».

Вот содержание этой книги:

1. Введение

2. Что такое обратка отопления?

3. Из за чего возникает перегрев обратки?

4. Штрафные санкции со стороны теплоснабжающей организации за перегрев обратки.

5. Как отрегулировать систему отопления и устранить перегрев по обратному трубопроводу?

6. Заключение

Просмотреть ее можно по ссылке ниже:

Все, что вы хотели знать про перегрев обратки!

         Буду рад комментариям к статье.

Обратная труба котла холодная? Вот почему [и что делать дальше]

Обратная труба вашего котла холодная? Вы находитесь в нужном месте — наше 5-минутное руководство охватывает все, что вам нужно знать о подающих и обратных трубах котла, возможных проблемах и их устранении.

Мы также объясняем, почему различаются температуры между подающим и обратным трубопроводом, и рассказываем о признаках неисправности. Читай дальше, чтобы узнать больше!

Что такое подающая и обратная трубы котла

Подающая и обратная трубы котла функционируют одинаково независимо от того, имеете ли вы вентилируемую или герметичную систему. Когда ваш бойлер нагревает воду, она откачивается и циркулирует по вашей системе центрального отопления, то есть по всем радиаторам и полотенцесушителям. Горячая вода (не кипяток — ближе к 75°C) выходит из подающей трубы. Эта вода обтекает всю систему и возвращается в котел по обратному трубопроводу.

Почему температура воды на подаче и обратке различается

Вы заметите, что подача быстро нагревается и обычно горячее, чем обратка.

Это связано с тем, что все трубопроводы и радиаторы холодные, когда вы топите котел. Трубы и радиаторы поглощают часть тепла, поэтому возвращающаяся вода холоднее.

По мере медленного прогрева вашего центрального отопления разница температур между двумя трубами будет уменьшаться. Несмотря на разницу, обратная труба никогда не должна быть холодной, как камень, когда котел работает.

Размеры подающей и обратной труб

Для быстрой циркуляции горячей воды котлы должны быть оснащены медными подающими и обратными трубами диаметром не менее 22 мм. Это требование может возрасти до 28 мм и более для крупных объектов и коммерческих котлов.

Проблемы с возвратной трубой котла

Ниже мы обсудим некоторые распространенные проблемы с возвратной трубой котла.

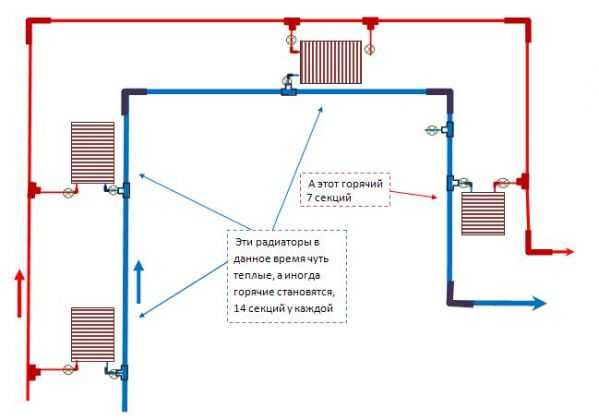

Подающая труба горячая, а обратная холодная

При решении проблем, связанных с температурой подающей и обратной труб, эта проблема встречается чаще всего; обратка холодная, а подающая горячая.

Естественно, подающая труба будет нагреваться быстрее, чем обратка. Однако, если обратная труба хотя бы не нагревается, есть несколько потенциальных виновников.

#1 – Неисправный насос или неправильная установка скорости

После того, как ваш котел нагрел воду, задача насоса центрального отопления – обеспечить циркуляцию этой воды по системе.

Если этот насос с электроприводом неисправен, есть большая вероятность, что он недостаточно быстро циркулирует по воде. К тому времени, когда вода вернется в котел по обратке, она остынет больше, чем должна была. Это может быть связано с:

• Грязная отопительная вода блокирует насос
• Неправильная установка скорости насоса
• Заклинивание вала насоса
• PCB неправильно обменивается данными с насосом.

Исправление

В зависимости от первопричины решение может включать промывку, приобретение нового насоса или замену печатной платы. Мы создали подробное руководство по проблемам с тепловым насосом и их устранению здесь.

№2 – система с воздушным шлюзом

Воздушные шлюзы любого типа могут вызвать перебои в работе системы отопления, и их можно найти в:

• Насосы
• Вешалка для полотенец
• Радиаторы

The Fix

Вам необходимо удалить весь воздух из системы. Радиаторы и полотенцесушители имеют выпускной клапан (а не радиальные клапаны, используемые для балансировки), который позволяет воздуху выходить. Их можно прокачать ключом прокачки.

Если обратная труба все еще холодная, проблема может быть в насосе с воздушной пробкой. И если это так, есть большая вероятность, что вы слышали стук и стук, когда насос неисправен.

Поскольку для прокачки насоса необходимо снять внешний кожух, вам необходимо вызвать инженера по газовой безопасности.

#3 – Засорение в системе отопления

Если обратные трубы холодные, а подача к котлу горячая, в системе ЦО может быть частичная закупорка.

Засоры обычно происходят из:

• Отложений центрального отопления
• Известковый налет

Известковый налет образуется из минералов в воде и может прилипнуть практически где угодно. С другой стороны, шлам от нагревания происходит из-за внутренней ржавчины радиаторов и трубопроводов. Когда это сломается, ваши радиаторы и даже обратная труба вашего котла могут быть частично заблокированы. Эта блокировка ограничивает поток горячей воды, поэтому радиаторы не нагреваются, а температура обратной воды в лучшем случае остается теплой.

The Fix

Во-первых, вам нужно промыть систему с помощью чистящих химикатов. Это позволит избавиться от большей части шлама и известкового налета.

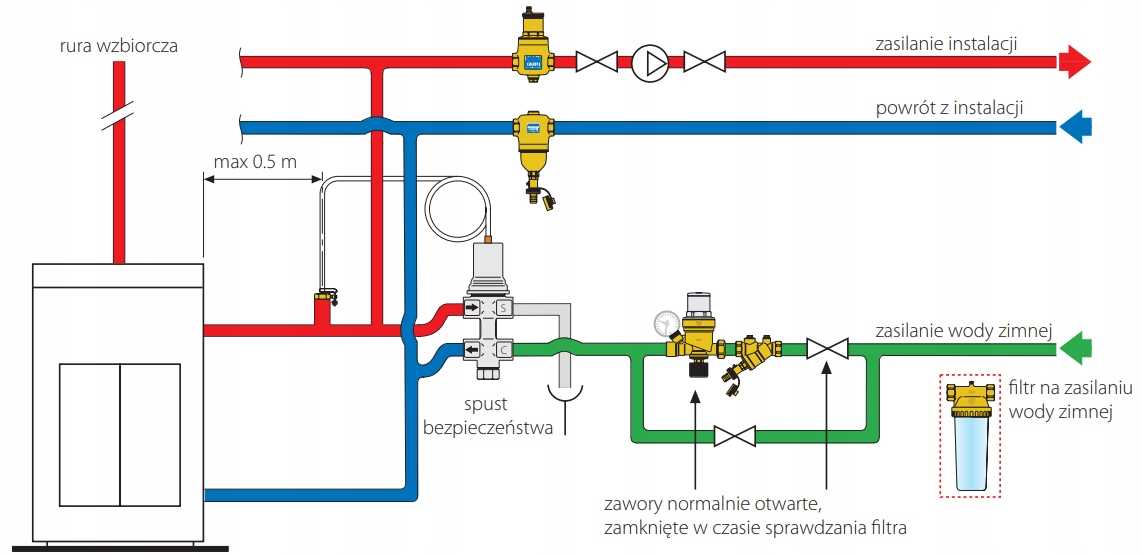

Затем вам необходимо установить:

• Средство для удаления известкового налета
• Фильтр котла для улавливания отопительного шлама

Стоит отметить, оба вышеперечисленных устройства нужно будет чистить при каждом сервисе. В противном случае они заполнятся мусором и не смогут поймать что-либо еще, циркулирующее в системе. Со временем накопление необработанного шлама приводит к повреждению дорогостоящих внутренних компонентов котла, таких как теплообменники. Повреждения, связанные с шламом, настолько распространены, что даже премиальные планы ухода за котлами не покрывают связанные с этим расходы на ремонт, поэтому вы должны предотвратить образование шлама посредством регулярного технического обслуживания.

#4 – Трубопровод с микроотверстием

Далее у нас есть трубопровод с микроотверстием.

Если у вас есть 8-миллиметровая или 10-миллиметровая труба, питающая радиаторы и полотенцесушители, есть вероятность, что они ограничивают поток или частично заблокированы (см. № 3).

Исправление

Когда к вам приедет инженер-газовик и диагностирует проблему, обязательно покажите ему все трубопроводы с микроотверстиями. В зависимости от схемы трубопровода может потребоваться его замена. И если вы недавно заменили его, есть вероятность, что он был установлен неправильно.

#5 — Вы добавили дополнительные полотенцесушители или радиаторы

Размеры систем отопления основаны на BTU — единице измерения тепла.

Трубопроводы, радиаторы, ваш котел и даже насос котла будут рассчитаны на БТЕ вашей собственности.

Добавляя радиаторы или полотенцесушители, вы повышаете потребность в БТЕ, поэтому котел начинает нагревать дополнительную воду, в то время как насос должен циркулировать больший объем воды, чем предполагалось.

Это не очень распространено, но если вы добавили вешалки для полотенец или радиаторы (особенно большие, например, 1600 мм+), есть вероятность, что ваше дополнение приведет к голоданию системы отопления и вызовет переохлаждение обратной трубы котла.

Исправление

Без изучения размера собственности, котла, насоса котла, количества полотенцесушителей и радиаторов трудно понять, действительно ли это проблема. Пригласите квалифицированного инженера-теплотехника и проверьте вашу систему отопления.

Что дальше?

Спасибо, что прочитали наше 5-минутное руководство по проблемам с центральным отоплением, подачей и возвратной трубой котла. Надеюсь, мы объяснили, почему обратная труба вашего котла холодная, и что вы можете сделать, чтобы решить эту проблему. Если у вас есть какие-либо вопросы, оставьте нам комментарий ниже, и мы свяжемся с вами, как только сможем.

Обратная труба, которая служила подачей

Опубликовано: 27 июля 2017 г. – Дэн Фоули

Категории: Горячая вода

Отопительный бизнес может смирить вас. После более чем 25 лет обслуживания всех типов систем отопления и охлаждения мне удалось решить самые сложные проблемы обслуживания. Я начал думать, что знаю кое-что об этих системах. Каждую осень я помогаю своей команде с звонками о проблемах. Мне всегда кажется, что я сталкиваюсь с тем, что заставляет меня понять, что мне еще предстоит многому научиться. Я понял, что самоуспокоенность и поспешные выводы приведут к повторным обращениям.

Пару лет назад позвонил клиент с проблемной работой. Подрядчик с благими намерениями установил безбаковый водонагреватель для обогрева помещения и горячего водоснабжения. Хотя он, по крайней мере, изолировал ГВС от тепла помещения с помощью теплообменника, этот неправильно примененный продукт не оправдал ожиданий клиента и потерпел многочисленные поломки.

Клиент принял мою рекомендацию, и мы установили конденсационный газовый котел Triangle Tube Excellence со встроенным баком ГВС. Эта система была установлена ​​в 19Винтажный рядный дом 20-х годов в округе Колумбия с английской квартирой в подвале. В этой подвальной квартире было мало места; Excellence был выбран, так как он помещался в тесном механическом шкафу прямо на кухне (см. Фото 1).

Первую зиму система работала хорошо; жалоб и проблем с обслуживанием не было. Этой осенью, в преддверии второй зимы, клиент позвонил с жалобой на то, что радиаторы на первом и втором этажах горячие, а температура в помещении превышает заданную. Подвал находится в отдельной зоне, независимой от двух верхних этажей.

Я приехал и проверил главный напольный термостат. Радиаторы были теплыми, термостат был установлен на 70º, а реальная температура была 72º. Старые системы гравитационного преобразования с чугунными радиаторами могут накапливать много энергии. Превышение на пару градусов не показалось слишком чрезмерным. Я надеялся, что это было причиной жалобы. Надежда обычно не является хорошей стратегией устранения неполадок — и на то есть веские причины; это оказалось не причиной.

Я зашел в подвал и заметил, что там очень тепло. Термостат был установлен на 75º; температура была, на самом деле, 75º. Радиаторы были еще горячими после последнего цикла, но котел был выключен, и оба зональных клапана были закрыты. Я проверил главный напольный термостат и зональный клапан Taco ZVC, и оба проверились. Я также проверил оба зональных клапана.

Все проверили ОК, а я чесал затылок. Единственное, что я мог предположить, это то, что зональный клапан не закрывался до конца или что немного песка или припоя застряли на седле клапана, не позволяя ему полностью закрыться. Я заменил оба зональных клапана, объявил систему «исправленной» и пошел дальше.

На следующее утро раздраженный клиент позвонил мне, чтобы сообщить, что проблема не только не исправлена, но и стала еще хуже, чем когда-либо. Это была одна из первых холодных ночей с температурой ниже 20, поэтому я знал, что котел работал большую часть ночи. Обратные звонки — это самое страшное, потому что их нельзя отложить ни на день, ни на два. Вы только что были там, а проблема все еще существует: вы должны немедленно отправиться туда.

Я очистил свое расписание и просидел в пробке округа Колумбия всю дорогу до 395, чтобы добраться до дома и встретиться с клиентом, который уже дважды уходил с работы, чтобы впустить меня. На этот раз на первом этаже было 74 градуса с термостатом. установить на 70º. Радиаторы были очень теплыми, но не горячими. Опять же, подвал был сауной, с термостатом, установленным на 75 градусов, и радиаторами, очень горячими на ощупь.

Звонили из подвальной зоны, вентиль зоны был открыт. Зона основного этажа была отключена: я подтвердил, что зональный клапан был закрыт и что трубопровод непосредственно после зонального клапана был холодным. Клапан определенно не пропускал поток, когда он был закрыт. Я был в недоумении, что вызывает фантомный поток через радиаторы основного этажа.

В чем причина этой проблемы? Эта система работала больше года без проблем. Что привело к внезапному возникновению этой проблемы? Я решил притормозить, проанализировать ситуацию и задать несколько вопросов.

Что изменилось? После разговора с клиентом у меня появилась одна подсказка. Квартиру в подвале прошлой зимой не сдавали, поэтому термостат был выставлен на 60º. Только этой осенью квартира была сдана внаем, и новый жилец любил держать ее в тепле.

Еще одна подсказка: в подвале были открыты трубы. Это было преобразование старой гравитационной системы, и большие 2-дюймовые стальные магистрали были доступны под потолком подвала. Подвальные радиаторы были добавлены позже и соединены медными трубами диаметром 3/4 дюйма. Трубопровод зоны основного этажа возле котла был холодным, но в 10 футах от него была очень теплая сеть. Это противоречило логике. Что происходило?

Я проследил и пометил все трубопроводы. Отмечая возвраты с первого этажа, я заметил, что они очень горячие. Как это могло произойти? Я отследил подачу и обратку от подвального радиатора. Они были горячими, так как эта зона все еще звала. Тройник обратки из подвала входил в обратку с основного этажа, как показано на рис. 1 и фото 2. Этот тройник находился примерно в 12 футах от котла.

Когда поток достиг этого тройника, он пошел обратно через тройник и вверх через радиаторы основного этажа. Поскольку они были соединены трубами из черной стали диаметром 2 дюйма, сопротивление потоку было очень небольшим. Тройник, соединяющий две питающие сети, работал как переходник, питая остальные радиаторы. Тайна разгадана. Пока этого обратного потока было немного, его хватало для прогрева радиаторов и перегрева помещения. Мы вернулись и врезали два обратных клапана, устранив обратный поток и решив проблему. Этот обратный поток через обратку существовал с тех пор, как мы установили котел, но проявился только тогда, когда жилец подвала включил тепло.

Всегда стоит замедлиться и подумать логически, а не цепляться за проблемы или догадываться о причине. Подсказки есть, и причины очевидны, если вы потратите время на анализ фактов. В свою первую поездку я этого не сделал, и это стоило мне перезвона и раздраженного клиента.
