Нужна ли розетка для кондиционера: Где делать розетку под кондиционер

Содержание

Где делать розетку под кондиционер

Когда наступает лето, так хочется очутиться в прохладном и уютном помещении, которое защитит от палящих солнечных лучей. Спастись от жары можно, установив в квартире систему кондиционирования. Раньше подобное оборудование было доступно только очень состоятельным людям. Теперь положение изменилось. Приобрести устройство, контролирующее состояние микроклимата в комнате, может практически каждый человек. При установке оборудования появляется закономерный вопрос: где должна размещаться розетка для кондиционера? В данной статье мы рассмотрим, как правильно её расположить, и какие способы могут использоваться при подключении системы охлаждения.

Подготовка к установке кондиционера

Перед началом установки розетки для кондиционера, нужно рассмотреть различные варианты подключения охлаждающей системы:

  • точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
  • если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
  • установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.

Можно ли подключить кондиционер к обычной розетке

Для бытовых сетей суммарная потребляемая мощность одного бытового электроприбора не должна превышать 1386 Вт; если характеристики кондиционера больше этого показателя, нужно прямое подключение к распределительному электрощиту, а не к обычной розетке.

При выборе подключения в розетку или в щиток нужно учитывать следующие факторы:

  • Суммарная пиковая нагрузка на линию электросети. Учитываются все подключенные приборы.
  • Возможность изменения схемы прокладки электропроводки. Это делают во время ремонта.
  • Наличие автомата от перегрузки.
  • Конструкция кондиционера. Для сплит-систем наружный блок коммутируют напрямую к электрощиту, внутренний можно подключить через розетку.

Для промышленных моделей с большой мощностью обязательно подключение без розетки напрямую к распределительному щиту, прокладывается отдельный кабель.

Где располагать розетку для кондиционера

Где располагать розетку для кондиционера? Нет строго регламентированного стандарта, который регулирует её расположение и число точек подключения к электрической сети в конкретном помещении. Выбор определённого решения осуществляется с учётом следующих факторов:

  • особенностей дизайна комнаты;
  • где располагаются мебель и бытовая техника;
  • толщины сечения электрической проводки;
  • мощности используемых кондиционеров.

Расстояние от точки вывода электрической сети до потолка в общем случае не превышает 30 см. Высота розетки для кондиционера зависит от места установки внутреннего блока системы кондиционирования. Обычно она крепится недалеко от потолочной поверхности. Следовательно, и розетка размещается рядом с ним. В противном случае сетевой шнур будет болтаться, негативно влияя на интерьер помещения.

При установке розеток необходимо соблюдать следующие рекомендации:

  • расстояние между потолочным покрытием и ближайшим краем розетки не должно быть меньше 15 см;
  • расстояние от потолка до точки подключения составляет 30 см;
  • при размещении внутреннего блока кондиционера в углу комнаты, он не устанавливается вплотную к соседней стене. Между ними должно оставаться пространство – 20-25 см;
  • при расположении электрической розетки внизу стенового покрытия, расстояние между поверхностью пола и нижней кромкой розетки составляет 10 см. Если её разместить ниже, проводя влажную уборку, можно по неосторожности налить в разъём воды и повредить его;
  • точка подключения должна располагаться так, чтобы её не загораживали мебель и бытовая техника;
  • если планируется использовать уже имеющуюся розетку, следует проверить сечение сетевого кабеля. Он рассчитывается под определённую мощность устройства.

На какой высоте делать розетку для кондиционера

Нельзя разместить в квартире разъем электрических цепей (розетку) для кондиционера только по собственному усмотрению, на любой высоте. И хотя нет четких правил выбора места, нужно следовать нормам ПУЭ 7.1.48 — 1.50, ГОСТ Р 50571.11-96 и СП 31-110-2003. В них нет точных предписаний, где сделать розетку. Но есть критерии расположения относительно конструктивных элементов квартиры, других компонентов обустройства комнаты.

Рекомендации по выбору места:

  • от потолочного перекрытия – от 15 см;
  • от поверхности пола – от 90 см;
  • расстояние от откоса окна – 10 см;
  • удаление от газопроводов – 0,5 м.

В перечне правил есть неточности. Так, минимальное расстояние от потолочного перекрытия составляет 15 см. Но по ПУЭ оно не должно превышать 30 см. В этом случае рекомендуется расстояние от потолка отсчитывать от 30 см и более.

Для мобильного кондиционера можно использовать стандартные точки подключения в квартире. Их высота расположения относительно пола – 30 или 90 см. Первый стандарт используется в Европе, второй остался от советских нормативных документов. Важно учитывать максимальную нагрузку.

Рекомендуем полезную статью о том, какой кондиционер лучше выбрать — инверторный или обычный.

Выбор места для размещения розетки под кондиционер

Хотя многие думают, что есть определенные критерии относительно выбора места, где должна находиться розетка для бытового кондиционера, но их расположение и количество не имеют совершенно никакого значения. Каждый случай предполагает рассмотрение вопросов о количестве электроприборов и их мощности, а также интерьера и локализации предметов мебели.

Стандартная высота розетки для кондиционера составляет 30 см от потолка. Внутренний модуль сплит-системы монтируется чаще всего под потолком, поэтому и электрический узел должен располагаться в непосредственной близости от него.

Вы можете установить и дальше, но в таком случае провод будет сильно портить эстетику интерьера. Может не хватить протяженности провода для подсоединения, и тогда придется решать проблему при помощи удлинителя. Длина шнура от внутреннего модуля кондиционера не более 1 м, поэтому ориентируйтесь на этот параметр. Советы от мастеров о правилах расположения розетки для бытового кондиционера:

  • идеальное расстояние от потолка — 15–30 см;
  • при локализации модуля в центральной области стены расстояние до ближайшей стены от электрического узла должно составлять минимум 20 см;
  • если расположение розетки планируется внизу стены, то расстояние от нее до пола должно составлять минимум 10 см.

Электроузел для кондиционера должен быть в свободном доступе, возле него не стоит располагать предметы мебели и технику.

Размещение розеток в квартире

Какая розетка нужна для кондиционера


Главный параметр выбора розетки для кондиционера – номинальная нагрузка при подключении. Рекомендуется купить модель с запасом мощности минимум 10 %. Номинальное напряжение 220 В, 16 А. По способу монтажа модели бывают наружными, накладными или скрытыми. Первые монтируются на поверхность стены. Используются редко, если нет возможность сделать штробы.

Накладные схожи по конструкции, но рассчитаны для соединения с проводкой, выходящей из стены. Могут использоваться как временные или при невозможности формирования углубления для скрытого монтажа.

Скрытые – самые распространенные модели. Большая часть корпуса находится в стеновой нише, лицевая часть немного выступает заподлицо. Монтаж сложен по сравнению с двумя вышеописанными, но эти модели обладают лучшим дизайном, вписываются в интерьер офиса, квартиры.

Дополнительные характеристики:

  • обязательно подключение к заземлению;
  • класс защиты – IP54;
  • тип подключения – F или С.

Последний параметр зависит от конструкции вилки (штекера). Если кондиционер выпускался для стран Америки, Азии, Великобритании или Швейцарии, рекомендуется заменить штекер на стандартный европейский. Альтернатива – приобретите переходники для конкретной модели.

Модели типа «С» постепенно выходят из продаж, так как они не имеют функции заземления. Для электропитания сплит-блока нужно покупать модели типа «F».

Требования к параметрам сетевого провода кондицонера

Подключая систему кондиционирования к розетке, нужно учитывать длину сетевого провода; по требованиям он должен легко, без натяжения дотягиваться до точки питания. Также стоит принять во внимание такие характеристики:

  • Сила тока.
  • Количество жил.
  • Сечение.
  • Число фаз.
  • Удаленность щитка.

Подойдет электропроводка, которая выполнена из меди. Рекомендуются провода с однофазным соединением. Что касается величины диаметра сечения, то ее оптимальный размер – 1,5-2,5 миллиметра.

Монтаж розетки для кондиционера

Определившись, где должна быть точка подключения и выбрав модель, можно приступать к монтажу розетки для кондиционера. Первое – убедитесь, что электросеть обесточена. Для этого нужен индикатор. Сечение провода минимум 2 мм. Не применять алюминиевую проводку, при высокой мощности она нагревается, нельзя напрямую подключать к металлическим элементам электрических цепей. Это приведет к окислению контактов. Используйте медные электропровода. Для деревянных стен допускается установка только накладных или наружных моделей.

Фактическая высота розетки должна соответствовать принятым нормам. Нужно правильно измерить расстояние от пола, потолка и окон. В качестве точки отсчета используйте центр, а не границы контура. При штробировании глубина и ширина должна быть больше габаритов кабеля на 1-2 мм.

Для работ нужен штроборез, дрель-перфоратор, насадка для формирования ниши в стене, изолента, термоусадочная лента. Во время обработки бетонных или кирпичных поверхностей будет много пыли, мебель рекомендуется закрыть пленкой или временно убрать из зоны монтажа.

Порядок установки

Порядок установки розетки для кондиционера содержит следующее:

  1. Сделайте штробы и отверстие.
  2. Установите проводку.
  3. Зачистите концы проводов на 0,5-1 см.
  4. Для скрытых моделей ослабьте винты фиксации в монтажном отверстии стены, для накладных и наружных – снять заднюю крышку.
  5. Закрепите очищенные провода (фаза, ноль, заземление) в соответствующих клеммах.
  6. Проверьте надежность соединения.
  7. Установите корпус в стену, закрепить.

Кстати, рекомендуем полезную статью про домашние растения, которые обязательно нужно выращивать дома, чтобы очищать воздух.

С помощью индикаторной отвертки проверьте наличие электрической цепи. Корпус должен надежно крепиться к стене, при возможных резких рывках вилки он остается на месте.

Уставновка розетки для кондиционера своими руками

Решившись устанавливать розетку для кондиционера своими руками, перед подключением в сеть нужно соединить внутренний и внешний блок сплит-системы. Для этого выполняются действия в указанном порядке:

  1. Снять наружную панель.
  2. Демонтировать кабельный фиксатор.
  3. В отверстие, расположенное на задней поверхности охладителя, установить кабель.
  4. Зачистить и затянуть в клеммах концы кабельного провода.
  5. С помощью фиксатора прикрепить провод.
  6. Установить декоративную крышку.

Блок, находящийся снаружи, получает электроэнергию от блока, установленного внутри помещения и подсоединённого к распределительной коробке.

Когда приходится прокладывать для кондиционера отдельную линию, нужно помнить о нескольких важных рекомендациях:

  • между соседними проводами расстояние не менее 3 мм;
  • укладывать провод можно в вертикальной или горизонтальной плоскости;
  • соединения проводятся с помощью болтов или клемм.

Что делать, если розетка для кондиционера перегревается

Основная причина нагрева (перегрева) розетки для кондиционера – плохой контакт с проводами. Это может происходить в вилке или розетке. Для проверки первого варианта подключите любой электроприбор, схожий по мощности с кондиционером. Например – электрочайник.

Если в процессе нагрева воды повышение температуры на поверхности точки подключения электричества нет, проблема в вилке (штекере). Ее нужно разобрать, проверить контакты, в случае надобности подтянуть винты. Альтернатива – полная замена вилки.

Другие причины перегрева:

  • Есть зазор между вилкой и контактами во время включения. Это приводит к нагреву металла.
  • Недостаточно плотно зафиксированы провода в разъемах. Докрутите винты до упора.
  • Перегрузка по мощности, неправильно выбрана электропроводка или устройство электросети.
  • К одному источнику электропитания подключено несколько устройств. Запрещено включать в одну точку несколько электроприборов с большой мощностью.

При обнаружении перегрева обесточьте квартиру, отключите подачу электроэнергии в центральном щите. Проверьте отсутствие электричества с помощью индикатора или мультиметра. После этого можно разобрать корпус. Визуально проверьте контакты электропроводки, надежность их подключения к клеммам.

Какие неисправности могут возникнуть при эксплуатации кондиционера и как их устранять — подробнее об этом тут.

При наличии механических повреждений в корпусе или элементах нужна замена. Если нет запасной розетки, провода изолируются отдельно друг от друга. В качестве меры предосторожности можно временно установить старый корпус до покупки и монтажа нового.

Важно: если нет опыта работы с электросетями, замены их компонентов, пригласите специалиста. В случае неправильного подключения возникнет вероятность короткого замыкания, и как следствие – возгорание.

Заземление кондиционера

Заземление кондиционера – неотъемлемая часть для безопасного проведения электрической сети. Это искусственно созданный контакт между землёй и электроустановкой. Смысл в понижении напряжения, чтобы исключить риск для людей и животных.

Электрический ток выбирает наименьший путь сопротивления, поэтому заземляющая система находится ниже других источников электрической цепи.

Несмотря на это, несоблюдение правил может привести к печальным последствиям. Есть два важных пункта:

  1. Нельзя выдёргивать штепсель во время работы устройства. Сначала кондиционер требуется выключить, а затем, аккуратно держась за штепсель, плавно вытащить шнур из розетки.
  2. Контакт заземляющего провода запрещён с молниеотводом, водопроводом и газопроводом.

Не стоит путать заземление с занулением. Если заземление предназначено для понижения напряжения до безопасного уровня, то зануление отключает систему в момент аварийного случая – например, при пробое корпуса.

Производители в паспорте устройства указывают обязательное наличие заземления, поэтому не стоит пренебрегать рекомендациями профессионалов.

При подозрении на поломку в электросети, заземлении или розетке, следует вызвать мастера.

Правильный монтаж розетки обеспечит надёжную и безопасную работу кондиционера на долгие годы. Важно учесть нюансы и сделать работу качественно.

Заключение

Не имеет значения, сколько гнезд в помещении и где они располагаются. Главное, чтобы они могли выдержать номинальное напряжение приборов, подключаемых в сеть. Для кондиционера нужно сделать отдельную линию. Если это не представляется возможным, то следует учесть возможности общей сети. Не забывайте о том, что шнур от внутреннего модуля кондиционера редко доходит до 1 м в длину, поэтому при расположении розеток ориентируйтесь на эту цифру.

Монтируя новое гнездо под сплит-систему, соорудите заземление. Розетка должна подсоединяться только через автомат защитного отключения. Мастера советуют отдавать предпочтение евророзеткам. Они предназначены для приборов с высокой мощностью. После монтажа электрического узла необходимо вызвать специалиста, который проводил монтаж сплит-системы, и попросить его провести пробное подключение. Только так вам удастся сохранить гарантию на прибор.



Как правильно подключить кондиционер к электросети



    1. Как правильно подключить питание кондиционера к электросети. Общие требования
    2. Кабель питания для внутреннего и внешнего блока
    3. Выбор места установки розетки

Правильное питание кондиционера от электросети осуществляется через автомат от 10 ампер. Сечение кабеля от 1.5мм, три жилы – фаза, ноль, заземление. При соблюдении пожаробезопасности неважно каким из трех способов вы подведете питание:

      1. Прокладка кабеля с прямым подключением:
        • Плюсы: корпус внутреннего блока скрывает место вывода кабеля из стены – кабель не виден, нет розетки. Не нужно тянуться и выключать вилку из розетки – выключается через автомат в щитке. Надежность питания – отдельный кабель и автомат точно выдержат нагрузку;
        • Минусы: для кондиционера нужен отдельный автомат и кабель – если этого не сделать, в зимний период техника будет под напряжением. Затраты на приобретение автомата и десятков метров кабеля. Затраты на дополнительные работы по прокладке кабеля:
      2. Подведение отдельной розетки под кондиционер:
        • Плюсы: на зимний период или в сезон летних отпусков система легко обесточивается, розетка для кондиционера не требует отдельного выключателя в щитке – можно подвести кабель от ближайшей коробки;
        • Минусы: неправильно расположенная розетка портит внешний вид:
      3. Питание кондиционера от переноски:
        • Плюсы: решение предельно дешевое, при переносе кондиционера в другое место легко перенести и переноску;
        • Минусы: часто, при использовании дешевой переноски – греется провод переноски и ее контакты, портит интерьер помещения.

Лучшим решением подключения питания кондиционера является отдельный провод, запитанный от отдельного автомата номиналом от 10А. В этом случае розетка не требуется

Кабель питания для внутреннего и внешнего блока

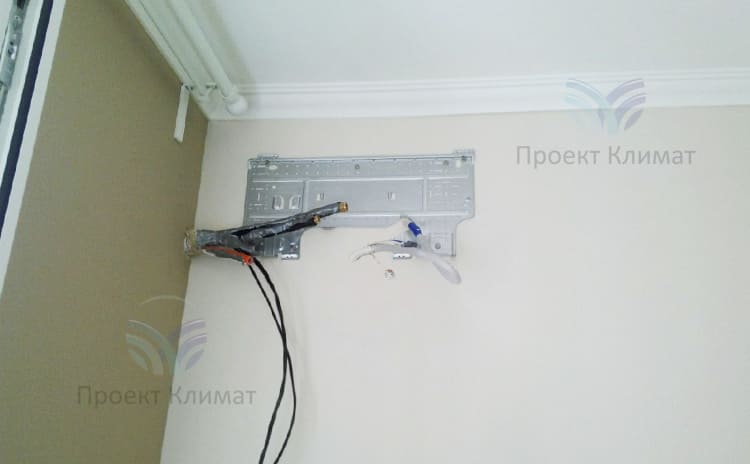

Кабель питания лучше укладывать в штрабу во время ремонта. Альтернативные варианты прокладки:

  • Спрятать в гипсокартонный короб – на стадии его сборки. Желательно провести кабель в пластиковой гофре;
  • Проложить провод под подвесным или гипсокартонным потолком
  • Для частных домов вариант прокладки кабеля питания для кондиционера по фасаду здания в металлической гофре или трубе;
  • В пластиковом кабелегоне по стене от распредкоробки до внутреннего блока сплит-системы.

Подробнее, как вывести провод под кондиционер читайте в статье Установка кондиционера во время ремонта.

Для закладки в стену необходимо использовать монолитный кабель с двойной изоляцией. Сечение кабеля 1.5мм для кондиционеров мощностью до 25 кв.м., и от 2.5мм для блоков мощностью выше 25кв.м. При прокладке по стенам требуется использовать пластиковую или металлическую гофру.

Питание кондиционера может осуществляться тремя способами (в зависимости от марки и модели):

  1. Внешнее электропитание только к внутреннему блоку. От внутреннего уже питается внешний. В этом случае достаточно обычной розетки возле внутреннего блока;
  2. Внешнее электропитание к внешнему блоку. От внешнего питается внутренний. В этом случае вообще не нужно розеток;
  3. Внешнее питание для обоих блоков отдельно. Редкий случай. Используется в мощных и дорогих системах.
Выбор места установки розетки

Место, где лучше расположить розетку, зависит от высоты внутреннего блока. Вам нужно выбрать модель и мощность сплит-системы. Как выбрать мощность читайте в статье «Как выбрать кондиционер».

Зная точные габариты внутреннего блока, вы сможете расположить розетку так, чтобы она выглядела гармонично относительно корпуса блока.

Лучше всего «спрятать» розетку между корпусом блока и ближней стеной.



Часто задаваемые вопросы

Нужна ли розетка для кондиционера?

Кондиционер, как и другие бытовые приборы, имеет шнур питания с вилкой на конце. При этом не рекомендуем использовать розетку для моделей выше 12 000BTU.

Куда подвести питание инверторного кондиционера?

Почти 90% инверторных кондиционеров необходимо подключать к питанию через наружный блок. Наилучшим вариантом – это прокинуть отдельный, трехжильный кабель от счетчика.

Как осуществить подключение питания наружного блока?

Кабель можно подвести по фасаду или проложить в отверстии для соединительной трассы. Кабель подключается на обозначенную для этого колодку во внешнем блоке.

Какой нужен кабель, для подключения кондиционера в квартире?

Для моделей, с мощностью охлаждения до 36 квм – кабель 3х1.5мм, для моделей на 55 и 75 квм – необходим кабель сечением 3х2. 5 мм.



Подключение кондиционера к электрической сети

Процесс установки и подключения кондиционера состоит из нескольких этапов, один из которых – подключение данного бытового электроприбора к электрической сети. Правильность выполненного подключения кондиционера, в том числе и к электрической сети – залог его продолжительной работы. В данной статье рассмотрим процесс подключения кондиционера к электрической сети, а также приведем несколько полезных рекомендаций, которые помогут произвести правильно работу по монтажу электрики для подключения кондиционера. Для того чтобы обеспечить надежное питание кондиционера, а также обеспечить защиту электропроводки от аварийных режимов, необходимо учитывать такой параметр, как номинальная потребляемая мощность кондиционера. Как правило, в паспорте к данному электроприбору указывается номинальная потребляемая мощность для каждого из режимов работы. Для расчета линии электропроводки, предназначенной для подключения кондиционера, необходимо выбирать наибольшее значение потребляемой мощности кондиционера, которое может быть в процессе его работы.
Мощность кондиционеров, используемых в быту, находится в пределах от 700 до 2000 Вт, в зависимости от площади помещения, которое необходимо охладить (обогреть). Произведя несложные расчеты, получаем значение токов нагрузки, соответствующие вышеприведенному диапазону мощности – 3-10 А. Исходя из полученного диапазона токов нагрузки видно, что для подключения кондиционера, используемого в быту, к электрической сети хватает с запасом штепсельной розетки обычного типа, номинальный ток нагрузки которой составляет 16 А. Исключение составляют кондиционеры большей мощности, которые предназначены для установки в помещениях большой площади. В таком случае обычная розетка, рассчитанная на 16 А может не выдержать фактической нагрузки включаемого в сеть кондиционера. Во всяком случае, необходимо в обязательном порядке произвести расчет максимального тока нагрузки кондиционера, чтобы в дальнейшем произвести правильный выбор розетки и других элементов электропроводки, предназначенных для подключения кондиционера к электрической сети.
Приступим непосредственно к рассмотрению вопросов относительно подключения кондиционера электрической сети. Кондиционер имеет два блока – внешний, монтируемый вне помещения, и внутренний, который монтируется непосредственно в комнате квартиры (дома). Кондиционер подключается к электропроводке квартиры кабелем (шнуром), который идет от внутреннего блока. Внешний блок, в свою очередь, получает питание от внутреннего блока кондиционера.

Подводка кабеля от внутреннего блока кондиционера к внешнему Подводка кабеля от внутреннего блока кондиционера к внешнему   Как правило, кабель, который предназначен для электрического соединения внешнего и внутреннего блока кондиционеров, идет в комплекте с приобретаемым кондиционером. Также в комплекте идет шнур, предназначенный для подключения кондиционера в бытовую электрическую сеть. Штепсельная розетка, которая предназначена для подключения кондиционера к электрической сети, устанавливается в непосредственной близости к внутреннему блоку кондиционера.
Рассмотрим способ подключения розетки для кондиционера к электрической сети. Как правило, при планировании работ по замене электропроводки квартиры или дома необходимо в обязательном порядке предусматривать возможность подключения всех электроприборов, в том числе и кондиционера, независимо от того, установлен он на момент проведения работ по монтажу электропроводки или нет. Наличие ранее предусмотренной линии электропроводки для подключения кондиционера к электрической сети избавит в будущем при приобретении данного бытового электроприбора от вопроса о его подключении. Ранее предусмотренная линия электропроводки для подключения кондиционера Если изначально не было предусмотрено линии электропроводки для подключения кондиционера, то можно воспользоваться одним из ниже приведенных способов. Первый способ – подключение розетки для питания кондиционера в распределительной коробке комнаты, где его планируется устанавливать. Это возможно только в том случае, если электропроводка, в частности линия электропроводки, которая идет от данной распределительной коробки в электрический распределительный щит квартиры, способна выдержать нагрузку всех включаемых сеть электроприборов, в том числе и кондиционера.
Для того чтобы определить, возможно ли еще в данную распределительную коробку включить нагрузку (линию электропроводки для кондиционера), следует посчитать общую нагрузку всех электроприборов, которые питаются от розеток, подключенных в данной распределительной коробке, и сравнить ее с нагрузочной способностью линии электропроводки, по которой распределительная коробка получает питание от распределительного щитка квартиры. Например, к распределительной коробке комнаты подключены две розетки, в которые включены следующие электроприборы: телевизор и аудиоаппаратура (суммарная мощность 500 Вт), светильник (максимальная мощность 400 Вт), а также в данные розетки включается при проведении уборки комнаты пылесос мощностью 1500 Вт. Суммарная мощность приведенных электроприборов – 2400 Вт. Линия электропроводки, питающая распределительную коробку данной комнаты, выполнена кабелем ВВГнг-3х4 кв. мм. Нагрузочная способность данного кабеля – 8800 Вт. Номинальная потребляемая мощность кондиционера, который планируется установить в данной комнате – 2000 Вт.
Таким образом, суммарная нагрузка электроприборов в данной комнате с учетом кондиционера – 4400 Вт. Данное значение значительно меньше допустимой нагрузки линии проводки, которая питает распределительную коробку. Следовательно, розетку для питания кондиционера можно подключить в распределительной коробке данной комнаты, при этом перегрузки на линии электропроводки, питающей данную распределительную коробку, не будет. Линия электропроводки для вновь устанавливаемой розетки может быть проложена скрытым способом. Для этого необходимо проштробить стену, уложить кабель (провод), подключить его в распределительной коробке и к установленной штепсельной розетке, затем выполнить заделку штробы. Возможно, также проложить новую линию проводки от распределительной коробки до розетки кондиционера открытым способом. Для этого подойдут специально предназначенные для этой цели пластиковые кабель-каналы (короба).

Подводка электропроводки к кондиционеру в коробе

Подводка электропроводки к кондиционеру в коробе При отсутствии распределительной коробки в комнате или в том случае, если данная коробка находится на большом расстоянии от места планируемой установки розетки для кондиционера, можно подключить розетку шлейфом от другой близлежащей розетки.
Данный способ подходит в том случае, если розетка, от которой планируется подключить новую розетку для кондиционера, питает сравнительно небольшую нагрузку. В данном случае необходимо также сравнить нагрузочную способность линии электропроводки, питающей розетку с фактической нагрузкой бытовых электроприборов, в том числе и кондиционера, и на основании сделать вывод о возможности ответвления от данной линии проводки другой линии для питания розетки кондиционера. Например, розетка питает аудио- и видеоаппаратуру сравнительно небольшой мощности – до 800 Вт. При этом кабель, питающий данную розетку, медный и имеет сечение 2,5 кв. мм. Такой кабель способен выдерживать нагрузку до 6 кВт. Следовательно, к данной розетке можно подключить шлейфом другую розетку, предназначенную для питания кондиционера, при этом по кабелю будет протекать допустимая нагрузка, которая на порядок меньше допустимой. При подключении линии электропроводки, питающей розетку для кондиционера, как в первом, так и во втором способе, необходимо обеспечивать надежное контактное соединение. Для подключения и ответвления кабеля удобно использовать клеммники Wago. Клеммники данного типа удобны в монтаже, надежны, а также имеют небольшие габаритные размеры, что особенно актуально в случае подключения розетки шлейфом, когда возникает необходимость ответвления линии электропроводки в монтажной коробке розетки. Возможно также использование клеммников другого типа, например, винтовых, или другого типа соединения проводников: сварка, пайка или опрессовка. Приведенные способы соединения проводников также обеспечивают надежное контактное соединение, которое не ухудшает своих электрических свойств со временем. Также следует отметить актуальность правильного выбора розетки для питания кондиционера. При выборе розетки необходимо обратить внимание на ее качество и соответствие указанным номинальным параметрам, в частности номинальной нагрузке. Штепсельные разъемы розетки должны обеспечивать надежное контактное соединение с вилкой кондиционера. Также необходимо обратить внимание на конструкцию зажимов розетки, к которым подключается кабель линии проводки. Они также должны обеспечивать надежное контактное соединение. Что касается защиты электропроводки, то в электрическом распределительном щитке должны устанавливаться автоматический выключатель и устройство защитного отключения на линии электропроводки, питающей кондиционер или на линии, от которой была подключена розетка для кондиционера. При выборе защитных аппаратов необходимо руководствоваться фактической нагрузкой электроприборов, а также допустимой нагрузкой для всех элементов электропроводки, чтоб обеспечить надежную защиту электропроводки и включенных в сеть бытовых электроприборов.

Подключение кондиционера к электросети своими руками

Вот и сбылась ваша мечта — в доме появился кондиционер, теперь не страшна жара в летний период и сырость в помещении в межсезонье, когда отопление еще не подключили, а за окном затяжные дожди. Сразу за монтажом идет подключение кондиционера к электросети — его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.

Общие рекомендации по подключению

Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.

  1. Мощность устройства не превышает пары киловатт.
  2. Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв.мм.
  3. Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
  4. На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.

В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.

Прокладка вспомогательной линии

Вспомогательная линия питания соединяет между собой внешний и внутренний блоки сплит системы. При этом последний выступает в роли ведущего, осуществляя централизованное управление. Кабель питания внешнего блока должен выбираться согласно рекомендациям производителя по мощности. Обычно это медный многожильный провод сечением не менее 2.5 кв.мм.

Кабель питания можно прокладывать вместе с фреоновой магистралью. Есть вариант установить для него отдельный пластиковый короб, благо, сегодня легко купить его в необходимом для идеальной интеграции в интерьер цвете и размере. Наиболее аккуратным методом является прокладка кабельной и фреоновой магистрали в штробах, одном или двух отдельных.

Основная линия питания

Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.

Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.

Совет! Есть простой способ найти искомое значение. Для этого мощность кондиционера в Ваттах делят на напряжение питающей сети, и к полученной сумме прибавить еще 30% запаса.

Подключаем испаритель

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

  1. Удаляем декоративную переднюю панель.
  2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
  3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
  4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
  5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
  6. Надежно укрепляем провод на выходе из коробки.
  7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

  • приветствуется наличие дифференцированного реле или надежного заземления;
  • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
  • если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
  • она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Какой кабель выбрать

При выборе провода нужно ориентироваться на тип сети квартиры. Она бывает двух и трехлинейная. В современных квартирах в розетках есть заземление. Поэтому для подключения кондиционеров применяется трехжильный кабель. Сечение его проводников выбирают по мощности будущей сплит системы. В справочниках по электротехнике есть все необходимые данные. Также не составит труда определить площадь сечения провода при помощи онлайн калькуляторов в интернете.

К примеру, для режима длительной работы кондиционера выбирают:

  • для устройств с мощностью до 3 кВт достаточно сечения 2 кв.мм;
  • для мощности от 3 до 5 кВт выбирают кабель 2.5 кв.мм;
  • мощность 7 кВт потребует медного кабеля сечением 4 кв.мм.

Стоит понимать, что соотношение сечения и допустимой мощности разное у алюминиевого и медного кабеля, изделий с многожильными проводниками и сплошными. Поэтому использовать справочники или онлайн калькуляторы — обязательно.

Кабель выбирается и по характеристикам изоляции. Например, предназначенное для улицы изделие будет чрезмерно дорогим. Оптимальным по соотношению цена-качество кабелем является тип ВВГ. Он выполняется в ПВХ изоляции, срок службы изделия составляет 30 лет. Выпускается и плоская модификация данного кабеля под маркировкой ВВГ-П, а также негорючая ВВГнг.

Нужна ли защитная автоматика

Автоматы и УЗО надежно защищают сеть от перегрузок и коротких замыканий. Первые средства просты. Автоматы размыкают цепь при превышении пороговой силы тока. А вот УЗО контролирует работу приборов более строго. Например, размыкание цепи происходит при обнаружении паразитных токов утечки, прикосновении человека к незаземленным корпусам и в других случаях, недоступных автоматам.

Однако при желании защитить свой кондиционер полностью рекомендуется устанавливать оба типа аппаратных средств. Так, УЗО укажет на конкретную неисправность сети. А автомат послужит дублирующей или дополняющей защитой. Кроме этого, он позволит без проблем поменять сломанное УЗО, не останавливая работу кондиционера.

Есть и более дорогой вариант. Дифференциальный выключатель надежен, при этом занимает меньше места, чем пара из УЗО и автомата. Однако стоит помнить, что придется отдать больше денег за защиту аналогичного уровня. Кроме того, при поломках дифавтомат придется менять, а значит — снова тратить немалые средства.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Без дыр в стене: лучшие мобильные кондиционеры лета-2017.

Выбор “Розетки”

Иллюстрация REUTERS

Этим летом в Украину пришла жара под 40 градусов, и многим стало понятно, что привычные открытые окна и вентилятор – больше не решение, нужен кондиционер. Если вас не радует перспектива бурения стен и установки внешнего блока за окном, отличным вариантом будет мобильный кондиционер.

Тем более, что монтаж стационарной системы – процесс сложный, а чтобы включить передвижную версию, нужно всего несколько минут – достаточно вывести в окно гибкий съемный воздуховод. Интернет-магазин «Розетка» подобрал для вас несколько самых интересных моделей.

Мобильный кондиционер ELECTROLUX EACM-9 CG/N3

Пользовательские характеристики этой модели полностью идентичны настенной сплит-системе. При этом, несмотря на значительный вес, мобильный кондиционер ELECTROLUX EACM-9 CG/N3 легко передвигается на встроенных колесиках. Это позволяет использовать одно устройство для нескольких помещений. Рекомендованная площадь комнаты – до 23 кв. м, потребляемая мощность – 1,015 кВт.

Мобильный кондиционер ELECTROLUX EACM-9 CG/N3 / фото Rozetka

В автоматическом режиме кондиционер будет работать на охлаждение, осушение или вентиляцию, в зависимости от условий окружающей среды. Прибор автоматически устанавливает режим и поддерживает заданную температуру. Скорость вентилятора также устанавливается автоматически. Есть тихий «ночной» режим работы.

На кондиционере есть ЖК-экран, отображающий текущие настройки и функции. Подвижные жалюзи позволяют регулировать поток холодного воздуха, избегая его прямого попадания на людей. Конденсирующаяся влага, которая не успела выйти наружу, собирается в специальном резервуаре. Когда тот заполняется, прибор останавливается и сообщает, что нужно слить воду. Также у прибора есть функция самоочистки.

В комплект входит гофрированный шланг, соединитель шланга, выпускное сопло и полнофункциональный беспроводный пульт управления. С его помощью можно установить режим работы и настроить таймер.

Эту модель сейчас можно приобрести за 7999 гривень с гарантией на 12 месяцев, а при покупке в ближайшие дни «Розетка» еще и подарит вам увлажнитель воздуха.

BALLU BPAC-12 CM

Этот кондиционер имеет два регулируемых режима работы – вентилятор и охлаждение воздуха. По сравнению с предыдущей моделью, он более мощный, потребляет 1,25кВт, подходит для помещений площадью до 30 кв. м, но в комплекте нет пульта. Среди преимуществ Ballu – фильтр тонкой очистки воздуха Stop Dust. В отличие от большинства моделей, регулировать поток воздуха можно и вертикально, и горизонтально, а это – дополнительный комфорт.

BALLU BPAC-12 CM / фото “Розетка”

Для управления кондиционером используется интуитивная система One Touch. В комплект входит гофрированный шланг и универсальный переходник-адаптер, который поможет быстро подключить устройство и наслаждаться прохладой.

Еще одна важная особенность: это устройство соответствует самому высокому классу энергоэффективности «А». Мобильные кондиционеры с подобной маркировкой встречаются нечасто. Кроме того, он работает на фреоне R410а, безопасном для озонового слоя.

В «Розетке» BALLU BPAC-12 CM можно купить за 7070 гривень с гарантией на 12 месяцев от производителя.

ELECTROLUX EACM-12 CG/N3

Мобильный кондиционер ELECTROLUX EACM-12 принадлежит к той же серии, что и первый в нашем обзоре, EACM-9, но это устройство чуть более мощное, чем два предыдущих. Оно потребляет 1,35 кВт и подходит для комнат площадью до 30 кв. м

Наряду с привычным охлаждением кондиционер способен вентилировать, а также осушать воздух в помещении. Для жарких летних ночей предусмотрен более тихий режим работы.

На корпусе есть жидкокристаллический экран, отображающий текущие настройки. С помощью жалюзи можно легко регулировать поток холодного воздуха. А конденсат, который не успел выйти, собирается в специальном резервуаре. При его заполнении прибор останавливается и сообщает, что нужно слить воду. Также у этого кондиционера есть функция самоочистки.

В комплекте поставки есть шланг для вывода воздуха, адаптер к нему, выпускное сопло и полнофункциональный пульт дистанционного управления с экраном. С его помощью можно установить режим работы и настроить таймер.

Эту модель сейчас можно купить за 8599 гривень с гарантией 12 месяцев. Кроме того, в «Розетке» сейчас акция – увлажнитель воздуха в подарок.

OLMO OMC-12BD

Мобильный кондиционер OLMO OMC-12BD – прекрасное решение для помещений до 35 кв. м. Летом он полностью заменит традиционную сплит-систему в зданиях, где нет возможности вывести за окно внешний блок.

OLMO OMC-12BD / фото “Розетка”

Этот прибор работает на вентилирование, осушение и охлаждение воздуха. Его преимущества – использование более безопасного для озонового слоя хладагента R410а и интеллектуальная технология включения-выключения, которая позволяет сократить потребление электричества в ждущем режиме на 75%. Кроме того, кондиционер OLMO автоматически перегоняет конденсатную воду испарителя в конденсатор, здесь не нужна емкость для воды.

Колесики вращаются во все стороны, потому перевозить из комнаты в комнату будет легко и удобно. В комплекте с кондиционером вы получите пульт ДУ.

В августе «Розетка» предлагает купить этого домашнего помощника за 7100 гривень с гарантией на год.

Расположение розеток > План розеток и выключателей в квартире (доме)

И вот вы уже присматриваете ламинат, советуетесь с дизайнером по поводу плитки в ванную комнату и думаете, а не поменять ли всю электрическую начинку. Давайте пока оставим кафель и ламинат в покое и пойдем по порядку – начнем с электрической составляющей жилища.

15 лет назад: что нужно знать об электрической проводке

Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека. В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация в корне изменилась – техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.

Розетки: куда ставить и сколько брать?

Сначала сядьте и вместе с дизайнером подумайте, сколько розеток вам нужно для счастья. Как правило, такие вопросы как-то выпадают, теряются в общем списке того, что нужно сделать. А после ремонта квартира внезапно обрастает электрическими удлинителями, и даже удлинителями, воткнутыми в удлинители с разветвителями.

Нарисуйте план квартиры вместе с расставленной мебелью и бытовой техникой. Подумайте, где бы вам было удобно подключать тот или иной электроприбор. Определите высоту розеток и их расстояние от стен и окон. Но обо всем по порядку: давайте пробежимся по комнатам, от прихожей до туалета, и вместе подумаем, как лучше разместить розетки.

Коридор и прихожая

В коридоре или прихожей будет достаточно двух-трех штук. Чаще всего их используют для того, чтобы включить термосушилку для обуви. Поэтому не поднимайте разъемы слишком высоко. Конечно, не надо прятать их за вешалку или за дверь, лучше всего расположить по углам. Настенные светильники лучше включать напрямую, через отдельный выключатель, подсоединенный к электросети.

Гостиная

Эта комната, в которой семья проводит большую часть времени, когда находится дома. Здесь, как правило, стоит телевизор, приставка кабельного или спутникового телевидения, медиацентр или еще какая-то аудио-видео аппаратура, вроде игровых приставок для детей. Часто в гостиной находится база для трубки городского телефона, wi-fi роутер. Уже пять-шесть точек. Плюс, к этому нужно оставить пару свободных разъемов на всякий случай: зарядить мобильник, включить ноутбук. Да мало ли!

1. Зона дивана

Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном. Свободные точки должны быть легкодоступны.

2.

ТВ-зона


Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.

Спальня

Что делать в спальне? Спать? Конечно. Но и тут есть техника, поэтому стоит заранее прикинуть, где разместить розекти в комнате.

1. Спальное место

Если ваша спальня имеет классический формат с двуспальной кроватью и тумбочками по краям, возле каждой из них неплохо бы иметь по две точки: подключить лампу-ночник и поставить на зарядку мобильник или планшет. Такое же количество разъемов нужно и для двух отдельных кроватей. Если в спальне есть еще и туалетный столик, то возле него непременно должны быть розетки, лучше две или три. Фен включить, например.

2. ТВ-зона

Телевизор в спальне — обычное явление. Чаще всего он вешается на стену так, чтобы было удобно смотреть его, лёжа на кровати. Поэтому и для него нужна точка. Принцип ее установки — тот же, что и для подвесного телевизора в гостиной – за экраном. Кондиционер в спальне требует еще одну розетку, которая должна быть установлена вверху, рядом с местом монтажа кондиционера. Помните про свисающие некрасивые провода? Как раз тот самый случай.

Детская

1. Спальное место

Детская комната — та же спальня, только для младших членов семьи. Пока они совсем малы, им не нужно много электроприборов: ночника у кроватки вполне достаточно.

2. Игровая зона

Но позднее вашим отпрыскам будут нужны дополнительные места для зарядки: для игровых гаджетов, персонального компьютера и компьютерной периферии, игровой приставки. Двух положенных по строительным нормам явно не хватит, особенно, если ребенок не один.

Разъемы в детской часто делают «безопасными», то есть со специальными крышками и заглушками, которые малыш не может вытащить самостоятельно.  Если ребенок маленький, имеет смысл устанавливать именно такие. И никаких свисающих проводов, за которые ребенок может потянуть!

3. Рабочее место

Необходимо также продумать количество розеток в месте, которое вы планируете отвести под рабочий стол. Вся компьютерная техника и настольное освещение требует по одной точке на каждую единицу техники. И, как всегда, еще одна про запас.

Кухня


По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Давайте просто посчитаем: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.

Кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких приборов, которые достаются и включаются регулярно.  Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». Поэтому у вопроса, как правильно разместить розекти на кухне, есть свои технические нюансы.

1. Бытовая техника

Разъемы для холодильника и плиты могут располагаться прямо за ними: часто ли мы делаем перестановки в кухне? Включили и забыли. Если микроволновка у вас стоит на холодильнике, а такое часто бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, как правило, прячутся за кухонным гарнитуром.

Многие не знают, где разместить розетку для постоянно включенной вытяжки. На наш взгляд, самое подходящее место – под потолком. Если вы собираетесь использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.

2. Дополнительная техника

Мелкую и нечасто используемую технику удобно включать в разъемы, которые расположены над рабочей столешницей. Удобно использовать две группы по три штуки: многие дизайнеры предлагают своим клиентам именно такое расположение. Еще один вариант — встроить их в столешницу.

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:
  • Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
  • Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
  • Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
  • Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
  • Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

И еще…

Всё это, конечно, на первый взгляд понятно и вроде бы выглядит несложно. Кажется, что можно справиться самому. И правда: купить отвертку, пассатижи, пару мотков кабеля, и готов новый самодельный электрик.

Можно погуглить еще пару статей на тему «как правильно втыкать розетки». Нарисовать схему и воткнуть все розетки, сэкономив некоторое количество денег на дизайнере, проектировщике и профессиональной бригаде. Но вы наверняка уже представляете себе, что из этого выйдет. Кстати, телефон пожарной службы 101.

Подключение приборов к сети

Мы живем в век электроники, и практически каждый дом оснащен не одним десятком электротехники, слабой и достаточно мощной. К ней относится – стиральная и посудомоечная машины, бойлер, электрический обогреватель и пр. Особенность этой бытовой техники в высоком токе нагрузки при подключении к сети, поэтому о них стоит поговорить подробно.
Если производить подключение неправильно, электрическая проводка будет чрезмерно нагреваться и испортится в считанные дни.  Риск возникновения пожара будет повышен, к тому же, сам прибор выйдет из строя. Как же правильно подключать бытовую технику чтобы избежать таких неприятностей?

Стоит учесть возможности бытовой электропроводки

Чтобы избежать неприятных последствий важно ознакомиться с возможностями домашней электропроводки. Например, советские розетки на нагрузку больше 6 ампер не рассчитаны. Если у вас установлены такие розетки, особо ничего не подключишь. Современные розетки европейского типа рассчитаны на 10 или 16 ампер. Замена советской розетки на современную возможна, если сечение кабеля сможет выдержать подобную нагрузку.  Все электрические приборы потребляют от сети определенную мощность. Это очень важный параметр и требует первостепенного внимания. Потребляемая мощность прибора указывается в техническом паспорте или на корпусе. Мощными считаются приборы потребляющие свыше 100 ватт. Они и представляют интерес для нас.

Какая связь между мощностью прибора и током?

Мощность – это сумма тока и напряжения. Значит, чтобы узнать какую мощность в ваттах способна выдержать розетка, если максимальные показатели указаны в амперах, нужно умножить напряжение на соответствующий ток.
Возьмем напряжение в сети 220 вольт, и максимальную мощность розеток 6, 10 и 16 ампер.
Получаем следующие показатели:

  • розетка на 6 ампер выдержит нагрузку 1320 Ватт;
  • розетка на 10 ампер нагрузку – 2200 Ватт;
  • розетка на 16 ампер – 3520 Ватт.
Если знать эти показатели, проблем с подключением мощных приборов не возникнет.

Распространенные ошибки потребителей

Первая ошибка – это подключение к розетке 10 ампер удлинителя на более слабый ток (6 ампер).  Потребитель, совершая такой манёвр ожидает, что напряжение в удлинителе станет как в розетке 2200 Вт, но в результате удлинитель приходит в негодность.

Вот еще пример. К розетке на 6 ампер подключают удлинитель на 10 ампер с уверенностью, что получен запас мощности на 2200 ватт.
Что же происходит в действительности?
Полученная мощность будет такой, на какую рассчитана розетка – 6 ампер, но сама розетка выйдет из строя, да и вилка удлинителя из-за превышенного нагревания тоже пострадает.
Случается и такое, что к розетке на 6 ампер присоединяет соответствующий удлинитель. Максимальная нагрузка составляет 1320 Вт, и подключает к примеру электрический обогреватель на 1000 Ватт и пылесос на 800 Ватт одновременно, общая мощность возрастает до размеров не рассчитанных на данную розетку.

К подключению к сети электроприборов высокой мощности стоит отнестись очень серьезно. Тогда ни проводка, ни приборы, ни потребитель не пострадают.


Замена электропроводки в доме или квартире


Если в доме планируется замена электропроводки, мощные приборы учитываются в первую очередь. Это значит, что для них следует провести отдельную линию электропроводки прямо из распределительного щитка. Розетки для слабых приборов можно подключать от одной линии шлейфом (от первой ко второй, от второй к третьей и т.д)

Выбираем кабель


Кабель и его сечение выбирается с учетом нагрузки от электроприборов, которые будут к нему подключаться. Обычно в домашней электропроводке используют ВВГнг кабель или гибкий кабель ПВС.


Нужен ли кондиционерам выделенный контур?

25 марта 2021 г.

Во многих домах используется кондиционер, когда температура начинает повышаться. Кондиционеры доступны в различных размерах и мощностях, чтобы удовлетворить потребности различных домов и зданий. Некоторые из них меньше и портативны, а другие крепятся к стене или подключаются к центральной системе. Хотя блоки меньшего размера можно использовать со стандартными розетками, для более крупных кондиционеров требуется отдельная цепь .

Если вы не уверены, безопасно ли подключен ваш кондиционер к дому, команда Expert Electric может помочь. Мы создали руководство, в котором объясняется, для каких устройств требуется выделенная цепь и почему выделенная цепь важна. Для получения дополнительной помощи, не стесняйтесь обращаться к нашей команде. Мы предлагаем комплексные услуги по электроснабжению жилых помещений, чтобы обеспечить полную электробезопасность вашего дома и можем гарантировать, что вы выберете правильный кондиционер для ваших нужд.

Какие кондиционеры нуждаются в выделенной цепи и почему?

Перед покупкой или подключением кондиционера важно знать, как определить, требуется ли ему отдельная цепь.Хорошее эмпирическое правило заключается в том, что устройствам с рейтингом выше 15 000 БТЕ потребуется выделенная цепь на 220 вольт. Некоторые кондиционеры также имеют нестандартную вилку, что указывает на то, что для этого может потребоваться отдельная цепь.

Некоторые из этих цепей встроены непосредственно в электропроводку дома, в то время как в других домах предусмотрена специальная вилка на 220 вольт для кондиционера. Если более крупный кондиционер подключен к стандартной розетке, он, скорее всего, отключит выключатель во время запуска.Даже если большой блок можно запитать от стандартной розетки, длительное использование может привести к повреждению кондиционера или автоматического выключателя, поэтому правильная розетка и выделенная цепь имеют решающее значение.

Как узнать, есть ли у вас выделенная цепь

Есть несколько простых способов проверить, есть ли у вас выделенный канал:

  • Проверьте панель выключателя. Если в вашем доме установлена ​​выделенная цепь и она была правильно помечена, должна быть этикетка с названием «кондиционер» или «AC».Некоторые другие бытовые приборы, такие как духовки, холодильники, гарбюраторы и посудомоечные машины, также могут быть маркированы.
  • Если ни одна из панелей не промаркирована, проверьте розетки, к которым подключены некоторые из этих устройств. Если эти розетки не являются стандартными розетками на 120 вольт, они могут быть подключены к выделенной цепи.
  • Ваш автоматический выключатель постоянно срабатывает при совместном использовании определенных приборов или включении кондиционера? Если это так, у вас, вероятно, нет выделенной цепи, и ее должен установить сертифицированный электрик.

Для получения дополнительной информации о выделенных цепях и решениях для электроснабжения жилых помещений обратитесь к команде Expert Electric по телефону 604-681-8338 или через нашу контактную форму онлайн. Мы будем рады ответить на любые ваши вопросы и предоставить идеальное решение для ваших нужд.

Опубликовано в Электрические розетки, Электробезопасность

Нужна ли мне специальная схема для моего кондиционера

Нужна ли мне новая цепь для кондиционера? Требования к электрической цепи кондиционера, замена старого кондиционера, преобразование существующей цепи.

Электрическая цепь кондиционера
[ad#block] Электрическая цепь Вопрос: Нужна ли мне новая цепь для кондиционера?

  • Я заменяю старый кондиционер на более энергоэффективную модель. Нужна ли мне новая цепь?
  • Я заменяю старый кондиционер на 18 000 БТЕ, который работал от сети 220 вольт, новым блоком переменного тока является более энергоэффективная модель, которая составляет 15 000 БТЕ и работает от 115 вольт.
  • Мне сказали, что 115 вольт — это то, что мы знаем как 110 вольт, но на самом деле это от 110 до 120 вольт.
  • 220 вольт подключен к собственному выключателю, и я хочу, чтобы 115 вольт также имел свой собственный выключатель. Как мне это сделать, нужно ли менять выключатель?
  • Если я смогу отключить 110 вольт, который находится поблизости, и убедиться, что от него не работает ничего, кроме кондиционера, могу ли я просто использовать его, пока я не найду электрика, который будет модернизировать нашу проводку?
  • Линии, о которых я говорю, имеют возраст от 20 до 30 лет и, насколько я знаю, соответствуют спецификациям.

Этот вопрос по электропроводке поступил от Эйлин из Лоуренса, штат Канзас.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Эйлин.

Электрические требования к кондиционеру

Применение: Проводка электрической цепи кондиционера.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированным подрядчиком по электроснабжению жилых помещений или сертифицированным электриком.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель для установки новой цепи.
Расчетное время: зависит от объема проекта, типа конструкции и доступного доступа к зоне проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Примечание. Установка дополнительной электропроводки для кондиционера должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

Основы электрических схем для кондиционеров

  • Должны ли вы использовать общую розетку или установить новую электрическую цепь?
    • Определите электрические требования переменного тока:
      • В руководстве по установке или руководстве пользователя, которое поставляется с кондиционером, должно быть указано, требуется ли кондиционеру собственная электрическая цепь (продолжайте читать, если это не так).
      • Найдите заводскую табличку или табличку с техническими характеристиками на блоке переменного тока, который будет иметь требования к электрической цепи.
  • Практические рекомендации по требованиям к цепи кондиционера
    • Эмпирическое правило заключается в том, что если кондиционер рассчитан на 110-120 вольт, а требуемая сила тока превышает 7 ампер, то лучше установить отдельную цепь для кондиционера.
  • Замена старого кондиционера
    • Если вы заменяете старый кондиционер новым кондиционером и уже имеется выделенная цепь, вы должны убедиться, что сила тока в цепи соответствует новому кондиционеру.
    • Если существующая цепь больше и имеет то же количество необходимых проводов, что и новый блок переменного тока, то розетку необходимо будет заменить, чтобы вместить новый шнур блока переменного тока, а автоматический выключатель следует заменить на номинальную силу тока блока питания. новый блок переменного тока.
    • ВАЖНО: Никогда не увеличивайте номинальную силу тока автоматического выключателя. Максимальный размер автоматического выключателя должен соответствовать типу установленного провода или кабеля.
  •   Преобразование выделенной цепи 120 В в выделенную цепь 240 В
    • Если имеется выделенная цепь на 110–120 вольт, а для нового кондиционера требуется 220–240 вольт, существующая цепь может быть преобразована со 120 на 240 вольт, если номинальная сила тока для существующей цепи такая же, как и требуемая мощность. для нового блока переменного тока.
    • Нейтральный провод цепи должен быть идентифицирован и помечен как силовой провод с красной или черной изолентой.
    • ВАЖНО: Изменение обозначений проводов цепи с 120 В на 240 В необходимо также произвести на розетке.
    • Необходимо установить новый двухполюсный автоматический выключатель на 240 В.
    • Необходимо установить новую розетку на 240 В, соответствующую конфигурации шнура переменного тока.
  •   Преобразование выделенной цепи 240 В в выделенную цепь 120 В
    • Если имеется выделенная цепь на 240 вольт, а для нового кондиционера требуется 110–120 вольт, существующая цепь может быть преобразована с 220–240 на 110–120 вольт, если номинальная сила тока для существующей цепи такая же, как и для требуемая мощность для нового блока переменного тока.
    • Один из проводов цепи, который используется для одной ветви 240 вольт, должен быть идентифицирован и помечен как нейтральный провод с белой изолентой.
    • ВАЖНО: Изменение обозначений проводов цепи с 240 вольт на 120 вольт также должно быть выполнено на розетке.
    • Необходимо установить новый однополюсный автоматический выключатель на 120 вольт.
    • Необходимо установить новую розетку на 120 В, соответствующую конфигурации шнура блока переменного тока.

ПРИМЕЧАНИЕ. Выделенный канал — это канал, который не используется никаким другим устройством.

Подробнее о проводке цепи кондиционера на 240 В

Бытовые электрические автоматические выключатели

  • Автоматические выключатели кондиционера
  • Руководство по домашним автоматическим выключателям и их работе для защиты электропроводки. При правильной установке ваша домашняя электропроводка защищена устройством защиты цепи.

Схема подключения 220 В

  • Подключение к розетке кондиционера на 220 В
  • Домашняя электропроводка включает в себя розетки на 110 В и розетки и розетки на 220 В, которые есть в каждом доме. Посмотрите, как подключены электрические розетки для дома.


Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, учеников,






2
проводки GFCI
проводки домашних электрических цепей
120 вольт и 240 вольт выпускных цепей
Проводка Выключатели освещения
Проводка 3-проводной и 4-проводной электрической плиты
Проводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки
Как устранить неполадки и отремонтировать электрическую проводку
Модернизация электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.


Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Руководство по покупке кондиционера

– Warners Stellian Minneapolis, St. Paul MN

Кто-то любит холодное, кто-то горячее. Для тех, кто любит холод, кондиционер спасает жизнь.Можно отдать должное Уиллису Кэрриеру, американскому изобретателю, который впервые представил машину для кондиционирования воздуха в 1902 году. Сегодня миллионы людей пользуются преимуществами его изобретения.

На протяжении многих лет кондиционеры совершенствовались как в технологии, так и в стиле, и теперь выбор на выбор велик и разнообразен. Поэтому мы составили это информативное руководство, чтобы помочь вам в процессе принятия решений.

Для начала ответьте на следующие вопросы, чтобы разобраться в ключевых компонентах покупки кондиционера.Чтобы найти подробную информацию по темам, перечисленным ниже, просто нажмите на любую из следующих ссылок:

Какие типы кондиционеров доступны?

Кондиционеры предлагаются в пяти уникальных и отличительных стилях:

Оконные кондиционеры:
Оконные кондиционеры наиболее часто используются в промышленности. Разработанные в первую очередь для использования в стандартном двустворчатом окне, они бывают разных размеров и качества.При установке кондиционер монтируется между верхней частью открытого окна и подоконником внизу. С каждой стороны используются выдвижные жалюзи для изоляции помещения от наружного воздуха.

Оконные кондиционеры не только наиболее часто используемые, но и самые доступные. Как правило, оконные блоки имеют регулируемые элементы управления, что позволяет легко охлаждать одну небольшую спальню или весь этаж с помощью одного и того же кондиционера. В зависимости от планировки этажа может потребоваться несколько блоков для равномерного распределения холодного воздуха по большому пространству.Одним из недостатков этого стиля является то, что блоки необходимо снимать с окна перед зимой и переустанавливать каждое лето. Наконец, оконные блоки отводят влагу с боков и из-за этого не могут использоваться в стене.

Сквозные кондиционеры:
Настенные кондиционеры разработаны специально для использования в стене. Они уникальны тем, что воздух и влага выводятся исключительно через спину. Это важное отличие от оконных кондиционеров, которые выбрасывают воздух и влагу как в стороны, так и сзади.Обратите внимание: оконные кондиционеры НЕ подходят для использования в стене, так как компрессор может сгореть из-за неправильной вентиляции, а скопление влаги может привести к образованию плесени в стенах. Будучи своего рода специализированным продуктом, настенные кондиционеры, как правило, дороже оконных.

Как по физическим размерам, так и по холодопроизводительности настенные кондиционеры больше, чем оконные. Для установки большинство настенных блоков соответствуют стандартным размерам. Внутри стены также используется отдельный рукав для защиты от прямого контакта.Если в существующей втулке есть какой-либо зазор, его часто можно заполнить изолирующими полосками из пеноматериала.

Настенные кондиционеры чаще всего встречаются в кондоминиумах и квартирах. Управляющие зданиями и домовладельцы часто используют одинаковый размер рукава для каждой единицы, чтобы свести к минимуму проблемы, связанные с заменой. В домах с окнами необычного размера, которые не могут поддерживать традиционные оконные кондиционеры или модели створчатых окон, вместо них обычно используются настенные кондиционеры.

Створчатые кондиционеры:
Створчатые кондиционеры (также известные как кондиционеры с раздвижными створками) очень похожи на оконные блоки, за исключением того, что они предназначены для использования в рамных окнах с раздвижной створкой или металлической створкой.Створчатые кондиционеры высокие и тонкие, в отличие от традиционных оконных блоков, которые короткие и широкие.

Как правило, створчатые кондиционеры стоят дороже, чем традиционные оконные блоки, а также доступны в гораздо меньшем ассортименте. В целом, использование створчатых кондиционеров ограничено помещениями, в которых используются исключительно створчатые окна.

Кондиционер с выдвижным шасси:
Выдвижное шасси — это не столько стиль, сколько вариант установки кондиционеров.Термин «выдвижное шасси» технически означает, что внешний корпус и внутренняя механика устройства являются раздельными. В большинстве случаев два компонента разделяются во время установки. Сначала устанавливается внешний корпус, в окно или стену, а затем в корпус устанавливается внутренняя механика.

Кондиционеры воздуха с выдвижным шасси, как правило, представляют собой очень большие блоки, как правило, мощностью 15 000 БТЕ или выше. Возможность разделения часто является необходимым компонентом установки, так как внешний корпус и внутренняя механика вместе могут весить до 160 фунтов!

При вентиляции через боковые и заднюю части выдвижные блоки шасси технически являются оконными блоками. Однако многие модели выдвижных шасси можно устанавливать в стены. В документации на изделие будет указана максимальная толщина стенки. Например: если максимальная толщина стенки устройства составляет шесть дюймов, это означает, что модель может быть установлена ​​в стену, при условии, что толщина стены не превышает шести дюймов. Если толщина стены превышает максимальную толщину стены, она заблокирует важные выпускные отверстия, что ухудшит работу кондиционера и ухудшит его срок службы.

Центральный кондиционер:
Центральные кондиционеры устанавливаются снаружи и направляют холодный воздух в дом через воздуховоды, установленные в доме.Одним из преимуществ системы кондиционирования воздуха является то, что она обеспечивает самую тихую домашнюю среду благодаря своему расположению на открытом воздухе. Он также обеспечивает циркуляцию воздуха в помещении через фильтры, которые могут удалять загрязняющие вещества и улучшать общее качество воздуха.

Как правило, центральные кондиционеры дороги в покупке и установке. Из-за различий в системах отопления в домах требования к установке центральных кондиционеров могут быть сложными. Системы кондиционирования воздуха представляют собой специальное оборудование, которое может быть предоставлено по запросу.Для получения дополнительной информации поговорите со специалистом по устройствам о доступных вариантах. вернуться наверх

Что мне нужно знать о размерах кондиционеров и электрических требованиях?

Оконные кондиционеры имеют ширину от 18 до 26 дюймов и высоту от 12 до 18 дюймов. Выдвижные ребра позволяют устанавливать кондиционер в окна шириной от 36 до 42 дюймов. Напротив, створчатые кондиционеры имеют высоту около 20 дюймов и ширину 14 дюймов, за некоторыми исключениями.

Как правило, большинство настенных кондиционеров имеют ширину 24 дюйма и высоту 14 1/2 дюйма. Однако настенные кондиционеры GE являются исключением, поскольку они немного выше и шире (26 дюймов в ширину и 15 1/2 дюймов в высоту). Настенные кондиционеры должны плотно входить в монтажную втулку при правильной установке. Некоторые производители включают в свою упаковку изоляционную пену — размер кондиционера немного меньше, чем существующий рукав, этой пеной можно заполнить недостающее пространство.

Требования к электрическому напряжению также различаются.В качестве общего правила можно использовать следующее, но перед покупкой всегда проверяйте характеристики модели, которую вы рассматриваете.

Требуется 115 В:

  • Кондиционеры оконные до 15 000 БТЕ
  • Настенные кондиционеры мощностью до 10 000 БТЕ

Требуется 208/230 В:

  • Оконные кондиционеры 18 000 БТЕ и выше
  • Настенные кондиционеры 10 000–12 000 БТЕ

Также очень важно убедиться, что существующая розетка соответствует требованиям к напряжению и размеру новой вилки кондиционера. Квалифицированный электрик может обновить конфигурацию проводки и розетки, если это необходимо, также следует проверить использование усилителя, чтобы предотвратить срабатывание автоматического выключателя или предохранителя. вернуться наверх

Насколько мощным должен быть кондиционер для данного помещения?

Холодопроизводительность кондиционера измеряется в БТЕ или британских тепловых единицах. При определении того, какой размер кондиционера необходим для данного помещения, общее эмпирическое правило заключается в том, что на квадратный фут необходимо 20-30 БТЕ.Например, для охлаждения помещения площадью 400 квадратных футов наиболее подходящим является кондиционер мощностью от 8000 до 12000 БТЕ.

При выборе кондиционера для кухни имейте в виду, что потребуется дополнительная мощность охлаждения, чтобы компенсировать тепло, выделяемое кухонными приборами. Кроме того, помещения или полы, подверженные воздействию солнечных лучей, будут получать больше тепла и могут нуждаться в большем охлаждении. Как правило, кондиционеры на кухне или в комнате с большим количеством солнечного света требуют дополнительных 4000 БТЕ мощности охлаждения.

Если требуется охлаждение большой площади, например целого этажа, рассмотрите возможность использования двух небольших кондиционеров вместо одного большого. Холодный воздух циркулирует не так равномерно, как теплый воздух. Из-за этого один большой кондиционер может переохлаждать некоторые части комнаты, оставляя другие части недостаточно охлажденными. В большом помещении отдельно установленные кондиционеры более эффективно распределяют мощность охлаждения.

Помимо охлаждения, кондиционеры также осушают небольшое количество влаги из воздуха.Поэтому важно купить кондиционер с мощностью охлаждения, соответствующей размеру помещения, в котором он находится. Если кондиционер слишком мощный, помещение будет охлаждаться слишком быстро, чтобы удалить влагу. Это приводит к более низкой температуре в помещении с высоким уровнем влажности. Такая среда может привести к тому, что кондиционер будет включаться и выключаться, в конечном итоге создавая ощущение сырости и липкости в комнате. вернуться наверх

Какие новые и уникальные функции доступны в кондиционерах?

Современные кондиционеры

оснащены рядом функций, предназначенных для повышения энергоэффективности и простоты использования.Вот некоторые уникальные характеристики, на которые следует обращать внимание при покупке нового кондиционера:

Механические органы управления
Механические органы управления оснащены поворотной ручкой или переключателем для установки кондиционера на охлаждение в определенном диапазоне температур. Предустановленные настройки температуры, как правило, холодный, холодный и самый холодный.

Электронное управление
Электронное управление позволяет точно установить желаемую температуру в помещении. Кондиционер затем охлаждает комнату именно до такой степени.

Пульты дистанционного управления
Функция дистанционного управления, доступная только в моделях с электронным управлением, позволяет удобно управлять настройками кондиционера на расстоянии. Можно:

  • Включение или выключение кондиционера
  • Установите желаемую комнатную температуру на расстоянии
  • Активировать режим измерения, который отображает температуру в удаленной части комнаты по сравнению с местом, ближайшим к кондиционеру (в зависимости от модели)

Регулируемые вентиляционные отверстия
Регулируемые вентиляционные отверстия способствуют циркуляции воздуха.Если вентиляционное отверстие оставить в открытом положении, кондиционер будет втягивать свежий наружный воздух в комнату. Если выбрано вентилирование и вытяжка, кондиционер будет заменять воздух в помещении свежим наружным воздухом. Эта функция полезна для удаления из помещения резких запахов, таких как запах рыбы, чеснока или дыма.

Регулируемая скорость вентилятора
Регулируемая скорость вентилятора имеет несколько настроек, которые можно настроить в соответствии с личными предпочтениями. В режиме автоматического охлаждения скорость вращения вентилятора регулируется автоматически при изменении температуры в помещении. В режиме автоматического охлаждения более низкая температура в помещении снижает скорость вращения вентилятора, а более высокая температура в помещении увеличивает ее.

Спящий режим
Спящий режим можно запрограммировать на постепенное снижение желаемой температуры в течение нескольких часов. Эта операция ограничивает количество энергии, используемой для охлаждения, сберегая энергию. Опция отложенного запуска позволяет пользователю автоматически запускать или останавливать работу кондиционера в более позднее время.

LCDI (устройство обнаружения и прерывания тока утечки)
Для повышения безопасности и предотвращения возгорания, связанного с электричеством, многие кондиционеры оснащены устройством обнаружения и прерывания тока утечки, иногда сокращенно LCDI.Устройство LCDI контролирует ток шнура питания кондиционера и отключается при обнаружении повреждения шнура.

Бесшумная работа
Для обеспечения бесшумной работы в кондиционерах используются уникальные конструкции и инженерные решения, помогающие снизить уровень шума. Звукопоглощающая пена, расположенная вокруг корпуса кондиционера, помогает минимизировать вибрацию корпуса. Часто двигатель вентилятора и компрессор кондиционера крепятся к шасси с помощью звукопоглощающих прокладок. вернуться наверх

Как энергосберегающий кондиционер может принести пользу мне и окружающей среде?

Современные кондиционеры с небольшими компрессорами и настраиваемыми опциями программирования потребляют значительно больше энергии, чем модели, выпущенные всего восемь лет назад.В дополнение к потреблению электроэнергии эффективность кондиционера можно рассчитать по его EER или рейтингу энергоэффективности (который представляет собой мощность BTU, деленную на его рабочую мощность). Чем выше рейтинг энергоэффективности, тем эффективнее кондиционер.

Чтобы соответствовать сертификации Energy Star, кондиционер должен потреблять на 10 % меньше энергии, чем это предусмотрено государственными стандартами. Обновление старого кондиционера моделью Energy Star не только приносит больше денег, но и помогает снизить общее воздействие на окружающую среду. Фактически, если бы каждый кондиционер, продаваемый в Соединенных Штатах, соответствовал стандартам Energy Star, он предотвратил бы выбросы парниковых газов на 1,3 миллиарда фунтов, что эквивалентно выхлопу 115 000 автомобилей. вернуться наверх

Как я могу дополнительно защитить инвестиции в мой новый кондиционер?

Большинство производителей предлагают ограниченную гарантию на свой продукт сроком на один год. Всего за 50 долларов компания Warners’ Stellian предлагает гарантию защиты продукта, предназначенную для того, чтобы ваш новый кондиционер работал так же эффективно, как и в день его покупки.Наша гарантия защиты продукта распространяется на все функциональные детали и работы по вашему новому устройству на срок до двух, трех или пяти лет. вернуться наверх

Мы надеемся, что вы нашли это руководство по покупке полезным и информативным, и мы ценим время, которое вы потратили на его прочтение. Если у вас есть вопросы, на которые нет ответов в этом руководстве, свяжитесь с нами.

Электрический совет дня: портативные оконные блоки переменного тока – 5 вещей, которые вы должны знать | Ремесленник Электрик

Домой > Совет дня > Совет дня по электротехнике: портативные оконные блоки переменного тока — 5 вещей, которые вы должны знать

Электрический совет дня: портативные оконные блоки переменного тока — 5 вещей, которые вы должны знать

Накаляется жара… и мы все ищем способы сохранять прохладу.Для многих людей и многих приложений портативный оконный кондиционер является единственным вариантом для хорошего ночного сна. Хотя эти приборы действительно обеспечивают столь необходимое охлаждение, они также создают серьезные проблемы с электробезопасностью.

Вот 5 вещей, которые вы должны знать при использовании или установке портативного оконного кондиционера.



1) В идеальной установке они не должны быть подключены к удлинителям – если вам необходимо использовать удлинитель, убедитесь, что его сечение больше, чем у шнура на устройстве.

2) Многие оконные блоки переменного тока предназначены для работы от общей цепи на 15 или 20 А, но некоторым требуется выделенных линий только для использования переменного тока. Перед использованием убедитесь, что вы проверили мощность усилителя на устройстве и рекомендации производителя по технике безопасности. Будьте осторожны, подключая эти устройства к *любой старой розетке*, чтобы не перегрузить ответвленную цепь. Никогда не рекомендуется запускать более одного устройства в одной цепи.

3) Проверьте шнур и розетку – если они нагреваются, то вы рискуете перегрузиться, если они ГОРЯЧИ на ощупь, то вы перегружаете какую-то часть цепи или проводники.Также обратите внимание на приглушение света и перебои в подаче электроэнергии, связанные с включением и выключением переменного тока.

4) Старые дома, в которых все еще есть незаземленная проводка ручек и трубок, представляют серьезную угрозу безопасности. Эти старые цепи никогда не были рассчитаны на то, чтобы на них можно было нагружать устройства с высоким спросом. Никогда не рекомендуется использовать оконный переменный ток в схеме с ручкой и лампой.

5) Штепсельные адаптеры… вы знаете маленькие двухштырьковые «мошенники», которые позволяют подключать заземленный шнур к незаземленной розетке.Когда дело доходит до оконных кондиционеров, просто не делайте этого. Есть очень веская причина, по которой эти устройства имеют заземляющий штырь на шнуре.



Установка кондиционеров – Здания

Перед покупкой или установкой

  • Рассчитайте размер помещения, которое нужно охладить, чтобы купить кондиционер достаточной мощности.
  • Получить разрешение на установку от управления зданием.
  • Убедитесь, что электроснабжение соответствует требованиям. Блоки переменного тока должны иметь специальные розетки.
  • Убедитесь, что окно и рама, на которой будет установлен блок, находятся в хорошем состоянии.

Инструкции по установке

  • Следуйте инструкциям производителя.
  • Убедитесь, что устройство надежно установлено. Поддерживайте устройство снизу или прочно закрепите его изнутри с помощью уголков. Вы можете использовать металлические скобы, монтажные рейки и т.п.
  • Опорные металлические кронштейны, внутренние уголки и т. д. должны быть конструктивно прикреплены к зданию и должны быть достаточно прочными для размера и веса блока переменного тока.
  • Предметы или прокладки, используемые для регулировки положения блока переменного тока, должны иметь независимый источник крепления или крепления.
  • Закрепите выравнивающие объекты, чтобы предотвратить их движение и смещение из-за вибрации от блока переменного тока, ветра и других погодных условий.
  • Установите блок переменного тока так, чтобы он оставался на месте при открытии окна, или закрепите его так, чтобы окно нельзя было случайно открыть.
  • Слегка наклоните устройство, чтобы обеспечить слив воды, но не наклоняйте слишком сильно.
  • Не используйте незакрепленные предметы, такие как деревянные бруски, кирпичи, телефонные книги, гипсокартон или банки, для поддержки выравнивания блока переменного тока.
  • Не ставьте ничего (телевизионные антенны, спутниковые тарелки, растения и т. д.) на блок переменного тока.
  • Не закрывайте противопожарные окна или другие выходы блоком переменного тока.

Разрешения

Разрешение на работу или разрешение на использование оборудования, как правило, не требуется для установки обычного оконного блока кондиционирования воздуха, если только блок не превышает трех тонн/36 000 БТЕ/ч.Для получения дополнительной информации см. Строительный кодекс Нью-Йорка.

Техническое обслуживание

Важно периодически проверять положение кондиционера и состояние оконной рамы, чтобы убедиться, что кондиционер остается закрепленным и закрепленным.

Полезные ссылки

Все о силовых токах и напряжении кондиционера

Лето не за горами, а на горизонте уже не за горами жара. Для многих это означает, что пришло время приобрести кондиционер.

Одна вещь, которую многие люди, покупающие кондиционер, забывают учитывать, — это электрическая составляющая.Другими словами, каков правильный размер и мощность кондиционера для вашего конкретного помещения? И способны ли розетки в вашем доме подавать электроэнергию, необходимую для устройства? И как вы можете знать?

Неудивительно, что кондиционеры в целом потребляют значительное количество электроэнергии, и если вы приобретете неправильный размер, вы можете в конечном итоге потратить электроэнергию (и деньги) впустую.

Прежде чем выбрать кондиционер для дома или помещения, соберите необходимую информацию о напряжении и токе кондиционера, чтобы быть уверенным, что вы получаете наилучшее решение за свои деньги.

В чем разница между напряжением, силой тока и мощностью?

Когда вы начнете искать кондиционер, вы заметите, что они часто маркируются тремя различными параметрами электроэнергии: напряжением, силой тока и мощностью в ваттах. Каждый из них относится к отдельному элементу электрической работы кондиционера.

  • Напряжение — это электрический потенциал между двумя точками. Машины с более высоким напряжением приводят к более низкому потреблению тока, что позволяет устройствам работать дольше и иметь более высокую мощность.
  • Амперы — часто называемые «амперами» — сообщают вам, сколько электричества проходит между двумя точками за заданный промежуток времени. Приборам требуется цепь, которая может выдержать количество ампер, потребляемых от нее, иначе они отключат автоматический выключатель.
  • Наконец, ватт — это электрическая энергия, необходимая для того, чтобы что-то работало. Чаще всего мы видим ватты, указанные в нашем счете за электроэнергию, чтобы показать, сколько энергии мы использовали в конкретном месяце.

Знание разницы между этими измерениями может помочь вам определить, какой блок будет лучшим вариантом для вашего помещения, исходя из того, насколько он мощный или экономичный.

Типы кондиционеров и их требования к электроэнергии

Мини-сплит-кондиционер Требования к электричеству

Подавляющему большинству мини-сплитов требуется напряжение 208/240 вольт. Некоторым блокам меньшей мощности требуется только 110/120 вольт. В зависимости от мощности BTU требования к усилителю могут варьироваться от 15 до 45 ампер. Для всех мини-сплитов требуется выделенная цепь. Сетевой фильтр также можно использовать для защиты оборудования от скачков напряжения.

Электрические требования блока PTAC

Для всех блоков PTAC требуется напряжение 208/240 вольт (или 265/277 вольт для некоторых коммерческих проектов).Имеются устройства на 15, 20 или 30 ампер. Большинство блоков PTAC подключены к сети, хотя при желании их можно подключить жестко. Некоторые устройства поставляются со сменными шнурами, в то время как другие необходимо заказывать с предварительно прикрепленным правильным шнуром. Чтобы увидеть различные поверхности штекеров и то, сколько ампер они выдерживают, нажмите здесь. Если вы не уверены, какой из них вам нужен, обязательно свяжитесь с нами перед заказом. Блоки PTAC требуют выделенной цепи.

Электрические требования оконного кондиционера

Оконные блоки

доступны с различными электрическими требованиями.Небольшие устройства обычно работают от стандартного напряжения 110/120 вольт и могут подключаться к обычной настенной розетке. Некоторым крупным моделям требуется 208/240 вольт. Эти устройства имеют различные типы вилок в зависимости от того, сколько ампер им требуется.

Электрические требования к настенному кондиционеру

Блоки

TTW обычно доступны в версиях на 110/120 вольт или 208/240 вольт. Настоятельно рекомендуется подключить настенный блок к выделенной цепи.

Требования к центральному электроснабжению переменного тока

Центральные блоки кондиционирования воздуха требуют 208/240 вольт.Они должны быть жестко подключены и иметь выделенную цепь. Единицам требуется где-то от 15-60 ампер в зависимости от того, сколько тонн они.

Внимательно прочитайте, планируйте соответственно

При просмотре различных вариантов вы также можете обратить внимание, есть ли изображение типа вилки, необходимого для устройства, которое вы ищете. Эти розетки могут помочь вам определить, достаточно ли розетки, которую вы планируете использовать для вашего кондиционера, или она требует установки электриком.

В зависимости от размера вашего кондиционера, для него также может потребоваться отдельная цепь, что означает, что никакие другие приборы не могут быть подключены к розетке одновременно. Это важно иметь в виду, особенно если вы устанавливаете кондиционер в таком месте, как кухня, где, вероятно, есть много других вещей, которые нужно будет подключить.

Знай свой кондиционер Электричество

Прежде чем бежать и покупать кондиционер, важно немного узнать о том, как работает электричество для системы переменного тока, чтобы убедиться, что вы тратите свои деньги с умом и эффективно охлаждаете свой дом.

Запомните разницу между напряжением (электрическим потенциалом), силой тока (электрическим потоком) и мощностью (электрической мощностью) и обратите внимание на различия между рассматриваемыми единицами измерения. Рассмотрите диапазон требований к мощности между центральными кондиционерами и оконными блоками и то, как эти различия в напряжении могут повлиять на розетку, которая вам понадобится. Если вы не уверены, что вам нужно, обратитесь к специалисту, который может дать вам совет.

Наконец, подумайте, прежде чем ходить по магазинам. Подумайте о том, куда нужно будет подключить блок кондиционера, и убедитесь, что у вас есть специальная розетка только для вашего блока кондиционера, если для него потребуется отдельная розетка.

Имея базовые знания о внутреннем устройстве блоков и систем кондиционирования воздуха, вам будет легче найти идеальный вариант для вашего помещения.

Здесь, в Total Home Supply, у нас есть из чего выбрать, чтобы вы могли быть полностью готовы к летнему зною.

Безопасно ли подключать кондиционер к удлинителю? – Свобода выживания

Поделись, пожалуйста!

Помню, несколько лет назад у меня был настенный кондиционер, который не доставал до розетки.Я задавался вопросом, могу ли я использовать удлинитель с удлинителем. Итак, я провел небольшое исследование и вот что выяснил.

Небезопасно подключать блок переменного тока к обычному удлинителю, так как это может привести к возгоранию. Вместо этого вы можете использовать стабилизаторы напряжения. Эти устройства выглядят и функционируют так же, как удлинители, но с дополнительной защитой от скачков напряжения, которые могут повредить ваше устройство.

Для кондиционеров удлинитель, подобный этому от Amazon, также является защитой от перенапряжений.Это 4500 Дж и удобный шнур длиной 6 футов. Вы также можете обновить и получить 12-дюймовый шнур.

Теперь, когда вы знаете, как избегать разветвителей, давайте поговорим об удлинителях и устройствах защиты от перенапряжений, о том, нужны ли они вам и какой тип приобрести.

Можно ли подключить переменный ток к удлинителю?

Удлинители

обычно изготавливаются из кабелей, которые не подходят для тяжелых условий эксплуатации. Эти приборы потребляют большое количество электрического тока после их включения, с чем большинство удлинителей не справляются, поскольку их кабели недостаточно прочны, чтобы справиться с таким уровнем тока.На самом деле, если вы подключаете большие приборы, такие как кондиционеры, холодильники или обогреватели, к обычному удлинителю, вы просто напрашиваетесь на неприятности и создаете опасную ситуацию, при которой может возникнуть пожар.

В зависимости от того, насколько велики текущие потребности вашего крупного электроприбора, как только вы подключите его к удлинителю, вам, вероятно, даже не придется слишком долго ждать, прежде чем вы почувствуете запах горящей резины. Это означает, что ваш удлинитель уже плавится из-за сильного нагрева, который вызывает ток.

Важный совет: В случае перегрева и плавления не пытайтесь вытащить вилку переменного тока из удлинителя. В этот момент уже слишком жарко, чтобы вы могли обжечься или получить удар током. Вместо этого вам нужно найти автоматический выключатель и отключить его, чтобы временно отключить электропитание и предотвратить дальнейшее нагревание удлинителя.

Если вы действительно хотите использовать удлинитель, убедитесь, что он промышленного класса, а его кабель достаточно толстый, чтобы он не нагревался слишком сильно или вообще не нагревался при подключении к нему переменного тока.Тем не менее, , для обеспечения безопасности всегда лучше просто подключить кондиционер напрямую к специальной настенной розетке вместо использования удлинителей или удлинителей.

Нужен ли мне сетевой фильтр для моего переменного тока?

Сетевой фильтр — это специально изготовленное устройство для защиты ваших электроприборов и других устройств от скачков напряжения. Это похоже на типичный удлинитель, к которому вы можете подключить несколько устройств и приборов только от одной розетки вашей настенной розетки. Тем не менее, у сетевых фильтров есть нечто, называемое рейтингом Джоуля, который вы можете использовать, чтобы различать их между удлинителями.

Но нужен ли вам сетевой фильтр? Короткий ответ: как правило, вам не нужен сетевой фильтр. Однако, если удары молнии часто случаются в любой момент, можно просто отключить устройство от сети.

Во время грозы или удара молнии происходит скачок напряжения, при котором возникают опасно высокие напряжения и токи. Обычно этим занимается ваша электроэнергетическая компания, но они не могут смягчить их все. Иногда блуждающие токи или напряжения, которые пропустила система защиты вашей коммунальной службы, могут попасть в вашу электрическую систему, что приведет к серьезному повреждению ваших приборов.

Может ли скачок напряжения повредить кондиционер?

Хотя опасные скачки напряжения можно считать редким явлением, профилактика всегда лучше лечения. Добавление еще одного уровня защиты для вашего блока переменного тока может гарантировать, что вам не придется раскошеливаться на ремонт или, возможно, купить новый из-за непоправимого ущерба, вызванного скачками напряжения. Просто убедитесь, что вы получили рейтинг для работы с блоком переменного тока.

Каждое устройство, использующее для работы электричество, подвергается риску во время скачков напряжения.Современные блоки переменного тока, особенно те, которые считаются высокоэффективными, более подвержены этому, поскольку они содержат электрические компоненты, которые очень чувствительны к колебаниям мощности. В зависимости от степени скачка напряжения повреждения могут варьироваться от минимальных, которые еще можно отремонтировать, до катастрофических, при которых вам придется покупать новый из-за непоправимых повреждений, нанесенных вашему устройству.

Чтобы предотвратить такие повреждения вашего блока переменного тока и других ваших электрических приборов и устройств, крайне важно использовать эффективные меры защиты, которые настолько надежны.Таким образом, вы можете спокойно пережить все испытания, когда штормы или другие события могут вызвать скачки напряжения.

Одним из таких способов является использование сетевого фильтра. Тем не менее, с практической точки зрения, вы можете просто отключить свой кондиционер и другие электроприборы во время грозы, чтобы полностью устранить угрозу скачков напряжения.

Сколько стоит устройство защиты от перенапряжения переменного тока?

Большинство сетевых фильтров стоят довольно дешево. Вы даже можете найти его всего за 20 долларов. Тем не менее, вы должны убедиться в качестве и законности приобретаемых вами сетевых фильтров.Найдите печать «Underwriter’s Laboratories» или UL и проверьте, указано ли, что устройство защиты от перенапряжения является «ограничителем скачков напряжения».

В основном цена и эффективность сетевых фильтров зависят от номинала Джоуля. В этом случае, чем выше показатель Джоуля, тем лучше. Как правило, вам понадобится устройство защиты от перенапряжения с номиналом 2000 Дж или более, если вы хотите гарантировать, что ваш блок переменного тока будет защищен при скачках напряжения.

Заключительные мысли

Подключение устройства или блока переменного тока к сети электропитания неправильного типа может быть дорогостоящим и опасным решением.
