Как выбрать, подобрать вакуумный насос? – Статьи

Очень часто при разговоре с заказчиком приходиться слышать фразу: «мне нужен вакуумный насос!». На вопрос: «какой конкретно?» многие ответить не в состоянии и звучит что-то типа: «ну простой вакуумный насос». Действительно, в понимании большинства обывателей вакуумный насос – это некий агрегат, который делает в замкнутом объеме давление ниже атмосферного… чтобы воздух сделать пожиже … вот, собственно, и все. А между тем, самих типов, производителей и моделей вакуумных насосов существует множество. Каждый из них разработан под определенные задачи и условия эксплуатации. Порой очень непросто сразу определить, какой именно агрегат необходим в данных конкретных условиях, но есть ряд показателей и требований, которые помогают сделать выбор, не переплачивая лишних денег и, получая, именно то, что требуется.

Давайте на конкретных примерах рассмотрим, как осуществляется первичный подбор вакуумной техники.

Сразу оговоримся, что насос должен качать чистый воздух без агрессивных и взрывоопасных примесей, в 80% случаев использования вакуумные насосы перекачивают именно чистый воздух.

Есть две основные технические характеристики, которые необходимо знать при выборе вакуумного насоса:

Номинальная производительность – скорость, с которой насос откачивает газ из ограниченного объема (как ее рассчитать описано в статье как рассчитать производительность вакуумного насоса?). Единицами измерения являются м3/ч, л/мин, реже м3/мин. Чем больше производительность насоса, тем он крупнее и тяжелее.

Остаточное давление – предельный вакуум в замкнутом объеме, при котором производительность насоса падает практически до нуля, и он продолжает работать только на поддержание достигнутого вакуума. Т.е. лучше этого вакуума та или иная конструкция вакуумного наоса обеспечить уже не может, поэтому и говорят «предельный вакуум». Единиц измерения остаточного давления множество: атм.

, кг*с/см2, Па, мбар, мм ртутного или водного столба и т.д. В таблице 1 указаны наиболее часто используемые единицы давления и их соотношение.

Таблица №1: Таблица соотношений единиц давлений


Имея эти две характеристики, не составит особого труда сделать первичный подбор и определиться с предстоящими расходами на покупку насоса.

Теперь чуть больше теории, и начнем с остаточного давления:
Атмосферным давлением называют давление многокилометровой воздушной оболочки (столба) над поверхностью земли. Оно составляет 1013 мбар, именно такое давление присутствует в откачиваемых объемах перед запуском в работу вакуумного насоса. С началом работы насоса эта цифра начинает снижаться и устремляется к 0 по мере откачки воздуха из объёма. Но получить полный ноль в земных условиях практически невозможно. Давление 0 мбар означало бы, что в объёме не осталось ни одной молекулы газов. Здесь надо знать, что чем ниже показатель остаточного давления, тем лучше вакуум в объеме, и тем сложнее и дороже вакуумный насос для получения такого вакуума (за редкими исключениями).


Далее мы рассмотрим основные типы вакуумных агрегатов, которые присутствуют сейчас на рынке. Они имеют разные принципы действия, что дает им определенные плюсы и минусы при тех или иных условиях эксплуатации.

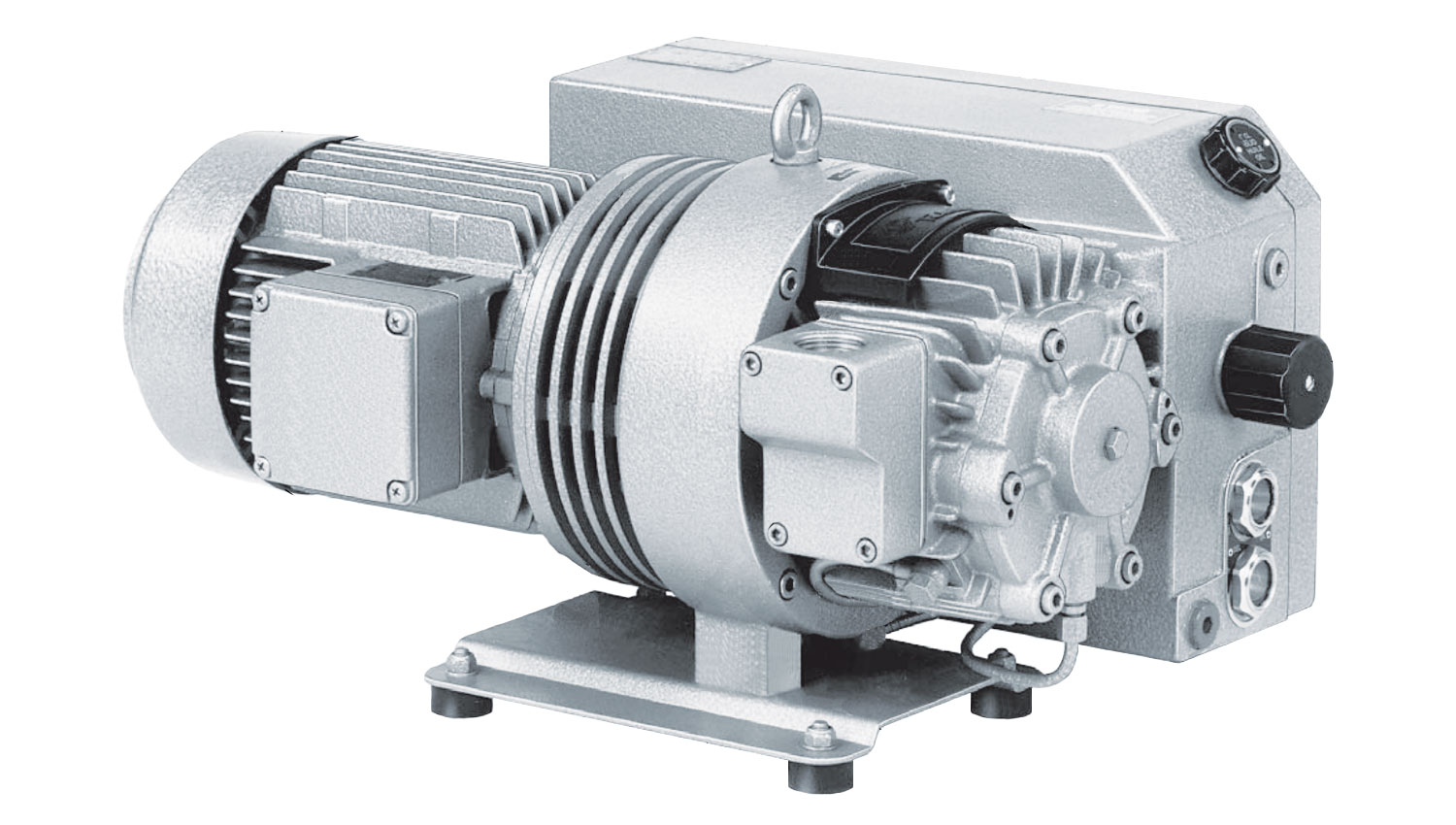

Пластинчато- роторные маслоуплотняемые одноступенчатые
Производимый вакуум: от 0,1 до 800 мбар ост.
Производительность: от 4 до 1600 м3/ч

Плюсы:
относительно глубокий вакуум, широкий диапазон производительностей – до 1600 м3/ч, совершенство и надёжность конструкции.
Минусы: необходимость замены масла, есть расходные элементы – такие как выхлопные и масляные фильтры, уплотнения и т.д.

Эти насосы одни из самых продаваемых, что связано с их универсальностью, оптимальной надёжностью и относительной неприхотливостью в эксплуатации.

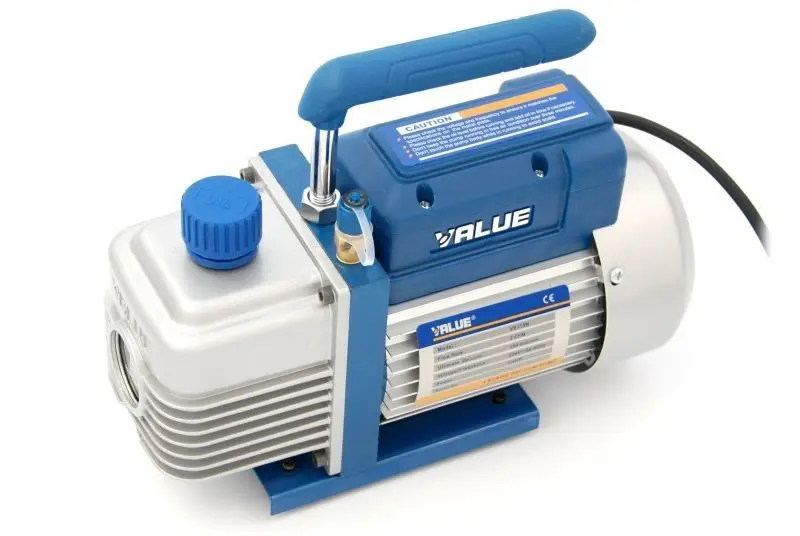

Пластинчато-роторные маслоуплотняемые двухступенчатые
Производимый вакуум: от 0,0005 до 50 мбар ост.
Производительность: от 1,8 до 360 м3/ч

Плюсы:
хороший, глубокий вакуум, производительность позволяет их использовать на серьезных промышленных производствах
Минусы: выхлоп масла при работе в плохом вакууме, ограничения для использования при плохом вакууме, необходимость замены масла и серьезная дороговизна по сравнению с одноступенчатыми.

В целом, данные насосы используются не часто, но есть процессы, где необходим хороший вакуум при высокой производительности.

Сухие пластинчато- роторные
Производимый вакуум: от 100 до 1013мбар
Производительность: от 3 до 500 м3/ч

Плюсы:
Сухой принцип работы – в откачиваемом объёме нет паров масел, смазки не используются вообще.
Минусы: Не всегда достаточно такого вакуума, износ рабочих лопаток, ограничения по производительности, существенный нагрев при длительной работе.

Берут на пищевые производства и полиграфию, там, где важна чистота в откачиваемых объёмах и где в окружении неприемлемы пары и капли масла.

Кулачковые (сухие, безмасляные)
Производимый вакуум: от 20 до 1013 мбар
Производительность: от 60 до 400 м3/ч

Плюсы: сухой принцип работы – в откачиваемом объёме нет загрязнений, низкое потребление энергии, отсутствие изнашиваемых деталей, высокая – до 1000 м3/ч производительность.
Минусы: относительно низкий уровень вакуума и температурные нагрузки при продолжительной работе.


Водокольцевые вакуумные насосы
Производимый вакуум: от 33 до 1013 мбар
Производительность: от 3 до 45000 м3/ч

Плюсы:
простота конструкции; возможность откачивать грязные и опасные потоки; низкая цена.
Минусы: потребление воды и высокое энергопотребление.

Одни из самых старых типов вакуумных насосов, и, в то же время самые распространенные за счет своей простоты, универсальности и производительности.

Вихревые вентиляторы
Производимый вакуум: от 600 до1013 мбар
Производительность: от 40 до 1500 м3/ч

Плюсы:
компактность, простота в конструкции и эксплуатации, низкая цена.
Минусы: относительно слабый вакуум, существенное снижение производительности с улучшением вакуума, нагрев при длительной работе и высокое энергопотребление.

Мембранные вакуумные насосы
Производимый вакуум: от 0,5 до 1013 мбар
Производительность: от 0,5 до 16,8 м3/ч
Плюсы: компактность, низкий уровень шума в работе, хороший вакуум, отсутствие быстроизнашиваемых элементов ( кроме мембран)
Минусы: ограничение в производительности Чаще всего используется в лабораториях, возможны химстойкие и взрывозащищённые исполнения

Мембранные микро-насосы
Производимый вакуум: от 200 до 1013 мбар
Производительность: от 0,3 до 4,5 л/мин (т. е. от 0,018 до 0,27 м3/ч)
Плюсы: компактные, бесшумные; отсутствие смазки
Минусы: ограничение по производительности, плохой вакуум

Благодаря компактным размерам часто встраиваются в оборудование, используются в лабораториях.

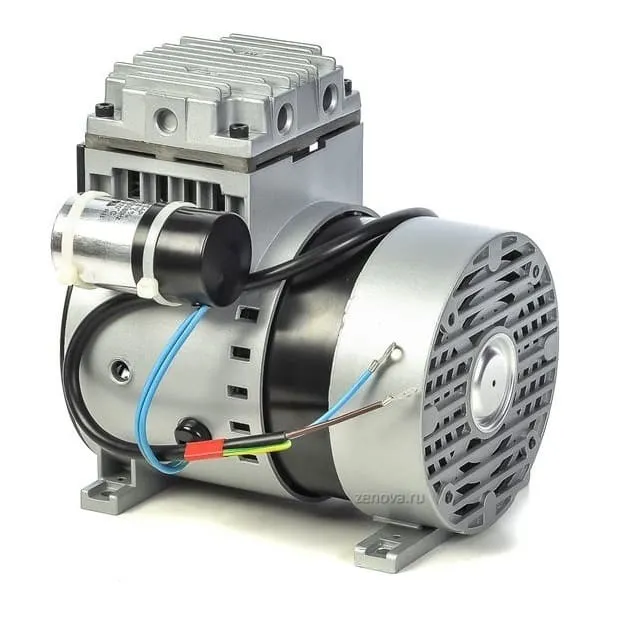

Поршневые микро-насосы
Производимый вакуум: от 80 до 1013 мбар
Производительность: от 3,3 до 78 л./мин (т.е. от 0,198 до 4,68 м3/ч)

Плюсы:
компактность, развивают хороший вакуум и могут отлично работать в режиме компрессора.
Минусы: более шумные в работе по сравнению с мембранными аналогами; износ поршневой группы.


Теперь рассмотрим несколько конкретных примеров по предварительному подбору вакуумного насоса.

Пример №1.
Вакуумный насос для вакуумного пресса (производство мебели, наклейки шпона)
Технические требования: предельный вакуум: 20 мбар ост. , производительность 100 м3/ч
Как мы видим по вакууму и производительности, нам подойдут следующие типы насосов:

1. Пластинчато-роторные маслоуплотняемые
2. Пластинчато-роторные маслоуплотняемые двухступенчатые

Мы уже говорили о том, что чем глубже вакуум делает насос, тем он дороже. Так как нам не нужен вакуум порядка 0,0005 мбар, значит нет смысла переплачивать за двухступенчатый. Таким образом, в данном случае выбираем насос пластинчато-роторный маслоуплотняемый. По цене и характеристикам он будет оптимален.

Пример №2.

Вакуумный насос для упаковочной машины (упаковка готовых изделий в плёнку под вакуумом)
Технические требования: предельный вакуум: 500 мбар ост. Производительность 200 м3/ч
В данном случае под указанные характеристики подходят несколько типов насосов:

1.Пластинчато-роторные маслоуплотняемые
2.Кулачковые (безмасляные)
3.Водокольцевые вакуумные насосы

Если смотреть по цене то получаем следующую картину
• Самые дорогие – Кулачковые (безмасляные). Эти насосы используют в тех случаях, когда откачиваемый воздух должен быть чистым. У нас такая задача не стоит.
• Чуть дешевле – Пластинчато-роторные маслоуплотняемые
• Самый дешевый вариант – Водокольцевые вакуумные насосы.

Учитывая специфику работы водокольцевых машин, сразу надо подумать о возможности подачи воды в насос и последующей ее утилизации. Если это не является проблемой, то оптимальный выбор – водокольцевой. Если же подача воды проблематична, то стоит остановиться на пластинчато-роторном маслоуплотняемом.

Пример №3 Вакуумный насос для подачи бумаги и чернил в струйном плоттере
Технические требования: предельный вакуум: 300 мбар ост. Производительность 2,5 л./мин (0,15 м3/ч) Основное требование: компактные размеры!

В этом примере подходит только один вариант – мембранные микро насосы. На нем и стоит остановиться.

Все приведенные примеры представлены для понимания самой процедуры первичного выбора вакуумного оборудования. Есть еще очень много нюансов, которые способны влиять на окончательный выбор, но их уже нужно рассматривать индивидуально и мы постараемся рассмотреть часть из них в наших будущих статьях и публикациях.

Желаем вам хорошего выбора!

При копировании данного материала активная ссылка на источник обязательна!

Наноиндустрия – научно-технический журнал – Наноиндустрия

Получено: 20.11.2020 г.

27–29 октября 2020 года в Москве, в МВЦ “Крокус Экспо”, проходила очередная XV международная выставка вакуумного и криогенного оборудования “VacuumTechExpo 2020”. Организатор выставки – Международная выставочная компания. Выставка проводилась при поддержке Российского научно-технического вакуумного общества им. академика С.А.Векшинского.

Участники продемонстрировали вакуумные насосы и камеры, вакуумметры, преобразователи давления, вакуумную арматуру и установки для нанесения функциональных покрытий, вакуумные печи и сушильные шкафы, а также крионасосы, криоловушки и кулеры. На выставке было представлено много новинок оборудования российского и зарубежного произ­водства, которые вызвали интерес потенциальных покупателей – специалистов, заинтересованных в выборе оборудования для предприятий различных отраслей российской промышленности.

В очередной раз проводился конкурс “Лучший инновационный продукт в сфере высоких технологий”. Победителями конкурса стали семь инновационных продуктов, отражающих современный уровень и тенденции развития мировой и отечественной вакуумной техники и технологии. Они были отмечены памятными призами.

ООО “ОКБМ-ТО” (Калининград). Установка для герметизации электродов ЛБКЯ.442352.015-02

Установка предназначена для проведения процесса электростатической сварки оптических деталей в вакууме, который обеспечивает герметизацию металлических электродов и штенгеля в диэлектрическом корпусе оптического изделия (например, лазерного гироскопа).

Технологические операции откачки колпака и нагрева изделий по заданной циклограмме выполняются в автоматическом режиме.

Конструкция установки обеспечивает ее эксплуатацию в особо чистой производственной зоне.

Основные отличия установки:

  • выполнение технологического процесса герметизации электродов в полуавтоматическом режиме работы установки позволяет повысить производительность и выход годных оптических изделий;
  • минимальные размеры и моноблочное конструктивное исполнение установки позволяют разместить установку на меньшей площади и снизить затраты на ежедневное техобслуживание в особо чистой производственной зоне.

В этом году в ООО “ОКБМ-ТО” изготовлено шесть установок герметизации электродов для предприятия квантовой электроники, произ­водящего отечественные навигационные системы, в том числе для нового пассажирского самолета МС-21.

ООО “ЮЭйч Вакуум” (Москва). Турбомолекулярный насос российского производства UHVacuumRST 80

Турбомолекулярный насос российского производства UHVacuumRST 80 обладает следующими характеристиками:

  • быстрота действия по азоту: 75 л/с;
  • предельное давление: 3,2 ∙ 10–9 мбар;
  • давление запуска: 100 мбар;
  • скорость вращения ротора ТМН: 81 000 об/мин;
  • время старта: менее 2 мин;
  • возможность адаптации под контроллер стороннего производителя;
  • использование керамических подшипников с консистентной смазкой;
  • устойчивость к прорыву атмосферы;
  • устойчивость к вибронагрузкам;
  • отсутствие магнитного поля;
  • фланец ISO63, CF63 или KF40 на выбор заказчика.

Насосы эффективно используются как в качестве самостоятельных единиц, так и в составе откачных постов на их основе такими организациями, как НИЦ “Курчатовский институт”, ФТИ “Иоффе”, МГТУ им. Н. Э. Баумана, ФНИЦ “Кристаллография и фотоника” РАН и др.

ПГ МИДА (ЗАО “Микроэлектронные нормализаторы и системы”, ООО “Мидаус”, г. Ульяновск). Датчики давления для вакуумной техники

С 2019 году в ПГ МИДА выпускаются эталонные датчики абсолютного, избыточного давления, разрежения, давления-разрежения класса 0,05%. Для применения в вакуумной технике разработан эталонный датчик абсолютного давления МИДА-ДА-15-Э c фланцевым присоединением KF25.

В эталонных датчиках используются тензопреобразователи на основе гетероэпитаксиальных структур “кремний на сапфире”, что обеспечивает высокую точность, стабильность и надежность приборов. Эти датчики обеспечивают суммарную погрешность <0,05% в диапазоне температур от +10 до +40 °С. Коррекция нелинейности и температурной погрешности выполняется в электронном блоке датчика, при этом термочувствительным элементом является мостовая измерительная схема ТП, что позволяет снять вопрос о равенстве температуры преобразователя и термочувствительного элемента.

Настройка и последующее считывание результатов измерений осуществляется посредством интерфейсов RS-485. Для взаимодействия с датчиками используется протокол Modbus. Следует отметить высокое быстродействие таких датчиков, достигаемое за счет применения производительного микроконтроллера и высокоскоростного АЦП. Так, минимальное время измерения (с момента получения команды датчиком и до момента выдачи сообщения с результатом) для датчиков МИДА-15 равно 25 мс. Максимальное время ответа зависит от таких настроек, как количество точек усреднения, использование аппаратного фильтра, интервал проведения измерений. Разрешающую способность удалось улучшить до 0,3 Па за счет использования 24-битных АЦП по сравнению с разрешением порядка 2 Па у приборов на 16-битных АЦП.

Эти датчики внесены в реестр средств измерений РФ. В конце 2019 года произошло расширение аккредитации метрологической службы ООО “Мидаус”, и теперь предприятие имеет право на самостоятельную периодическую поверку приборов давления класса 0,05%.
В научно-исследовательской лаборатории ПГ МИДА было проведено сличение эталона 1-го разряда (манометр абсолютного давления МПА-15) с датчиками МИДА-ДА-15-Э на давление 100 кПа.
На сегодняшний день датчики МИДА-ДА-15-Э уже успешно прошли предварительную проверку в термобарокамере и эксплуатируются в ООО “СТиКС”.

ООО “НПП “НИТТИН” (Белгород).
Высоковакуумная автоматическая установка для нанесения пленок тугоплавких металлов платиновой группы (Os, Ir, Re и др.) и их сплавов на рабочую поверхность металлопористых катодов методом ионно-плазменного напыления

Установка включает в себя вакуумную электрическую установку камерного типа, установленную на монтажной раме, и стойку с блоками электропитания и управления.
Установка в автоматическом режиме в одном цикле обеспечивает воспроизводимые технологические процессы травления поверхности спеченных металлопористых катодов и последующего нанесения на их поверхность тонких пленок из тугоплавких металлов с максимальным диаметром обрабатываемых объектов – до 100 мм.

Балтийский федеральный университет им. И. Канта (Калининград). Система импульсно-лазерного осаждения

Установка включает в себя прямоугольную вакуумную камеру, с расположенными под различными углами вакуумными портами. Камера оснащена передней дверцей, установленной на регулируемых петлях. Уплотнение крышки осуществляется при помощи резинового шнура. В крышке находится патрубок, на котором установлено смотровое окно, позволяющее осуществлять визуальный контроль процесса лазерной абляции. В правой стенке камеры расположены три порта CF63, в том числе один, установленный под углом к стенке, служащий для установки пирометра и контроля температуры подложки.

На верхней стенке расположены порт подачи газа, для установки регулятора расхода газа в составе газовой линейки, а также ввод вращения. Ввод вращения позволяет осуществлять смену мишеней, установленных в держателе мишеней на несколько позиций. На задней стенке предусмотрен порт CF100 для установки откачной системы. Нижняя стенка оснащена фланцем CF150, на котором размещен адаптер для двух портов CF35, служащих для установки ввода вращения, электрического и термопарного ввода. Внутри камеры смонтирована колонна, несущая на себе несколько кронштейнов, на которых находится система инфракрасного нагрева образца до 800 °С. Образец в процессе синтеза тонкой пленки способен вращаться вокруг своей оси. Вращение образца осуществляется при помощи ввода вращения и системы шестерен. Нагрев образца осуществляется при помощи инфракрасного нагревателя, установленного в вакууме и водоохлаждае­мого фокусирующего эллиптического рефлектора. Имеется возможность регулирования расстояния между подложкой и мишенью за счет установки кронштейнов на разной высоте. Вакуумная камера смонтирована на раме из алюминиевого конструкционного профиля, на которой также установлен электропривод ввода вращения.

АО “Интек Аналитика” (Санкт-Петербург).
Насос вакуумный криогенный HSR VELCO 2000 Xe

В 2020 году компания HSR AG (Лихтенштейн, Бальцерc, FL-9496) завершила разработку, изготовление и испытание уникального вакуумного крио­генного насоса VELCO 2000 Xe для использования в камере испытания ксеноновых плазменных подруливающих двигателей с ультравысокими характеристиками: 300 мг/с при давлении 10–4 мбар. При создании насоса компания использовала много запатентованных технологий, созданных за двадцать лет своей работы, и смогла выполнить высочайшие технические требования заказчика по откачке ксенона. Достижение откачных характеристик обеспечивается сочетанием криорефрижераторов различного типа. Насос спроектирован с возможностью обслуживания без демонтажа с вакуумной камеры, что обеспечивает многолетнюю работу насоса. Технические параметры насоса, указанные ниже, хорошо иллюстрируют высокий уровень инноваций.

Параметры камеры:

  • вакуумная камера: диаметр 2 м, длина 6 м;
  • насос VELCO 2000 Xe, установленный в торце камеры;
  • насосы VELCO 1250 Xe (6 шт.), установленные на корпусе камеры;
  • общая быстрота действия насосов для откачки Xe: 560 000 л/с.

Комплектация VELCO 2000 Xe:
  • криорефрижераторы: 15 шт.;
  • компрессоры: 15 шт.;
  • температурные сенсоры: 8 шт.;
  • гибкие гелиевые шланги: 40 м;

  • контроллер крионасоса HCC 200 с ЭКО-режимом энергопотребления;
  • дополнительный дисплей HCE 200;
  • масса: 2 200 кг;
  • габариты: ∅ 2260 × 771 мм.

АО “ВАКУУМ.РУ” (Москва, Зеленоград). Высокопроизводительный форвакуумный безмасляный насос с воздушным охлаждением компании Edwarda

Насос специально разработан для проектов, где возможно только воздушное охлаждение оборудования. Мощный винтовой вакуумный насос с быстротой действия 300 м3/ч и предельным остаточным давлением меньше 0,01 мбар.

Насос EDS подходит для применения в различных областях, в том числе:

  • в производстве литий-ионных аккумуляторов;
  • при сублимационной сушке;
  • в производстве солнечной энергии;
  • при синтезе чистых химикатов;
  • при напылении тонкопленочных покрытий;
  • в фармацевтической промышленности;
  • при нанесении автомобильных покрытий;
  • при покрытии промышленного стекла;
  • при термической обработке;
  • при твердой пайке;
  • при экструзии пластика.

Не вызывает сомнений, что выставка VacuumTechExpo будет и дальше содействовать развитию инноваций в России.

Вакуумный насос 2НВР-90Д. Лучший сервис в Украине и гарантия надежности.

Пластинчато-роторный масляный насос 2НВР-90Д – агрегат для создания глубокого вакуума до 7 Па. Приобрести пластинчато-роторный насос 2НВР-90Д отечественного производства.

Почему Вы захотите купить насос 2НВР-90Д у нас:
  • Скидки на оборудование складского хранения без уменьшения гарантии;
  • Наличие на складе запчастей и ремкомплектов;
  • Уверенность и надежность, каждый насос проходит испытания на стенде;
  • Отличный сервис и постоянная техподдержка;
  • Качество – наш «пунктик»!
  • Мы не заламываем цену.

Ключевые характеристики насоса 2НВР-90Д
  • Высокий уровень вакуума – до 6,7 Па;
  • Работает с атмосферным воздухом, инертными газами и газовыми смесями без влаги и абразива;
  • Возможность перекачивания из объема в объем при условии герметичности;
  • Температура среды – от 10 до 35 градусов по шкале Цельсия;
  • Работает с применением вакуумных масел марки ВМ;
  • Производительность – 25 л/с.
2НВР-90Д
Производительность Уровень вакуума Электродвигатель Масса, кг
м³/час л/сек Па атм бар кВт об\мин питание 100
90 25 6,7 0,000068 0,000067 2,2 1500 380

Где задействован насос

Вакуумная установка 2НВР-90Д – пластинчато-роторного типа обладает сравнительно небольшой производительностью, но незаменим при проведении медицинских операций, для вакуумирования упаковки пищевых продуктов, очищения поверхностей от жидкости, в ювелирном деле и других сферах деятельности.

Сервис и запчасти для насоса 2НВР-90Д

Покупая насос 2НВР-90Д у ООО «Системы качества», Вы получаете надежное вакуумное оборудование, постоянную техническую поддержку и консультационную помощь, высокие сроки гарантии и внегарантийное обслуживание. Ревизия и ремонт – силами наших мастеров по Вашему запросу. Поставляем запасные части и ремкомплект для насоса 2НВР 90Д со склада. Наши насосы всегда проходят предварительные испытания перед отправкой.

Отправляем 2НВР90Д любым подходящим перевозчиком а также «догрузом» по территории Украины.

Насосное оборудование​​​​​​​ от ООО «Системы качества»:
  1. Высокотехнологичные вакуумные стенды
  2. Ревизия Ваших насосов 2НВР-90Д​​​​​​​ и поставка комплектующих
  3. Постоянное и доступное обслуживание
  4. Долгосрочная гарантированная работа оборудования
  5. Качество, обеспечиваемое репутацией
  6. Цены производителя. Звоните и убедитесь!

Для того, чтобы купить 2НВР-90Д​​​​​​​, а также для получения информации свяжитесь с менеджером по указанному номеру.

Вакуумные насосы для инфузии и вакуумной формовки – Лабораторное и промышленное оборудование

Вакуумная инфузия – это процесс пропитки армирующих материалов (стеклоткань, стекломат и др. ) связующей смолой или компаундом под действием разницы давлений: разряжения со стороны насоса и атмосферного давления со стороны емкости с пропитывающим материалом. Под действием этой разницы давлений пропитывающий материал может без  образования пустот и полостей заполнить и пропитать армирующую структуру. В зависимости от механизма затвердевания материалов после пропитки, полученная композиция отверждается в атмосферных условиях, при выдержке в сушильном шкафу или автоклаве.

Главные ограничения и критерий выбора вакуумного насоса и системы

Прежде всего качественный процесс инфузии определятся правильной технологией. Самое главное – в зависимости от желаемых свойств готовых изделий подбираются соответствующие компоненты. А под подобранные материалы подбирается режим вакуумирования и отверждения.

Например, к композитным лопастям больших летательных аппаратов предъявляются отличные требования, нежели к декоративным элементам автомобиля или для масштабного моделирования.

Несмотря на то, что для всех вышеперечисленных изделий применяются один процесс вакуумной инфузии, есть существенное различие в режиме откачки и отверждения (полимеризации).

Перед рассмотрением насосов следует упомянуть ограничения ниже.

Ограничение №1: Качество поверхности и требования по отсутствию пор и пузырьков

Не дегазированная смола при вакуумировании  при пропитке начнет отдавать воздух, пузырьки которого очень “удачно” могут задерживаться волокнами армирующего материала. Чтобы смоделировать процесс, достаточно опустить мохнатую шерстяную нитку в стакан с газировкой. В случае смол, большая вязкость оставляет пузырьки в толще материала.

Таким образом, если используются армирующие материалы с развитой поверхностью – дегазация, как правило, необходима. Если армирование относительно редкое и из гладкого волокна, а к изделию не предъявляется высоких конструкционных требований – дегазация может быть избыточным этапом.

Ограничение №2: Кипение смолы. Уровень вакуума, давление вакуумирования и дегазации.

Для инфузии в качестве заполнителя применяется очень разнообразные материалы. Как правило в составе пропитывающей смеси могут присутствовать летучие компоненты, которые при достижении определенного значения вакуума, начнут кипеть и покидать смесь.

Например, стирол или его более экологичные аналоги. Хороший растворитель полимеров, содержащийся практически во всех полиэфирных связующих, закипает при комнатной температуре, если давление в вакуумном пакете составляет менее 50 мм рт. ст. тогда как эпоксидные связующие не закипят даже при 1 мм рт. ст.

Очевидно, кипение компонентов плохо сказывается на изделии: 1) появляются пузыри 2) изменяется пропорция смеси и часть может не отвердеть или отвердеть через очень продолжительное время.

Границы кипения и дегазации очень отличаются в зависимости от состава. Для примера приведем усредненные цифры:

кипение начинается при давлении -80кПа

дегазация смолы/заполнителя проводится при давлениях около -60…-70кПа

Давление для непосредственно инфузии -40. .-70кПа

Некоторые составы могут не вскипеть и при вакууме глубже -99,9 кПа. Более того, в некоторых случах требуется проводить пропитку при глубоком вакууме. Режимы дегазации и пропитки крайне зависят от материалов будущей композитной детали.

В зависимости от типа используемой системы, УРОВЕНЬ ВАКУУМА ВО ВРЕМЯ ИНФУЗИИ будет необходимо регулировать до уровня, более низкого, чем может дать вакуумный насос. В частности, это применимо к смолам, содержащим летучие растворители, которые могут закипеть под вакуумом. Полиэфирные и винилэфирные смолы необходимо инфузировать при  неглубоком вакууме.

Таким образом, выбор вакуумной системы должен быть продиктован технологическим процессом и материалами. Наиболее универсальными являются насосы с предельным вакуумом около 1мбар (-99,9кПа) с ресивером и обязательно системой регулировки вакуума.

Применение такой системы позволяет производить дегазацию смол в том числе импульсную (ударную), и пропитку при оптимальном значении вакуума для каждой смеси.

Примеры насосов и станций для инфузии и вакуумной формовки:

1. Передвижной вакуумный пост (тележка) для мелкосерийного производства

 Данный передвижной пост состоит из одного пластинчато-роторного вакуумного насоса (cухого или масляного в зависимости от ), совмещенного ресивера и емкости для улавливания излишков смолы, КИП. Поддержание давления осуществляется с помощью регулятора вакуума и/или соленоидных отсечных  клапанов.

Оснащается несколькими быстроразъемными вакуумными розетками (герметичность до -99.9 кПа).

2. Станция низкого вакуума для среднесерийного производства



Вакуумная станция CVS-EM

Для среднесерийного производства композитных изделий была построена технологическая линия на 4-6 рабочих постов. Вакуумная станция централизованная, на базе когтевого вакуумного насоса DZS150, подводка вакуума по коллектору (AIRNET).

Насос данной станции имеет предельный вакуум 50 мбар (-95кПа). Автоматика удерживает давление коллектора и ресивера в пределах 100..200 кПа. У каждого потребителя установлен вакуумметр и вакуум-регулятор.  Точка кипения наиболее часто используемого заполнителя около 100 мбар (-100 кПа). Для работы с заполнителями с более высоким давлением кипения используется вакуум-регулятор или меняются установки вакуума на АСУ станции.

3. Станция глубокого вакуума для серийного производства



Данная станция также является централизованной, состоит из 2х насосов: пластинчато роторного на 300м3/ч и винтового маслосмазываемого насоса с частотно-регулируемым приводом. Оба насоса имеют предельный вакуум менее 1мбар (-99,9кПа). Система оснащена уравнительным баллоном 1м3.

На данном производстве для инфузии используются составы не склонные к кипению даже при давлении 1 мбар. Отверждение происходит под действием температуры. В вакуумной магистрали поддерживается максимально глубокий вакуум.



Вам может быть интересно:

КИП, фильтры и арматура
Вакуумметры, реле Масла, фильтры, переходники Для корректной работы вакуумным установкам, как правило. требуются контрольно измерительные приборы (КИП), защитная и предохранительная …
«Далее»
Вакуумные системы и станции
Производительность: 20..4800 м3/ч Вакуум: 0,001..700 мбар Центральные вакуумные системы становятся все более популярными, поскольку позволяют снизить операционные расходы и повысить …
«Далее»

Насосы вакуумные предельный вакуум – Справочник химика 21

    Предельный вакуум, достигаемый водокольцевыми вакуумными насосами, определяется давлением насыщенного пара при тем- [c.254]

    Вакуумные насосы характеризуют предельным вакуумом, производительностью, скоростью откачки, рабочим давлением всасывания и коэффициентом полезного действия. [c.68]

    Предельным вакуумом насоса называют минимальное остаточное давление, которое может быть создано в герметичной вакуумной системе. Предельный вакуум. определяется равновесием между количеством газа, удаляемым насосом, и количеством газа, возвращающимся из насоса в систему. Для пароэжекторных насосов предельный вакуум является обычно второстепенной величиной, так как основное назначение таких устройств — откачка возможно больщих количеств газа, т. е. работа в области максимальной производительности. [c.68]


    Таким образом, если измеряется ионный пик с массовым числом, равным массовым числам пиков фона, то это приведет к погрешности тем большей, чем большую часть от Ра составляет рф. Поэтому следует стремиться возможно больше понижать фоновое давление. Масляные диффузионные насосы позволяют достигать предельного вакуума после тренировки вакуумной системы до (2- 3) 10- мм рт. ст. [c.98]

    Включают вакуумные насосы и приводят установку в рабочее состояние. Проверяют предельный вакуум при работе диффузионного насоса в режиме сам по себе . Давление должно составлять не менее 10 Па. [c.60]

    Качество вакуумных жидкостей зависит прежде всего от их состава. Применяемые вакуумные масла являются либо смесью олигомеров, кипящих в определенных достаточно узких температурных пределах, либо индивидуальными соединениями. Наличие примесей отрицательно сказывается на основных свойствах жидкостей (предельный вакуум и давление насыщенных паров). Легколетучие примеси приводят к увеличению давления насыщенных паров жидкости и тем самым ухудшают предельный вакуум в системе присутствие высококипящих примесей приводит к увеличению мощности, расходуемой на обогрев насоса, что, в свою очередь, может привести к частичному разложению продукта. [c.188]

    Области применения. Предельный вакуум, получаемый с помощью масляных диффузионных насосов, определяется обычно не коэффициентом компрессии насоса, а выделением газа с различных участков вакуумной [c.193]

    Производительностью вакуумного насоса называют количество газа, удаляемого насосом в единицу времени при данном давлении всасывания. Обычно производительность О измеряют в л мк рт. ст./с, л мм рт. ст./с, м мм рт. ст./с и т. д. при предельном вакууме эффективная производительность равна нулю. [c.68]

    Для развития откачных средств, используемых в настоящее время для получения высокого и сверхвысокого вакуума, характерны два направления. Первое направление основано на модификации откачных средств, оборудованных традиционными для вакуумной техники механическими и пароструйными насосами. С целью повышения предельного вакуума и уменьшения миграции масла из насосов широкое применение здесь находят различные ловушки, использующие вымораживающие и сорбирующие средства, а также ловушки, устройство которых основано на искусственной ионизации масляных паров при совместном действии электрического и магнитного полей, на крекинге углеводородов с последующим замуровыванием их на стенке ловушки нарастающим слоем титана и т. п. [c.85]


    В начальный период рабочий объем установки и адсорбционный насос предварительно откачиваются вращательным насосом и только после этого в адсорбционный насос заливается жидкий азот. При этом в течение нескольких минут давление в откачиваемом объеме быстро падает до Ю мм. рт. ст., причем создаваемый насосом предельный вакуум может быть еще ниже, однако по мере возрастания количества поглощенного углем газа предельный вакуум постепенно ухудшается. Следует иметь в виду, что адсорбционный насос, охлаждаемый жидким азотом, плохо откачивает неадсорбирующиеся газы (водород, неон, гелий). В том случае, когда при работе вакуумной системы выделяются эти газы, необходимо дополнительно использовать вспомогательный пароструйный насос с небольшой скоростью откачки. [c.117]

    На практике зачастую нужен высокий вакуум при большом выпускном давлении. Поэтому пароструйная вакуумная установка обычно состоит из двух насосов. Первый насос с большим сечением впускного патрубка работает в режиме предельного вакуума и максимальной быстроты откачки, т. е. при мощности подогрева, близкой к пороговой. Второй насос, включенный последовательно с первым, потребляет сравнительно большую мощность при умеренных размерах и небольшой быстроте откачки, чем обеспечивается высокое выпускное давление, допустимое для этого насоса. Предварительное разрежение для такого пасоса могут обеспечить обычные механические насосы и струйные эжекторы. [c.86]

    Подготовка аппарата к проведению анализа. Перед началом анализа необходимо эвакуировать колонну и приемники 9 я 10 (рис. 141) и убедиться в их герметичности. Перед эвакуацией все краны смазывают вакуумной смазкой и тщательно притирают. Вначале эвакуируют колонну. Для этого краны IV и V закрывают, а краны верхней гребенки открывают, соединяя колонну с вакуумным насосом. Откачку производят до достижения возможного предельного вакуума. Наблюдение ведут по манометру 6. Затем последовательно откачивают приемники 9 и 10, соединяя их через гребенку с вакуумным насосом. Наблюдение производят по манометру 7. [c.303]

    Быстрота откачки насосов ГИН почти постоянна при давлении ниже 10 тор. Примесь инертных газов резко уменьшает быстроту откачки. Предельный вакуум этих насосов порядка 3-10 тор. Б состав остаточных газов входят дейтерий, окись углерода и аргон, несколько меньше водорода, метана, паров воды. Запуск насоса производится с давлением 10 —10 тор после прогрева в течение 2—5 ч при 400° С. Насосы такого типа могут быть изготовлены с миниатюрными размерами для размещения непосредственно внутри вакуумных объемов. Например, фирма С5Р (Франция) выпускает сублимационный насос с быстротой откачки 2 л/сск [c.79]

    Для улучшения предельного вакуума, создаваемого цеолитовыми агрегатами, промывают вакуумную систему газом, хорошо поглощаемым цеолитом, например сухим азотом. В этом случае парциальное давление неона и гелия уменьшается. Один из недостатков цеолитовых агрегатов — это низкая быстрота откачки по гелию. Это затрудняет поиск течей в вакуумной системе с помощью гелиевых течеискателей, так как парциальное давление гелия при откачке системы цеолитовым насосом быстро возрастает. Положительное качество цеолитовых насосов — получение чистых условий в вакуумных установках, т. е. отсутствие загрязнения объема парами масла [151]. [c.198]

    Любой вакуумный насос характеризуется следующими основными параметрами предельным вакуумом, быстротой действия, производительностью и наибольшим выпускным давлением.[c.12]

    Золотниковые насосы как более производительные применяются в качестве насосов предварительного вакуума при больших пароструйных насосах (до 1000 л/сек), для быстрой откачки больших объемов, а также для поддержания определенной степени вакуума в коллекторах и централизованных вакуумных подводках к откачным автоматам и другим вакуумным установкам. Их предельный вакуум может достигать тысячных долей миллиметра ртутного столба, быстрота действия — сотен литров в секунду. [c.75]

    На всех рассмотренных выше вакуумных системах можно откачивать приборы, не требующие особенно тщательной откачки при одинаковом качестве насоса предельный ваку м в откачиваемых приборах неодинаков худшим он должен быть в системе рис. 8-23, где для возможности использования зажима необходимо внутри резиновой трубки оставлять свободный промежуток между концом трубопровода и впускным патрубком насоса в системах на рис. 8-24—8-26 должен достигаться относительно лучший предельный вакуум, так как во всех резиновых трубках соединяемые концы можно сблизить до непосредственного стыка и тем свести свободную поверхность резиновой трубки к минимуму. Лучшим предельным вакуумом [c.311]

    Пластинчато-роторные и пластинчато-статорные вакуумные насосы широко применяются для откачки небольших, главным образом лабораторных, вакуумных печей, а также для откачки небольших вспомогательных объемов в промышленных печах. Насосы снабжены маломощным двигателем, имеют малые габариты и относительно высокий предельный вакуум (5-10 мм рт. ст.). Скорость откачки этих насосов приведена на рис. 2-1,в. [c.25]


    Главным преимуществом описанных выше двухроторных вакуумных насосов является их высокое начальное давление. Вместе с тем наибольшая скорость откачки выпускаемых отечественной промышленностью образцов це превосходит 5 ООО л/се/с, а предельный вакуум 10-3 р . является недостаточным для многих [c.28]

    При наладке откачной системы прежде всего нужно проверить работу вакуумных насосов форвакуумных — по предельно создаваемому вакууму, диффузионных — по предельному вакууму и по натеканию в корпус насоса.[c.265]

    В вакуумной технике для удаления влаги, сконденсировавшейся в масляном насосе, применяют продувку газообразным азотом. При откачке насосом сухого азота из баллона в течение 20—30 мин. восстанавливается величина предельного вакуума, создаваемого насосом. [c.347]

    Следует обратить внимание на следующее обстоятельство. Обычно предполагается, что при достижении предельного вакуума эффективная быстрота откачки вакуумного насоса снижается до нуля. Однако для крионасоса это не всегда справедливо. Представим уравнение (1-48) в виде [c.109]

    После того как эфирный раствор затвердеет, снова подключают вакуумгый насос и создают вакуум во всей системе. Вторично наполняют систему азотом н снова создают вакуум. Операцию повторяют дважды. Затем закрывают кран 4 и в системе создают предельно возможный вакуум (1—3 мм рт. ст.). Закрывают кран 7 и отключают вакуумный насос. Вместо насоса к крану 7 подсоединяют мокрую склянку Тищенко с 20%-ным NaOH.[c.28]

    Большой вклад в развитие криогенного метода получения высокой разреженности газа внесли сотрудники Харьковского Физико-технического института АН УССР под руководством Б. Г. Лазарева и Е. С. Боровика. Создание первого конденсационного вакуумного насоса ВК-4, в котором в качестве хладагента использовался жидкий водород [27], было не просто использование еще одного физического явления (конденсации газов и паров на криогенной поверхности) для снижения давления в замкнутом объеме, не просто создание физического прибора, основанного на этом явлении,— это было рождение новой области вакуумной техники — криогенного конденсационного вакуума. В 50—бО-х годах Е. С. Боровиком, его сотрудниками и учениками были построены оригинальные криогенные конденсационные насосы — рекордные как по предельному вакууму и чистоте создаваемых вакуумных условий, так и по быстроте действия. Они нашли широкое применение в различных экодерименталь-ных системах, особенно в ядерной физике.[c.83]

    Для уменьшения предельного давления изготовляются также двуступенчатые механические насосы. При этом первая ступень служит насосом предварительного разрежения для второй. Со све-жезаполненным масляным вакуумным насосом можно достичь вакуума 1,33—0,133 Па. [c.194]

    Поэтому для работы турбомолекулярного насоса рекомендуется предварительное разрежение до 10 мм рт. ст. Однако насос не выйдет из строя при непрерывной работе, например, при 0,3 мм рт ст. и может выдерживать кратковременное повышение давления до атмосферного. Предельные возможности турбомолекулярных насосов, по-видимому, полнос/ью не реализованы. Исходя из коэффициента компрессии для воздуха, предельный вакуум должен быть приблизительно равен 10 мм рт. ст., однако пока чго сообщается о достижении давлений от 10 —10 мм рт. ст. [21, 22]. В состав остаточной атмосферы входят газы с наименьшими молекулярными весами, т. е. водород й, вероятно, гелий. Несмотря на то, что статор и ротор не нуждаются в смазке, однако масло используется здесь в подшипниках вала турбины. Поэтому возможность попадания в вакуумную камеру паров органически не исключена. По данным Миллерокса [23] поток проникающих через впускио отверстие молекул масла составляет приблизительно 10 в секунду. Вильямс и Бимс [24] описали еще один вариант турбомолекулярного насоса. Этот насос имеет магнитную подвеску ротора и может отжигаться при 400°С. При предварительной откачке до 6-10 мм рт. ст. было получено предельное разрежение 4 10 мм рт. ст. [c.185]

    Обратный поток паров рабочей жидкоств. Вопреки ожиданиям бы ло обнаружено, что предельный вакуум, достигаемый диффузионными насосами, ниже давления паров масла, соответствующего температуре верхней части насоса. Альперт [32] обнаружил, что в интервале давлений ог 10 до 10- мм рт. ст. диффузионные насосы выделяют столько же примеспых газов, сколько они откачивают. Даже если пары примесей не перенасыщены по отношению к температурам вакуумной камеры, то при [c.186]

    Использование геттеро-ионного насоса вместо диффузионного не приводит к заметному изменению рабочих характеристик разборных вакуумных систем. Так, Касуэллу [79] с помощью ионно-распылительного насоса и ловушки Мейснера удалось снизить предельный вакуум всего лишь до 2 10 мм рт. ст. Получившийся в результате состав атмосферы остаточных газов был таким же, что и в случае использования диффузионного насоса. Мейнард [291] для откачки прогреваемой до 100 С внутренними нагревателями разборной системы применил ионно-испарн-тельный насос. Ему удалось достигнуть разрежения около 3 10 мм рт. ст., причем основными газами в остаточной атмосфере были СО, Nj. Аг, На, СН4 и HjO в соотношении, зависящем от рабочих условий. Некоторым преимуществом системы этого типа является отсутствие других, кроме метана, углеводородов. Однако при наличии в системе тлеющего разряда или электронного луча даже небольшой обратный поток паров масла из диффузионного насоса может приводить к постепенному накапливанию пленок твердого полимера или сажи. [c.297]

    Полностью прогреваемые системы. Эта категория включает в себя системы, сконструированные таким образом, что в них могут прогреваться не только корпус, но и базовая плата вместе с ее уплотнением, а также и все элементы, подсоединенные ниже этой платы . Основная трудность этой задачи связана прежде всего с прогревом соединений. Можно использовать стеклянные системы на основе спаев стекла с металлом или стекла со стеклом. Однако применение таких систем ограничено из-за относительно небольших характерных для них размеров и сложности процедуры их вскрытия и герметизации. Такие системы можно сделать также разборными, если использовать для уплотнения металлические прокладки, см. разд. 4Б, 3). Тип корпуса вакуумной камеры определяется в первую очередь выбором метода соединения. Паяные стеклянные соединения обусловливают использование небольших стеклянных колб или ламп, тогда как ка основе соединений с металлическими прокладками можно создавать универсальные металлические камеры больших диаметров (для исследовательских работ). Для отжига камера, базовая плита и все подсоединяемые к ней компоненты накрываются электрическими печами. В прогреваемых системах одинаково часто применяются как диффузионные, так и геттеро-ионные насосы. Варианты конструкций таких систем обсуждаются в работе Зафирополоса и де Теддео [297]. Использование диффузионного насоса в таких системах требует более тщательного устройства отражателей и ловушек, чем это требуется для стандартных оперативных на-пылительных установок. Для увеличения быстроты откачки и улучшения предельного вакуума широко практикуется дополнительная откачка с помощью криопанелей или геттерных насосов. Как оказалось, очень эффективным способом задержки обратной миграции масла из насоса является установка на высоковакуумной стороне колпака титано-геттерного насоса последовательно с цеолитовой ловушкой [298]. [c.299]

    За последние годы были разработаны и освоены промышленностью новые масляно-ротационные насосы. По сравнению с прежними моделями у них улучшены вакуумные характеристики, достигнуто уменьшение расхода мощности и облегчение веса. Улучшены конструкции насосов, например применяется привод насоса от двигателя с общим валом вместо ременной передачи. Разработаны уникальные насосы большой насос ВН-500 с быстротой откачки 500 л/сек и малый насос ВН-01 в герметичном исполнении на 0,1 л1сек. У двухступенчатых насосов предельный вакуум (полный) доведен до 10 тор, по воздуху до 10 тор. [c.53]

    Перед выключением течеискателя сначала должен быть удален азот из ловушки и лишь после ее прогрева выключают пароструйный насос. Такой прием предотвращает попадание паров масла и прочих скопившихся загрязнений в масс-спектрометрическую камеру. Высокая чувствительность течеискателей может быть достигнута лишь в условиях полной герметичности вакуумной системы самого прибора. Поэтому необходимо периодически проверять систему на предельный вакуум без азотного охлаждения Рпред (3-=-5) 10 тор. [c.231]

    Предельным вакуумом называется наинизшее остаточное давление, которое мoжef быть создано насосом в герметичной (вакуумно-плотной) и хорошо обезгаженной вакуумной системе. [c.12]

    Для того чтобы узнать, какая из указанных причин является основной, перекрывают трубопровод, соединяющий вакуумную систему с насосом, и следят за изменением давления в нзолиро-ванной системе. Бели давление в системе после ее отсоединения от насоса практически остается неизменным в течение нескольких минут, но в то же время его величина значительно выше предельного вакуума насоса, то это значит, что система не может быть откачана из-за неисправности насоса. Если после перекрытия вентиля или затвора, соединяющего откачиваемый объем с насосом, давление в системе сначала быстро возрастает, а затем изменяется мало, то это указывает на налич1ие в системе источников газовыделения. Наконец, если давление в изолированной от насоса системе в течение продолжительного отрезка времени непрерывно растет, то в системе имеется натекание атмосферного воздуха [c.52]

    По поводу предельного давления необходимо отметить еще следующее. Мы знаем (см. 1-4, табл. 1-2), что рабочие жидкости насосов являются источниками паров, поступающих из насоса в вакуумную систему очевидно, что в связи с этим равновесное давление в вакуумной системе является суммой парциальных давлений не только остаточных газов, но и паров рабочей жидкости однако вв йду того, что рабочие жидкости могут быть различного качества, не связанного непооредственно с качеством самого насоса, предельный вакуум как параметр для всех насосов, кроме масляных пароструйных, оценивается только по парциальному давлению остаточных газов без учета давленФгя паров рабочих жидкостей.[c.60]

    Натекание, определенное таким образом, учитывает не только натекание в печь атмосферного воздуха, но и внутреннее газовыделение. Определить главную причину натекания можно, изучив характер изменения давления в печи при замере натекания в функции времени [Л. 1]. Если при перекрытом затЬоре, соединяющем печь с насосом, давление в печи постепенно увеличивается, причем со временем величина прироста давления падает, приближаясь к нулю (рис. 1-1, кривая /), то это значит, что внутри вакуумного объема имеются источники газо-выделения, обладающие упругостью пара, соответствующей верхнему пределу установившегося давления. Если давление в печи возрастает пропорционально времени (кривая 2), то в печь натекает воздух из атмосферы. Если при откачке в печи устанавливается давление много выше, чем предельный вакуум откачивающего насоса, а продолжение откачки не приводит к улучшению вакуума в печи, причиной этому может служить либо большое натекание, либо неисправность насоса. Установить причину можно следующим образом надо пере- [c.8]

    В [3-3, 3-4] рассматривается вопрос о получении очень высокого предельного вакуума с помощью абсолютного криоконденсационного насоса, т. е. внутри вакуумной камеры, погруженной в жидкий гелий. [c.113]

    Приведенные ниже уравнения конденсации дают возможность непосредственно рассчитать величину необходимой поверхности конденсатора и правильно расположить эту поверхность по отношению к потоку пара при конденсации чистого пара без примеси неконденсирующегося газа. В действительности всегда существует примесь неконденсирующегося газа. Однако уравнениями, полученными для чистого пара, можно пользоваться и для нахождения поверхности конденсации в ряде реальных процессов. Например, при проведении сушки сублимацией процессу сушки всегда предшествует откачка иеконденсирующихся газов из всей системы за исключением сублиматоров. При предельном вакууме в системе воздух остается только в сублимационной камере. Когда начинается процесс сушки, то количество газа, которое требуется откачать из сублиматора, ничтожно мало по сравнению с проходящим по трубопроводу количеством пара. А так как воздух откачивается вакуумными насосами, то его относительное количество во всей паро-воздушной смеси непрерывно уменьшается и не оказывает существенного влияния на кинетику движения всей массы паро-воздушной смеси. При этом вакуумная система должна быть изготовлена и смонтирована с минимально допустимым натеканием через неплотности из атмосферы внутрь аппарата. Перед монтажом установки необходимо все отдельные детали и узлы проверять на плотность специальным течеискателем. После сборки всего агрегата он также проверяется на вакуумную плотность. Чувствительность течеискателя такова, что он определяет присутствие одной части гелия в 10 частях воздуха. Проверка агрегата приборами такой чувствительности позволяет вести расчет сублимационных конденсаторов по уравнениям, полученным для чистого пара. [c.230]


Насосы для замены масла: выбор «За рулем» — журнал За рулем

Эксперты испытали семь устройств для замены моторного масла через отверстие измерительного щупа и дают рекомендации.

Зачем это надо — менять масло через дырочку?

Назначение испытанных нами устройств часто вызывает недоумение. Зачем, дескать, выдумывать какие-то извращенные способы замены масла через трубку щупа, вовсе для этого не предназначенную? Ведь есть же специальные сливные отверстия, предусмотренные конструкторами автомобилей.

Материалы по теме

Между тем обоснование имеется. Классическая замена моторного масла предусматривает использование подъемника или эстакады: не лазить же в двадцать первом веке под машину! На СТО всё это имеется, а вот на даче или даже в гараже — далеко не всегда.

Материалы по теме

Но если масляный фильтр на вашем автомобиле доступен сверху, то рассматриваемые устройства помогут поменять масло без ныряния под машину. Кроме того, ими есть смысл пользоваться при промежуточных заменах масла, когда смена масляного фильтра необязательна. Наконец, такие приспособления пригодятся тем, кто пользуется не только автомобилем, но и катером, у которого поддон мотора расположен очень близко к днищу.

В нашей экспертизе представлены устройства трех различных типов: шприцевые, вакуумные и электрические помпы. Важно, что вакуумные приспособления всасывают масло внутрь, не нуждаясь в емкости для отработанного продукта. А вот электрическим и шприцевым устройствам без дополнительного ведра не обойтись.

Что проверяли

Материалы по теме

Основное требование к подобным изделиям — удобство пользования. Нам пришлось перемерить размеры шлангов, оценить их термостойкость (ведь масло бывает горячим!), померить разрежение и измерить время, требуемое для откачки фиксированного объема жидкости на примере масла 0W‑40, разогретого до 60˚С.

Как водится, в ходе испытаний выявились многие особенности, о которых поначалу не задумываешься. Так, все три шприца оказались укомплектованными толстыми шлангами, которые в отверстие трубки измерителя уровня масла никогда не пролезут. Зачем же было заявлять о возможности откачки масла из мотора? Чтобы воспользоваться такими шприцами, придется немного поколхозить, подбирая трубку нужного диаметра.

Шиберный насос Golden Snail работать отказался, хотя явных неисправностей не видно. Виноваты излишне большие зазоры: крутить — крутится, а вот создавать разрежение — не может.

Шиберный насос Golden Snail работать отказался, хотя явных неисправностей не видно. Виноваты излишне большие зазоры: крутить — крутится, а вот создавать разрежение — не может.

Это еще не все. Объем шприца не удается полностью реализовать из-за паразитного объема всасывающего шланга. Какого именно объема? А это зависит от вас. Точнее — от того, какой шланг подберете! При этом очень важно проверить его термостойкость в горячей, а лучше — в кипящей воде. При попытке подобрать что-то подобное из подручных средств мы нарвались на шланг, который при нагреве втрое укоротился и, главное, втрое увеличился в диаметре! Как так? Зачем нам такая заглушка для отверстия щупа? Ведь ее будет очень сложно вынуть, а часть при этом может остаться в поддоне двигателя.

Эти устройства помогут поменять моторное масло без ныряния под автомобиль


Inforce.

Шприц для отсоса масла двойной

Inforce. Шприц для отсоса масла двойной

Цена ~  1030 ₽
Объем 500 мл

Алюминиевый корпус, хорошие клапаны, удобная рукоятка, высокое разрежение, большой диаметр шлангов. А вот шланга отсоса масла почему-то в комплекте нет.

Вердикт: без правильного шланга бесполезен

Автодело. Шприц для перекачки масла двойного действия

Автодело. Шприц для перекачки масла двойного действия

Цена ~  600 ₽
Объем 500 мл

Корпус стальной. Качество внутренней поверхности трубы невысокое, что сказывается на величине разрежения. Верхняя крышка заворачивается всего на один виток резьбы. Шлангов, пригодных для масло­отсоса, в комплекте нет.

Вердикт: не рекомендуем

Эврика. Шприц для перекачки масла

Эврика. Шприц для перекачки масла

Цена ~  930 ₽
Объем 500 мл

Алюминиевый корпус, хорошие клапаны, удобная рукоятка, высокое разрежение, большой диаметр шлангов. Нет шланга отсоса масла.

Вердикт: без шланга — полуфабрикат


AE&T TA-G1099. Вакуумный насос для замены масла в двигателе ручной

AE&T TA-G1099. Вакуумный насос для замены масла в двигателе ручной

Цена ~  3850 ₽
Объем 9 л

Самое дорогое устройство в нашей выборке по габаритам приближается к профессиональному оборудованию. Бак может принять 9 л масла. Вакуумирование осуществляется вручную насосом. Высокое разрежение позволяет после накачки освободить руки и направить шланг в поддон — для слива масла. Но переходные втулки между шлангом и пробкой емкости оказались от другого набора. Пришлось самодельничать…

Вердикт: отлично работает!

Мастак. Вакуумное устройство для слива масла

Мастак. Вакуумное устройство для слива масла

Цена ~  3450 ₽
Объем 6 л

Сферическая камера рассчитана на 6 литров. Сверху — вакуумный насос. Откачка — через металлический рукав с пластиковой оплеткой (оболочка троса Боудена). Поэтому сечение мало. Откачивает долго, зато не требует больших усилий.

Вердикт: вполне рабочий насос


Golden Snail. Электрический насос для перекачки жидкостей и ГСМ

Golden Snail. Электрический насос для перекачки жидкостей и ГСМ

Цена ~  2150 ₽

Питается от аккумуляторной батареи автомобиля витым кабелем длиной около 1,8 м с крокодилами. Но даже после смачивания шестерен создаваемое насосом разрежение не превысило 10 мм ртутного столба. Перекачивать масло изделие отказалось. При разборке повреждений не обнаружено, но сочетание больших зазоров с низким качеством изготовления привели насос к краху. Даже если на входе — чистое масло, то на выходе выплевывается нечто серого цвета, будто с графитом.

Вердикт: покупать нельзя

SAMP 2 GS9222.

Электрический насос для перекачки масла и топлива

SAMP 2 GS9222. Электрический насос для перекачки масла и топлива

Цена ~  2050 ₽

Питается от аккумуляторной батареи автомобиля витым кабелем длиной около 2,25 м с «крокодилами». После смачивания шестерен насоса устройство обеспечило хорошее самовсасывание.

Вердикт: можно пользоваться

Наши рекомендации

  • Производительность работы с ручными шприцами зависит от физических сил и терпения. Довольно утомительно держать гладкий цилиндр одной рукой и изо всех сил тянуть шток поршня другой. Поэтому время перекачки указано примерно. Кстати, надо работать в толстых перчатках: ведь корпус шприца при попадании горячего масла моментально разогревается.
  • Электрические насосы нужно сначала смочить небольшой порцией масла. Без этого их самовсасывание недостаточно: не более 10 мм ртутного столба. А вот если подать туда совсем немного любого масла, то насос создаст достаточное разрежение.
  • Шприцевые изделия для откачивания масла мы не рекомендуем: и шлангов нет, и пользоваться неудобно.
  • Из электрических изделий нормально себя проявил только SAMP 2 GS9222.
  • Вакуумные насосы с камерами для накопления масла приводятся мускульной силой, но усилия не так велики, как в шприцах. Можно создать запас разрежения и перемещать конец шланга в поддоне для лучшего удаления остатков масла. Оба вакуумных устройства показали себя хорошо. При этом у «Мастака» запас прочности деталей меньше, чем у его колонноподобного конкурента. Зато «шарик» легче разместить где-нибудь в углу балкона.

Результаты нашей экспертизы относятся к конкретной выборке изделий и не могут служить основанием для суждений обо всей одноименной продукции.


Вакуумные насосы виды и характеристики. Типы и виды вакуумных насосов для вакуумных систем и установок. Недостатки вакуумных пластинчатых насосов

Чрезвычайно надежные и эффективные сухие вакуумные насосы, насосы когтевого и винтового типов, широко применяются как в общепромышленных процессах, также для создания разрежения во взрывоопасных и коррозионных средах.

Мировым лидером в проектировании и производстве «сухих» вакуумных насосов является английская компания Edwards. Именно компания Edwards является первопроходцем в области сухой откачки газов. Более чем 90-летний опыт применения вакуумных насосов в различных условиях эксплуатации, включая процессы с высоким содержанием пыли и загрязнений, и более 150 000 поставленных сухих вакуумных насосов по всему миру позволяют обеспечить максимально продуманное решение задачи сухого вакуумирования.

Технология сухой откачки обеспечивает существенное снижение эксплуатационных затрат, увеличение производительности, повышение качества продукции, а также создание более благоприятных условий труда в рабочих помещениях. Данная технология гарантирует высокие уровни надежности в ситуациях, когда насосы с масляным уплотнением находятся на границе своего рабочего диапазона. «Сухие» насосы способны откачивать среды с наибольшим допустимым давлением паров воды на входе в насос, в несколько раз превышающим наибольшее давление паров воды для насосов с масляным уплотнением, к тому же делают это при полном отсутствии какого-либо загрязнения. Благодаря такой способности насосы идеально подходят для вакуумной откачки в технологическом процессе сушки и других промышленных областях применения.

Запатентованная компанией Edwards в 1984 году технология сухого вакуумирования Drystar с применением когтевого механизма захвата в свое время стала инновацией в мире вакуума и по сей день продолжает пользоваться заслуженной популярностью во всем мире.

Так, первыми моделями насосов компании Edwards, c когтевым механизмом, торговой марки Drystar стали насосы серии GV, установленные сейчас во всем мире на самых разных общепромышленных технологических процессах, в металлургии, в процессах сушки, обработки поверхностей, производстве полупроводниковых устройств. Принцип действия насосов GV основан на когтевом механизме захвата, а дополнительная ступень Рутса, используемая в конструкции насосов, позволяет увеличить быстроту откачки в рабочем диапазоне и достичь максимальной быстроты действия.

Накопленный при разработке сухих когтевых насосов опыт был использован в насосах серии EDP, основным отличием которых от насосов серии GV является вертикальное направление потока откачиваемой среды, благодаря чему в случае попадания внутрь рабочего объема жидкостей, они сразу стекают из насоса, не оказывая воздействия на него. При этом высокая температура, поддерживаемая внутри насоса, позволяет избежать конденсации сред, в том числе химически активных, и вследствие этого – влияния коррозии. Благодаря данной особенности, насосы серии EDP оптимально удовлетворяют высокие требования технологических процессов химической и фармацевтической промышленности.

Параллельно с технологией сухой откачки с когтевым механизмом захвата, получала развитие технология вакуумирования с винтовыми роторами насосов.

Винтовые насосы серии IDX идеально подходят для процессов, требующих высокой производительности при работе на вакууме или быстрой откачки от атмосферного давления. Насосы используют уникальный двухсторонний симметричный механизм винта, с помощью которого удалось упростить систему компенсации температурного расширения валов. Данная конструкция, не имеющая аналогов в продукции других производителей, позволяет с легкостью перекачивать газовые среды с высоким содержанием пыли. Важно отметить, что насос может использоваться в качестве форвакуумного насоса в многоступенчатой вакуумной системе. Системы на основе насосов IDX являются стандартным решением в процессах вакуумирования стали.

В дальнейшем, по аналогии с появлением «химических» версий насосов GV-EDP, был разработан винтовой насос CDX, являющийся модификацией насоса IDX, но имеющий ряд особенностей, позволяющих эксплуатировать его в условиях химических и нефтехимических производств.

В комбинации с бустерными насосами EH/HV/SN , сухие вакуумные насосы серий GV, EDP, IDX, могут рализовывать производительность до 120000 м 3 /ч. Как частный случай – системы на основе IDX для металлургии, представляющие собой готовые решения для систем «печь-ковш» на 50, 100 и 150 тонн (процессы вакуумной дегазации VD и вакуумной декарбюдизации VOD). Скорость откачки может меняться путем добавления дополнительных ступеней, что позволяет проектировать системы вакуумирования, удовлетворяющие потребности конкретного технологического процесса.

В настоящее время активное распространение получило новое поколение вакуумных насосов для общепромышленных процессов – насос винтового типа GXS. Данный насос является полностью готовым к использованию решением, насос готов к работе сразу же после поставки. Он оборудован панелью управления, расположенной непосредственно на корпусе, а также имеет ряд дополнительных опций, позволяющий сконфигурировать систему, полностью удовлетворяющую потребностям конкретного заказчика. Широкая линейка насосов GXS может быть представлена как в форм-факторе одноступенчатого насоса, так и в комбинации с бустерным насосом (в едином корпусе), что позволяет обеспечить производительности от 160 до 3’500 м 3 /ч.

В настоящее время Edwards не оставляет без своего пристального внимания процессы вакуумирования в химической и фармацевтической промышленности. Так, на основе GXS были разработаны насосы серии CXS. Основным отличием данного насоса от GXS является то, что все элементы электронной системы управления насоса вынесены в отдельный взрывобезопасный блок.

Более подробно с возможностями и характеристиками сухих вакуумных насосов Edwards Вы можете ознакомиться в соответствующих разделах нашего каталога.

Инновационная разработка производителя Edwards – насосы серии EDS для сложных технологических процессов в химической, нефтехимической и фармацевтической промышленностях

Сегодня достаточно много физических и химических процессов проводятся в вакуумной среде. Для ее создания используются вакуумные насосы различных типов и видов. Они делятся по типу работы, техническим возможностям, функциональному предназначению. На сегодняшний день производители вакуумной техники выпускают объемные и необъемные насосы.

Навигация:

Объемные механические установки осуществляют перекачивание воздуха за счет действия движущихся рабочих элементов. Они осуществляют постепенное сжатие воздуха при уменьшении объема камеры. К данному типу насосов относятся установки с диафрагменным, пластинчато-роторным, водокольцевым, кулачковым и спиральным рабочим элементом. Как правило, они используются для создания низкого и среднего вакуума, который равен 10-2 мм рт. ст. Некоторые установки способны создавать высокое давление.

В остальных насосах используется немеханический принцип работы, в котором газы подвергаются воздействию низких температур или других явлений, способствующих создания вакуума. Насосы данного типа используются для создания высокого и сверхвысокого вакуума. К ним относятся диффузионные, паромасляные, многозарядные, геттерные, геттерно-ионные и другие насосы. При этом большинство из этих насосов работают вкупе с форвакуумными насосами для обеспечения необходимого давления. Они необходимы для создания предварительного разряжения и представлены всеми типами механических насосов.

Отечественные вакуумные насосы

Отечественные вакуумные насосы, в отличие от иностранных установок, имеют большие габариты, изготавливаются из высококачественных материалов, высокопроизводительны, надежны. Они могут использоваться в различных сферах промышленности, а также в сельском хозяйстве. Отечественные образцы одной серии имеют схожие конструкции, при этом имеют множество модификаций. Большинство элементов насосов подходят для других моделей, поэтому они имеют высокую ремонтопригодность.

К самым распространенным моделям, которые выпускаются в нашей стране можно отнести установки серии НВР и ВВН. Они имеют широкое применение в различных системах, но значительно отличаются по своей конструкции. Данные модели имеют множество модификаций, которые отличаются по габаритам, основным показателям быстродействия, остаточного давления. В установках НВР используются минеральные и полусинтетические вакуумные масла, которые предназначены для уплотнения зазоров. В насосах ВВН дополнительные смазывающие элементы не используются ввиду того, что эту функцию выполняет рабочая жидкость, которая, как правило, представлена водой.

Вакуумные насосы НВР

Пластинчато-вакуумные насосы НВР применяются для создания низкого среднего и высокого вакуума. Широкий модельный ряд установок позволяет использовать их на промышленных, сельскохозяйственных, деревообрабатывающих, пищевых и других предприятиях. Установки отличаются тем, что способны создавать вакуум с высоким показателем остаточного давления за короткий срок. Насосы НВР являются универсальными, поскольку могут выполнять задачи различного типа.

Модельный ряд представлен такими агрегатами, как НВР-0,1Д, 2НВР-0,1Д, 2НВР-0,1ДМ, НВР-1, НВР-4,5Д, 2НВР-5ДМ, 2НВР-5ДМ1, 2НВР-60Д, 2НВР-90Д, 2НВР-250Д. Установки могут иметь одноступенчатый и двухступенчатый тип действия, модифицироваться газобалластным клапаном и иметь различную производительность. Установки данного типа могут осуществлять эффективную откачку только в том случае, если вакуумная система будет полностью очищена от пыли, грязи и конденсата.

Вакуумные насосы ВВН

Вакуумные насосы модельного ряда ВВН значительно отличаются от других насосов тем, что при выполнении операции в системе используется жидкость. Как правило, в этом качестве используется вода. Насосы имеют более узкий функционал, но при этом незаменимы во многих сферах деятельности.

Главные преимущества водокольцевых вакуумных насосов ВВН:

  • способны очищать откачиваемую смесь;
  • применимы в системах с механическими загрязнениями;
  • экологическая чистота;
  • отсутствие в системе вакуумного масла;
  • простота в применении и обслуживании;
  • низкое потребление электроэнергии;
  • ремонтопригодность;

Вакуумные насосы ВВН применяются в пищевой, химической, медицинской, целлюлозно-бумажной, микробиологической, сельскохозяйственной, деревообрабатывающей, фармацевтической и парфюмерной промышленности.

Вакуумные насосы для промышленных печей

В промышленных печах, для ускорения операций отжига, нормализации, закалки, а так же улучшения качества материала используют вакуумные насосы. В вакуумном пространстве все химические и физические процессы выполняются быстро и качественно.

Вакуумные насосы могут применяться в промышленных печах дугового, индукционного, термического, водородного типа. Зачастую, для обеспечения низкого остаточного давления используются именно диффузионные печи, которые имеют необъемный тип действия.

В целях эффективного выполнения термической обработки в промышленной печи должны использоваться насосы, которые обеспечивают достаточную скорость откачки. Это также позволяет рассчитывать на высокую производительность. Не менее важным показателем является остаточное давление, но оно может значительно отличаться в различных печах от типа проводимой операции.

Вакуумные насосы для климатических камер

Климатические камеры – это оборудование, которое необходимо для исследования качеств различных материалов и агрегатов. Для эффективного и быстрого проведения операции в установках используют вакуумные насосы.

Для того чтобы использовать насос в климатической камере, необходимо, чтобы он:

  • выдерживал повышенные/пониженные температурные показатели;
  • повышенную влажность;
  • создавал достаточный уровень вакуума;
  • имел способность создавать и удерживать необходимое давление.

Пластинчато-роторные вакуумные насосы

Пластинчато-роторные насосы отлично подходят для промышленного применения. Широкий ряд моделей позволяет выполнять операции различных типов. Установки, с высоким показателем остаточного давления и быстродействия используются для климатических камер и печей термообработки.

Установки имеют высокую надежность, износостойкость, ремонтопригодность. Их можно отнести к числу универсальных средств создания вакуума. При этом для обеспечения их работы необходимо, чтобы вакуумная система была очищена от механических загрязнений и влаги. Для работы в климатических камерах используются насосы, изготовленные из нержавеющей стали.

Вакуумные насосы для камер дегазации

Дегазация – это процесс, который не может проходить без участия вакуумного насоса. Но выполняет основную задачу по откачке газов и газовых смесей из различных материалов. Для выполнения откачивания газов и паров из плотных материалов, как правило, используют двухступенчатые вакуумные насосы.

Двухступенчатый вакуумный насос

Двухступенчатый вакуумный насос – это модернизированная модель одноступенчатого насоса с более высокой производительностью. Данный тип установок имеет широкое применение на производственных участках, где необходимо создать более высокое давление. При этом они отличаются надежностью и могут использоваться с различными типами газов.

В двухступенчатых вакуумных насосах камеры имеют зависимость друг между другом. Это помогает синхронизировать, а значит увеличивать производительность. С каждым годом они приобретают все большую популярность благодаря тому, что практически не имеют большие габариты, но при этом обеспечивают лучшие технические показатели.

Сухой вакуумный насос

Сухие вакуумные насосы приобретают все большую актуальность, поскольку способны производить откачку системы без ее загрязнения. В отличие от других установок, в них не используется масляное уплотнение.

Они имеют меньшую производительность, в отличие от аналоговых установок, но при этом достаточно надежны. Для эффективной и исправной работы периодически необходимо проводить техническое обслуживание с заменой пластинок, которые могут изнашиваться в ходе работы.

Безмасляный вакуумный насос

Безмасляные вакуумные применяются на предприятиях, где необходимо обеспечить чистоту проведения операции. Очень часто их применяю в лабораторных исследованиях, где необходимо создать достаточный уровень остаточного давления за короткий срок. Установки обладают высокой надежностью и ремонтопригодностью.

При изготовлении насосов данного типа конструкторы выполняют тщательные расчеты, поскольку важно, чтобы между элементами были достаточные зазоры, которые позволят избежать трения, но не будут настолько большими, чтобы допускать значительного уменьшения производительности.

Вакуумные насосы высокого вакуума

Создание высокого вакуума, как правило, происходит с использованием нескольких насосов, среди которых форвакуумная и высоковакуумная установка. Форвакуумный насос, представленный одним из объемных агрегатов, выполняет предварительное разряжение, откачивая до 97% газов, а высоковакуумный насос выполняет остальную работу, достигая предельных значений.

В качестве насосов высокого вакуума могут применяться:

  • турбомолекулярные;
  • диффузионные;
  • ионные;

Турбомолекулярные насосы

Турбомолекулярные насосы значительно отчаются от других насосов высокого давления. Они способны самостоятельно создавать высокий вакуум, поскольку имеют механический принцип работы. Установки действуют в диапазоне 10-2 – 10-8 Па. Основной рабочий механизм представлен статором и ротором с дисками, которые расположены под определенным углом.

Молекулы газовой смести, находясь в турбомолекулярном насосе, значительно увеличивают скорость передвижения за счет сталкивания между собой. Ротор вращается со скоростью, которая превышает 10 000 оборотов, что и является основной причиной создания высокого давления.

Ионный насос вакуумный

Ионные или геттерно-ионные вакуумные насосы имели широкое распространение до появления других высоковакуумных насосов. С их помощью создается давление, равное 10-6 мбар. Сегодня они применяются реже, но все равное находят своего потребителя. Насосы данного типа отличаются экологической чистотой и выгодным методом получения сверхвысокого вакуума.

В установке молекулы захватываются и связываются газами или слоем геттера, а затем удерживаются в объеме установки. Они способны удерживать вакуум даже тогда, когда находятся в нерабочем состоянии. Основным элементом насоса является камера и другие неподвижные элементы. Ионный насос потребляет небольшое количество электроэнергии и имеет низкую шумность.

Безмасляные (сухие) пластинчато-роторные вакуумные насосы относятся к объемным насосам, позволяющим получать вакуум средней глубины при полном отсутствии масляного выхлопа в выпускаемом воздухе. Глубина достигаемого вакуума – от 90 до 400 мБар остаточного давления в зависимости от модели. Что составляет от 9 до 40% атмосферного давления.

Создать хороший безмасляный пластинчато-роторный насос достаточно сложно, так что число производителей в мире не так велико. В основном, их делают в Европе ( , и ). И лишь насосы небольшой производительности производят в США, в Китае и на Тайване. Среди последних наибольшим спросом пользуются тайваньские насосы .

Принцип действия

Сухие пластинчато-роторные насосы имеют в целом тот же самый принцип действия, что и . В них также используется эксцентрично установленный ротор с пластинками, способными свободно скользить в своих пазах.
Анимация 1: принцип работы пластинчато-роторного насоса

Однако, есть некоторые отличия. В сухих насосах не используется масло ни для уплотнения зазора между лопатками и корпусом, ни для смазки движущихся частей, ни для охлаждения. Поэтому лопатки сухих насосов изготавливаются не из металла, а из графитового композита. Графит создает намного меньше трения по сравнению с металлом, поэтому не требует сильного охлаждения. Кроме того, графитовые лопатки быстро притираются к поверхности, по которой скользят, обеспечивая хорошую герметизацию зазоров между корпусом и лопатками.

С одной стороны, конструкция безмасляных насосов проще: нет масляного сепаратора и масляных каналов. С другой стороны, отсутствие смазки повышает требования к качеству обработки поверхностей.

Плюсы и минусы безмасляных пластинчато-роторных вакуумных насосов (по сравнению с масляными)

Основных причин, по которым стоит выбрать сухой пластинчато-роторный насос, две: относительно чистый воздух на выходе и возможность длительное время работать с грубым вакуумом. Кроме того, нет необходимости постоянно следить за уровнем масла и заботиться об осушении перекачиваемого газа.

Все достоинства сухих насосов являются зеркальным отображением недостатков маслосмазываемых моделей: если для масла предпочтительна работа в режиме поддержки глубокого вакуума, то сухой насос может длительное время работать с грубым вакуумом на входе. Так же часто возникает ситуация, когда откачанный воздух остается в том же помещении, где работают люди. Пройдя через маслосмазываемую модель, воздух неизбежно насыщается парами масла, которые не только неприятно пахнут, но и не особо полезны для окружающих. Фильтры на выхлопной линии в какой-то мере решают эту проблему. Но идеальных фильтров не бывает.

С другой стороны, пройдя через безмасляный роторный насос, воздух хотя и не остается идеально чистым, но в этом случае вместо масла в воздух попадают частицы графитовой пыли. Этой пыли, во-первых, выделяется значительно меньше, чем масла. А во-вторых, графит не пахнет, и его намного проще отфильтровать. Поэтому безмасляный насос – хороший выбор для помещений, где работают люди.

Другой значительный недостаток маслосмазываемых насосов – необходимость постоянного контроля за уровнем масла. Уровень этот может как увеличиваться, из-за появления конденсата, так и уменьшаться, например, при работе с грубым вакуумом или при превышении температуры. Любой из этих сценариев губителен для пластинчатого масляного насоса: если масла будет недостаточно, то он перегреется и сгорит, а если в масле окажется много конденсата – насос быстро заржавеет. Безмасляный насос изначально лишен этих недостатков: нет необходимости постоянно за ним следить, достаточно проверять толщину лопаток раз в 2-3 тысяч рабочих часов.

В целом, для остаточных давлений выше 400 мБар, безмасляный насос является хорошим выбором. Но для создания более глубокого вакуума он уже не подходит. Самые совершенные модели из нашего каталога могут обеспечить лишь 100 мБар остаточного давления. Другое ограничение – срок службы. Маслозаполненные модели могут годами выдавать одинаковую производительность (требуется лишь изредка подливать масло), чем и пользуются многие лаборатории, день и ночь поддерживая стабильный вакуум в лабораторном шкафу. Сухой пластинчато-роторный насос тоже может работать в режиме 24/7, но по мере истирания лопаток, его производительность будет падать. Поэтому такой насос рекомендуется включать именно тогда, когда он нужен, и выключать по окончании смены.

Износ рабочих пластинок

Как видно из анимации выше, рабочие пластинки постоянно движутся по специальным пазам в роторе. Вылетая под действием центробежной силы, они плотно прилегают к стенкам камеры и разделяют свободное пространство рабочей камеры на несколько изолированных объемов.

Ротор насоса крутится с большой скоростью (обычно 1400-1500 оборотов в минуту, поскольку используются 4-х полюсные электродвигатели), поэтому возникает проблема трения пластинок о внутреннюю поверхность рабочей камеры. В насосах с масляной смазкой эта проблема не стоит остро, поэтому рабочие пластинки (лопатки) могут быть как композитные, так и более долговечные металлические. Однако в сухих насосах пластинки могут быть только из графитового композита (carbon vanes). Графит сам по себе является хорошей смазкой – графитовые пластинки скользят по рабочей камере не перегреваясь. Но при этом графит относительно быстро истирается. При чем, сокращается не только его длина от трения о корпус насоса, но и уменьшается его толщина от трения о ротор.

Изображение 1. Три вида износа графитовых лопаток пластинчато-роторных насосов.

Износ графитовых лопаток (пластинок) ведет к утечкам воздуха и снижению глубины вакуума, а также производительности насоса. Каков средний срок службы лопаток безмасляных насосов? Большинство производителей стыдливо этот срок не указывают. Однако кое-какой информацией мы владеем.

Тайваньцы Stairs Vacuum указывают на необходимость замены лопаток через 8 000 – 10 000 часов. При этом они отмечают, что рабочие характеристики любых безмасляных пластинчато-роторных насосов начинают снижаться уже после 3 000 часов работы.

Итальянцы DVP пишут о сроке службы пластинок 10 000 часов. К нам в офис как-то пришел инженер, у которого работал насос SB 16 этой итальянской фирмы. Он рассказал о том, что насос отработал у них 20 000 часов (правда в режиме компрессора, но сути это не меняет), после чего перестал нормально работать (речь шла об износе лопаток, а не о поломке насоса). При этом выхлопные шланги внутри покрылись тонким слоем графитовой пыли. Этот пример говорит, что производитель указывает минимальный гарантированный срок службы лопаток, на практике они могут работать и больше, но при снижении рабочих параметров.

Немцы Becker серии VX, KVX являются рекордсменами по сроку службы лопаток (увы и по цене насосов тоже) – не менее 20 000 часов, на практике от 20 до 40 тысяч.


Изображение 2. График снижения производительности сухих пластинчато-роторных насосов из-за износа лопаток.

При какой глубине вакуума КПД пластинчато-роторных вакуумных насосов становится наибольшим

КПД безмасляных пластинчатых насосов не является фиксированной величиной, а зависит от рабочей точки (глубины вакуума). При давлении на входе близком к атмосферному (при грубом вакууме) КПД насоса очень низок и становится приемлемым (40% и выше) при глубине вакуума 300 мБар (700 мБар остаточного давления). Своего максимума (почти 60%) КПД достигает при вакууме 600-700 мБар (300-400 мБар абсолютного давления), а затем снова начинает снижаться до 40% по мере углубления вакуума.


Изображение 3. Сравнение КПД сухого пластинчато-роторного вакуумного насоса и вихревой одноступенчатой воздуходувки.

Если сравнить, например, безмасляный пластинчато-роторный вакуумный насос и одноступенчатую вихревую воздуходувку, работающую в вакуумном режиме, то окажется, что эти 2 устройства не конкурируют друг с другом, а взаимно дополняют. В диапазоне создаваемых давлений от -100 до -300 мБар вихревая воздуходувка показывает лучшие значения КПД, а в диапазоне от -300 до -900 мБар гораздо эффективнее работает уже пластинчато-роторное устройство.

Основной принцип вакуумного насоса любого типа – это вытеснение. Он одинаковый у всех вакуумных насосов любого размера и любого способа применения. Другими словами, принцип действия вакуумного насоса сводится к удалению газовой смеси, пара, воздуха из рабочей камеры. В процессе вытеснения изменяется давление, и молекулы газа перетекают в требуемом направлении.

Навигация:

Два важных условия, которые должен выполнить насос – это создать вакуум определенной глубины, откачав газовую среду из необходимого пространства и сделать это в течении заданного времени. Если какое-то из этих условий не выполняется, то приходится подключать дополнительный вакуумный насос. Так, в случае необеспечения требуемого давления, но за нужный промежуток времени, подключается форвакуумный насос. Он дополнительно снижает давление, чтобы выполнились все необходимые условия. Этот принцип работы вакуумного насоса подобен последовательному подключению. И наоборот, если не обеспечивается скорость откачки, но при этом достигается нужная величина вакуума, то потребуется другой насос, который поможет достичь необходимый вакуум быстрее. Такой принцип работы вакуумного насоса схож с параллельным подключением.

Примечание. Глубина вакуума, создаваемого вакуумным насосом зависит от герметичности рабочего пространства, которое создают элементы насоса.

Чтобы создать хорошую герметичность рабочего пространства применяется специальное масло. Оно уплотняет зазоры и полностью их перекрывает. Вакуумный насос, имеющий такое устройство и принцип действия называется масляным. Если принцип вакуумного насоса не предусматривает использование масла, то он называется сухим. Преимуществом в использовании пользуются сухие вакуумные насосы, так как они не требуют обслуживания с заменой масла и так далее.

Кроме вакуумных насосов промышленного назначения, широкое применение получили небольшие насосы, которые можно использовать в домашних условиях. К ним относится ручной вакуумный насос для перекачки воды из скважин, водоемов, бассейнов и прочего. Принцип работы ручного вакуумного насоса разный, все зависит от его типа. Различаются такие виды ручных вакуумных насосов:

  1. Поршневой.
  2. Штанговый.
  3. Крыльчатый.
  4. Мембранный.
  5. Глубинный.
  6. Гидравлический.

Поршневой вакуумный насос работает за счет движения внутри него поршня с клапанами в середину корпуса. В результате давление уменьшается, и вода через нижний клапан поднимается вверх пока ручка поршня опускается вниз.

Штанговый вакуумный насос похож по принципу действия на поршневой, только роль поршня в корпусе выполняет очень вытянутая штанга.

Крыльчатый вакуумный насос имеет совсем другой принцип действия. Давление в рабочей камере насоса создается за счет движения рабочего колеса с лопастями (крыльчатка). При этом вода поднимается по стенке камеры, это повышает давление и, вода выплескивается наружу.

Более сложной конструкции является роторный вакуумный насос . Но эта сложность компенсируется тем, что в возможности насоса входит перекачка не только воды, но и более тяжелых масляных жидкостей. Давление в насосе создает ротор с тонкими пластинами, которые вращаются и с помощью центробежной силы втягивают жидкость в емкость, а потом физической силой выталкивает ее.

Мембранный вакуумный насос не имеет никаких трущихся частей, поэтому может использоваться для перекачки очень грязных смесей. С помощью внутреннего маятника и мембраны создается вакуум, который перемещает жидкость через корпус в необходимое место. Чтобы корпус не заклинивал от задержавшегося случайно мусора, насос оснащен специальными клапанами, которые очищают насос.

Глубинный вакуумный насос способен поднимать воду с очень большой глубины (до 30м). Принцип его работы такой же, как и у поршневого, но с очень длинным штоком.

Гидравлический вакуумный насос хорошо перекачивает вязкие вещества, но широкого применения он не получил. Более подробно принцип работы и устройство вакуумных насосов рассмотрим на отдельных его видах.

Принцип работы водокольцевых вакуумных насосов

Один из типов вакуумных насосов — водокольцевой вакуумный насос, принцип действия его основан на создании герметичности рабочего объема с помощью жидкости, а именно воды.

Рассмотрим подробно водокольцевой вакуумный насос и его принцип работы. Внутри корпуса водокольцевого насоса находится ротор, который смещен относительно центра немного вверх. На роторе размещено рабочее колесо с лопастями, вращающимися во время работы. Внутрь корпуса закачивается вода. При движении колеса лопасти захватывают воду и центробежной силой отбрасывают ее в сторону корпуса. Так как скорость вращения достаточно большая, то в результате образуется водяное кольцо по окружности корпуса. В середине корпуса получается свободное пространство, которое и будет так называемой рабочей камерой.

Примечание. Герметичность рабочей камеры обеспечивает окружающее ее водяное кольцо. Поэтому такие насосы и называются водокольцевыми вакуумными насосами.

Рабочая камера получается серпообразной формы, и она разделяется лопастями колеса на ячейки. Эти ячейки получаются разного размера. Во время движения газ перемещается поочередно по всем ячейкам, направляясь в сторону уменьшения объема и одновременно сжимаясь. Так происходит большое количество раз, газ сжимается до необходимой величины и выходит через нагнетательное отверстие. Когда газ проходит через рабочую камеру, он очищается и выходит наружу уже чистым. Это свойство оказывается очень полезным для откачивания загрязненных сред или насыщенных паром газовых сред. Вакуумный насос во время работы постоянно теряет небольшое количество рабочей жидкости, поэтому в конструкции вакуумной системы предусмотрен резервуар для воды, которая потом по принципу работы возвращается назад в рабочую камеру. Это необходимо еще и потому, что молекулы газа сжимаясь отдают свою энергию воде, тем самым нагревая ее. И чтобы избежать перегрева насоса, вода охлаждается в таком отдельном резервуаре.

Подробно посмотреть, как устроен водокольцевой вакуумный насос и принцип его работы можно на видео, предложенном ниже.

Работа пластинчато-роторных насосов

Пластинчато-роторный вакуумный насос относится к числу масляных насосов. В середине корпуса находится рабочая камера и ротор с отверстиями, который расположен эксцентрично. На роторе установлены лопатки, которые могут перемещаться по этим щелям под воздействием пружин.

Рассмотрев устройство, теперь рассмотрим, какой имеют роторные вакуумные насосы принцип работы. Газовая смесь попадает в рабочую камеру через входное отверстие, продвигается по камере под воздействием вращающегося ротора и лопаток. Рабочая пластина, отталкиваясь пружиной от центра, прикрывает собой входное отверстие, уменьшается объем рабочей камеры, и газ начинает сжиматься.

Примечание. Во время сжатия газа возможно выпадение конденсата за счет насыщения пара.

Когда сжатый газ выходит наружу, вместе с ним выходит и образовавшийся конденсат. Этот конденсат может плохо повлиять на работу всего насоса, поэтому в конструкции пластинчато-роторных насосов еще необходимо предусматривать газобалластное устройство. Схематично посмотреть, как работает роторно-пластинчатый вакуумный насос, принцип работы его, можно на рисунке ниже на примере насоса Busch R5. Как уже упоминалось, пластинчато-роторный насос – это масляный насос. Масло необходимо, чтобы устранить все зазоры и щели между лопатками и корпусом, и между лопатками и ротором.

Масло в рабочей камере смешивается с воздушной средой, сжимается и выходит в масляную емкость. Воздушная смесь более легкая переходит в верхнюю камеру сепаратора, где она окончательно очищается от масла. А масло, вес которого больше, оседает в масляной емкости. Из сепаратора масло возвращается на впуск.

Примечание. Качественные насосы очищают воздух очень тщательно, потерь масла практически нет, поэтому подливать масло в такие насосы необходимо крайне редко.

Принцип работы насоса ВВН

ВВН — водяной вакуумный насос, принцип работы которого такой же, как у водокольцевого вакуумного насоса.

Рабочей жидкостью насосов ВВН является вода. На схеме можно увидеть простой принцип работы насоса ВВН.

Движение ротора насоса ВВН происходит непосредственно двигателем через муфту. Это обеспечивает большие обороты ротору, и как следствие, возможность получения вакуума. Правда, вакуум насосы ВВН могут создать только низкий, из-за этого их называют насосами низкого давления. Простые насосы ВВН могут откачивать газы, насыщенные парами, загрязненные среды, и при этом очищать их. Но состав должен быть неагрессивным, чтобы чугунные детали насоса не повредились в результате реакции с химическим составов газа. Поэтому существуют модели насосов ВВН, детали которых изготовлены из титанового сплава или сплава на основе никеля. Они могут откачивать смесь любого состава, не боясь возникновения повреждений. Насос ВВН, в силу своего принципа работы, выполняется только в горизонтальном исполнении, а газ поступает в камеру сверху по оси.

Навигация:

Пластинчатый насос — это механизм, который по своей структуре является весьма необычным, из-за чего многие бояться покупать себе такой тип устройств. Зачастую пластинчатые насосы делят на два основных типа:

  • Двойного действия
  • Одинарного действия

Оба варианта работают на основе ключевых узлов, состоящих из пластин и ротора.

Пластины внутри системы перемещаются исключительно в радиальном направлении, так как только таким образом, возможно, достичь нужного уровня производительности. Если же говорить об отличиях двух категорий пластинчатых насосов, то они заключаются лишь в самой форме поверхности статора, которая немного отличается друг от друга в плане её конструкции.

Пластинчатые насосы двойного действия

Статор в таком механизме чаще всего выступает в виде овала, что позволяет устройству работать максимально равномерно. Достигается это за счет того, что все пластины внутри системы за один оборот вала успевают проделать сразу два такта.

В таком устройстве также существует некая зона, в которой зазор между статором и ротором является просто минимальным. В данном участке системы, могут происходить определенные скачки напряжения, с которыми весьма неплохо справляются специальные датчики, которые регулируют все подобные вопросы.

Что касается внутренних пластин, то они постоянно находятся под давлением и прижимаются к внутренней части рабочего статора. Именно эта плотность и позволяет достичь наиболее высокого уровня герметичности, который также очень важен для качественной работы системы.

Но это еще далеко не предел, так поворот статора — это лишь начало, после которого подобная процедура будет проделываться еще несколько раз. После того, как поворот будет продолжаться, внутри системы образуется разрежение, позволяющее продолжить рабочий процесс. Во время этого процесса, рабочая камера устройства уже соединена с линией всасывания, и происходит это соединение при помощи распределительного диска, который к слову вполне неплохо справляется со своей задачей.

После того, как объем рабочей камеры достигает максимального объема, её соединение с линией всасывания полностью прерывается. Если же ротор продолжает вращаться, это значит, что устройство работает в правильном режиме и объем рабочей камеры должен постепенно уменьшаться. Далее рабочая жидкость системы вытекает из системы через боковую прорезь и направляется в сторону напорной линии, где происходит уже совершенно новый процесс.

Немалую роль во всем этом процессе играет и сила прижима пластин к ротору. Данный показатель определяется при помощи давления, исходящего от внутреннего механизма. Именно поэтому, чаще всего подобные установки в стандартной комплектации имеют две пластины, работающие на одинаково эффективной частоте.

Пластинчатые насосы одинарного действия

В данной системе движение пластин имеет определенные ограничения, которые заканчиваются на уровне статора, имеющего цилиндрическую форму поверхности. Необычное расположение статора в системе позволяет работать внутренним элементам системы значительно эффективнее.

В данной системе, как собственно и у всех других существует процесс заполнения рабочей камеры, который очень схож с тем, что мы привыкли видеть в обычных установках. Но, несмотря на это, сам рабочий процесс данного агрегата кардинально отличается от того, что мы зачастую видим в обычных установках.

Так что перед покупкой стоит, как следует подумать, какой именно агрегат вам нужен, и какова ключевая цель покупки подобного оборудования. Продумав все это наперед, вы сможете себя полностью обезопасить от необдуманной покупки.

Пластинчатый вакуумный насос

Пластинчатый вакуумный насос — это уже более модернизированная версия данного агрегата, которая имеет большое количество преимуществ, которых вы попросту не сможете увидеть в обычной версии насоса. Главным преимуществом подобной установки, является возможность её работы в условиях сверхвысокого вакуума, что на данный момент очень ценится на современном рынке.

Сейчас мы рассмотрим преимущества и недостатки пластинчатых вакуумных насосов, дабы все-таки понять, стоит ли переплачивать за работу на вакуумной основе.

Преимущества вакуумных пластинчатых насосов:

  • Возможность образования сверхвысокого вакуума
  • Высокий уровень производительности
  • Более широкий спектр применения
  • Возможность выполнения нескольких процессов одновременно

Недостатки вакуумных пластинчатых насосов:

  • Слишком большие габариты, которые не всегда могут вместиться в нужном месте
  • Высокий уровень шума и вибраций во время работы

Просмотрев преимущества и недостатки, можем сделать вывод, что плюсов у вакуумных пластинчатых насосов все-таки больше, и если вы все-таки решили взять более производительный агрегат, то вакуумный пластинчатый насос — это просто лучший вариант, за который на самом деле стоит переплатить.

Пластинчато-роторные насосы

Пластинчато-роторные насосы сейчас являются очень востребованными на рынке, и многие производители различной продукции готовы отдавать немалые деньги за то, чтобы купить себе подобное оборудование. Если рассматривать весь ассортимент пластинчатых насосов, то в нем можно найти как дорогостоящие установки, так и более бюджетные.

Сейчас мы рассмотрим наиболее удачный вариант пластинчато-роторного насоса, который будет наиболее практичным в плане цены и качества.

Пластинчато-роторный насос RZ 6 — это устройство, которому удалось совместить в себе не только высокие технические характеристики, а еще и качество сборки, стабильность в работе, небольшую стоимость и еще огромное количество важных моментов, о которых стоит всегда помнить.

Если же говорить о сфере применения пластинчато-роторных насосов, то можно заметить, что они используются в самых разных отраслях. Сейчас мы рассмотрим те сферы промышленности, где на данный момент они стали ключевым элементом, без которого производство не смогло бы быть прежним.

Сферы применения пластинчато-роторных насосов:

  • Радиотехническая отрасль
  • Химическая отрасль
  • Нефтепроизводство

Каждая из этих отраслей на данный момент остро нуждается в работе пластинчато-роторных насосов, которые на данный момент стали неотъемлемый частью работы во всех этих направлениях.

Масляные насосы

Если же судить по типу насосов, который нашел своего большего применения в большинстве отраслей, то, безусловно, можно сказать, что это масляные насосы. Именно эта категория устройств на данный момент является наиболее популярной, так как большинство пользователей привыкло доверяться проверенным конструкциям.

Сейчас все большей популярности обретают сухие насосы, но все-таки далеко не все готовы переплачивать, при этом зная, что покупают еще не совсем проверенную технику. Что касается масляных установок, то они уже давным-давно успели зарекомендовать себя на рынке и доказать, что способны работать в самых разных условиях, выдавая стабильно высокие показатели производительности.

При этом пользователи еще и уверены в том, что подобная техника благодаря постоянной смазке является более надежной, и её внутренние детали не будут поддаваться износу.

Сухой безмасляный вакуумный насос

Сухой безмасляный вакуумный насос — это устройство, работающее на воздушной основе, которая позволяет ему минимизировать угрозу перегрева, который может случиться из-за отсутствия масла в системе. В последнее время многие стали склоняться именно в сторону сухих вакуумных насосов. Главной причиной этого, служит новая технология работы, которая не требует постоянной смазки или добавления какой-либо жидкости.

Все что требуется от пользователя — это включить вакуумный насос, после чего он сможет работать без каких-либо перебоев. Но все-таки не стоит забывать, что это техника и за ней надо постоянно присматривать. Проделывая все нужные процедуры для данного устройства, вы сможете быть уверены, что оно прослужит вам долгие годы и за это время его внутренние детали останутся в полнейшем порядке и будут выдавать все такие же высокие показатели производительности.

лучших вакуумных насосов 2022 года [Руководство по покупке] — Gear Hungry

Теоретически все мы знаем, что такое вакуумный насос. Это устройство, которое в основном используется в промышленности для удаления воздуха или газа из камеры или контейнера для создания вакуума. Он также используется в производстве электрических компонентов, таких как лампочки, ЭЛТ-трубки и другие подобные продукты. Вакуумные насосы также широко используются в системах отопления, вентиляции и кондиционирования воздуха. Эти системы работают на балансе правильного раствора хладагента в среде без воздуха, газов и воды.

Несмотря на то, что вакуумные насосы полезны в самых разных областях, лучшие вакуумные насосы не только избавят ваш HVAC, транспортное средство или оборудование от ненужного воздуха, газов или влаги, но и одновременно обнаружат присутствие этих веществ.

Лучший вакуумный насос

1

Воздушный вакуумный насос XtremepowerUS 3CFM 1/4 л.с. дома.Это одноступенчатый ротационный вакуумный насос со встроенным охлаждающим вентилятором большого объема, который прост в использовании. Он оснащен прочными латунными соединениями, отличается высокой эффективностью и низким уровнем шума, а также хорошо просматриваемым окошком уровня масла. У вас есть все, что вам нужно с этим воздушным вакуумным насосом, и вы можете хранить все компоненты вместе в удобной сумке для переноски, которая входит в этот комплект.

Основные характеристики:

Одноступенчатый роторно-вакуумный насос

Встроенный вентилятор охлаждения большой мощности

Нескользящая ручка для переноски

Соединения из цельной латуни

Диагностика и обслуживание системы кондиционирования

Включает удобную сумку для переноски

Спецификация:

  • БрендXtremepowerUS
  • Модель71097
  • Вес17.65 фунтов

Pros

Легкий запуск и отсутствие обслуживания

Хорошо видное окошко уровня масла

Высокая эффективность и низкий уровень шума

Минусы

Шланги могут нуждаться в частой замене

2

Набор инструментов для вакуумного насоса Kozyvacu Mini Split/HVAC/AUTO AC

Вакуумные насосы для автомобилей просто необходимы, если вы живете в районе, где невозможно ездить без кондиционера. Это полный набор инструментов для замены хладагента, состоящий из высококачественного коллектора и 3 цветных шлангов. Полный набор инструментов для ремонта кондиционеров Kozyvacu Mini-Split/HVAC/AUTO AC был специально разработан для мини-сплит-кондиционеров и систем HVAC, но также хорошо подходит для кондиционера вашего автомобиля. Он имеет литой алюминиевый корпус и конструкцию с высоким крутящим моментом, которая обеспечивает легкий запуск. Если вы хотите, чтобы ваш HVAC или другие подобные устройства работали эффективно, этот вакуумный насос поможет вам в этом.

Основные характеристики:

Полный набор инструментов для замены хладагента

Конструкция с высоким крутящим моментом для легкого запуска

Корпус из литого под давлением алюминия

Легко запускается и не требует обслуживания

Двигатель с термозащитой

Высококачественный коллектор и 3 цветных шланга

Спецификация:

  • Марка Kozyvacu
  • Вес19.8 фунтов

Pros

Встроенное центральное смотровое стекло

Специально разработан для систем Mini-Split и HVAC

Минусы

Линии немного коротковаты

3

Robinair (15500) Вакуумный насос VacuMaster Economy

Вакуумные насосы HVAC не могут быть лучше, чем этот насос от Robinair. Двухступенчатая роторно-лопастная конструкция имеет теплозащищенный двигатель мощностью 1/3 л.с., 115 В/60 Гц и ребристые алюминиевые поверхности, которые могут быстрее рассеивать тепло, чтобы вы могли дольше эксплуатировать вакуумный насос.Впускной патрубок был спроектирован для обеспечения максимального воздушного потока с объемом свободного воздуха 5 кубических футов в минуту. Вам понравятся функции безопасности экономичного вакуумного насоса Robinair VacuMaster, а благодаря нескользящим ножкам вы не будете беспокоиться о смещении насоса во время работы. Чтобы узнать о других необходимых инструментах, ознакомьтесь с нашим подробным руководством по лучшим наборам инструментов для механиков.

Основные характеристики:

Двухступенчатая пластинчато-роторная конструкция

Объем масла 7,5 унций

Объем свободного воздуха 5 куб. футов в минуту

Двигатель 1/3 л.с., 115 В/60 Гц с термозащитой

Клапан предотвращения обратного потока масла

Ребристые алюминиевые поверхности быстрее рассеивают тепло

Спецификация:

  • БрендRobinair
  • Модель15500
  • Вес15 фунтов

Плюсы

Предназначен для обслуживания кондиционеров и холодильных установок

Нескользящие ножки для устойчивости во время использования

Впускной патрубок рассчитан на максимальный поток воздуха

Минусы

Может работать медленно в некоторых ситуациях

4

Одноступенчатый пластинчато-роторный экономичный вакуумный насос ZENY 3,5 куб. фута/мин

Одной из лучших особенностей этого одноступенчатого пластинчато-роторного вакуумного насоса ZENY 5 Па является интеллектуальный радиатор, который может обнаруживать препятствие и предотвратить сгорание двигателя.Это отличный экономичный вакуумный насос, который идеально подходит для домашнего обслуживания ваших установок HVAC или AC. Он имеет прочный корпус из алюминиевого сплава, рассчитанный на длительный срок службы, и внутренний охлаждающий вентилятор большой мощности, что позволяет использовать его даже в течение более длительного времени. Он работает невероятно хорошо с минимальным уровнем шума, и вы можете легко контролировать уровень масла. Он прост в использовании и практически не требует обслуживания, что делает его идеальным дополнением к набору инструментов каждого мастера.

Основные характеристики:

Прочный корпус из алюминиевого сплава

Внутренний вентилятор охлаждения большого объема

Выпускное отверстие с выпускной крышкой

Маслосмотровое стекло для контроля уровня масла

Простой выключатель

Нескользящая ручка для подушки

Бутыль с вакуумным маслом в комплекте

Pros

Высокая эффективность и низкий уровень шума

Видимое масляное окно

Прост в использовании и не требует обслуживания

5

Вакуумный насос BACOENG на 3 галлона HVAC

Этот комплект вакуумной камеры BACOENG на 3 галлона для небольших проектов по дому и для энтузиастов-хобби станет отличным помощником в вашем рабочем листе. Он оснащен вакуумной камерой объемом 3 галлона с долговечной силиконовой прокладкой, которую можно использовать 10 000 и более раз без ухудшения качества. Этот агрегат идеально подходит для дегазации силиконов, эпоксидных смол, эфирных масел и других веществ, а благодаря его высокой эффективности и низкому уровню шума вы получите больше удовольствия от работы, чем с другими масляными вакуумными насосами. Чтобы узнать о более важных домашних инструментах, ознакомьтесь с нашим списком лучших тепловых пушек на рынке.

Основные характеристики:

Комплект вакуумной камеры на 3 галлона

Долговечная силиконовая прокладка

Высокая эффективность и низкий уровень шума в децибелах

Прочный корпус из алюминиевого сплава

Необслуживаемый двигатель с прямым приводом

Внутренний вентилятор охлаждения большого объема

Спецификация:

  • МаркаBACOENG
  • Вес25.2 фунта

Pros

Дегазированные силиконы, эпоксидные смолы, эфирные масла, уретаны и т. д.

Силиконовая прокладка служит 10 000 раз без износа

Легкий и простой запуск

Минусы

Может не подходить для всех приложений

6

VIVOHOME 110V 1/3 HP 4CFM Одноступенчатый роторно-лопастной воздушный вакуумный насос

Обеспечить бесперебойную работу домашней системы кондиционирования воздуха будет проще, если вы сможете проверять и обслуживать ее с помощью этого VIVOHOME 110V 1/3 HP 4CFM Одноступенчатый роторно-лопастной воздушный вакуумный насос.Это полный комплект манометрического коллектора с течеискателем, который является одним из лучших вакуумных насосов для систем переменного тока. Он оснащен шлангами с цветовой маркировкой для легкой идентификации давления и сетчатым вентиляционным отверстием для рассеивания тепла, поэтому вы можете использовать его в течение длительного времени. Этот блок эффективно удалит влагу до того, как вы снова заполните его хладагентом, поэтому вы сэкономите большие деньги, наняв кого-то другого, чтобы сделать эту простую задачу за вас. Вот несколько надежных измерителей влажности, которые вам также могут понадобиться.

Основные характеристики:

Комплект манометра с течеискателем

Идеально подходит для обслуживания систем кондиционирования воздуха

Шланги с цветовой маркировкой для легкой идентификации давления

Сумка для переноски в комплекте для удобства хранения и транспортировки

Вентиляционная сетка для рассеивания тепла

Большой резервуар для масла со смотровым окном

Спецификация:

  • БрендVIVOHOME
  • Вес19.51 фунт

Pros

Эффективно удаляет влагу перед заправкой хладагента

Эргономичная рукоятка, разработанная для удобства и портативности

Минусы

Манометры могут быть не совсем точными

7

Двухступенчатый вакуумный насос HFS 12CFM

Если сложные вакуумные насосы заставляют вас идти в гору, вам понравится этот простой в использовании двухступенчатый вакуумный насос HFS. Простота этого вакуумного насоса означает, что вы можете удалить воздух или газ из контейнера или блока HVAC, чтобы подготовить его к повторному наполнению хладагентом.Это двухступенчатый пластинчато-роторный вакуумный насос, работающий очень тихо и с низким уровнем вибрации. Он легко запускается даже при низких температурах, поэтому его можно использовать круглый год. Корпус из алюминиевого сплава был рассчитан на длительный срок службы, а с маслом, которое не имеет обратного потока, вы можете работать безопасно и эффективно, просто, конечно, не забудьте надеть защитные очки.

Основные характеристики:

Двухступенчатый пластинчато-роторный вакуумный насос

Корпус из алюминиевого сплава

Электрометрическая муфта

Конструкция с защитой от обратного потока масла

Резервуар с разделительными устройствами на выпускном отверстии

Спецификация:

  • МаркаHFS
  • МодельVP2200
  • Вес14.57 фунтов

Плюсы

Легко заводится даже при низких температурах

Чрезвычайно тихий и низкий уровень вибрации

Минусы

Насос слабоват

8

Двухступенчатый вакуумный насос Fieldpiece Vp85 8 куб. футов в минуту

Этот двухступенчатый вакуумный насос от Fieldpiece является одним из самых простых и эффективных вакуумных насосов, которые вы можете использовать. Двухступенчатый вакуумный насос Fieldpiece Vp85 объемом 8 куб. футов в минуту оснащен системой быстрой замены масла, которая позволяет вам заменить масло менее чем за минуту.Основание очень широкое, чтобы оставаться устойчивым во время работы вакуумного насоса, а прочная прорезиненная конструкция обеспечивает прочное и долговечное устройство. Он имеет большое окно резервуара, чтобы вы могли следить за уровнем масла, и он компактен для удобной транспортировки с удобной ручкой, в которой вы также можете хранить шнур. Этот великолепный вакуумный насос обеспечивает постоянную точность и производительность, чтобы вы могли выполнять свои задачи. быстро и легко. Чтобы пополнить свою коллекцию инструментов для дома, ознакомьтесь с этими надежными динамометрическими ключами, которые нужны каждому мастеру на все руки.

Основные характеристики:

Двухступенчатый вакуумный насос

4 встроенных порта

Прочная прорезиненная конструкция

Большое окно нефтяного резервуара

Компактный для удобной транспортировки

Хранение шнура без спутывания в рукоятке

Спецификация:

  • BrandFieldpiece
  • ModelVP85
  • WeightVP85

Плюсы

Быстрая очистка и простота обслуживания

Обеспечивает постоянную точность и производительность

Минусы

Ремонт может быть непростым

9

Вакуумный насос Yellow Jacket 93600

Вакуумный насос Yellow Jacket 93600 прост в использовании и идеально подходит для домашних мастеров или профессиональных ремонтников. Он изготовлен из высокопрочных роторов и подшипников, а также сетчатого фильтра на входе, который предотвращает попадание грязи, мусора и других частиц в двигатель насоса. Он также имеет большое маслосмотровое стекло и широкое горлышко масляного резервуара, что упрощает заправку этого вакуумного насоса и избавляет от беспорядка. Он также имеет внутренний впускной обратный клапан, который предотвращает скопление масла, и хорошее устойчивое основание, широкое для повышения устойчивости во время использования. Для получения более удобных инструментов обязательно ознакомьтесь с нашим списком лучших регулируемых трубных ключей.

Основные характеристики:

Порт масляного резервуара с широкой горловиной

Большое смотровое стекло

Роторы и подшипники для тяжелых условий эксплуатации

Прочная стальная ручка для удобной транспортировки

Сетчатый фильтр на впуске

Спецификация:

  • БрендYellow Jacket
  • Модель93600
  • Вес 30,8 фунтов

Плюсы

Внутренний впускной обратный клапан предотвращает подпор масла

Устойчивое широкое основание для большей устойчивости

Крышки с привязными отверстиями остаются прикрепленными к помпе

Руководство по покупке вакуумного насоса и часто задаваемые вопросы

Особенности вакуумных насосов

Качество . Независимо от того, удаляете ли вы воздух и газы из кондиционера вашего автомобиля или системы отопления, вентиляции и кондиционирования вашего дома, вам нужен вакуумный насос, который может работать быстро и эффективно.Основное использование вакуумного насоса и тот факт, что вам нужно использовать масло для работы насоса, означает, что вы просто не можете идти на компромисс в отношении качества этого устройства. Некачественное устройство неизбежно даст течь и не будет столь эффективно создавать вакуум, необходимый в камере вашего HVAC, прежде чем вы сможете заполнить его хладагентом. Убедитесь, что вы приобрели высококачественный вакуумный насос, отличающийся долговечностью и надежностью, чтобы вы могли выполнять необходимую работу без необходимости убирать огромный беспорядок, когда закончите.

Характеристики – Проверьте технические характеристики вакуумного насоса, который вы собираетесь купить, чтобы убедиться, что он будет служить той цели, для которой он вам нужен. Также проверьте характеристики размера двигателя и достижимого давления. Некоторые вакуумные насосы также поставляются с дополнительными аксессуарами, поэтому вы можете проверить блок HVAC или AC на наличие утечек и завершить его техническое обслуживание с помощью вакуумного насоса.

Простота использования . Большинство домашних мастеров отлично справляются с выполнением различных работ по техническому обслуживанию дома, но на самом деле не обучены и не квалифицированы для большинства из них. По этой причине выбранный вами вакуумный насос должен быть прост в использовании. Ищите модели, которые вы просто прикрепляете к контейнеру, из которого нужно удалить воздух, и включаете его.Ничего страшного, если вам нужно сделать больше, но убедитесь, что вы нашли вакуумный насос с простыми инструкциями.

Уровень шума — Большинство вакуумных насосов в нашем ассортименте оснащены мощными двигателями, которые работают невероятно тихо. Вам может понадобиться использовать вакуумный насос у себя дома или в течение длительного времени, и если вы используете вакуумный насос в качестве профессионального мастера по обслуживанию дома, вам не нужен шумный насос, так как он будет раздражать ваши уши, особенно когда вы потратить на это целый день. Проверьте на низкий уровень шума или низкий уровень децибел. Все вакуумные насосы будут издавать шум, но постарайтесь найти не слишком шумный.

Типы вакуумных насосов

Вакуумные насосы делятся на 3 категории:

  1. Вакуумные насосы для фильтрации Низковакуумные насосы, подходящие для фильтрации, дегазации и выпаривания.
  2. Вакуумные насосы грубой очистки, подходящие для дегазации и лиофильной сушки.
  3. Высоковакуумные насосы для использования в напылении, масс-спектроскопии и т. д.

Вы также можете найти вакуумные насосы с сухим, водяным или масляным приводом.

  • Сухие насосы требуют минимального обслуживания и не производят отходов, которые обычно выбрасываются через выхлопную систему. Эти насосы обычно относятся к более дорогим вакуумным насосам, но они того стоят, если вы хотите пылесосить чисто.
  • Насосы на водной основе создают грубый вакуум, который часто используется для удаления воды. Они в основном используются в затопленных подвалах и подобных ситуациях.
  • Насосы с масляной смазкой, как правило, обеспечивают наибольшую мощность и могут использоваться во множестве различных областей применения.Их можно найти во всем, от очень экономичного до очень дорогого ценового диапазона, и они широко используются в домашнем обслуживании и в коммерческих целях.

Часто задаваемые вопросы о вакуумном насосе

В: Что такое вакуумный насос?

A: Вакуумный насос — это устройство, которое используется для удаления воздуха и газов из замкнутого блока. Удаляя воздух и газы, вакуумный насос оставляет после себя пространство или вакуум, который можно заменить необходимым веществом. В случае систем HVAC или AC этим веществом будет раствор хладагента.

В: Что означает двухступенчатый вакуумный насос?

A: Когда мы говорим о двухступенчатом вакуумном насосе, мы имеем в виду вакуумный насос с двумя роторами и двумя лопастями. Проще говоря, это означает, что первая ступень создает вакуум, а вторая очищает систему. Двухступенчатые вакуумные насосы обеспечивают более глубокий вакуум, чем одноступенчатые насосы, что делает их в два раза более эффективными при очистке и обслуживании установок HVAC и AC.

В: Какой размер вакуумного насоса мне нужен?

A: Прежде чем вы броситесь покупать вакуумный насос, вам может быть интересно, какой размер вам нужен.Проще говоря, вам нужно знать размер устройства или устройств, для очистки которых вы будете использовать насос. Большинство вакуумных насосов имеют размер в соответствии с их CFM, то есть кубическими футами в минуту. Например, для типичного домашнего кондиционера потребуется насос с производительностью от 4 до 5 куб. футов в минуту, в то время как для большинства коммерческих устройств потребуется насос с производительностью от 6 до 8 кубических футов в минуту.

В: В чем разница между одноступенчатым и двухступенчатым вакуумным насосом?

A: Разница между одноступенчатыми и двухступенчатыми вакуумными насосами довольно проста. Одноступенчатый вакуумный насос имеет одно рабочее колесо двойного всасывания, а двухступенчатый вакуумный насос имеет 2 ротора и лопасти. Хотя они оба работают довольно хорошо, двухступенчатый вакуумный насос работает лучше, и вы получите более чистый результат для устройства, которое вы накачиваете и очищаете.

В: Как выбрать вакуумный насос HVAC?

A: При покупке вакуумного насоса HVAC необходимо учитывать несколько соображений, прежде чем сделать правильный выбор. Во-первых, это размер вашей герметизирующей единицы HVAC.Затем вы можете выбрать HVAC с адекватным рейтингом CFM. Вам также нужно будет определить, будет ли вам лучше обслуживаться с одноступенчатым или двухступенчатым вакуумным насосом. Многие вакуумные насосы также имеют множество дополнительных функций, таких как возможность проверки на наличие утечек, простота использования и портативность. Еще одно важное соображение заключается в том, понадобится ли вам вакуумный насос с собственной защитной емкостью для улавливания газов и влаги из вашего блока HVAC, или у вас будет просто выходной шланг, направляющий отходы наружу.

В: Как оцениваются вакуумные насосы?

A: Обычно для определения характеристик вакуумного насоса используются три критерия. В том числе:

Степень создаваемого вакуума – определяет, сколько вакуума можно создать, а максимальное значение вакуума отображается как максимальное давление в нм ртутного столба.

Скорость удаления воздуха – показывает количество воздуха, которое можно «отсосать», или объем давления воздуха, удаленного через выхлоп без перепада давления на насосе.

Требуемая мощность – Мощность, производимая вакуумным насосом, часто указывается в виде требуемой входной мощности и скорости.

Вы также можете проверить скорость удаления CFM вакуумных насосов. CFM относится к кубическим футам в минуту, и этот рейтинг в основном говорит вам, сколько воздуха и газов можно удалить из блока HVAC или AC в зависимости от его размера. Оценки CFM составляют 4–5 CFM для вакуумных насосов, используемых в жилых помещениях, в то время как вакуумные насосы 6–8 CFM больше подходят для коммерческих установок HVAC и AC.

В: Безопасно ли доливать масло в работающий вакуумный насос?

A: Во многом это будет зависеть от того, насколько устойчива ваша рука, возраста вашего вакуумного насоса и ширины отверстия для подачи масла. Однако это следует делать только в том случае, если вы находитесь в середине процесса вакуумирования и не хотите останавливаться. Если вы сомневаетесь, вы всегда должны выключать вакуумный насос, чтобы избежать разлива масла, которое неизбежно попадет на внешний корпус насоса.

Использование вакуумного насоса для очистки и обслуживания вашего блока HVAC или AC — отличный способ обеспечить циркуляцию чистого воздуха в вашей системе. При регулярной очистке и обслуживании ваш вакуумный насос окупит себя, поскольку вы снизите свои эксплуатационные расходы и расходы на техническое обслуживание.

10 лучших вакуумных насосов

Вакуумные насосы всасывают частицы воздуха с помощью поршневых насосов, насосов с передачей импульса и улавливающих насосов для создания частичного вакуума. Эти устройства находят широкое применение в бензиновых двигателях, тормозах, гироскопах, обработке полупроводников и т. д.

В следующей статье перечислены лучшие вакуумные насосы для дома и бизнеса.

Вакуумный насос Homcom (61,95 долл. США)

Кредиты изображений: Амазонка

Этот одноступенчатый пластинчато-роторный вакуумный насос мощностью 4 куб. фута в минуту эффективно удаляет влагу и воздух из систем кондиционирования воздуха. Он был спроектирован так, чтобы масло не вытекало обратно и не загрязняло контейнеры. Устройство изготовлено из легкого, но прочного алюминия для простоты использования.Вы можете следить за уровнем масла, а качество масла – в смотровом окошке. Отличается низким уровнем шума и долгим сроком службы. Насос также поставляется с вакуумметром для измерения.

Доступно здесь.

Вакуумный насос HardwarefactoryStore.com (249,99 долл. США)

Кредиты изображений: Амазонка

Этот двухступенчатый вакуумный насос мощностью 12 кубических футов в минуту, мощностью 1 л. с. рассчитан на 110 вольт и имеет впускные патрубки 1/4 и 3/8 дюйма SAE. Он идеально подходит для ремонта холодильников, медицинского оборудования, полиграфического оборудования, вакуумной упаковки, газового анализа и горячего формования пластмасс.Впускное отверстие для газа препятствует обратному течению масла, а двухступенчатые роторные насосы используются для создания вакуума путем откачки газа из герметичного контейнера. Устройство выполнено из корпуса из алюминиевого сплава, который обеспечивает превосходный отвод тепла, что обеспечивает эффективную работу насоса. Муфта, присутствующая между двигателем и модулем, обеспечивает невероятно бесшумную работу.

Доступно здесь.

Вакуумный насос Super Deal ($59,99)

Кредиты изображений: Амазонка

Этот электрический вакуумный насос 4 CFM, 1/3 л.с. имеет входное отверстие размером 1/4 дюйма и создает максимальный вакуум 5 Па.Он имеет емкость масла 320 мл и работает от сети 110 В, 60 Гц. Это устройство имеет пробку для слива масла, расположенную в нижней части для простоты использования, и имеет внутренний охлаждающий вентилятор большого объема для длительного использования. Двигатель с прямым приводом оснащен стеклянным отсеком для контроля уровня и качества масла. Устройство имеет нескользящую подушечную ручку и поставляется с бесплатной бутылкой вакуумного масла.

«На протяжении многих лет у меня было несколько разных вакуумных насосов. Этот маленький парень рисует пылесос, а также мою 6-сантиметровую желтую куртку и за небольшую часть стоимости.Время покажет, насколько хорошо он держится, но у меня нет претензий». – Обзор клиентов Amazon.

Доступно здесь.

Вакуумный насос Karlsson Robotics (21,95 долл. США)

Кредиты изображений: Амазонка

Этот вакуумный насос 12 В, 12 Вт имеет диапазон вакуума 0–16 дюймов ртутного столба и достаточную мощность для всасывания воздуха из небольших предметов, например, воздушных шаров. Может работать от батареек и настенных трансформаторов.

«Я подключил это к своей батарее и подключил манометр.Этот насос вытягивал 22 дюйма ртутного столба и был не слишком громким. Двигатель выглядит так, будто это электродвигатель класса 550. Я ожидал что-то дешевое, но это выглядит хорошо сделано. Я буду использовать этот насос для расширения вакуумной системы отопления, вентиляции и кондиционирования воздуха в моей машине». – Обзор клиентов Amazon.

Доступно здесь.

Вакуумный насос XtremepowerUS (125,95 долл. США)

Кредиты изображений: Амазонка

Этот одноступенчатый роторный воздушный вакуумный насос мощностью 3 куб. фута в минуту, мощностью 1/4 л.с. работает от напряжения 110 В.Он также поставляется с бесплатным набором шлангов с цветовой маркировкой и комплектами манометров с силиконовым демпфированием.

«Вакуумный насос и манометры работали отлично. Я живу в Аризоне, у меня пять старых машин, большинство из них водят дети. Теперь у нас холодный воздух! Это стоило меньше, чем одна поездка к механику. Отличное предложение, и им было легко пользоваться». – Обзор клиентов Amazon.

Доступно здесь.

10 лучших рекомендуемых статей

10 лучших защитных пленок для экрана Samsung Galaxy Note 10

10 лучших чехлов для Samsung Galaxy Note 10+

Вакуумный насос Zeny ($51.19)

Кредиты изображений: Амазонка

Этот одноступенчатый пластинчато-роторный вакуумный насос мощностью 1/4 л.с., 5 куб. футов в минуту, имеет объем масла 320 мл и оснащен шлангом длиной 1,2 м. Этот продукт поставляется с раструбом 1/4 дюйма, нескользящей подушечной ручкой и бутылкой вакуумного масла. Качество и количество масла можно контролировать с помощью смотрового стекла. Двигатель с прямым приводом обеспечивает легкий запуск без необходимости технического обслуживания.

«Удивительно эффективен для самого дешевого пластинчато-роторного насоса на рынке.-1 торр), тогда вам следует купить настоящий трехступенчатый насос от настоящей компании, такой как Edwards, Pfeiffer и т. д. Однако для любительского использования это потрясающе. Довольно медленная скорость откачки, но без существенных утечек вы сможете достичь предельно низкого давления. Я бы хотел, чтобы у них был фильтр масляного тумана, но я не могу жаловаться на 62 доллара!» – Обзор клиентов Amazon.

Доступно здесь.

Вакуумный насос Arksen ($94,97)

Кредиты изображений: Амазонка

Этот пластинчато-роторный вакуумный насос мощностью 1/3 л.Устройство имеет легко читаемые манометры и изготовлено из прочного корпуса из алюминиевого сплава. Он также имеет внутренний охлаждающий вентилятор большой мощности для длительного использования. Идеально подходит для использования в

  1. Кондиционирование воздуха (включая автомобильное)
  2. Полиграфическое оборудование
  3. Вакуумная упаковка
  4. Газоанализ и горячее формование пластика
  5. Изготовление ювелирных изделий

«Это был лучший продукт, чем я ожидал, учитывая очень низкую цену. Однако у меня была небольшая проблема с зарядным коллектором, скорее недоразумение с моей стороны. Поставщик, Best Deal Tools, ответил ошеломляющим предложением исправить ситуацию, поэтому я буду искать их и настоятельно рекомендую инструменты Best Deal другим». – Обзор клиентов Amazon.

Доступно здесь.

Вакуумный насос FJC (119,89 долл. США)

Кредиты изображений: Амазонка

Этот одноступенчатый вакуумный насос на 5 кубических футов в минуту оснащен фитингом Acme 1/4 дюйма MF x 1/2 дюйма. Он имеет емкость 12 унций масла и невероятно неслышен. Это отличная покупка для жилищного строительства.

«Как здорово. Я использовал его уже три раза. Вытягивает до 365 микрон вакуума. Пришел даже с маслом. Это насос для вас. Сделайте себе одолжение и не смотрите на другие насосы. Это то, что тебе нужно». – Обзор клиентов Amazon.

Доступно здесь.

Вакуумный насос TMS (62,95 долл. США)

Кредиты изображений: Амазонка

Этот одноступенчатый роторно-лопастной насос представляет собой вакуумный насос предельного давления с вакуумом 5 Па. Устройство имеет емкость факельного масла 220 мл и имеет размеры 9 5/8 дюйма x 4 1/4 дюйма x 8 1/2 дюйма.Он работает на номинальной частоте и напряжении 60 Гц и 110 В соответственно.

«Отлично работает. Масла хватает на одну заправку. Приходит почти пустой. Латунный фитинг предназначен для раструба 1/4 дюйма. При использовании на R134a обязательно приобретите переходник или замените его на тройник с обоими портами. Направления на типичном переведенном ломаном английском языке. Красная крышка – заливное отверстие. Черный — это крышка выхлопной трубы. Я запускал его несколько раз примерно на час каждый раз при температуре 100 градусов по Фаренгейту, и он нагревался, но делал свое дело.Казалось, не жарче, чем известный бренд. Для эпизодического использования его нельзя бить. Прибыл быстро.

Примечание. Он поставляется с достаточным количеством масла, чтобы покрыть внутреннюю часть и предотвратить ржавчину или высыхание. Перед запуском обязательно залейте масло. Я использовал примерно 1/2 часть флакона. Затем запустил насос и закончил заполнение во время его работы. Это правильный способ убедиться, что получен правильный уровень. Чаще меняйте масло!! Я делаю это после каждого использования только потому, что мои помпы стоят месяцами между использованиями.Если он используется несколько раз в месяц, я бы предложил после каждого второго использования. Загрязненное масло и его низкий уровень — самые большие проблемы для плохой работы любого вакуумного насоса». – Обзор клиентов Amazon.

Доступно здесь.

Вакуумный насос Robinair (181,80 долл. США)

Кредиты изображений: Амазонка

Этот 2-ступенчатый 2-ступенчатый вакуумный насос производительностью 5 куб. футов в минуту имеет заводской номинал в микронах и имеет впускной фитинг 1/4 дюйма MFL и 3/8 дюйма Acme. Он поставляется с емкостью для масла 220 мл.Он работает от сети 115 В и 60 Гц.

«Я работаю в сфере HVAC уже около трех лет, и этот вакуумный насос не только самый быстрый, который я когда-либо видел, но и самый надежный и доступный. Мой босс занимался HVAC около 40 лет, из которых 27 лет он владел собственным бизнесом. Мой босс использовал вакуумный насос Yellow Jacket на 6 кубических футов в минуту, за который он заплатил около 400 долларов. Его насос Yellow Jacket был не только дорогим, но и медленным, чтобы создать вакуум в системе. Сегодня мой босс владеет помпой Robinair VacuMaster и понимает, что продукция Robinair не только более доступна, надежна и долговечна, чем продукция Yellow Jacket.— Отзыв клиента Amazon.

Доступно здесь.

Мы будем признательны за ваши ценные отзывы в разделе комментариев ниже.

Лучшие вакуумные насосы HVAC и способы их использования

Независимо от того, работаете ли вы с кондиционером автомобиля или любой другой системой кондиционирования/охлаждения, вакуумный насос HVAC является обязательным инструментом для правильного выполнения работы. Эти насосы предназначены для удаления паров, газа и других загрязняющих веществ из кондиционера или холодильной системы охлаждения перед заправкой хладагентом.

С годами холодильные системы стали гораздо более чувствительными к влаге, и одна из основных причин проблем связана с неполным удалением влаги из трубопроводов. В этой статье вы найдете пошаговые инструкции о том, как вакуумировать линии переменного тока с помощью вакуумного насоса HVAC, и мы даже покажем вам несколько наших любимых моделей, чтобы помочь вам найти ту, которая соответствует вашим потребностям.

Вакуумные насосы HVAC

> > См. полный список вакуумных насосов HVAC < <

Что такое вакуумный насос HVAC

Вакуумный насос для кондиционирования воздуха используется для удаления водяного пара и воздуха из воздуха система кондиционирования или охлаждения.

Когда требуется ремонт кондиционера, необходимо выполнить четыре шага. Они следующие:

  • Восстановление — Хладагент необходимо удалить и собрать из системы кондиционирования.
  • Ремонт — После удаления хладагента вы сможете устранить неполадки и отремонтировать систему.
  • Откачка — здесь вы будете использовать вакуумный насос HVAC, чтобы убедиться, что в системе хладагента нет воздуха и влаги.
  • Плата и проверка . На этом этапе вы можете заполнить (заправить) систему охлаждения хладагентом, а затем провести полную проверку, чтобы убедиться в отсутствии утечек и в том, что все работает правильно.

Вакуумный насос HVAC Руководство для покупателей

Как вы увидите, когда начнете делать покупки, вакуумные насосы HVAC доступны по разным ценам. Если вам просто нужен насос для работы или двух, вам, вероятно, лучше купить более дешевую модель.Однако, если вы профессионал, вам понадобится устройство, способное выдерживать интенсивное использование и обладающее достаточной мощностью для быстрой и эффективной работы.

Вот несколько моментов, которые следует учитывать:

Кубические футы в минуту

Кубические футы в минуту обычно называют кубическими футами в минуту, и, возможно, это наиболее важный фактор при покупке вакуумного насоса переменного тока.

CFM измеряет, сколько воздуха всасывается из системы кондиционирования каждую минуту. Вакуумные насосы с более высоким рейтингом CFM смогут быстрее удалять воздух.

Как правило, бытовые вакуумные насосы должны иметь показатель CFM от 4 до 5, тогда как коммерческий вакуумный насос требует рейтинга от 6 до 8 CFM. Это не означает, что вы не можете использовать меньший насос на более крупном блоке переменного тока, просто для выполнения этой работы потребуется гораздо больше времени.

Двухступенчатые вакуумные насосы

Двухступенчатый вакуумный насос намного эффективнее, поскольку он имеет два набора роторов и лопастей. По этой причине он может создавать более мощный вакуум, поскольку будет использовать выхлоп от первого ротора и лопасти.

Одноступенчатый вакуумный насос переменного тока дешевле, а процесс вакуумирования медленнее. Кроме того, устройство работает на более высоком уровне дБ (шумнее), но, в конечном счете, оно выполняет свою работу.

Доступны как одноступенчатые, так и двухступенчатые вакуумные насосы. Подробнее о различиях можно узнать здесь.

Отверстие для заливки масла

Ищите насос с большим отверстием для заливки масла, это значительно облегчит добавление масла в насос.

Газовый балласт

Позволяет атмосферному воздуху смешиваться с выхлопными газами.Это предотвратит конденсацию влаги в масле насоса и продлит срок службы масла при выполнении влажного вакуумирования системы.

Встроенный индикатор вакуума

Этот удобный манометр сообщит вам, когда пора начинать следить за микрометром.

Запорный клапан

Запорный клапан позволит вам изолировать насос от системы, сохраняя при этом уровень вакуума.

Портативность

Вакуумные насосы HVAC относительно малы, поэтому вам нужно, чтобы они были портативными. Ищите тот, который имеет прочное и устойчивое основание, а насос достаточно легкий, чтобы его можно было перемещать.

Посмотреть видео

Как пользоваться вакуумным насосом ОВКВ

Процесс вакуумирования линии переменного тока может показаться трудным, но на самом деле это довольно просто. Целью, конечно же, является удаление влаги и воздуха из медных трубок. Хотя мы будем называть это пылесосом , большинство профессионалов называют это вытяжкой .

Отсутствие вакуума в линии переменного тока может привести к серьезным проблемам с вашим компрессором, и если вам когда-либо приходилось заменять компрессор, вы знаете, что он очень дорогой.

Примечание: Хотя вы можете выполнить эту задачу самостоятельно, если ваша система HVAC все еще находится на гарантии, вы можете захотеть, чтобы профессионал сделал эту работу за вас. Производители и дилеры нередко аннулируют гарантийный ремонт, если работа не была завершена лицензированным специалистом по HVAC.

Если вы впервые используете вакуумный насос HVAC, вам, вероятно, потребуется приобрести несколько дополнительных инструментов, чтобы выполнить работу. Ниже вы найдете список инструментов, которые вам понадобятся.

Необходимые инструменты

Шланги и манометры

Микронный датчик

распродажа Вакуумметр Supco VG64, цифровой дисплей, диапазон 0-12000 микрон, точность 10%, штуцер с наружной резьбой 1/4 дюйма, серый
  • Вакуумметр со сверхвысоким разрешением (от 0,5 до 1000 микрон) и диапазоном вакуума 0-12 000 микрон для точного измерения давления во время вакуумирования системы и высокоточных лабораторных испытаний
  • Программируемый звуковой и визуальный сигнал тревоги для высокого и низкого уровня вакуум указывает на достижение порогового значения
  • Цифровой ЖК-дисплей с подсветкой, отображающий семь международных единиц, включая микроны, Паскаль и PSI, и время отклика 1/2 секунды
  • для инвалидов
  • Встроенное подвесное приспособление для маневренности

Инструмент для удаления сердечника клапана

распродажа Appion MGAVCT 1/4″ Инструмент для удаления вакуумного сердечника клапана MegaFlow
  • Единственный сертифицированный вакуумный инструмент для удаления сердечника клапана!
  • Цвет: черный
  • Вакуум до 20 микрон
  • Легко извлекаемые сердечники клапанов доступа для полного, неограниченного потока
  • Крышка MegaSeal из авиационного алюминия и литая неопреновая прокладка, надежно герметизирует под давлением и вакуумом

Как пылесосить линии переменного тока

Когда у вас есть помпа и инструменты, пора приступать к работе.

Вот что нужно сделать:

Настройка вакуумного насоса

Первое, что вам нужно сделать, это заполнить насос чистым маслом для вакуумного насоса.

  • Отвинтите крышку заливной горловины и заливайте новое масло, пока не дойдете до линии заливки, которая обычно находится в смотровом окне.
  • Мы рекомендуем использовать масло для вакуумных насосов Black Gold, но проверьте рекомендации производителя вашего вакуумного насоса. Никогда не используйте механические масла, вы должны использовать только масло, специально предназначенное для вакуумных насосов.

Затем настройте набор датчиков. Мы рекомендуем удалить штифты сердечника, но это не обязательно.

  • Подсоедините синий манометр и шланг к инструменту для удаления сердцевины, который прикреплен к порту обслуживания низкого давления на вашем кондиционере.
  • Подсоедините красный манометр и шланг к сервисному порту высокого давления.
  • Подсоедините желтый шланг к вакуумному насосу.
  • Дважды проверьте, что шланги и манометры затянуты вручную. Плотное уплотнение важно для создания хорошего вакуума.
Пропылесосьте линии переменного тока

Теперь, когда помпа и манометры настроены, пора приступить к очистке линий переменного тока.

  • Включите вакуумный насос.
  • Откройте манометрические клапаны. На стороне каждого манометра есть клапан. Эти клапаны должны быть открыты, чтобы вакуум вытягивал воздух из линий переменного тока.
  • Откройте клапан на инструменте для удаления сердцевины.
  • Запустите вакуумный насос HVAC на полную рабочую скорость не менее чем на 20 минут.
Проверка микронного уровня

После того, как вакуумный насос переменного тока проработал 20 минут, пришло время проверить микронный уровень.

  • НЕ выключайте вакуумный насос.
  • Подсоедините микронный датчик, подключив сервисный шланг к боковому отверстию на датчике.
  • Включите микродатчик.
  • Подсоедините другой конец сервисного шланга к боковому отверстию инструмента для удаления сердцевины.
  • Продолжайте работать вакуумным насосом, пока он не достигнет 500 микрон.
Держите вакуум

Достигнув 500 микрон, проверьте, держится ли вакуум.

  • Не выключайте вакуумный насос и закройте манометрические клапаны.
  • Выключите вакуумный насос кондиционера и снимите желтый шланг с насоса.
  • Убедитесь, что ваш микронный датчик находится на отметке 500 микрон.
  • Если в системе есть утечка, микронный уровень увеличится, другими словами, вы потеряете вакуум.
Пошаговое видео

Фактический процесс начинается на 7-й минуте видео, но в начале видео есть отличная информация, в которой обсуждается процесс и инструменты.

Лучшие вакуумные насосы HVAC

При покупке вакуумного насоса HVAC вы заметите, что есть из чего выбирать.Сегодня на рынке довольно много недорогих насосов. Мы смотрим на вакуумные насосы ZENY VANE и VIVOHOME, потому что они предлагают достойное качество по цене. Если вам нужно только время от времени тянуть пылесос, то они стоят своих денег.

Однако, если вы хотите перейти на более высокий уровень, вы можете рассмотреть вакуумный насос JB Industries HVAC. Это надежная помпа без многих функций профессионального уровня, которые часто никогда не используются любителями окрашивания.

Конечно, если вы часто пользуетесь вакуумным насосом или вы профессионал, вам следует подумать о приобретении насоса профессионального уровня.Насосы переменного тока Field Piece и Yellow Jacket — отличный выбор. Рассмотрим подробнее каждый из них:

Экономичный вакуумный насос ZENY VANE

Экономичный вакуумный насос ZENY VANE представляет собой одноступенчатый вакуумный насос переменного тока мощностью 3,5 куб. фута в минуту. Это отличный выбор для тех, кто нуждается в насосе для разовой работы, но не хочет вкладывать большие деньги. Не ожидайте много наворотов, но по цене трудно ошибиться, и быстрый взгляд на обзоры показывает, что есть много счастливых владельцев.

ZENY VANE оснащен полностью медным двигателем прямого привода мощностью 1/4 л.с. с внутренним охлаждающим вентилятором большой мощности, что позволяет ему работать в течение длительного периода времени. Прочный корпус насоса из алюминиевого сплава делает его легким, но обеспечивает защиту.

Имеется хорошо видное масломерное стекло, через которое можно контролировать уровень и качество масла во время работы вакуумного насоса.

Посмотреть видео

Вакуумный насос VIVOHOME

Очень популярный вакуумный насос VIVOHOME — отличный выбор для начинающих владельцев вакуумных насосов.В этом устройстве есть все необходимое для начала работы с пылесосом. У него даже есть сумка для переноски, чтобы хранить все это вместе! В комплект входит набор манометров, шланги с цветовой маркировкой, течеискатель и бутылка с маслом.

Этот одноступенчатый пластинчато-роторный вакуумный насос мощностью 4 кубических фута в минуту от VIVOHOME имеет корпус из литого под давлением алюминия, что делает его легким, но прочным. Двигатель мощностью 1/3 л.с. развивает 1440 об/мин, а сам насос имеет емкость масла 330 мл.

Доступны два размера впускного фитинга: 1/4 дюйма и 1/2 дюйма, а насос имеет номинал 150 микрон.Индикатор уровня масла легко читается и показывает состояние и уровень масла.

JB Industries DV-6E Eliminator

Вакуумный насос JB Industries DV-6E Eliminator объемом 6 кубических футов в минуту многие считают одним из лучших вакуумных насосов на рынке по соотношению цена/качество. Компания JB Industries убрала из своей серии насосов Platinum многие функции премиум-класса, которые не нужны обычному пользователю. Но не позволяйте этому обмануть вас, это высокопроизводительный, надежный насос, который выполнит работу с качеством, которое вы ожидаете от JB Industries, вам просто не нужно будет платить премиальную цену!

Насос элиминатора DV-6E вмещает до 25 унций масла и имеет большое смотровое стекло, через которое вы сможете контролировать уровень и загрязнение масла. Латунные впускные отверстия имеют соединения 1/4 дюйма и 3/8 дюйма, чтобы соответствовать различным шлангам и коллекторам.

Он поставляется со стандартным двигателем JB Industries мощностью 1/2 л.с., конденсаторным пусковым двигателем на 1725 об/мин и имеет функцию защиты от тепловой перегрузки для дополнительной безопасности. Это двухступенчатый насос с прямым приводом, который может достигать глубокого вакуума 25 микрон.

Посмотреть видео

Вакуумный насос Fieldpiece VP67

Вакуумный насос Fieldpiece VP67 представляет собой двухступенчатый вакуумный насос производительностью 6 кубических футов в минуту, предназначенный для серьезной работы.Созданный на века, с хорошо продуманными функциями, этот высококачественный насос необходим, если вы профессионал или несгибаемый энтузиаст. Легкая конструкция, прочная конструкция и лучшая в своем классе скорость потока позволяют быстро выполнять работу. Справедливо сказать, что этот вакуумный насос HVAC уникален по конструкции и эффективен в работе.

Fieldpiece VP67 имеет четыре впускных отверстия, которые обеспечивают чистоту и простоту управления шлангами. Он имеет порт 1/4 дюйма, два порта 3/8 дюйма и один порт 1/2 дюйма в легкодоступном месте.Боковой выпускной порт имеет резьбу и предназначен для подключения к садовому шлангу, если вы хотите перенаправить выхлопные газы.

Но что действительно выделяет этот вакуумный насос переменного тока над остальными, так это система управления маслом RunQuick. Окно с подсветкой позволяет просматривать масло в насосе, чтобы следить за уровнем и состоянием масла. Когда приходит время заменить масло, это делается быстро и легко, не говоря уже о том, что вы можете доливать масло во время работы насоса, чтобы не потерять вакуум.

Смотреть видео

Вакуумный насос Yellow Jacket

Если вы ищете профессиональный вакуумный насос переменного тока, вам действительно нужно обратить внимание на вакуумный насос Yellow Jacket 93600 Bullet. Yellow Jacket — надежный производитель вакуумных насосов и фаворит среди профессионалов HVAC.

Yellow Jacket 93600 представляет собой 2-ступенчатый роторно-масляный вакуумный насос с масляным уплотнением, производительностью 7 куб. Он имеет большое, хорошо просматриваемое масляное стекло, которое позволяет вам проверять состояние и уровень масла в вашем насосе. Замена масла осуществляется быстро и легко благодаря широкому и глубокому маслоналивному отверстию (которое также выполняет функцию выпуска при работающем насосе) и сливному штуцеру с латунной пробкой.Пуля вмещает почти литр масла, но ее можно полностью слить всего за 60 секунд.

Имеется три размера впускных фитингов: 1/4″, 3/8″ и 1/2″, которые крепятся к внутреннему обратному клапану, предотвращающему всасывание масла обратно в насос.

Если вы профессионал

Смотреть видео

Выбор подходящего масла для вакуумных насосов


Мы все понимаем, что масло для вакуумных насосов является источником жизненной силы наших вакуумных насосов. Мы знаем, каково назначение масла для вакуумных насосов и как оно работает. Но как применить эти знания при выборе масла, наиболее подходящего для наших насосов? Многие из нас просто берут то, что есть на складе или на полках в магазине запчастей. Тем не менее, существует большая вероятность того, что на вашем складе и у поставщиков нет правильно разработанного насосного масла для наших вакуумных насосов. Чтобы понять типы масла для вакуумных насосов, вот краткий обзор характеристик масла для насосов:
  • Давление пара
    • Чем ниже давление пара, тем более глубокий вакуум рассчитан на масло
  • Вязкость
    • Средняя вязкость (густота) используется при более высоких температурах
    • Низкая вязкость (густота) используется при более низких температурах
  • Дистилляция
    • давление паров

Важно понимать дистилляцию, потому что дистилляция определяет область применения, для которой предназначено насосное масло. Однодистиллированная нефть – это минеральное масло, прошедшее процесс дистилляции один раз . Этот процесс снижает содержание серы в масле, в результате чего цвет масла становится светло-коричневым. Это масло используется для одноступенчатых пластинчато-роторных насосов с масляным уплотнением. Предельный вакуум однократной перегонки масла составляет 10 микрон (1 x 10 -2 торр).

Нефть двойной перегонки проходит процесс перегонки во второй раз, дополнительно удаляя серу, содержащуюся в минеральном масле. В результате цвет становится светло-коричневым.Этот тип масла предназначен для использования в большинстве двухступенчатых вакуумных насосов и имеет предельный вакуум 1 микрон (1 x 10 -3 торр).

Нефть тройной перегонки проходит еще один процесс молекулярной перегонки и не содержит серы и других примесей. Это масло химически инертно и обладает высокой устойчивостью к окислению и реактивности по отношению к другим газам. Насосное масло тройной перегонки прозрачно и рассчитано на предельный вакуум 0,6 микрон (6 x 10 -4 торр).

Гидроочищенное масло — это высококачественное насосное масло, предназначенное для применения в условиях высокого вакуума, например, в промышленности и науке.Гидроочищенные масла инертны и достигают более высокой чистоты, чем может похвастаться любой процесс дистилляции. Процесс очистки этого масла включает смешивание углеводородного масла с водородом под высоким давлением и температурой. При этом из масла удаляются сера, азот и различные другие примеси. Этот тип масла является самым чистым (и самым дорогим) доступным маслом и имеет прозрачный цвет. Предельный вакуум гидроочищенного масла не важен, так как это не масло, которое используется в нашей торговле. Однако важно понимать некоторые недостатки гидроочищенных масел; Я видел, как компании используют это очень дорогое масло, не полностью понимая его характеристики.

Дистиллированное масло для вакуумных насосов смешивается со специальными растворителями, улучшающими смазку, устойчивость к окислению и пенообразованию. Эти характеристики важны для масла для вакуумных насосов, поскольку они увеличивают срок службы и производительность насоса и самого масла. Однако гидроочищенное насосное масло не обладает такой же растворимостью, как дистиллированное насосное масло. Это означает, что гидроочищенные масла не смешиваются с необходимыми присадками, которые требуются для наших специализированных вакуумных насосов. Это может повредить вакуумный насос и снизить эффективность вакуума, если он не используется по назначению.

Синтетическое (перфторполиэфирное) масло — последнее масло, которое мы здесь обсудим. Это конкретное масло очень инертно и имеет постоянную молекулярную вязкость. Молекулы не встречающихся в природе синтетических масел однородны по составу, в то время как обычное дистиллированное минеральное масло для насосов имеет вязкость, основанную на среднем размере молекул . Синтетическое масло разработано специально для высококоррозионных вакуумных сред, содержащих такие газы, как перекись водорода, хлор, фтористый водород и т. д.Если бы в этих применениях использовалось дистиллированное минеральное масло, оно бы быстро разложилось и в конечном итоге привело бы к перегреву насоса из-за неадекватной смазки. Этот тип масла не предназначен для использования в нашей торговле.

Все эти различные масла для вакуумных насосов предназначены для конкретного применения. Многие поставщики в моем районе продают насосное масло тройной дистилляции, и оно есть на полках многих складских помещений. Однако максимальное вакуумное масло тройной перегонки, на которое рассчитано масло, выходит за рамки конструкции наших специализированных насосов.Насосное масло тройной дистилляции используется в насосах, рассчитанных на непрерывную работу, а не на прерывистую работу, которую мы применяем в наших насосах. Типичный техник HVAC/R будет использовать насосное масло одинарной или двойной дистилляции. Одноступенчатые насосы используют масло одинарной перегонки, а двухступенчатые насосы используют масло двойной перегонки. Это довольно просто запомнить. Оба масла в любом случае дешевле, чем масло тройной дистилляции, поэтому нет смысла возить масло тройной дистилляции в грузовике или на складе. В следующий раз, когда вы будете в магазине, посмотрите на номинальную вязкость и давление паров масла на полках.

Еще одна жидкость для вакуумных насосов, о которой стоит упомянуть, это промывочное масло (жидкость). Промывочная жидкость в основном представляет собой масло-растворитель, содержащее высокие концентрации полезных присадок, уже присутствующих в дистиллированном минеральном насосном масле. Эту жидкость для насоса можно использовать для очистки насоса от остаточных загрязнений (воды, оксидов и т. д.), оставшихся от предыдущего масла. Промывочная жидкость может быть очень полезной до и после использования вакуумного насоса.

Подводя итог, можно сказать, что в вакуумных насосах используется много различных типов масел, и наша компания должна знать, какой тип масла мы используем в специально разработанных для нее вакуумных насосах.Чтобы оптимизировать работу наших насосов на полную мощность, иногда нам может потребоваться подвергнуть сомнению негласные нормы. Конструктивный скептицизм выведет нашу торговлю на новый уровень профессионализма и общего роста.

Знай свой насос, знай свое масло. Производительность и предельный вакуум вашего насоса требуют, чтобы в его лопастях содержалось масло насоса правильной конструкции… видите, что я там сделал?

—Калеб

Ссылки:
https://vacaero.com/information-resources/vac-aero-training/24460-vacuum-pump-oil.html
www.edwardsvacuum.com
www.vacoil.com

Похожие

Как выбрать лучший вакуумный насос для your lab

Вакуумные насосы — это универсальное лабораторное оборудование для отсасывания под отрицательным давлением. Они обычно используются в биологических науках для фильтрации, дистилляции и концентрирования летучих растворителей, твердофазной экстракции, лиофильной сушки и многого другого.Несмотря на то, что вакуумные насосы имеют общую функцию, при выборе нового насоса необходимо учитывать множество соображений. В следующей статье объясняются некоторые важные характеристики, на которые следует обращать внимание при сравнении различных вакуумных насосов.



Какой тип насоса вам нужен?



Сначала оцените, какой тип насоса лучше всего подходит для нужд вашей лаборатории. Вакуумные насосы различаются по своей конструкции и компонентам, и каждый тип лучше всего подходит для конкретных применений.Например, химически стойкий диафрагменный насос больше подходит для работ, связанных с всасыванием агрессивных растворителей, таких как твердофазная экстракция. Ротационно-лопастной или шестеренчатый насос больше подходит для работ, требующих более сильного вакуума, таких как сушка вымораживанием или роторное испарение (1).



Безмасляные вакуумные насосы

Как следует из названия, в безмасляных насосах вместо масла используется сухая смазка для предотвращения трения между внутренними компонентами.К ним относятся поршневые, мембранные и спиральные насосы. Химически стойкие модели покрыты ПТФЭ и безопасны для использования с большинством агрессивных газов. Области применения безмасляных насосов включают крупномасштабную или мелкомасштабную экстракцию и мембранную фильтрацию. Эти насосы часто портативны и требуют минимального обслуживания, но имеют недостаток в более слабой максимальной мощности вакуума. Rocker 300 и Rocker 400 — это безмасляные насосы, которые лучше всего подходят для фильтрации неагрессивных растворителей. Lafil 300C, Chemker 300 и Rocker 300C представляют собой химически стойкие варианты для более широкого спектра применений вакуумной фильтрации.



Пластинчатые вакуумные насосы

Роторно-пластинчатые вакуумные насосы

имеют масляное уплотнение и используются в лабораториях, где требуется более сильное постоянное вакуумметрическое давление ниже 10-3 мбар. Гидравлические тормозные системы, лиофилизаторы и масс-спектрометры обычно используют пластинчато-роторные вакуумные насосы. Некоторые недостатки насосов с масляным уплотнением включают утилизацию отходов токсичного масла и трудности с поиском запасных частей (3). Серия Tanker включает в себя несколько насосов разного размера: Tanker 130 на малом конце и Tanker 230 на большем конце.



Аспираторы воды

Аспираторы

создают всасывание при отрицательном давлении воды. Аспиратор подключается к крану, и всасывание создается через шланг, когда водопроводная вода течет через сопло с высокой скоростью. Всасываемая жидкость смешивается со сточными водами и попадает в раковину или в отдельное ведро для сбора. Хотя аспираторы, как правило, недороги и просты в использовании, для их работы требуется непрерывный поток воды, и их нельзя использовать с опасными материалами.Они не такие прочные, как влажные или сухие вакуумные насосы, а производительность зависит от расхода и температуры воды. Вакуумный аспирационный насос из полипропилена является недорогой и простой в использовании альтернативой электрическому насосу.



Какую модель купить?



После того, как вы решили, какой насос вам нужен, обычно есть несколько марок и моделей на выбор. Соотношение между максимальным вакуумом и максимальным расходом является наиболее важным для определения производительности насоса.По мере увеличения вакуума скорость потока приближается к максимальному значению. Сбалансировав эти два фактора в соответствии с потребностями вашей лаборатории, можно свести к минимуму потери образца из-за ударов или чрезмерного испарения и максимально увеличить скорость испарения.



  • Максимальный вакуум (мбар) – также называемый «максимальным вакуумом», это самый низкий уровень давления, который может создать вакуум. Насос с максимальным вакуумом 0,1 мбар может испарять газы с давлением пара более 0,1 мбар при комнатной температуре.
  • Макс. скорость потока (л/мин) – также называемая «скоростью откачки», это максимальная скорость, с которой вакуум может удалять пары. Насос с максимальным расходом 10 л/мин потенциально может перекачивать 10 литров (или 10 кубических метров) паров в минуту при атмосферном давлении.



Другие характеристики, которые помогут вам выбрать лучший насос для вашей лаборатории, включают:



  • Скорость двигателя (об/мин) – сколько оборотов делает двигатель в минуту.Это варьируется в основном между вариантами 110 В / 60 Гц и 220 В / 50 Гц и колеблется от 1275 до 1750 об / мин.
  • Лошадиная сила (л.с.) – показатель механической энергии, используемой насосом. Мощность в лошадиных силах коррелирует с максимальным вакуумом. Роторно-лопастные насосы создают сильный вакуум и потребляют от ½ до ⅓ л.с. Безмасляные насосы потребляют мощность от ⅙ до ⅛ л.с.
  • Уровень шума (дБ) – насколько сильно шумит насос при работе. Безмасляные насосы, как правило, тише в диапазоне от 50 дБ до примерно 68 дБ для насосов с масляным уплотнением.Водяные аспираторы самые тихие, так как у них нет двигателя.
  • Штуцер для шланга (мм) – внутренний диаметр фитингов для штуцера для шланга, одинаковый для разных производителей и моделей и составляет 8-10 мм.
  • Вес нетто (кг) – вес блока вакуумного насоса, как правило, в диапазоне от 4 до 14 кг.



Заключительные соображения



Вакуумные насосы являются важным элементом лабораторного оборудования. Упростите поиск, сузив варианты.Во-первых, решите, какой тип насоса лучше всего соответствует потребностям вашей лаборатории, оценив требуемый максимальный вакуум, коррозионно-активные химические вещества и утилизацию токсичных масел. Затем сравните различные модели по производительности насоса (разрежение и производительность), уровню шума, весу и стоимости.



Таким образом, безмасляные насосы обеспечивают безвредную для окружающей среды и надежную работу для малых и средних вакуумных приложений. Стоимость варьируется между различными моделями с химически стойкими насосами на более дорогом конце.Роторно-лопастные насосы обладают высокой производительностью, но требуют повышенных затрат на техническое обслуживание из-за замены масла и мокрых уплотнений. Как правило, они дороже стандартных безмасляных насосов, но дешевле моделей с химически стойкой диафрагмой. Наконец, аспирационный вакуумный насос лучше всего подходит для фильтрации воды с использованием неопасных химикатов. Это, безусловно, самое дешевое устройство, но его производительность относительно ограничена.



Каталожные номера



  1. Тоцци Э.С., Малазиан А.И.Руководство покупателя лабораторных вакуумных насосов. Labcompare (2012) 12 июля.
  2. Бержерон Г. Вакуумные насосы с масляным уплотнением и сухие. Блог о сжатом воздухе (2018 г.), 4 сентября.
    Получено с https://www.thecompressedairblog.com/oil-sealed-vs.-dry-vacuum-pumps
  3. Водяные аспираторы против вакуумных насосов. NextDayScience (2020).
    Получено с https://www.nextdayscience.ком/блог/вода-аспираторы-против-вакуум-насосы.htm

Вакуумные насосы для инфузии смолы


Мы часто поставляем наши ловушки для смолы и элементы управления клиентам, у которых уже есть вакуумный насос или которые хотят снизить общую стоимость оборудования, купив подержанный вакуумный насос. Если выбран подходящий насос и правильно подключен к ловушке для смолы, конечный результат должен быть хорошим.

Подходящий тип вакуумного насоса Хотя они требуют регулярной замены масла и периодической продувки для удаления поверхностной пыли, тип насоса, наиболее подходящий для инфузии смолы, — это одноступенчатый пластинчато-роторный вакуумный насос с масляным уплотнением.Обычно их легко приобрести у производителей вакуумных насосов, предлагающих насосы для общепромышленного применения, при этом некоторые распространенные торговые марки и модели насосов перечислены в таблице ниже.

Хотя заманчиво из-за их низкой стоимости, насосы, которых обычно следует избегать при использовании композитов, представляют собой высоковакуумные пластинчато-роторные насосы, обычно используемые для обслуживания холодильников и систем кондиционирования воздуха. Эти сервисные насосы для холодильной промышленности рассчитаны на короткое время работы в условиях высокого вакуума. При использовании композитов они, как правило, имеют короткий срок службы и склонны к выбросу масляных паров из выхлопных газов насоса при работе в условиях низкого вакуума, например, если мешок протекает или большой мешок требует много времени для откачки. Помимо создания неприятной рабочей среды, выброс пара может привести к загрязнению поверхности пресс-формы и ламината масляной пленкой.

Ниже приведен список подходящих вакуумных насосов промышленного назначения.

Сделать Суффикс модели/типа
Agilent (ранее PVR)
Беккер
Буш
Деккер
Пфайффер
PVR (теперь Agilent)
Ритчле
Сожевац
Вончан
ЭМ../B или ЕС ../B
U4.-..(09)
Р5..РЦ
РВЛ..Н
Хена..
EM ../B или ЕС ../B
CLFE.., VCB.., VCE.., VGD..
СВ..
ВОВП . .L

Обратите внимание, что .. после инициалов модели чаще всего представляют собой цифры, обозначающие номинальную производительность насоса в м 3 /ч при частоте вращения двигателя 50 Гц (но это не всегда так, поэтому сверьтесь с паспортом производителя).Суффикс, следующий за номером производительности насоса, обычно обозначает предельную вакуумную способность насоса. Для вышеперечисленных типов насосов это значение может варьироваться от 0,5 мбар до 20 мбар.

Например: вакуумный насос Agilent EM20/B.
  • ЭМ – общее обозначение модели серии насосов аналогичной конструкции различной производительности
  • 20 – номинальная производительность в кубических метрах воздуха (м 3 /ч) при работе с мощностью 50 Гц
  • /B обозначает наиболее гибкую версию с непрерывным рабочим диапазоном с оптимальным вакуумом 20 мбар для большинства рынков (но 10 мбар для некоторых рынков).Эта версия рассчитана на непрерывную работу при уровне вакуума от 20 мбар до 850 мбар (от 98% вакуума до 15% вакуума). Напротив, EM20 (без суффикса /B) рассчитан на непрерывную работу только от 2 мбар до 400 мбар (вакуум от 99,8% до 60%). В то время как /B не достигает самого высокого вакуума, он более терпим к плохому вакууму.
Хотя выбор наилучшего вакуума 2 мбар может показаться оптимальным, версия с самым высоким вакуумом может быть не лучшим выбором для использования с композитами по двум причинам:
  1. Слишком хороший вакуум увеличивает риск возникновения проблем с давлением паров растворителей смолы и водяного пара (см.vacmobiles.com/vapour_pressure.html)
  2. Насос может выпускать масляные пары, если он работает в течение длительного периода времени при низком вакууме, например, при откачивании большого мешка.

Если у вас есть выбор, выберите модель насоса с наиболее гибким рабочим диапазоном. Часто это тип с номинальным вакуумом в диапазоне от 10 мбар до 20 мбар. Если эта опция доступна, мы указали соответствующий суффикс в таблице.

Соответствующая производительность насоса За исключением первоначальной откачки большого или сложного вакуумного мешка, объемы воздуха, удаляемые в ходе инфузии, обычно невелики. Таким образом, процесс инфузии смолы обычно не очень чувствителен к производительности вакуумного насоса. Если первоначально удаляемый объем воздуха велик, можно рассмотреть вопрос об использовании пылесоса или другого вакуумного насоса большой производительности/малой мощности для первоначального удаления воздуха.

Если время начальной откачки не имеет большого значения или если начальную откачку можно ускорить с помощью пылесоса, в качестве ориентира можно использовать следующие рекомендации по мощности насоса:
  • Ламинат < 1 кв. м или 10 кв. футов — производительность насоса от 4 м 3 /ч до 5 м 3 /ч (2.от 5 куб. футов до 3 куб. футов в минуту)
  • Ламинаты < 20 квадратных метров или 215 квадратных футов – производительность насоса 8 м 3 /ч до 10 м 3 /ч (от 4,5 до 6 кубических футов в минуту)
  • Ламинаты > 20 квадратных метров или 215 квадратных футов – производительность насоса от 20 м 3 /ч до 30 м 3 /ч (от 11,5 до 18 кубических футов в минуту) на ловушку для смолы* или на 100 квадратных метров (1100 квадратных футов ) из ламината

* Рекомендуемая производительность насоса подходит для смоляных ловушек диаметром ½ дюйма (12. соединения насоса от 7 мм) до ¾” (19 мм). Если не использовать ловушку для смолы большого объема с соответствующим образом увеличенным патрубком насоса, подача значительно более 30 м 3 /ч (18 куб. футов в минуту) может быть расточительной и может создавать значительный шум через клапан регулировки вакуума (если он установлен).

Соединение с вакуумным насосом По нашему опыту, соединение вакуумного насоса с ловушкой для смолы часто подвержено утечке вакуума, обычно из-за того, что соединение между двумя тяжелыми компонентами слишком жесткое.Без гибкости, если один компонент перемещается или если жесткая трубная конструкция используется как ручка (что часто бывает заманчиво), в соединениях насоса и линии ловушки могут возникнуть утечки. Мы предпочитаем сделать линию от насоса к ловушке гибкой, как показано на следующем фото.


Обычно мы также устанавливаем входной фильтр насоса на соединение с уплотнительным кольцом, чтобы любая нагрузка, приложенная к корпусу фильтра, не нарушила вакуумное уплотнение насоса. Типичный входной фильтр в сборе выглядит следующим образом:


Оптимальное соединение ловушки для смолы с вакуумным насосом
Отзыв или вопросы по этой заметке? Мы стремимся повысить точность и ценность заметок Вакмана.Если у вас есть какие-либо отзывы или вопросы относительно этой заметки, или вы хотели бы предложить новые темы для освещения, Vacman будет рада услышать от вас! Пожалуйста, напишите [email protected].

Лучший вакуумный насос HVAC 2020 года

Если вы специалист по HVAC, то вы, возможно, знаете о важности специализированного вакуумного насоса для систем хладагента и кондиционера. Если вы не используете качественный вакуумный насос, вы можете не получить нужный уровень всасывания, что приведет к отказу системы.

Современные кондиционеры и холодильные машины требуют особого внимания, чтобы обеспечить надлежащую заправку для обеспечения оптимальной производительности. Лучший вакуумный насос HVAC удаляет влагу из таких систем, чтобы устранить ущерб от загрязняющих веществ. Но с таким количеством брендов, поставляющих вакуумные насосы для кондиционирования воздуха, подобрать правильный продукт для вас непростая задача. Итак, я создал этот список обзоров с самыми популярными и популярными брендами. Это поможет вам приобрести наиболее подходящий насос для вашей работы HVAC .

Вакуумный насос Best HVAC

1) Robinair 15500 2-ступенчатый, 5 кубических футов в минуту Вакуумный насос VacuMaster

VacuMaster от Robinair, несомненно, является одним из самых надежных вакуумных насосов для систем HVAC. Он может доставлять множество приложений с высокой выходной мощностью. Наряду с мощным двигателем он имеет алюминиевый корпус и двухступенчатую конструкцию.

Обзор вакуумного насоса Robinair 15500:

Технические характеристики:

  • Мотор: 1/3 л.5 унций)
  • Объем воздуха: 5 куб. футов в минуту
  • С новым алюминиевым резервуаром
  • Двухступенчатая конструкция
  • Вес: 21 фунт
  • Размеры: 14 x 13 x 9,34 дюйма
  • Масло Quick

    3 Плюсы: процесс изменения с передним/любым боковым доступом к порту.

  • Мощный двигатель.
  • Может работать с различными приложениями.
  • Идеально подходит для использования внутри помещений.
  • Простой запуск и плавная работа.
  • Легкая и прочная конструкция.

Минусы:

  • Инструкции пользователя немного сложны для понимания новичком.


2) Одноступенчатый пластинчато-роторный вакуумный насос ZENY 3.5CFM для холодильной системы и кондиционера

Вакуумный насос Zeny AC поставляется в комплекте, который также включает в себя набор коллекторных манометров и три шланга с цветовой маркировкой. и один адаптер R134A. Это устройство позволит вам иметь непрерывное время работы и более длительный срок службы.

Обзор вакуумного насоса ZENY Rotary Vane:

Технические характеристики:

  • Модель: VP 125+
  • Смещение воздуха: 3.5 CFM
  • Напряжение: 110 В, 60 Гц
  • Мощность: 1/4 HP
  • Ultimate вакуум : 5 Па
  • Работа: Одноступенчатая
  • Впускное отверстие: 1/4” с раструбом
  • Вес: 11,7 фунтов
  • Размеры: 12,6 x 10,63 x 6,3 дюйма
  • Низкий уровень шума при работе с высоким КПД

  • выход.
  • Легкий запуск и не требующая обслуживания конструкция.
  • Выключатель для удобной работы.
  • Смотровое стекло для проверки уровня масла.
  • Внутренний охлаждающий вентилятор для помощи вакуумному насосу, используемому в течение длительного времени.
  • Корпус из сверхпрочного алюминиевого сплава для обеспечения долговечности.
  • Легкий и портативный.
  • Минусы:

    • Нет инструкции по эксплуатации.
    • Коллекторный манометр не имеет разрешения, чтобы узнать количество создаваемого вакуума.


    3) Вакуумный насос Yellow Jacket 93600 для систем отопления, вентиляции и кондиционирования

    Компания Yellow Jacket предлагает один из лучших вакуумных насосов с привлекательным дизайном и надежной работой. Он идеально подходит для использования с большими приложениями HVAC. Если вы профессиональный специалист по системам вентиляции и кондиционирования, которому нужен вакуумный насос самого высокого качества, я рекомендую использовать эту машину от Yellow Jacket.

    Обзор вакуумного насоса Yellow Jacket 93600 HVAC:

    Технические характеристики:

    • Объем воздуха: 7 кубических футов в минуту
    • Принцип работы: двухступенчатый пластинчато-роторный
    • Двигатель: 1/2” л.с., 1725 об/мин
    • 4: 9 60 Гц
    • Объем масла: 0.828 л (28 унций)
    • Вход: 1/4 x 3/8 x 3/8 дюйма
    • Вес: 30,8 фунта
    • Размеры: 16,25 x 6 x 11,5 дюймов

    Плюсы:

  • 2 Гладкая поверхность чистое наполнение благодаря широкой горловине резервуара.
  • Большое смотровое стекло для проверки уровня масла.
  • Сетка входного фильтра для предотвращения попадания вредных частиц в машину.
  • Ручка изготовлена ​​из высокопрочной стали для сбалансированного ношения.
  • Широкое металлическое основание для устойчивости.
  • Впускной клапан предотвращает скопление масла при отключении питания.
  • 2 года гарантии от производителя.
  • Минусы:

    • Хотя это стоит своих денег, цена слишком высока для некоторых пользователей.


    4) Одноступенчатый пластинчато-роторный вакуумный насос Kozyvacu TA350 для систем охлаждения и кондиционирования воздуха

    Вакуумный насос TA350 от Kozyvacu может удалять воздух и влагу для различных целей.Вы можете использовать его для таких систем, как холодильник, кондиционер, кухонный комбайн, дегазация вина, медицинские и другие операции. Это идеальный инструмент для техников, которые ремонтируют автоматические системы переменного тока.

    Обзор вакуумного насоса KOZYVACU TA350 HVAC:

    Технические характеристики:

  • Смещение воздуха: 3.5 CFM
  • Напряжение: 120 В 60 Гц
  • Ultimate Vacuum: 5 PA
  • Мощность: 1/4 HP
  • Операция: Single -сцена
  • Сделано в США
  • Вес: 10.6 фунтов
  • Размеры: 10,7 x 10,6 x 4,7 дюйма
  • Плюсы:

    • Легкая конструкция из литого алюминия обеспечивает надежную работу.
    • Простой запуск благодаря двигателю с прямым приводом.
    • Качественный охлаждающий вентилятор для защиты машины от перегрева.
    • Стеклянное окошко для проверки качества и уровня масла.
    • Донный сливной клапан позволит быстрее и полностью слить масло.
    • Очень портативный и идеально подходит для небольших работ.

    Минусы:

    • Низкая мощность.
    • Немного медленная работа раздражает при больших объемах работ.


    5) Одноступенчатый пластинчато-роторный вакуумный насос XtremepowerUS

    Компания XtremepowerUS представила недорогой, но мощный вакуумный насос для систем ОВК, таких как кондиционеры и хладагенты. Я рекомендую эту машину новичкам в области HVAC и тем, кто хочет недорогой вакуумный насос.

    Обзор вакуумного насоса XtremepowerUS для системы HVAC:

    Технические характеристики:

    • Объем воздуха: 3 куб.
    • Скорость: 1720 об/мин
    • Объем масла: 320 мл
    • Вес: 12,96 фунтов
    • Размеры: 13,7 x 12 x 6,9 дюймов

    Достоинства:

    • Подходящий дизайн
    • Низкий уровень шума и высокая эффективность.
    • Сливная пробка находится на дне резервуара для полного и чистого удаления масла.
    • Корпус изготовлен из стандартного промышленного алюминиевого сплава.
    • Высококачественный вентилятор охлаждения для предотвращения перегрева.

    Минусы:


    6) Вакуумный насос JB Industries DV-6E Eliminator

    JB Industries может быть хорошим вариантом для вас.Он предлагает высококачественные функции по доступной цене.

    Обзор вакуумного насоса JB Industries DV-6E:

    Технические характеристики:

    • Объем воздуха: 6 куб. футов в минуту
    • Двигатель: 1/2 л.с. при 1725 об/мин
    • Объем масла: 25 унций
    • Рукоятка: 1/2 дюйма
    • Вес: 4 фунта
    • Размеры: 12 x 9 x 9 дюймов

    Достоинства:

    • Удобно контролировать смотровое стекло уровень и качество масла.
    • Большое пространство между рукояткой и впускным тройником.
    • Очень высокая скорость вытеснения воздуха.
    • Прочная конструкция с тяжелой металлической конструкцией и латунным фитингом.
    • Один из лучших недорогих вакуумных насосов на рынке.
    • Чрезвычайно легкая конструкция, упрощающая переноску и хранение.
    • Идеально подходит для выполнения самых сложных работ в полевых условиях.
    • Два года гарантии от производителя.

    Недостатки:

    • Небольшой объем масла по сравнению с другими стандартными вакуумными насосами.


    7) Вакуумный насос Robinair 15600 CoolTech

    Вакуумный насос 15600 CoolTech от Robinair может использоваться в различных областях. Мощный двигатель поможет обеспечить эффективную работу с плавным запуском и использованием. Благодаря отлитому под давлением алюминию он получил легкую и портативную конструкцию. Любой специалист, от новичка до профессионала в области HVAC, может использовать этот насос для выполнения своей работы.

    Обзор вакуумного насоса Robinair CoolTech:

    Технические характеристики:

    • Объем воздуха: 6 куб.
    • Вес: 30 фунтов
    • Размеры: 18.6 x 7,7 x 11,8 дюйма

    Плюсы:

    • Обеспечивает более глубокий предельный вакуум.
    • Функция газового балласта обеспечивает чистоту масла.
    • Встроенный обратный клапан не позволяет маслу всасываться в машину при потере мощности.
    • Минимальная вибрация и сбалансированная работа благодаря основанию из поликарбоната .
    • Всегда бесперебойная работа для ГХФУ, ХФУ и ГФУ.

    Минусы:

    • Нельзя использовать с системами, работающими на горючих хладагентах.
    • Немного тяжеловатая конструкция.


    + 91 684 91 158 мотор
    Robinair (15500) YellowJacket 93600 XtremepowerUS JB Industries
    продукта Размеры 14 х 13 х 9,3 дюйма 16.25 x 6 x 61,5 дюймов 13.7 x 12 x 6,9 дюйма 12 x 9 x 9 дюймов
    вес 21 фунтов 30.8 фунтов 12.96 фунтов 4 фунтов
    115 v, 60 Гц 115 V 60 Гц 110 V 60 Гц 115 V 60 Гц
    1/3 HP Servy Duty 1/2 “HP с 1725 RPM 1/4 HP 1/2 HP на 1725 RPM
    Масляная мощность 220 мл (7,5 унций) 0,828 л (28 унций) 320 мл 25 унций

    Краткое описание

    На рынке представлено множество марок вакуумных насосов, поэтому выбор может стать сложной задачей.
