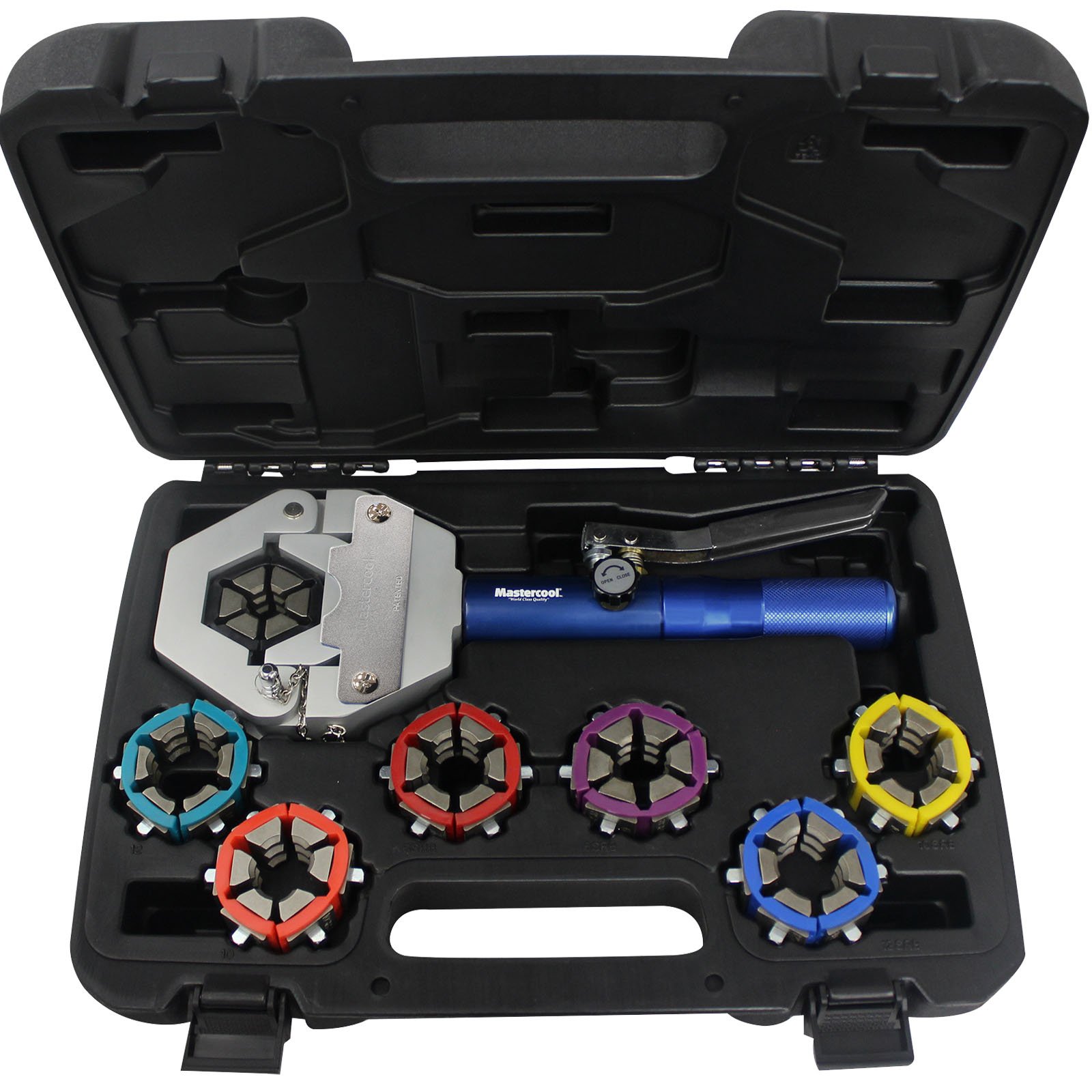

Becool – Кримпер ручной гидравлический BC-CRM-500-Premium

Область применения, описание компонента и преимущества BC-CRM-500-Premium:

Кримпер ручной гидравлический BC-CRM-500-Premium предназначен для изготовления шлангов системы циркуляции хладагента в автомобильных кондиционерах и малых рефрижераторных установок на основе автомобилей.
Кримпер BC-CRM-500-Premium это надёжное гидромеханическое устройство опрессовывающее колпаки (гильзы) для создания неразъёмного соединения шланг-фитинг.
Кримпер BC-CRM-500-Premium позволяет получить надёжный и единообразный обжим как алюминиевых, так и стальных колпаков.
В комплекте кримпера включены обжимные вставки предназначенные для создания соединений различных диаметров.
В сравнении с кримпером BC-CRM-500 кримпер BC-CRM-500-Premium имеет следующие преимущества: улучшенная и более долговечная конструкция гидравлического механизма, увеличенная на 20% сила сжатия, новый дизайн.

Комплектация:

  • Обжимная головка
  • Рукоятка с гидравлическим приводом
  • Семь пар обжимных вставок (№6SRB, №8 и №8SRB, №10 и №10SRB, №12 и №12SRB)
  • Инструкция
  • Пластиковый кейс





Технические параметры

Модель: BC-CRM-500-Premium
Код заказа: 149113
Вставка №6SRB: для окончательного обжатия колпаков с внутренним диаметром 20 мм.
Вставка №8: для предварительного обжатия колпаков с внутренним диаметром 24 мм.
Вставка №8SRB: для окончательного обжатия колпаков с внутренним диаметром 24 мм.
Вставка №10: для предварительного обжатия колпаков с внутренним диаметром 26 мм.
Вставка №10SRB: для окончательного обжатия колпаков с внутренним диаметром 26 мм.
Вставка №12: для предварительного обжатия колпаков с внутренним диаметром 30 мм.
Вставка №12SRB: для окончательного обжатия колпаков с внутренним диаметром 30 мм.








Файл откроется на новой странице в формате PDF. .





Сервис объявлений OLX: сайт объявлений в Украине

Киев, Шевченковский Сегодня 18:32

2 450 грн.

Договорная

Днепр, Центральный Сегодня 18:32

Киев, Шевченковский Сегодня 18:32

Полная занятость Полный рабочий день

Ровно Сегодня 18:31

Киев, Деснянский Сегодня 18:31

Гидравлический инструмент для обжима

Производитель: Работа под напряжением:Ширина, мм:

Все01234567891011121314151617181920212223242526272830313234353738394040,54243444546474850545558606465687072758082859092100105110115120130140150152160165170180185190195200210220230240250255260270300310316335340355360375400100011500,51,51,62,53,23,33,54,24,55,56,56,88,59,510,210,511,512,522,511,715,719,924,731,739,949,462,412,215,118,520,322,328,259,62,82,95,39,413,116,44,65,87,99,811,816,74,113,22,759,316,5

Высота, мм:

Все00,150,2150,76123456789101112131415161718192021222324252629303235384040,544455054556061707580828590100120150152160180200220230250255260280300310320335390400550580600640100018003,23,54,04,55,05,56,07,08,20,51,51,62,53,34,26,56,88,59,510,210,511,512,522,519,623,428,512,813,313,416,218,510,410,313,213,717,54,35,617,119,55,25,97,59,312,212,913,86,67,616,620,521,723,527,830,4135

Длина, мм:

Все05689101213141516171818,5192020,220,520,72121,52222,522,7232424,5252626,7272829303132333435363738394042434444,545464748495051525455565758606568697072757880828587909292,59596100105110115118120122125128130132135140141142143145150155157158160165167170175180185190195200203205210215220225230234240245246250255270275280286290292295300302310315320325330340345350360365368370371380385390400410415420425430435440450455460470485490500510520523525530550560580600610625690700774780810812850880980100011501250200020553000400050009000100001500020000250003000010,010,515,417,918,719,219,419,520,020,320,921,222,022,222,423,023,523,724,224,925,026,026,426,527,028,028,529,229,529,630,030,631,733,035,237,038,040,072602653300045х1450х1656х1863х2070х2580х2890х32100х36112х40125х45132х50172223335-61869310110911713315113723525,531,533,535,537,539,044,048,041,042,046,051,047,549,553,555,057,559,562,066,070,0914121910303982022011995427099201,252,054,063,056,057,058,065,069,072,087,090,0103,0108,024,036,078,082,092,0100,0115,0125,0165,031,035,032,049,068,071,074,076,093,017,2516,6526,815,016,019,021,017,034,053,050,039,541,345,546,559,061,071,565,566,570,573,578,579,584,080,582,585,588,089,0106,012,013,014,018,029,043,060,071798997107,512410811312727,530,545,047,651,662,655,866,815268084010501200

Форма:

ВсеHEXPHPhilipsPZPZ/FLSLSQS-TxTXTX+HEXВ форме крючкаКабельные наконечникиОстроконечныйОстроконечно-скругленный, изогнутыйПрямаяСерповиднаяСоединителиШирокий, скругленный, плоскийS-TX812

Диаметр, мм2:

Все6101620253545507095120150185200240300350400500550625750800840100014000,14-2,50,25-0,750,25-2,50,25-60,2-60,5-20,5-2,50,5-40,5-60,75-160,75-2,50-0,1810/1610-1610-2510-3510-70120-1501-4150-185150-30016-2516-3516-50185-240240-300240-45025/3525-3525-5025-5235-5035-70400-450400-50047-7550/7050-706-166-506-7070-12070-9595/12095-12095-15095-185июн. 1601.апрокт.35окт.70июн.70июн.50окт.25окт.160,5-1,542522431911305825842257201841545931426444-10

Поперечное сечение, мм:

Все1,533,644,55,266,5891010,5111212,7131414,51515,216,516,91718,618,92020,420,52122,5242525,5262728,33232,5333435374040,54245475050,552545560626363,57580859597100117120150185240250300400500625>250,2-4,00,8-2,5100-12510-1610-2011х2012-15125-16013х2015-1917х2019-252,5-620-30240-30025-3126-5228-353,5-930-4035-504,5-104,8-104,8-7,540-504-154-164-65,5-1550-656-256-2865-806-980-1008-138-168-289-129х18192229303846445164656870737679831021111141271522103-84-128-168-2514-3428-4504.июн06.сен09.декдек.15окт.20авг.163,52июн.28июн.25авг.28авг.13апр.16апр.15окт.161#Н/Д0,51,62,53,23,34,255,56,878,59,510,211,512,516181,41,82,236394856284,86,425,49,619,124,538,11151,23,92,96,3

Пс:

Все3,74,55,2610-пол., экран.6DEC6-пол., экран.8-пол. САТ 58-пол., экран.RJ10 4(4)RJ10 6(4), RJ12 6(4)RJ11 6(4), RJ12 6(4)RJ45RJ50

Условный номер, УН:

Все5681012141618202225283234384244525810/1210-1210-1414/1614-1618/2018-206/86-166-88-12100июн. 1608.декокт.1406.авг10.дек#Н/Д1

AI:

Все101625355070150185240300400500-10-5016-2516-3535-5095-120окт.50

Медь:

Все61016253550709512015018524030040050062516-3525-50

Гидравлический обжимной инструмент для кабельных наконечников TH0006 V2.0 5 тонн США 12 AWG до 00 (2/0) Набор инструментов для электрических клемм с 18 наборами матриц

9 Матрицы стандартного размера для калибра проволоки от 12 до 2/0 (00) по американскому стандарту. Матрицы соответствуют промышленным стандартам DIN и совместимы со всеми клеммами внутреннего рынка США, включая наконечники с цветовой маркировкой. Штампы впечатывают размер в обжимную клемму для проверки соответствия коду. 9 дополнительных матриц большого размера закрывают нестандартные наконечники, которые трудно установить, такие как тяжелые литые или тонкостенные клеммы.Все 32 штампа имеют черное оксидное покрытие, версии с хромированным покрытием WonÕt в виде чипсов или чешуек.

Гидравлический обжимной инструмент с диапазоном обжима от 12 до 00 AWG (2/0). Включает 9 наборов штампов (12, 9, 8, 6, 4, 3, 2, 1/0 и 2/0 AWG). Усилие обжима 5 тонн США. Обжимная головка и матрицы из черного оксида. Для использования со всеми аккумуляторными и сварочными кабелями, строительной проводкой и обжимными наконечниками клемм (только для медных и алюминиевых клемм). Гарантия 5 лет. Включает комплект для восстановления гидравлики. Возможно, он вам никогда не понадобится, но мы все равно его включили.Получите это быстро. Большинство заказов доставляются в течение 1-3 дней. 5-летняя гарантия.

  • Новинка 2020 года, TH0006 Версия 2.0. Выпущенные 1 сентября 2020 г., все устройства теперь включают следующие улучшенные функции:
  • TRUE-HEX Формовочные штампы для обжима обеспечивают одинаковое давление со всех сторон для равномерного сжатия и высокого сопротивления вытягиванию.
  • 9 Матрицы стандартного размера для калибра проволоки American Wire калибра от 12 до 2/0 (00). Матрицы соответствуют промышленным стандартам DIN и совместимы со всеми клеммами внутреннего рынка США, включая наконечники с цветовой маркировкой.Штампы впечатывают размер в обжимную клемму для проверки соответствия коду.
  • 9 дополнительных матриц большого размера закрывают нестандартные наконечники, которые трудно установить, такие как тяжелые литые или тонкостенные клеммы. Все 32 штампа имеют черное оксидное покрытие, версии с хромированным покрытием WonÕt в виде чипсов или чешуек.
  • Способен обжимать все аккумуляторные и сварочные кабели, строительную проводку, обжимать клеммные наконечники (включая тяжелые литые наконечники) в сочетании с 5-летней гарантией от известного американского производителя.

Как использовать:

Шаг 1

Установите набор штампов, соответствующий размеру вашего терминала.

Шаг 2

Закройте выпускной клапан, повернув его вправо.

Шаг 3

Качайте рукоятку до тех пор, пока сопротивление не станет значительным или плашки не опустятся до упора.

Шаг 4

Откройте выпускной клапан, повернув его влево. Теперь ваше прекращение завершено.

ПРИМЕЧАНИЕ. На выбор штампа влияет множество факторов; тип скрутки провода, толщина стенки наконечника и установка и т. д.Выберите набор штампов, обеспечивающий хорошее сжатие на всех 6 поверхностях формирования извитых кромок. Смотрите фото гарантированного качества обжима ниже:

Опрессовка:
Гидравлический
Обрезки проволоки:
Полоски Провод:
Диапазон обжима:
12 AWG до 00 MCM (2/0)
Тип обжима:
Сжатие
Тип терминала:
Неизолированный
Сила обжима:
5 тонн США (10000 фунтов)
Длина хода:
0. 3937 дюймов (10 мм)

1. Договор купли-продажи

TEMCo Ð Tower Electric Motor Company (далее «Продавец») обязуется продать, а покупатель обязуется купить, оборудование, описанное в настоящем Предложении/[Подтверждении][Счете-фактуре] в соответствии с настоящими положениями и условиями, которые составляет весь договор купли-продажи между покупателем и продавцом. Эти условия заменяют собой и имеют преимущественную силу перед любыми и всеми условиями, включая, помимо прочего, любые противоречащие друг другу условия в любых документах (таких как как заказы на поставку), представленные покупателем продавцу.

2. Заказы

Заказы подлежат приему в домашнем офисе Продавца.

3. 5 лет гарантии

На оборудование, распространяемое TEMCo, распространяется гарантия отсутствия дефектов материалов и изготовления при нормальных условиях. использование, обслуживание и хранение в помещении. Настоящая гарантия ограничивается ремонтом, заменой или предоставлением кредита в зависимости от того, что Продавец может на выбор и в распределительном центре Продавца таких деталей, которые Продавцу после осмотра покажется с дефектами материала или изготовления, но не включает затраты на установку, оплату труда или транспортировку. Когда оборудование достигает конечного пункта назначения, покупатель должен незамедлительно уведомить перевозчика о любых повреждениях, если возникнет случай. В противном случае покупатель не будет иметь никаких претензий к TEMCo. TEMCo проверяет возвращенные детали для претензии по гарантии за неправильное применение. Неправильное использование оборудования аннулирует эту гарантию. TEMCo ни в коем случае не несет ответственность за любые специальные или косвенные расходы, связанные с заменой или установкой гарантийных деталей. 4. Ограничение средств правовой защиты и возмещения ущерба 5-летняя гарантия, изложенная выше в Разделе 3, заменяет любые и все другие явные и/или подразумеваемые гарантии.Все другие гарантии, как явные, так и/или подразумеваемые, включая, помимо прочего, подразумеваемые гарантии производительности, товарная пригодность или пригодность для определенной цели прямо отвергаются и отрицаются. За исключением средств правовой защиты, изложенных в Разделе 3 выше, Продавец не несет ответственности перед покупателем или какой-либо третьей стороной в соответствии с настоящим договора или за что-либо, каким-либо образом относящееся к предмету настоящего договора или вытекающее из него, за любые убытки бизнеса или прибыли или для любого общего, прямого, косвенного, специального, косвенного, показательного, карательного, случайного или другие убытки, убытки или расходы, даже если Продавец был уведомлен о возможности таких убытков, убытков или расход. Продавец не несет ответственности за любые последствия использования или применения продуктов покупателем. Покупатель возмещает убытки и ограждает Продавца, а также его должностных лиц, директоров, сотрудников и агентов от любых и все убытки, претензии, убытки, судебные решения, обязательства, затраты и расходы (включая гонорары и расходы на адвокатов) возникающие в результате или каким-либо образом связанные с использованием продуктов Продавца покупателем и/или любым третьим лицом.

5. Доставка

Продавец не несет ответственности за невыполнение или задержку доставки из-за непредвиденных обстоятельств, не зависящих от него, или контроль над своими поставщиками, который препятствует или мешает Продавцу осуществить поставку в указанную дату, включая, но не ограничиваясь войнами или ограничениями, затрагивающими отгрузку, доставку материалов или кредит в результате забастовок, локауты, пожары, наводнения или любые другие непредвиденные обстоятельства, влияющие на продавца или его поставщиков. Продавец имеет право расторгнуть договор купли-продажи или продлить дату отгрузки в случае, если любые такие непредвиденные обстоятельства препятствуют или задерживают отгрузки. Продавец не несет ответственности за любые убытки, понесенные в результате несвоевременной поставки оборудования. Все оборудование будет должны быть надлежащим образом упакованы для внутренних перевозок и не пригодны для длительного хранения. ЗАДЕРЖКИ В случае, если Покупатель заставит Продавца задержать отгрузку или запуск оборудования в соответствии с настоящим предложением, любые дополнительные расходы, понесенные Продавцом, возмещаются Покупателем.Продавец не несет ответственности за задержку доставки вызванные стихийными бедствиями, постановлениями правительства, забастовками, авариями, задержками или невыполнением обязательств поставщиками Продавца, задержками, вызванными действиями Покупателя или по другим причинам, находящимся вне разумного контроля Продавца.

6. Аннулирование

Заказы не подлежат отмене или изменению спецификаций, графиков доставки или других условий изначально. согласовано без письменного согласия Продавца, а затем только при согласии компенсировать Продавцу расходы, понесенные в результате такой отмены или изменения.

7. Налоги

Любой акцизный налог, налог с продаж, другие налоги или пошлины любого характера, возникающие в связи с оборудованием или заказами или начисляемые на них. является единственной и исключительной ответственностью покупателя и добавляется к ценам, указанным или выставленным в счете-фактуре, и при любых обстоятельствах оплачивается покупателем.

8. Страхование и риск потери

Оборудование, распространяемое TEMCo, должно всегда после доставки покупателю, агенту покупателя или транспортировки компания, в зависимости от того, что произойдет раньше, является исключительной ответственностью покупателя, а все потери или повреждения указанного оборудования или любая его часть оплачивается покупателем (даже если Продавец организовал транспортировку), если иное согласовано в письменной форме.

9. Объект

Любые и все споры, претензии или основания для иска, возникающие в связи с любым распространяемым оборудованием или каким-либо образом связанные с ним. от TEMCo, должно быть передано в Окружной суд Десятого судебного округа округа Аламеда, Калифорния.

10. Исключения

Все, что конкретно не указано выше вместо какой-либо спецификации.

8 отзывов
  • 5
    Превосходные обжимки!

    Опубликовано TT 3 июля 2020 г.

    Очень прочный инструмент.Вещи, продаваемые на Amazon с причудливыми названиями, выглядят так, будто они сделаны из сыра. Поставляется с очень хорошим футляром и запасными уплотнениями в качестве бонуса. Столкнулся с небольшой проблемой при заказе, но сервисный представитель Temco позаботился об этом без колебаний.

  • 5
    Отлично

    Опубликовано JT 3 июня 2020 г.

    Я сделал с ними всего два обжима, но могу сказать, что это устройство высокого качества.Он поставляется с дополнительным набором пломб и подробной инструкцией. Я получил это очень быстро за то, что был заказан обратно.

  • 5
    Рекомендуемый инструмент

    Опубликовано Данник 10 марта 2020 г.

    Отличный продукт и простой в использовании

  • 5
    ТХ0006

    Опубликовано Джеймсом 2 июля 2019 г.

    Очень впечатлен ценностью этого инструмента.Обеспечивает отличный обжим. Кейс – хорошая особенность, он держит все в одном месте.

  • 4
    Работает нормально

    Размещено Робертом 30 марта 2018 г.

    НА устройстве, которое я получил, матрицы не соединяются прямо, с одной стороны есть крошечный зазор, хотя обжим, кажется, держится.

  • 5
    ТХ0006

    Опубликовано Тайлер 2 марта 2018

    Очень прочный инструмент. Высокое качество и ценность.Плюс бесплатная доставка. Я уверен, что это превысит мои потребности.

  • 5
    ТХ0006

    Опубликовано Тайлер 28 февраля 2018 г.

    Очень прочный инструмент.Я еще не использовал его, но я знаю, что он превысит мои потребности. Для начала буду делать аккумуляторные кабели. Отличная цена и ценность. Потратьте лишнее на Temco.

  • 5
    Большой обжимной инструмент

    Опубликовано Чаком 31 января 2018 г.

    Я только что использовал этот обжимной станок, чтобы сделать новые кабели для своей машины для гольфа, и он отлично справился с моими кабелями.Он немного тяжеловат в узких местах, но я узнал, что если сначала плотно зажать разъем в обжимном станке, а затем вставить кабель, это работает намного проще. На получение этого аппарата ушло около недели, но с бесплатной доставкой тут претензий нет. Цена за единицу была удивительной для качества этого предмета. Коробка, в которой он находится, прочная и должна служить годами. В целом, я бы рекомендовал этот кримпер всем.

404 – Не найдено – Hilti Россия

404 – Не найдено – Hilti Россия Перейти к основному содержанию

Страница, к которой вы пытаетесь получить доступ, не существует

Это может быть потому, что

  • Страница удалена.
    Если вы использовали закладку, рекомендуем обновить ссылку.
  • Возможно также, что в ссылке опечатка.

Пожалуйста, попробуйте следующие варианты

  • Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
  • Используйте нашу основную навигацию для доступа к информации о наших продуктах и ​​услугах.
  • Начните просматривать нашу главную страницу.
Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу онлайн быстрее.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Возникли проблемы со входом в систему или вы забыли свой пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.

Нужна помощь? Связаться с нами

Зарегистрируйтесь здесь

Выполняйте работу онлайн быстрее.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.

Зарегистрируйтесь сейчас

Выберите следующий шаг для продолжения

Ошибка входа

К сожалению, мы не можем войти в систему.
Используемый вами адрес электронной почты не зарегистрирован для {0}, но зарегистрирован для другого веб-сайта Hilti.

Обновление количества

Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

Обратите внимание, объем заказа был обновлен до . Это связано с упаковкой и минимальным объемом заказа.

Бескомпромиссность с Nuron Испытайте новейшие беспроводные инновации. Откройте для себя Нурон

Эволюция обжима гидравлических шлангов

Гидравлические обжимные станки для шлангов, начиная от скромных ручных инструментов и заканчивая машинами с поддержкой Интернета вещей, являются важным элементом оборудования, с которым должен разбираться любой пользователь, работающий с гидравлическими системами.

Джош Косфорд, ответственный редактор

Трудно найти человека в этой гидравлической отрасли, который никогда не занимался сборкой гидравлических шлангов. Техники-гидравлики зарабатывают себе на жизнь изготовлением сантехники различной конфигурации. Тем не менее, даже дизайнеры и инженеры, вероятно, запачкали руки в школе на вводном уроке по этому предмету. Чаще всего профессионалы в области гидроэнергетики нарезают зубы в местном магазине шлангов, прежде чем перейти к дистрибьютору или производителю.Тем не менее, многие из вас, читающие сейчас это, знакомы с методами, используемыми для обжима гидравлического шланга.

На рисунке показано, как цанга устройства для обжима шлангов действует как седло, и когда она упирается в коническую форму матриц, плашки вдавливаются внутрь.

Как и следовало ожидать, оборудование для обжима шлангов возникло в скромных условиях. С этим справится любая машина, способная оказывать радиальное усилие на внешний диаметр наконечника на конце шланга. На ранних этапах проектирования инженеры использовали преимущества конуса и гнезда для обжимных матриц, которые до сих пор пользуются наибольшей популярностью.Цанга действует как седло, и когда она упирается в конусовидную форму штампов, штампы вдавливаются внутрь (см. рис. 1).

Первыми появились ручные обжимные прессы
Поскольку для достижения желаемого вектора внутренней силы можно было толкать плашки или цанги, коническая форма обеспечивает механическое преимущество, помогающее сжимать концевую муфту шланга. Первая технология обжима шлангов использовала старую добрую человеческую силу для достижения желаемого результата. Ранние обжимные прессы работали, поворачивая большую Т-образную рукоятку, вращая крепежный винт через неподвижную головку, прижимая конец к набору штампов, состоящему из двух частей.

В случае этих переносных ручных обжимных прессов матрицы перемещаются вниз по неподвижной цанге, и при движении вниз они также сжимаются внутрь. Техник должен осторожно держать конец шланга одной рукой, а другой рукой вращать ручку. После того, как плашки схватятся за фитинг достаточно крепко, техник обеими руками нажимает на обжимной инструмент до тех пор, пока он не упрется в дно. Крайне важно использовать только те гребенки и наконечники шлангов, которые подходят для конкретной области применения.

Эти портативные устройства с ручным управлением не предлагают такой же технологии автоматического определения диаметра обжима, как новые системы, использующие микрометры.Вы просто зажимаете устройство до тех пор, пока матрица, состоящая из двух частей, не достигнет нижней точки, и надеетесь, что вы достигнете своей спецификации обжима. Измерение обжима по-прежнему дает техническому специалисту подтверждение того, что обжим находится в пределах спецификации, но им необходимо полагаться на свой опыт работы с устройством для получения неизменно точных результатов. Я также должен упомянуть, что многие техники до сих пор используют портативные ручные обжимные машины.

Гидравлика увеличивает скорость и мощность

Портативные ручные обжимные станки, такие как эта конструкция от Finn-Power, используют ручную силу для поворота Т-образной рукоятки, вращая крепежный винт через фиксированную головку, прижимая конец к набору штампов, состоящему из двух частей.

Что-то приятное в машине для обжима шлангов с гидравлическим приводом. Полностью электрическая машина просто неуместна, как гамбургер без мяса или Mazda Miata с автоматической коробкой передач. Добавление гидравлической мощности к обжимной машине дало техническому специалисту более быстрый и мощный метод обжима концов шлангов. Цанга на гидравлическом обжимном станке представляет собой кольцевой гидравлический цилиндр. В некоторых случаях на такое кольцевое кольцо давит два цилиндра. Сила, создаваемая цилиндрами, толкает либо цанги, либо плашки, заставляя последние сжиматься на конце шланга с большим усилием.

Основной трудностью первых обжимных станков было отсутствие универсальности. Используемые штампы были специфичны для конца шланга, что побуждало технического специалиста или магазин шлангов использовать только продукты одного и того же производителя. Если мастерская хотела использовать различные шланги и наконечники, метод изменения диаметра обжима должен был обеспечивать вариабельность наружного диаметра обжима, но при этом обеспечивать точность до тысячных долей дюйма.

Вместо того, чтобы ограничивать техников штампами фиксированного диаметра, вместо этого предлагая штампы, способные работать с диапазоном внутренних диаметров, внесена эта вариативность, позволяющая использовать несколько типов и размеров сборок.Вместо точного диаметра, скажем, 0,733 дюйма, штампы теперь предлагают диапазон, например, от 0,700 до 0,788 дюйма. То, что раньше могло обжимать только конец шланга ½ дюйма, теперь может обжимать 1- и 2-проводные шланги от 3/8 до ½ дюйма

Матрицы, разработанные для работы с переменным диаметром, конечно же, представляют собой проблему точности. Матрицы могут достигать нижнего предела только при наименьшей настройке, что не всегда может быть полезно для любого шланга или фитинга, предлагаемого магазином. Разработчикам обжимных машин пришлось разработать метод, позволяющий точно останавливать процедуру обжима до нужного размера.Ни один техник не обладает достаточным опытом, чтобы остановить гидравлический насос на ощупь с точностью 0,002 дюйма или лучше.

Точность и воспроизводимость
Установка регулируемого концевого выключателя стала наиболее точным и воспроизводимым решением для набора регулируемых штампов. Регулируемый микрометр, прикрепленный к концевому выключателю, позволяет технику установить глубину концевого выключателя с точностью до тысячной доли дюйма или меньше. Когда обжимной привод контактирует с концевым выключателем, насос автоматически останавливается.Пока микрометр откалиброван, диаметр обжима является точным и точным для каждой отдельной операции.

Гидравлические обжимные станки, использующие микрометр, были стандартом на протяжении десятилетий, предлагая точное управление, чтобы сделать сборку шланга быстрой и простой. Большая часть достижений до недавнего времени заключалась в повышении практичности машины. Двухступенчатые гидравлические насосы обеспечивали техническому специалисту быстрое перемещение штампа до тех пор, пока не было достигнуто давление зажима, где ступени переключались на меньший насос высокого давления для максимального усилия.

Удобные системы хранения штампов, обеспечивающие быструю и точную смену инструментов, также ускорили темпы работы загруженных мастерских по производству шлангов, меняющих размеры. Загрузчик наборов штампов позволил техническому специалисту легко вытащить штампы из их держателя, где они вставляются в обжимной станок, прежде чем зажать их на месте. Аккуратные системы хранения и замены штампов, столь широко распространенные сегодня, победили старую привычку просеивать ящики или корзины, где каждый штамп любого размера смешивался с какой-либо неорганизованностью.

Электронное управление
Подобно тому, как остальная часть отрасли перешла на электронное управление, то же произошло и с машиной для обжима шлангов.Некоторым техническим специалистам было трудно читать и настраивать традиционный циферблатный микрометр, и он часто не калибровался. Датчики линейного положения заменили концевые выключатели, а затем возможность регулировки стала цифровой. Небольшой ЖК-экран показывает настройку обжима, что повышает точность и снижает вероятность ошибки. Точность линейного преобразователя практически гарантирует идеальные, воспроизводимые обжимы.

Индустрия 4.0 проникает в технологию гидравлического обжима. Здесь GC20 от Gates с технологией Gates Cortex Intelligence отличается интуитивно понятным управлением с помощью сенсорного экрана, бортовым обучением, встроенными настройками eCrimp и удаленной поддержкой. Эти технологические достижения защищают операции обжима и избавляют от догадок при выполнении операций обжима.

Некоторые производители оборудования для сборки гидравлических шлангов выпустили полуавтоматические станции сборки шлангов. Одна такая машина требует только, чтобы оператор загружал детали в машину. Оператор загружает стержни и наконечники отдельно, по два за раз, а затем вставляет концы шланга в машину. Оператор запускает последовательность, которая вставляет стержни в предварительно обрезанные концы шланга вместе с наконечниками.

Оператор разжимает шланг в сборе и, если он достаточно длинный, одновременно вставляет каждый конец в автоматический обжимной инструмент. Мгновение спустя техник вытаскивает шланг в сборе. Если длины шланга недостаточно, чтобы перекрыть зазор и два отверстия, концы делаются по отдельности, но параллельно. Функции вставки и обжима завершены, пока техник работает над противоположной операцией. Эта машина, способная производить двести полных шлангов в сборе в час, быстро окупает вложенные средства.

Обжимные станки становятся умнее
Промышленный мир продолжает находить новые и творческие способы использования концепций Индустрии 4.0, и технология обжима шлангов не является исключением. Оживленные магазины шлангов требуют скорости и универсальности, поэтому у них остается мало времени на просмотр каталогов в поисках спецификаций обжима. Многие ведущие производители обжимных станков предлагают высококачественные машины с сенсорным экраном HMI, использующие беспроводную связь с базой данных производителя.

Эта система может не впечатлить техника, который запомнил характеристики обжима для своих стандартных сборок 100R1 или 100R2.Но когда их попросят обжать различные сборки термопластичных шлангов, обернутых в нержавеющую сталь, они будут в восторге, узнав, что необходимая информация о штампе появляется на сенсорном экране. Быстрый выбор шланга, размера штриха и стержня приводит к легкодоступным спецификациям обжима, заполненным прямо в настройках обжимного устройства.

Так же, как и в гидроэнергетике в целом, технология обжима будет продолжать развиваться. Ожидайте, что дополненная реальность визуально идентифицирует шланг и фитинги, например, с помощью QR-кодов, а затем автоматически заполнит спецификации обжима.Ожидается, что технология обжима гидравлических шлангов станет более универсальной, производительной и простой в обслуживании.

Одна для всех кнопочных ячеек CR2016, CR2025 и CR2032 и CR2325 с опциональной матрицей EQ-MSK-110


В наличии

Артикул: MSK110

Перевозится личным транспортом (грузовик)

Количество:
* Всего только

MSK-110 — это новый дизайн и сертифицированный CE обжимной станок для монетных ячеек с меньшим весом и меньшей занимаемой площадью. Кримпер подходит для герметизации различных типов монетных ячеек, таких как CR2032, CR2025 и CR2016, с помощью входящей в комплект матрицы. Он также может обжимать корпуса CR2325, CR2450, AG3, AG5 и других специальных размеров с помощью дополнительных наборов матриц. Мы не предлагаем использовать машину внутри перчаточного ящика.
      MTI выдала патент 201120462024.0 на гидравлические обжимные станки для монетных ячеек MSK-110 с июля 2012 года.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Особенности
  • Прочная стальная рама
  •  Антикоррозионный сердечник из ПТФЭ предотвращает короткое замыкание монетных элементов
  • В комплект входит алюминиевый поддон, который можно положить на дно обжимного станка во избежание случайной утечки масла

Размер вывода
  • О. D +0,15 мм после обжима (исходный наружный диаметр 19,96 мм, выходной диаметр составляет около 20,11 мм)
Обжимная матрица

  • В комплект входит один набор обжимных матриц для CR2032, CR2025 и CR2016
  • Матрица является расходным материалом. Щелкните изображение ниже, чтобы заказать замену
  • 100 шт. Чехлы для монет (футляры MTI CR2032) включены в комплект для тестирования и немедленного использования
  • Дополнительная матрица для опрессовки CR2325, CR2450, AG3, AG5
  • Примечание. Компания MTI НЕ поставляет корпуса ячеек AG5.2
Вес и размеры изделия
  • С горизонтально расположенной ручкой: 280 мм (Д) x 280 мм (Ш) x 333 мм (В)
  • Без ручки: 228 мм (Д) x 176,8 мм (Ш) x 333 мм (В)
  • Лоток: 330 мм (Д) x 230 мм (Ш) (дополнительную информацию см. в разделе «Техническое обслуживание и уход за оборудованием» ниже)
  • Вес нетто: 26 кг (58 фунтов)
  • Вес и размер в упаковке: 45 кг (100 фунтов) 40″ x 30″ x 21″
Соответствие Сертификат CE
Патент выдан: 201120462024. 0 для обжима корпуса монетоприемника с июля 2012 г.
Гарантия Ограниченная гарантия сроком на один год с пожизненной поддержкой (Ржавые и поврежденные детали из-за ненадлежащих условий хранения или технического обслуживания не покрываются гарантией)

Руководство по эксплуатации и видео

Техническое обслуживание и уход за оборудованием
  • Электролиты являются высококоррозионными материалами, поэтому набор штампов необходимо очищать этанолом после завершения каждого эксперимента, чтобы избежать коррозионных повреждений.Кроме того, поверните гидравлический клапан в положение блокировки, когда он не используется.
  • Имейте в виду, что компания MTI не несет ответственности за какие-либо убытки/повреждения, вызванные неправильным использованием, неправильным уходом и обслуживанием, а также неправильным обращением с продуктом.
  • В комплект входит алюминиевый поддон 13 x 9 дюймов для поддержания рабочей станции в чистоте в случае утечки масла.

Указания по применению


Как выбрать кримпер MTI
  • МСК-110 – ручной гидравлический обжимной станок.Не подходит для использования внутри перчаточного ящика. В основном из-за риска утечки масла после длительного использования
  • MSK-110-S работает на инертных газах, что подходит для использования внутри перчаточного бокса с N2/Ar и более быстрой работой.
  • MSK-160E приводится в действие электричеством и подходит для использования в бардачке с N2/Ar. Однако скорость опрессовки ниже, чем у MSK-110-S. Он имеет компактные размеры и может переноситься через шлюзовую камеру перчаточного ящика.
  • Внимание:
  • Пожалуйста, используйте фирменные футляры для монетных ячеек MTI с нашим обжимным инструментом. Мы не гарантируем качество опрессовки, если используются ячейки других марок.
  •    Мск-110               MSK-110S          MSK-160E

Ваша корзина пуста.

Пожалуйста, очистите историю просмотров перед заказом товара. В противном случае наличие и цена не гарантируются.
MTI спонсорская:
MTI Спонсоры Thermoelectrics Workshop

MTI-UCSD Изготовление батареи Lab
MTI- Пилотная линия цилиндрических ячеек VISTEC

MTI спонсирует получение докторской степени

Предстоящие выставки:





щипцов шестиугольника гидравлических отжимая инструмент ИКК-70 4-70мм²

Мини-гидравлический обжимной станок с шестигранной головкой 4–70 мм²

Проверка деталей нашего гидравлического обжимного инструмента с ручным управлением для кабеля YQK-70

Модель YQK-70
Сила обжима
 Диапазон обжима Медь 4–70 мм ²
Тип обжима шестигранник
Ход 12 мм
Размер 305X100X55 мм
Вес ок. 2,8 кг
Упаковка пластиковая коробка
Стандартные принадлежности 4, 6(8), 10, 16, 25, 35, 50, 70 мм²

Гидравлический обжимной станок YQK-70 Описание

1. Удобный размер, портативность и практичность.

2. Отличное качество изготовления на основе искусного процесса и первоклассного материала из углеродистой стали.

3. Эргономичная обработка рукоятки, удобная и удобная для удержания

4. Отлично подходит для работы на большой высоте. Включает в себя 8 штампов для бесплатной опции, чтобы сделать вашу работу более плавной

5.Гидравлические обжимные инструменты Finisher имеют 8 пар матриц, которые позволяют обжимать провода и стыковые разъемы проводов различных размеров.

6. Гораздо проще в использовании, чем ручные щипцы. Отлично подходит для аккумуляторных и сварочных кабелей, силовых проводов и электрических кабелей.

Характеристики гидравлического обжимного станка

# 1 Удобно работать

A. С-образная головка облегчает доступ к боковому входу и работу с ним
Ручка включения/выключения для легкого обжима и втягивания рычага

Б.Замена матрицы без инструментов

C. Нескользящие ручки длиной 8 дюймов для простого и надежного обжима.

#2 Мощный и легкий обжим

A. Максимальное усилие обжима 10 тонн обеспечивает хорошее сжатие, предотвращающее ослабление обжима и искрение

B. 8 пар шестигранных обжимных матриц в комплекте: 4, 6, 10, 16, 25, 35, 50, 70 мм²

C. Обжим алюминиевой и медной проволоки размером от AWG 12 до 2/0, идеально подходит для аккумуляторных, сварочных, силовых и электрических кабелей

#3 Кейс для переноски в комплекте

Разместите все формы и плоскогубцы и держите все в порядке.Его легко транспортировать и он готов к использованию в любое время.

#4 Длительное использование

Гидравлический обжимной инструмент изготовлен из прочной стали. Более того, он прослужит долгие годы. Благодаря герметичной структуре утечка непроста.

#5 Компактный и легкий

A. Размеры 35 x 17 x 8 см (в футляре)

B. Легко помещается в небольшие места, например, в ящики

C. Вес 2,6 кг / 5,7 фунта для удобной работы

Как поддерживать

1.Протрите его, если он не используется в течение длительного времени, и очистите его ненефтяными растворителями, чтобы предотвратить появление ржавчины.

2. Высокая совместимость со спецификациями DIN, AWG, JIS. это YQK-70 Внутренний

3. Использование гидравлических плоскогубцев 8T с 8 матрицами идеально подходит для работы на большой высоте.

4. Эти плоскогубцы изготовлены из высококачественной углеродистой стали и отличаются тонкой обработкой. Они обладают хорошей твердостью и высокой прочностью, что позволяет использовать их в течение длительного времени.

5. Благодаря превосходному эргономичному дизайну ручка удобна для захвата.
