Кондиционер бк 2300 – Кондиционер БК-1800, БК-2300, БК-2900

Оконный кондиционер — Википедия

Материал из Википедии — свободной энциклопедии

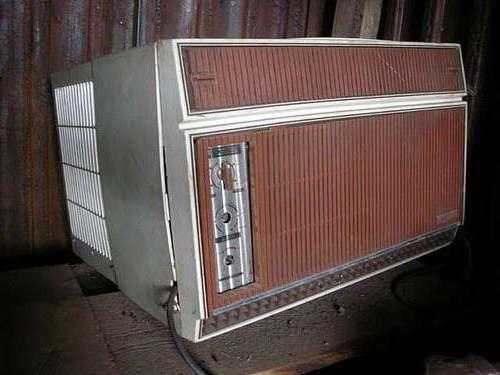

Оконный кондиционер Оконный кондиционер БК-2500 производства СССР

Оконный кондиционер — разновидность кондиционера, выполненная в виде моноблока, устанавливаемого в окно или специальный проем.

Все составляющие части оконного кондиционера собраны в едином корпусе. Отвод тепла производится через радиатор или отверстие во внешней части кондиционера. Оконный кондиционер монтируется в оконную раму или проём в стене. В некоторых конструкция кондиционеров для улучшения отдачи тепла конденсатором, конденсат, образующийся на испарителе, не стекает в дренаж, а собирается на дне устройства, откуда захватывается лопастями вентилятора и разбрызгивается по поверхности конденсатора. В большинстве оконных кондиционеров компрессор работает циклично, периодически включаясь и выключаясь. Моментами включения и выключения управляет термодатчик. Это может быть механический термодатчик сильфонного типа (термостат), либо электронный.

  • Низкая стоимость монтажа/демонтажа при наличии соответствующего проема.
  • Отсутствие разъемных соединений фреоновой магистрали резко снижает вероятность утечки хладагента.
  • Функция приточной вентиляции (забор воздуха снаружи) в некоторых моделях.
  • Повышенный срок службы.
  • Простота конструкции.

Недостатки[

ru.wikipedia.org

Кондиционер БК 2500. Описание и технические характеристики кондиционеров БК 2500.


Кондиционер бк 2500. В данной статье вы узнаете основные технические характеристики и устройство кондиционеров бк 2500, и сможете посмотреть отличное  видео по его установке.

Бытовой оконный кондиционер БК-2500 обычно используют в жилых, и остальных помещениях, имеющих площадь не более двадцати пяти квадратных метров.

Кондиционер бк2500 может обеспечить:

Охлаждение помещения; система автоматически поддерживает нужную температуру;

Очищение воздуха от пыли; а также вентиляцию;

Снижение влажности воздуха в комнате;

Смена скорости движения, а также изменение направления потоком воздуха;

воздухообмен со внешней средой.

Все узлы кондиционера монтируются на металлическое основание. С помощью металлической перегородки кондиционер разделен на два отдельных отсека: внешний и внутренний. Внутренний отсек системы, устанавливается в проеме окна, расположен в помещении, а внешний расположен снаружи.

Главными рабочими узлами кондиционера выступают: вентилятор осевой, холодильный агрегат; вентилятор центробежный с одним электродвигателем; также пульт.

Холодильный агрегат включает в себя ротационный компрессор, конденсатор, испаритель, фильтр, расширитель и систему трубопроводов.

Конденсатор, компрессор, осушитель, а также расширитель располагаются во внешнем отсеке, а испаритель находится внутри.

Система холодильного агрегата наполняется маслом для смазки и хладагентом.

В сравнении с ранее изготавливаемыми кондиционерами в кондиционере БК-2500 есть ряд преимуществ. Компрессор кондиционера такого типа легче, уровень шума в нем намного меньше, чем ранее используемый компрессор.



Расход электроэнергии в кондиционера бк 2500 понижен. Электрический двигатель этого вентилятора вращения, что делает возможным регулирование объема вентилируемого воздуха в единицу времени и скорости движения воздушного потока, а также уменьшение шума.

Наиболее общие технические характеристики кондиционера БК-2500

Относится к типу бытового оконного кондиционера, автономного агрегата

Холодопроизводительность данного оборудования составляет тысяча пятьсот киловатт в час

Потребляемая кондиционером мощность составляет не больше тысячи ватт

Номинальное напряжение в электрической сети — двести двадцать ватт

Уровень шума в кондиционере составляет не больше пятидесяти восьми децибел

Рабочий ток в Амперах, не больше пяти Ампер

Размеры кондиционера б к 25000 – четыреста сантиметров, шестьсот сантиметров и пять сот восемьдесят пять сантиметров, ширина*высота и длина соответственно

Вес кондиционера бк 2500 составляет пятьдесят один килограмм

Компрессор:

Имеет ротационный компрессор с конденсаторным двигателем

Холодопроизводительность оборудования для кондиционирования воздуха – тысяча семь сот пятьдесят киловатт в час

Потребляемая мощность, не больше, чем восемьсот ватт

Рабочий ток не более четырех с половиной Ампер

Коэффициент мощности кондиционера – не более единицы

Частота, с которой вращается двигатель — две тысяч и девятьсот десять оборотов в одну минуту

Двигатель вентилятора:

Тип кондиционера: однофазный, с двумя скоростями, с короткозамкнутым ротором, а еще конденсаторный

Номинальное напряжение в электрической сети составляет двести двадцать ватт

Потребляемая мощность – сорок ватт

Максимальная частота вращения – восемьсот десять оборотов в минуту.

Минимальная частота вращения – шестьсот двадцать пять оборотов в минуту

Кондиционеры БК-2500 предназначены для установки в помещениях, имеющих площадь до тридцати пяти квадратных метров и может служить для охлаждения, снижения влажности, осушения и очищения от пыли

Прибор позволяет снизить температуру в помещении от пяти до десяти градусов, в сравнении с окружающей средой.

В середине корпуса из пластика, конденсатора на основании из металла вмонтирован холодильный агрегат и электродвигатель. Кондиционер бк 25000 делится на герметически изолированные отсеки с помощью металлической перегородки, обклеенной плитками. Спереди располагаются испаритель, вентилятор, а также панель с пультом дистанционного управления, а также пускозащитная аппаратура (есть реле напряжения, конденсатор пуска, термостат и переключатель).

В тыльной части кондиционера есть компрессор, осушитель воздуха, конденсатор и расширитель. Такой холодильный агрегат включает в себя ротационный компрессор, конденсатор, испаритель, осушитель, расширитель и систему трубопроводов, которые образуют герметичную и замкнутую систему, наполненную хладагентом.

Принцип работы кондиционера бк2500 такой: Пары хладогента могут нагнетаться компрессором в конденсатор, в нем они могут конденсироваться за счет отведения тепла внешним воздухом, который продувает осевой вентилятор. Жидкий хладогент идет т через осушитель по трубке капиллярной, прямо в испаритель, в котором он меняет состояние на газообразное (это происходит за счет того, что происходит перепад давления), При этом поглощается много тепла из стен испарителя и воздуха, который соприкасается с ним. Воздух втягивается через решетку декоративной панели, испаритель и фильтр. Очищенный и охлажденный от пыли и лишней влаги воздух попадает обратно в помещение сквозь поворотную решетку.

Осевой вентилятор, который расположен в заднем отсеке данного кондиционера, предназначается, как правило, для того, чтоб охлаждать конденсатор внешним воздухом, который попадает через жалюзи, находящихся в боковых стенках. Электрический двигатель от вентилятора будет включаться в процессе запуска компрессора, но компрессор начинает работать в режиме вентиляции (первая и вторая скорости) при выключенной холодильной системе.

Пульт дистанционного управления с пускозащитным устройством предназначается для пуска, для установки, а также для управления работой кондиционера, для того, чтоб устанавливать нужную температуру в комнате и автоматически ее поддерживать, а еще для того, чтоб защищать двигатель компрессора от возможной перегрузки.


kondicioneri.org

Технические характеристики кондиционера БК-1500, фото

Для регуляции температуры в помещениях всегда используются кондиционеры. Их можно встретить в жилых домах, магазинах, вагонах метро. Они являются надежными "поставщиками" прохлады в жаркие дни, охлаждая воздух вокруг себя. Однако такие устройства могут быть настроены как отопительные приборы и выполнять функции обыкновенного обогревателя, печки. В данной статье мы разберем технические характеристики кондиционера БК-1500.

Кондиционер

Это устройство способно поддерживать конкретно установленные климатические условия в помещении или же в каком-либо транспортном средстве. Самые простые модели только понижают температуру, охлаждая воздух - именно такие используют в каждом втором офисе в жаркие дни.

Есть модели посложнее, которые способны совмещать в себе функции и охлаждения, и повышения температуры. В такие агрегаты встроен тепловой насос, способный играть роль обогревателя. Более сложные установки оснащены фильтрами и системами, которые очищают воздух, попадающий в помещение, увлажняют его (например, в жаркий период), насыщают кислородом, могут распылять ароматизаторы.

Виды

По своим функциям, а также по месту применения все аппараты можно разделить следующим образом:

  • Центральные - применяются в помещениях крупных масштабов. Это может быть крытый стадион, плавательный бассейн или промышленное предприятие, завод. Для бесперебойной работы такому кондиционеру нужен внешний источник холода: или холодная вода, или фреон от внешнего блока. Если прибор выполняет функции обогревателя, то, соответственно, для работы ему необходима непрерывно поступающая и нагревающаяся горячая вода, например от системы центрального отопления.
  • Прецизионные - стоят в помещениях, где необходимо поддерживать строго заданную температуру. Это больницы, детские сады, лаборатории, производства, связанные с высокоточными технологиями и химическими, биологическими реакциями, а также заводы, относящиеся к военному производству, организации связи, электронного обеспечения и другие. Внешне устройство выглядит как моноблок, начиненный вентилятором, фильтром, водяным воздухонагревателем и электрическим калорифером. Способен и охлаждать, и нагревать воздух.
  • Винные - работают в помещениях, где хранится вино. Параметры хранения должны соблюдаться очень четко: температура воздуха - 12 градусов, влажность - 60-70 %. Только при соблюдении данных условий вино может храниться очень длительный период времени и не потерять вкус и силу. Наоборот, продукт, хранящийся в помещениях с точными системами контроля воздуха, с каждым годом считается все выдержаннее, качественнее и дороже.
  • Автономные системы кондиционирования - это системы, работающие с внешним источником электричества. Могут понижать и повышать температуру, функционируют, как правило, на фреоне.

Если кондиционер для работы использует наружный воздух, то он приточный, если воздух внутри помещения, то агрегат является рециркуляционным. Кондиционеры с рекуперацией - это модели, способные работать и так, и так. Выше мы разобрали модели по месту их использования. Далее будет рассказано о способах установки, особенностях различных машин, а также технических характеристиках кондиционера БК-1500 и других агрегатов.

Какими бывают кондиционеры?

По способу установки и характеристикам можно разделить:

  • Мобильные - они не требуют специального монтажа. Бывают моноблочные и мобильные сплит-системы. Чтобы использовать моноблочные кондиционеры, нужно шланг вывести из помещения и по нему выводить теплый воздух. Если используется сплит-система, наружу выносится отдельный блок. Плюсы таких кондиционеров заключаются в том, что здесь упрощен монтаж и обслуживание, а еще нет разъёмных соединений фреоновой магистрали. Основные недостатки: высокая цена, большие габариты, ограничения по установке
  • Оконные - состоят из одного блока. Устанавливаются в окне или на стене, где пробивается проем. Минусы: очень много производят шума, а еще из-за сокращения площади, допустим, окна, комната становится темнее. Плюсы: низкая цена, легко устанавливается и обслуживается, очень высок КПД, имеется возможность очень долгого использования.
  • Сплит-системы - состоят из двух блоков: один - внутри помещения, а другой - снаружи. Между собой блоки соединяются медными трубами, по которым циркулирует хладон. На сегодняшний день это самый популярный и самый используемый вид кондиционеров.
  • Мульти-сплит системы — это почти то же самое, что и описанное выше, но количество внутренних блоков может быть два и больше. Блоки тоже связаны между собой медными трубами, по которым циркулирует хладон. Обычно их устанавливают в многокомнатных помещениях или там, где проветривать необходимо сильно и непрерывно.

Именно к типу оконных принадлежит кондиционер БК-1500. Описание его будет ниже. Также будут представлены иные модели Бакинского машиностроительного завода, собственно, где и был произведен данный аппарат.

БК-1500: характеристики

Далее рассмотрим технические характеристики кондиционера БК-1500. В оконном варианте все части собраны в одном цельнометаллическом корпусе, а приток воздуха происходит через отверстие с клапаном, которое находится в задней части машины. Кондиционер обычно монтируется в окно (собственно, оттого и называется так) или же в отверстие, которое пробивается в стене. В большинстве кондиционеров такого типа образующийся конденсат не стекает на улицу, а собирается на дне агрегата, откуда собирается специальными устройствами и рассеивается по поверхности конденсатора для улучшения теплоотдачи.

Также имеется цикличная работа компрессора - он периодически выключается, а потом включается вновь. Это происходит для того, чтобы механизм не перегревался от непрерывной работы. За включением и выключением следит термодатчик. Последний бывает либо механическим, либо электронным.

Сильные стороны

Назовем положительные качества данных аппаратов:

  • невысокая стоимость установки или демонтажа; главное, чтобы имелся проем, где будет находиться аппарат;
  • нет никаких разъемных соединений фреоновой магистрали, а значит, не случится утечки хладагента;
  • функция так называемой приточной вентиляции, то есть использование воздуха вне помещения, что позволяет ему постоянно обновляться, циркулируя сквозь аппарат;
  • длительный срок службы, простота в использовании.

Но есть и слабости

Перечислим их:

  • очень шумный;
  • вместе с шумом, нужно отметить и плохую теплоизоляцию между частями одного кондиционера, находящимися в помещении и снаружи; ввиду пропуска холодного воздуха сквозь аппарат специалисты рекомендуют демонтаж модели на зимний сезон;
  • а еще его не установишь в современные оконные рамы, только если заранее, при изготовлении предусмотреть необходимый проем.

БК-1500

Итак, перед нами кондиционер БК-1500. Описание его представим далее. Работать данный агрегат способен в двух режимах, которые задаются вручную: вентиляция и охлаждение. Устанавливается он в оконном проеме или в отверстии в стене на специальной деревянной или металлической раме. Аппарат делится на два равных отсека перегородкой из нержавейки (обычно): на внутренний и наружный. На данной перегородке есть небольшое отверстие, которое закрывается заслонкой-клапаном. Это позволяет регулировать приток свежего воздуха в помещении: открыл заслонку - запустил воздух. В основе аппарата: холодильный агрегат, два вентилятора (один - осевой, другой - центробежный), которые имеют общий электродвигатель, а также пульт управления, который в себя включает еще и пускозащитное устройство.

Центробежный вентилятор, который установлен во внутреннем отсеке кондиционера, производит засасывание воздуха из помещения. Параллельно он занимается тем, что нагнетает охлажденный и очищенный от пыли воздух. То есть работает по принципу "взял-отдал". Электродвигатель вентилятора включается при пуске компрессора, хотя он способен включаться при режиме вентиляции и при отключенной холодильной системе.

Пульт

Пульт управления, имеющий пускозащитное устройство, - это, конечно же, "голова" всей модели. Он следит за пуском и остановкой, управляет работой кондиционера, устанавливает нужную температуру в помещении и поддерживает ее. Стабильная температура вокруг аппарата спасает его от лишнего давления и перегрузок. На наружной стороне пульта находится панель с различными ручками и переключателями для управления всей работой данного агрегата. На сегодняшний день устарели многие технические характеристики кондиционера БК-1500. Пульты, двигатели, вентиляторы, дополнительные устройства, выпущенные еще в Советском союзе, - все это изнашивается, несмотря на очень хорошее качество.

Кондиционер БК 1500: инструкция по применению

  • Подключать аппарат к сети можно только с помощью вилки, которая вставляется в специальную двухполюсную розетку с заземляющим контактом.
  • Запускать кондиционер можно только с помощью ручки-переключателя, которая находится на пульте.
  • Перед повторным запуском необходим небольшой перерыв, чтобы аппарат не перегревался.
  • Кондиционер способен работать даже при отклонении напряжения в сети от нормальных показателей (220 В) на несколько процентов. При этом желательна температура около 20-30 градусов выше нуля.
  • Необходимо следить за чистотой не только на кондиционере, но и внутри него. Агрегат следует очищать от скопившейся пыли, песка и прочего мусора, не загораживать приток воздуха как с внешней стороны, так и внутри помещения, не ставить возле аппарата вещи, тем более те, которые могут быть повреждены под воздействием потока воздуха. Желательно не стоять близко от работающей машины, чтобы не допустить возможной простуды, заболевания, так как поток воздуха очень сильный и холодный. Не стоит открывать двери и окна при работающем кондиционере, чтобы не допустить сквозняков.

Несмотря на то что на сегодняшний день считается достаточно устаревшим устройством кондиционер БК-1500, инструкцию к нему найти несложно. Она максимально подробно и пошагово описывает все нюансы эксплуатации данного аппарата. Это связано не с тем, что агрегат является сложным в использовании, но с очень жесткой системой отслеживания на предприятиях в период существования СССР все должно было быть четко, ясно, детально, правильно.

Кондиционер БК-1500: технические характеристики, фото, отзывы

В целом, о таких аппаратах отзывы всегда были положительными. Кондиционер прост в обращении, с легкой системой, которую, обладая даже небольшими знаниями, можно починить самому. Многие умельцы на базе БК 1500 создавали собственные сплит-системы или более мощные кондиционеры. Очень долгий срок службы и советская надежность также отмечаются потребителями.

Тип

КБ-0,4-01 УЗ

Площадь, которую может обслужить аппарат

25 м2

Холодовая производ., Вт (ккал/ч)

1740

Воздушная производ., м3/ч

400

Мощность, которую потребляет модель

900 Вт

Холодильный агрегат

Хладон - 22 (R22)

Количество используемого хладагента

0,8 кг

Напряжение

220 В

Частота тока

~50 Гц

Уровень производимого шума

не более 58 дБ

Рабочий ток

не менее 5 А

Размеры в миллиметрах: высота-ширина-глубина

400-600-585

Масса кондиционера

51 кг

Технические характеристики кондиционера БК-1500, безусловно, уступают новым, но для того времени такие агрегаты были "на высоте". Пожалуй, едва ли не главным минусом называют большой вес модели.

В заключение

Советская техника всегда отличалась качеством и была долгоиграющей. Конструкции, пусть громоздкие и большие по массе, были надежны в использовании. Это относится в том числе и к моделям Бакинского завода СССР. В данной статье мы рассмотрели кондиционер БК-1500. Фото наглядно показывают, что данные машины используют очень активно и по сей день.

fb.ru

Электрическая схема подключения компрессора кондиционера бк 1500. Кондиционер. История появления

Уфимская Государственная Академия Экономики Сервиса

Кафедра МАБН

КУРСОВАЯ РАБОТА

по дисциплине «Диагностика БМП»

на тему : Диагностика « Бытового оконного автономного кондиционера БК-1500»

Выполнил: ст.гр. РД-31

[email protected]
Проверил: доцент, к.т.н.

[email protected] .

Уфа-2006

2)Разработка структурно-функциональной схемы …………………..….....7

3)Разработка функциональной модели для двух неисправностей……………10

4)Разработка алгоритма поиска неисправностей первой неисправности

методом половинного разбиения…………………………………….......15

5)Разработка матрицы поиска неисправности для второй неисправности…..17

6)Список литературы……………………………………………………...…….19

Описание бытового оконного автономного кондиционера

БК-1500


Разработка структурно-функциональной схемы.
Построение диагностических моделей БМП, выбор диагностических параметров. Контроль и диагностика БМП предпологает её какую-то идеализацию. При этом выделяется наиболее существенные характеристики, для контроля и отбрасываются второстепенные, т.е реальная БМП заменяется моделью. В общем случае под диагностической моделью БМП понимают её формальное описание или графическое изображение, которое отображает основные изменения при эксплутации.

В качестве диагностических моделей для сложных технических систем могут использоваться дифференциальные соотношения, диаграммы прохождения сигнала, графы причины следственных связей.

При поиске неисправностей БМП представляют в виде функциональных моделей или функциональной логической системы.

Функциональная модель отличается от структурной схемы выбором первичных функциональных элементов.

Под функциональным элементом понимается часть обьекта диагностирования (узел, блок, деталь) которая может находиться в одном из 2 состояний (в исправном или не исправном).

При построении структурной схемыисходят из закономерности рабочих процессов диагностируемой аппаратуры, а при построении функциональной модели исходят из заданной глубины точности поиска неисправности.

Функциональная модель разрабатывается для выявления причин невыполнения тех или иных функций.

Диагностирование необходимо вести до отказавшего узла или детали.

Поиск неисправностей необходимо вести на разных уровнях:
1)Блок

2)Неисправный модуль

3)Неисправный узел
Исходными данными явл
