Типы конденсаторов в блоках питания: за что мы переплачиваем | Блоки питания компьютера | Блог

Все мы знаем, что блок питания — один из важных элементов компьютера. Некачественная модель может быстро выйти из строя, унеся за собой остальные компоненты. Давайте выясним, как применяемые в БП комплектующие влияют на надежность и стабильную работу ПК.

Надежность работы блока питания и качество формируемых напряжений напрямую зависит от компонентов, применяемых в конструкции. Самые распространенные радиоэлементы в БП — это, конечно, конденсаторы. В бюджетных моделях ставят алюминиевые электролитические. Их отличительные черты: невысокая стоимость, низкая надежность, малый срок службы и довольно средние эксплуатационные характеристики.

В более дорогих БП используются полимерные конденсаторы. Но не везде, а лишь в критически важных участках электрической схемы. У «полимеров» все гораздо лучше с надежностью, а эксплуатационные параметры значительно превосходят «электролиты».

Наступил момент, чтобы разобраться в устройстве конденсаторов более подробно. Давайте выясним, как их качество влияет на формирование питающих напряжений.

Устройство конденсаторов

Алюминиевый электролитический конденсатор обладает большой емкостью при относительно малых размерах. Себестоимость производства небольшая, поэтому такой тип недорог и очень популярен.

Конструктивно он состоит из двух лент алюминиевой фольги, между которыми размещена бумага, пропитанная электролитом. Вся конструкция свернута в плотный рулон и упакована в герметичный металлический корпус. Диэлектриком является окись алюминия на поверхности фольги, которая исполняет роль положительной обкладки (анода). Окись образовывается путем взаимодействия электролита с поверхностью при протекании электрического тока, поэтому ее толщина очень мала — за счет этого и достигается большая емкость конденсатора. Катодом является электролит, который имеет электрический контакт со всей поверхностью неоксидированной обкладки, соединенной с отрицательным выводом.

Кроме алюминиевых, существуют и другие виды электролитических конденсаторов — например, танталовые и ниобиевые. Диэлектрический слой в них образован окислом этих металлов, поэтому они дороже в производстве.

Конструкция полимерных конденсаторов аналогична алюминиевым электролитическим. Отличие состоит в том, что в качестве электролита в них применяются токопроводящие полимеры. Последние находятся в твердом состоянии: диэлектрический оксидный слой создается не на обкладке, а на поверхности токопроводящего полимерного слоя.

Жидкий электролит может сочетаться с твердыми токопроводящими полимерами — такие конденсаторы называются гибридными.

Сейчас выпускаются четыре вида полимерных конденсаторов, три из которых (SP-Cap, POSCAP, OS-CON) имеют в качестве электролита твердый токопроводящий полимер и отличаются друг от друга только материалом обкладок. Четвертый вид — гибридный (Hybrid).

Любой полимерный конденсатор по эксплуатационным характеристикам лучше, чем даже самый качественный электролитический. Более подробно поговорим об этом в следующем разделе.

Говоря о терминологии, стоит отметить, что неправильно отделять полимерные и гибридные конденсаторы от алюминиевых электролитических. По сути, все они относятся к одной группе — электролитических. Но в техническом жаргоне есть традиционное разделение на «электролиты» и «полимеры», им и будем пользоваться для удобства.

Рассмотрим основные параметры, по которым различаются конденсаторы.

Электрическая емкость — это способность обкладок конденсатора накапливать электрический заряд. Измеряется в Фарадах (Ф) или долях (мкФ, нФ, пФ). Величина обычно указывается на корпусе.

Номинальное напряжение — величина, при которой рабочие параметры конденсатора сохраняются на протяжении всего срока службы.

Максимально допустимая рабочая температура также обычно указывается на корпусе.

Повышение температуры конденсатора на каждые 10°С (свыше 40°С) уменьшает срок его службы вдвое, а то и в трое, в зависимости от типа:

ESR (Equivalen Series Resistance, в переводе «эквивалентное последовательное сопротивление») состоит из суммы активных сопротивлений обкладок, выводов, электролита и контактных соединений обкладок с выводами. Оно является паразитным, то есть — вредным. Наибольшее влияние на величину ESR оказывает электролит. Реальный конденсатор схематически можно представить как последовательное соединение паразитного сопротивления R и идеального конденсатора C:

Это сопротивление приводит к потерям как при заряде, так и разряде конденсатора. Таким образом, ухудшается качество сглаживания напряжений, формируемых БП. Помимо этого, при прохождении тока выделяется тепло, то есть происходит нагрев конденсатора. Делаем вывод: чем меньше ESR, тем лучше конденсатор.

ESI или ESL (Equivalen Series Inductance, в переводе «эквивалентная последовательная индуктивность») тоже является также паразитной. Она возникает из-за неидеальной конструкции конденсаторов и состоит из суммы индуктивностей обкладок и выводов.

Большое значение ESI (ESL) имеют конденсаторы со спиральной намоткой обкладок. При рассмотрении этого параметра реальный конденсатор представим как последовательное соединение паразитной индуктивности L и идеального конденсатора C:

При небольшой частоте импульсного тока, проходящего через конденсатор, индуктивное сопротивление будет очень мало и на работу не повлияет. Но при увеличении частоты, будет увеличиваться и индуктивное сопротивление. На частотах свыше нескольких сотен килогерц электролитический конденсатор и вовсе перестанет выполнять свои функции.

Таким образом, эквивалентная схема конденсатора с учетом всех физических несовершенств конструкции выглядит следующим образом:

Помимо вышеуказанных параметров, добавилось паразитное сопротивление R leakage. Оно характеризует ток утечки между обкладками конденсатора из-за несовершенства диэлектрического материала.

Описав эквивалентную схему суммой сопротивлений всех ее активных и реактивных элементов, получаем комплексное сопротивление Z, также называемое импедансом. Чем ниже импеданс конденсатора, тем он лучше.

Из графика видно, что импеданс в области низких частот определяется емкостным сопротивлением идеального конденсатора, в области средних частот ограничивается паразитным ESR, а по мере дальнейшего увеличения частоты, на импеданс все больше влияния начинает оказывать влияние индуктивное сопротивление паразитной ESL.

ТКЕ (температурный коэффициент емкости) характеризует относительное изменение емкости при изменении температуры. Это вредное явление, к нему особенно критичны частотозадающие цепи. При изменении температуры работающего устройства или окружающей среды, меняется и температура конденсатора, а частота начинает «плыть».

DC-bias (эффект смещения при постоянном напряжении) характеризует зависимость емкости от приложенного напряжения. Например, при увеличении напряжения на конденсаторе MLCC (см. график ниже) до максимального значения, емкость может снизиться на 65% от номинальной величины.

Каждый уважающий себя конденсатор должен поддерживать емкость неизменной. Как видим, полимерные справляются с этой задачей на отлично.

Преимущества полимерных конденсаторов

С устройством мы разобрались, теперь давайте выясним, что все это значит на практике.

Полимерные конденсаторы по сравнению с обычными электролитическими обладают более низким ESR, соответственно, и более низким импедансом. При использовании первых в сглаживающем фильтре БП заряд, накапливаемый от источника и отдаваемый в нагрузку, будет больше, сглаживание пульсаций выходного напряжения — лучше, а нагрев — гораздо меньше.

Надежность полимерных конденсаторов на порядок выше, чем алюминиевых электролитических. У последних частенько высыхает жидкий электролит, особенно, если они неправильно размещены в устройстве. Например, в непосредственной близости от горячих радиаторов охлаждения. Повышенная температура не только способствует ускоренному высыханию, но и уменьшает срок службы электролитов. Также она приводит к вздутию — нарушению герметичности корпуса путем разрыва предохранительных насечек.

Эффект высыхания приводит к уменьшению емкости конденсатора и увеличению ESR. Блок питания за это точно не скажет спасибо, зато отправить комплектующие на небеса — может запросто.

В полимерных конденсаторах высыхания быть не может — в них используется твердый токопроводящий слой. Но эксплуатация при повышенном напряжении также может привести к вздутию и разрыву корпуса.

«Полимеры» способны к самовосстановлению при локальном пробое оксидного слоя. При воздействии большого тока короткого замыкания, в локальной точке происходит сильный нагрев токопроводящего полимера. Молекулярная цепочка в зоне дефекта разрушается. В результате формируется диэлектрический слой, изолирующий место пробоя.

В алюминиевых электролитических конденсаторах подобный пробой будет лавинообразно разрастаться. Это приведет к разрыву корпуса и выходу из строя всего блока питания.

Подытоживая, давайте сравним эксплуатационные параметры рассматриваемых типов конденсаторов.

Выводы

Выбирайте блок питания так же тщательно, как и другие важные компоненты компьютера: процессор, видеокарту или материнскую плату.

Перед покупкой изучите обзоры, по ним можно определить, какой тип конденсаторов применяется в конкретном блоке. Применение полимеров, пусть и частично, положительно сказывается на надежности и долговечности БП.

Повторяем в очередной раз — экономить на блоке питания не стоит. Как говорил барон Ротшильд: «Мы не настолько богаты, чтобы покупать дешевые вещи».

Вздувшийся конденсатор в блоке питания серьезно ли. Меняем вздувшиеся конденсаторы

Иногда бывает, что компьютер, который верой и правдой прослужил примерно 5 лет, неожиданно дает сбой. В статье пойдет речь об одной из наиболее частых неполадок и как ее устранить.

Для нейтрализации пиков напряжения в электрических схемах применяют конденсаторы. Конденсатор как аккумулятор заряжается от напряжения и заряд остается после отключения от подачи. Это способствует нормализации напряжения.

Трансформатор сводит напряжение к требуемому пределу. Переменный ток переходит на постоянный при помощи выпрямителей. После того как ток прошел выпрямитель, в нем начинается пульсация (напряжение снижается на очень короткое время). Пульсации, в свою очередь, устраняются конденсатором, он стабилизирует такое напряжение. Для стабилизирующих схем применяют меньшее эквивалентное последовательное сопротивление в конденсаторе. Оно очень хорошо устраняет пульсации.

Внутреннее сопротивление обычно определяют проводимостью электролита. Электролиты, использующиеся в конденсаторах с небольшим сопротивлением, должны являться хорошими проводниками. Для повышения проводимости электролита (состоящий в основном из диспергаторов) используются добавки. В частности – вода, которая при диссоциации освобождает ионы, что повышает проводимость.

Неочищенная вода при взаимодействии с алюминием на конденсаторе, вызывает коррозию, способствующую образованию газов. Газы увеличивают давление внутри и конденсатор от этого вздувается. Вверху конденсатора существуют насечки, которые раскрываются при слишком высоком давлении, позволяя газу выйти наружу.

Бывает так, что насечки не спасают и конденсатор взрывается. То же происходит и при слишком большом напряжении. Из-за этого электролит может вытечь из конденсатора на материнскую плату и может произойти замыкание.

Теперь разберемся на практике. У нас есть материнка, которая глючит.

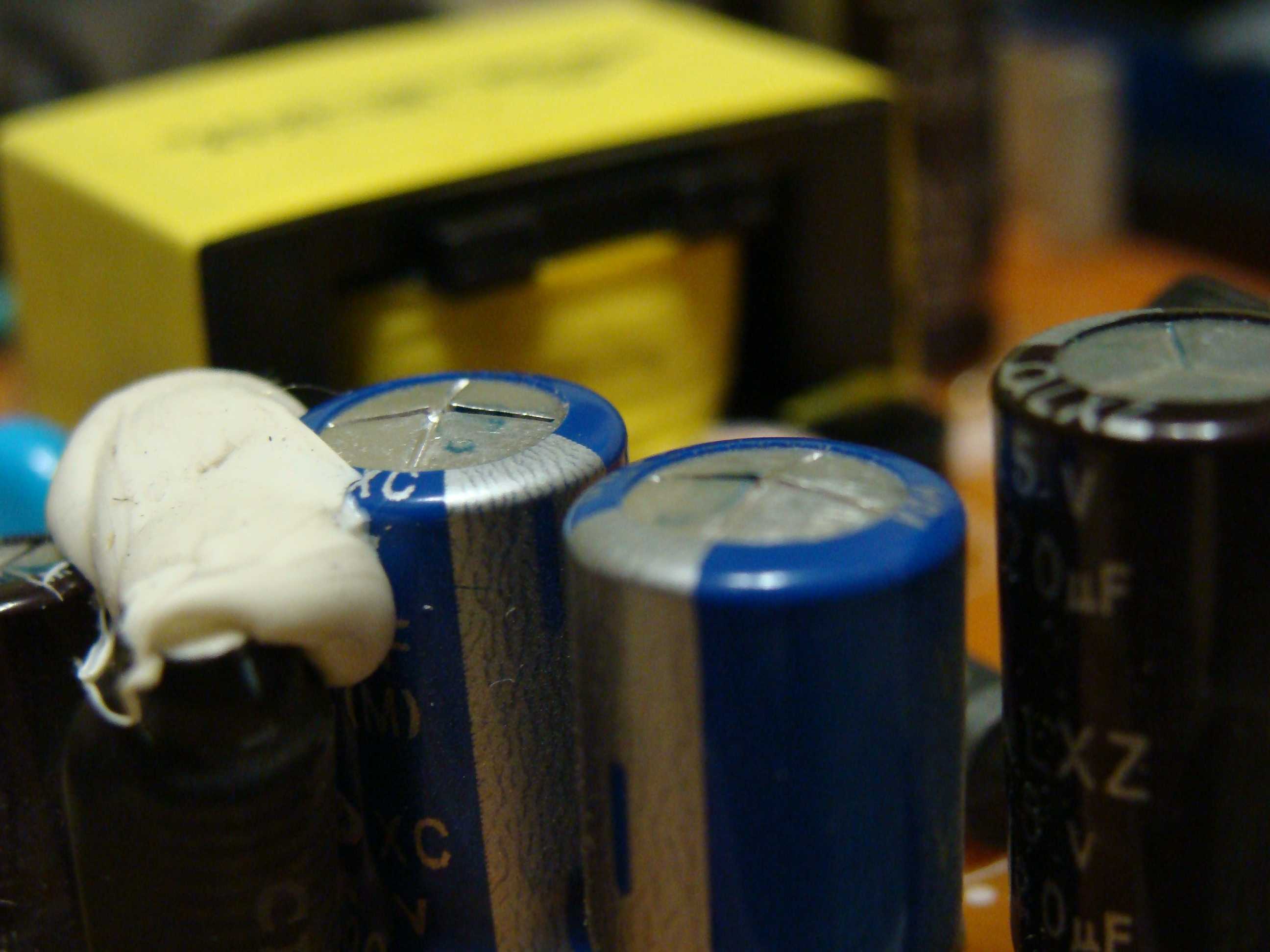

При поверхностном осмотре видим четыре вздутых конденсатора, которые помечены наклейками. Наклейки также будут полезны при установке конденсаторов на место.

Будем паять самым простым паяльником. Выпаиваем конденсаторы, которые вздулись. Ножки выпаиваются поочередно. Нагрели одну ножку, расшатали, вытянули. Также и вторую. Делается это аккуратно, не спеша, без усилий.

Выпаяли? Впаиваем новые. Номинал на них указан – проблем с поиском замены не будет.

При впаивании новых конденсаторов нужно соблюдать полярность. На конденсаторе есть полоска. Сторона с полоской ставится на закрашенную часть в месте под конденсатор на плате.

После восстановления платы, нужно ее проверить. Не стоит устанавливать материнскую плату в корпус до ее проверки. Соберите на столе стенд и проверьте.

Если что – то пойдет не так, можно будет быстро исправить. Проверка прошла успешно? Все работает? Значит ставим плату в корпус и получаем удовольствие от бесперебойной работы компьютера.

Ну вот и все! Восстановление отнимает около 20 минут. Конечно, если делать эту работу впервые – времени уйдет больше, примерно около 1 часа. Не важно сколько времени на это вы затратите. Когда работа будет завершена – вам приятно будет осознавать, что это сделано вашими руками.

В общем, не нужно ничего бояться. Даже если вы что – то, вдруг, испортите, то скорее всего, это тоже подлежит восстановлению.

Одной из частых причин выхода из строя цепи питания компьютера является вздутие электролитических конденсаторов. Выглядят они как вертикально установленные бочонки. В большинстве случаев вздутие конденсаторов происходит именно в цепи питания материнской платы и непосредственно блока питания компьютера.

Электролитический конденсатор состоит из скрученного в рулон тонкого слоя алюминиевой фольги (анод), помещенной в раствор электролита, который является катодом. Между фольгой и электролитом расположена тонкая окисная пленка, которая является диэлектриком.

Электролитические конденсаторы рассчитаны для работы при постоянном напряжении и служат для сглаживания пульсаций выпрямленного напряжения. Пульсации напряжения являются не чем иным, как переменным током, который при прохождении через конденсатор приводит к нагреву последнего. Нагрев конденсатора будет тем выше, чем выше амплитуда пульсаций и чем меньше эквивалентное последовательное сопротивление (ESR). Именно наличие активной составляющей в цепи конденсатора и приводит к нагреву. Значение ESR для конденсаторов одинаковой емкости, но различных производителей отличается. Меньшее значение ESR предпочтительнее, но сравнительная стоимость таких элементов будет заметно выше.

Конденсаторы характеризуются еще одним параметром – реактивной мощностью, то есть мощность, которую конденсатор может пропускать через себя без перегрева. Чем выше реактивная мощность, тем меньше будет греться конденсатор в равных условиях.

Причиной появления вздувшихся конденсаторов обычно часто служит низкое качество их изготовления. Также следует не забывать, что электролитические конденсаторы не вечны. Со временем электролит конденсатора испаряется, и конденсатор начинает более интенсивно нагреваться. При несоблюдении полярности конденсатора он очень быстро выйдет из строя. Также при установке конденсатора с рабочим напряжением, меньшим фактического значения приведет к быстрому вздутию или разрыву конденсатора.

При замене электролитических конденсаторов следует приобретать качественные изделия и только у надежных фирм. Рабочее напряжение должно быть больше фактического напряжения питания в месте установки, чем выше будет это значение, тем дольше будет работать конденсатор. Обязательным условиям является строгое соблюдение полярности конденсатора. Соответствующие маркировки имеются как на печатных платах, так и на самих конденсаторах. Только выполнение всех этих условий позволит при обеспечить надежную и долговечную работу вашего компьютера.

Иногда почитываю Хабр, в основном DIY. Иногда – это редко, поскольку работа, знаете-ли… И вот, не так давно, с удивлением наткнулся на хабратопик (не буду тыкать пальцем) с описанием, так сказать, ремонта ЖК-монитора. Бегло проглядев, почувствовал сперва желание поплакать, а затем – посмеяться. Почему?

Мне приходится примерно 8 часов в день работать как раз в одной веселой организации, одним из направлений деятельности которой является ремонт различной техники, включая и ЖК-мониторы. Хотел высказать все, что можно только высказать в комментариях, но не смог. Решил написать хотя бы в Песочницу, ибо сил молчать нет.

Беглое расследование показало, что автор того самого топика, посвященного «ремонту» ЖК-монитора, успел опубликовать еще один, на этот раз про ремонт телевизора. Должен сказать, что данные топики породили не очень длинный тред в закрытом разделе одного широко известного технического форума. Общий настрой этого треда можно охарактеризовать следующей взятой там цитатой:

Ждём от автора новых опусов на тему:
«Как с помощью кривых рук, зеркальца и ножниц удалить геморрой»
«Дрель и снижение внутричерепного давления»

Нередко приходится ремонтировать технику после других мастеров, которые не смогли определить неисправность, либо не имели возможности ее устранить. И очень часто – после любителей, попытавшихся «отремонтировать» аппарат при помощи очередной «инструкции», во множестве щедро разбросанных по интернету. И, честно говоря, был сильно удивлен, обнаружив сразу 2 такие «инструкции» на Хабре.

Итак, начнем с пресловутого «ремонта» телевизора, поскольку это хабратопик появился первым. Для начала хотелось бы указать на наличие такого параметра, как ESR. Любой желающий элементарно загуглит этот термин и получит всю теоретическую базу. Поэтому плотно рассматривать ее не будем. Нас интересует только тот факт, что дефектовка электролитических конденсаторов производится не только по факту раздутия аллюминиевой рубашки, но и по этому самому параметру ESR. На самом деле это довольно важно, поскольку конденсатор вздувается по причине излишнего нагрева, приводящего к увеличению давления внутри его корпуса вследствии испарения электролита. А нагрев конденсатора тем выше, чем выше ESR. Таким образом, подумав пару минут, мы поймем, что в блоке питания вполне может быть довольно большое количество конденсаторов, еще не вздутых, но уже с завышенным ESR.

Т.е. по сути уже неисправных, однако простому взгляду еще не видных. Для измерения ESR применяются простейшие приборы, доступные любому ребенку, однако многие мастера пользуются ими довольно редко, поскольку самым простым решением проблемы является замена всех электролитов в т.н. «холодной» части блока питания, так же называемой «вторичкой». Менять только вздутые конденсаторы без проверки остальных, не вздутых, нельзя. Поскольку чревато отнюдь не профитом, а повторным ремонтом через небольшой промежуток времени. Причем учитывая схемотехнику современной цифровой техники – вполне возможно, что ремонтом не только БП.

Еще одной ошибкой автора является техника пайки. Помилуйте, зачем лудить выводы конденсаторов? Которые после монтажа все равно придется обрезать?
А использование в монтажных работах кислоты? Высокоактивные флюсы типа «Паяльной кислоты» вообще не предназначены для электромонтажных работ! Это флюсы для пайки черных металлов. И кислотой называются не спроста. «Паяльная кислота» способна за пару-тройку месяцев сгноить пайку этого самого кондесатора, даже будучи нанесена в незначительных количествах.

Именно по этому после применения таких флюсов спаянные поверхности надо обязательно отмывать водой, растворителями, а лучше – специальными жидкостями. И никогда нельзя их применять в радимонтажных работах.

Очень часто в прейскурантах сервисных организаций указано, что применяется повышающий коэфициент к стоимости ремонта аппаратуры со следами не квалифицированного ремонта и это не спроста! Как пример – описанный телевизор вполне уже способен доставить часок-другой веселых развлечений любому сервису через неопределенный промежуток времени. От недели до года.

Второй хабратопик, посвященный «ремонту» монитора тоже весьма веселит. Любой специалист знает, что ремонт начинается с измерений. Автор топика же проводит измерения таких параметров как «горючесть лампочки» – результат измерения «не горит», и «рабочесть монитора» – результат измерения «умер». Методика ремонта – так же бездумно заменить визуально вздутые электролиты на выдранные из «древнего БП», да еще и на меньшее напряжение.

Конечно, конструкторы LG дураки ведь – зачем-то поставили конденсаторы на 16 вольт, если и 10-ти вольтовые работают… И очередное чудо – горючесть лампочки поднялась до «горит», срочно постим в Хабр…

Поверьте, все это написано не по причине того, что я боюсь остаться без работы. Напротив – такие «акушеры беременных литов» как раз и обеспечивают нормальных мастеров работой. К сожалению, зачастую, когда после замены конденсатора монитор все равно не работает или работает не удовлетворительно, монитор начинают жестоко «копать», портя дорожки на плате, выпаивая детали и т.д. А ремонт такой копанины – совсем другое дело. Мы, к примеру, применяем для таких аппаратов повышающий коэффициент 1.3 к цене.
Тут проблема в другом. Совсем недавно был вынужден выдать клиенту «копанный» монитор, по причине того скромного факта, что «копатель» «укопал» плату БП-инвертора насмерть, до дыры в текстолите под одной из транзисторных сборок. Ему же было неизвестно, что широкая минусовая дорожка под сборкой проложенна неспроста. И число таких примеров множится, именно по причине широкого распостранения различных «инструкций», написанных различными «специалистами»…

Чаще всего причиной вздутия является сам конденсатор, оказавшийся некачественным. Само же вздутие происходит из-за выкипания или испарения электролита.

Выкипание электролита случается при высоких температурах, источником которых бывает как внешняя среда (нагревательные приборы вблизи оборудования, закрывающие вентиляцию в устройстве предметы, несоблюдение эксплуатационных характеристик устройства), так и внутренняя (некачественное питание, поступающие на конденсатор импульсы, пробивание изоляционного слоя конденсатора, несоблюдение его полярности, либо самая частая причина – нехватка электролита).

Для конденсаторов достаточно скачка температуры выше 45 градусов.

Испарение электролита происходит в том случае, если конденсатор имеет плохую герметичность (об этом обычно свидетельствуют следы коррозии от электролита на конденсаторе). Тогда в течение некоторого времени уровень электролита будет постепенно уменьшаться, что неизбежно приведет к изменению изначальных свойств конденсатора и, как следствие, закипанию оставшегося электролита, а затем и вздутию конденсатора. Впрочем, порой некачественный конденсатор может быть настолько плохо загерметизирован, что электролит просто вытекает через его нижнюю часть.

Электролит используется в электролитических конденсаторах в качестве катода (электрод, присоединенный к отрицательному источнику тока).

В любом случае вздутые и даже имеющие следы коррозии или плохой герметизации подлежат замене. Конечно, содержащее их устройство еще может служить своему пользователю какое-то время, однако скоро в его работе неминуемо появятся сбои.

Замена вздутых конденсаторов

При обнаружении вздувшихся необходима их замена, либо установка дополнительных высокочастотных для гашения импульсов. При этом следует учесть, что номинальное рабочее напряжение на новых должно быть не меньше, чем было у вздутых. Емкость новых конденсаторов также не должна быть меньше сменяемых, иначе будут пропускаться пульсации. Помимо того, стоит соблюдать полярность, если она указана на плате и конденсаторе (иначе при включении оборудования вновь установленный конденсатор может тут же разорваться).

Для смены современных конденсаторов, имеющих небольшие размеры, лучше использовать тонкий паяльник, так как более мощный способен быстро разогреть конденсаторы до критической температуры, что приведет к их порче.

Статьи мы с вами начали знакомиться с искусством врачевания компьютерных блоков питания. Продолжим же это увлекательно дело и посмотрим внимательно на высоковольтную их часть.

Проверка высоковольтной части блока питания

После осмотра платы и восстановления паек следует проверить мультиметром (в режиме измерения сопротивления) предохранитель.

Надеюсь, вы хорошо уяснили и запомнили правила техники безопасности , изложенные ранее!

Если он перегорел, то это свидетельствует, как правило, о неисправностях в высоковольтной части.

Чаще всего неисправность предохранителя видна (если стеклянный) визуально: он внутри «грязный» («грязь» — это испарившаяся свинцовая нить).

Иногда стеклянная трубка разлетается на куски.

В этом случае надо проверить (тем же тестером) исправность высоковольтных диодов, силовых ключевых транзисторов и силового транзистора источника дежурного напряжения. Силовые транзисторы высоковольтной части находятся, как правило, на общем радиаторе.

При сгоревшем предохранителе нередко выводы коллектор-эмиттер «звонятся» накоротко, и удостовериться в этом можно и не выпаивая транзистор. С полевыми же транзисторами дело обстоит несколько сложнее.

Как проверять полевые и биполярные транзисторы, можно почитать и .

Высоковольтная часть находится в той части платы, где расположены высоковольтные конденсаторы (они больше по объему, чем низковольтные). На этих конденсаторах указывается их емкость (330 – 820 мкФ) и рабочее напряжение (200 – 400 В).

Пусть вас не удивляет, что рабочее напряжение может быть равным 200 В. В большинстве схем эти конденсаторы включены последовательно, так что их общее рабочее напряжение будет равным 400 В. Но существуют и схемы с одним конденсатором на рабочее напряжение 400 В (или даже больше).

Нередко бывает, что вместе с силовыми элементами выходят из строя электролитические конденсаторы – как низковольтные, так и высоковольтные (высоковольтные – реже).

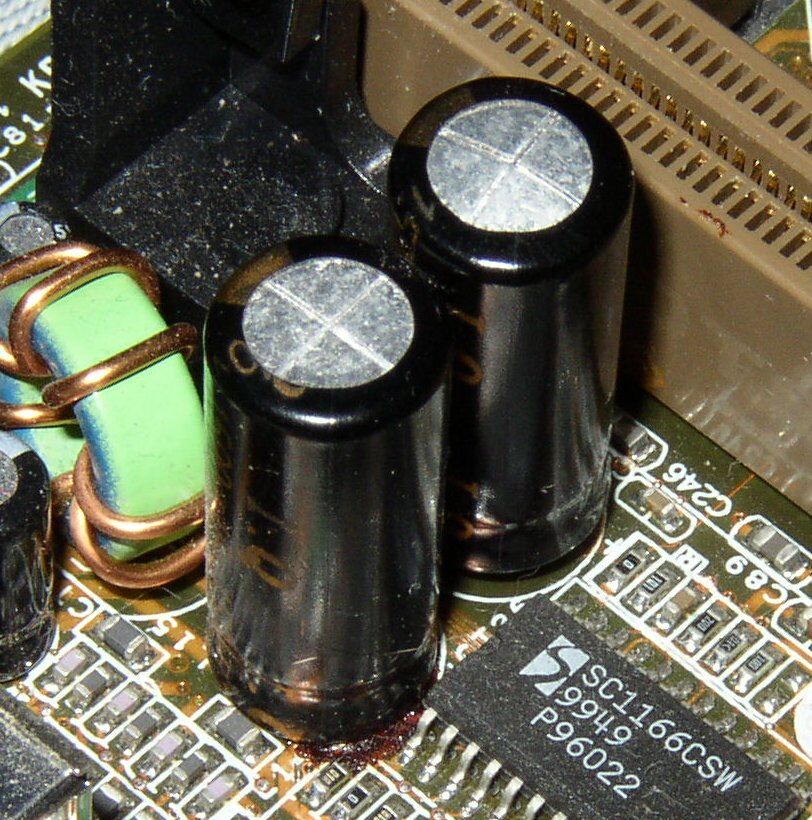

В большинстве случаев это видно явно – конденсаторы вздуваются, верхняя крышка их лопается.

В наиболее тяжелых случаях из них вытекает электролит. Лопается она не просто так, а по местам, где ее толщина меньше.

Это сделано специально, чтобы обойтись «малой кровью». Раньше так не делали, и конденсатор при взрыве разбрасывал свои внутренности далеко вокруг. А монолитной алюминиевой оболочкой можно было и сильно в лоб получить.

Все такие конденсаторы надо заменить аналогичными. Следы электролита на плате следует тщательно удалить.

Электролитические конденсаторы блока питания и ESR

Напоминаем, что в блоках питания используются специальные низковольтные конденсаторы с низким ESR (эквивалентным последовательным сопротивлением, ЭПС).

Подобные устанавливают и на материнских платах компьютеров.

Узнать их можно по маркировке.

Например, конденсатор с низким ESR фирмы «СapXon» имеет маркировку «LZ». У «обычного» конденсатора букв LZ нет. Каждой фирмой выпускается большое количество различных типов конденсаторов. Точное значение ESR конкретного типа конденсатора можно узнать на сайте фирмы-производителя.

Производители блоков питания часто экономят на конденсаторах, ставя обычные, у которых ЭПС выше (и стоят они дешевле). Иногда даже пишут на корпусах конденсаторов «Low ESR» (низкое ЭПС).

Это обман, и такие лучше конденсаторы лучше сразу заменить .

В наиболее тяжелом режиме работают конденсаторы фильтра по шинам +3,3 В, +5 В, +12 В, так как по ним циркулируют большие токи.

Встречаются еще «подлые» случаи, когда со временем подсыхает конденсаторы небольшой емкости в источнике дежурного напряжения. При этом их емкость падает, а ESR растет.

Или емкость падает незначительно, а ESR растет сильно. При этом никаких внешних изменений формы может и не быть, так как их габариты и емкость невелики.

Это может привести к тому, что изменится величина напряжения дежурного источника. Если оно будет меньше нормы, основной инвертор блока питания вообще не включится.

Если оно будет больше, компьютер будет сбоить и «подвисать», так как часть компонентов материнской платы находится под именно этим напряжением.

Емкость можно измерить .

Впрочем, большинство тестеров может измерять емкости только до 20 мкФ, чего явно недостаточно .

Отметим, что ESR измерить штатным тестером невозможно.

Нужен специальный измеритель ESR!

У конденсаторов большой емкости ESR может иметь величину десятых и сотых долей Ома, у конденсаторов малой емкости – десятых долей или единиц Ом.

Если оно больше – такой конденсатор необходимо заменить.

Если такого измерителя нет, «подозрительный» конденсатор необходимо заменить новым (или заведомо исправным).

Отсюда мораль – не оставлять включенным источник дежурного напряжения в блоке питания. Чем меньшее время он будет работать, тем дольше будут подсыхать конденсаторы в нем.

Необходимо после окончания работы либо снимать напряжение выключателем фильтра, либо вынимать вилку кабеля питания из сетевой розетки.

В заключение скажем еще несколько слов

Об элементах высоковольтной части блока питания

В недорогих небольшой мощности (до 400 Вт) в качестве ключевых часто применяют силовые биполярные транзисторы 13007 или 13009 с токами коллектора соответственно 8 и 12 А и напряжением между эмиттером и коллектором 400 В.

В источнике дежурного напряжения может быть использован силовой полевой транзистор 2N60 с током стока 2А и напряжением сток-исток 600 В.

Впрочем, в качестве ключевых могут быть использованы полевые транзисторы, а в источнике дежурного режима – биполярный.

При отсутствии необходимых транзисторов их можно заменить аналогами.

Аналоги биполярных транзисторов должны иметь рабочее напряжение между эмиттером и коллектором и ток коллектора не ниже, чем у заменяемых.

Аналоги полевых транзисторов должны иметь рабочее напряжение сток-исток и ток стока не ниже, чем у заменяемого, а сопротивление открытого канала «сток-исток» не выше , чем у заменяемого.

Внимательный читатель может спросить: «А почему это сопротивление канала должно быть не выше? Ведь чем больше значения параметров, тем, как бы, лучше?»

Отвечаю – при одном и том же рабочем токе на канале с бОльшим сопротивлением будет, в соответствии с законом Джоуля-Ленца, рассеиваться бОльшая мощность. И, значит, он (т.е. и весь транзистор) будет сильнее греться.

Лишний нагрев нам ни к чему!

У нас блок питания, а не отопительный радиатор!

На этом, друзья, мы сегодня закончим. Нам осталось еще ознакомиться с лечением низковольтной части, чем мы займемся в следующей статье.

До встречи на блоге!

capacitor — Почему я могу поставить электролитический конденсатор на переменную?

«Может» и «должно» это две вещи. Должны ли вы это сделать? Нет: это использование выходит за пределы заданных рабочих параметров обычных электролитических конденсаторов. Вы, кажется, понимаете это уже. Ты можешь сделать это? Да, как демонстрирует видео. Чтобы понять, почему требуется некоторое понимание того, что находится внутри конденсатора.

Конденсатор представляет собой два проводника (обычно пластины), разделенные изолятором. Чем больше площадь поверхности и чем ближе друг к другу, тем выше емкость. Электролитические конденсаторы имеют тонкую пленку, свернутую в банку. Эта пленка покрыта тонким оксидным слоем, а тонкость этого слоя – то, что дает электролитическим конденсаторам их высокую емкость относительно их размера.

Этот оксидный слой создается химией материалов в конденсаторе и полярностью напряжения, приложенного к каждой стороне пленки. Напряжение, поданное в правильном направлении, создает и поддерживает оксидный слой. Если полярность меняется на обратную, оксидный слой растворяется.

Если оксидный слой растворяется, у вас больше нет изолятора между двумя пластинами конденсатора. Вместо двух пластин, разделенных изолятором, у вас есть две пластины, разделенные проводником. Вместо устройства, которое блокирует DC, у вас есть устройство, которое его проводит. В принципе, у вас есть провод в банке.

Обычно, когда вы сталкиваетесь с этим режимом отказа, происходит большой ток, быстро нагревая внутренности конденсатора. Расширяющаяся жидкость и газ разрывают предохранительный клапан или может взрываться.

Почему же тогда конденсатор в этом примере не взрывается?

Напряжение обратной полярности никогда не применяется очень долго и никогда не будет иметь правильного напряжения полярности, которое будет применено вскоре после ремонта любого повреждения.

Оксидный слой не растворяется мгновенно при приложении обратного напряжения; это требует времени. Время зависит от применяемого напряжения, размера конденсатора, химии и т. Д., Но половина цикла 50 Гц переменного тока, вероятно, недостаточно длинна, чтобы нанести серьезный ущерб. Когда начинается вторая половина цикла, восстанавливается окисный слой.

Любой ток короткого замыкания значительно ограничен сериями резисторов.

С этими резисторами последовательно, мощность, потребляемая для обогрева конденсатора, мала. Просто нет достаточной мощности для катастрофического разрушения конденсатора, потому что большая часть доступной энергии поступает в резисторы. Возможно, вы просто слегка согните конденсатор. Когда напряжение меняет направление, слой оксида может реформироваться.

Вероятно, вы все равно повредите конденсатор в какой-то мере, но он достаточно работоспособен для демонстрации.

Меняем вздувшиеся конденсаторы – Ремонт и диагностика — LiveJournal

 Иногда происходит так что компьютер начинает самопроизвольно выключатся или не включается вообще. Это очень распространенный симптом и влиять на такое его поведение может что угодно. Но я расскажу вам как диагностировать самую распространенную болезнь старых (или неправильно собранных, сбалансированных) компьютеров. Это вздувшиеся конденсаторы.


Конденсаторы очень распространены в наших приборах и случается, так что они высыхают от возраста, а иногда при неправильном выборе блока питания бывает, так что блок не в силах дать полной мощности требуемой, например прожорливой видеокарте или нескольким жестким дискам.
Блоки питания часто попадают под раздачу при прыжках напряжения и грозе. Но вместе с собой они очень часто портят и половину компьютера. Так вот конденсатор как раз и предназначен для борьбы с пиками напряжения, которые на смогли, или не успели отработать трансформаторы. Таким образом, конденсатор дает возможность выравнивать напряжение в приборах.

Особенно востребовательны конденсаторы в схемах, например, после выпрямителя, ведь после выпрямителя остаются пульсации тока, а краткие падения напряжения, вызываемые неравномерностью тока можно компенсировать конденсатором, который в состоянии выдать дополнительное напряжение небольшое количество времени. Для схем стабилизации используют конденсаторы с меньшим эквивалентным последовательным сопротивлением (Equivalent Series Resistance, ESR), которые позволяют эффективно справляться с пульсациями.

Внутреннее сопротивление (ESR) зачастую определяется проводимостью электролита. следовательно электролиты, которые используются в конденсаторах с низким внутренним сопротивлением, должны иметь очень хорошую проводимость. Следовательно, чтобы увеличить проводимость электролита (он состоит по большей части из диспергаторов), нужно использовать добавки. Вода как раз и является той самой добавкой. Из-за диссоциации воды образуются свободные ионы и электрическая проводимость увеличивается.

Но бывает так, что недостаточно очищенная вода вызывает коррозию алюминиевого корпуса конденсатора. При этом образуются газы, которые и вздувают конденсатор. Производитель предусмотрел такой исход и сделал на крышке конденсатора канавки, которые, разрываясь, выпускают газ наружу.

Но данные насечки не всегда срабатывают и конденсатор взрывается с довольно громким хлопком, но такое происходит довольно редко и обысловлено это тем что на конденсатор было подано слишком большое напряжение. При этом электролит может вытечь на саму плату и вызвать короткое замыкание, что повлечет более серьезные последствия.


К выходу конденсатора из строя так же приводит и его высыхание, это может случиться как в работающем компьютере, так и в выключенном и спрятанным до лучших времен 🙂
Также очень положительно как на систему в целом, так и конкретно на конденсаторы влияет охлаждение (должен признать, что я в свое время отказался от водяного охлаждения именно из-за этого), так что при обеспечении хорошего охлаждения вы не только делаете услугу вашему процессору, видеокарте и оперативной памяти, но и продлеваете жизнь конденсаторам.

А теперь перейдем к самой процедуре их замены.
Итак, у нас на сегодня есть видеокарта, которая всячески глючит.
Внимательно изучив видеокарту можно заметить что на ней вздулись четыре конденсатора (помечены стикерами), стикеры так же укажут нам откуда мы выпаяли конденсаторы, потому как мест под конденсаторы бывает больше чес самих конденсаторов.

Выпаивать рекомендую постепенно выпаивая и расшатывая по одной ножке конденсатора, в этом деле нам спешить некуда, сначала разогреваем одну ножку до полного размягчения олова, когда олово стало похоже на ртуть или воду(но не кипит, используйте паяльник примерно до 50Ватт) пытаемся немного вытянуть эту ножку наклоняя конденсатор, и повторяем для другой ножки те же процедуры, не спешите пускай ножки будут выходить по 0,5 мм все равно вы добьетесь своего, так же обязательно нужно дождаться полного разогрева олова, чтобы не оторвать дорожки(контакты с дырочками) к которым припаяны конденсаторы.

Когда все конденсаторы будут выпаяны, то их места нам будут указывать стикеры.

Теперь нужно определить их номинал, как пример 35″вольт” 4700″микрофарад” и купить, или выпаять (не желательно) такой же, или немного большего вольтажа. Ничего страшного не произойдет, если немного повысить напряжение.

Итак, когда вы уже нашли подходящие вам конденсаторы их нужно впаять. Тут очень важно соблюдать полярность, ведь если неправильно их расположить он взорвется или сожжет остальную часть схемы. Полярность помечена на плате белой риской или полукругом, а на конденсаторе белой полоской (иногда на белой полоске рисуют минус) это и есть минус, этой ножкой и нужно припаивать к контакту с белым полукругом.
При впаивании конденсатора (и любого другого компонента в схему) нужно внимательно следить, чтобы олово было разогретым иначе можно опять таки оторвать дорожки. Припаиваем конденсатор, как и выпаивали постепенно, не спеша, прогревая то одну ножку то другую.

После того как впаяете все конденсаторы можно проверить материнку на работоспособность, для этого не вкручивая ее в системный блок подключаем к ней блок питания, процессор, оперативку, видеокарту, а к видеокарте монитор и следим если изображение есть, скорее всего вы все сделали правильно. Важный момент в таком положении не положить материнку на металлическую стружку или откусанную от конденсатора ножку, иначе может произойти замыкание.

Проверили, все заработало! Все, можно ставить в корпус и наслаждаться работой без сбоев.

Если симптомы остались, не расстраивайтесь от новых конденсаторов вашей материнке только лучше, а для дальнейшей диагностики рекомендую разобрать блок питания, скорее всего конденсаторы вздуты и там, но советую его сразу заменить.

Все действия вы выполняете на свой страх и риск, автор статьи ответственности за ваши действия не несет.

глохнет rmz 450 что за х…ня?

так и оставили. дырку в кондёре замазали герметично.

То ли кувалды у вас слишком большие, то ли матери слишком ласковые… а может просто в детстве не смотрели  “Ералаш”  где старушка Пелцнер говорила детишкам: ” Вы ещё не знаете как устроен телевизор и холодильник?”

О конденсаторе, тот который у вас был, вы уже “убили”, самое правильное заказать по каталогу новый, если по каким то причинам это невозможно то я бы начал с электролитического конденсатора на 10000 мкФ на напряжение не меньше 30 Вольт (при присоединении соблюдайте полярность).
Сильно увеличивать ёмкость конденсатора не стоит, пока его при первом запуске киком до приемлемого напряжения зарядишь можно и вспотеть…
При слишком маленькой ёмкости конденсатора он может слишком быстро разряжаться при повторных запусках… и тогда снова придётся кик пинать изображая “Саяно-шушинскую ГЭС”

так и оставили. дырку в кондёре замазали герметично.
может это из за него быть?

Поскольку обкладки конденсатора закручены в катушку он помимо ёмкости обладает еще и индуктивностью. Пульсации выпрямленного напряжения приводят к пульсациям токов заряда/разряд через обмотки конденсатора что в свою очередь приводит к изменению величины электрического поля между обкладками и магнитного поля внутри конденсатора, эти поля при повреждённом корпусе и обкладках конденсатора могут приводить к тому, что через некоторое время после запуска двигателя обкладки замыкают между собой и напряжение питания падает до нуля…
Часто при герметичном корпусе и пробое изоляции между обкладками конденсатор просто взрывается, но в вас то корпус дырявый. ..

Для того, что бы внести ясность в этом вопросе измерьте напряжение на конденсаторе

Посмотри напряжение на этом конденсаторе с утра перед первым запуском, при работе мотора, после того как мотор заглох и перед повторными запусками…
А ещё лучше подсоедините вольтметр к конденсатору и смотрите что он будет показывать, обратив особое внимание на величину напряжения сразу после того как мотор заглох…
лутше скатать мот на компютерную диагностику каторая покажет что работает не так.

Ни один рентгеновский аппарат и даже самый современный томограф не вылечил ни одного больного…
Электронная диагностика это всегда хорошо, но нужно правильно понимать, что это всего лишь инструмент позволяющий получить чуть больше информации, а диагноз как и к медицине всё равно ставит человек.
Электроника на современных внедорожных мотоциклах по диагностическим возможностям примерно соответствует автомобилям средины 90-х. и ждать от неё окончательного диагноза не стоит. ..

Кроме этого все используют Кёйхиновский дроссельный узел, а дальше кто во что горазд. Например Хонда сделала интерфейсный модуль позволяющий “соединить” мотоцикл с любым компьютером (и интерфейсный модуль и диск с программками можно заказать как обычные запчасти) Ямаха пошла другим путём, предложив  небольшой, недорогой приборчик для программирования и диагностики (в этом случае компьютер вам не нужен)

но возник другой вопрос где скачать прошивку???

На дисках, а может быть и сайтах производителей, если будет совсем тяжело обратитесь в представительство марки в России. Не стоит переоценивать возможности региональных дилеров, при всём моём уважении к этим парням, им заниматься “штучной” работой со спортивными мотоциклами как правило не приходиться, а тем более закупать специальное оборудование экономически не выгодно… (устриц ел много лет подряд)
Кроме этого если хорошенько пороетесь, то наверняка найдёте всякие “универсальные-неоригинальные” интерфейсные модули позволяющие соединять мотоциклы разных производителей с компьютером для программирования и диагностики и естественно есть программки под “тюнингованные” распредвалы, форсунки, трубы и т. д. …

Что такое «XY» номинальный предохранительный конденсатор, точно?

Конденсаторы безопасности классифицируются по рейтингам X и Y. Давайте правильно определим все, и тогда станет ясно, как эти конденсаторы могут одновременно оцениваться как для X, так и для Y.

Class X Capacitors: These are capacitors are only for use in situations where their failure would not present an electric shock risk, but could result in a fire. That is all. There is no specification as to its failure mode, if it fails open or closed, or if it is across-the-line or not.

Однако в конечном итоге это связано с тем, что эти конденсаторы используются в разных ситуациях, так как условия «линия-земля» несут потенциальную опасность поражения электрическим током, если эти конденсаторы не замыкаются.

Теперь никто не хочет, чтобы конденсатор вышел из строя, так как это редко является надежным способом взрыва предохранителя, прежде чем конденсатор взрывается или загорается. Когда они терпят неудачу в закрытом состоянии, они часто все еще представляют несколько сопротивлений сопротивления, а не мертвые. Таким образом, X-конденсаторы на самом деле не предназначены для отказа от открытого или замкнутого контура как такового, но предназначены для того, чтобы выдерживать большие всплески без каких-либо сбоев.

Существует 3 подкласса X-конденсаторов X1, X2 и X3. Они соответствуют пиковым рабочим напряжениям, которые обычно намного выше, чем постоянное номинальное напряжение. Они заключаются в следующем:

$$\begin{array}{|c|c|c|} \hline Class & Service \, Voltage & Peak \, Voltage \\\hline X1 & >2500V ≤ 4000V & 4kV \, (C 1.0µF)\\\hline X2 & ≤2500V & 2.5kV \, (C 1.0µF)\\\hline X3 & ≤1200V & Not \, rated\\\hline \end{array}$$

Class Y Capacitors: These capacitors are rated for use in situations where failure would present an electric shock risk. What this means is, Y class capacitors are designed to simply not fail at all, or be self-healing, allowing them to recover from an arc-over event. Basically, the requirements for a class Y capacitor are stricter and higher than that of an X Capacitor. And Y capacitors are the only capacitors rated to be safely used in ‘line-to-ground’ situations. However, again, there is not any mention about their failure mode, the Y rating only implies certain minimum requirements are met. This amounts to not failing at all generally, or, as mentioned, being self-healing.

Только конденсаторы класса Y достаточны для использования в приложениях «линия-земля». Из-за более строгих оценок безопасности приемлемо использовать Y-номинальные конденсаторы вместо X-rated конденсаторов, но не наоборот. Конденсаторы, явно рассчитанные на оба, не являются редкостью, и нет ничего, что помешало бы конденсатору быть одновременно обеими классами.

Существует 4 подкласса Y-конденсаторов Y1, Y2, Y3 и Y4. Вот отличия:

$$\begin{array}{|c|c|c|} \hline Class & Service \, Voltage & Peak \, Voltage \\\hline Y1 & ≤500V & 8kV\\\hline Y2 & ≥150V

Обе эти таблицы являются обобщениями, и в зависимости от того, какой стандарт использовался при назначении конденсатора как класса X или Y, особенности могут незначительно отличаться. Если вы действительно хотите получить подробные подробные данные, лучше всего прочитать конкретный стандарт для данного конденсатора. Вот список различных стандартов, хотя это может быть не полный список.

  • UL 1414 American standard
  • Ul 1283 American standard
  • CSA C22.2 No.1 Canadian standard
  • CSA C22.2 No.8 Canadian standard
  • EN 132400 European standard
  • IEC 60384-14 International standard

Наконец, хотя в вашем вопросе не упоминается, я хотел бы добавить настоящие цель этих конденсаторов. Они используются для фильтрации EMI. Они не только блокируют много мусора из сети, попадая в ваше устройство, но также препятствуют тому, чтобы ваше устройство отбрасывало мусор в сеть. В общем, они будут присутствовать на блоках питания в режиме переключения из необходимости пропускать FCC/CE/что угодно, но обычно будут отсутствовать в линейных расходных материалах старой школы (только сетевой трансформатор выполняет повышение или понижение напряжения ). Это связано с существенными гармониками переключения, что является неизбежным побочным эффектом быстрого нарастания и спада, наблюдаемого в коммутаторах, в то время как линейный трансформатор сравнительно малошумный/низкочастотный. Мостовой выпрямитель вызывает некоторые гармоники, но железо-ламинированное ядро ​​рассеивает практически все эти скважины, прежде чем они смогут вернуть его в первичную обмотку.

Применение в электроснабжении | Новости

Применение в блоке питания

Функция емкости применительно к цепи питания
В качестве важного пассивного компонента широко используется емкость. В этой статье будет представлена ​​роль конденсаторов в цепях электропитания, обеспечивающих обход, развязку, фильтрацию и накопление энергии.
Как один из пассивных компонентов, емкость выполняет множество функций.
Он применяется в цепи питания для реализации функции емкости в байпасе, развязке, фильтрации и накоплении энергии.
1) фильтрация
Фильтрация является очень важной частью емкости. Используются практически все силовые цепи. Теоретически, если предположить, что емкость является чистой емкостью, чем больше емкость, тем меньше импеданс и тем выше частота прохождения. Но на самом деле конденсаторы емкостью более 1 мкФ в основном являются электролитическими конденсаторами и имеют большую составляющую индуктивности, поэтому импеданс будет увеличиваться при высокой частоте.Иногда имеется большая емкость, чем у электролитического конденсатора, параллельно с небольшим конденсатором. В это время большой конденсатор проходит через низкую частоту, а маленький конденсатор проходит через высокую частоту. Функция емкости состоит в том, чтобы проходить через высокое сопротивление и низкую частоту. Чем выше емкость, тем легче пройти через низкую частоту. Чем выше емкость, тем легче пропускать высокие частоты. Специально используется для фильтрации, низкочастотный фильтр с большой емкостью (1000 мкФ), высокочастотный фильтр с малой емкостью (20 пФ).
Сетевой друг сравнивал фильтрующий конденсатор с «прудом». Поскольку напряжение на обоих концах конденсатора не меняется, видно, что чем выше частота сигнала, тем больше затухание, и тем больше изображение емкости похоже на пруд, что не приведет к изменению воды. за счет добавления или испарения нескольких капель воды. Он преобразует изменение напряжения в изменение тока. Чем выше частота, тем больше пиковый ток, что обеспечивает буферизацию напряжения.Фильтрация — это процесс зарядки и разрядки.
2) обход
Байпасный конденсатор представляет собой устройство накопления энергии, которое обеспечивает энергией локальные устройства. Это может сделать выход регулятора равномерным и снизить нагрузку. Подобно небольшой перезаряжаемой батарее, шунтирующий конденсатор можно заряжать и разряжать в устройстве. Чтобы свести к минимуму импеданс, шунтирующие конденсаторы должны располагаться близко к контактам источника питания и контактам заземления нагрузочных устройств. Это может предотвратить повышение потенциала земли и шум, вызванный чрезмерным входным значением. Земляная бомба — это падение напряжения на заземляющем соединении, когда оно прорывается из-за сильного тока.
3) удалить корень лотоса
Корень лотоса также называют корнем лотоса. Из схемы ее всегда можно разделить на приводной источник и управляемую нагрузку. Если емкость нагрузки велика, схема управления будет заряжать и разряжать конденсатор, чтобы завершить скачок сигнала. Когда нарастающий фронт более крутой, ток больше, так что ток будет поглощать большой ток мощности, потому что индуктивность в цепи, особенно индуктивность на ножке микросхемы, будет создавать обратную.Этот вид тока на самом деле является шумом по сравнению с нормальным состоянием, который будет влиять на нормальную работу первого каскада. Это муфта. Развязывающий конденсатор действует как батарея, чтобы компенсировать изменения тока цепи возбуждения и избежать помех связи. Комбинация емкости байпаса и емкости развязки будет проще для понимания. Байпасный конденсатор на самом деле является развязкой, но байпасный конденсатор обычно относится к высокочастотному байпасу, который должен улучшить шум переключения высокой частоты с помощью низкого импеданса. Емкость высокочастотного байпаса, как правило, мала, в соответствии с резонансной частотой, как правило, 0,1U, 0,01u и т. д., а емкость развязки обычно больше, составляет 10 мкФ или больше, в соответствии с параметрами распределения схемы и изменением привода. текущий размер изменения для определения. Обход предназначен для фильтрации помех во входном сигнале, а развязка – это помехи выходного сигнала в качестве объекта фильтра, чтобы предотвратить возвращение сигнала помех в источник питания.Это должно быть существенное различие между ними.
4) накопитель энергии
Конденсатор накопления энергии собирает заряд через выпрямитель и передает накопленную энергию через провод преобразователя на выходной конец источника питания. Довольно распространены электролитические конденсаторы с номинальным напряжением от 40 до 450 В постоянного тока и емкостью от 220 до 150 000 мкФ. В соответствии с различными требованиями к мощности устройства иногда используются последовательно, параллельно или в комбинации. Для источника питания более 10 кВт обычно используется конденсатор со спиральными клеммами большого бака.

После того, как мы узнали функцию конденсатора, давайте поговорим о вопросах, требующих внимания при использовании конденсатора.
А. что такое хорошая емкость.

1. Чем больше емкость, тем лучше.
Многие люди часто используют конденсаторы большой емкости для замены конденсаторов. Мы знаем, что чем больше емкость, тем сильнее способность компенсации тока для IC. Нельзя сказать, что увеличение емкости увеличивает объем и стоимость, но также влияет на воздушный поток и тепловыделение.Суть в том, что на конденсаторе есть паразитная индуктивность, и цепь разряда конденсатора будет резонировать на определенной частоте. В резонансной точке импеданс конденсатора мал. Следовательно, импеданс цепи разряда наименьший, а эффект пополнения энергии наилучший. Но когда частота превышает точку резонанса, импеданс разрядного контура начинает увеличиваться, а токовая емкость конденсатора – уменьшаться. Чем больше емкость, тем ниже резонансная частота и тем меньший частотный диапазон конденсатора можно эффективно компенсировать.С точки зрения обеспечения способности конденсатора обеспечивать ток высокой частоты, мнение, что чем больше емкость, тем лучше, неверно, и в общей схеме схемы имеется эталонное значение.
2. конденсаторы с одинаковой емкостью, чем меньше конденсатор, тем лучше.
Выдерживаемое напряжение, допустимая температура, емкость, ESR (эквивалентное сопротивление) — несколько важных параметров емкости. Чем ниже СОЭ, тем лучше. ESR зависит от емкости, частоты, напряжения, температуры и так далее.Когда напряжение фиксировано, чем больше емкость, тем ниже ESR. В конструкции платы использование нескольких небольших конденсаторов и даже больше является ограничением места на печатной плате, поэтому некоторые люди думают, что чем больше параллельных малых сопротивлений, тем ниже ESR, тем лучше эффект. Это теория, но, учитывая сопротивление пайки емкостных штырей при параллельном подключении нескольких небольших конденсаторов, эффект не обязательно заметен.
Чем ниже 3.СОЭ, тем лучше эффект.
Учитывая приведенную выше схему источника питания, входная емкость больше для входных конденсаторов. Требование ESR может быть соответствующим образом снижено требованием относительной емкости. Потому что входная емкость в основном выдерживает напряжение, после чего следует поглощение импульса переключения MOSFET. Для выходных конденсаторов требования к выдерживаемому напряжению и емкости могут быть немного снижены. Требование ESR выше, потому что количество проходящего тока гарантировано. Но здесь следует отметить, что СОЭ не настолько низкое, насколько это возможно.Низкая емкость ESR вызовет колебания цепи переключателя. Усложнение схемы устранения вибрации также приведет к увеличению стоимости. В конструкции платы обычно имеется эталонное значение, которое используется в качестве компонента для выбора параметров и предотвращения схемы устранения вибрации, что приводит к увеличению стоимости.
4. хорошие конденсаторы — это высокое качество.
«Теория конденсаторов» процветала, и некоторые производители и средства массовой информации намеренно сделали ее коммерческим аргументом.В дизайне платы ключевое значение имеет уровень схемотехники. И какое-то производство

Лицо говорит о Б. Взрыв конденсатора
Типы взрывной суспензии подразделяются на две категории: взрывная суспензия входного конденсатора и взрывная суспензия выходного конденсатора.
Для входных конденсаторов я имею в виду C1, C1 фильтрует ток, поступающий в блок питания. Взрыв входного конденсатора связан с качеством потребляемого тока. Чрезмерное напряжение заусенцев, высокое пиковое напряжение, нестабильность тока и т. Д. Заставляют конденсатор перезаряжаться и разряжаться слишком часто, емкость в такой рабочей среде в течение длительного времени, внутренняя температура повышается очень быстро.Взрыв произойдет, если предел вентиляции будет превышен.
Что касается выходного конденсатора, конденсатор C2 I используется для фильтрации тока после регулировки силовым модулем. Ток фильтруется в течение относительно стабильного времени, и вероятность разрыва относительно мала. Однако, если температура окружающей среды слишком высока, емкость также может взорваться. Детонация, газета также. Использование мусора естественно взрывать, возмездие. Тот, кто хочет знать прошлое, зависит от своих нынешних плодов; тот, кто хочет знать будущее, увидит свое настоящее дело.
Причины взрыва электролитического конденсатора:
Причин взрыва конденсатора много. Например, ток превышает допустимый ток установившейся волны, используемое напряжение превышает рабочее напряжение, обратное напряжение и частая зарядка и разрядка. Но самая непосредственная причина – высокая температура. Мы знаем, что важным параметром емкости является значение термостойкости, которое относится к температуре кипения электролита внутри конденсатора.Когда внутренняя температура конденсатора достигает точки кипения электролита, электролит начинает кипеть, давление внутри конденсатора повышается, а при выходе давления за пределы сброса происходит вздутие. Следовательно, температура является непосредственной причиной взрыва емкости. Расчетный срок службы емкости составляет около 20 тысяч часов, также велико влияние температуры окружающей среды. Срок службы конденсатора уменьшается с повышением температуры.Эксперимент доказывает, что срок службы конденсатора сократится вдвое, если температура окружающей среды повысится на 10 градусов. Основная причина заключается в том, что температура ускоряет химическую реакцию и вызывает со временем вырождение среды. Чтобы обеспечить стабильность конденсатора, конденсатор должен быть испытан в течение длительного времени в условиях высокой температуры перед съемной платой. Даже при 100 градусах качественные конденсаторы могут работать тысячи часов. В то же время срок службы упомянутого конденсатора таков, что емкость конденсатора не будет превышать 10% от стандартного диапазона во время использования конденсатора.Срок службы конденсатора относится к проблеме емкости, а не разрыву после достижения расчетного срока службы. Просто не может гарантировать стандарт емкости конструкции емкости.
Таким образом, в течение короткого периода времени при нормальном использовании пластинчатого конденсатора произойдет взрыв шлама, что является качеством конденсатора. Кроме того, неправильное использование может привести к взрыву конденсатора. Например, горячее подключение компьютерных аксессуаров также приведет к резким изменениям тока и напряжения в локальной цепи платы, что приведет к нарушению утилизации конденсаторов.

У конденсатора есть анод и катод? – Первый законкомик

Есть ли у конденсатора анод и катод?

На этих электролитических конденсаторах есть положительный контакт, называемый анодом, и отрицательный контакт, называемый катодом. Анод всегда должен быть подключен к более высокому напряжению. Если вы подключите его наоборот, с катодом, получающим более высокое напряжение, то приготовьтесь к взрыву колпачка!

Как работает электролитический конденсатор?

Как и другие обычные конденсаторы, электролитические конденсаторы накапливают электрическую энергию статически за счет разделения зарядов в электрическом поле в диэлектрическом оксидном слое между двумя электродами. Нетвердый или твердый электролит в принципе является катодом, который, таким образом, образует второй электрод конденсатора.

Какова диэлектрическая прочность электролитического конденсатора?

Например, для низковольтных типов электролитический конденсатор на 10 В имеет толщину диэлектрика всего около 0,014 мкм, а электролитический конденсатор на 100 В — всего около 0,14 мкм. Таким образом, диэлектрическая прочность также влияет на размер конденсатора.

Что такое электролитический конденсатор?

Тип конденсатора, в котором одна пластина электролизом покрыта оксидом, который служит диэлектриком, а другая пластина заменена электролитом.Электролитические конденсаторы могут достигать очень высокой емкости при очень малых размерах, но действуют как конденсаторы только до тех пор, пока ток течет в одном направлении.

Как выбрать электролитический конденсатор?

Конденсатор следует выбирать с учетом условий нагрузки приложения, т. е. рабочего напряжения, импульсных и переходных напряжений, пульсирующего тока, температуры окружающей среды, условий охлаждения и ожидаемого срока службы.

Можно ли использовать электролитические конденсаторы в цепях переменного тока?

Электролитические конденсаторы

очень похожи на батареи в отношении того, как они реагируют на полярность напряжения.Они НЕ должны использоваться с напряжением переменного тока.

Может ли взорваться электролитический конденсатор?

Если к конденсатору приложить высокое напряжение, превышающее номинальное, его диэлектрическая прочность нарушится, и в конечном итоге конденсатор взорвется. # Электролитические конденсаторы выходят из строя из-за утечки или испарения электролита внутри. Неправильная полярность подключения этих конденсаторов может привести к взрыву или выходу из строя.

Что такое катод и анод электролитического конденсатора?

Для всех этих анодов внешний металлический контейнер служил катодом. Первые промышленно реализованные электролитические конденсаторы состояли из металлической коробки, используемой в качестве катода.Он был заполнен бурным электролитом, растворенным в воде, в который была вставлена ​​складчатая алюминиевая анодная пластина.

Что такое алюминиевый электролитический конденсатор?

Алюминиевые электролитические конденсаторы представляют собой поляризованные конденсаторы, в которых анодный (+) вывод выполнен из алюминиевой фольги с травленой поверхностью. В процессе анодирования образуется тонкий изолирующий слой оксида, который действует как диэлектрик.

Что такое высокоанодированные конденсаторы?

Высокое переанодирование дает возможность производить особенно надежные конденсаторы, обозначенные как конденсаторы с длительным сроком службы «LL» в соответствии с IEC 60384-1.Поскольку электролитические конденсаторы имеют жидкий катод, их также обозначают как «мокрые» или «нетвердые» конденсаторы.

Какова функция катодной фольги в конденсаторе?

Вторая алюминиевая фольга, так называемая катодная фольга, служит в качестве контактной площадки с большой поверхностью для пропускания тока к рабочему электролиту. Рисунок 1 Базовая конструкция алюминиевого электролитического конденсатора C Емкость F ε
