Холодильники компрессионного типа

Компрессионные холодильники состоят из холодильного шкафа, холодильного агрегата, электрооборудования с аппаратурой управления.

Холодильный агрегат компрессионного типа образует герметическую систему, заполненную хладагентом фреоном -12. Агрегат состоит из компрессора, конденсатора, фильтра, испарителя, осушительного патрона, капиллярной и отсасывающей трубок и асинхронного электродвигателя. Компрессор одноцилиндровый, поршневой, работает от асинхронного электродвигателя с пусковой обмоткой, размещенной с ним в одном кожухе. Для смазки трущихся частей компрессора в кожух вводят минеральное фреоновое масло.

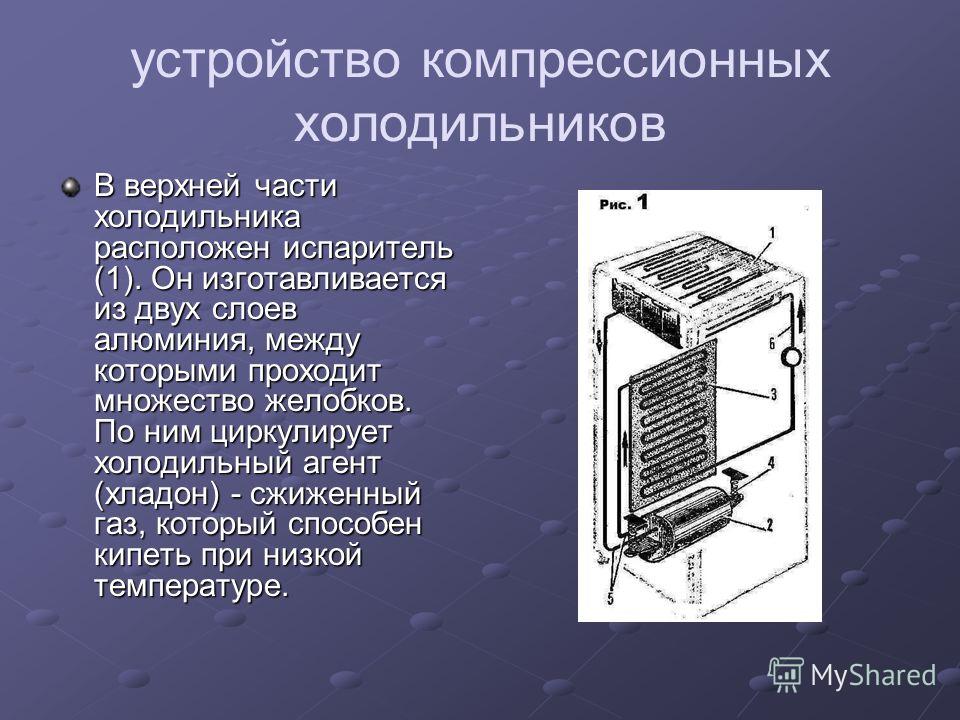

Испаритель расположен в верхней части холодильной камеры, остальные узлы крепят к шкафу снаружи в задней, иногда в верхней части (у настенных холодильников). Конденсатор и испаритель служат теплообменными аппаратами. В них происходит теплопередача, поэтому они имеют большую поверхность. Фильтр применяют для предохранения капиллярной трубки от засорения, осушительный патрон — для поглощения из системы влаги.

Рабочий процесс в агрегате осуществляется следующим образом. При включении холодильника начинает работать двигатель и компрессор. При ходе поршня вниз пары фреона засасываются при низком давлении и температуре в цилиндр компрессора. При обратном ходе поршня происходит сжатие паров фреона с одновременным их нагревом. Пары фреона высокого давления и температуры выталкиваются в конденсатор, где охлаждаются и конденсируются. Жидкий фреон проходит через фильтр и капиллярную трубку в испаритель. Капиллярная трубка служит регулятором подачи фреона в испаритель и делит весь агрегат на две стороны: высокого давления, на которой расположен конденсатор, и низкого давления, где находится испаритель.

В капиллярной трубке давление фреона понижается до давления кипения, поэтому в испарителе он закипает, отбирая тепло из холодильной камеры, превращается в пар и поступает по отсасывающей трубке в компрессор; цикл снова повторяется. Для обеспечения работы компрессора затрачивается электроэнергия.

В электрооборудование компрессионных холодильников входят, кроме двигателя, защитно-пусковые реле, терморегулятор, лампочка подсвета холодильной камеры с дверным выключателем. Терморегулятор служит для автоматического поддержания установленной температуры в холодильной камере путем периодического включения и выключения агрегата. Необходимая температура в камере достигается поворотом ручки терморегулятора на определенное деление шкалы.

Компрессионные холодильники выпускают с общим внутренним объемом от 120 до 240 дм3 (по ГОСТу до 400 дм3) в виде напольных шкафов (КШ), а также настенными (КН) и встроенными (KB).

Вырабатывают холодильники малой емкости с общим внутренним объемом до 140 дм3 ; средней емкости с внутренним объемом 160—180 дм3 ; большой емкости с общим внутренним объемом от 200 дм3.

Холодильники малой емкости выпускают в основном в виде напольных шкафов-столов, иногда встроенными в мебель.

Холодильники средней и большой емкости представлены напольными шкафами.

У компрессионных холодильников испаритель расположен в верхней части камеры и образует морозильное отделение, закрытое дверкой. Объем испарителя, как правило, занимает 10% от общего внутреннего объема камеры.

Выпускают также двухкамерные холодильники. Они имеют морозильную камеру объемом 40 дм3 и холодильную камеру объемом 225 дм3. Каждая камера снабжена дверью.

Компрессионные холодильники характеризуются высокой хладопроизводительностью, значительным объемом холодильной камеры (до 400 дм3), небольшим расходом электроэнергии 4,7—7,2 Мдж/сутки (или 1,3—2 кВт-ч/сутки). Они сложны в производстве и создают при работе шум.

Устройство и принцип действия компрессионного холодильника :: Полезная информация и новости :: Легкий переезд в Подмосковье

И

з всех способов наибольшее применение получило охлаждение с помощью холодильных машин, при котором используется принцип кипящих жидких газов. Работа холодильной машины полностью автоматизирована, что обеспечивает удобство в эксплуатации, безопасность работы обслуживающего персонала, возможность соблюдения требуемого температурного режима для различных видов продуктов, а также режима экономии.

Основными составляющими частями холодильника являются:

  1. компрессор, создающий необходимую разность давлений;
  2. испаритель, забирающий тепло из внутреннего объёма холодильника;
  3. конденсатор, отдающий тепло в окружающую среду;
  4. терморегулирующий вентиль, поддерживающий разность давлений за счёт дросселирования хладагента;
  5. хладагент — вещество, переносящее тепло от испарителя к конденсатору.

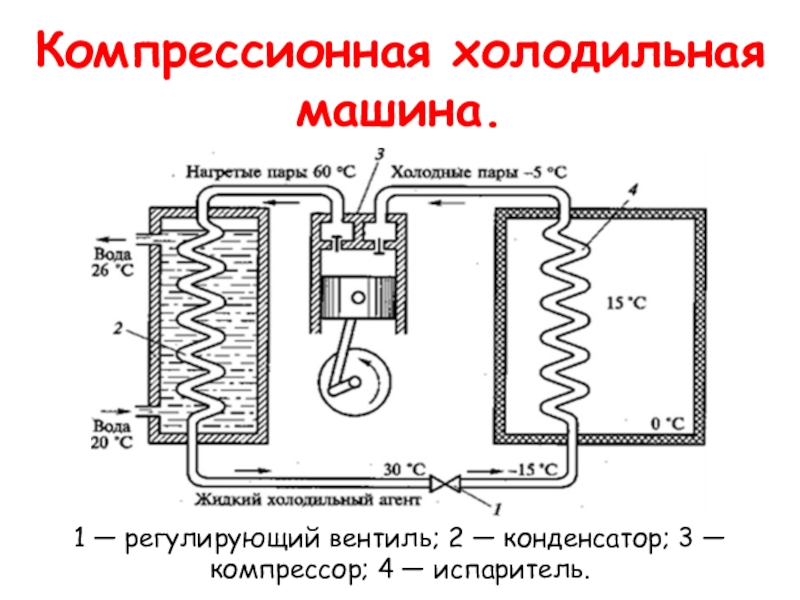

Расположение основных частей холодильного агрегата бытового холодильника:

  1. Испаритель
  2. Конденсатор
  3. Фильтр-осушитель
  4. Капилляр и теплообменник
  5. Компрессор

Принцип действия

Мотор – компрессор (1), засасывает газообразный фреон из испарителя, сжимает его, и через фильтр (6) выталкивает в конденсатор (7).

В конденсаторе, нагретый в результате сжатия фреон остывает до комнатной температуры и окончательно переходит в жидкое состояние.

Жидкий фреон, находящийся под давлением, через отверстие капилляра (8) попадает во внутреннюю полость испарителя (5), переходит в газообразное состояние, в результате чего, отнимает тепло от стенок испарителя, а испаритель, в свою очередь, охлаждает внутреннее пространство холодильника.

Этот процесс повторяется до достижения заданной терморегулятором (3) температуры стенок испарителя.

При достижении необходимой температуры терморегулятор размыкает электрическую цепь и компрессор останавливается.

Через некоторое время, температура в холодильнике (за счет воздействия внешних факторов) начинает повышаться, контакты терморегулятора замыкаются, с помощью защитно-пускового реле (2) запускается электродвигатель мотор – компрессора и весь цикл повторяется сначала (см. пункт 1)

  • Мотор-компрессор
  • Защитно-пусковое реле
  • Терморегулятор
  • Внутренняя лампа освещения холодильника
  • Испаритель
  • Фильтр-осушитель
  • Конденсатор
  • Капилляр
  • Включатель лампы
