диагностика + рекомендации по ремонту

Значимым компонентом сплит системы, конечно же, является холодильный компрессор. Именно благодаря этому компоненту технологической схемы бытовой или другой машины получают эффект охлаждения, а также эффект увлажнения воздуха.

Если случается, что компрессорный агрегат по какой-то причине не работает, сплит система, по сути, превращается в обыкновенную ветряную «мельницу». Желаемого эффекта от такой «мельницы» уже не получить, а владельцу системы впору задуматься о ремонте.

Однако, чтобы ремонтировать, требуется знать, как проверить компрессор кондиционера сплит системы на неисправность. Рассмотрим эту задачу.

Содержание статьи:

Главный компонент системы кондиционирования

Для начала кратко о холодильном компрессоре, как о модуле, составляющем часть кондиционера. Это оборудование относится к электромеханическим устройствам, отличительной особенностью которых является полная герметизация внутреннего содержимого.

То есть, на случай каких-либо механических (электрических) неисправностей нельзя просто взять, разобрать такое устройство, как многие другие, чтобы добраться до неисправного узла. Здесь всё намного сложнее.

Вот почему при серьёзных неисправностях холодильный компрессор сплит системы проще заменить новым, нежели пытаться ремонтировать.

Примеры исполнения компрессорных агрегатов из тех многообразных вариантов, что применяются на бытовых сплит-системах. Классическая форма, как правило, цилиндрическая, но по габаритным размерам многообразие конструкций велико

Если рассматривать машину обобщённо, теоретически схема механической части холодильного компрессора напоминает традиционный воздушный компрессор.

Машина также содержит шатунно-поршневую систему, правда, зачастую ротационного типа, подшипниковые узлы, систему клапанов. Но всё это заключено в герметично заваренном металлическом корпусе.

Внешнее и внутреннее устройство компрессора: 1 – подшипниковый балансирующий узел; 2 – каналы под масло; 3 – приводной мотор; 4 – спиральная конструкция; 5 — нагнетательный патрубок; 6 – клапанная система; 7 – муфта; 8 – масляный поддон; 9 – опорное основание

Там же, внутри корпуса, монтируется электрический привод. Система привода сделана таким образом, чтобы обмотка из проводов, не имеющая воздушного охлаждения, получала охлаждение от рабочего хладагента – фреона.

Этот достаточно действенный способ внутреннего охлаждения обеспечивает долговечность моторов компрессоров. На практике неисправности электродвигателей отмечаются, но достаточно редко.

Признаки неисправности компрессора

Должно быть понятным, когда система сплит не в состоянии обеспечить заданный температурный режим, этот фактор может указывать на то, что компрессор не работает.

Кроме того, функционирование компрессорного агрегата кондиционера явно определяется характерным шумовым эффектом, какой создаёт холодильный агрегат. Шум оборудования не сказать, чтобы сильный, но при работе агрегата прослушивается уверенно.

Если принимается решение о ремонте внутренних дефектов холодильного компрессора, приходится демонтировать аппарат из системы, предварительно освободив контур от хладагента

Кстати, опять же, исходя из уровня шума, определяются некоторые виды дефектов компрессорной машины. Так, если при работе отмечается повышенный щелкающий звук или звук скрежета, скорее всего, можно констатировать износ или повреждение клапанов.

При такой неисправности производительность компрессора резко падает, корпус аппарат сильно греется. В конечном итоге срабатывает внутреннее тепловое реле, работа машины блокируется.

Зачастую имеет место ситуация, когда практически сразу после запуска компрессора наблюдается прекращение его работы. Однако при этом сам аппарат фактически цел и работоспособен.

Причиной дефекта при такой ситуации обычно является недостаток или переполнение контура хладагентом. Аварийную остановку обеспечивает тепловое реле, которое, кстати, тоже может выходить из строя.

Одна из конструкций теплового реле, из тех, что используются для защиты компрессора сплит-системы от нагрева выше допустимой температуры. Между тем, этот прибор также может быть неисправен

Наконец, владелец сплит системы может сталкиваться с рабочим моментом – когда компрессорный агрегат попросту не запускается. При этом кондиционер вполне работоспособен в плане всех остальных функций.

Компрессор не даёт повода для констатации дефектов — внешне выглядит целым и невредимым. Традиционной причиной такого варианта, как правило, является неработоспособность пускового конденсатора емкостью от 10 мкФ и более.

Примерно так выглядят конденсаторы, отвечающие за момент пуска компрессора сплит системы. В зависимости от мощности компрессорного агрегата варьируется рабочая ёмкость таких деталей

Самый тяжелый и практически невосстанавливаемый дефект компрессора сплит системы – это межвитковое замыкание в обмотках статора мотора привода. Правда, следует отдать должное – в современных конструкциях герметичных компрессоров крайне редко появляется такая неисправность.

Проверка аппарата в зависимости от дефекта

Рассмотрим возможные действия механика или пользователя сплит системы с учётом всех тех неисправностей, какие отмечались выше.

Но прежде стоит принять к сведению следующие моменты:

Подобное оборудование обслуживается специалистами.
Система заправляется химически вредными веществами.
Устройство работает от сети с высоким потенциалом.
Требуются знания электрики, электроники, механики.
Есть опасность навредить здоровью.

Спокойный, надёжный и квалифицированный способ проверки системы – это, конечно же, обращение к профессиональным мастерам.

Тем не менее, не исключается возможность использования личных навыков и умений на свой страх и риск. Для второго варианта рассмотрим способы проверки оборудования на неисправность.

Проблема #1 — высокий уровень механических шумов

Итак, если машина издаёт повышенные шумы, не характерные для нормальной работы, с высокой уверенностью можно констатировать разрушение внутренних компонентов.

Это могут быть подшипниковые узлы, детали клапанной группы и другие. В таких случаях единственно возможный вариант – замена агрегата.

Попытка отремонтировать агрегат, получивший внутренние повреждения. Для доступа к внутреннему содержимому пришлось резать корпус отрезным кругом. Между тем после ремонта придётся герметично заваривать корпус

Повышенный шум может отмечаться и по причине излишней массы хладагента, заправленного в систему. Однако в этом случае характер шума явно отличается от механического и после непродолжительной работы компрессор обычно отключается системой автоматики по параметру высокого давления.

Проверка для этих двух вариантов сопровождается следующими действиями:

Подключить манометрическую станцию на сторону нагнетания.
Закрыть системный кран на линии контура.
Контролировать показания давления.

При неисправных клапанах уровень шума обычно возрастает, но давление фактически не меняется или меняется незначительно. Если же неисправны подшипники, увеличение шума будет сопровождаться ростом давления.

Использование манометрической станции для проверки количества хладагента в контуре, прокачиваемом компрессором. Нередко по причине недостатка или излишков рабочего вещества работа агрегата нарушается

Чрезмерное количество хладагента в контуре также покажет увеличение давления с нарастанием шума и последующим отключением компрессора системой автоматики.

Проблема #2 — переполнение или недостаток фреона

Определяется «неисправность» такого рода опять же с помощью манометрической станции. Необходимо отключить сплит систему от сети, выждать немного, затем подключить манометрическую станцию и запустить кондиционер. Наблюдать за показаниями на приборах.

Рабочее давление для бытовой сплит системы конкретной конфигурации всегда можно определить по технической бирке (табличке) закрепленной на корпусе внешнего модуля. Там, на табличке, указываются граничные параметры давления контурных участков нагнетания и всасывания.

Табличка с граничными параметрами, где указываются граничные значения давлений нагнетания и всасывания. На случай диагностики неисправностей, рекомендуется обращаться к этой табличке

Если табличные границы превышены, это указывает на явное переполнение системы хладагентом. Однако таблица даёт только верхние значения давлений.

Поэтому недостаток хладагента определяется уже несколько иначе. Среднестатистическая норма давления всасывания по бытовым сплит системам примерно 4-6 Бар (АТИ), в зависимости от конфигурации.

Когда показатель давления всасывающей части контура на манометрической станции значительно меньше указанного диапазона 4-6 Бар, этот фактор указывает на недостаток заправки.

Подобное состояние также оказывает влияние на работу компрессора, когда отмечается ненормальный шум и периодическое срабатывание защитных систем.

Проблема #3 — нет запуска холодильного компрессора

Распространенный дефект сплит систем, связанный с компрессором, – полное отсутствие момента запуска холодильного компрессора. При этом система успешно включается в режим охлаждения, все приборы автоматики работают нормально. Другой вопрос – вентилятор конденсатора.

Вентилятор сплит системы остановлен сразу при включении кондиционера – это явный признак выхода из строя пускового конденсатора, через который питается током компрессорный агрегат

При таком состоянии сплит системы вентилятор конденсатора показывает несколько необычную работу. В момент пуска кондиционера крыльчатка вентилятора начинает вращаться, но почти сразу же вращение прекращается.

Внутренний блок кондиционера продолжает функционировать при неработающем компрессоре внешнего блока.

Этот дефект, как правило, проявляется на системах, успешно отработавших несколько лет (более 5). А причиной подобного поведения системы является пусковой конденсатор, включенный в цепь питания электродвигателя компрессора.

Диагностировать неисправность конденсатора просто. Как это сделать – чуть ниже.

Проблема #4 — межвитковое замыкание обмотки статора

Как определить такую неисправность – вопрос далеко неоднозначный. К примеру, когда имеют место замыкание 2-3 витка на коротком участке, определить дефект практически не представляется возможным без использования специфичного инструмента.

Поврежденная обмотка компрессора сплит системы. В этом случае имеет место обрыв отдельных проводников. Такого вида ремонт возможен исключительно в условиях мастерских да и так не всегда с положительным успехом

Другие вариации, когда замкнуты между собой достаточно удалённые участки, в принципе, подлежат определению простым измерением сопротивления рабочих обмоток статора мотора.

Обычно та обмотка, где существует «короткое», даёт меньшее сопротивление относительно других обмоток. Однако потребуется точная схема мотора.

Советы по ремонту техники

Внутренние дефекты компрессора сплит системы исправляются исключительно в условиях профессиональных мастерских. В домашних условиях силами самого владельца такой сложности ремонт видится нерациональным, с крайне малым процентом успешного исполнения.

Если нормальная работа компрессора нарушена по причине излишков или недостатка хладагента, задачу ремонта решить вполне по силам самостоятельно.

В первом случае (избыток фреона) достаточно просто удалить часть газа из системы. Во втором случае нужно напротив – заправить систему дополнительным объемом газа.

При межвитковом замыкании ремонт в домашних условиях видится бесполезным занятием. Такую неисправность сложно устранить даже в условиях профессиональной мастерской

Когда причиной неработоспособности компрессора является пусковой конденсатор, следует вскрыть верхнюю крышку наружного системного блока, предварительно отключив машину от сети питания.

Снять конденсатор и проверить тестером в режиме измерения сопротивления (мОм), поочерёдно касаясь щупами рабочих клемм. Нерабочий конденсатор не покажет эффект разряда. Это причина для замены.

Выводы и полезное видео по теме

Этот видеоролик снимался специалистами и может стать полезным тем, кто горит желанием отремонтировать компрессор сплит системы, имеющий серьезные повреждения.

Эксплуатация современных сплит систем показывает вполне долгосрочную работу без нужды пользователя в ремонте. Тем более, если речь идет о серьезных дефектах, подобных межвитковому замыканию или механическому износу.

Простые неисправности ремонтируются достаточно просто, а в случае сложных дефектов – разумным решением видится замена сплит системы новой. Серьезный ремонт заставит потратить столько же средств, сколько требует покупка новой техники.

sovet-ingenera.com

Диагностика компрессора – AS-EN

Как проверить компрессор

Рассмотрим поиск неисправностей электрической части компрессоров.

Очень часто при ремонте кондиционера грешат на компрессор, но в итоге дело может оказаться вовсе не в нём. Так как же правильно продиагностировать компрессор?

Однофазные компрессоры с пусковой обмоткой

Чтобы получить доступ к контактам компрессора необходимо разобрать кондиционер так, чтобы был доступ к компрессору. Обычно контакты защищены крышкой, которая закручена винтом, найти её вы можете по проводам, которые подходят к компрессору. После снятия крышки вы увидите три контактных вывода на которые надеты клеммы с проводами.

Необходимо снять провода и мультиметром измерить сопротивление между выводами. Ставим переключатель прибора на функцию измерения сопротивления (обозначается буквой Ω).

Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен.
Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен.

Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-50 Ом. Сопротивление обмоток одинаковое, поэтому из схемы видно, что сопротивление между выводами М и С должно быть таким же как и между S и С, а между S и М в два раза большее.

В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме или находиться под крышкой, рядом с выводами компрессора. Если она не встроенная, так называемая “таблетка”, то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 °С ).

Сразу оговоримся, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки). Измерение сопротивления изоляции мегомметром. Обычным тестером проверить пробой изоляции не получится-он измеряет сопротивление используя низкое напряжение 3—9 В. Мегомметр позволяет измерять сопротивление более высоким напряжением 200-1000 В.

Но всё равно предварительно необходимо «прозвонить» обмотки мультиметром, так как нельзя измерять сопротивление мегомметром при коротком замыкании обмотки на корпус. На приборе можно выбрать напряжение которым будет измеряться сопротивление и время в течение которого будут тестироваться обмотки. Измерять сопротивление необходимо между одним из трёх выводов на компрессоре и, например, медной трубкой выходящей из компрессора напряжением 250-500 В. Сопротивление должно находиться в пределах 7-10 МОм. Если нет, то также компрессор под замену.

Перед измерением внимательно изучите инструкцию к вашему прибору, используется высокое напряжение, поэтому при неправильном использовании можно получить удар электрическим током или вывести прибор из строя.

Трёхфазные компрессоры и компрессоры инверторных кондиционеров

У трёхфазных компрессоров и у инверторов сопротивление между обмотками должно быть одинаковое, так как у них нет пусковой обмотки, а в остальном методика выявления неиспраностей такая же как и для однофазного компрессора.

Диагностика утечек

Очень часто сервисная служба даже обнаружив потемнение теплоизоляции, масла кондиционера, или утечку хладагента ограничивается, в лучшем случае, установкой фильтра на жидкостную магистраль или устранением течи и дозаправкой кондиционера, в то время как нужны радикальные меры по спасению компрессора, которые невозможно провести на месте установки кондиционера.

Результат такого отношения всегда один – отказ компрессора.

Хотелось бы поделиться опытом ремонта кондиционеров именно в таких ситуациях, когда компрессор кондиционера еще можно спасти.

Необходимость в проведении ремонта компрессорно-конденсаторного блока кондиционера в мастерской возникает не только в аварийной ситуации, например при отказе компрессора, но и по результатам профилактического осмотра кондиционера. Такие ситуации могут возникнуть в следующих случаях:

По результатам экспресс анализа масла компрессора.
При потере герметичности фреонового контура кондиционера.
При попадании влаги в фреоновый контур кондиционера.

В этих случаях, даже если компрессор кондиционера еще работает, дни его сочтены. Срочная реанимация поможет продлить жизнь кондиционера.

Экспресс анализ масла. Под этими красивыми словами скрываются достаточно простые действия:

Нужно получить образец (взять пробу) холодильного масла из фреонового контура.
Сравнить его цвет и запах с имеющимся образцом хорошего масла.
С помощью имеющегося кислотного теста провести тест масла на наличие в нем кислоты.

Как взять пробу масла на анализ?
Известно, что масло циркулирует вместе с хладагентом в фреоновом контуре кондиционера. При остановке кондиционера, масло, находящееся на стенках трубопровода стекает по ним вниз. Вот это масло и можно взять на пробу через сервисный порт кондиционера. Для этого понадобится:

Шаровый кран с нажимкой на 1/4″.
Короткий шланг со штуцером на 1/4″, (вполне подойдет шланг от манометрического коллектора).
Емкость для сбора масла.
Чистая лабораторная пробирка.

Порядок действий такой:

Остановить кондиционер, в течение 10-15 минут дать маслу стечь по стенкам трубопровода.
Подключить к сервисному порту шаровый кран.
Подключить шланг к шаровому крану. Свободный конец шлага поместить в емкость для сбора масла.
Открыть кран. Выходящий из шланга газ вынесет масло. Остается только собрать его в емкость. (Немного тренировки, несколько лишних масляных пятен на вашей спецодежде и уже взять пробу масла для вас не проблема.)
Дайте маслу отстояться (поскольку масло содержит в себе растворенный хладагент – оно пенится).
Слейте пробу в пробирку.

Следующий шаг экспресс анализа – сравнение пробы масла с имеющимся образцом по цвету и запаху. Для этого одинаковое количество масла из пробы и образцового масла помещают в две одинаковые пробирки и сравнивают их между собой:

темный цвет масла и запах гари указывает на то, что компрессор кондиционера перегревался. Причиной перегрева могла быть утечка хладагента из кондиционера или эксплуатация кондиционера в режиме Тепло при низких отрицательных температурах. Масло при этом теряет свои смазочные свойства. В результате разложения масла на стенках трубопроводов и внутренних деталях кондиционера могут осаждаться смолистые вещества, которые в последующем способны вызвать отказ компрессора кондиционера.
зеленоватый оттенок масла указывает на наличие в нем солей меди. Первопричина – влага в контуре. Тест на кислотность такого масла, как правило, тоже положительный.
Прозрачное масло с легким запахом не сильно отличающееся по цвету от образца указывает на то, что реанимация кондиционеру не нужна.

И, наконец, кислотный тест либо развеет окончательно наши опасения, в случае если проба мало отличается от образца, либо подтвердит необходимость экстренного вмешательства. Если окажется что масло хорошее и компрессор кондиционера работает нормально нужно вернуть взятое на пробу масло в кондиционер. Последовательность действий при этом следующая:

Необходимо найти подходящую посуду. Лучше всего подойдет прозрачный высокий стакан диаметром 3-4 см.
К сервисному порту подключить шаровый вентиль со шлангом, так же как при взятии пробы масла.
Опустить свободный конец шланга в стакан.
Налить в стакан такое количество масла, чтобы оно покрыло штуцер шланга.
Отметить на стакане уровень масла.
На короткое время приоткрыть шаровый вентиль, чтобы фреон вытеснил воздух из шланга.
Долить в стакан такое же количество масла, какое было взято на пробу.
Включить кондиционер на Холод.
Закрыть жидкостной порт кондиционера.
Когда давление во всасывающей магистрали станет ниже атмосферного открыть вентиль и масло попадет через сервисный порт в кондиционер.
Закрыть кран, когда уровень масла достигнет метки.
Выключить кондиционер.
Открыть жидкостной порт кондиционера.

Потеря герметичности фреонового контура может быть вызвана различными причинами и не всегда приводит к катастрофическим результатам.

Здесь имеет значение место возникновения утечки, количество хладагента которое успело утечь, промежуток времени между возникновением и обнаружением утечки, режим работы кондиционера и другие факторы. Чем опасна утечка хладагента?

Компрессор кондиционера, охлаждаемый хладагентом в результате уменьшения плотности последнего перегревается.
Температура нагнетания компрессора повышается, горячий газ может повредить четырех ходовой вентиль.
Нарушается система смазки компрессора, масло уносится в конденсатор.
Через образовавшееся отверстие внутрь кондиционера может попасть воздух, содержащий влагу.

Признаки сопутствующие утечке:

Потемнение теплоизоляции компрессора.
Периодическое срабатывание термозащиты компрессора.
Обгорание изоляции на нагнетательном трубопроводе.
Масло темного цвета с запахом гари.
Часто положительный тест масла на кислотность.

Если утечка обнаружена вовремя, хладагент полностью не ушел, кондиционер работал без хладагента не долго, сопутствующие признаки отсутствуют – ремонт кондиционера в мастерской не обязателен.

Доля внезапных, катастрофических утечек, вызванных разрушением трубопроводов очень невелика, утечки чаще происходят через небольшие неплотности на вальцовочных соединениях и если постоянно следить за работой кондиционера, утечки могут быть своевременно обнаружены. На что следует обращать внимание:

Не более чем через 5 минут после включения кондиционер, в зависимости от выбранного режима должен давать холодный или теплый воздух. Если этого не происходит нужно немедленно выключить кондиционер и вызвать ремонтника.
Если при работе кондиционера трубки на наружном блоке покрыты инеем – происходит утечка, нужен мастер.

Выполнение этих простых правил позволит избежать больших затрат на ремонт кондиционера.

Попадание влаги в фреоновый контур чаще всего происходит при нарушении правил монтажа кондиционера.

Один из этапов монтажа – вакуумирование фреоновой магистрали преследует цель не только затруднить жизнь монтажнику, но и удалить из смонтированной магистрали воздух и водяные пары. Такие суррогаты этой процедуры как продувка смонтированной магистрали хладагентом вовсе не могут удалить влагу, а лишь превращает ее в лед на стенках медных трубок, который затем тает, превращается в воду и делает свое черное дело.

Опасность попадания влаги внутрь кондиционера заключается в том, что она часто никак не проявляет себя вплоть до отказа компрессора кондиционера. Дело в том, что все процессы в кондиционере, работающем в режиме холод происходят при плюсовых температурах, а вода проявляет себя лишь когда замерзает, вызывая нарушение работы капиллярной трубки или терморегулирующего вентиля. Однако по косвенным признакам определить наличие влаги в кондиционере можно: об одном из признаков наличия влаги в фреоновом контуре речь уже шла; это зеленоватый оттенок масла и положительный тест на кислотность. Следует заметить что это уже крайний случай и требуется срочное вмешательство.

На более ранних стадиях влага проявляет себя при отрицательных температурах испарения, например при работе кондиционера на тепло при низких температурах наружного воздуха или при утечке хладагента. При этом влага превращается в лед и закупоривает капиллярную трубку или дюзу ТРВ. Результат – давление всасывания кондиционера падает, растет температура компрессора, срабатывает термозащита. Этот цикл повторяется до тех пор, пока не сгорит компрессор.Удаление влаги из фреонового контура также может быть выполнено только в мастерской.

Какие проверки и как часто нужно производить, чтобы вовремя обнаружить болезнь кондиционера?

Проверка работы кондиционера при каждом включении. О ней говорилось выше. Примерно через 5 минут после включения проверить дает ли кондиционер холод или тепло (в зависимости от режима). Если есть возможность увидеть краны наружного блока посмотреть есть ли на них иней. Если результаты отрицательные нужно выключить кондиционер и вызвать мастера.
Проба масла нужна в следующих случаях:

Для кондиционеров, принимаемых на сервисное обслуживание, при проведении ревизии технического состояния кондиционера.
Для оборудования, которое работало зимой но не обслуживалось.
При вызове для ремонта кондиционера не находящегося на сервисном обслуживании.
При обнаружении утечки хладагента из кондиционера.
В любых других подозрительных ситуациях.

Масло – кровь компрессора и для любознательного мастера может много рассказать о болезнях кондиционера. В чем-же заключается сама процедура реанимации кондиционера в мастерской и так ли она необходима?

Известно, например, что существуют различные методы очистки фреонового контура кондиционера, основанные на использовании фильтров, которые устанавливаются в разрыв фреонового контура и собирают на себя вредные вещества.Почему нельзя использовать такие методы? Зачем нужно производить эти работы обязательно в мастерской?

Дело в том, что в описанных выше ситуациях происходит прежде всего загрязнение масла компрессора или изменение его свойств. Методики, основанные на использовании фильтров при этом к сожалению неэффективны. Нет фильтров которые способны восстановить смазочные свойства масла подвергнутого термическому разложению, удаление влаги, которая находится в компрессоре под слоем масла с помощью фильтров также крайне не эффективна.

Поэтому единственный способ очистить масло компрессора – заменить его. Эта процедура может быть выполнена только после демонтажа компрессора и следовательно возможна только в условиях хорошо оборудованной мастерской. Эвакуация хладагента из кондиционера.При этом выполняются следующие мероприятия:

Эвакуация хладагента, демонтаж компрессора.
Освобождение компрессора от масла, промывка компрессора.
Вакуумирование компрессора.
Заправка компрессора маслом, испытание компрессора.
Промывка входного контура компрессорно-конденсаторного блока.
Демонтаж фильтра осушителя, монтаж технологического фильтра.
Монтаж компрессора в компрессорно-конденсаторный блок.
Установка компрессорно-конденсаторного блока на стенд.
Заправка хладагентом.
Промывка компресорно-конденсаторного блока на стенде.
Эвакуация фреона.
Замена технологического фильтра осушителя на рабочий.
Вакуумирование компрессорно-конденсаторного блока.
Заправка хладагентом, тестовый прогон отремонтированного блока.

Поскольку загрязненное масло распределяется по всем элементам кондиционера, часть мероприятий по очистке фреонового контура приходится проводить на месте установки кондиционера. Цель этих мероприятий не допустить попадания грязного масла в отремонтированный блок. К ним относятся:

Продувка фреоновых магистралей и испарителя осушенным азотом.
Установка технологического фильтра в фреоновую магистраль.
Вакуумирование фреоновой магистрали и испарителя.
Пуск кондиционера в работу для сбора грязи на фильтр.
Конденсация хладагента в компрессорно-конденсаторный блок.
Удаление технологического фильтра.
Вакуумирование фреоновой магистрали.
Пуск кондиционера в работу (тестовый прогон).

Дата: Вторник, 23 Февраля 2016

as-en.ru

Диагностика неисправностей компрессора кондиционера при перегрузке по току

Ремонт кондиционеров

Большинству пользователей наверняка известно, что мотор-компрессор является наиболее важной и дорогой деталью любого бытового кондиционера или сплит-системы. Это устройство можно смело назвать механическим сердцем любой климатической техники, перегоняющим хладагент по ее внутренней трубопроводной системе.

Также как и для важнейшего человеческого органа, для компрессора является опасной длительная работа в режиме перегрузки. Примерно такое положение вещей случается, когда мотор-компрессора кондиционера бывает перегружен по току.

В этом случае система автоматической диагностики кондиционера фиксирует сигнал, полученный от датчика контроля тока кондиционера, после чего выдает сообщение об ошибке. Следует знать, что величина пусковых токов двигателя компрессора намного превышает рабочее значение тока, поэтому сигнал об ошибке выдается системой примерно через 3 секунды после его запуска.

Задачи системы автоматической защиты компрессора

Сохраняет компрессор от полного выхода из строя;
Предотвращает разрушение и оплавление контактных групп и клеммных колодок;
Не дает гибким контактам намертво пригорать;
Предотвращает возникновение пожароопасных ситуаций.

Как только вы обнаружили индикацию соответствующей ошибки, следует стоит выяснить причину ее появления.

По какой причине может возникнуть перегрузка компрессора по току

Короткое замыкание:

Короткое замыкание может возникнуть в самом компрессоре (межвитковое замыкание или же пробой тока на корпус устройства). В данном случае величина тока возрастает настолько, что система контроля принимает решение о наличии короткого замыкания;
Короткое замыкание может возникнуть вне компрессора – в проводах питания, клеммах или плате управления.

Критическое превышение давления в системе нагнетания:

Ошибки при заправке хладагентом могут привести к неоправданному росту тока компрессора. Особенно часто эта проблема возникает при заправке хладагента для зимней эксплуатации сплит-систем;
Несвоевременное проведение очистки теплообменника может вызвать рост давления в системе охлаждения, превышающее в несколько раз нормативные величины. Зачастую, даже внешне чистый теплообменник имеет на своей поверхности тонкую пленку жира, препятствующую правильному обмену температурой.

Что следует делать при появлении ошибки по току компрессора

Первым делом следует вскрыть внешний блок сплит-системы, чтобы получить доступ к компрессору.

1. Запускаем кондиционер в режиме охлаждения воздуха

Если компрессор не запускается, то проверяем исправность соединительных проводов, контактных групп и «прозваниваем» сам компрессор:

Заменяем оборванные провода и подгоревшие контакты;
При наличии пробоя в компрессоре заменяем его исправным.

Если короткое замыкание отсутствует, то:

Проверяем исправность датчика тока компрессора;
Ремонтируем плату контроля уровня тока или заменяем ее исправной;
Проверяем исправность силовой сборки (модуля) IGBT, а при неисправности заменяем ее.

Если компрессор запускается, а затем отключается с высвечиванием ошибки:

Если давление в системе не превышает нормы, то, скорее всего, заклинило компрессор. В данном случае следует попытаться расклинить устройство или же заменить его исправным;
Если давление в магистрали необычно высокое – следует промыть и очистить теплообменники, а если не помогло — дозаправить систему хладагентом;
Необычно низкое давление в системе говорит о наличии межвиткового замыкания обмотки компрессора.

Где отремонтировать кондиционер?

goja.ru

Как прозвонить компрессор – Самостоятельный ремонт – Каталог статей

В данной статье мы рассмотрим поиск неисправностей электрической части компрессоров. Очень часто при ремонте кондиционера грешат на компрессор, но в итоге дело может оказаться вовсе не в нём. Так как же правильно продиагностировать компрессор?

Прозвонка компрессоров кондиционеров

Самый распространённый тип компрессоров в кондиционерах – однофазные компрессоры с пусковой обмоткой.

Необходимо снять провода и мультиметром измерить сопротивление между выводами. Ставим переключатель прибора на функцию измерения сопротивления (обозначается буквой Ω). Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен. Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен.

Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-20 Ом.

Как видно из схемы, сопротивление между выводами М и S должно равняться сумме сопротивлений между клеммами S и С и между М и C.

Как правило, рабочая обмотка (M-C) более мощная, поэтому её сопротивление меньше чем у пусковой (S-C).

В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме, или находиться под крышкой, рядом с выводами компрессора.

Если она не встроенная, так называемая “таблетка”, то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 °С ).

Сразу оговорюсь, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки).

Измерение сопротивления изоляции мегомметром.

Обычным тестером проверить пробой изоляции не получится-он измеряет сопротивление используя низкое напряжение 3—9 В. Мегомметр позволяет измерять сопротивление более высоким напряжением 200-1000 В. Но всё равно предварительно необходимо «прозвонить» обмотки мультиметром, так как нельзя измерять сопротивление мегомметром при коротком замыкании обмотки на корпус.

На приборе можно выбрать напряжение которым будет измеряться сопротивление и время в течение которого будут тестироваться обмотки.

Измерять сопротивление необходимо между одним из трёх выводов на компрессоре и, например, медной трубкой выходящей из компрессора напряжением 250-500 В. Сопротивление должно находиться в пределах 7-10 МОм. Если нет, то также компрессор под замену.

Прозвонка компрессора холодильника

В бытовых холодильниках применяются маломощные компрессоры, в которых пусковая обмотка подключается на несколько секунд через пусковое реле с помощью позистора или электромагнитного реле.

Схема с электромагнитным реле:

В этом случае, ток проходит последовательно через катушку реле и рабочую обмотку компрессора. Пусковой ток всегда больше рабочего, используя этот принцип, реле рассчитано так, что пусковой ток замыкает контакты реле и подключает пусковую обмотку компрессора, который запускается. При этом ток, текущий по рабочей обмотке и обмотке реле снижается, контакты размыкаются, отключая стартовую обмотку.

В составе реле также установлено термореле, которое отключает питание компрессора при его перегреве.

Схема с позистором:

На схеме позистор обозначен значком температуры t⁰, а термореле цифрой 6.

Принцип действия такой: при комнатной температуре позистор имеет низкое сопротивление и напрямую подаёт напряжение на пусковую обмотку S. Через него протекает ток, который разогревает его, при нагревании внутреннее сопротивление позистора увеличивается, фактически отключая пусковую обмотку через несколько секунд после запуска компрессора. Остывает позистор только после отключения питания с компрессора и при последующем цикле включения снова подключает пусковую обмотку.

Проверка пуско-защитных реле холодильника

Выглядят пуско-защитные реле так:

Электромагнитное реле

Реле с позистором

Круглая чёрная “таблетка” с клеммами – это термореле, которое при нормальной температуре замкнуто, а размыкается только при сильном нагревании. Проверяется омметром – сопротивление должно стремиться к нулю, или в режиме “прозвонки” – должен быть звуковой сигнал при прикладывании щупов к клеммам.

То же самое относится и к позистору – в нормальном состоянии он замкнут. Находится он обычно внутри реле, между клеммами S и R компрессора. (На приведённом рисунке – это клеммы на белом основании).

Трёхфазные компрессоры и компрессоры инверторных кондиционеров.

У трёхфазных компрессоров и у инверторов сопротивление между обмотками должно быть одинаковое, так как у них нет пусковой обмотки, а в остальном методика выявления неисправностей такая же, как и для однофазного компрессора.

tkn-klimat.ru

Компрессор кондиционера (э/м муфта) — бортжурнал Peugeot 607 2.2 TurboDiesel 2001 года на DRIVE2

Здрасте, тут выдалось времечко собрать компрессор кондиционера, пока ремонтил механизм стеклоочистителей на ниссанчике.
Ребят, у кого нет подогрева стеклоочистителей, ну убейте 15-20 секунд на ручное отдирание примёрзших дворников от лобовухи, это время ничто, по сравнению с потраченными деньгами и нервами, или же временем на поставку запчастей экзистом например. Так же желательно это объяснить своим родным, близким, друзьям, товарищам по карьере, соседям по дому или двору…)))
Машина уже не 2я и не 3я кстати за эту зиму.

Так вот, про компрессор, приехал подшипник. Давно приехал, добрался только сегодня.
Запрессовал в шкив и завальцевал обычным керном.

Дальше решил ещё раз убедиться, что муфта рабочая и подшипник куплен не зря. Завёл тестер на измерение сопротивления, касаюсь клеммы щупами, а там 0. Сопротивление обмотки электромагнитной муфты всюду было от 3 до 7 Ом
А тут 0. Пришлось снимать и её.
Снимаем стопорное кольцо круглогубцами

и с лёгкими постукиваниями снимаем муфту.

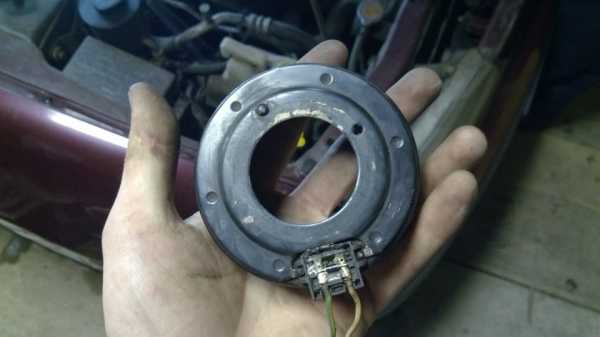

Визуально коротыша не видно, т.к. обмотка плотно залита чем-то похожим на смолу.
Подумав, что хуже уже не будет, решил отковырять всё что смогу. Сперва я отковырял планку, куда заходят провода питания

тут тоже всё залито смолой, на этом не остановился, продолжил ковырятельные работы, в итоге наткнулся на полупроводник — диод. Разломав корпус диода и выдрав его оставшиеся ламельки, снова взял тестер…
И ДА! да, на табло светились заветные 3,2 Ом. В итоге проблема заключалась в “прошитом” диоде.
его я заменил

Всё как следует пропаял

Залил поксиполом

и при установке между корпусом самого компрессора и застывшей белебердой из поксипола проложил на клей текстолитовую прокладку, на всякий случай, посадил на стопор, дальше полная сборка.
напрессовал шкив на компрессор

одел стопорное кольцо

ну и финиш, прикрутил прижимной шкив

До весны поезжу без компрессора, а потом, когда придёт время, сразу установлю и накачаю фреоном.

PS Ребята, с которыми работаю прокачали мою тачку

теперь у меня 200 л.с. =))

Всем незамерзающих дворников и не ломающихся трапеций! )))

————————————————————————–
Обещанный хенд мейд или проверка компрессора кондиционера после перепайки диода на э/м муфте.

Надеюсь ничего страшного, что я покрутил компрессор практически на сухую секунд 15.

www.drive2.ru

Ошибка перегрузки по току компрессора кондиционера

Error overcurrent compressor

Именно так обозначают ошибку токовой перегрузки производители кондиционеров в сервисной документации на английском языке.

Суть её заключается в том, что микропроцессор на плате управления получил сигнал от датчика о превышении компрессором допустимого тока потребления.

Так как пусковые токи компрессора превышают рабочие значения, то обычно имеется задержка около 3 секунд, после чего, срабатывает защита и появляется данная ошибка.

Данная функция в кондиционере позволяет защитить от:

поломки компрессора
сплавления проводов и клеммных колодок
залипания контакторов
возникновения пожара.

Чтобы отремонтировать кондиционер необходимо разобраться в причинах появления этой ошибки.

Причины возникновения ошибки перегрузки:

короткое замыкание

КЗ может возникнуть в самом компрессоре – пробить обмотку на корпус
также возможно возникновение замыкания на пути следования питания к компрессору – на плате, на соединительных проводах, клеммах

межвитковое замыкание

в этом случае обмотку не пробивает на корпус, а замыкает отдельные витки между собой
при этом ток увеличивается на несколько процентов, или десятков %, чего хватает для срабатывания защиты

высокое давление нагнетания

из-за перезаправки хладагентом ток может значительно превышать номинальный, часто это случается при неправильной заправке в зимний период
при плохой теплоотдачи конденсатора – когда он грязный давление может превышать норму в несколько раз
иногда даже просвечивающийся конденсатор не отдаёт тепло, так как имеет тончайшую плёнку на поверхности с низким значением теплопроводности

заклинивание компрессора

в этом случае ротор компрессора не вращается
соответственно для двигателя это мощнейшая нагрузка – ток значительно увеличивается

Диагностика и ремонт при перегрузке

Для начала вскрываем корпус внешнего блока и освобождаем доступ к компрессору.

Включаем кондиционер в режим охлаждения

если компрессор даже не пытается запуститься, то проверяем соединительные цепи и прозваниваем сам компрессор

устраняем замыкания в проводах
заменяем компрессор при КЗ
если КЗ не обнаружено, то

неисправен датчик тока

ремонтируем плату
меняем плату

неисправен силовой (IGBT) модуль

меняем силовую инверторную плату

при попытке запуска и последующем отключением с ошибкой

если давление на магистрали не меняется и заметны повышенные вибрации – компрессор заклинило

пытаемся расклинить его
меняем компрессор

если давление повышенное – тщательно промываем теплообменники
давление осталось высоким? – перезаправляем кондиционер
пониженное давление и перегрев при высоком токе говорят о межвитковом замыкании

Ремонт платы при перегрузке

Все основные операции по диагностике и ремонту рассмотрены в предыдущих статьях, в этой подробней рассмотрим восстановление платы с датчиком тока.

Датчики тока в неинверторных кондиционерах строят по трансформаторной схеме – через магнитопровод с катушками проходит силовой провод.

Уровень тока определяется по наводимой проводом ЭДС.

Принцип работы такой же, как в токовых клещах.

Катушка имеет небольшой узел обвязки и подаёт сигнал на процессор или специализированную микросхему.

Самые частые неисправности токового узла измерения тока:

плохой контакт в местах пайки токового трансформатора

из-за его больших габаритов нередко появляются трещины в местах пайки и потеря контакта

неисправность деталей обвязки

Наиболее часто сгорают диоды.

Проверить их можно мультиметром в режиме “проверка диодов” – они должны прозваниваться в одну сторону, а в другую нет.

Если диоды пробиты – меняем их на новые.

Инверторные кондиционеры имеют встроенные в IGBT-модули датчики тока и отремонтировать их возможно только заменой этих модулей или полностью силовой платы.

masterxoloda.ru

мотор, компрессор, расклинивание компрессора, дефект, ремонт компрессора, сопротивление обмоток, ремонт холодильников в Тольятти, холодильник, мощность компрессора, ремонт индезит, ремонт Аристон, ремонт, холодильник, устройство, расклинка, расклинивать, схема, электросхема, Омск, Томск, Самара, Ульяновск, Новосибирск, Воронеж, Липецк, Барнаул, Нижневартовск, Тюмень, Екатеринбург, Владивосток, Хабаровск, Калуга, Брест, Минск, Киев, Тобольск, Сургут, Ханты-Мансийск, Салехард, Красноярск, Сочи, Новороссийск, Чита, Архангельск, Курган, Уфа, Казань, Москва, Астрахань

В общем случае в процессе эксплуатации компрессора возможно возникновение следующих неисправностей: витковое и межвитковое замыкания обмоток статора, замыкание их на корпус или проходных контактов, частичная или полная потеря производительности, потеря герметичности, повышенные шум, стук и вибрация.
Один из распространенных дефектов мотор – компрессора – заклинивание его механизма. Признак дефекта – компрессор при включении просто гудит, затем срабатывает тепловая защита. Сопротивления обмоток компрессора при этом, не отличаются от номинальных. Перед тем как менять компрессор в сборе. Необходимо сделать попытку расклинить его механизм. Предлагаемый метод устраняет клин механизма на компрессорах одного – трех лет эксплуатации с вероятностью 80%. Для срыва заклинивания компрессоров используется простое устройство, состоящее из двух диодов. При устранении заклинивания компрессора при помощи данного приспособления напряжение на обмотки электродвигателя подают кратковременно на 3-5 секунд. Затем повторяют это через полминуты. Расклинивающий эффект возникает в результате того, что при подаче тока через диоды на валу электродвигателя возникает знакопеременный вращающий момент. Ротор двигателя начинает вибрировать с частотой 50 Гц, вибрация через механику передается на заклиненные элементы компрессора и освобождает их. Для подключения устройства удобно использовать разъем пускозащитного реле Р-1, Р-2, Р-3, применявшихся на компрессорах бакинского производства , или с помощью небольших изолированных зажимов. Используемые в расклинивающем приспособлении диоды должны иметь допустимое обратное напряжение не ниже 400 В и допустимый прямой ток 10А. Такими характеристиками обладают, например Д246, Д247, Д232А, КД203А

ПЛАЧУЩИЙ ИСПАРИТЕЛЬ
это та часть испарителя, которая охлаждает воздух в холодильной камере. Конструктивно испаритель обычно выполнен в виде металлического крашенного листа (листотрубный испаритель), закрепленного вертикально вдоль задней стенки в холодильной камере. Режим работы плачущег

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ХОЛОДИЛЬНИКА
По статистике, своевременная диагностика и вовремя проведенный ремонт сэкономит не только ваше время, но и затраты на ремонт холодильника. Дефекты двухкамерного, двухкопрессорного холодильника, “плачущий” испаритель в холодильной камере, в морозильной камере испаритель “NO FROST”

1 2 3 4 5 6 7 8 9 10
