Инструкции для кондиционеров Toshiba, сплит систем, пультов



Toshiba RAS-07SKHP-E

Оглавление
Утилизация
Название каждой части
Подготовка перед началом работы
Выбор режимы работы
Дополнительные режимы и настройки
Полезные советы
Очистка вашего кондиционера
Если вам кажется, что есть неисправность
Когда кондиционер не будет использоваться в течение длительного времени (В конце сезона использования)
Место установки и электромонтажные работы
Меры предосторожности

Утилизация

При изготовлении данного прибора применяются материалы, которые могут быть использованы повторно. Поэтому уточните у местных властей, как именно следует утилизировать его в вашем регионе.

Название каждой части

Внешний блок

1 — На задней и боковой поверхностях производится забор воздуха к теплообменнику.
2 — Выброс воздуха от теплообменника.

Внутренний блок

1 — Отверстия для забора воздуха на верхней поверхности.
2 — Окошко для приема команд от пульта ДУ.
3 — Выход воздуха из внутреннего блока.

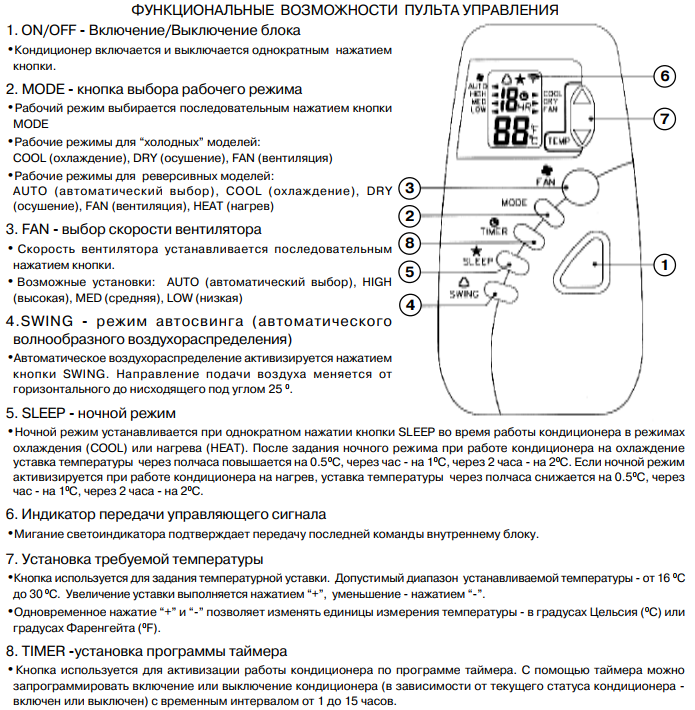

Пульт дистанционного управления

Подготовка перед началом работы
Монтажные работы, а также подключение к сети должны выполнять специалисты с опытом работы.
Подключение должно производиться к розетке нужного номинала мощности, должно работать заземление.
Установите элементы питания в пульт ДУ.
Подключите вилку к розетке сухими руками.
Установите время на пульте.

Выбор режимы работы
Модель кондиционера Toshiba RAS-07SKHP-E имеет следующие режимы работы.


Автоматическое поддержание температуры. В данном режиме кондиционер поддерживает температуру в соответствии с заданными вами значениями. При снижении включается подогрев, при превышении — охлаждение.
Обогрев помещения. При использовании данного режима следует помнить, что старт вентилятора внутреннего блока произойдет не сразу после нажатия на кнопку пульта, а после того, как прогреется теплообменник. Это защищает от обдува холодным воздухом. Кроме того, в данном режиме переохлаждается внешний блок, поэтому периодически работа кондиционера останавливается, чтобы разморозить внешний блок.
Охлаждение помещения. В этом режиме в помещении поддерживается температура не выше указанной вами. При этом, воздух осушается.
Осушение помещения. В данном режиме невозможно указать желаемую температуру, поскольку программа нацелена на осушение воздуха с минимальным охлаждением его.
Вентиляция в помещении — в данном режиме в помещении поддерживается циркуляция воздуха.

Дополнительные режимы и настройки
Для комфортного ночного сна предусмотрен ночной режим работы. Он тише и может быть использован ночью.
Таймер позволяет выбирать время включения и отключения. Возможно задать до 12 циклов включения-отключения.
Для более быстрого прогревания-охлаждения комнаты имеется режим ТУРБО.
Самодиагностика — в случае неполадок кондиционер может самостоятельно провести диагностику своего состояния.
Автоматическое возобновление работы — если происходит аварийное отключение электропитания во время работы в каком-либо режиме, то после появления питания работа автоматически продолжится в этом же режиме.
Полезные советы
• Охлаждая помещение не стоит снижать температуру до слишком низких цифр — это вредно для здоровья и ведет к перерасходу энергии.
• Закрывайте жалюзи или шторы в помещении, где работает кондиционер — прямой солнечный свет будет нагревать воздух в помещении и мешать работе кондиционера.

• Следите за положением вертикальной заслонки — при нагреве оно должно быть вертикальным, при охлаждении — горизонтальным.
• Следите за чистотой воздушного фильтра — в грязном состоянии он будет мешать работе кондиционера.
• Закрывайте окна и двери в помещении, чтобы холодный воздух не покидал комнату. Дополнительно, следите за тем, чтобы вовремя проветривать комнату, поскольку кондиционер только охлаждает, но не обновляет воздух.
• Чтобы быстрее охладить воздух в помещении, включайте в начале работы кондиционера режим ТУРБО.

Очистка вашего кондиционера
Не применяйте для очистки горячую воду, моющие средства с абразивными частицами, растворители. Это может испортить вид пластика.

Применяйте устойчивую основу.
Перед чисткой отключите кондиционер пультом и выньте вилку из розетки.
Все компоненты нужно высушить после чистки в тени.

Если вам кажется, что есть неисправность
Кондиционер не работает. Проверьте, включена ли вилка в розетку, есть ли питание в сети, нет ли таймера отключения, который выключил устройство.
Прибор не удается включить 3 минуты после отключения. Это работа защиты от частых включений. Подождите и повторите попытку через три минуты.
При работе в режиме осушения периодически отключается внутренний блок. Поскольку основная цель в этом режиме осушение воздуха с минимальным охлаждением, то вентилятор внутреннего блока будет работать не все время.
Из внутреннего блока выходит туман. Если в помещении слишком влажный воздух, то вокруг холодного воздуха, выходящего из внутреннего блока будет появляться туман.

Из внешнего блока выходит белый дым. В режиме обогрева из внешнего блока выходит поток холодного воздуха, который вызывает появление капель в воздухе, которые выглядят как дым.
Во время работы в режиме обогрев внутренний блок отключается на 10 минут. Это необходимо для размораживания внешнего блока, который в данном режиме покрывается льдом.
После появления питания в сети кондиционер сам заработал. Если до аварийного отключения он работал в любом из режимов, то после появления напряжения в сети он самостоятельно продолжит работать в этом же режиме.
Из внешнего блока течет вода. При нагревании и охлаждении воздуха во внешнем блоке будут элементы, на которых будет появляться конденсат.
Кондиционер плохо греет/охлаждает. Проверьте, закрыты ли окна и двери в помещении. Нет ли включенных приборов, вырабатывающих тепло. Правильно ли выбран режим работы. Не забились ли фильтры воздуха.
Кондиционер не греет/охлаждает. Это возможно при утечке хладагента — вызовите специализированную помощь.
Пульт ДУ не работает. Проверьте состояние элементов питания — их правильность установки. При необходимости замените.
Слышно треск — при колебаниях температуры пластик будет менять размер, что вызовет подобные звуки.
Слышно бульканье. Движение хладагента и конденсата может вызывать подобные звуки.

Когда кондиционер не будет использоваться в течение длительного времени
Перед отключением
Включите нагревание на три часа, чтобы высушить внутреннюю полость и остановить рост грибков.
Отключите кондиционер, выньте вилку из розетки.
Уберите элементы питания из пульта ДУ.
Перед включением
Проверьте, чтобы перед обоими блоками не было препятствий для движения воздуха.

Установите элементы питания в пульт ДУ.
Подключите сухими руками вилку к розетке. Проверьте наличие заземления.

Место установки и электромонтажные работы
Внешний блок во время работы шумит и от него нужно отводить конденсат, что следует учитывать выбирая место.
Установку должны выполнять специалисты с опытом работы.
Не следует устанавливать в местах где есть летучие горючие вещества, сероводород, масло, высокочастотное оборудование.

Меры предосторожности
Запрещено подключать вилку кондиционера к удлинителю или розетке недостаточной мощности.
Подключать к сети кондиционер следует  сухими и чистыми руками.
Не следует тянуть, дергать, модифицировать, самостоятельно чинить шнур питания и кондиционер.
Нельзя ставить на шнур твердые, горячие и тяжелые предметы.
Не становитесь сами и не ставьте посторонние предметы на внутренний и внешний блоки.
Не вставляйте в отверстия на корпусе кондиционера пальцы, ручки, карандаши — это может привести к травме.


Если появились странности в работе кондиционера, отключите его, отсоедините от розетки вилку и вызовите специалистов.
Если кондиционер не охлаждает и не нагревает, это может быть связано с утечкой хладагента. Отключите его от сети и вызовите специалистов.

Не распыляйте воспламеняющиеся вещества и инсектициды около кондиционера и на него. Это может привести к возгоранию и пожару.
Не подвергайте людей и животных длительному воздействию потока холодного воздуха.
Не используйте кондиционер долгое время при высокой влажности.
Не следует направлять воздушный поток на огонь. Это может привести к появлению в воздухе продуктов неполного сгорания.
После нескольких сезонов использования кондиционера следует провести его техосмотр.
Отключайте прибор от сети питания во время грозы

Toshiba RAS-10SKV-E2

Оглавление
Утилизация
Название каждой части
Подготовка перед началом работы
Выбор режимы работы
Дополнительные режимы и настройки
Полезные советы
Очистка вашего кондиционера
Если вам кажется, что есть неисправность
Когда кондиционер не будет использоваться в течение длительного времени (В конце сезона использования)
Место установки и электромонтажные работы
Меры предосторожности

Утилизация

При изготовлении данного прибора применяются материалы, которые могут быть использованы повторно. Поэтому уточните у местных властей, как именно следует утилизировать его в вашем регионе.

Название каждой части
Внешний блок

1 — На задней и боковой поверхностях производится забор воздуха к теплообменнику.
2 — Выброс воздуха от теплообменника.

Внутренний блок

1 — Отверстия для забора воздуха на верхней поверхности.
2 — Окошко для приема команд от пульта ДУ.
3 — Выход воздуха из внутреннего блока.

Пульт дистанционного управления

1 — Задать уровень желаемой температуры.
2 — Сохранить настройки.
3 — Работа в режиме ранее заданных настроек.
4 — Тихий режим работы.
5 — Направление выброса воздуха.
6 — Управление таймером.
7 — Управление вентилятором.
8 — Режим работы.
9 — Запуск-отключение прибора.
10 — Режим комфортной работы ночью.
11 — Экономия энергии

Подготовка прибора
Установите батарейки в пульт ДУ. Обратите внимание на тот момент, что оба элемента питания должны быть одного типа, уровня заряда и не аккумуляторного типа. Нельзя подключать прибор к сети через розетку недостаточной мощности. Недопустимо применение удлинителей, переносок.

Выбор режимы работы
После включения прибор вам будут доступны следующие режимы:
• автоподдержание заданного диапазона температур;
• подогрев воздуха;
• охлаждение;
• осушение;
• вентиляция.
Режим автоматической регуляции температуры. Отлично подходит на каждый день — прибор самостоятельно оценивает текущую температуру и если ее значение отличается от заданного вами, то включает подогрев или охлаждение.
Если вы хотите, то можно использовать просто обогрев или охлаждение. В отличии от охлаждения, при осушении прибор удаляя влагу из воздуха минимально влияет на его температуру.
Режим вентиляции хорош тем, что одновременно с поддержанием циркуляции воздуха происходит его очистка.

Дополнительные режимы
Мощный и практичный фильтр воздуха выгодно отличается эффективностью и отличается высокой степенью удаления пылевых частиц из воздуха.
Во время работы можно задать направление выброса воздуха, выбрать более тихий режим работы прибора.
Благодаря двухроторному инвертерному механизму данное устройство отличается повышенной степенью экономичности и шумит гораздо меньше других кондиционеров.
Режим сна будет кстати ночью, когда все спят.
Чтобы экономить ваше время предусмотрена возможность сохранить ранее выбранные настройки и потом одним нажатием кнопки задействовать их.
Автоматический рестарт это очень полезная функция, на случай аварийного прекращения питания. Ваш прибор не будет нужно повторно включать, если он прекратил работать после аварийного отключения — это произойдет автоматически.

Полезные советы
Если вы собрались охладить помещение, то вам не стоит длительно ее охлаждать на максимальной мощности. Прибор потратит слишком много энергии и при этом вы рискуете навредить своему здоровью.
Следите за окнами и дверями в помещении — они должны быть закрыты, чтобы охлаждаемый воздух не покидал комнату.
Следите и за положением штор, жалюзи — прямой солнечный свет будет значительно нагревать помещение, что затруднит работу прибора.
Загрязненные фильтры для воздуха будут мешать прибору пропускать воздух через внутренний блок, что вызовет снижение КПД его работы.
В начале работы необходимо включить работу вентилятора на максимальную мощность, чтобы быстрее достичь желаемой температуры.
Не забывайте периодически проветривать помещение, с тем, чтобы возвращать содержание кислорода в нем до нормальных величин.

Очистка кондиционера
Не забудьте предварительно растворить моющее средство в теплой воде. Все действия с еще подключенным к сети прибором выполнять исключительно сухими руками. Для чистки применяйте надежную и устойчивую опору. Недопустимо применять бензин, царапающие частицы, растворители, слишком горячую воду.
Если что-либо вызывает у вас трудности, обратитесь к дилеру и уточните неясность.

Если возникло подозрение, что имеется неисправность
Если вам не удается включить прибор, то прежде всего проверьте подключен ли он к сети. Возможно отсутствует питание в сети. Также, часто бывает, что за неисправность принимают срабатывание таймера отключения.
Если вы не можете включить прибор сразу после отключения, то это не повод для беспокойства — это работа системы, защищающей прибор от частых стартов.
При охлаждении помещение внутренний блок и при обогреве наружный выделяют холодный воздух, что приводит к появлению тумана вокруг выходящего воздуха.
Работая в режиме дегидратации воздуха прибор стремится осушить воздух не охлаждая его. Поэтому ваш кондиционер будет работать в данном режиме не непрерывно, а с паузами.
Работая в режиме обогрева прибор будет периодически останавливать работу для оттаивания наружного блока. Такие паузы в работе, длительностью до 10 минут являются нормой.
Если ваш прибор самостоятельно заработал при появлении напряжения в сети, это может быть проявлением работы системы автоматического перезапуска. Если прибор был включен до аварийного обесточивания, то после появления питания он автоматически продолжит работу в том же самом режиме.
При любой тепловой работе во внешнем блоке будут детали, на которых будет появляться конденсат, что может вызывать течение воды из прибора.
Если пульт управления плохо работает, изображение нечеткое, исчезло, то нужно проверить наличие батареек, их правильность установки в гнезда, уровень заряда.
Если не удается охладить комнату надлежащим образом, необходимо убедиться, что основные требования к помещению, где работает кондиционер выполнены. Окна и двери должны быть закрыты, для предотвращения потерь холодного воздуха, однако, нельзя забывать регулярно проветривать в помещении, чтобы избежать вероятности кислородного голодания. Регулярно следует проверять состояние воздушных фильтров — их загрязнение значительно ухудшает работу прибора. Не будет лишним проверить, нет ли ошибки в выборе режима работы прибора. Если на улице очень жарко, то работа по охлаждению помещения будет менее эффективно.
Если воздух, выходящий из внутреннего блока имеет посторонний запах, то это может означать появление загрязнения на внутреннем блоке, в воздушном фильтре или на стене (ковре) около кондиционера.
Тепловая работа будет приводить к деформации пластика и появлению треска, это нормальное явление.
Движение хладагента и конденсата будет приводить к появлению соответствующих звуков — бульканья и плеска.
Если прибор перестал работать, появился запах гари, виден дым, немедленно отключите прибор и отсоедините вилку от розетки. Обратитесь в техпомощь.

Когда кондиционер будет вне эксплуатации долго время
Просушите прибор запустив режим обогрева на 1-2 часа. После чего можно отключать его от сети и убирать элементы питания из пульта.
Для повторного подключения потребуется больше действий. Сначала необходимо убедиться, что около обоих блоков нет препятствий для движения воздуха. Проверьте чистоту воздушного фильтра. Подключите прибор к сети и проверьте работу заземления. Устанавливаем элементы питания в пульт.

Место установки
Подбирая место необходимо убедиться, что есть куда отводить воду (конденсат). Также необходимо проверить, что в данном месте шум от работы прибора не будет мешать соседям.
Нельзя использовать устройство в местах с соленым, влажным климатом. Недопустимо применять его в помещениях, где возможно появление горючих веществ, сероводорода. Не следует применять прибор в местах, где ожидаемо большое количество машинного масла в воздухе.
Не устанавливайте прибор слишком близко к чувствительной электронике, высокочастотному оборудованию.

Меры предосторожности
Данный прибор должен быть подключен к электросети через розетку достаточной мощности. Проверьте перед началом эксплуатации наличие и работоспособность заземления.
Недопустимо самостоятельно чинить, переделывать, модифицировать прибор и его компоненты, провод питания.
Все действия с прибором, который подключен к сети питания должны выполняться сухими руками.
Не ставьте предметы (особенно твердые, с острыми краями и тяжелые) на провод питания.
Не вставляйте посторонние предметы в отверстия корпуса кондиционера. Внутри работает высокоскоростной вентилятор, который может нанести вам травму.
Не направляйте холодный поток на себя и других людей.
Не рекомендуется размещать под прибором электроприборы и мебель, поскольку из него может капать конденсат.
Если процесс охлаждения полностью нарушен, то необходимо проверить прибор на предмет утечки хладагента.

Кондиционер тошиба инструкция по эксплуатации. Инструкции для кондиционеров Toshiba, сплит систем, пультов

Исключительное качество сборки, лучшие рабочие параметры и продуманная до мелочей функциональность представлены в японских кондиционерах , которые не только охлаждают или нагревают, но еще и активно очищают воздух, создавая здоровую и комфортную атмосферу в помещении.

Обзор товарного ряда

Эта торговая марка предлагает большой выбор двухкомпонентных (сплит) и мульти-сплит систем с разнотиповыми внутренними модулями, многозональных VRF установок и тепловых насосов.

Модельный ряд компонентных систем TOSHIBA имеет несколько линеек кондиционеров с инверторным управлением компрессором, которые завоевали наибольшую популярность среди покупателей благодаря своей экономичной в плане потребления энергии работе. Это было достигнуто за счет того, что прибор функционирует непрерывно, без лишних отключений и включений, а мощность регулируется в зависимости от внешних условий, к которым легко адаптируется компрессор постоянного тока.

Настенные сплит-системы

У настенных сплитов инверторные кондиционеры TOSHIBA в серии N3KVR, помимо стильного дизайна и минимальных затрат на электричество, имеют мощную систему фильтрации с несколькими уровнями очистки.

Это единственные на данный момент устройства климат-контроля на рынке, которые имеют встроенный настоящий очиститель. Он способен в несколько раз быстрее производить обработку воздуха.

Дополнительно система снабжена ионным, антибактериальным и плазменным фильтрами – это полноценная защита от бактерий, вирусов, пыли, грязи, шерсти и пыльцы у остальных серий инверторов.

К функциональным особенностям стандартных и инверторных кондиционеровTOSHIBA настенного типа относятся:

  • быстрое достижение и точное поддержание установленных температурных параметров;
  • низкий уровень шума обоих блоков;
  • возможность некоторых серий приборов работать при -20°С на улице;
  • использование фреона безопасного типа в большинстве аппаратов;
  • режим осушения;
  • наличие таймера на сутки, режима «Ночной сон», самодиагностики и автоматической смены режимов.

Цветовое исполнение настенных сплит-систем достаточно разнообразно. Белые, серебристые и черные панели внутренних блоков могут вписаться в любой интерьер.

У двухкомпонентных сплитов и мульти-сплит систем в состав установки могут входить не только настенные внутренние блоки, но и кассетные, канальные, консольные.

Кассетные сплит-системы

Кассетные кондиционеры TOSHIBA представлены в основном 4-поточными моделями стандартных и более компактных размеров. Они легко встраиваются в ячейку подвесной потолочной конструкции и распределяют воздух объемно в нескольких направлениях. Это обуславливает отсутствие сквозняков в помещении и чистоту самой распределительной решетки – на ней не собирается пыль.

Компактные кассетные блоки соответствуют классу энергопотребления А, при этом имея высокие показатели холодо- и теплопроизводительности, достигающие 11,2 кВт. Шум при включенном кондиционере подобен человеческому шепоту. Лучше всего данный тип оборудования подойдет для помещений с потолками от 3,5 м и площадью до 125 м².

Катехиновый фильтр, автоматическое переключение режимов, простой доступ для профилактического обслуживания, множество режимов и настроек делают кассетные кондиционеры данного производителя очень удобными в использовании.

Канальные сплит-системы

Система воздуховодов у канальных кондиционеров TOSHIBA отличается тем, что воздухораспределительные устройства можно установить в любом месте, а это позволяет подавать воздух в помещения любых форм. Вся конструкция скрыта в фальшь-потолке, поэтому интерьер никак не нарушается.

Все канальные устройства этой марки (средне- и высоконапорные) отличаются энергоэффективностью, увеличенным внешним статическим давлением и плавным распределением воздухопотоков. Имеется встроенный дренажный насос, позволяющий отводить конденсат в любое место, который при необходимости устанавливается в прибор.

Система кондиционирования канального типа может не только рециркулировать воздух в помещении, но и подмешивать свежий с улицы, а также охлаждать сразу несколько соседних комнат.

Консольные сплит-системы

Двухвариантный монтаж и конструкция консольных (напольно-потолочных) кондиционеров этой марки делает их удобными в использовании и простыми в установке. Они не занимают лишнее место. Внутреннее устройство монтируется либо на стену чуть выше пола, либо на потолок. Ни подвесных конструкций, ни подведения воздуховодов такой кондиционер не требует в отличие от кассетных и канальных сплитов, но обладает практически такой же мощностью и точностью поддержания температуры.

У консольных систем есть множество удобных режимов и функций, а именно:

  • осушение и вентиляция;
  • режим обогрева пола;
  • регулировка жалюзи;
  • таймер включения и отключения;
  • экономичный режим.

Данную климатическую технику вполне можно использовать как радиаторы отопления, если установить модуль под окном.

Мульти-сплит и мультизональные системы

Многоблочная (мульти) сплит-система позволяет охлаждать и обогревать до пяти соседних помещений одновременно. К одному наружному блоку подключаются от 2 до 5 комнатных. У TOSHIBA есть как инверторные, так и не инверторные серии кондиционеров для составления комбинаций мульти-сплит системы. В качестве внутренних модулей могут использоваться приборы различных типов. Экономное потребление электричества, мощность, бесшумность, активная фильтрация и многофункциональность – основные преимущества многоблочных систем данного производителя. Для больших зданий компания TOSHIBA выпускает многозональные системы VRF с переменным потоком хладагента. Они могут комбинировать до 4 наружных и 48 разнотипных внутренних модулей.

Существуют 3 серии мультизональных систем, которые различаются по мощностным характеристикам: SMMS mini – до 15 кВт, SHRM – 48 кВт, SMMSi – 150 кВт. При этом все составляющие этих систем, соединенные единой связующей магистралью, могут компоноваться между собой.

Более выгодная стоимость эксплуатации, множество функций, 3 варианта управления (индивидуальное, централизованное и сетевое), поддержание температуры с максимальной точностью, обеспечение потребностей нескольких десятков помещений с совершенно разными требованиями – это главные особенности систем VRF от данной японской компании.

Все приборы исключительно японской сборки. Основная часть кондиционеров TOSHIBA способна работать при температуре до -15-20°С зимой совершенно без сбоев.

Маркировка

Шифр из набора букв и цифр и есть маркировка или индекс кондиционеров TOSHIBA, который указывает на отличия друг от друга не только по типу и серии, но и по техническим и функциональным параметрам.

Ни одна фирма на данный момент не имеет единых стандартов по буквенной маркировке. Она может меняться в зависимости от года выпуска изделия и даже небольших новшеств в плате управления. Но все эти данные крайне важны при эксплуатации и обслуживании устройства.

Все, в чем надо разбираться покупателю – это отличия кондиционеров TOSHIBA по индексу в цифровых обозначениях.

Шифры 07, 10, 13, 16, 18, 24, 30 в маркировке обычно соответствуют показателям максимальной мощности, которой может достигать кондиционер, работая на охлаждение. Эти коды будут соответствовать 2 кВт; 2,5 кВт; 3,5 кВт; 4,5 кВт; 5 кВт; 6,5 кВт и 8 кВт.

По всем остальным отличительным особенностям кондиционеров TOSHIBA по индексу покупателя могут проконсультировать менеджеры в магазине или работники официального представительства в России.

Ремонт и запчасти

Неисправности приборов данного изготовителя – это крайне редкое явление. В большинстве случаев поломки происходят из-за несоблюдения правил монтажа и эксплуатации по инструкции.

Ремонтные работы по замене запчастей и чистке кондиционеров TOSHIBA должен производить только квалифицированный мастер, так как японские устройства климат-контроля имеют наиболее сложные конструкционные особенности.

Как показывает практика, неисправности, обнаруженные пользователем, не столь существенны и требуют небольших вмешательств ремонтной бригады. Обычно люди могут столкнуться с тем, что:

  • кондиционер «течет» или дует теплым воздухом;
  • не работает световая индикация;
  • постоянно срабатывает автоматический перезапуск системы;
  • не работает пульт ДУ;
  • режимы переключаются слишком медленно, прибор долго «думает».

Чаще всего в таких случаях устранение проблемы может потребовать:

  • дозаправки фреоном;
  • прочистки дренажной системы;
  • чистки воздушных фильтров внутреннего модуля;
  • устранения проблем с электроникой;
  • замены батарейки в пульте ДУ.

При подозрениях на неисправность следует сразу вызывать соответствующие службы и ознакомиться с инструкцией.

Серьезные поломки кондиционеров TOSHIBA требуют замены таких запчастей, как компрессор, магнитный пускатель, конденсатор наружного блока, плата управления, 4-ходовый клапан и так далее.

Чтобы избежать замены дорогостоящих запчастей, следует регулярно поводить профилактическое обслуживание и следовать инструкции по эксплуатации. При несоблюдении этих требований покупателем производитель не несет никакой ответственности за оборудование.

Инструкции к пультам ДУ

Подробно и в доступной форме ознакомиться со всеми режимами и функциями кондиционеров можно с помощью инструкции на пульт для кондиционера Toshiba . Для начала стоит изучить информацию о всех клавишах (индикаторах) устройства – их много. И хотя сам прибор достаточно информативен, разобраться в том, как включить таймер или режим высокой мощности, без соответствующей документации будет сложно.

В инструкции к пульту говорится, что кондиционером TOSHIBA можно управлять с помощью панели на самом приборе в случае неисправности устройства дистанционного управления.

Следует помнить, что операция автоматического перезапуска не запрограммирована изначально на заводе, поэтому ее стоит активировать на аппарате самому пользователю. Любой пульт для кондиционера Toshiba содержит инструкцию о том как это сделать.

Хотя модели с функцией “тепло-холод” очень популярны среди покупателей, многие не задумываются о том, чтобы включить кондиционер на обогрев, и используют его только летом. Однако в период, когда в Краснодарском крае холодает, а центральное отопление еще не включили, самое время вспомнить о функциональных возможностях столь распространенного климатического оборудования, которое наверняка уже установлено в вашем доме или квартире, либо вы собираетесь его приобрести. Да. Ваш кондиционер, скорее всего, способен обеспечить Ваш дом комфортным и уютным теплом.

Прочитав статью, Вы узнаете:

Можно ли включать кондиционер на обогрев?

При охлаждении внутренний блок кондиционера является испарителем, а внешний – конденсатором. При этом тепло выделяется из внешнего блока. Выделяемое тепло – это следствие процесса “охлаждения”, дополнительная энергия на теплоотдачу не затрачивается. Если поменять местами функции внутреннего и внешнего блока, и сделать испарителем – внешний, а конденсатором – внутренний блок, то кондиционер весьма экономично будет работать на обогрев. Как это сделать?

Процессы охлаждения и обогрева происходят за счет сжимания и разжимания хладагента, выходящего из компрессора и текущего по специальным трубкам в определенном направлении. Четырех-ходовой клапан в наружном блоке кондиционера переключает режимы “тепло-холод” с одного на другой, запуская течение хладагента по противоположному пути. Вследствие чего функции внутреннего и внешнего блоков меняются на противоположные и, соответственно, происходит переключение режима кондиционера с охлаждения на обогрев.

То есть, ответом на вопрос: “можно ли включать кондиционер на обогрев”, будет следующий. Если в Вашем кондиционере установлен четырех-ходовой клапан, то можно. Как правило, в инструкции к модели, среди прочих, будет указан режим “Нагрев”.

Почему обогрев кондиционером экономически выгоден?

Кондиционер способен “извлекать тепло” из окружающей среды путем конденсации жидкости, находящейся во втягиваемом воздухе. Как это происходит? Фреон конденсирует в термоблоке под высоким давлением. Жидкий фреон попадает в наружный блок, где давление резко снижается, вновь превращая фреон в газ.

Итак, 2-3 кВт тепла, полученных из окружающей среды и 1 кВт электроэнергии дают в сумме 3-5 кВт тепла для обогрева помещения. Получаем, как минимум, в 3 раза больше энергии, чем расходуем. Выгодно, не правда ли?

Когда можно включать кондиционер на обогрев?

Ответ кажется очевидным: когда похолодает, и температура в помещении перестанет быть комфортной без обогрева. Однако, есть температурные ограничения для этого режима, смотрите инструкцию или читайте ниже. Как правило, высокая эффективность работы неинверторных сплит-систем на тепло, наблюдается до -5ºС, инверторных моделей – до -15ºС, затем эффективность падает, т.е. наиболее целесообразно использовать кондиционер на обогрев именно в межсезонье.

Как правильно включить режим обогрева на кондиционере?

Первым делом проверьте, что:

  1. Кондиционер поддерживает режим обогрева;
  2. Температура воздуха на улице не противоречит указанному рабочему диапазону, указанному в инструкции к кондиционеру.

Чтобы включить функцию обогрева на кондиционере при помощи пульта управления, независимо от модели, нужно выполнить несколько простых действий:


  1. Возьмите пульт ДУ от вашего кондиционера и включите прибор в обычном режиме, т.е. нажмите кнопку включения «ON / OFF».
  2. На пульте должна быть кнопка «MODE». Нажмите её и переключайте режимы, пока на экране не высветится значок “солнышка” или надпись «HEAT».
  3. Нажмите клавишу «HEAT» (или значок «солнышко»). Это позволит перевести сплит-систему в режим обогрева и нагреть комнату до 30ºС.
  4. Если на вашем пульте нет кнопки «MODE», посмотрите на кнопки со значками “снежинка”, “вентилятор”, “капелька”, “солнышко”. Нажмите «солнышко». Если на пульте нет ни «солнышка», ни «НЕАТ», но другие режимы отображаются, значит, ваш кондиционер не поддерживает функцию обогрева.
  5. Обратите внимание на кнопки с пометками «+» и «-». Они позволяют настраивать температуру от 1ºС и выше. Воспользовавшись ими, выставьте комфортные для себя условия (установленная температура должна быть выше той, которая существует на данный момент в комнате). Или воспользуйтесь клавишами «вверх» и «вниз».
  6. Обязательно подождите около 5-10 минут. Теплый воздух пойдет не сразу. Сначала включится вентилятор, потом начинает нагреваться воздух. Но обратите внимание, прибор должен реагировать на ваши действия (пищать, мигать, включаться / выключаться).

Можно, наоборот, сначала настроить обогрев на пульте и только после этого включить кондиционер (нажать кнопку «ON»). Для некоторых моделей именно этот порядок считается правильным.

Если у вас по какой-то причине нет пульта управления, можно включить функцию обогрева на самом кондиционере, точнее, воспользовавшись панелью управления, расположенной на корпусе внутреннего блока (на ряде моделей такая панель скрыта, см. инструкцию).

Итак, чтобы включить кондиционер на обогрев без пульта, выполните следующие действия:

  1. Включите кондиционер.
  2. Найдите на дисплее значок «солнышко» и нажмите.
  3. Подождите около 5-10 минут.


Если вы потеряли “родной” пульт ДУ, купите , который подойдет и для вашей сплит-системы.

Можно ли включать кондиционер зимой (обогрев)?

Включить кондиционер для обогрева зимой, если у него есть такой режим, конечно, можно. Но нужно учитывать температурные ограничения и возможности вашей модели. Чтобы кондиционер мог нормально функционировать при низких температурах даже зимой, нужно оборудовать внешний блок так называемым “зимним комплектом”, в основе которого – устройство РДК и нагреватели. Зимний комплект препятствует образованию льда на внешнем блоке и внутри него, способствует выведению влаги из блока-испарителя.

Установив на кондиционер, можно пользоваться им в режиме обогрева даже при -20ºС за окном.


При какой температуре включать кондиционер на обогрев?

Допустимый нижний температурный барьер окружающего воздуха для кондиционеров, работающих на хладагенте R-22 составляет -5 ºС, на R-410A до -10ºС для неинверторных моделей, и до -15ºС для инверторных. При более низких температурах компрессорное масло замерзает, перестает растворяться в хладагенте, что приводит к “сухому пуску” кондиционера, что может в дальнейшем привести к поломке компрессора. Для работы кондиционеров на обогрев при более низких температурах, необходимо установить «зимний комплект». Мы рекомендуем включать кондиционер на обогрев при температуре окружающей среды до 0ºС. При запуске сплит-системы на обогрев, обратите внимание, чтобы наружный блок не был обледеневшим, т. к. в этом случае существует угроза поломки вентилятора внешнего блока. При работе сплит-системы на обогрев ниже минимально допустимой температуры окружающей среды, обязательно проведите сервисное обслуживание кондиционера перед запуском кондиционера на холод, т.к. может понадобиться дозаправка фреоном.

Что делать, если обогрев не включается?

Вы всё сделали правильно, подождали 5-10 минут или даже больше, но кондиционер все равно не нагревает воздух?

  1. Проверьте по инструкции, есть ли в вашей модели данный режим? Даже если на пульте есть «солнышко» или HEAT, это не значит, что кондиционер поможет нагревать. Производители часто используют стандартные пульты для всех своих устройств.
  2. Повторите действия сначала, внимательно читая родную инструкцию и прислушиваясь к реакции сплит-системы. Через 10-15 минут после включения, поднесите руку к прибору и проверьте, идет ли из него тепло.
  3. Если при правильном нажатии кнопки «солнышко» / «НЕАТ» мигают, поменяйте батарейки на пульте или просто вытащите их и вставьте снова.
  4. Если режим обогрева есть, но не работает, то, возможно, в сплит-системе недостаточно фреона. Обратитесь в сервисный центр, который вас обслуживает, или позвоните в нашу компанию, мы поможем вам разобраться.

Скачайте инструкцию к вашей сплит-системе

Если статья Вам не помогла справиться с проблемой, посмотрите инструкции по кондиционерам:

Hitachi:

  • кондиционер хитачи 10Mh2-14Mh2. Как включить обогрев – стр. 25-48
  • hitachi инструкция для пульта spx-rcda – как включить на обогрев

      Настенный кондиционер Daiseikai SKVR-E. Инструкция по эксплуатации Язык: RU | pdf 396.76 Kb

      Настенный кондиционер Daiseikai NKHD-E и NKD-E. Инструкция по эксплуатации. Язык: RU | pdf 2.00 Mb

      Настенный кондиционер серии Daiseikai PKVP-E и PKVP-ND. Инструкция по монтажу и эксплуатации. Язык: EN | pdf 2.79 Mb

      Настенный кондиционер Toshiba RAS-10SKHP-ES, RAS-13SKHP-ES, RAS-10SKP-ES, RAS-13SKP-ES. Инструкция по эксплуатации. Язык: RU | pdf 756.80 Kb

      Настенный кондиционер Toshiba RAS-18SKHP-ES, RAS-24SKHP-ES, RAS-18SKP-ES, RAS-24SKP-ES. Инструкция по эксплуатации. Язык: RU | pdf 1.44 Mb

      Консольный внутренный блок сплит- и мультисплит-системы Toshiba RAS-(B) 10, 13, 18UFV. Инструкция по эксплуатации. Язык: RU | pdf 3.22 Mb

      Канальный внутренный блок мультисплит-системы Toshiba RAS-M10GDCV-E, RAS-M13GDCV-E, RAS-M16GDCV-E. Инструкция по эксплуатации. Язык: RU | pdf 1.24 Mb

      Настенный внутренний блок мультисплит-системы Toshiba RAS-M10, 13, 16SK(C)V. Инструкция по эксплуатации. Язык: RU | pdf 479.97 Kb

      Cплит-системы настенные серии NKP- NKHP. Инструкция по эксплуатации. Язык: RU, DE | pdf 1.21 Mb

      Cплит-системы настенные серии GKP-GKHP. Инструкция по эксплуатации.

      Cплит-системы настенные серии SKHP. Инструкция по эксплуатации. Язык: RU, DE, ARAB | pdf 849.01 Kb

      Cплит-системы настенные серии 13 GKV. Инструкция по эксплуатации. Язык: RU, DE, ARAB | pdf 582.87 Kb

      Cплит-системы настенные серии SKV. Инструкция по эксплуатации. Язык: RU | pdf 460.54 Kb

      Cплит-системы настенные серии Daiseikai NKD-NKHD. Инструкция по эксплуатации. Язык: RU, DE, ARAB | pdf 675.32 Kb

      Cплит-системы настенные серии SKSX 07, SKSX 09. Инструкция по эксплуатации. Язык: RU, EN | pdf 236.82 Kb

      Cплит-системы настенные серии SKSX 12. Инструкция по эксплуатации. Язык: RU, EN | pdf 1.17 Mb

      Настенные сплит-системы серии Daiseikai SKVP-ND. Инструкция по монтажу, эксплуатации и сервисному обслуживанию. Язык: RU | pdf 1.17 Mb

      Сплит-системы настенные серии UKP-E, UKP-ES. Инструкция по эксплуатации. Язык: RU | pdf 2.55 Mb

      Cплит-системы настенные серии YK-E, YKH-E, YKX. Инструкция по эксплуатации. Язык: ru | pdf 429.56 Kb

      Настенные внутренние блоки сплит-систем Toshiba серии Digital Inverter и Super Digital Inverter (RAS-SM562KRT-E, RAS-SM802KRT-E). Инструкция по использованию. Язык: ru | pdf 618.32 Kb

      Канальные внутренние блоки Toshiba RAS-SM562BT-E – RAS-SM1402BT-E. Инструкция по эксплуатации. Язык: ru | pdf 881.41 Kb

      Подпотолочные внутренние блоки сплит-систем Toshiba серии Digital Inverter и Super Digital Inverter. Инструкция по эксплуатации. Язык: ru | pdf 524.31 Kb

      Кассетные внутренние блоки RAV-SM562UT-E, 802UT-E, 1102UT-E, 1402UT-E. Инструкция по эксплуатации. Язык: ru | pdf 546.64 Kb

      Канальные внутренние блоки сплит-систем Toshiba серии Digital Inverter и Super Digital Inverter (RAS-SM561BT-E – RAS-SM1401BT-E). Инструкция по эксплуатации. Язык: ru | pdf 506.49 Kb

      Мультисплит-система (кондиционеры) серии VRF-системы SMMS-I. Инструкция по монтажу и эксплуатации. Язык: ru | pdf 2.48 Mb

      Мультисплит-система (кондиционеры) серии VRF-системы SMMS-I. Инструкция по монтажу и эксплуатации (язык-англ.) Язык: ru | pdf 2.17 Mb

      Настенные внутренние блоки серии MMK-AP0073H . .. MMK-AP0243H. Инструкция по монтажу и эксплуатации. Язык: ru | pdf 1.60 Mb

      Системы мультизональные серии MMS. Инструкция по монтажу и эксплуатации. Язык: ru | pdf 164.84 Kb

      Мини-системы серии MiNI SMMS. Инструкция по монтажу и эксплуатации. Язык: ru | pdf 4.35 Mb

      VRF-системы Toshiba серии SMMS. Инструкция по проектированию. Язык: RU | pdf 20.17 Mb

      Настенная сплит-система Toshiba серии EKV: внутренний блок RAS-07, 10, 13, 16EKV, наружный блок RAS-07, 10, 13, 16EAV. Инструкция по монтажу. Язык: RU | pdf 2.20 Mb

      Настенная сплит-система Toshiba серии RAS-18,24NKP – NKHP: внутренний блок RAS-18, 24NK; наружный блок RAS-18, 24N. Инструкция по монтажу. Язык: RU | pdf 705.15 Kb

      Настенная сплит-система Toshiba серии RAS-10UKP, 13NKP: внутренний блок RAS-10UK, RAS-13NK; наружный блок RAS-10N, RAS-13N. Инструкция по монтажу. Язык: RU | pdf 460.53 Kb

      Настенная сплит-система Toshiba серии RAS-07,10SKP – SKHP: внутренний блок RAS-07, 10SK; наружный блок RAS-07, 10S. Инструкция по монтажу. Язык: RU | pdf 1.36 Mb

      Настенная сплит-система Toshiba серии RAS-12SKSX: внутренний блок RAS-07, 10, 13 SKDX, RAS-12, 13 SKPX, RAS-12 SKSX; наружный блок RAS-07, 10 SADX, RAS-12, 13 S2AX, RAS-12 SASX. Инструкция по монтажу. Язык: RU | pdf 6.40 Mb

      Настенная сплит-система Toshiba серии RAS-13SKP – SKHP: внутренний блок RAS-13 SKHP; наружный блок RAS-13 S2AH. Инструкция по монтажу. Язык: RU | pdf 4.18 Mb

      Настенная сплит-система Toshiba серии SKV и SKVR типоразмеры 10-13-16: внутренний блок RAS-10, 13, 16SKV(R) ; наружный блок RAS-10, 13, 16SAV(R). Инструкция по монтажу. Язык: RU | pdf 6.41 Mb

      Настенная сплит-система Toshiba серии SKHP-ES: внутренний блок RAS-18, 24SKHP-ES; наружный блок RAS-18, 24S2AH-ES. Инструкция по монтажу. Язык: RU | pdf 2.44 Mb

      Настенная сплит-система Toshiba серии SKHP-ES: внутренний блок RAS-07SKP, RAS-07SKHP; наружный блок RAS-07SA, RAS-07S2AH. Инструкция по монтажу. Язык: RU | pdf 1.35 Mb

      Настенная сплит-система Toshiba серии SKHP-ES: внутренний блок RAS-10, 13SKHP; наружный блок RAS-10, 13S2AH. Инструкция по монтажу. Язык: RU | pdf 747.79 Kb

      Настенная сплит-система Toshiba серии PKVP-E и PKVP-ND: внутренний блок RAS-07PKVP-E, RAS-10PKVP-E, RAS-13PKVP-E, RAS-16PKVP-E, RAS-18PKVP-E, RAS-07PKVP-ND, RAS-10PKVP-ND, RAS-13PKVP-ND, RAS-16PKVP-ND, RAS-18PKVP-ND; наружный блок RAS-07PAVP-E, RAS-10PAVP-E, RAS-13PAVP-E, RAS-16PAVP-E, RAS-18PAVP-E, RAS-07PAVP-ND, RAS-10PAVP-ND, RAS-13PAVP-ND, RAS-16PAVP-ND, RAS-18PAVP-ND. Инструкция по монтажу. Язык: RU | pdf 2.16 Mb

      Настенная сплит-система Toshiba серии N3KV и N3KVR типоразмеры 18 – 22: внутренний блок RAS-18, 22N3KV(R) , наружный блок RAS-18, 22N3AV. Инструкция по монтажу. Язык: RU | pdf 3.60 Mb

      Настенная сплит-система Toshiba серии N3KV и N3KVR типоразмеры 10, 13, 16: внутренний блок RAS-10, 13, 16N3KV(R), наружный блок RAS-10, 13, 16N3AV(R). Инструкция по монтажу. Язык: RU | pdf 3.65 Mb

      Настенная сплит-система Toshiba серии RAS-10N3KV-E: внутренний блок RAS-10N3KV, наружный блок RAS-10N3AV. Инструкция по монтажу. Язык: RU | pdf 2.99 Mb

      Настенная сплит-система Toshiba серии NKV: RAS-10, 13, 16NKV / RAS-10, 13, 16NAV. Инструкция по монтажу. Язык: RU | pdf 361.02 Kb

      Настенная сплит-система Toshiba серии Daiseikai JKVP: RAS10JKVPE / RAS10JAVPE, RAS13JKVPE / RAS13JAVPE, RAS10JKCVP / RAS10JACVP, RAS13JKCVP / RAS13JACVP. Инструкция по монтажу. Язык: RU | pdf 393.12 Kb

      Настенные сплит-системы Toshiba серии RAS-18N3KV-E/ RAS-18N3AV-E, RAS-22N3KV-E / RAS-22N3AV-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 6.30 Mb

      Настенные сплит-системы Toshiba серии RAS-07SKSX / RAS-07S2AX, RAS-09SKSX / RAS-09S2AX. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 3.72 Mb

      Настенные сплит-системы Toshiba серии RAS-24NKHD-E4 / RAS-24UAH-E4, RAS-18NKHD-E4 / RAS-18UAH-E4, RAS-24NKD-E4 / RAS-24UA-E4, RAS-18NKD-E4 / RAS-18UA-E4, RAS-24NKD-AR4 / RAS-24UA-AR4, RAS-18NKD-AR4 / RAS-18UA-AR4, RAS-24NKDX4 / RAS-24UAX4, RAS-18NKDX4 / RAS-18UAX4, RAS-24NKDX4-T / RAS-24UAX3-T1, RAS-18NKDX4-T2 / RAS-18UAX4-T2. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 7.82 Mb

      Настенные сплит-системы Toshiba серии RAS-18NKHD-E5 / RAS-18NAH-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 5.34 Mb

      Настенные сплит-системы Toshiba серии RAS-07SKHP-E / RAS-07S2AH-E, RAS-10SKHP-E / RAS-10S2AH-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 4.89 Mb

      Настенные сплит-системы Toshiba серии RAS-13NKHD-E / RAS-13UAH-E3, RAS-10NKHD-E / RAS-10UAH-E3, RAS-07NKHD-E / RAS-07UAH-E3, RAS-13NKD-E / RAS-13UA-E3, RAS-10NKD-E / RAS-10UA-E3, RAS-07NKD-E / RAS-07UA-E3. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 5.91 Mb

      Настенные сплит-системы Toshiba серии RAS-10SKHP-ES / RAS-10S2AH-ES, RAS-10SKP-ES / RAS-10SA-ES. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 6.82 Mb

      Настенные сплит-системы Toshiba серии RAS-13SKHP-ES / RAS-13S2AH-ES. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 10.15 Mb

      Настенные сплит-системы Toshiba серии RAS-18SKHP-ES / RAS-18S2AH-ES, RAS-24SKHP-ES / RAS-24S2AH-ES, RAS-18SKP-ES / RAS-18SA-ES, RAS-24SKP-ES / RAS-24SA-ES. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 9.40 Mb

      Настенные сплит-системы Toshiba серии RAS-24UKHP-E3 / RAS-24UAH-E3, RAS-18UKHP-E3 / RAS-18UAH-E3, RAS-24UKP-E3 / RAS-24UA-E3, RAS-18UKP-E3 / RAS-18UA-E3, RAS-24UKP-AR3 / RAS-24UA-AR3, RAS-18UKP-AR3 / RAS-18UA-AR3, RAS-24UKPX3 / RAS-24UAX3, RAS-18UKPX3 / RAS-18UAX3, RAS-24UKPX3-T / RAS-24UAX3-T, RAS-18UKPX3-T2 / RAS-18UAX3-T2. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 8.89 Mb

      Настенные сплит-системы Toshiba серии RAS-10SKV2-E / RAS-10SAV2-E, RAS-13SKV2-E / RAS-13SAV2-E, RAS-16SKV2-E / RAS-16SAV2-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 5.89 Mb

      Настенные сплит-системы Toshiba серии RAS-18SKV-E, RAS-22SKV-E , RAS-18SKVR-E, RAS-22SKVR-E / RAS-18SAV-E, RAS-22SAV-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 9.31 Mb

      Настенные сплит-системы Toshiba серии RAS-13SKV-E / RAS-13SAV-E, RAS-16SKV-E / RAS-16SAV-E, RAS-10SKVR-E / RAS-10SAVR-E, RAS-13SKVR-E / RAS-13SAVR-E, RAS-16SKVR-E / RAS-16SAVR-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 7.86 Mb

      Настенные сплит-системы Toshiba серии RAS-10SKVR-E2 / RAS-10SAVR-E2. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 5.37 Mb

      Настенные сплит-системы Toshiba серии RAS-13SKVR-E2 / RAS-13SAVR-E2. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 25.02 Mb

      Настенные сплит-системы Toshiba серии RAS-18SKV2-E / RAS-18SKV-E, RAS-18SAV2-E1 / RAS-18SAV-E3. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 4.58 Mb

      Настенные сплит-системы Toshiba серии RAS-B10SKVP-E / RAS-10SAVP-E, RAS-B13SKVP-E / RAS-13SAVP-E, RAS-B16SKVP-E / RAS-16SAVP-E, RAS-10SKVP-ND / RAS-10SAVP-ND, RAS-13SKVP-ND / RAS-13SAVP-ND, RAS-16SKVP-ND / RAS-16SAVP-ND. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 13.79 Mb

      Настенные сплит-системы Toshiba серии RAS-07PKVP-E / RAS-07PAVP-E, RAS-10PKVP-E / RAS-10PAVP-E, RAS-13PKVP-E / RAS-13PAVP-E, RAS-16PKVP-E / RAS-16PAVP-E, RAS-18PKVP-E / RAS-18PAVP-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 22.36 Mb

      Настенные сплит-системы Toshiba серии RAS-10N3KVR-E / RAS-10N3AVR-E, RAS-13N3KVR-E/ RAS-13N3AVR-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 9.06 Mb

      Настенные сплит-системы Toshiba серии RAS-16N3KVR-E / RAS-16N3AVR-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 8.38 Mb

      Настенные сплит-системы Toshiba серии RAS-18N3KVR-E / RAS-18N3AV-E, RAS-22N3KVR-E / RAS-22N3AV-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 6.04 Mb

      Настенные сплит-системы Toshiba серии RAS-10N3KV-E / RAS-10N3AV-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 6.28 Mb

      Настенные сплит-системы Toshiba серии RAS-13N3KV-E / RAS-13N3AV-E. Инструкция по обслуживанию и ремонту. Язык: EN | pdf 7.04 Mb

      Оконные кондиционеры Toshiba серии RAC … Эй-Эйч-Ай Керриер | 2015 | Язык: RU | pdf 20.50 Mb

В средней полосе России в течение года изменения температуры от – 30 зимой и до +35 летом считаются нормой. Корректировка температуры в помещении для комфортного состояния человека актуальна как летом, так и зимой. Хотя со словом “отопление” у нас ассоциируются классические радиаторы отопления, я предлагаю рассмотреть альтернативный или дополнительный способ поддержания тепла в доме или на даче. Практически во всех современных кондиционерах есть функция работы на обогрев. Я Вам расскажу о преимуществах данной функции не только как специалист, но и как активный пользователь отопления кондиционером.

Как включить режим “Обогрев” или “Тепло”?


На пульте управления нажимайте кнопку “Mode” меняя режимы, пока не появится “солнышко”.

На тепло кондиционер начинает работать не сразу. Для начала обогрева ему понадобится до 10 минут.

Что делать если кондиционер не включается на тепло (обогрев)

На некоторых моделях кондиционеров при переключении режимов значок солнышко или Heat не появляется, а в характеристиках данная функция заявлена. Секрет прост. Господа, внимательно читайте инструкции ко всему, что приобретаете! Скорее всего у вашей модели защита от первого включения на обогрев. Нам такая заморочка встречалась у кондиционеров Neoclima и Shivaki . Нужно выключить кондиционер от пульта, далее вынимаем батарейки и выключаем кондиционер от сети. Возвращаем все обратно и вуаля значок солнышко появился. Ждем 5-10 минут, и встречаем африканский ветер.

Внимание! Прежде чем эксплуатировать кондиционер на обогрев дочитайте статью до конца.

Преимущества отопления кондиционером:

Экономия электроэнергии

Отопление электрообогревателем

Классический электрообогреватель для того, чтобы обогреть помещение в 15 кв.м потребляет примерно от 1.5 кВт до 2 кВт. Обогрев будет не равномерным и температура воздуха рядом с отопителем будет значительно выше той, что в остальных частях помещения и потому режим работы обогревателя будет выставлен на большую температуру, чем требуется. Время, за которое электрообогреватель способен довести температуру помещения до комфортной для человека может превысить 1 час.

Обогрев кондиционером

Потребление электроэнергии кондиционером в режиме обогрева для помещения в 15 кв.м. не выше 0.7 кВт. Ч., то есть более чем в 2 раза ниже. Такое низкое энергопотребление кажется невозможным, если не знать принципа работы кондиционера на обогрев. Сам кондиционер не производит тепло, он его только доставляет в помещение путем теплообмена. Тот же принцип, что и на охлаждение, только наоборот. Тепло забирается в помещения с улицы, а холод выводится наружу. Расход электроэнергии происходит только на работу компрессора и вентиляторов.

Отопление квартиры в межсезонье.

В межсезонье, когда центральное отопление еще включили, а температура за бортом уже ниже 10 градусов приходится включать обогреватели. Хотя это время не превышает один месяц осенью и возможно при ранних заморозках весной, но в совокупности с летним охлаждением это дополнительный немаловажный аргумент в пользу необходимости в вашей квартире. Кроме высокой энерго эффективности очень приятна такая функциональная способность кондиционера как автоматическая работа поддержания заданной температуры в режиме Auto . Вам только нужно включить кондиционер на тепло или холод, задать комфортную для вас температуру и поддержание температуры больше не буде требовать вашего участия.

Сложности отопление на даче

Дачный домик это то место, где проживание сезонное и редко требуется дорогостоящее капитальное отопление. Кроме того отсутствие газификации в садовых товариществах делает отопление не дешевым удовольствием. На высокую цену отопления накладывается лимит в потреблении электричества из-за нехватки мощностей, что делает отопление электрообогревателями невозможным. На загруженные сети накладываются так же перепады напряжения.

Дачное отопление кондиционером

В дачных домах, где чаще всего стены состоят из легких конструкций утепленных внутри и отделанный декоративной отделкой внутри и снаружи. Такие стены хорошо работают на сдерживание температуры, но никак температуру не аккумулируют. По этой причине требуется постоянный источник тепла. Это делает межсезонное отопление одновременно всего дома затратным, да и ненужным по причине непостоянного проживания. Установка кондиционеров в разных помещениях дает возможность задавать разную температуру, что дает дополнительную возможность для экономии электроэнергии. Вместе с низкой стоимостью отопления кондиционером важна также быстрота доведения температуры до комфортной. За счет способности прогона большого объема воздуха через теплообменник воздух в помещении быстро нагревается. В некоторых кондиционерах есть функция защиты от перепадов напряжения, что так же немаловажно в дачных поселках при нестабильном энергоснабжении.

Минусы обогрева помещения кондиционером

Существенным недостатком обогрева помещения кондиционером является то, что продолжительная работа кондиционера в этом режиме при уличной температуре ниже 0 градусов не желательна. Даже если Вы прочитали в инструкции что кондиционер работает например до – 10, то это не совсем так. Работа при отрицательных температурах предполагает подогрев отвода конденсата. Связанно это по большей части с тем, что конденсат при режиме “обогрев” образуется в наружном блоке и стекая замерзает в отводе дренажа, образуя пробку. После чего лед намерзает внутри наружного блока. Лед намерзая может повредить вентилятор. Кроме того при низких температурах энергоэффективность кондиционера падает. Если Ваш кондиционер специально не рассчитан производителем для низких температур, то продолжительная работа в режиме обогрева, при уличной температуре ниже -7ºC неминуемо приведет к его поломке.


Тепловой насос – кондиционер для отопления

Тепловые насосы, это по сути те же сплит-системы, но специально адаптированы для работы при очень низкие температуры. На рынке представлены тепловые насосы для работы при -25°C, -30°C, и даже до -40°C. Подробнее о тепловых насосах

  1. Излyчaтeль инфpaкpacного cигнaлa yпpaвлeния
  2. Кнопкa пycкa/оcтaновки
  3. Кнопкa выбоpa peжимa (MODE)
  4. Кнопкa тeмпepaтypы (TEMP)
  5. Кнопкa cкоpоcти peжимa вeнтилиpовaния (FAN)
  6. Кнопка качания жалюзи (SWING)
  7. Кнопкa ycтaновки жaлюзи (FIX)
  8. Кнопкa тaймepa включeния (ON)
  9. Кнопкa тaймepa выключeния (OFF)
  10. Кнопкa тaймepa выключeния, ycтaнaвливaeмого пepeд cном (SLEEP)
  11. Кнопка настройки (SET)
  12. Кнопка отмены (CLR)
  13. Кнопкa пaмяти и пpeдвapитeльныx ycтaновок (PRESET)
  14. Кнопка одного прикосновения (ONE-TOUCH)
  15. Кнопкa выcокой мощноcти (Hi-POWER)
  16. Кнопкa экономичного peжимa (ECO)
  17. Кнопкa бecшyмного peжимa paботы (QUIET)
  18. Кнопкa peжимa для комфоpтного cнa (COMFORT SLEEP)
  19. Кнопка Плазменного Воздухоочистителя (PURE) (RAS-10, 13, только для 16SKVR-E)
  20. Кнопка настройки фильтра (FILTER)
  21. Кнопка настройки часов (CLOCK)
  22. Контрольная кнопка (CHK)

Работа в режиме очистки воздуха (RAS-10, 13, 16SKVR-E только)

Во время работы кондиционера воздуха
Haжмитe кнопкy PURE, чтобы активировать или дезактивировать плазменный воздухоочиститель и функцию ионизации воздуха. Плазменный воздухоочиститель и функция ионизации воздуха могут быть активированы или дезактивированы во время остановки кондиционера воздуха, а ионизатор воздуха включается совместно с плазменным воздухоочистителем.
Пpимeчaниe: Индикатор работы ФИЛЬТРА (оранжевый) включается после того, как PURE отработал примерно 1000 часов.

Работа в режиме Hi-POWER

Для автоматического управления температурой воздуха в помещении и потоком воздуха для более быстрого охлаждения или обогрева (во всех режимах, кроме DRY и FAN ONLY) Haжмитe кнопкy Hi-POWER: Для нaчaлa и оcтaновки paботы.

Дом не кажется уютным, если в нем слишком жарко или холодно. В условиях города Харькова, климатическая техника становится более востребованной и популярной. Кондиционеры все плотнее входя в нашу жизнь. Магазин 23С поможет Вам и сделать Вашу жизнь более комфортной.

Toshiba RAS-16TKVG-EE / RAS-16TAVG-EE цена

Описание Toshiba RAS-16TKVG-EE / RAS-16TAVG-EE

Один из самых тихих кондиционеров Toshiba RAS-16TKVG-EE / RAS-16TAVG-EE из серии TKVG Inverter Seiya. Уровень шума составляет всего 22 дБа, его можно сравнить с шепотом человека или тихим шелестом листвы. Это идеальный агрегат для детской комнаты или спальни площадью до 42 м2. Линейка TKVG Seiya имеет широкий выбор моделей от самой маломощной всего 1,5 кВт до 7 кВт.

Экономичный и тихий 19 дБа

Инверторная сплит система оснащена мощным компрессором собственного производства, который точно поддерживает температуру в помещении, потребляет на 40% меньше электроэнергии, чем обычный on/off кондиционер, а так же гарантирует долгую и бесперебойную работу в течение многих лет.

Минимальное воздействие на природу и окружающую среду

Новый фреон R32 имеет более низкий коэффициент потенциала глобального потепления, а значит почти безвреден для окружающей среды. Его вязкая структура позволяет проводить дозаправку в любое время вне зависимости от остатка фреона в контуре.

Простая очистка от пыли и самоочистка

Для фильтрации от пыли имеется стандартный сетчатый фильтр. А с помощью технологии самоочистки внутренний блок всегда остается чистым. Вентилятор полностью высушивает испаритель после отключения устройства, что не дает размножаться бактерия, вирусам и неприятному запаху.

Обогрев и охлаждение до -15 градусов

Сплит-система позволяет быстро согреть комнату даже когда на улице -15С. А для того, чтобы его производительность оставалась на том же уровне, есть возможность ручной разморозки наружного блока.

Тихая работа наружного блока

Внешний блок, так же как и внутренний, работает с минимальным уровнем шума, а в режиме тишины на 3-4 дБ ниже обычного. Так что работа кондиционера не побеспокоит ни владельцев, ни их соседей.

Дистанционное управление с пульта

Беспроводной пульт поможет вам сохранить все ранее заданные настройки, установить удобное положение жалюзи или включить режим Hi Power для быстрого охлаждения воздуха. Так же можно задавать время отключения кондиционера по таймеру.

Технические характеристики Toshiba RAS-16TKVG-EE / RAS-16TAVG-EE

Площадь до:

42 м2.

Режимы работы:

обогрев/охлаждение

Компрессор:

Инверторный

Тип:

сплит-система, настенный

Мин. уровень шума:

22 дБА

Фильтры:

Cтандарт

Фильтр тонкой очистки: Фильтр цеолитовый: Дезодорирующий фильтр: Ионизация воздуха: Плазменный фильтр: Антиаллергенный фильтр: Антибактериальный фильтр: Ультрафиолетовая лампа: Управление по wi-fi: Охлаждение:

4.2 кВт.

Обогрев:

5 кВт.

Потребление электричества тепло:

1.4 кВт.

Потребление электричества холод:

1.4 кВт.

Питание:

220-240/50/1  (В/Гц/ф)

Габариты внутреннего блока:

293x798x230 мм

Габариты внешнего блока:

550x780x290 мм

Вес внутреннего блока:

9 кг.

Вес наружного блока:

30 кг.

Размер медной трубки жидкость/газ:

1/4 и 1/2

Мин. температура за окном на холод: Мин. температура за окном на тепло: Производитель:

Toshiba

Страна производства:

Тайланд

Гарантия:

3 года

%PDF-1.6 % 267 0 объект > эндообъект внешняя ссылка 267 73 0000000016 00000 н 0000003227 00000 н 0000003480 00000 н 0000003608 00000 н 0000003685 00000 н 0000003762 00000 н 0000003839 00000 н 0000003916 00000 н 0000003993 00000 н 0000004070 00000 н 0000004101 00000 н 0000004186 00000 н 0000004217 00000 н 0000004302 00000 н 0000004333 00000 н 0000004418 00000 н 0000004449 00000 н 0000004534 00000 н 0000004565 00000 н 0000004650 00000 н 0000004681 00000 н 0000004766 00000 н 0000004792 00000 н 0000005353 00000 н 0000006223 00000 н 0000006259 00000 н 0000006316 00000 н 0000006969 00000 н 0000007685 00000 н 0000008343 00000 н 0000009025 00000 н 0000009484 00000 н 0000010354 00000 н 0000010782 00000 н 0000011235 00000 н 0000011882 00000 н 0000012261 00000 н 0000013131 00000 н 0000013478 00000 н 0000017903 00000 н 0000018320 00000 н 0000018614 00000 н 0000024532 00000 н 0000025120 00000 н 0000025575 00000 н 0000025977 00000 н 0000026506 00000 н 0000027127 00000 н 0000027798 00000 н 0000033145 00000 н 0000035837 00000 н 0000035935 00000 н 0000035980 00000 н 0000036343 00000 н 0000036436 00000 н 0000036481 00000 н 0000036698 00000 н 0000036778 00000 н 0000036823 00000 н 0000037013 00000 н 0000046441 00000 н 0000049090 00000 н 0000049126 00000 н 0000240905 00000 н 0000241088 00000 н 0000241276 00000 н 0000241458 00000 н 0000241886 00000 н 0000247853 00000 н 0000248451 00000 н 0000248879 00000 н 0000249344 00000 н 0000001756 00000 н трейлер ]>> startxref 0 %%EOF 339 0 объект>поток xڤUipSU>e!!immKj1(C 4i^&i&ZB [email protected](eH) 곀?2#:803I(?

Инструкция по использованию контроллера кондиционера Toshiba

Бренд кондиционеров Toshiba выпустил множество различных типов продуктов с более современными и более продвинутыми функциями. Другие основные характеристики аналогичны кондиционерам Toshiba. А чтобы понять основные и новые функции кондиционеров Toshiba, нам нужно разобраться с кнопками и значками на контроллере кондиционера Toshiba. Следующая статья поможет читателям разобраться с кнопками на контроллере кондиционера Toshiba.

1. Назначение кнопок на контроллере кондиционера Toshiba

1. Предустановка: сохраните настройки для последующего использования.

2. Выкл./вкл.: Воздушный выключатель вкл./выкл.

3. Качели: автоматически измените направление ветра и нажмите еще раз, чтобы остановить.

4. Temp: Увеличение/уменьшение температуры.

5. Режим: Переключение режимов, есть 3 режима работы: охлаждение, обогрев и вентиляция.

6. Исправление: двигайте заслонку вверх и вниз по своему усмотрению.

7. One-Touch: полностью автоматическая работа одним нажатием.

8. Power-Sel: кнопка режима энергосбережения.

9. Вентилятор: кнопка регулировки скорости вентилятора.

10.Тихий: Тихий режим работы.

11. Таймер: Таймер вкл/выкл.

12. Комфортный сон: режим работы в спящем режиме.

13. Hi-Power: кнопка высокой мощности.

14. CLR: кнопка «Удалить».

15. Комплект: Кнопка установки.

16. Проверить: кнопку «Тест».

17. Часы: кнопка регулировки времени.

18. Фильтр: Кнопка сброса фильтра, фильтр нуждается в очистке.

19. Сброс: кнопка сброса.

2. Руководство пользователя контроллера кондиционера Toshiba

Охлаждение/обогрев/функция вентилятора

Шаг 1: Нажмите «Режим» и выберите функцию охлаждения, обогрева или вентилятора.

Шаг 2: Нажмите Temp, чтобы установить желаемую температуру.

Шаг 3: Нажмите «Вентилятор», выберите «Авто», «Низкий», «Низкий +», «Средний», «Средний +» или «Высокий».

Чтобы отрегулировать функцию охлаждения, установите минимальную температуру на 17 ° C. Если вы выберете режим только вентилятора, у машины не будет индекса регулировки температуры. Для обогрева максимальная температура будет 30°С.

Изменение направления ветра

Нажмите кнопку Fix в направлении стрелки вниз, чтобы переместить крыльчатку вентилятора вниз, создав эффект мгновенного быстрого охлаждения. Эту функцию следует использовать при запуске машины и требуется быстрое охлаждение.

Когда холод достигнет необходимого уровня, вы хотите переключиться в режим охлаждения, нажмите кнопку Fix в направлении стрелки вверх для активации, холодный воздух будет равномерно распространяться по комнате, чтобы создать максимально комфортное ощущение и помочь пользователям холодное чувство.

Примечание. Не взмахивайте клапанами руками, так как внешняя сила может повредить устройство или создать опасность для пользователей.

Режим Swing поможет вам сделать это, нажмите кнопку Swing, чтобы активировать режим, и нажмите ее еще раз, чтобы остановить.

Режим энергосбережения на кондиционерах Toshiba

Нажмите кнопку Power-Sel, чтобы активировать этот режим. Машина будет ограничивать и контролировать количество потребляемой энергии, чтобы обеспечить пользователям наилучший эффект энергосбережения.

Установка в одно касание на кондиционеры Toshiba

Нажатие One Touch запустит оптимальную температуру и поток воздуха, чтобы создать самую прохладную и комфортную атмосферу для пользователя.

Режим таймера включения/выключения кондиционера Toshiba

В разделе Таймер нажмите стрелку вверх и вниз в области ВКЛ, чтобы выбрать время.Затем нажмите SET, чтобы подтвердить настройку. Чтобы отменить настройку таймера, нажмите кнопку CLR.

Выключаем таймер нажимаем стрелку вверх-вниз области ВЫКЛ и делаем тоже самое что и режим настройки таймера вкл.

Примечание: Когда кондиционер работает, мы можем только выключить или включить один из двух режимов таймера. Однако с помощью ежедневного таймера пользователи могут установить как ВКЛ, так и ВЫКЛ, и он будет активироваться ежедневно.

Спящий режим

Функция комфортного сна автоматически регулирует поток воздуха и автоматически отключается. Нажмите кнопку «Комфортный сон», а затем выберите время выключения, соответственно, 1, 3, 5 или 9 часов, в зависимости от использования.

Предустановленный режим кондиционера Toshiba

Этот режим сохранит функцию для быстрой загрузки позже. Выберите режим, который вы хотите сохранить, а затем нажмите кнопку Preset в течение 3 секунд, чтобы запомнить настройки. Затем на экране управления отобразится значок «P». Нажмите «Предустановка», чтобы запустить функцию предустановки.

Руководство пользователя портативного комнатного кондиционера TOSHIBA

. Руководство пользователя портативного комнатного кондиционера TOSHIBA

. PD1412HRU

PORTABLE PD РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TOSHIBA US (06-19 RT)

Zoctavio

Portable pd Руководство пользователя toshiba us (06-19 RT)….

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Комнатный кондиционер переносного типа. … Прочтите это руководство. Внутри вы найдете много полезных советов о том, как правильно использовать и обслуживать кондиционер.

PORTABLE PD РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TOSHIBA US (06-19 RT)

ползунок. ПРИМЕЧАНИЕ. После подготовки сборки выпускного шланга и регулируемого слайдера окна выберите один из двух следующих способов установки. Пенопласт B. (Клейкий тип- …

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Меры предосторожности Инструкции по эксплуатации Инструкции по установке Инструкции по дистанционному управлению Советы по поиску и устранению неисправностей Уход и чистка RAC-PD0811CRU RAC-PD1011CRU RAC-PD1211CRU RAC-PD1412CRU RAC-PD1412HRU Портативный комнатный кондиционер Предупреждение примечания: Перед использованием этого продукта внимательно прочитайте это руководство и сохраните его в течение …

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Меры предосторожности. Инструкция по эксплуатации. Инструкция по установке. Инструкции по удаленному управлению. Советы по устранению неполадок. Уход и очистка.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Комнатный кондиционер переносного типа. … Предупреждения: Перед использованием этого продукта внимательно прочитайте это руководство и сохраните его для дальнейшего использования. изменить…

  1. руководства.плюс
  2. ТОШИБА
  3. Руководство пользователя портативного комнатного кондиционера TOSHIBA
Не ваше устройство? Поиск руководств / технических описаний:

Информация о файле: приложение/pdf, 26 страниц, 2.19MB

Documentea83fdbf-a9ed-452f-9add-92a40295cae6
 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Комнатный кондиционер переносного типа RAC-PD0811CRU RAC-PD1011CRU RAC-PD1211CRU RAC-PD1412CRU RAC-PD1412HRU
версия BC --0016--22001199

Меры предосторожности
Инструкция по эксплуатации
Инструкция по установке
Уход и очистка
Советы по устранению неполадок
Инструкции по дистанционному управлению
Предупреждения: Перед использованием этого продукта внимательно прочитайте это руководство и сохраните его для дальнейшего использования.  изменить без предварительного уведомления для улучшения продукта.Для получения подробной информации обратитесь к своему дилеру или производителю.
us.toshiba-lifestyle.com

Руководство пользователя Меры предосторожности .................................................. ................................................. ...................... 3
Технические характеристики и особенности устройства ................................................ ...................................... 5
Инструкция по эксплуатации ................................................ ................................................. .......... 6
Инструкция по установке .................................................. ................................................. ... 10
Уход и очистка ...................................................... ................................................. ................. 15
Советы по устранению неполадок ...................................................... ............... .................................. ........... 16
Инструкции по дистанционному управлению ...................................................... .............................................. 17
Прочтите это руководство
Внутри вы найдете много полезных советов о том, как правильно использовать и обслуживать кондиционер.Даже небольшая профилактическая забота с вашей стороны может сэкономить вам много времени и денег в течение всего срока службы вашего кондиционера. Вы найдете много ответов на распространенные проблемы в советах по устранению неполадок — вы должны быть в состоянии решить большинство из них быстро, прежде чем звонить в службу поддержки. Эти инструкции могут не охватывать все возможные условия использования, поэтому при установке, эксплуатации и обслуживании этого продукта требуется здравый смысл и внимание к безопасности.
ОСТОРОЖНОСТЬ
 Обратитесь к авторизованному специалисту по обслуживанию для ремонта или технического обслуживания данного устройства.Обратитесь к установщику для установки данного устройства.  Кондиционер не предназначен для использования маленькими детьми или людьми, которые не могут
управлять кондиционером самостоятельно без присмотра. Маленькие дети должны находиться под присмотром, чтобы убедиться, что они не играют с воздухом.
кондиционер. Если необходимо заменить шнур питания, обратитесь в нашу службу поддержки потребителей или в сервисный центр.
уполномоченный специалист по обслуживанию. Электромонтаж должен выполняться в соответствии с национальными нормативными стандартами.
только квалифицированным персоналом.Страница 2

Руководство пользователя

Меры предосторожности

МЕРЫ ПРЕДОСТОРОЖНОСТИ
Во избежание травм пользователя или других людей и повреждения имущества необходимо соблюдать следующие инструкции. Неправильная эксплуатация вследствие игнорирования инструкций может причинить вред или ущерб. Серьезность классифицируется по следующим признакам.
ПРЕДУПРЕЖДЕНИЕ: Этот символ указывает на возможность смерти или серьезной травмы.

ВНИМАНИЕ: Этот символ указывает на возможность получения травм или повреждения имущества.
ПРЕДУПРЕЖДЕНИЕ
Пожалуйста, прочитайте эти инструкции, прежде чем начать процесс установки.Неправильная установка может привести к повреждению устройства, личного имущества, а также создать угрозу личной безопасности. Установка должна выполняться в соответствии с инструкцией по установке. Неправильный
установка может привести к утечке воды, поражению электрическим током или возгоранию. Для установки используйте только прилагаемые аксессуары и детали, а также указанные инструменты.
Использование нестандартных деталей может привести к утечке воды, поражению электрическим током, возгоранию, травмам или повреждению имущества. Убедитесь, что используемая розетка заземлена и имеет соответствующее напряжение.Шнур питания оснащен трехконтактной вилкой с заземлением для защиты от ударов. Информацию о напряжении можно найти сбоку устройства за решеткой. Устанавливайте устройство на ровной прочной поверхности. Невыполнение этого требования может привести к повреждению или чрезмерному шуму и вибрации.  Устройство должно быть свободно от препятствий для обеспечения надлежащего функционирования и снижения угроз безопасности. НЕ изменяйте длину шнура питания и не используйте удлинитель для питания устройства. НЕ делите одну розетку с другими электроприборами.Неправильное электропитание может привести к возгоранию или поражению электрическим током. НЕ устанавливайте кондиционер во влажных помещениях, таких как ванная комната или прачечная. Воздействие воды может привести к короткому замыканию электрических компонентов. НЕ устанавливайте устройство в местах, подверженных воздействию горючих газов, так как это может привести к возгоранию. Устройство имеет колеса для облегчения перемещения. Не пытайтесь катить устройство по толстому ковру или предметам, так как это может привести к опрокидыванию устройства. ЗАПРЕЩАЕТСЯ эксплуатировать устройство, которое упало или было повреждено.Для установки используйте только прилагаемые аксессуары и указанные детали. Использование нестандартных деталей может привести к утечке воды, поражению электрическим током, возгоранию, травмам или повреждению имущества.

Руководство пользователя

Страница 3

Меры предосторожности

ПРЕДУПРЕЖДЕНИЕ
 НЕ позволяйте детям играть с кондиционером. Дети должны постоянно находиться рядом с устройством.
 Если кондиционер опрокинут во время использования, немедленно выключите устройство и отсоедините его от источника питания. Визуально осмотрите устройство, чтобы убедиться в отсутствии повреждений.Если вы подозреваете, что устройство было повреждено, обратитесь за помощью к техническому специалисту или в службу поддержки клиентов.
 Во время грозы агрегат следует выключать во избежание повреждения аппарата молнией.
ОСТОРОЖНОСТЬ
 Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если только они не находятся под присмотром или не проинструктированы относительно использования прибора лицом, ответственным за их безопасность.
 Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или лицом с аналогичной квалификацией во избежание опасности. Перед очисткой или другим обслуживанием прибор должен быть отключен от сети питания.
 Не устанавливайте прибор в местах, подверженных воздействию горючих газов. Если вокруг блока скапливается горючий газ, это может привести к возгоранию.
 Не прокладывайте шнур питания под ковровым покрытием. Не накрывайте шнур ковриками, дорожками или подобными покрытиями. Не прокладывайте шнур под мебелью или техникой. Расположите шнур вдали от проезжей части и там, где о него нельзя будет споткнуться.
 Чтобы снизить риск возгорания или поражения электрическим током, не используйте этот кондиционер с каким-либо полупроводниковым регулятором скорости.Прибор должен быть установлен в соответствии с национальными правилами электромонтажа. Обратитесь к авторизованному специалисту по обслуживанию для ремонта или технического обслуживания данного устройства. Обратитесь к авторизованному установщику для установки данного устройства. Изображения и диаграммы в данном руководстве приведены только в иллюстративных целях.  Настоящий
Внешний вид элементов управления и пульта дистанционного управления вашего устройства может отличаться. Не смешивайте старые и новые батарейки. Не смешивайте щелочные, стандартные (угольно-цинковые) или перезаряжаемые (никелево-кадмиевые, никель-металлогидридные и т. д.) аккумуляторы.
батареи.

Страница 4

Руководство пользователя

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Инструкция по эксплуатации

Подготовка
Фронт

горизонтальные жалюзи панели управления (автоматическое качание)
ручка (обе стороны)

верхний воздушный фильтр (модели RAC-PD1412CRU/ RAC-PD1412HRU имеют внутри отдельный съемный фильтр)

Заклинатель панели

верхний воздухозаборник
выход дренажа выход воздуха
нижний воздушный фильтр нижний воздухозаборник
сливной патрубок (только для режима нагрева насоса)
пряжка шнура питания
розетка шнура питания розетка штепсельная вилка
сливное отверстие нижнего поддона

6&$/(
Задний

Примечания по конструкции и соответствию требованиям

Уведомление о дизайне:
Для обеспечения оптимальной работы нашей продукции технические характеристики устройства и пульта дистанционного управления могут быть изменены без предварительного уведомления. Информация об энергетическом рейтинге:
Класс энергоэффективности для данного устройства основан на установке с использованием неудлиненной вытяжной трубы без адаптеров A или B (как показано в разделе «Установка» данного руководства).

Диапазон температур устройства:

Режим Охлаждение Сухой Нагрев (режим теплового насоса) Нагрев (режим электрического нагрева)

Диапазон температур 17C ~ 35C (62F ~ 95F) 13C ~ 35C (55F ~ 95F) 5C ~ 30C (41F ~ 86F) 30C (86F)

Установка выхлопного шланга:
Выпускной шланг и переходник необходимо устанавливать или снимать в соответствии с режимом использования.Для режимов COOL, HEAT (тип теплового насоса) или AUTO необходимо установить выпускной шланг. Для ВЕНТИЛЯТОРА, ОСУШЕНИЯ или ОБОГРЕВА (с электрообогревом) вытяжной шланг необходимо снять.

Руководство пользователя

Страница 5

Функции панели управления
Световой индикатор режима обогрева

Подписывайтесь на меня

Светодиодный дисплей

Инструкция по эксплуатации

Кнопка качания

Кнопка таймера

Кнопка режима

Кнопки вверх ( ) и вниз ( )

Кнопка вентилятора

Кнопка сна

Кнопка питания

Кнопка поворота Используется для запуска функции автоматического поворота.  Когда операция включена, нажатие кнопки SWING может остановить жалюзи под нужным углом.Кнопка таймера Используется для запуска программы времени начала АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ и времени окончания АВТОМАТИЧЕСКОГО ВЫКЛЮЧЕНИЯ в сочетании с кнопками Вверх ( ) и Вниз ( ). Индикатор включения или выключения таймера загорится в зависимости от выбранной настройки.
Кнопка вентилятора
Управляет скоростью вентилятора. Нажмите для управления скоростью вентилятора в четыре этапа: НИЗКАЯ, СРЕДНЯЯ, ВЫСОКАЯ и АВТОМАТИЧЕСКАЯ. Индикатор выбранной скорости вентилятора (кроме AUTO) загорится. При выборе AUTO индикаторы не загораются.
Кнопка режима Выбирает нужный режим работы. Каждый раз, когда вы нажимаете кнопку, режим выбирается в следующей последовательности: АВТО, ОХЛАЖДЕНИЕ, ОСУШЕНИЕ, ВЕНТИЛЯТОР и НАГРЕВ (кроме моделей только с охлаждением).Индикатор режима загорается и указывает на выбранный режим.
Кнопки Вверх ( ) и Вниз ( ) Используются для регулировки (увеличения/уменьшения) настроек температуры с шагом 1C/1F (или 2F) в диапазоне от 17C/62F до 30C/86F или настройки ТАЙМЕРА в диапазоне от 0 до 24 часов.
ПРИМЕЧАНИЕ
Элемент управления способен отображать температуру в градусах Фаренгейта или градусах Цельсия. Чтобы преобразовать одно в другое, одновременно нажмите и удерживайте кнопки «Вверх» и «Вниз» в течение 3 секунд.

Кнопка питания Включение/выключение питания.
Кнопка сна Используется для включения режима сна.Светодиодный дисплей Отображает заданную температуру в C (градусы Цельсия) или F (градусы Фаренгейта) и настройки автоматического таймера. В режимах СУШКА и ВЕНТИЛЯТОР показывает температуру в помещении.
Показывает коды ошибок и код защиты: E1 - Ошибка датчика комнатной температуры. E2 - Ошибка датчика температуры испарителя. E3 - Ошибка датчика температуры конденсатора
(выберите модели). E4 - Ошибка связи панели дисплея. P1 - Нижний лоток полон - Подсоедините слив
шланг и слейте скопившуюся воду. Если защитный код повторяется, обратитесь в сервисную службу.ПРИМЕЧАНИЕ
При возникновении одной из вышеперечисленных неисправностей выключите устройство и проверьте наличие препятствий.  Перезапустите устройство. Если неисправность сохраняется, выключите устройство и отсоедините шнур питания. Обратитесь к производителю или его агентам по обслуживанию или к аналогичному квалифицированному лицу для обслуживания.

Страница 6

Руководство пользователя

Инструкция по эксплуатации

Инструкция по эксплуатации

ОХЛАЖДЕНИЕ Нажимайте кнопку «MODE» до тех пор, пока не появится надпись «COOL».
загорается индикатор. Нажимайте кнопки ADJUST вверх ( ) или
Вниз ( ) выберите желаемую температуру в помещении.Температуру можно установить в диапазоне 17C~30C/62F~86F. Нажмите кнопку «FAN SPEED», чтобы выбрать скорость вентилятора.
ТЕПЛОВОЙ режим
(доступно только для моделей HEAT)
 Нажимайте кнопку «MODE», пока не загорится индикатор « ».
 Нажимайте кнопки ADJUST вверх ( ) или вниз ( ), чтобы выбрать желаемую температуру в помещении. Температуру можно установить в диапазоне 17C~30C/62F~86F.
 Нажмите кнопку «FAN SPEED», чтобы выбрать скорость вентилятора. В некоторых моделях скорость вентилятора нельзя регулировать в режиме НАГРЕВА. Режим СУШКИ Нажимайте кнопку «MODE» до тех пор, пока не появится надпись «СУШКА».
загорается индикатор. В этом режиме вы не можете выбрать вентилятор
скорость или отрегулировать температуру. Двигатель вентилятора работает на НИЗКОЙ скорости. Держите окна и двери закрытыми для лучшего эффекта осушения.
 Не подсоединяйте воздуховод к окну.

 Нажмите кнопку «FAN SPEED», чтобы выбрать скорость вентилятора. Температуру нельзя регулировать.
 Не подсоединяйте воздуховод к окну.
ТАЙМЕР
 Когда устройство включено, нажатие кнопки таймера запустит программу автоматического отключения.Загорится индикатор TIMER OFF. Нажмите кнопку «Вверх» ( ) или «Вниз» ( ), чтобы выбрать нужное время. Нажмите кнопку TIMER еще раз в течение 5 секунд. Запускается программа автоматического запуска, и загорается индикатор TIMER ON. Нажмите кнопку «Вверх» ( ) или «Вниз» ( ), чтобы выбрать желаемое время начала автоматического включения.
 Когда устройство выключено, нажмите кнопку таймера, чтобы запустить программу автоматического включения.  Повторное нажатие в течение пяти секунд запустит программу остановки Autooff.
 Нажмите и удерживайте кнопку «Вверх» ( ) или «Вниз» ( ), чтобы изменить автоматическое время на 0.С шагом 5 часов, до 10 часов, затем с шагом 1 час до 24 часов. Система управления будет отсчитывать время, оставшееся до запуска.
 Система автоматически вернется к отображению предыдущей настройки температуры, если в течение 5 секунд не будет выполнено никаких действий.
 Включение или выключение устройства в любое время или настройка таймера на 0,0 отменяет программу таймера автоматического запуска/остановки.
 В случае неисправности программа автоматического запуска/остановки по времени также будет отменена.

АВТОМАТИЧЕСКИЙ режим
 Когда вы устанавливаете кондиционер в режим AUTO, он автоматически выбирает охлаждение, обогрев (кроме моделей только с охлаждением) или работу только вентилятора в зависимости от выбранной вами температуры и текущей температуры в помещении.Кондиционер автоматически регулирует температуру в помещении в соответствии с установленной вами температурной точкой.
 В режиме АВТО вы не можете выбрать скорость вращения вентилятора.

СОН
Нажатие этой кнопки увеличит (во время охлаждения) или уменьшит (во время нагрева, применимые модели) 1C/1F через 30 минут. Температура снова увеличится (охлаждение) или уменьшится (нагрев) еще на 1C/1F еще через 30 минут. Эта новая температура будет поддерживаться в течение 7 часов, прежде чем вернуться к первоначально выбранной температуре.Это завершает спящий режим, и устройство продолжает работать в соответствии с первоначальной программой.

ВЕНТИЛЯТОР
 Нажимайте кнопку «MODE», пока не загорится индикатор «FAN».

ПРИМЕЧАНИЕ
Эта функция недоступна в режимах FAN или DRY.

Руководство пользователя

Страница 7

Инструкция по эксплуатации

Другие особенности
Функция СЛЕДУЙТЕ ЗА МНОЙ/ТЕМП.
Эту функцию можно активировать ТОЛЬКО с пульта дистанционного управления. Пульт дистанционного управления служит дистанционным термостатом, позволяющим точно контролировать температуру в месте его нахождения. Чтобы активировать функцию Follow Me/Temp Sensing, направьте пульт дистанционного управления на устройство и нажмите кнопку Follow Me/Temp Sensing. Пульт дистанционного управления будет посылать этот сигнал кондиционеру до тех пор, пока снова не будет нажата кнопка Follow Me/Temp Sensing. Если устройство не получает сигнал Follow Me/Temp Sensing в течение любого 7-минутного интервала, устройство выйдет из режима Follow Me/Temp Sensing.
ПРИМЕЧАНИЕ. Эта функция недоступна в режимах ВЕНТИЛЯТОРА или ОСУШЕНИЯ.

АВТОЗАПУСК
Если устройство неожиданно выключится из-за перебоя в подаче электроэнергии, оно автоматически перезапустится с ранее установленной функцией при возобновлении подачи питания.

ПОДОЖДИТЕ 3 МИНУТЫ ПЕРЕД ВОЗОБНОВЛЕНИЕМ РАБОТЫ
После остановки агрегата его нельзя перезапустить, пока не пройдет 3 минуты.Это для защиты блока. Работа автоматически возобновится через 3 минуты.

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА Жалюзи могут регулироваться автоматически. Автоматически регулируйте направление воздушного потока. Когда питание включено, жалюзи полностью открываются. Нажмите кнопку SWING на панели или пульте дистанционного управления, чтобы активировать функцию Auto Swing.  То
жалюзи будут качаться вверх и вниз автоматически. Пожалуйста, не регулируйте жалюзи вручную.

Снимите верхнюю сливную пробку
Непрерывный сливной шланг

ОТВОД ВОДЫ
 В режимах осушения снимите верхнюю сливную пробку с задней стороны устройства и установите сливной патрубок (универсальный соединитель с внутренней резьбой 5/8 дюйма) со шлангом 3/4 дюйма (приобретается на месте).Для моделей без сливного патрубка просто подсоедините сливной шланг к отверстию. Поместите открытый конец шланга прямо над сливом в подвальном этаже.



Страница 8

Руководство пользователя

Инструкция по эксплуатации

Снимите нижнюю сливную пробку
Непрерывный сливной шланг
Сливной шланг
 адаптер

Агрегаты только с насосом


Адаптер сливного шланга

СЛИВ ВОДЫ (продолжение)
 В режиме обогрева снимите нижнюю сливную пробку с задней стороны устройства и установите сливной патрубок (универсальный соединитель с внутренней резьбой 5/8 дюйма) со шлангом 3/4 дюйма (приобретается на месте).Для моделей без сливного патрубка просто подсоедините сливной шланг к отверстию.  Поместите открытый конец адаптера шланга прямо над зоной слива в подвальном этаже.
ПРИМЕЧАНИЕ
Убедитесь, что шланг надежно закреплен, чтобы не было утечек. Направьте шланг в сторону слива, убедившись, что нет перегибов, препятствующих стоку воды. Поместите конец шланга в слив и убедитесь, что конец шланга направлен вниз, чтобы вода могла беспрепятственно течь. (См. рис. с ).
Установка не рекомендуется. (См. рис. с X).Когда
сливной шланг не используется, убедитесь, что соответствующая сливная пробка и ручка надежно установлены во избежание утечки.

Адаптер сливного шланга

Икс

Подъем доставки <1,8 м

Вдавите пряжку шнура питания в заднюю крышку.

Агрегаты только с насосом

 Когда уровень воды в нижнем лотке достигает заданного уровня, устройство издает звуковой сигнал 8 раз. На цифровом дисплее отображается «P1». В это время процесс кондиционирования/осушения воздуха немедленно остановится. Однако двигатель вентилятора будет продолжать работать (это нормально).Осторожно переместите устройство в место слива, снимите нижнюю сливную пробку и дайте воде стечь.  Установите на место нижнюю сливную пробку и перезапустите машину, пока не исчезнет символ «P1». Если ошибка повторяется, обратитесь в сервис.

ПРИМЕЧАНИЕ
Перед использованием устройства обязательно установите на место нижнюю сливную пробку, чтобы предотвратить утечку.

Руководство пользователя

Страница 9

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Выбор правильного местоположения

Место установки должно соответствовать следующим требованиям:

1230 дюймов см3/ч

3102смдюйм

 Убедитесь, что вы устанавливаете устройство на ровной поверхности, чтобы свести к минимуму шум и вибрацию.Устройство должно быть установлено рядом с вилкой с заземлением, а слив поддона для сбора (находится на задней панели устройства) должен быть доступен.
 Устройство должно располагаться на расстоянии не менее 30 см (12 дюймов) от ближайшей стены, чтобы обеспечить надлежащее кондиционирование воздуха.
 НЕ закрывайте впускные и выпускные отверстия или приемник дистанционного сигнала устройства, так как это может привести к повреждению устройства.

Рекомендуемая установка

ПРИМЕЧАНИЕ
Внешний вид вашего устройства может немного отличаться.

Инструкция по установке

50 см 19,7 дюйма

ПРИМЕЧАНИЕ О фторированных газах
 Этот кондиционер представляет собой герметичный блок, содержащий фторсодержащие газы.Конкретную информацию о типе газа и количестве см. на соответствующей этикетке на самом устройстве.
 Обслуживание, техническое обслуживание или ремонт данного устройства должен выполнять сертифицированный специалист. Утилизация изделия должна производиться в соответствии с местным законодательством.

Страница 10

Руководство пользователя

Необходимые инструменты
 Крестообразная отвертка среднего размера Рулетка или линейка Нож или ножницы Пила (дополнительно, чтобы укоротить оконный переходник для узких окон).
Аксессуары
Ваш комплект для установки окна подходит для окон размером 67,5–123 см (26,5 см).5"-48") и могут быть укорочены для небольших окон.

Часть

Описание

Количество

Адаптер устройства

1 шт.

Инструкция по установке

Выхлопной шланг

1 шт.

Руководство пользователя

Адаптер слайдера окна
Болт
Ползунок окна А
Оконная заслонка B Уплотнитель из пенопласта A (клейкий) Уплотнитель из пенопласта B (клейкий) Уплотнитель из пенопласта C (неклейкий) Защитная скоба и 2 винта Сливной шланг Адаптер сливного шланга (только для режима теплового насоса) Пульт дистанционного управления и аккумулятор (только для моделей с дистанционным управлением) ) Пряжка шнура питания

1 шт.
1 шт. 1 шт. 1 шт. 2 шт. 2 шт. 1 шт. 1 комплект 1 шт. 1 шт.
1 комплект 1 шт.
Страница 11

Инструкция по установке

Комплект для установки окна

Выхлопной шланг

Выпускной шланг в сборе

Шаг первый: подготовка сборки выпускного шланга
Вдавите выпускной шланг в переходник оконной заслонки и переходник блока, автоматически зажмите эластичными пряжками переходников.Адаптер устройства

Адаптер слайдера окна

Крюк

Отверстие сиденья

Шаг второй: Установите выпускной шланг в сборе на блок
Вставьте переходник узла выпускного шланга в нижний паз воздуховыпускного отверстия устройства, совместив крюк переходника с гнездом отверстия воздуховыпускного отверстия, и сдвиньте узел выпускного шланга в направлении, указанном стрелкой для установки.  .

Переходник Нижний паз

Убедитесь, что адаптер вставлен в нижний паз воздуховыпускного отверстия.

Болт

Ползунок окна А

Ползунок окна B

Тип окна

Ползунок окна А

Ползунок окна А

Шаг третий: подготовка регулируемого слайдера окна
1.В зависимости от размера вашего окна, отрегулируйте размер ползунка окна.
2. Если длина окна требует двух оконных ползунков, используйте болт для крепления оконных ползунков после того, как они будут отрегулированы до нужной длины.

Подвешенное окно

Раздвижное окно

Страница 12

Руководство пользователя

Инструкция по установке

ПРИМЕЧАНИЕ
После подготовки сборки выпускного шланга и регулируемого слайдера окна выберите один из двух следующих способов установки.

Уплотнитель из пеноматериала B (липкий тип-укороченный)

Тип 1: установка подвесного окна
1.Отрежьте полоски уплотнительной пены A и B нужной длины и прикрепите их к оконной створке и раме, как показано на рисунке.

Пенопластовое уплотнение А
(Клейкий тип)

Окно Ползунок окна B Ползунок A (если требуется)

2.  Вставьте блок оконной заслонки в оконный проем.

Пенопластовое уплотнение C (неадгезивного типа)

3. Отрежьте уплотняющую полосу C из неклейкой пены, чтобы она соответствовала ширине окна. Вставьте уплотнитель между стеклом и оконной рамой, чтобы предотвратить попадание воздуха и насекомых в помещение.

Кронштейн безопасности 2 винта

4.При желании установите защитную скобу с помощью 2 винтов, как показано на рисунке.
5. Вставьте адаптер ползунка окна в отверстие ползунка окна.

Руководство пользователя

Страница 13

Инструкция по установке

Уплотнитель из пеноматериала B (липкий тип-укороченный)

Тип 2: Установка раздвижного окна
1. Отрежьте полоски уплотнительной пены A и B нужной длины и прикрепите их к оконной створке и раме, как показано на рисунке.

Пенопластовое уплотнение A (клейкое
тип)

Ползунок окна B (если требуется)
Ползунок окна А

2. Вставьте блок оконной заслонки в оконный проем.Пенопластовое уплотнение C (неадгезивного типа)

3. Отрежьте уплотняющую полосу C из неклейкой пены, чтобы она соответствовала высоте окна.  Вставьте пенопластовый уплотнитель между стеклом и оконной рамой, чтобы предотвратить попадание воздуха и насекомых в комнату.

Кронштейн безопасности
2 винта

4. При необходимости установите защитную скобу с помощью 2 винтов, как показано на рисунке.
5. Вставьте адаптер ползунка окна в отверстие ползунка окна.

ПРИМЕЧАНИЕ
Чтобы обеспечить правильную работу, НЕ перетягивайте и не сгибайте шланг. Убедитесь, что вокруг выхода воздуха из выпускного шланга нет препятствий (в пределах 500 мм), чтобы выхлопная система работала должным образом.Все иллюстрации в данном руководстве предназначены только для целей пояснения. Ваш кондиционер может немного отличаться. Фактическая форма имеет преимущественную силу.

Страница 14

Руководство пользователя

УХОД И ЧИСТКА

Уход и очистка

Меры предосторожности
 Всегда отключайте устройство от сети перед очисткой или обслуживанием. ЗАПРЕЩАЕТСЯ использовать легковоспламеняющиеся жидкости или химикаты для очистки устройства. НЕ мойте устройство под проточной водой.  Это может привести к опасности поражения электрическим током. ЗАПРЕЩАЕТСЯ эксплуатировать машину, если блок питания был поврежден во время очистки. Поврежденный
шнур питания необходимо заменить новым шнуром от производителя.Очистка воздушного фильтра

Верхний
фильтровать (вынуть)

ОСТОРОЖНОСТЬ
ЗАПРЕЩАЕТСЯ эксплуатировать устройство без фильтра, так как грязь и пух забьют его и снизят производительность.

Выньте нижний фильтр.
Снимите воздушный фильтр

Советы по обслуживанию
 Обязательно очищайте воздушный фильтр каждые 2 недели для оптимальной работы.
 Поддон для сбора воды следует сливать сразу после возникновения ошибки P1 и перед хранением, чтобы предотвратить образование плесени.
 В домах с животными вам придется периодически протирать решетку, чтобы предотвратить блокировку потока воздуха из-за шерсти животных.Для моделей RAC-PD0811CRU, RAC-PD1011CRU и RAC-PD1211CRU воздушный фильтр встроен в заднюю решетку и выполняет ту же функцию, что и съемный фильтр, показанный на изображении, и требует того же графика очистки.

Очистка блока
Очистите устройство, используя влажную безворсовую ткань и мягкое моющее средство. Протрите устройство сухой безворсовой тканью.
Храните устройство, когда оно не используется
 Слейте воду из поддона для сбора воды в соответствии с инструкциями, приведенными в следующем разделе. Запустите устройство в режиме ВЕНТИЛЯТОР на 12 часов в теплом помещении, чтобы высушить его и предотвратить образование плесени.Выключите устройство и отключите его от сети. Очистите воздушный фильтр в соответствии с инструкциями в предыдущем разделе. Установите на место чистый, сухой
фильтровать перед хранением. Извлеките батарейки из пульта дистанционного управления.
ПРИМЕЧАНИЕ
Обязательно храните устройство в прохладном темном месте. Воздействие прямых солнечных лучей или сильного нагрева может сократить срок службы устройства.

Руководство пользователя

Страница 15

СОВЕТЫ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Диагностика неисправности
Перед обращением в сервисную службу проверьте машину в соответствии со следующей таблицей:

Проблема
Устройство не включается при нажатии кнопки ВКЛ/ВЫКЛ
Устройство плохо охлаждается
Устройство шумит и слишком сильно вибрирует Устройство издает булькающий звук Устройство часто останавливается

Возможная причина Код ошибки P1. В режиме ОХЛАЖДЕНИЕ: температура в помещении ниже установленной температуры. Воздушный фильтр забит пылью или шерстью животных. Выпускной шланг не подсоединен или заблокирован.
В агрегате мало хладагента.
Установка температуры слишком высока. Окна и двери в комнате открыты. Площадь номера слишком большая. В помещении есть источники тепла. Пол не ровный. Воздушный фильтр забит пылью или шерстью животных. Этот звук вызван потоком хладагента внутри блока. Выпускной шланг засорен, растянут или иным образом ограничен.Устранение неполадок Поддон для сбора воды заполнен. Выключите устройство, слейте воду из поддона для сбора воды и перезапустите устройство. Сбросьте температуру.
Выключите устройство и очистите фильтр в соответствии с инструкциями. Выключите агрегат, отсоедините шланг, проверьте, не засорен ли он, и снова подсоедините шланг. Вызовите специалиста по обслуживанию для осмотра агрегата и доливки хладагента. Уменьшите заданную температуру. Убедитесь, что все окна и двери закрыты. Дважды проверьте зону охлаждения.  Удалите источники тепла, если это возможно.Установите устройство на плоскую ровную поверхность. Выключите устройство и очистите фильтр в соответствии с инструкциями. Это нормально.
Снимите выпускной шланг, чтобы проверить, продолжает ли устройство работать. Если да, укоротите удлинение, уменьшите количество изгибов или устраните ограничение.

ПРИМЕЧАНИЕ
Не удлиняйте выпускной шланг (шланги)!

Советы по устранению неполадок

Страница 16

Руководство пользователя

ИНСТРУКЦИИ ПО ПУЛЬТУ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Характеристики дистанционного управления
Модель Номинальное напряжение Диапазон приема сигнала Окружающая среда

RG57h5(B)/BGEFU1 3.0 В (сухие батареи R03/LR03x2) 8 м (прибл. 26 футов) -5C ~ 60C (23F ~ 140F)

Функциональные кнопки
Прежде чем начать пользоваться новым кондиционером, обязательно ознакомьтесь с его пультом дистанционного управления. Ниже приводится краткое введение в сам пульт дистанционного управления. Инструкции по эксплуатации вашего кондиционера см. в разделе «Инструкции по эксплуатации» данного руководства.

ON/OFF Включение или выключение устройства.
MODE Прокручивает режимы работы.
следующим образом: АВТОМАТИЧЕСКОЕ ОХЛАЖДЕНИЕ СУХОЙ ВЕНТИЛЯТОР
ПРИМЕЧАНИЕ. Не выбирайте режим НАГРЕВ, если приобретенная вами машина предназначена только для охлаждения.Режим нагрева не поддерживается моделями только для охлаждения.
FAN SPEED Выбор скорости вентилятора в
в следующем порядке: АВТО НИЗКИЙ СРЕДНИЙ ВЫСОКИЙ
SLEEP Экономит энергию во время
часы сна.
SWING Запускает и останавливает движение жалюзи.

ПОДПИСЫВАЙТЕСЬ НА МЕНЯ

TEMP Увеличивает температуру с шагом 1C (1F). Максимум. температура 30C (86F).
TEMP Уменьшает температуру с шагом 1C (1F). Максимум. температура 17С (62F).
ПРИМЕЧАНИЕ. При одновременном нажатии и удержании кнопок и в течение 3 секунд дисплей температуры будет чередоваться со шкалой C и F.SHORT CUT Устанавливает и активирует ваши любимые предварительные настройки.
ТАЙМЕР ВКЛ Устанавливает таймер для включения устройства (см. Инструкции в разделе «Использование основных функций»)
ТАЙМЕР ВЫКЛ Устанавливает таймер для выключения устройства (см.  Инструкции в разделе «Использование основных функций»)
Светодиод Включает и выключает светодиодный дисплей внутреннего блока. Если вы чувствительны к свету во время сна, вы можете нажать светодиодную кнопку, чтобы выключить светодиодный дисплей на устройстве. Нажмите кнопку еще раз, чтобы снова включить его.
FOLLOW ME Кнопка измерения температуры и отображения комнатной температуры.Инструкции по эксплуатации (с пультом дистанционного управления)

Руководство пользователя

Страница 17

Обращение с пультом дистанционного управления НЕ УВЕРЕНЫ, ЧТО ДЕЛАЕТ ФУНКЦИЯ?
Обратитесь к разделу «Инструкции по эксплуатации» данного руководства для получения подробного описания того, как использовать ваш кондиционер.
СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ
Дизайн кнопок на вашем устройстве может незначительно отличаться от показанного примера. Если устройство не имеет определенной функции, нажатие кнопки этой функции на пульте дистанционного управления не будет иметь никакого эффекта. При наличии существенных различий между функциями или операциями, подразумеваемыми на иллюстрации пульта дистанционного управления, и фактическими функциями, описанными в РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ, описания в РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ имеют преимущественную силу. УСТАНОВКА И ЗАМЕНА БАТАРЕЙ
Ваш кондиционер поставляется с двумя батареями AAA. Перед использованием вставьте батарейки в пульт дистанционного управления.
1. Сдвиньте заднюю крышку пульта дистанционного управления вниз, открывая батарейный отсек.
2. Вставьте батареи, обращая внимание на совмещение полюсов (+) и (-) батарей с символами внутри батарейного отсека.
3. Сдвиньте крышку аккумуляторного отсека на место.

АККУМУЛЯТОР ПРИМЕЧАНИЯ
Для оптимальной работы продукта: Не смешивайте старые и новые батареи или батареи разных типов.Не оставляйте батарейки в пульте дистанционного управления, если вы не планируете
при использовании устройства более 2 месяцев.

Инструкции по эксплуатации (с пультом дистанционного управления)

Страница 18

УТИЛИЗАЦИЯ БАТАРЕЕК Не выбрасывайте батареи вместе с несортированными бытовыми отходами. Обратитесь к местным законам для надлежащей утилизации батарей.
СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Пульт дистанционного управления должен использоваться в пределах 8 метров / 26 футов от
Единица.  Устройство подаст звуковой сигнал при получении удаленного сигнала. Шторы, другие материалы и прямые солнечные лучи могут мешать
приемник инфракрасного сигнала.Извлеките батарейки, если пульт не будет использоваться более 2
месяцы.
Руководство пользователя

Дистанционные светодиодные экранные индикаторы
Индикатор передачи Загорается, когда пульт дистанционного управления посылает сигнал на устройство

Дисплей MODE Отображает текущий режим, включая:
АВТОМАТИЧЕСКОЕ ОХЛАЖДЕНИЕ СУХОЕ НАГРЕВАНИЕ ВЕНТИЛЯТОР

Дисплей ON/OFF Появляется, когда устройство включено, и исчезает, когда оно выключается.

Дисплей TIMER ON Отображается, когда установлен TIMER ON

Дисплей TIMER OFF Отображается, когда установлен TIMER OFF

Дисплей ECO Недоступно на этом устройстве

Отображение батареи Обнаружение низкого заряда батареи

Дисплей SLEEP Отображается, когда активирована функция SLEEP.

Дисплей FOLLOW ME Указывает, что функция FOLLOW ME включена.

Дисплей СКОРОСТИ ВЕНТИЛЯТОРА Отображает выбранную СКОРОСТЬ ВЕНТИЛЯТОРА: ВЫСОКАЯ СРЕДНЯЯ НИЗКАЯ Этот дисплей пуст, если установлена ​​скорость АВТО. Дисплей SILENT Недоступно на этом устройстве

Недоступно на этом устройстве

Дисплей температуры/таймера Отображает заданную температуру по умолчанию или настройку таймера при использовании функций ТАЙМЕР ВКЛ/ВЫКЛ:
- Диапазон температур: 17-30°C (62F-86F) - Диапазон настройки таймера: 0-24 часа Этот дисплей пуст при работе в режиме ВЕНТИЛЯТОРА.

Инструкции по эксплуатации (с пультом дистанционного управления)

Руководство пользователя

Страница 19

Основные функции

УСТАНОВКА ЖЕЛАЕМОЙ ТЕМПЕРАТУРЫ
Диапазон рабочих температур для этого устройства составляет 17-30°C (62F-86F). Вы можете увеличивать или уменьшать заданную температуру с шагом в 1C (1F).2 АВТОМАТИЧЕСКИЙ режим

3

1

В режиме АВТО блок автоматически выбирает ОХЛАЖДЕНИЕ, ВЕНТИЛЯТОР,

Режим HEAT или DRY в зависимости от установленной температуры.

1. Нажмите кнопку MODE, чтобы выбрать автоматический режим.

ПОДПИСЫВАЙТЕСЬ НА МЕНЯ

  2. Установите желаемую температуру с помощью кнопок Temp или Temp.

кнопка.

3. Нажмите кнопку ВКЛ/ВЫКЛ, чтобы запустить устройство.

ПРИМЕЧАНИЕ
СКОРОСТЬ ВЕНТИЛЯТОРА нельзя установить в режиме АВТО.

ОХЛАЖДЕНИЕ

1. Нажмите кнопку MODE, чтобы выбрать режим COOL.

4

2

  2. Установите желаемую температуру с помощью кнопок Temp или Temp.

1

кнопка.

3

3. Нажмите кнопку FAN, чтобы выбрать скорость вентилятора: AUTO, LOW, MED,

или ВЫСОКИЙ.СЛЕДИТЬ

МЕНЯ

4. Нажмите кнопку ВКЛ/ВЫКЛ, чтобы запустить устройство.

ОСУШЕНИЕ (осушение)

1. Нажмите кнопку MODE, чтобы выбрать режим DRY.
  2. Установите желаемую температуру с помощью кнопки Temp или Temp.

2

3. Нажмите кнопку ВКЛ/ВЫКЛ, чтобы запустить устройство.

3

1

ПРИМЕЧАНИЕ

ПОДПИСЫВАЙТЕСЬ НА МЕНЯ

СКОРОСТЬ ВЕНТИЛЯТОРА не может быть установлена ​​в режиме ОСУШЕНИЯ.

Инструкции по эксплуатации (с пультом дистанционного управления)

Страница 20

Руководство пользователя

Основные функции (продолжение)
3 1 2
ПОДПИСЫВАЙТЕСЬ НА МЕНЯ

Работа ВЕНТИЛЯТОРА 1. Нажмите кнопку MODE, чтобы выбрать режим ВЕНТИЛЯТОРА. 2. Нажмите кнопку FAN, чтобы выбрать скорость вентилятора: AUTO, LOW, MED или
ВЫСОКИЙ. 3. Нажмите кнопку ВКЛ/ВЫКЛ, чтобы запустить устройство.
ПРИМЕЧАНИЕ
Вы не можете установить температуру в режиме FAN. В результате ЖК-экран вашего пульта дистанционного управления не будет отображать температуру.

ТЕПЛОВОЙ режим

1. Нажмите кнопку MODE, чтобы выбрать режим HEAT.
  2. Установите желаемую температуру с помощью кнопки Temp или Temp.

3. Нажмите кнопку FAN, чтобы выбрать скорость вентилятора: AUTO, LOW, MED,

2

4

или ВЫСОКИЙ.

1

4. Нажмите кнопку ВКЛ/ВЫКЛ, чтобы запустить устройство.

3
ПОДПИСЫВАЙТЕСЬ НА МЕНЯ

ПРИМЕЧАНИЕ
Падение температуры наружного воздуха может повлиять на работу функции НАГРЕВ вашего устройства.В таких случаях мы рекомендуем использовать этот кондиционер вместе с другим отопительным прибором.

Инструкции по эксплуатации (с пультом дистанционного управления)

Руководство пользователя

Страница 21

Функции таймера

1

2 х 5

ТАЙМЕР НА

ТАЙМЕР НА

3

4

1 сек

2сек

ВКЛ ВЫКЛ

РЕЖИМ ВЕНТИЛЯТОР
СПАТЬ

ТЕМП

ШУОТРТ

ТАЙМЕР ТАЙМЕР ВЫКЛ.

НА

Пример: Настройка включения блока через 2,5 часа.

1

2 х 10

ТАЙМЕР ВЫКЛЮЧЕНИЯ

ТАЙМЕР ВЫКЛЮЧЕНИЯ

3

4

1 сек

2сек

ВКЛ ВЫКЛ

РЕЖИМ ВЕНТИЛЯТОР
СПАТЬ

ТЕМП

ШУОТРТ

ТАЙМЕР ТАЙМЕР ВЫКЛ.

НА

Пример: Настройка выключения блока через 5 часов.Ваш кондиционер имеет две функции, связанные с таймером:
ТАЙМЕР ВКЛЮЧЕНИЯ - устанавливает количество времени, по истечении которого устройство автоматически включится. ТАЙМЕР ВЫКЛЮЧЕНИЯ - устанавливает количество времени, по истечении которого устройство автоматически выключится.
Функция TIMER ON Функция TIMER ON позволяет вам установить период времени, по истечении которого устройство автоматически включится, например, когда вы придете домой с работы.
1. Нажмите кнопку ТАЙМЕР ВКЛ. По умолчанию на дисплее отображается последний установленный период времени и «ч» (обозначающие часы).ПРИМЕЧАНИЕ
Это число указывает количество времени после текущего времени, по прошествии которого вы хотите, чтобы устройство включилось. Например, если вы установите TIMER ON на 2 часа, на экране появится «2.0h», и устройство включится через 2 часа.
2. Нажимайте кнопку TIMER ON несколько раз, чтобы установить время включения устройства.
3. Подождите 2 секунды, после чего будет активирована функция ТАЙМЕР ВКЛ. Затем цифровой дисплей на вашем пульте дистанционного управления вернется к отображению температуры.
Функция TIMER OFF Функция TIMER OFF позволяет вам установить период времени, по истечении которого устройство автоматически выключится, например, когда вы проснетесь.1. Нажмите кнопку ТАЙМЕР ВЫКЛ. По умолчанию на дисплее отображается последний установленный период времени и «ч» (обозначающие часы).
ПРИМЕЧАНИЕ
Это число указывает количество времени после текущего времени, по прошествии которого вы хотите, чтобы устройство выключилось. Например, если вы установите TIMER OFF на 2 часа, на экране появится «2.0h», и устройство выключится через 2 часа.
2. Несколько раз нажмите кнопку TIMER OFF, чтобы установить время выключения устройства.

Инструкции по эксплуатации (с пультом дистанционного управления)

Страница 22

Руководство пользователя

Функции таймера (продолж. )

3. Подождите 2 секунды, затем активируется функция ТАЙМЕРА ВЫКЛ. Затем цифровой дисплей на вашем пульте дистанционного управления вернется к отображению температуры.

Таймер на

ПРИМЕЧАНИЕ

Продолжайте нажимать

При установке функций ТАЙМЕР ВКЛ или ТАЙМЕР ВЫКЛ до 10

ТАЙМЕР НА

часов, время будет увеличиваться с шагом 30 минут с каждым

или TIMER OFF до желаемого

Нажмите. После 10 часов и до 24 часов оно будет увеличиваться с шагом в 1 час. Таймер вернется к нулю через 24 часа.

время - это

Вы можете отключить любую функцию, установив таймер на «0.0ч".

ПОДПИСЫВАЙТЕСЬ НА МЕНЯ

достиг.

Инструкции по эксплуатации (с пультом дистанционного управления)

1
ТАЙМЕР НА

2

3

Х12

ТАЙМЕР НА

5
ТАЙМЕР ВЫКЛЮЧЕНИЯ

6

7

Х16

ТАЙМЕР ВЫКЛЮЧЕНИЯ

4
сек

РЕЖИМ ВКЛ/ВЫКЛ
ТЕМП

ТАЙМЕР ШУОТРА ВКЛЮЧЕН

8
сек

Одновременная установка ТАЙМЕРА ВКЛ и ТАЙМЕРА ВЫКЛ
Имейте в виду, что периоды времени, которые вы устанавливаете для обеих функций, относятся к часам после текущего времени. Например, предположим, что сейчас 13:00, и вы хотите, чтобы устройство автоматически включалось в 19:00 и работало в течение 2 часов, а затем автоматически отключалось в 21:00. Сделайте следующее (боковой рисунок):

РЕЖИМ ВКЛ/ВЫКЛ
ТЕМП

ТАЙМЕР ШУОТРА ВКЛЮЧЕН

Пример: настройка устройства на включение через 6 часов, работу в течение 2 часов, затем выключение (см. рисунок ниже).

Ваш удаленный дисплей
Таймер на

Таймер настроен на включение через 6 часов от текущего времени

Запуск таймера

Устройство включается

Блок выключается

Таймер выключения

Таймер настроен на выключение через 8 часов от текущего времени

Текущее 14:00 Время 13:00

15:00 16:00 17:00 18:00 19:00
через 6 часов через 8 часов

8 ЧАСОВ ВЕЧЕРА

21:00

Руководство пользователя

Страница 23

Как использовать расширенные функции
СОН Функция
Функция SLEEP используется для снижения потребления энергии во время сна (и не требует одинаковых настроек температуры, чтобы оставаться в комфорте).Эту функцию можно активировать только с помощью пульта дистанционного управления.
Примечание. Функция SLEEP недоступна в режимах FAN или DRY.

ПОВОРОТ Функция

ПОДПИСЫВАЙТЕСЬ НА МЕНЯ

Используется для остановки или запуска движения жалюзи и установки желаемого направления потока воздуха вверх/вниз.  Угол жалюзи изменяется с шагом 6 градусов при каждом нажатии (не все модели). При нажатии более 2 секунд активируется функция автоматического поворота жалюзи.

Функция СЛЕДУЙ ЗА МНОЙ
Функция FOLLOW ME позволяет пульту дистанционного управления измерять температуру в текущем местоположении.При использовании функций АВТО, ОХЛАЖДЕНИЕ или НАГРЕВ измерение температуры окружающей среды с пульта дистанционного управления (а не с самого внутреннего блока) позволит кондиционеру оптимизировать температуру вокруг вас и обеспечить максимальный комфорт. 1. Нажмите кнопку FOLLOW ME, чтобы активировать
функция. Пульт дистанционного управления будет посылать сигнал температуры на устройство каждые три минуты. 2. Нажмите кнопку FOLLOW ME еще раз, чтобы отключить эту функцию.

ЯЗЫК Функция
Используется для восстановления текущих настроек или возобновления предыдущих настроек.Нажмите эту кнопку, когда пульт дистанционного управления включен, и система автоматически вернется к предыдущим настройкам, включая режим работы, заданную температуру, уровень скорости вентилятора и функцию сна (если она активирована).
При нажатии более 2 секунд система автоматически восстанавливает текущие настройки работы, включая режим работы, заданную температуру, уровень скорости вентилятора и функцию сна (если она активирована).

ПРИМЕЧАНИЯ
 Конфигурация кнопок, показанная на иллюстрациях, основана на типичной модели и может немного отличаться от приобретенной вами.В этом случае фактический физический пульт имеет преимущественную силу.
 Все описанные функции также можно выполнять с помощью панели управления устройства. Если устройство не имеет этой функции, при нажатии соответствующей кнопки на пульте дистанционного управления соответствующая операция невозможна.
 При наличии различий между функциями или операциями, подразумеваемыми на иллюстрации пульта дистанционного управления, и фактическими функциями, описанными в РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ, описания в РУКОВОДСТВЕ ПОЛЬЗОВАТЕЛЯ имеют преимущественную силу.

Страница 24

Руководство пользователя

Инструкции по эксплуатации (с пультом дистанционного управления)

ПРИМЕЧАНИЯ
 Устройство может соответствовать местным национальным нормам. В Канаде он должен соответствовать CAN ICES-3(B)/NMB-3(B). В США это устройство соответствует части 15 Правил FCC. Эксплуатация осуществляется при соблюдении следующих двух условий: (1) это устройство не должно создавать вредных помех, и (2) это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу.
 Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех при установке в жилых помещениях.Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно не установлено и не используется в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в конкретной установке. Если это оборудование создает вредные помехи для радио- или телевизионного приема, что можно определить, выключив и включив оборудование, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
 Изменить ориентацию или местоположение приемной антенны. Увеличьте расстояние между оборудованием и приемником.
 Подключите оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
 Обратитесь за помощью к дилеру или опытному специалисту по радио/телевидению. Изменения или модификации, не одобренные стороной, ответственной за соответствие требованиям, могут привести к аннулированию права пользователя на эксплуатацию оборудования.

Инструкции по эксплуатации (с пультом дистанционного управления)

Руководство пользователя

Страница 25

ПРЕДУПРЕЖДЕНИЕ: Опасность химического ожога. Держите батареи подальше от детей.
Этот продукт содержит литиевую батарейку-таблетку/таблетку.Проглатывание или попадание в организм новой или бывшей в употреблении литиевой батарейки типа «таблетка» или «таблетка» может вызвать серьезные внутренние ожоги и привести к летальному исходу всего за 2 часа. Всегда полностью закрывайте батарейный отсек. Если батарейный отсек закрывается неплотно, прекратите использование изделия, извлеките батарейки и храните его в недоступном для детей месте.  Если вы считаете, что батареи могли быть проглочены или помещены внутрь какой-либо части тела, немедленно обратитесь за медицинской помощью.


Каталожные номера
Acrobat Distiller 10.0.0 (Windows)

toshiba rac-pt1411hwru портативный номер комнаты воздуха кондиционер пользователя руководство пользователя

toshiba rac-pt1411hwru портативный тип комнаты кондиционер пользователя руководство пользователя

прочитать это руководство

внутри вы найдете много полезные советы о том, как правильно использовать и обслуживать кондиционер. Даже небольшая профилактическая забота с вашей стороны может сэкономить вам много времени и денег в течение всего срока службы вашего кондиционера. Вы найдете много ответов на распространенные проблемы в советах по устранению неполадок — вы должны быть в состоянии решить большинство из них быстро, прежде чем звонить в службу поддержки.Эти инструкции могут не охватывать все возможные условия использования, поэтому при установке, эксплуатации и обслуживании этого продукта требуется здравый смысл и внимание к безопасности.

ОСТОРОЖНО

  • Для получения поддержки позвоните в сервисный центр по телефону 1-855-204-5313.
  • Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если только они не находятся под присмотром или не проинструктированы относительно использования прибора лицом, ответственным за их безопасность. .
  • Необходимо следить за детьми, чтобы они не играли с кондиционером.
  • Прибор должен быть установлен в соответствии с национальными правилами электромонтажа.
  • Не используйте кондиционер во влажных помещениях, таких как ванная комната или прачечная.
МЕРЫ ПРЕДОСТОРОЖНОСТИ

Во избежание травм пользователя или других людей и повреждения имущества необходимо соблюдать приведенные здесь инструкции. Неправильная эксплуатация вследствие игнорирования инструкций может причинить вред или ущерб. Об уровне риска свидетельствуют следующие признаки.

ПРЕДУПРЕЖДЕНИЕ
Этот символ указывает на опасную ситуацию, которая, если ее не избежать, может привести к смерти или серьезной травме.

ОСТОРОЖНО
Этот символ указывает на опасную ситуацию, которая, если ее не избежать, может привести к травме легкой или средней степени тяжести.

ПРИМЕЧАНИЕ
Этот символ указывает на действия, не связанные с физическими травмами.

ПРЕДУПРЕЖДЕНИЕ

  • Убедитесь, что кондиционер надежно и правильно установлен в соответствии с инструкциями по установке, приведенными в данном руководстве.Сохраните это руководство для возможного использования в будущем при снятии или установке данного устройства.
  • Правильно вставьте вилку шнура питания. В противном случае это может привести к поражению электрическим током или возгоранию из-за избыточного тепловыделения.
  • Не изменяйте длину шнура питания и не делите розетку с другими приборами, так как это может привести к поражению электрическим током или возгоранию из-за перегрева.
  • Всегда обеспечивайте надежное заземление. Неправильное заземление может привести к поражению электрическим током.
  • Отключите устройство от сети, если из него исходят необычные звуки, запахи или дым.Поврежденный продукт может привести к возгоранию и поражению электрическим током.
  • Проветрите помещение перед включением кондиционера, если есть утечка газа из другого прибора.
  • Не запускайте и не останавливайте устройство, вставляя или вытягивая вилку шнура питания.
  • Не работайте мокрыми руками или в очень влажной среде. Это может привести к поражению электрическим током.
  • Не допускайте попадания воды на какие-либо электрические детали. Это может привести к поломке или поражению электрическим током.
  • Не используйте розетку, если она ослаблена или повреждена.Это может привести к возгоранию и поражению электрическим током.
  • Не используйте и не храните шнур питания рядом с нагревательными приборами. Это может привести к возгоранию и поражению электрическим током.
  • Не используйте для установки какие-либо устройства или материалы, не рекомендованные в данном руководстве.
  • Не разбирайте и не модифицируйте устройство. Это может привести к поломке и поражению электрическим током.
  • Не повреждайте и не используйте другой шнур питания. Это может привести к возгоранию и поражению электрическим током. Если шнур питания поврежден, он должен быть заменен производителем во избежание опасности.
  • Не направляйте поток воздуха прямо на людей во избежание возможной опасности для здоровья.
  • Не открывайте блок во время работы. Это может привести к поражению электрическим током.
  • Не используйте шнур питания рядом с легковоспламеняющимся газом или горючими веществами, такими как бензин, бензол, растворитель и т. д. Это может привести к взрыву или возгоранию.
  • Не позволяйте детям пользоваться кондиционером. Может произойти серьезная травма.
  • Избегайте пожара или поражения электрическим током. Не используйте удлинитель или переходник.Не отсоединяйте никакие штыри от шнура питания.
  • Убедитесь, что кондиционер надлежащим образом заземлен. Чтобы свести к минимуму опасность поражения электрическим током и возгорания, важно обеспечить надлежащее заземление. Шнур питания оснащен трехконтактной вилкой с заземлением для защиты от поражения электрическим током.
  • Ваш кондиционер должен использоваться в надлежащим образом заземленной настенной розетке. Если настенная розетка, которую вы собираетесь использовать, не имеет надлежащего заземления или не защищена предохранителем с задержкой срабатывания или автоматическим выключателем, квалифицированный электрик должен установить соответствующую розетку.Убедитесь, что розетка доступна после установки устройства.
  • Убедитесь, что электроснабжение соответствует выбранной вами модели. Эту информацию можно найти на табличке с серийным номером, расположенной сбоку шкафа за решеткой.

ПРЕДОСТЕРЕЖЕНИЕ

  • При снятии воздушного фильтра не прикасайтесь к металлическим частям устройства. Это может привести к травме.
  • Всегда отключайте устройство от сети перед очисткой. Не очищайте устройство при включенном питании, так как это может привести к возгоранию, поражению электрическим током или травме.
  • Не размещайте препятствия вокруг воздухозаборников или внутри воздуховыпускных отверстий. Это может привести к отказу или несчастному случаю.
  • Чистить только мягкой тканью. Не используйте сильнодействующие моющие средства, содержащие воск или растворители, так как это может повредить изделие.
  • Будьте осторожны при распаковке и установке. Острые края могут привести к травме.
  • Не мойте кондиционер водой. Вода может попасть в устройство и повредить изоляцию, что может привести к поражению электрическим током.
  • Не оставляйте домашнее животное или комнатное растение там, где они будут подвергаться воздействию прямого потока воздуха.
    Это может травмировать питомца или повредить растение.
  • При извлечении вилки держите ее за головку. В противном случае это может привести к поражению электрическим током и повреждению.
  • Убедитесь, что установка надежно закреплена, чтобы предотвратить возможное падение продукта.
  • Не кладите тяжелые предметы на шнур питания и следите за тем, чтобы шнур не был пережат. В противном случае существует опасность возгорания или поражения электрическим током.
  • Если на устройство пролилась вода, выключите устройство и отключите автоматический выключатель.Изолируйте устройство, вынув вилку из розетки, и обратитесь в сервисную службу.
  • Не используйте рядом с газовой плитой или другими газовыми приборами, так как поток воздуха может повлиять на горение газа.
  • Не используйте для других целей, кроме комфорта в помещении.
    Не используйте этот кондиционер для хранения высокоточных приборов, продуктов питания, домашних животных, растений и предметов искусства. Это может вызвать ухудшение.
  • Выключите главный выключатель питания, если устройство не будет использоваться в течение длительного времени.
  • Всегда надежно вставляйте фильтры.Очищайте фильтр раз в две недели. Работа без фильтров может привести к неисправности.
  • не пьют воду, сливаясь из кондиционера

Объяснение символов, отображаемых на устройстве

Предупреждение Этот символ показывает, что этот прибор использует легковоспламеняющийся хладагент. В случае утечки хладагента и воздействия внешнего источника воспламенения существует риск возгорания.
  ОСТОРОЖНО Этот символ указывает на то, что следует внимательно прочитать руководство по эксплуатации.
  ОСТОРОЖНО Этот символ указывает на то, что обслуживающий персонал должен обращаться с этим оборудованием в соответствии с руководством по установке.
  ОСТОРОЖНО Этот символ указывает на доступность такой информации, как руководство по эксплуатации или руководство по установке.

ПРЕДУПРЕЖДЕНИЕ (только для хладагента R32)

  • Не пытайтесь ускорить процесс разморозки или методы очистки, не рекомендованные производителем.
  • Прибор должен храниться в помещении без постоянно действующего источника воспламенения (например, открытого огня или работающего газового прибора) или источника воспламенения (например, работающего электронагревателя) вблизи прибора. Прибор также должен храниться в помещении без источников воспламенения.
  • Не прокалывать и не сжигать.
  • Имейте в виду, что хладагенты могут не иметь запаха.
  • Не загораживайте вентиляционные отверстия.
  • Устройство должно обслуживаться только авторизованным сервисным центром Toshiba. Для получения поддержки позвоните в отдел обслуживания клиентов по телефону 1-855-204-5313.
  • Воспламеняющийся хладагент R32 используется в кондиционерах. Пожалуйста, внимательно следуйте инструкциям по обращению, установке, очистке и обслуживанию кондиционера, чтобы избежать повреждений или опасности. Не выбрасывайте кондиционер в обычный мусор. Свяжитесь с квалифицированным агентством для надлежащей утилизации.
  • Во избежание воспламенения используемого легковоспламеняющегося хладагента вокруг кондиционера не должно быть открытого огня или устройств, генерирующих искру/дугу. Внимательно следуйте инструкциям по хранению и обслуживанию кондиционера, чтобы предотвратить механические повреждения.
Работа устройства тока

Шнур питания содержит устройство измерения тока, которое обнаруживает повреждение шнура питания. Проверьте шнур питания следующим образом:

  1. Включите кондиционер.
  2. Шнур питания имеет ДВЕ кнопки на головке вилки. Нажмите кнопку ТЕСТ. Вы заметите щелчок, когда появится кнопка RESET.
  3. Нажмите кнопку СБРОС. Вы заметите щелчок, когда кнопка задействуется.
  4. Шнур питания теперь подает питание на устройство.(На некоторых изделиях это также обозначается индикатором на головке вилки.)

УВЕДОМЛЕНИЕ

Шнур питания данного кондиционера содержит устройство обнаружения тока, предназначенное для снижения риска возгорания. В случае повреждения шнура питания его ремонту не подлежит. Его необходимо заменить шнуром от производителя.

УВЕДОМЛЕНИЕ

  • Не используйте это устройство для включения или выключения устройства.
  • Всегда проверяйте, что кнопка RESET нажата для правильной работы.
  • Шнур питания необходимо заменить, если он не сбрасывается при нажатии кнопки TEST или не может быть сброшен. Пожалуйста, свяжитесь со службой поддержки клиентов.
Инструкция по эксплуатации

Подготовка

Front

48

Mode Диапазон температуры
Cool 60 °F ~ 95°F (16°C ~ 35°C)
Сухой 55°F ~ 95°F (13°C ~ 35°C)
Тепловой насос 41°F ~ 86°F (5°C ~ 30°C)
Функции панели управления

Кнопка поворота
Используется для запуска функции автоматического поворота. Когда операция включена, нажатие кнопки SWING может остановить жалюзи под нужным углом.

Кнопка подключения
Поворотная кнопка также используется для запуска режима беспроводного подключения. Чтобы активировать режим беспроводного подключения, включите кондиционер, затем нажмите кнопку SWING на 3 секунды. На светодиодном дисплее отобразится «AP», указывая на то, что устройство находится в режиме беспроводного соединения. Обратитесь к инструкциям по подключению приложения, чтобы завершить процесс подключения. При успешном подключении устройство выйдет из режима беспроводного подключения и загорится индикатор беспроводной связи.В случае сбоя подключения устройство автоматически выйдет из режима беспроводного подключения через 8 минут, а индикатор беспроводной связи не загорится.
Примечание: Процесс беспроводного подключения должен быть завершен в течение 8 минут после включения кондиционера.

Кнопка таймера
Используется для запуска программы времени начала АВТО ВКЛ и времени окончания АВТО ВЫКЛ. Индикатор включения или выключения таймера загорится в зависимости от выбранной настройки. Более подробные инструкции см. на стр. 10.

Кнопка вентилятора
Управляет скоростью вентилятора.Нажмите для управления скоростью вентилятора в четыре этапа: НИЗКАЯ, СРЕДНЯЯ, ВЫСОКАЯ и АВТОМАТИЧЕСКАЯ. Индикатор выбранной скорости вентилятора (кроме AUTO) загорится.
ПРИМЕЧАНИЕ. Применимо к моделям с функцией постоянного вентилятора. В режиме COOL или DRY нажмите кнопку Fan в течение 3 секунд, чтобы включить или выключить постоянную функцию вентилятора. Когда функция включена, постоянно горит индикатор вентилятора, указывая на то, что вентилятор будет работать постоянно. Когда функция отключена, постоянный индикатор вентилятора гаснет, указывая на то, что вентилятор остановится при остановке компрессора.

Кнопка режима
Выбирает нужный режим работы. При каждом нажатии кнопки режим выбирается в следующей последовательности: АВТО, ОХЛАЖДЕНИЕ, ОСУШЕНИЕ, ВЕНТИЛЯТОР и НАГРЕВ. Индикатор режима загорается и указывает на выбранный режим.

Кнопки вверх ( ) и вниз ( )
Используются для увеличения/уменьшения настроек температуры с шагом 1° в диапазоне от 60°F/16°C до 86°F/30°C или установки ТАЙМЕРА в диапазоне от 0 до 24 часов. Для переключения между °F или °C одновременно нажмите и удерживайте кнопки «Вверх» и «Вниз» в течение 3 секунд.

Кнопка питания
Включает и выключает устройство.

Кнопка режима сна
Используется для включения режима сна.

Светодиодный дисплей
Отображает заданную температуру в °F (градусы Фаренгейта) или °C (градусы Цельсия) и настройки автоматического таймера. В режимах СУШКА и ВЕНТИЛЯТОР показывает температуру в помещении.

Показывает коды ошибок и код защиты:
E1 – Ошибка датчика комнатной температуры.
E2 – Ошибка датчика температуры испарителя.
E3 – Ошибка датчика температуры конденсатора (некоторые модели).
E4 – Ошибка связи панели дисплея.
P1 – Нижний лоток полон – Подсоедините сливной шланг и слейте скопившуюся воду. Если защитный код повторяется, обратитесь в сервисную службу.

УВЕДОМЛЕНИЕ

При появлении одного из этих кодов ошибок выключите устройство и проверьте наличие препятствий. Перезапустите устройство. Если неисправность сохраняется, выключите устройство, отсоедините кабель питания и обратитесь в службу поддержки клиентов по телефону 1-855-204-5313.

Инструкция по эксплуатации

Режим ОХЛАЖДЕНИЯ

  • Нажимайте кнопку «РЕЖИМ», пока не загорится индикатор «ОХЛАЖДЕНИЕ».
  • Нажимайте кнопки ADJUST вверх ( ) или вниз ( ), чтобы выбрать желаемую температуру в помещении. Температуру можно установить в диапазоне от 60°F~86°F/16°C~30°C.
  • Нажмите кнопку «FAN SPEED», чтобы выбрать скорость вентилятора.

Режим НАГРЕВ

  • Нажимайте кнопку «MODE», пока не загорится индикатор нагрева « ».
  • Нажимайте кнопки ADJUST вверх ( ) или вниз ( ), чтобы выбрать желаемую температуру в помещении. Температуру можно установить в диапазоне от 60°F~86°F/16°C~30°C.
  • Нажмите кнопку «FAN SPEED», чтобы выбрать скорость вентилятора.
  • При переходе в режим обогрева вентилятор может запускаться медленнее, чем ожидалось. Это нормальная работа, позволяющая устройству начать эффективный нагрев. Через несколько минут устройство должно достичь желаемой скорости вращения вентилятора.

Режим СУШКИ

  • Нажимайте кнопку «РЕЖИМ», пока не загорится индикатор «СУШКА».
  • В этом режиме нельзя выбирать скорость вращения вентилятора или регулировать температуру. Двигатель вентилятора работает на НИЗКОЙ скорости.
  • Держите окна и двери закрытыми для лучшего эффекта осушения.

АВТОМАТИЧЕСКИЙ режим

  • Когда вы устанавливаете кондиционер в АВТОМАТИЧЕСКИЙ режим, он автоматически выбирает режим охлаждения, обогрева или только вентилятора в зависимости от выбранной вами температуры и текущей температуры в помещении.
  • Кондиционер автоматически регулирует температуру в помещении в соответствии с заданной вами точкой температуры.
  • В режиме АВТО невозможно выбрать скорость вентилятора.

Работа ВЕНТИЛЯТОРА

  • Нажимайте кнопку «РЕЖИМ», пока не загорится индикатор «ВЕНТИЛЯТОР».
  • Нажмите кнопку «FAN SPEED», чтобы выбрать скорость вентилятора. Температуру нельзя регулировать.
  • Не подсоединяйте воздуховод к окну.

ТАЙМЕР: Автоматический пуск/останов

  • Когда устройство включено, нажатие кнопки Таймер запускает программу автоматического останова.Загорится индикатор TIMER OFF. Нажмите кнопку «Вверх» ( ) или «Вниз» ( ), чтобы выбрать нужное время. Нажмите кнопку TIMER еще раз в течение 5 секунд. Запустится программа автоматического запуска, и загорится индикатор TIMER ON. Нажмите кнопку «Вверх» ( ) или «Вниз» ( ), чтобы выбрать желаемое время автоматического запуска.
  • Когда устройство выключено, нажмите кнопку таймера, чтобы запустить программу автоматического запуска. Повторное нажатие в течение пяти секунд запустит программу автоматической остановки.
  • Нажмите и удерживайте кнопку «Вверх» ( ) или «Вниз» ( ), чтобы изменить автоматическое время на 0.С шагом 5 часов, до 10 часов, затем с шагом 1 час до 24 часов. Система управления будет отсчитывать время, оставшееся до запуска.
  • Система автоматически вернется к отображению предыдущей настройки температуры, если в течение 5 секунд не будет выполнено никаких действий.
  • Включение или выключение устройства в любое время или установка таймера на 0,0 отменяет программу таймера автоматического запуска/остановки.
  • В случае возникновения неисправности временная программа автоматического запуска/остановки также будет отменена.

Режим сна

Нажатие этой кнопки увеличивает (во время охлаждения) или уменьшает (во время нагрева, соответствующие модели) 1°F/1°C через 30 минут. Через дополнительные 30 минут температура снова повысится (охлаждение) или уменьшится (нагрев) еще на 1 °F/1 °C. Эта новая температура будет поддерживаться в течение 7 часов, прежде чем вернуться к первоначально выбранной температуре. Это завершает спящий режим, и устройство продолжает работать в соответствии с первоначальной программой.

УВЕДОМЛЕНИЕ
Функция SLEEP недоступна в режимах FAN или DRY

Другие функции

Функция COMFORT SENSE

Эту функцию можно активировать ТОЛЬКО с пульта дистанционного управления. Пульт дистанционного управления служит удаленным термостатом, позволяющим точно контролировать температуру в месте его расположения, которое должно находиться в пределах 26 футов от кондиционера. Чтобы активировать функцию Comfort Sense, направьте пульт дистанционного управления на устройство и нажмите кнопку C-Sense.На дисплее пульта будет отображаться фактическая температура в месте его нахождения (при условии, что он находится в пределах 26 футов от кондиционера). Пульт дистанционного управления будет посылать этот сигнал кондиционеру каждые 3 минуты до тех пор, пока кнопка C-Sense не будет нажата снова. Если блок не получает сигнал Comfort Sense в течение любого 7-минутного интервала, блок выходит из режима Comfort Sense.
ПРИМЕЧАНИЕ. Эта функция недоступна в режимах ВЕНТИЛЯТОРА или ОСУШЕНИЯ.

АВТОМАТИЧЕСКИЙ ПОВТОРНЫЙ СТАРТ

Если устройство неожиданно выключится из-за отключения электроэнергии, оно автоматически перезапустится с ранее заданной функцией при возобновлении подачи питания.

ПОДОЖДИТЕ 3 МИНУТЫ ПЕРЕД ВОЗОБНОВЛЕНИЕМ РАБОТЫ

После остановки агрегата его нельзя перезапустить в течение 3 минут. Это для защиты блока. Работа автоматически возобновится через 3 минуты.

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА

Жалюзи можно регулировать автоматически с помощью кнопки ПОВОРОТА.

  • При включении питания жалюзи полностью открываются.
  • Нажмите кнопку SWING на панели или пульте дистанционного управления, чтобы активировать функцию Auto Swing. Жалюзи будут автоматически подниматься и опускаться.
  • Не регулируйте жалюзи вручную.
ИНСТРУКЦИИ ПО УСТАНОВКЕ
Выбор правильного места

Место установки должно соответствовать следующим требованиям:

  • Убедитесь, что вы устанавливаете устройство на ровной поверхности, чтобы свести к минимуму шум и вибрацию.
  • Устройство должно быть установлено рядом с вилкой с заземлением, а слив поддона для сбора (находится на задней панели устройства) должен быть доступен.
  • Устройство должно располагаться на расстоянии не менее 12 дюймов (30 см) от ближайшей стены, чтобы обеспечить надлежащее кондиционирование воздуха.
  • НЕ закрывайте впускные и выпускные отверстия или приемник дистанционного сигнала устройства, так как это может привести к повреждению устройства.

Рекомендуемая установка

УВЕДОМЛЕНИЕ
Внешний вид вашего устройства может немного отличаться.

ПРЕДУПРЕЖДЕНИЕ

  • Этот блок кондиционирования воздуха представляет собой герметичный блок, содержащий фторсодержащие газы.Конкретную информацию о типе газа и количестве см. на соответствующей этикетке на самом устройстве.
  • Обслуживание, техническое обслуживание или ремонт данного устройства должен выполнять сертифицированный специалист.
  • Утилизация изделия должна осуществляться в соответствии с местным законодательством.

Отсканируйте этот QR-код, чтобы посмотреть видео по установке портативного кондиционера Toshiba

Необходимые инструменты

• Крестообразная отвертка
• Рулетка или линейка
• Нож или ножницы
• Пила (дополнительно, чтобы укоротить оконный адаптер для узких окон) окна)

Аксессуары

Ваш комплект для установки окон подходит для окон 19.4’’-62,2’’ (49,3-158,1 см). Пожалуйста, дважды проверьте все упаковочные материалы, чтобы убедиться, что аксессуары случайно не выброшены.

0

Часть Описание Количество
Вентиляционное адаптер 1 шт
Болт 8 шт
Window Sliders 5 PC 9
Kit Window Kit Brace 1 шт
Скользящий оконный адаптер – Front 1 шт
адаптер для раздвижных окон – задний 1 шт.
Раздвижной оконный адаптер – воздушный разделитель 1 шт
4 PC 4 PC 4 PC
пены B (клей) 2 PC
Пенопластовое уплотнение C (неклейкое) 2 шт.
    Window Slider PAM (клей) 4 PC 4

кронштейна безопасности и 2 винта 1 набор
сливной шланг 1 шланг
Адаптер для шланга (только для режима теплового насоса) 1 шт

Power Buckle 1 PC
Тепловой насос пена для изоляции шланга (дополнительно) 1 комплект
Комплект для установки окна

Используйте приведенную ниже таблицу, чтобы определить, какая комбинация оконных ползунков подходит для вашего окна.

3
Window Slider Размер окна (мм)
A + B 484 ~ 592 19. 1 ~ 23.0293 23.09
B + C ~ ~ 696 696 ~ 29.4 27.4
A + B + C 696 ~ 802 27.4 ~ 31,6
б + е 802 ~ 896 31,6 ~ 35,3
A + B + е 896 ~ 998 35293 35.3 ~ ~ 39.3
A + B + C + D 998 ~ 1210 39,3 ~ 47,6
A + B + C + D + е 1210 ~ 1620 47.6 ~ 63.8

УВЕДОМЛЕНИЕ
После того, как узел выпускного шланга и регулируемая заслонка окна готовы, выберите один из двух следующих способов установки.

Только для подвесных окон

Вставьте переходник для выпуска воздуха в выпускное отверстие шланга (круглое отверстие) для оптимальной работы. Поверните адаптер по часовой стрелке до щелчка фиксирующих выступов, после чего он перестанет вращаться. Пропустите этот шаг при установке в горизонтальное раздвижное окно.
Адаптер для выпуска воздуха может мешать работе некоторых оконных решеток, и при желании его можно снять (обратите внимание, что это может немного снизить производительность).

Подготовка регулируемого ползунка окна

  1. В зависимости от размера окна отрегулируйте размер ползунка окна. Используйте комбинацию панелей, которая лучше всего подходит для вашего оконного проема.
  2. Если длина окна требует двух или более оконных ползунков, используйте болт для крепления оконных ползунков после того, как они будут отрегулированы до нужной длины.
  3. При установке в раздвижное окно болты следует устанавливать с обеих сторон оконных ползунков.

Утепление оконной заслонки

После сборки оконной заслонки до нужного размера отрежьте и наклейте пенопластовые изоляционные листы на внешнюю сторону оконной заслонки.

Тип 1: Установка на подвесное окно

  1. Отрежьте полоски липкой пены A и B до нужной длины и прикрепите их к оконной створке и раме, как показано на рисунке.
  2. Вставьте узел ползунка окна в оконную направляющую. Если отверстие для шланга закрыто кромкой оконной рамы, поверните панель так, чтобы более толстая сторона была обращена к оконной раме. Прикрепите скобу оконного комплекта к задней части панели шланга, чтобы зафиксировать окно так, чтобы панели оконных ползунков не наклонялись внутрь.
  3. Отрежьте уплотнительную полосу C из неклейкой пены по ширине окна. Вставьте уплотнитель между стеклом и оконной рамой, чтобы предотвратить попадание воздуха и насекомых в помещение.
  4. При необходимости установите защитную скобу с помощью 2 винтов, как показано на рисунке.
  5. Прикрепите шланг к панели ползунка окна, вставив конец шланга в отверстие на ползунке.

Тип 2: Установка раздвижного окна (дополнительно)

  1. Отрежьте полоски липкой пены A и B до нужной длины и прикрепите их к оконной створке и раме, как показано на рисунке.
  2. Сборка адаптера раздвижного окна (требуется только для приложений с раздвижным окном): совместите обе половины адаптера раздвижного окна и соедините их.Затем прикрепите разделитель воздуха к вновь сформированному оконному переходнику с наружной стороны. Полностью собранный адаптер должен выглядеть так, как показано на рисунке слева.
  3. Вставьте узел ползунка окна в оконную направляющую. Если отверстие для шланга закрыто оконной рамой, поверните панель так, чтобы более толстая сторона была обращена к оконной раме. Прикрепите скобу оконного комплекта к задней части панели шланга, чтобы зафиксировать окно так, чтобы панели оконных ползунков не наклонялись внутрь.
  4. Убедитесь, что болты установлены с обеих сторон оконной заслонки для повышения жесткости.
  5. Отрежьте полосу C из неклейкой пены, чтобы она соответствовала высоте окна. Вставьте пенопластовый уплотнитель между стеклом и оконной рамой, чтобы предотвратить попадание воздуха и насекомых в комнату.
  6. При необходимости установите защитную скобу с помощью 2 винтов, как показано на рисунке.
  7. Прикрепите адаптер раздвижного окна к шлангу, совместив круги на адаптере шланга. Вставьте адаптер ползунка окна в отверстие ползунка окна.

УВЕДОМЛЕНИЕ
Для обеспечения надлежащей работы НЕ перегибайте и не перегибайте шланг.Убедитесь, что в пределах 20 дюймов (~500 мм) от впускного и выпускного шлангов нет никаких предметов. Все иллюстрации в данном руководстве предназначены только для пояснения, ваш кондиционер может немного отличаться от показанного.

Слив воды
  • В режимах сушки снимите верхнюю сливную пробку с задней стороны устройства и установите сливной шланг.
    Для моделей без сливного патрубка: просто подсоедините сливной шланг к отверстию. Поместите конец шланга непосредственно в место слива, которое вы используете.
Слив воды (для режима обогрева)
  • При работе в режиме теплового насоса в агрегате образуется конденсат, который необходимо сливать. При работе в режиме обогрева необходимо установить сливной шланг. Чтобы установить сливной шланг, снимите заглушку со сливного отверстия и подсоедините прилагаемый шланг.
    Универсальный сливной адаптер можно присоединить к концу входящего в комплект шланга. Шланг 3/4 дюйма (не входит в комплект) можно присоединить к адаптеру, если требуется шланг большей длины. Поместите конец шланга в зону слива, которую вы используете.

УВЕДОМЛЕНИЕ

Поскольку данное устройство содержит конденсатный насос, сливной шланг можно поднять на высоту до 6 футов (1,8 м). Направьте шланг в сторону слива, убедившись, что нет перегибов, препятствующих потоку воды. Убедитесь, что конец шланга направлен вниз (см. рис. с галочкой).

Рисунок с символом X не рекомендуется, так как конец шланга не направлен вниз. Если непрерывный сливной шланг не используется, убедитесь, что соответствующая сливная пробка и ручка надежно установлены во избежание утечек.

  • Когда уровень воды в нижнем лотке достигает заданного уровня, устройство издает звуковой сигнал 8 раз. На цифровом дисплее отображается «P1». В это время процесс кондиционирования/осушения воздуха немедленно остановится. Однако двигатель вентилятора будет продолжать работать (это нормально). Осторожно переместите устройство в место слива, снимите нижнюю сливную пробку и дайте воде стечь. Установите на место нижнюю сливную пробку и перезапустите машину, пока не исчезнет символ «P1». Если ошибка повторяется, обратитесь в сервис.

УВЕДОМЛЕНИЕ
Перед использованием устройства обязательно установите на место нижнюю сливную пробку, чтобы предотвратить утечку.

УХОД И ЧИСТКА
Меры предосторожности
  • Всегда отключайте устройство от сети перед очисткой или обслуживанием.
  • ЗАПРЕЩАЕТСЯ использовать легковоспламеняющиеся жидкости или химикаты для очистки устройства.
  • НЕ мойте устройство под проточной водой. Это может привести к опасности поражения электрическим током.
  • НЕ работайте на машине, если блок питания был поврежден во время очистки.Поврежденный шнур питания необходимо заменить новым шнуром от производителя.
Очистка воздушного фильтра

ОСТОРОЖНО

НЕ используйте устройство без фильтра, поскольку грязь и ворсинки забьют его и снизят производительность.

Советы по обслуживанию

  • Обязательно очищайте воздушный фильтр каждые 2 недели для оптимальной работы.
  • Очистите фильтр водой и убедитесь, что он сухой перед повторной установкой.
  • Поддон для сбора воды следует сливать сразу же после возникновения ошибки P1 и перед хранением, чтобы предотвратить образование плесени.
  • В домах с животными вам придется периодически протирать решетку, чтобы предотвратить блокировку потока воздуха из-за шерсти животных.

Очистка устройства

Чистите только мягкой тканью. Не используйте сильнодействующие моющие средства, содержащие воск или растворители, так как это может повредить изделие.

Хранение устройства, когда оно не используется

  • Слейте воду из поддона для сбора воды в соответствии с инструкциями, приведенными в следующем разделе.
  • Включите устройство в режиме ВЕНТИЛЯЦИИ на 12 часов в теплом помещении, чтобы высушить его и предотвратить образование плесени.
  • Выключите устройство и отсоедините его от сети.
  • Очистите воздушный фильтр в соответствии с инструкциями в предыдущем разделе. Перед хранением установите на место чистый сухой фильтр.
  • Извлеките батарейки из пульта дистанционного управления

УВЕДОМЛЕНИЕ
Обязательно храните устройство в темном прохладном месте. Воздействие прямых солнечных лучей или сильного нагрева может сократить срок службы устройства.

СОВЕТЫ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Прежде чем звонить в сервисную службу, просмотрите этот список.Это может сэкономить вам время и деньги. В этот список включены распространенные случаи, которые не являются результатом дефектов изготовления или материалов, из которых изготовлены эти приборы.

Проблема Решение
Устройство не включается при нажатии кнопки ВКЛ/ВЫКЛ Выключите устройство, слейте воду из поддона для сбора воды и перезапустите устройство.
Если комнатная температура ниже установленной температуры в режиме ОХЛАЖДЕНИЯ, сбросьте температуру.
Устройство плохо охлаждается Воздушный фильтр забит пылью или шерстью животных. Выключите устройство и очистите фильтр в соответствии с инструкциями.
Выпускной шланг не подсоединен или заблокирован. Выключите агрегат, отсоедините шланг, проверьте, не засорен ли он, и снова подсоедините шланг.
Установлена ​​слишком высокая температура; уменьшить заданную температуру.
Убедитесь, что все окна и двери закрыты.
Площадь помещения может быть слишком большой; дважды проверьте область охлаждения.
Проверьте помещение на наличие возможных источников тепла и по возможности устраните их.
Устройство шумит и/или слишком сильно вибрирует Пол неровный. Установите устройство на плоскую ровную поверхность.
Воздушный фильтр забит пылью или шерстью животных. Выключите устройство и очистите фильтр в соответствии с инструкциями.
Блок издает булькающий звук Этот звук вызван потоком хладагента внутри блока и является нормальным.
Устройство не подключается к беспроводной сети или приложение не работает (некоторые модели) Для получения дополнительной поддержки и советов по устранению неполадок перейдите по ссылке в QR-коде:
оконная направляющая Убедитесь, что скоба оконного комплекта установлена ​​правильно.
В режиме обогрева скорость вентилятора ниже ожидаемой. Низкая скорость вращения вентилятора в режиме обогрева является нормальным явлением.Скорость вентилятора должна достичь желаемого значения через несколько минут работы.
Конденсат собирается на внешней части шланга в режиме обогрева Нанесите изоляционную пену из комплекта поставки, как показано на следующей странице.
ИЗОЛЯЦИОННАЯ ПЕНА ДЛЯ ШЛАНГА ТЕПЛОВОГО НАСОСА

Если во время обогрева на внешней части шланга образуется конденсат, нанесите на внешнюю часть шланга изоляционную пену, входящую в комплект поставки.Используйте прилагаемые стяжки, чтобы закрепить пену вокруг шланга.

ИНСТРУКЦИИ ПО ПУЛЬТУ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ И ПРИЛОЖЕНИЮ
Использование пульта дистанционного управления

РАСПОЛОЖЕНИЕ ПУЛЬТА ДУ
Используйте пульт дистанционного управления на расстоянии 8 м (26 футов) от кондиционера, направляя его на устройство. Устройство подаст звуковой сигнал при получении сигнала

ОСТОРОЖНО

  • Кондиционер не будет работать, если шторы, двери или другие материалы блокируют сигналы от пульта дистанционного управления к устройству.
  • Не допускайте попадания жидкости на пульт дистанционного управления. Не подвергайте пульт дистанционного управления воздействию прямых солнечных лучей или тепла.
  • Если приемник инфракрасного сигнала на внутреннем блоке подвергается воздействию прямых солнечных лучей, кондиционер может работать неправильно. Используйте шторы, чтобы солнечные лучи не падали на приемник.
  • Если другие электроприборы реагируют на пульт дистанционного управления, либо переместите эти приборы, либо обратитесь к местному дилеру.
Установка и замена батарей

Ваш кондиционер может поставляться с двумя батареями (некоторые модели).Перед использованием вставьте батарейки в пульт дистанционного управления.

  1. Сдвиньте заднюю крышку пульта дистанционного управления вниз, открывая батарейный отсек.
  2. Вставьте батареи, обращая внимание на то, чтобы контакты (+) и (-) батарей совпадали с символами внутри батарейного отсека.
  3. Установите крышку аккумуляторного отсека на место.
Технические характеристики дистанционного управления
номинальное напряжение 3.0 В (сухие батареи R03 / LR03x2) диапазон приема сигнала 26 футов (8 м) среда -5 ° C ~ 60 °C (23°F ~ 140°F)
Функциональные кнопки
  • ВКЛ/ВЫКЛ
    Включение и выключение устройства.
  • TEMP
    Увеличивает температуру с шагом 1°F (1°C). Максимум. температура 86°F (30°C).
  • SET
    Прокручивает рабочие функции следующим образом: Fresh ( ) J Follow Me ( ) J Режим AP ( ) J Fresh…
    Выбранный символ будет мигать в области дисплея, нажмите кнопку OK для подтверждения
  • TEMP
    Снижает температуру с шагом 1°F (1°C). Мин. температура 60°F (16°C).
  • СКОРОСТЬ ВЕНТИЛЯТОРА
    Переключает скорость вентилятора следующим образом: Авто J Низкая J Средняя J Высокая …
  • ТАЙМЕР ВКЛ
    Устанавливает таймер для включения устройства (см. Инструкции по использованию основных функций).
  • РЕЖИМ
    Переключение режимов работы следующим образом: Автоматическое охлаждение Сухой нагрев Вентилятор
  • БЫСТРЫЙ РЕЖИМ
    Используется для восстановления текущих настроек или возврата к предыдущим настройкам.
  • OK
    Нажмите, чтобы отправить нужные настройки на блок переменного тока.
  • ТАЙМЕР ВЫКЛЮЧЕНИЯ
    Устанавливает таймер для выключения устройства (см. Инструкции в разделе «Использование основных функций»).
  • °C/°F
    Изменение единиц измерения температуры между °C и °F.
  • SLEEP
    Экономит энергию во время сна.
  • Светодиодный индикатор
    Включение или выключение светодиодного дисплея устройства и звуковых сигналов панели управления
Индикаторы удаленного экрана

Информация отображается при включении пульта дистанционного управления.

  • Индикатор передачи
    Загорается, когда пульт дистанционного управления посылает сигнал на внутренний блок.
  • NO
    Таймер на дисплее
  • Off
  • Выкл.
    Timer Off


  • Отображение вентилятора
    Отображение Выбранные скорость вентилятора:
    Low
    Med
    Высокий
    Авто Эта скорость вентилятора не может быть отрегулирована в режиме AUTO или DRY.
  • Дисплей функции Fresh
    Дисплей режима сна
    Дисплей функции Follow me
    Дисплей функции беспроводного управления
    Индикатор низкого заряда батареи (если мигает)
  • Дисплей MODE
    Отображает текущий режим, включая:
    Автоматическое охлаждение Сухой нагрев
  • Дисплей БЛОКИРОВКИ
    Отображается при активации функции БЛОКИРОВКИ.
  • Отображение температуры/таймера/скорости вентилятора
    Отображает заданную температуру по умолчанию или скорость вентилятора или настройку таймера при использовании функций ТАЙМЕР ВКЛ/ВЫКЛ.
    • Диапазон температур:
      16-30°C / 60-86°F
    • Диапазон настройки таймера:
      0-24 часа
      Этот дисплей не отображается при работе в режиме ВЕНТИЛЯТОРА.
Установка таймера

ТАЙМЕР ВКЛ/ВЫКЛ – Установите время, по истечении которого устройство автоматически включится/выключится.

НАСТРОЙКА ТАЙМЕРА ВКЛЮЧЕНИЯ
Нажмите кнопку ТАЙМЕР ВКЛЮЧЕНИЯ, чтобы запустить временную последовательность ВКЛЮЧЕНИЯ.
Несколько раз нажмите кнопку вверх или вниз, чтобы установить желаемое время включения устройства.
Направьте пульт дистанционного управления на устройство и подождите 1 секунду, активируется ТАЙМЕР ВКЛЮЧЕНИЯ

НАСТРОЙКА ТАЙМЕРА ВЫКЛЮЧЕНИЯ

Нажмите кнопку ТАЙМЕРА ВЫКЛЮЧЕНИЯ, чтобы запустить последовательность времени ВЫКЛЮЧЕНИЯ.
Несколько раз нажмите кнопку вверх или вниз, чтобы установить желаемое время выключения устройства.
Направьте пульт на блок и подождите 1 секунду, ТАЙМЕР ВЫКЛЮЧЕНИЯ будет активирован.

УВЕДОМЛЕНИЕ

  1. При установке ТАЙМЕРА ВКЛ или ТАЙМЕРА ВЫКЛ время будет увеличиваться на 30 минут при каждом нажатии до 10 часов. После 10 часов и до 24 часов оно будет увеличиваться с шагом в 1 час. (Например, нажмите 5 раз, чтобы получить 2,5 часа, и нажмите 10 раз, чтобы получить 5 часов). Таймер вернется к 0,0 через 24 часа.
  2. Отмените любую функцию, установив таймер на 0,0 часа.

Настройка ТАЙМЕРА ВКЛ. И ВЫКЛ. (пример)

Имейте в виду, что периоды времени, которые вы устанавливаете для обеих функций, относятся к часам после текущего времени.
Пример: если текущий таймер установлен на 13:00, чтобы установить таймер, как описано выше, устройство включится через 2,5 часа (15:30) и выключится в 18:00.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

этот AC соответствует основным требованиям и другим соответствующим положениям Директивы 1999/5/EC.

Указание беспроводного модуля
модель : US-OSK103 Размеры : 41 x 24 x 5 (мм)
Стандарт : IEEE 802.11 b/g/n Рабочая температура : 0°C ~ 45°C / 32°F ~ 113°F.
Andenna тип : внешняя всенаправленная антенна Операция влаги : 10% ~ 85%
Частота : 2,4 ГГц (беспроводной) Power Input : DC 5V / 300 мА
Максимальная Мощность передачи : 15 дБм Макс.
  • В случае обновления ОС может быть задержка между обновлением ОС и соответствующим обновлением программного обеспечения, в течение которого ваша ОС может поддерживаться или не поддерживаться до выпуска новой версии. Ваш конкретный мобильный телефон или проблемы в вашей сети могут помешать работе системы, и Toshiba не несет ответственности за любые проблемы, которые могут быть вызваны несовместимостью или проблемами с сетью.
  • Этот Smart AC поддерживает только шифрование WPA-PSK/WPA2-PSK (рекомендуется). Посетите веб-сайт Toshiba Lifestyle, нас.toshiba-lifestyle.com для получения обновленной информации.
  • Для правильного сканирования QR-кода ваш смартфон должен иметь камеру не менее 5 мегапикселей.
  • Из-за нестабильного сетевого подключения время ожидания запросов может истечь. В этом случае перезапустите настройку сети.
  • Из-за нестабильного сетевого подключения время ожидания команд может истечь. В этом случае приложение для смартфона и реальный продукт могут отображать противоречивую информацию. Информация, отображаемая на фактическом продукте, всегда является наиболее точной из доступных.Обновите приложение для повторной синхронизации
  • УВЕДОМЛЕНИЕ
    Toshiba не несет ответственности за любые проблемы, которые могут быть вызваны несовместимостью или проблемами с сетью, вашим беспроводным маршрутизатором и мобильным телефоном

    ОБЗОР СИСТЕМЫ

    Устройства, необходимые для использования Smart AC:

    1. Смартфон с совместимой системой iOS или Android.
    2. Беспроводной маршрутизатор (для подключения требуется сеть 2,4 ГГц).
    3. Умный кондиционер. СКАЧАТЬ И УСТАНОВИТЬ ПРИЛОЖЕНИЕ

      • Вы также можете зайти в Google Play или App Store и выполнить поиск Toshiba NA AC. Для получения дополнительной информации посетите веб-сайт Toshiba Lifestyle: us.toshiba-lifestyle.com.

      УВЕДОМЛЕНИЕ

      Все изображения в этом руководстве приведены только для справки, ваш продукт и приложение могут немного отличаться. Необходимо учитывать фактические инструкции по продукту и приложению.

      СОЗДАЙТЕ УЧЕТНУЮ ЗАПИСЬ
      • Убедитесь, что ваш смартфон подключен к беспроводному маршрутизатору, а беспроводной маршрутизатор работает 2.Подключение к интернету 4ГГц.
      • Рекомендуется немедленно активировать учетную запись, чтобы иметь возможность восстановить пароль по электронной почте.
      • Нажмите «Зарегистрироваться».
      • Введите адрес электронной почты и пароль
      • Нажмите «Регистрация».
      • Если вы забыли свой пароль, нажмите «Забыли пароль?» в главном меню и введите свой адрес электронной почты. Затем нажмите «Сбросить пароль».

      ПРИМЕЧАНИЕ

      • Убедитесь, что ваш смартфон может подключиться к беспроводной сети, которая будет использоваться.
      • Убедитесь также, что устройство не подключается к другим сетям в радиусе действия.
      Дополнительные функции приложения и умные дома

      Для дополнительных инструкций относительно функций возможностей навыка приложений и умных домов, сканировать QR-код ниже

      Документы / Ресурсы

      Ссылки
      Связанные руководства / ресурсы

      Руководство пользователя


      Документы : Загрузить!
      • Руководство пользователя – (английский)

      Руководство пользователя Кондиционер Toshiba RAC-WK1011ESCWU

      Содержание

      • Устройства безопасности
      • Инструкция по эксплуатации
      • Инструкции по установке
      • Уход и уборка
      • Уход за дистанционным управлением

      Предупреждение

      • Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они не находятся под присмотром или не проинструктированы относительно использования прибора лицом, ответственным за их безопасность.
      •  Обратитесь к авторизованному специалисту по обслуживанию для ремонта или обслуживания данного устройства.
      • Обратитесь к установщику для установки этого устройства.
      • Кондиционер не предназначен для использования маленькими детьми или людьми, которые не могут управлять кондиционером самостоятельно без присмотра.
      • Маленькие дети должны находиться под присмотром, чтобы они не играли с кондиционером.
      •  Если необходимо заменить шнур питания, обратитесь в нашу службу поддержки потребителей и найдите авторизованного специалиста.
      •  Электромонтаж должен выполняться в соответствии с национальными стандартами только квалифицированным персоналом.
      • Прибор должен быть установлен в соответствии с национальными правилами электромонтажа.
      • Не используйте кондиционер во влажных помещениях, таких как ванная комната или прачечная.
      •  Приборы с электрическими нагревателями должны располагаться на расстоянии не менее 1 м от горючих материалов.

      Удаление переменного тока из окна

      •  Выключите переменный ток и отсоедините шнур питания.
      •  Снять уплотнение створки между окнами и отвинтить предохранитель.
      • Удалите винты, установленные через раму и замок рамы.
      •  Снимите панель R1 (только модели ENERGY STAR).
      • Закройте (задвиньте) боковые панели в раму.
      • Крепко удерживая кондиционер, поднимите створку и осторожно снимите ее.
      • Будьте осторожны, чтобы не пролить стоячую воду, поднимая устройство из окна. Магазин запчастей С кондиционером.

      Новое добавлено: EM131A5C-BS MG12GQN-BS RAC-PD1011CRU MG12GQN-SS RAC-PD1411CWU

      также, эти документы предназначены для других моделей Toshiba: RAC-WK0511CMU, RAC-WK0611CRU, RAC-WK0811ESCWU, RAC-WK1211ESCWU

      Tags: Toshiba Air Conditioners User Manuals, Toshiba 8000 But Portable Air Conditioner, Toshiba Portable, Toshiba 8000 Btu, Toshiba 55ua3a63dg Bedienungsanleitung, Toshiba Portable Air Conditioner Manual, Toshiba 43ul5a63dbs Manual

      FAQ – Часто задаваемые вопросы

      Общая информация

      В. Что такое БТЕ?
      Ответ: Количество тепла, необходимое для изменения температуры одного фунта воды на один градус по Фаренгейту.

      В. Чему эквивалентна одна тонна?
      Ответ: Одна тонна равна 12000 БТЕ в час.

      В. Что такое EER?
      Ответ: Эффективность охлаждения по отношению к энергопотреблению.

      В. Как работает кондиционер?
      Ответ: Кондиционер работает на хладагенте.Газ имеет низкую температуру в одной части АС и высокую температуру в другой части АС. Это достигается за счет того, что компрессор непрерывно сжимает газ.

      Покупка и выбор

      В. Как определить тоннаж кондиционера на основе размера моей комнаты? И какой кондиционер выбрать — оконный или сплит?
      Ответ: Windows доступны до 2,0 TR. Свыше этой емкости доступны только сплиты. Кроме того, если расположение комнаты таково, что нельзя установить окно, то и сплит – единственный вариант. Пожалуйста, обратите внимание на следующие моменты

      Q. Место, где солнечный свет не падает прямо на устройство.
      Ответ: Нет препятствий для потока воздуха к кондиционеру и от него
      Место может дать жесткую платформу, чтобы можно было надежно установить кондиционер. Это также уменьшит звук и вибрацию.

      В. Какие функции должны повлиять на мое решение о покупке?
      Ответ: Следующие пункты могут быть рассмотрены:
      1).Емкость согласно требованию
      2). Энергопотребление и долговечность машины.

      Информация о продукте

      Q. В чем разница между ротационным и поршневым компрессором?
      Ans: Роторный компрессор сжимает газообразный хладагент с помощью вращающегося механизма, в то время как поршневой компрессор делает то же самое, преобразуя вращательное действие двигателя в лайнерное действие.

      В. В чем разница между спиральным и поршневым компрессором?
      Ответ: Спиральный компрессор имеет движущуюся спираль, которая создает давление.Поршневой компрессор использует поршневой цилиндр для сжатия газообразного хладагента.

      Обслуживание и техническое обслуживание

      В. Нужно ли покупать стабилизатор напряжения и какое напряжение у меня должно быть?
      Ответ: Да, если в вашем регионе проблемы с напряжением. 207–253 В.

      В. Как часто нужно чистить фильтр?
      Ответ: Воздушный фильтр следует проверять и очищать не реже одного раза в 2 недели или чаще, если это необходимо.

      В. Сколько электроэнергии потребляет мой кондиционер?
      Ответ: В зависимости от мощности переменного тока. Потребление электроэнергии будет варьироваться.

      В. Сколько стоит обслуживание моего кондиционера?
      Ответ: Это зависит от типа и емкости. Пожалуйста, обратитесь к дилеру.

      Другие часто задаваемые вопросы

      Q. Как рассчитать потребление электроэнергии кондиционером?
      Ответ: Расчетное потребление электроэнергии = Потребляемая мощность (кВт) X №использованных часов X Количество дней в месяц X Текущая ставка за коммунальные услуги.

      В. Почему кондиционер издает треск?
      Ответ: Пластиковые детали, такие как передняя панель, издают потрескивающий звук, когда они немного расширяются или сжимаются из-за изменения температуры.

      В. Неприятный запах из кондиционера?
      Ответ: Запахи помещения, мебели и сигаретного дыма проникают во внутренний блок и остаются в нем. Когда кондиционер включен, он вместе с воздухом выдувает скопившиеся запахи.(Рекомендуется очистить внутреннюю часть внутреннего блока. Позвоните в колл-центр.

      В. Почему в кондиционерах меньше проблем с охлаждением?
      Ответ: Проверьте, не засорен ли воздушный фильтр пылью. Если на воздушном фильтре много пыли, эффективность охлаждения кондиционера может снизиться. Постоянно очищайте воздушный фильтр водой, чтобы повысить эффективность кондиционера. Проверьте, не накрыт ли наружный блок и не установлен ли он рядом с препятствием. Снимите крышку и уберите препятствие.Если двери и окна открыты, это может привести к снижению эффективности охлаждения. Закройте дверь и окна. Проверьте, не слишком ли велика длина трубы, соединяющей внутренний и наружный блоки. Эффективность охлаждения кондиционера снижается, если длина трубы превышает максимально допустимую длину.

      В. Блок не охлаждается/не горит зеленый индикатор.
      Ответ: Блок находится в режиме охлаждения?
      Нажимайте кнопку режима, пока не будет выбран режим охлаждения.
      Уменьшите настройку температуры на устройстве до минимальной настройки.
      (Температура агрегата должна быть ниже, чем температура в помещении) Подождите от 3 до 5 минут, пока компрессор не заработает.

      Q. Функция таймера отменяется после использования пульта дистанционного управления для управления устройством.
      Ответ: Если блок работает в режиме ТАЙМЕРА, то пульт дистанционного управления также должен быть в режиме «ТАЙМЕР», в противном случае функция ТАЙМЕРА будет отключена. Это нормально, поскольку операционная система по умолчанию использует последний полученный входной сигнал.

      В. Нет ответа на пульт дистанционного управления
      Ответ: Находятся ли приемник и пульт дистанционного управления на требуемом рабочем расстоянии 24 фута?
      Проверьте батареи пульта дистанционного управления.
      Переместите устройство на рабочее расстояние 24 фута.
      Нет ли препятствий между ресивером и пультом дистанционного управления?
      Переместите устройство в новое место или устраните препятствия между устройством и пультом дистанционного управления.

      В. Устройство не имеет дисплея или не реагирует на пульт дистанционного управления или кнопку управления, когда устройство подключено к сети
      Ответ: Убедитесь, что устройство подключено к работающей розетке и что вилка закреплена. Нажмите кнопку сброса на боковой части разъема, чтобы она защелкнулась. Зеленый индикатор на вилке должен гореть.

      В. Устройство недостаточно охлаждается
      Ответ: Убедитесь, что все окна и двери закрыты.
      Уменьшите настройку температуры до самой низкой настройки на устройстве.
      Убедитесь, что вытяжной канал закреплен и не засорен.
      Убедитесь, что воздушный фильтр чист и не засорен.

      Toshiba Smart Wifi AC — Примечания по настройке: homeautomation

      Итак, на прошлой неделе я решил заменить портативный кондиционер в нашей спальне на устанавливаемый на окно кондиционер с поддержкой Wi-Fi от Home Depot производства Toshiba (модель 8K BTU). Установка AC прошла нормально, но я столкнулся с огромной проблемой, пытаясь соединить его с приложением Android, предоставленным Toshiba. В конце концов я заставил его работать, оставив здесь несколько заметок, так как из обзоров приложений видно, что многие другие сталкиваются с той же проблемой.

      • AC: Toshiba Smart Wifi AC, 8K BTU, модель для установки на окно

      • Телефон: Pixel 2XL (под управлением Android 10)

      • Wifi: Google Wifi (2 шайбы в конфигурации

        3 после сетки)

        83 После обширных разочарований и устранения неполадок, вот шаги, которые я предпринял, которые в конечном итоге сработали:

        1. Установил официальное приложение Toshiba для Android (Toshiba AC NA), используя QR-код в руководстве AC

        2. Зарегистрировал имя пользователя и пароль в приложение и вошли в систему

        3. Установили приложение «MRCOOL Remote» из Play Store и вошли в систему с тем же именем пользователя и паролем, которые были созданы в приложении Toshiba (не создавайте новую учетную запись, просто войдите в систему.Это приложение использует тот же облачный сервер, что и приложение Toshiba, см. примечания ниже).

        4. В приложении MRCOOL Remote выберите «Ручная» настройка устройства вместо «QR-код».

        5. Переведите AC в режим «AP»

        6. Вручную подключите телефон к Wi-Fi SSID («net_ac_xxxx», пароль 12345678).

        7. Подождите, пока на телефоне не появится предупреждение о том, что в сети нет доступа в Интернет.Нажмите на уведомление и скажите телефону оставаться на связи в любом случае.

        8. Вернитесь в приложение MRCOOL Remote и продолжайте, пока не будет предложено выбрать SSID домашнего Wi-Fi. Выберите правильный SSID и введите пароль. (Я сделал это в своем основном SSID Google Wifi, а не в гостевой сети).

        9. Приложение попытается установить связь с AC и настроить его.

        10. Завершите настройку/именование устройства в приложении MRCOOL Remote до завершения настройки.

        11. Выйдите/принудительно закройте приложение MRCOOL Remote и приложение Toshiba AC NA, затем снова откройте приложение Toshiba. Теперь устройство переменного тока должно появиться в этом приложении.

        12. Снова подключил вторую шайбу Google Wifi.

        13. Открыл приложение Google Home и щелкнул, чтобы добавить новое устройство «Работает с Google». В открывшемся окне я ввел свои учетные данные приложения Toshiba, и устройство переменного тока было успешно связано с моим приложением Google Home. Теперь я могу управлять им с помощью голосовых команд, хотя я не могу управлять им на экране из приложения Google Home…. необходимо использовать приложение производителя для управления на экране.

        Обратите внимание, что мне пришлось повторять шаги 5-9 много раз, прежде чем это, наконец, удалось. Мне никогда не удавалось выполнить эти шаги без использования приложения MRCOOL Remote.

        Технические примечания:

        • USB-ключ Wi-Fi в блоке переменного тока имеет надпись «Smart Kit» и имеет QR-код, указывающий на URL-адрес в домене «appsmb.com». Этот домен не имеет IP-адреса и не открывается в веб-браузере, но домен зарегистрирован в Alibaba Cloud Computing, и некоторые его записи DNS указывают на домены, принадлежащие Midea.

        • Похоже, что этот же ключ используется многими кондиционерами различных производителей. Существует множество различных приложений для Android (… и, предположительно, iOS), которые используют один и тот же сервер аутентификации, и кажется, что вы можете более или менее использовать их взаимозаменяемо. Вход в любой из этих приложений будет отображать устройства, созданные в других приложениях:

          • Toshiba AC NA

          • NETHome Plus

          • Midea Air

          • MrCool Remote

        • Все эти бренды /apps/dongles, кажется, ищет тот же шаблон SSID net_ac_xxxx

        • Мой ключ обслуживает DHCP в режиме AP, подсеть 192.168.1.0. Диапазон DHCP начинается с 192.168.1.100, и несколько устройств могут ассоциироваться с точкой доступа, и каждое из них получает IP-адрес. AC находится по адресу 192.168.1.1 и отвечает на ping, но сканирование портов не выявило ничего интересного

        • На GitHub есть проект, в котором кто-то, по-видимому, смог подключиться к этим устройствам программно, но похоже, что они могут использовать API-соединение через облачный сервер, а не прямое IP-соединение с устройством.
