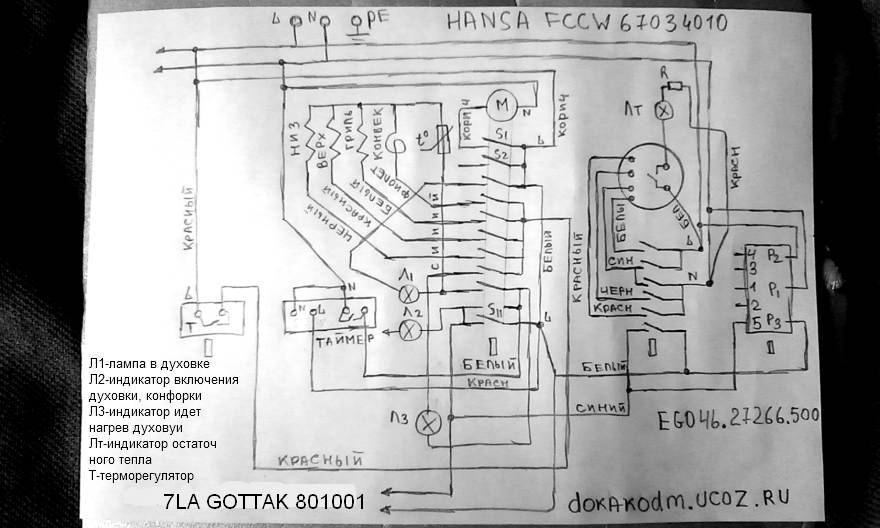

Hansa схема электрическая принципиальная схема: Hansa схема электрическая принципиальная схема – Электроплита HANSA FCCW67034010 замена переключателя духовки – Электроплиты ремонт – Бытовая техника – Каталог статей

Содержание

Схема устройства и принцип работы электроплиты

Современные городские квартиры в многоэтажных домах имеют только электрическую проводку, без газопровода, поэтому на кухне устанавливаются электрические плиты. Многих новоселов интересует принцип работы электроплиты, а также ее устройство. В этой статье мы постараемся дать исчерпывающий ответ.

Общая схема работы

Устройство любой модели электроплиты отечественного или импортного производства практически аналогичное, но у всех есть свои оригинальные нюансы. Например, современные электроплиты Hansa из Германии имеют особую комплектацию, но мы рассмотрим стандартный вариант, который есть у каждой модели электрической плиты. Традиционно эти изделия представляют собой комбинированный электрический прибор, предназначенный для приготовления пищи, он объединяет:

  • варочную поверхность с конфорками;
  • духовой шкаф;
  • нижний ящик для хранения посуды и противней.

Принцип действия стандартный для большинства электроприборов: ток, проходя через ТЭН, нагревает его до заданной температуры.

Для удобного управления на передней лицевой панели расположены регуляторы — они могут быть механического или электронного типа в зависимости от класса изделия. Как правило, на этой же панели расположены два индикатора: один, извещающий о включении устройства в сеть, а второй оповещает о включении духовки. На некоторых плитах есть только первый индикатор. При помощи регуляторов пользователи могут устанавливать режим приготовления пищи на любой конфорке или в духовом шкафу.

На рисунке ниже показана схема устройства стандартной электроплиты.

Расшифруем обозначения:

  1. регулятор мощности;
  2. клеммная коробка;
  3. конфорка;
  4. опорная планка;
  5. датчик температуры духовки;
  6. петля;
  7. стопор;
  8. держатель тэна духовки;
  9. тэн духовки;
  10. внутренняя облицовочная панель;
  11. фиксатор защелки дверцы;
  12. гнездо защелки;
  13. изолирующая прокладка;
  14. тэн для гриля;
  15. ободок конфорки;
  16. шнур электропитания;
  17. земляная клемма;
  18. регулировочные ручки.

Виды электроплит по принципу нагрева

Совершенно естественно, что при разработке бытовой кухонной техники инженеры стараются предложить пользователю максимум удобства и эффективности применения электроплит. Поэтому сегодня классическая электроплита уходит в прошлое, уступая дорогу более современным и высокотехнологичным решениям, также работающим на электричестве.

Электроплита классической конструкции

Основной рабочий элемент данной плиты — нагреватель, накрытый достаточно толстой чугунной пластиной. Такая конструкция имеет ряд недостатков. В частности, блок неэффективно транспортирует тепло из-за наличия воздушных прослоек.

Такая конфорка имеет значительную инерционность. Невозможно правильно контролировать температурные режимы из-за того, что эта деталь медленно нагревается и остывает.

Из-за своей относительно низкой энергоэффективности и значительного расхода классические плиты теряют популярность у потребителя. А если добавить к их недостаткам сложность ухода за пластиной конфорки, такое негативное отношение становится еще более обоснованным. Однако классическое решение имеет и свои достоинства. Среди них:
  • доступный ценник;
  • инерционность поверхности конфорок позволяет некоторое время подогревать пищу;
  • можно использовать любой тип посуды;
  • конфорки ремонтопригодны, легко заменяются даже своими руками.

А перечень главных недостатков выглядит так:

  • конфорка долго нагревается, подобрать режим готовки сложно;
  • стоимость потребленной электроэнергии высока в сравнении с другими решениями;
  • время безаварийной эксплуатации конфорок весьма мало.

Печи индукционного нагрева

Безопасность, скорость установки режима транспорта тепла, гибкое управление — все это индукционные печи предлагают своим владельцам. За ними легко ухаживать. Основной энергогенерирующий орган здесь — катушка индуктивности, которая находится за слоем из каленого стекла. Оно прочное, не царапается, легко отмывается от любых загрязнений.

При этом нет опасности ожогов. Пока на конфорку не установлена металлическая емкость или сковородка, транспорта энергии не происходит. Стекло быстро остывает, и получить ожог невозможно. То есть, печь нагревает не свою поверхность, а непосредственно стенки металлической посуды.

У индукционных электроплит масса достоинств.

  1. Выбрать режим приготовления можно очень точно. Параметры работы катушки индуктивности устанавливаются достаточно строго даже аналоговыми регуляторами.
  2. Хорошая энергоэффективность. Печь передает энергию только стенкам металлической посуды. Она не тратит ее на подогрев воздуха, своей поверхности. Как только посуда снята, передача энергии мгновенно прекращается. Экономия достигает от 30 до 60% в сравнении с классическими решениями.
  3. Поверхность плиты безопасна, об нее нельзя обжечься. Специальное прочное стекло почти невозможно разбить при обычной эксплуатации устройства.
  4. За электроплитой легко ухаживать. К стеклу ее поверхности не прикипают никакие загрязнения.

Но есть и ряд недостатков такого, казалось бы, идеального решения. Во-первых, у индукционных плит высокий ценник. Однако стоит честно отметить, что с каждым днем он становится доступнее. Во-вторых, для индукционной плиты понадобится специальная посуда. Если у нее нет нужной поверхности дна, печь не сможет передать энергию и просто не запустится.

Галогенные плиты

Галогенные печи претендуют на звание продукта с применением самых современных технологий. Источник тепла в них — стеклянные трубки со смесью газов и солей металлов, называемой галогеном. Применяются и ленточные нагревательные катушки. При подаче напряжения галоген или металлический элемент разогревается до высокой температуры, начиная передавать тепло инфракрасным излучением.

Трубки или ленточные нагреватели во время работы светятся красным, сигнализируя об опасности высокой температуры и одновременно обозначая зону для установки посуды. С применением такого класса источников тепла достигается большое удобство управления. Причем не только температурой. Включая или выключая отдельные нагреватели, можно получить область для посуды с круглым дном разного размера. Или выделить зону для установки овальных емкостей.

Поверхность галогенных плит делается из керамики. Во время работы она нагревается до высокой температуры. Это потенциальный источник опасности ожогов. Однако большинство современных моделей плит оснащаются индикаторами нагрева, кроме этого, керамика быстро остывает. Плиту легко настроить на определенный тепловой режим, отдача энергии очень интенсивная, поток постоянный, подается без задержки.

У галогенных плит масса достоинств.

  1. Посуда и пища в ней очень быстро прогреваются, общий процесс готовки становится короче.
  2. Поверхность плиты остывает быстро, устройства снабжаются индикацией.
  3. Управление точное и понятное. Современные системы предлагают как цифровые решения с пультами ДУ и без них, так и надежные аналоговые регуляторы.
  4. Поверхность плиты легко моется.
  5. Устройство стильно смотрится.

Но минусов у галогенных электроплит тоже достаточно.

  1. Ценник на устройства очень высок.
  2. Устройство потребляет значительную мощность, для него в большинстве квартир понадобится отдельная линия подключения.
  3. Попадание влаги на горячую керамику может повредить ее. На плиту запрещено ставить мокрую посуду.
  4. При чистке поверхность со временем покрывается царапинами.
  5. На плиту нельзя ставить посуду с неровным дном.

Но главный недостаток галогенных плит — их срок службы. Среднее время наработки на отказ нагревателей составляет от 5 до 8 лет при каждодневном использовании.

Духовой шкаф

Необходимый для приготовления различных блюд жар внутри шкафа вырабатывается при помощи особой конфигурации ТЭНов. В бюджетных моделях ТЭН один и расположен снизу. В большинстве современных электродуховок 2 ТЭНа: внизу и вверху.

Как правило, верхний отвечает за функцию «гриль». Самые продвинутые модели имеют еще боковые ТЭНы, позволяющие готовить пищу еще быстрее. Величина нагревания внутри регулируется расположенным на панели управления переключателем — терморегулятором.

Большинство духовых шкафов оснащаются таймером, который не только отключает устройство в нужное время, но и может включить — если пользователь заранее установит необходимую программу.

Некоторые модели имеют конвекцию — вентилятор распределяет горячий воздух равномерно по всему объему шкафа, поэтому нет нужды переворачивать, например, тушку утки во время ее запекания на противне.

На всю поверхность духовки в самых продвинутых моделях нанесено специальное высокого качества покрытие из эмали, благодаря которому поддерживать внутреннюю чистоту довольно просто. Например, у бренда Ханса есть специальный режим — пиролитическая очистка, при включении которого весь капающий жир мгновенно превращается в пепел.

Электрические плиты считаются не только уникальным изделием для качественного приготовления пищи — они могут стать изюминкой дизайна вашего кухонного интерьера. Каждый покупатель найдет свою модель, выполненную в классическом или современном стиле — разнообразие габаритов и цветовых решений, наличие большого количества функциональных особенностей позволяет выбрать электроплиту соответственно личным приоритетам.

Подключение электроплиты | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Хотел в отпуске написать побольше полезных статей для Вас, но категорически не хватало времени. Прошлую неделю занимался дизайном и корректировкой кодов и скриптов на сайте, а эту неделю пришлось уделить подготовке к экзаменам по электробезопасности.

 Экзамен проходил в виде теста, но на количество вопросов комиссия Ростехнадзора не поскупилась.

Кстати, я открыл на сайте раздел «Онлайн тесты» для проверки знаний и подготовке к экзаменам по электробезопасности. Переходите по ссылочке, выбирайте необходимый тест и готовьтесь на здоровье. Все тесты актуальные, разбиты по годам и группам, а главное, что это все бесплатно.

А в сегодняшней статье я планирую рассказать Вам про подключение электроплиты.

После прочтения данной статьи Вы сможете самостоятельно подключить электрическую плиту, ну а если не сможете, то будете четко представлять себе все этапы работы и без труда проконтролируете действия специалиста-электрика.



Основные требования

Начну с самого главного.

Подключение необходимо производить строго по инструкции завода-изготовителя, а также согласно правилам ПУЭ 7 издания. Если же их требованиями пренебречь, то можно запросто лишиться гарантий на долгожданную покупку.

Неправильное подключение электроплиты, выбор силовой розетки, сечения и марки питающих проводов и кабелей для нее, может привести к воспламенению электропроводки, что может быстро перерасти в пожар.

Давайте разберем пошагово, как же правильно подключить электрическую плиту.

Шаг 1. Выбор питающего кабеля

По требованию ПУЭ, п.7.1.34 (да и не только ПУЭ) электропроводка в жилых помещениях должна быть только медной. Никакой речи и не может быть об алюминиевых кабелях. Есть правда исключение, но к квартирам оно явно не относится. Дело в том, что допускается прокладывать алюминиевые кабели в жилых помещениях, но сечением от 16 кв.мм и выше. Не будете же Вы прокладывать в квартире такие сечения. Надеюсь, что с этим все понятно.

Итак, питающий кабель на электрическую плиту должен быть только медным.

Далее нужно определиться с питанием. Если питание квартиры или дома у Вас однофазное, то питающий кабель должен быть только трехжильным: фаза L, ноль N и земля PE.

Если у Вас эксплуатируется старая электропроводка, да еще и без заземления, то читайте очень внимательно статью о том, как выполнить разделение PEN проводника на N и РЕ, чтобы перейти от системы заземления TN-C на TN-C-S. Там даны все ответы, как действовать в таком случае.

Все тоже самое касается и тех, у кого питание дома выполнено трехфазным. Только в этом случае, питающий кабель должен быть пятижильным: фазы А, В, С, ноль N и земля PE.

Итак, с количеством жил в кабеле определились.

Какое же сечение должно быть у кабеля? Согласно своду правил СП 31-110-2003, п.9.2 для питания плит от однофазной сети 220 (В) сечение питающего кабеля должно быть не меньше 6 кв.мм.

Это как бы обобщенное значение. На самом деле, сечение кабеля может изменяться как в меньшую сторону, так и в большую, в зависимости от мощности плиты. Вот, например, не целесообразно запитывать электрическую плиту мощностью 7 (кВт) кабелем с таким запасом. Можно применить меньшее значение с соответствующим выбором номинала автоматического выключателя, например, ВВГ (3х4) или ПВС (3х4), а на линию установить автомат 25 (А).

В случае с трехфазной сетью питающий кабель на электроплиту должен быть пятижильным (фазы А, В, С, ноль N и земля PE) сечением не менее 2,5 кв.мм.

Почему? Да потому что таким кабелем можно запитать трехфазную нагрузку до 16,4 (кВт), что вполне сойдет практически для любой электроплиты.

Вот Вам в помощь таблица с рекомендуемыми сечениями жил проводов и кабелей. Также Вы можете воспользоваться программой электрик.Таким образом, зная мощность электроплиты, Вы безошибочно сможете найти сечение жил кабеля.

Итак, с сечением тоже определились.

Осталось выбрать марку кабеля. Для этого я Вам рекомендую перейти по ссылочке на отдельную статью, где указаны рекомендуемые марки кабелей и проводов в зависимости от условий прокладки. Здесь лишь хотел бы посоветовать — не вздумайте применять провода марки ПУНП.

Также предлагаю Вам прочитать полезные материалы по теме:

И еще, питающая линия до плиты должна быть проложена отдельно и совмещать ее с розеточными линиями или линиями освещения не допускается. Это также четко указано в СП 31-110-2003, п.9.2.



Шаг 2. Автоматический выключатель и УЗО

Для защиты выбранного кабеля нам необходимо в квартирном щитке установить автоматический выключатель с номинальным током 32 (А) с характеристикой С. Например, ВА47-29 С32 от IEK.

Почему именно на 32 (А)? Об этом я очень подробно объяснял в статье про время-токовые характеристики автоматических выключателей.

Согласно, ПУЭ, п.7.1.79 для стационарного электрооборудования УЗО можно не устанавливать, а электроплита как раз таки стационарной и считается. Но лично я не рекомендую следовать данной рекомендации — я всегда устанавливаю в линии на плиту устройство защитного отключения (УЗО), ведь электробезопасность превыше всяких дополнительных финансовых затрат.  Ниже я привел Вам ссылочки на полезные статьи на тему УЗО:

УЗО в нашем случае должно иметь номинальный ток не меньше 32 (А), но опять же я рекомендую выбирать его на ступень выше, чем номинал автомата, т.е. на 40 (А). По уставке дифференциального тока не больше 30 (мА). Вот, например, УЗО ВД1-63 40 (А), 30 (мА) от IEK.

Подключается УЗО последовательно в эту же линию сразу после автоматического выключателя 32 (А).

Вместо пары автомат + УЗО можно применить дифференциальный автомат С32, 30 (мА). Читайте подробную статью про преимущества дифавтомата перед автоматом + УЗО.

Опять же это все относится к однофазному подключению плиты.

В случае с трехфазным подключением плиты, в щитке нужно установить трехполюсный автомат с номинальным током 16 (А). После него установить четырехполюсное УЗО с номинальным током 25 (А) и дифференциальным током 30 (мА). Аналогично, вместо пары автомат + УЗО можно установить дифференциальный автомат С16, 30 (мА).



Шаг 3. Выбор силовой розетки и вилки

Третьим шагом при подключении электрической плиты является правильный выбор силовой розетки и силовой вилки. Их номинальный ток должен соответствовать номинальному току автомата.

В моем примере при однофазном подключении плиты они должны быть на 32 (А). Обычно я применяю силовые розетки и вилки  В32-001 на 32 (А).

На фотографии ниже я указал место расположение силового контакта PE. Его нужно подключать именно так. А вот фазу и ноль я выбрал произвольно. Если сделаете наоборот, то ничего страшного не будет.

Об этой силовой розетке и вилке я еще напишу отдельную статью. Следите за обновлениями на сайте или подписывайтесь на новые статьи.

При трехфазном подключении можно применить трехфазную силовую розетку и силовую вилку ССИ.

О них я написал подробную статью и указал на преимущества и недостатки — читайте здесь.



Шаг 4. Схемы подключения электроплиты

При подключении питающих кабелей к силовой розетке и к выводам электрической плиты обязательно соблюдайте цветовую маркировку жил, чтобы не допустить ошибок в подключении.

Существует три основные схемы подключения электрических плит.

1. Однофазная схема подключения — 220 (В)

Это самая распространенная схема подключения электрических плит, используемая в наших квартирах.

При однофазной схеме подключения фазу «L» (провод красного цвета на изображении) необходимо подключить одновременно на клеммы L1, L2, L3 (1, 2, 3). Для этого между клеммами L1, L2, L3 (1, 2, 3) нужно установить две медные перемычки, которые идут в комплекте с плитой.

Клеммы N1 и N2 (4 и 5) тоже соединяем между собой перемычкой и подключаем на них ноль «N».

На клемму РЕ (6) подключаем защитный проводник «PE» (земля).

Доступ к клеммам электрической плиты осуществляется через заднюю крышку, которую предварительно необходимо открутить и снять. Вот фотография для наглядности.

Если перемычки где-то затерялись, то их можно сделать самостоятельно проводом сечением не меньше питающего, т. е. не меньше 6 кв.мм. Если перемычки будете делать гибким проводом, то для лучшего контакта с зажимом используйте вилочные или кольцевые изолированные наконечники (НВИ или НКИ желтого цвета), опрессовав их на жилу с помощью пресс-клещей. Лично я пользуюсь итальянскими пресс-клещами EGI-60

. Можно конечно и залудить, но я лично против пайки в силовых цепях – подробнее здесь.

Еще несколько примеров.

2. Трехфазная схема подключения — 380 (В)

При трехфазной схеме подключения электроплиты фазы А, В и С подключаем соответственно на клеммы L1, L2 и L3 (1, 2 и 3). Никаких перемычек в этом случае нам устанавливать не нужно.

Клеммы N1 и N2 (4 и 5) и PE (6) соединяем по предыдущей схеме.

3. Двухфазная схема подключения — 380 (В)

Иногда бывает так, что у Вас в квартире или на даче имеется две фазы вместо трех. Предположим, что это фаза А и С, а третья фаза В отсутствует. В этом случае при подключении электрической плиты необходимо применить двухфазную схему подключения.

Ставим перемычку на клеммы L1 и L2 (1 и 2) и подключаем к ним фазу А. На клемму L3 (3) подключаем фазу С. Все остальное — аналогично предыдущим схемам подключения.

Заключение

Все перечисленные требования действительны абсолютно для всех видов электрических плит, различных варочных панелей и духовых шкафов. Единственной разницей может являться наименование и расположение клемм для подключения, и конечно же их мощность.

Поэтому, воспользовавшись инструкцией и руководством по эксплуатации к купленной Вами плиты, а также советами и рекомендациями из данной статьи, подключение электроплиты Вы можете выполнить самостоятельно. Но все таки лучше доверить это дело специалистам, которые качественно и быстро выполнят свою работу.

P.S. Ну вот пожалуй и все на этом. Если у Вас возникли вопросы по материалам статьи или же Вам нужна помощь в выборе марки и сечения кабеля, и номинального тока автоматического выключателя, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


в чем причина —

Электроплита HANSA не включается: в чем причина

Электроплиты HANSA отлично зарекомендовали себя на российском рынке бытовой техники: привлекательный дизайн, надежность, приемлемая цена и безупречное качество. Именно поэтому, немецкий бренд входит в рейтинг ТОП-5 лучших производителей встраиваемой бытовой техники для кухни в России. Однако, даже самые качественные электроплиты могут выйти из строя. Не расстраивайтесь, ведь технику можно с легкостью вернуть к жизни, достаточно лишь выяснить в чем причина поломки. Мы составили рейтинг наиболее часто встречающихся причин выхода из строя электрических плит HANSA и представляем его Вашему вниманию.

1. Контакты оказались незамкнуты. В первую очередь следует проверить электрические соединения: возможно, контакты клеммного модуля плиты могли быть разъединены. Или же разрыв электрической цепи мог произойти по ходу подключения. В такой ситуации нужно детально осмотреть внешнюю и внутреннюю проводку, в местах разрыва Вы увидите оплавленную изоляцию и окисленный металлический проводник. Однако, порой найти разрыв визуально не представляется возможным, поэтому, Вам может понадобиться мультиметр для «прозвонки» цепи.емой бытовой техники для кухни в России. Однако, даже самые качественные электроплиты могут выйти из строя. Не расстраивайтесь, ведь технику можно с легкостью вернуть к жизни, достаточно лишь выяснить в чем причина поломки. Мы составили рейтинг наиболее часто встречающихся причин выхода из строя электрических плит HANSA и представляем его Вашему вниманию.

2. Поломка предохранителя. Эта деталь необходима для обеспечения безопасности эксплуатации. Если предохранитель электрической плиты HANSA вышел из строя, то решить проблему можно лишь при помощи замены детали, ведь выкорачивать предохранитель из цепи — значит нарушать правила безопасности, тем более тогда, когда один предохранитель уже спас оборудование.

3. Возможно не включается лишь одна конфорка. Если Вы выяснили, что конфорка не включается, то необходимо проверить исправность ТЭНа и ручки управления конфоркой. Порой, контакты электронагревателя отходят, а ручка подвергается механическому повреждению. В первом случае, проблема решиться очень быстро — Вам попросту нужно поправить контакты ТЭНа, а вот в случае поломки ручки может помочь лишь покупка новой детали.

4. Поломка блока управления и термостата плиты HANSA. Это довольно редкие и сложные поломки, диагностику которых лучше доверить мастеру.

Почему не работает духовка в электрической плите и что делать?

Если не работает духовка в электрической плите, причины бывают различные — от поломки розетки или повреждения провода до неисправностей электроники. Некоторые неполадки можно без труда устранить своими силами, но чаще приходится обращаться к мастеру. Чтобы понять, что делать, стоит провести самостоятельную диагностику духовки.

Причины неисправности

Самостоятельный ремонт целесообразен лишь в тех случаях, когда поломка не слишком серьезная. Чтобы оценить степень повреждений, стоит разобраться, какими могут быть поломки духовки в электроплите и что каждая из них означает.

Нет электричества

В этом случае индикаторы не светятся, духовка не реагирует на переключатели, а вся плита, в том числе конфорки, не включается. В этом случае проверку ведут от розетки. Если она исправна — проверяют шнур питания. Затем переходят к осмотру плиты.

Включена блокировка

Современные модели электроплит оснащаются блокировкой из соображений безопасности. Если пользователь установил таймер или забыл провести процедуру самоочистки, духовой шкаф перестает работать автоматически.

Повреждение внутренней проводки

Проблемы с проводкой могут быть не только у всей плиты, но и внутри духовки. В такой ситуации понадобится опытный мастер, как как без знания схемы питания плиты обойтись не получится.

Сработала термозащита

Духовка, как и вся плита, отключается при превышении установленной температуры. В этом случае цепь питания разрывается электроникой или механически. Причина перегрева бывает различной, от выхода из строя охлаждающих вентиляторов до поломок контроллера температуры.

Неисправность ТЭНа

Перегоревшие ТЭНы, верхние или нижние, входят в число популярных поломок духовки. В этом случае она продолжает работать, но нагревается гораздо слабее и готовит пищу неравномерно. ТЭН осматривают визуально.

Важно! На исправном нагревательном элементе нет трещин, вздутий или темных пятен. При включении он нагревается до равномерного красного цвета.

Сломался переключатель

Неисправность переключателя режимов — еще одна распространенная причина неисправностей. Пружины контактов со временем держатся очень слабо и могут подгореть от воздействия температуры. Переключатель достаточно заменить.

Термостат

Неисправный термостат передает на главный модуль управления духовкой неправильные данные о температуре. Из-за этого техника воспринимает перегрев при отсутствии такового и блокировать слабо нагретую духовку. Нередко периоды сильного нагрева чередуются с недостаточным.

Проблемы с вентилятором

Выход из строя вентилятора также приводит к блокированию духовки во избежание перегрева и пожароопасной ситуации.

Важно! Чаще всего при поломке вентилятора на экране плиты появляется специальный код ошибки.

Механические повреждения

Неплотное закрытие дверцы, трещина или неправильное прилегание ее при закрытии запускает блокирование всей плиты. Даже незначительные деформации и повреждения в результате механических воздействий подлежат обязательному ремонту.

Сбой модуля управления
Современные духовые шкафы в своей работы полностью опираются на электронику. Поломки и сбои в «мозгу» техники приводят к полной блокировке или самопроизвольному запуску духовки. Ремонт электронных компонентов сложен и требует профессионального подхода.

Устранение неполадок

Любой ремонт духового шкафа лучше доверять мастеру. Даже если пользователь может самостоятельно заменить некоторые детали, самое главное — это точно определить источник неполадок. Опытный мастер сделает это быстрее и точнее.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

Перейти

  • Контакты
  • Форум
  • Разделы
    • Новости
    • Статьи
    • Истории брендов
    • Вопросы и ответы
    • Опросы
    • Реклама на сайте
    • Система рейтингов
    • Рейтинг пользователей
    • Стать экспертом
    • Сотрудничество
    • Заказать мануал
    • Добавить инструкцию
    • Поиск
  • Вход
    • С помощью логина и пароля
    • Или войдите через соцсети
  • Регистрация
  1. Главная
  2. Страница не найдена

  • Реклама на сайте

поиск неполадок в моделях Дарина, Мечта, Электролюкс, Veko (Веко), (Hansa) Ханса, демонтаж конфорок, устранение неисправностей

Востребованность современной электрической бытовой техники растёт. Это относится и к электрическим плитам, занимающим главное место на кухне и давно превратившихся в приспособление для приготовления пищи и предмет интерьера.

Выход из строя домашней помощницы заставляет задуматься владельцев, можно ли выполнить ремонт собственными силами, не утруждаясь транспортировкой оборудования в сервисный центр. Какие поломки характерны для электроприбора и каким способом они устраняются, расскажет статья.

Особенности конструкции

Электрическая плита — бытовая техника со сложной конструкцией, включающей несколько технологически непростых компонентов. Но разобраться в устройстве несложно.

Все рабочие элементы ограничены корпусом, изготовленным из нержавеющей стали и обладающим устойчивостью к высоким температурам. Принцип работы аналогичен другим приборам, работающим от электричества. Варочная панель оснащена 2 или 4 конфорками. Их количество зависит от модели, производителя, особенностей самой плиты. Внутри конфорки расположены ТЭНы, нагревающиеся от электрического тока.

Видов конфорок несколько:

Конструкция каждого вида уникальна для каждого производителя. Ток поступает к конфоркам по силовому проводу специального сечения. К ним подключены регуляторы мощности и термостаты, гарантирующие защиту от перегрева.

Важно

Многие модели электроплит оснащены приборной панелью, содержащей датчики времени, температуры и сигнализаторы, помогающие отслеживать этапы готовки. Под варочной панелью расположен духовой шкаф, а современные модели дополнены электрогрилем.

Поиск неисправности в моделях

Электроплита при высокой надёжности со временем ломается, составляющие части, механизмы изнашиваются, наступает время чинить оборудование. Ремонт электронных узлов лучше доверить специалистам, так как для этого требуются специальные измерительные приборы для диагностики и настройки узлов и механизмов.

Простые неисправности, возникающие при эксплуатации электроприбора, устраняют самостоятельно. Для каждой модели характерны свои часто встречающиеся поломки.

Узнать конструкцию, устройство, а также о причинах неисправности различных видов варочных плит, можно здесь.
Hansa (Ханса)

Электроплита чаще всего подвергается следующим поломкам:

  • Полный отказ работы нагревательных элементов (ТЭНов, конфорок). Возникает после продолжительной работы нагревательных деталей на максимальной мощности, из-за износа, несоответствующего диаметра ёмкости по сравнению с зоной нагрева.
  • Нестабильная работа нагревательных элементов (самопроизвольное включение, отключение при нагревании). Для плиты с механическим управлением такие проблемы указывают на поломку переключателей мощности. Для моделей сенсорными датчиками они характерны в случае неисправности одного из составляющих электронного блока управления электроплитой.
  • Электроплита полностью не включается. Проверяют напряжение сети мультиметром.
  • Не нагревается конфорка. Причина — перегорание спирали. Чтобы убедиться в этом, переключатель мощности поворачивают в положение «включено». Если индикатор загорается, значит, дело в конфорке.
  • Духовка отказывается работать. Скорее всего, источник неполадки находится во внутреннем механизме духового шкафа. Чтобы это поверить, измеряют напряжение в сети, наблюдают за индикаторами.
  • Слабо нагревается плита или один из нагревательных элементов. Причина — в недостаточном напряжении в сети либо в перегорании части спирали. Определяется визуально.
  • Не нагревается ТЭН в духовке. Неисправность определяется тактильно и по степени приготовления еды.
Дарина

Чаще всего неисправности в электрических плитах Дарина возникают по причине заводского брака, из-за нарушения правил эксплуатации, естественного износа внутренних деталей. Характерные поломки:

  • Духовка работает исключительно на высоких температурах. Причина — в термостате или переключателе (о том, как самостоятельно отремонтировать духовку электроплиты, читайте тут).
  • Не включается эл. плита. Повреждён шнур электропитания, требуется его замена.
  • Духовка не нагревается до необходимой температуры. Проблема — с верхним или нижним ТЭНом.
  • Конфорка не греет. Причина — перегорание нагревательного элемента.
  • Трещины на поверхности варочной панели из-за механического воздействия.
Veko (Веко)

Независимо от модели для электроплит марки Veko характерны следующие поломки:

  • Плита не включается. Проверяют правильность подключения сетевого шнура, целостность розетки, вилки, УЗО, работоспособность конфорки, трубчатого нагревателя, переключателя мощности.
  • Недостаточно нагревается духовка. Причина — неисправный термостат или трубчатый нагревательный элемент.
  • Отключается плита после включения духовки. Скорее всего, произошло замыкание или повреждение контактов ТЭНа, требуется его замена.
  • Не включается конфорка. Пришёл в негодность её температурный датчик или она неплотно прилегает к стеклокерамической панели. Осматривают блоки управления и питания (посмотреть инструкцию по ремонту плит из стеклокерамик можно здесь).
Мечта

Основные неисправности в электрических плитах Мечта:

  • Не загорается лампочка светосигнальной арматуры, конфорка не нагревается. Причина — обрыв электроцепи или поломка конфорки.
  • Электроконфорка нагревается, но не загорается лампа светосигнальной арматуры. Пришла в негодность светосигнальная арматура.
  • Духовой шкаф нагревается неравномерно. Произошёл обрыв электроцепи или вышел из строя один из ТЭНов.
  • Жарочный шкаф не нагревается. Причина — неисправность термостата или нарушение электроцепи.
  • Лампочка подсветки духового шкафа не работает при включённой духовке. Нужно заменить лампу, чтобы поломка не привела к порче патрона.
Электролюкс

К наиболее частым поломкам электроплиты Электролюкс относятся:

  • Конфорки и нагревательные элементы духового шкафа полностью неработоспособны. Причиной стало длительное использование ТЭНов на максимальной мощности, что привело к порче нагревательного элемента.
  • Сбои в работе конфорок в виде отключения на короткое время, невозможности отключить электроплиту и т. д. В плитах с механическими переключателями мощности причина неисправности кроется в этих деталях. В электроплитах с сенсорным управлением — в элементах электронного модуля.

Инструкция по ремонтным работам

Неисправно работающая электроплита — «неприятность» распространённая, побуждающая взять в руки телефон и вызвать на дом мастера. Однако такой способ обходится недёшево, поэтому ремонт плиты стоит попробовать выполнить самостоятельно при условии соблюдения техники безопасности, наличия инструментов.

Необходимые инструменты

Приступая к ремонту, готовят набор необходимых инструментов:

  • мультиметр;
  • крестообразные и плоские отвёртки;
  • кусачки;
  • плоскогубцы;
  • монтажный нож;
  • термоусадочная трубка;
  • мелкозернистая наждачная бумага;
  • фонарик;
  • паяльник;
  • изолента;
  • пинцет;
  • молоток;
  • набор гаечных ключей;
  • пробник напряжения.
Разборка электрической плиты

Моделей плит разных размеров, конструкций много. Выделить основные пункты, по которым происходит разборка оборудования, невозможно. Но для всех существует главное условие: наличие термоизоляционного слоя из стекловаты требует предельной осторожности при работе. Это же относится и к асбестовой пыли прокладок, находящихся под конфорками (относится к старым моделям электроплит советского образца).

  1. Вначале демонтируется верхняя панель, закреплённая винтами, расположение которых зависит от конструктивных особенностей плит – на задней стенке или по периметру корпуса под верхней крышкой. Открутив винты и сняв крышку, получают доступ к конфоркам, ведущей к ним проводке, регуляторам мощности, расположенных на передней панели.
  2. Чтобы освободить нижнюю часть, где установлены нагревательные элементы, конфорки с проводами снимают. Для этого откручивается прижимная заземляющая гайка, затем снимается.
  3. Демонтируется конфорка, посаженная на резьбу или вставленная в отверстие. Смазав резьбовую деталь маслом, выворачивают из корпуса либо поддевают отвёрткой и вытаскивают. В доступности оказываются внутренние соединения оборудования.

Совет

Электроплиты с варочной панелью из керамики, например, Веко и другие, разбираются с предельной осторожностью, чтобы не повредить деталь, не допустить её перекоса.

Устранение неполадки

Устранение неполадок в электроплите и в другой бытовой технике доверяют профессионалам. Они знают основы электротехники и ознакомлены со всеми правилами техники безопасности.

Учитывают, что подключение и дальнейшее обслуживание электроприборов своими руками приводит к отказу со стороны сервисных центров обслуживать бытовую технику после несанкционированного вмешательства. Аннулируется и гарантия производителя в случае самостоятельной починки неисправных узлов и элементов.

Чтобы вернуть плите работоспособность, приступают к устранению неисправностей:

  1. Конфорки. Для обнаружения поломки откручивают крепление и проводник заземления. Находящееся под конфоркой стопорное кольцо или пружину извлекают, поддев деталь острым предметом. Неисправные конфорки заменяют на новые, так как эта деталь ремонту не подлежит. Если конфорки исправны, переходят к осмотру блока управления, регулятору мощности, переключателю.
  2. Сломанный переключатель. Поломку определяют при поворачивании ручки по часовой стрелке. Если движение не сопровождается характерным щелчком, нужно заменить элемент. Для этого сначала отсоединяются ручки, снимается передняя панель, осматривается регулятор и его контакты. Контакты зачищают, а неисправную деталь заменяют на новую.
  3. Работа электронного блока управления проверяется путём подачи напряжения на плиту. Исправная автоматика срабатывает спустя определённое время. Для устранения поломки лучше обратиться к мастеру, так как требуется наличие принципиальной схемы, знания в радиотехнике.
  4. Для замены регулятора и ступенчатого переключателя демонтируют переднюю панель с металлической пластиной, удерживающий регулятор, далее просто выполняют замену неисправного элемента.
  5. Неисправность электромодуля. Для ремонта требуются знания в микропроцессорных узлах и электронике. Если их нет, лучше обратиться в сервисный центр.
  6. Поломка рычага мощности. Чтобы определить неисправность, регулятор устанавливают на максимальную температуру и следят за степенью нагрева конфорки. Если она остаётся холодной, требуется замена электронного прибора.
  7. Проблема с термостатом. Выражается в двух случаях: окисление вводных контактов и нулевой контакт с корпусом детали, изнашивание и перегорание твердосплавных элементов внутри. Нужна полная замена термостата.

Профилактические мероприятия

Обеспечить долгую бесперебойную работу бытового прибора возможно, соблюдая должный уход и выполняя требования, изложенные в инструкции по эксплуатации.

  1. Уход за стеклянными поверхностями электроплиты осуществляют без использования абразивных материалов.
  2. Каждый раз после приготовления еды плиту очищать мыльным раствором и насухо вытирать.
  3. Не оставлять без присмотра на длительное время включённую плиту, чтобы избежать возгорания предметов, расположенных поблизости.
  4. Использовать посуду, по диаметру соответствующую размеру конфорки.
  5. Вовремя проводить осмотр плиты и составляющих на предмет повреждений и возможных неисправностей, своевременно выполнять ремонт.
  6. Не ставить на сильно раскалённую конфорку холодную посуду.
  7. Избегать попадания жидкости, соли и сахара на варочную стеклокерамическую панель, иначе она быстро придёт в негодность.
  8. Приступая к ремонту, плиту сначала обесточивают, контакты проверяют на предмет остаточного тока мультиметром.
  9. Беречь плиту от механических повреждений.
  10. Перед первым включением внимательно изучить инструкцию по эксплуатации.
  11. Не использовать бытовую технику не по назначению.

Советы мастеров

  • Откручивая гайку со штыря, для лёгкости хода наносят небольшое количество масла на штырь.
  • Отсоединяя провода с пружинными наконечниками от неисправной конфорки, прикрепляют клочки бумаги с информацией, какой проводок к какому разъёму относится.
  • Замену деталей электроплиты со стеклокерамической варочной панелью доверить мастерам из сервисного центра. Для остальных видов плит возможно использование подручных материалов в ремонте, но фирменные комплектующие лучше.
  • Конфорки в старой плите заменяют на более современные: так упрощается поиск новых деталей.
  • Прежде чем разбирать, плиту сначала осматривают, чтобы определить причину неисправностей, например, оставшийся провод, скопление нагара на контактах и т. д.
Плита подвержена как механическим повреждениям, так и износу деталей, что приводит к поломкам. Чаще ремонтом занимается специалист, однако существуют поломки, которые устраняются самостоятельно. О том, как сделать ремонт газовой плиты, ее духовки и стекла, а также узнать о частых причинах поломок индукционных плит и их ремонте — можно на нашем сайте.

Чтобы избежать возможных поломок, ежегодно проводят профилактический осмотр технического состояния бытового агрегата. Соблюдая правила безопасности, обладая основами электротехники, вооружившись необходимыми инструментами, выполняют ремонт узлов и деталей электроплит.

Как включить и использовать плиту Hansa

Купили новую плиту Hansa и не знаете, с какой стороны к ней подступиться? Давайте разберемся вместе.

Как подключить плиту Hansa

Подключить плиту или варочную панель Hansa несложно, если следовать всем указаниям инструкции. Для подключения газовых плит мы рекомендуем пользоваться услугами лицензированного газовщика.

Чтобы подключить электроплиту Hansa к проводке, вам потребуется помощь квалифицированного специалиста по монтажу. Помните, что нельзя устанавливать плиту или варочную панель в непосредственной близости от холодильной или морозильной камеры.

Как пользоваться плитой Hansa

Перед первым включением плиты или варочной панели Hansa нужно удалить все детали упаковки и тщательно вымыть устройство, на нем могут быть следы средств консервации.

Включение конфорок и регулирование нагрева зависит от типа и модели плиты или варочной поверхности. Конфорки электрических плит включаются соответствующими ручками, индукционные модели с сенсорным управлением — слайдерами. Конфорки газовых плит зажигаются спичкой, электроподжигом или пьезоподжигом.

Как включить духовку Hansa

Для того чтобы включить электрический духовой шкаф или духовку плиты Hansa, нужно определиться с необходимыми условиями работы. Установите ручки регуляторов температуры и выбора режима в нужные положения. После включения духовки загорятся две контрольные лампочки — одна из них информирует о том, что духовка включена, а вторая — что нужная температура еще не достигнута. По достижении необходимой температуры эта лампочка погаснет.

Чтобы включить газовую духовку Hansa, зажгите спичку, нажмите ручку управления до упора, затем поверните ее влево до отметки выбранной температуры. Поднесите горящую спичку к запальному отверстию, зажгите газ и удерживайте ручку нажатой примерно 3–10 секунд. Если пламя погаснет, повторите действия. После достижения нужной температуры в духовке термостат автоматически уменьшит пламя.

Как пользоваться духовкой Hansa

Функции духовки Hansa зависят от модели плиты или духового шкафа. Для уточнения правил настройки, эксплуатации, а также возможностей духовки обратитесь к соответствующей инструкции.

Как почистить духовку Hansa

Перед тем, как начать чистку духового шкафа или духовки плиты, необходимо отключить электропитание, убедиться, что ручки всех регуляторов находятся в положении «Выключено» и удостовериться, что плита и духовка полностью остыли. Для мытья нужно использовать теплую воду с мягким моющим средством.

Для того чтобы обеспечить более удобный доступ к камере духовки, можно снять дверцу. Для этого откройте ее, поднимите предохранитель в петле. Затем слегка приоткройте дверцу, приподнимите ее и выдвиньте вперед. Чтобы поставить дверцу на место, повторите действия в обратном порядке.

Как снять стекло в дверце духового шкафа Hansa

Если стекло в дверце духового шкафа сильно загрязнилось, его можно снять и вымыть отдельно. Для этого нужно освободить боковые защелки, извлечь верхнюю планку дверцы и вытащить из крепления внутреннее стекло. Точные рекомендации для каждой модели можно найти в соответствующей инструкции.

Как настроить часы на плите Hansa

Если вы впервые подключили плиту Hansa к сети или она отключалась из-за временного отсутствия электричества, вам нужно знать, как настроить часы на передней панели. В исходном положении на дисплее будут отображаться цифры 0:00 и мерцающая надпись AUTO. Чтобы установить время, нажмите на среднюю кнопку [OK] на дисплее один раз. Затем при помощи правой и левой кнопок установите текущее время. Через 7 секунд после установки времени новые данные будут занесены в память. Помните, что без установки текущего времени работа духовки невозможна.

  • Контакты
  • Форум
  • Разделы
    • Новости
    • Статьи
    • Истории брендов
    • Вопросы и ответы
    • Опросы
    • Реклама на сайте
    • Система рейтингов
    • Рейтинг пользователей
    • Стать экспертом
    • Сотрудничество
    • Заказать мануал
    • Добавить инструкцию
    • Поиск
  • Вход
    • С помощью логина и пароля
    • Или войдите через соцсети
  • Регистрация
  1. Главная
  2. Страница не найдена

  • Реклама на сайте

  • Контакты
  • Форум
  • Разделы
    • Новости
    • Статьи
    • Истории брендов
    • Вопросы и ответы
    • Опросы
    • Реклама на сайте
    • Система рейтингов
    • Рейтинг пользователей
    • Стать экспертом
    • Сотрудничество
    • Заказать мануал
    • Добавить инструкцию
    • Поиск
  • Вход
    • С помощью логина и пароля
    • Или войдите через соцсети
  • Регистрация
  1. Главная
  2. Страница не найдена

  • Реклама на сайте

Моя сковорода не работает.

Проблемы с индукционными варочными панелями Индукционные варочные панели

настолько капризны, что для их правильной работы требуется не только специальная посуда, но и выполнение других требований. Хотя их довольно легко выполнить, вы можете пожалеть о том, что поменяли старую плиту на новую, которую вы нашли такой красивой в магазине, если не примете их во внимание. Вы бы не были первым. К счастью, ниже мы суммировали некоторые основные показания, так что вы не следующий:

Первое, что вы должны проверить, когда ваша сковорода не работает, это то, что она действительно готова к индукции.Это наверняка написано на сковороде, и производители обычно указывают это в основании, но в случае, если у них нет или вы один из тех, кто никому не доверяет, лучше всего проверить это, поместив магнит в основание . Если это работает, ваша сковорода индукционная. Сожалеем, но вам нужно будет купить новый, если этого не произойдет.

После выполнения этого первого базового шага вторым по важности является размер, который в данном случае действительно имеет значение. Диаметр дна посуды должен быть таким же, как у индукционной плиты.Если она слишком велика, некоторые зоны останутся вне варочной панели и не будут нагреваться должным образом, но если она слишком мала, сковорода может не активировать плиту, что подводит нас к следующему и очень важному моменту:

Если у вас еще нет индукционной варочной панели, мы рекомендуем вам прочитать наш пост о том, как выбрать идеальную варочную панель. очень важно учитывать, что не все индукционные варочные панели работают одинаково и имеют одинаковую производительность. Зоны приготовления с низким уровнем нагрева включают только по одному датчику посуды на внешнем крае каждой варочной панели.Это может стать большой проблемой, потому что сковороды малого и среднего размера, которые используются чаще всего, работают только с одной или двумя варочными панелями, поскольку самые большие плиты их не обнаруживают. Это приводит к тому, что мы используем только половину нашей индукционной варочной панели, злимся из-за того, что мы спешим, а единственная плита, которую мы можем использовать, уже занята и неправильно используем нашу индукционную плиту. Мы рекомендуем потратить немного больше, чтобы купить варочную панель с несколькими датчиками на каждой варочной панели или даже варочные панели без зон.

Индукционные варочные панели не работают, если нет контакта с посудой. По этой причине следует использовать посуду с толстым ровным недеформируемым дном. Если основание слишком тонкое, оно может легко потерять форму при приготовлении пищи при высоких температурах и даже повредить варочную панель в случае перегрева. Вы должны научиться отличать хорошую посуду в магазинах, чтобы выбрать идеальную сковороду. Вам также нужно будет тщательно готовить и никогда не оставлять посуду без присмотра, чтобы с вами этого не случилось.

Все мы видели, как повар готовит в ресторане или по телевизору. Они с удовольствием встряхивают сковороды, чтобы удалить пищу, вместо того, чтобы использовать ложку. Да, это действительно круто и весело, но не делай этого дома. Вы собираетесь забрызгать все вокруг, и если у вас есть индукционная или стеклокерамическая варочная панель, вы наверняка ее повредите. Есть много других вещей, которые вы никогда не должны делать дома. Инструкции по эксплуатации, которые входят в подарочные коробки с посудой, всегда объясняют эти советы, но, поскольку мы знаем, что их никто не читает, мы написали нашу собственную версию, которая немного смешнее, чем инструкция по эксплуатации, и даже объясняет все, что вам нужно знать, чтобы хорошо заботиться ваша посуда.

Ваша индукционная варочная панель не только капризна, но и очень хрупкая, и ее можно легко поцарапать или повредить, если не обращаться с ней осторожно. Даже немного соли может поцарапать его поверхность, поэтому вы должны тщательно очищать остатки пищи и поддерживать их всегда в чистоте, чтобы они прослужили много лет. Подождите, пока он остынет, прежде чем аккуратно очистить его влажной губкой и всегда используйте индукционные или стеклокерамические чистящие средства. После очистки просушите. И помните: ни в коем случае нельзя использовать на нем абразивные материалы.Здесь вы можете узнать больше о том, как чистить индукционную плиту и ухаживать за ней.

Продукты Castey обладают непревзойденными характеристиками в индукционных варочных панелях. Если вы предпочитаете готовить из продуктов из литого алюминия, мы рекомендуем наши коллекции Classic Induction, Vulcano и Fundix. Но если вы предпочитаете другие материалы, наши коллекции из нержавеющей стали и чугуна идеально подходят для ваших нужд. Наши продукты подходят не только для индукционных плит и любых поверхностей для приготовления пищи, но также обладают многими другими практическими преимуществами, такими как наша система съемных ручек, которая экономит место для хранения, упрощает ручную очистку и очистку в посудомоечной машине, обеспечивает легкое приготовление в духовке и делает вашу посуду более универсальной.

.

Как работают печные вентиляторы?

Вентиляторы для печей — это фантастическая инновация, которая действительно значительно улучшает тепло, исходящее от вашей плиты. В прошлом году мы стали свидетелями огромного интереса к этому продукту, поскольку дровяные горелки стали неотъемлемой частью дома. И почему бы нет? Они эстетичны, просты в эксплуатации, не требуют больших затрат на обслуживание и недороги в эксплуатации.

Вместе с тем, печи может потребоваться время, чтобы прогреть комнату, особенно большую.Использование печного вентилятора нагревает комнату за небольшую часть времени, и это действительно простой способ максимально использовать тепло, которое вы получаете от плиты.

Ниже Джеймс показывает, как работает печной вентилятор.

Есть ли у вентилятора печки батарейки?

Нет. Вентилятор печки — это фактически двигатель, который использует тепло в качестве источника энергии для своей работы. Разница в количестве тепла между основанием устройства и верхней частью вентилятора приводит в движение двигатель, который, в свою очередь, вращает лопасти, а охлаждающие вентиляторы сзади помогают поддерживать верхнюю часть вентилятора при гораздо более низкой температуре, гарантируя, что вращение вентилятора поддерживает постоянные обороты.

Дровяные печи вошли в моду.

Маленький мотор вентилятора представляет собой термоэлектрический мотор — действительно простое устройство, с помощью которого два полупроводника при разных температурах могут создавать между собой напряжение. Это небольшое количество электроэнергии, но ее достаточно, чтобы вращать лопасти вентилятора.

На всех плитах работает?

Вентилятор печи работает только с плитами, достигающими определенной минимальной температуры. Это связано с тем, что основание устройства должно нагреться до температуры, прежде чем разница температур между верхней частью устройства и нижней частью станет достаточно высокой, чтобы лезвия повернулись.Для некоторых печей требуются специальные «низкотемпературные» вентиляторы, которые специально разработаны для работы на печах, которые не нагреваются до очень высоких температур. Вообще говоря, в большинстве печей можно использовать вентилятор.

Какое положение лучше всего подходит для вентилятора?

Главное, на что следует обратить внимание при размещении вентилятора, — это то, что за ним нужно пространство. Это связано с тем, что вентилятор втягивает более холодный воздух из-за вентилятора, чтобы обеспечить его питание. Если вы заблокируете заднюю часть вентилятора, установив его у стены или дымохода, вы получите неэффективную систему.Также попробуйте поставить его ближе к задней части печи (оставляя за вентилятором около 15 см пространства), чтобы вентилятор выталкивал теплый воздух в комнату.

Может ли вентилятор печки перегреться?

Да. Если вентилятор станет слишком горячим, он может перегреться и повредить двигатель. Чтобы предотвратить это, вы можете приобрести термометр для плиты, чтобы проверять температуру и знать, когда становится слишком жарко для вашего вентилятора. Если он станет слишком горячим, вы можете попробовать переместить его в более прохладную часть плиты или полностью удалить.Различные модели вентиляторов имеют разную максимальную температуру, поэтому обязательно проверьте характеристики своей модели.


Думаете, мы что-то упустили? Вы другого мнения?

Комментарий ниже, чтобы ваш голос был услышан…

. Технические характеристики установки печи на дровах

| HowStuffWorks

Перво-наперво: обратитесь за профессиональной помощью при установке дровяной печи. Проблемы могут не всегда проявляться сразу. Однако если проблема действительно возникает, это может быть пожар в доме. Чтобы найти авторитетного профессионала, обратитесь в некоммерческую организацию National Fireplace Institute (NFI) [источник: EPA].

У каждой печи должен быть дымоход. Если вы устанавливаете печь там, где раньше был камин, вам нужно знать, как был устроен старый дымоход, прежде чем устанавливать дымоход.Если ваш дом старше, дымоход может не соответствовать действующим правилам безопасности.

Объявление

Размещение дровяной печи зависит от планировки вашего дома и образа жизни вашей семьи. Как и любой обогреватель, дровяная печь нагревает свое непосредственное окружение, поэтому она будет работать наиболее эффективно, если вы разместите ее там, где проводите больше всего времени. Дровяная печь лучше всего нагревается, когда она находится в центре комнаты [источник: Wood Heat Organization]. Вам нужно будет подумать о том, как вы используете свое пространство и какие компромиссы вы готовы пойти.

Перед тем, как поставить какую-либо плиту, вы должны знать минимальные требования к свободному пространству. Расстояние до печи — минимальное безопасное расстояние между дровяной печью и окружающими стенами и полом — зависит от нескольких факторов:

  • Стены и полы горючие?
  • Печь сертифицирована? Любая новая печь должна быть сертифицирована по закону, а это значит, что она соответствует определенным требованиям безопасности. Антикварные или самодельные печи, скорее всего, не сертифицированы.
  • Из чего сделана плита?
  • Готовы ли вы установить тепловые экраны на горючие стены?
  • Где ты живешь? В США и Канаде существуют разные требования к допускам, и они также могут варьироваться в зависимости от муниципалитета [источник: Wood Heat Organization].

Не размещайте дровяную печь в подвале, где она будет терять тепло в окружающую среду, особенно если полы и стены подвала плохо изолированы. Использование печи в подвале для обогрева верхнего этажа вашего дома часто может привести к перегреву — возникновению больших и более горячих пожаров, чем необходимо, — что может повредить печь [источник: Wood Heat Organization].

Размер печи и размер комнаты идут рука об руку. Слишком большая плита перегреет комнату. Тот, который слишком мал, не даст достаточно тепла; или вы можете обнаружить, что так сильно обжигаете печь, что повредите ее.

Вам также необходимо установить напольную накладку вокруг печи. Более подробную информацию о ковриках для пола, а также некоторые советы по защите стен см. На следующей странице.

. Принципиальная схема

— узнайте все о принципиальных схемах

Что такое принципиальная схема?

Принципиальная схема представляет собой визуальное отображение электрической цепи с использованием либо основных изображений частей, либо стандартных отраслевых символов. Использование символов зависит от аудитории, просматривающей диаграмму. Эти два разных типа принципиальных схем называются наглядными (с использованием основных изображений) или схематическим стилем (с использованием стандартных отраслевых символов). Схематическая схема используется для визуального представления электрической цепи электрику.Принципиальная схема в графическом стиле будет использоваться для более широкой, менее технической аудитории.

Символы на принципиальных схемах

Существуют сотни различных символов, которые можно использовать на принципиальной схеме. К ним относятся простые изображения объектов, таких как батарея или резистор, для графической принципиальной схемы или стандартные отраслевые символы для таких объектов, как конденсаторы или катушки индуктивности.

В сочетании с символами принципиальных схем существует также ряд различных типов линий для соединения объектов.В случае пересечения линий используйте переходы между линиями, чтобы показать пересечение проводов. Важно понимать, кто будет просматривать принципиальную схему, чтобы обеспечить использование правильных типов символов.

Как создать принципиальную схему

Существует множество различных способов создания принципиальной схемы. Их можно создать вручную, но более эффективным способом является использование программного обеспечения для построения диаграмм, такого как SmartDraw, которое предназначено для этой цели. Программное обеспечение для построения диаграмм, специально разработанное для создания принципиальных схем, имеет несколько преимуществ.

  • Он быстрый и простой конструкции.
  • Предоставляет доступ к тысячам символов.
  • Легко обмениваться в электронном виде.
  • Обеспечивает точное размещение объектов.
  • Легко редактировать.

SmartDraw позволяет быстро, точно и легко создавать принципиальную схему. Это также позволяет вам создавать персональные пользовательские библиотеки символов, которые вы обычно используете.Посмотрите это краткое руководство по созданию схем электрических цепей. Узнайте больше о том, как сделать принципиальную схему, прочитав этот учебник по принципиальной схеме.

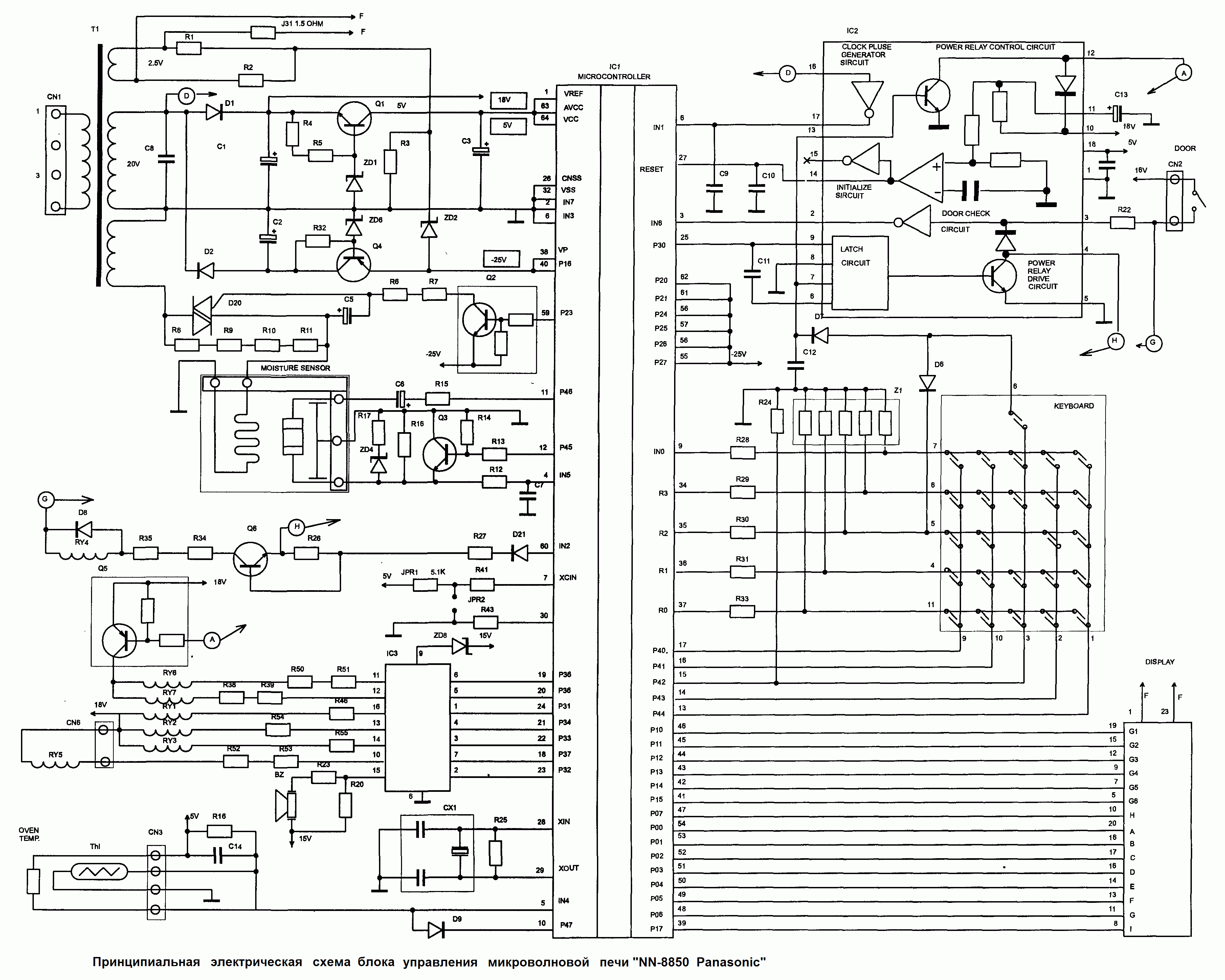

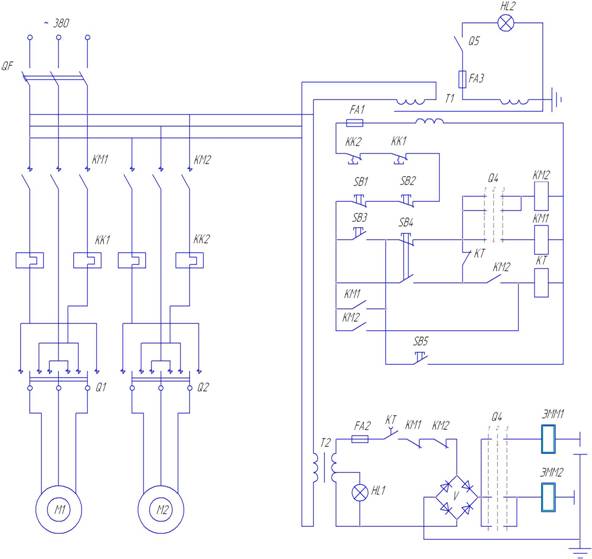

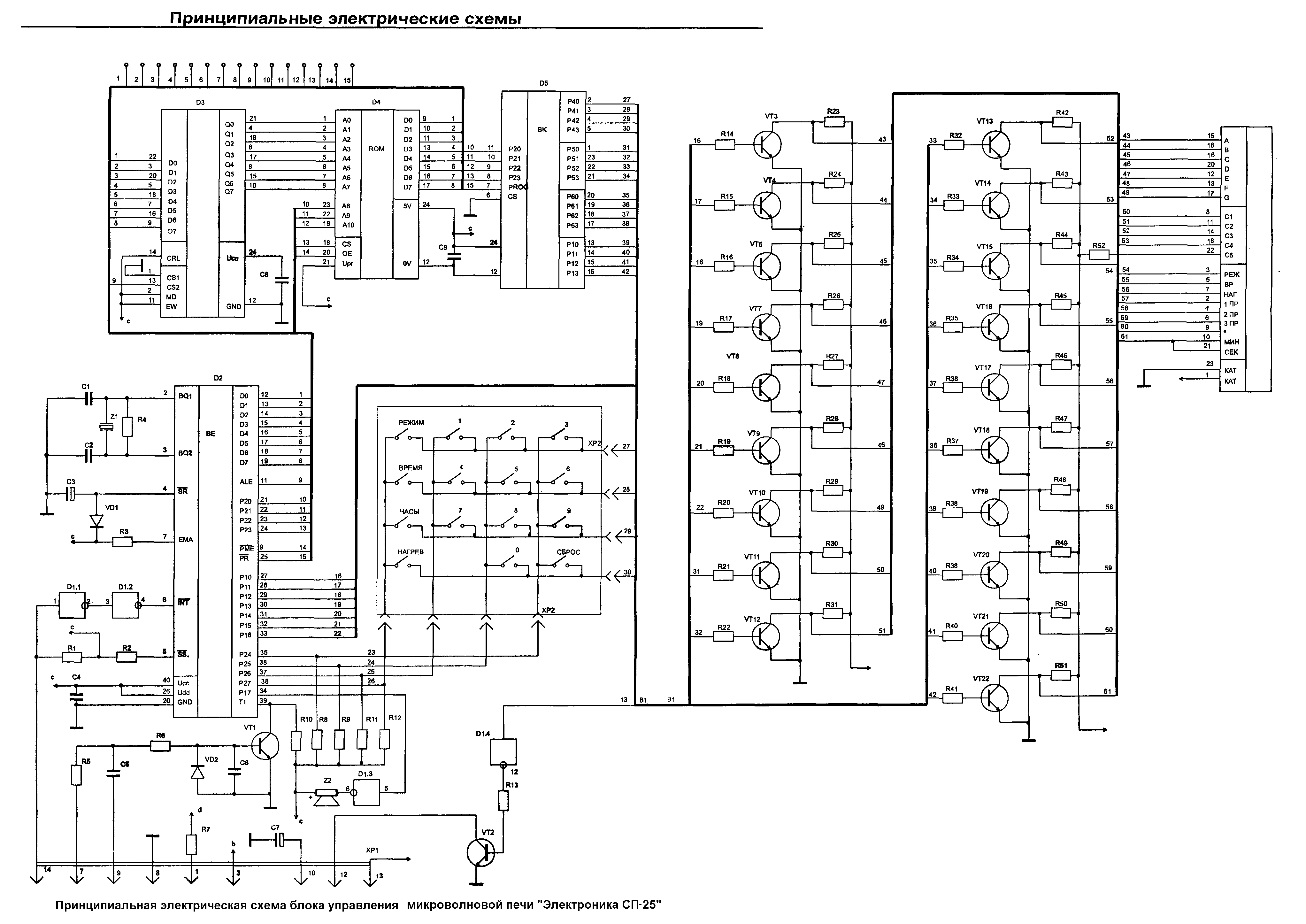

Примеры принципиальных схем

Лучший способ понять принципиальные схемы — посмотреть на несколько примеров принципиальных схем.

Нажмите на любую из этих схем, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов принципиальных схем SmartDraw.

Как читать схему

Авторы: Джимблом Избранное Любимый 105

Обзор

Схемы — это наша карта для проектирования, построения и устранения неполадок схем. Понимание того, как читать и следовать схемам, является важным навыком для любого инженера-электронщика.

Этот учебник должен превратить вас в грамотного читателя схем! Мы рассмотрим все основные схематические символы:

Затем мы поговорим о том, как эти символы соединяются на схемах, чтобы создать модель цепи.Мы также рассмотрим несколько советов и приемов, на которые следует обратить внимание.

Предлагаемая литература

Понимание схемы — довольно базовый навык электроники, но есть несколько вещей, которые вы должны знать, прежде чем читать это руководство. Посмотрите эти уроки, если они звучат как пробелы в вашем растущем мозгу:

Схематические символы (часть 1)

Готовы ли вы к шквалу компонентов схемы? Вот некоторые из стандартных, основных схематических символов для различных компонентов.

Резисторы

Самые основные компоненты схемы и символы! Резисторы на схеме обычно изображаются несколькими зигзагообразными линиями с двумя выводами , выходящими наружу. На схемах, использующих международные символы, вместо волнистых линий может использоваться безликий прямоугольник.

Потенциометры и переменные резисторы

Переменные резисторы и потенциометры дополняют символ стандартного резистора стрелкой. Переменный резистор остается двухвыводным, поэтому стрелка просто проложена по диагонали через середину. Потенциометр представляет собой трехконтактное устройство, поэтому стрелка становится третьей клеммой (дворник).

Конденсаторы

Есть два часто используемых символа конденсатора. Один символ представляет собой поляризованный (обычно электролитический или танталовый) конденсатор, а другой — неполяризованные конденсаторы. В каждом случае есть две клеммы, перпендикулярно входящие в пластины.

Символ с одной изогнутой пластиной указывает на то, что конденсатор поляризован. Изогнутая пластина обычно представляет собой катод конденсатора, напряжение на котором должно быть ниже, чем на положительном анодном выводе.К положительному выводу символа поляризованного конденсатора также следует добавить знак плюс.

Катушки индуктивности

Катушки индуктивности обычно представлены либо серией изогнутых выпуклостей, либо петельчатыми витками. Международные символы могут просто определять индуктор как закрашенный прямоугольник.

Переключатели

Переключатели существуют во многих различных формах. Самый простой переключатель, однополюсный / однопозиционный (SPST), представляет собой две клеммы с полусоединенной линией, представляющей привод (часть, которая соединяет клеммы вместе).

Переключатели с более чем одним направлением, такие как SPDT и SP3T ниже, добавляют больше посадочных мест для привода.

Выключатели с несколькими полюсами, как правило, имеют несколько одинаковых выключателей с пунктирной линией, пересекающей средний привод.

Источники питания

Так же, как существует множество вариантов питания вашего проекта, существует множество символов схемы источника питания, которые помогают определить источник питания.

Источники постоянного или переменного напряжения

Большую часть времени при работе с электроникой вы будете использовать источники постоянного напряжения.Мы можем использовать любой из этих двух символов, чтобы определить, подает ли источник постоянный ток (DC) или переменный ток (AC):

Батареи

Батарейки, цилиндрические, щелочные АА или перезаряжаемые литий-полимерные, обычно выглядят как пара непропорциональных параллельных линий:

Большее количество пар линий обычно указывает на большее количество последовательных ячеек в батарее. Кроме того, более длинная линия обычно используется для обозначения положительной клеммы, а более короткая линия соединяется с отрицательной клеммой.

Узлы напряжения

Иногда — особенно на очень загруженных схемах — вы можете назначить специальные символы для узловых напряжений. Вы можете подключать устройства к этим однополюсным символам , и они будут напрямую привязаны к 5 В, 3,3 В, VCC или GND (земля). Узлы положительного напряжения обычно обозначаются стрелкой, указывающей вверх, в то время как заземляющие узлы обычно включают от одной до трех плоских линий (или иногда стрелку или треугольник, указывающую вниз).

Схематические символы (часть 2)

Диоды

Базовые диоды обычно обозначаются треугольником, прижатым к линии.Диоды также поляризованы, поэтому для каждого из двух выводов требуются отличительные идентификаторы. Положительный анод – это клемма, входящая в плоский край треугольника. Отрицательный катод выходит за пределы линии в символе (думайте об этом как о знаке «-»).

Существует множество различных типов диодов, каждый из которых имеет особое обозначение стандартного символа диода. Светоизлучающие диоды (СИД) дополняет символ диода парой направленных в сторону линий. Фотодиоды , которые генерируют энергию из света (в основном, крошечные солнечные элементы), переворачивают стрелки и указывают их на диод.

Другие специальные типы диодов, такие как диоды Шоттки или стабилитроны, имеют свои собственные символы с небольшими вариациями штриховой части символа.

Транзисторы

Транзисторы

, будь то BJT или MOSFET, могут существовать в двух конфигурациях: с положительным или отрицательным легированием. Таким образом, для каждого из этих типов транзисторов существует как минимум два способа его рисования.

Биполярные переходные транзисторы (BJT)

BJT — трехконтактные устройства; у них есть коллектор (C), эмиттер (E) и база (B). Существует два типа BJT — NPN и PNP, и каждый из них имеет свой уникальный символ.

Выводы коллектора (C) и эмиттера (E) расположены на одной линии друг с другом, но на эмиттере всегда должна быть стрелка. Если стрелка указывает внутрь, это PNP, а если стрелка направлена ​​наружу, это NPN. Мнемоника для запоминания того, что есть что: «NPN: n ot p мазь i n ».

Металлооксидные полевые транзисторы (МОП-транзисторы)

Как и биполярные транзисторы, полевые МОП-транзисторы имеют три вывода, но на этот раз они называются исток (S), сток (D) и затвор (G).И опять же, есть две разные версии символа, в зависимости от того, какой у вас n-канальный или p-канальный полевой МОП-транзистор. Для каждого типа МОП-транзисторов существует ряд часто используемых символов:

.

Стрелка в середине символа (называемая объемной) определяет, является ли полевой МОП-транзистор n-канальным или p-канальным. Если стрелка указывает внутрь, это означает, что это n-канальный MOSFET, а если указывает, что это p-канал. Помните: «n находится внутри» (противоположное мнемонике NPN).

Цифровые логические элементы

Наши стандартные логические функции — И, ИЛИ, НЕ и исключающее ИЛИ — имеют уникальные схематические символы:

Добавление пузырька к выходным данным отменяет функцию, создавая NAND, NOR и XNOR:

У них может быть больше двух входов, но формы должны оставаться прежними (ну, может быть, немного больше), а выход все равно должен быть только один.

Интегральные схемы

Интегральные схемы выполняют такие уникальные задачи, и их так много, что на самом деле они не имеют уникального символа схемы. Обычно интегральная схема представлена ​​​​прямоугольником с выводами, выходящими из сторон. Каждый контакт должен быть помечен как номером, так и функцией.

Схематические символы для микроконтроллера ATmega328 (обычно встречается в Arduinos), микросхемы шифрования ATSHA204 и микроконтроллера ATtiny45. Как видите, эти компоненты сильно различаются по размеру и количеству выводов.

Поскольку ИС имеют такой общий символ схемы, имена, значения и метки становятся очень важными. Каждая микросхема должна иметь значение, точно определяющее название микросхемы.

Уникальные микросхемы: операционные усилители, регуляторы напряжения

Некоторые из наиболее распространенных интегральных схем имеют уникальный символ схемы. Обычно вы увидите операционные усилители, расположенные, как показано ниже, с 5 клеммами: неинвертирующий вход (+), инвертирующий вход (-), выход и два входа питания.

Часто в один корпус ИС встроено два операционных усилителя, требующих только одного контакта для питания и одного для земли, поэтому у правого есть только три контакта.

Простые регуляторы напряжения обычно представляют собой трехконтактные компоненты с входными, выходными и заземляющими (или регулирующими) контактами. Обычно они имеют форму прямоугольника с контактами слева (вход), справа (выход) и внизу (заземление/регулировка).

Разное

Кристаллы и резонаторы

Кристаллы или резонаторы обычно являются важной частью схем микроконтроллера. Они помогают обеспечить тактовый сигнал. Кристаллические символы обычно имеют два вывода, а резонаторы, которые добавляют к кристаллу два конденсатора, обычно имеют три вывода.

Заголовки и разъемы

Будь то для подачи питания или отправки информации, разъемы необходимы для большинства цепей. Эти символы различаются в зависимости от того, как выглядит разъем, вот пример:

Двигатели, трансформаторы, динамики и реле

Мы объединим их вместе, поскольку все они (в основном) так или иначе используют катушки. Трансформаторы (не более, чем кажется на первый взгляд) обычно состоят из двух катушек, прижатых друг к другу, с парой линий, разделяющих их:

Реле обычно соединяют катушку с переключателем:

Громкоговорители и зуммеры обычно имеют форму, аналогичную их реальным аналогам:

Двигатели

и обычно имеют обведенную букву «М», иногда с немного большим украшением вокруг клемм:

Предохранители и PTC

Предохранители и PTC — устройства, которые обычно используются для ограничения больших бросков тока — имеют свой уникальный символ:

Символ PTC на самом деле является общим символом термистора , температурно-зависимого резистора (обратите внимание на международный символ резистора?).


Несомненно, в этом списке осталось много схемных обозначений, но приведенные выше должны обеспечить вам 90-процентную грамотность в чтении схем. В общем, символы должны иметь много общего с реальными компонентами, которые они моделируют. В дополнение к символу каждый компонент на схеме должен иметь уникальное имя и значение, что в дальнейшем помогает его идентифицировать.

Обозначения имен и значения

Один из самых важных ключей к тому, чтобы быть схематично грамотным, — это способность распознавать, какие компоненты какие.Символы компонентов рассказывают половину истории, но каждый символ должен быть связан с именем и значением, чтобы завершить его.

Имена и значения

Значения помогают точно определить, что представляет собой компонент. Для компонентов схемы, таких как резисторы, конденсаторы и катушки индуктивности, значение говорит нам, сколько у них омов, фарад или генри. Для других компонентов, таких как интегральные схемы, значением может быть просто имя микросхемы. Кристаллы могут указывать свою частоту колебаний в качестве значения.По сути, значение компонента схемы определяет его наиболее важную характеристику .

Имена компонентов обычно представляют собой комбинацию одной или двух букв и цифры. Буквенная часть имени определяет тип компонента: R для резисторов, C для конденсаторов, U для интегральных схем и т. д. Каждое имя компонента на схеме должно быть уникальным; например, если в цепи есть несколько резисторов, они должны называться R 1 , R 2 , R 3 и т. д.Имена компонентов помогают нам ссылаться на определенные точки на схемах.

Префиксы имен довольно хорошо стандартизированы. Для некоторых компонентов, таких как резисторы, префикс — это просто первая буква компонента. Другие префиксы имен не так буквальны; катушки индуктивности, например, L (потому что ток уже занял I [но он начинается с C . .. электроника – глупое место]). Вот краткая таблица общих компонентов и префиксов их имен:

.
Имя Идентификатор Компонент
R Резисторы
C Конденсаторы
л Индукторы
S Переключатели
D Диоды
Q Q Транзисторы
U U У Y
Y Кристаллы и генераторы

Несмотря на то, что эти диссертации являются «стандартизированными» именами для компонентов символов, они не повсеместны.Например, вы можете увидеть интегральные схемы с префиксом IC вместо U или кристаллы с маркировкой XTAL вместо Y . Используйте свое лучшее суждение при диагностике, какая часть какая. Обычно символ должен передавать достаточно информации.

Чтение схем

Понимание того, какие компоненты находятся на схеме, составляет более половины успеха в ее понимании. Теперь осталось только определить, как все символы связаны друг с другом.

Сети, узлы и метки

Схематические сети показывают, как компоненты соединяются вместе в цепи. Сети представляются как линии между терминалами компонентов. Иногда (но не всегда) они имеют уникальный цвет, как зеленые линии на этой схеме:

.
Соединения и узлы

Провода могут соединять две клеммы вместе, а могут соединять десятки. Когда провод разделяется на два направления, он создает соединение . Мы изображаем соединения на схемах с узлами , маленькими точками, расположенными на пересечении проводов.

Узлы

дают нам способ сказать, что «провода, пересекающие это соединение , соединены». Отсутствие узла на стыке означает, что два отдельных провода просто проходят мимо, не образуя никакого соединения. (При разработке схем обычно рекомендуется избегать этих несвязанных перекрытий, где это возможно, но иногда это неизбежно).

Сетевые имена

Иногда, чтобы сделать схему более разборчивой, мы даем цепи имя и маркируем ее, вместо того, чтобы прокладывать провод по всей схеме.Предполагается, что сети с одинаковыми именами соединены, даже если между ними нет видимого провода. Имена могут быть либо написаны прямо поверх сетки, либо они могут быть «ярлыками», свисающими с провода.

Каждая цепь с одинаковым именем подключена, как на этой схеме для коммутационной платы FT231X. Имена и метки помогают предотвратить слишком хаотичную схему (представьте, что все эти цепи на самом деле соединены проводами).

Сетям обычно дается имя, в котором конкретно указывается назначение сигналов на этом проводе.Например, силовые сети могут быть помечены как «VCC» или «5V», а сети последовательной связи могут быть помечены как «RX» или «TX».

Советы по чтению схем

Идентификация блоков

По-настоящему обширные схемы должны быть разделены на функциональные блоки. Может быть раздел для входной мощности и регулирования напряжения, или раздел микроконтроллера, или раздел, посвященный разъемам. Попробуйте распознать, какие секции какие, и проследите за потоком цепи от входа к выходу. Действительно хорошие разработчики схем могут даже разложить схему как книгу, входы слева, выходы справа.

Если ящик схемы действительно хорош (например, инженер, разработавший эту схему для RedBoard), они могут разделить разделы схемы на логические, помеченные блоки.
Распознавание узлов напряжения

Узлы напряжения — это компоненты схемы с одной клеммой, к которым мы можем подключить клеммы компонентов, чтобы назначить их определенному уровню напряжения. Это специальное применение имен цепей, означающее, что все клеммы, подключенные к узлу напряжения с таким же названием, соединены вместе.

Узлы напряжения с одинаковыми названиями, такие как GND, 5 В и 3,3 В, подключены к своим аналогам, даже если между ними нет проводов.

Узел напряжения заземления особенно полезен, потому что очень многие компоненты нуждаются в соединении с землей.

Листы технических данных эталонных компонентов

Если на схеме есть что-то, что просто не имеет смысла, попробуйте найти техническое описание наиболее важного компонента. Обычно компонент, выполняющий большую часть работы в схеме, представляет собой интегральную схему, такую ​​как микроконтроллер или датчик.Обычно это самый большой компонент, часто расположенный в центре схемы.

Ресурсы и дальнейшее продвижение

Вот и все, что нужно для чтения схем! Знание символов компонентов, следование цепям и определение общих меток. Понимание того, как работает схема, открывает перед вами целый мир электроники! Ознакомьтесь с некоторыми из этих руководств, чтобы попрактиковаться в своих новых знаниях в области схем:

  • Делители напряжения — это одна из самых основных, фундаментальных схем. Узнайте, как превратить большое напряжение в меньшее всего с двумя резисторами!
  • Как пользоваться макетной платой. Теперь, когда вы умеете читать схемы, почему бы не сделать ее! Макеты — отличный способ сделать временные, функциональные прототипы схем.
  • Работа с проводами. Или пропустите макетную плату и сразу приступайте к проводке. Умение резать, зачищать и соединять провода является важным навыком в электронике.
  • Последовательные и параллельные цепи. Построение последовательных или параллельных цепей требует хорошего понимания схем.
  • Шитье с проводящей нитью. Если вы не хотите работать с проволокой, как насчет создания схемы электронного текстиля с помощью проводящей нити? В этом и прелесть схем, одна и та же принципиальная схема может быть построена разными способами на разных носителях.

Тревога в полярных льдах – Frontline

ICECUBE, расположенный на Южном полюсе, представляет собой ультрасовременный нейтринный телескоп второго поколения. Нейтринные телескопы первого поколения, такие как AMANDA, построенные с середины 1990-х годов, в принципе могли наблюдать такие высокоэнергетические нейтрино, но ни один из них их не нашел.В этом не было ничего неожиданного, потому что они не соответствовали масштабу, необходимому для захвата таких маловероятных событий. По сути, AMANDA была построена как доказательство концепции и осуществимости метода обнаружения с большими черенковскими детекторами для будущих более крупных нейтринных телескопов. IceCube примерно в 30 раз больше и, следовательно, значительно более чувствителен, чем AMANDA. Это самый большой детектор частиц в мире.

Построенный между 2004 и 2010 годами, IceCube окружает кубический километр чистого льда, начиная с 1.5 км под поверхностью на Южном полюсе и простираясь вниз еще на километр. Наличие Южного полюса в качестве места для развертывания такого инструмента имеет важные преимущества, которые перевешивают удаленность места. Полярный лед имеет глубину около 3 км, а уровень фоновой освещенности чрезвычайно низок. С таким большим замороженным весом над ним лед в этом месте сжимается, вытесняя любые пузырьки воздуха и делая его совершенно чистым и прозрачным. Это делает его идеальной средой для обнаружения слабых световых сигналов, испускаемых заряженными частицами, создаваемыми нейтрино высокой энергии.

Обсерватория IceCube состоит из 5160 детекторов размером с баскетбольный мяч, называемых цифровыми оптическими модулями (DOM), которые были задуманы и в основном разработаны в лаборатории Беркли, Калифорния, США. DOM подвешены на 86 нитях, погруженных в километр чистого льда на глубине от 1450 до 2450 м под поверхностью Антарктики (см. рисунок). Каждая цепочка состоит из 60 DOM и их питания, а также кабелей для считывания сигнала. Каждая колонна была опущена в вертикальную скважину с помощью уникального бура с горячей водой под давлением, чтобы быстро пробурить лед при установке массива.

Телескоп должен быть таким большим, потому что столкновения нейтрино с материей чрезвычайно редки: из триллионов нейтрино, постоянно проходящих сквозь лед, IceCube будет наблюдать всего несколько сотен в день. Увидеть их вообще можно только потому, что при столкновении нейтрино с ядрами атомов кислорода во льду они превращаются в энергичные заряженные частицы, называемые мюонами, движущиеся в том же направлении. Поскольку эти мюоны движутся быстрее, чем свет во льду, они излучают ударную волну голубого черенковского излучения, которое может быть обнаружено оптическими датчиками IceCube, которые представляют собой фотоумножители (ФЭУ).

ФЭУ настолько чувствительны, что реагируют даже на одиночный фотон. ФЭУ и печатные платы размещены вместе в прозрачных стеклянных сосудах высокого давления. Внутри DOM сигналы фотонов усиливаются и преобразуются в электрические импульсы, а затем переводятся в цифровые сигналы. Поэтому в каждом модуле есть свой мини-компьютер и точные часы для измерения времени прихода фотонов с точностью до пяти наносекунд (пяти миллиардных долей секунды). С глубины оцифрованные световые сигналы передаются по километровым кабелям в центральную систему сбора данных на наземной станции.

«Каждый из DOM IceCube был разработан как мини-компьютерный сервер, на который вы можете входить и загружать данные или загружать программное обеспечение», — сказал Роберт Стокстад из Berkeley Lab, который руководил разработкой DOM и был одним из первых сторонников. из IceCube.

«DOM не более доступны, чем космический спутник на высокой орбите, — сказал Спенсер Кляйн из лаборатории Беркли, — но они намного надежнее и чрезвычайно прочны. Они также работают намного выше спецификаций…. их временное разрешение составляет около двух наносекунд».

Для достижения такого поразительного разрешения в DOM используются интегральные схемы для выборки сигналов ФЭУ 300 миллионов раз в секунду и преобразования каждой выборки в цифровое значение. В лаборатории на поверхности сигналы от DOM на многих разных струнах объединяются в единый поток данных, который анализируется для определения направления и энергии нейтринных событий, оставивших свои следы.

Чтобы отделить нейтринные сигналы от гораздо более обильных фоновых событий, самое важное различие заключается в том, исходит ли сигнал сверху или снизу. Мюоны, движущиеся вверх через IceCube, должны исходить от нейтрино, прошедших через землю. Направленных вниз мюонов, образующихся при попадании космических лучей на лед, в миллион раз больше. Меньший фон исходит от нейтрино, образующихся при попадании космических лучей в атмосферу Земли. Чтобы избежать этого фона, экспериментаторы ищут скопление нейтринных событий, приходящих с одного направления в пространстве, или избыток очень энергичных нейтрино; большинство атмосферных нейтрино имеют более низкую энергию.

Р. Рамачандран

.
