Обзор вентиляционных агрегатов Swegon GOLD

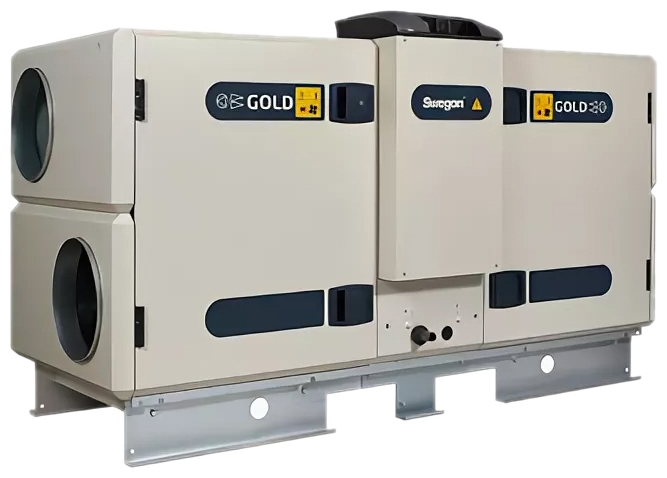

GOLD – это серийный комплектный воздухоподготовительный агрегат для комфортной вентиляции, производимый в нескольких типоразмерах для расходов воздуха до 9,5 м³/с (34 000 м³/ч).

Агрегат оснащен эффективными вентиляторами, удовлетворяющими растущим требованиям к энергоэффективности, и имеет встроенную систему автоматики IQnomic  с большим числом готовых для активации функций, включая коммуникацию.

GOLD поставляется следующих типов:

• RX, роторный утилизатор тепла,
• PX, пластинчатый утилизатор тепла,
• CX, батарейный утилизатор тепла,
• SD, приточный или вытяжной агрегат,
• LP, роторный утилизатор тепла.

Принадлежности

Для GOLD имеется полный ассортимент принадлежностей, таких как заслонка, калорифер, охлаждающий теплообменник, секция рециркуляции.

Встроенная автоматика может коплектоваться при необходимости компонентами, такими как датчики присутствия и качества воздуха.

4 безусловные причины выбрать GOLD

• Экономит место в здании
  GOLD компактен и позволяет монтировать, например, секцию охлаждения или колена воздуховодов непосредственно к выбросному отверстию вентилятора без потерь напора системы.
• Экономит энергию
  Большое количество встроенных функций автоматики готовы для активации с помощью ручного терминала. Многие из них дают уникальные возможности энергосбережения.
• Экономит эксплуатационные расходы
  Эффективные вентиляторы и утилизатор тепла, а также полный контроль температур, расходов воздуха и режимов работы позволяют максимально снизить эксплуатационные расходы.
• Plug and Play!
  Автоматика GOLD включает управление всеми принадлежностями, например, холодильной машиной, калорифером и другими, легко подключаемыми в систему с помощью быстроразъемных контактов.

GOLD LP – новая модель малой высоты

GOLD LP – это совершенно новая модель серии Swegon GOLD.

LP означает “Low Profile”. Агрегат характеризуется чрезвычайно малой высотой по отношению к его производительности и энергоэффективности. Он не требует дорогой коммерческой площади – его можно установить горизонтально над подвесным потолком. Агрегат имеет компактные раздвижные двери, упрощающие сервис и обслуживание.

Агрегат имеет приятный и нейтральный дизайн, что позволяет размещать его на видном месте в здании.

Целый ряд уникальных конструктивных решений, обеспечивающих энергоэффективность, низкий уровень шума и экономию места, запатентован.

Устройство Super Silence выравнивает поток воздуха, снижая уровень шума в критичных частотах. GOLD LP может быть установлен над потолком или в гардеробе без мешающего шума в помещении.	Инновационное решение с раздвижными дверьми исключает необходимость в дополнительном пространстве перед агрегатом.	Роторный утилизатор тепла RECOnomic установлен под углом, увеличивая контактную площадь, чем достигается высокий КПД утилизации тепла при низких потерях давления.

Энергоэффективные вентиляторы мирового класса

GOLD Wing – это энергоэффективные вентиляторы нового поколения, применяемые в новых моделях GOLD версии D.

Двигатели EC-типа Swegon, обеспечивающие максимальную энергоэффективность на рынке, имеют КПД более 90%, что более, чем на 10% выше КПД традиционных двигателей переменного тока с преобразователями частоты. Разница еще более увеличивается при снижении числа оборотов. Каждый процент улучшения КПД двигателя может прямо пересчитываться в сэкономленные энергозатраты.

Более того, рабочее колесо вентилятора имеет новую конструкцию для еще более энергоэффективного перемещения воздуха. Размеры рабочего колеса оптимизированы к размерам агрегата.

Утилизация тепла и холода

Роторный утилизатор тепла (GOLD RX и LP) от Swegon имеет чрезвычайно высокий температурный КПД (до 85%) при малом перепаде давления. Он утилизирует холод так же эффективно, как и тепло, а ротор с гигроскопическим покрытием утилизирует также и влажность, что экономит энергозатраты на холод.

В некоторых случаях, когда требуется полное разделение потоков воздуха, применяются пластинчатый (GOLD PX) или батарейный (GOLD CX и GOLD SD) утилизаторы тепла, снабженные эффективной системой противозамерзания, учитывающей в т. ч. влажность воздуха, что дополнительно повышает эффективность утилизатора.

Утилизаторы тепла Swegon обеспечивают оптимальную низкозатратную систему охлаждения и обогрева зданий.

IQnomic – умный экономист

Система автоматики GOLD – IQnomic управляет вентиляторами, утилизатором тепла, температурой, расходами воздуха, временем работы системы.

Практически все необходимые для системы вентиляции функции автоматики встроены в систему – остается только активировать необходимые именно Вам. Есть также целый ряд уникальных энергосберегающих функций.

Все установки, наладки и считывания производятся на желаемом языке (в т.ч. русском)* в меню ручного терминала. GOLD стандартно поддерживает все обычные стандарты коммуникации.

GOLD также имеет встроенный веб-сервер для подключения к компьютерной сети через обычный компьютер.

Использование IQnomic означает значительную экономию затрат на проектирование, программирование, наладку и монтаж системы в сравнении с традиционными системами управления и диспетчеризации.

Это вы выиграете с GOLD!

Архитектор

Gold занимает очень мало места, выигрывая, кроме того, у стандартных систем характеристиками и качеством.

Благодаря своей бесшумности и привлекательному дизайну, он может быть даже размещен прямо где-то в здании, например, в архиве или фойе.

Возможен также монтаж GOLD вне здания.

Система GOLD – для Вас – успешный и прогрессивный архитектор, желающий наилучшего функционального использования своего здания!

---

Проектировщик

Первое, что сразу замечает проектировщик – несколько вариантов монтажа GOLD в систему воздуховодов. Вся автоматика – готова. Koрректные технические данные гарантируются независимым отраслевым сертификатом Eurovent – Вас не ожидают неприятные сюрпризы при запуске системы.

Кроме того, агрегат может скорректировать ошибки и неточности в расчете системы из-за некорректных исходных данных либо их позднего изменения.

Система GOLD – гарантия Вашего имиджа!

---

Монтажник

Монтаж GOLD несложен и занимает мало времени. Подключение дополнительных опций, как, например, воздушного клапана, холодильной машины или противопожарного оборудования, легко выполняется на четко указанные контакты с помощью готовых электрических схем конкретного проекта.

Основные же опции подключаются просто модуляр-контактом (типа телефонного).

Агрегат проходит в стандартный дверной проем; большие размеры легко демонтируются на несколько частей, внутренние кабели снабжены быстроразъемными соединениями.

Все функции автоматики встроены, включая коммуникацию и диспетчеризацию, Вам нужно только активировать желаемые. Если Вы генеральный монтажник, GOLD – это идеальный выбор для Вас!

---

Заказчик/Пользователь

Вы – в прямом выигрыше! Ваша система отличается эксплуатационной надежностью, исключительной адаптивностью – Вы всегда можете изменить назначение использования Вашего здания, не меняя систему вентиляции.

Но самое главное – Вы получили энергосберегающую низкозатратную систему, которой, кроме того, можно дистанционно управлять с помощью практически любой коммуникационной системы, включая Вашу собственную компьютерную сеть.

Выбрав GOLD один раз, Вы уже не захотите использовать иную систему – так свидетельствует наш многолетний опыт!

---

Техническое описание

GOLD RX/PX/CX/LP – это комплектный воздухоподготовительный агрегат с вентиляторами приточного и отработанного воздуха с непосредственным приводом, фильтрами и утилизатором тепла – роторным (RX/LP), пластинчатым (PX) или батарейным (CX).

GOLD SD – это приточный и вытяжной воздухоподготовительный агрегат с соответствующим вентилятором с непосредственным приводом. Фильтры заказываются дополнительно. Батарейный утилизатор тепла и шунт-группа могут заказываться для типоразмеров 14-80.

GOLD оснащен встроенной системой автоматики, позволяющей управлять агрегатом с помощью графического дисплея.

Практически все необходимые для системы вентиляции функции автоматики включены в систему – остается только активировать необходимые именно Вам. GOLD – это единый серийный агрегат, комплектующийся при необходимости функциональными компонентами, как например, заслонкой и теплообменниками, монтируемыми в воздуховод (неизолированные компоненты) или к агрегату (изолированные компоненты). Функции автоматики предусмотрены.

Область применения

GOLD предназначен для комфортной вентиляции общественных зданий – школ, детсадов, офисов, банков, магазинов, объектов жилья.

GOLD SD применяется при необходимости конструктивного разделения секций притока и вытяжки, либо необходимости применения только одной из двух секций. Для полного либо частичного обогрева временно неиспользуемого (например, ночью) помещения, агрегат комплектуется камерой смешения и калорифером.

Агрегат GOLD RX/PX/CX/SD, дополненный принадлежностями: крыша, устройства забора и выброса воздуха, может монтироваться вне здания.

Сертификаты

Swegon имеет сертификаты: качества ISO 9001, экологический ISO 14001, а также сертификат ГОССТАНДАРТ России.

Система подготовки воздуха GOLD имеет независимый сертификат гарантированных характеристик Eurovent, nr AHU-06-06-319.

Расходы воздуха

GOLD  RX Min SFP ≤ 2.0 при 200 Па Max м³/с м³/ч м³/с м³/ч м³/с м³/ч 04 0,08 290 0,44 1580 0. 45 1620 05 0,08 290 0,44 1580 0.65 2340 08 0,20 720 0,77 2770 1.00 3600 12 0,20 720 1,17 4210 1.40 5040 14 0,20 720 1,10 3960 1.10 3960 20 0,20 720 1,25 4500 1.80 6480 25 0,30 1080 2,10 7200 2.20 7920 30 0,30 1080 2,10 7200 3.00 10800 35 0,60 2160 2,90 10440 3.10 11160 40 0,60 2160 2,90 10440 4.10 14760 50 0,80 2880 5,00 18000 5.00 18000 60 0,80 2880 5,40 19440 6. 50 23400 70 1,00 3600 7,50 27000 7.50 27000 80 1,00 3600 7,60 27360 9.00 32400

GOLD  SD Min SFP ≤ 1.0 при 200 Па Max м³/с м³/ч м³/с м³/ч м³/с м³/ч 04 0,08  290 0,52 1870 0.52 1870 05 0,08 290 0,68 2450 0.68 2450 08 0,20 720 1,05 3780 1. 05 3780 14 0,20 720 1,60 5760 1.60 5760 20 0,20 720 2,50 9000 2.50 9000 25 0,30 1080 2,70 9720 2.70 9720 30 0,30 1080 3,70 13320 3.70 13320 35 0,60 2160 3,90 14040 3.90 14040 40 0,60 2160 5,00 18000 5.00 18800 50 0,80 2880 5,40 19440 5.40 19440 60 0,80 2880 6,10 21960 6.50 23400 70 1,00 3600 7,90 28840 7.90 28840 80 1,00 3600 10,00 36000 10.00 36000

GOLD PX Min SFP ≤ 2. 0 при 200 Па Max м³/с м³/ч м³/с м³/ч м³/с м³/ч 04 0,08 290 0,50 1800 0.50 1800 05 0,08 290 0,55 1980 0.70 2520 08 0,20 720 0,80 2880 1.00 3600 12 0,20 720 1,34 4820 1.40 5040 14 0,20 720 1,40 5040 1.40 5040 20 0,20 720 1,45 5220 1.90 6840 25 0,30 1080 2,60 9360 2.60 9360 30 0,30 1080 2,70 9720 3. 40 12240

GOLD CX Min SFP ≤ 2.0 при 200 Па Max м³/с м³/ч м³/с м³/ч м³/с м³/ч 35 0,60 2160 3,10 11160 3.40 12240 40 0,60 2160 3,10 11160 4.40 15840 50 0,80 2880 5,00 18000 5.00 18800 60 0,80 2880 5,95 21420 6.50 23400 70 1,00 3600 7,50 27000 7. 50 27000 80 1,00 3600 8,10 29160 9.00 32400 GOLD LP Min SFP ≤ 2.0 при 200 Па Max м³/с м³/ч м³/с м³/ч м³/с м³/ч 05 0,08 300 0,39 1400 0.53 1900

Обозначения потоков воздуха:

GOLD RX, размеры 04, 05, 08
Версия D

Варианты размещения/монтажа к воздуховодам

A: Стандарт – GOLD правого исполнения; левое исполнение легко получается на месте монтажа.

Full face – правое или левое исполнение указывается при заказе.

B: Вариант с или без панели присоединения для соответствующего направления воздуха указывается при заказе.

C: Aгрегат может монтироваться вертикально.

Штатив/фундамент

Агрегат должен размещаться на штативе (принадлежность) либо на ином фундаменте, для возможности открытия инспекционных дверей при горизонтальном монтаже.

GOLD RX размер	Длина	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	кг	мм	Min	SFP ≤  2. 0 при 200 Па	Max
04	1500	825	1020	243	∅315	0.08	0.44	0.45	1x230V, 10A или 3x400V, 10A
05	1500	825	1020	243	∅315	0.08	0.44	0.65	1x230V, 10A или 3x400V, 10A
08	1600	995	1185	309	∅400	0.20	0.77	1.00	1x230V, 16A или 3x400V, 10A

GOLD RX/Top, размер 12
Версия D

Варианты монтажа к воздуховодам GOLD 12 RX

A: Стандарт – GOLD правого исполнения; левое исполнение легко получается на месте монтажа.

Full face – правое или левое исполнение указывается при заказе.

B: Вариант с или без панели присоединения для соответствующего направления воздуха указывается при заказе.

C: Расположение вентиляторов 1 или 2 указывается при заказе.

Варианты монтажа к воздуховодам GOLD 12 RX Top

А: Поставляется правого исполнения. Левое исполнение легко получается на месте монтажа.

GOLD RX размер	Длина	Самая длинная секция при демонтаже	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	мм	кг	мм	Min	SFP ≤  2. 0 при 200 Па	Max
12	1860	655	1199	1495	518	∅500	0.20	1.17	1.40	3x400V, 10A

GOLD RX/Top, размеры 14, 20, 25, 30, 35, 40
Версия C (версия D – с н. 24-26 г. 2010)

Варианты монтажа к воздуховодам

A: GOLD поставляется правого исполнения; левое исполнение легко получается на месте монтажа.

B: Расположение вентиляторов 1 или 2 указывается при заказе.

C: Выброс вверх для верхнего вентилятора при поставке закрыт панелью-заглушкой, которую можно на месте переместить на фронтон для получения выброса воздуха вперед либо вовсе убрать (вариант – вперед и вверх).

D: Забор воздуха сверху для наружного или отработанного воздуха указывается при заказе для GOLD 14-30.

GOLD RX размер	Длина	Самая длинная секция при демонтаже	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	мм	кг	мм	Min	SFP ≤  2. 0 при 200 Па	Max
14	2080	765	1295	1495	640	1000×400	0.20	1.10	1.10	3x400V, 10A
20	2080	765	1295	1495	640	1000×400	0.20	1.25	1.80	3x400V, 16A
25	2220	835	1595	1795	840	1200×500	0.30	2.10	2.20	3x400V, 16A
30	2220	835	1595	1795	840	1200×500	0.30	2.10	3.00	3x400V, 20A
35	2300	875	1885	2085	1100	1400×600	0. 60	2.90	3.10	3x400V, 16A
40	2300	875	1885	2085	1100	1400×600	0.60	2.90	4.10	3x400V, 32A

GOLD RX/Top, размеры 50, 60, 70, 80
Версия D

Варианты монтажа к воздуховодам

A: Правое или левое исполнение указывается при заказе.

B: Вариант с или без панели присоединения для соответствующего направления воздуха указывается при заказе.

C: Расположение вентиляторов 1 или 2 указывается при заказе.

D: Выброс вверх для верхнего вентилятора указывается при заказе.

Поставка

GOLD 70/80 поставляется двумя частями: секция утилизатора с секцией фильтр/вентилятор (вентилятор в нижнем плане).

GOLD RX размер	Длина	Самая длинная секция при демонтаже	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	мм	кг	мм	Min	SFP ≤  2. 0 при 200 Па	Max
50	2670	1050	2318	2353	1498	1600×800	0.80	4.30	4.60	3x400V, 25A
60	2670	1050	2318	2353	1498	1600×800	0.80	5.00	6.00	3x400V, 32A
70	3070	1250	2637	2740	2231	1800×1000	0.30	6.00	6.30	3x400V, 32A
80	3070	1250	2637	2740	2231	1800×1000	0.30	6.90	8.20	3x400V, 50A

GOLD PX, размеры 04, 05, 08
Версия D

Варианты монтажа к воздуховодам

A: Правое или левое исполнение указывается при заказе.

B: Вариант с или без панели присоединения для соответствующего направления воздуха указывается при заказе.

GOLD PX размер	Длина	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	кг	мм	Min	SFP ≤  2.0 при 200 Па	Max
04	2000	905	1200	320	∅315	0. 08	0.50	0.52	1x230V, 10A
05	2000	905	1200	320	∅315	0.08	0.50	0.68	1x230V, 10A
08	2230	1075	1365	420	∅400	0.10	0.80	1.00	1x230V, 16A

GOLD PX, размер 12
Версия D

Варианты монтажа к воздуховодам

A: Правое или левое исполнение указывается при заказе.

B: Вариант с или без панели присоединения для соответствующего направления воздуха указывается при заказе.

GOLD PX размер	Длина	Самая длинная секция при демонтаже	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	мм	кг	мм	Min	SFP ≤  2. 0 при 200 Па	Max
12	2510	1200	1279	1495	617	∅500	0.20	1.30	1.30	3x400V, 10A

GOLD PX, размеры 14, 20 и 25, 30
Версия C (версия D – с н. 24-26 г. 2010)

Варианты монтажа к воздуховодам

A: Правое или левое исполнение указывается при заказе.

B: Забор воздуха сверху для наружного или отработанного воздуха указывается при заказе.

GOLD PX размер	Длина	Самая длинная секция при демонтаже	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	мм	кг	мм	Min	SFP ≤  2. 0 при 200 Па	Max
14	2730	1200	1375	1495	760	1000х400	0.20	1.40	1.40	3x400V, 10A
20	3170	1200	1595	1795	1020	1000х400	0.20	1.70	1.90	3x400V, 16A
25	3170	1500	1595	1795	1020	1200х500	0.30	2.60	2.60	3x400V, 16A
30	3170	1500	1595	1795	1020	1200х500	0.30	3.10	3.40	3x400V, 20A

GOLD CX, размеры 35, 40
Версия C (версия D – с н. 25 г. 2010)

Варианты монтажа к воздуховодам

A: Правое или левое исполнение указывается при заказе.

B: Расположение вентиляторов 1 или 2 указывается при заказе.

C: Выброс вверх для верхнего вентилятора при поставке закрыт панелью-заглушкой, которую можно на месте переместить на фронтон для получения выброса воздуха вперед либо вовсе убрать (вариант – вперед и вверх).

GOLD CX размер	Длина	Самая длинная секция при демонтаже	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	мм	кг	мм	Min	SFP ≤  2. 0 при 200 Па	Max
35	2450	875	2485	2006	1450	1400х600	0.60	3.10	3.40	3x400V, 20A
40	2450	875	2485	2006	1450	1400х600	0.60	3.10	4.40	3x400V, 32A

GOLD CX, размеры 50, 60 и 70, 80
Версия D

Варианты монтажа к воздуховодам

A: Правое или левое исполнение указывается при заказе.

B: Вариант с или без панели присоединения для соответствующего направления воздуха указывается при заказе.

C: Расположение вентиляторов 1 или 2 указывается при заказе.

D: Выброс вверх для верхнего вентилятора указывается при заказе.

Поставка

GOLD 70/80 поставляется двумя частями: секция утилизатора с секцией фильтр/вентилятор (вентилятор в верхнем плане) и секция фильтр/вентилятор (вентилятор в нижнем плане).

GOLD CX размер	Длина	Самая длинная секция при демонтаже	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	мм	кг	мм	Min	SFP ≤  2.0 при 200 Па	Max
50	2860	1050	2968	2353	2045	1600х800	0. 80	5.00	5.00	3x400V, 25A
60	2860	1050	2968	2353	2045	1600х800	0.80	5.95	6.50	3x400V, 40A
70	3260	1250	3437	2740	2944	1800х1000	1.00	7.50	7.50	3x400V, 32A
80	3260	1250	3437	2740	2944	1800х1000	1.00	8.10	9.00	3x400V, 50A

GOLD SD, размеры 04, 05, 08
Версия C (версия D – с н. 48 г. 2010)

Варианты размещения/монтажа к воздуховодам

Агрегат можно размещать вертикально либо основанием вверх. Возможно также размещение инспекционной дверью вверх (но не вниз).

Штатив/фундамент

Агрегат должен размещаться на штативе (принадлежность) либо на ином фундаменте, для возможности открыть инспекционные двери при горизонтальном монтаже.

GOLD SD размер	Длина	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	кг	мм	Min	SFP ≤  2.0 при 200 Па	Max
04	1100	820	490	115	∅315	0.08	0.52	0.52	1x230V, 10A
05	1100	820	490	115	∅315	0. 08	0.68	0.68	1x230V, 10A
08	1175	990	575	150	∅400	0.10	1.05	1.05	1x230V, 10A

GOLD SD, размеры 14, 20, 25, 30, 35, 40, 50, 60, 70, 80
Версия C (версия D – с н. 50 г. 2010)

Варианты монтажа к воздуховодам

A: Правое или левое исполнение указывается при заказе.

B: Выброс вверх для верхнего вентилятора при поставке закрыт панелью-заглушкой, которую можно на месте переместить на фронтон для получения выброса воздуха вперед либо вовсе убрать (вариант – вперед и вверх).

Поставка

GOLD SD 70/80 единым комплектом, если он состоит из секций: вентилятор либо вентилятор+фильтр. Если он состоит из секций: вентилятор+фильтр+батарейный утилизатор, то он поставляется двумя частями: вентилятор+батарейный утилизатор и фильтр.

GOLD SD размер	Длина	Самая длинная секция при демонтаже	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм	мм	мм	кг	мм	Min	SFP ≤  2. 0 при 200 Па	Max
14	2505	1040	1295	856	475	1000х400	0.20	1.60	1.60	3x400V, 10A
20	2505	1040	1295	856	475	1000х400	0.20	2.50	2.50	3x400V, 10A
25	2610	1145	1595	1126	670	1200х500	0.30	2.70	2.70	3x400V, 10A
30	2610	1145	1595	1126	670	1200х500	0.30	3.70	3.70	3x400V, 10A
35	2610	1145	1885	1126	760	1400х600	0. 60	3.90	3.90	3x400V, 10A
40	2610	1145	1885	1126	760	1400х600	0.60	5.00	5.00	3x400V, 16A
50	2610	1145	2313	1420	1170	1600х800	0.80	5.40	5.40	3x400V, 16A
60	2610	1145	2313	1420	1170	1600х800	0.80	6.50	6.50	3x400V, 20A
70	3260	1278	2637	1442	1707	1800х1000	1.00	7.90	7.90	3x400V, 16A
80	3260	1278	2637	1442	1707	1800х1000	1. 00	10.00	10.00	3x400V, 25A

GOLD LP, размер 05
Версия D

Варианты размещения/монтажа к воздуховодам

А: GOLD поставляется правого исполнения. Левое исполнение легко получается на месте монтажа.

Монтаж

Благодаря своей низкой высоте GOLD LP может монтироваться над подвесным потолком, горизонтально на чердаке ил в другом подобном месте. Для экономии площади пола GOLD LP может также монтироваться к стене вертикально (штатив имеется как принадлежность), в этом случае коробка подключений должна всегда размещаться сверху.

∗ – Ширина при демонтированных направляющих для инспекционных дверей

GOLD LP размер	Длина	Ширина	Ширина	Высота	Вес	Подсоединение воздуховода	Расход воздуха м³/с			Электроподключение
	мм	мм 1∗	мм 2	мм	кг	мм	Min	SFP ≤  2. 0 при 200 Па	Max
05	2172	507	560	1195	247	454×400	0.08	0.39	0.53	1x230V, 10A

Принадлежности-воздуховод

GOLD – это единый агрегат, комплектующийся при необходимости следующими принадлежностями соответствующих размеров и мощностей, как например:

• Заслонка
• Калорифер предподогрева или догрева (электрический или водяной)
• Охлаждающий теплообменник (водяной или прямого испарения)
• Предфильтр
• Шумоглушитель

Как вариант, большинство принадлежностей могут поставляться для присоединения полным сечением, Full Face (версия D). Уменьшаются потери давления, что означает снижение энергопотребления вентиляторов.

Компоненты-принадлежности для Full face встроены в изолированный корпус, что уменьшает монтажные расходы и облегчает монтаж вне здания.

Холодильные машины Plug and Play

Холодильная машина COOL DX

COOL DX – это комплектный холодильный агрегат для комфортного охлаждения воздуха к агрегатам GOLD RX/PX/CX. Все оборудование собрано в едином корпусе. COOL DX монтируется прямо к агрегату GOLD.

Машину необходимо только подключить к электропитанию и подсоединить быстроразъемный коммуникационный кабель между COOL DX и GOLD. Plug and Play!

Холодильная машина COOL DXS

COOL DXS – это также комплектный холодильный агрегат для комфортного охлаждения воздуха к GOLD, но с большей мощностью охлаждения.

COOL DXS должен размещаться вне здания. GOLD, укомплектованный принадлежностями: крыша, устройства забора и выброса воздуха, может размещаться вне здания. При размещении GOLD внутри здания, требуется только подвести воздуховод приточного воздуха к холодильной машине.

Все внутренние подключения COOL DXS выполнены, машина заполнена хладагентом и протестирована.

Машину необходимо только подключить к электропитанию и подсоединить быстроразъемный коммуникационный кабель между COOL DXS и GOLD. Plug and Play!

Монтаж вне здания Крыша, устройства забора и выброса воздуха Крыша поставляется комплектным монтажным набором, включая уплотнения. Видимые детали выполнены из гофрированного листа бежевого цвета, NCS S2005-Y 30R. Крыша не применяется для агрегатов с выбросом воздуха вверх. Для GOLD CX можно заказать защитный корпус шунт-группы.

Секция рециркуляции GOLD RX и CX

TBBR производится для GOLD RX и CX размеров 12-80 и представляет собой дополнительную секцию агрегата, снабженную заслонкой с приводом. В зависимости от целей использования секции, могут потребоваться дополнительные датчики давления, температуры или СО2, калорифер, охлаждающий теплообменник, а также закрывающие заслонки НВ и ВВ.

Рециркуляция, привод on/off:

Применяется для обогрева рециркуляционным воздухом помещения без людей. Энергосберегающее решение для заводов, торговых центров и т.д.

Функция ночного нагрева останавливает вентилятор ВВ, закрывает заслонки НВ и ВВ и открывает заслонку секции рециркуляции.

Рециркуляция, модулирующий привод:

Применяется для управления по потребности и экономичной работы при поддержании заданных расхода воздуха и температуры в помещении с переменной нагрузкой.

Запатентованная функция ReCO2 используется для поддержания качества воздуха (по сигналу от датчика CO2) и температуры, посредством плавного управления заслонкой рециркуляции и регулирования скорости вентиляторов.

Устройства забора/выброса

• Устройство наружного воздуха, размеры 04-40
• Устройство вытяжного воздуха, размеры 04-40
• Комбинированное устройство, размеры 04/05 и 08
• Настенное устройство, размеры 04/05 и 08.

Компоненты автоматики

Встроенная система автоматики может при необходимости комплектоваться компонентами, такими, как например, датчики присутствия и качества воздуха.

IQnomic Plus – это модуль управления для дополнительных функций автоматики.

GOLD SD Swegon — описание, характеристики, цена — Стандарт Климат

Есть в наличии.

Цена: узнать цену

Купить

GOLD SD Swegon — это модель из серии “Swegon GOLD – версия D”. Компания “Стандарт Климат” — официальный дилер Swegon в России. Мы осуществляем поставку, монтаж и сервисное обслуживание оборудования Swegon.

Доставка по Москве – бесплатная. Оплата возможна наличным или безналичным расчетом, банковской картой.

“Стандарт Климат” готова реализовать комплексное решение любой вашей задачи по инженерному оборудованию “под ключ”. Скидку до 20% на оборудование Swegon мы обсуждаем индивидуально.

Звоните: +7 (499) 350-94-14. Как получить коммерческое предложение?

Описание

Раздельные приточные и вытяжные агрегаты

• Одно направление воздуха
• Фильтр доступен как принадлежность (все размеры)
• Батарейный утилизатор и узел обвязки для размеров 12-120 (опция)
• Расход воздуха до 64 800 м3/ч

GOLD предназначен для комфортной вентиляции и применяется, в зависимости от выбранного типа, в общественных зданиях, школах, детсадах, офисах, магазинах, банках, жилых зданиях и проч.

Основное внимание в агрегатах нового поколения D уделяется энергоэффективности и гибкости монтажа, что достигнуто большим количеством типоразмеров и различными расходами воздуха.

GOLD – это серийный комплектный агрегат для комфортной вентиляции, производимый нескольких типоразмеров. Агрегат имеет запатентованные ЕС-вентиляторы, отвечающие самым жестким требованиям энергоэффективности, а также встроенную систему автоматики IQnomic со множеством энергосберегающих функций, включая коммуникацию.

Агрегат GOLD имеет целый ряд принадлежностей, таких как заслонки, калориферы, охладители, секции рециркуляции и холодильные машины. Имеются принадлежности, необходимые для монтажа вне здания.

О производителе Swegon

Шведский концерн, один из крупнейших европейских производителей вентиляционного оборудования различного назначения, специализируется на производстве профессиональных воздухораспределительных устройств, периферийных климатических систем, а также регулирующей аппаратуры к ним.  По многим видам оборудования концерн занимает лидирующие позиции.

Оборудование фирмы Swegon уже давно занимает особое место в отрасли и ценится специалистами во всем мире. Оно предназначено для создания и поддержания заданного микроклимата в квартирах, офисах, ресторанах, заводских цехах — везде, где это необходимо.

Несмотря на то, что техника Swegon произведена в Швеции и имеет исключительные технические параметры, она не является слишком дорогой и элитной. Достигается это за счет поточного массового производства как отдельных модулей, так и установок в целом.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Swegon | ИНТЕРХОЛОД САНКТ-ПЕТЕРБУРГ





Шведская компания Swegon является одним из крупнейших европейских производителей вентиляционного оборудования различного назначения.

            Компания Swegon образована в январе 2005 года в результате слияния нескольких крупных шведских производителей вентиляционного оборудования, – центром этого объединения стал уже известный в России  PM-LUFT AB, обладающий полувековым опытом в области вентиляции (его завод выпускает вентиляционное оборудование с 1952 года).

Оборудование фирмы Swegon предназначено для создания и поддержания качественного микроклимата в квартирах, офисах, ресторанах, заводских цехах — везде, где это необходимо. Вся продукция Swegon производится в Швеции и Финляндии и имеет исключительные технические параметры.

Оборудование, производимое компанией, лидирует в мире по многим показателям: КПД утилизации тепла достигает 85%; компактные размеры большинства установок, а также вентиляционных систем; очень низкий уровень шума.



Направления деятельности компании Swegon:

1.      Вентиляционные установки (Установки GOLD).

2.      Климатические системы (Климатические балки).

3.      Вентиляция по потребности (Система WISE).

4.      Воздухораспределители.











Агрегаты SWEGON GOLD – это серийные комплектные воздухоподготовительные агрегаты для комфортной вентиляции, производимые в нескольких типоразмерах для расходов воздуха до 14 м3/с (50 400 м³/ч).

Агрегаты оснащены эффективными вентиляторами, удовлетворяющими растущим требованиям к энергоэффективности, и имеют встроенную систему автоматики IQnomic с большим числом готовых для активации функций, включая коммуникацию.



Установки GOLD производятся следующих типов:

– RX, роторный утилизатор тепла,

– PX, пластинчатый утилизатор тепла,

– CX, батарейный утилизатор тепла,

– SD, приточный или вытяжной агрегат,

– LP, подпотолочная установка с роторным утилизатором тепла.





Воздухоподготовительные агрегаты GOLD серии E с новой системой управления IQlogic и высокоэффективным роторным утилизатором



– Комплектный воздухоподготовительный агрегат с вентиляторами с непосредственным приводом, фильтрами приточного и отработанного воздуха, а также роторным утилизатором

– КПД утилизации до 85%

– Расход воздуха до 50 400 м³/ч

– Регулируемая скорость вращения ротора

– Утилизация тепла/холода

Два новых типоразмера GOLD (7 и 11) и оптимизация размеров вентиляторов делают выбор агрегатов более гибким – теперь легче выбрать оптимальный типоразмер агрегата для конкретного проекта.



Революционная система управления





Наиболее ярким нововведением является революционная система управления IQlogic. В дополнение к новым функциям появилась возможность коммуникации и управления с помощью BMS, а также ноутбука, планшетного ПК или мобильного телефона с помощью WiFi. Для расширения функциональности можно подключить дополнительные модули IQlogic+. Два Ethernet порта и USB-разъем имеются в стандартной комплектации.

Новый ручной терминал IQnavigator с сенсорным экраном прост и удобен в использовании. Наладка и запуск агрегата выполняются еще проще благодаря встроенному мастеру настройки; принципиальная схема и дополнительный текст всегда под рукой.

Беспроводная коммуникация между ручным терминалом и агрегатом GOLD через WLAN.



Plug and Play холодильные машины воздух/воздух.

Холодильная машина Cool DX/Cool DX Top.

Cool DX/Cool DX Top – это комплектная холодильная машина для комфортного охлаждения воздуха к агрегатам GOLD RX/PX/CX. Все оборудование собрано в едином корпусе. Подключено и проверено на заводе. Cool DX/Cool DX Top монтируется прямо к агрегату GOLD либо устанавливается отдельно от него.

Машину необходимо только подключить к электропитанию и подсоединить быстроразъемный коммуникационный кабель между Cool DX/Cool DX Top и GOLD. Все управление осуществляется из агрегата GOLD. Plug and Play!



Роторный утилизатор тепла RECOnomic.



RECOnomic характеризуется высоким температурным КПД (до 85%) и низким перепадом давления, что позволяет значительно снизить эксплуатационные расходы системы обогрева и охлаждения здания.



Агрегат можно использовать при особо низких температурах наружного воздуха (например, в условиях Крайнего Севера) и при этом избегать обмерзания рекуператора.





Swegon WISE – новое поколение систем вентиляции по потребности



Главная идея вентиляции по потребности: вентилировать ровно столько, сколько необходимо – не больше и не меньше. Swegon WISE – энергосберегающая система, применяемая как в новом строительстве, так и на реконструируемых объектах самого различного назначения. WISE – это система переменного расхода воздуха, но не для отдельных помещений в здании, а для всех помещений, в которых она меняет расход воздуха в зависимости от потребности.

Система WISE наиболее энергоэффективна в помещениях, где разница между высокой и низкой нагрузкой достаточно велика, а также, где уровень присутствия людей не постоянен – что и наблюдается в большинстве зданий.

Готовое решение Swegon WISE с вариабельным расходом воздуха позволит снизить расходы на догрев и охлаждение свежего воздуха, а главное – создаст для служащих качественный микроклимат без шума и сквозняка, одновременно экономя средства.







Система предоставляет возможность управлять качеством и количеством воздуха по следующим параметрам:

1.      По наличию или отсутствию людей в помещении.

2.      По концентрации СО₂.

3.      По температуре воздуха в помещении.



Так же система позволяет управлять следующими системами:

1.      Системой отопления в помещении.

2.      Системой искусственного освещения (по датчику присутствия).



Элементы системы Swegon WISE.

1. ADAPT Db – регулирующий клапан приточного воздуха.
2. ADAPT Db – регулирующий клапан вытяжного воздуха.
3. CONNECT Adapt – коробка подключений элементов автоматики системы Swegon WISE
4. POWER Adapt – трансформатор напряжения 230-24 V AC
5. LINK Adapt – соединительные кабели (RJ45).
6. LINK Modbus – соединительный кабель для подключения к системе диспетчеризации Modbus (RJ 12).
7. DETECT Occupancy – датчик присутствия с регулировкой задержки сигнала.
8. DETECT SME – комбинированный блок со встроенными датчиками температуры и присутствия.
9. TUNE Temp – регулятор температуры воздуха в помещении (можно комбинировать с 8).
10. DETECT Temp – датчик измерения температуры в помещении (приоритируется 8 при его наличии).
11. DETECT Quality – электронный датчик CO₂ (можно комбинировать с 8)
12. Управление радиатором ACTUATOR или охлаждающей балкой (максимум 3 клапана).
13. ADAPT Relay – дополнительный модуль  для управления освещением.
14. Подключение диспетчерской системы (Modbus RTU)

Примечание:

9,10,11 не могут комбинироваться

Один из возможных вариантов реализации системы Swegon WISE.





ЗОЛОТО RX | www.swegon.com

GOLD RX представляет собой комплектную вентиляционную установку с роторным теплообменником, вентиляторами приточного и вытяжного воздуха с прямым приводом, а также фильтрами приточного и вытяжного воздуха.

• Температурный КПД теплообменника до 85%
• Расход воздуха до 50 400 м³/ч
• Регулятор скорости вращения роторного теплообменника
• Рекуперация тепловой энергии и энергии охлаждения
• Оптимизированные размеры вентиляторов дают большую свободу выбора именно правильного размера вентиляционной установки и вариантов вентиляторов в соответствии с потребностями установки. Это также дает еще большие возможности для оптимизации энергоэффективности текущего проекта
.

Роторный теплообменник RECOnomic / RECOsorptic
Роторный теплообменник состоит из алюминиевого колеса с многочисленными маленькими воздушными каналами. Энергия передается между приточным и вытяжным воздухом или наоборот при вращении колеса. Это наиболее энергоэффективный метод рекуперации тепла с температурным КПД, который всегда превышает 80%. Благодаря запатентованной конструкции с турбулентным потоком воздуха в каналах RECOnomic достигает уникально высокой степени энергоэффективности.

Ротационный теплообменник Swegon также доступен в сорбционной версии (RECOsorptic), которая дополнительно повышает энергоэффективность за счет осушения или рекуперации влаги в продукте в зависимости от условий и потребностей.

Полный контроль качества воздуха
Благодаря уникальному сочетанию сектора продувки и функции контроля переноса риск утечки между вытяжным и приточным воздухом сведен к минимуму, что обеспечивает постоянную вентиляцию здания свежим воздухом.

GOLD RX/HC – интегрированное охлаждение и обогрев
Новое поколение GOLD открывает множество новых возможностей. Одним из важных дополнений является GOLD RX/HC, готовое к работе решение для интегрированного производства систем охлаждения и обогрева. Благодаря встроенному реверсивному тепловому насосу теперь проще, чем когда-либо, создать комплексную систему вентиляции. Невероятно легко спланировать, установить и ввести в эксплуатацию. Кроме того, все функции легко доступны через пользовательский интерфейс GOLD.

Вентиляционные установки Swegon

Вентиляционные установки и вентиляторы Swegon являются одними из самых энергоэффективных на рынке и способны обеспечить высокое качество работы и долгосрочную финансовую выгоду.Ассортимент вентиляционных установок Swegon состоит из трех отдельных линеек продукции: моноблочные агрегаты Gold, моноблочные агрегаты Compact и модульные вентиляционные агрегаты Silver M.

Серия моноблочных приточно-вытяжных установок Gold включает шесть отдельных продуктов: роторный теплообменник Gold RX, пластинчатый теплообменник Gold PX, змеевиковый теплообменник Gold CX, раздельные приточно-вытяжные установки Gold SD, Gold LP сверхтонкий блок с роторным теплообменником и охлаждающими устройствами Cool DX/Cool DX Top plug and play.

Все блоки Gold были разработаны для использования в системах комфортной вентиляции и могут использоваться в таких зданиях, как офисные здания, школы, детские сады, общественные здания, магазины, жилые дома и т. д. Swegon заявляет, что технология EC используется во всех блоках. размеры, в то время как интегрированная система управления должна гарантировать более легкую установку. Swegon также утверждает, что их ассортимент аксессуаров для серии Gold оптимизирует общую производительность, а также сэкономит время при установке.Устройства Gold сертифицированы Eurovent и поставляются с гарантированными данными, в то время как Swegon обещает протестировать каждое устройство перед поставкой.

Все вентиляционные установки серии Gold управляются с помощью новой системы управления Swegon IQlogic (см. фото выше). Система управления IQlogic разработана так, чтобы быть удобной для пользователя и предлагает пользователям возможность напрямую связываться с вентиляционной установкой и управлять установкой на расстоянии с помощью основных систем управления, ноутбуков, планшетов или мобильных телефонов.

Золото RX

Gold RX (см. выше) представляет собой комплектную вентиляционную установку, состоящую из вентиляторов приточного и вытяжного воздуха с прямым приводом, фильтров приточного и вытяжного воздуха и роторного теплообменника. Swegon утверждает, что RX может похвастаться температурной эффективностью и рекуперацией тепла до 85%, при этом обеспечивая расход воздуха до 50 400 м³/ч. Другие особенности Gold RX включают возможность изменять скорость вращения ротора, а также рекуперацию энергии охлаждения.

Gold RX доступен в двух новых размерах (7 и 11), и Swegon надеется, что оптимизированные размеры вентиляторов позволят ее клиентам выбрать правильный размер блока и вариант вентилятора в соответствии с требованиями установки и тем самым расширить возможности оптимизации энергоэффективности. того или иного проекта.

Институт пассивного дома наградил GOLD RX (размеры 04-35 и 50) сертификатом пассивного дома за его высокую энергоэффективность и эффективную рекуперацию тепла. На момент написания статьи GOLD RX был первым вентиляционным агрегатом, способным работать с большими воздушными потоками (<9000 м³/ч) и удовлетворять требованиям сертификации пассивного дома.

Роторный теплообменник, используемый в Gold RX, состоит из вращающегося алюминиевого колеса и множества небольших каналов. Роторный теплообменник обеспечивает эффективную рекуперацию тепла и, по данным Swegon, имеет температурный КПД не менее 80%.

Gold PX представляет собой комплектную вентиляционную установку, которая сочетает в себе вентиляторы приточного и вытяжного воздуха с прямым приводом, фильтры приточного и вытяжного воздуха и пластинчатый теплообменник. PX подходит для использования при расходе воздуха до 11 520 м³/ч, имеет как перепускные, так и запорные заслонки и обеспечивает эффективную защиту от замерзания.

Вентиляционная установка Gold PX, вид изнутри

Компания Swegon стремилась повысить эффективность Gold PX с помощью недавно разработанного пластинчатого теплообменника с поперечным потоком RECOfrost. В зависимости от потребностей пользователя можно выбрать пластинчатый теплообменник либо для обеспечения максимальной температурной эффективности, либо для минимизации падения давления.

Пластинчатый теплообменник Recofrost контролирует образование льда и процесс разморозки и, в зависимости от заданных условий, предпринимает необходимые действия для минимизации потерь энергии, что делает цикл разморозки чрезвычайно эффективным. Swegon ожидает, что теплообменник Recofrost приведет к большей экономии энергии при одновременном снижении требуемой мощности догрева без изменения компактных размеров устройства.Swegon называет этот процесс адаптивной оптимизацией.

Золото CX

Gold CX (как видно на изображении выше) представляет собой комплексную вентиляционную установку, включающую вентиляторы приточного и вытяжного воздуха с прямым приводом, фильтры приточного и вытяжного воздуха и змеевиковый теплообменник. Змеевиковый теплообменник CX предназначен для использования с расходом воздуха до 50 400 м³/ч, монтируется и заполняется на заводе с помощью пакета трубопроводов (и доступен в размерах 35-80). Как и Gold PX, CX был разработан для обеспечения эффективной защиты от замерзания.

Установки Gold SD представляют собой отдельные однонаправленные (SD) приточные и вытяжные установки. Опции, доступные для этой линии, включают фильтры (для всех типоразмеров), змеевиковый теплообменник и несмонтированные пакеты трубопроводов (для типоразмеров 12–120). Установки SD предназначены для использования при расходах воздуха до 64 800 м³/ч

Gold LP представляет собой сверхтонкую комплектную вентиляционную установку, содержащую вентиляторы приточного и вытяжного воздуха с прямым приводом, фильтры приточного и вытяжного воздуха и роторный теплообменник. Конструкция обеспечивает минимальную высоту установки.LP лучше всего работает при расходе воздуха до 2600 м³/ч и может быть установлен в нишах подвесного потолка, горизонтально на чердаке или в других замкнутых пространствах. Агрегат LP также может быть установлен на стене, что является альтернативой обычному агрегату, обеспечивая при этом температурную эффективность до 85% и рекуперацию тепла. Скорость рекуперации энергии охлаждения ротора также может варьироваться и регулироваться в соответствии с потребностями пользователя.

Охлаждающие агрегаты Cool DX — это универсальные агрегаты, которые могут работать либо как автономные агрегаты, либо могут быть подключены к системе кондиционирования воздуха Gold с помощью Plug and Play.Одним из основных преимуществ блоков Cool DX является то, что для работы блоков требуется очень мало материалов: единственными требованиями являются источник питания и кабель связи (с быстроразъемным разъемом) между блоками Cool DX/Cool DX. Top и вентиляционная установка Gold, а также соединение дренажной трубы.

Вентиляционные установки Gold имеют готовые к использованию функции охлаждения, которые можно использовать для управления и регулирования холодильных установок Cool DX/Cool DX Top. Вышеупомянутые функции охлаждения включают связь через Интернет или традиционные системы мониторинга производительности.Swegon надеется, что холодильные агрегаты Cool DX/Cool DX Top снизят инвестиционные затраты на проектирование, закупку и установку. Отличительными чертами линии Cool DX являются ее быстрая и простая установка, встроенное оборудование управления, которое управляется с помощью вентиляционной установки Gold, а также регулируемая регулировка комфорта или 3-ступенчатая регулировка экономии. Блок охлаждения может обмениваться данными через блок обработки воздуха Gold, а его расположение внутри блока Gold предотвращает воздействие высоких температур на двигатель вентилятора вытяжного воздуха.

Важнейшими свойствами компактных комнатных приточно-вытяжных установок являются то, что их можно устанавливать непосредственно в вентилируемом помещении; они подходят для использования при расходе воздуха до 1300 м³/ч и имеют легко регулируемую схему распределения воздуха.

Точно так же компактные комнатные приточно-вытяжные установки с подогревом могут быть установлены непосредственно в помещении, которое необходимо проветрить, и они также предназначены для обеспечения форсированного обогрева.Эти агрегаты лучше всего работают при расходе воздуха до 1300 м³/ч, а также имеют легко регулируемую схему распределения воздуха.

Блок Compact Top представляет собой вентиляционную установку, в которой все соединения воздуховодов расположены в верхней части устройства, и обеспечивает оптимальные результаты при расходе воздуха в диапазоне до 1300 м³/ч.

Компактная установка представляет собой компактную вентиляционную установку, предназначенную для использования с небольшими потоками воздуха, и представляет собой обычную вентиляционную установку с соединениями воздуховодов, расположенными на боковой панели.Компактный блок обеспечивает наилучшие результаты при расходе воздуха до 1300 м³/ч.

Ассортимент Swegon Silver состоит из модульных вентиляционных установок, которые можно настроить в соответствии с потребностями заказчика. В настоящее время устройство Swegon SILVER M доступно только в Скандинавии, странах Балтии, России и Польше и доступно в большом диапазоне размеров, при этом можно заказать специальные размеры и конструкции.

Swegon также подчеркивает, что установка Silver M отличается высокой стабильностью каркаса и корпуса, максимальной защитой от утечек и, наконец, гигиеничной внутренней поверхностью. Другие особенности установки заключаются в том, что каркас профилирован и имеет специальную штамповку, сводящую к минимуму образование мостиков холода. Толщина материала профилей рамы 2 мм помогает обеспечить высокую устойчивость, а модули скрепляются винтами с помощью специального соединителя, который помогает направлять модули в правильное положение, тем самым предотвращая утечку.

Соединитель спроектирован таким образом, чтобы свести к минимуму сопротивление воздуха, а также обеспечить гигиеничность внутренней поверхности. Гладкая внутренняя поверхность достигается за счет привинчивания стеновых панелей к каркасу снаружи и герметизации их кнопками крышки.Последней конструктивной особенностью является то, что как каркас, так и смотровые дверцы имеют специально разработанную прокладку для предотвращения утечек.

Установка кондиционирования Gold CX | Свегон

Установки

Gold CX оснащены вентиляторами приточного и вытяжного воздуха с прямым приводом, фильтрами приточного и вытяжного воздуха, теплообменником и встроенным оборудованием управления, которым можно управлять с ручного микротерминала с помощью текстовых меню.

Имеют компактные размеры и могут подключаться к острым изгибам воздуховодов напрямую без потери давления, что позволяет экономить место в вентиляторных помещениях.

Энергосберегающие вентиляторы, эффективная рекуперация воздуха и полный контроль температуры, расхода воздуха и продолжительности работы помогают обеспечить оптимальную экономичность эксплуатации.

Устройства Gold CX сертифицированы Eurovent, что гарантирует информацию о производительности.

Основные характеристики

• Змеевиковый теплообменник обеспечивает отдельные воздушные пути и большие воздушные потоки
• Расход воздуха до 50 400 м³/ч
• Комплект труб, смонтированный и заполненный на заводе (размеры 35-80)
• Чрезвычайно эффективная защита от замерзания
• Оптимизированные размеры вентиляторов дают большую свободу выбора именно правильного размера блока и варианта вентилятора в соответствии с потребностями установки.

Установки

Gold CX оснащены вентиляторами приточного и вытяжного воздуха с прямым приводом, фильтрами приточного и вытяжного воздуха, теплообменником и встроенным оборудованием управления, которым можно управлять с ручного микротерминала с помощью текстовых меню.

Имеют компактные размеры и могут подключаться к острым изгибам воздуховодов напрямую без потери давления, что позволяет экономить место в вентиляторных помещениях.

Энергосберегающие вентиляторы, эффективная рекуперация воздуха и полный контроль температуры, расхода воздуха и продолжительности работы помогают обеспечить оптимальную экономичность эксплуатации.

Устройства Gold CX сертифицированы Eurovent, что гарантирует информацию о производительности.

Основные характеристики

• Змеевиковый теплообменник обеспечивает отдельные воздушные пути и большие воздушные потоки
• Расход воздуха до 50 400 м³/ч
• Комплект труб, смонтированный и заполненный на заводе (размеры 35-80)
• Чрезвычайно эффективная защита от замерзания
• Оптимизированные размеры вентиляторов дают большую свободу выбора именно правильного размера блока и варианта вентилятора в соответствии с потребностями установки.

Swegon GOLD PX – новое поколение уже здесь

Серия вентиляционных установок GOLD от Swegon получил крупное обновление в виде кросса GOLD PX нового поколения проточные теплообменники. Благодаря повышенной эффективности новый GOLD PX означает значительная экономия энергии, а добавление новых размеров продуктов означает лучшее совпадений для каждого нового проекта.

ЗОЛОТО PX ряд теплообменников с поперечным потоком обычно используется в приложениях, где нет может быть разрешен перенос воздуха из вытяжного воздуха в приточный, т.е.е. в системах который справляется с кухонными испарениями, дымом и т. д. В этих случаях крест GOLD PX проточные теплообменники совершенны, обеспечивая подачу и вытяжку воздуха потоки разделяются, но при этом обеспечивается высокая скорость рекуперации энергии. Теплообменник с поперечным потоком также делает установку GOLD PX чрезвычайно компактной, для пластинчатого теплообменника, экономя ценное место для установки.

‘Новый поколение GOLD PX выводит энергоэффективность на новый уровень», — говорит Микаэль. Берьессон, менеджер по продукции Swegon.Начнем с того, что совершенно новый дизайн обеспечивает улучшенная эффективность во всем рабочем диапазоне, достижение мгновенной энергии эффективность извлечения до 78%. Чтобы использовать это гибким образом, будет доступны различные версии, как для максимизации температурной эффективности, так и для экономия энергии за счет улучшенной рекуперации энергии или минимизации перепада давления теплообменник для экономии энергии вентилятора. «В любом случае это победа», — говорит Берьессон.

Но что действительно влияет на энергопотребление системы вентиляции как целом, это годовой коэффициент полезного действия.С этой точки зрения, на вершине улучшения теплообменника, интеллектуальные элементы управления, уже включенные в ЗОЛОТАЯ единица также входит в обиход. Используя данные датчиков влажности и температуры для контролировать байпас воздуха, потери энергии, возникающие при циклах разморозки в течение теплообменник можно разумно минимизировать, сочетая превосходную работу безопасность при значительной экономии энергии. Годовая эффективность рекуперации энергии зависит от местоположения, но часто значительно превышает 90% в Центральной Европе.

И последнее но не в последнюю очередь, наряду с новым поколением GOLD PX, два новых размера продукта добавлен в ассортимент. Избегание крупногабаритных единиц означает снижение инвестиционных затрат, более высокая производительность и меньшее энергопотребление, а новая линейка GOLD PX упростить поиск еще лучших совпадений для каждого проекта.

Swegon представляет новую линейку вентиляционных установок GOLD

Swegon запустила новое поколение своих флагманских вентиляционных установок GOLD, так как компания ожидает, что в будущем возникнут вероятные потребности в большей энергоэффективности, гибкости и комфорте.

Первоначально эта статья была опубликована в 19 номере журнала Passive House Plus. Хотите немедленный доступ ко всем предыдущим выпускам и эксклюзивному дополнительному контенту? Нажмите здесь, чтобы подписаться всего за 10 евро, или нажмите здесь, чтобы получить следующий выпуск бесплатно

«Самое быстрое изменение, которое вы заметите, — это новый серый цвет отделки юнита. Но, естественно, настоящие инновации не просто поверхностны», — говорит Дене Кент, директор по продажам и глава отдела вентиляции компании Swegon.

«Помимо отделки поверхности, сама конструкция корпуса была изменена для повышения воздухонепроницаемости и устранения мостиков холода — все для минимизации потерь энергии.Внутри нового корпуса находится совершенно новая продуктовая платформа, которая позволяет комбинировать модули агрегата гораздо более свободно, чем в продуктах предыдущих поколений».

«Качество продукции, уровень производительности и оптимизация, которые отличали GOLD на протяжении последних двух десятилетий, не пострадали. Новая платформа упрощает поиск нужного блока для каждого отдельного проекта без необходимости какой-либо настройки. Это означает большую экономию времени и усилий по проектированию и приводит к созданию эффективных и легко устанавливаемых решений.

Гибкая платформа также предлагает совершенно новые возможности. Для агрегатов GOLD RX с ротационными теплообменниками теперь доступна дополнительная опция встроенного решения с тепловым насосом для охлаждения и обогрева, полностью интегрированного как в физический корпус GOLD, так и в его систему управления.

Для применений, где существует риск переноса запаха, есть новый GOLD PX, который основан на уникальном сочетании эффективного противоточного теплообменника RECOflow и интеллектуальной системы управления RECOfrost.

Первые агрегаты GOLD нового поколения должны быть отгружены с завода в январе 2017 года.

Узнайте больше на Swegon.

Центры восстановления воздуха для отдыха | Золото Е

Версия продукта

Этюд по редакции

Дата выхода на рынок: 11. 01.2013

Основные характеристики

Централизованная система обмена воздуха для очистки воздуха через ротационный обменник (Gold RX, Gold LP), обмен на таблички с круизными лайнерами (Gold PX) или обмен с батареей на гликолевую воду (Gold CX, Gold SD) .Intègre des ventilateurs motorisés offrant un débit jusqu’à 50 400 m ³ /h et un équipement de régulation dont une commande déportée et à Distance via réseau sans fil. Adaptée aux locaux tertiaires et à l’habitat collectif. Аксессуары Nombreux. Возможна установка снаружи (sauf Gold LP).

Техника фише Золото E

Консоммация
Дебет:	от 0 м³/ч до 50400 м³/ч
Цвет и отделка
Цвет :	белый ; бежевый
Водолазы
Аксессуары:	registres, silencieux, аккумуляторы для шоферов и рефрижераторов, кессон для рециркуляции, помпы для рефрижераторов и шоферов.
Мизе ан Творчество
Mise en oeuvre :	поза в местной технике или экстерьере.

Другие характерные методы производства
Тип кессона:	внешний вид ; интерьер

Семейная семья

Бюро-Администрация

Коммерция

Культура-Спорт-Loisirs

Enseignement

Отель-ресторан

Коллектив ложементов

Санте

Aucun avis n’a encore été deposé. Soyez le premier à Donner Votre Avis.

Les autres produits VMC double flux pour logement/ Habitat de Swegon

Retrouvez tous les produits VMC double flux pour logement/ Habitat de Swegon

Интернавты по вопросам консультационных услуг по категориям VMC double flux pour logement/среда обитания

Retrouvez tous les produits de la catégorie VMC double flux pour logement/среда обитания

Consultez également

Swegon Gold и Compact – suodattimet

Тоймитусехдот

Noudatamme Suomen Suoramarkkinointiliitto ry:n (SSML) Reilun Pelin Sääntöjä, Sähköisen kaupankäynnin sääntöjä sekä kuluttajakaupasta säädettyjä lakeja.

Tuote-ja hintatiedot

Tuotteiden tuote- ja hintatiedot näkyvät kotisivuillamme. Hinnat eivät sisällä postikuluja ellei asiasta ole muuta ilmoitettu. Hinnat sisältävät arvonlisäveron 24 %. Lopulliseen hintaan lisätään toimituskulut 8,50€ – 11,90€. Yli 60 € arvoiset tilaukset toimitamme veloituksetta noutopisteeseen tai pakettiautomaattiin.

Ilmainen nouto onnistuu arkisin klo 7.30 – 15.30 Nokian varastolta, osoitteesta Vannekatu 1.

Toimitus- ja säilytysajat

Toimitamme tilaukset Matkahuollon tai Postin noutopisteeseen 1-4 vuorokauden kuluessa tilauksesta.
Matkahuolto säilyttää noudettavia lähetyksiä 7 vuorokautta
Posti säilyttää noudettavia lähetyksiä 7 vuorokautta.

Тоимитустават и максут

Matkahuollolla tilattaessa toimitusmaksu на пакете 8,50 € и ovelle toimitus на 11,90 €.
Postilla tilattaessa nouto toimipisteestä tai pakettiautomaatista на 8,90 €.

Muut toimitukseen liittyvät huomiot

Маткахуолто

• Pakettikohtainen enimmäispaino on 35 kg
• yli 30 kg pakettina Lähellä-pakettina lähetetty lähetys vaihdetaan Bussipaketiksi ja ohjataan noudettavaksi Matkahuollon asemalta tai asiamiespisteestä.
• Bussiennakko-palvelun voi liittää vain lähetyksiin, jotka sisältävät yhden paketin.

Почта

• Monipakettilähetysten enimmäiserä на 10 каппалеттах.
• Kaikkien pakettien enimmäispaino по 35 кг и enimmäiskoko 120 x 60 x 60 см.
• Pakettiautomaattiin voi lähettää enintään kooltaan 59 x 60 x 36 cm suuruisen paketin.

Максутават

Tilaukset maksetaan ostosten teon yhteydessä (5.10.2021 alkaen) Paytrail-maksupalvelun kautta.Käytössäsi on seuraavat maxutavat:

• Нордеа Osuuspankki
• Danske Bank
• Tapiola Säästöpankki / POP
• Хандельсбанкена Ålandsbanken
• S-Pankki
• Norder Aktia
• LähiTapiola Pankki
• коллектор-Ласка JA -osamaksu
• Joustoraja
• Everyday-lasku ja osamaksu
• Neocard
• Visa
• Visa Electron
• Mastercard

Maksupalvelutarjoaja

Maksunvälityspalvelun toteuttajana ja maxupalveluntarjoajana toimii Paytrail Oyj (2122839-7) yhteistyössä suomalaisten pankkien ja luottolaitosten kanssa. Paytrail Oyj näkyy maksun saajana tiliotteella tai korttilaskulla ja välittää maksun kauppiaalle. Paytrail Oyj:llä на maksulaitoksen toimilupa. Reklamaatiotapauksissa pyydämme ottamaan ensisijaisesti yhteyttä tuotteen toimittajaan.

Paytrail Oyj, y-tunnus: 2122839-7
Innova 2
Lutakonaukio 7
40100 Jyväskylä
www.paytrail.com

Палаутуксет

Tuotteilla on 100 päivän ilmainen palautusoikeus, joka lasketaan tuotteenvastaanottamisesta.

Tilauksen peruuttaminen edellittää, että tuote palautetaa moitteettomassa kunnossa ja palautuksen mukaan liitetään kopio lähetysluettelosta tai laskusta.

Палутусоджит

Маткахуолто

Asiakaspalautustunnuksellamme voitte palauttaa veloituksetta Matkahuollon toimipisteestä. Antamalla tunnuksen kassavirkailijalle palautus lähtee meille automaattisesti.
Туннус: 9516055

Pitäkää palautuksesta kuitti Tallessa jos lähetykselle sattuu tapahtumaan jotain.

Почта

Asiakaspalautustunnuksellamme voitte palauttaa veloituksetta Postin toimipisteestä. Antamalla tunnuksen kassavirkailijalle palautus lähtee meille automaattisesti.
Tunnus: 634500

Pitäkää palautuksesta kuitti Tallessa jos lähetykselle sattuu tapahtumaan jotain.

Палаутузоите:
Enfil Oy
Ваннекату 1
37130 Нокиа
[email protected]
050 4415379

Рекламаот

Kuljetuksessa rikkoutuneet lähetykset

Jos pakkaus on vaurioitunut kuljetuksessa, tee lähetystä noutaessasi heti asiasta vahinkoilmoitus.Ota tämän jälkeen yhteyttä meihin.

Virhe tuotteessa

Jos tilaamassanne tuotteessa on materiaalitai valmistusvirhe,vastaamme tuotteen virheistä myös 100 päivän jälkeenkin. Jos havaitset virheen tuotteessa/tilauksessa ota välittömästi yhteyttä asiakaspalveluumme.

Форс-мажор

Emme Vastaa ylivoimaisen esteen (форс-мажор) aiheuttamista viivästymisistä eikä tuotteiden virheellisen kunnon tai viivästyneen toimituksen aiheuttamista välillisistä haitoista.Enfil Oy pidättää oikeuden muuttaa toimitusehtojaan.
