Принципиальная схема кондиционера

Как и любое другое техническое устройство, кондиционер имеет принципиальную схему, на которой указаны все его составляющие, а также коммуникации – то есть соединения между ними.

Условно кондиционер можно разделить на две функциональные части:

  • холодильный контур
  • электрическая часть

Основную функцию – охлаждение, осуществляет холодильный контур, а вот всеми его компонентами управляет электрическая схема (электронная).

В данной статье мы рассмотрим схемы неинверторных кондиционеров.

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor – компрессор, “сердце кондиционера”. Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger – теплообменник,

  • outdoor unit
    – внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
  • indoor unit – внутреннего блока – испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve – расширительный вентиль

По-другому ТРВ – терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах – электронный расширительный вентиль.

2-Way valve – двухходовой вентиль, то есть обычная задвижка, с двумя положениями – открыто и закрыто

3-Way valve – трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve – четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer – фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ – так как влага его закупорит, не давая пройти хладагенту.

Muffler – глушитель

Стрелками указано направление движения фреона по контуру:

  • сплошной стрелкой – в режиме охлаждения
  • пунктирной стрелкой – в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

  • датчики давления
  • отделители жидкого хладагента
  • линии перепуска
  • системы инжекции (впрыска) в компрессор
  • маслоотделители

Схема мульти сплит системы

Мульти сплит система – это кондиционер имеющий один внешний блок и несколько внутренних

В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor – распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank – ресивер.

Ресивер имеет несколько предназначений – защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Электрическая схема кондиционера

Схема электрических соединений внешнего блока сплит системы:

Terminal – клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N – электрическая нейтраль

2 – подача питания на компрессор с платы управления внутреннего блока

3 – подача питания на двигатель вентилятора для работы на 1-ой скорости

4 – подача питания на двигатель вентилятора для работы на 2-ой скорости

5 – подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C – common – общий вывод обмоток компрессора

R – runningрабочая обмотка компрессора

S – startingфазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector – внутренняя защита от перегрузки

Compressor Capacitior – электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor – двигатель, мотор вентилятора

Thermal protector – защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior – рабочий конденсатор двигателя вентилятора

SV – solenoid valve – электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Схема внутреннего блока кондиционера:

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот – к внешнему блоку)

L, N – электрическая линия и нейтраль однофазного питания

Filter Board – плата фильтра, уменьшает уровень помех в сети питания

Control Board – плата управления – управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay – главное реле – силовое реле, подающее напряжение на компрессор.

Display board – модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor – термистор, терморезистор, датчик температуры

Room temp. – датчик температуры воздуха в комнате

Pipe temp. – датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

    • пульте управления – для поддержания температуры в точке нахождения пульта (например ,режим “I Feel”).
    • на входе, выходе и в средней точки испарителя

Step motor – шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor – дренажный насос, встроенный только у кассетных кондиционеров

Float switch – поплавковый датчик уровня конденсата, только для кассетных кондиционеров

Где взять схему моего кондиционера?

Схемы кондиционера могут отличаться для каждой конкретной модели – где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.

Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.

Итак, для нахождения схемы кондиционера необходимо:

  • выписать точную модель оборудования
  • найти сервис мануал в разделе “Техническая документация”
  • можно воспользоваться поиском по сайту или в интернете
  • получить информацию у производителя, дистрибьютора

Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, так как схемные решения очень схожи.

Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!

виды кондиционеров, описание, принцип работы сплит-систем

Кондиционер – устройство для поддержания оптимальных климатических условий в квартирах, домах, офисах, а также для очистки воздуха в помещении от нежелательных частиц. Предназначен для снижения температуры воздуха в помещении при жаре, или (что реже) – повышении температуры воздуха в холодное время года в помещении.

Все климатические системы делятся на три вида, исходя из специфики назначения – бытовые, полупромышленные и промышленные системы.

Промышленные климатические системы устанавливаются на крупных объектах для обеспечения бесперебойной работы на высоких мощностях в постоянном режиме.

Кондиционеры бытового и полупромышленного назначения используются в квартирах, загородных домах и офисных зданиях небольшой и средней площади, и, в свою очередь, делятся на несколько типов:

  1. Настенные сплит-системы
  2. Мобильные кондиционеры
  3. Канальные кондиционеры
  4. Кассетные кондиционеры
  5. Напольно-потолочные кондиционеры
  6. Колонные кондиционеры


Более подробно остановимся на бытовых сплит-системах, так как именно они пользуются большим спросом и предназначены для установки в небольших помещениях – квартирах, загородных домах, офисах.
Сплит-системы отличаются простотой установки, оптимальной ценой, разнообразным дизайном внутренних блоков и широким выбором моделей, предлагаемых на сегодняшний день на климатическом рынке.

Бытовая сплит-система может быть использована для обработки воздуха в жилых помещениях, в небольших офисах. Причем необходимо учитывать следующие условия:

  • бытовая сплит-система не предназначена для обработки воздуха с улицы, воздух для охлаждения берется непосредственно из охлаждаемого помещения.
  • к одному наружному блоку может быть подключен только один внутренний блок. (Есть редкие модели, где подключаются к одному наружному блоку – два внутренних блока).

Устройство бытовой сплит-системы

Стандартная классическая сплит-система состоит из следующих частей:
  1. Наружный блок
  2. Внутренний блок
  3. Соединительные трубопроводы
  4. Холодильный агент (фреон)
  5. Пульт управления

Наружный блок сплит-системы состоит из компрессора – который предназначен для сжатия и подачи газа под давлением, конденсатора – в нем происходит процесс перехода фреона из газообразного состояния в жидкое, воздушного вентилятора, дросселирующего устройства (регулятор потока, который понижает давление хладагента перед испарителем), отделителя жидкости, фильтра-осушителя, четырехходового клапана (имеется в кондиционерах, работающих на тепло/холод, предназначен для изменения направления движения фреона) и запорных вентилей (рисунок 1).




Рис. 1. Устройство наружного блока сплит-системы.
1- компрессор, 2 – конденсатор, 3 – воздушный вентилятор, 4 – дросселирующее устройство (регулятор потока),
5- отделитель жидкости, 6 – фильтр-осушитель, 7- четырехходовой клапан, 8, 9 – запорные вентили



Внутренний блок включает в себя следующие компоненты: корпус, испаритель – в нем происходит переход фреона из жидкого состояния в газообразное, воздушный центробежный вентилятор, предназначенный для интенсивного теплообмена с окружающей средой, воздушные фильтры (в зависимости от модели кондиционера), приспособления для специальной обработки воздуха, жалюзи и поддон для сбора конденсата (рисунок 2).

Рис. 2. Устройство внутреннего блока настенной сплит-системы
1 – корпус, 2 – испаритель, 3 – воздушный центробежный вентилятор, 4 – различные воздушные фильтры,
5 – дополнительные приспособления для специальной обработки воздуха, 6 – жалюзи, 7 – поддон для конденсата

Принцип работы бытовой сплит-системы


Принцип работы сплит-системы достаточно прост. Компрессор, испаритель, конденсатор и дросселирующее устройство соединены медными трубопроводами и представляют собой единый холодильный контур, в котором постоянно циркулирует хладагент (фреон), переходя из жидкого состояние в газообразное и обратно.

В момент испарения происходит поглощение теплоты в помещении, которая через конденсатор выбрасывается наружу.

При работе кондиционера в режиме охлаждения происходит образование конденсата на поверхности испарителя, которая выводится при помощи дренажного шланга на улицу.

После конденсатора фреон уже в жидком состоянии поступает по трубопроводу на фильтр-осушитель, где происходит очистка от механических загрязнений и от воды, которая может содержаться в холодильном агенте.

Для бесперебойного и длительного функционирования сплит-системе необходимо осуществлять монтаж посредством специалистов, которые подберут необходимую мощность кондиционера, проведут расчеты по установке системы и проведут пусконаладочные работы. Помимо вышеперечисленных работ, которые, несомненно требуют высокой квалификации, Вы получите гарантийное и сервисное обслуживание, что также продлит срок службы сплит-системы.




  Автор: Мотин Вячеслав, технический специалист.  Читайте также:

Россия напала на Украину!

Россия напала на Украину!

Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания  стали нашей реальностью .

Киев, ул. Кошица 7а. 25.02.2022

 Это не 1941, это сегодня. Это сейчас.
Больше 5 000 русских солдат убито в не своей и никому не нужной войне
Более 300 мирных украинских жителей погибли
Более 2 000 мирных людей ранено

Под Киевом горит нефтебаза – утро 27 февраля, 2022.

Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

Метро Киева, Украина — с 25 февраля по сей день

Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

ул. Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

“Это не война, а только спец. операция.”

Это война.

Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

“Россия хочет только защитить ЛНР и ДНР.”

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны. 25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет “Мирных жителей это не коснется.”

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

“У российских войск нет потерь.”

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.
Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

“В Украине – геноцид русскоязычного народа, а Россия его спасает.”

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

“Украина во власти нацистов и их нужно уничтожить.”

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

“Украинцы это заслужили.”

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

Устройство и принцип работы кондиционера (сплит-системы)

          Простая сплит-система состоит из двух блоков, соединенных между собой трассой (фреонопроводом и межблочным электрическим кабелем). Один из блоков (внутренний) распологается внутри помещения, а второй (наружный) вне этого помещения (обычно на улице, балконе, либо в технологическом помещении).

          Внутренний блок включает в себя теплообменник ( испаритель), тангенциальный вентилятор и воздушные фильтры.
          В наружном блоке размещаются компрессор, теплообменник (конденсатор) с вентилятором обдува и капилярная трубка.

Принцип работы такой системы следующий:

          Пары хладагента нагнетаются компрессором в конденсатор, где они конденсируются за счет отвода теплоты наружным воздухом, продуваемым осевым вентилятором. Жидкий хладагент поступает через осушитель в капилярную трубку, где происходит процесс дросселирования, в результате чего давление хладагента понижается. После этого хладагент подается в испаритель, где он кипит за счет поглощения большого количества теплоты от стенок испарителя и соприкасающегося с ними воздуха, засасываемого центробежным вентилятором из помещения.

Говоря проще, внутренний блок забирает тепло и переносит его во внешний блок, где оно отводится вентилятором наружу.

          Аналогично происходит процесс обогрева помещения кондиционером, разница в том, что за счет переключения направления движения хладагента конденсатор и испаритель меняются своими функциями (внутренний теплообменник становится конденсатором, а внешний — испарителем).

За переключение направления отвечает четырехходовой клапан.

          После того как кондиционер переведен в режим «обогрев» и четырехходовой клапан поменял направление потока хладагента в контуре, компрессор начинает всасывать хладагент из внешнего блока и нагнетать его во внутреннюю часть контура. Пары хладагента с высокой температурой и давлением поступают во внутренний теплообменник, где они конденсируются, отдавая тепло в кондиционируемое помещение.

Нагрев воздуха в помещении происходит за счет тепла, отбираемого у наружного воздуха.

          С понижением температуры наружного воздуха увеличиваются энергетические затраты на перекачку тепла с улицы в помещение. В связи с этим не рекомендуется использовать кондиционер для обогрева при наружной температуре ниже -5 С: потребляемая мощность при этом возрастает, мощность обогрева падает, увеличивается износ компрессора.

Россия напала на Украину!

Россия напала на Украину!

Мы, украинцы, надеемся, что вы уже знаете об этом. Ради ваших детей и какой-либо надежды на свет в конце этого ада –  пожалуйста, дочитайте наше письмо .

Всем нам, украинцам, россиянам и всему миру правительство России врало последние два месяца. Нам говорили, что войска на границе “проходят учения”, что “Россия никого не собирается захватывать”, “их уже отводят”, а мирное население Украины “просто смотрит пропаганду”. Мы очень хотели верить вам.

Но в ночь на 24-ое февраля Россия напала на Украину, и все самые худшие предсказания  стали нашей реальностью .

Киев, ул. Кошица 7а. 25.02.2022

 Это не 1941, это сегодня. Это сейчас.
Больше 5 000 русских солдат убито в не своей и никому не нужной войне
Более 300 мирных украинских жителей погибли
Более 2 000 мирных людей ранено

Под Киевом горит нефтебаза – утро 27 февраля, 2022.

Нам искренне больно от ваших постов в соцсетях о том, что это “все сняли заранее” и “нарисовали”, но мы, к сожалению, вас понимаем.

Неделю назад никто из нас не поверил бы, что такое может произойти в 2022.

Метро Киева, Украина — с 25 февраля по сей день

Мы вряд ли найдем хоть одного человека на Земле, которому станет от нее лучше. Три тысячи ваших солдат, чьих-то детей, уже погибли за эти три дня. Мы не хотим этих смертей, но не можем не оборонять свою страну.

И мы все еще хотим верить, что вам так же жутко от этого безумия, которое остановило всю нашу жизнь.

Нам очень нужен ваш голос и смелость, потому что сейчас эту войну можете остановить только вы. Это страшно, но единственное, что будет иметь значение после – кто остался человеком.

ул. Лобановского 6а, Киев, Украина. 26.02.2022

Это дом в центре Киева, а не фото 11-го сентября. Еще неделю назад здесь была кофейня, отделение почты и курсы английского, и люди в этом доме жили свою обычную жизнь, как живете ее вы.

P.S. К сожалению, это не “фотошоп от Пентагона”, как вам говорят. И да, в этих квартирах находились люди.

“Это не война, а только спец. операция.”

Это война.

Война – это вооруженный конфликт, цель которого – навязать свою волю: свергнуть правительство, заставить никогда не вступить в НАТО, отобрать часть территории, и другие. Обо всем этом открыто заявляет Владимир Путин в каждом своем обращении.

“Россия хочет только защитить ЛНР и ДНР.”

Это не так.

Все это время идет обстрел городов во всех областях Украины, вторые сутки украинские военные борются за Киев.

На карте Украины вы легко увидите, что Львов, Ивано-Франковск или Луцк – это больше 1,000 км от ЛНР и ДНР. Это другой конец страны. 25 февраля, 2022 – места попадания ракет

25 февраля, 2022 – места попадания ракет “Мирных жителей это не коснется.”

Уже коснулось.

Касается каждого из нас, каждую секунду. С ночи четверга никто из украинцев не может спать, потому что вокруг сирены и взрывы. Тысячи семей должны были бросить свои родные города.
Снаряды попадают в наши жилые дома.

Больше 1,200 мирных людей ранены или погибли. Среди них много детей.
Под обстрелы уже попадали в детские садики и больницы.
Мы вынуждены ночевать на станциях метро, боясь обвалов наших домов.
Наши жены рожают здесь детей. Наши питомцы пугаются взрывов.

“У российских войск нет потерь.”

Ваши соотечественники гибнут тысячами.

Нет более мотивированной армии чем та, что сражается за свою землю.
Мы на своей земле, и мы даем жесткий отпор каждому, кто приходит к нам с оружием.

“В Украине – геноцид русскоязычного народа, а Россия его спасает.”

Большинство из тех, кто сейчас пишет вам это письмо, всю жизнь говорят на русском, живя в Украине.

Говорят в семье, с друзьями и на работе. Нас никогда и никак не притесняли.

Единственное, из-за чего мы хотим перестать говорить на русском сейчас – это то, что на русском лжецы в вашем правительстве приказали разрушить и захватить нашу любимую страну.

“Украина во власти нацистов и их нужно уничтожить.”

Сейчас у власти президент, за которого проголосовало три четверти населения Украины на свободных выборах в 2019 году. Как у любой власти, у нас есть оппозиция. Но мы не избавляемся от неугодных, убивая их или пришивая им уголовные дела.

У нас нет места диктатуре, и мы показали это всему миру в 2013 году. Мы не боимся говорить вслух, и нам точно не нужна ваша помощь в этом вопросе.

Украинские семьи потеряли больше 1,377,000 родных, борясь с нацизмом во время Второй мировой. Мы никогда не выберем нацизм, фашизм или национализм, как наш путь. И нам не верится, что вы сами можете всерьез так думать.

“Украинцы это заслужили.”

Мы у себя дома, на своей земле.

Украина никогда за всю историю не нападала на Россию и не хотела вам зла. Ваши войска напали на наши мирные города. Если вы действительно считаете, что для этого есть оправдание – нам жаль.

Мы не хотим ни минуты этой войны и ни одной бессмысленной смерти. Но мы не отдадим вам наш дом и не простим молчания, с которым вы смотрите на этот ночной кошмар.

Искренне ваш, Народ Украины

Устройство настенных бытовых кондиционеров

Автор Евгений Апрелев На чтение 7 мин Просмотров 2.4к.

Климатическая техника в квартире уже давно из разряда роскоши перешла в ранг необходимой. Благодаря заложенным в ней функциям, она система в состоянии создавать комфортные и наиболее благоприятные условия для жизни человека. Многие спрашивают: «Что такое бытовой настенный кондиционер и чем он отличается от сплит-системы?» На самом деле к моде это понятие не имеет никакого отношения. Если разобраться, то название «сплит-система» более точно отражает устройство климатической техники. Сплит – от анг. слова (Split – раздельный, разделять) Получается, что это название определяет тип кондиционера, который выпускается с раздельным компрессорным и испарительным блоком. Сделано это было, прежде всего, для уменьшения шума, который издает компрессор, поэтому «сплиты» гораздо тише, чем их предшественники, моноблочные «собратья». [contents]

Как происходит охлаждение воздуха: основные этапы

Обычному человеку не очень понятно как работает кондиционер. Этот пробел мы попытаемся восполнить.

  • Компрессор, который является «сердцем» любого холодильного аппарата, сжимает фреон с высоким давлением, порядка 30 кг/см.кв.
  • Жидкий фреон по фреоновой магистрали попадает в испаритель, который конструктивно установлен во внутреннем блоке. В нем газ, превращаясь в пар, забирает тепло из воздуха.
  • После испарения, фреон движется вновь в компрессорный блок, где попадает в дросселирующее устройство и его давление, а вместе с тем и температура падает.
  • После чего он попадает в конденсатор. При конденсировании, фреон отдает забранное в помещении тепло в атмосферу и опять сжимается компрессором.
  • Далее цикл повторяется.

Современные климатические приборы могут работать и на перемещение тепла, т.е будут не охлаждать, а обогревать помещение. Принцип действия его в этом случае остается тем же, но все меняется местами. За это отвечает четырех ходовой клапан, который меняет циклы работы агрегата. Мульти сплит-системы, назначение и принцип работы Название «мульти», уже подсказывает, что чего-то много. В данном случае – это много сплит-систем, вернее не их целиком, а только внутренних блоков. Получается, что мульти сплит-система это кондиционер, который работает с несколькими внутренними блоками одновременно. Это и есть ее основное отличие от классического «сплита». Кроме этого в мульти-сплит системах, каждый испарительный блоки имеет свой жидкостный и газовый трубопровод. Эта особенность положительно влияет на экономию средств, в особенности, если требуется установить кондиционирование в нескольких комнатах близко расположенных друг с другом.

Устройство компрессорного и испарительного блока

Внешний блок кондиционера, расположенный на улице – это высокотехнологичное устройство, состоящее из множества модулей:

  • Компрессор сжимает газ (фреон, хладон и т.д) и толкает его по магистрали. Они бывают разной конструкции, но назначение у них одно.
  • В конденсаторе происходит охлаждения газа и его конденсации.
  • Вентилятор прогоняет воздух, который обдувает конденсатор. Он может работать как с фиксированной скоростью, так и с несколькими скоростями вращения.
  • Фильтр очистки газа. Он предотвращает попадание в компрессор механических загрязнений.

Внутренний блок кондиционера. В нем заложена основная функция подачи охлажденного или теплого воздушного потока. Он может быть настенного, напольного, потолочного исполнения. Есть бытовые климатические системы, в которых внутренний блок может быть как напольного, так и потолочного исполнения. Испарительный блок включает в себя:

  • Фильтр для очистки входящего воздуха от грубых механических включений, пыли и т. д. Он играет серьезную роль в работе этого прибора. Чем больше он задержит загрязнений из воздуха – тем хуже он будет его пропускать через себя, а это влияет на производительность работы всей климатической системы.
  • Дросселирующее устройство снижает давление фреона перед теплообменом.
  • Вентилятор, предназначенный для закачки и последующей подачи охлажденных воздушных потоков. В зависимости от модели, имеет несколько скоростей работы.
  • Емкость для сбора конденсированной влаги. Отводится влага из поддона посредством дренажного шланга, который выводится наружу.
  • Испаритель для нагрева и испарения в нем охлажденного газа.
  • Блок управления.
  • Вертикальные и горизонтальные жалюзи. Благодаря их конструкции воздушный поток максимально равномерно распределяется по помещению.
  • Панель индикации, сообщает о работе и режиме кондиционера, а также сигнализирует о его неисправностях.

Кроме того, практически во всех современных климатических приборах установлен воздушный фильтр тонкой очистки исходящих воздушных потоков. Устройство сплит-системы допускает использование различных фильтрующих элементов: угольного, электростатического, НЕРО. Также во многих моделях устанавливают ионизаторы и озонаторы воздуха.

Совет: Фильтры тонкой очистки, озонаторы и ионизаторы улучшают качество воздушной смеси и совсем не влияют на работу климатической системы, они значительно увеличивают его стоимость, поэтому при покупке несколько раз подумайте, нужно ли вам это.

Основные и дополнительные функции бытовой климатической техники

Узнать, как работает сплит-система невозможно без того, чтобы не познакомиться со всеми функциями и основными режимами ее работы. Практически все современные кондиционеры, помимо охлаждения воздуха, могут работать еще в нескольких режимах:

  • Обогрев. Эта функция очень полезна, когда на улице еще держится плюсовая температура и отопление в квартире еще не функционирует.
  • В режиме вентиляции воздухооборот совершается с помощью вентилятора испарительного модуля. Эта функция полезна, когда теплые воздушные массы в помещении скапливается под потолком, и можно их равномерно распределить по жилищу.
  • Осушение. В них предусмотрена работа агрегатов без понижения температуры. Лишняя влага оседает на испарителе и выводится через дренажную трубу за пределы квартиры.
  • Все кондиционеры оснащены фильтрующим элементом, который пропуская через себя воздушный поток, очищает его от механических примесей: пыли, шерсти животных и т.д.

Кроме того, практически все современные климатические системы имеют функции:

  • Программирования желаемой температуры в жилище.
  • Функция работы в автоматическом режиме.
  • Ночной режим предполагает отключение прибора на время сна. Он выставляется в приборе вручную.
  • Функция таймера предполагает включение или выключение кондиционера.
  • Самодиагностика. На лицевой панели выведена светодиодная индикация, которая показывает работу всех режимов работы приборов и механизмов кондиционера, контролируемая микропроцессором.

Теперь стоит рассмотреть функции, которыми могут быть дополнительно оснащены сплит-системы:

  1. Дополнительные воздушные фильтры. Они устанавливаются некоторыми производителями для дополнительной очистки воздуха и существенно повышают цену изделия. Они могут быть: фотокаталитическими, антиаллергенными, дезодорирующими, угольными, НЕРА-фильтрами. Кроме того, для антибактериального эффекта, некоторые производители устанавливают в свою технику УФ лампы, которые обеззараживают поток воздуха. Для придания воздуху дополнительных качеств некоторые кондиционеры оснащаются ионизаторами и озонаторами.
  2. Функция подмеса свежих воздушных масс. Некоторые производители оснащают такой полезной функцией свои приборы, для уменьшения концентрации углекислого газа в воздухе помещения.
  3. «Зимний комплект» позволяет работать кондиционеру на обогрев при минусовых (- 20С°) температурах «за бортом».
  4. Датчик присутствия. Очень удобная и не очень распространенная функция. Датчик определяет местоположение человека и убирает от него в сторону воздушную струю. Если сенсор не «видит» человека в течении заданного времени, то кондиционер переходит в режим экономичной работы.
  5. Управление телефоном посредством сети интернет и сотового телефона.

Важно! Многие функции несут исключительно «статусную нагрузку», и при выборе кондиционера тщательно подумайте, готовы ли вы за них переплачивать.



Основные правила, которые помогут продлить срок службы вашей системы

Современный кондиционер – это современное высокотехнологичное устройство и его эксплуатацию следует начинать с изучения руководства, соблюдение которого гарантирует его долговечность (при условии правильно выбранного производителя).

  • Правильно задавайте температуру работы кондиционера. Это позволит сильно не нагружать компрессорный блок и продлить срок его службы.
  • Не открывайте окна и двери в помещении на продолжительное время при работе сплит-системы. Отрывание окон более чем на 15 мин. может увеличить теплопритоки в кондиционируемое помещение, а это существенно увеличивает нагрузку на компрессор.
  • Обязательно проводите периодическую чистку фильтра самостоятельно. Кроме того, ему требуется и обязательное сервисное обслуживание.
  • Не используйте прибор зимой, когда температура окружающего воздуха ниже указанной в паспорте к определенной модели. Пренебрежение этим условием ведет к его поломке.
  • Не используйте устройство, с явными признаками его неправильной работы.

Соблюдение этих правил позволит продлить приятные минуты общения с таким нужным представителем бытовой климатической техники, как сплит-система.

Устройство кондиционера сплит-системы настенного типа с установкой и монтажом

Устройство кондиционера рассмотрим на примере сплит-системы настенного типа. Сплит-системы с другими типами внутренних блоков состоят из тех же узлов, и отличаются только внешним видом .

Устройство наружного блока кондиционера

Наружный блок состоит из следующих узлов:

1. Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.

2. Четырех ходовой клапан — устанавливается в реверсивных (тепло – холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный – на охлаждение.

3. Плата управления — как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку перепады температуры и влажности снижают надежность электронных компонентов.

4. Вентилятор — создает поток воздуха, обдувающего конденсатор. В недорогих моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2-3 фиксированных скорости вращения или же плавную регулировку.

5. Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.

6. Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не сможет его задержать.

7. Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

8. Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.

Устройство внутреннего блока кондиционера

Внутренний блок состоит из следующих узлов:

1. Передняя панель — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)

2. Фильтр грубой очистки– представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.

3. Испаритель — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.

4. Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод, и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.

5. Индикаторная панель — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.

6. Фильтр тонкой очистки — бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.

7. Вентилятор — имеет 3-4 скорости вращения.

8. Вертикальные жалюзи — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзей можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.

9. Поддон для конденсата (на рисунке не показан) — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.

10. Плата управления (на рисунке не показана) — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.

11. Штуцерные соединения (на рисунке не показаны) — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

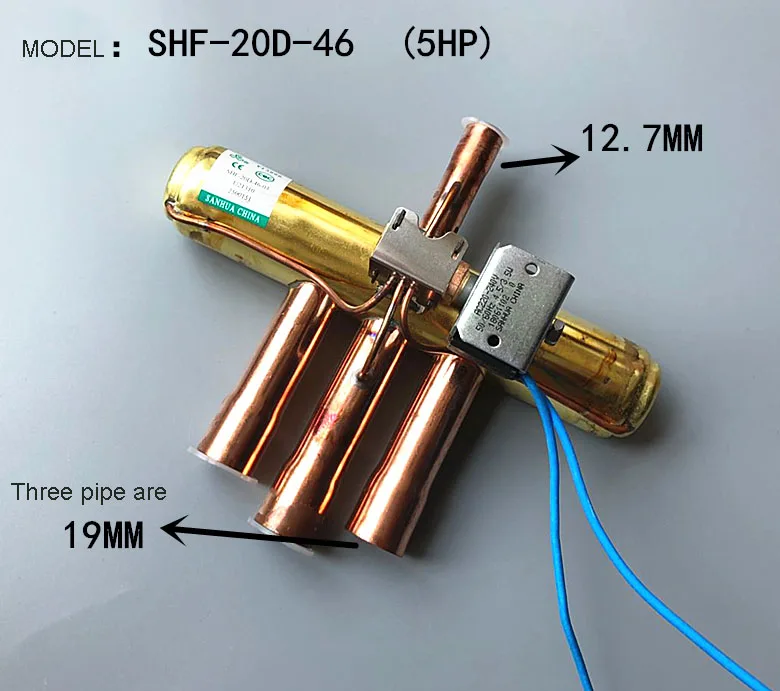

Функция и принцип работы 4-ходового реверсивного клапана кондиционера

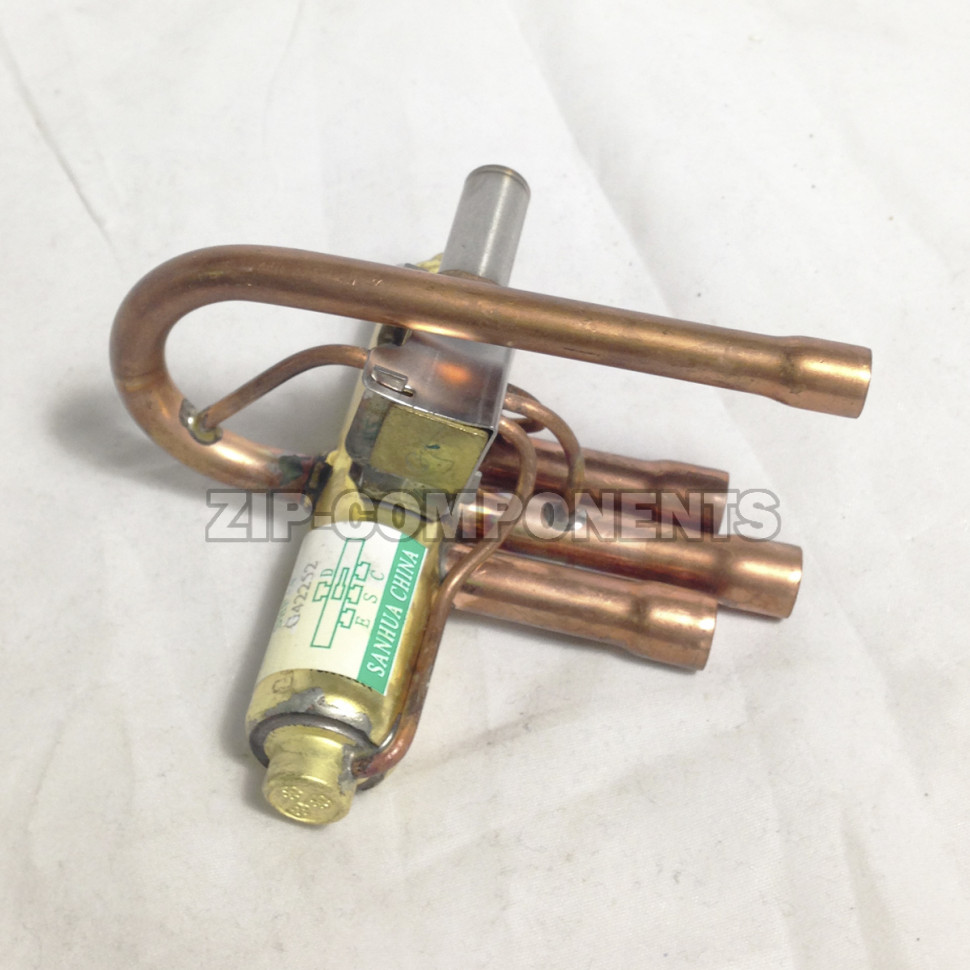

4-ходовой реверсивный клапан Функция : изменение направления потока фреона в трубопроводе для обеспечения функции замены испарителя и конденсатора, чтобы кондиционер мог работать как на охлаждение, так и на обогрев. то есть через него можно изменить кондиционирование воздуха с охлаждения на обогрев.

4-ходовой реверсивный клапан Принцип работы: когда катушка электромагнитного клапана находится в отключенном состоянии, например, на рисунке пилотного золотника в правом приводе пружины сжатия влево, газ высокого давления поступает в капиллярную трубку. в правый конец поршневой полости, с другой стороны, в левую часть поршневой полости газоотвод, в связи с наличием давления на обоих концах поршня и

Две другие трубки соединяются, образуя холодильный цикл.Когда катушка электромагнитного клапана находится в состоянии питания, управляющий золотниковый клапан в электромагнитной катушке, создаваемый магнитной силой, преодолевает натяжение пружины сжатия и сдвиг вправо, газ высокого давления попадает в капилляр после входа в полость левого поршня, на с другой стороны, правый конец поршневой полости газового разряда, из-за поршня на обоих концах перепада давления, поршень и основные две трубы соединены, формируя характеристики структуры цикла нагрева.

http://www.shunfengvalve.com/the-function-and-working-principle-of-the-air-conditioning-4-way-reversing-valve/ 4-ходовой реверсивный клапан4-ходовой реверсивный клапан, используемый в унитарной сплит-системе и системе теплового насоса оконного типа. что кондиционирование воздуха может быть охлаждением и обогревом. то есть через него можно изменить кондиционирование воздуха с охлаждения на обогрев.Принцип работы 4-ходового реверсивного клапана…

[email protected]Администратор4-ходовой реверсивный клапан

Реверсивный клапан — инженерное мышление

Реверсивные клапаны для тепловых насосов. В этом видео мы рассмотрим четырехходовой реверсивный клапан, который используется в тепловых насосах. Это критический компонент в системе теплового насоса, и именно он позволяет хладагенту изменять направление своего потока для обеспечения режимов нагрева и охлаждения.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по реверсивным клапанам

Вид спереди обратного клапана Вид сзади на обратный клапан

Выше представлена ​​3D-модель реверсивного клапана, которую мы будем использовать для объяснения принципов работы клапана. Как видите, в центре находится цилиндр, который является гидроблоком. От этого перпендикуляра к корпусу клапана идут 4 трубы, 3 снизу и одна сверху. Эти трубы являются точками входа/выхода хладагента.

За основным корпусом находятся несколько капиллярных трубок, которые соединяются с противоположными концами основного корпуса, а также с верхней и нижней трубками. От капиллярных трубок отходят соленоидный клапан и соленоидная катушка. Мы собираемся обсудить назначение всех этих частей.

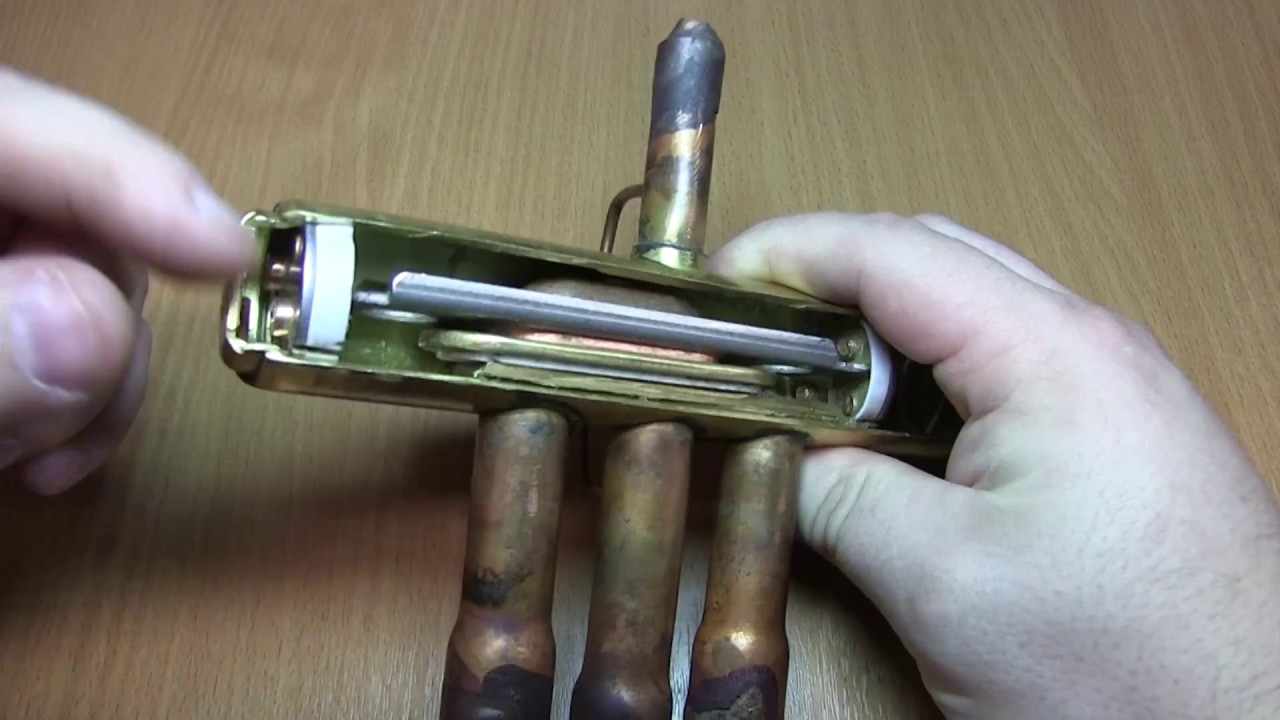

Внешний вид реверсивного клапана в разрезе, вверху. Мы видим внутри корпуса центрального клапана черный объект в форме буквы «U», который установлен внутри металлического ползуна. Ползунок будет перемещаться из стороны в сторону и перемещать U-образный корпус, который используется для направления хладагента по контуру хладагента.

Ползунок электромагнитного клапана

Для перемещения ползуна основного корпуса мы используем другой скользящий U-образный корпус, который находится внутри электромагнитного клапана. Ползунок соленоидного клапана под действием пружины приводится в нормальное положение, но как только на катушку соленоида подается питание, создается магнитное поле, которое перемещает ползунок на другую сторону клапана, позволяя хладагенту изменить направление внутри соленоида.Это повлияет на ползунок в основном корпусе.

Реверсивный клапан с электромагнитным управлением — режим охлаждения

Когда катушка соленоида находится под напряжением, она создает магнитное поле, которое тянет ползунок соленоида влево. Горячий хладагент из компрессора будет поступать через верхнюю трубу и поступать в корпус центрального главного клапана. Часть этого высокого давления будет поступать в капиллярную трубку, через соленоид и вниз в крайнюю правую сторону корпуса главного клапана. Это заставит основной ползунок переместиться на левую сторону.Таким образом, горячий хладагент, поступающий через верхнюю трубу, будет поступать в корпус главного клапана и выходить через нижнюю левую трубу. Оттуда он направится к наружному блоку, где будет отводить тепло системы и обеспечивать охлаждение.

При работе реверсивного клапана в режиме обогрева. Катушка соленоида была обесточена, поэтому внутренняя пружина сместила ползунок электромагнитного клапана вправо. Хладагент под высоким давлением поступает через верхнюю трубу и направляется к корпусу главного клапана.Часть хладагента будет поступать в соленоид через капиллярную трубку. Затем он будет поступать в крайнюю левую сторону ползунка главного клапана, заставляя главный ползун переместиться в крайнюю правую сторону. Затем горячий хладагент поступает через верхнюю трубу, вытекает через нижнюю левую трубу и выходит во внутренний блок, обеспечивая нагрев.

Когда реверсивный клапан работает в режиме обогрева. Хладагент выйдет из компрессора и направится к реверсивному клапану. Он будет входить через верхнюю трубу и выходить через нижнюю правую трубу.Оттуда он направляется к внутреннему блоку, где обеспечивает обогрев помещения. Затем он будет течь к обратному клапану и через него, следующий обратный клапан не пропустит его, поэтому вместо этого хладагент будет течь через расширительный клапан. Оттуда он будет поступать в наружный блок и забирать больше тепла. Затем он снова потечет в реверсивный клапан, но главный ползун направит его обратно в компрессор.

Когда реверсивный клапан работает в режиме охлаждения. Хладагент выйдет из компрессора и направится к реверсивному клапану.Она будет отводиться через нижнюю левую трубу и поступать во внешний блок, где будет отдавать часть своей тепловой энергии. Он проходит через обратный клапан, но второй обратный клапан не пропускает его, поэтому он проходит через расширительный клапан во внутренний блок, чтобы забрать нежелательное тепло и, таким образом, обеспечить охлаждение. Оттуда он возвращается в реверсивный клапан, откуда направляется обратно в компрессор для завершения цикла.

Чтобы узнать больше о том, как работают тепловые насосы, нажмите здесь


Как работают электронные расширительные клапаны

Как работают электронные расширительные клапаны

Как работают электронные расширительные клапаны? В этой статье мы обсудим, как работают электронные расширительные клапаны, рассмотрим основной принцип работы, где их разместить в холодильной системе и почему вы должны их использовать. Это охватывает упрощенную версию, которая поможет вам изучить основы HVAC.
Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube

Ознакомьтесь с реальными электронными расширительными клапанами, полной технической информацией и иллюстрациями! нажмите здесь

Все системы HVAC/R могут извлечь выгоду из самой полной серии электронных расширительных клапанов на рынке. Портфолио Danfoss позволяет идти в ногу с растущими заботами об окружающей среде и более строгими нормами выбросов CO2, обеспечивая при этом значительную экономию энергии и снижение затрат.
Узнайте больше здесь — http://bit.ly/Electronic_expansion_valves

Электронные расширительные клапаны

используются в холодильных системах для точного регулирования потока хладагента в испаритель. Вы можете найти их на всем, включая

  • Блоки VRF
  • Мини-сплит инверторы
  • Тепловые насосы
  • Чиллеры
  • Теплообменники AHU
    И т. д. или точным, как электронный расширительный клапан. Если вы еще не смотрели видео о том, как это работает, я настоятельно рекомендую вам это сделать, нажав здесь

    . Термический расширительный клапан против электронного расширительного клапана

    Электронные расширительные клапаны представляют собой эволюцию теплового расширительного клапана. Они намного сложнее и позволяют холодильной системе работать намного точнее и эффективнее. Обычно вы увидите электронные расширительные клапаны, перечисленные с аббревиатурой EEV или EXV. Они оба означают одно и то же, просто это зависит от производителя.

    Преимущества использования электронного расширительного клапана

    Использование электронного расширительного клапана дает много преимуществ, и я перечислил некоторые из основных из них на экране. Однако обычно основное внимание уделяется тому, что, используя эти расширительные клапаны, вы сократите потребление энергии системой охлаждения, а также повысите производительность.

    • Точное управление
    • Быстрый и точный отклик на изменение нагрузки
    • Более широкий диапазон частичных нагрузок, чем у TXV
    • Поддерживает максимальный контроль производительности даже при частичных нагрузках
    • Вводит точно нужное количество хладагента
    • Как выглядят электронные расширительные клапаны? Примеры электронных расширительных клапанов

      Существует множество различных конструкций электронных расширительных клапанов, я привел несколько примеров на экран, чтобы вы могли видеть, как меняется их внешний вид. Разница в конструкции зависит от типа системы, используемого хладагента и рабочего давления. Как вы можете себе представить, для небольшого сплит-блока переменного тока не понадобится тот же клапан, что и для промышленного применения высокого давления, поэтому конструкция будет другой, хотя основной принцип работы, по сути, тот же.

      Основные части электронного расширительного клапана

      Как мы только что видели, существует множество различных конструкций электронных расширительных клапанов. Мы собираемся сосредоточиться на упрощенном дизайне, чтобы расширить ваши базовые знания.В этой конструкции используется шаговый двигатель с постоянными магнитами. В головке клапана у нас есть корпус шагового двигателя, который содержит медные катушки, которые используются для создания электромагнитного поля, которое будет использоваться для управления положением клапана.

      В основном корпусе шагового двигателя концентрически расположен постоянный магнит. На этот постоянный магнит влияет электромагнитное поле катушек, и изменение полярности электромагнитного поля заставит постоянный магнит вращаться.

      К постоянному магниту прикреплен стержень. В некоторых конструкциях вместо этого будет использоваться редукторный узел между двигателем и валом, но, поскольку мы рассматриваем только простую конструкцию, мы будем придерживаться непосредственно соединенного вала.

      На валу имеется резьба, эта резьба находится внутри держателя, прикрепленного к корпусу клапана. На конце вала находится игла клапана. Затем у нас есть седло клапана, в которое входит и выходит игла, чтобы закрыть и открыть клапан. И контролировать поток хладагента.

      У нас также будут датчики температуры и давления для измерения хладагента и расчета перегрева. И они будут подключены к контроллеру. Затем контроллер подключается к шаговому двигателю и сообщает ему, насколько открывать или закрывать.

      Как работают электронные расширительные клапаны

      Анимация работы холодильной системы

      Если мы посмотрим на систему охлаждения, то увидим, что ее основными частями являются испаритель, компрессор, конденсатор и расширительный клапан. Испаритель собирает все нежелательное тепло из здания и передает его хладагенту, который заставляет хладагент кипеть и испаряться.

      Компрессор всасывает этот испаренный хладагент, который представляет собой слегка перегретый пар низкого давления и низкой температуры, а затем сжимает его до меньшего объема, что делает его перегретым паром высокого давления и высокой температуры.

      Затем хладагент перемещается в конденсатор, где нежелательное тепло отводится от хладагента и выбрасывается в атмосферу.Это приводит к тому, что хладагент конденсируется в жидкость, поэтому, когда он выходит из конденсатора, он будет насыщенной жидкостью со средней температурой и высоким давлением. Затем он проходит вниз к расширительному клапану.

      Расширительный клапан создает разницу давлений между конденсатором и испарителем, он сдерживает жидкий хладагент высокого давления и решает, сколько пропустить в испаритель.

      Анимация того, как работает электронный расширительный клапан

      Когда жидкий хладагент под высоким давлением прорывается через небольшой зазор между седлом клапана и иглой, его давление падает, в результате чего часть хладагента испаряется, а оставшаяся часть остается в жидком состоянии.

      Если вы хотите визуализировать это, это похоже на форсунку для бутылки с водой, когда вы нажимаете на спусковой крючок, жидкость под высоким давлением выталкивается через небольшое отверстие в атмосферу с гораздо более низким давлением, в результате чего вода становится частично жидкостью и частично паром.

      Эта смесь жидкого парообразного хладагента распыляется в испаритель, где она будет поглощать тепло из воздуха или воды, которые окружают внешнюю часть трубы, образующей змеевик испарителя, в этом случае вентилятор продувает воздух через змеевик испарителя.

      Когда хладагент проходит через змеевик испарителя, он подвергается воздействию тепловой энергии, что приводит к его полному фазовому превращению из жидкости в насыщенный пар, все еще при низком давлении и температуре. Во время этого изменения температура практически не изменится из-за скрытой теплоты, а вместо этого увеличится энтропия и энтальпия. Поскольку тепловая энергия по-прежнему передается пару на выходе из испарителя, не остается жидкости, которая могла бы превратиться в газ, поэтому температура хладагента повысится и он перегреется.

      Как работает электронный расширительный клапан – принцип работы

      После испарителя мы находим датчик давления и датчик температуры, которые постоянно проводят измерения и отправляют эти данные на контроллер. Не все электронные расширительные клапаны будут использовать этот метод, это зависит от производителя и системы, некоторые простые будут использовать один термистор на выходе из испарителя, некоторые будут использовать два термистора один на входе, а другой на выходе, а затем использовать температуру дифференциал как перегрев, но в этом примере мы сосредоточимся на методе давления и температуры, так как это очень надежный метод, с которым вы, вероятно, столкнетесь в реальном мире.

      Контроллер измеряет и преобразует давление, используя сохраненные данные для хладагента, используемого в системе, чтобы найти температуру насыщения, затем это сравнивается с фактическим измерением температуры, разница между ними и есть рабочий перегрев. Затем контроллер решает, должен ли расширительный клапан открыться, чтобы впустить больше хладагента в испаритель, или закрыться, чтобы уменьшить количество поступающего хладагента.

      Как работает шаговый двигатель — рабочая анимация

      Приняв решение, контроллер посылает электрические сигналы шаговому двигателю расширительных клапанов, чтобы активировать катушки, создать электромагнитное поле и изменить его полярность. Это заставляет постоянный магнит вращаться по часовой стрелке или против часовой стрелки в зависимости от генерируемой полярности.Каждый раз, когда посылается сигнал, постоянный магнит поворачивается на долю оборота, обеспечивая очень точную регулировку перегрева.

      Вал, соединенный с постоянным магнитом, также будет вращаться, и при этом резьбовая часть внутри держателя приведет к опусканию узла. По мере опускания узла игла клапана достигает седла, уменьшая зазор между клапанами и ограничивая поток хладагента.

      Когда посылается сигнал на открытие клапана, узел вращается в противоположном направлении, а резьбовая часть тянет узел вверх, при этом открывается клапан и отодвигается игла от седла, позволяя протекать большему количеству хладагента. Контроллер постоянно измеряет давление и температуру и посылает сигналы для регулировки положения клапана в соответствии с нагрузкой.

      Когда нагрузка на охлаждение увеличивается, хладагент в испарителе будет выкипать намного быстрее, а давление и температура в линии всасывания возрастают, расширительный клапан определяет это и открывается, чтобы впустить больше хладагента.
      Когда нагрузка на охлаждение уменьшается, хладагент будет кипеть выключается медленнее, а давление и температура в линии всасывания снижаются, расширительный клапан начнет закрываться, чтобы впустить меньше хладагента в испаритель и поддерживать правильный перегрев.

      Как работает кондиционер (AC)?

      Кондиционер в помещении или автомобиле работает, поглощая горячий воздух из определенного помещения, перерабатывая его в себя с помощью хладагента и ряда змеевиков, а затем выпуская холодный воздух в то же помещение, где горячий изначально был собран воздух.

      Эта обработка в основном проводится через пять компонентов:

      • Испаритель
      • Компрессор
      • Компрессор
      • Condenser
      • Расширный клапан
      • Holdengans

      Представьте себе на улицу в Sweilling Heat особенно жаркого летнего дня, делая богорассу дела, которые уже нельзя откладывать.Жара настолько невыносима, что кажется, что это самый жаркий день на земле со времен зарождения цивилизации. Но одно держит вас в напряжении: знание того, что через час вы будете в своем доме с кондиционером.

      Время наконец пришло: вы открываете дверь и входите в свой дом. Порыв прохладного воздуха обволакивает каждую клеточку вашего тела и вы сразу чувствуете себя лучше.

      Я уверен, что каждый из вас хотя бы раз в жизни сталкивался с этим: нельзя сбрасывать со счетов «охлаждающую революцию», которую кондиционеры привнесли в человеческое общество; хотя у предыдущих поколений были вентиляторы и другие способы сохранять прохладу в жаркие дни, они никогда не были столь же удивительно эффективными, как современные кондиционеры с точки зрения чистой охлаждающей способности.

      В этой статье мы поговорим о кондиционерах и о том, что они делают — и как они это делают — что делает их практически необходимостью в городских условиях.


      Рекомендуемое видео для вас:


      Части кондиционера

      Существует два основных типа систем кондиционирования воздуха: оконные системы и сплит-системы, которые в свою очередь подразделяются на мини-сплит-системы и центральные системы. На повседневном языке их обычно называют оконными AC или разделенными AC.

      Независимо от типа установки все кондиционеры состоят из четырех основных компонентов, которые перечислены ниже:

      (Фото: ScienceABC)

      Испаритель

      Испаритель представляет собой змеевик теплообменника, отвечающий за сбор тепла. изнутри помещения с помощью охлаждающего газа.Этот компонент называется испарителем, в нем жидкий хладагент поглощает тепло и испаряется в газ.

      Внутренний блок сплит-кондиционера содержит змеевик испарителя (Фото: Shutterstock)

      Наиболее распространенные газы-хладагенты, используемые в системах кондиционирования воздуха, включают гидрофторуглероды или ГФУ, такие как R-410A, хлорфторуглероды или ХФУ, такие как R-22. и углеводороды, такие как R-290. Этот газ фактически поглощает тепло из помещения и переходит к следующему компоненту для дальнейшей обработки, который…

      Компрессор

      Как следует из названия, здесь происходит сжатие газообразного хладагента.Он находится в наружном блоке, т.е. в той части, которая установлена ​​снаружи дома.

      Конденсатор

      Конденсатор поглощает испарившийся хладагент из компрессора, превращает его обратно в жидкость и отводит тепло наружу. Конечно, он также расположен на внешнем блоке раздельного кондиционера.

      Конденсатор переменного тока (Фото предоставлено tradekorea)

      Расширительный клапан

      Расширительный клапан, также известный как дроссель, расположен между двумя змеевиками, охлаждающими змеевиками испарителя и горячими змеевиками конденсатора.Он регулирует количество хладагента, движущегося к испарителю.

      Обратите внимание, что в случае оконных кондиционеров все три компонента, упомянутые выше, находятся в небольшой металлической коробке, устанавливаемой в оконном проеме.

      Это основные компоненты кондиционера. Давайте посмотрим, как они работают вместе, чтобы заставить кондиционер делать то, что он делает.

      AC принцип действия кондиционера

      Кондиционер собирает горячий воздух из определенного помещения, перерабатывает его в себя с помощью хладагента и ряда змеевиков, а затем выпускает холодный воздух в то же помещение, где горячий изначально был собран воздух.В принципе, так работают все кондиционеры.

      Развенчание мифа

      Многие люди считают, что кондиционер с помощью установленных в нем машин вырабатывает охлажденный воздух, который может так быстро охладить помещение. Это также может объяснить, почему он потребляет так много электроэнергии. Однако на самом деле это ошибка. Кондиционер — это не волшебное устройство; он очень эффективно использует только некоторые физические и химические явления для охлаждения конкретной комнаты.

      Что происходит, когда вы включаете кондиционер?

      Когда вы включаете кондиционер и устанавливаете желаемую температуру, скажем, 20 градусов Цельсия, установленный в нем термостат определяет разницу между температурой воздуха в помещении и выбранной вами температурой.

      Фото: Flickr

      Этот теплый воздух всасывается через решетку в нижней части внутреннего блока, а затем проходит по некоторым трубам, по которым течет хладагент, то есть хладагент. Хладагент поглощает тепло и сам становится горячим газом. Таким образом, от воздуха, попадающего на змеевики испарителя, отводится тепло. Обратите внимание, что змеевик испарителя не только поглощает тепло, но и вымывает влагу из поступающего воздуха, что способствует осушению помещения.

      Этот горячий газообразный хладагент затем подается в компрессор, расположенный на внешнем блоке.В соответствии со своим названием компрессор сжимает газ так, что он становится горячим, поскольку сжатие газа увеличивает его температуру.

      Этот горячий газ высокого давления затем достигает третьего компонента – конденсатора. И здесь конденсатор остается верным своему названию и конденсирует горячий газ в жидкость.

      Хладагент поступает в конденсатор в виде горячего газа, но быстро превращается в более холодную жидкость, поскольку тепло от «горячего газа» рассеивается в окружающую среду через металлические ребра. В результате хладагент теряет тепло при выходе из конденсатора и становится более холодной жидкостью.Он проходит через расширительный клапан — крошечное отверстие в медной трубке системы, — который регулирует поток холодного жидкого хладагента в испаритель, так что хладагент достигает точки, с которой начался его путь.

      Вот упрощенная схема процесса:

      (Фото: Илмари Каронен / Wikipedia Commons)

      Хотя все компоненты, участвующие в процессе кондиционирования воздуха в оконных кондиционерах, находятся в одном и том же металлическом корпусе, основной процесс охлаждения остается прежним. тоже самое.

      Детали оконного кондиционера. (Фото предоставлено Википедией)

      Весь процесс повторяется снова и снова, пока не будет достигнута желаемая температура. Короче говоря, кондиционер снова и снова всасывает теплый воздух, охлаждает его и выталкивает обратно в комнату до тех пор, пока не останется теплого воздуха для охлаждения.

      Как бы мы ни зависимы от кондиционера, удивительно, что он изначально не был разработан для человеческого комфорта. Мотивация первой современной системы кондиционирования воздуха заключалась в том, чтобы устранить определенные проблемы в производственных процессах издательства! Верить в то, что машина, которая должна была поддерживать публикацию газет в больших масштабах, когда-нибудь могла стать неотъемлемой частью каждого современного дома, — это нечто, не так ли?

      Вы действительно знаете, как работает кондиционер?

      Пройдите короткий тест, чтобы проверить свои знания!

      Начать викторину

      Ваш ответ:

      Правильный ответ:

      Далее

      Вы получили {{SCORE_CORRECT}} из {{SCORE_TOTAL}}

      Повторная викторина

      Рекомендуемая литература

      Чем тепловые насосы отличаются от стандартных центральных кондиционеров?

      Лучший способ описать тепловой насос тому, кто с ним не знаком, — это объяснить, что тепловой насос подобен кондиционеру воздуха, с той важной разницей, что тепловой насос может переключать направление своей работы таким образом, чтобы он также тепло интерьер дома. Кондиционер работает путем испарения хладагента в помещении для поглощения тепла, а затем конденсации хладагента на открытом воздухе для выделения тепла. Это может сделать тепловой насос, но он также может обратить процесс вспять, выделяя тепло внутри.

      Вот разница в том, как они работают. Но в чем разница в реальных системах? Что позволяет тепловому насосу изменять направление его вращения с помощью всего лишь одной регулировки термостата? Мы рассмотрим эти детали ниже.

      Клапан реверсивный

      Тепловые насосы и кондиционеры имеют в основном одни и те же компоненты, потому что они работают по идентичному принципу: компрессор подает хладагент под давлением, так что он циркулирует между двумя наборами змеевиков.Хладагент проходит через процессы конденсации (выделение тепла) и испарения (поглощение тепла). Но у теплового насоса есть несколько дополнительных компонентов, которые позволяют ему переключаться между обогревом и охлаждением. Наиболее важным из этих компонентов является реверсивный клапан .

      Это четырехходовой клапан, способный переключать направление потока хладагента. Когда хладагент выходит из компрессора, он поступает в этот клапан. Если тепловой насос настроен на режим охлаждения, клапан сначала направляет нагретый хладагент к наружным змеевикам, где выделяется тепло.Если тепловой насос настроен на режим обогрева, ползунок в клапане сначала направит хладагент к внутренним змеевикам, выделяя тепло внутри помещения.

      Аккумулятор

      Попадание жидкого хладагента во всасывающую линию теплового насоса может привести к повреждению компрессора. Это потенциальная опасность для теплового насоса из-за изменения направления хладагента. Аккумулятор всасывающей линии предназначен для предотвращения этого.

      Цикл разморозки

      Поскольку тепловые насосы работают как в холодную, так и в жаркую погоду, наружные змеевики могут замерзнуть из-за влаги, которая образуется на них, когда они отбирают тепло из воздуха.Это в конечном итоге приведет к тому, что тепловой насос не сможет обогревать дом. Чтобы этого не произошло, тепловой насос время от времени переключается на цикл оттаивания. Устройства, называемые термисторами , чувствительными к температуре резисторами, определяют, когда необходим цикл оттаивания. Во время цикла разморозки тепловой насос на короткое время снова переключается в режим охлаждения, чтобы тепло высвобождалось через змеевики. Это растапливает лед, и тепловой насос может вернуться к нормальному режиму обогрева.

      Если вам нужна помощь с кондиционером или тепловым насосом в Белвью, штат Вашингтон, или в прилегающих районах, позвоните нам — местному подрядчику по ОВКВ! Вы можете связаться с нашими техниками в любое время дня и ночи, когда у вас возникнет чрезвычайная ситуация с домашним комфортом — они всегда готовы помочь!

      S&L Mechanical Heating and Cooling обслуживает район Большого Бельвю.Качественный сервис для качественной жизни!

      Теги: Bellevue, Установка теплового насоса, ремонт теплового насоса
      Понедельник, 21 мая 2018 г. , 11:00 | Категории: Тепловые насосы |

      Что такое четырехходовой клапан?

      Четырехходовой клапан, термин гидравлический клапан, представляет собой регулирующий клапан с четырьмя портами. Четырехходовой клапан является незаменимой частью холодильного оборудования.Его принцип работы заключается в том, что, когда катушка электромагнитного клапана находится в обесточенном состоянии, золотниковый клапан управления перемещается влево под действием пружины сжатия с правой стороны, а газ высокого давления поступает в капиллярную трубку и поступает в правую. поршневая камера. С одной стороны, газ в левом конце поршневой камеры откачан. Из-за разницы давлений между двумя концами поршня поршень и главный золотниковый клапан перемещаются влево, так что выхлопная труба сообщается с наружным блоком, а две другие трубы сообщаются, образуя цикл охлаждения.

      Четырехходовой клапан, гидравлический клапан, имеет четыре порта

      Недостаточный поток четырехходового клапана

      1. Система кондиционирования воздуха негерметична, что приводит к недостаточной циркуляции хладагента в системе;
      2. В очень холодную погоду испарение хладагента недостаточно;
      3. Четырехходовой клапан плохо согласован с системой, то есть средний расход выбранного четырехходового клапана велик, а пропускная способность системы мала;
      4.Время реверсивного кондиционирования воздуха. Общая система устроена так, что четырехходовой клапан переключается после определенного периода отключения компрессора. В это время высокое и низкое давление уравновешиваются, и переключение останавливается в промежуточном положении, то есть четырехходовой клапан не переключается, а главный золотниковый клапан останавливается в промежуточном положении. При следующем запуске поток будет недостаточным из-за эффекта промежуточного потока;
      5. Когда компрессор запускается, расход недостаточен, и инвертор более заметен.

      Четырехходовой клапан имеет плохую коммутацию

      1. Катушка отсоединена или напряжение не соответствует требованиям к характеристикам катушки, что приводит к отказу работы золотника управляющего клапана.
      2. По внешним причинам пилотный клапан частично деформирован, в результате чего золотник не работает.
      3. Капилляр пилотного клапана по внешним причинам деформирован, расход недостаточен, что не может сформировать необходимую для коммутации разность давлений и не может эксплуатироваться.
      4. По внешним причинам корпус главного клапана деформирован, поршень застрял и не может двигаться.
      5. Различные предметы в системе попадают в четырехходовой клапан и блокируют поршень или главный золотниковый клапан и не могут работать.
      6. При пайке трубы температура корпуса главного клапана превышает 120 градусов, а внутренние детали термически деформируются и не могут работать.
      7. Утечка хладагента в системе кондиционирования воздуха, недостаточное количество хладагента, перепад давления, необходимый для реверса, не может быть установлен и не может работать.
      8. Циркуляция хладагента компрессора не соответствует необходимому расходу реверсивного четырехходового клапана.
      9. Когда частота инверторного компрессора низкая, необходимый для коммутации расход не может быть гарантирован.
      10. Спиральный компрессор вызывает гидравлический удар в системе, что приводит к повреждению поршня четырехходового клапана и невозможности его работы.

      Обслуживание газа в колонне четырехходового клапана

      1.Коснитесь руками трех труб под четырехходовым клапаном. Если все они горячие, значит, направление четырехходового клапана не на месте.
      2. Также можно использовать небольшой магнит. Когда маленький магнит не двигается при изменении направления, это также перекрестный газ. Заполните систему определенным количеством хладагента, и ее можно будет вернуть на место.

      Четырехходовой клапан не меняет направление

      Неисправности в основном не относятся к охлаждению или нагреву:
      1. Недостаточное количество хладагента (неполная идентификация только по давлению в системе).
      2. Утечка фтора.
      3. Корпус клапана или капилляр деформирован.
      4. Катушка нормально включается и выключается? Напряжение в норме?
      5. Определите, работает ли пилотный клапан: когда катушка включается или выключается, раздается звук удара сердечника клапана «щелчок», указывающий на то, что пилотный клапан работает нормально. В это время лучше подавать питание только на четырехходовой клапан, чтобы звук был отчетливо слышен.
      6. Пилотный клапан работает нормально, а корпус главного клапана не работает, что указывает на то, что минимальный перепад рабочего давления, необходимый для реверсирования четырехходового клапана, не был установлен, и система заправлена ​​хладагентом.
      7. Гидравлический амортизатор. Это может быть а. Четырехходовой клапан установлен в неправильном направлении; б. Используется спиральный компрессор; в. Зимой слишком низкая температура; д. Запорный клапан не открыт.
      НА ДРУГИХ ЯЗЫКАХ

      Печатная плата кондиционера — PCBBUY.COM

      Автор:PCBBUY 28.04.2021 10:07

      Кондиционер – это кондиционер. Относится к использованию искусственных средств, здания или сооружения температуры окружающего воздуха, влажности, скорости потока и других параметров для регулировки и контроля оборудования.

      Как правило, он включает в себя несколько частей, таких как оборудование источника холода/тепла, система передачи и распределения холодных и горячих сред, оконечное устройство и другое вспомогательное оборудование.В основном включает в себя холодильный узел, водяной насос, вентилятор и систему трубопроводов. Терминал отвечает за конкретную обработку состояния воздуха с использованием передаваемого тепла и холода, чтобы параметры воздуха целевой среды соответствовали определенным требованиям.

      Если вы хотите заказать печатную плату, пожалуйста, проверьте и оформите заказ онлайн.

      Состав кондиционера

      В состав кондиционера входят: компрессор, конденсатор, испаритель, четырехходовой клапан, одноходовой клапан, капиллярный узел и др.

      Компрессор

      Рабочий процесс межзубчатой ​​объемной пары в компрессоре кондиционера. Сторона винта с внутренней резьбой и винта с наружной резьбой сжимаются, чтобы встретиться друг с другом. Эта сторона называется зоной высокого давления. Вместо этого винт поворачивается в сторону, расходящуюся друг от друга, а объем между зубцами расширяется и находится в стадии вдоха, известной как область низкого давления. Эти две области разделены контактной линией между поверхностями зубьев винта с внутренней резьбой и винта с наружной резьбой.Приблизительно можно считать, что плоскость, в которой расположены оси двух винтов, является границей раздела зон высокого и низкого давления.

      Компрессионные хладагенты, такие как фреон, становятся жидкими. Затем он охлаждается за счет эндотермического явления перехода жидкости в газообразное состояние при атмосферном давлении.

      Плотность воздуха очень мала. Вы берете шприц для инъекции. Наполните шприц воздухом, заткните выходное отверстие рукой и нажмите на шприц, чтобы сжать воздух.Газ можно сжать на треть его объема с помощью иглы.

      Конденсатор

      Всасывание компрессора из испарителя рабочей средой паром низкого давления, после нагнетания в конденсатор, холодной жидкостью высокого давления, конденсируемой в конденсаторе, дроссельной заслонкой дросселя, переходящей в жидкость низкого давления, в испаритель, испаритель тепла испаряется и превращается в пар низкого давления, таким образом завершая цикл охлаждения. В некоторых случаях газ должен проходить через длинную трубку, обычно свернутую в соленоид, чтобы позволить теплу уйти в окружающий воздух.Теплопроводные металлы, такие как медь, часто используются для транспортировки пара. Чтобы повысить эффективность конденсатора, к трубам часто прикрепляют радиаторы для ускорения отвода тепла. Ребро радиатора представляет собой плоскую пластину из металла с хорошей теплопроводностью.

      Испаритель

      Испаритель представляет собой трубку внутри камеры, покрытую ребрами. Устройство для концентрирования или осаждения зерен из раствора путем нагревания. Он в основном состоит из камеры нагрева и камеры испарения.Нагревательная камера обеспечивает тепло, необходимое для испарения жидкости, заставляя ее кипеть и испаряться; Испарительная камера полностью разделяет газожидкостные две фазы. Пар, образующийся в нагревательной камере, содержит большое количество жидкой пены. Когда испарительная камера находится в большем пространстве, жидкость можно отделить от пара с помощью конденсационного или дегазирующего устройства.

      Четырехходовой клапан

      Четырехходовой клапан, термин гидравлический клапан, представляет собой регулирующий клапан с четырьмя масляными портами. Четырехходовой клапан является незаменимой частью холодильного оборудования, его принцип работы заключается в том, что когда питание подается на электромагнитную катушку, пилотный клапан с правой стороны пружины сжатия приводится в действие ее левым сдвигом, газ высокого давления поступает в полость поршня с правой стороны после капилляр (1), с другой стороны, левая сторона поршневой камеры газоотвода, в связи с наличием разности давлений на обоих концах поршня, поршень и золотник левого смещения, выхлопная труба с редуктором, наружные два корня взаимосвязаны, образуют холодильный цикл.

      Принцип работы кондиционера

      Кондиционирование воздуха делится на однокондиционное охлаждение и кондиционирование воздуха, принцип работы одинаков, хладагент, обычно используемый перед кондиционированием воздуха, – фреон. Особенностью фреона является то, что при переходе из газа в жидкость выделяется много тепла. И когда вы переходите из жидкости в газ, вы поглощаете много тепла. Кондиционер устроен по такому принципу.

      Компрессор сжимает газообразный хладагент в газообразный хладагент высокой температуры и высокого давления, а затем направляет его в конденсатор (наружный агрегат) для отвода тепла, чтобы он стал жидким хладагентом нормальной температуры и высокого давления, так что наружный машина дует горячий воздух.

      А затем в капилляр, в испаритель (внутренняя машина), потому что хладагенты испарителя из капиллярного пространства внезапно увеличиваются, давление падает, и жидкость испаряет хладагенты в газообразные криогенные хладагенты, чтобы поглотить много тепла, испаритель станет холодным, внутренняя машина вентилятора будет дуть комнатным воздухом из испарителя, поэтому внутренняя машина из холодного ветра дует; Водяной пар в воздухе будет конденсироваться в капли воды при встрече с холодным испарителем и вытекать по водопроводной трубе, поэтому кондиционер будет давать воду.

      При нагреве имеется компонент, называемый четырехходовым клапаном, так что направление потока хладагента в конденсаторе и испарителе и противоположно охлаждению, поэтому при нагреве холодный воздух дует снаружи, а внутренняя машина дует горячим воздухом. .

      На самом деле, из курса физики в средней школе я узнал, что когда вы сжижаете (превращаете газ в жидкость), вы должны выделять тепло, а когда вы испаряетесь (превращаете жидкость в газ), вы должны поглощать тепло.

      Принцип работы системы кондиционирования воздуха для защиты окружающей среды:

      Циркуляционный насос постоянно выбрасывает воду из бака и через ткань равномерно распыляет воду на испарительный фильтрующий слой, наружный горячий воздух поступает в испарительную охлаждающую среду, CELdek в испарительной охлаждающей среде (специальный материал сотового фильтрующего слоя, пусть охлаждающий эффект будет более идеальным, высокотехнологичные патентованные продукты Швеции) и вода в теплообмене, благодаря испарению воды, нагревают и охлаждают, охлаждают и освежают, очищают низким шумовой вентилятор нагнетает воздух под давлением в помещение, превращает помещение в горячий воздух на улице, чтобы достичь цели температуры в помещении.

      Хотите знать печатные платы? Проверьте и прочитайте больше.
